ประเภทผลิตภัณฑ์	เครื่องขันสกรูไร้สายสำหรับงานอุตสาหกรรม
ยี่ห้อ	Bosch
รุ่น	ANGLE EXACT 12V12400 Professional
แรงดันไฟฟ้าที่กำหนด	12 V
น้ำหนัก (ไม่มีแบตเตอรี่)	0.7 กก.
น้ำหนักรวมแบตเตอรี่และชุดหัวมุม	0.9 ถึง 1.4 กก. ขึ้นอยู่กับการกำหนดค่า
ระดับการป้องกัน	IP 20
ความเร็วรอบขณะไม่มีโหลด (ตามรุ่น)	134 ถึง 1100 รอบ/นาที
แรงบิดขันสูงสุด (แข็ง/อ่อน)	0.5 ถึง 10 นิวตันเมตร ตามรุ่นและชุดหัวมุม
ประเภทแบตเตอรี่	ลิเธียมไอออน แนะนำ GBA 12V...
เครื่องชาร์จที่แนะนำ	GAL 12..., GAX 18...
การใช้งานที่เหมาะสม	การขันและคลายสกรู/น็อตในสภาพแวดล้อมทางอุตสาหกรรม
ฟังก์ชันหลัก	คลัตช์หยุดปรับได้, หยุดอัตโนมัติที่แรงบิด, ตัวเลือกทิศทางการหมุน, ไฟ LED แสดงการขัน, ป้องกันการสตาร์ทซ้ำ
การบำรุงรักษาและทำความสะอาด	ทำความสะอาดช่องระบายอากาศ ตรวจสอบสภาพทุก 100,000 ครั้งที่ขัน
ความปลอดภัย	หยุดอัตโนมัติเมื่อโอเวอร์โหลด ป้องกันการสตาร์ทโดยไม่ตั้งใจ คลัตช์นิรภัย
อะไหล่และความสามารถในการซ่อมแซม	บริการหลังการขายของ Bosch อะไหล่มีจำหน่ายที่ www.bosch-pt.com
อุณหภูมิการใช้งาน	0 °C ถึง +45 °C
อุณหภูมิการจัดเก็บ	-20 °C ถึง +50 °C

คำถามที่พบบ่อย - ANGLE EXACT 12V12400 Professional BOSCH

ควรใช้แบตเตอรี่ชนิดใดกับเครื่องขันสกรู Bosch ANGLE EXACT 12V12400?

ใช้เฉพาะแบตเตอรี่ลิเธียมไอออนที่แนะนำโดย Bosch เช่น ซีรีส์ GBA 12V เครื่องชาร์จที่เข้ากันได้คือ GAL 12... และ GAX 18...

จะปรับแรงบิดขันได้อย่างไร?

ใช้เครื่องมือปรับที่ให้มา (20) หมุนแผ่นปรับ (21) ใต้ฝาครอบคลัตช์ หมุนตามเข็มนาฬิกาเพื่อเพิ่มแรงบิด ทวนเข็มนาฬิกาเพื่อลด อย่าเกินช่วงที่กำหนด

เครื่องไม่สตาร์ท ควรทำอย่างไร?

ตรวจสอบว่าแบตเตอรี่มีประจุและเสียบถูกต้อง ตรวจสอบให้แน่ใจว่าตัวเลือกทิศทางการหมุน (9) ไม่อยู่ในตำแหน่งกึ่งกลาง (ล็อก) หากไฟ LED สีเหลืองกะพริบแสดงว่าเครื่องร้อนเกินไป รอสักครู่

จะเปลี่ยนหัวทำงานได้อย่างไร?

ขึ้นอยู่กับที่ยึดเครื่องมือ: สำหรับหัวสี่เหลี่ยมตัวผู้ ให้ดันเดือยกลับด้วยไขควง สำหรับหัวหกเหลี่ยมกลวง ให้เสียบจนกระทั่งล็อก สำหรับหัวจับแบบรัดเร็ว ให้ดึงแหวนไปข้างหน้า เสียบหัวทำงานแล้วปล่อย

ไฟ LED หลังการขันหมายถึงอะไร?

ไฟ LED สีเขียว (5) จะสว่างเมื่อถึงแรงบิดที่ตั้งไว้ หากเป็นสีแดงแสดงว่าไม่ถึงแรงบิด จะมีเสียงเตือนและต้องขันใหม่

สามารถใช้เครื่องขันสกรูเป็นสว่านได้หรือไม่?

ไม่ เครื่องมือนี้ถูกออกแบบมาเฉพาะสำหรับการขันและคลายสกรู คลัตช์หยุดไม่เหมาะสำหรับการเจาะ การใช้เป็นสว่านอาจทำให้เครื่องเสียหาย

จะบำรุงรักษาเครื่องขันสกรูอย่างไร?

ทำความสะอาดช่องระบายอากาศและตัวเครื่องอย่างสม่ำเสมอ ทุก 100,000 ครั้งที่ขัน ให้ช่างผู้เชี่ยวชาญตรวจสอบเครื่องและตรวจสอบแรงบิดคลัตช์อีกครั้ง

มีอุปกรณ์เสริมอะไรบ้าง?

ชุดหัวมุม (12 V หรือ 180 W), ตะขอแขวน, หัวจับแบบรัดเร็ว และที่ยึดเครื่องมือต่างๆ อุปกรณ์เสริมบางชนิดขายแยก

จะขนส่งแบตเตอรี่อย่างปลอดภัยได้อย่างไร?

แบตเตอรี่ลิเธียมไอออนอยู่ภายใต้ข้อบังคับของวัตถุอันตราย สำหรับการขนส่งโดยบุคคลที่สาม ให้บรรจุแบตเตอรี่เพื่อป้องกันการเคลื่อนที่และปิดหน้าสัมผัส ขนส่งเฉพาะแบตเตอรี่ที่ไม่เสียหาย

จะหาอะไหล่และบริการหลังการขายได้ที่ไหน?

เยี่ยมชม www.bosch-pt.com สำหรับภาพระเบิดและอะไหล่ ในฝรั่งเศส ติดต่อฝ่ายบริการลูกค้า Bosch ที่ 09 70 82 12 26 หรืออีเมล: [e-mail]

คู่มือผู้ใช้ ANGLE EXACT 12V12400 Professional BOSCH

คู่มือการใช้งานฉบับนี้

ด้านแบบ

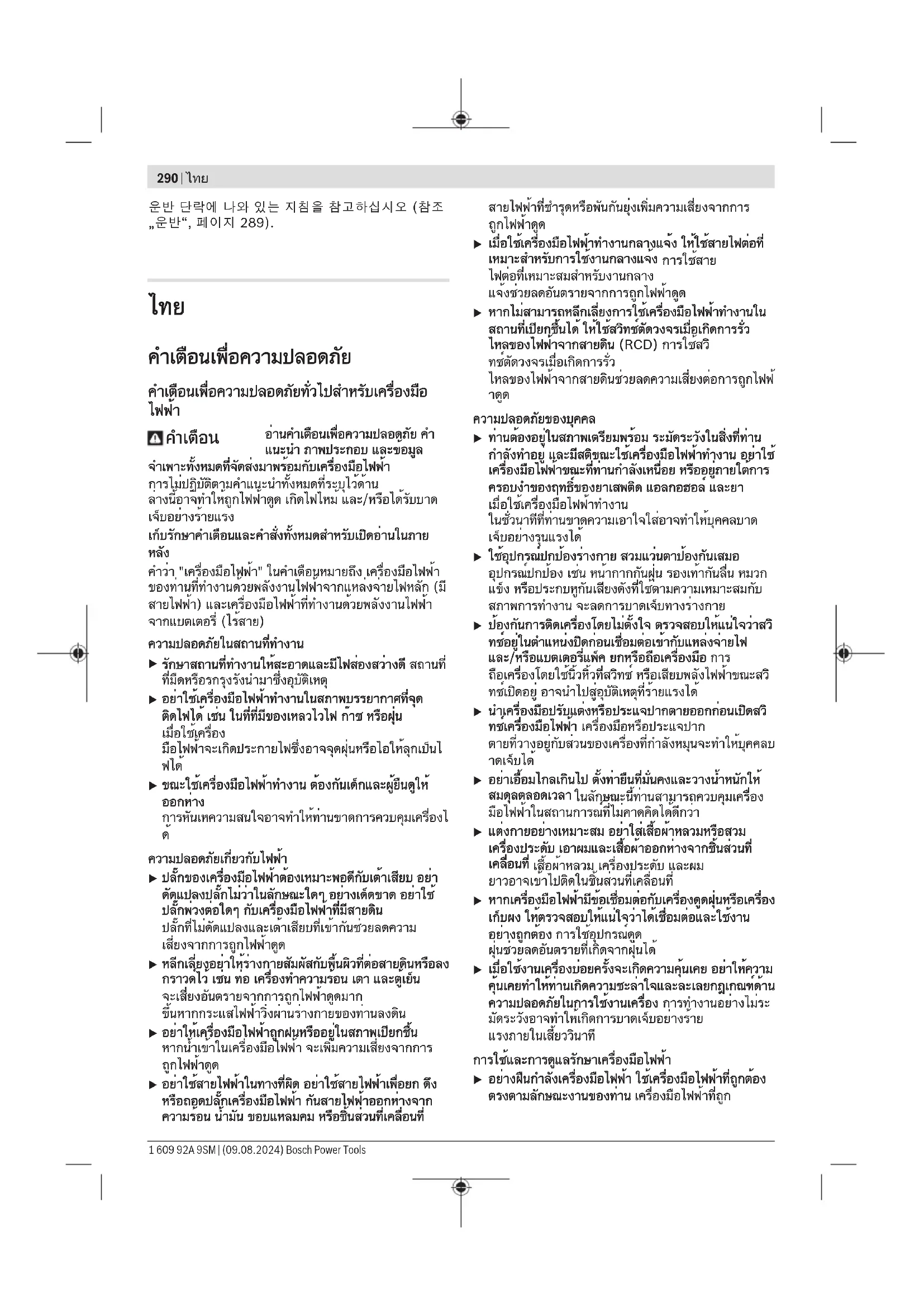

คำเตือนเพื่อความปลอดภัย

คำเตือนเพื่อความปลอดภัยทั่วไปสำหรับเครื่องมือไฟฟ้า

คำเตือน

อ่านคำเตือนเพื่อความปลอดภัย คำแนะนำ ภาพประกอบ และข้อมูล

จำเพาะทั้งหมดที่จัดส่งมาพร้อมกับเครื่องมือไฟฟ้า การไม่ปฏิบัติตามคำแนะนำทั้งหมดที่ระบุไว้ด้านล่างนี้อาจทำให้เกิดไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง เก็บรักษาคำเตือนและคำสั่งทั้งหมดไว้สำหรับเปิดอ่านในภายหลัง

คำว่า "เครื่องมือไฟฟ้า" ในคำเตือนหมายถึง เครื่องมือไฟฟ้าของท่านที่ทำงานด้วยพลังงานไฟฟ้าจากแหล่งจ่ายไฟหลัก (มีสายไฟฟ้า) และเครื่องมือไฟฟ้าที่ทำงานด้วยพลังงานไฟฟ้าจากแบตเตอรี่ (ไร้สาย)

ความปลอดภัยในสถานที่ทำงาน

▶ รักษาสถานที่ทำงานให้สะอาดและมีไฟส่องสว่างดี สถานที่ที่มีดหรือรกรุงรังนำมาซึ่งอุบัติเหตุ ▶ อย่าใช้เครื่องมือไฟฟ้าทำงานในสภาพบรรยากาศที่จุดติดไฟได้ เช่น ในที่มีของเหลวไวไฟ ก๊าซ หรือฝุ่น เมื่อใช้เครื่องมือไฟฟ้าจะเกิดประกายไฟซึ่งอาจจุดฝุ่นหรือไอไหม้เป็นไฟได้ ▶ ขณะใช้เครื่องมือไฟฟ้าทำงาน ต้องกันเด็กและผู้ยืนดูให้ออกห่าง การหันเหความสนใจอาจทำให้ท่านขาดการควบคุมเครื่องได้

ความปลอดภัยเกี่ยวกับไฟฟ้า

▶ ปลั๊กของเครื่องมือไฟฟ้าต้องเหมาะสมพอดีกับเต้าเสียบ อย่าดัดแปลงปลั๊กไม่ว่าในลักษณะใดๆ อย่าใช้ปลั๊กพ่วงต่อใดๆ กับเครื่องมือไฟฟ้าที่มีสายดิน ปลั๊กที่ไม่ดัดแปลงและเต้าเสียบที่เข้ากันช่วยลดความเสี่ยงจากการถูกไฟฟ้าดูด หลีกเลี่ยงอย่าให้ร่างกายสัมผัสกับพื้นผิวที่ต่อสายดินหรือลงกราวด์ไว้ เช่น ท่อ เครื่องทำความร้อน เตา และตู้เย็น จะเสี่ยงอันตรายจากการถูกไฟฟ้าดูดมากขึ้นหากกระแสไฟฟ้าวิ่งผ่านร่างกายของท่านลงดิน ▶ อย่าให้เครื่องมือไฟฟ้าถูกฝนหรืออยู่ในสภาพเปียกชื้น หากน้ำเข้าในเครื่องมือไฟฟ้า จะเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด ▶ อย่าใช้สายไฟฟ้าในทางที่ผิด อย่าใช้สายไฟฟ้าเพื่อยก ดึง หรือถอดปลั๊กเครื่องมือไฟฟ้า กันสายไฟฟ้าออกจากความร้อน น้ำมัน ขอบแหลมคม หรือชิ้นส่วนที่เคลื่อนที่

สายไฟฟ้าที่ชำรุดหรือพันกันยุ่งเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด

▶ เมื่อใช้เครื่องมือไฟฟ้าทำงานกลางแจ้ง ให้ใช้สายไฟต่อที่เหมาะสมสำหรับการใช้งานกลางแจ้ง การใช้สายไฟต่อที่เหมาะสมสำหรับงานกลางแจ้งช่วยลดอันตรายจากการถูกไฟฟ้าดูด ▶ หากไม่สามารถหลีกเลี่ยงการใช้เครื่องมือไฟฟ้าทำงานในสถานที่เปียกชื้นได้ ให้ใช้สวิตช์ตัวจั๊ดเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดิน (RCD) การใช้สวิตช์ตัวจั๊ดเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดินช่วยลดความเสี่ยงต่อการถูกไฟฟ้าดูด

ความปลอดภัยของบุคคล

▶ ต้องอยู่ในสภาพเตรียมพร้อม ระมัดระวังในสิ่งที่กำลังทำอยู่ และมีสติขณะใช้เครื่องมือไฟฟ้าทำงาน อย่าใช้เครื่องมือไฟฟ้าขณะที่กำลังเหนื่อย หรืออยู่ภายใต้อิทธิพลของยาเสพติด แอลกอฮอล์ และยา เมื่อใช้เครื่องมือไฟฟ้าทำงาน ในขณะที่ขาดความเอาใจใส่อาจทำให้บุคคลบาดเจ็บอย่างรุนแรงได้

ใช้อุปกรณ์ปกป้องร่างกาย รวมทั้งแว่นตาป้องกันเสมอ อุปกรณ์ปกป้อง เช่น หน้ากากกันฝุ่น รองเท้ากันลื่น หมวกแข็ง หรือที่อุดหูกันเสียงที่ใช้ตามความเหมาะสมกับสภาพการทำงาน จะลดการบาดเจ็บทางร่างกาย

▶ ป้องกันการติดเครื่องโดยไม่ตั้งใจ ตรวจสอบให้แน่ใจว่าสวิตช์อยู่ในตำแหน่งปิดก่อนเชื่อมต่อเข้ากับแหล่งจ่ายไฟ และ/หรือแบตเตอรี่แพ็ค ยกหรือถือเครื่องมือ การถือเครื่องโดยใช้นิ้วที่สวิตช์ หรือเสียบปลั๊กไฟฟ้าขณะสวิตช์เปิดอยู่ อาจนำไปสู่อุบัติเหตุที่ร้ายแรงได้

นำเครื่องมือปรับแต่งหรือประแจปากตายออกก่อนเปิดสวิตช์เครื่องมือไฟฟ้า เครื่องมือหรือประแจปากตายที่วางอยู่กับส่วนของเครื่องที่กำลังหมุนจะทำให้บุคคลบาดเจ็บได้

▶ อย่าเอื้อมไกลเกินไป ตั้งท่ายืนที่มั่นคงและวางน้ำหนักให้สมดุลตลอดเวลา ในลักษณะนี้ท่านสามารถควบคุมเครื่องมือไฟฟ้าในสถานการณ์ไม่คาดคิดได้ดีกว่า

▶ แต่งกายอย่างเหมาะสม อย่าใส่เสื้อผ้าหลวมหรือเครื่องประดับ เอาผมและเสื้อผ้าออกห่างจากชิ้นส่วนที่เคลื่อนที่ เสื้อผ้าหลวม เครื่องประดับ และผมยาวอาจเข้าไปติดในชิ้นส่วนที่เคลื่อนที่

▶ หากเครื่องมือไฟฟ้ามีข้อต่อกับเครื่องดูดฝุ่นหรือเครื่องเก็บผง ให้ตรวจสอบให้แน่ใจว่าได้เชื่อมต่อและใช้งานอย่างถูกต้อง การใช้อุปกรณ์ดูดฝุ่นช่วยลดอันตรายที่เกิดจากฝุ่นได้

▶ เมื่อใช้งานเครื่องบ่อยครั้งจะเกิดความคุ้นเคย อย่าให้ความคุ้นเคยทำให้ท่านเกิดความประมาทและละเลยกฎเกณฑ์ด้านความปลอดภัยในการใช้งานเครื่อง การทำงานอย่างไม่ระมัดระวังอาจทำให้เกิดการบาดเจ็บอย่างร้ายแรงภายในเสี้ยววินาที

การใช้และการดูแลรักษาเครื่องมือไฟฟ้า

▶ อย่าฝืนกำลังเครื่องมือไฟฟ้า ใช้เครื่องมือไฟฟ้าที่ถูกต้องตรงตามลักษณะงานของท่าน เครื่องมือไฟฟ้าที่ถูก

ต้องจะทำงานได้ดี

กว่าและปลอดภัยกว่าในระดับสมรรถภาพที่ออกแบบไว้

▶ อย่าใช้เครื่องมือไฟฟ้าที่สวิตช์ไม่สามารถเปิดปิดได้ เครื่องมือไฟฟ้าที่ไม่สามารถควบคุมการเปิดปิดด้วยสวิตช์ได้เป็นเครื่องมือไฟฟ้าที่ไม่ปลอดภัยและต้องส่งซ่อมแซม ▶ ก่อนปรับแต่งเครื่อง เปลี่ยนอุปกรณ์ประกอบ หรือเก็บเครื่องเข้าที่ ต้องถอดปลั๊กออกจากแหล่งจ่ายไฟ และ/หรือ นำแบตเตอรี่แพ็คออกจากเครื่องมือไฟฟ้าหากถอดออกได้ มาตรการป้องกันเพื่อความปลอดภัยนี้ช่วยลดความเสี่ยงจากการติดเครื่องโดยไม่ได้ตั้งใจ ▶ เมื่อเลิกใช้งานเครื่องมือไฟฟ้า ให้เก็บเครื่องไว้ในที่ที่เด็กหยิบไม่ถึง และไม่อนุญาตให้บุคคลที่ไม่คุ้นเคยกับเครื่อง หรือบุคคลที่ไม่ได้รับคำแนะนำเหล่านี้ใช้เครื่อง เครื่องมือไฟฟ้าเป็นของอันตรายหากตกอยู่ในมือของผู้ใช้ที่ไม่ได้รับการฝึกฝน ▶ บำรุงรักษาเครื่องมือไฟฟ้าและอุปกรณ์ประกอบ ตรวจสอบชิ้นส่วนที่เคลื่อนที่วางไม่ตรงแนวหรือติดขัดหรือไม่ ตรวจสอบหาการแตกหักของชิ้นส่วนและสภาพอื่นใดที่อาจมีผลต่อการทำงานของเครื่องมือไฟฟ้า หากชำรุดต้องส่งเครื่องมือไฟฟ้าไปซ่อมแซมก่อนใช้งาน อุบัติเหตุหลายอย่างเกิดขึ้นเนื่องจากดูแลรักษาเครื่องไม่ดีพอ รักษาเครื่องมือตัดให้คมและสะอาด หากบำรุงรักษาเครื่องมือที่มีขอบตัดคมอย่างถูกต้องจะสามารถตัดได้ลื่นไม่ติดขัดและควบคุมได้ง่ายกว่า ใช้เครื่องมือไฟฟ้า อุปกรณ์ประกอบ เครื่องมือ และอุปกรณ์อื่นๆ ตรงตามคำแนะนำเหล่านี้ โดยคำนึงถึงเงื่อนไขการทำงานและงานที่จะทำ การใช้เครื่องมือไฟฟ้าทำงานที่ต่างไปจากวัตถุประสงค์การใช้งานของเครื่อง อาจนำไปสู่สถานการณ์ที่เป็นอันตรายได้ ▶ ดูแลด้ามจับและพื้นผิวจับให้แห้ง สะอาด และปราศจากน้ำมันและจาระบี ด้ามจับและพื้นผิวจับที่ลื่นทำให้หยิบจับได้ไม่ปลอดภัย และไม่สามารถควบคุมเครื่องมือในสถานการณ์ที่ไม่คาดคิด การใช้และการดูแลรักษาเครื่องที่ใช้แบตเตอรี่ ▶ ชาร์จใหม่ด้วยเครื่องชาร์จที่บริษัทผู้ผลิตระบุไว้เท่านั้น เครื่องชาร์จที่เหมาะสำหรับชาร์จแบตเตอรี่แพ็คประเภทหนึ่ง หากนำไปชาร์จแบตเตอรี่แพ็คประเภทอื่น อาจเกิดไฟไหม้ได้ ใช้เครื่องมือไฟฟ้าเฉพาะกับแบตเตอรี่แพ็คที่กำหนดไว้เท่านั้น การใช้แบตเตอรี่แพ็คประเภทอื่นเสี่ยงต่อการเกิดไฟไหม้หรือบาดเจ็บ ▶ เมื่อไม่ใช้งานแบตเตอรี่แพ็ค ให้เก็บไว้ห่างจากวัตถุที่เป็นโลหะอื่นๆ เช่น คลิปหนีบกระดาษ เหรียญ กุญแจ ตะปู สกรู หรือวัตถุที่เป็นโลหะขนาดเล็กอื่นๆ ที่สามารถเชื่อมต่อขั้วหนึ่งไปยังอีกขั้วหนึ่งได้ การลัดวงจรของขั้วแบตเตอรี่อาจทำให้เกิดการไหม้หรือไฟลุกได้ ▶ หากใช้แบตเตอรี่อย่างไม่ถูกต้อง อาจมีของเหลวไหลออกมาจากแบตเตอรี่ได้ ให้หลีกเลี่ยงการสัมผัส หากสัมผัสโดยบังเอิญ ให้ใช้น้ำล้าง หากของเหลวเข้าตา ให้ขอความช่วยเหลือจากแพทย์ด้วย ของเหลวที่ไหลออกมาจากแบตเตอรี่อาจทำให้เกิดอาการคันหรือแสบผิวหนังได้

▶ อย่าใช้แบตเตอรี่หรือเครื่องมือที่ชำรุดหรือดัดแปลง แบตเตอรี่ที่ชำรุดหรือดัดแปลงอาจแสดงอาการที่ไม่สามารถคาดเดาได้ ส่งผลให้เกิดไฟไหม้ ระเบิด หรือความเสี่ยงต่อการได้รับบาดเจ็บ ▶ อย่าให้แบตเตอรี่แพ็คหรือเครื่องมือสัมผัสไฟหรืออุณหภูมิที่สูงเกินไป หากสัมผัสไฟหรืออุณหภูมิที่สูงกว่า 130 °C อาจทำให้เกิดการระเบิดได้ ▶ ปฏิบัติตามคำแนะนำเกี่ยวกับการชาร์จทั้งหมด และต้องไม่ชาร์จแบตเตอรี่แพ็คหรือเครื่องมือนอกช่วงอุณหภูมิที่กำหนดในคำแนะนำ การชาร์จแบตเตอรี่อย่างไม่ถูกวิธีหรือนอกช่วงอุณหภูมิที่กำหนด อาจทำให้แบตเตอรี่เสียหายและเพิ่มความเสี่ยงต่อการเกิดไฟไหม้

การบริการ

▶ ส่งเครื่องมือไฟฟ้าของท่านเข้ารับบริการจากช่างซ่อมที่มีคุณสมบัติเหมาะสม โดยใช้อะไหล่ที่เหมือนกันเท่านั้น ในลักษณะนี้ท่านจะแน่ใจได้ว่าเครื่องมือไฟฟ้าอยู่ในสภาพที่ปลอดภัย ▶ อย่ารักษาแบตเตอรี่แพ็คที่ชำรุดอย่างเด็ดขาด ต้องส่งให้บริษัทผู้ผลิตหรือศูนย์บริการที่ได้รับอนุญาตทำการบำรุงรักษาแบตเตอรี่แพ็คเท่านั้น

คำเตือนเพื่อความปลอดภัยสำหรับใช้ควง

▶ เมื่อทำงานในบริเวณที่อาจสัมผัสสายไฟฟ้าที่ซ่อนอยู่ ต้องจับเครื่องมือไฟฟ้าตรงพื้นผิวจับที่หุ้มฉนวน หากสกรูสัมผัสสายที่ “มีกระแสไฟฟ้า” ไหลผ่าน จะทำให้ชิ้นส่วนโลหะที่ไม่ได้หุ้มฉนวนของเครื่องมือไฟฟ้าเกิด “มีกระแสไฟฟ้า” ด้วย และส่งผลให้ผู้ใช้งานเครื่องถูกไฟฟ้าดูดได้ ใช้เครื่องตรวจสอบจับที่เหมาะสมเพื่อตรวจสอบสายไฟฟ้าหรือท่อสาธารณูปโภคที่อาจซ่อนอยู่ในบริเวณทำงาน หรือติดต่อบริษัทสาธารณูปโภคในพื้นที่เพื่อขอความช่วยเหลือ การสัมผัสกับสายไฟฟ้าอาจทำให้เกิดไฟฟ้าลัดวงจรหรือถูกไฟฟ้าดูด การทำให้ท่อแก๊สเสียหายอาจทำให้เกิดระเบิด การเจาะเข้าในท่อน้ำ ทำให้ทรัพย์สินเสียหาย ▶ จับเครื่องมือไฟฟ้าให้แน่น ขณะขันสกรูเข้าและคลายออก อาจเกิดแรงบิดสะท้อนช่วงสั้นๆ อย่างรุนแรงได้ ยึดชิ้นงานให้แน่น การยึดชิ้นงานด้วยเครื่องหนีบหรือแท่นจับจะมั่นคงกว่าการยึดด้วยมือ ▶ รอให้เครื่องมือไฟฟ้าหยุดสนิทก่อนวางเครื่องลงบนพื้น เครื่องมือที่ใส่อยู่อาจติดขัดและทำให้สูญเสียการควบคุมเครื่องมือไฟฟ้า ▶ เมื่อแบตเตอรี่ชำรุดและนำไปใช้งานอย่างไม่ถูกต้องอาจมีของเหลวรั่วไหลได้ แบตเตอรี่อาจลุกไหม้หรือระเบิดได้ ให้หลีกเลี่ยงการสัมผัสของเหลวและไปพบแพทย์ในกรณีเจ็บปวด ของเหลวอาจทำให้ระบบหายใจระคายเคือง ▶ ห้ามเปลี่ยนแปลงและเปิดแบตเตอรี่แบบชาร์จได้ อันตรายจากการลัดวงจร ▶ วัตถุที่แหลมคม เช่น ตะปูหรือไขควง หรือแรงกระทำภายนอก อาจทำให้แบตเตอรี่เสียหายได้ สิ่งเหล่านี้อาจทำให้เกิดการลัดวงจรภายในและแบตเตอรี่ลุกไหม้ มีควัน ระเบิด หรือร้อนเกินไป

ใช้เฉพาะแบตเตอรี่จากผลิตภัณฑ์ของผู้ผลิต ในลักษณะนี้แบตเตอรี่แพ็คจะได้รับการปกป้องจากการใช้งานเกินกำลังซึ่งเป็นอันตราย

ปกป้องแบตเตอรี่จากความร้อน รวมทั้ง เช่น จากการถูกแสงแดดต่อเนื่อง จากไฟ สิ่งสกปรก น้ำ และความชื้น อันตรายจากการระเบิดและการลัดวงจร

▶ บิดสวิตช์เครื่องมือไฟฟ้าทันทีหากเครื่องมือติดขัด ให้เตรียมพร้อมสำหรับปฏิกิริยาแรงบิดสูงซึ่งเป็นเหตุให้เกิดการดีกลับ เครื่องมือจะติดขัดเมื่อเครื่องมือไฟฟ้าถูกใช้งานเกินกำหนดหรือเครื่องมือถูกเบียดอัดอยู่ในชิ้นงาน

คำเตือน

ฝุ่นที่เกิดขึ้นในระหว่างการขัด เลื่อย เจียร เจาะ และกิจกรรมที่คล้ายคลึง สามารถส่งผลให้เกิดโรคมะเร็ง ก่อความพิการต่อทารกในครรภ์ หรือกำหนดสายพันธุ์ สารบางจำพวกที่อยู่ในฝุ่นเหล่านี้คือ:

ตะกั่วในสีและน้ำมันขัดเงาที่มีตะกั่วผสมเป็นหลัก ผลึกซิลิกาในอิฐ ปูนซีเมนต์ และงานก่ออิฐอื่นๆ สารหนูและโครเมียมในไม้ที่ผ่านกระบวนการทางเคมี ความเสี่ยงต่อการเจ็บป่วยขึ้นอยู่กับความถี่ที่ท่านสัมผัสกับสารเหล่านี้ เพื่อลดความเสี่ยงท่านควรทำงานเฉพาะในท้องที่ระบายอากาศได้ดีและสวมใส่อุปกรณ์ป้องกันที่เหมาะสม (เช่น อุปกรณ์ป้องกันระบบหายใจที่ออกแบบเป็นพิเศษที่สามารถกรองแม้แต่อนุภาคฝุ่นที่เล็กที่สุดออกไปได้)

หลีกเลี่ยงการติดเครื่องโดยไม่ตั้งใจ ตรวจสอบให้แน่ใจว่าสวิตช์เปิด-ปิดอยู่ในตำแหน่งปิดก่อนใส่แบตเตอรี่แพ็ค การถือเครื่องมือไฟฟ้าโดยใช้นิ้วที่สวิตช์เปิด-ปิด หรือการใส่แบตเตอรี่แพ็คเข้าในเครื่องมือไฟฟ้าที่เปิดสวิตช์อยู่อาจนำไปสู่อุบัติเหตุ ใช้เฉพาะเครื่องมือที่ไม่มีตำหนิและไม่สึกหรอเท่านั้น ตัวอย่างเช่น เครื่องมือที่มีจุดบกพร่องอาจแตกหักได้ และก่อให้เกิดการบาดเจ็บและความเสียหายต่อทรัพย์สิน ▶ เมื่อใส่เครื่องมือ ต้องตรวจสอบให้แน่ใจว่าได้รวมเครื่องมือเข้าในด้ามจับเครื่องมืออย่างมั่นคงแล้ว หากเครื่องมือไม่ได้เชื่อมต่อกับด้ามจับเครื่องมืออย่างแน่นหนา เครื่องมืออาจหลุดหลวมและไม่สามารถควบคุมได้อีกต่อไป ระมัดระวังเมื่อขันสกรูด้วยความเร็วสูงเนื่องจากเสี่ยงต่อการลื่นไถล ทั้งนี้ขึ้นอยู่กับประเภทของสกรูและเครื่องมือที่ใช้ สกรูด้วยความเร็วมักควบคุมได้ยาก และจะเกิดอันตรายหากเครื่องมือลื่นไถลขณะขันและก่อให้เกิดการบาดเจ็บได้ ▶ ให้คำนึงถึงทิศทางการหมุนที่ตั้งไว้ก่อนเปิดสวิตช์เครื่องมือไฟฟ้า ตัวอย่างเช่น หากต้องการคลายสกรูออกและทิศทางการหมุนถูกตั้งไว้ให้ขันเข้า ในกรณีเช่นนี้เครื่องมือไฟฟ้าอาจเกิดแรงบิดสะท้อนอย่างรุนแรงได้ ▶ อย่าใช้เครื่องมือไฟฟ้านี้เป็นสว่านเจาะ เครื่องมือไฟฟ้าที่มีคลัตช์หยุดทำงานไม่ได้ออกแบบไว้สำหรับงานเจาะ คลัตช์อาจหยุดทำงานโดยอัตโนมัติและไม่มีการเตือนล่วงหน้า

รายละเอียดผลิตภัณฑ์และข้อมูลจำเพาะ

อ่านคำเตือนเพื่อความปลอดภัยและคำแนะนำทั้งหมด การไม่ปฏิบัติตามคำเตือนและคำสั่งอาจเป็นสาเหตุให้เกิดไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง กรุณาดูภาพประกอบในส่วนหน้าของคู่มือการใช้งาน

ประโยชน์การใช้งานของเครื่อง

เครื่องมือไฟฟ้านี้ใช้สำหรับขันและคลายสกรู น็อต และอุปกรณ์อื่นๆ ที่มีเกลียวในช่วงขนาดและประสิทธิภาพที่กำหนดไว้

เครื่องมือไฟฟ้านี้เหมาะสมสำหรับใช้ในขอบข่ายอุตสาหกรรมเท่านั้น

เครื่องมือไฟฟ้านี้ไม่ได้ผลิตไว้เพื่อใช้เป็นสว่านเจาะ

ส่วนประกอบที่แสดงภาพ

ลำดับเลขของส่วนประกอบผลิตภัณฑ์อ้างถึงส่วนประกอบของเครื่องมือไฟฟ้าที่แสดงในหน้าภาพประกอบ

(1) เครื่องมือ ^a) (2) ด้ามจับเครื่องมือ ^a) (3) หัวขันมุมฉาก ^a) (4) แผ่นเลื่อนสำหรับเลือกแรงบิดล่วงหน้า (5) ไฟแสดงผล LED ควบคุมการขัน (6) ไฟแสดงสถานะการชาร์จแบตเตอรี่

(7) แบตเตอรี่แพ็ค ^a)

(8) สวิตช์เปิด-ปิด

(9) สวิตช์เปลี่ยนทิศทางการหมุน

(10) ด้ามจับ (พื้นผิวจับหุ้มฉนวน)

(11) แป้นปลดล็อกแบตเตอรี่^a)

(12) ห่วงแขวน ^a)

(13) รูสำหรับห่วงแขวน

(14) พื้นราบสำหรับประจบนปลอกเกลียวตอกาน ^a)

(15) พื้นราบสำหรับประแจบนหน้าแปลนหัวมุมฉาก ^a)

(16) ประแจปากตายขนาด 27 มม.

(17) ประแจปากตายขนาด 22 มม. ^a)

(18) น็อตล็อค ^a)

(19) หัวจับดอกชนิดเปลี่ยนเร็ว ^a)

(20) เครื่องมือปรับ ^a)

(21) หน้าปัดปรับ

(22) ฝาครอบ USB

a) อุปกรณ์เสริมนี้ไม่อยู่ในรายการอุปกรณ์มาตรฐานที่จัดส่ง

ข้อมูลทางเทคนิค

ANGLE EXACT		12V-12-400 12V-6-600 12V-3-600
หมายเลขลินค้า		3 602 D96 6.0 3 602 D96 6.1 3 602 D96 6.2
แรงดันไฟฟิกัด		V= 12 12 12
ระดับการป้องกัน		IP 20 IP 20 IP 20
น้ําหนัก		กก. 0.7 0.7 0.7
แบตเตอรี่แพ็ค (ไม่รวมอยู่ในการจัดส่งมาตรฐาน)		ลิเรียมไอออน	ลิเรียมไอออน	ลิเรียมไอออน
อุณหภูมิโดยรอบที่แนะนําเมื่อซาร์จ		°C 0 ... +35 0 ... +35 0 ... +35
อุณหภูมิโดยรอบที่อนุญาตเมื่อใช้งานA)และเมื่อจัดเก็บ		°C -20 ... +50 -20 ... +50 -20 ... +50
แบตเตอรี่แบบซาร์จได้ที่แนะนํา		GBA 12V...	GBA 12V...	GBA 12V...
เครื่องซาร์จที่แนะนํา		GAL 12...	GAL 12...	GAL 12...
		GAX 18...	GAX 18...	GAX 18...
ข้อมูลทางเทคนิคโดยไม่มีหัวมุมฉาก
ความเร็วรอบเดินตัวเปล่า n0B)		นาที 1	134-670 220-1100 220-1100
ความเร็วสูงสุด Power BoostB)C)		นาที 1	910 1450 1450
แรงบิดสูงสุดสําหรับการขันสกรูแบบแข็ง/นุมตาม ISO 5393B)		นิวต้น	1.5-6.0 1.0-3.0 0.5-2.0
แรงบิดสูงสุดB)D)		เมตร	6.5 3.0 2.0
น้ําหนักE)		กก. 0.9-1.1 0.9-1.1 0.9-1.1
ข้อมูลทางเทคนิคโดยมีหัวมุมฉาก 12V
หมายเลขลินค้า		0 602 496 020	0 602 496 020	0 602 496 020
		0 602 496 021	0 602 496 021	0 602 496 021
ความเร็วรอบเดินตัวเปล่า n0B)		นาที 1	74-370 120-600 120-600
ความเร็วสูงสุด Power BoostB)C)		นาที 1	500 800 800
แรงบิดสูงสุดสําหรับการขันสกรูแบบแข็ง/นุมตาม ISO 5393B)		นิวต้น	3.0-10.0 2.0-6.0 1.0-3.5
แรงบิดสูงสุดB)D)		เมตร	12.0 6.0 3.5
น้ําหนักE)		กก. 0.9-1.3 0.9-1.3 0.9-1.3
ข้อมูลทางเทคนิคโดยมีหัวมุมฉาก 180V
หมายเลขลินค้า		0 607 453 617	-	-
		0 607 453 618
		0 607 453 620
		0 607 453 630
		0 602 496 022
ความเร็วรอบเดินตัวเปล่า n0B)		นาที 1	95-480 --
ความเร็วสูงสุด Power BoostB)C)		นาที 1	650 --

ใช้หวัดสายสําหรับอุตสาหกรรม
ANGLE EXACT	12V-12-400 12V-6-600 12V-3-600
แรงบิดสูงสุดสําหรับการขันสกรูแบบแข็ง/นุมตาม ISO 5393 B)	นิวต้นเมตร	2.5-8.0 --
แรงบิดสูงสุด B)D)	นิวต้นเมตร	9.0 --
น้ําหนัก E)	กก. 1.0-1.4 --

A) สมรรถภาพจะน้อยลงที่อุณหภูมิ < 0 °C

C) ประสิทธิภาพการทำงานน้อยลงที่ความเร็ว < 50%

D) ใช้ได้เฉพาะในวงจรการทำงาน: < 5 รอบขันสกรูต่อนาที

E) ขึ้นอยู่กับแบตเตอรี่แพ็คที่ใช้

หัวขันมุมฉาก อะแตป
		■1/4"	■3/8"	1/4"	หัวจับดอกชนิดเปลี่ยนเร็ว●1/4"	■3/8"	หัวจับดอกชนิดเปลี่ยนเร็ว●1/4"
หมายเลขลินค้า		0607	453	0607453	0607453	0607453	0602496	0602496	0602496
			617	620	618	630	020	021	022
แรงบิดสําหรับการขันสกรูแบบแข็ง/แบบนุม ตาม VDI 2647 A)	นิวต้นเมตร	27	27	2715	1520
แรงบิดขันที่หน้าแปลน	นิวต้นเมตร	20	20	20	151520
น้ําหนัก	กก.	0.20	0.20	0.20	0.15	0.15	0.05

A) สามารถดาวน์โหลดการรับรองตาม VDI 2647 ได้จากโฮมเพจ www.bosch-professional.com ค่าอาจแตกต่างกันไปตามผลิตภัณฑ์และชิ้นอยู่กับเงื่อนไขด้านการใช้งานและสภาพแวดล้อม โปรดดูข้อมูลเพิ่มเติมที่เว็บไซต์ www.bosch-professional.com/wac

แบตเตอรี่

Bosch จำหน่ายเครื่องมือไฟฟ้าไร้สายรวมแบตเตอรี่แพ็คด้วยเช่นกัน คุณสามารถดูได้จากบรรจุภัณฑ์ว่า ขอบเขตการจัดส่งเครื่องมือไฟฟ้าของคุณมีแบตเตอรี่แพ็คหรือไม่

การชาร์จแบตเตอรี่

ใช้เฉพาะเครื่องชาร์จแบตเตอรี่ที่ระบุในข้อมูลทางเทคนิคเท่านั้น เฉพาะเครื่องชาร์จแบตเตอรี่เหล่านี้เท่านั้นที่เข้ากับแบตเตอรี่ลิเธียมไอออนของเครื่องมือไฟฟ้าของท่าน

หมายเหตุ: แบตเตอรี่ลิเธียมไอออนถูกจัดส่งโดยมีการชาร์จไฟบางส่วนตามระเบียบข้อบังคับด้านการขนส่งระหว่างประเทศไทย เพื่อให้แน่ใจว่าแบตเตอรี่จะทำงานได้อย่างสมบูรณ์แบบ ก่อนใช้งานครั้งแรกให้ชาร์จแบตเตอรี่จนเต็ม

การใส่แบตเตอรี่

ใส่แบตเตอรี่ที่ชาร์จแล้วเข้าในด้ามจับจนรู้สึกเข้าล็อค

การถอดแบตเตอรี่

เมื่อต้องการถอดแบตเตอรี่แพ็คออก ให้กดแป้นปลดล็อคแบตเตอรี่และดึงแบตเตอรี่แพ็คออกจากเครื่องมือไฟฟ้า อย่าใช้กำลังดึง

ไฟแสดงสถานะการชาร์จแบตเตอรี่แพ็ค (ไฟ LED สีเหลือง)

ไฟสุดสงลานะการ ความหมายชาร์จแบตเตอรี่
Firกะพริบ +สัญญาณเสียง	ชาร์จแบตเตอรี่:สามารถขันสกรูได้อิก 6-8 ครั้งเท่านั้น
ส่องสว่างต่อเนื่อง +สัญญาณเสียง	มีบริมาณประจุกระแสนไฟฟ้าไม่เพียงพอสําหรับขันสกรูครั้งใหม่ หรือเครื่องมือไฟฟ้าถูกใช้งานเกินพิกัด:ไม่สามารถเปิดสวัทซเครื่องมือไฟฟ้าได้อิกต่อไป

ไฟแสดงสถานะการชาร์จแบตเตอรี่ ความหมาย

- ยอดแบตเตอรี่ยึ่นเพ็คอุอก และใส่แบบเตอรี่ยึ่นเพ็คที่ชารจเจ็บแล้วเข้าแทน

ไฟกะพริบเครื่องร้อนเกินไปและปิดการกํางาน:- รอจนกว่าไฟกะพริยะจะดับลงโดยอัตโนมติหลังจากช่วงเวลาสั้น ๆ กอนที่ท่านจะสาธารณรัฐเครื่องมือไฟฟ้าอีกครั้ง

เมื่อคุณเสียบแบตเตอรี่ (7) และกดสวิตช์เปิด-ปิด (8) ไฟแสดงสถานะการชาร์จแบตเตอรี่ จะแสดงสถานะการชาร์จของแบตเตอรี่เป็นเวลา 5 วินาที

ไฟแสดงสถานะการชาร์จแบตเตอรี่ ความจุ

สีเขียว 60-100 %

สีเหลือง 30-60 %

สีแดง 0-30 %

ข้อแนะนำในการปฏิบัติต่อแบตเตอรี่อย่างเหมาะสมที่สุด

ปกป้องแบตเตอรี่จากความชื้นและน้ำ เก็บรักษาแบตเตอรี่แพ็คในช่วงอุณหภูมิ -20 °C ถึง 50 °C เท่านั้น อย่าปล่อยวางแบตเตอรี่แพ็คไว้ในรถยนต์ในช่วงฤดูร้อน หลังจากชาร์จแบตเตอรี่แล้ว หากแบตเตอรี่แพ็คมีช่วงเวลาการทำงานสั้นลงมาก แสดงว่าแบตเตอรี่แพ็คเสื่อมและต้องเปลี่ยนใหม่ อ่านและปฏิบัติตามข้อสังเกตสำหรับการกำจัดขยะ

การติดตั้ง

▶ โปรดถอดแบตเตอรี่แบบชาร์จได้ออกจากเครื่องมือไฟฟ้า ก่อนการทำงานทุกประเภทที่เครื่องมือไฟฟ้า (เช่น การบำรุงรักษา การเปลี่ยนเครื่องมือ เป็นต้น) เนื่องจากการสั่งงานสวิตช์เปิด/ปิดโดยไม่ตั้งใจขณะทำงานดังกล่าวอาจก่อให้เกิดความเสี่ยงต่อการบาดเจ็บได้

สภาพแวดล้อมการปฏิบัติงานและการเก็บรักษา

เครื่องมือไฟฟ้านี้เหมาะสมสำหรับใช้งานในสถานที่ทำงานที่ปิดล้อมเท่านั้น เพื่อให้เครื่องมือไฟฟ้าทำงานได้อย่างไร้ข้อบกพร่อง อุณหภูมิโดยรอบที่อนุญาตควรอยู่ระหว่าง 0 °C และ +45 °C ความชื้นสัมพัทธ์ที่อนุญาตระหว่าง 20 และ 95 % และไม่มีหยดน้ำเกาะ

อุปกรณ์แขวน (ดูภาพประกอบ A)

ท่านสามารถแขวนเครื่องมือไฟฟ้าไว้กับอุปกรณ์แขวนโดยใช้ห่วงแขวน (12)

- ติดห่วงแขวน (12) เข้ากับเครื่องมือไฟฟ้าโดยจับห่วงแขวนให้ล็อกเข้าในรู (13)

▶ ตรวจสอบสภาพห่วงแขวนและตะขอของอุปกรณ์แขวนอย่างสม่ำเสมอ

การติดตั้งหัวขันมุมฉาก 180° (ดูภาพประกอบ B)

ในขั้นแรกต้องติดตั้งอะแดปเตอร์และหัวขันมุมที่มีขนาดเหมาะสมกัน (ดู "ข้อมูลทางเทคนิค", หน้า 293) สำหรับเครื่องขันน็อตแบบไร้สายสำหรับอุตสาหกรรมเหล่านี้

• ขันหัวมุมฉาก 180 W เข้ากับอะแดปเตอร์และขันปลอกเกลียวดอกสว่านโดยหมุนประแจปากตาย (16) ตรงพื้นผิวสำหรับประแจของปลอกเกลียวดอกสว่าน (14) ขณะเดียวกันให้ยึดรับแรงโดยใช้ประแจปากตาย (17) ตรงพื้นผิวสำหรับประแจของอะแดปเตอร์ (15) ▶ เกลียวและเกลียวหน้าแปลนต้องไม่ปราศจากสารหล่อลื่น และต้องใช้แรงบิดที่เหมาะสม (ดู "ข้อมูลทางเทคนิค", หน้า 293) เพื่อไม่ให้หัวมุมหลุด
• ขันน็อตล็อค (18) ไปตามทิศลูกศร a (เกลียวซ้าย) ไปทางด้านหลังจนสุด
• ขณะนี้ให้ขันอะแดปเตอร์ไปตามทิศลูกศร a (เกลียวซ้าย) ไปทางด้านหลังจนสุด ▶ อย่าหนีบเครื่องตรงเปลือกครอบเครื่องอย่างเด็ดขาด
• ขันอะแดปเตอร์กลับไปทางด้านขวาจนกระทั่งหัวมุมฉากถึงตำแหน่งที่ต้องการ สูงสุด 360°
• ยึดอะแดปเตอร์ที่ตำแหน่งนี้ โดยหมุนน็อตล็อค (18) ไปตามทิศลูกศร C ด้วยเครื่องมือที่เหมาะสม (ประแจตะขอ DIN 1810 รูปทรง B ขนาด 25/28) เข้ากับอะแดปเตอร์ ขันน็อตล็อค (18) ให้แน่นโดยใช้แรงบิดตาม (ดู "ข้อมูลทางเทคนิค", หน้า 293) ขณะเดียวกัน ต้องใช้เครื่องมือที่เหมาะสมยึดรับแรง ▶ เกลียวและเกลียวหน้าแปลนต้องไม่ปราศจากสารหล่อลื่น และต้องใช้แรงบิดที่เหมาะสม (ดู "ข้อมูลทางเทคนิค", หน้า 293) เพื่อไม่ให้หัวมุมหลุด
• ยึดเครื่องมือไฟฟ้าให้แน่นหนาโดยใช้ประแจปากตาย (17) ตรงพื้นผิวสำหรับประแจ (15) ของอะแดปเตอร์ให้แน่น

การติดตั้งหัวขันมุมฉาก 12 V (ดูภาพประกอบ C)

ในขั้นแรกต้องติดตั้งหัวขันมุมฉากที่มีขนาดเหมาะสมกัน (ดู "ข้อมูลทางเทคนิค", หน้า 293) สำหรับเครื่องขันน็อตมุมฉากไร้สายสำหรับอุตสาหกรรมเหล่านี้ หัวขันมุมฉาก (3) พร้อมด้ามจับเครื่องมือ (2) สามารถปรับได้อย่างต่อเนื่อง 360°

• ขันน็อตล็อค (18) ไปตามทิศลูกศร a (เกลียวซ้าย) ไปทางด้านหลังจนสุด ▶ อย่าหนีบเครื่องตรงเปลือกครอบเครื่องอย่างเด็ดขาด
• ขันหัวขันมุมฉาก (3) ไปตามทิศลูกศร d จนถึงหน้าแปลนสุด จากนั้นหมุนกลับไปยังทิศทาง b จนถึงมุมทำงานที่ต้องการ แต่หมุนได้ไม่เกินหนึ่งรอบ 360°
• ยึดหัวมุมฉาก (3) ที่ตำแหน่งนี้ โดยหมุนน็อตล็อค (18) ไปตามทิศลูกศร C ด้วยเครื่องมือที่เหมาะสม (ประแจตะขอ DIN 1810 รูปทรง B ขนาด 25/28) เข้ากับหัวมุมฉาก ขันน็อตล็อค (18) ให้แน่นโดยใช้แรงบิดตาม (ดู "ข้อมูลทางเทคนิค", หน้า 293) ขณะเดียวกันต้องแขวนเกี่ยวด้วยเครื่องมือที่เหมาะสม (ประแจตะขอ DIN 1810 รูปทรง B ขนาด 20/22) เข้าในช่องเปิดของหัวมุมฉากและยึดไว้ ▶ เกลียวและเกลียวหน้าแปลนต้องไม่ปราศจากสารหล่อลื่น และต้องใช้แรงบิดที่เหมาะสม (ดู "ข้อมูลทางเทคนิค", หน้า 293) เพื่อไม่ให้หัวมุมหลุด

การปรับหัวมุมฉาก 12 V

หัวขันมุมฉาก (3) พร้อมด้ามจับเครื่องมือ (2) สามารถปรับได้อย่างต่อเนื่อง 360°

- คลายน็อตล็อค (18) โดยสอดเครื่องมือที่เหมาะสม (ประแจตะขอ DIN 1810 รูปทรง B ขนาด 25/28) ลงในรูเปิดของน็อตล็อคไปตามทิศลูกศร a (เกลียวซ้าย) ขณะเดียวกันต้องแขวนเกี่ยวด้วยเครื่องมือที่เหมาะสม (ประแจตะขอ DIN 1810 รูปทรง B ขนาด 20/22) เข้าในช่องเปิดของหัวมุมฉากและยึดไว้

▶ อย่าหมุนเครื่องตรงเปลือกครอบเครื่องอย่างเด็ดขาด

- หมุนหัวขันมุมฉาก (3) ไปตามทิศลูกศร b จนถึงมุมทำงานที่ต้องการ แต่หมุนได้ไม่เกินหนึ่งรอบ 360°

- ยึดหัวขันมุมฉาก (3) ในตำแหน่งนี้โดยหมุนน็อตล็อก (18) ไปตามทิศลูกศร ด้านหัวขันมุมฉาก ขันน็อตล็อก (18) ให้แน่นอีกครั้งโดยใช้แรงบิดตาม (ดู "ข้อมูลทางเทคนิค", หน้า 293) ขณะเดียวกัน ต้องใช้เครื่องมือที่เหมาะสมในช่องเปิดของหัวมุมฉากและยึดไว้

▶ เกลียวและเกลียวหน้าแปลนต้องไม่ปราศจากสารหล่อลื่นและต้องใช้แรงบิดที่เหมาะสม (ดู "ข้อมูลทางเทคนิค", หน้า 293) เพื่อไม่ให้หัวมุมหลุด

การตั้งค่าคอนฟิกของเครื่องมือไฟฟ้า

ท่านสามารถกำหนดค่าการตั้งเครื่องมือไฟฟ้าได้หลากหลาย (เช่น ความเร็ว ขั้นตอนการขัน การป้องกันการกำชำ) ด้วยซอฟต์แวร์ BOSCH EXACT Configurator ตั้งแต่เวอร์ชัน 5.2 เป็นต้นไป โดยเครื่องมือไฟฟ้าต้องเชื่อมต่อกับคอมพิวเตอร์ผ่านอินเทอร์เฟซ USB ใช้สาย USB: USB 2.0 ชนิด A/Micro-USB 2.0 ประเภท B

- สองขันป้องกัน

- ความยาวสูงสุด 1 ม.

หากทำการกำหนดค่าผ่านอินเทอร์เฟซ USB อาจเกิดสัญญาณรบกวนคลื่นวิทยุภายนอกสภาพแวดล้อมการใช้งานระดับอุตสาหกรรม

▶ โปรดปฏิบัติตามคำแนะนำด้านความปลอดภัยและคำเตือนทั้งหมดที่เกี่ยวข้องในคู่มือการใช้งานซอฟต์แวร์

การเปลี่ยนเครื่องมือบนหัวขันที่มีแท่งขับสี่เหลี่ยมด้านนอก (ดูภาพประกอบ D)

การใส่เครื่องมือ

- กดหมุดบนแท่งขับสี่เหลี่ยมของด้ามจับเครื่องมือ (2) เข้าด้านใน เช่น โดยใช้ไขควงขนาดเล็ก และดันเครื่องมือ (1) เข้าบนแท่งขับสี่เหลี่ยม ตรวจสอบให้แน่ใจว่าหมุดได้ชอบเข้าในช่องเครื่องมือ

การถอดเครื่องมือ

- กดหมุดที่อยู่ในช่องเครื่องมือ (1) เข้าด้านในและดึงเครื่องมือออกจากด้ามจับเครื่องมือ (2)

การเปลี่ยนเครื่องมือบนหัวขันรูปหกเหลี่ยมต้านใน (ดู ภาพประกอบ E)

การใส่เครื่องมือ

- เลียบเครื่องมือ (1) ผ้าในด้วยจับเครื่องมือรูปหกเหลี่ยม ดานใน (2) จนขบเขาที่อย่างรู้สึกใด

การถอดเครื่องมือ

- ดึงเครื่องมือ (1) ออกจากต้ามจับเครื่องมือ (2) โดยใช้ คีมช่วย หากจำเป็น

การเปลี่ยนเครื่องมือบนหัวขันที่มีหัวจับดอกชนิด เปลี่ยนเร็ว (ดูภาพประกอบ F)

การใส่เครื่องมือ

ใช้เฉพาะเครื่องมือที่มีปลายเสียบที่เข้ากัน (1/4" รูปหก เหลี่ยม)

- ดึงปลอกหัวจับดอกชนิดเปลี่ยนเร็ว (19) ไปด้านหน้า

- เลียบเครื่องมือ (1) เข้าในตามจับเครื่องมือ (2) และ ปลอยนี้วจากหัวจับดอกชนิดเปลี่ยนเร็ว

การถอดเครื่องมือ

- ดึงปลอกหัวจับดอกชนิดเปลี่ยนเร็ว (19) ไปด้านหน้า

- ขอตุเครื่องมือ (1) ออกจากตามจับเครื่องมือ (2) และ ปลอยนี้วจากหัวจับดอกชนิดเปลี่ยนเร็ว

การปฏิบัติงาน

เมื่อต้องการสดาร์ทเครื่องมือไฟฟ้า ทานควรุล็อกทิศทางการ หมุนด้วยสวัทซ์เปลี่ยนทิศทางการหมุน (9) กอน: เครื่องมือไฟฟ้าจะสตาร์ทเมื่อสวัทซ์เปลี่ยนทิศทางการหมุน (9) ไม่อยในถ้าแหน่งกลางเท่านั้น (สวัทซ์เปิดกํางานลูกล้อค ไว่)

การตั้งทิศทางการหมุน (ดูภาพประกอบ G)

- การหมุนทางขวา: สำหรับการขันสกรูเข้า ให้กดสวิตช์เปลี่ยนทิศทางการหมุน (9) ไปทางซ้ายจนสุด

- การหมุนทางซ้าย: สำหรับการคลายหรือขันสกรูออก ให้กดสวิตช์เปลี่ยนทิศทางการหมุน (9) ไปทางขวาจนสุด

การตั้งค่าแรงบิด (ดูภาพประกอบ H)

แรงบิดขึ้นอยู่กับการตั้งความตึงล่วงหน้าที่สร้างโดยคลัตช์หยุดทำงาน คลัตช์หยุดทำงานจะตอบสนองในการหมุนทั้งซ้ายและขวาเมื่อถึงแรงบิดที่ตั้งไว้

สำหรับการตั้งแรงบิดแต่ละครั้ง ให้ใช้เฉพาะเครื่องมือปรับ (20) ที่จัดส่งมาเท่านั้น

- เลื่อนฝาครอบสำหรับข้อต่อไปข้างหลัง

- ใส่เครื่องมือปรับ (20) เข้าไปในส่วนนูนขนาดเล็ก (แผ่นปรับ (21)) ของข้อต่อแล้วหมุนเครื่องมือปรับ (20) หมุนตามทิศทางของนาฬิกาจะได้แรงบิดสูงขึ้น หมุนทวนทิศทางของนาฬิกาจะได้แรงบิดลดลง

- เอาเครื่องมือปรับ (20) ออก เลื่อนฝาครอบสำหรับข้อต่อกลับเข้าที่เพื่อป้องกันไม่ให้สิ่งสกปรกเข้า

หมายเหตุ: ค่าการปรับที่จำเป็นขึ้นอยู่กับประเภทของการเชื่อมต่อสกรู และสามารถกำหนดได้ดีที่สุดโดยการทดลองฝึกปฏิบัติ ตรวจสอบการขันภาคทดลองด้วยประแจวัดแรงบิด

▶ ตั้งแรงบิดไว้ในขอบเขตสมรรถภาพที่กำหนดเท่านั้น มิฉะนั้นคลัตช์หยุดทำงานจะไม่ตอบสนอง

▶ โปรดตรวจสอบแรงบิดที่จุดต่อสกรูเป็นประจำและทำการปรับคลัตช์หยุดทำงานใหม่หากจำเป็น

การเปิด-ปิดเครื่อง

ไขควงมีคลัตช์หยุดทำงานที่ขึ้นกับแรงบิดและสามารถปรับได้ในช่วงที่ระบุไว้ คลัตช์จะตอบสนองเมื่อถึงแรงบิดที่ตั้งไว้

- สำหรับการเปิดใช้งานเครื่องมือไฟฟ้า ให้กดสวิตช์เปิด-ปิด (8) ไปจนสุด

• เครื่องมือไฟฟ้าจะปิดสวิตช์โดยอัตโนมัติในทันทีที่ถึงแรงบิดที่ตั้งไว้ล่วงหน้า หากปล่อยสวิตช์เปิด/ปิด (8) ก่อนเวลา แรงบิดจะไม่ถึงระดับที่ปรับตั้งไว้ โปรดตรวจสอบแรงบิดที่จุดต่อสกรูเป็นประจำและทำการปรับคลัตช์หยุดทำงานใหม่หากจำเป็น

การป้องกันการใช้งานเกินกำลังโดยอาศัยอุณหภูมิ

ในกรณีที่เกิดการโอเวอร์โหลด เครื่องมือไฟฟ้าจะปิดสวิตช์ อุณหภูมิจะกลับมาอยู่ในช่วงอุณหภูมิการทำงานที่เหมาะสม ปล่อยสวิตช์เปิด-ปิด (8) และเปิดเครื่องมือไฟฟ้าอีกครั้งเพื่อทำงานต่อ

เครื่องมือไฟฟ้าไม่ทำงานด้วยประสิทธิภาพสูงสุด ณ ความเร็วต่ำกว่า 50% ซึ่งอาจเปิดใช้งานการป้องกันอุณหภูมิก่อนหน้านี้ หากคุณมีปัญหากับการตั้งค่าเหล่านี้ ให้กำหนดความเร็วเอาต์พุตให้สูงกว่า 50% หรือลดแรงบิดสูงสุดที่ใช้

ข้อแนะนำในการทำงาน

จับเครื่องมือไฟฟ้าเข้ากับหัวสกรู/น็อตเมื่อเครื่องปิดอยู่เท่านั้น เครื่องมือที่หมุนอยู่อาจลื่นไถล

ไฟแสดงผลการขันสกรู (ไฟ LED สีเขียว/สีแดง)

คลัตช์หยุดทำงานจะตอบสนองเมื่อถึงแรงบิดที่ตั้งไว้ล่วงหน้า ไฟ LED (5) ติดขึ้นสีเขียว

หากไม่ถึงแรงบิดที่ตั้งไว้ล่วงหน้า ไฟแสดงผล LED (5) จะติดขึ้นสีแดงและเสียงสัญญาณจะดังขึ้น ต้องทำการขันสกรูใหม่อีกครั้งหนึ่ง

การป้องกันการทำซ้ำ

ในการขันสกรู หากคลัตช์หยุดทำงานตอบสนอง เครื่องจะหยุดทำงาน เครื่องจะเริ่มทำงานอีกครั้งหลังจากหยุดพัก 0.7 วินาที การหยุดพักจะช่วยป้องกันการขันย้ำสกรูที่ขันแน่นไปแล้วโดยไม่ตั้งใจ

การบำรุงรักษาและการบริการ

การบำรุงรักษาและการทำความสะอาด

โปรดถอดแบตเตอรี่แบบชาร์จได้ออกจากเครื่องมือไฟฟ้า ก่อนการทำงานทุกประเภทที่เครื่องมือไฟฟ้า (เช่น การบำรุงรักษา การเปลี่ยนเครื่องมือ เป็นต้น) เนื่องจากการสั่งงานสวิตช์เปิด/ปิดโดยไม่ตั้งใจขณะทำงานดังกล่าวอาจก่อให้เกิดความเสี่ยงต่อการบาดเจ็บได้ เพื่อให้ทำงานได้อย่างถูกต้องและปลอดภัย ต้องรักษาเครื่องและช่องระบายอากาศให้สะอาดอยู่เสมอ โปรดตรวจสอบความเสียหายและการสึกหรอที่เครื่องมือไฟฟ้าทั้งเครื่องหลังการใช้งานขันสกรูครบทุก 100,000 รอบเป็นอย่างช้าที่สุด รวมทั้งตรวจเช็คการทำงานทุกฟังก์ชัน จากนั้นให้ปรับแรงบิดของคลัตช์ใหม่อีกครั้ง

การบริการหลังการขายและการให้คำปรึกษาการใช้งาน

ศูนย์บริการหลังการขายของเรียนดีตอบคำถามของท่านที่เกี่ยวกับการบำรุงรักษาและการซ่อมแซมผลิตภัณฑ์ รวมทั้งเรื่องอื่นๆ ภาพเขียนแบบการประกอบและข้อมูลเกี่ยวกับอะไหล่ กรุณาดูใน: www.bosch-pt.com ทีมงานที่ปรึกษาของบอช์ยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ์ของเราและอุปกรณ์ประกอบต่างๆ เมื่อต้องการสอบถามและสั่งซื้ออะไหล่ กรุณาแจ้งหมายเลขสินค้า 10 หลักบนแผ่นป้ายรุ่นของผลิตภัณฑ์ทุกครั้ง

ไทย

ไทย บริษัท โรเบิร์ต บ่อช จำกัด

เอฟวายไอ เซ็นเตอร์ อาคาร 1 ชั้น 5

เลขที่ 2525 ถนนพระราม 4

แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110

โทร: [phone]

แฟกซ์: [phone]

www.bosch.co.th

ศูนย์บริการซ่อมและฝึกอบรม บอช

อาคาร ลาซาลทาวเวอร์ ชั้น G ห้องเลขที่ 2

บ้านเลขที่ 10/11 หมู่ 16

ถนนศรีนครินทร์ ตำบลบางแก้ว อำเภอบางพลี

จังหวัดสมุทรปราการ 10540

ประเทศไทย

โทรศัพท์ 02 7587555

โทรสาร 02 7587525

สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่:

แบตเตอรี่ลิเธียมไอออนที่แนะนำให้ใช้ อยู่ภายใต้ข้อกำหนดแห่งกฎหมายสินค้าอันตราย ผู้ใช้สามารถขนส่งแบตเตอรี่แบบชาร์จได้บนเส้นทางถนนโดยไม่มีข้อบังคับเพิ่มเติม

สำหรับการจัดส่งโดยบุคคลที่สาม (เช่น การขนส่งทางอากาศหรือตัวแทนขนส่งสินค้า) จำเป็นต้องปฏิบัติตามข้อกำหนดพิเศษเกี่ยวกับการบรรจุภัณฑ์และการติดฉลาก สำหรับการจัดเตรียมสิ่งของที่จะจัดส่ง จำเป็นต้องปรึกษาผู้เชี่ยวชาญด้านวัตถุอันตราย

ส่งแบตเตอรี่แพ็คเมื่อตัวหุ้มไม่ชำรุดเสียหายเท่านั้น ใช้เทปพันปิดหน้าสัมผัสที่เปิดอยู่ และนำแบตเตอรี่แพ็คใส่กล่องบรรจุโดยไม่ให้เคลื่อนไปมาในกล่องได้ นอกจากนี้กรุณาปฏิบัติตามกฎระเบียบของประเทศไทยและเพิ่มเติม

การกำจัดขยะ

เครื่องมือไฟฟ้า แบตเตอรี่แพ็ค อุปกรณ์ประกอบ และหีบห่อ ต้องนำ

ไปแยกประเภทวัสดุเพื่อนำกลับมาใช้ใหม่โดยไม่ทำลายสภาพแวดล้อม

อย่าทิ้งเครื่องมือไฟฟ้าและแบตเตอรี่แพ็ค/แบตเตอรี่ที่ชาร์จกลับมาใหม่ได้ ลงในขยะบ้าน!

แบตเตอรี่แพ็ค/แบตเตอรี่:

ลิเธียม ไอออน:

กรุณาปฏิบัติตามคำแนะนำในบทการขนส่ง (ดู "การขนส่ง", หน้า 297)
