ประเภทผลิตภัณฑ์	เครื่องเจียรตรง
ยี่ห้อ	Bosch
รุ่น	GGS 27 L Professional
กำลังไฟฟ้าต่อพิกัด	500 วัตต์
กำลังไฟฟ้าที่ใช้งานได้	300 วัตต์
ความเร็วรอบพิกัด	27,000 รอบ/นาที
ขนาดสูงสุดของหัวจับ	8 มม.
เส้นผ่านศูนย์กลางสูงสุดของอุปกรณ์ขัด	25 มม.
คอเสื้อของแกนหมุน	35 มม.
น้ำหนักตาม EPTA 01/2003	1.6 กก.
ระดับป้องกัน	II (ฉนวนสองชั้น)
แหล่งจ่ายไฟ	230-240 โวลต์, 50/60 เฮิรตซ์
สวิตช์	เปิด/ปิดพร้อมระบบล็อค
การบำรุงรักษา	ทำความสะอาดช่องระบายอากาศอย่างสม่ำเสมอ
ความปลอดภัย	ฉนวนสองชั้น, หยุดฉุกเฉินโดยการปล่อยสวิตช์
อะไหล่	หัวจับ, น็อต, ล้อเจียร มีจำหน่ายเป็นอุปกรณ์เสริมของ Bosch
การซ่อมแซม	ซ่อมแซมโดยศูนย์บริการที่ได้รับอนุญาตจาก Bosch

คำถามที่พบบ่อย - GGS 27 L Professional BOSCH

จะเปลี่ยนล้อเจียรบน GGS 27 L ได้อย่างไร?

ถอดปลั๊กเครื่องใช้ไฟ ใช้ประแจปาก (ขนาด 17 มม.) คลายน็อตยึดโดยหมุนทวนเข็มนาฬิกา เสียบก้านของล้อเจียรใหม่เข้าไปในหัวจับจนสุด แล้วขันน็อตโดยหมุนตามเข็มนาฬิกา ตรวจสอบว่าล้อเจียรหมุนได้อย่างอิสระก่อนใช้งาน

ความเร็วรอบสูงสุดคือเท่าใด?

ความเร็วรอบพิกัดคือ 27,000 รอบ/นาที รุ่นนี้ไม่มีระบบปรับความเร็วรอบ ความเร็วคงที่

ฉันสามารถใช้อุปกรณ์เสริมของยี่ห้ออื่นได้หรือไม่?

ใช้อุปกรณ์เสริมที่แนะนำโดย Bosch เท่านั้น โดยมีความเร็วที่กำหนดอย่างน้อย 27,000 รอบ/นาที และเส้นผ่านศูนย์กลางก้านไม่เกิน 8 มม. การใช้อุปกรณ์เสริมที่ไม่เหมาะสมอาจทำให้เกิดอุบัติเหตุ

ทำความสะอาดเครื่องมืออย่างไร?

ถอดปลั๊กเครื่องใช้ไฟ ทำความสะอาดช่องระบายอากาศด้วยแปรงหรือลมอัด เช็ดตัวเครื่องด้วยผ้าชุบน้ำหมาด ห้ามใช้ตัวทำละลาย

เครื่องมือมีการป้องกันการโอเวอร์โหลดหรือไม่?

รุ่นนี้ไม่มี Constant-Electronic ในกรณีที่โอเวอร์โหลด เครื่องอาจช้าลง แนะนำว่าอย่าออกแรงมากเกินไปและพักเป็นระยะ

ถ้าสวิตช์ไม่ทำงานอีกต่อไปควรทำอย่างไร?

ถ้าสวิตช์ไม่สามารถเปลี่ยนจากเปิดเป็นปิดได้ ให้หยุดใช้เครื่องมือและนำไปส่งศูนย์บริการที่ได้รับอนุญาตของ Bosch อย่าพยายามซ่อมแซมด้วยตัวเอง

จะหลีกเลี่ยงการสะท้อนกลับได้อย่างไร?

จับเครื่องมือให้แน่นด้วยมือทั้งสองข้าง ใช้ด้ามจับเสริมถ้ามี หลีกเลี่ยงการทำงานในมุมหรือกับอุปกรณ์เสริมที่เสียหาย อย่าวางมือใกล้ล้อเจียรที่กำลังหมุน

ควรใส่อุปกรณ์ป้องกันอะไรบ้าง?

สวมใส่ แว่นตานิรภัย หน้ากากกันฝุ่น (กรอง P2) ถุงมือ และอุปกรณ์ป้องกันการได้ยินเสมอ ใช้ผ้ากันเปื้อนที่ทนทานต่อสารกัดกร่อนถ้าจำเป็น

หาอะไหล่ได้ที่ไหน?

อะไหล่มีจำหน่ายที่ตัวแทนจำหน่ายที่ได้รับอนุญาตของ Bosch หรือบนเว็บไซต์ www.bosch-pt.com ระบุหมายเลขสินค้าสิบหลักของเครื่องมือ

จัดเก็บเครื่องมืออย่างไร?

เก็บเครื่องมือในที่แห้ง ให้พ้นมือเด็ก ทำความสะอาดก่อนจัดเก็บ เก็บคู่มือการใช้งานไว้สำหรับอ้างอิงในอนาคต

คู่มือผู้ใช้ GGS 27 L Professional BOSCH

นิ่งคือสกําลังนี้

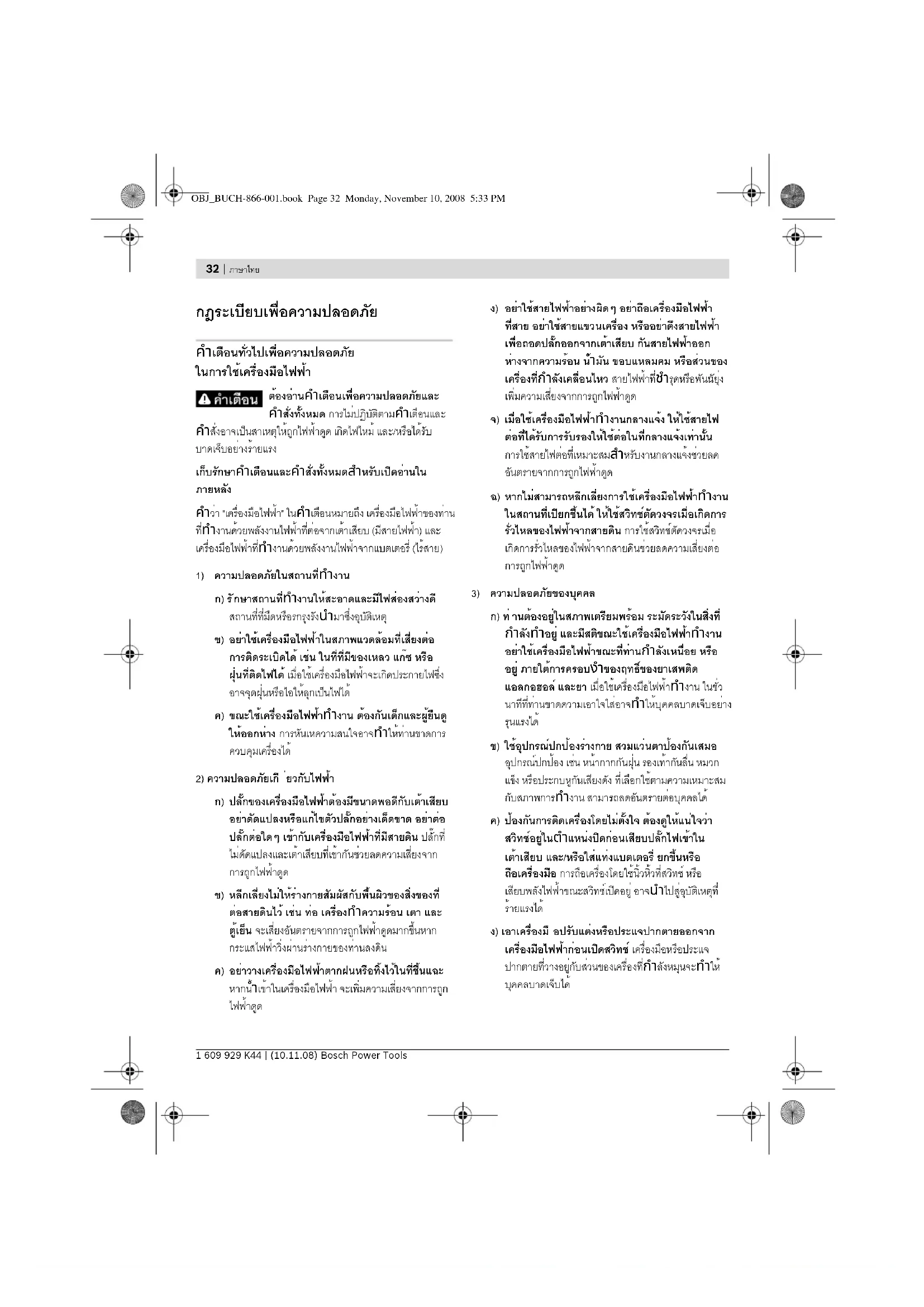

กฎระเบียบเพื่อความปลอดภัย

คำเตือนทั่วไปเพื่อความปลอดภัย ในการใช้เครื่องมือไฟฟ้า

คำเตือน

ต้องอ่านคำเตือนเพื่อความปลอดภัยและคำสั่งทั้งหมด การไม่ปฏิบัติตามคำเตือนและ

คำสั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และหรือได้รับบาดเจ็บอย่างร้ายแรง

เก็บรักษาคำเตือนและคำสั่งทั้งหมดสำหรับเปิดอ่านในภายหลัง

คำว่า "เครื่องมือไฟฟ้า" ในคำเตือนหมายถึง เครื่องมือไฟฟ้าของท่าน ที่ทำงานด้วยพลังงานไฟฟ้าที่ต่อจากเต้าเสียบ (มีสายไฟฟ้า) และ เครื่องมือไฟฟ้าที่ทำงานด้วยพลังงานไฟฟ้าจากแบตเตอรี่ (ไร้สาย)

1) ความปลอดภัยในสถานที่ทำงาน

ก) รักษาสถานที่ทำงานให้สะอาดและมีไฟส่องสว่างดี สถานที่ที่รกหรือมืดอาจนำมาซึ่งอุบัติเหตุ ข) อย่าใช้เครื่องมือไฟฟ้าในสภาพแวดล้อมที่เสี่ยงต่อการติดระเบิดได้ เช่น ในที่มีของเหลว แก๊ส หรือ ฝุ่นที่ติดไฟได้ เมื่อใช้เครื่องมือไฟฟ้าจะเกิดประกายไฟซึ่งอาจจุดฝุ่นหรือไอกันลูกเป็นไฟได้ ค) ขณะใช้เครื่องมือไฟฟ้าทำงาน ต้องกันเด็กและผู้ยืนดูให้ออกห่าง การหันเหความสนใจอาจทำให้ท่านขาดการควบคุมเครื่องได้

2) ความปลอดภัยเกี่ยวกับไฟฟ้า

ก) ปลั๊กของเครื่องมือไฟฟ้าต้องมีขนาดพอดีกับเต้าเสียบ อย่าดัดแปลงหรือแก้ไขตัวปลั๊กอย่างเด็ดขาด อย่าต่อปลั๊กต่อใด ๆ เข้ากับเครื่องมือไฟฟ้าที่มีสายดิน ปลั๊กที่ไม่ดัดแปลงและเต้าเสียบที่เข้ากันช่วยลดความเสี่ยงจากการถูกไฟฟ้าดูด ข) หลีกเลี่ยงไม่ให้ร่างกายสัมผัสกับพื้นผิวของสิ่งของที่ต่อสายดินไว้ เช่น ท่อ เครื่องทำความร้อน เตา และตู้เย็น จะเสี่ยงอันตรายจากการถูกไฟฟ้าดูดมากขึ้นหากกระแสไฟฟ้าวิ่งผ่านร่างกายของท่านลงดิน ค) อย่าให้เครื่องมือไฟฟ้าตากฝนหรือทิ้งไว้ในที่ชื้นและ หากน้ำเข้าในเครื่องมือไฟฟ้า จะเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด

ง) อย่าใช้สายไฟฟ้าอย่างผิดวิธี อย่าถือเครื่องมือไฟฟ้าที่สาย อย่าใช้สายแขวนเครื่อง หรืออย่าใช้สายไฟฟ้าเพื่อถอดปลั๊กออกจากเต้าเสียบ กันสายไฟฟ้าออกจากความร้อน น้ำมัน ขอบแหลมคม หรือส่วนของเครื่องที่กำลังเคลื่อนไหว สายไฟฟ้าที่ชำรุดหรือพันกันยุ่งเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด จ) เมื่อใช้เครื่องมือไฟฟ้าทำงานกลางแจ้ง ให้ใช้สายไฟต่อที่ได้รับการรับรองให้ใช้ต่อในที่กลางแจ้งเท่านั้น การใช้สายไฟต่อที่เหมาะสมสำหรับงานกลางแจ้งช่วยลดอันตรายจากการถูกไฟฟ้าดูด ฉ) หากไม่สามารถหลีกเลี่ยงการใช้เครื่องมือไฟฟ้าทำงานในสถานที่เปียกชื้นได้ ให้ใช้เครื่องตัดวงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดิน การใช้เครื่องตัดวงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดินช่วยลดความเสี่ยงต่อการถูกไฟฟ้าดูด

3) ความปลอดภัยของบุคคล

ก) ท่านต้องอยู่ในสภาพเตรียมพร้อม ระมัดระวังในสิ่งที่กำลังทำอยู่ และไม่ควรใช้เครื่องมือไฟฟ้าขณะทำงาน อย่าใช้เครื่องมือไฟฟ้าขณะที่ท่านกำลังเหนื่อย หรืออยู่ภายใต้การครอบงำของฤทธิ์ของยาเสพติด แอลกอฮอล์ และยา เมื่อใช้เครื่องมือไฟฟ้าทำงาน ในช่วงเวลาที่ท่านขาดความเอาใจใส่อาจทำให้บุคคลบาดเจ็บอย่างรุนแรงได้ ข) ใช้อุปกรณ์ปกป้องร่างกาย สวมแว่นตาป้องกันเสมอ อุปกรณ์ปกป้อง เช่น หน้ากากกันฝุ่น รองเท้ากันลื่น หมวกแข็ง หรือที่อุดหูกันเสียงดัง ที่เลือกใช้ตามความเหมาะสมกับสภาพการทำงาน สามารถลดอันตรายต่อบุคคลได้ ค) ป้องกันการติดเครื่องโดยไม่ตั้งใจ ต้องดูให้แน่ใจว่าสวิตช์อยู่ในตำแหน่งปิดก่อนเสียบปลั๊กไฟเข้ากับเต้าเสียบ และ/หรือใส่แท่งแบตเตอรี่ ยกขึ้นหรือถือเครื่องมือ การถือเครื่องโดยใช้นิ้วที่สวิตช์ หรือเสียบปลั๊กไฟฟ้าขณะสวิตช์เปิดอยู่ อาจนำไปสู่อุบัติเหตุที่ร้ายแรงได้ ง) เอาเครื่องมือปรับแต่งหรือประแจปากตายออกจากเครื่องมือไฟฟ้าก่อนเปิดสวิตช์ เครื่องมือปรับแต่งหรือประแจปากตายที่วางอยู่กับส่วนของเครื่องที่กำลังหมุนจะทำให้บุคคลบาดเจ็บได้

จ) หลีกเลี่ยงการตั้งท่าที่ผิดปกติ ตั้งท่ายืนที่มั่นคงและวางน้ำหนักให้สมดุลตลอดเวลา ในลักษณะนี้ท่านสามารถควบคุมเครื่องมือไฟฟ้าในสถานการณ์ที่ไม่คาดคิดได้ดีกว่า ฉ) ใส่เสื้อผ้าที่เหมาะสม อย่าใส่เสื้อผ้าหลวมหรือรุ่มร่าม เครื่องประดับ เก็บผม เสื้อผ้า และถุงมือให้ห่างจากส่วนของเครื่องที่กำลังหมุน เสื้อผ้าหลวม เครื่องประดับ และผมยาวอาจเข้าไปติดในชิ้นส่วนของเครื่องที่กำลังหมุนได้ ซ) หากต้องต่อเครื่องมือไฟฟ้าเข้ากับเครื่องดูดฝุ่นหรือเครื่องเก็บผง ดูให้แน่ใจว่าการเชื่อมต่อและการใช้งานเป็นไปอย่างถูกต้อง การใช้อุปกรณ์ดูดฝุ่นช่วยลดอันตรายที่เกิดจากฝุ่นได้

4) การใช้และการดูแลรักษาเครื่องมือไฟฟ้า

ก) อย่าใช้เครื่องมือไฟฟ้าอย่างหักโหม ใช้เครื่องมือไฟฟ้าที่ถูกต้องตรงตามลักษณะงาน เครื่องมือไฟฟ้าที่ถูกต้องจะทำงานได้ดีกว่าและปลอดภัยกว่าในระดับสมรรถภาพที่ออกแบบไว้ ข) อย่าใช้เครื่องมือไฟฟ้าที่สวิตช์เปิดปิดเสีย เครื่องมือไฟฟ้าที่ไม่สามารถควบคุมการเปิดปิดด้วยสวิตช์ได้ เป็นเครื่องมือไฟฟ้าที่ไม่ปลอดภัยและต้องส่งซ่อมแซม ค) ก่อนปรับแต่งเครื่อง เปลี่ยนอุปกรณ์ประกอบ หรือเก็บเครื่องเข้าที่ ต้องถอดปลั๊กไฟออกจากเต้าเสียบ และ/หรือถอดแท่งแบตเตอรี่ออกจากเครื่องมือไฟฟ้า มาตรการป้องกันเพื่อความปลอดภัยนี้ช่วยลดความเสี่ยงจากการติดเครื่องโดยไม่ได้ตั้งใจ ง) เมื่อเลิกใช้งานเครื่องมือไฟฟ้า ให้เก็บเครื่องไว้ในที่ที่เด็กหยิบไม่ถึง และไม่อนุญาตให้บุคคลที่ไม่คุ้นเคยกับเครื่องหรือบุคคลที่ไม่ได้อ่านคำแนะนำนี้ใช้เครื่อง เครื่องมือไฟฟ้าเป็นของอันตรายหากตกอยู่ในมือของผู้ใช้ที่ไม่ได้รับการฝึกงาน จ) เอาใจใส่ดูแลรักษาเครื่อง ตรวจสอบส่วนที่เคลื่อนไหวได้ของเครื่องว่าวางอยู่ตรงแนวหรือติดขัดหรือไม่ ตรวจสอบหาการแตกหักของชิ้นส่วนและสภาพอื่นใดที่อาจมีผลต่อการทำงานของเครื่องมือไฟฟ้า หากชำรุดต้องส่งเครื่องมือไฟฟ้าซ่อมแซมก่อนใช้งาน อุบัติเหตุหลายอย่างเกิดขึ้นเนื่องจากดูแลรักษาเครื่องไม่ดีพอ

จ) รักษาเครื่องมือตัดให้คมและสะอาด หากบำรุงรักษาเครื่องมือตัดที่คมอย่างถูกต้อง จะสามารถตัดได้ลื่นไม่ติดขัดและควบคุมได้ง่ายกว่า ข) ใช้เครื่องมือไฟฟ้า อุปกรณ์ประกอบ เครื่องมือ และอุปกรณ์อื่น ๆ ตามคำแนะนำนี้ และในลักษณะตามที่เครื่องมือไฟฟ้าประเภทนั้น ๆ กำหนดไว้ โดยต้องคำนึงถึงเงื่อนไขการทำงานและงานที่จะทำด้วย การใช้เครื่องมือไฟฟ้าทำงานที่ต่างไปจากวัตถุประสงค์การใช้งานของเครื่อง อาจนำไปสู่สถานการณ์ที่เป็นอันตรายได้

5) การบริการ

ก) ส่งเครื่องมือไฟฟ้าให้ช่างผู้เชี่ยวชาญตรวจซ่อมและใช้อะไหล่แท้เท่านั้น ในลักษณะนี้ท่านจะแน่ใจได้ว่าเครื่องมือไฟฟ้าอยู่ในสภาพที่ปลอดภัย

คำเตือนเพื่อความปลอดภัยสำหรับเครื่องขัดตรง

กฎเพื่อความปลอดภัยร่วมกันสำหรับการขัด

▶ เครื่องมือไฟฟ้านี้ผลิตขึ้นเพื่อทำหน้าที่เป็นเครื่องขัด กรุณาปฏิบัติตามคำแนะนำเพื่อความปลอดภัย คำสั่ง ภาพประกอบ และรายละเอียดทั้งหมดที่จัดส่งมาพร้อมกับเครื่องมือไฟฟ้านี้ การละเลยไม่ปฏิบัติตามคำสั่งทั้งหมดที่ระบุด้านล่างนี้อาจทำให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และหรือบาดเจ็บสาหัสได้ เครื่องมือไฟฟ้านี้ไม่เหมาะสมสำหรับใช้กับกระดาษทราย ทำงานด้วยแปรงลวด ขัดเงา และขัดเพื่อตัดออก การใช้เครื่องมือไฟฟ้าทำงานที่ไม่ได้ถูกออกแบบมาสำหรับงานนั้น ๆ อาจทำให้เกิดอันตรายและบาดเจ็บได้ อย่าใช้อุปกรณ์ประกอบที่ผู้ผลิตมิได้แนะนำให้ใช้ และมิได้ออกแบบไว้ให้ใช้เฉพาะกับเครื่องมือไฟฟ้านี้ ด้วยเหตุเพียงเพราะท่านสามารถประกอบอุปกรณ์เข้ากับเครื่องมือไฟฟ้าของท่านได้ ก็มิได้เป็นการรับรองว่าท่านจะปฏิบัติงานได้อย่างปลอดภัย ความเร็วที่กำหนดของอุปกรณ์ประกอบอย่างน้อยที่สุดต้องสูงเท่ากับความเร็วที่กำหนดสูงสุดที่ระบุไว้บนเครื่องมือไฟฟ้า อุปกรณ์ประกอบที่หมุนเร็วกว่าความเร็วที่กำหนดของตัวเองอาจกระเด็นออกเป็นชิ้น ๆ

▶ เส้นผ่าศูนย์กลางรอบนอกและความหนาของอุปกรณ์ประกอบของท่านต้องอยู่ในพิกัดความสามารถของเครื่องมือไฟฟ้าของท่าน อุปกรณ์ประกอบที่ผิดขนาดจะได้รับการป้องกันและควบคุมได้ไม่เพียงพอ ▶ แกนของจานขัด จานเกลียว แผ่นหนุน และอุปกรณ์ประกอบอื่นๆ ต้องมีขนาดประกอบเข้าพอดีกับแกนของเครื่องมือไฟฟ้า อุปกรณ์ประกอบที่มีรูปลอกแกนไม่เข้าคู่กับแกนของเครื่องมือไฟฟ้าจะหมุนเสียหลัก สั่นตัวมาก และอาจทำให้ขาดการควบคุม อย่าใช้อุปกรณ์ประกอบที่ชำรุด ตรวจสอบอุปกรณ์ประกอบก่อนใช้งานทุกครั้ง เช่น จานขัดให้ดูรอยเป็นและรอยแตกร้าว แผ่นหนุนให้ดูรอยแตกร้าว รอยฉีก หรือรอยสึกหรอที่มากเกินไป แรงลวดให้ดูการโยกคลอนหรือการแตกหักของเส้นลวด หากเครื่องมือไฟฟ้าหรืออุปกรณ์ประกอบตกพื้น ให้ตรวจสอบความเสียหายหรือประกอบอุปกรณ์ที่ไม่ชำรุดเข้า เมื่อตรวจสอบและใส่อุปกรณ์ประกอบเสร็จแล้ว ตัวท่านเองและตัวบุคคลที่อยู่ใกล้เคียงต้องออกห่างจากแนวระดับอุปกรณ์ประกอบที่หมุน และเปิดเครื่องมือไฟฟ้าเดินตัวเปล่าที่ความเร็วรอบสูงสุดนาน 1 นาที ตามปกติอุปกรณ์ประกอบที่ชำรุดจะแตกออกเป็นชิ้นๆ ในช่วงเวลาทดสอบวิ่งนี้ ▶ สวมอุปกรณ์ป้องกันเฉพาะตัว สุดแล้วแต่กรณีให้ใช้หน้ากากป้องกันใบหน้า แว่นตากันลมและฝุ่นหรือแว่นตาป้องกันอันตราย สุดแล้วแต่ความเหมาะสมให้สวมหน้ากากกันฝุ่น รวมทั้งอุปกรณ์หูป้องกันเสียงดัง รวมถุงมือ และสวมผ้ากันเปื้อนพิเศษที่สามารถกันผงขัดหรือเศษชิ้นงานออกจากตัวท่านได้ แว่นป้องกันตาต้องสามารถหยุดเศษผงที่ปลิวออกที่เกิดจากการปฏิบัติงานแบบต่างๆ ได้ การได้ยินเสียงดังมากเป็นเวลานานอาจทำให้ท่านสูญเสียการได้ยิน กันบุคคลที่อยู่ใกล้เคียงให้อยู่ในระยะปลอดภัยห่างจากบริเวณทำงาน บุคคลใดที่เข้ามายังบริเวณทำงานต้องสวมอุปกรณ์ป้องกันเฉพาะตัว เศษวัสดุชิ้นงานหรืออุปกรณ์ประกอบที่แตกหักอาจปลิวออกนอกจุดปฏิบัติงานและทำให้บาดเจ็บได้ ▶ เมื่อทำงานในบริเวณที่อุปกรณ์ตัดอาจสัมผัสสายไฟฟ้าที่ซ่อนอยู่หรือสายไฟฟ้าของเครื่อง ต้องจับเครื่องมือไฟฟ้าตรงด้ามจับที่หุ้มฉนวนเท่านั้น หากอุปกรณ์ตัดสัมผัสสายที่มีกระแสไฟฟ้าไหลผ่านจะทำให้ส่วนที่เป็นโลหะของเครื่องมือไฟฟ้าเกิดมีกระแสไฟฟ้าด้วย และส่งผลให้ผู้ใช้เครื่องถูกไฟฟ้ากระตุกได้

จับสายไฟฟ้าออกจากอุปกรณ์ประกอบที่กำลังหมุน ท่านควบคุมเครื่องมือไฟฟ้าไม่อยู่ เครื่องอาจตัดสายไฟฟ้าหรือสายไฟฟ้าถูกดึงรั้งไว้ และมือหรือแขนของท่านอาจถูกกระชากเข้าหาอุปกรณ์ประกอบที่กำลังหมุน ▶ อย่าวางเครื่องมือไฟฟ้าลงบนพื้นจนกว่าอุปกรณ์ประกอบจะหยุดหมุนและนิ่งอยู่กับที่แล้ว อุปกรณ์ประกอบที่หมุนอยู่อาจเฉี่ยวกับพื้นและกระชากเครื่องมือไฟฟ้าออกจากการควบคุมของท่าน ▶ อย่าเปิดเครื่องมือไฟฟ้าทำงานขณะถือเครื่องไว้ข้างตัว เสื้อผ้าของท่านอาจเกี่ยวพันกับอุปกรณ์ประกอบที่กำลังหมุนโดยไม่ตั้งใจ และดึงอุปกรณ์ประกอบเข้าหาร่างกายของท่านได้ ▶ กำหนดความสะอาดช่องระบายอากาศของเครื่องมือไฟฟ้าอย่างสม่ำเสมอ พัดลมของมอเตอร์จะดูดฝุ่นเข้าไปในหม้อครอบ และผงโลหะที่พักสะสมกันมากๆ อาจก่อให้เกิดอันตรายจากไฟฟ้าได้ อย่าใช้เครื่องมือไฟฟ้าทำงานใกล้วัตถุติดไฟได้ ประกายไฟสามารถจุดวัตถุเหล่านี้ให้ลุกเป็นไฟ ▶ อย่าใช้อุปกรณ์ประกอบที่ต้องใช้สารหล่อเย็นที่เป็นของเหลว การใช้น้ำหรือสารหล่อเย็นอื่นๆ ที่เป็นของเหลว อาจทำให้กระแสไฟฟ้าวิ่งผ่านเข้าตัวจนเสียชีวิตหรือถูกไฟฟ้ากระตุกได้

การตีกลับและคำเตือนเกี่ยวเนื่อง

การติดขัดของจานขัดหรืออุปกรณ์ประกอบอื่นใดที่เกิดจากงานชิ้น แผ่นหมุน แข่ง และอุปกรณ์ประกอบอื่นใดเกิดบิดหรือถูกหนีบอย่างรุนแรง กำลังหมุน การบิดหรือการเพี้ยนวัสดุทำให้อุปกรณ์ประกอบที่ กำลังหมุนหยุดกระทันหัน ด้วยเหตุนี้เครื่องมือไฟฟ้าที่ขาดการ ควบคุมจึงถูกเหวี่ยงไปในทิศทางตรงกันข้ามกับการหมุนของ อุปกรณ์ประกอบ ณ จุดที่เกิดการติดขัด ตัวอย่างเช่น หาก จานขัดถูกหนีบอย่างหรือบิดโดยชิ้นงาน ขอบของจานขัดที่จะ อยู่ในจุดบิดอาจจมเข้าในพื้นผิวของชิ้นงาน ทำให้จานขัดเป็น ออกมาหรือดีดกลับ จานขัดอาจจะกระโดดเข้าหาหรือกระโดด ออกจากผู้ใช้เครื่อง ทั้งนี้ขึ้นอยู่กับทิศทางเคลื่อนที่ของจานขัด ณ จุดบิด ในสถานการณ์เช่นนี้จานขัดอาจจะได้รับความเสียหายได้ การดีดกลับเป็นผลจากการใช้เครื่องมือไฟฟ้าในทางที่ผิดหรือมี กระบวนการหรือเนื้อหาการทำงานที่ไม่ถูกต้อง และสามารถ หลีกเลี่ยงได้ด้วยการป้องกันไว้ล่วงหน้าอย่างถูกต้อง ดังคำแนะนำ ด้านล่างนี้

จับเครื่องมือไฟฟ้าให้แน่น และตั้งตัวและแขนให้อยู่ในตำแหน่งที่ต้านรับแรงดีดกลับ หากมีด้ามจับเพิ่ม ต้องใช้ด้ามจับเพิ่มร่วมด้วยเสมอ เพื่อควบคุมการดีดกลับหรือกำลังสะท้อนจากแรงบิดขณะสตาร์ทเครื่องให้ได้ดีที่สุด ผู้ใช้เครื่องสามารถควบคุมกำลังสะท้อนจากแรงบิดหรือการดีดกลับได้ หากระมัดระวังอย่างถูกต้อง ▶ อย่าเอามือเข้าใกล้ชิ้นงานที่กำลังหมุน อุปกรณ์ประกอบอาจดีดกลับมาที่มือของท่านได้ อย่าให้ร่างกายของท่านอยู่ในบริเวณที่เครื่องมือไฟฟ้าจะเคลื่อนเข้าหากมีการดีดกลับ การดีดกลับจะผลักเครื่องมือไฟฟ้าไปยังทิศทางตรงกันข้ามกับการเคลื่อนที่ของจานขัด ณ จุดนั้น ใช้ความระมัดระวังเป็นพิเศษเมื่อใช้เครื่องทำงานบริเวณมุม ขอบแหลมคม ฯลฯ หลีกเลี่ยงไม่ให้อุปกรณ์ประกอบกระแทกและหนีบรั้งกับชิ้นงาน มุม ขอบแหลมคม และการกระแทกมักจะหนีบรั้งอุปกรณ์ประกอบที่กำลังหมุน และทำให้ขาดการควบคุมหรือทำให้เกิดการดีดกลับ ▶ อย่าประกอบใบเลื่อยสำหรับเจาะไม้หรือเลื่อยมีฟัน ใบเลื่อยเหล่านี้ทำให้เกิดการดีดกลับและสูญเสียการควบคุมบ่อยครั้ง

กฎเพื่อความปลอดภัยเฉพาะสำหรับการขัด

จานที่ใช้ต้องเป็นชนิดเดียวกันกับที่แนะนำให้ใช้กับเครื่องมือไฟฟ้าของท่าน และให้ใช้การ์ดเฉพาะที่ออกแบบไว้สำหรับใช้ร่วมกับจานที่เลือกใช้เท่านั้น จานที่ไม่ได้ออกแบบไว้สำหรับใช้กับเครื่องมือไฟฟ้าจะได้รับการป้องกันไม่เพียงพอและไม่ปลอดภัย ต้องใช้จานตามประโยชน์การใช้งานที่แนะนำเท่านั้น ตัวอย่างเช่น อย่าใช้ด้านข้างของจานตัดสำหรับขัดวัสดุ จานตัดถูกผลิตขึ้นเพื่อให้ใช้ตรงขอบนอกของจานขัดวัสดุ และด้านข้างที่ตัดลงบนแผ่นจานอาจทำให้จานแตกและเสียหายได้ ใช้หน้าแปลนจานที่ไม่ชำรุดที่มีขนาดและรูปทรงถูกต้องสำหรับจานที่ท่านเลือกใช้ หน้าแปลนจานที่ถูกต้องช่วยหนุนจาน และด้วยเหตุนี้จึงลดการแตกหักของจาน หน้าแปลนสำหรับงานตัดเจ้ามีลักษณะแตกต่างจากหน้าแปลนสำหรับงานขัด อย่างที่ใช้กับเครื่องมือไฟฟ้าขนาดใหญ่กว่าอย่าเผื่อไว้สำหรับเครื่องมือไฟฟ้าขนาดใหญ่กว่าไม่เหมาะสมจะนำมาเข้ากับเครื่องมือไฟฟ้าขนาดเล็กที่มีความเร็วสูงกว่า และอาจแตกระเบิดได้

คำสั่งเพิ่มเติมเพื่อความปลอดภัย

รวมแว่นตาป้องกันอันตราย

ใช้เครื่องตรวจที่เหมาะสมตรวจหาสายไฟฟ้า หรือสายโทรศัพท์ ที่อาจซ่อนอยู่ในบริเวณที่ทำงาน หรือขอความช่วยเหลือจากบริษัทสาธารณูปโภคในท้องถิ่น การสัมผัสกับสายไฟฟ้าอาจทำให้เกิดไฟไหม้หรือถูกไฟฟ้าดูด การทำให้ท่อแก๊สเสียหายอาจทำให้เกิดระเบิด การเจาะเข้าในท่อน้ำ ทำให้ทรัพย์สินเสียหาย หรืออาจเป็นเหตุให้ถูกไฟฟ้าดูดได้ ▶ ปิดสวิตช์เปิด-ปิดและสับสวิตช์ไปที่ตำแหน่งปิดเมื่อการจ่ายกระแสไฟฟ้าหยุดชะงัก เช่น ในกรณีที่ไฟดับหรือปลั๊กไฟฟ้าหลุดออก ในลักษณะนี้จะช่วยป้องกันไม่ให้เครื่องติดสวิตช์กะทันหันอย่างควบคุมไม่ได้ ยึดชิ้นงานให้แน่น การยึดชิ้นงานโดยสร้างขาหรือแท่นจับ จะมั่นคงกว่าการยึดด้วยมือ ▶ รักษาสถานที่ทำงานให้สะอาด การผสมผสานของวัสดุ ก่อให้เกิดอันตรายอย่างยิ่ง ฝุ่นที่ได้จากโลหะน้ำหนักเบาอาจลุกไหม้หรือระเบิดได้ อย่าใช้เครื่องที่สายไฟฟ้าขาด หากสายไฟฟ้าขาดขณะทำงาน อย่าสัมผัสสายไฟฟ้าที่ขาด ให้ดึงปลั๊กไฟฟ้าหลักออกจากเต้าเสียบ สายไฟฟ้าที่ขาดเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูดจากไฟดูด

ลักษณะหน้าที่

ต้องอ่านคำเตือนเพื่อความปลอดภัยและคำสั่งทั้งหมด การไม่ปฏิบัติตามคำเตือนและคำสั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และหรือได้รับบาดเจ็บอย่างรุนแรง

ขณะอ่านคู่มือการใช้งานเครื่อง ให้เปิดหน้าที่แสดงภาพประกอบของเครื่องและเปิดค้างไว้

ประโยชน์การใช้งานของเครื่อง

เครื่องนี้ออกแบบมาเพื่อใช้ขัดและลบเสี้ยนโลหะออกโดยใช้เครื่องมือขัดที่ทำจากแร่คอรันดัม และเพื่อใช้งานกับจานขัด

ส่วนประกอบผลิตภัณฑ์

ลำดับเลขของส่วนประกอบผลิตภัณฑ์อ้างถึงส่วนประกอบของเครื่องที่แสดงในหน้าภาพประกอบ

1 แหวนรัตด้านเครื่องมือ 2 น็อตยึด 3 แกนเครื่อง

4 ปลอกแทน 5 สวิตช์เปิด-ปิด 6 ปุ่มตั้งความเร็วรอบล่วงหน้า (GGS 7 C/GGS 27 LC) 7 ประแจปากตายขนาด 17 มม.

*อุปกรณ์ประกอบที่แสดงหรือระบุไม่รวมอยู่ในการจัดส่งมาตรฐาน กรุณาดูอุปกรณ์ประกอบทั้งหมดในรายการแสดงอุปกรณ์ประกอบของเรา

ข้อมูลทางเทคนิค

เครื่องขัดคอตรง		GGS 7Professional	GGS 7 CProfessional	GGS 27 LProfessional	GGS 27 LCProfessional
หมายเลขสินค้า		0 601 212 0..	0 601 212 7..	0 601 215 0..	0 601 215 7..
กําลังไฟฟ้าเข้ากําหนด	วัตต์	500 600 500 600
กําลังไฟฟ้าออก	วัตต์	270 360 300 360
ความเร็วรอบกําหนด	รอบ/นาที	7000	7000	27000	27000
การปรับส่วนควบคุมความเร็วรอบ	รอบ/นาที	-	3100 - 7000	-	12000 - 27000
เส้นผ่าศูนย์กลางแหวนรัตถ้าน สูงสุด	มม.	8	8	8	8
เส้นผ่าศูนย์กลางปลอกแกน	มม.	35	35	35	35
เส้นผ่าศูนย์กลางเครื่องมือชัด สูงสุด	มม.	45	45	25	25
การควบคุมค่าคงที่ด้วยระบบอิเล็กทรอนิกส์		-	●	-	●
การตั้งความเร็วรอบล่วงหน้า		-	●	-	●
น้ําหนักตามระเบียบการ-EPTA-Procedure01/2003	กก.	1,6	1,7	1,6	1,6
ระดับความปลอดภัย		/	/	/	/

ค่าที่กำหนดให้กับแรงดันไฟฟ้าที่ระบุ (U) 230/240 (โวลต์) ค่าที่กำหนดแม่นยำสำหรับแรงดันไฟฟ้าต่ำ และโมเดลสำหรับประเทศไทย โปรดตรวจสอบเครื่องหมายบนแผ่นป้ายของเครื่อง

การประกอบ

ถอดปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง

การประกอบเครื่องมือขัด (ดูภาพประกอบ A)

• ทำความสะอาดแกนเครื่องขัด 3 และทุกชิ้นสว่านที่จะประกอบเข้า
• จับแกนเครื่องขัด 3 ตรงพื้นผิวสำหรับวางประแจด้วยประแจปากตาย 7 (ขนาด 17 มม.)
• คลายน็อตยึด 2 ด้วยประแจปากตาย 7 (ขนาด 17 มม.) โดยหมุนไปในทิศทวนเข็มนาฬิกา
• ใส่ก้านเครื่องมือขัดเข้าในแหวนรัด 1 จนสุด
• ขันน็อตยึด 2 ด้วยประแจปากตาย 7 (ขนาด 17 มม.) โดยหมุนไปในทิศตามเข็มนาฬิกา

เครื่องมือขัดต้องวิ่งเป็นวงกลมรวมศูนย์เดียวกันอย่างแท้จริง อย่าใช้เครื่องมือขัดที่ชำรุดหรือเสียสมดุลอีกต่อไป หากเครื่องมือเสียสมดุล ต้องเปลี่ยนเครื่องมือใหม่ ปรับเครื่องมือให้ตัวอยู่กับที่ (อุปกรณ์ประกอบ) หรือเปลี่ยนเครื่องมือใหม่ ท่านสามารถใช้คีมเพื่อตัดอุปกรณ์ขัดจากรูปทรงพื้นฐานให้เป็นรูปทรงพิเศษต่างๆ ได้

อย่าขันแหวนรัดของน็อตให้แน่นหากไม่มีอุปกรณ์ขัดประกอบอยู่ มิฉะนั้นแหวนรัดอาจชำรุดได้

การดูดฝุ่น/ซื้อเลื่อย

ฝุ่นที่ได้จากวัสดุ เช่น สีเคลือบผิวที่มีสารตะกั่ว ไม้บางประเภท ราคุ และโลหะ อาจเป็นอันตรายต่อสุขภาพ การสัมผัสหรือการหายใจเอาฝุ่นเข้าไปอาจทำให้เกิดปฏิกิริยาแพ้ฝุ่น และ/หรือนำมาซึ่งโรคติดเชื้อระบบหายใจแก่ผู้ใช้เครื่องหรือผู้ที่อยู่ใกล้เคียง

ฝุ่นบางประเภท เช่น ฝุ่นไม้โอ๊ค หรือไม้บีช จัดเป็นสารที่ทำให้เกิดมะเร็ง โดยเฉพาะอย่างยิ่งเมื่อผสมกับสารเติมแต่งเพื่อบำบัดไม้ (โครเมต ผลิตภัณฑ์รักษาเนื้อไม้) สำหรับวัสดุที่มีแอสเบสต์ต้องให้ผู้เชี่ยวชาญทำงานเท่านั้น

• จัดสถานที่ทำงานใหม่และการระบายอากาศที่ดี
• ขอแนะนำให้สวมหน้ากากป้องกันการติดเชื้อที่มีระดับการกรอง P2

ปฏิบัติตามกฎข้อบังคับเกี่ยวกับวัสดุชิ้นงานที่บังคับใช้ในประเทศไทยของท่าน

การปฏิบัติงาน

เริ่มต้นปฏิบัติงาน

▶ ให้สังเกตแรงดันไฟฟ้า! แรงดันไฟฟ้าจากแหล่งจ่ายไฟฟ้าต้องมีค่าตรงกับค่าแรงดันไฟฟ้าที่ระบุไว้บนแผ่นป้ายพิกัดเครื่อง

การเปิด-ปิดเครื่อง

เปิดเครื่อง โดยกดสวิตช์เปิด-ปิด 5 ไปข้างหน้า

ล็อกสวิตช์เปิด-ปิด 5 โดยกดสวิตช์เปิด-ปิด 5 ลงค้างไว้ แล้วเลื่อนไปข้างหน้าเพื่อล็อก

ปิดเครื่อง โดยปล่อยนิ้วจากสวิตช์เปิด-ปิด 5 หรือในกรณีที่สวิตช์ถูกล็อกอยู่ ให้กดที่ส่วนท้ายของสวิตช์เปิด-ปิด 5 ลงสั้นๆ แล้วปล่อยนิ้ว

▶ ตรวจสอบสภาพเครื่องมือขัดก่อนใช้งาน เครื่องมือขัดต้องประกอบเข้าอย่างถูกต้องและสามารถหมุนได้อย่างอิสระ ทำการทดสอบโดยเปิดเครื่องเดินตัวเปล่าอย่างน้อย 1 นาที อย่าใช้เครื่องมือขัดที่ชำรุด เสียศูนย์ หรือสั่น เครื่องมือขัดที่ชำรุดอาจแตกและทำให้บาดเจ็บได้

การควบคุมความเร็วด้วยระบบอิเล็กทรอนิกส์ (GGS 7 C/GGS 27 LC)

ระบบอิเล็กทรอนิกส์ที่ทำให้ความเร็วรอบขณะเดินตัวเปล่าและขณะใช้งานเครื่องมีค่าคงที่ และทำให้เครื่องเดินเรียบ

การตั้งความเร็วรอบล่วงหน้า (GGS 7 C/GGS 27 LC)

ความเร็วรอบที่ต้องการสามารถตั้งล่วงหน้าด้วยปุ่มตั้งความเร็วรอบล่วงหน้า 6 (ตั้งได้แม้ขณะเครื่องกำลังเดินอยู่)

ความเร็วรอบที่ต้องการขึ้นอยู่กับประเภทของวัสดุชิ้นงานและเส้นผ่านศูนย์กลางของเครื่องมือ กำหนดการตั้งค่าที่ดีที่สุดได้จากการทดสอบภาคปฏิบัติ

ตำแหน่งปุ่มหมุน ความเร็วรอบเดินตัวเปล่า (นาที) GGS 7 C GGS 27 LC

1 3100 12000
2	4150 16000
3	5450 21000
4	6200 24000
5	6700 26000
6	7000 27000

การบำรุงรักษาและการบริการ

การบำรุงรักษาและการทำความสะอาด

▶ ถอดปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง ▶ เพื่อให้ทำงานได้อย่างถูกต้องและปลอดภัย ต้องรักษาเครื่องและช่องระบายอากาศให้สะอาดอยู่เสมอ

▶ เมื่อใช้เครื่องทำงานหนัก ฝุ่นจากการเจียโลหะซึ่งมีคุณสมบัติเป็นฉนวนความร้อนและกระแสไฟฟ้าได้จะสะสมอยู่ภายในตัวเครื่อง ซึ่งอาจส่งผลเสียต่อฉนวนป้องกันเครื่อง ในกรณีเช่นนี้ ขอแนะนำให้ใช้เครื่องดูดฝุ่นจากภายนอกดูดฝุ่นออก และเป่าช่องระบายอากาศบ่อย ๆ รวมทั้งติดตั้งอุปกรณ์ป้องกันกระแสไฟฟ้าบกพร่อง (RCD)

เครื่องมือไฟฟ้านี้ผ่านกรรมวิธีการผลิตและตรวจสอบอย่างละเอียดที่เกณฑ์มาแล้ว ยังกระนั้น หากเครื่องขัดข้อง ต้องส่งเครื่องไปยังบริการหลังการขายสำหรับเครื่องมือไฟฟ้าบอช เพื่อซ่อมแซม

เมื่อต้องการสอบถามและสั่งซื้ออะไหล่ กรุณาแจ้งหมายเลขสินค้าสิบหลักบนแผ่นป้ายรุ่นของเครื่องทุกครั้ง

การบริการหลังการขายและการให้คำแนะนำลูกค้า

ศูนย์บริการหลังการขายของเรายินดีตอบคำถามของท่านที่เกี่ยวกับการบำรุงรักษาและการซ่อมแซมผลิตภัณฑ์ รวมทั้งเรื่องอะไหล่ ภาพขยาย และข้อมูลเกี่ยวกับอะไหล่ กรุณาดูที่: www.bosch-pt.com

ทีมงานให้คำปรึกษาลูกค้าของเราพร้อมให้คำแนะนำที่ดีที่สุดแก่ท่าน ในเรื่องการซื้อผลิตภัณฑ์ การใช้งานและการปรับแต่งผลิตภัณฑ์ และอุปกรณ์ประกอบต่างๆ

ในกรณีประกัน ซ่อมแซม หรือซื้อชิ้นส่วนมาเปลี่ยน กรุณาติดต่อผู้ขายที่ได้รับแต่งตั้งเท่านั้น

ประเทศไทย

สำนักงาน

บริษัท โรงเร็ต บัจช จำกัด

ชั้น 11 ตึกลิเบอร์ตี สแควร์

287 ถนนสีลม

10500

โทรศัพท์ [phone] - 1888 (10 หมายเลข)

โทรสาร [phone]

ตู้ไปรษณีย์

บริษัท โรเบิร์ต บอช จำกัด

แผนกเครื่องมือไฟฟ้า

อุปณ. 20 54

10501

ประเทศไทย

ศูนย์บริการซ่อมและฝึกอบรม

ศูนย์บริการซ่อมและฝึกอบรมบัตร

2869-2869/1 ซอยบานกลงย

ถนนพระรามที่ 4 (科技进步รถไฟสายปากน้ำเก่า)

พระขนง

10110

ประเทศไทย

โทรศัพท์ +66 (0)2 / 6 71 78 00 -4

โทร +66 (0)2 / 2 49 42 96

โทรสาร +66 (0)2 / 249 5299

การกำจัดขยะ

เครื่องมือ อุปกรณ์ประกอบ และหีบห่อ ต้องนำไปแยกประเภทวัสดุ เพื่อนำกลับมาใช้ใหม่โดยไม่ทำลายสภาพแวดล้อม
