ประเภทผลิตภัณฑ์	สว่านไฟฟ้าอุตสาหกรรมไร้สาย
ยี่ห้อ	บ๊อช
รุ่น	ANGLE EXACT 12V6600 Professional
แรงดันไฟฟ้าที่กำหนด	12 V
ประเภทแบตเตอรี่	ลิเธียมไอออน (ไม่รวม)
น้ำหนัก (ไม่รวมแบตเตอรี่)	0,7 กก.
น้ำหนักพร้อมหัวเอียง (สูงสุด)	1,4 กก.
ความเร็วรอบไร้โหลด (ขึ้นอยู่กับรุ่น)	134 - 1 100 รอบ/นาที
แรงบิดขันสูงสุด (ขึ้นอยู่กับรุ่น)	0,5 - 6,5 Nm
แรงบิดสูงสุดในโหมด Power Boost	สูงสุด 12 Nm (ขึ้นอยู่กับรุ่น)
ระดับการป้องกัน	IP20
ช่วงอุณหภูมิการใช้งาน	-20 °C ถึง +50 °C
ช่วงอุณหภูมิการชาร์จ	0 °C ถึง +35 °C
หัวเอียง	หมุนได้ 360°, ติดตั้งต่อเนื่อง
คลัตช์หยุด	ปรับได้, ควบคุมตามแรงบิด
แสดงผลการขัน	LED สีเขียว (ถึงแรงบิด) / สีแดง (ไม่ถึง)
การป้องกันการสตาร์ทซ้ำ	ใช่ (หน่วงเวลา 0.7 วินาที)
การป้องกันการโอเวอร์โหลด	หยุดอัตโนมัติเมื่อร้อนเกินไป
การตั้งค่าผ่าน USB	ใช่ (ซอฟต์แวร์ EXACT Configurator)
ระบบแขวน	รวมคานแขวน
อุปกรณ์เสริมที่ให้มา	เครื่องมือปรับตั้ง, ประแจปากตาย (ขึ้นอยู่กับรุ่น)
การบำรุงรักษา	ทำความสะอาดเป็นประจำ; ตรวจสอบทุก 100,000 ครั้งของการขัน
บริการหลังการขาย	บริการหลังการขายของ Bosch (โทร. 09 70 82 12 26)

คำถามที่พบบ่อย - ANGLE EXACT 12V6600 Professional BOSCH

จะปรับแรงบิดขันได้อย่างไร?

ใช้เครื่องมือปรับตั้งที่ให้มา เลื่อนฝาครอบคลัตช์ไปด้านหลัง สอดเครื่องมือเข้าในร่องของแผ่นปรับแล้วหมุน: ตามเข็มนาฬิกาเพื่อเพิ่มแรงบิด ทวนเข็มนาฬิกาเพื่อลดแรงบิด ใส่ฝาครอบกลับหลังการปรับ

จะเปลี่ยนอุปกรณ์ทำงานได้อย่างไร?

ขึ้นอยู่กับประเภทของด้ามจับ: สำหรับสี่เหลี่ยมตัวผู้ ดันสลักแล้วถอดอุปกรณ์; สำหรับหกเหลี่ยมกลวง ใช้คีมปลดออก; สำหรับหัวจับแบบเร็ว ดึงแหวนไปข้างหน้า ใส่อุปกรณ์แล้วปล่อย

จะปรับทิศทางหัวเอียงได้อย่างไร?

คลายน็อตล็อกด้วยเครื่องมือที่เหมาะสม หมุนหัวเอียง 360° ไปยังตำแหน่งที่ต้องการ แล้วขันน็อตล็อกกลับด้วยแรงบิดที่กำหนด (ดูข้อมูลทางเทคนิค)

ควรทำอย่างไรหาก LED กระพริบ?

หาก LED สีเหลืองกระพริบ แสดงว่าแบตเตอรี่เหลือน้อย (เหลือการขันอีก 6 ถึง 8 ครั้ง) หากกระพริบหลังหยุดทำงาน แสดงว่าเครื่องร้อนเกินไป: รอให้ LED ดับก่อนเริ่มใหม่

จะชาร์จแบตเตอรี่ได้อย่างไร?

ใช้เฉพาะเครื่องชาร์จที่แนะนำ (GAL 12... หรือ GAX 18...) อุณหภูมิแวดล้อมต้องอยู่ระหว่าง 0 °C ถึง +35 °C แบตเตอรี่ลิเธียมไอออนถูกจัดส่งมาโดยมีประจุบางส่วน; ควรชาร์จจนเต็มก่อนใช้งานครั้งแรก

จะตั้งค่าเครื่องผ่าน USB ได้อย่างไร?

เชื่อมต่อเครื่องกับคอมพิวเตอร์ด้วยสาย USB 2.0 type A / micro-USB 2.0 type B (มีชีลด์, ยาวสูงสุด 1 ม.) และใช้ซอฟต์แวร์ BOSCH EXACT Configurator (เวอร์ชัน 5.2 ขึ้นไป) เพื่อตั้งค่าความเร็ว จำนวนขั้นตอน การป้องกันการสตาร์ทซ้ำ ฯลฯ

จะทำความสะอาดเครื่องได้อย่างไร?

ถอดแบตเตอรี่ก่อนการบำรุงรักษาใดๆ ทำความสะอาดเครื่องและช่องระบายอากาศเป็นประจำด้วยผ้าแห้ง ห้ามใช้ผลิตภัณฑ์ที่มีฤทธิ์รุนแรง

ควรทำอย่างไรหากเกิดการโอเวอร์โหลด?

เครื่องจะหยุดทำงานอัตโนมัติ ปล่อยสวิตช์เปิด/ปิดและรอสักครู่จนอุณหภูมิลดลงก่อนเริ่มใหม่ หากปัญหายังคงอยู่ ให้ลดความเร็วหรือแรงบิด

จะขนส่งแบตเตอรี่อย่างปลอดภัยได้อย่างไร?

แบตเตอรี่ลิเธียมไอออนอยู่ภายใต้กฎระเบียบเกี่ยวกับสารอันตราย สำหรับการขนส่งโดยบุคคลที่สาม ให้บรรจุแบตเตอรี่โดยปกป้องขั้วต่อและไม่ให้เคลื่อนที่ภายในบรรจุภัณฑ์ ปฏิบัติตามข้อกำหนดท้องถิ่น

จะหาอะไหล่ได้ที่ไหน?

ดูที่เว็บไซต์ www.bosch-pt.com สำหรับภาพระเบิดและอะไหล่ คุณยังสามารถติดต่อฝ่ายบริการหลังการขายของ Bosch ที่ 09 70 82 12 26 หรือทางอีเมลที่ [e-mail]

คู่มือผู้ใช้ ANGLE EXACT 12V6600 Professional BOSCH

คู่มือการใช้งานฉบับนี้

ด้านแบบ

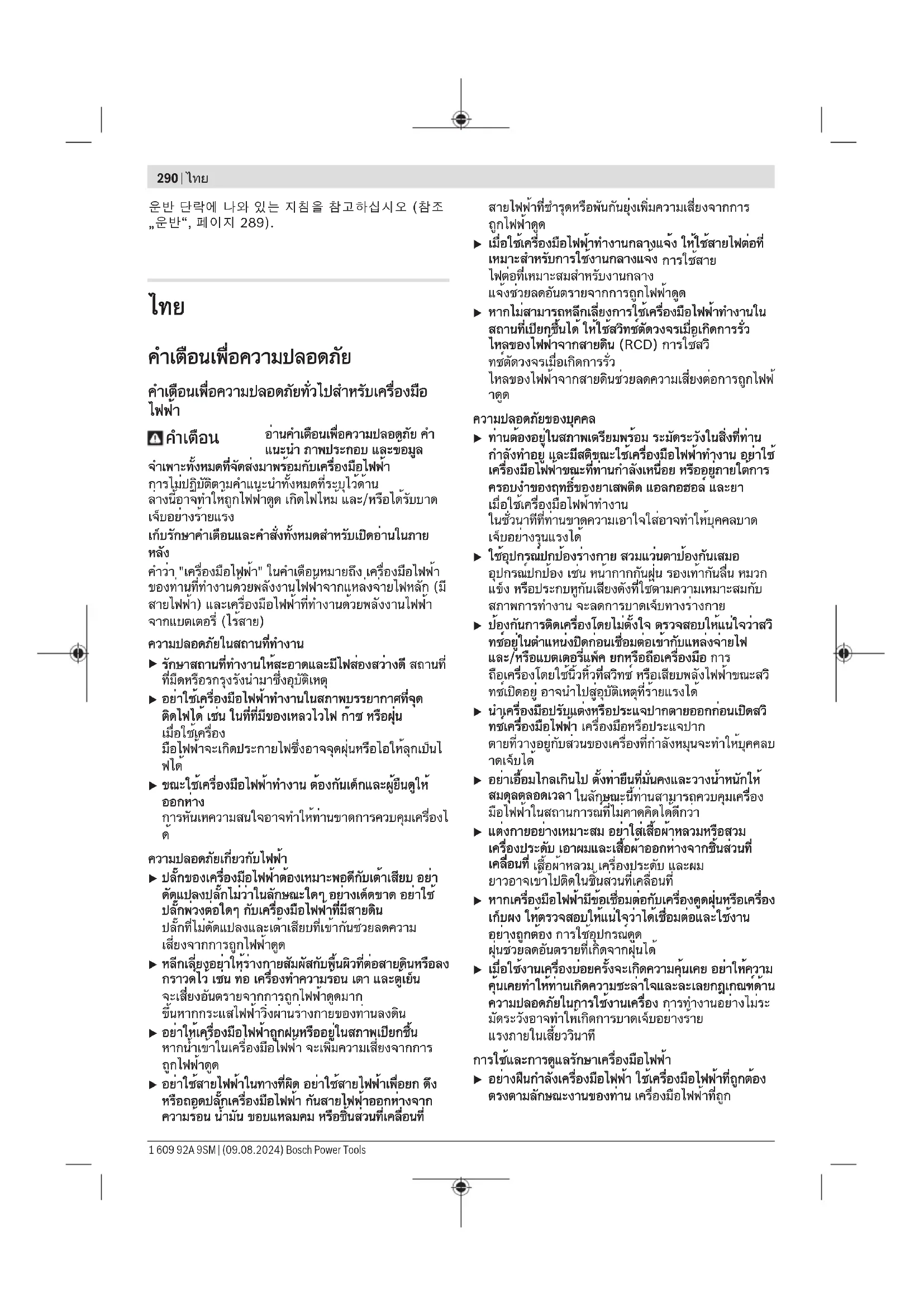

คำเตือนเพื่อความปลอดภัย

คำเตือนเพื่อความปลอดภัยทั่วไปสำหรับเครื่องมือไฟฟ้า

คำเตือน

อ่านคำเตือนเพื่อความปลอดภัย คำแนะนำ ภาพประกอบ และข้อมูล

จำเพาะทั้งหมดที่จัดส่งมาพร้อมกับเครื่องมือไฟฟ้า การไม่ปฏิบัติตามคำแนะนำทั้งหมดที่ระบุไว้ด้านล่างนี้อาจทำให้เกิดไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง เก็บรักษาคำเตือนและคำสั่งทั้งหมดไว้สำหรับเปิดอ่านในภายหลัง

คำว่า "เครื่องมือไฟฟ้า" ในคำเตือนหมายถึง เครื่องมือไฟฟ้าของท่านที่ทำงานด้วยพลังงานไฟฟ้าจากแหล่งจ่ายไฟหลัก (มีสายไฟฟ้า) และเครื่องมือไฟฟ้าที่ทำงานด้วยพลังงานไฟฟ้าจากแบตเตอรี่ (ไร้สาย)

ความปลอดภัยในสถานที่ทำงาน

▶ รักษาสถานที่ทำงานให้สะอาดและมีไฟส่องสว่างดี สถานที่ที่มีดหรือรกรุงรังนำมาซึ่งอุบัติเหตุ ▶ อย่าใช้เครื่องมือไฟฟ้าทำงานในสภาพบรรยากาศที่จุดติดไฟได้ เช่น ในที่ที่มีของเหลวไวไฟ ก๊าซ หรือฝุ่น เมื่อใช้เครื่องมือไฟฟ้าจะเกิดประกายไฟซึ่งอาจจุดฝุ่นหรือไอไหลุกเป็นไฟได้ ▶ ขณะใช้เครื่องมือไฟฟ้าทำงาน ต้องกันเด็กและผู้ยืนดูให้ออกห่าง การหันเหความสนใจอาจทำให้ท่านขาดการควบคุมเครื่องได้

ความปลอดภัยเกี่ยวกับไฟฟ้า

▶ ปลั๊กของเครื่องมือไฟฟ้าต้องเหมาะสมพอดีกับเต้าเสียบ อย่าดัดแปลงปลั๊กไม่ว่าในลักษณะใดๆ อย่างห้ามขาด อย่าใช้ปลั๊กพ่วงต่อใดๆ กับเครื่องมือไฟฟ้าที่มีสายดิน ปลั๊กที่ไม่ดัดแปลงและเต้าเสียบที่เข้ากันช่วยลดความเสี่ยงจากการถูกไฟฟ้าดูด หลีกเลี่ยงอย่าให้ร่างกายสัมผัสกับพื้นผิวที่ต่อสายดินหรือลงกราวด์ไว้ เช่น ท่อ เครื่องทำความร้อน เตา และตู้เย็น จะเสี่ยงอันตรายจากการถูกไฟฟ้าดูดมากขึ้นหากกระแสไฟฟ้าวิ่งผ่านร่างกายของท่านลงดิน ▶ อย่าให้เครื่องมือไฟฟ้าถูกฝนหรืออยู่ในสภาพเปียกชื้น หากน้ำเข้าในเครื่องมือไฟฟ้า จะเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด ▶ อย่าใช้สายไฟฟ้าในทางที่ผิด อย่าใช้สายไฟฟ้าเพื่อยก ดึง หรือถอดปลั๊กเครื่องมือไฟฟ้า กันสายไฟฟ้าออกห่างจากความร้อน น้ำมัน ขอบแหลมคม หรือชิ้นส่วนที่เคลื่อนที่

สายไฟฟ้าที่ชำรุดหรือพันกันยุ่งเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด

▶ เมื่อใช้เครื่องมือไฟฟ้าทำงานกลางแจ้ง ให้ใช้สายไฟต่อที่เหมาะสมสำหรับการใช้งานกลางแจ้ง การใช้สายไฟต่อที่เหมาะสมสำหรับงานกลางแจ้งช่วยลดอันตรายจากการถูกไฟฟ้าดูด ▶ หากไม่สามารถหลีกเลี่ยงการใช้เครื่องมือไฟฟ้าทำงานในสถานที่เปียกชื้นได้ ให้ใช้สวิตช์ตัวจับเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดิน (RCD) การใช้สวิตช์ตัวจับเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดินช่วยลดความเสี่ยงต่อการถูกไฟฟ้าดูด

ความปลอดภัยของบุคคล

▶ ต้องอยู่ในสภาพเตรียมพร้อม ระมัดระวังในสิ่งที่กำลังทำอยู่ และมีสติขณะใช้เครื่องมือไฟฟ้าทำงาน อย่าใช้เครื่องมือไฟฟ้าขณะที่กำลังเหนื่อย หรืออยู่ภายใต้อิทธิพลของยาเสพติด แอลกอฮอล์ หรือยา เมื่อใช้เครื่องมือไฟฟ้าทำงาน ในชั่วขณะที่ขาดความเอาใจใส่อาจทำให้บุคคลบาดเจ็บอย่างรุนแรงได้

▶ ใช้อุปกรณ์ปกป้องร่างกาย รวมถึงแว่นตาป้องกันเสมอ อุปกรณ์ปกป้อง เช่น หน้ากากกันฝุ่น รองเท้ากันลื่น หมวกแข็ง หรือที่ครอบหูกันเสียงที่ใช้ตามความเหมาะสมกับสภาพการทำงาน จะลดการบาดเจ็บทางร่างกาย

▶ ป้องกันการติดเครื่องโดยไม่ตั้งใจ ตรวจสอบให้แน่ใจว่าสวิตช์อยู่ในตำแหน่งปิดก่อนเชื่อมต่อเข้ากับแหล่งจ่ายไฟ และ/หรือแบตเตอรี่แพ็ค ยกหรือถือเครื่องมือ การถือเครื่องโดยใช้นิ้วที่สวิตช์ หรือเสียบปลั๊กไฟฟ้าขณะที่สวิตช์เปิดอยู่ อาจนำไปสู่อุบัติเหตุที่ร้ายแรงได้

▶ นำเครื่องมือปรับแต่งหรือประแจปากตายออกก่อนเปิดสวิตช์เครื่องมือไฟฟ้า เครื่องมือหรือประแจปากตายที่วางอยู่กับส่วนของเครื่องที่กำลังหมุนจะทำให้บุคคลบาดเจ็บได้

▶ อย่าเอื้อมไกลเกินไป ตั้งท่ายืนที่มั่นคงและวางน้ำหนักให้สมดุลตลอดเวลา ในลักษณะนี้ท่านสามารถควบคุมเครื่องมือไฟฟ้าในสถานการณ์ไม่คาดคิดได้ดีกว่า

▶ แต่งกายอย่างเหมาะสม อย่าใส่เสื้อผ้าหลวมหรือเครื่องประดับ เอาผมและเสื้อผ้าให้ห่างจากชิ้นส่วนที่เคลื่อนที่ เสื้อผ้าหลวม เครื่องประดับ และผมยาวอาจเข้าไปติดในชิ้นส่วนที่เคลื่อนที่

▶ หากเครื่องมือไฟฟ้ามีข้อต่อเชื่อมกับเครื่องดูดฝุ่นหรือเครื่องเก็บผง ให้ตรวจสอบให้แน่ใจว่าได้เชื่อมต่อและใช้งานอย่างถูกต้อง การใช้อุปกรณ์ดูดฝุ่นช่วยลดอันตรายที่เกิดจากฝุ่นได้

▶ เมื่อใช้งานเครื่องบ่อยครั้งจะเกิดความคุ้นเคย อย่าให้ความคุ้นเคยทำให้ท่านเกิดความประมาทและละเลยกฎเกณฑ์ด้านความปลอดภัยในการใช้งานเครื่อง การทำงานอย่างไม่ระมัดระวังอาจทำให้เกิดการบาดเจ็บอย่างร้ายแรงภายในเสี้ยววินาที

การใช้และการดูแลรักษาเครื่องมือไฟฟ้า

▶ อย่าฝืนกำลังเครื่องมือไฟฟ้า ใช้เครื่องมือไฟฟ้าที่ถูกต้องตรงตามลักษณะงานของท่าน เครื่องมือไฟฟ้าที่ถูก

ต้องจะทำงานได้ดี

กว่าและปลอดภัยกว่าในระดับสมรรถภาพที่ออกแบบไว้

▶ อย่าใช้เครื่องมือไฟฟ้าที่สวิตช์ไม่สามารถเปิดปิดได้ เครื่องมือไฟฟ้าที่ไม่สามารถควบคุมการเปิดปิดด้วยสวิตช์ได้เป็นเครื่องมือไฟฟ้าที่ไม่ปลอดภัยและต้องส่งซ่อมแซม

▶ ก่อนปรับแต่งเครื่อง เปลี่ยนอุปกรณ์ประกอบ หรือเก็บเครื่องเข้าที่ ต้องถอดปลั๊กออกจากแหล่งจ่ายไฟ และ/หรือถอดแบตเตอรี่แพ็คออกจากเครื่องมือไฟฟ้าหากถอดออกได้ มาตรการป้องกันเพื่อความปลอดภัยนี้ช่วยลดความเสี่ยงจากการติดเครื่องโดยไม่ได้ตั้งใจ

▶ เมื่อเลิกใช้งานเครื่องมือไฟฟ้า ให้เก็บเครื่องไว้ในที่ต่ำหยิบไม่ถึง และไม่อนุญาตให้บุคคลที่ไม่คุ้นเคยกับเครื่อง หรือบุคคลที่ไม่ได้รับคำแนะนำเหล่านี้ใช้เครื่อง เครื่องมือไฟฟ้าเป็นของอันตรายหากตกอยู่ในมือของผู้ใช้ที่ไม่ได้รับการฝึกฝน

▶ บำรุงรักษาเครื่องมือไฟฟ้าและอุปกรณ์ประกอบ ตรวจสอบชิ้นส่วนที่เคลื่อนที่วางไม่ตรงแนวหรือติดขัดหรือไม่ ตรวจสอบหาการแตกหักของชิ้นส่วนและสภาพอื่นใดที่อาจมีผลต่อการทำงานของเครื่องมือไฟฟ้า หากชำรุดต้องส่งเครื่องมือไฟฟ้าไปซ่อมแซมก่อนใช้งาน อุบัติเหตุหลายอย่างเกิดขึ้นเนื่องจากดูแลรักษาเครื่องไม่ดีพอ

รักษาเครื่องมือตัดให้คมและสะอาด หากบำรุงรักษาเครื่องมือที่มีขอบตัดอย่างถูกต้องจะสามารถตัดได้สิ้นไม่ติดขัดและควบคุมได้ง่ายกว่า

ใช้เครื่องมือไฟฟ้า อุปกรณ์ประกอบ เครื่องมือ และอุปกรณ์อื่นๆ ตรงตามคำแนะนำเหล่านี้ โดยคำนึงถึงเงื่อนไขการทำงานและงานที่จะทำ การใช้เครื่องมือไฟฟ้าทำงานที่ต่างไปจากวัตถุประสงค์การใช้งานของเครื่อง อาจนำไปสู่สถานการณ์ที่เป็นอันตรายได้

▶ ดูแลด้ามจับและพื้นผิวจับให้แห้ง สะอาด และปราศจากคราบน้ำมันและจาระบี ด้ามจับและพื้นผิวจับที่ลื่นทำให้หยิบจับได้ไม่ปลอดภัย และไม่สามารถควบคุมเครื่องมือในสถานการณ์ที่ไม่คาดคิด การใช้และการดูแลรักษาเครื่องที่ใช้แบตเตอรี่

▶ ชาร์จไฟใหม่ด้วยเครื่องชาร์จที่บริษัทผู้ผลิตระบุไว้เท่านั้น เครื่องชาร์จที่เหมาะสำหรับชาร์จแบตเตอรี่แพ็คประเภทหนึ่ง หากนำไปชาร์จแบตเตอรี่แพ็คประเภทอื่น อาจเกิดไฟไหม้ได้

ใช้เครื่องมือไฟฟ้าเฉพาะกับแบตเตอรี่แพ็คที่กำหนดไว้เท่านั้น การใช้แบตเตอรี่แพ็คประเภทอื่นเสี่ยงต่อการเกิดไฟไหม้หรือบาดเจ็บ

▶ เมื่อไม่ใช้งานแบตเตอรี่แพ็ค ให้เก็บไว้ห่างจากวัตถุที่เป็นโลหะอื่นๆ เช่น คลิปหนีบกระดาษ เหรียญ กุญแจ ตะปู สกรู หรือวัตถุที่เป็นโลหะขนาดเล็กอื่นๆ ที่สามารถเชื่อมต่อขั้วหนึ่งไปยังอีกขั้วหนึ่งได้ การลัดวงจรของขั้วแบตเตอรี่อาจทำให้เกิดการไหม้หรือไฟลุกได้

▶ หากใช้แบตเตอรี่อย่างไม่ถูกต้อง อาจมีของเหลวไหลออกมาจากแบตเตอรี่ได้ ให้หลีกเลี่ยงการสัมผัส หากสัมผัสโดยบังเอิญ ให้ใช้น้ำล้าง หากของเหลวเข้าตา ให้ขอความช่วยเหลือจากแพทย์ด้วย ของเหลวที่ไหลออกมาจากแบตเตอรี่อาจทำให้เกิดอาการคันหรือแสนผิวหนังได้

▶ อย่าใช้แบตเตอรี่ที่ชำรุดหรือเครื่องมือที่ชำรุดหรือดัดแปลง แบตเตอรี่ที่ชำรุดหรือดัดแปลงอาจแสดงอาการที่ไม่สามารถคาดเดาได้ ส่งผลให้เกิดไฟไหม้ ระเบิด หรือความเสี่ยงต่อการได้รับบาดเจ็บ

▶ อย่าให้แบตเตอรี่แพ็คหรือเครื่องมือสัมผัสไฟหรืออุณหภูมิที่สูงเกินไป หากสัมผัสไฟหรืออุณหภูมิที่สูงกว่า 130 °C อาจทำให้เกิดการระเบิดได้

▶ ปฏิบัติตามคำแนะนำเกี่ยวกับการชาร์จทั้งหมด และต้องไม่ชาร์จแบตเตอรี่แพ็คหรือเครื่องมือนอกช่วงอุณหภูมิที่กำหนดในคำแนะนำ การชาร์จแบตเตอรี่อย่างไม่ถูกวิธีหรือนอกช่วงอุณหภูมิที่กำหนด อาจทำให้แบตเตอรี่เสียหายและเพิ่มความเสี่ยงต่อการเกิดไฟไหม้

การบริการ

▶ ส่งเครื่องมือไฟฟ้าของท่านเข้ารับบริการจากช่างซ่อมที่มีคุณสมบัติเหมาะสม โดยใช้อะไหล่ที่เหมือนกันเท่านั้น ในลักษณะนี้ท่านจะแน่ใจได้ว่าเครื่องมือไฟฟ้าอยู่ในสภาพที่ปลอดภัย

▶ อย่ารักษาแบตเตอรี่แพ็คที่ชำรุดอย่างเด็ดขาด ต้องส่งให้บริษัทผู้ผลิตหรือศูนย์บริการที่ได้รับอนุญาตทำการบำรุงรักษาแบตเตอรี่แพ็คเท่านั้น

คำเตือนเพื่อความปลอดภัยสำหรับใช้งาน

▶ เมื่อทำงานในบริเวณที่อาจสัมผัสสายไฟฟ้าที่ซ่อนอยู่ ต้องจับเครื่องมือไฟฟ้าตรงพื้นผิวจับที่หุ้มฉนวน หากกรณีสัมผัสสายที่ “มีกระแสไฟฟ้า” ไหลผ่าน จะทำให้ชิ้นส่วนโลหะที่ไม่ได้หุ้มฉนวนของเครื่องมือไฟฟ้าเกิด “มีกระแสไฟฟ้า” ด้วย และส่งผลให้ผู้ใช้งานเครื่องมือไฟฟ้าถูกไฟฟ้าดูดได้

ใช้เครื่องตรวจสอบที่เหมาะสมเพื่อตรวจสอบสายไฟฟ้าหรือท่อสาธารณูปโภคที่อาจซ่อนอยู่ในบริเวณทำงาน หรือติดต่อบริษัทสาธารณูปโภคในพื้นที่เพื่อขอความช่วยเหลือ การสัมผัสกับสายไฟฟ้าอาจทำให้เกิดไฟฟ้าลัดวงจรหรือถูกไฟฟ้าดูด การทำให้ท่อแก๊สเสียหายอาจทำให้เกิดระเบิด การเจาะเข้าในท่อน้ำ ทำให้ทรัพย์สินเสียหาย

▶ จับเครื่องมือไฟฟ้าให้แน่น ขณะขันสกรูเข้าและคลายออก อาจเกิดแรงบิดสะท้อนช่วงสั้นๆ อย่างรุนแรงได้

ยึดชิ้นงานให้แน่น การยึดชิ้นงานด้วยเครื่องหนีบหรือแท่นจับจะมั่นคงกว่าการยึดด้วยมือ

▶ รอให้เครื่องมือไฟฟ้าหยุดสนิทก่อนวางเครื่องลงบนพื้น เครื่องมือที่ใส่อยู่อาจติดขัดและทำให้สูญเสียการควบคุมเครื่องมือไฟฟ้า

▶ เมื่อแบตเตอรี่ชำรุดและนำไปใช้งานอย่างไม่ถูกต้องอาจมีของเหลวรั่วไหลได้ แบตเตอรี่อาจลุกไหม้หรือระเบิดได้ ให้หลีกเลี่ยงการสัมผัสของเหลว หากสัมผัสถูก ให้ล้างด้วยน้ำปริมาณมากและไปพบแพทย์ในกรณีเจ็บปวด ของเหลวอาจทำให้ระบบหายใจระคายเคือง

▶ ห้ามเปลี่ยนแปลงและเปิดแบตเตอรี่แบบชาร์จได้ อันตรายจากการลัดวงจร

▶ วัตถุที่แหลมคม เช่น ตะปูหรือไขควง หรือแรงกระทำภายนอก อาจทำให้แบตเตอรี่เสียหายได้ สิ่งเหล่านี้อาจทำให้เกิดการลัดวงจรภายในและแบตเตอรี่ลุกไหม้ มีควัน ระเบิด หรือร้อนเกินไป

ใช้เฉพาะแบตเตอรี่จากผลิตภัณฑ์ของผู้ผลิต ในลักษณะนี้แบตเตอรี่แพ็คจะได้รับการปกป้องจากการใช้งานเกินกำลังซึ่งเป็นอันตราย

ปกป้องแบตเตอรี่จากความร้อน รวมทั้ง เช่น จากการถูกแสงแดดต่อเนื่อง จากไฟ สิ่งสกปรก น้ำ และความชื้น อันตรายจากการระเบิดและการลัดวงจร

▶ ปิดสวิตช์เครื่องมือไฟฟ้าทันทีหากเครื่องมือติดขัด ให้เตรียมพร้อมสำหรับปฏิกิริยาแรงบิดสูงซึ่งเป็นเหตุให้เกิดการดีกลับ เครื่องมือจะติดขัดเมื่อเครื่องมือไฟฟ้าถูกใช้งานเกินกำหนดหรือเครื่องมือถูกเบียดอัดอยู่ในชิ้นงาน

คำเตือน

ฝุ่นที่เกิดขึ้นในระหว่างการขัด เลื่อย เจียร เจาะ และกิจกรรมที่คล้ายคลึง สามารถส่งผลให้เกิดโรคมะเร็ง ก่อความพิการต่อทารกในครรภ์ หรือกำหนดสายพันธุ์ สารบางจำพวกที่อยู่ในฝุ่นเหล่านี้คือ:

ตะกั่วในสีและน้ำมันขัดเงาที่มีตะกั่วผสมเป็นหลัก ผลึกซิลิกาในอิฐ ปูนซีเมนต์ และงานก่ออิฐอื่นๆ สารหนูและโครเมียมในไม้ที่ผ่านกระบวนการทางเคมี ความเสี่ยงต่อการเจ็บป่วยขึ้นอยู่กับความถี่ที่ท่านสัมผัสกับสารเหล่านี้ เพื่อลดความเสี่ยง ท่านควรทำงานเฉพาะในท้องที่ระบายอากาศได้ดี และสวมใส่อุปกรณ์ป้องกันที่เหมาะสม (เช่น อุปกรณ์ป้องกันระบบหายใจที่ออกแบบเป็นพิเศษที่สามารถกรองแม้แต่อนุภาคฝุ่นที่เล็กที่สุดออกไปได้)

หลีกเลี่ยงการติดเครื่องโดยไม่ตั้งใจ ตรวจสอบให้แน่ใจว่าสวิตช์เปิด-ปิดอยู่ในตำแหน่งปิดก่อนใส่แบตเตอรี่แพ็ค การถือเครื่องมือไฟฟ้าโดยใช้นิ้วที่สวิตช์เปิด-ปิด หรือการใส่แบตเตอรี่แพ็คเข้าในเครื่องมือไฟฟ้าที่เปิดสวิตช์อยู่อาจนำไปสู่อุบัติเหตุ ใช้เฉพาะเครื่องมือที่ไม่มีตำหนิและไม่สึกหรอเท่านั้น ตัวอย่างเช่น เครื่องมือที่มีจุดบกพร่องอาจแตกหักได้ และก่อให้เกิดการบาดเจ็บและความเสียหายต่อทรัพย์สิน ▶ เมื่อใส่เครื่องมือ ต้องตรวจสอบให้แน่ใจว่าได้รวมเครื่องมือเข้าในด้ามจับเครื่องมืออย่างมั่นคงแล้ว หากเครื่องมือไม่ได้เชื่อมต่อกับด้ามจับเครื่องมืออย่างแน่นหนา เครื่องมืออาจหลุดหลวมและไม่สามารถควบคุมได้อีกต่อไป ระมัดระวังเมื่อขันสกรูด้วยยาวๆ เนื่องจากเสี่ยงต่อการลื่นไถล ทั้งนี้ขึ้นอยู่กับประเภทของสกรูและเครื่องมือที่ใช้ สกรูด้วยยาวๆ มักควบคุมได้ยาก และจะเกิดอันตรายหากเครื่องมือลื่นไถลขณะขันและก่อให้เกิดการบาดเจ็บได้ ▶ ให้คำนึงถึงทิศทางการหมุนที่ตั้งไว้ก่อนเปิดสวิตช์เครื่องมือไฟฟ้า ตัวอย่างเช่น หากต้องการคลายสกรูออกและทิศทางการหมุนถูกตั้งไว้ให้ขันเข้า ในกรณีเช่นนี้เครื่องมือไฟฟ้าอาจเกิดแรงบิดสะท้อนอย่างรุนแรงได้ ▶ อย่าใช้เครื่องมือไฟฟ้านี้เป็นสว่านเจาะ เครื่องมือไฟฟ้าที่มีคลัตช์หยุดทำงานไม่ได้ออกแบบไว้สำหรับงานเจาะ คลัตช์อาจหยุดทำงานโดยอัตโนมัติและไม่มีการเตือนล่วงหน้า

รายละเอียดผลิตภัณฑ์และข้อมูลจำเพาะ

อ่านคำเตือนเพื่อความปลอดภัยและคำแนะนำทั้งหมด การไม่ปฏิบัติตามคำเตือนและคำสั่งอาจเป็นสาเหตุให้เกิดไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง กรุณาดูภาพประกอบในส่วนหน้าของคู่มือการใช้งาน

ประโยชน์การใช้งานของเครื่อง

เครื่องมือไฟฟ้านี้ใช้สำหรับขันและคลายสกรู น็อต และอุปกรณ์อื่นๆ ที่มีเกลียว ในช่วงขนาดและประสิทธิภาพที่กำหนดไว้

เครื่องมือไฟฟ้านี้เหมาะสมสำหรับใช้ในขอบข่ายอุตสาหกรรมเท่านั้น

เครื่องมือไฟฟ้านี้ไม่ได้ผลิตไว้เพื่อใช้เป็นสว่านเจาะ

ส่วนประกอบที่แสดงภาพ

ลำดับเลขของส่วนประกอบผลิตภัณฑ์อ้างถึงส่วนประกอบของเครื่องมือไฟฟ้าที่แสดงในหน้าภาพประกอบ

(1) เครื่องมือ ^a) (2) ด้ามจับเครื่องมือ ^a) (3) หัวขันมุมฉาก ^a) (4) แผ่นเลื่อนสำหรับเลือกแรงบิดล่วงหน้า (5) ไฟแสดงผล LED ควบคุมการขัน (6) ไฟแสดงสถานะการชาร์จแบตเตอรี่

(7) แบตเตอรี่แพ็ค ^a)

(8) สวิตช์เปิด-ปิด

(9) สวิตช์เปลี่ยนทิศทางการหมุน

(10) ด้ามจับ (พื้นผิวจับหุ้มฉนวน)

(11) แป้นปลดล็อกแบตเตอรี่ ^a)

(12) ห่วงแขวน ^a)

(13) รูสำหรับห่วงแขวน

(14) พื้นราบสำหรับประจบกับปลอกเกลียวตอกาน ^a)

(15) พื้นราบสำหรับประแจบนหน้าแปลนหัวมุมฉาก ^a)

(16) ประจำปากตายขนาด 27 มม.

(17) ประจำปากตายขนาด 22 มม. ^a)

(18) น็อตล็อค ^a)

(19) หัวจับดอกชนิดเปลี่ยนเร็ว ^a)

(20) เครื่องมือปรับ ^a)

(21) หน้าปัดปรับ

(22) ฝาครอบ USB

a) อุปกรณ์เสริมนี้ไม่อยู่ในรายการอุปกรณ์มาตรฐานที่จัดส่ง

ข้อมูลทางเทคนิค

ANGLE EXACT		12V-12-400 12V-6-600 12V-3-600
หมายเลขลินค้า		3 602 D96 6.0 3 602 D96 6.1 3 602 D96 6.2
แรงดันไฟฟิกัด		V= 12 12 12
ระดับการป้องกัน		IP 20 IP 20 IP 20
น้ําหนัก		กก. 0.7 0.7 0.7
แบตเตอรี่แพ็ค (ไม่รวมอยู่ในการจัดส่งมาตรฐาน)		ลิเรียมไอออน	ลิเรียมไอออน	ลิเรียมไอออน
อุณหภูมิโดยรอบที่แนะนําเมื่อซาร์จ		°C 0 ... +35 0 ... +35 0 ... +35
อุณหภูมิโดยรอบที่อนุญาตเมื่อใช้งานA)และเมื่อจัดเก็บ		°C -20 ... +50 -20 ... +50 -20 ... +50
แบตเตอรี่แบบซาร์จได้ที่แนะนํา		GBA 12V...	GBA 12V...	GBA 12V...
เครื่องซาร์จที่แนะนํา		GAL 12...	GAL 12...	GAL 12...
		GAX 18...	GAX 18...	GAX 18...
ข้อมูลทางเทคนิคโดยไม่มีหัวมุมฉาก
ความเร็วรอบเดินตัวเปล่า n0B)		นาที 1	134-670 220-1100 220-1100
ความเร็วสูงสุด Power BoostB)C)		นาที 1	910 1450 1450
แรงบิดสูงสุดสําหรับการขันสกรูแบบแข็ง/นุมตาม ISO 5393B)		นิวต้น	1.5-6.0 1.0-3.0 0.5-2.0
แรงบิดสูงสุดB)D)		เมตร	6.5 3.0 2.0
น้ําหนักE)		กก. 0.9-1.1 0.9-1.1 0.9-1.1
ข้อมูลทางเทคนิคโดยมีหัวมุมฉาก 12V
หมายเลขลินค้า		0 602 496 020	0 602 496 020	0 602 496 020
		0 602 496 021	0 602 496 021	0 602 496 021
ความเร็วรอบเดินตัวเปล่า n0B)		นาที 1	74-370 120-600 120-600
ความเร็วสูงสุด Power BoostB)C)		นาที 1	500 800 800
แรงบิดสูงสุดสําหรับการขันสกรูแบบแข็ง/นุมตาม ISO 5393B)		นิวต้น	3.0-10.0 2.0-6.0 1.0-3.5
แรงบิดสูงสุดB)D)		เมตร	12.0 6.0 3.5
น้ําหนักE)		กก. 0.9-1.3 0.9-1.3 0.9-1.3
ข้อมูลทางเทคนิคโดยมีหัวมุมฉาก 180V
หมายเลขลินค้า		0 607 453 617	-	-
		0 607 453 618
		0 607 453 620
		0 607 453 630
		0 602 496 022
ความเร็วรอบเดินตัวเปล่า n0B)		นาที 1	95-480 --
ความเร็วสูงสุด Power BoostB)C)		นาที 1	650 --

ใช้หวัดสายสําหรับอุตสาหกรรม
ANGLE EXACT	12V-12-400 12V-6-600 12V-3-600
แรงบิดสูงสุดสําหรับการขันสกรูแบบแข็ง/นุมตาม ISO 5393 B)	นิวต้นเมตร	2.5-8.0 --
แรงบิดสูงสุด B)D)	นิวต้นเมตร	9.0 --
น้ําหนัก E)	กก. 1.0-1.4 --

A) สมรรถภาพจะน้อยลงที่อุณหภูมิ < 0 °C

C) ประสิทธิภาพการทำงานน้อยลงที่ความเร็ว < 50%

D) ใช้ได้เฉพาะในวงจรการทำงาน: < 5 รอบขันสกรูต่อนาที

E) ขึ้นอยู่กับแบตเตอรี่แพ็คที่ใช้

หัวขันมุมฉาก อะแตป
		■1/4"	■3/8"	1/4"	หัวจับดอกชนิดเปลี่ยนเร็ว●1/4"	■3/8"	หัวจับดอกชนิดเปลี่ยนเร็ว●1/4"
หมายเลขลินค้า		0607	453	0607453	0607453	0607453	0602496	0602496	0602496
			617	620	618	630	020	021	022
แรงบิดสําหรับการขันสกรูแบบแข็ง/แบบนุม ตาม VDI 2647 A)	นิวต้นเมตร	27	27	2715	1520
แรงบิดขันที่หน้าแปลน	นิวต้นเมตร	20	20	20	151520
น้ําหนัก	กก.	0.20	0.20	0.20	0.15	0.15	0.05

A) สามารถดาวน์โหลดการรับรองตาม VDI 2647 ได้จากโฮมเพจ www.bosch-professional.com ค่าอาจแตกต่างกันไปตามผลิตภัณฑ์และชิ้นส่วน ขึ้นอยู่กับเงื่อนไขด้านการใช้งานและสภาพแวดล้อม โปรดดูข้อมูลเพิ่มเติมที่เว็บไซต์ www.bosch-professional.com/wac

แบตเตอรี่

Bosch จำหน่ายเครื่องมือไฟฟ้าไร้สายรวมแบตเตอรี่แพ็คด้วยเช่นกัน คุณสามารถดูได้จากบรรจุภัณฑ์ว่า ขอบเขตการจัดส่งเครื่องมือไฟฟ้าของคุณมีแบตเตอรี่แพ็คหรือไม่

การชาร์จแบตเตอรี่

ใช้เฉพาะเครื่องชาร์จแบตเตอรี่ที่ระบุในข้อมูลทางเทคนิคเท่านั้น เฉพาะเครื่องชาร์จแบตเตอรี่เหล่านี้เท่านั้นที่เข้ากับชุดแบตเตอรี่ลิเธียมไอออนของเครื่องมือไฟฟ้าของท่าน

หมายเหตุ: แบตเตอรี่ลิเธียมไอออนถูกจัดส่งโดยมีการชาร์จไฟบางส่วนตามระเบียบข้อบังคับด้านการขนส่งระหว่างประเทศไทย เพื่อให้แน่ใจว่าแบตเตอรี่จะทำงานได้อย่างสมบูรณ์แบบ ก่อนใช้งานครั้งแรกให้ชาร์จแบตเตอรี่จนเต็ม

การใส่แบตเตอรี่

ใส่แบตเตอรี่ที่ชาร์จแล้วเข้าในด้ามจับจนรู้สึกเข้าล็อค

การถอดแบตเตอรี่

เมื่อต้องการถอดแบตเตอรี่แพ็คออก ให้กดปุ่มปลดล็อคแบตเตอรี่และดึงแบตเตอรี่แพ็คออกจากเครื่องมือไฟฟ้า อย่าใช้กำลังดึง

ไฟแสดงสถานะการชาร์จแบตเตอรี่แพ็ค (ไฟ LED สีเหลือง)

ไฟสุดสงลานะการ ความหมายชาร์จแบตเตอรี่
ไฟกะพริบ + สัญญาณเสียง	ชาร์จแบตเตอรี่:สามารถขันสกรูได้อิก 6-8 ครั้งเท่านั้น
ส่องสว่างต่อเนื่อง + สัญญาณเสียง	มีบริมาณประจุกระแสนไฟฟ้าไม่เพียงพอสําหรับขันสกรูครั้งใหม่ หรือเครื่องมือไฟฟ้าถูกใช้งานเกินพิกัด:ไม่สามารถเปิดสวัทซเครื่องมือไฟฟ้าได้อิกต่อไป

ไฟแสดงสถานะการชาร์จแบตเตอรี่ ความหมาย

- ยอดแบตเตอรี่ยน้ําแพร่และไส้แบบเตอรี่ยน้ําแพร่และไส้แพร่และไส้แพร่และไส้แพร่และไส้แพร่และไส้แพร่และไส้แพร่และไส้แพร่และไส้แพร่และไส้แพร่และไส้แพร่และไส้แพร่และไส้แพร่และไส้แพร่และไส้แพร่และไส้แปร

ไฟกะพริบเครื่องร้อนเกินไปและปิดการกํางาน: - รอจุนกว่าไฟกะพริบจะดับลงโดยอัตโนมติหลังจากช่วงเวลาสั้น ๆ กอนที่ท่านจะสาธารณรัฐเครื่องมือไฟฟ้าอีกครั้ง

เมื่อคุณเสียบแบตเตอรี่ (7) และกดสวิตช์เปิด-ปิด (8) ไฟแสดงสถานะการชาร์จแบตเตอรี่ จะแสดงสถานะการชาร์จของแบตเตอรี่เป็นเวลา 5 วินาที

ไฟแสดงสถานะการชาร์จแบตเตอรี่ ความจุ

สีเขียว 60-100 %

สีเหลือง 30-60 %

สีแดง 0-30 %

ข้อแนะนำในการปฏิบัติต่อแบตเตอรี่อย่างเหมาะสมที่สุด

ปกป้องแบตเตอรี่จากความชื้นและน้ำ เก็บรักษาแบตเตอรี่แพ็คในช่วงอุณหภูมิ -20 °C ถึง 50 °C เท่านั้น อย่าปล่อยวางแบตเตอรี่แพ็คไว้ในรถยนต์ในช่วงฤดูร้อน หลังจากชาร์จแบตเตอรี่แล้ว หากแบตเตอรี่แพ็คมีช่วงเวลาการทำงานสั้นลง แสดงว่าแบตเตอรี่แพ็คเสื่อมและต้องเปลี่ยนใหม่ อ่านและปฏิบัติตามข้อสังเกตสำหรับการกำจัดขยะ

การติดตั้ง

▶ โปรดถอดแบตเตอรี่แบบชาร์จได้ออกจากเครื่องมือไฟฟ้า ก่อนการทำงานทุกประเภทที่เครื่องมือไฟฟ้า (เช่น การบำรุงรักษา การเปลี่ยนเครื่องมือ เป็นต้น) เนื่องจากการสั่งงานสวิตช์เปิด/ปิดโดยไม่ตั้งใจขณะทำงานดังกล่าวอาจก่อให้เกิดความเสี่ยงต่อการบาดเจ็บได้

สภาพแวดล้อมการปฏิบัติงานและการเก็บรักษา

เครื่องมือไฟฟ้านี้เหมาะสมสำหรับใช้งานในสถานที่ทำงานที่ปิดล้อมเท่านั้น เพื่อให้เครื่องมือไฟฟ้าทำงานได้อย่างไร้ข้อบกพร่อง อุณหภูมิโดยรอบที่อนุญาตควรอยู่ระหว่าง 0 °C และ +45 °C ความชื้นสัมพัทธ์ที่อนุญาตระหว่าง 20 และ 95 % และไม่มีหยดน้ำเกาะ

อุปกรณ์แขวน (ดูภาพประกอบ A)

ท่านสามารถแขวนเครื่องมือไฟฟ้าไว้กับอุปกรณ์แขวนโดยใช้ห่วงแขวน (12)

- ติดห่วงแขวน (12) เข้ากับเครื่องมือไฟฟ้าโดยจับห่วงแขวนให้ล็อคเข้าในรู (13)

▶ ตรวจสอบสภาพห่วงแขวนและตะขอของอุปกรณ์แขวนอย่างสม่ำเสมอ

การติดตั้งหัวขันมุมฉาก 180° (ดูภาพประกอบ B)

ในขั้นแรกต้องติดตั้งอะแดปเตอร์และหัวขันมุมฉากที่มีขนาดเหมาะสมกัน (ดู "ข้อมูลทางเทคนิค", หน้า 293) สำหรับเครื่องขันสกรูไร้สายสำหรับอุตสาหกรรมเหล่านี้

• ขันหัวมุมฉาก 180 W เข้ากับอะแดปเตอร์และขันปลอกเกลียวดอกสว่านโดยหมุนประแจปากตาย (16) ตรงพื้นราบสำหรับประแจของปลอกเกลียวดอกสว่าน (14) ขณะเดียวกันให้ยึดรับแรงโดยใช้ประแจปากตาย (17) ตรงพื้นราบสำหรับประแจของอะแดปเตอร์ (15) ▶ เกลียวและเกลียวหน้าแปลนต้องไม่ปราศจากสารหล่อลื่น และต้องใช้แรงบิดที่เหมาะสม (ดู "ข้อมูลทางเทคนิค", หน้า 293) เพื่อไม่ให้หัวมุมหลุด
• ขันน็อตล็อค (18) ไปตามทิศลูกศร a (เกลียวซ้าย) ไปทางด้านหลังจนสุด
• ขณะนี้ให้ขันอะแดปเตอร์ไปตามทิศลูกศร a (เกลียวซ้าย) ไปทางด้านหลังจนสุด ▶ อย่าหนีบเครื่องตรงเปลือกครอบเครื่องอย่างเด็ดขาด
• ขันอะแดปเตอร์กลับไปทางด้านขวาจนกระทั่งหัวมุมฉากถึงตำแหน่งที่ต้องการ สูงสุด 360°
• ยึดอะแดปเตอร์ที่ตำแหน่งนี้ โดยหมุนน็อตล็อค (18) ไปตามทิศลูกศร C ด้วยเครื่องมือที่เหมาะสม (ประแจตะขอ DIN 1810 รูปทรง B ขนาด 25/28) เข้ากับอะแดปเตอร์ ขันน็อตล็อค (18) ให้แน่นโดยใช้แรงบิดตาม (ดู "ข้อมูลทางเทคนิค", หน้า 293) ขณะเดียวกัน ต้องใช้เครื่องมือที่เหมาะสมยึดไว้ ▶ เกลียวและเกลียวหน้าแปลนต้องไม่ปราศจากสารหล่อลื่น และต้องใช้แรงบิดที่เหมาะสม (ดู "ข้อมูลทางเทคนิค", หน้า 293) เพื่อไม่ให้หัวมุมหลุด
• ยึดเครื่องมือไฟฟ้าอย่าแน่นหนาโดยใช้ประแจปากตาย (17) ตรงพื้นราบสำหรับประแจ (15) ของอะแดปเตอร์ให้แน่น

การติดตั้งหัวขันมุมฉาก 12 V (ดูภาพประกอบ C)

ในขั้นแรกต้องติดตั้งหัวขันมุมฉากที่มีขนาดเหมาะสมกัน (ดู "ข้อมูลทางเทคนิค", หน้า 293) สำหรับเครื่องขันน็อตไร้สายสำหรับอุตสาหกรรมเหล่านี้ หัวขันมุมฉาก (3) พร้อมด้ามจับเครื่องมือ (2) สามารถปรับได้อย่างต่อเนื่อง 360°

• ขันน็อตล็อค (18) ไปตามทิศลูกศร a (เกลียวซ้าย) ไปทางด้านหลังจนสุด ▶ อย่าหนีบเครื่องตรงเปลือกครอบเครื่องอย่างเด็ดขาด
• ขันหัวขันมุมฉาก (3) ไปตามทิศลูกศร d เข้าหน้าแปลนจนสุด จากนั้นหมุนกลับไปยังทิศทาง b จนถึงมุมทำงานที่ต้องการ แต่หมุนได้ไม่เกินหนึ่งรอบ 360°
• ยึดหัวมุมฉาก (3) ที่ตำแหน่งนี้ โดยหมุนน็อตล็อค (18) ไปตามทิศลูกศร C ด้วยเครื่องมือที่เหมาะสม (ประแจตะขอ DIN 1810 รูปทรง B ขนาด 25/28) เข้ากับหัวมุมฉาก ขันน็อตล็อค (18) ให้แน่นโดยใช้แรงบิดตาม (ดู "ข้อมูลทางเทคนิค", หน้า 293) ขณะเดียวกันต้องแขวนเกี่ยวด้วยเครื่องมือที่เหมาะสม (ประแจตะขอ DIN 1810 รูปทรง B ขนาด 20/22) เข้าในช่องเปิดของหัวมุมฉากและยึดไว้ ▶ เกลียวและเกลียวหน้าแปลนต้องไม่ปราศจากสารหล่อลื่น และต้องใช้แรงบิดที่เหมาะสม (ดู "ข้อมูลทางเทคนิค", หน้า 293) เพื่อไม่ให้หัวมุมหลุด

การปรับหัวมุมฉาก 12 V

หัวขันมุมฉาก (3) พร้อมด้ามจับเครื่องมือ (2) สามารถปรับได้อย่างต่อเนื่อง 360°

- คลายน็อตล็อค (18) โดยสอดเครื่องมือที่เหมาะสม (ประแจตะขอ DIN 1810 รูปทรง B ขนาด 25/28) ลงในรูเปิดของน็อตล็อคไปตามทิศลูกศร a (เกลียวซ้าย) ขณะเดียวกันต้องแขวนเกี่ยวด้วยเครื่องมือที่เหมาะสม (ประแจตะขอ DIN 1810 รูปทรง B ขนาด 20/22) เข้าในช่องเปิดของหัวมุมฉากและยึดไว้

▶ อย่าหมุนเครื่องตรงเปลือกครอบเครื่องอย่างเด็ดขาด

- หมุนหัวขันมุมฉลาก (3) ไปตามทิศลูกศร b จนถึงมุมทำงานที่ต้องการ แต่หมุนได้ไม่เกินหนึ่งรอบ 360°

- ยึดหัวขันมุมจาก (3) ในตำแหน่งนี้โดยหมุนน็อตล็อก (18) ไปตามทิศลูกศร จากนั้นขันน็อตล็อก (18) ให้แน่นอีกครั้งโดยใช้แรงบิดตาม (ดู "ข้อมูลทางเทคนิค", หน้า 293) ขณะเดียวกัน ต้องใช้เครื่องมือที่เหมาะสมในช่องเปิดของหัวมุมจากและยึดไว้

▶ เกลียวและเกลียวหน้าแปลนต้องไม่ปราศจากสารหล่อลื่นและต้องใช้แรงบิดที่เหมาะสม (ดู "ข้อมูลทางเทคนิค", หน้า 293) เพื่อไม่ให้หัวหมุนหลุด

การตั้งค่าคอนฟิกของเครื่องมือไฟฟ้า

ท่านสามารถกำหนดค่าการตั้งเครื่องมือไฟฟ้าได้หลากหลาย (เช่น ความเร็ว ขั้นตอนการขัน การป้องกันการกำช้ำ) ด้วยซอฟต์แวร์ BOSCH EXACT Configurator ตั้งแต่เวอร์ชัน 5.2 เป็นต้นไป โดยเครื่องมือไฟฟ้าต้องเชื่อมต่อกับคอมพิวเตอร์ผ่านอินเทอร์เฟซ USB ใช้สาย USB: USB 2.0 ชนิด A/Micro-USB 2.0 ประเภท B

- สองขันป้องกัน

- ความยาวสูงสุด 1 ม.

หากทำการกำหนดค่าผ่านอินเทอร์เฟซ USB อาจเกิดสัญญาณรบกวนคลื่นวิทยุภายนอกสภาพแวดล้อมการใช้งานระดับอุตสาหกรรม

▶ โปรดปฏิบัติตามคำแนะนำด้านความปลอดภัยและคำเตือนทั้งหมดที่เกี่ยวข้องในคู่มือการใช้งานซอฟต์แวร์

การเปลี่ยนเครื่องมือบนหัวขันที่มีแท่งขับสี่เหลี่ยมต้านนอก (ดูภาพประกอบ D)

การใส่เครื่องมือ

- กดหมุดบนแท่งขับสี่เหลี่ยมของด้ามจับเครื่องมือ (2) เข้าด้านใน เช่น โดยใช้ไขควงขนาดเล็ก และดันเครื่องมือ (1) เข้าบนแท่งขับสี่เหลี่ยม ตรวจสอบให้แน่ใจว่าหมุดใดชอบเข้าในช่องเครื่องมือ

การถอดเครื่องมือ

- กดหมุดที่อยู่ในช่องเครื่องมือ (1) เข้าด้านในและดึงเครื่องมือออกจากด้ามจับเครื่องมือ (2)

การเปลี่ยนเครื่องมือบนหัวขันรูปหกเหลี่ยมต้านใน (ดู ภาพประกอบ E)

การใส่เครื่องมือ

- เลื่อนเครื่องมือ (1) เข้าไปในด้ามจับเครื่องมือรูปหกเหลี่ยมด้านใน (2) จนกระทั่งเข้าล็อกอย่างรู้สึกได้

การถอดเครื่องมือ

- ดึงเครื่องมือ (1) ออกจากด้ามจับเครื่องมือ (2) โดยใช้คีมช่วย หากจำเป็น

การเปลี่ยนเครื่องมือบนหัวขันที่มีหัวจับดอกชนิดเปลี่ยนเร็ว (ดูภาพประกอบ F)

การใส่เครื่องมือ

ใช้เฉพาะเครื่องมือที่มีปลายเสียบที่เข้ากัน (1/4" รูปหกเหลี่ยม)

- ดึงปลอกหัวจับดอกชนิดเปลี่ยนเร็ว (19) ไปด้านหน้า

- เลื่อนเครื่องมือ (1) เข้าไปในด้ามจับเครื่องมือ (2) และปล่อยนิ้วจากหัวจับดอกชนิดเปลี่ยนเร็ว

การถอดเครื่องมือ

- ดึงปลอกหัวจับดอกชนิดเปลี่ยนเร็ว (19) ไปด้านหน้า

- ดึงเครื่องมือ (1) ออกจากด้ามจับเครื่องมือ (2) และปล่อยนิ้วจากหัวจับดอกชนิดเปลี่ยนเร็ว

การปฏิบัติงาน

เมื่อต้องการสตาร์ทเครื่องมือไฟฟ้า ท่านควรล็อกทิศทางการหมุนด้วยสวิตช์เปลี่ยนทิศทางการหมุน (9) ก่อน: เครื่องมือไฟฟ้าจะสตาร์ทเมื่อสวิตช์เปลี่ยนทิศทางการหมุน (9) ไม่อยู่ในตำแหน่งกลางเท่านั้น (สวิตช์เปิดทำงานถูกล็อกไว้)

การตั้งทิศทางการหมุน (ดูภาพประกอบ G)

- การหมุนทางขวา: สำหรับการขันสกรูเข้า ให้กดสวิตช์เปลี่ยนทิศทางการหมุน (9) ไปทางซ้ายจนสุด

- การหมุนทางซ้าย: สำหรับการคลายหรือขันสกรูออก ให้กดสวิตช์เปลี่ยนทิศทางการหมุน (9) ไปทางขวาจนสุด

การตั้งค่าแรงบิด (ดูภาพประกอบ H)

แรงบิดขึ้นอยู่กับการตั้งค่าคลัตช์หยุดทำงาน คลัตช์หยุดทำงานจะตอบสนองในการหมุนทั้งซ้ายและขวาเมื่อถึงแรงบิดที่ตั้งไว้

สำหรับการตั้งแรงบิดแต่ละครั้ง ให้ใช้เฉพาะเครื่องมือปรับ (20) ที่จัดส่งมาเท่านั้น

- เลื่อนฝาครอบสำหรับข้อต่อไปข้างหลัง

- ใส่เครื่องมือปรับ (20) เข้าไปในส่วนนูนขนาดเล็ก (แผ่นปรับ (21)) ของข้อต่อ แล้วหมุนเครื่องมือปรับ (20) หมุนตามเข็มนาฬิกาจะได้แรงบิดสูงขึ้น หมุนทวนเข็มนาฬิกาจะได้แรงบิดลดลง

- เอาเครื่องมือปรับ (20) ออก เลื่อนฝาครอบสำหรับข้อต่อจนสุด เพื่อป้องกันไม่ให้ข้อต่อสกปรก

หมายเหตุ: ค่าการปรับที่จำเป็นขึ้นอยู่กับประเภทของการเชื่อมต่อสกรู และสามารถกำหนดได้ดีที่สุดโดยการทดลองฝึกปฏิบัติ ตรวจสอบการขันภาคทดลองด้วยประแจวัดแรงบิด

▶ ตั้งแรงบิดไว้ในขอบเขตสมรรถภาพที่กำหนดเท่านั้น มิฉะนั้นคลัตช์หยุดทำงานจะไม่ตอบสนอง

▶ โปรดตรวจสอบแรงบิดที่จุดต่อสกรูเป็นประจำ และทำการปรับคลัตช์หยุดทำงานใหม่หากจำเป็น

การเปิด-ปิดเครื่อง

ไขควงมีคลัตช์หยุดทำงานที่ขึ้นกับแรงบิด และสามารถปรับได้ในช่วงที่ระบุไว้ คลัตช์จะตอบสนองเมื่อถึงแรงบิดที่ตั้งไว้

- สำหรับการเปิดใช้งานเครื่องมือไฟฟ้า ให้กดสวิตช์เปิด-ปิด (8) ไปจนสุด

• เครื่องมือไฟฟ้าจะปิดสวิตช์โดยอัตโนมัติทันทีที่ถึงแรงบิดที่ตั้งไว้ล่วงหน้า หากปล่อยสวิตช์เปิด/ปิด (8) ก่อนเวลา แรงบิดจะไม่ถึงระดับที่ปรับตั้งไว้ โปรดตรวจสอบแรงบิดที่จุดต่อสกรูเป็นประจำและทำการปรับคลัตช์หยุดทำงานใหม่หากจำเป็น

การป้องกันการใช้งานเกินกำลังโดยอาศัยอุณหภูมิ

ในกรณีที่เกิดการโอเวอร์โหลด เครื่องมือไฟฟ้าจะปิดสวิตช์ เมื่ออุณหภูมิกลับมาอยู่ในช่วงอุณหภูมิการทำงานที่เหมาะสม ให้ปลดสวิตช์เปิด-ปิด (8) และเปิดเครื่องมือไฟฟ้าอีกครั้งเพื่อทำงานต่อ

เครื่องมือไฟฟ้าอาจทำงานด้วยประสิทธิภาพสูงสุดที่ความเร็วต่ำกว่า 50% ซึ่งอาจเปิดใช้งานการป้องกันการโอเวอร์โหลดก่อนหน้านี้ หากคุณมีปัญหากับการตั้งค่าเหล่านี้ ให้กำหนดความเร็วเอาต์พุตให้สูงกว่า 50% หรือลดแรงบิดสูงสุดที่ใช้

ข้อแนะนำในการทำงาน

จับเครื่องมือไฟฟ้าเข้ากับหัวสกรู/น็อตเมื่อเครื่องปิดอยู่เท่านั้น เครื่องมือที่หมุนอยู่อาจลื่นไถล

ไฟแสดงผลการขันสกรู (ไฟ LED สีเขียว/สีแดง)

คลัตช์หยุดทำงานจะตอบสนองเมื่อถึงแรงบิดที่ตั้งไว้ล่วงหน้า ไฟ LED (5) จะติดขึ้นสีเขียว

หากไม่ถึงแรงบิดที่ตั้งไว้ล่วงหน้า ไฟแสดงผล LED (5) จะติดขึ้นสีแดงและเสียงสัญญาณจะดังขึ้น ต้องทำการขันสกรูใหม่อีกครั้งหนึ่ง

การป้องกันการขันซ้ำ

ในการขันสกรู หากคลัตช์หยุดทำงานตอบสนอง เครื่องจะหยุดทำงาน เครื่องจะเริ่มทำงานอีกครั้งหลังจากหยุดพัก 0.7 วินาที การหยุดพักจะช่วยป้องกันการขันย้ำสกรูที่ขันแน่นแล้วโดยไม่ตั้งใจ

การบำรุงรักษาและการบริการ

การบำรุงรักษาและการทำความสะอาด

โปรดถอดแบตเตอรี่แบบชาร์จได้ออกจากเครื่องมือไฟฟ้าก่อนการทำงานทุกประเภทที่เครื่องมือไฟฟ้า (เช่น การบำรุงรักษา การเปลี่ยนเครื่องมือ เป็นต้น) เนื่องจากการสั่งงานสวิตช์เปิด/ปิดโดยไม่ตั้งใจขณะทำงานดังกล่าวอาจก่อให้เกิดความเสี่ยงต่อการบาดเจ็บได้ เพื่อให้ทำงานได้อย่างถูกต้องและปลอดภัย ต้องรักษาเครื่องและช่องระบายอากาศให้สะอาดอยู่เสมอ โปรดตรวจสอบความเสียหายและการสึกหรอที่เครื่องมือไฟฟ้าทั้งเครื่องหลังการใช้งานขันสกรูครบทุก 100,000 รอบเป็นอย่างช้าที่สุด รวมทั้งตรวจเช็คการทำงานทุกฟังก์ชัน จากนั้นให้ปรับแรงบิดของคลัตช์ใหม่อีกครั้ง

การบริการหลังการขายและการให้คำปรึกษาการใช้งาน

ศูนย์บริการหลังการขายของเรียนดีตอบคำถามของท่านที่เกี่ยวกับการบำรุงรักษาและการซ่อมแซมผลิตภัณฑ์ รวมทั้งเรื่องอะไหล่ ภาพเขียนแบบการประกอบ และข้อมูลเกี่ยวกับอะไหล่ กรุณาดูใน: www.bosch-pt.com ทีมงานที่บริษัทของบอชยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ์ของเราและอุปกรณ์ประกอบต่างๆ เมื่อต้องการสอบถามและสั่งซื้ออะไหล่ กรุณาแจ้งหมายเลขสินค้า 10 หลักบนแผ่นป้ายรุ่นของผลิตภัณฑ์ทุกครั้ง

ไทย

ไทย บริษัท โรเบิร์ต บอช จำกัด

เอฟวายไอ เซ็นเตอร์ อาคาร 1 ชั้น 5

เลขที่ 2525 ถนนพระราม 4

แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110

โทร: [phone]

แฟกซ์: [phone]

www.bosch.co.th

ศูนย์บริการซ่อมและฝึกอบรม บอช

อาคาร ลาซาลทาวเวอร์ ชั้น G ห้องเลขที่ 2

บ้านเลขที่ 10/11 หมู่ 16

ถนนศรีนครินทร์ ตำบลบางแก้ว อำเภอบางพลี

จังหวัดสมุทรปราการ 10540

ประเทศไทย

โทรศัพท์ 02 7587555

โทรสาร 02 7587525

สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่:

แบตเตอรี่ลิเธียมไอออนที่แนะนำให้ใช้ อยู่ภายใต้ข้อกำหนดแห่งกฎหมายสินค้าอันตราย ผู้ใช้สามารถขนส่งแบตเตอรี่แบบชาร์จได้บนถนนโดยไม่มีข้อบังคับเพิ่มเติม

สำหรับการจัดส่งโดยบุคคลที่สาม (เช่น การขนส่งทางอากาศหรือตัวแทนขนส่งสินค้า) จำเป็นต้องปฏิบัติตามข้อกำหนดพิเศษเกี่ยวกับการบรรจุภัณฑ์และการติดฉลาก สำหรับการจัดเตรียมสิ่งของที่จะจัดส่ง จำเป็นต้องปรึกษาผู้เชี่ยวชาญด้านวัตถุอันตราย

ส่งแบตเตอรี่แพ็คเมื่อตัวหุ้มไม่ชำรุดเสียหายเท่านั้น ใช้เทปกาวพันปิดหน้าสัมผัสที่เปิดอยู่ และนำแบตเตอรี่แพ็คใส่กล่องบรรจุโดยไม่ให้เคลื่อนไปมาในกล่องได้ นอกจากนี้กรุณาปฏิบัติตามกฎระเบียบของประเทศไทยโดยละเอียดเพิ่มเติม

การกำจัดขยะ

เครื่องมือไฟฟ้า แบตเตอรี่แพ็ค อุปกรณ์ประกอบ และหีบห่อ ต้องนำ

ไปแยกประเภทวัสดุเพื่อนำกลับมาใช้ใหม่โดยไม่กำหนดสภาพแวดล้อม

อย่าทิ้งเครื่องมือไฟฟ้าและแบตเตอรี่แพ็ค/แบตเตอรี่ที่ชาร์จกลับมาใหม่ได้ ลงในขยะบ้าน!

แบตเตอรี่แพ็ค/แบตเตอรี่:

ลิเธียม ไอออน:

กรุณาปฏิบัติตามคำแนะนำในบทการขนส่ง (ดู "การขนส่ง", หน้า 297)
