Produkta veids	Bezvadu rūpnieciskā skrūvgriezis
Zīmols	Bosch
Modelis	ANGLE EXACT 12V6600 Professional
Nominālais spriegums	12 V
Akumulatora tips	Litija-jonu (nav iekļauts)
Svars (bez akumulatora)	0,7 kg
Svars ar leņķa pārnesumu (maks.)	1,4 kg
Tukšgaitas ātrums (atkarībā no modeļa)	134 - 1 100 apgr./min
Maksimālais skrūvēšanas griezes moments (atkarībā no modeļa)	0,5 - 6,5 Nm
Maksimālais griezes moments Power Boost režīmā	Līdz 12 Nm (atkarībā no modeļa)
Aizsardzības indekss	IP20
Darba temperatūras diapazons	-20 °C līdz +50 °C
Uzlādes temperatūras diapazons	0 °C līdz +35 °C
Leņķa pārnesums	Pagriežams 360°, nepārtraukta montāža
Izslēgšanas sajūgs	Regulējams, atkarīgs no griezes momenta
Skrūvēšanas indikators	Zaļa LED (griezes moments sasniegts) / sarkana (nav sasniegts)
Pretiestartēšanas aizsardzība	Jā (aizkave 0,7 s)
Pārslodzes aizsardzība	Automātiska izslēgšana pārkaršanas gadījumā
Konfigurācija caur USB	Jā (programmatūra EXACT Configurator)
Piekāršanas sistēma	Iekļauts piekāršanas skava
Iekļautie piederumi	Regulēšanas instruments, plakanie atslēgas (atkarībā no modeļa)
Apkope	Regulāri tīrīt; pārbaudīt ik pēc 100 000 skrūvēšanas reizēm
Pēcpārdošanas serviss	Bosch SAV (tālr. 09 70 82 12 26)

Bieži uzdotie jautājumi - ANGLE EXACT 12V6600 Professional BOSCH

Kā noregulēt skrūvēšanas griezes momentu?

Izmantojiet iekļauto regulēšanas instrumentu. Bīdiet sajūga vāku atpakaļ, ievietojiet instrumentu regulēšanas diska iecirtumā un pagrieziet: pulksteņrādītāja virzienā, lai palielinātu griezes momentu, pretēji pulksteņrādītāja virzienam, lai to samazinātu. Pēc regulēšanas novietojiet vāku atpakaļ.

Kā nomainīt darba piederumu?

Atkarībā no instrumenta turētāja veida: kvadrātveida vīrišķajam — atbīdiet sprūdu un izņemiet piederumu; sešstūra dobajam — atbrīvojiet to ar knaiblēm; ātrās fiksācijas patronai — pavelciet gredzenu uz priekšu, ievietojiet piederumu un atlaidiet.

Kā orientēt leņķa pārnesumu?

Atskrūvējiet pretuzgriezni ar piemērotu instrumentu, pagrieziet leņķa pārnesumu par 360° līdz vēlamajai pozīcijai, pēc tam atkal pieskrūvējiet pretuzgriezni ar noteikto griezes momentu (skatīt tehniskos datus).

Ko darīt, ja LED mirgo?

Ja dzeltenā LED mirgo, akumulators ir vājš (atlikušas 6–8 skrūvēšanas reizes). Ja tā mirgo pēc apstāšanās, instruments ir pārkarsis: pagaidiet, līdz tā nodziest, pirms atkārtotas iedarbināšanas.

Kā uzlādēt akumulatoru?

Izmantojiet tikai ieteikto lādētāju (GAL 12... vai GAX 18...). Apkārtējās vides temperatūrai jābūt no 0 °C līdz +35 °C. Litija-jonu akumulatori tiek piegādāti daļēji uzlādēti; pirms pirmās lietošanas uzlādējiet tos pilnībā.

Kā konfigurēt instrumentu caur USB?

Savienojiet instrumentu ar datoru, izmantojot USB 2.0 A tipa / micro-USB 2.0 B tipa kabeli (ekranēts, maks. 1 m) un izmantojiet programmatūru BOSCH EXACT Configurator (versija 5.2 vai jaunāka), lai iestatītu ātrumu, soļu skaitu, pretiestartēšanas aizsardzību utt.

Kā tīrīt instrumentu?

Pirms jebkādas apkopes izņemiet akumulatoru. Regulāri tīriet instrumentu un ventilācijas spraugas ar sausu drānu. Neizmantojiet agresīvus tīrīšanas līdzekļus.

Ko darīt pārslodzes gadījumā?

Instruments apstājas automātiski. Atlaidiet ieslēgšanas/izslēgšanas slēdzi un pagaidiet dažus mirkļus, līdz temperatūra pazeminās, pirms atkārtotas iedarbināšanas. Ja problēma turpinās, samaziniet ātrumu vai griezes momentu.

Kā droši transportēt akumulatoru?

Litija-jonu akumulatori ir pakļauti bīstamo vielu regulējumam. Trešās puses transportēšanai iepakojiet akumulatoru ar aizsargātiem kontaktiem un bez kustības iepakojumā. Ievērojiet vietējos noteikumus.

Kur atrast rezerves daļas?

Apmeklējiet vietni www.bosch-pt.com, lai skatītu sprādzienveida skatus un rezerves daļas. Varat arī sazināties ar Bosch pēcpārdošanas servisu pa tālruni 09 70 82 12 26 vai e-pastā [e-mail].

LIETOŠANAS INSTRUKCIJA ANGLE EXACT 12V6600 Professional BOSCH

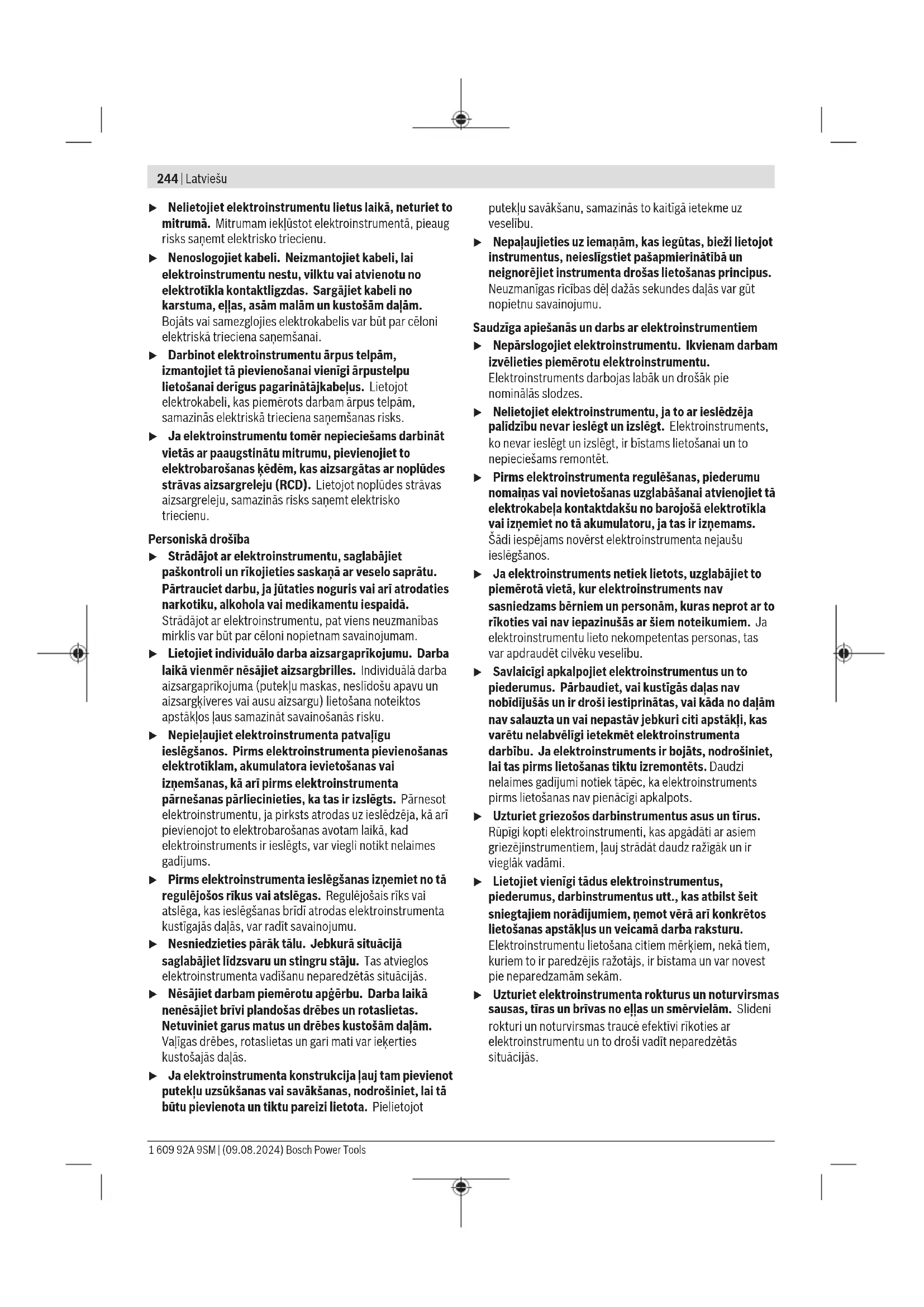

Vispārēji drošības noteikumi elektroinstrumentiem

BRĪDINĀJUMS

Izlasiet visus drošības noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošības noteikumos lietotais apzīmējums "elektroinstruments" attiecas gan uz Jūsu tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums. Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošība

Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena saņemšanas risku.

Nepieļaujiet ķermeņa daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.

▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu. ▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotīkla kontaktligzdas. Sargājiet kabeli no karstuma, eļļas, asām malām un kustošām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai. Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks. Ja elektroinstrumentu tomēr nepieciešams darbināt vietās ar paaugstinātu mitrumu, pievienojiet to elektrobarošanas ķēdēm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam. Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) lietošana noteiktos apstākļos ļaus samazināt savainošanās risku. ▶ Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums. Pirms elektroinstrumenta ieslēgšanas izņemiet no tā regulējošos rīkus vai atslēgas. Regulējošais rīks vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu. ▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadīšanu neparedzētās situācijās. ▶ Nēsājiet darbam piemērotu apģērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām daļām. Vaļīgas drēbes, rotaslietas un gari mati var iekerties kustošajās daļās. ▶ Ja elektroinstrumenta konstrukcija ļauj tam pievienot putekļu uzsūkšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot

putekļu savākšanu, samazinās to kaitīgā ietekme uz veselību.

▶ Nepaļaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēļ dažās sekundes daļās var gūt nopietnu savainojumu.

Saudzīga apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes. ▶ Nelietojiet elektroinstrumentu, ja to ar ieslēdzēja palīdzību nevar ieslēgt un izslēgt. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabela kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos. Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību. Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstākļi, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots. Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir vieglāk vadāmi. Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ņemot vērā arī konkrētos lietošanas apstākļus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām. ▶ Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tīras un brīvas no eļļas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

Saudzīga apiešanās un darbs ar akumulatora elektroinstrumentiem

Akumulatoru uzlādei lietojiet tikai ražotāja norādīto uzlādes ierīci. Ikviena uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēģinājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aizdegšanās. Lietojiet elektroinstrumentos tikai tiem īpaši paredzētus akumulatorus. Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanās. Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu veidot savienojumu starp kontaktiem, izraisot īsslēgumu. Īsslēgums starp akumulatora kontaktiem var radīt apdegumus un izraisīt aizdegšanos. ▶ Nepareizi lietojot akumulatoru, no tā var izplūst šķidrais elektrolīts; nepieļaujiet tā nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, meklējiet ārsta palīdzību. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu. ▶ Nelietojiet akumulatoru vai elektroinstrumentu, ja tas ir bojāts vai modificēts. Bojāti vai modificēti akumulatori var radīt neparedzētas situācijas, kuru rezultātā var notikt aizdegšanās vai sprādziens, kā arī var rasties savainojuma risks. Neturiet elektroinstrumentu vai akumulatoru uguns tuvumā vai vietā ar augstu temperatūru. Elektroinstrumenta vai akumulatora atrašanās uguns tuvumā vai vietā, kur temperatūra pārsniedz 130 °C, var izraisīt sprādzienu. ▶ Ievērojiet visas uzlādēšanas instrukcijas un neuzlādējiet akumulatoru vai elektroinstrumentu pie temperatūras, kas atrodas ārpus instrukcijā norādīto pieļaujamo temperatūras vērtību diapazona robežām. Uzlādējot akumulatoru neatbilstošā veidā vai pie temperatūras, kas atrodas ārpus pieļaujamo temperatūras vērtību diapazona robežām, tas var tikt bojāts, kā arī var pieaugt aizdegšanās risks.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni. ▶ Nekādā gadījumā neveiciet bojātu akumulatoru apkalpošanu. Akumulatoru apkalpošanu drīkst veikt tikai ražotājs vai tā pilnvaroti servisa speciālisti.

Drošības noteikumi skrūvgriežiem

▶ Veicot darbības, kuru laikā stiprinošais elements var skart slēptus vadus, turiet elektroinstrumentu aiz izolētajām noturvirsmām. Stiprinošajam elementam skarot spriegumnesošus vadus, spriegums var nonākt arī

uz elektroinstrumenta atklātajām metāla daļām, kā rezultātā lietotājs var saņemt elektrisko triecienu.

Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu nešķērso slēptas komunālās apgādes līnijas, vai arī griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzienu. Kontakta rezultātā ar ūdensvada cauruli var tikt bojātas materiālās vērtības. ▶ Stingri turiet elektroinstrumentu. Pieskrūvējot un atskrūvējot skrūves, var īslaicīgi rasties liels reaktīvais griezes moments. ▶ Nostipriniet apstrādājamo priekšmetu. Iestiprinot apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām. Pirms elektroinstrumenta novietošanas nogaidiet, līdz tas ir pilnīgi apstājies. Kustībā esošs darbinstruments var iestrēgt, izsaucot kontroles zaudēšanu pār elektroinstrumentu. Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Akumulators var aizdegties vai sprāgt. Ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas ceļu kairinājumu. ▶ Neatveriet akumulatoru un neveiciet tam nekādas modifikācijas. Pastāv īsslēguma risks. ▶ Iedarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju īsslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst. Lietojiet akumulatoru vienīgi ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm.

Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, netīrumiem, ūdens un mitruma. Tas var radīt sprādziena un īsslēguma briesmas.

Nekavējoties izslēdziet elektroinstrumentu, ja iestrēgst tajā iestiprinātais darbinstruments. Esiet gatavs augstam reaktīvajam griezes momentam, kas var iedarboties uz Jūsu rokām un izraisīt atsitienu. Darbinstruments var iestrēgt, ja elektroinstruments tiek pārslogots vai arī darbinstruments apstrādājamajā priekšmetā tiek sašķiebts.

BRĪDINĀJUMS

Rupjās un smalkās slīpēšanas, zāģēšanas, urbšanas un citu līdzīgu darbību gaitā radušies

putekļi var būt kancerogēni, teratogēni vai mutagēni.

Dažas no vielām, ko satur šie putekļi, ir šādas.

Svinu saturošas krāsas un lakas; kristālisks silīcija oksīds ķieģeļos, cementā un citos mūra materiālos; arsēns un

246 | Latviešu

hroms ķīmiski apstrādātā kokā. Saslimšanas risks ir atkarīgs no tā, cik bieži organisms tiek pakļauts šo vielu iedarbībai. Lai samazinātu saslimšanas risku, ieteicams strādāt tikai labi vēdināmās telpās, lietojot piemērotu aizsargaprīkojumu (piemēram, īpaši izstrādātu elpošanas ceļu aizsarglīdzekli, kas spēj aizturēt pat vissīkākās putekļu daļiņas).

Nepieļaujiet nejaušu elektroinstrumenta ieslēgšanos. Pirms akumulatora ievietošanas pārliecinieties, ka elektroinstrumenta ieslēdzējs atrodas izslēgtā stāvoklī. Elektroinstrumenta pārnēsāšana, turot pirkstu uz ieslēdzēja, vai akumulatora ievietošana ieslēgtā elektroinstrumentā var izraisīt nelaimes gadījumu. Izmantojiet vienīgi nebojātus, nenodilušus darbinstrumentus. Bojāti darbinstrumenti var salūzt, izraisot savainojumus un radot materiālus zaudējumus. ▶ Iestiprinot darbinstrumentu, sekojiet, lai tas droši ievietotos darbinstrumenta turētājā. Ja darbinstruments nav stingri iestiprināts, tas var izkrist no stiprinājuma un kļūt nekontrolējams. Ieskrūvējot garas skrūves, ievērojiet piesardzību, jo šādā gadījumā pastāv noslīdēšanas briesmas, kas atkarīgas no skrūves tipa un izmantojamā darbinstrumenta. Garas skrūves parasti ir grūtāk kontrolējamas, tāpēc ieskrūvēšanas laikā skrūvgrieža uzgalis var viegli noslīdēt no skrūves galvas, izraisot savainojumu. Pirms elektroinstrumenta ieslēgšanas pārliecinieties, ka ir pareizi izvēlēts griešanās virziens. Piemēram, ja vēlaties izskrūvēt skrūvi un ir izvēlēts ieskrūvēšanai atbilstošs griešanās virziens, tas var izraisīt nekontrolējamas elektroinstrumenta kustības. ▶ Nelietojiet elektroinstrumentu kā urbjmašīnu. Elektroinstrumenti ar automātiskās apturēšanās sajūgu nav piemēroti urbšanai. Šis sajūgs var bez brīdinājuma automātiski nostrādāt jebkurā brīdī.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Ņemiet vērā attēlus lietošanas pamācības sākuma daļā.

Pielietojums

Elektroinstruments ir paredzēts skrūvju ieskrūvēšanai un izskrūvēšanai, kā arī uzgriežņu un citu vītņu savienojumu elementu pieskrūvēšanai un atskrūvēšanai izmēru un jaudas robežās, ko nosaka tā tehniskie parametri.

Elektroinstruments ir paredzēts izmantošanai vienīgi industriālā jomā.

Elektroinstruments nav izmantojams kā urbjmašīna.

Attēlotās sastāvdaļas

Attēloto komponentu numerācija atbilst kārtējā elektroinstrumenta attēlojumam grafiskajā lapā.

(1) Nomaināmais darbinstruments ^a) (2) Instrumentu turētājs ^a) (3) Skrūvēšanas leņķgalva ^a) (4) Pārbīdāmais griezes momenta regulatora vāciņš (5) Skrūvēšanas rezultāta LED indikators (6) Akumulatora uzlādes pakāpes indikators (7) Akumulators ^a) (8) Ieslēdzējs/izslēdzējs (9) Griešanās virziena pārslēdzējs (10) Rokturis (ar izolētu noturvirsmu) (11) Akumulatora atbrīvošanas taustiņš ^a) (12) Pakāršanas cilpa ^a) (13) Caurumi pakāršanas cilpai (14) Savienojoša uzgriežņa atslēgas noturplaknes ^a) (15) Skrūvēšanas leņķgalvas atloka atslēgas noturplaknes ^a) (16) Valējā tipa uzgriežņu atslēga, platums 27 mm ^a) (17) Valējā tipa uzgriežņu atslēga, platums 22 mm ^a) (18) Kontruzgrieznis ^a) (19) Ātrās nomaiņas patrona ^a) (20) Regulējošais instruments ^a) (21) Regulējošā paplāksne (22) USB vāciņš

a) Šie piederumi neietilpst standarta piegādes komplektā.

Tehniskie dati

Rūpnieciskais akumulatora skrūvgriezis
ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600
Izstrādājuma numurs	3 602 D96 6.0 3 602 D96 6.1 3 602 D96 6.2
Nominālais spriegums V= 12 12 12
Aizsardzības veids IP 20 IP 20 IP 20
Svars kg 0,7 0,7 0,7
Akumulators(neietilpst standartapiegādes komplektā)	Litija jonu Litija jonu Litija jonu

Rūpnieciskais akumulatora skrūvgriezis ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600

ieteicamā apkārtējās vides temperatūra uzlādes laikā	°C 0 ... +35 0 ... +35 0 ... +35
pieļaujamā apkārtējā gaisa temperatūra darbības laikā A) un glabāšanas laikā	°C -20 ... +50 -20 ... +50 -20 ... +50
ieteicamie akumulatori GBA 12V... GBA 12V... GBA 12V...
ieteicamās uzlādes ierīces GAL 12...		GAL 12...	GAL 12...
	GAX 18...	GAX 18...	GAX 18...

Tehniskie dati bez leņķgalvas

Brīvgaitas griešanās ātrums n0B)	min -1	134-670 220-1100 220-1100
Maksimālais apgriezienu skaits jaudas pastiprinātājam B)(C)	min -1	910 1450 1450
maks. griezes moments cietās/mīkstās skrūvēšanas režimā atbilstīgi ISO 5393 B)	Nm 1,5-6,0 1,0-3,0 0,5-2,0
Maksimālais griezes moments B)(D)	Nm 6,5 3,0 2,0
Svars E)	kg 0,9-1,1 0,9-1,1 0,9-1,1

Tehniskie dati ar 12V leņķgalvu

Izstrādājuma numurs		0 602 496 020	0 602 496 020	0 602 496 020
		0 602 496 021	0 602 496 021	0 602 496 021
Brīvgaitas griešanās ātrums n0B)	min-1	74-370 120-600 120-600
Maksimālais apgriezienu skaits jaudas pastiprinātājam B)C)	min-1	500 800 800
maks. griezes moments cietās/mīkstās skrūvēšanas režimā atbilstīgi ISO 5393 B)	Nm 3,0-10,0 2,0-6,0 1,0-3,5
Maksimālais griezes momentsB)D)	Nm 12,0 6,0 3,5
SvarsE)	kg 0,9-1,3 0,9-1,3 0,9-1,3

Tehniskie dati ar 180W leņķgalvu

Izstrādājuma numurs		0 607 453 617	-	-
		0 607 453 618
		0 607 453 620
		0 607 453 630
		0 602 496 022
Brīvgaitas griešanās ātrums n0B)	min-1	95–480 --
Maksimālais apgriezienu skaits jaudas pastiprinātājam B(C)	min-1	650 --
maks. griezes moments cietās/mikstās skrūvēšanas režimā atbilstīgi ISO 5393 B)	Nm 2,5–8,0 --
Maksimālais griezes moments B(D)	Nm 9,0 --
SvarsE)	kg 1,0–1,4 --

A) ierobežota jauda pie temperatūras vērtībām < 0 °C B) Mērījums 20–25 °C temperatūrā ar akumulatoru GBA 12V 6.0Ah. C) ierobežota veiktspēja pie griezes momenta skaitļiem <50% D) iespējams tikai cikliskajā ekspluatācijā: <5 pieskrūvēšanas minūtē E) atkarībā no izmantotā akumulatora

248 | Latviešu

Skrūvēšanas lenkgalva Adapteris
	■ 1/4" ■ 3/8" 1/4" Ātrās			nomaiņas patrona ● 1/4"	■ 3/8" Ātrāsnomaiņas patrona ● 1/4"
Izstrādājuma numurs	0 607 453617	0 607 453620	0 607 453618	0 607 453630	0 602 496020	0 602 496021	0 602 496022
Griezes moments grūtai/vieglai skrūvēšanai pēc VDI 2647A)	Nm 27 27 27 27 15 15 20
Pievilkšanas moments uz atloka Nm 20 20 20 20 15 15 20
Svars kg 0,20 0,20 0,20 0,20 0,15 0,15 0,05

A) Homologāciju pēc VDI 2647 var lejupielādēt no vietnes www.bosch-professional.com. Vērtības var atšķirties atkarībā no konkrētā izstrādājuma un izmantošanas vai apkārtējās vides apstākļiem. Plašāku informāciju skatiet vietnē www.bosch-professional.com/wac.

Informācija par troksni un vibrāciju

Troksņa emisijas vērtības noteiktas atbilstoši EN 62841-2-2.

Instrumenta radītā pēc raksturlīknes A izsvērtā trokšņa spiediena tipiskā vērtība nepārsniedz 70 dB(A). Trokšņa līmenis darba laikā var pārsniegt šeit norādītās vērtības.

Lietojiet līdzekļus dzirdes orgānu aizsardzībai!

Vibrāciju kopējā vērtība a h (vektoru summa trijos virzienos) un mērījuma nenoteiktība K ir noteiktas atbilstīgi EN 62841-2-2, kā ir norādīts tālāk: Maksimāli pieļaujamā izmēra skrūvju un uzgriežņu pievilkšana: a h < 2,5 m/s ² , K = 1,5 m/s ²

Šajā pamācībā norādītais vibrācijas līmenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Lai precīzi izvērtētu svārstību un trokšņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.

Norādījumi par precizitāti

Apgriezienu samazināšana (jo īpaši zemāk nekā 50%) var izraisīt maksimālā griezes momenta samazināšanos. Palielināts apgriezienu skaits ar aktīvu Power Boost funkciju

var ietekmēt instrumenta precizitāti un tā izslēgšanos. Ir iespējama pārlieku liela sajūga aizture.

Iekārtas veiktspējas pārbaudes parasti tiek veiktas pie 600 min-1 saskaņā ar VDI 2647.

Apgriezienu skaita vai griezes momenta izmaiņas var ietekmēt precizitāti.

Iekārtas veiktspēja ir jāpārbauda ar tajā brīdī esošajiem iestatījumiem.

Akumulators

Bosch pārdod akumulatora elektriskos darbinstrumentus arī bez akumulatora. Tas, vai Jūsu elektriskā darbinstrumenta piegādes komplektācijā ir iekļauts akumulators, ir norādīts uz iesaiņojuma.

Akumulatora uzlāde

Izmantojiet vienīgi tehniskajos datos norādītās uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu elektroinstrumentā izmantojamā litija-jonu akumulatora uzlādei.

Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti daļēji uzlādētā stāvoklī. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru.

Akumulatora ievietošana

Ievietojiet uzlādēto akumulatoru akumulatora stiprinājumā, līdz tas nofiksējas.

Akumulatora izņemšana

Lai izņemtu akumulatoru, nospiediet akumulatora atbrīvošanas taustiņus un izvelciet akumulatoru.

Nedarbiniet ar spēku.

Akumulatora uzlādes līmeņa indikators (dzeltena LED)

Akumulatora uzlādes pakāpes indikators	Nozīme
Indikators mirgo + skan akustisks signāls	Uzlādējiet akumulatoru: vēl var ieskrūvēt 6-8 skrūves.
Deg pastāvīgi + akustisks signāls	Vairs nevar ieskrūvēt pat vienu skrūvi vai arī elektroinstruments ir pārslogots: elektroinstrumentu vairs nevar ieslēgt.- Izņemiet akumulatoru un tā vietā ievietojiet cītu, pilnīgi uzlādētu akumulatoru.
Indikators mirgo	Elektroinstruments ir pārkarsis un vairs nespēj darboties:- Pirms elektroinstrumenta atkārtotas iedarbināšanas nogaidiet, līdz izdziest mirgojošais LED indikators.

Ievietojot akumulatoru (7) un nospiežot ieslēgšanas/izslēgšanas slēdzi (8), akumulatora uzlādes līmeņa indikators rāda akumulatora uzlādes līmeni 5 sekundes.

Akumulatora uzlādes pakāpes indikators	Uzlādes pakāpe
Zalš 60–100 %
Dzeltens 30–60 %
Sarkans 0–30 %

Pareiza rīcība ar akumulatoru

Sargājiet akumulatoru no mitruma un ūdens.

Uzglabājiet akumulatoru temperatūrā no -20 °C līdz 50 °C. Neatstājiet akumulatoru karstumā, piemēram, vasarā neatstājiet to automašīnā.

Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainīt.

Ievērojiet norādījumus par nolietoto izstrādājumu utilizāciju.

Montāža

Pirms jebkādu darbu veikšanas pie elektroinstrumenta (piem., apkope, instrumentu maiņa utt.) izņemiet akumulatoru no elektroinstrumenta. Ja nejauši nospiež ieslēdzēju/izslēdzēju, pastāv savainojumu risks.

Darba un uzglabāšanas apstākļi

Elektroinstruments ir paredzēts izmantošanai vienīgi slēgtās darba telpās.

Lai elektroinstruments nevainojami darbotos, apkārtējā gaisa temperatūrai jābūt robežās no 0 °C līdz +45 °C pie relatīvā gaisa mitruma no 20 līdz 95 % bez aprasošanas.

Ierīce uzkarināšanai (skat. attēlu A)

Izmantojot piekaramo turētāju (12), elektroinstrumentu var uzkarināt uz kādas turētājierīces.

– Uzlieciet piekaramo turētāju (12) uz elektroinstrumenta un ievietojiet to caurumos (13).

▶ Regulāri pārbaudiet instrumenta lokveida turētāju un turētājierīces āķus vai iekares.

180 W leņķgalvas montāža (skat. attēlu B)

Šīm industriālajām akumulatora leņķskrūvēm vispirms jāuzstāda adapteris un atbilstoša leņķskrūves (skatīt „Tehniskie dati“, Lappuse 246) galva.

Vītnēm un atloka vītnēm jābūt brīvām no taukiem, jo tā var izpildīt atbilstošo griezes momentu, (skatīt „Tehniskie dati“, Lappuse 246) lai leņķgalva neatskrūvētos.

- Pagrieziet kontruzgriezni (18), bultiņas virzienā a (kreisā vītne) pilnīgi atpakaļ.

- Tagad pagrieziet adapteri bultiņas virzienā a (kreisā vītne) pilnīgi atpakaļ.

▶ Nemēģiniet nostiprināt instrumentu, iespiežot tā korpusa apvalku.

- Pagrieziet adapteri atpakaļ pa labi, līdz leņķgalva atrodas vēlamajā pozīcijā, maksimāli 360°.

- Fiksējiet adapteri šajā pozīcijā, pagriežot kontruzgriezni (18) bultiņas virzienā c ar piemērotu darbinstrumentu (āķveida atslēgu DIN 1810, forma B, izmērs 25/28) pret adapteri. Stingri pievelciet kontruzgriezni (18) ar atbilstošo pievilkšanas (skatīt „Tehniskie dati“, Lappuse 246) momentu. Šajā darbībā pretī jātur piemērots darbinstruments.

Vītnēm un atloka vītnēm jābūt brīvām no taukiem, jo tā var izpildīt atbilstošo griezes momentu, (skatīt „Tehniskie dati“, Lappuse 246) lai leņķgalva neatskrūvētos.

- Cieši turiet elektroinstrumentu ar dakšveida atslēgu (17) pie adaptera (15) atslēgas plaknes.

12 V leņķgalvas montāža (skatīt attēlu C)

Uz šiem rūpnieciskajiem akumulatora leņķa skrūvgriežiem vispirms jānostiprina piemērota skrūvēšanas leņķgalva (skatīt sadaļu „Tehniskie dati“, Lappuse 246). Leņķskrūves galva (3) kopā ar darbinstrumenta stiprinājumu (2) ir bezpakāpju veidā pagriežama un nostiprināma 360° robežās.

- Pagrieziet kontruzgriezni (18) bultiņas virzienā a (kreisā vītne) pilnīgi atpakaļ.

▶ Nemēģiniet nostiprināt instrumentu, iespiežot tā korpusa apvalku.

– Pagrieziet leņķskrūves galvu (3) bultiņas virzienā d, līdz tā atduras pret atloku. Tad virzienā b pagrieziet atpakaļ līdz vajadzīgā darba leņķa sasniegšanai, tomēr maksimāli vienā reizē par 360°. - Fiksējiet leņķskrūves galvu (3) šajā pozīcijā, pagriežot kontruzgriezni (18) bultiņas virzienā c ar piemērotu darbinstrumentu (āķveida atslēgu DIN 1810, forma B, izmērs 25/28) pret leņķskrūves galvu. Stingri pievelciet kontruzgriezni (18) ar atbilstošo pievilkšanas momentu (skatīt „Tehniskie dati“, Lappuse 246). Šajā darbībā piemērots darbinstruments (āķveida atslēga DIN 1810B forma, izmērs 20/22) jāieāķē leņķgalvas atverē un jātur pret to. Vītnēm un atloka vītnēm jābūt brīvām no taukiem, jo tā var izpildīt atbilstošo griezes momentu (skatīt „Tehniskie dati“, Lappuse 246), lai leņķgalva neatskrūvētos.

12 V leņķgalvas regulēšana

Leņķskrūves galva (3) kopā ar darbinstrumenta stiprinājumu (2) ir bezpakāpju veidā pagriežama un nostiprināma 360° robežās.

• Atbrīvojiet kontruzgriezni (18), ieāķējot piemērotu darbinstrumentu (āķveida atslēgu DIN 1810, forma B, izmērs 25/28) kontruzgriežņa atverē un pagriežot bultiņas virzienā a (kreisā vītne). Šim nolūkam piemērots darbinstruments (āķveida atslēga DIN 1810B forma, izmērs 20/22) jāieāķē leņķgalvas atverē un jātur pret to. ▶ Nemēģiniet nostiprināt instrumentu, iespiežot tā korpusa apvalku.
• Pagrieziet skrūvēšanas leņķgalvu (3) bultas b virzienā, līdz tiek sasniegts vēlamais darba leņķis, taču kopējais pagriešanas leņķis nedrīkst pārsniegt 360°.
• Fiksējiet skrūvēšanas leņķgalvu (3) šajā stāvoklī, šim nolūkam pagriežot kontruzgriezni (18) bultas c virzienā attiecībā pret skrūvēšanas leņķgalvu. Stingri atkal pievelciet kontruzgriezni (18) ar atbilstošo pievilkšanas momentu (skatīt „Tehniskie dati“, Lappuse 246). Šajā darbībā piemērots darbinstruments jāieāķē leņķgalvas atverē un jātur pret to. Vītnēm un atloka vītnēm jābūt brīvām no taukiem, jo tā var izpildīt atbilstošo griezes momentu (skatīt „Tehniskie dati“, Lappuse 246), lai leņķgalva neatskrūvētos.

Elektroinstrumenta konfigurēšana

Ar programmatūras BOSCH EXACT Configurator versijas 5.2 palīdzību var konfigurēt vairākus elektroinstrumenta iestatījumus (piemēram, iestatīt griešanās ātrumu, ieskrūvēšanas griezes momentu, aizsardzību pret atkārtotu ieslēgšanos). Šim nolūkam elektroinstruments jāsavieno ar personāldatoru, izmantojot USB interfeisu. Izmantojiet USB kabeli:

USB 2.0 tips A / Micro-USB 2.0 tips B

- Dubults ekranēts

- Maks. garums 1 m

Konfigurējot ar USB saskarni, ārpus industriālās vides var rasties radio traucējumi.

▶ Ievērojiet visus programmatūras lietošanas pamācībā sniegtos drošības noteikumus un norādījumus.

Darbinstrumenta nomaiņa skrūvēšanas galvā ar četrstūra kātu (attēls D)

Nomaināmā darbinstrumenta iestiprināšana

– Lietojot piemērotu priekšmetu, piemēram, šauru skrūvgriezi, iespiediet uz iekšu fiksatora stienīti uz darbinstrumenta stiprinājuma (2) un tad uzbīdiet darbinstrumentu (1) uz stiprinājuma četrstūra kāta. Sekojiet, lai fiksators ievietotos darbinstrumenta izgriezumā, to fiksējot uz kāta.

Nomaināmā darbinstrumenta izņemšana

– Iespiediet uz iekšu fiksatora stienīti darbinstrumenta (1) izgriezumā un novelciet darbinstrumentu no stiprinājuma (2) kāta.

Darbinstrumenta nomaiņa skrūvēšanas galvā ar sešstūra ligzdu (attēls E)

Nomaināmā darbinstrumenta iestiprināšana

– Ievietojiet nomaināmo darbinstrumentu (1) stiprinājuma (2) sešstūra ligzdā, līdz tas tur fiksējas ar skaidri sadzirdamu troksni.

Nomaināmā darbinstrumenta izņemšana

– Izvelciet darbinstrumentu (1) no stiprinājuma (2) sešstūra ligzdas, vajadzības gadījumā lietojot knaibles.

Darbinstrumenta nomaiņa skrūvēšanas galvā ar ātrās nomaiņas urbjpatronu (attēls F)

Nomaināmā darbinstrumenta iestiprināšana

Lietojiet tikai nomaināmos darbinstrumentus ar piemērotu stiprinājuma kātu (1/4" sešstūra kātu).

- Pavelciet uz priekšu ātrās nomaiņas patronas (19) aptveri.

– Ievietojiet nomaināmā darbinstrumenta (1) kātu turētājā (2) un tad atlaidiet ātrās nomaiņas patronas aptveri.

Darbinstrumenta izņemšana

- Pavelciet uz priekšu ātrās nomaiņas patronas (19) aptveri.

– Ievietojiet nomaināmā darbinstrumenta (1) kātu no turētāja (2) un tad atlaidiet ātrās nomaiņas patronas aptveri.

Lietošana

Ja vēlaties elektroinstrumentu iedarbināt, vispirms ar griešanās virziena pārslēdzēju (9) jāiestata vēlamais griešanās virziens:

Elektroinstrumentu iespējams ieslēgt vienīgi tad, ja griešanās virziena pārslēdzējs (9) neatrodas vidus stāvoklī (ieslēdzēja blokēšana).

Griešanās virziena izvēle (attēls G)

• Griešanās virziens pa labi: lai ieskrūvētu skrūves, pārbīdiet divpusējo griešanās virziena pārslēdzēju (9) līdz galam pa kreisi.
• Griešanās virziens pa kreisi: lai izskrūvētu skrūves, pārbīdiet divpusējo griešanās virziena pārslēdzēju (9) līdz galam pa labi.

Griezes momenta iestatīšana (attēls H)

Griezes momenta ierobežošanas vērtība ir atkarīga no atsperes spiediena automātiskās apstāšanās sajūgā. Sajūgs ierobežo griezes momentu izvēlētajā līmenī abos darbinstrumenta griešanās virzienos.

Lai iestatītu individuālu griezes momenta vērtību, lietojiet regulējošo rīku (20), kas tiek piegādāts kopā ar elektroinstrumentu.

• Pabīdiet savienojuma vāciņu uz aizmuguri. – Ievietojiet regulējošo rīku (20) savienojuma nelielajā izcilnī (regulējošā paplāksne (21)) un grieziet regulējošo rīku (20).

Griežot regulējošo rīku pulksteņa rādītāju kustības virzienā, griezes momenta ierobežošanas līmenis palielinās, bet, griežot to pretēji pulksteņa rādītāju kustības virzienam, griezes momenta ierobežošanas līmenis samazinās.

– Izņemiet regulējošo darbinstrumentu (20). Lai pasargātu savienotāju no netīrumiem, pabīdiet savienotāja vāku, līdz atvere ir aizvērta.

Norāde: optimālais griezes momenta ierobežošanas līmenis ir atkarīgs no skrūvju savienojuma tipa, un to vislabāk izvēlēties praktisku mēģinājumu ceļā. Pirms darba veiciet mēģinājuma ieskrūvēšanu, izmantojot īpašu atslēgu griezes momenta mērīšanai.

▶ Iestatiet griezes momenta ierobežošanas līmeni tikai norādītajās jaudas robežās, ārpus kurām automātiskās apstāšanās sajūgs nedarbojas. ▶ Regulāri pārbaudiet skrūvsavienojuma griezes momentu un, ja nepieciešams, atkārtoti iestatiet automātiskās apstāšanās sajūgu.

Ieslēgšana un izslēgšana

Skrūvgriezis ir apgādāts ar no griezes momenta atkarīgu apturēšanas sajūgu, kas ir regulējams norādītajā griezes momenta vērtību diapazonā. Tas nostrādā, līdzko tiek sasniegts iestatītais griezes moments.

– Lai ieslēgtu elektroinstrumentu, līdz galam nospiediet tā ieslēdzēju (8). - Elektroinstruments automātiski izslēdzas, līdzko tiek sasniegts iestatītais griezes moments. ▶ Priekšlaicīgi atlaižot ieslēdzēju (8), iestatītais griezes moments netiek sasniegts. ▶ Regulāri pārbaudiet skrūvsavienojuma griezes momentu un, ja nepieciešams, atkārtoti iestatiet automātiskās apstāšanās sajūgu.

Termoatkarīga aizsardzība pret pārslodzi

Pārslodzes gadījumā elektroinstruments izslēdzas līdz brīdim, kad tā temperatūra atgriežas optimālo darba temperatūras vērtību diapazona robežās. Lai turpinātu darbu, atlaidiet ieslēdzēju (8) un pēc brīža no jauna ieslēdziet elektroinstrumentu.

Elektroinstruments ar apgriezienu skaitu, kas mazāks par 50 %, netiek darbināts ar optimālo lietderības koeficientu. Tādējādi noteiktos apstākļos aizsardzība pret temperatūras pārslodzi tiek aktivizēta agrāk. Ja rodas problēmas ar šiem iestatījumiem, konfigurējiet piedziņas apgriezienu skaitu, kas lielāks par 50 %, vai samaziniet maksimāli izmantoto griezes momentu.

Norādījumi darbam

- Kontaktējiet darbinstrumentu ar uzgriezni vai skrūvi tikai laikā, kad elektroinstruments ir izslēgts. Rotējošs darbinstruments var noslīdēt no skrūves galvas.

leskrūvēšanas rezultāta indikators (zaļa/sarkana LED diode)

Elektroinstrumenta griezes momentam sasniedzot iepriekš iestatīto vērtību, nostrādā automātiskais apstāšanās sajūgs. Pie tam LED indikators (5) iedegas zaļā krāsā.

Ja iepriekš iestādītā griezes momenta vērtība netiek sasniegta, LED indikators (5) iedegas sarkanā krāsā, un ir dzirdams brīdinošs skaņas signāls. Šādā gadījumā skrūvēšanas operācija jāveic atkārtoti.

Aizsardzība pret atkārtotu ieslēgšanos

Ja skrūvēšanas laikā nostrādā automātiskais apstāšanās sajūgs, tas izslēdz elektroinstrumenta dzinēju.

Elektroinstrumenta atkārtota ieslēgšana ir iespējama ne ātrāk, kā pēc 0,7 sekunžu ilgas pauzes. Tas Įauj novērst jau pieskrūvētu skrūvju nejaušu atkārtotu pieskrūvēšanu.

Apkalpošana un apkope

Apkalpošana un tirišana

Pirms jebkādu darbu veikšanas pie elektroinstrumenta (piem. apkope, instrumentu maina utt.) izņemiet akumulatoru no elektroinstrumenta. Ja nejauši nospiež ieslēdzēju/izslēdzēju, pastāv savainojumu risks. ▶ Lai elektroinstruments darbotos efektivi un droši, regulāri tīriet korpusu un ventilācijas atveres. ▶ Ne vēlāk kā ik pēc 100000 skrūvsavienojumiem pārbaudiet visu eletroinstrumentu, vai tas nav bojāts un nodilis, un pārbaudiet visas funkcijas. Pēc tam vēlreiz iestatiet sajūga griezes momentu.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas centra darbinieki atbildės uz jūsu jautājumiem par izstrādājumu remontu un apkopi, kā arī par to rezerves daļām. Klaidskata rasējumi un informācija par rezerves daļām ir atrodama šeit: www.bosch-pt.com

252 | Lietuvių k.

Bosch konsultāciju dienesta darbinieki ar prieku sniegs atbildes uz jūsu jautājumiem par mūsu izstrādājumiem un to piederumiem.

Lüdzot konsultāciju un pasūtot rezerves daļas, noteikti norādiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma tehnisko datu plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu servisa adreses ir norādītas šeit:

Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs var transportēt akumulatorus celu satiksmē bez papildu nosacijumiem.

Ja akumulatoru nosūta trešas personas (piemēram, ar gaisa transporta uzņēmumu vai citu logistikas aģentūru starpniecību), jāievēro īpašas prasības par sūtījuma iesaiņošanas un markēšanu. Tāpēc sūtījuma sagatavošanas laikā jāpieaicina kravu pārvadāšanas specialists.

Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlimējiet valējos akumulatora kontaktus un iesainojiet akumulatoru tā, lai tas iesainojumā nepārvietotos. levērojiet ari ar akumulatoru pārsūtišanu saistītos nacionālos noteikumus, ja tādi pastāv.

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, akumulatori, piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē!

Tikai EK valstim.

Nelietojami elektroinstrumenti un bojāti vai izlietoti akumulatori/baterijas ir jāutilizē atsevišķi. Izmantojiet paredzētās savākšanas sistēmas.

Nelietpratīgi atbrīvojoties no nolietotām elektriskajām un elektroniskajām ierīcēm, tajos esošu iespējamu, bīstamu vielu dēļ šīs ierīces var nodarīt kaitējumu apkārtējai videi un cilvēku veselībai.

Akumulatori/baterijas:

Litija-jonu:

Lūdzam ievērot sadaļā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse 252).

Lietuvių k.

Saugos nuorodos
