Vrsta izdelka	Akumulatorski industrijski vijačnik
Znamka	Bosch
Model	ANGLE EXACT 12V6600 Professional
Nazivna napetost	12 V
Vrsta akumulatorja	Litij-ionski (ni priložen)
Teža (brez baterije)	0,7 kg
Teža s kotnim prenosom (maks.)	1,4 kg
Prostotna hitrost (odvisno od modela)	134 - 1 100 vrt/min
Maksimalni vrtilni moment (odvisno od modela)	0,5 - 6,5 Nm
Maksimalni vrtilni moment v načinu Power Boost	Do 12 Nm (odvisno od modela)
Stopnja zaščite	IP20
Temperaturno območje uporabe	-20 °C do +50 °C
Temperaturno območje polnjenja	0 °C do +35 °C
Kotni prenos	Vrtljiv 360°, neprekinjena montaža
Zaustavitvena sklopka	Nastavljiva, odvisna od navora
Prikaz vijačenja	Zelena LED (dosežen navor) / rdeča (ni dosežen)
Zaščita pred ponovnim zagonom	Da (zakasnitev 0,7 s)
Zaščita pred preobremenitvijo	Samodejni izklop v primeru pregrevanja
Konfiguracija prek USB	Da (programska oprema EXACT Configurator)
Sistem obešanja	Vključen je obešalni nosilec
Priloženi dodatki	Orodje za nastavitev, ploščati ključi (odvisno od modela)
Vzdrževanje	Redno čistiti; preverjati vsakih 100.000 vijačenj
Poprodajne storitve	Servis Bosch (tel. [phone])

Pogosto zastavljena vprašanja - ANGLE EXACT 12V6600 Professional BOSCH

Kako nastaviti navor zategovanja?

Uporabite priloženo orodje za nastavitev. Potisnite pokrov sklopke nazaj, vstavite orodje v zarezo nastavitvenega diska in zavrtite: v smeri urinega kazalca za povečanje navora, v nasprotni smeri za zmanjšanje. Po nastavitvi vrnite pokrov na mesto.

Kako zamenjati delovni pripomoček?

Glede na vrsto vpenjala: za moški kvadrat odmaknite zatič in odstranite pripomoček; za šestkotno vdolbino ga odstranite s kleščami; za hitrovpenjalno vpenjalo potegnite obroč naprej, vstavite pripomoček in sprostite.

Kako usmeriti kotni prenos?

Odvijte protivijak z ustreznim orodjem, zavrtite kotni prenos za 360° do želenega položaja, nato privijte protivijak na predpisan navor (glejte tehnične podatke).

Kaj storiti, če LED utripa?

Če utripa rumena LED, je baterija šibka (še 6 do 8 vijačenj). Če utripa po zaustavitvi, se je orodje pregrelo: počakajte, da ugasne, preden znova zaženete.

Kako napolniti baterijo?

Uporabljajte izključno priporočen polnilnik (GAL 12... ali GAX 18...). Temperatura okolja mora biti med 0 °C in +35 °C. Litij-ionske baterije so delno napolnjene; pred prvo uporabo jih popolnoma napolnite.

Kako konfigurirati orodje prek USB?

Povežite orodje z računalnikom s kablom USB 2.0 tip A / micro-USB 2.0 tip B (oklopljen, največ 1 m) in uporabite programsko opremo BOSCH EXACT Configurator (različica 5.2 ali višja) za nastavitev hitrosti, števila stopenj, zaščite pred ponovnim zagonom itd.

Kako očistiti orodje?

Pred kakršnim koli vzdrževanjem odstranite baterijo. Redno čistite orodje in prezračevalne reže s suho krpo. Ne uporabljajte agresivnih izdelkov.

Kaj storiti v primeru preobremenitve?

Orodje se samodejno ustavi. Spustite stikalo za vklop/izklop in počakajte nekaj trenutkov, da temperatura pade, preden znova zaženete. Če težava ne izgine, zmanjšajte hitrost ali navor.

Kako varno prevažati baterijo?

Litij-ionske baterije so podvržene predpisom o nevarnih snoveh. Za prevoz s tretjo osebo baterijo zapakirajte z zaščitenimi kontakti in brez premikanja v embalaži. Upoštevajte lokalne predpise.

Kje najti rezervne dele?

Obiščite spletno mesto www.bosch-pt.com za razstavljene poglede in rezervne dele. Lahko tudi kontaktirate servis Bosch na 09 70 82 12 26 ali po e-pošti na [e-mail].

NAVODILA ZA UPORABO ANGLE EXACT 12V6600 Professional BOSCH

Električna varnost

Priključni vtikač električnega orodja se mora ujemati z vtičnico. Vtikača se ne sme na noben način spreminjati. Ne uporabljajte adapterjev za vtikače skupaj z električnimi orodji, zaščitenimi z ozemljitvijo. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara. Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so cevi, radiatorji, štedilniki in hladilniki. Če je vaše telo ozemljeno, je tveganje električnega udara večje. Električno orodje hranite čim dlje od dežja ali vlage. Vdor vode v električno orodje povečuje tveganje električnega udara. Kabla ne uporabljajte v druge namene. Nikoli ne uporabljajte kabla za prenašanje električnega orodja, ne vlecite ga in ne izvlecite iz vtičnice. Kabel hranite stran od vročine, olja, ostrih robov ali premikajočih se delov. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara. Če z električnim orodjem delate na prostem, uporabljajte samo podaljške, primerne za uporabo na prostem. Uporaba kabla, primernega za uporabo na prostem, zmanjšuje tveganje električnega udara. Če se ne morete izogniti delu z električnim orodjem v vlažnem okolju, uporabite zaščitno napravo za diferenčni tok (RCD). Uporaba zaščitne naprave za diferenčni tok zmanjšuje tveganje električnega udara.

Varnost osebja

▶ Bodite pozorni, pazite na to, kaj delate, in ravnajte razumno med delom s svojim električnim orodjem. Ne uporabljajte električnega orodja, če ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja lahko povzroči resne poškodbe. ▶ Nosite osebno zaščitno opremo. Vedno nosite zaščitna očala. Nošenje zaščitne opreme, kot so maska proti prahu, nedrseči varnostni čevlji, zaščitna čelada ali zaščita za sluh, odvisno od vrste in uporabe električnega orodja, zmanjšuje tveganje za poškodbe. Izogibajte se nenamernemu zagonu. Prepričajte se, da je električno orodje izklopljeno, preden ga priključite na električno omrežje in/ali akumulator, ga vzamete ali nosite. Nošenje električnega orodja s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje vodi do nesreče. Odstranite morebitne nastavitvene ključe ali vijačne ključe, preden vklopite električno orodje. Puščanje vijačnega ključa ali ključa, pritrjenega na vrtljivi del električnega orodja, lahko povzroči telesno poškodbo. Izogibajte se nenaravnemu položaju telesa. Vedno poskrbite, da stojite stabilno in v vsakem trenutku ohranjate ravnotežje. To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah. Nosite primerna oblačila. Ne nosite ohlapnih oblačil ali nakita. Lase in oblačila držite stran od gibljivih delov. Gibljivi deli lahko ujamejo ohlapna oblačila, nakit ali dolge lase. Če je mogoče namestiti naprave za sesanje in zbiranje prahu, se prepričajte, da so pravilno priključene in uporabljene. Sesanje prahu lahko zmanjša tveganja, povezana s prahom. ▶ Ne dovolite, da bi zaupanje, pridobljeno s pogosto uporabo orodja, vplivalo na to, da postanete neprevidni in zanemarite varnostna načela za uporabo orodja. Neprevidno ravnanje lahko v delčku sekunde povzroči hude poškodbe.

Uporaba in skrb za električna orodja

▶ Ne preobremenjujte naprave. Uporabljajte električno orodje, ki je primerno za vašo nalogo. Primerno električno orodje deluje bolje in varneje s hitrostjo, za katero je zasnovano. ▶ Ne uporabljajte električnega orodja, katerega stikalo je pokvarjeno. Vsako električno orodje, ki ga ni mogoče nadzorovati s stikalom, je nevarno in ga je treba popraviti. Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo iz električnega orodja, če je to mogoče, preden izvedete kakršne koli nastavitve, zamenjate pribor ali preden orodje shranite. Takšni preventivni varnostni ukrepi zmanjšujejo tveganje nenamernega zagona električnega orodja. Nekoriščena električna orodja hranite izven dosega otrok in ne dovolite uporabe orodja osebam, ki

212 | Srbsko

ga ne poznajo ali niso prebrale teh navodil. V rokah neusposobljenih uporabnikov električna orodja postanejo nevarna.

Održavajte električni alat in pribor. Preverite, ali gibljivi deli aparata brezhibno delujejo in so dobro povezani, ali so deli morda polomljeni ali tako poškodovani, da je ogroženo delovanje električnega orodja. Pred uporabo popravite orodje, če je poškodovano. Številne nesreče so posledica slabega vzdrževanja električnih orodij. ▶ Vzdržujte rezalna orodja ostra in čista. Z ustrezno vzdrževanim rezalnim orodjem z ostrimi rezili je manj verjetno, da bo prišlo do zagozditve in je upravljanje enostavnejše. Uporabljajte električno orodje, pribor, vstavljiva orodja itd. v skladu s temi navodili. Pri tem upoštevajte pogoje dela in nalogo, ki jo morate opraviti. Uporaba električnega orodja za namene, ki niso predvideni, lahko vodi do nevarnih situacij. Vzdržujte ročaje in prijemalne površine suhe, čiste in brez ostankov olja ali masti. Spolzki ročaji ali prijemalne površine ne omogočajo varnega rokovanja in upravljanja orodja v nepričakovanih situacijah.

Uporaba in skrb za orodje na akumulatorski pogon

Polnite samo v polnilnikih, ki jih priporoča proizvajalec. Polnilnik, ki je primeren za eno vrsto akumulatorske baterije, lahko ustvari tveganje požara, če se uporablja za drugačno akumulatorsko baterijo. ▶ Uporabljajte električno orodje samo skupaj z akumulatorskimi baterijami, namenjenimi zanj. Uporaba katerih koli drugih akumulatorskih baterij lahko ustvari tveganje poškodbe ali požara. Nekoriščeno akumulatorsko baterijo hranite stran od drugih kovinskih predmetov, kot so pisarniške sponke, kovanci, ključi, žeblji, vijaki ali drugi majhni kovinski predmeti, ki lahko povzročijo povezavo enega terminala z drugim. Kratek stik med terminalskimi sponkami lahko povzroči opekline ali požar. Ob nepravilni uporabi lahko iz akumulatorske baterije izteče tekočina. Izogibajte se stiku z njo. Ob nenamernem stiku sperite z vodo. Če tekočina pride v oči, poiščite tudi dodatno zdravniško pomoč. Tekočina iz akumulatorja lahko povzroči draženje ali opekline. ▶ Ne uporabljajte akumulatorske baterije ali orodja, ki je poškodovano ali spremenjeno. Poškodovane ali spremenjene akumulatorske baterije se lahko obnašajo nepredvidljivo, kar lahko povzroči požar, eksplozijo ali poškodbo. ▶ Ne izpostavljajte akumulatorske baterije ali orodja ognju ali visokim temperaturam. Izpostavljenost ognju ali temperaturam nad 130 °C lahko povzroči eksplozijo. - Upoštevajte vsa navodila glede polnjenja in ne polnite akumulatorske baterije ali orodja zunaj temperaturnih območij, navedenih v navodilih.

Nepravilno polnjenje ali polnjenje pri temperaturah zunaj navedenega območja lahko poškoduje akumulatorsko baterijo in poveča tveganje požara.

Servisiranje

▶ Neka vam vaš električni alat popravlja samo kvalifikovano osebje, ki uporablja samo originalne rezervne dele. To bo zagotovilo ohranitev varnosti električnega orodja. Nikoli ne servisirajte poškodovanih akumulatorskih baterij. Servisiranje akumulatorskih baterij naj izvajajo izključno proizvajalec ali pooblaščeni serviserji.

Varnostna navodila za vijačnik

Električno orodje držite za izolirane prijemalne površine pri izvajanju operacije, kjer lahko pritrdilni element pride v stik s skritimi žicami. Pritrdilni elementi v stiku s prevodno žico lahko povzročijo, da izpostavljeni kovinski deli električnega orodja postanejo prevodni in tako izpostavijo uporabnika električnemu udaru. Uporabljajte ustrezne detektorje, da poiščete skrite napajalne kable, ali pokličite lokalnega distributerja električne energije. Stik z električnimi kabli lahko povzroči požar in električni udar. Poškodbe plinovodov lahko povzročijo eksplozijo. Prodiranje v vodovodno cev lahko povzroči materialno škodo. Trdno držite električno orodje. Pri zategovanju ali odvijanju vijakov se lahko na kratko pojavijo močni reakcijski momenti. ▶ Zavarujte obdelovanec. Obdelovanec, ki ga trdno držijo vpenjalne naprave ali primež, je varnejši kot tisti, ki ga držite z roko. ▶ Počakajte, da se električno orodje umiri, preden ga odložite. Uporabljeno orodje se lahko zaskoči in zaradi izgube nadzora povzroči premikanje električnega orodja. Pri poškodbah in nestrokovni uporabi akumulatorja lahko pride do izhlapevanja. Akumulator lahko zagori ali eksplodira. Vdihnite svež zrak in poiščite zdravniško pomoč, če se pojavijo težave. Para lahko draži dihalne poti. ▶ Ne menjajte in ne odpirajte akumulatorja. Obstaja nevarnost kratkega stika. Baterija se lahko poškoduje z ostrimi predmeti, kot so žeblji ali izvijači, ali zaradi delovanja zunanje sile. Lahko pride do notranjega kratkega stika in akumulatorska baterija lahko zagori, se dimi, eksplodira ali se pregreje. - Akumulator uporabljajte samo v izdelkih proizvajalca. Le tako je akumulator zaščiten pred nevarno preobremenitvijo.

Zaščitite akumulator pred viri toplote, npr. tudi pred trajnim sončnim sevanjem, ognjem, umazanijo, vodo in vlago. Obstaja nevarnost eksplozije in kratkega stika.

▶ Električno orodje takoj izklopite, če se vstavljeno orodje zablokira. Bodite pripravljeni na močne reakcijske

momente, ki povzročijo povratni udar. Vstavljeno orodje se zablokira, ko je električno orodje preobremenjeno ali se zagozdi v obdelovancu.

⚠ OPOZORILO Prah, ki nastane pri brušenju, žaganju,

Spremembe hitrosti in/ali navora lahko vplivajo na natančnost.

Zmogljivosti stroja je treba preveriti z ustreznimi nastavitvami.

Akumulator

Bosch prodaja akumulatorska električna orodja tudi brez akumulatorja. Na embalaži lahko preverite, ali je v vsebini dobave vašega orodja tudi akumulator.

Polnjenje akumulatorja

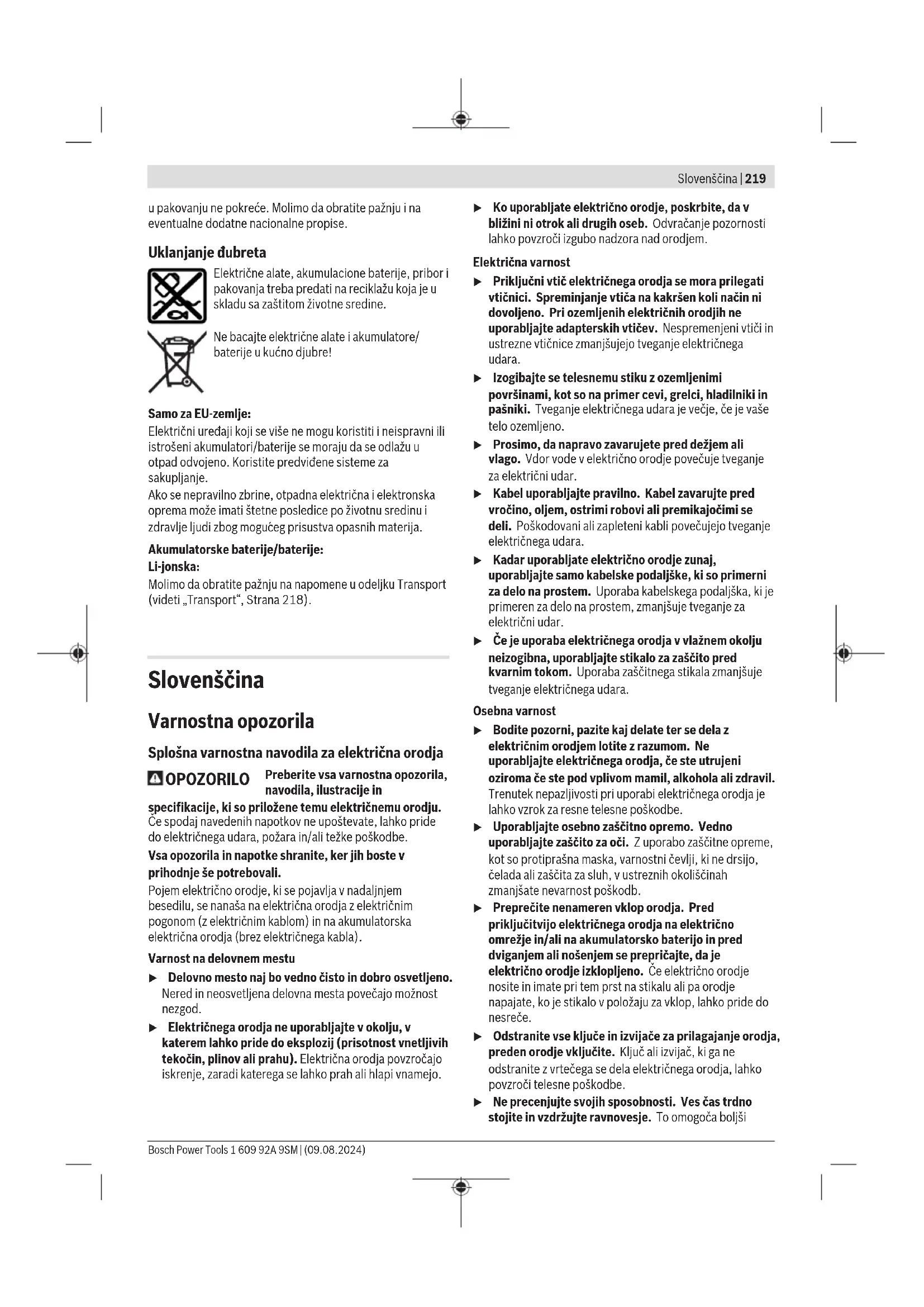

Splošna varnostna navodila za električna orodja

OPOZORILO

Preberite vsa varnostna opozorila, navodila, ilustracije in

specifikacije, ki so priložene temu električnemu orodju. Če spodaj navedenih napotkov ne upoštevate, lahko pride do električnega udara, požara in/ali težke poškodbe.

Vsa opozorila in napotke shranite, ker jih boste v prihodnje še potrebovali.

Pojem električno orodje, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).

▶ Delovno mesto naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povečajo možnost nezgod. Električnega orodja ne uporabljajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivih tekočin, plinov ali prahu). Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo.

▶ Ko uporabljate električno orodje, poskrbite, da v bližini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroči izgubo nadzora nad orodjem.

Električna varnost

Priključni vtič električnega orodja se mora prilegati vtičnici. Spreminjanje vtiča na kakršen koli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte adapterskih vtičev. Nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara. Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so na primer cevi, grelci, hladilniki in pašniki. Tveganje električnega udara je večje, če je vaše telo ozemljeno. ▶ Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje za električni udar. Kabel uporabljajte pravilno. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara. Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje za električni udar. Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.

Osebna varnost

Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, če ste utrujeni oziroma če ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja je lahko vzrok za resne telesne poškodbe. ▶ Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Z uporabo zaščitne opreme, kot so protiprašna maska, varnostni čevlji, ki ne drsijo, čelada ali zaščita za sluh, v ustreznih okoliščinah zmanjšate nevarnost poškodb. ▶ Preprečite nenameren vklop orodja. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulatorsko baterijo in pred dviganjem ali nošenjem se prepričajte, da je električno orodje izklopljeno. Če električno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesreče. ▶ Odstranite vse ključe in izvijače za prilagajanje orodja, preden orodje vključite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela električnega orodja, lahko povzroči telesne poškodbe. ▶ Ne precenjujte svojih sposobnosti. Ves čas trdno stojite in vzdržujte ravnovesje. To omogoča boljši

▶ Bodite primerno oblečeni. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele. Če imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno priključene. Uporaba sistema za zbiranje prahu lahko zmanjša nevarnosti, povezane s prahom. Naj seznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorirate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.

Uporaba in vzdrževanje električnega orodja

Električnega orodja ne preobremenjujte. Za delo uporabite ustrezno električno orodje. Pravo električno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano. Električnega orodja ne uporabljajte, če ga s stikalom ne morete vklopiti in izklopiti. Vsako električno orodje, ki ga ni mogoče nadzirati s stikalom, je nevarno in ga je treba popraviti. Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, če je le mogoče, in odstranite ter shranite pribor, še preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjšajo tveganje za nenamerni zagon aparata. ▶ Ko električnih orodij ne uporabljajte, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. Vzdržujte električna orodja in pribor. Prepričajte se, da so premikajoči se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju še kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Če je električno orodje poškodovano, mora biti pred uporabo popravljeno. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode. ▶ Rezalna orodja naj bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva. Električna orodja, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij. Ročaji in površine za prijemanje naj bodo suhe, čiste in brez olja ali maščobe. Gladki ročaji in površine za prijemanje ne omogočajo varne uporabe in nadzora orodja v nepričakovanih situacijah.

Uporaba in vzdrževanje akumulatorskih orodij

Akumulatorske baterije polnite samo s polnilniki, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, če ga boste uporabljali za polnjenje drugačnih akumulatorskih baterij. ▶ V električnih orodjih uporabljajte le akumulatorske baterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroči telesne poškodbe ali požar. Akumulatorska baterija, ki je ne uporabljate, ne sme priti v stik s kovinskimi predmeti, kot so pisarniške sponke, kovanci, ključi, žeblji, vijaki in drugi manjši kovinski predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med akumulatorskimi kontakti ima lahko za posledico opekline ali požar. V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se stiku z njo. Če tekočina vseeno po naključju pride v stik s kožo, jo sperite z vodo. Če pride tekočina v oči, poiščite zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje ali opekline. ▶ Ne uporabljajte poškodovanih ali prilagojenih akumulatorskih baterij oz. orodij. Poškodovane ali prilagojene akumulatorske baterije se lahko nepredvidljivo obnašajo, kar lahko povzroči požar, eksplozijo ali tveganje za poškodbe. Akumulatorske baterije ali orodja ne izpostavljajte ognju ali previsoki temperaturi. Izpostavljenost ognju ali vročini nad 130 °C lahko povzroči eksplozijo. ▶ Upoštevajte navodila za polnjenje in ne polnite akumulatorske baterije ali orodja pri temperaturi, ki je izven območja, navedenega v navodilih. Če orodje polnite na nepravilen način ali pri temperaturah, ki so izven določenega območja, lahko pride do poškodb akumulatorske baterije, kar poveča tveganje za požar.

Servisiranje

▶ Vaše električno orodje naj popravlja samo usposobljeno strokovno osebje, ki naj pri tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo. Nikdar ne popravljajte poškodovanih akumulatorskih baterij. Akumulatorske baterije naj popravlja le proizvajalec ali pooblaščeni serviser.

Varnostna opozorila za vijačnike

▶ Ko izvajate postopek, pri katerem lahko pride do stika vijačnika s skrito žico, električno orodje držite za izolirane ročaje. Ob stiku vijačnika z žico pod napetostjo se lahko električna napetost prenese na kovinske dele električnega orodja, uporabnik pa lahko ob tem doživi električni udar. ▶ Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave ali se o tem pozanimajte pri lokalnem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z električnim vodom lahko povzroči požar ali

električni udar. Poškodbe na plinovodu so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa ima za posledico materialno škodo.

Trdno držite električno orodje. Pri zategovanju in odvijanju vijakov lahko pride do kratkotrajnih visokih reakcijskih momentov. Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjalnimi pripravami ali s primežem, kot če bi ga držali z roko. Pred odlaganjem električnega orodja počakajte, da se orodje popolnoma ustavi. Nastavek se lahko zatakne, zaradi česar lahko izgubite nadzor nad električnim orodjem. Če je akumulatorska baterija poškodovana ali če jo nepravilno uporabljate, lahko iz nje uhajajo pare. Akumulatorska baterija se lahko vname ali eksplodira. Poskrbite za dovod svežega zraka in se v primeru težav obrnite na zdravnika. Pare lahko povzročijo draženje dihalnih poti. ▶ Akumulatorske baterije ne spreminjajte in ne odpirajte. Obstaja nevarnost kratkega stika. Koničasti predmeti, kot so na primer žeblji ali izvijači, in zunanji vplivi lahko poškodujejo akumulatorsko baterijo. Pojavi se lahko kratek stik, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira. ▶ Uporabljajte akumulatorsko baterijo samo v proizvajalčevih izdelkih. Le tako je akumulatorska baterija zaščitena pred nevarno preobremenitvijo.

Akumulatorsko baterijo zaščitite pred vročino, npr. tudi pred neposredno sončno svetlobo, ognjem, umazanijo, vodo in vlago. Obstaja nevarnost eksplozije in kratkega stika.

Če nastavek zablokira, nemudoma izklopite električno orodje. Bodite pripravljeni na visoke reakcijske momente, ki povzročijo povratni udarec. Nastavek blokira, ko je električno orodje preobremenjeno ali ko se električno orodje zagozdi v obdelovancu.

OPOZORILO

Prah, ki nastaja pri grobem brušenju, žaganju, finem brušenju, vrtanju in podobnih delih, je lahko rakotvoren, mutagen ali strupen za razmnoževanje. Nekaj snovi, ki vsebuje ta prah:

svinec v barvah in lakih, kristaliziran silicijev oksid v opekah, cementu in drugih gradbenih materialih; arzen in kromat v kemično obdelanem lesu. Tveganje za nastanek bolezni je odvisno od tega, kako pogosto ste izpostavljeni tem snovem. Za zmanjšanje nevarnosti vedno delajte samo v dobro prezračenih prostorih z ustrezno zaščitno opremo (npr. s posebej zasnovano opremo za zaščito dihal, ki filtrira tudi najmanjše prašne delce).

▶ Preprečite nenačrtovan vklop. Pred vstavljanjem akumulatorske baterije se prepričajte, da je stikalo za vklop/izklop v položaju za izklop. Če električno orodje med prenašanjem s prsti držite za stikalo za vklop/izklop

ali akumulatorsko baterijo vstavljate pri vklopljenem električnem orodju, lahko pride do nesreče.

▶ Uporabljajte samo brezhibne in neobrabljene nastavke. Nastavki v okvari se lahko zlomijo in povzročijo materialno škodo. ▶ Pri nameščanju nastavka se prepričajte, da se je nastavek varno zaskočil v držalo orodja. Če nastavek ni trdno vpet v držalo orodja, lahko prijem popusti in orodja ne morete več nadzorovati. ▶ Pri vijačenju daljših vijakov bodite previdni, saj obstaja nevarnost zdrsa, ki je odvisna od vrste vijakov in uporabljenih nastavkov. Dolgih vijakov pogosto ne morete dobro nadzorovati, zato obstaja nevarnost, da pri privijanju orodje zdrsne in se poškodujete. Pred vklopom električnega orodja preverite nastavljeno smer vrtenja. Če želite na primer vijak odviti, smer vrtanja pa je nastavljena na privijanje vijakov, lahko pride do sunkovitih in nepričakovanih premikov električnega orodja. Električnega orodja ne uporabljajte kot vrtalnik. Električna orodja z varnostno sklopko niso primerna za vrtanje. Sklopka se lahko samodejno in brez opozorila izklopi.

Opis izdelka in storitev

Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe.

Upoštevajte slike na začetku navodil za uporabo.

Namenska uporaba

Električno orodje je namenjeno privijanju in odvijanju vijakov, matic in drugih navojnih elementov v navedenem območju dimenzij in zmogljivosti.

Električno orodje je primerno izključno za delo v industrijskih okoljih.

Električnega orodja ne uporabljajte kot vrtalnik.

Komponente na sliki

Oštevilčenje komponent na sliki se nanaša na shemo električnega orodja na strani s shemami.

(1) Nastavek ^a) (2) Vpenjalni sistem ^a) (3) Kotna vpenjalna glava ^a) (4) Drsnik za izbiro vrtilnega momenta (5) LED-prikaz vijačenja (6) Prikaz stanja napolnjenosti akumulatorske baterije (7) Akumulatorska baterija ^a) (8) Stikalo za vklop/izklop (9) Stikalo za izbiro smeri vrtenja (10) Ročaj (izolirana oprijemalna površina) (11) Tipka za sprostitev akumulatorske baterije ^a)

(12) Zanka za obešanje ^a) (13) Luknjici za pritrjevanje zanke za obešanje (14) Naležna ploskev za ključ na krovni matici ^a) (15) Naležna ploskev za ključ na prirobnici s kotno glavo ⁴ (16) Viličasti ključ - 27 mm ⁴ (17) Viličasti ključ - 22 mm ^a)

(18) Protimatica ^a) (19) Hitrovpenjalna glava ^a) (20) Nastavljalno orodje ^a) (21) Nastavitveni kolut (22) Pokrovček za vhod USB

a) Ta pribor ne spada v standardni obseg dobave.

Tehnični podatki

Industrijski akumulatorski vijačnik
ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600
Kataloška številka		3 602 D96 6.0	3 602 D96 6.1	3 602 D96 6.2
Nazivna napetost V= 12 12 12
Vrsta zaščite IP 20 IP 20 IP 20
Teža kg 0,7 0,7 0,7
Akumulatorska baterija (ni vključena v obseg dobave)	Litij-ionska Litij-ionska Litij-ionska
Priporočena zunanja temperatura med polnjenjem	°C 0 ... +35 0 ... +35 0 ... +35
Dovoljena zunanja temperatura med delovanjem A) in med skladiščenjem	°C -20 ... +50 -20 ... +50 -20 ... +50
Priporočene akumulatorske baterije GBA 12V... GBA 12V... GBA 12V...
Priporočeni polnilniki GAL 12...		GAX 18...	GAL 12...	GAL 12...
			GAX 18...	GAX 18...
Tehnični podatki brez kotne glave
Število vrtljajev v prostem teku n0B)	min -1	134-670	220-1100	220-1100
Največje število vrtljajev v načinu Power Boost B)(C)	min -1	910	1450	1450
Najv. vrtilni moment pri trdem/mehkem vijačenju po ISO 5393 B)	Nm	1,5-6,0	1,0-3,0	0,5-2,0
Največji vrtilni moment B)(D)	Nm 6,5	3,0	2,0
Teža E)	kg	0,9-1,1	0,9-1,1	0,9-1,1
Tehnični podatki s kotno glavo 12 V
Kataloška številka		0 602 496 020	0 602 496 020	0 602 496 020
		0 602 496 021	0 602 496 021	0 602 496 021
Število vrtljajev v prostem teku n0B)	min -1	74-370	120-600	120-600
Največje število vrtljajev v načinu Power Boost B)(C)	min -1	500	800	800
Najv. vrtilni moment pri trdem/mehkem vijačenju po ISO 5393 B)	Nm	3,0-10,0	2,0-6,0	1,0-3,5
Največji vrtilni moment B)(D)	Nm	12,0	6,0	3,5
Teža E)	kg	0,9-1,3	0,9-1,3	0,9-1,3
Tehnični podatki s kotno glavo 180 W
Kataloška številka		0 607 453 617	-	-
		0 607 453 618
		0 607 453 620

Industrijski akumulatorski vijačnik ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600

	0 607 453 630
	0 602 496 022
Število vrtljajev v prostem teku n0B)	min-1	95-480 --
Največje število vrtljajev v načinu Power Boost B)(C)	min-1	650 --
Najv. vrtlni moment pri trdem/mehkem vijačenju po ISO 5393 B)	Nm 2,5-8,0 --
Največji vrtlni moment B)(D)	Nm 9,0 --
Teža E)	kg 1,0-1,4 --

A) omejena zmogljivost pri temperaturah < 0 °C B) Izmerjeno pri 20–25 °C z akumulatorsko baterijo GBA 12V 6.0Ah. C) Omejena zmogljivost pri številu vrtljajev pod 50 % D) Možno samo v cikličnem načinu delovanja: pod 5 vijačenj na minuto E) odvisno od uporabljene akumulatorske baterije

Kotna vpenjalna glava Adapter
	■ 1/4" ■ 3/8" 1/4" Hitovpen			■ 3/8" Hitovpen
				jalna glava ● 1/4"		jalna glava ● 1/4"
Kataloška številka	0 607 453 617	0 607 453 620	0 607 453 618	0 607 453 630	0 602 496 020	0 602 496 021	0 602 496 022
Vrtilni moment pri trdem/mehkem vijačenju po VDI 2647 A)	Nm 27 27 27 27 15 15 20
Zatezni moment na prirobnici Nm 20 20 20 20 15 15 20
Teža kg 0,20 0,20 0,20 0,20 0,15 0,15 0,05

A) Homologacija v skladu s standardom VDI 2647 je dostopna na spletni strani www.bosch-professional.com. Vrednosti se lahko razlikujejo glede na izdelek in so odvisne od pogojev uporabe in okoljskih pogojev. Več informacij je na voljo na spletni strani www.bosch-professional.com/wac.

Podatki o hrupu/tresljajih

Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN 62841-2-2.

A-vrednotena raven zvočnega tlaka naprave je tipično manjša od 70 dB(A). Raven hrupa pri delu lahko preseže navedene vrednosti. Uporabite zaščito za sluh!

Skupne vrednosti tresljajev a_h (vektorska vsota treh smeri) in negotovost K so določene v skladu s standardom EN 62841-2-2:

Privijanje vijakov in matic največje dovoljene velikosti: a_n < 2,5 m/s² , K = 1,5 m/s²

Vrednosti nivoja tresljajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljajo za medsebojno primerjavo električnih orodij. Primerne so tudi za začasno oceno oddajanja tresljajev in hrupa.

Naveden nivo tresljajev in hrupa je določen na osnovi glavnih načinov uporabe električnega orodja. Pri uporabi orodja v drugačne namene, z drugačnimi nastavki ali pri nezadostnem vzdrževanju lahko nivo hrupa in tresljajev

odstopa. To lahko obremenjenost s hrupom in tresljaji v celotnem obdobju uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti s hrupom in tresljaji morate upoštevati tudi čas, ko je orodje izklopljeno, in čas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko občutno zmanjša obremenjenost s hrupom in tresljaji, ki je razporejena na celotno obdobje uporabe.

Določite dodatne varnostne ukrepe za zaščito uporabnika pred vplivi tresljajev, npr. vzdrževanje električnega orodja in nastavkov, segrevanje rok, organizacija delovnih postopkov.

Opozorila glede natančnosti

Zmanjšanje števila vrtljajev (in sicer pod 50 %) lahko povzroči zmanjšanje največjega vrtilnega momenta. Zvišano število vrtljajev v načinu Power Boost lahko vpliva na natančnost in vedenje pri izklopu. Sklopka lahko preskoči na drugo stopnjo.

Preskus delovanja stroja se običajno izvede pri 600 min-1 v skladu s preskusom VDI 2647.

Sprememba števila vrtljajev in/ali vrtilnega momenta lahko vpliva na natančnost.

Delovanje stroja je treba preskusiti za vsako nastavitev posebej.

Akumulatorska baterija

Podjetje Bosch prodaja akumulatorska električna orodja tudi brez priložene akumulatorske baterije. Ali je v obseg dobave vključena tudi akumulatorska baterija, je navedeno na embalaži.

Polnjenje akumulatorske baterije

▶ Uporabljajte samo polnilnike, ki so navedeni v tehničnih podatkih. Samo ti polnilniki so usklajeni z litij-ionsko akumulatorsko baterijo, ki je nameščena v električnem orodju.

Opomba: litij-ionske akumulatorske baterije se zaradi mednarodnih transportnih predpisov dobavljajo delno napolnjene. Da zagotovite polno zmogljivost akumulatorske baterije, jo pred prvo uporabo popolnoma napolnite.

Namestitev akumulatorske baterije

Napolnjeno akumulatorsko baterijo vstavite v ležišče za akumulatorsko baterijo, da se zaskoči.

Odstranitev akumulatorske baterije

Akumulatorsko baterijo odstranite tako, da pritisnete tipko za sprostitev akumulatorske baterije in izvlečete akumulatorsko baterijo. Pri tem ne uporabljajte sile.

Prikaz stanja napolnjenosti akumulatorske baterije (rumena LED-dioda)

Prikaz stanja napolnjenost i akumulators ke baterije	Pomen
Utripajoča lučka + zvočni signal	Napolnite akumulatorsko baterijo: izvedete lahko samo še 6–8 vijačenj.
Neutripajoča lučka + zvočni signal	Stanje napolnjenosti ne zadošča več za novo vijačenje ali pa je električno orodje preobremenjeno: električnega orodja ni več mogoče vklopiti. – Odstranite akumulatorsko baterijo in znova vstavite napolnjeno akumulatorsko baterijo.
Utripajoča lučka	Električno orodje je pregreto in ne deluje več: – Preden ponovno zaženete električno orodje, morate počakati, da se utripanje po kratkem času samodejno izklopi.

Ko vstavite akumulatorsko baterijo (7) in pritisnete stikalo za vklop/izklop (8), prikaz stanja napolnjenosti akumulatorske baterije za 5 sekund prikaže stanje napolnjenosti akumulatorske baterije.

Prikaz stanja napolnjenosti akumulatorske baterije	Napolnjenost
Zelena 60–100 %
Rumena 30–60 %
Rdeča 0–30 %

Navodila za optimalno uporabo akumulatorske baterije

Akumulatorsko baterijo zavarujte pred vlago in vodo.

Akumulatorsko baterijo skladiščite samo v temperaturnem območju od -20 °C do 50 °C. Poleti ne dovolite, da bi akumulatorska baterija obležala v avtomobilu.

Bistveno krajši čas delovanja po polnjenju pomeni, da je akumulatorska baterija izrabljena in da jo je treba zamenjati. Upoštevajte navodila za odstranjevanje.

Namestitev

▶ Pred kakršnimi koli deli na električnem orodju (npr. vzdrževanjem, menjavo nastavkov, itd.) akumulatorsko baterijo odstranite iz električnega orodja. Pri nenamernem pritisku stikala za vklop/izklop obstaja nevarnost poškodb.

Okolje delovanja in skladiščenja

Električno orodje je namenjeno izključno za delovanje v zaprtih mestih uporabe.

Za pravilno delovanje mora biti dovoljena temperatura okolice med 0 °C in +45 °C, z dovoljeno relativno vlažnostjo zraka med 20 in 95 %, brez orositve.

Obešanje orodja (glejte sliko A)

Z zanko za obešanje (12) lahko električno orodje obesite.

- Zanko za obešanje (12) namestite na električno orodje tako, da se zaskoči v luknjici (13).

Redno preverjajte, če sta zanka za obešanje orodja in kljuka na pripravi za obešanje ustrezno pritrjeni.

Namestitev kotne glave 180 W (glejte sliko B)

Pri tem industrijskem akumulatorskem kotnem vijačniku morate najprej namestiti adapter in ustrezno kotno vpenjalno glavo (glejte „Tehnični podatki“, stran 222).

Kotno glavo 180 W namestite na adapter in adapter z viličastim ključem (16) privijte na naležno ploskev krovne matice (14). Pri tem z viličastim ključem (17) pridržite naležno ploskev adapterja (15).

Na navoju in navoju za prirobnico ne sme biti masti, poleg tega morate uporabiti ustrezen vrtilni moment (glejte „Tehnični podatki“, stran 222), da se kotna glava ne more odviti.

Protimatico (18) zavrtite povsem nazaj v smeri puščice a (levi navoj).

Adapter zavrtite povsem nazaj v smeri puščice a (levi navoj).

Električnega orodja nikoli ne pritrdite na obod ohišja.

• Adapter zavrtite v desno nazaj za največ 360°, dokler kotna glava ne doseže želenega položaja.
• Adapter zavarujte v tem položaju tako, da protimatico (18) s primernim orodjem (ključ s kavljem po standardu DIN 1810, tip B, velikost 25/28) privijete proti adapterju v smeri puščice c. Protimatico (18) privijte z ustreznim zateznim momentom (glejte „Tehnični podatki“, stran 222). Pri tem adapter pridržite na mestu z ustreznim orodjem. Na navoju in navoju za prirobnico ne sme biti masti, poleg tega morate uporabiti ustrezen vrtilni moment (glejte „Tehnični podatki“, stran 222), da se kotna glava ne more odviti. – Električno orodje z viličastim ključem (17) pridržite za naležno ploskev (15) adapterja.

Namestitev kotne glave 12 V (glejte sliko C)

Pri tem industrijskem akumulatorskem kotnem vijačniku morate najprej namestiti ustrezno kotno glavo (glejte „Tehnični podatki“, stran 222).

Kotno vpenjalno glavo (3) z vpenjalnim sistemom (2) je mogoče brezstopenjsko obračati za 360°.

• Protimatico (18) zavrtite povsem nazaj v smeri puščice a (levi navoj). Električnega orodja nikoli ne pritrdite na obod ohišja.
• Kotno vpenjalno glavo (3) zavrtite v smeri puščice d do prislona na prirobnici. Nato jo zavrtite nazaj v smeri b za največ 360°, dokler ne dosežete želenega delovnega kota.
• Kotno vpenjalno glavo (3) zavarujte v tem položaju tako, da protimatico (18) s primernim orodjem (ključ s kavljem po standardu DIN 1810, tip B, velikost 25/28) privijete proti kotni vpenjalni glavi v smeri puščice c. Protimatico (18) privijte z ustreznim zateznim momentom (glejte „Tehnični podatki“, stran 222). S primernim orodjem (ključ s kavljem po standardu DIN 1810, tip B, velikost 20/22) zadržite kotno glavo za odprtino na njej. Na navoju in navoju za prirobnico ne sme biti masti, poleg tega morate uporabiti ustrezen vrtilni moment (glejte „Tehnični podatki“, stran 222), da se kotna glava ne more odviti.

Nastavitev kotne glave 12 V

Kotno vpenjalno glavo (3) z vpenjalnim sistemom (2) je mogoče brezstopenjsko obračati za 360°.

• Protimatico (18) odvijte tako, da ustrezno orodje (ključ s kavljem po standardu DIN 1810, tip B, velikost 25/28) zataknete v odprtino na protimatici in jo zavrtite v smeri puščice a (levi navoj). S primernim orodjem (ključ s kavljem po standardu DIN 1810, tip B, velikost 20/22) zadržite kotno glavo za odprtino na njej. Električnega orodja nikoli ne pritrdite na obod ohišja.
• Kotno vpenjalno glavo (3) vrtite v smeri puščice b za največ 360°, dokler ne dosežete želenega delovnega kota.
• Kotno vpenjalno glavo (3) zavarujte v tem položaju tako, da protimatico (18) zavrtite v smeri puščice c proti kotni vpenjalni glavi. Protimatico (18) znova privijte z ustreznim zateznim momentom (glejte „Tehnični podatki“, Stran 222). Pri tem primerno orodje zataknite v odprtino na kotni glavi in jo pridržite. Na navoju in navoju za prirobnico ne sme biti masti, poleg tega morate uporabiti ustrezen vrtilni moment (glejte „Tehnični podatki“, Stran 222), da se kotna glava ne more odviti.

Nastavitev električnega orodja

S pomočjo programske opreme BOSCH EXACT Configurator različice 5.2 ali novejše lahko na električnem orodju konfigurirate različne nastavitve (npr. število vrtljajev, stopnje vijačenja, zaščito pred ponovnim vklopom). V ta namen morate električno orodje prek vmesnika USB povezati z osebnim računalnikom. Uporabite kabel USB: USB 2.0 tipa A/Micro USB 2.0 tipa B

• Z dvojnim oplaščenjem
• Najv. dolžina 1 m Med konfiguracijo prek vmesnika USB lahko v neidustrijskem okolju pride do radijskih motenj. ▶ Upoštevajte vsa varnostna opozorila in napotke, ki so navedeni v navodilih za uporabo programske opreme.

Menjava nastavka pri vpenjalni glavi z zunanjim četverorobom (glejte sliko D)

Namestitev nastavka

- Pritisnite zatič na štirirobnem držalu nastavkov (2), npr. z ozkim izvijačem, navznoter in potisnite nastavek (1) čez štirirobnik. Poskrbite, da se zatič zaskoči v odprtini nastavka.

Odstranitev nastavka

- Pritisnite zatič v reži nastavka (1) navznoter in povlecite nastavek iz držala (2).

Menjava nastavka pri vijačni glavi z notranjim šesterorobom (glejte sliko E)

Namestitev nastavka

Vstavite nastavek (1) v notranji šesterorob držala (2), da se slišno zaskoči.

Odstranitev nastavka

Povlecite nastavek (1) iz držala (2), po potrebi si pomagajte s kleščami.

Odstranitev nastavka

Pušo hitrovpenjalne vrtalne glave (19) povlecite v smeri naprej.

Odstranite nastavek (1) iz vpenjalnega sistema (2) in ponovno izpustite hitrovpenjalno glavo.

Delovanje

Preden vklopite električno orodje, morate najprej nastaviti smer vrtenja s stikalom za preklop smeri vrtenja (9): električno orodje se zažene samo, če stikalo za preklop smeri vrtenja (9) ni v sredini (zapora vklopa).

Nastavitev smeri vrtenja (glejte sliko G)

Vrtenje v desno: za privijanje vijakov pomaknite stikalo za preklop smeri (9) v levo do prislona.

Vrtenje v levo: za rahljanje oz. odvijanje vijakov pomaknite stikalo za preklop smeri (9) v desno do prislona.

Nastavitev vrtilnega momenta (glejte sliko H)

Vrtilni moment je odvisen od prednapetosti vzmeti pri odklopni sklopki. Odklopna sklopka reagira tako pri vrtenju v desno kot pri vrtenju v levo, ko je dosežen nastavljeni vrtilni moment.

Za nastavitev individualnega vrtilnega momenta uporabljajte samo priloženo nastavljalno orodje (20).

- Pokrov sklopke potisnite nazaj.

- Nastavitveno orodje (20) vstavite v malo izboklino (nastavitveni kolut (21)) sklopke in zavrtite nastavitveno orodje (20).

Če vrtite v smeri urinega kazalca, se vrtilni moment viša, če vrtite v nasprotni smeri urinega kazalca, se vrtilni moment niža.

- Odstranite nastavljalno orodje (20). Pokrov sklopke potisnite nazaj čez odprtino, da sklopko zavarujete pred umazanijo.

Napotek: potrebna nastavitev je odvisna od vrste vijačnih povezav in jo najlažje določite s praktičnim preizkusom. Vijačenje najprej preverite z momentnim ključem.

▶ Nastavite vrtilni moment samo v navedenem območju zmogljivosti, sicer sklopka ne reagira več.

▶ Redno preverjajte zatezni moment vijačne zveze in po potrebi prilagodite nastavitev odklopne sklopke.

Vklop/izklop

Vijačniki imajo odklopno sklopko, odvisno od vrtilnega momenta, ki je nastavljiva v navedenem območju. Vključi se, ko je dosežen nastavljen vrtilni moment.

- Za vklop električnega orodja potisnite stikalo za vklop/izklop (8) do prislona.

- Električno orodje se samodejno izklopi, ko je dosežen nastavljen vrtilni moment.

Če predčasno izpustite stikalo za vklop/izklop (8), predhodno nastavljen vrtilni moment ne bo dosežen.

Redno preverjajte zatezni moment vijačne zveze in po potrebi prilagodite nastavitev odklopne sklopke.

Zaščita pred preobremenitvijo glede na temperaturo

V primeru preobremenitve se električno orodje izklopi, dokler ni znova doseženo območje optimalne delovne temperature. Izpustite stikalo za vklop/izklop (8), električno orodje znova vklopite in nadaljujte z delom.

Električno orodje ne deluje optimalno, če število vrtljajev pade pod 50 %. Zaradi tega se lahko v določenih okoliščinah prej vklopi zaščita pred toplotno obremenitvijo. Če imate težave s temi nastavitvami, odgonsko število vrtljajev nastavite na več kot 50 % ali zmanjšajte največji uporabljeni vrtilni moment.

Navodila za delo

Električno orodje lahko na matico/vijak postavite samo v izklopljenem stanju. Vrteče se električno orodje lahko zdrsne.

Prikaz vijačenj (zelena/rdeča LED-dioda)

Ko je dosežen prednastavljen vrtilni moment, se aktivira varnostna sklopka. LED-prikaz (5) sveti zeleno.

Če prednastavljen vrtilni moment ni dosežen, LED-prikaz (5) zasveti rdeče, hkrati pa se zasliši zvočni signal. Znova izvedite vijačenje.

Zaščita pred ponovnim vklopom

Če se pri vijačenju aktivira varnostna sklopka, se motor izklopi. Ponoven vklop je možen po 0,7 sekunde. Tako preprečite nenamerno zategnitev že pritrjenih vijačnih zvez.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Pred kakršnimi koli deli na električnem orodju (npr. vzdrževanjem, menjavo nastavkov, itd.) akumulatorsko baterijo odstranite iz električnega orodja. Pri nenamernem pritisku stikala za vklop/izklop obstaja nevarnost poškodb. ▶ Skrbite za čistočo električnega orodja in prezračevalnih utorov, da lahko dobro in varno delate. Najpozneje po vsakih 100000 postopkih vijačenja preglejte celotno električno orodje in preverite, ali je poškodovano ali obrabljeno in ali delujejo vse funkcije. Nato morate ponovno nastaviti vrtilni moment sklopke.

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Risbe razstavljenega stanja in informacije o nadomestnih

delih se nahajajo tudi na spletu pod: www.bosch-pt.com Skupina svetovalcev o uporabi podjetja Bosch Vam bo z veseljem v pomoč pri vprašanjih o naših izdelkih in njihovega pribora.

Ob vseh vprašanjih in naročilih rezervnih delov nujno navedite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovškova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Drugi naslovi za servis so navedeni pod:

Za priporočene litij-ionske akumulatorje veljajo zahteve zakonodaje o nevarnem blagu. Uporabnik lahko akumulatorske baterije brez nadaljnjih pogojev transportira na cesti.

Pri pošiljanju s strani tretjih oseb (npr. zračni transport ali špedicija) se morajo upoštevati posebne zahteve glede embalaže in označitve. Pri pripravi odpreme mora biti obvezno vključen strokovnjak za nevarne snovi.

Akumulatorske baterije pošiljajte samo, če je ohišje nepoškodovano. Prelepite odprte kontakte in zapakirajte akumulatorsko baterijo tako, da se v embalaži ne premika. Prosimo, upoštevajte tudi morebitne dodatne nacionalne predpise.

Odlaganje

Poskrbite za okolju prijazno recikliranje električnih orodij, akumulatorskih baterij, pribora in embalaž.

Električnih orodij in akumulatorskih/običajnih baterij ne smete odvreči med gospodinjske odpadke!

Zgolj za države Evropske unije:

Odslužena električna orodja in okvarjene ali odpadne akumulatorske in navadne baterije je treba zbirati in zavreči ločeno. Uporabite za to predvidene sisteme za zbiranje odpadkov.

Pri nepravilnem odstranjevanju ima lahko odpadna električna in elektronska oprema zaradi možnega obstoja nevarnih snovi škodljiv vpliv na okolje in človeško zdravje.

Akumulatorske/običajne baterije:

Litijevi ioni:

Upoštevajte navodila v poglavju „Transport“ (glejte „Transport“, Stran 227).

Ispitivanja sposobnosti stroja obično se provode pri 600 o/min v skladu z VDI 2647.
