NÁVOD K OBSLUZE ANGLE EXACT 12V6600 Professional BOSCH

es Původní návod k použivání

sk Pávodný návod na použitie

Čeština.... Stránka 126

Bezpečnostní upozornění

Obecné bezpečnostní pokyny pro elektrické nářadí

VÝSTRAHA

Prostudujte si všechny bezpečnostní výstrahy, pokyny,

ilustrace a specifikace k tomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.

Všechna varovná upozornění a pokyny do budoucna uschovejte.

V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).

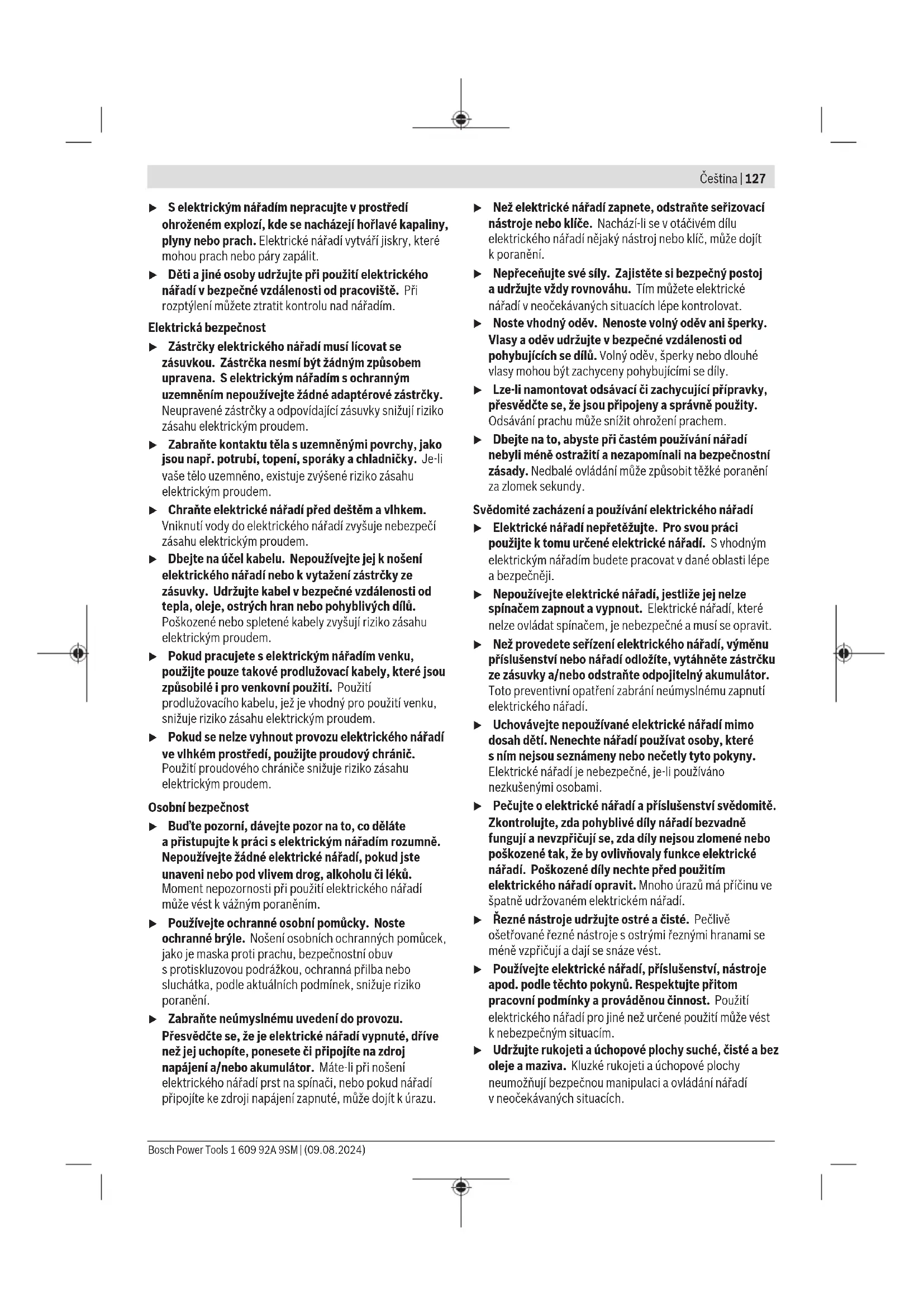

Bezpečnost pracoviště

▶ Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.

▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit.
Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím.

Elektrická bezpečnost

Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
▶ Chraňte elektrické nářadí před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
▶ Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
▶ Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.

Osobní bezpečnost

▶ Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním.
Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu.

Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění.
▶ Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem.
Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.

Svědomité zacházení a používání elektrického nářadí

Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. S vhodným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečnějí.
Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit.
Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí.
Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpříčují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí.
▶ Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované Řezné nástroje s ostrými Řeznými hranami se méně vzpříčují a dají se snáze vést.
Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím.
Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

128 | Čeština

Použití a péče o akumulátorové nářadí

Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory.
▶ Do elektrického nářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poranění či požáru.
Nepoužívaný akumulátor uchovávejte v bezpečné vzdálenosti od kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
Při nesprávném použití může z akumulátoru vytéci kapalina. Nedotýkejte se jí. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte lékaře. Kapalina vytékající z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
▶ Nepoužívejte akumulátor nebo nářadí, které je poškozené či upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně a způsobit požár, výbuch či poranění.
▶ Nevystavujte akumulátor nebo nářadí ohni či nadměrné teplotě. Vystavení ohni nebo teplotě nad 130 °C může způsobit výbuch.
▶ Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor a zvýšit riziko požáru.

Servis

▶ Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována.
Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna.

Bezpečnostní upozornění pro šroubováky

▶ Provádíte-li operaci, při které se může spojovací prvek dostat do kontaktu se skrytou elektroinstalací, držte elektrické nářadí za izolované uchopovací plochy. Při kontaktu spojovacího prvku se živým vodičem může nechráněnými kovovými částmi elektrického nářadí vést elektrický proud a způsobit úraz obsluhy.
Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a zásahu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody.
Elektronářadí držte pevně. Při utahování a povolování šroubů mohou vzniknout vysoké reakční momenty.

Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je upevněný bezpečněji, než kdybyste ho drželi v ruce.
▶ Než elektronářadí odložíte, počkejte, dokud se nezastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontroly nad elektronářadím.
Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
▶ Neupravujte a neotvírejte akumulátor. Hrozí nebezpečí zkratu.
▶ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
- Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením.

Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.

Když se nástroj zablokuje, elektronářadí ihned vypněte. Bud'te připraveni na velké reakční momenty, které způsobují zpětný ráz. Nástroj se zablokuje, když je elektrické nářadí přetížené nebo když se vzpríčí v obráběném materiálu.

VÝSTRAHA

Prach, který vzniká při broušení smirkovým papírem, řezání, broušení, vrtání a podobně, může mít karcinogenní, teratogenní nebo mutagenní účinky. Některé z látek, které obsahuje tento prach, jsou: olovo u barev a laků obsahujících olovo, krystalický oxid křemičitý v cihlách, cementu a vznikající při dalších zednických pracích, arzen a chromát v chemicky ošetřeném dřevě. Riziko onemocnění závisí na tom, jak často jste působení těchto látek vystavení. Pro snížení nebezpečí byste měli pracovat pouze v dobře větraných prostorech s příslušnými ochrannými pomůckami (např. speciálně navrženými respirátory, které filtrují i ty nejmenší částice prachu).

Zabraňte neúmyslnému zapnutí. Než nasadíte akumulátor, zkontrolujte, zda je vypínač ve vypnuté poloze. Nošení elektronářadí s prstem na vypínači nebo nasazení akumulátoru do zapnutého elektronářadí může vést k úrazům.
Používejte pouze bezvadné, neopotřebené nástroje. Vadné nástroje se mohou například zlomit a způsobit poranění a věcné škody.
Při nasazování nástroje dbejte na to, aby pevně seděl na upínání nástroje. Pokud není nástroj pevně spojený s upínáním nástroje, může se opět uvolnit a není už pod kontrolou.

Při zašroubování dlouhých šroubů bud’te opatrní, v závislosti na druhu šroubu a použitém nástroji hrozí nebezpečí sklouznutí. Dlouhé šrouby nelze často tak dobře kontrolovat a je nebezpečí, že při zašroubování sklouznete a poraníte se.
▶ Než elektronářadí zapnete, zajistěte, aby byl nastavený směr otáčení. Pokud chcete například povolit šroub a směr otáčení je nastavený tak, že se šroub bude utahovat, může dojít k prudkému nekontrolovanému pohybu elektronářadí.
▶ Elektronářadí nepoužívejte jako vrtačku. Elektronářadí s rozpojovací spojkou není vhodné pro vrtání. Spojka se může automaticky bez varování vypnout.

Přečtěte si všechna bezpečnostní

upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Rid'te se obrázky v prední části návodu k obsluze.

Použití v souladu s určeným účelem

Elektronářadí je určeno k zašroubování a povolování šroubů, matic a dalších závitových uzávěrů v uvedeném rozmezí rozměrů a výkonu.

Elektronářadí je vhodné pouze pro použití v průmyslovém prostředí.

Elektronářadí není vhodné k používání jako vrtačka.

Zobrazené součásti

Číslování zobrazených součástí se vztahuje k vyobrazení elektrického nářadí na straně s obrázky.

(1) Nástroj ^a)
(2) Upínání nástroje ^a)
(3) Úhlová šroubovací hlava ^a)
(4) Posuvné tlačítko pro předvolbu krouticího momentu
(5) LED ukazatel zašroubování
(6) Ukazatel stavu nabití akumulátoru
(7) Akumulátor ^a)
(8) Vypínač
(9) Přepínač směru otáčení
(10) Rukojeť (izolovaná plocha pro uchopení)
(11) Odjišťovací tlačítko akumulátoru ^a
(12) Závěsný třmen ^a)
(13) Otvory pro závěsný třmen
(14) Plocha pro nasazení klíče na převlečné matici ^a)
(15) Plocha pro nasazení klíče na přírubě úhlové hlavy ^4
(16) Stranový klíč s otvorem klíče 27 mm ^a)
(17) Stranový klíč s otvorem klíče 22 mm ^a)
(18) Pojistná matice ^a)
(19) Rychlovýměnné sklíčidlo ^a)
(20) Nastavovací nástroj ^a)
(21) Nastavovací kotouč
(22) Kryt USB

a) Toto príslušenství nepatří do standardního obsahu dodávky.

Technické údaje

Průmyslový akumulátorový šroubovák
ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600

Číslo výrobku	3 602 D96 6.0 3 602 D96 6.1 3 602 D96 6.2
Jmenovité napětí V= 12 12 12
Stupeň krytí IP 20 IP 20 IP 20
Hmotnost kg 0,7 0,7 0,7
Akumulátor (není součástí dodávky) Lithium-iontový Lithium-iontový Lithium-iontový
Doporučená teplota prostředí při nabíjení °C 0 až +35 0 až +35 0 až +35
Dovolená teplota prostředí při provozu ^A) a při skladování	°C -20 až +50 -20 až +50 -20 až +50
Doporučené akumulátory GBA 12V...	GBA 12V...	GBA 12V...
Doporučené nabíječky		GAL 12...GAX 18...	GAL 12...GAX 18...	GAL 12...GAX 18...
Technické údaje bez úhlové hlavy
Otáčky naprázdno n_0^B)	ot/min	134-670	220-1 100	220-1 100
Maximální otáčky Power Boost ^BJC)	ot/min	910	1 450	1 450
Max. kroutici moment tuhý/měkkýšroubový spoj podle ISO 5393 ^B)	Nm	1,5-6,0	1,0-3,0	0,5-2,0

130 | Čeština

Průmyslový akumulátorový šroubovák
ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600

Maximální krouticí moment ^B)(D)	Nm 6,5 3,0 2,0
Hmotnost ^E)	kg 0,9-1,1 0,9-1,1 0,9-1,1

Technické údaje s 12V úhlovou hlavou

Číslo výrobku	0 602 496 020	0 602 496 020	0 602 496 020
	0 602 496 021	0 602 496 021	0 602 496 021
Otáčky naprázdno n_0^B)	ot/min 74–370 120–600 120–600
Maximální otáčky Power Boost ^B)C)	ot/min 500 800 800
Max. krouticí moment tuhý/měkkýšroubový spoj podle ISO 5393 ^B)	Nm 3,0–10,0 2,0–6,0 1,0–3,5
Maximální krouticí moment ^B)(D)	Nm 12,0 6,0 3,5
Hmotnost ^E)	kg 0,9–1,3 0,9–1,3 0,9–1,3

Číslo výrobku	0 607 453 617	-	-
	0 607 453 618
	0 607 453 620
	0 607 453 630
	0 602 496 022
Otáčky naprázdno n_0^B)	ot/min 95–480 --
Maximální otáčky Power Boost ^BJC)	ot/min 650 --
Max. krouticí moment tuhý/měkkýšroubový spoj podle ISO 5393 ^B)	Nm 2,5–8,0 --
Maximální krouticí moment ^BJD)	Nm 9,0 --
Hmotnost ^E)	kg 1,0–1,4 --

A) Omezený výkon při teplotách < 0 °C

B) Měřeno při 20–25 °C s akumulátorem GBA 12V 6.0Ah.

C) Omezený výkon při otáčkách < 50 %

D) Je možný jen cyklický režim: < 5 šroubování za minutu

E) V závislosti na použitém akumulátoru

Úhlová šroubovací hlava Adaptér

	■ 1/4" ■ 3/8" 1/4" SWF				● 1/4"	■ 3/8" SWF	● 1/4"
Číslo výrobku	0 607 453617	0 607 453620	0 607 453618	0 607 453630	0 602 496020	0 602 496021	0 602 496022
Krouticí moment tuhý/měkkýšroubový spoj podle VDI 2647^A)	Nm 27 27 27 27 15 15 20
Utahovací moment na přírubě Nm 20 20 20 20 15 15 20
Hmotnost	kg	0,20	0,20	0,20	0,20	0,15	0,15	0,05

A) Homologaci podle VDI 2647 si lze stáhnout na domovské stránce www.bosch-professional.com. Hodnoty se mohou podle výrobku lišit a mají na ně vliv podmínky použití a prostředí. Další informace najdete na www.bosch-professional.com/wac.

Informace o hluku a vibracích

Hodnoty hlučnosti zjištěné podle EN 62841-2-2.

Vážená hodnota hladiny akustického tlaku stroje A je typicky menší než 70 dB(A). Hladina hluku může při práci překročit uvedené hodnoty. Noste chráníče sluchu!

Celkové hodnoty vibrací a _n (součet vektorů tří os) a nejistota K zjištěné podle EN 62841-2-2:

utahování šroubů a matic o maximální připustné velikosti: a_n < 2,5 m/s^2 , K = 1,5 m/s^2

Úroveň vibrací a úroveň hluku, které jsou uvedené v těchto pokynech, byly změřeny pomocí normované měřicí metody a lze je použít pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi a hlukem.

Uvedená úroveň vibrací a úroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo

s nedostatečnou údržbou, může se úroveň hluku a úroveň vibrací lišit. To může zatížení vibracemi a hlukem po celou pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi a hlukem by měly být zohledněny i doby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi a hlukem po celou pracovní dobu výrazně snížit.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.

Informace k presnosti

Snížení otáček (zejména pod 50 %) může způsobit snížení maximálního kroutícího momentu. Zvýšené otáčky u Power Boost mohou mít vliv na přesnost a vypínání. Může docházet k přeskakování spojky.

Testování schopnosti nářadí se provádí obvykle při 600 ot/min podle VDI 2647.

Změny otáček a/nebo krouticího momentu mohou ovlivnit přesnost.

Schopnosti nářadí se musí zkoušet s příslušným nastavením.

Akumulátor

Bosch prodává akumulátorové elektrické nářadí i bez akumulátoru. Na obale je uvedené, zda je součástí dodávky elektrického nářadí akumulátor.

Nabíjení akumulátoru

Používejte pouze nabíječky uvedené v technických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-ionotový akumulátor používaný s vaším elektronářadím.

Upozornění: Lithium-iontové akumulátory se na základě mezinárodních dopravních předpisů dodávají částečně nabité. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte.

Nasazení akumulátoru

Vložte nabitý akumulátor do uchycení akumulátoru tak, aby citelně zaskočil.

Vyjmutí akumulátoru

Pro vyjmutí akumulátoru stiskněte odjišťovací tlačítka a vytáhněte akumulátor. Nepoužívejte přitom násilí.

Ukazatel stavu nabití akumulátoru (žlutá LED)

Ukazatel stavu nabití akumulátoru	Význam
Bliká +akustický signál	Nabijte akumulátor:Lze už provést jen 6–8 šroubování.
Trvale svítí +akustický signál	Kapacita již nestačí pro nové šroubování nebo je elektrické nářadí přetížené:Elektrické nářadí již nelze zapnout.– Vyjměte akumulátor a nasad’te plně nabitý akumulátor.
Bliká	Elektrické nářadí je přehřáté a mimo provoz:– Dříve než uvedete elektrické nářadí znovu do provozu, počkejte, dokud blikání po krátké době automaticky nezhasne.

Při nasazení akumulátoru (7) a stisknutí vypínače (8) zobrazí ukazatel stavu nabití akumulátoru na 5 sekund stav nabití akumulátoru.

Ukazatel stavu nabití akumulátoru	Kapacita
Zelený 60–100 %
Žlutý 30–60 %
Červený 0–30 %

Upozornění pro optimální zacházení s akumulátorem

Akumulátor chraňte před vlhkostí a vodou.

Akumulátor skladujte pouze v teplotním rozmezí od -20^ do 50^ . Nenechávejte akumulátor ležet např. v létě v autě.

Výrazně kratší doba chodu po nabití ukazuje, že je akumulátor opotřebovaný a musí se vyměnit.

Dodržujte pokyny pro likvidaci.

Montáž

▶ Před každou prací na elektrickém nářadí (např. údržba, výměna nástroje atd.) z něj vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.

Provozní a skladovací prostředí

Elektronářadí je vhodné výhradně pro provoz v uzavřených místech.

Pro bezchybný provoz by měla být přípustná teplota prostředí od 0 °C do +45 °C, při přípustné relativní vlhkosti vzduchu od 20 do 95 % bez rosení.

Závěsné zařízení (viz obrázek A)

Pomocí závěsného třmenu (12) můžete elektrické nářadí upevnit na závěsné zařízení.

- Nasad'te závěsný třmen (12) na elektrické nářadí a nechte ho zaskočit do otvorů (13).

132 | Čeština

Pravidelně kontrolujte stav závěsného třmenu a háku v závěsném zařízení.

Montáž 180W úhlové hlavy (viz obrázek B)

U těchto průmyslových akumulátorových úhlových šroubováků se musí nejprve namontovat adaptér a vhodná úhlová šroubovací hlava (viz „Technické údaje“, Stránka 129).

– Nasad’te 180W úhlovou hlavu na adaptér a utáhněte stranovým klíčem (16) za plochu pro nasazení klíče na převlečné matici (14). Stranovým klíčem (17) přitom přidržujte plochu pro nasazení klíče na adaptéru (15).
Závit a závit příruby nesmí být mastné a musí se utáhnout odpovídajícím krouticím momentem (viz „Technické údaje“, Stránka 129), aby se úhlová hlava nemohla uvolnit.
– Otočte pojistnou matici (18) ve směru a (levý závit) úplně dozadu.
– Nyní otočte adaptér ve směru šipky a (levý závit) úplně dozadu.
▶ Elektronářadí nikdy neupínejte za části krytu.
- Otočte adaptér zpátky doprava tak, aby byla úhlová hlava v požadované poloze, maximálně o 360°.
– V této poloze adaptér upevněte otočením pojistné matice (18) ve směru šipky c vhodným nářadím (hákovým klíčem DIN 1810 tvar B velikost 25/28) proti adaptéru. Pojistnou matici (18) utáhněte odpovídajícím utahovacím momentem (viz „Technické údaje“, Stránka 129). Musí se přitom přidržovat vhodným nářadím.
Závit a závit příruby nesmí být mastné a musí se utáhnout odpovídajícím krouticím momentem (viz „Technické údaje“, Stránka 129), aby se úhlová hlava nemohla uvolnit.
- Pevně přidržte elektrické nářadí stranovým klíčem (17) za plochu pro nasazení klíče (15) adaptéru.

Montáž 12V úhlové hlavy (viz obrázek C)

U těchto průmyslových akumulátorových úhlových šroubováků se musí nejprve namontovat vhodná úhlová šroubovací hlava (viz „Technické údaje“, Stránka 129). Úhlovou šroubovací hlavu (3) s upínáním nástroje (2) lze plynule nastavit v rozsahu 360°.

– Otočte pojistnou matici (18) ve směru a (levý závit) úplně dozadu.

▶ Elektronářadí nikdy neupínejte za části krytu.

– Našroubujte úhlovou šroubovací hlavu (3) ve směru šipky d až nadoraz na přírubu. Poté ji otočte zpět ve směru b tak, aby byl dosažen požadovaný pracovní úhel, maximálně ale o 360°.
- V této poloze úhlovou šroubovací hlavu (3) upevněte otočením pojistné matice (18) ve směru šipky c vhodným nářadím (klíč s hákem DIN 1810 tvar B velikost 25/28) proti úhlové šroubovací hlavě. Pojistnou matici (18) utáhněte odpovídajícím utahovacím momentem (viz „Technické údaje“, Stránka 129). Přitom se musí vhodné

nářadí (hákový klíč DIN 1810 tvar B velikost 20/22) zaháknout do otvoru úhlové hlavy a přidržet.

Závit a závit příruby nesmí být mastné a musí se utáhnout odpovídajícím krouticím momentem (viz „Technické údaje“, Stránka 129), aby se úhlová hlava nemohla uvolnit.

Nastavení 12V úhlové hlavy

Úhlovou šroubovací hlavu (3) s upínáním nástroje (2) lze plynule nastavit v rozsahu 360°.

• Povolte pojistnou matici (18) zaháknutím vhodného nářadí (hákového klíče DIN 1810 tvar B velikost 25/28) do otvoru pojistné matice a otáčením ve směru šipky a (levý závit). Přitom se musí vhodné nářadí (hákový klíč DIN 1810 tvar B velikost 20/22) zaháknout do otvoru úhlové hlavy a přidržet.
  ▶ Elektronářadí nikdy neupínejte za části krytu.
• Otáčejte úhlovou šroubovací hlavou (3) ve směru šipky b, dokud nedosáhnete požadovaného pracovního úhlu, maximálně ale o 360°.
  – Upevněte úhlovou šroubovací hlavu (3) v této poloze otáčením pojistné matice (18) ve směru šipky c proti úhlové šroubovací hlavě. Pojistnou matici (18) znovu utáhněte odpovídajícím utahovacím momentem (viz „Technické údaje“, Stránka 129). Přitom se musí vhodné nářadí zaháknout do otvoru úhlové hlavy a přidržet.
  Závit a závit příruby nesmí být mastné a musí se utáhnout odpovídajícím krouticím momentem (viz „Technické údaje“, Stránka 129), aby se úhlová hlava nemohla uvolnit.

Konfigurace elektronářadí

Pomocí softwaru BOSCH EXACT Configurator verze 5.2 a vyšší lze u elektrického nářadí nakonfigurovat různá nastavení (např. otáčky, stupně šroubování, ochranu proti opakování). K tomu se musí elektrické nářadí přes USB rozhraní připojit k počítači. Použijte k tomu USB kabel: USB 2.0 typ A/mikro USB 2.0 typ B

• Dvojité stínění
• Max. délka 1 m
  Při konfiguraci přes rozhraní USB může mimo průmyslové prostředí docházet k rádiovému rušení.
  ▶ Dodržujte všechna bezpečnostní upozornění a všechny pokyny v návodu k použití softwaru.

Výměna nástroje u šroubovací hlavy s vnějším čtyřhranem (viz obrázek D)

Nasazení nástroje

– Zatlačte kolík na čtyřhranu upínání nástroje (2), např. pomocí úzkého šroubováku, dovnitř a nasadťe nástroj (1) na čtyřhran. Dbejte na to, aby kolík zapadl do vybrání nástroje.

Vyjmutí nástroje

– Zatlačte kolík ve vybrání nástroje (1) dovnitř a vytáhněte nástroj z upínání nástroje (2).

Výměna nástroje u šroubovací hlavy s vnitřním šestihranem (viz obrázek E)

Nasazení nástroje

- Nasad'te nástroj (1) do vnitřního šestihranu upínání nástroje (2) tak, aby citelně zaskočil.

Vyjmutí nástroje

– Vytáhněte nástroj (1) z upínání nástroje (2), případně pomocí kleští.

Výměna nástroje u šroubovací hlavy s rychloupínacím sklíčidlem (viz obrázek F)

Nasazení nástroje

Používejte pouze nástroje s vhodným nástrčným koncem (1/4" šestihran).

- Objímku rychloupínacího sklíčidla (19) zatáhněte dopředu.

- Zasuňte nástroj (1) do upínání nástroje (2) a rychloupínací sklíčidlo opět uvolněte.

Vyjmutí nástroje

- Objímku rychloupínacího sklíčidla (19) zatáhněte dopředu.

- Vyjměte nástroj (1) z upínání nástroje (2) a rychloupínací sklíčidlo opět uvolněte.

Provoz

Když chcete elektronářadí spustit, měli byste nejprve pomocí přepínače směru otáčení (9) nastavit směr otáčení: Elektronářadí se spustí pouze tehdy, když přepínač směru otáčení (9) není uprostřed (blokování zapnutí).

Nastavení směru otáčení (viz obrázek G)

- Chod vpravo: Pro zašroubování šroubů stiskněte přepínač směru otáčení (9) až nadoraz doleva.

- Chod vlevo: Pro povolování, resp. vyšroubování šroubů stiskněte přepínač směru otáčení (9) až nadoraz doprava.

Nastavení krouticího momentu (viz obrázek H)

Krouticí moment závisí na předpětí pružiny rozpojovací spojky. Rozpojovací spojka se inicializuje při dosažení nastaveného krouticího momentu jak při běhu doprava, tak i při běhu doleva.

Pro nastavení individuálního krouticího momentu používejte pouze dodaný nastavovací nástroj (20).

- Posuňte kryt spojky dozadu.

- Nasad'te nastavovací nástroj (20) do malého vyhloubení (nastavovací kotouč (21)) ve spojce a otáčejte nastavovacím nástrojem (20).

Otáčením po směru hodinových ručiček dosáhnete vyššího krouticího momentu, otáčením proti směru hodinových ručiček nižšího krouticího momentu.

- Vyjměte nastavovací nástroj (20). Posuňte kryt spojky tak, aby byl otvor zavřený, aby byla spojka chráněná před znečištěním.

Upozornění: Potřebné nastavení závisí na druhu šroubového spoje a lze ho nejlépe zjistit praktickou zkouškou. Zkušební zašroubování zkontrolujte pomocí momentového klíče.

- Krouticí moment nastavujte jen v udaném rozsahu výkonu, jinak rozpojovací spojka nezareaguje.

Pravidelně kontrolujte krouticí moment šroubového spoje a v případě potřeby seřid'te rozpojovací spojku.

Zapnutí a vypnutí

Šroubovák má rozpojovací spojku závislou na krouticím momentu, kterou lze nastavit v uvedeném rozsahu. Zareaguje při dosažení nastaveného krouticího momentu.

– Pro zapnutí elektronářadí stiskněte vypínač (8) až nadoraz.

– Elektronářadí se automaticky vypne, jakmile je dosažen nastavený kroutící moment.

▶ Při předčasném uvolnění vypínače (8) není prednastavený kroutící moment dosažen.

Pravidelně kontrolujte krouticí moment šroubového spoje a v případě potřeby seřid'te rozpojovací spojku.

Ochrana proti přetížení závislá na teplotě

Při přetížení se elektrické nářadí vypne na dobu, než se bude opět nacházet v optimálním rozsahu provozní teploty. Abyste mohli pracovat dál, uvolněte vypínač (8) a elektrické nářadí znovu zapněte.

Elektrické nářadí při otáčkách nižších než 50 % nepracuje s optimální účinností. Na základě toho se může za určitých okolností dříve aktivovat ochrana proti přehřátí. Při problémech s těmito nastaveními nakonfiguruje výstupní otáčky vyšší než 50 % nebo snižte maximální používaný kroutící moment.

Pracovní pokyny

Elektronářadí nasazujte na matici/šroub pouze vypnuté. Otáčející se nástroje mohou sklouznout.

Ukazatel zašroubování (zelená/červená LED)

Při dosažení přednastaveného krouticího momentu se rozpojovací spojka rozpojí. LED ukazatel (5) svítí zeleně. Pokud nebyl přednastavený krouticí moment dosažen, rozsvití se LED ukazatel (5) červeně a zazní akustický signál. Zašroubování se musí provést ještě jednou.

Ochrana proti opakování

Zareagovala-li pri zašroubování rozpojovací spojka, motor se vypne. Opětovné zapnutí je možné až za 0,7 sekundy. Tím se u již pevného zašroubování zamezí dotažení z omylu.

Údržba a servis

Údržba a čištění

▶ Před každou prací na elektrickém nářadí (např. údržba, výměna nástroje atd.) z něj vyjměte

134 | Slovenčina

akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.

▶ Udržujte elektronářadí a větrací otvory čisté, aby se pracovalo dobře a bezpečně.
▶ Nejpozději každých 100 000 šroubových spojů zkontrolujte, zda není celé elektrické nářadí poškozeno a opotřebeno, a zkontrolujte všechny funkce. Poté znovu nastavte kroutící moment spojky.

Zákaznická služba a poradenství ohledně použití

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Explodované výkresy a informace k náhradním dílům naleznete i na:

www.bosch-pt.com

Poradenský tým Bosch vám ochotně pomůže v případě otázek k našim výrobkům a jejich příslušenství.

U všech dotazů a objednávek náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku výrobku.

Czech Republic

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.

Další servisní adresy naleznete na:

Doporučené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných látkách. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.

Při zasilání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky přizván expert na nebezpečné látky.

Akumulátory zasílejte pouze tehdy, pokud je těleso nepoškozené. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte prosím také případné další národní předpisy.

Likvidace

Elektronářadí, akumulátory, příslušenství a obaly se musí odevzdat k ekologické recyklaci.

Elektronářadí a akumulátory/baterie nevyhazujte do domovního odpadu!

Pouze pro země EU:

Již nepoužitelná elektrická nářadí a vadné nebo vybité akumulátory/baterie se musí likvidovat ve tříděném odpadu. Použijte určená sběrná místa.

Při nesprávné likvidaci mohou mít stará elektrická a elektronická zařízení z důvodu možné přítomnosti nebezpečných látek škodlivé účinky na životní prostředí a lidské zdraví.

Akumulátory/baterie:

Lithium-iontové:

Dodržujte pokyny uvedené v části Přeprava (viz „Přeprava“, Stránka 134).

Slovenčina

Bezpečnost na pracovisku

Bezpečnost na pracovisku

Starostlivé používanie elektrického náradia

Technické údaje s 12 V uhlovou hlavou

Vecné číslo	0 602 496 020	0 602 496 020	0 602 496 020
	0 602 496 021	0 602 496 021	0 602 496 021
Vol'nobežné otáčky n_o^B)	ot/min 74–370 120–600 120–600
Maximálne otáčky Power Boost ^B)C)	ot/min 500 800 800
Max. krútiaci moment tvrdý/mäkký skrutkový spoj podľa ISO 5393 ^B)	Nm 3,0–10,0 2,0–6,0 1,0–3,5
Maximálny krútiaci moment ^B)D)	Nm 12,0 6,0 3,5
Hmotnost ^E)	kg 0,9–1,3 0,9–1,3 0,9–1,3

Technické údaje s 180 W uhlovou hlavou

Vecné číslo	0 607 453 617	-	-
	0 607 453 618
	0 607 453 620
	0 607 453 630
	0 602 496 022
Vol'nobežné otáčky n_0^B)	ot/min 95–480 --
Maximálne otáčky Power Boost ^B(C)	ot/min 650 --
Max. krútiaci moment tvrdý/mäkký skrutkový spoj podľa ISO 5393 ^B)	Nm 2,5–8,0 --
Maximálny krútiaci moment ^B(D)	Nm 9,0 --
Hmotnost ^E)	kg 1,0–1,4 --

Hodnoty emisií hluku zistené podl'a EN 62841-2-2.

Výkonnost náradia s daným nastavením je nutné odskúšat.

Akumulátor

Uhlová skrutkovacia hlava (3) s upínaním nástroja (2) sa dá plynule nastavovat' o 360°.

Uhlová skrutkovacia hlava (3) s upínaním nástroja (2) sa dá plynule nastavovat' o 360°.

- Zasuňte nastavovací nástroj (20) do malého vyhlíbenia (nastavovací krúžok (21)) spojky a nastavovací nástroj (20) otáčajte.

▶ Pri predčasnom uvol'není zapínača/vypínača (8) sa nedosiahne prednastavený krútiaci moment.

Neodhadzujte ručné elektrické náradie ani akumulátory/batérie do komunálneho odpadu!

Len pre krajiny EÚ:

Varnost na delovnem mestu
