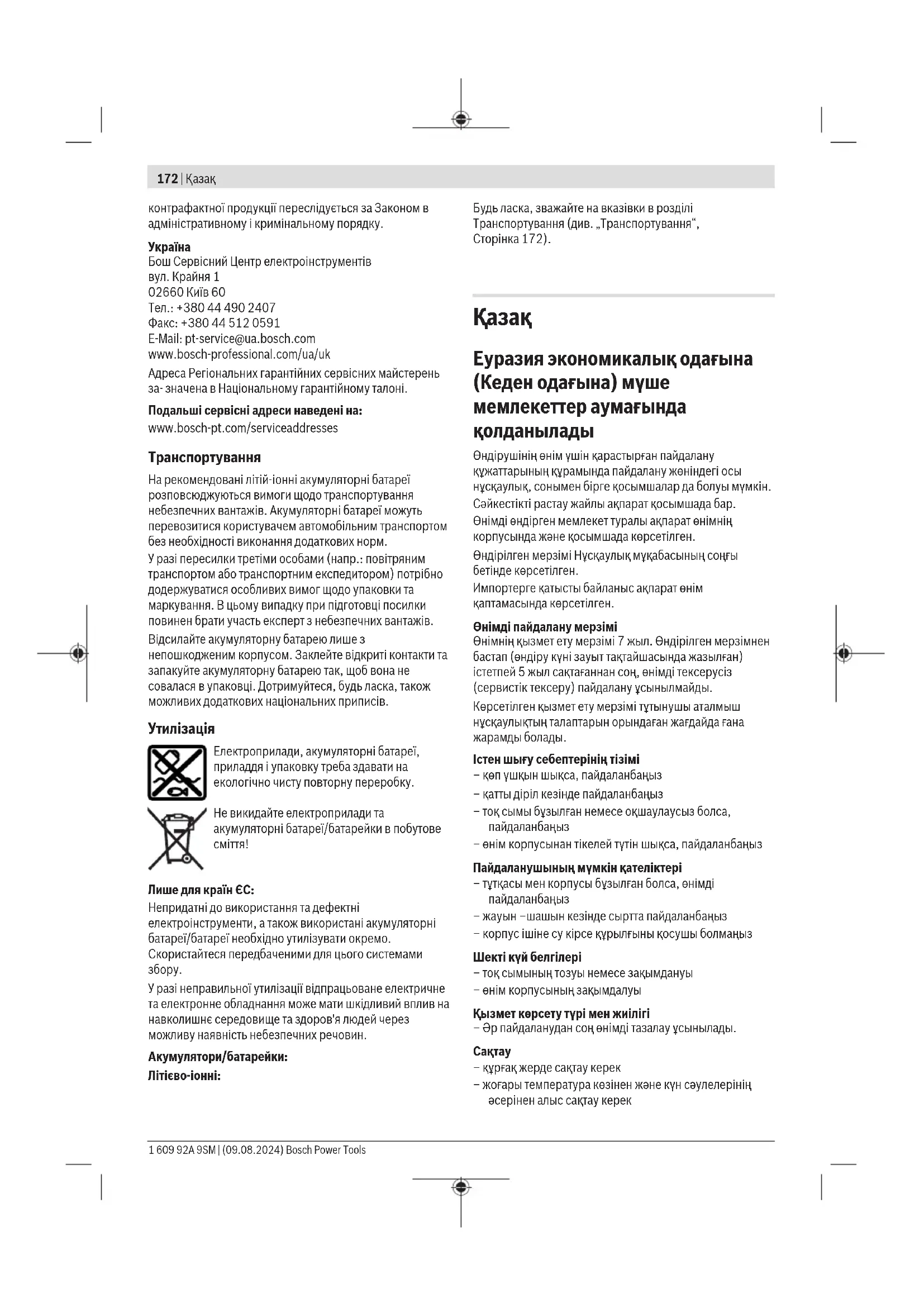

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ ANGLE EXACT 12V6600 Professional BOSCH

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында қолданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жәніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сэйкестікті растау жайлы акпарат қосымшада бар.

Өнімді өндірген мемлекет туралы акпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

Істен шығу себептерінің тізімі

- көп үшқын шықса, пайдаланбаңыз

– қатты діріл кезінде пайдаланбаныз

– ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаңыз

– өнім корпусынан тікелей түтін шықса, пайдаланбаныз

Пайдаланушының мүмкін қателіктері

– түткасы мен корпусы бүзылған болса, өнімді пайдаланбаңыз

– жауын –шашын кезінде сыртта пайдаланбаңыз

– корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

– ток сымының тозуы немесе закымдануы

– өнім корпусының зақымдалуы

Кызмет көрсету түрі мен жилігі

– Әр пайдаланудан соң әнімді тазалау ұсынылады.

Сактау

- күрғақ жерде сақтау керек

– жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек

• сактау кезінде температураның кенет ауыткуынан корғау керек
• орамасыз сактау мүмкін емес
• сактау шарттары туралы косымша акпарат алу үшін MEMCT 15150-69 (шарт 1) кужатын караңыз
• +5-ден +40 °C-ка дейін температурасында коймада өндірушінің каптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аспауы тиіс.

Тасымалдау

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға рүқсат берілмейді
- тасымалдау шарттары талаптарын МЕМСТ 15150-69 (5 шарт) кужатын окыңыз
- Коршаған орта температурасы -50 °C-тан +50 °C-қа дейін тасымалдау рүқсат етілген. Салыстырмалы ылғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нұсқаулары

Электр құралдары үшін жалпы қауіпсіздік нұсқаулары

ECKEPTY

Осы электр куралының жинағындағы ескертулерді,

нускауларды, суреттерді және сипаттамаларды окыңыз. Барлық техникалық қауіпсіздік нусқаулықтарын орындамау токтың соғуына, өрт және/ немесе ауыр жақақттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нұсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жок) қатысы бар.

Жумыс орнының қауіпсіздігі

Жумыс орнын таза және жарык ұстаңыз. Ластанған және қараңғы жайларда сәтсіз оқигалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.
Балалар мен бақылаушыларды электр құралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.
Жабдык түрмыстық жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тутынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешқандай тәрізде өзгертпеніз.

Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр түйықталуының қауіпін төмендетеді.

▶ Кубырлар, радиаторлар, плиталар мен суыткыштар сиякты жерге қосылған беттерге тимеңіз. Денеціз жерге қосылған болса жоғары ток соғу қауіпі пайда болады.
Электр құралдарды жаңбырда немесе ылғалды қөршауда пайдаланбаңыз. Электр құралына кірген су төк соғу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе тоқтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс үстамаңыз. Зақымдалған немесе бытысып кеткен кабель тоқ соғу қауіпін жоғарылатады.
Электр куралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану төк соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған тоқ желісін пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін төмендетеді.

Жеке қауіпсіздік

Электр құралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр құралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр құралын пайдалану кезінде аңсыздық ауыр жеке жақақаттануға алып келуі мүмкін.
Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қорғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік күйде болуына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын токқа қосу сәтсіз окиғаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жақақаттануға алып келуі мүмкін.
Көп күш істетпеціз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бүл күтілмеген жағдайларда электр құралдың бақылануын сақтайды.

174|Қазақ

▶ Тиісті кімім кінціз. Бос кімім мен әшекейлерді киймеңіз. Шашыңыз бен кімімдерді жылжымалы бөлшектерден алыс устаңыз. Бос кімімдер, әшекейлер немесе узын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шанға байланысты зияндарды кемейтеді.
Аспаптарды жи пайдаланып жаксы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жаракаттануға алып келуі мумкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей токтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану женіндегі нускаулыкça сэйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысқа енгізу және офан қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр құралымен жұмыс істеуге 18 жасқа төлған, техникалық сипаттаманы, пайдалану жөніндегі нүсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға рұқсат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.

Электр куралдарын пайдалану және күту

▶ Куралды аса көп жуктемеціз. Жумысыңыз ушін жарамды электр куралын пайдаланыңыз. Жарамды электр куралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
Ажыратқышы дұрыс емес электр құралын пайдаланбаңыз. Қосуға немесе өшіруге болмайтын электр құралы қауіпті болып, оны жәндеу қажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр күралдарын қоймаға қою алдында, ашаны куат көзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр күралынан алып тастаңыз. Бүл сақтық әрекеті электр күралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр куралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды

білмейтін немесе осы ескертпелерді оқымаған адамдарға бул құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.

Электр құралдарын мен керек-жарактарын ұқыпты күтіңіз. Қозғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөндеңіз. Электр құралдарының дұрыс күтілмеуі жазатайым оқифаларға себеп болып жатады.
Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр құралын, жабдықтарды, алмалы-салмалы аспаптарды және т.б. осы нүсқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр құралдарын арналмаған жұмыстарда пайдалану қауіпті.
▶ Колтутқалар мен қармау беттерін құрғақ, таза және май мен ластан таза устаңыз. Сырғанақ қолтутқалар мен қармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.

Батарея куралын пайдалану және күту

▶ Тек өндіруші сипаттаған зарядтағышмен қайта зарядтаңыз. Батарея жинағының бір туріне сай зарядтағыш басқа батарея жинағымен қолдануда өрт қауіпіне адып келуі мүмкін.
Электр күралдарын тек арнайы тағайындалған батарея жинақтарымен пайдаланыңыз. Кез келген басқа батарея жинақтарын пайдалану жақақаттану мен өрт қауіпіне алып келеді.
▶ Егер батарея жинағы қолдануда болмаса, оны түйреуіш, тынін, кілт, шеге, буранда немесе басқа кіші метал заттардан ұстаңыз, олар бір терминалдан басқасына байланыс жасауы мүмкін. Батарея терминалдарын қосу күйік немесе өртке алып келуі мүмкін.
Дурыс емес пайдалануда батареядан суйыктық ағуы мүмкін, оған тимеңіз. Егер тиіп қалсаңыз, сумен шайып тастаңыз. Егер суйыктық көзге тисе дәрігерге хабарласыңыз. Батареядан шаққан суйыктық қозу немесе күйіктерге алып келуі мүмкін.
Закымдалған немесе өзгертілген батарея жинақтарын пайдаланбаңыз. Зақымдалған немесе өзгертілген батареялар өртке, жарылуға немесе жақақаттуға алып келуі мүмкін кездейсок әрекеттерге алып келуі мүмкін.
Батарея жинағын немесе құралын өртке немесе қатты температураға салдырмаңыз. 130 °C жоғары температураларда жарылыс болуы мүмкін.

Барлык зарядтау нускауларын орындап батарея жинафын нускауларда белгіленген температура аукымынан тыс жағдайда зарядтамаңыз. Дурыс емес зарядтау немесе белгіленген аукымнан тыс температурада зарядтау батареяны закымдан өрт қауіпін жоғарылатуы мүмкін.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі керек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.
Закымдалған батарея жинақтарын ешкашан пайдаланбаңыз. Батарея жинақтарын тек өндіруші немесе өкілетті қызмет көрсету жабдықтаушысы арқылы орындалуы мүмкін.

Бурауыштарға арналған қауіпсіздік нұсқаулықтары

Бекіткіш жасырын сымдарға тиюі мумкін әрекеттерді жасаған кезде электр құрылғы окшауланған ұстау жайынан ұстаңыз. Егер бекіткіш істеп түрган сымға тисе электр құралының метал бөлшектерін істетіп пайдаланушыны тоқ соғуы мумкін.
▶ Кажетті іздеу күралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті үйым өкілдерін шақырыңыз. Электр сымдарына тию өрт немесе ток соғуына алып келуі мүмкін. Газ кұбырын зақымдау жарылысқа алып келуі мүмкін. Су кұбырын зақымдау материалдық зиянға алып келуі мүмкін.
Электр құралын берік ұстаңыз. Шуруптарды бұрап бекіту және бұрап босату кезінде қыскажа жоғары мезеттер пайда болуы мүмкін.
▶ Дайындаманы бекітіңіз. Кысу күралына немесе кысқышка орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.
Электр куралын жерге коюдан алдын оның токтауын күтіңіз. Алмалы-салмалы аспап ілініп электр курал бақылауының жоғалтуына алып келуі мумкін.
Аккумулятор закымдалған немесе дұрыс пайдаланылмаған жағдайда, одан бу шығуы мүмкін. Аккумулятор жанып немесе жарылып қалуы мүмкін. Таза ауа ішке тартыңыз және шағымдар болса, дәрігердің көмегіне жүгініңіз. Бу тыныс алу жолдарын тітіркендіругі мүмкін.
▶ Аккумуляторды өзгертпеціз және ашпаңыз. Кыска түйықталу каупі бар.
▶ Шеге немесе бурауыш сиякты ушты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы мүмкін. Бул қыска түйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызыл кетуі мүмкін.
- Аккумуляторды тек өндіруші өнімдері үшін пайдаланыңыз. Сол арқылы аккумуляторды қауіпті, артық жуктеуден сақтайсыз.

Аккумуляторды, жылудан, сондай-ак, мысалы, үздіксіз күн жарығынан, оттан, кірден, судан және ылғалдан қорғаңыз. Жарылыс және қысқа түйықталу қаупі туындайды.

Сыналанса, электр куралын бірден сөндіріңіз. Тебуді тудыратын жоғары реактивті куштерден абай болыңыз. Электр курал егер электр куралы артық жуктелсе немесе өнделетін дайындамада қысылса ол сыналады.

ECKEPTY

Ушкірлеу, аралау, тегістеу, бурғылау және ұқсас

әрекеттерді орындау кезінде пайда болатын шаң концерогенді, тератогенді немесе мутагенді әсер етуі мүмкін. Осы шаң түрлері қамтитын заттектердің ішінде: Бояулардағы қорғасын және лак; кірпіш, цемент және басқа да тас заттектеріндегі кристалды кремнезем; химиялық өңделген ағаштағы күшән мен хромат. Сырқаттану қаупі осы заттектердің пайдаланылу жилігіне байланысты болады. Қауіпті азайту үшін дұрыс желдетілетін бөлмелерде тиісті қорғаныс жабдығымен жұмыс істеңіз (мысалы, арнайы құрастырылған, ең кіші шаң бөлішектерін сүзгілейтін шаңтүтқыштар).

Кездейсок іске қосылуға жол бермеңіз. Аккумуляторды салудан алдын ажыратқыштың өшірулі күйінде болғанына көз жеткізіңіз. Электр құралын саусақты ажыратқышқа қойып тасымалдау немесе қосулы электр құралына аккумуляторды салу жазатайым оқигаларды тудыруы мүмкін.
▶ Тек қана ақаусыз, тозбаған алмалы-салмалы аспаптарды пайдаланыңыз. Ақауы бар алмалы-салмалы аспаптар бузылып, жаракат пен зиян келтіруі мүмкін.
Алмалы-салмалы аспапты орнатканда оның аспап патронында нық түрганына көз жеткізіңіз. Алмалы-салмалы аспап аспап патронына мықтап жалғанбаған кезде, ол босап кетіп, оны басқару мүмкін болмайды.
▶ Узын бурандаларды бурап кіргізу кезінде абай болыңыз, буранда түріне және алмалы-салмалы аспапка байланысты сырғу қаупі бар. Узын бурандаларды жиї дұрыс бақылау құынға сөғады және олар бурап кіргізу барысында сырғып, сізге жаракат тигізуі мүмкін.
Электр құралын іске қосу алдында орнатылған айналу бағытына назар аударыңыз. Мысалы, бұранданы босату қажет болып, айналу бағыты бұранданы бұрап кіргізу үшін реттелген болса, бұл алмалы-салмалы аспаптың бақыланбайтын қатты қозғалысын тудыруы мүмкін.
Электр куралын дрель ретінде пайдаланбаңыз. Ажырату тіркесімі бар электр куралдары бүргылауға арналмаған. Тіркесім автоматты түрде ескертусіз ажыратылуы мүмкін.

176|Қазақ

Өнім және куат сипаттамасы

Барлық қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нусқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Электр құралы белгіленген өлшем және куат диапазонында бұрандаларды, гайкаларды және басқа да бұрандалы қосылымдарды бұрап кіргізуге және босатуға арналған.

Электр құралы тек өнеркәсіптік ортада пайдалануға арналған.

Электр құралын дрель ретінде пайдалануға болмайды.

Көрсетілген курамды бөлшектер

Көрсетілген күрамды бөлшектердің нөмірлері графикалық беттегі электр күралының көрсетіліміне қатысты болып келеді.

(2) Күрал бекіткіші ^a)

(3) Бурыштык оймалы бастиек ^a)
(4) Айналу моментін алдын ала тандау ысырмасы
(5) Бурandalы косылымдардың жарық диодты индикаторы
(6) Аккумулятор заряды деңгейінің индикаторы
(7) Аккумулятор ^a)
(8) Ажыраткыш
(9) Айналу бағытын ауыстырып-қосқыш
(10) Түтка (беті окшауланған)
(11) Аккумуляторды босату түймесі ^a)
(12) Irlíш капсырма ^a)
(13) Irlgih kapsbmafa arnalhan санылаулар
(14) Жаппа гайкадағы кілт жазықтығы ^a)
(15) Бурыш басты фланецтегі кілт жазықтығы ^a)
(16) Айыр тэрізді кілт, ені 27 мм ^3)
(17) Айыр тэрізді кілт, ені 22 мм ^3)
(18) Контргайка ^a)
(19) Жылдам алмастыру патроны ^3)
(20) Реттеріш курал ^a)
(21) Реттегіш шайба
(22) USB какпабы
a) Бейнеленген курамдас белшектер стандарттык жеткізу көлеміне кірмейді.

Техникалық мәліметтер

Энеркэсіптік аккумуляторлық бурауыш
ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600

Өнім нөмірі	3 602 D96 6.0 3 602 D96 6.1 3 602 D96 6.2
Номиналды кернеу В= 12 12 12
Қорғаныс дәрежесі IP 20 IP 20 IP 20
Салмағы кг 0,7 0,7 0,7
Аккумулятор (жеткізілім жиынтығында жоқ)	Литий-ион Литий-ион Литий-ион
Зарядтау кезіндегі ұсынылатын қоршаған орта температурасы	°C 0 ... +35 0 ... +35 0 ... +35
Жұмыс кезіндегі ^A) және сақтау кезіндегі рүқсат етілген қоршаған орта температурасы	°C -20 ... +50 -20 ... +50 -20 ... +50
Yesынылатын аккумуляторлар GBA 12V... GBA 12V... GBA 12V...
Yesынылатын зарядтағыш құрылғылар GAL 12...	GAX 18...	GAL 12...	GAL 12...
		GAX 18...	GAX 18...

Бурыштык бастиексіз техникалык деректер

Бос жүріс күйіндегі айналу жилігі n_0^B)	мин ^-1	134–670 220–1100 220–1100
Power Boost режиміндегі максималды айналу жилігі ^B)C)	мин ^-1	910 1450 1450
ISO 5393 стандартына сэйкес қатты/ жұмсақ материалдарды бұрал бекіту кезіндегі макс. айналу моменті ^B)	Нм	1,5–6,0	1,0–3,0	0,5–2,0

Энеркэсіптік аккумуляторлық бурауыш
ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600

Максималды айналу жиліг ^B)D)	Нм 6,5 3,0 2,0
Салмағы ^E)	кг 0,9-1,1 0,9-1,1 0,9-1,1

12V бурыштык бастиегімен техникалык деректер

Өнім нөмірі		0 602 496 020	0 602 496 020	0 602 496 020
		0 602 496 021	0 602 496 021	0 602 496 021
Бос жүріс күйіндегі айналу жилігі n_0^3)	мин ^-1	74-370 120-600 120-600
Power Boost режиміндегі максималды айналу жилігі ^B)C)	мин ^-1	500 800 800
ISO 5393 стандартына сәйкес қатты/ жұмсақ материалдарды бұрап бекіту кезіндегі макс. айналу моменті ^B)	Нм 3,0-10,0 2,0-6,0 1,0-3,5
Максималды айналу жилігі ^B)D)	Нм 12,0 6,0 3,5
Салмағы ^E)	кг 0,9-1,3 0,9-1,3 0,9-1,3

Өнім нөмірі		0 607 453 617	-	-
		0 607 453 618
		0 607 453 620
		0 607 453 630
		0 602 496 022
Бос жүріс күйіндегі айналу жилігі n_0^B)	мин ^1	95–480 --
Power Boost режиміндегі максималды айналу жилігі ^B)C)	мин ^1	650 --
ISO 5393 стандартына сәйкес қатты/ жұмсақ материалдарды бұрал бекіту кезіндегі макс. айналу моменті ^B)	Нм 2,5–8,0 --
Максималды айналу жилігі ^B)D)	Нм 9,0 --
Салмағы ^E)	кг 1,0–1,4 --

A) температура < 0 °C болғанда жұмыс күші шектелген көлемде болады
В) 20-25 °C температурасында GBA 12V 6.0Ah аккумуляторымен элшенеді.
С) айналу жилігі <50% болғандағы шектеулі куат
D) Тек айналымдык режимде болуы мумкін: < 5 бурау/минут
Е) пайдаланған аккумуляторға байланысты

	1/4 дюйм	3/8 дюйм	1/4 дюйм	Жылдам алмастыру патроны1/4 дюйм	3/8 дюйм	Жылдам алмастыру патроны1/4 дюйм
Өнім нөмірі	0 607 453617	0 607 453620	0 607 453618	0 607 453630	0 602 496020	0 602 496021	0 602 496022
VDI 2647 стандарты бойынша катты/жүмсақ материалдарды бұрап бекіту кезіндегі айналу моменті ^A	Нм 27 27 27 27 15 15 20

Фланецтегі тарту моменті Нм 20 20 20 20 15 15 20

178|Қазақ

Салмағы кг 0,20 0,20 0,20 0,20 0,15 0,15 0,05
A) VDI 2647 стандарты бойынша сертификацияны www.bosch-professional.com веб-сайтынан жуктеп алуға болады. Мәндер өнімге байланысты езгешеленуі мүмкін, сондай-ақ пайдалану және қоршаған орта шарттарына бағынуы мүмкін. Қосымша ақпаратты мына мекенжай бойынша қараңыз: www.bosch-professional.com/wac.

Шуыл және діріл туралы акпарат

EN 62841-2-2 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр куралының амплитуда бойынша есептелген дыбыстық крысым деңгейі әдетте 70 дБ(А) шамасынан кем болады. Шуыл деңгейі жұмыс барысында белгіленген шамалардан артық болуы мүмкін. Кулак қорғанысын тағыңыз!

Жалпы діріл мәндері a_n (уш бағыттың векторлық қосындысы) және К дәлсіздігі, EN 62841-2-2 бойынша есептелген:

Максималды рүксат етілген өлшемдегі бұрандалар мен гайкаларды тарту: a_1<2,5 м/с^2 , K=1,5 м/с^2

Осы нүсқауларда келтірілген діріл деңгейі және шуыл эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша өлшенген және оларды электр куралдарын бір-бірімен салыстыру үшін пайдалануға болады. Олармен алдыңғы тербелу және шу шығаруды бағалауға болады.

Берілген тербелу деңгейі мен шуыл шығару мәні электр күралының негізгі жұмыстары үшін берілген. Егер электр күрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса дірілдеу деңгейі мен шуыл шығару мәндері өзгереді. Бүл букіл жұмыс уақыты үшін тербелу және шуыл шығаруды қатты көтеруі мүмкін.

Дірілдеу деңгейі мен шуыл шығару мәнін накты есептеу үшін кұрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бул дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару мәнін төмендетеді.

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдыстыру.

Дэлдік бойынша нускаулар

Айналу жилігі төмендетілсе (әсіресе 50% шамасынан төмен), максимальды айналу моменті де төмендеуі мүмкін. Power Boost режиміндегі асқын айналу жилігі дәлдікке және өшіру процесіне әсер етуі мүмкін. Бүл муфтаның сыналануына әкелуі мүмкін.

Машинаның жарамдылығын талдау әрекеттері VDI 2647 стандарты бойынша әдетте 600 айн/мин жилігінде орындалады.

Айналу жилігің және/немесе айналу моментінің өзгерістері дәлдікке әсер етуі мүмкін.

Машинаның жарамдылығын тиісті реттеумен сынау кажет.

Аккумулятор

Bosch компаниясы аккумуляторлық электр құралдарын аккумуляторсыз да сатады. Электр құралыңыздың жеткізілім жынтығында аккумулятордың бар-жоғын каптауыштан біліп алуға болады.

▶ Тек техникалық мәліметтерде жазылған зарядтау құралдарын пайдаланыңыз. Тек қана осы зарядтау құралдары сіздің электр құралыңыздың ішінде литий-иондық аккумулятормен сәйкес.

Ескертпе: Литий-ионды батареялар халықаралық тасымалдау ережелеріне сәйкес ішінара зарядталған күйде жеткізіледі. Аккумулятордың толық куатын пайдалану үшін оны алғаш рет пайдаланудан бұрын толық зарядтаңыз.

Зарядталған аккумуляторды аккумулятор бекіткішіне тірелгенше енгізіңіз.

Аккумуляторды шығару

Аккумуляторды шығару үшін аккумуляторды босату түймелерін басыңыз және аккумуляторды электр күралынан тартып шығарыңыз. Бүл ретте күш салмаңыз.

Аккумулятор заряды деңгейінің индикаторы (сары жарық диоды)

Аккумулято	Мағынасы
р заряды
денгейінің
индикаторы

Аккумуляторды (7) салған және ажыратқышты (8) басқан кезде, аккумулятор заряды деңгейінің индикаторы аккумулятор зарядының деңгейін 5 секунд ішінде көрсетеді.

Жыпылықта	Аккумуляторды зарядтау:
йтын	Тек 6–8 бұрап бекіту әрекетін орындау
жарық +	мүмкіндігі қалды.
ақустикалы
қ сигнал
Аккумулятор заряды деңгейінің индикаторы	Мағынасы
Уздіксіз жарық + акустикалық сигнал	Қуаттылық жаға бурап бекіту әрекеті үшін жеткіліксіз немесе электр құралына артық жуктеме түсті:Электр құралын бұдан былай іске қосуға болмайды.- Аккумуляторды шығарып, толық зарядталған аккумуляторларды қайта салыңыз.
Жыпылықта йтын жарық	Электр құралы қызып, жұмыс істемей жатыр:- Электр құралын қайта іске қосудан бұрын жыпылықтау қыска мерзімде автоматты түрде сөнгенше күтіңіз.

Аккумулятор заряды деңгейінің индикаторы	Куаты
Жасыл 60–100 %
Сары 30–60 %
Кызыл 0–30 %

Аккумуляторды оңтайлы пайдалану туралы нускаулар

Аккумуляторды сүйықтықтардан және ылғалдан қорғаңыз.

Аккумуляторды тек –20 °C ... 50 °C температура аукымында сақтаңыз. Аккумуляторды жазда көлікте қалдырмаңыз.

Пайдалану мерзімінің айтарлықтай қыскаруы аккумулятордың ескіргенін және ауыстыру керектігін білдіреді.

Коқыстарды кайта өндеу туралы нүскауларды орынданыз.

Жинау

Электр құралында кез келген жұмыс өткізбес бурын (мысалы, техникалық қызмет көрсету, құралды алмастыру және т.б.) аккумуляторды электр құралынан шығарып алыңыз. Ажыратқышты кездейсок басқан жағдайда, жақақат алу қаупі туындайды.

Пайдалану және сақтау ортасы

Электр күралы тек жабык жұмыс жайларында пайдалануға арналған.

Акаусыз пайдалану үшін руксат етілген қоршаған орта температурасы 0°C және +45°C аралығында, ал руксат

етілген салыстырмалы ауа ылғалдығы конденсациясыз 20 және 95% аралығында болуы керек.

Ілгіш аспап (А суретін қараңыз)

İlglîш капсырма (12) электр құралын ілгіш аспапка бекітуге мүмкіндік береді.

– Ілгіш капсырманы (12) электр құралына орнатып, оны саңылауларға (13) кіргізіңіз.

▶ Ілгіштің және ілгіш аспап ілрегінің күйін жүйелі түрде тексеріп тұрыңыз.

180 W бұрыштық бастиегін монтаждау (В суретін караңыз)

Бүл енеркәсіптік аккумуляторлық бұрыштық бұрауыштарда алдымен адаптер мен жарамды бұрыштық оймалы бастиекті (караңыз „Техникалық мәліметтер“, Бет 176) монтаждау керек.

– 180 W бурыштык бастиегін адаптерге орнатып, оны айыр тәрізді кілтпен (16) жаппа гайканың кілт жазықтығында (14) тартыңыз. Бүл ретте айыр тәрізді кілтті (17) адаптердің кілт жазықтығында (15) устал тұрыңыз.

▶ Бурыштык бастиек босап қалмауы үшін, ирек ойма мен фланецті ирек оймада май болмауы керек, сонымен қатар тиісті айналу моменті (караңыз „Техникалық мәліметтер“, Бет 176) орнатылуы қажет.

- Контргайканы (18), а көрсеткі бағытымен (сол жақ ирек ойма) толыктай артқа бураңыз.

– Енді адаптерді а керсеткі бағытымен (сол жақ ирек ойма) толықтай артқа бұраңыз.

Электр куралын корпус кабығында кысуға болмайды.

- Адаптерді, бұрыштық бастиек қалаулы позицияда, ең көбі 360° шамасында болғанша, онға қарай кері бұраңыз.

– Контргайканы (18), с көрсеткі бағытымен жарамды құралмен (ілмекті кілт, DIN 1810, В пішні, 25/28 өлшемі) адаптерге қарсы бурау арқылы адаптерді осы позицияда бекітіңіз. Контргайканы (18) тиісті тарту моментімен (қараңыз „Техникалық мәліметтер“, Бет 176) мыктап тартыңыз. Бүл ретте оны жарамды құралдың көмегімен ұстал тұру керек.

Бурыштык бастиек босап калмауы үшін, ирек ойма мен фланецті ирек оймада май болмауы керек, сонымен катар тиісті айналу моменті (караңыз „Техникалык мәліметтер“, Бет 176) орнатылуы кажет.

– Электр құралын айыр тәрізді кілтпен (17) адаптердің кілт жазықтығында (15) мықтап ұстаңыз.

12 V бурыштык бастиегін монтаждау (С суретін караңыз)

Бул өнеркәсіптік аккумуляторлық бұрыштық бұрауыштарда алдымен жарамды бұрыштық оймалы бастиекті (қараңыз „Техникалық мәліметтер“, Бет 176) монтаждау керек.

180 | Казак

Бұрыштық оймалы басты (3) аспап патронымен (2) 360° айналасында бірқалыпты реттеуге болады.

– Контргайканы (18), а көрсеткі бағытымен (сол жақ ирек ойма) толыктай артқа бұраңыз.
▶ Электр күралын корпус кабығында кысуға болмайды.
– Бурыштык оймалы бастиекті (3) фланецке тірелгенше d көрсеткі бағытымен бураңыз. Содан кейін кажетті жұмыс бурышына жеткенше b бағыты бойынша кері бураңыз, алайда 360° шамасына бір реттен артық емес.
– Контграйканы (18), с көрсеткі бағытымен жарамды құралмен (ілмекті кілт, DIN 1810, В пішіні, 25/28 өлшемі) бұрыштық оймалы бастиекке қарсы бұрау арқылы бұрыштық оймалы бастиекті (3) осы позицияда бекітіңіз. Контграйканы (18) тиісті тарту моментімен (қараңыз „Техникалық мәліметтер“, Бет 176) мыктап тартыңыз. Бүл ретте оны жарамды құралмен (ілмекті кілт, DIN 1810, В пішіні, 20/22 өлшемі) бұрыштық бастиектің саңылауына іліп, ұстан туру қажет.
▶ Бурыштык бастиек босап қалмауы үшін, ирек ойма мен фланецті ирек оймада май болмауы керек, сонымен қатар тиісті айналу моменті (қараңыз „Техникалық мәліметтер“, Бет 176) орнатылуы қажет.

12 V бұрыштық бастиегін реттеу

Бұрыштық оймалы бастиекті (3) құрал бекіткішімен (2) 360° айналасында бірқалыпты реттеуге болады.

– Контргайканы (18) жарамды күралмен (ілмекті кілт, DIN 1810, В пішні, 25/28 өлшемі) контргайканың ойығына іліп, а көрсеткі бағытымен (сол жақ ирек ойма) бұрау арқылы босатыңыз. Бүл ретте оны жарамды күралмен (ілмекті кілт, DIN 1810, В пішні, 20/22 өлшемі) бұрыштық бастиектің саңылауына іліп, устап тұру қажет.
▶ Электр күралын корпус кабығында кысуға болмайды.
– Бұрыштық оймалы басты (3) көрсеткі бағытымен қалаулы жұмыс бұрышына дейін, бірақ 360° шамасынан асырмай бұраңыз.
– Бұрыштық оймалы басты (3) осы күйде бекіту үшін, контргайканы (18) көрсеткі бағытымен с бұрыштық оймалы басқа қарсы бураңыз. Контргайканы (18) тиісті тарту моментімен (қараңыз „Техникалық мәліметтер“, Бет 176) қайтадан мықтап тартыңыз. Бүл ретте оны жарамды құралмен бұрыштық бастиектің саңылауына іліп, устан туру қажет.
▶ Бурыштык бастиек босап калмауы ушін, ирек ойма мен фланецті ирек оймада май болмауы керек, соньмен қатар тиісті айналу моменті (караңыз „Техникалык мәліметтер“, Бет 176) орнатылуы қажет.

Электр куралын конфигурациялау

5.2 және одан жоғары нұскадан басталатын BOSCH EXACT Configurator бағдарламалық жасақтамасының көмегімен электр құралында әртүрлі реттеулерді (мысалы, айналу жилігі, бурау деңгейлері, қайталаудан қорғаныс) конфигурациялауға болады. Ол үшін электр құралын USB порты арқылы компьютерге жалғаныз. Ол үшін USB кабелін қолданыңыз:

USB 2.0 A τγρι/Micro-USB 2.0 B τγρι

• Кос экрандалған
• Макс. узындығы 1 м

USB порты арқылы конфигурациялау кезінде радио кедергісі өндірістік ортадан тыс жерде орын алуы мүмкін.

▶ Бағдарламалық жасақтаманы пайдалану бойынша нұсқаулығындағы барлық қауіпсіздік техникасының нұсқаулары мен нұсқаулықтарын ескеріңіз.

Сыртқы төрт қырлы оймалы бас жағдайында кұралды алмастыру (D суретін қараңыз)

Алмалы-салмалы аспапты орнату

– Аспап патронының (2) төрт қырлы басындағы штифтіні, мысалы, жіңішке бурауышлен ішке басып, алмалы-салмалы аспапты (1) төрт қырлы бас устінен жылжытыңыз. Штифт алмалы-салмалы аспап ойығына кіргеніне көз жеткізіңіз.

Алмалы-салмалы аспапты шығару

– Штифтіні алмалы-салмалы аспап (1) ойығының ішіне басып, алмалы-салмалы аспапты аспап патронынан (2) шығарыңыз.

Ішкі алты қырлы оймалы бас жағдайында құралды алмастыру (Е суретін қараңыз)

Алмалы-салмалы аспапты орнату

– Алмалы-салмалы аспапты (1) аспап патронының (2) ішкі алты қырлы ойығына шерту дыбысымен тірелгенше енгізіңіз.

Алмалы-салмалы аспапты шығару

– Алмалы-салмалы аспапты (1) аспап патронынан (2) кажетінше кыскашпен тартып шығарыңыз.

Жылдам алмастыру патронымиен оймалы бас жағдайында құралды алмастыру (F суретін қараңыз)

Алмалы-салмалы аспапты орнату

Алмалы-салмалы аспаптарды тек жарамды жалғағыш үштықтармен (1/4 дюймдік алты қырлы) пайдаланыңыз.

– Жылдам алмастыру патронының (19) төлкесін алға тартыңыз.

– Алмалы-салмалы аспапты (1) аспап патронына (2) салып, жылдам алмастыру патронын қайтадан жіберіңіз.

Алмалы-салмалы аспапты шығару

– Жылдам алмастыру патронының (19) төлкесін алға тартыңыз.
– Алмалы-салмалы аспапты (1) аспап патронынан (2) шығарып, жылдам алмастыру патронын қайтадан жіберіңіз.

Пайдалану

Электр құралын іске қосу қажет болса, алдымен айналу бағытын ауыстырып-қосқышпен (9) айналу бағытын реттеңіз:

Электр күралы айналу бағытын ауыстырып-қосқыш (9) ортада түрмаған жағдайда ғана іске қосылады (іске қосылудан қорғайтын құлып).

Айналу бағытын реттеу (G суретін қараңыз)

– Он жакça айналу бағыты: бұрандаларды бұрап кіргізу үшін айналу бағытын ауыстырып-қосқышты (9) солға тірелгенше басыңыз.
– Сол жакка айналу бағыты: бұрандаларды босату немесе бұрап алу үшін айналу бағытын ауыстырып-қосқышты (9) онға тірелгенше басыңыз.

Айналу моментін реттеу ( Н суретін қараңыз)

Айналу моменті ажырату тіркесімі серіппелерінің алдын ала керілісіне байланысты болады. Ажырату тіркесімі оң және сол жаққа айналу күйіне орнатылған айналу моментіне жеткеннен кейін ажыратылады.

Жеке айналу моментін орнату үшін тек бірге жеткізілген реттегіш кұралды (20) пайдаланыңыз.

– Муфтаға арналған қақпақты артқа жылжытыңыз.
– Реттегіш күралды (20) муфтаның шағын шығыңқы жеріне (реттегіш шайбаға (21)) салып, реттегіш күралды (20) бураңыз.

Сағат тілінің бағытымен бұрағанда айналу моменті жоғарырақ, ал сағат тілінің бағытына қарсы бұрағанда айналу моменті төменірек болады.

– Реттегіш құралды (20) шығарыңыз. Муфтаны ластанудан қорғау үшін муфтаға арналған қақпақты, саңылау жабылғанша жылжытыңыз.

Нускау: кажетті реттеу бұрандалы қосылымның түріне байланысты болады және практикалық тәжірибе өткізу арқылы анықталуы тиіс. Сынақ бұрап бекітуді динамометрлік кілтпен тексеріңіз.

▶ Айналу моментін тек берілген куат диапазонында реттеціз, әйтпесе ажырату тіркесімі жумыс істемейді.
▶ Бурандалы қосылымдағы айналу моментін мерзімді түрде тексеріп отырыңыз және кажет болған жағдайда ажырату тіркесімін қайта реттеңіз.

Косу/өшіру

Бурауышта көрсетілген ауқымда реттелетін айналу моментіне тәуелді Ажырату тіркесімі бар. Ол орнатылған айналу моментіне жеткенде жауап қайтарады.

– Электр құралын қосу үшін ажыратқышты (8) тірелгенше басыңыз.
– Электр құралы орнатылған айналу моментіне жеткенде автоматты түрде өшеді.

▶ Ажыраткыш (8) мерзімінен бурын босатылса, алдын ала орнатылған айналу моментіне жетпейді.
▶ Бурандалы қосылымдағы айналу моментін мерзімді түрде тексеріп отырыңыз және қажет болған жағдайда ажырату тіркесімін қайта реттеңіз.

Температураға тәуелді артық жуктемеден қорғаныс

Артык жуктеме тускен жағдайда, электр құралы қайтадан жұмыс температурасының оңтайлы ауқымында болғанша өшеді. Ажыратқышты (8) жіберіңіз және жұмысты жалғастыру үшін электр құралын қайтадан қосыңыз.

Электр куралы 50 % шамасынан төмен айналу жилігінде оңтайлы өнімділікпен жұмыс істемейді. Сондықтан кейбір жағдайларда температуралық артық жуктемеден қорғаныс іске қосылады. Осы реттеулерде мәселелер туындаған жағдайда, 50 % шамасынан жоғары шығыс айналу жилігін конфигурациялаңыз немесе максимальды қолданылатын айналу моментін азайтыңыз.

Электр құралын сомын/бурандаға тек өшірілген күйде салыңыз. Айналып жатқан жұмыс құралдары сырғып кетуі мүмкін.

Бурандалы косылымдардың индикаторы (жасыл/кызыл түсті жарық диоды)

Орнатылған айналу моментіне жеткеннен кейін ажырату тіркесімі босатылады. Жарық диодты индикатор (5) жасыл түспен жанады.

Егер алдын ала орнатылған айналу моментіне жетпесе, жарық диодты индикатор (5) қызыл түспен жанып, дыбыстық сигнал беріледі. Бұрал бекітуді бір рет орындау керек.

Қайталанудан қорғаныс

Бұрандалы қосылымда ажырату тіркесімі босатылса, көзғалтқыш өшеді. Қайта іске қосу тек 0,7 секундтық үзілістен кейін мүмкін болады. Осылайша қатты бұрандалы қосылымдардың қате тартылуына жол бермейсіз.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

Электр құралында кез келген жұмыс өткізбес бұрын (мысалы, техникалық қызмет көрсету, құралды алмастыру және т.б.) аккумуляторды электр құралынан шығарып алыңыз. Ажыратқышты кездейсок басқан жағдайда, жаракат алу қаупі туындайды.

▶ Лайыкты әрі қауіпсіз түрде жұмыс істей алу үшін, электр құралды және желдету саңылауларын таза қалыпта ұстаңыз.

▶ Кем дегенде әрбір 100 000 бурандалы қосылымда букіл электр құралының закымдалуы мен тозуын

182 | Казак

және барлық функцияны тексеріңіз. Содан кейін іліністің айналу моментін қайта реттеңіз.

Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және асқын температура кездерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің асер етуіне жол бермейтін дүкендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.

Сатушы (өндіруші) сатып алушыға өнімдер туралы қажетті және шынайы ақпаратты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндетті.

Өнімдер туралы акпарат міндettі түрде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.

Егер түтынушы сатып алатын өнімдер өлдекашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, түтынушыға бүл туралы ақпарат берілуі тиіс.

Өнімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:

– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;
– Сауда бөлмелеріндегі өнімдердің сынамалары сатып алушыға бүйымдардағы жазбалармен танысуға мумкіндік беруі және визуалды тексерістен басқа бүйымдардың іске қосылуына әкелетін, сатып алушылар өз бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;
– Сатушы осы бүйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жәніндегі мәлімдемелердің бар болуы туралы ақпаратты сатып алушыға беруге міндетті;
– Идентификациялық сипаттары жоқ (жоғалған), жарамдылық мерзімі өтіп кеткен, бузылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міндетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталық өнімді жәндеу және күтім, сондай-ақ қосалқы бөлшектер туралы сұрақтарыңызға жауап береді. Құрамалық сызбаны және қосалқы бөлшектер бойынша деректерді келесі сайтта таба аласыз: www.bosch-pt.com

Күралды пайдалану бойынша кеңес беретін Bosch қызметкерлер тобы өнімдеріміз және оларға арналған қосалқы бөлшектер бойынша сұрақтарыңызға жауап беруге дайын.

Сурактарыңызды қойғаныңызда және қосалқы бөлшектерге тапсырыс бергеніңізде әрқашан міндettі түрде өнімнің зауыттық такташасындағы 10-санды өнім нөмірін атаңыз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош"

фирмалык немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкеліген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шагымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Қазақстан Республикасы 050012

Муратбаев к., 180 үй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақларатты Ciз: www.bosch-professional.kz ресми сайттан ала аласыз

Сервистік орталыктардың мекенжайларын мунда таба аласыз:

Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыкқан жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:

– механикалық закымдардың жоктығы;
– пайдалану бойынша нүсқаулық талаптарының бұзылу белгілерінің жоктығы;
– пайдалану бойынша нүсқаулықта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
– электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі;
– біліксіз жәндеу белгілерінің жоқтығы.

Кепілдік төмендегі жағдайларда қолданылмайды:

– форс-мажор жағдайларына байланысты кез келген сынықтар;
– барлык электр куралдарындағыдай электр куралының қалыпты тозуы.

Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қыскартатын қалыпыты тозу нәтижесінде қажеттілігі туындаған жәндеу кепілдік аасына кірмейді:

– табифи тозу (ресурстың толық пайдаланылуы);
– қате орнату, рүқсатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бүзу нәтижесінде істен шыққан жабдық пен оның бөліктері;
– электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен

туйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулағышының қараюы немесе көмірленуі.)

Тасымалдау

Усынылатын литий-иондык аккумуляторлар кауіпті өнімдерге койылатын талаптарға сай болуы керек. Пайдаланушы аккумуляторларды кешеде косымша қужаттарсыз тасымалдай алады.

Ушінші тараптар арқылы жіберілгенде (мысалы, әye көлігімен немесе көлік-экспедициялық қызметтер арқылы) қаптамаға және таңбалауға қойылатын арнайы талаптарды ұстану керек. Мүндау жағдайларда, жіберуге дайындау кезінде қауіпті жуктерді тасымалдау бойынша арнайы маманымен хабарласу керек.

Аккумуляторды корпусы зақымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз.Қажет болса, қосымша үлтық ережелерді сақтаңыз. Қажет болса, қосымша үлтық ережелерді сақтаңыз.

Кәдеге жарату

Электр куралдарды, аккумуляторларды, керек-жарактарды және орау материалдарын экологиялық түргыдан дұрыс утилизациялауға тапсыру керек. Электр куралдарды және аккумуляторларды/батареяларды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Эрі қарай пайдалануға жарамайтын электр құралдарын және ақаулы немесе тозып біткен аккумуляторларды/ батареяларды бөлек кәдеге жарату керек. Арнайы қоқыс жинау жүйелерін пайдаланыңыз.

Лайыксыз түрде кәдеге жаратылған жағдайда, ескі электр және электрондық құралдар, оларда қауіпті заттардың бар болуы ықтималдығы себебінен, қоршаған ортаға және адамдардың денсаулығына қауіпті түрде әсер етуі мүмкін.

Аккумуляторлар/батареялар:

Литий-иондык:

Тасымалдау беліміндегі нүсқауларды орындаңыз (қараңыз „Тасымалдау“, Бет 183).

Română
