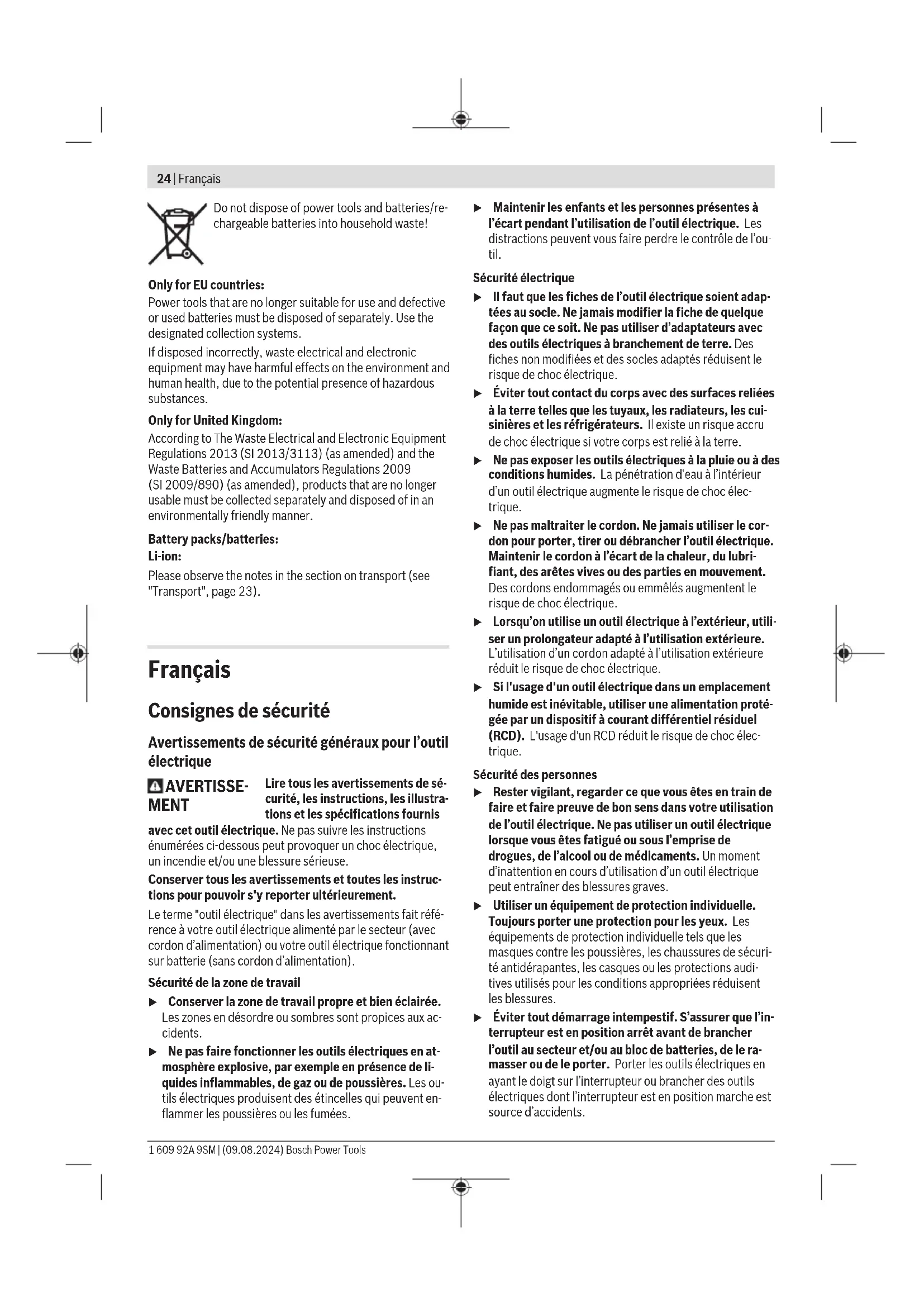

MODE D'EMPLOI ANGLE EXACT 12V12400 Professional BOSCH

Consignes de sécurité

Avertissements de sécurité généraux pour l'outil électrique

AVERTISSE-MENT

Lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournis

avec cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme "outil électrique" dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil électrique fonctionnant sur batterie (sans cordon d'alimentation).

Sécurité de la zone de travail

▶ Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.
▶ Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.

Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil électrique. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Sécurité électrique

Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des socles adaptés réduisent le risque de choc électrique.
Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.
▶ Ne pas exposer les outils électriques à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil électrique augmente le risque de choc électrique.
▶ Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil électrique. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes vives ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.
Lorsqu'on utilise un outil électrique à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.
Si l'usage d'un outil électrique dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

Sécurité des personnes

▶ Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil électrique. Ne pas utiliser un outil électrique lorsque vous êtes fatigué ou sous l'emprise de drogues, de l'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil électrique peut entraîner des blessures graves.
▶ Utiliser un équipement de protection individuelle. Toujours porter une protection pour les yeux. Les équipements de protection individuelle tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections auditives utilisés pour les conditions appropriées réduisent les blessures.
Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils électriques en ayant le doigt sur l'interrupteur ou brancher des outils électriques dont l'interrupteur est en position marche est source d'accidents.

▶ Retirer toute clé de réglage avant de mettre l'outil électrique en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut donner lieu à des blessures.
▶ Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil électrique dans des situations inattendues.
S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
▶ Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
▶ Rester vigilant et ne pas négliger les principes de sécurité de l'outil sous prétexte que vous avez l'habitude de l'utiliser. Une fraction de seconde d'inattention peut provoquer une blessure grave.

Utilisation et entretien de l'outil électrique

▶ Ne pas forcer l'outil électrique. Utiliser l'outil électrique adapté à votre application. L'outil électrique adapté réalise mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
▶ Ne pas utiliser l'outil électrique si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et inversement. Tout outil électrique qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
Débrancher la fiche de la source d'alimentation et/ou enlever le bloc de batteries, s'il est amovible, avant tout réglage, changement d'accessoires ou avant de ranger l'outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique.
▶ Conserver les outils électriques à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil électrique ou les présentes instructions de le faire fonctionner. Les outils électriques sont dangereux entre les mains d'utilisateurs novices.
▶ Observer la maintenance des outils électriques et des accessoires. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil électrique. En cas de dommages, faire réparer l'outil électrique avant de l'utiliser. De nombreux accidents sont dus à des outils électriques mal entretenus.
Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont

moins susceptibles de bloquer et sont plus faciles à contrôler.

Utiliser l'outil électrique, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.
Il faut que les poignées et les surfaces de préhension restent sèches, propres et dépourvues d'huiles et de graisses. Des poignées et des surfaces de préhension glissantes rendent impossibles la manipulation et le contrôle en toute sécurité de l'outil dans les situations inattendues.

Utilisation des outils fonctionnant sur batteries et précautions d'emploi

▶ Ne recharger qu'avec le chargeur spécifié par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu'il est utilisé avec un autre type de bloc de batteries.
N'utiliser les outils électriques qu'avec des blocs de batteries spécifiquement désignés. L'utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu.
Lorsqu'un bloc de batteries n'est pas utilisé, le maintenir à l'écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d'une borne à une autre. Le court-circuitage des bornes d'une batterie entre elles peut causer des brûlures ou un feu.
Dans de mauvaises conditions, du liquide peut être éjecté de la batterie; éviter tout contact. En cas de contact accidentel, nettoyer à l'eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures.
▶ Ne pas utiliser un bloc de batteries ou un outil fonctionnant sur batteries qui a été endommagé ou modifié. Les batteries endommagées ou modifiées peuvent avoir un comportement imprévisible provoquant un feu, une explosion ou un risque de blessure.
▶ Ne pas exposer un bloc de batteries ou un outil fonctionnant sur batteries au feu ou à une température excessive. Une exposition au feu ou à une température supérieure à 130 °C peut provoquer une explosion.
Suivre toutes les instructions de charge et ne pas charger le bloc de batteries ou l'outil fonctionnant sur batteries hors de la plage de températures spécifiée dans les instructions. Un chargement incorrect ou à des températures hors de la plage spécifiée de températures peut endommager la batterie et augmenter le risque de feu.

Maintenance et entretien

Faire entretenir l'outil électrique par un réparateur qualifié utilisant uniquement des pièces de rechange

26 | Français

identiques. Cela assure le maintien de la sécurité de l'outil électrique.

▶ Ne jamais effectuer d'opération d'entretien sur des blocs de batteries endommagés. Il convient que l'entretien des blocs de batteries ne soit effectué que par le fabricant ou les fournisseurs de service autorisés.

Consignes de sécurité pour visseuses

▶ Tenir l'outil électrique par les surfaces de préhension, au cours d'une opération où la fixation peut être en contact avec un câblage caché. Les fixations en contact avec un fil "sous tension" peuvent "mettre sous tension" les parties métalliques exposées de l'outil électrique et provoquer un choc électrique chez l'opérateur.
Utilisez un détecteur approprié pour vérifier s'il n'y a pas de conduites cachées ou contactez votre société de distribution d'eau locale. Tout contact avec des câbles électriques peut provoquer un incendie ou un choc électrique. Tout endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégâts matériels.
- Maintenez bien l'outil électroportatif en place. Lors du serrage ou du desserrage des vis, des couples de réaction élevés peuvent survenir en peu de temps.
Bloquez la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sûre que quand elle est tenue avec une main.
Avant de poser l'outil électroportatif, attendez que celui-ci soit complètement à l'arrêt. L'outil risque de se coincer, ce qui entraînerait une perte de contrôle de l'outil électroportatif.
Si l'accu est endommagé ou utilisé de manière non conforme, des vapeurs peuvent s'échapper. L'accu peut brûler ou exploser. Ventilez le local et consultez un médecin en cas de malaise. Les vapeurs peuvent entraîner des irritations des voies respiratoires.
N'apportez aucune modification à la batterie et ne l'ouvrez pas. Risque de court-circuit.
Les objets pointus comme un clou ou un tournevis et le fait d'exercer une force extérieure sur le boîtier risque d'endommager l'accu. Il peut en résulter un court-circuit interne et l'accu risque de s'enflammer, de dégager des fumées, d'exploser ou de surchauffer.
N'utilisez l'accu que sur les produits du fabricant. Tout risque de surcharge dangereuse sera alors exclu.

Conservez la batterie à l'abri de la chaleur, en la protégeant p. ex. de l'ensoleillement direct, du feu, de la saleté, de l'eau et de l'humidité. Il existe un risque d'explosion et de courts-circuits.

Arrêtez immédiatement l'outil électroportatif dès que l'accessoire se bloque. Attendez-vous à des couples de réaction importants causant des rebonds. L'accessoire se bloque quand il reste coincé dans la pièce ou quand l'outil électroportatif est en surcharge.

AVERTISSE-MENT

La poussière produite lors du sciage, ponçage, perçage et autres activités peut avoir des effets can-

cérogènes, mutagènes ou tératogènes. Ces poussières peuvent entre autres contenir les substances suivantes : plomb dans les peintures et laques à base de plomb ; silice cristalline dans les briques, le ciment et autres matériaux de maçonnerie ; arsenic et chromates dans le bois traité chimiquement. Le risque de maladie dépend de la fréquence d'exposition à ces substances. Pour réduire les risques, ne travaillez que dans des locaux bien aérés en portant des équipements de protection individuelle appropriés (par ex. masques respiratoires capables de filtrer les très petites particules).

Évitez toute mise en marche involontaire. Assurez-vous que l'interrupteur Marche/Arrêt est en position Arrêt avant de mettre en place un accu. Le fait de porter l'outil électroportatif en laissant le doigt sur l'interrupteur Marche/Arrêt ou de mettre en place l'accu dans l'outil électroportatif lorsque celui-ci est en marche peut entraîner des accidents.
N'utilisez que des accessoires de travail en parfait état et non usés. Les accessoires de travail défectueux peuvent casser et entraîner des blessures et des dégâts matériels.
Lors de la mise en place de l'accessoire de travail, veillez à bien le fixer sur le porte-outil. Si l'accessoire de travail n'est pas correctement fixé, il peut se détacher lors des vissages.
Soyez vigilant lors du vissage de vis longues, l'outil électroportatif peut glisser avec certains types de vis et certains accessoires. Le vissage de longues vis est difficilement maîtrisable, vous risquez de vous blesser si l'outil électroportatif vient à glisser ou déraper.
Vérifiez le sens de rotation avant de mettre l'outil électroportatif en marche. L'outil électroportatif peut par exemple effectuer un mouvement brusque incontrôlable si vous tentez de dévisser une vis alors que le sens de rotation est réglé sur rotation droite (c'est-à-dire vissage).
N'utilisez en aucun cas l'outil électroportatif comme perceuse. Les outils électroportatifs munis d'un embrayage d'arrêt ne sont pas conçus pour le perçage. L'embrayage d'arrêt peut se désactiver soudainement, sans prévenir.

Description des prestations et du produit

Lisez attentivement toutes les instructions et consignes de sécurité. Le non-respect des instructions et consignes de sécurité peut provoquer un choc électrique, un incendie et/ou entraîner de graves blessures.

Référez-vous aux illustrations qui se trouvent à l'avant de la notice d'utilisation.

Utilisation conforme

L'outil électroportatif est conçu pour le vissage et le dévissage de vis, d'écrous et d'autres éléments filetés dans la plage de dimensions et de puissance indiquée.

L'outil électroportatif n'est conçu que pour un usage industriel.

L'outil électroportatif n'est pas conçu pour être utilisé comme perceuse.

Éléments constitutifs

La numérotation des éléments se réfère à la représentation de l'outil électroportatif sur la page graphique.

(1) Accessoire de travail ^1
(2) Porte-outil ^a)
(3) Renvoi d'angle ^a)
(4) Curseur de présélection de couple
(5) LED pour vissages
(6) Indicateur d'état de charge de l'accu

(7) Accu ^a)
(8) Bouton Marche/Arrêt
(9) Sélecteur de sens de rotation
(10) Poignée (surface de préhension isolée)
(11) Bouton de déverrouillage d'accu ^a)
(12) Étrier de suspension ^a)
(13) Trous pour l'étrier de suspension
(14) Méplat sur l'écrou-raccord ^a)
(15) Méplat sur le flasque de renvoi d'angle ^4
(16) Clé plate, 27 mm ^a)
(17) Clé plate, 22 mm ^4
(18) Contre-écrou ^a)
(19) Mandrin à serrage rapide ^a)
(20) Outil de réglage ^a)
(21) Disque de réglage
(22) Cache USB

a) Ces accessoires ne sont pas compris dans la fourniture.

Caractéristiques techniques

Visseuse industrielle sans fil
ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600

Référence	3 602 D96 6.0 3 602 D96 6.1 3 602 D96 6.2
Tension nominale V= 12 12 12
Indice de protection IP 20 IP 20 IP 20
Poids kg 0,7 0,7 0,7
Batterie (non fournie) Lithium-Ion Lithium-Ion Lithium-Ion
Températures ambiantes recommandées pour la charge	°C 0 ... +35 0 ... +35 0 ... +35
Températures ambiantes admissibles pendant l’utilisation ^A) et pour le stockage	°C -20 ... +50 -20 ... +50 -20 ... +50
Batteries recommandées GBA 12V... GBA 12V... GBA 12V...
Chargeurs recommandés GAL 12...		GAL 12...	GAL 12...
	GAX 18...	GAX 18...	GAX 18...

Caractéristiques techniques sans renvoi d'angle

Régime à vide n_0^B)	tr/min	134-670	220-1 100	220-1 100
Régime maximal en mode Power Boost ^B|C)	tr/min	910	1 450	1 450
Couple de vissage maxi (dur/tendre) selon ISO 5393 ^B)	Nm	1,5-6,0	1,0-3,0	0,5-2,0
Couple maximal ^B|D)	Nm 6,5 3,0 2,0
Poids ^E)	kg	0,9-1,1	0,9-1,1	0,9-1,1

Caractéristiques techniques avec renvoi d'angle 12 V

Référence		0 602 496 020	0 602 496 020	0 602 496 020
		0 602 496 021	0 602 496 021	0 602 496 021
Régime à vide n_0^B)	tr/min	74–370	120–600	120–600
Régime maximal en mode Power Boost ^B)(C)	tr/min	500	800	800

28 | Français

Visseuse industrielle sans fil
ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600

Couple de vissage maxi (dur/tendre) selon ISO 5393 ^B)	Nm 3,0-10,0 2,0-6,0 1,0-3,5
Couple maximal ^B)(D)	Nm 12,0 6,0 3,5
Poids ^E)	kg 0,9-1,3 0,9-1,3 0,9-1,3

Caractéristiques techniques renvoi d'angle 180 W

Référence	0 607 453 617	-	-
	0 607 453 618
	0 607 453 620
	0 607 453 630
	0 602 496 022
Régime à vide n_0^B)	tr/min 95–480 --
Régime maximal en mode Power Boost ^B)(C)	tr/min 650 --
Couple de vissage maxi (dur/tendre) selon ISO 5393 ^B)	Nm 2,5–8,0 --
Couple maximal ^B)(D)	Nm 9,0 --
Poids ^E)	kg 1,0–1,4 --

A) performances réduites à des températures < 0 °C
B) Mesuré à 20-25 °C avec accu GBA 12V 6.0Ah.
C) Performances réduites à des régimes < 50 %
D) Seulement possible en fonctionnement cyclique : < 5 vissages par minute
E) selon l'accumulateur utilisé

Renvoi d'angle Adapta-
	■ 1/4" ■ 3/8" 1/4" Mandrin à serrage rapide ● 1/4"				■ 3/8" Mandrin à serrage rapide ● 1/4"
Référence	0 607 453 617	0 607 453 620	0 607 453 618	0 607 453 630	0 602 496 020	0 602 496 021	0 602 496 022
Couple vissage dur/tendre selon VDI 2647 A)	Nm 27 27 27 27 15 15 20
Couple de serrage sur le flasque	Nm 20 20 20 20 15 15 20
Poids	kg	0,20	0,20	0,20	0,20	0,15	0,15	0,05

A) L'homologation selon VDI 2647 peut être téléchargée sur le site www.bosch-professional.com.
Les valeurs peuvent varier selon le produit, les conditions d'utilisation et les conditions ambiantes. Pour plus d'informations, rendez-vous sur www.bosch-professional.com/wac.

Informations sur le niveau sonore/les vibrations

Valeurs d'émissions sonores déterminées conformément à EN 62841-2-2.

Le niveau de pression acoustique en dB(A) typique de l'outil électroportatif est inférieur à 70 dB(A). Le niveau sonore peut dépasser les valeurs indiquées pendant l'utilisation de l'outil. Portez un casque antibruit !

Valeurs globales de vibration a_h (somme vectorielle sur les trois axes) et incertitude K conformément à EN 62841-2-2 :

Serrage de vis et d'écrous de la taille maximale admissible : a_n<2,5~m/s^2 K=1,5~m/s^2

Le niveau de vibration et la valeur d'émission sonore indiqués dans cette notice d'utilisation ont été mesurés selon une procédure de mesure normalisée et peuvent être utilisés pour établir une comparaison entre différents outils électroportatifs. Ils peuvent aussi servir de base à une estimation préliminaire du taux de vibration et du niveau sonore.

Le niveau de vibration et la valeur d'émission sonore indiqués s'appliquent pour les utilisations principales de l'outil

électroportatif. Si l'outil électroportatif est utilisé pour d'autres applications, avec d'autres accessoires de travail ou sans avoir fait l'objet d'un entretien régulier, le niveau de vibration et la valeur d'émission sonore peuvent différer. Il peut en résulter des vibrations et un niveau sonore nettement plus élevés pendant toute la durée de travail.

Pour une estimation précise du niveau de vibration et du niveau sonore, il faut aussi prendre en considération les périodes pendant lesquelles l'outil est éteint ou bien en marche sans être vraiment en action. Il peut en résulter au final un niveau de vibration et un niveau sonore nettement plus faibles pendant toute la durée de travail.

Prévoyez des mesures de protection supplémentaires permettant de protéger l'utilisateur de l'effet des vibrations, par exemple : maintenance de l'outil électroportatif et des accessoires de travail, maintien des mains au chaud, organisation des procédures de travail.

Remarques sur la précision

Une réduction de la vitesse de rotation (à moins de 50 % tout particulièrement) peut entraîner une réduction du couple maximal. La vitesse de rotation plus élevée en mode Power Boost peut influer sur la précision et le comportement d'arrêt. L'embrayage peut se mettre à patiner.

Les tests de capabilité machine sont normalement effectués à 600 tr/min conformément à la norme VDI 2647.

Toute modification de la vitesse de rotation et/ou du couple peut influer sur la précision.

Il convient de vérifier la capabilité machine avec le réglage choisi.

Accu

Bosch vend ses outils électroportatifs sans-fil aussi sans accu. Il est indiqué sur l'emballage si un accu est fourni ou non avec l'outil électroportatif.

Recharge de l'accu

N'utilisez que les chargeurs indiqués dans les Caractéristiques techniques. Seuls ces chargeurs sont adaptés à l'accu Lithium-Ion de votre outil électroportatif.

Remarque : Les dispositions internationales en vigueur pour le transport de marchandises obligent à livrer les accus Lithium-Ion partiellement chargés. Pour que les accus soient pleinement performants, chargez-les complètement avant leur première utilisation.

Mise en place de l'accu

Insérez l'accu dans le compartiment à accu jusqu'à ce qu'il s'enclenche.

Retrait de l'accu

Pour retirer l'accu, appuyez sur les boutons de déver-rouillage de l'accu et sortez l'accu de l'outil électroportatif.

Ne forcez pas.

Indicateur d'état de charge de l'accu (LED jaune)

Indicateur d’état de charge de l’accu	Signification
Lumière cli-gnotante + signal so-nore	Charge de l’accu :Au maximum 6 à 8 vissages peuvent encore être effectués.
Allumage permanent + signal so-nore	La capacité ne suffit plus pour un nouveau vissage ou l’outil électroportatif a subi une surcharge :L’outil électroportatif ne peut plus être mis en marche.- Remplacez l’accu par un accu chargé.
Clignote-ment	L’outil électroportatif s’est désactivé suite à une surchauffe :- Attendez quelques instants que le cligno-tement cesse avant de remettre l’outil électroportatif en marche.

Lors de l'actionnement de l'interrupteur Marche/Arrêt (8) après insertion de l'accu (7), l'indicateur d'état de charge indique pendant 5 s le niveau de charge de l'accu.

Indicateur d’état de charge de l’accu	Capacité
Vert 60–100 %
Jaune 30–60 %
Rouge 0–30 %

Indications pour une utilisation optimale de la batterie

Protégez l'accu de l'humidité et de l'eau.

Ne stockez l'accu que dans la plage de températures de -20 à 50 °C. Ne laissez par ex. pas l'accu dans une voiture en plein été.

Une baisse notable de l'autonomie de l'accu au fil des re-charges effectuées indique que l'accu est arrivé en fin de vie et qu'il doit être remplacé.

Respectez les indications concernant l'élimination.

Montage

Retirez systématiquement la batterie avant toute intervention sur l'outil électroportatif (maintenance, changement d'accessoire, etc.). Il y a sinon risque de blessure si vous appuyez par mégarde sur l'interrupteur Marche/Arrêt.

Fonctionnement et stockage

L'outil électroportatif est exclusivement conçu une utilisation dans des locaux fermés.

Pour un fonctionnement correct, il faut que la température ambiante soit comprise entre 0 °C et +45 °C et que le taux

30 | Français

d'humidité relative de l'air se situe entre 20 et 95 % sans condensation.

Dispositif de suspension (voir figure A)

L'étrier de suspension (12) permet de fixer l'outil électroportatif à un dispositif de suspension.

- Fixez l'étrier de suspension (12) à l'outil électroportatif en veillant à ce qu'il s'enclenche au niveau des trous (13).

Contrôlez régulièrement l'état de l'étrier de suspension et l'état du crochet du dispositif de suspension.

Montage du renvoi d'angle 180 W (voir figure B)

Sur ces visseuses d'angles industrielles sans fil, il faut monter d'abord un adaptateur puis un renvoi d'angle approprié (voir « Caractéristiques techniques », Page 27).

• Positionnez le renvoi d'angle 180 W sur l'adaptateur et serrez-le à l'aide d'une clé plate (16) au niveau du méplat de l'écrou-raccord (14). Durant cette opération, contre-bloquez en plaçant une clé plate (17) au niveau du méplat de l'adaptateur (15).
  Le filetage et le filetage du flasque doivent être exempts de graisse et il convient d'appliquer le couple prescrit (voir « Caractéristiques techniques », Page 27) pour exclure tout desserrage du renvoi d'angle.
• Tournez le contre-écrou (18) à fond vers l'arrière dans le sens de la flèche a (filetage à gauche).
• Tournez à présent l'adaptateur à fond vers l'arrière dans le sens de la flèche a (filetage à gauche).
  ▶ Ne serrez jamais l'outil électroportatif au niveau des demi-coques.
• Tournez ensuite l'adaptateur vers la droite (de maximum 360°) jusqu'à ce que le renvoi d'angle se trouve dans la position souhaitée.
• Bloquez l'adaptateur dans cette position en tournant le contre-écrou (18) dans le sens de la flèche c (sens opposé à l'adaptateur) avec un outil approprié (clé à ergots DIN 1810, forme B, taille 25/28). Serrez le contre-écrou (18) au couple de serrage prescrit (voir « Caractéristiques techniques », Page 27). Contrebloquez ce faisant avec un outil approprié.
  Le filetage et le filetage du flasque doivent être exempts de graisse et il convient d'appliquer le couple prescrit (voir « Caractéristiques techniques », Page 27) pour exclure tout desserrage du renvoi d'angle.
• Bloquez l'outil électroportatif en plaçant une clé plate (17) au niveau du méplat (15) de l'adaptateur.

Montage du renvoi d'angle 12 V (voir figure C)

Sur ces visseuses d'angles industrielles sans fil, il faut d'abord monter un renvoi d'angle adapté (voir « Caractéristiques techniques », Page 27).

Le renvoi d'angle (3) est orientable en continu sur 360° avec le porte-outil (2).

- Tournez le contre-écrou (18) à fond vers l'arrière dans le sens de la flèche a (filetage à gauche).

▶ Ne serrez jamais l'outil électroportatif au niveau des demi-coques.
- Tournez le renvoi d'angle (3) dans le sens de la flèche d jusqu'en butée contre le flasque. Tournez ensuite dans le sens de la flèche b (de maximum 360°) jusqu'à ce que l'angle de travail souhaité soit atteint.
- Bloquez le renvoi d'angle (3) dans cette position en tournant le contre-écrou (18) dans le sens de la flèche c (sens opposé au renvoi d'angle) avec un outil approprié (clé à ergots DIN 1810, forme B, taille 25/28). Serrez le contre-écrou (18) au couple de serrage prescrit (voir « Caractéristiques techniques », Page 27). Pendant cette opération, contrebloquez en insérant un outil approprié (clé à ergots DIN 1810, forme B, taille 20/22) dans l'une des ouvertures du renvoi d'angle.
Le filetage et le filetage du flasque doivent être exempts de graisse et il convient d'appliquer le couple prescrit (voir « Caractéristiques techniques », Page 27) pour exclure tout desserrage du renvoi d'angle.

Réglage du renvoi d'angle 12 V

Le renvoi d'angle (3) est orientable en continu sur 360° avec le porte-outil (2).

• Dévissez le contre-écrou (18) en insérant un outil approprié (clé à ergots DIN 1810, forme B, taille 25/28) dans l'une des ouvertures du contre-écrou et en tournant dans le sens de la flèche a (filetage à gauche). Pendant cette opération, contrebloquez en insérant un outil approprié (clé à ergots DIN 1810, forme B, taille 20/22) dans l'une des ouvertures du renvoi d'angle.
  ▶ Ne serrez jamais l'outil électroportatif au niveau des demi-coques.
• Tournez le renvoi d'angle (3) dans le sens de la flèche b (de maximum 360°) jusqu'à ce que l'angle de travail souhaité soit atteint.
• Bloquez le renvoi d'angle (3) dans cette position en tournant le contre-écrou (18) dans le sens de la flèche c (sens opposé au renvoi d'angle). Resserrez le contre-écrou (18) au couple de serrage prescrit (voir « Caractéristiques techniques », Page 27). Pendant cette opération, contrebloquez en insérant un outil approprié dans l'une des ouvertures du renvoi d'angle.
  Le filetage et le filetage du flasque doivent être exempts de graisse et il convient d'appliquer le couple prescrit (voir « Caractéristiques techniques », Page 27) pour exclure tout desserrage du renvoi d'angle.

Configuration de l'outil électroportatif

Le logiciel BOSCH EXACT Configurator (à partir de la version 5.2) permet de paramétrer différents réglages sur l'outil électroportatif (par ex. vitesse de rotation, nombre d'étapes de vissage, protection antiredémarrage). À cet effet, l'outil électroportatif doit être connecté à votre ordinateur via la prise USB. Utilisez pour cela un câble USB : USB 2.0 type A/micro-USB 2.0 type B

• Double blindage
• Longueur maximale 1 m

Lors du paramétrage via la prise USB, des interférences électromagnétiques peuvent se produire en dehors de l'environnement industriel.

▶ Observez pour cette raison toutes les consignes de sécurité et toutes les instructions de la notice d'utilisation du logiciel.

Changement d'accessoire sur la tête de vissage avec carré mâle (voir figure D)

Montage d'un accessoire de travail

- Avec par ex. un tournevis assez fin, repoussez vers l'intérieur l'ergot du carré mâle du porte-outil (2) et positionnez l'accessoire de travail (1) sur le carré mâle. Assurez-vous que l'ergot s'enclenche dans l'évidement de l'accessoire.

Retrait d'un accessoire de travail

- Repoussez vers l'intérieur l'ergot dans l'évidement de l'accessoire de travail (1) et dégagez l'accessoire du porte-outil (2).

Changement d'accessoire sur la tête de vissage avec six pans creux (voir figure E)

Montage d'un accessoire de travail

- Insérez l'accessoire de travail (1) dans le six pans creux du porte-outil (2) jusqu'à ce qu'il s'enclenche de manière perceptible.

Retrait d'un accessoire de travail

- Chassez l'accessoire de travail (1) du porte-outil (2) si nécessaire à l'aide d'une pince.

Changement d'accessoire sur la tête de vissage avec mandrin à serrage rapide (voir figure F)

Montage d'un accessoire de travail

N'utilisez que des accessoires dotés d'une queue adaptée (six pans mâle 1/4").

- Tirez vers l'avant la bague du mandrin à serrage rapide (19).

- Insérez l'accessoire (1) dans le porte-outil (2) et relâchez le mandrin à serrage rapide.

Retrait d'un accessoire de travail

- Tirez vers l'avant la bague du mandrin à serrage rapide (19).

- Retirez l'accessoire (1) du porte-outil (2) et relâchez le mandrin à serrage rapide.

Mise en marche

Avant de mettre en marche l'outil électroportatif, n'oubliez pas de régler le sens de rotation à l'aide du sélecteur de sens de rotation (9) :

L'outil électroportatif ne peut se mettre en marche que si le sélecteur de sens de rotation (9) ne se trouve pas en position médiane (verrouillage de mise en marche).

Sélection du sens de rotation (voir figure G)

- Rotation droite : Pour serrer des vis, poussez le sélection de sens de rotation (9) jusqu'en butée vers la gauche.

- Rotation gauche : Pour desserrer ou dévisser des vis, poussez le sélecteur de sens de rotation (9) jusqu'en butée vers la droite.

Préréglage du couple (voir figure H)

Le couple est fonction de la tension initiale (précontrainte) du ressort de l'embrayage d'arrêt. L'embrayage d'arrêt entre en action – tant en rotation gauche qu'en rotation droite – au moment où le couple présélectionné est atteint.

Pour effectuer le préréglage du couple, utilisez l'outil de réglage (20) fourni.

- Glissez le cache de l'embrayage vers l'arrière.

- Insérez l'outil de réglage (20) dans la petite échancrure (disque de réglage (21)) de l'embrayage et tournez l'outil de réglage (20) avec précaution.

Pour augmenter le couple, tournez dans le sens des aiguilles d'une montre. Pour diminuer le couple, tournez dans le sens inverse.

- Retirez l'outil de réglage (20). Faites glisser le cache d'embrayage vers l'avant jusqu'à ce qu'il masque complètement l'ouverture.

Remarque : Le couple requis dépend du type de vissage à effectuer. Le mieux est de le déterminer lors d'essais pratiques. Lors de ces essais, contrôlez les vissages (couple atteint) à l'aide d'une clé dynamométrique.

▶ Ne réglez le couple que dans la plage indiquée. En dehors de cette plage, l'embrayage d'arrêt ne joue plus son rôle.

Vérifiez régulièrement la justesse du couple au niveau d'un point de vissage. Corrigez si nécessaire le réglage de l'embrayage d'arrêt.

Mise en marche/arrêt

Les visseuses disposent d'un embrayage d'arrêt asservi au couple, réglage dans la plage indiquée. L'embrayage entre en action quand le couple préréglé est atteint.

- Pour mettre en marche l'outil électroportatif, appuyez sur l'interrupteur Marche/Arrêt (8) jusqu'en butée.

- L'outil électroportatif s'arrête automatiquement dès que le couple réglé est atteint.

▶ Si l'interrupteur Marche/Arrêt (8) est relâché trop tôt, le couple préréglé n'est pas atteint.

Vérifiez régulièrement la justesse du couple au niveau d'un point de vissage. Corrigez si nécessaire le réglage de l'embrayage d'arrêt.

Protection contre les surcharges en cas de surchauffe

Dans le cas d'une surcharge, l'outil électroportatif s'arrête jusqu'à ce qu'il se retrouve dans la plage de températures de service admissibles. Pour reprendre le travail, relâchez l'in-

32 | Français

terrupteur Marche/Arrêt (8) et remettez l'outil électroportatif en marche.

Quand la vitesse de sortie est inférieure à 50 %, l'outil électroportatif ne fonctionne pas avec le rendement optimal. Il se peut alors que la protection contre les surcharges entre en action plus tôt. En cas de problèmes de cet ordre, configurez une vitesse de sortie supérieure à 50 % ou réduisez le couple maximal utilisé.

Instructions d'utilisation

- Positionnez l'outil électroportatif sur la vis/sur l'écrou seulement lorsqu'il est à l'arrêt. Un accessoire en rotation risque de glisser.

Affichage des vissages (LED verte / rouge)

L'embrayage d'arrêt entre en action dès que le couple préréglé est atteint. La LED (5) s'allume alors en vert.

Si le couple préréglé n'a pas été atteint, la LED (5) s'allume en rouge et un signal acoustique retentit. Il faut alors réeffectuer le vissage.

Protection antiredémarrage

Lorsque l'embrayage d'arrêt (c'est-à-dire le limiteur de couple) entre en action, le moteur s'arrête. Une remise en marche n'est possible qu'au bout de 0,7 seconde. Ceci permet d'éviter tout resserrage involontaire de vissages déjà bien serrés.

Entretien et Service après-vente

Nettoyage et entretien

▶ Retirez systématiquement la batterie avant toute intervention sur l'outil électroportatif (maintenance, changement d'accessoire, etc.). Il y a sinon risque de blessure si vous appuyez par mégarde sur l'interrupteur Marche/Arrêt.
- Toujours tenir propres l'outil électroportatif ainsi que les fentes de ventilation afin d'obtenir un travail impeccable et sûr.
Contrôlez au plus tard tous les 100 000 vissages l'état et l'usure de l'outil électroportatif complet et testez toutes les fonctions. Réglez ensuite à nouveau le couple de l'embrayage.

Service après-vente et conseil utilisateurs

Notre Service Après-Vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Des vues éclatées ainsi que des informations concernant les pièces de rechange se trouvent également sous : www.bosch-pt.com

L'équipe de conseil utilisateurs Bosch se tient à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

Pour toute demande de renseignement ou commande de pièces de rechange, nous préciser impérativement le numéro d'article à dix chiffres indiqué sur la plaque signalétique du produit.

Maroc

Réparer un outil Bosch n'a jamais été aussi simple, et ce, en moins de 5 jours, grâce à SAV DIRECT, notre formulaire de retour en ligne que vous trouverez sur notre site internet www.bosch-pt.fr à la rubrique Services. Vous y trouverez également notre boutique de pièces détachées en ligne où vous pouvez passer directement vos commandes.

Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif

Tel. : [phone] (Numéro non surtaxé au prix d'un appel local)

E-Mail : [e-mail]

Vous êtes un revendeur, contactez :

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel. : [phone]

E-Mail : [e-mail]

Vous trouverez d'autres adresses de service sous :

Les batteries Lithium-ion recommandées sont soumises aux règlements de transport des matières dangereuses. L'utilisateur peut transporter les batteries par voie routière sans mesures supplémentaires.

Lors d'une expédition par tiers (par ex. : transport aérien ou entreprise de transport), les mesures à prendre spécifiques à l'emballage et au marquage doivent être observées. Dans un tel cas, lors de la préparation de l'envoi, il est impératif de faire appel à un expert en transport des matières dangereuses.

N'expédiez les accumulateurs que si le carter n'est pas endommagé. Recouvrez les contacts à l'air libre et emballez l'accu de manière à ce qu'il ne se déplace pas dans l'emballage. Veuillez également respecter les réglementations supplémentaires éventuellement en vigueur dans votre pays.

Élimination des déchets

Les outils électroportatifs, les accus ainsi que leurs accessoires et emballages doivent être rapportés dans un centre de recyclage respectueux de l'environnement.

Ne jetez pas les outils électroportatifs et les accus/piles avec les ordures ménagères !

Seulement pour les pays de l'UE :

Les outils électroportatifs usagés et les batteries/piles défectueuses ou usagées doivent être mis au rebut séparément. Utilisez les systèmes de collecte prévus.

S'ils ne sont pas éliminés correctement, les déchets d'équipements électriques et électroniques peuvent avoir des effets néfastes sur l'environnement et la santé humaine en raison de la présence éventuelle de substances dangereuses.

Accus/piles :

Li-Ion :

Veuillez respecter les indications se trouvant dans le chapitre Transport (voir « Transport », Page 32).

Valable uniquement pour la France :

FR Cet appareil, ses accessoires, et batterie se recyclent À DÉPOSER EN MAGASIN À DÉPOSER EN DÉCHÉTERIE OU

Points de collecte sur www.quefairedemesdechets.fr

Español

Ajustar el par de giro (ver figura H)

Per le batterie al litio:
