BEDIENUNGSANLEITUNG ANGLE EXACT 12V12400 Professional BOSCH

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

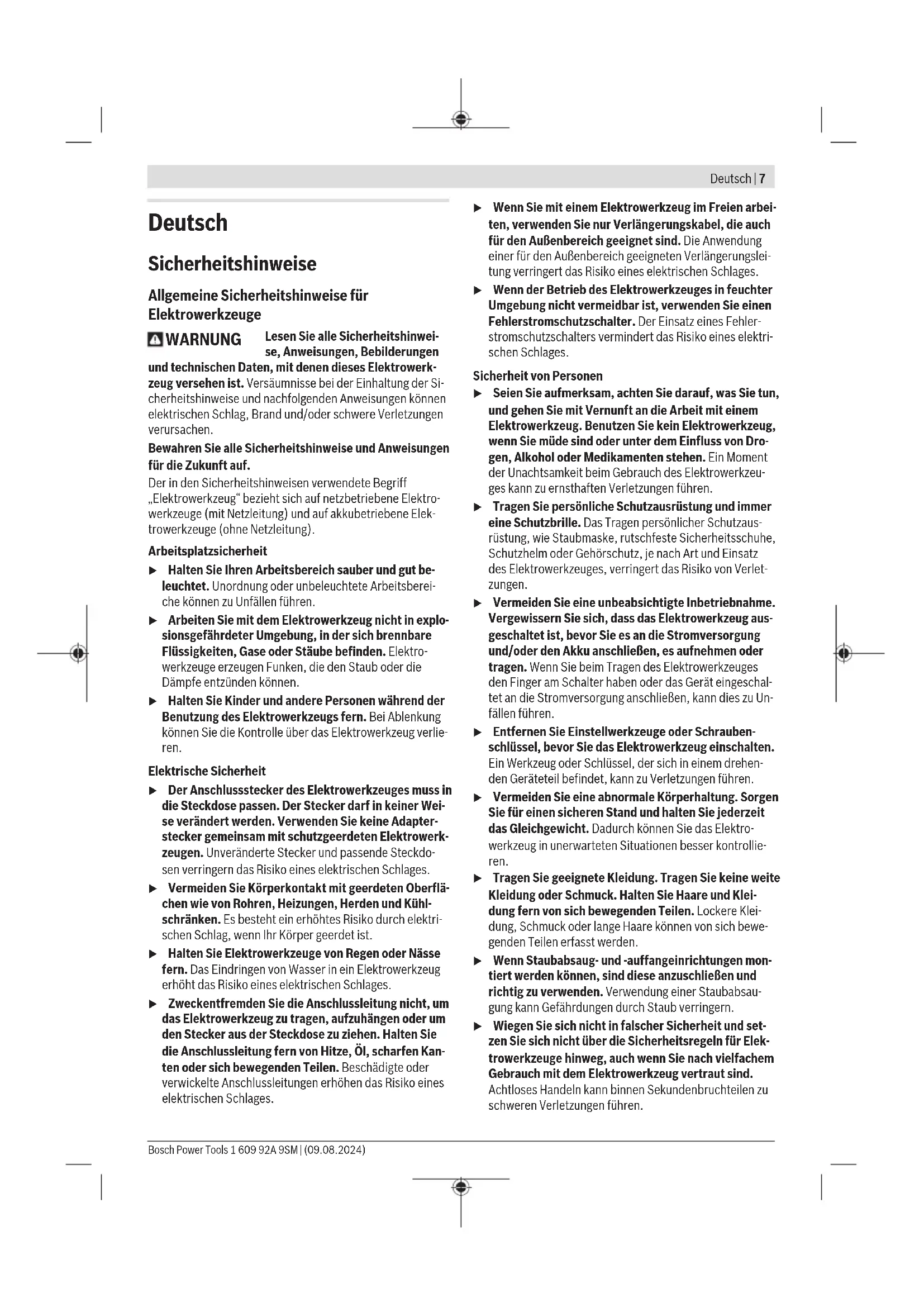

Deutsch......Seite 7

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen

und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der Sicherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Arbeitsplatzsicherheit

▶ Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
▶ Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
▶ Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
▶ Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

▶ Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.
▶ Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
▶ Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
▶ Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
▶ Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
▶ Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

8 | Deutsch

Verwendung und Behandlung des Elektrowerkzeugs

Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
▶ Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
▶ Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
▶ Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

Verwendung und Behandlung des Akkuwerkzeugs

Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
▶ Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
▶ Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein

Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzliche ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
▶ Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C können eine Explosion hervorrufen.
Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

Service

▶ Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

Sicherheitshinweise für Schrauber

▶ Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
▶ Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.
▶ Halten Sie das Elektrowerkzeug gut fest. Beim Festziehen und Lösen von Schrauben können kurzzeitig hohe Reaktionsmomente auftreten.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.
Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann brennen oder explodieren. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
- Ändern und öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
▶ Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen.
▶ Verwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt.

Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es besteht Explosions- und Kurzschlussgefahr.

▶ Schalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reaktionsmomente gefasst, die einen Rückschlag verursachen. Das Einsatzwerkzeug blockiert, wenn das Elektrowerkzeug überlastet wird oder es im zu bearbeitenden Werkstück verkantet.

WARNING

Der beim Schmirgeln, Sägen, Schleifen, Bohren und ähnlichen

Tätigkeiten entstehende Staub kann krebserzeugend, fruchtschädigend oder erbgutverändernd wirken. Einige der in diesen Stäuben enthaltenen Stoffe sind: Blei in bleihaltigen Farben und Lacken; kristalline Kieselerde in Ziegeln, Zement und anderen Maurerarbeiten; Arsen und Chromat in chemisch behandeltem Holz. Das Risiko einer Erkrankung hängt davon ab, wie oft Sie diesen Stoffen ausgesetzt sind. Um die Gefahr zu reduzieren, sollten Sie nur in gut belüfteten Räumen mit entsprechender Schutzausrüstung arbeiten (z. B. mit speziell konstruierten Atemschutzgeräten, die auch kleinste Staubpartikel herausfiltern).

▶ Vermeiden Sie ein versehentliches Einschalten. Vergewissern Sie sich, dass der Ein-/Ausschalter in ausgeschalteter Position ist, bevor Sie einen Akku einsetzen. Das Tragen des Elektrowerkzeugs mit Ihrem Finger am Ein-/Ausschalter oder das Einsetzen des Akkus in das eingeschaltete Elektrowerkzeug kann zu Unfällen führen.
▶ Verwenden Sie nur einwandfreie, nicht verschlissene Einsatzwerkzeuge. Defekte Einsatzwerkzeuge können beispielsweise brechen und zu Verletzungen und Sachschäden führen.
Achten Sie beim Einsetzen eines Einsatzwerkzeugs darauf, dass es fest auf der Werkzeugaufnahme sitzt. Wenn das Einsatzwerkzeug nicht fest mit der Werkzeugaufnahme verbunden ist, kann es sich wieder lösen und nicht mehr kontrolliert werden.
Seien Sie beim Eindrehen langer Schrauben vorsichtig, es besteht Abrutschgefahr je nach Schraubenart und verwendetem Einsatzwerkzeug. Lange Schrauben können häufig nicht so gut kontrolliert werden und es be-

steht die Gefahr, dass Sie beim Eindrehen abrutschen und sich verletzen.

Achten Sie auf die eingestellte Drehrichtung, bevor Sie das Elektrowerkzeug einschalten. Wenn Sie beispielsweise eine Schraube lösen wollen und die Drehrichtung ist so eingestellt, dass die Schraube eingedreht wird, kann es zu einer heftigen unkontrollierten Bewegung des Elektrowerkzeugs kommen.
▶ Verwenden Sie das Elektrowerkzeug nicht als Bohrmaschine. Elektrowerkzeuge mit einer Abschaltkupplung sind nicht zum Bohren geeignet. Die Kupplung kann automatisch und ohne Warnung abschalten.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Eindrehen und Lösen von Schrauben, Muttern und anderen Gewindeverschlüssen im angegebenen Abmessungs- und Leistungsbereich.

Das Elektrowerkzeug ist nur zur Nutzung im industriellen Umfeld geeignet.

Das Elektrowerkzeug ist nicht als Bohrmaschine geeignet.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeugs auf der Grafikseite.

(1) Einsatzwerkzeug ^a)
(2) Werkzeugaufnahme ^a)
(3) Winkelschraubkopf ^a)
(4) Schieber für Drehmomentvorwahl
(5) LED-Anzeige Verschraubungen
(6) Akku-Ladezustandsanzeige
(7) Akku ^a)
(8) Ein-/Ausschalter
(9) Drehrichtungsumschalter
(10) Handgriff (isolierte Grifffläche)
(11) Akku-Entriegelungstaste ^a)
(12) Aufhängebügel ^a)
(13) Löcher für Aufhängebügel
(14) Schlüsselfläche an der Überwurfmutter ^a)
(15) Schlüsselfläche am Winkelkopfflansch ^4
(16) Gabelschlüssel Schlüsselweite 27 mm ^a)
(17) Gabelschlüssel Schlüsselweite 22 mm ^a

10 | Deutsch

(18) Kontermutter ^a)

(21) Einstellscheibe

(19) Schnellwechselfutter ^a)

(22) USB Abdeckung

(20) Einstellwerkzeug ^a)

a) Dieses Zubehör gehört nicht zum Standard-Lieferumfang.

Technische Daten

Industrie-Akkuschrauber
ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600
Sachnummer		3 602 D96 6.0	3 602 D96 6.1	3 602 D96 6.2
Nennspannung V= 12 12 12
Schutzart IP 20 IP 20 IP 20
Gewicht kg 0,7 0,7 0,7
Akku (nicht im Lieferumfang enthalten) Li-Ionen Li-Ionen Li-Ionen
empfohlene Umgebungstemperatur beim Laden	°C 0 ... +35 0 ... +35 0 ... +35
erlaubte Umgebungstemperatur beim BetriebA) und bei Lagerung	°C -20 ... +50 -20 ... +50 -20 ... +50
empfohlene Akkus GBA 12V... GBA 12V... GBA 12V...
empfohlene Ladegeräte GAL 12...			GAL 12...	GAL 12...
		GAX 18...	GAX 18...	GAX 18...
Technische Daten ohne Winkelkopf
Leerlaufdrehzahl n0B)	min-1	134-670	220-1100	220-1100
Maximale Drehzahl Power Boost B)(C)	min-1	910	1450	1450
max. Drehmoment harter/weicher Schraubfall nach ISO 5393B)	Nm 1,5-6,0	1,0-3,0	0,5-2,0
Maximales DrehmomentB)(D)	Nm 6,5	3,0	2,0
GewichtE)	kg	0,9-1,1	0,9-1,1	0,9-1,1
Technische Daten mit 12V Winkelkopf
Sachnummer		0 602 496 020	0 602 496 020	0 602 496 020
		0 602 496 021	0 602 496 021	0 602 496 021
Leerlaufdrehzahl n0B)	min-1	74-370	120-600	120-600
Maximale Drehzahl Power Boost B)(C)	min-1	500	800	800
max. Drehmoment harter/weicher Schraubfall nach ISO 5393B)	Nm	3,0-10,0	2,0-6,0	1,0-3,5
Maximales DrehmomentB)(D)	Nm	12,0	6,0	3,5
GewichtE)	kg	0,9-1,3	0,9-1,3	0,9-1,3
Technische Daten 180W Winkelkopf
Sachnummer		0 607 453 617	-	-
		0 607 453 618
		0 607 453 620
		0 607 453 630
		0 602 496 022
Leerlaufdrehzahl n0B)	min-1	95-480	-	-
Maximale Drehzahl Power Boost B)(C)	min-1	650	-	-
max. Drehmoment harter/weicher Schraubfall nach ISO 5393B)	Nm 2,5-8,0	-	-	-

Industrie-Akkuschrauber

ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600

Maximales DrehmomentB(D)	Nm 9,0 --
GewichtC1	kg 1,0 - 1,4 --

A) eingeschränkte Leistung bei Temperaturen < 0 °C

B) gemessen bei 20–25 °C mit Akku GBA 12V 6.0Ah

C) eingeschränkte Leistung bei Drehzahlen <50%

D) Nur im Zyklusbetrieb möglich: < 5 Verschraubungen pro Minute

E) abhängig vom verwendeten Akku

Winkelschraubkopf Adapter
	■ 1/4" ■ 3/8" 1/4" SWF			● 1/4"	■ 3/8" SWF	● 1/4"
Sachnummer	0 607 453 617	0 607 453 620	0 607 453 618	0 607 453 630	0 602 496 020	0 602 496 021	0 602 496 022
Drehmoment harter/ weicher Schraubfall nach VDI 2647 A)	Nm 27 27 27 27 15 15 20
Anzugsdrehmoment am Flansch	Nm 20 20 20 20 15 15 20
Gewicht kg 0,20 0,20 0,20 0,20 0,15 0,15 0,05

A) Die Homologation nach VDI 2647 kann auf der Homepage www.bosch-professional.com heruntergeladen werden. Werte können je nach Produkt variieren und Anwendungs- sowie Umweltbedingungen unterliegen. Weitere Informationen unter www.bosch-professional.com/wac.

Geräusch-/Vibrationsinformation

Geräuschemissionswerte ermittelt entsprechend EN 62841-2-2.

Der A-bewertete Schalldruckpegel des Elektrowerkzeugs ist typischerweise kleiner als 70 dB(A). Der Geräuschpegel beim Arbeiten kann die angegebenen Werte überschreiten.

Gehörschutz tragen!

Schwingungsgesamtwerte a_n (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 62841-2-2:

Anziehen von Schrauben und Muttern maximaler zulässiger Größe: a_h<2,5 m/s^2 , K=1,5 m/s^2

Der in diesen Anweisungen angegebene Schwingungspegel und der Geräuschemissionswert sind entsprechend einem genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Sie eignen sich auch für eine vorläufige Einschätzung der Schwingungs- und Geräuschemission.

Der angegebene Schwingungspegel und der Geräuschemissionswert repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, können der Schwingungspegel und der Geräuschemissionswert abweichen. Dies kann die Schwingungs- und Geräuschemission über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungs- und Geräuschemissionen sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin-

gungs- und Geräuschemissionen über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Hinweise zur Genauigkeit

Die Verringerung der Drehzahl (speziell unter 50 %) kann eine Verringerung des maximalen Drehmoments zur Folge haben. Die erhöhte Drehzahl beim Power Boost kann Einfluss auf die Genauigkeit und das Abschaltverhalten haben. Es kann zum Überrasten der Kupplung kommen.

Maschinenfähigkeitsuntersuchungen werden üblicherweise bei 600 U/min nach VDI 2647 gemacht.

Änderungen der Drehzahl und/oder des Drehmoment kann die Genauigkeit beeinflussen.

Die Maschinenfähigkeit muss mit der jeweiligen Einstellung geprüft werden.

Akku

Bosch verkauft Akku-Elektrowerkzeuge auch ohne Akku. Ob im Lieferumfang Ihres Elektrowerkzeugs ein Akku enthalten ist, können Sie der Verpackung entnehmen.

Akku laden

Benutzen Sie nur die in den technischen Daten aufgeführten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ihrem Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt.

12 | Deutsch

Hinweis: Li-Ionen-Akkus werden aufgrund internationaler Transportvorschriften teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig auf.

Akku einsetzen

Schieben Sie den geladenen Akku in die Akku-Aufnahme, bis dieser eingerastet ist.

Akku entnehmen

Zur Entnahme des Akkus drücken Sie die Akku-Entriegelungstasten und ziehen den Akku heraus. Wenden Sie dabei keine Gewalt an.

Akku-Ladezustandsanzeige (gelbe LED)

Akku-Lade-zustandsan-zeige	Bedeutung
Blinklicht + akustisches Signal	Akku laden:Es sind nur noch 6–8 Verschraubungen möglich.
Dauerlicht + akustisches Signal	Kapazität reicht nicht mehr für eine neue Verschraubung oder das Elektrowerkzeug wurde überlastet:Das Elektrowerkzeug kann nicht mehr eingeschaltet werden.- Entnehmen Sie den Akku und setzen Sie einen voll geladenen Akku wieder ein.
Blinklicht	Elektrowerkzeug ist überhitzt und außer Betrieb:- Warten Sie, bis das Blinken nach kurzer Zeit automatisch erlischt, bevor Sie das Elektrowerkzeug erneut in Betrieb nehmen.

Beim Einstecken des Akkus (7) und Drücken des Ein-/Ausschalters (8) zeigt die Akku-Ladezustandsanzeige den Ladezustand des Akkus für 5 Sekunden an.

Akku-Ladezustandsanzeige Kapazität
Grün 60-100 %
Gelb 30-60 %
Rot 0-30 %

Hinweise für den optimalen Umgang mit dem Akku

Schützen Sie den Akku vor Feuchtigkeit und Wasser.

Lagern Sie den Akku nur im Temperaturbereich von -20^ bis 50^ . Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Beachten Sie die Hinweise zur Entsorgung.

Montage

▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.

Betriebs- und Lagerungsumgebung

Das Elektrowerkzeug ist ausschließlich für den Betrieb an geschlossenen Einsatzorten geeignet.

Für einen einwandfreien Betrieb sollte die zulässige Umgebungstemperatur zwischen 0 °C und +45 °C liegen, bei einer zulässigen relativen Luftfeuchtigkeit zwischen 20 und 95 % frei von Betauung.

Aufhängevorrichtung (siehe Bild A)

Mit dem Aufhängebügel (12) können Sie das Elektrowerkzeug an einer Aufhängevorrichtung befestigen.

- Setzen Sie den Aufhängebügel (12) auf das Elektrowerkzeug auf und lassen Sie ihn in die Löcher (13) einrasten.

▶ Kontrollieren Sie regelmäßig den Zustand des Aufhän- gebügels und der Haken in der Aufhängevorrichtung.

Montage des 180 W Winkelkopfes (siehe Bild B)

Bei diesen Industrie-Akku-Winkelschraubern muss zuerst ein Adapter und ein passender Winkelschraubkopf (siehe „Technische Daten“, Seite 10) montiert werden.

• Setzen Sie den 180 W Winkelkopf auf den Adapter und ziehen Sie diesen mit einem Gabelschlüssel (16) an der Schlüsselfläche der Überwurfmutter (14) an. Halten Sie dabei mit dem Gabelschlüssel (17) an der Schlüsselfläche des Adapters (15) gegen.
  Gewinde und Flanschgewinde müssen fettfrei sein, ebenso muss das entsprechende Drehmoment (siehe „Technische Daten“, Seite 10) aufgebracht werden, damit sich der Winkelkopf nicht lösen kann.
• Drehen Sie die Kontermutter (18), in Pfeilrichtung a (Linksgewinde) ganz nach hinten.
• Drehen Sie nun den Adapter in Pfeilrichtung a (Linksgewinde) ganz nach hinten.

Spannen Sie das Elektrowerkzeug nie an den Gehäuseschalen ein.

- Drehen Sie den Adapter nach rechts zurück, bis der Winkelkopf in der gewünschten Position ist, maximal 360°.

- Fixieren Sie den Adapter in dieser Position, indem Sie die Kontermutter (18) in Pfeilrichtung c mit einem geeigneten Werkzeug (Hakenschlüssel DIN 1810 Form B Größe 25/28) gegen den Adapter drehen. Ziehen Sie die Kontermutter (18) mit dem entsprechenden Anzugsmoment (siehe „Technische Daten“, Seite 10) fest. Dabei muss mit einem geeigneten Werkzeug gegegenhalten werden.

Gewinde und Flanschgewinde müssen fettfrei sein, ebenso muss das entsprechende Drehmoment (siehe „Technische Daten“, Seite 10) aufgebracht werden, damit sich der Winkelkopf nicht lösen kann.

- Halten Sie das Elektrowerkzeug mit dem Gabelschlüssel (17) an der Schlüsselfläche (15) des Adapters fest.

Montage des 12 V Winkelkopfes (siehe Bild C)

Bei diesen Industrie-Akku-Winkelschraubern muss zuerst ein passender Winkelschraubkopf (siehe „Technische Daten“, Seite 10) montiert werden.

Der Winkelschraubkopf (3) mit Werkzeugaufnahme (2) ist stufenlos um 360° verstellbar.

- Drehen Sie die Kontermutter (18), in Pfeilrichtung a (Linksgewinde) ganz nach hinten.

Spannen Sie das Elektrowerkzeug nie an den Gehäuseschalen ein.
- Drehen Sie den Winkelschraubkopf (3) in Pfeilrichtung d, zum Anschlag auf den Flansch. Dann in Richtung b zurückdrehen bis der gewünschte Arbeitswinkel erreicht ist, jedoch höchstens einmal um 360°.
- Fixieren Sie den Winkelschraubkopf (3) in dieser Position, indem Sie die Kontermutter (18) in Pfeilrichtung c mit einem geeigneten Werkzeug (Hakenschlüssel DIN 1810 Form B Größe 25/28) gegen den Winkelschraubkopf drehen. Ziehen Sie die Kontermutter (18) mit dem entsprechenden Anzugsmoment (siehe „Technische Daten“, Seite 10) fest. Dabei muss mit einem geeigneten Werkzeug (Hakenschlüssel DIN 1810 Form B Größe 20/22) in eine Öffnung des Winkelkopfs einhakt und gegengehalten werden.
Gewinde und Flanschgewinde müssen fettfrei sein, ebenso muss das entsprechende Drehmoment (siehe „Technische Daten“, Seite 10) aufgebracht werden, damit sich der Winkelkopf nicht lösen kann.

Verstellen des 12 V Winkelkopfes

Der Winkelschraubkopf (3) mit Werkzeugaufnahme (2) ist stufenlos um 360° verstellbar.

• Lösen Sie die Kontermutter (18), indem Sie mit einem geeigneten Werkzeug (Hakenschlüssel DIN 1810 Form B Größe 25/28) in eine Öffnung der Kontermutter einhaken und in Pfeilrichtung a (Linksgewinde) drehen. Dabei muss mit einem geeigneten Werkzeug (Hakenschlüssel DIN 1810 Form B Größe 20/22) in eine Öffnung der des Winkelkopfs einhakt und gegegenhalten werden.
  Spannen Sie das Elektrowerkzeug nie an den Gehäuseschalen ein.
• Drehen Sie den Winkelschraubkopf (3) in Pfeilrichtung b, bis der gewünschte Arbeitswinkel erreicht ist, jedoch höchstens einmal um 360°.
• Fixieren Sie den Winkelschraubkopf (3) in dieser Position, indem Sie die Kontermutter (18) in Pfeilrichtung c gegen den Winkelschraubkopf drehen. Ziehen Sie die Kontermutter (18) mit dem entsprechenden Anzugsmoment (siehe „Technische Daten“, Seite 10) wieder fest. Dabei muss mit einem geeigneten Werkzeug in eine Öffnung des Winkelkopfs einhakt und gegegenhalten werden.
  Gewinde und Flanschgewinde müssen fettfrei sein, ebenso muss das entsprechende Drehmoment (siehe „Techni-

sche Daten“, Seite 10) aufgebracht werden, damit sich der Winkelkopf nicht lösen kann.

Elektrowerkzeug konfigurieren

Mit Hilfe der Software BOSCH EXACT Configurator ab Version 5.2 und höher können am Elektrowerkzeug verschiedene Einstellungen (z. B. Drehzahl, Schraubstufen, Wiederholschutz) konfiguriert werden. Dazu muss das Elektrowerkzeug über die USB-Schnittstelle mit dem PC verbunden werden. Verwenden Sie dazu ein USB Kabel:

USB 2.0 Typ A/Micro-USB 2.0 Typ B

• Doppelt geschirmt
• Max. Länge 1 m

Beim Konfigurieren über die USB-Schnittstelle kann es außerhalb der industriellen Umgebung zu Funkstörungen kommen.

▶ Beachten Sie dazu alle Sicherheitshinweise und Anweisungen der Software-Betriebsanleitung.

Werkzeugwechsel beim Schraubkopf mit Außenvierkant (siehe Bild D)

Einsatzwerkzeug einsetzen

- Drücken Sie den Stift am Vierkant der Werkzeugaufnahme (2), z. B. mit Hilfe eines schmalen Schraubendrehers, nach innen und schieben Sie das Einsatzwerkzeug (1) über den Vierkant. Achten Sie darauf, dass der Stift in die Aussparung des Einsatzwerkzeugs einrastet.

Einsatzwerkzeug entnehmen

- Drücken Sie den Stift in der Aussparung des Einsatzwerkzeugs (1) nach innen, und ziehen Sie das Einsatzwerkzeug von der Werkzeugaufnahme (2).

Werkzeugwechsel beim Schraubkopf mit Innensechskant (siehe Bild E)

Einsatzwerkzeug einsetzen

- Stecken Sie das Einsatzwerkzeug (1) in den Innensechskant der Werkzeugaufnahme (2), bis es spürbar einrastet.

Einsatzwerkzeug entnehmen

- Ziehen Sie das Einsatzwerkzeug (1) von der Werkzeugaufnahme (2), notfalls mit Hilfe einer Zange.

Werkzeugwechsel beim Schraubkopf mit Schnellwechselfutter (siehe Bild F)

Einsatzwerkzeug einsetzen

Verwenden Sie nur Einsatzwerkzeuge mit passendem Einsteckende (1/4"-Sechskant).

• Ziehen Sie die Hülse des Schnellwechselfutters (19) nach vorn.
• Stecken Sie das Einsatzwerkzeug (1) in die Werkzeugaufnahme (2) und lassen Sie das Schnellwechselfutter wieder los.

14 | Deutsch

Einsatzwerkzeug entnehmen

• Ziehen Sie die Hülse des Schnellwechselfutters (19) nach vorn.
• Nehmen Sie das Einsatzwerkzeug (1) aus der Werkzeugaufnahme (2) und lassen Sie das Schnellwechselfutter wieder los.

Betrieb

Wenn Sie das Elektrowerkzeug starten wollen, sollten Sie zunächst die Drehrichtung mit dem Drehrichtungsumschalter (9) einstellen:

Das Elektrowerkzeug startet nur, wenn der Drehrichtungsumschalter (9) nicht in der Mitte steht (Einschaltssperre).

Drehrichtung einstellen (siehe Bild G)

• Rechtslauf: Zum Eindrehen von Schrauben drücken Sie den Drehrichtungsumschalter (9) nach links bis zum Anschlag durch.
• Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben drücken Sie den Drehrichtungsumschalter (9) nach rechts bis zum Anschlag durch.

Drehmoment einstellen (siehe Bild H)

Das Drehmoment hängt von der Federvorspannung der Abschaltkupplung ab. Die Abschaltkupplung löst sowohl im Rechts- als auch im Linkslauf bei Erreichen des eingestellten Drehmoments aus.

Zum Einstellen des individuellen Drehmoments nur das mitgelieferte Einstellwerkzeug (20) verwenden.

• Schieben Sie die Abdeckung für die Kupplung nach hinten.
• Stecken Sie das Einstellwerkzeug (20) in die kleine Ausbuchtung (Einstellscheibe (21)) der Kupplung und drehen das Einstellwerkzeug (20).

Drehen im Uhrzeigersinn ergibt ein höheres Drehmoment, Drehen gegen den Uhrzeigersinn ein niedrigeres Drehmoment.

- Entnehmen Sie das Einstellwerkzeug (20). Schieben Sie die Abdeckung für die Kupplung bis die Öffnung verschlossen ist, um die Kupplung vor Verschmutzung zu schützen.

Hinweis: Die erforderliche Einstellung ist von der Art der Schraubverbindung abhängig und lässt sich am besten im praktischen Versuch ermitteln. Probeverschraubung mit einem Drehmomentschlüssel überprüfen.

▶ Stellen Sie das Drehmoment nur im angegebenen Leistungsbereich ein, da sonst die Abschaltkupplung nicht mehr anspricht.
Überprüfen Sie das Drehmoment regelmäßig an der Schraubverbindung und stellen Sie ggf. die Abschaltkupplung neu ein.

Ein-/Ausschalten

Die Schrauber haben eine vom Drehmoment abhängige Abschaltkupplung, die im angegebenen Bereich einstellbar ist. Sie spricht an, wenn das eingestellte Drehmoment erreicht ist.

• Zum Einschalten des Elektrowerkzeugs drücken Sie den Ein-/Ausschalter (8) bis zum Anschlag.
  – Das Elektrowerkzeug schaltet sich automatisch aus, sobald das eingestellte Drehmoment erreicht ist.

▶ Bei vorzeitigem Loslassen des Ein-/Ausschalters (8) wird das voreingestellte Drehmoment nicht erreicht.
Überprüfen Sie das Drehmoment regelmäßig an der Schraubverbindung und stellen Sie ggf. die Abschalt-kupplung neu ein.

Temperaturabhängiger Überlastschutz

Bei Überlastung schaltet das Elektrowerkzeug ab, bis es wieder im optimalen Betriebstemperaturbereich ist. Lassen Sie den Ein-/Ausschalter (8) los und schalten Sie das Elektrowerkzeug wieder ein, um weiterzuarbeiten.

Das Elektrowerkzeug wird unter 50 % Drehzahl nicht mit dem optimalen Wirkungsgrad betrieben. Dadurch wird unter Umständen der Temperaturüberlastschutz früher aktiviert. Bei Problemen mit diesen Einstellungen konfigurieren Sie eine Abtriebsdrehzahl über 50 % oder reduzieren Sie das maximal verwendete Drehmoment.

Arbeitshinweise

▶ Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Mutter/Schraube auf. Sich drehende Einsatzwerkzeuge können abrutschen.

Anzeige Verschraubungen (grün/rote LED)

Bei Erreichen des voreingestellten Drehmoments löst die Abschaltkupplung aus. Die LED-Anzeige (5) leuchtet grün. Wurde das voreingestellte Drehmoment nicht erreicht, leuchtet die LED-Anzeige (5) rot auf, und es ertönt ein akustisches Signal. Die Verschraubung muss noch einmal durchgeführt werden.

Wiederholschutz

Wurde bei einer Verschraubung die Abschaltkupplung ausgelöst, schaltet der Motor ab. Ein Wiedereinschalten ist erst nach 0,7 Sekunden Pause möglich. Sie vermeiden dadurch ein versehentliches Nachziehen bereits fester Verschraubungen.

Wartung und Service

Wartung und Reinigung

▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.

▶ Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten.
Überprüfen Sie spätestens alle 100.000 Verschraubungen das komplette Eletrowerkzeug auf Beschädigungen und Verschleiß und prüfen Sie alle Funktionen. Stellen Sie anschließend das Drehmoment der Kupplung erneut ein.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail]

Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Weitere Serviceadressen finden Sie unter:

Die empfohlenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden.

Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften.

Entsorgung

Elektrowerkzeuge, Akkus, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Nicht mehr gebrauchsfähige Elektrowerkzeuge und defekte oder verbrauchte Akkus/Batterien müssen getrennt entsorgt werden. Nutzen Sie die vorgesehenen Sammelsysteme.

Bei unsachgemäßer Entsorgung können Elektro- und Elektronik-Altgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 m² sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgeräts zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Ent-

16 | English

fernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt Transport (siehe „Transport“, Seite 15).

English

Safety Instructions

Sekundär-/primärbatterier:

Li-jon:

(Opladbare) batterier:

Li-ion:

Se informasjonen i avsnittet Transport (se „Transport“, Side 91).

Suomi

Turvallisuusohjeet

USB 2.0 Typ A / micro USB 2.0 Typ B

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.cz

USB 2.0 Typ A/Micro-USB 2.0 Typ B

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.ro

E-Mail: [e-mail]

www.bosch.hr

Dodatne adrese servisa naći ćete na:
