BRUKSANVISNING ANGLE EXACT 12V12400 Professional BOSCH

Svensk .... Sidan 76

Norsk....Side 83

Suomi ....Sivu 91

Produkt- og ydelsesbeskrivelse

Tekniske data med 12 V-vinkelhoved

Varenummer		0 602 496 020	0 602 496 020	0 602 496 020
		0 602 496 021	0 602 496 021	0 602 496 021
Omdrejningstal, ubelastet n_o^B)	o/min	74-370	120-600	120-600
Maks. omdrejningstal Power Boost ^B)(C)	o/min	500	800	800
Maks. drejningsmoment, hård/blød skrue-opgave iht. ISO 5393 ^B)	Nm	3,0-10,0	2,0-6,0	1,0-3,5
Maks. drejningsmoment ^B)(D)	Nm	12,0 6,0 3,5
Vægt^E)	kg	0,9-1,3	0,9-1,3	0,9-1,3

Tekniske data 180 W-vinkelhoved

Varenummer	0 607 453 617	-	-
	0 607 453 618
	0 607 453 620

72 | Dansk

Industriel akku-skruemaskine
ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600

	0 607 453 6300 602 496 022
Omdrejningstal, ubelastet n_o^B)	o/min 95-480 --
Maks. omdrejningstal Power Boost ^B)(C)	o/min 650 --
Maks. drejningsmoment, hård/blød skrue-opgave iht. ISO 5393 ^B)	Nm 2,5-8,0 --
Maks. drejningsmoment ^B)(D)	Nm 9,0 --
Vægt ^E)	kg 1,0-1,4 --

Drifts- og opbevaringsforhold

Ved disse industrielle akku-vinkelskruemaskiner skal der først monteres et passende vinkelskruehoved (se "Tekniske data", Side 71).

Vedligeholdelse og service

Vedligeholdelse og rengøring

Kundeservice og anvendelsesrådgivning

Borttagning av batteri

Generelle sikkerhetsanvisninger for elektroverktøy

ADVARSEL

Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og

spesifikasjonene som følger med dette

elektroverktøyet. Manglende overholdelse av

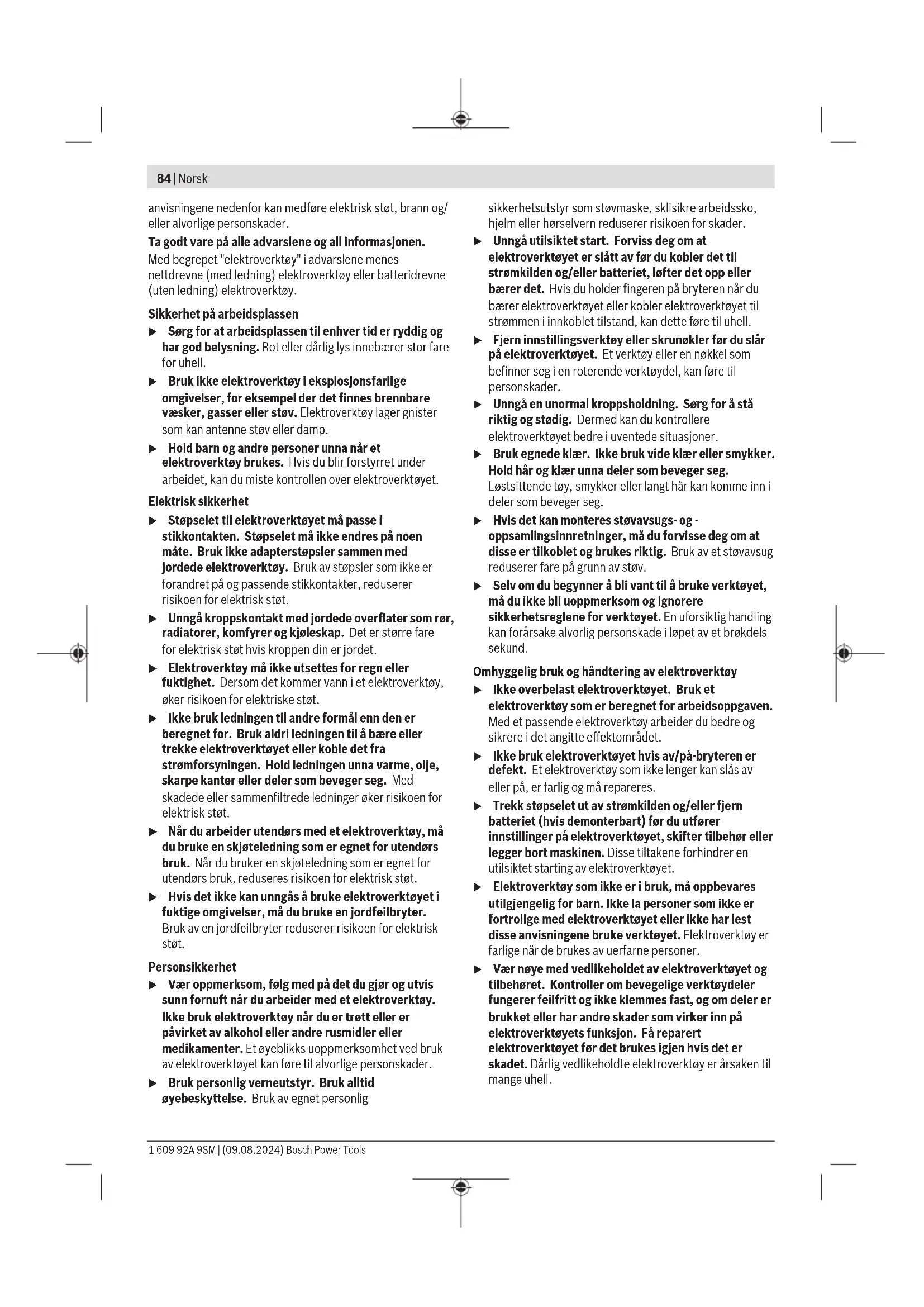

84 | Norsk

anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta godt vare på alle advarslene og all informasjonen.

Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy.

Sikkerhet på arbeidsplassen

Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller dårlig lys innebærer stor fare for uhell.
▶ Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp.
▶ Hold barn og andre personer unna når et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke endres på noen måte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt.
▶ Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet.
▶ Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller koble det fra strømforsyningen. Hold ledningen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt.
Når du arbeider utendørs med et elektroverktøy, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt.

Personsikkerhet

Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader.
▶ Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av egnet personlig

sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern reduserer risikoen for skader.

▶ Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.

Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader.

▶ Unngå en unormal kroppsholdning. Sørg for å stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

▶ Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.

Hvis det kan monteres støvavsugs- og - oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv.

▶ Selv om du begynner å bli vant til å bruke verktøyet, må du ikke bli uoppmerksom og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

Omhyggelig bruk og håndtering av elektroverktøy

Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
Ikke bruk elektroverktøyet hvis av/på-bryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
▶ Trekk støpselet ut av strømkilden og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger bort maskinen. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
▶ Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest disse anvisningene bruke verktøyet. Elektroverktøy er farlige när de brukes av uerfarne personer.
Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.

▶ Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner.
▶ Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.

Bruk og pleie av batteridrevne verktøy

Lad batteriet bare med laderen som er angitt av produsenten. Det oppstår brannfare hvis en lader som er egnet for en bestemt type batterier, brukes med andre batterier.
▶ Bruk elektroverktøyene bare med batterier som er beregnet for dem. Bruk av andre batterier kan medføre personskader og brannfare.
Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.

Ved feil bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Skyll med vann hvis det oppstår kontakt med væsken. Hvis det kommer væske i øynene, må du i tillegg oppsøke lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger.

Ikke bruk et batteri eller verktøy som er skadet eller modifisert. ∅delagte eller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann, eksplosjon eller fare for personskade.

Ikke utsett et batteriet eller verktøy for åpen ild eller for høye temperaturer. Eksponering for ild eller temperaturer over 130 °C kan føre til eksplosjon..

Følg alle anvisningene for lading, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert i bruksanvisningen. Feil lading eller lading ved temperaturer utenfor det spesifiserte temperaturområdet, kan skade batteriet og øke brannfaren.

Service

Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.
Ikke utfør vedlikehold på skadde batterier. Vedlikehold av batterier skal alltid utføres av produsenten eller godkjente forhandlere.

Sikkerhetsanvisninger for skrumaskiner

▶ Bruk de isolerte grepsflatene när du holder elektroverktøyet under arbeid der verktøyet kan

komme borti skjulte ledninger. Hvis verktøyet berører en strømførende ledning, kan eksponerte metalldeler på elektroverktøyet bli strømførende, noe som kan føre til at brukeren får elektrisk støt.

Bruk egnede detektorer for å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale forsyningsselskapet. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Hull i en vannledning forårsaker materielle skader.
▶ Hold elektroverktøyet godt fast. Under stramming og løsing av skruer kan det oppstå kortvarige høyereaksjonsmomenter.
Sikre arbeidsemnet. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden.
▶ Vent til elektroverktøyet er stanset helt før du legger det fra deg. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet.
Det kan slippe ut damp ved skader på og ikke-forskriftsmessig bruk av batteriet. Batteriet kan brenne eller eksplodere. Sørg for forsyning av friskluft, og oppsøk lege hvis du får besvær. Dampene kan irritere åndedrettsorganene.
▶ Du må ikke endre og ikke åpne batteriet. Det er fare for kortslutning.
▶ Batteriet kan bli skadet av spisse gjenstander som spikre eller skrutrekkere eller på grunn av ytre påvirkning. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet.
▶ Bruk batteriet bare i produkter fra produsenten. Kun slik beskyttes batteriet mot farlig overbelastning.

Beskytt batteriet mot varme, f.eks. også mot langvarig sollys og ild, skitt, vann og fuktighet. Det er fare for eksplosjon og kortslutning.

Slå straks av elektroverktøyet hvis innsatsverktøyet blokkeres. Vær på vakt mot høye reaksjonsmomenter som forårsaker tilbakeslag. Innsatsverktøyet blokkeres när elektroverktøyet blir overbelastet eller klemmes i emnet som bearbeides.

ADVARSEL Støvet som oppstår ved polering med smergel, saging, sliping,

boring og lignende arbeider kan være kreftfremkallende, føre til fosterskader eller skade arvestoffet. Noen av stoffene i slikt støv:

bly i blyholdig maling og lakk; krystallinsk silisium i teglstein, sement og annet murarbeid; arsen og kromat i kjemisk behandlet treverk. Faren for sykdom avhenger av hvor ofte du er utsatt for disse stoffene. For å redusere faren bør du bruke egnet verneutstyr (for eksempel med spesielt åndedrettsutstyr som filtrerer ut også de minste støvpartikler) og bare arbeide i rom med god ventilasjon.

▶ Unngå å at verktøyet slås på utilsiktet. Forsikre deg om at på-/av-bryteren er i avslått stilling for du setter

86 | Norsk

inn et batteri. Hvis du bærer elektroverktøyet med fingeren på på-/av-bryteren eller setter inn batteriet i verktøyet när det er slått på, kan det oppstå ulykker.

▶ Bruk ikke defekte eller slitte innsatsverktøy. Defekte innsatsverktøy kan for eksempel brekke og føre til personskader og materielle skader.
Når du setter inn et innsatsverktøy, må du passe på at det sitter godt fast i verktøyholderen. Hvis innsatsverktøyet ikke sitter ordentlig i verktøyholderen, kan det løsne under skruingen, slik at det ikke lenger kan kontrolleres.
Vær forsiktig når du skrur inn lange skruer. Avhengig av skruetypen og innsatsverktøyet kan det være fare for å gli. Ofte kan ikke lange skruer kontrolleres så godt, og det er fare for at du glir og skader deg mens du skrur dem inn.
- Kontroller den innstilte dreieretningen før du slår på elektroverktøyet. Hvis du for eksempel skal løsne en skrue og dreieretningen er stilt inn slik at skruen skrus inn, kan det oppstå en sterk, ukontrollert bevegelse på elektroverktøyet.
▶ Bruk ikke elektroverktøyet som bormaskin. Elektroverktøy med utkoblingsclutch er ikke egnet for boring. Utkoblingen kan utløses automatisk og uten varsel.

Produktbeskrivelse og ytelsesspesifikasjoner

Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader.

Se illustrasjonene i begynnelsen av bruksanvisningen.

Forskriftsmessig bruk

Elektroverktøyet er beregnet for skruing og løsing av skruer, muttere og andre gjengeforbindelser i det angitte dimensjons- og effektområdet.

Elektroverktøyet er bare egnet for bruk i industrielle omgivelser.

Elektroverktøyet er ikke egnet som bormaskin.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene refererer til bildet av elektroverktøyet på illustrasjonssiden.

(1) Innsatsverktøy ^a)
(2) Verktøyholder ^a)
(3) Vinkelskruhode ^a)
(4) Glidebryter for turtallsinnstilling
(5) LED-indikator for skrukoblinger
(6) Indikator for batteriladenivå
(7) Batteri ^a)
(8) Av/på-bryter
(9) Dreieretningsvelger
(10) Händtak (isolert grepsflate)
(11) Batteriutløserknapp ^a)
(12) Opphengsbøyle ^a)
(13) Hull for opphengsbøyle
(14) Nøkkelflate på overfalsmutter ^a)
(15) Nøkkelflate på vinkelhodeflensen ^a)
(16) Fastnøkkel nøkkelvidde 27 mm ^a)
(17) Fastnøkkel nøkkelvidde 22 mm ^a)
(18) Kontramutter ^a)
(19) Hurtigskiftechuck ^4
(20) Innstillingsverktøy ^a)
(21) Innstillingsskive
(22) USB-deksel

Tekniske data, uten vinkelhode

Tomgangsturtall n_0^B)	o/min 134-670 220-1100 220-1100
Maksimalt turtall Power Boost ^B)(C)	o/min 910 1450 1450
Maks. dreiemoment hard/myk skruing i henhold til ISO 5393 ^B)	Nm 1,5-6,0 1,0-3,0 0,5-2,0
Maksimal dreiemoment ^B(D)	Nm 6,5 3,0 2,0
Vekt ^E)	kg 0,9-1,1 0,9-1,1 0,9-1,1

Tekniske data, med 12 V vinkelhode

Artikkelnummer	0 602 496 020	0 602 496 020	0 602 496 020
	0 602 496 021	0 602 496 021	0 602 496 021
Tomgangsturtall n_0^B)	o/min 74-370 120-600 120-600
Maksimalt turtall Power Boost ^B)(C)	o/min 500 800 800
Maks. dreiemoment hard/myk skruing i henhold til ISO 5393 ^B)	Nm 3,0-10,0 2,0-6,0 1,0-3,5
Maksimal dreiemoment ^B(D)	Nm 12,0 6,0 3,5
Vekt ^E)	kg 0,9-1,3 0,9-1,3 0,9-1,3

Tekniske data, 180 W vinkelhode

Artikkelnummer	0 607 453 617	-	-
	0 607 453 618
	0 607 453 620
	0 607 453 630
	0 602 496 022
Tomgangsturtall n_0^B)	o/min 95–480 --
Maksimalt turtall Power Boost ^B(C)	o/min 650 --
Maks. dreiemoment hard/myk skruing i henhold til ISO 5393 ^B)	Nm 2,5–8,0 --
Maksimal dreiemoment ^B(D)	Nm 9,0 --
Vekt ^E)	kg 1,0–1,4 --

A) begrenset ytelse ved temperaturer < 0 °C
B) Målt ved 20-25 °C med batteri GBA 12V 6.0Ah.
C) Begrenset ytelse ved turtall < 50 %
D) Bare mulig i syklusdrift: < 5 skruinger per minutt
E) avhengig av benyttet batteri

Vinkelskruhode Adapter

		■ 1/4"	■ 3/8"	1/4" HSC	● 1/4"	■ 3/8" HSC	● 1/4"
Artikkelnummer		0 607 453 617	0 607 453 620	0 607 453 618	0 607 453 630	0 602 496 020	0 602 496 021	0 602 496 022
Dreiemoment hard/myk skruing i henhold til VDI 2647 A)	Nm	27	27	27	27	15	15	20
Tiltrekkingsmoment på flensen	Nm	20	20	20	20	15	15	20

Vinkelskruhode Adapter

1/4" 3/8" 1/4" HSO

1/4"

3/8" HSC

1/4"

Vekt kg 0,20 0,20 0,20 0,20 0,15 0,15 0,05

A) Typegodkjenningen ifølge VDI 2647 kan lastes ned på nettsiden www.bosch-professional.com.

Verdiene kan variere avhengig av produktet, bruksområdet og miljøforholdene. Du finner mer informasjon på www.bosch-professional.com/wac.

Støy-/vibrasjonsinformasjon

Støyemisjon målt i henhold til EN 62841-2-2.

Vanlig A-lydtrykknivå for enheten er under 70 dB(A). Støynivået kan overskride de angitte verdiene under arbeidet. Bruk hørselvern!

Vibrasjon totalt a _n (vektorsum av tre retninger) og usikker K fastsatt i henhold til EN 62841-2-2:

Tiltrekking av skruer og muttere med maksimalt tillatt størrelse: a_1<2,5 m/s^2 , K=1,5 m/s^2

Vibrasjonsnivået og støyemisjonen som er angitt i disse anvisningene er målt i samsvar med en standardisert målemetode og kan brukes til sammenligning av elektroverktøy. Verdiene egner seg også til en foreløpig estimering av vibrasjonsnivået og støyutslippet.

Angitt vibrasjonsnivå og støyutslipp representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan vibrasjonsnivået og støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet.

For en nøyaktig vurdering av vibrasjonsnivået og støyutslippet skal det også tas hensyn til de tidene verktøyet er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet betraktelig.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

Informasjon om nøyaktighet

Reduksjonen av turtallet (spesielt under 50 %) kan føre til at det maksimale dreiemomentet reduseres. Det forhøyede turtallet under Power Boost kan påvirke nøyaktigheten og utkoblingsegenskapene. Det kan oppstå sluring på clutchen.

Undersøkelser av maskinkapasitet utføres vanligvis ved 600 o/min ifølge VDI 2647.

Endring av turtallet og/eller dreiemomentet kan påvirke nøyaktigheten.

Maskinkapasiteten må kontrolleres med den respektive innstillingen.

Batteri

Bosch selger også batteridrevne elektroverktøy uten batteri. Det er angitt på emballasjen om et batteri følger med ditt elektroverktøy.

Lade batteriet

▶ Bruk bare laderne som er oppført i de tekniske spesifikasjonene. Kun disse laderne er tilpasset til Li-ion-batteriet som er brukt i elektroverktøyet.

Merknad: I samsvar med internasjonale transportforskrifter blir litium-ion-batterier levert delvis ladet. For å sikre full effekt fra batteriet må du lade det helt opp før første gangs bruk.

Sette inn batteriet

Skyv det oppladede batteriet inn i batteriholderen til det låses ordentlig.

Ta ut batteriet

For å ta ut batteriet trykker du på utløserknappene og trekker batteriet ut. Ikke bruk makt.

Indikator for batteriladenivå (gul LED)

Indikator for batteriladeni vå	Betydning
Blinkende lys + lydsignal	Lad batteriet:Det gjenstår bare 6-8 skruinger.
Kontinuerlig lys + lydsignal	Kapasiteten er ikke tilstrekkelig til en ny skruforbindelse, eller elektroverktøyet har blitt overbelastet:Det er ikke mulig å slå på elektroverktøyet.- Ta ut batteriet, og sett inn et fulladet batteri.
Blinkende lys	Elektroverktøyet er overopphetet og stoppet:- Vent en kort stund til blinkingen slutter automatisk før du bruker elektroverktøyet igjen.

Når batteriet (7) settes inn og av/på-bryteren (8) trykkes inn, viser indikatoren for batteriladenivå batteriets ladenivå i 5 sekunder.

Indikator for batteriladenivå Kapasitet

Grønn 60–100 %

Gul 30–60 %

Rød 0–30 %

Regler for optimal bruk av oppladbare batterier

Beskytt batteriet mot fuktighet og vann.

▶ Ta alltid batteriet ut av elektroverktøyet før arbeid på elektroverktøyet (for eksempel vedlikehold, bytte av verktøy, osv.). Det er fare for personskader hvis du trykker på av/på-bryteren ved en feiltagelse.

Drifts- og lagringsforhold

Elektroverktøyet er utelukkende egnet for bruk på lukkede steder.

For at det skal fungere problemfritt bør elektroverktøyets omgivelsestemperatur være mellom 0 og +45 °C, tillatt relativ luftfuktighet er mellom 20 og 95 % uten kondensering.

Med opphengsbøylen (12) kan du feste elektroverktøyet til en opphengsanordning.

- Sett opphengsbøylen (12) på elektroverktøyet, og la den låses i hullene (13).

- Kontroller regelmessig at opphengsbøylen og kroken på opphengsanordningen er i orden.

Montering av 180 W-vinkelhodet (se bilde B)

På disse batteridrevne vinkelskrutrekkerne for profesjonell bruk må det først monteres et passende vinkelskruhode (se „Tekniske data“, Side 86).

- Sett 180 W-vinkelskruhodet på adapteren, og trekk til denne med en fastnøkkel (16) på nøkkelflaten til overfalsmutteren (14). Hold imot fastnøkkelen (17) på nøkkelflaten til adapteren (15).

- Kontroller at det ikke finnes fett på gjengene og flensgjengene, og stram med angitt tiltrekkingsmoment (se „Tekniske data“, Side 86), slik at ikke vinkelhodet kan løsne.

- Drei kontramutteren (18) helt ned i pilretningen a (venstregjenger).

- Drei deretter adapteren helt ned i pilretningen a (venstregjenger).

▶ Du må aldri spenne fast elektroverktøyet på husdelene.

- Drei adapteren tilbake mot høyre helt til vinkelhodet er i ønsket posisjon, maksimalt 360°.

- Lås adapteren i denne posisjonen ved å dreie kontramutteren (18) mot adapteren i pilretningen c med et egnet verktøy (hakenøkkel DIN 1810, form B, størrelse 25/28). Stram kontramutteren (18) med angitt tiltrekkingsmoment (se „Tekniske data“, Side 86). Du må holde imot med et egnet verktøy.

• Kontroller at det ikke finnes fett på gjengene og flensgjengene, og stram med angitt tiltrekkingsmoment (se „Tekniske data“, Side 86), slik at ikke vinkelhodet kan løsne.
• Hold fast elektroverktøyet med fastnøkkelen (17) på nøkkelflaten (15) til adapteren.

Montering av 12 V-vinkelhodet (se bilde C)

På disse batteridrevne vinkelskrutrekkerne for profesjonell bruk må det først monteres et passende vinkelskruhode (se „Tekniske data“, Side 86).

Vinkelskruhodet (3) med verktøyholderen (2) kan justeres trinnløst 360°.

- Drei kontramutteren (18) helt ned i pilretningen a (venstregjenger).

▶ Du må aldri spenne fast elektroverktøyet på husdelene.

- Drei vinkelskruhodet (3) i pilretningen d til stoppunktet på flensen. Drei deretter tilbake i retning b til ønsket arbeidsvinkel, men maksimalt 360°.

- Lås vinkelskruhodet (3) i denne posisjonen ved å dreie kontramutteren (18) mot vinkelskruhodet i pilretningen c med et egnet verktøy (hakenøkkel DIN 1810, form B, størrelse 25/28). Stram kontramutteren (18) med angitt tiltrekkingsmoment (se „Tekniske data“, Side 86). Du må da hekte fast et egnet verktøy (hakenøkkel DIN 1810, form B, størrelse 20/22) i en åpning på vinkelhodet og holde imot.

- Kontroller at det ikke finnes fett på gjengene og flensgjengene, og stram med angitt tiltrekkingsmoment (se „Tekniske data“, Side 86), slik at ikke vinkelhodet kan løsne.

Justering av 12 V-vinkelhodet

Vinkelskruhodet (3) med verktøyholderen (2) kan justeres trinnløst 360°.

- Løsne kontramutteren (18) ved å hekte et egnet verktøy (hakenøkkel DIN 1810, form B, størrelse 25/28) i en åpning på kontramutteren og dreier i pilretningen a (venstregjenger). Du må da hekte fast et egnet verktøy (hakenøkkel DIN 1810, form B, størrelse 20/22) i en åpning på vinkelhodet og holde imot.

▶ Du må aldri spenne fast elektroverktøyet på husdelene.

- Drei vinkelskruhodet (3) i pilretningen b til ønsket arbeidsvinkel, men maksimalt 360°.

- Lås vinkelskruhodet (3) i denne stillingen ved å dreie kontramutteren (18) i pilretningen c mot vinkelskruhodet. Stram kontramutteren (18) med angitt tiltrekkingsmoment (se „Tekniske data“, Side 86) igjen. Du må da hekte fast et egnet verktøy i en åpning på vinkelhodet og holde imot.

- Kontroller at det ikke finnes fett på gjengene og flensgjengene, og stram med angitt tiltrekkingsmoment (se „Tekniske data“, Side 86), slik at ikke vinkelhodet kan løsne.

Konfigurere elektroverktøyet

Med versjon 5.2 og nyere av programvaren BOSCH EXACT Configurator er det mulig å konfigurere forskjellige innstillinger (for eksempel turtall, skrutrinn, repetisjonsbeskyttelse) på elektroverktøyet.

Elektroverktøyet må da kobles til en datamaskin via USB-grensesnittet. Bruk en USB-kabel: USB 2.0 type A/Micro-USB 2.0 type B

- Dobbelskjermet

- Maks. lengde 1 m

Ved konfigurering via USB-grensesnitt kan det forekomme radioforstyrrelser utenfor de industrielle omgivelsene.

Følg alle sikkerhetsanvisningene og instruksjonene i brukerveiledningen for programmet.

Verktøyskifte på skruhode med utvendig firkant (se bilde D)

Innsetting av innsatsverktøy

- Trykk stiften på firkanten til verktøyholderen (2) innover, for eksempel ved hjelp av en smal skrutrekker, og skyv innsatsverktøyet (1) over firkanten. Pass på at stiften festes i utsparingen til innsatsverktøyet.

Fjerning av innsatsverktøyet

- Trykk stiften innover i utsparingen til innsatsverktøyet (1), og trekk innsatsverktøyet fra verktøyholderen (2).

Verktøyskifte på skruhodet med innvendig sekskant (se bilde E)

Innsetting av innsatsverktøy

- Trykk innsatsverktøyet (1) inn i den innvendige sekskanten til verktøyholderen (2), til det merkes at det festes.

Fjerning av innsatsverktøyet

- Trekk innsatsverktøyet (1) fra verktøyholderen (2), om nødvendig ved hjelp av en tang.

Verktøyskifte på skruhode med hurtigskiftchuck (se bilde F)

Innsetting av innsatsverktøy

Bruk bare innsatsverktøy med passende innstikksende (1/4"-sekskant).

- Trekk hylsen til hurtigskiftchucken (19) forover.

- Sett innsatsverktøyet (1) i verktøyholderen (2), og slipp hurtigskiftchucken igjen.

Fjerning av innsatsverktøyet

- Trekk hylsen til hurtigskiftchucken (19) forover.

- Ta innsatsverktøyet (1) ut av verktøyholderen (2), og slipp hurtigskiftchucken igjen.

Bruk

Når du ønsker å starte elektroverktøyet, bør du først stille inn dreieretningen med dreieretningsvelgeren (9):

Elektroverktøyet starter bare hvis dreieretningsvelgeren (9) ikke står i midten (innkoblingssperre).

Stille inn dreieretningen (se bilde G)

• Høyrerotering: For å skru inn skruer trykker du retningsvelgeren (9) mot venstre helt til den stopper.
• Venstrerotering:Når du skal løsne eller skru ut skruer, trykker du retningsvelgeren (9) mot høyre til den stopper.

Stille inn dreiemomentet (se bilde H)

Dreiemomentet avhenger av fjærforbelastningen til utkoblingsclutchen. Utkoblingsclutchen utløses når innstilt dreiemoment er nådd, både ved høyre- og venstrerotering. For å stille inn det individuelle dreiemomentet må du kun bruke innstillingsverktøyet (20) som følger med.

• Skyv dekselet for koblingen bakover.
• Sett innstillingsverktøyet (20) i den lille husåpningen (innstillingsskive (21)) til clutchen, og drei på innstillingsverktøyet (20).

Når du dreier med urviseren, blir dreiemomentet høyere, og når du dreier mot urviseren, blir det lavere.

- Ta ut innstillingsverktøyet (20). Skyv på dekselet for koblingen helt til åpningen er lukket, for å beskytte koblingen mot skitt.

Merknad: Dreiemomentinnstillingen som kreves, avhenger av skrueforbindelsen, og fastsettes best gjennom praktiske forsøk. Kontroller en prøveskruforbindelse med en momentnøkkel.

▶ Still bare inn dreiemomentet i det angitte effektområdet, ettersom utkoblingsclutchen ellers ikke vil aktiveres.

- Kontroller dreiemomentet jevnlig på skruforbindelsen, og still eventuelt inn utkoblingsclutchen på nytt.

Inn-/utkobling

Temperaturavhengig overbelastningsvern

Ved overbelastning slås elektroverktøyet automatisk av til det igjen har optimal driftstemperatur. Slipp av/påbryteren (8) og slå på elektroverktøyet igjen for å fortsette arbeidet.

Elektroverktøyet har ikke optimal effekt ved drift med turtall under 50 %. Overbelastningsvernet vil da eventuelt bli aktivert tidligere. Ved problemer med disse innstillingene konfigurerer du et utgangsturtall på over 50 % eller reduserer det maksimalt benyttede dreiemomentet.

Informasjon om bruk

▶ Sett elektroverktøyet bare mot mutteren/skruen när det er slått av. Innsatsverktøy som dreier seg kan skli.

Visning av skruforbindelser (grønn/rød LED)

Utkoblingsclutchen utløses når det forhåndsinnstilte dreiemomentet er nådd. LED-indikatoren (5) lyser grønt. Hvis det forhåndsinnstilte dreiemomentet ikke er nådd, lyser LED-indikatoren (5) rødt, og det utløses en varsellyd. Skruingen må gjentas.

Beskyttelse mot repetisjon

Hvis utkoblingsclutchen utløses under skruing, slås motoren av. Det er ikke mulig å slå på igjen før det har gått 0,7 sekunder. Dermed unngår du at skrueforbindelser som allerede er skrudd fast, strammes igjen ved en feiltagelse.

Service og vedlikehold

Vedlikehold og rengjøring

Ta alltid batteriet ut av elektroverktøyet før arbeid på elektroverktøyet (for eksempel vedlikehold, bytte av verktøy, osv.). Det er fare for personskader hvis du trykker på av/på-bryteren ved en feiltagelse.
▶ Hold selve elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert.
▶ Inspiser hele elektroverktøyet for skader og slitasje og kontroller alle funksjonene senest hver 100000 skruing. Still deretter inn dreiemomentet til clutchen på nytt.

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene.

Sprengskisser og informasjoner om reservedeler finner du også på: www.bosch-pt.com

Bosch rådgivningsteam står til tjeneste ved spørsmål om våre produkter og tilbehør til disse.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64 87 89 55

De anbefalte Li-ion-batteriene underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav.

Ved forsendelse som utføres av tredjepersoner (f.eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.

Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen. Følg også eventuelle ytterligere nasjonale forskrifter.

Deponering

Elektroverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Elektroverktøy og batterier må ikke kastes i vanlig søppel!

Bare for land i EU:

Elektroverktøy som ikke lenger er i brukbar stand, og defekte eller forbrukte oppladbare batterier/engangsbatterier, skal leveres til kildesortering. Bruk innsamlingssystemene som er beregnet for dette formålet.

Ved usakkyndig kassering kan brukte elektriske og elektroniske apparater, hvis de inneholder farlige stoffer, ha skadelige utvirkninger på miljøet og den menneskelige helsen.
