BRUGSANVISNING ANGLE EXACT 12V12400 Professional BOSCH

Sikkerhedsinstrukser

Generelle sikkerhedsanvisninger for el-værktøj

ADVARSEL

Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og spe-

cifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Betegnelsen "el-værktøj" i advarslerne refererer til dit (ledningsforbundne) el-værktøj tilsluttet lysnettet eller til batteridrevet (ledningsfrit) el-værktøj.

Sikkerhed på arbejdspladsen

▶ Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder kan medføre ulykker.
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
▶ Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
▶ El-værktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i el-værktøj øger risikoen for elektrisk stød.
Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug ned-sætter risikoen for elektrisk stød.
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

Det er vigtigt at være opmærksom og holde øje med, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke el-værktøj, hvis du er træt, har indtaget alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller batteriet, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.
▶ Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet startes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
▶ Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.
▶ Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.

Omhyggelig omgang med og brug af el-værktøj

▶ Undgå overbelastning af el-værktøjet. Brug altid el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
Brug ikke el-værktøj, hvis afbryderen er defekt. El-værktøj, der ikke kan startes eller stoppes, er farligt og skal repareres.
Træk stikket ud af stikkontakten og/eller fjern batteriet, hvis det kan tages af, før el-værktøjet justeres, før skift af tilbehørsdele og før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
▶ Opbevar ubenyttet el-værktøj uden for børns række-vidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instruk-

ser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer.

▶ Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt el-værktøj.
Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.
Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.

Omhyggelig omgang med og brug af akku-værktøj

▶ Oplad kun batterier i ladeapparater, der er anbefalet af producenten. Et ladeapparat, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier – brandfare.
Brug kun batterier, der er beregnet til el-værktøjet. Brug af andre batterier øger risikoen for personskader og er forbundet med brandfare.
▶ Batterier, der ikke benyttes, må ikke komme i berøring med metaldele såsom kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batteri-kontakterne øger risikoen for personskader i form af forbrændinger.
Hvis batteriet anvendes forkert, kan der slippe væske ud af batteriet - undgå kontakt. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Batterivæske kan give hudirritation eller forbrændinger.
Brug ikke batterier eller værktøj, som er beskadiget eller modificeret. Beskadigede eller modificerede batterier kan reagere uforudsigeligt og forårsage brand, eksplosion eller fare for personskade.
▶ Batterier eller værktøj må ikke udsættes for ild eller meget høje temperaturer. Ild eller temperaturer over 130 °C kan medføre eksplosion.
Følg alle instruktioner for opladning. Batteriet må ikke oplades ved temperaturer uden for det område, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan medføre skader på batteriet og forøge brandfaren.

70 | Dansk

Service

Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.
▶ Beskadigede batterier må aldrig repareres. Repara-tion af batterier må kun udføres af producenten eller au-toriserede reparatører.

Sikkerhedshenvisninger til skruemaskine

Hold fast om el-værktøjets isolerede gribeflader, når du udfører arbejde, hvor befæstelseselementet kan komme i kontakt med skjulte kabler. Hvis befæstelseselementet kommer i kontakt med en "strømførende" ledning, kan blottede metaldele på el-værktøjet blive "strømførende", og der er risiko for elektrisk stød for brugeren.
Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Beskadigelse af en vandledning kan føre til materiel skade.
▶ Hold godt fast om el-værktøjet. Der kan opstå høje kortvarige reaktionsmomenter under spænding og løsning af skruer.
▶ Fastgør emnet. Et emne holdes bedre fast med spænde-anordninger eller skruestik end med hånden.
▶ Vent, til el-værktøjet står helt stille, før du lægger det fra dig. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet.
▶ Beskadiges akkuen, eller bruges den forkert, kan der sive dampe ud. Akkuen kan antændes eller eksplodere. Tilfør frisk luft, og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene.
- Akkuen må ikke ændres eller åbnes. Fare for kortslutning.
- Akkuen kan blive beskadiget af spidse genstande som f.eks. søm eller skruetrækkere eller ydre kraftpåvirkning. Der kan opstå indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes.
Brug kun akkuen i produkter fra producenten. Kun på denne måde beskyttes batteriet mod farlig overbelastning.

Beskyt akkuen mod varme (f.eks. også mod varige solstråler, brand, snavs, vand og fug- tighed). Der er risiko for eksplosion og kort- slutning.

Sluk straks for el-værktøjet, hvis indsatsværktøjet blokerer. Vær forberedt på store reaktionsmomenter, der forårsager et tilbageslag. Indsatsværktøjet blokerer, hvis el-værktøjet overbelastes, eller hvis det sætter sig fast i emnet, der skal bearbejdes.

ADVARSEL

Støv, der dannes ved smergling, savning, slibning, boring og lignende aktiviteter, kan virke kræftfremkaldende, foster- skadende eller mutagent. Dette støv indeholder f.eks. føl- gende stoffer:

Bly i blyholdig maling og lak, kiseljord i teglsten, cement og fra andet murerarbejde, arsen og kromat i kemisk behandlet træ. Risikoen for sygdom afhænger af, hvor ofte du udsættes for disse stoffer. For at begrænse faren bør du kun arbejde i godt ventillerede rum med det nødvendig beskyttelsesudstyr (f.eks. med specielt konstruerede åndedrætsværn, der også filtrerer de mindste støvpartikler fra).

Undgå en utilsigtet start. Sørg for, at tænd/sluk-kontakten er slået fra, før du isætter en akku. Hvis du bærer el-værktøjet med din finger på tænd/sluk-kontakten eller isætter en akku i det tændte el-værktøj, udsætter du dig for en ulykkesrisiko.
Brug kun fejlfri indsatsværktøjer, der ikke er slidt. Defekte indsatsværktøjer kan f.eks. knække og forårsage kvæstelser og materielle skader.
Sørg ved isætning af et indsatsværktøj for, at det sidder fast på værktøjsholderen. Hvis indsatsværktøjet ikke er fast forbundet med værktøjsholderen, kan det løsne sig igen og ikke længere kontrolleres.
Vær forsigtig ved iskruning af lange skruer, da de kan glide eller smutte, afhængigt af skruetype og anvendt indsatsværktøj. Det er ofte svært at kontrollere lange skurer, som kan glide/smutte ved iskruningen, hvorved du risikerer at komme til skade.
Vær opmærksom på den indstillede drejeretning, før du tænder el-værktøjet. Hvis du f.eks. vil løsne en skrue, og drejeretningen er indstillet, så skruen i stedet skrues ind, kan dette forårsage en heftig og ukontrolleret bevægelse af el-værktøjet.
Brug ikke el-værktøjet som boremaskine. El-værktøj med frakoblingsanordning er ikke egnet til boring. Koblingen kan slå fra automatisk og uden adversel.

Læs alle sikkerhedsinstrukser og anvisninger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.

Beregnet anvendelse

El-værktøjet er beregnet til iskruning og løsnelse af skruer, møtrikker og andre gevindtilslutninger i det angivne dimensions- og ydelsesområde.

El-værktøjet er kun egnet til industriel anvendelse.

El-værktøjet er ikke egnet som boremaskine.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

(1) Indsatsværktøj ^a)
(2) Værktøjsholder ^a)
(3) Vinkelskruehoved ^a)
(4) Skyder til forvalg af drejningsmoment

Dansk | 71

(5) LED-visning forskruninger
(6) Akku-ladetilstandsindikator
(7) Akku ^a)
(8) Tænd/sluk-knap
(9) Retningsomskifter
(10) Håndgreb (isoleret grebsflade)
(11) Akku-udløserknap ^a)
(12) Ophængsbøjle ^a)
(13) Huller til ophængsbøjle

(14) Nøgleflade på omløbermøtrik ^a)
(15) Nøgleflade på vinkelhovedflange ^a)
(16) Gaffelnøgle nøglevidde 27 mm ^4
(17) Gaffelnøgle nøglevidde 22 mm ^a)
(18) Kontramøtrik ^4
(19) Hurtigskiftepatron ^a)
(20) Indstillingsværktøj ^a)
(21) Indstillingsskive
(22) USB-afdækning

a) Dette tilbehør hører ikke til standard-leveringen.

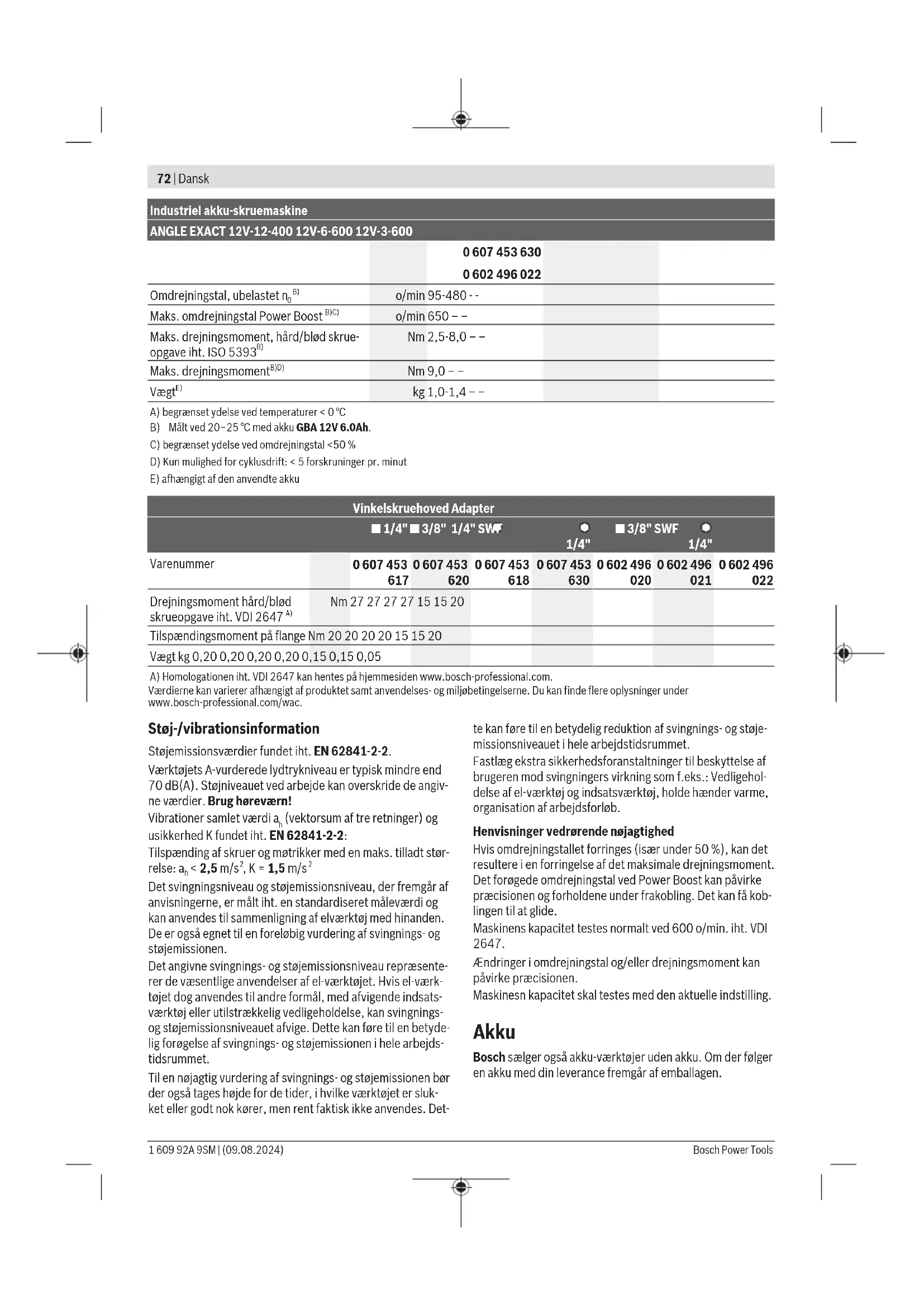

Tekniske data

Industriel akku-skruemaskine
ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600

Varenummer	3 602 D96 6.0 3 602 D96 6.1 3 602 D96 6.2
Nominel spænding V= 12 12 12
Kapslingsklasse IP 20 IP 20 IP 20
Vægt kg 0,7 0,7 0,7
Akku (medfølger ikke) Lithium-ion Lithium-ion Lithium-ion
Anbefalet omgivelsestemperatur ved op-ladning	°C 0 ... +35 0 ... +35 0 ... +35
Tilladt omgivelsestemperatur ved drift ^A) og ved opbevaring	°C -20 ... +50 -20 ... +50 -20 ... +50
Anbefalede akkuer GBA 12V... GBA 12V... GBA 12V...
Anbefalede ladere GAL 12...		GAL 12...	GAL 12...
	GAX 18...	GAX 18...	GAX 18...

Tekniske data uden vinkelhoved

Omdrejningstal, ubelastet n_0^B)	o/min	134-670	220-1100	220-1100
Maks. omdrejningstal Power Boost ^B)(C)	o/min	910	1450	1450
Maks. drejningsmoment, hård/blød skrue-opgave iht. ISO 5393 ^B)	Nm	1,5-6,0	1,0-3,0	0,5-2,0
Maks. drejningsmoment ^B)(D)	Nm 6,5 3,0 2,0
Vægt ^E)	kg	0,9-1,1	0,9-1,1	0,9-1,1

A) begrænset ydelse ved temperaturer < 0 °C

B) Målt ved 20-25 °C med akku GBA 12V 6.0Ah.

C) begrænset ydelse ved omdrejningstal <50 %

D) Kun mulighed for cyklusdrift: < 5 forskruninger pr. minut

E) afhængigt af den anvendte akku

Vinkelskruehoved Adapter
	■ 1/4" ■ 3/8" 1/4" SWF			● 1/4"	■ 3/8" SWF	● 1/4"
Varenummer	0 607 453 617	0 607 453 620	0 607 453 618	0 607 453 630	0 602 496 020	0 602 496 021	0 602 496 022
Drejningsmoment hård/blød skrueopgave iht. VDI 2647 ^A)	Nm 27 27 27 27 15 15 20
Tilspændingsmoment på flange Nm 20 20 20 20 15 15 20
Vægt kg 0,20 0,20 0,20 0,20 0,15 0,15 0,05

A) Homologationen iht. VDI 2647 kan hentes på hjemmesiden www.bosch-professional.com.

Værdierne kan varierer afhængigt af produktet samt anvendelses- og miljøbetingelserne. Du kan finde flere oplysninger under www.bosch-professional.com/wac.

Støj-/vibrationsinformation

Støjemissionsværdier fundet iht. EN 62841-2-2.

Værktøjets A-vurderede lydtrykniveau er typisk mindre end 70 dB(A). Støjniveauet ved arbejde kan overskride de angivne værdier. Brug høreværn!

Vibrationer samlet værdi a_h (vektorsum af tre retninger) og usikkerhed K fundet iht. EN 62841-2-2:

Tilspænding af skruer og møtrikker med en maks. tilladt størrelse: a_h<2,5 m/s^2, K=1,5 m/s^2

Det svingningsniveau og støjemissionsniveau, der fremgår af anvisningerne, er målt iht. en standardiseret måleværdi og kan anvendes til sammenligning af elværktøj med hinanden. De er også egnet til en foreløbig vurdering af svingnings- og støjemissionen.

Det angivne svingnings- og støjemissionsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingnings- og støjemissionsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingnings- og støjemissionen i hele arbejdstidsrummet.

Til en nøjagtig vurdering af svingnings- og støjemissionen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Det-

te kan føre til en betydelig reduktion af svingnings- og støje-missionsniveauet i hele arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.

Henvisninger vedrørende nøjagtighed

Hvis omdrejningstallet forringes (især under 50 %), kan det resultere i en forringelse af det maksimale drejningsmoment. Det forøgede omdrejningstal ved Power Boost kan påvirke præcisionen og forholdene under frakobling. Det kan få koblingen til at glide.

Maskinens kapacitet testes normalt ved 600 o/min. iht. VDI 2647.

Ændringer i omdrejningstal og/eller drejningsmoment kan påvirke præcisionen.

Maskinesn kapacitet skal testes med den aktuelle indstilling.

Akku

Bosch sælger også akku-værktøjer uden akku. Om der følger en akku med din leverance fremgår af emballagen.

Opladning af akku

Brug kun de ladeaggregater, der fremgår af de tekniske data. Kun disse ladeaggregater er afstemt i forhold til den Li-ion-akku, der bruges på dit el-værktøj.

Bemærk! Lithium-ion-akkuer udleveres delvis opladet på grund af internationale transportforskrifter. For at sikre at akkuen fungerer 100 %, skal du oplade akkuen helt i opladeren før første ibrugtagning.

Isætning af akku

Skub den opladede akku ind i akkuholderen, så den går hørbart i indgreb.

Udtagning af akku

Akkuen tages ud ved at trykke på akku-oplåsningsknappen og trække akkuen ud af el-værktøjet. Undgå brug af vold.

Akku-ladetilstandsindikator (gul lysdiode)

Akku-ladetil-standsindikator	Betydning
Blinklys + akustisk signal	Opladning af akku:Der kan stadig udføres 6-8 forskruninger.
Konstant lys + akustisk signal	Der er ikke kapacitet til en ny forskruning, eller el-værktøjet er overbelastet:El-værktøjet kan ikke mere tændes.- Tag akkuen ud, og isæt en fuldt opladet akku.
Blinklys	El-værktøjet er overophedet og ude af drift:- Vent, til blinklyset automatisk stopper efter kort tid, før du igen tager el-værktøjet i brug.

Når du isætter akkuen (7) og trykker på tænd/slukknappen (8), viser akku-ladetilstandsindikatoren akkuens ladetiltand i 5 sekunder.

Akku-ladetilstandsindikator Kapacitet

Grøn 60–100 %
Gul 30–60 %
Rød 0–30 %

Henvisninger til optimal håndtering af akkuen

Beskyt akkuen mod fugtighed og vand.

Opbevar kun akkuen i et temperaturområde fra -20 °C til 50 °C. Opbevar ikke akkuen i bilen f.eks. om sommeren.

Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes.

Læs og overhold henvisningerne mht. bortskaffelse.

Montering

Tag akkuen ud af el-værktøjet, før du udfører arbejde på det (f.eks. vedligeholdelse, værktøjsskift, etc.).

Utilsigtet aktivering af tænd/sluk-knappen er forbundet med kvæstelsesfare.

El-værktøjet må udelukkende bruges på et lukket anvendelsessted.

For at sikre en fejlfri drift skal el-værktøjets tilladte omgivelsestemperatur ligge mellem 0 og +45 °C, ved en tilladt relativ luftfugtighed mellem 20 og 95 % fri for tildugning.

Ophængningsanordning (se billede A)

Med ophængningsbøjlen (12) kan du fastgøre el-værktøjet på en ophængningsanordning.

- Sæt ophængningsbøjlen (12) på el-værktøjet, og lad den gå i indgreb i hullerne (13).

- Kontrollér regelmæssigt, at ophængningsbøjlen og krogene i ophængningsanordningen er i en forsvarlig tilstand.

Montering af 180 W-vinkelhoved (se billede B)

Ved disse industrielle akku-vinkelskruemaskiner skal der først monteres en adapter og et passende vinkelskruehoved (se "Tekniske data", Side 71).

- Sæt 180 W-vinkelhovedet på adapteren, og spænd med en gaffelnøgle (16) på nøglefladen til omløbermøtrikken (14). Brug i den forbindelse gaffelnøglen (17) an mod nøglefladen til adapteren (15).

Gevind og flangegevind skal være fri for fedt, og det korrekte drejningsmoment (se "Tekniske data", Side 71) skal anendes, så vinkelhovedet ikke kan løsnes.

- Drej kontramøtrikken (18) helt bagud i pilens retning a (venstregevind).

- Drej adapteren helt bagud i pilens retning a (venstregevind).

▶ Fastspænd aldrig el-værktøjet på husskålene.

- Drej adapteren tilbage mod højre, indtil vinkehovedet befinder sig i den ønskede position, maks. 360°.

- Fastgør adapteren i denne position ved at dreje kontramøtrikken (18) i pilens retning c mod adapteren med et egnet værktøj (tapnøgle iht. DIN 1810 form B str. 25/28). Spænd kontramøtrikken (18) med det korrekte tilspændingsmoment (se "Tekniske data", Side 71). Hold imod med et egnet værktøj.

Gevind og flangegevind skal være fri for fedt, og det korrekte drejningsmoment (se "Tekniske data", Side 71) skal anendes, så vinkelhovedet ikke kan løsnes.

- Hold el-værktøjet fast med gaffelnøglen (17) på adapterens nøgleflade (15).

Montering af 12 V-vinkelhovedet (se billede C)

Vinkelskruehovedet (3) med værktøjsholder (2) kan indstilles trinløst med 360°.

74 | Dansk

• Drej kontramøtrikken (18) helt bagud i pilens retning a (venstregevind).
  ▶ Fastspænd aldrig el-værktøjet på husskålene.
• Drej vinkelskruehovedet (3) i pilens retning d til anslag på flangen. Drej i den forbindelse tilbage i retningen b, indtil den ønskede arbejdsvinkel er nået, dog maks. 360° én gang.
• Fastgør vinkelskruehovedet (3) i denne position ved at dreje kontramøtrikken (18) i pilens retning c mod vinkelskruehovedet med et egnet værktøj (tapnøgle iht. DIN 1810 form B str. 25/28). Spænd kontramøtrikken (18) med det korrekte tilspændingsmoment (se "Tekniske data", Side 71). I den forbindelse skal du anbringe et egnet værktøj (tapnøgle iht. DIN 1810 form B str. 20/22) i en åbning i vinkelhovedet og holde imod.
  Gevind og flangegevind skal være fri for fedt, og det korrekte drejningsmoment (se "Tekniske data", Side 71) skal anendes, så vinkelhovedet ikke kan løsnes.

Indstilling af 12 V-vinkelhovedet

Vinkelskruehovedet (3) med værktøjsholder (2) kan indstilles trinløst med 360°.

• Løsn kontramøtrikken (18) ved at anbringe et egnet værktøj (tapnøgle iht. DIN 1810 form B str. 25/28) i en åbning i kontramøtrikken, og drej i pilens retning a (venstregevind). I den forbindelse skal du anbringe et egnet værktøj (tapnøgle iht. DIN 1810 form B str. 20/22) i en åbning i vinkelhovedet og holde imod.
  ▶ Fastspænd aldrig el-værktøjet på husskålene.
• Drej vinkelskruehovedet (3) i pilens retning b, til den ønskede arbejdsvinkel er nået, dog højst en gang med 360°.
• Fikser vinkelskruehovedet (3) i denne position ved at skrue kontramøtrikken (18) i pilens retning c mod vinkelskruehovedet. Spænd kontramøtrikken (18) med det korrekte tilspændingsmoment (se "Tekniske data", Side 71). I den forbindelse skal du anbringe et egnet værk-tøj i en åbning i vinkelhovedet og holde imod.
  Gevind og flangegevind skal være fri for fedt, og det korrekte drejningsmoment (se "Tekniske data", Side 71) skal anendes, så vinkelhovedet ikke kan løsnes.

Konfigurering af el-værktøj

Ved hjælp af softwaren BOSCH EXACT Configurator fra version 5.2 eller nyere kan forskellige indstillinger (f.eks. omdrejningstal, skruetrin, gentagelsesbeskyttelse) konfigureres på el-værktøjet. Hertil skal el-værktøjet forbindes med pc'en via USB-interfacet. Brug i den forbindelse et USB-kabel:

USB 2.0 type A/Micro-USB 2.0 type B

• Dobbeltskærmet
• Maks. længde 1 m
  Ved konfiguration via USB-grænsefladen kan der forekomme radiointerferens uden for det industrielle miljø.
  ▶ Vær i den forbindelse opmærksom på alle sikkerhedsinstrukser og anvisninger i software-vejledningen.

Værktøjsskift ved skruehoved med udvendig firkant (se billede D)

Isætning af indsatsværktøj

- Tryk stiften på værktøjsholderens (2) firkant indad, f.eks. ved hjælp af en smal skruetrækker, og skub indsatsværktøjet (1) over firkanten. Sørg for, at stiften går i indgreb i indsatsværktøjets udsparing.

Udtagning af indsatsværktøj

- Tryk stiften i indsatsværktøjets (1) udsparing indad, og træk indsatsværktøjet af værktøjsholderen (2).

Værktøjsskift ved skruehoved med indvendig sekskant (se billede E)

Isætning af indsatsværktøj

- Stik indsatsværktøjet (1) ind i værktøjsholderens (2) indvendige sekskant, til det går mærkbart i indgreb.

Udtagning af indsatsværktøj

- Træk indsatsværktøjet (1) af værktøjsholderen (2), om nødvendigt ved hjælp af en tang.

Værktøjsskift ved skruehoved med hurtigskiftepatron (se billede F)

Isætning af indsatsværktøj

Brug kun indsatsværktøjer med passende indstiksende (1/4"-sekskant).

• Træk muffen på hurtigskiftepatronen (19) fremad.
• Sæt indsatsværktøjet (1) i værktøjsholderen (2), og slip hurtigskiftepatronen igen.

Udtagning af indsatsværktøj

• Træk muffen på hurtigskiftepatronen (19) fremad.
• Tag indsatsværktøjet (1) ud af værktøjsholderen (2), og slip hurtigskiftepatronen igen.

Brug

Når du vil starte el-værktøjet, bør du først indstille drejeretningen med retningsomskifteren (9):

El-værktøjet starter kun, när retningsomskifteren (9) ikke står i midten (kontaktspærre).

Indstilling af drejeretning (se billede G)

• Højreløb: Ved boring og iskruning af skruer skal du skubbe drejeretningsomskifteren (9) til venstre til anslag.
• Venstreløb: Ved løsnelse eller udskruning af skruer skal du skubbe retningsomskifteren (9) mod højre til anslag.

Indstilling af drejningsmoment (se billede H)

Drejningsmomentet afhænger af frakoblingsanordningens fjederforspænding. Frakoblingsanordningen udløses både ved højre- og venstreløb, når det indstillede drejningsmoment er nået.

Brug kun det medfølgende indstillingsværktøj (20) til at indstille det individuelle drejningsmoment.

• Skub afdækningen til koblingen bagud.
• Sæt indstillingsværktøjet (20) ind i den lille udbøjning (indstillingsskiven (21)) i koblingen, og drej indstillingsværktøjet (20).

Drejning med uret medfører et højere drejningsmoment, og drejning mod uret medfører et lavere drejningsmoment.

- Tag indstillingsværktøjet (20) ud. Skub afdækningen til koblingen, indtil åbningen er lukket, så koblingen beskyttes mod snavs.

Bemærk: Den nødvendige indstilling afhænger af skrueforbindelsens type og kan bedst bestemmes i et praktisk forsøg. Kontrollér en prøveskrueforbindelse med en momentnøgle.

• Indstil kun drejningsmomentet i det angivne ydelsesområde, da frakoblingsanordningen ellers ikke længere aktiveres.
• Kontrollér regelmæssigt tilspændingsmomentet på skrueforbindelsen, og juster om nødvendigt lukkekoblingen.

Tænd/sluk

Skruemaskinerne har en momentafhængig frakoblingsanordning, som kan indstilles i det angivne område. Den aktiveres, når det indstillede drejningsmoment er nået.

• For at tænde el-værktøjet skal du trykke tænd/sluk-kontakten (8) indtil anslaget.
• El-værktøjet slukkes automatisk, så snart det indstillede drejningsmoment er nået.
  Hvis tænd/sluk-kontakten (8) slippes for tidligt, nås det forindstillede drejningsmoment ikke.
• Kontrollér regelmæssigt tilspændingsmomentet på skrueforbindelsen, og juster om nødvendigt lukkekoblingen.

Temperaturafhængig overbelastningsbeskyttelse

I tilfælde af overbelastning slukker el-værktøjet, indtil den optimale driftstemperatur er opnået. Slip tænd/slukknappen (8), og tænd el-værktøjet igen for at fortsætte arbejdet.

El-værktøjet drives ikke med optimal virkning, hvis omdrejningstallet er under 50 %. Derfor aktiveres temperaturoverbelastningsbeskyttelsen under visse omstændigheder hurtigere. Hvis der er problemer med indstillingerne, kan du konfigurere et udgangsomdrejningstal på mere end 50 % eller reducere det maksimalt anvendte drejningsmoment.

Arbejdsvejledning

Sæt kun el-værktøjet på møtrikken/skruen i slukket tilstand. Roterende indsatsværktøjer kan skride.

Visning af forskruninger (grøn/rød lysdiode)

Når det forindstillede drejningsmoment er nået, udløses frakoblingsanordningen. LED-visningen (5) lyser grønt. Hvis det forindstillede drejningsmoment ikke er nået, begynder LED-visningen (5) at lyse rødt, og der høres et akustisk signal. Forskruningen skal udføres en gang til.

Gentagelsesbeskyttelse

Når frakoblingsanordningen udløses ved en forskruning, ud- kobles motoren. En genindkobling er først mulig efter 0,7 se- kunders pause. Derved undgår du en utilsigtet efterspæn- ding af forskruninger, der allerede er tilspændt.

Tag akkuen ud af el-værktøjet, før du udfører arbejde på det (f.eks. vedligeholdelse, værktøjsskift, etc.).
Utilsigtet aktivering af tænd/sluk-knappen er forbundet med kvæstelsesfare.
▶ El-værktøj og ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.
- Kontrollér hele el-værktøjet for skader og slitage senest efter 100.000 skrueforbindelser, og kontrollér alle funktioner. Indstil derefter koblingens drejningsmoment igen.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reserve-delstegninger og informationer om reservedele findes også under: www.bosch-pt.com

Bosch-kunderådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til vores produkter og tilbehørsdele.

Produktets 10-cifrede varenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

De anbefalede Li-lon-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg.

Ved forsendelse gennem tredjemand (f.eks.: lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes.

Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter og indpak akkuen på en sådan måde, at den ikke

76 | Svensk

kan bevæge sig i emballagen. Eventuelle mere vidtgående nationale forskrifter skal også overholdes.

Bortskaffelse

El-værktøj, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Udtjent el-værktøj og defekte eller udtjente akkuer/batterier skal bortskaffes separat. Brug det gældende afleveringssystem.

Bortskaffes udstyret ikke korrekt, kan affald af elektrisk og elektronisk udstyr beskadige miljøet og skade menneskers sundhed, hvis det indeholder farlige stoffer.

Akkuer/batterier:

Li-Ion:

Vær opmærksom på anvisningerne i afsnittet "Transport" (se "Transport", Side 75).

Svensk

Säkerhetsanvisningar

Anvisningar om exakthet

Sikkerhetsanvisninger

a) Dette tilbehøret inngår ikke i standard-leveransen.

Tekniske data

Batteridrevet skrumaskin for industri
ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600
Artikkelnummer	3 602 D96 6.0 3 602 D96 6.1 3 602 D96 6.2
Nominell spenning V= 12 12 12
Kapslingsgrad IP 20 IP 20 IP 20
Vekt kg 0,7 0,7 0,7
Batteri (medfølger ikke ved levering) Li-ion Li-ion Li-ion
Anbefalt omgivelsestemperatur ved lading °C 0 ... +35 0 ... +35 0 ... +35
Tillatt omgivelsestemperatur under drift ^A) og ved lagring	°C -20 ... +50 -20 ... +50 -20 ... +50
Anbefalte batterier GBA 12V...	GBA 12V...	GBA 12V...

Norsk|87

Batteridrevet skrumaskin for industri
ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600

Anbefalte Iadere GAL 12...		GAL 12...	GAL 12...
		GAX 18...	GAX 18...

Batteriet må oppbevares ved temperatur fra -20 °C til 50 °C. Du må for eksempel ikke la det ligge i bilen om sommeren. En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut. Følg anvisningene om kassering.

Montering
