PANDUAN PENGGUNA ANGLE EXACT 12V12400 Professional BOSCH

Id Petunjuk-Petunjuk untuk

Penggunaan Orisinal

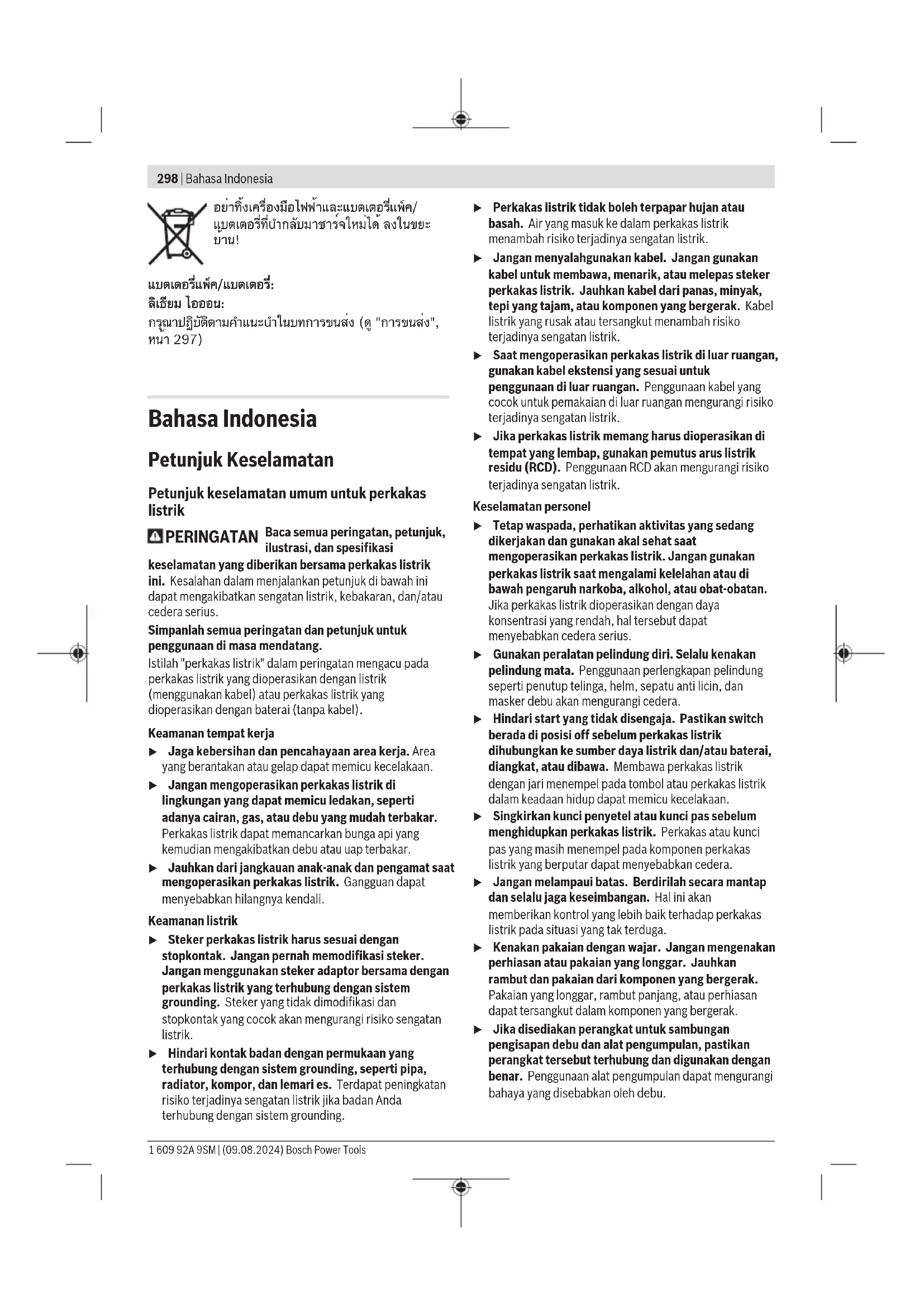

Petunjuk Keselamatan

Petunjuk keselamatan umum untuk perkakas listrik

PERINGATAN

Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi

keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius.

Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang.

Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel).

Keamanan tempat kerja

Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan.
Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu atau uap terbakar.
Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali.

Keamanan listrik

▶ Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menggunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik.

▶ Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding.

▶ Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya sengatan listrik.
Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik.
▶ Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik.
Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik.

Keselamatan personel

▶ Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik saat mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius.

▶ Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera.

▶ Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol atau perkakas listrik dalam keadaan hidup dapat memicu kecelakaan.

Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera.

Jangan melampaui batas. Berdirilah secara mantap dan selalu jika keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga.

Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak.

Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu.

Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik.

Penggunaan dan pemeliharaan perkakas listrik

Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan.
Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki.
▶ Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja.

Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih.

Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik.

Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan.

▶ Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya.

Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga.

Penggunaan dan pemeliharaan perkakas baterai

▶ Isi ulang daya hanya dengan pengisi daya yang ditentukan oleh produsen. Pengisi daya yang sesuai untuk satu jenis set baterai dapat menyebabkan risiko kebakaran apabila digunakan dengan set baterai lain.

▶ Hanya gunakan perkakas listrik dengan set baterai yang dirancang khusus. Penggunaan set baterai lain dapat menyebabkan risiko cedera dan kebakaran.

Apabila set baterai tidak digunakan, jauhkan dari benda logam lainnya, seperti klip kertas, koin, kunci, paku, sekrup, atau benda logam kecil lainnya yang dapat membuat sambungan dari satu terminal ke terminal lainnya. Memendekkan terminal baterai dapat menyebabkan kebakaran atau api.
Cairan dapat keluar dari baterai jika baterai tidak digunakan dengan benar; hindari kontak. Jika terjadi kontak secara tidak disengaja, bilas dengan air. Jika cairan mengenai mata, segara hubungi bantuan medis. Cairan yang keluar dari baterai dapat menyebabkan irritasi atau luka bakar.
Jangan gunakan set baterai atau perkakas yang rusak atau telah dimodifikasi. Baterai yang rusak atau telah dimodifikasi dapat menimbulkan kejadian yang tak terduga seperti kebakaran, ledakan, atau risiko cedera.
Jangan meletakkan set baterai atau perkakas di dekat api atau suhu tinggi. Paparan terhadap api atau suhu di atas 130 °C dapat memicu ledakan.
Ikuti semua petunjuk pengisian daya dan jangan mengisi daya set baterai atau perkakas di luar rentang suhu yang ditentukan dalam petunjuk. Pengisian daya yang tidak tepat atau di luar rentang suhu yang ditentukan dapat merusak baterai dan meningkatkan risiko kebakaran.

Servis

Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik.
Jangan pernah melakukan servis pada baterai yang telah rusak. Servis baterai hanya boleh dilakukan oleh produsen atau penyedia servis resmi.

Petunjuk Keselamatan untuk Obeng

▶ Pegang perkakas listrik pada permukaan gagang isolator saat pengoperasian yang memungkinkan alat pengencang bersentuhan dengan kabel yang tidak terlihat. Menyentuh alat pengencang yang dialiri listrik dapat menyebabkan bagian logam perkakas listrik dialiri listrik, sehingga berisiko mengakibatkan sengatan listrik pada operator.
Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang dirusak dapat mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan barang-barang menjadi rusak.
▶ Pegang perkakas listrik dengan kencang. Saat mengencangkan dan mengendurkan obeng dapat terjadi reaksi torsi yang tinggi sesaat.
▶ Gunakan alat kerja dengan aman. Benda yang ditahan dalam alat pemegang atau bais lebih aman daripada benda yang dipegang dengan tangan.

▶ Sebelum meletakkan perkakas listrik, tunggulah hingga perkakas berhenti berputar. Alat kerja dapat tersangkut dan menyebabkan perkakas listrik tidak dapat dikendalikan.
Asap dapat keluar apabila terjadi kerusakan atau penggunaan yang tidak tepat pada baterai. Baterai dapat terbakar atau meledak. Biarkan udara segar mengalir masuk dan kunjungi dokter apabila mengalami gangguan kesehatan. Asap tersebut dapat mengganggu saluran pernafasan.
Jangan memodifikasi dan membuka baterai. Terdapat risiko korsleting.
▶ Baterai dapat rusak akibat benda-benda lancip, seperti jarum, obeng, atau tekanan keras dari luar. Hal ini dapat menyebabkan terjading hubungan singkat internal dan baterai dapat terbakar, berasap, meledak, atau mengalami panas berlebih.
▶ Hanya gunakan baterai pada produk dari produsen. Hanya dengan cara ini, baterai dapat terlindung dari kelebihan muatan.

Lindungi baterai dari panas, misalnya juga dari paparan sinar matahari dalam waktu yang lama, api, kotoran, air dan kelembapan. Terdapat risiko ledakan dan korsleting.

▶ Segera matikan perkakas listrik jika alat tambahan terkunci. Bersiaplah dengan reaksi tinggi yang menyebabkan sentakan. Alat tambahan akan terkunci jika perkakas listrik mengalami kelebihan beban atau perkakas bergerak miring pada benda kerja.

PERINGATAN

Debu yang dihasilkan selama pengampelasan, penggergajian, pengeboran dan aktivitas serupa dapat bersifat karsinogenik, teratogenik atau mutagenik. Beberapa zat yang terkandung dalam debu ini:

Timbel dalam cat dan pernis; silika kristal dalam batu bata, semen, dan pengerjaan bata lainnya; arsenik dan kromat dalam kayu yang diolah secara kimiawi. Risiko penyakit bergantung pada seberapa sering Anda terpapar zat tersebut. Untuk mengurangi bahaya tersebut, sebaiknya lakukan pengerjaan di ruangan yang berventilasi baik dengan peralatan pelindung yang sesuai (misalnya dengan peralatan pelindung pernafasan yang didesain khusus serta dapat menyaring partikel debu terkecil).

Jangan menyalakan perkakas listrik secara tiba-tiba. Pastikan tombol untuk menghidupkan dan mematikan berada dalam posisi off sebelum memasang baterai. Membawa perkakas listrik dengan jari tangan berada pada tombol untuk menghidupkan dan mematikan atau memasang baterai pada perkakas listrik yang menyala dapat menimbulkan kecelakaan.

▶ Hanya gunakan alat sisipan yang sesuai dan dalam kondisi yang masih baik. Alat sisipan yang rusak dapat menjadi patah dan mengakibatkan cedera pengguna dan kerusakan pada barang.

▶ Pastikan alat terpasang pada dudukan alat kerja saat memasang alat sisipan. Jika alat sisipan tidak dipasang

dengan kencang pada dudukan alat kerja, alat dapat 'terlepas dan menjadi tidak terkendali.

▶ Berhati-hatilah saat memasang sekrup yang panjang, terdapat risiko sekrup meleset tergantung jenis sekrup dan alat sisipan yang digunakan. Seringkali sekrup yang panjang tidak dapat dikendalikan dengan baik, sehingga terdapat bahaya sekrup meleset dan melukai pengguna saat sekrup dipasang dan diputar.
▶ Perhatikan arah putaran yang disetel sebelum menghidupkan perkakas listrik. Jika ingin melepas sekrup dan arah putaran disetel ke arah untuk memasang sekrup, perkakas listrik dapat bergerak kuat dan tak terkendali.
Jangan gunakan perkakas listrik sebagai mesin bor. Perkakas listrik dengan kopling stop tidak cocok digunakan untuk mengebor. Kopling dapat terlepas secara otomatis tanpa peringatan.

Spesifikasi produk dan performa

Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat.

Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian.

Tujuan penggunaan

Perkakas listrik ini cocok digunakan untuk memasang dan melepas sekrup, mur dan benda-benda berulir lainnya dalam batas-batas ukuran dan kemampuan tertentu.

Perkakas listrik ini tidak cocok untuk digunakan sebagai mesin bor.

Ilustrasi komponen

Penomoran ilustrasi komponen mengacu pada gambar perkakas listrik pada halaman grafis.

(1) Alat sisipan ^a)
(2) Dudukan alat kerja ^a)
(3) Kepala obeng siku ^a)
(4) Penggeser untuk penyetelan awal torsi
(5) Display LED penyekrupan
(6) Indikator level pengisian daya baterai
(7) Baterai ^a)
(8) Tombol on/off
(9) Switch arah putaran
(10) Gagang (permukaan genggam berisolator)
(11) Tombol pelepas baterai ^a
(12) Braket penggantung ^a)
(13) Lubang untuk braket penggantung

a) Aksesori ini tidak termasuk dalam lingkup pengiriman standar.

Data teknis

Obeng berdaya baterai untuk industri
ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600
Nomor barang		3 602 D96 6.0	3 602 D96 6.1	3 602 D96 6.2
Tegangan nominal V= 12 12 12
Tingkat perlindungan IP 20 IP 20 IP 20
Berat kg 0,7 0,7 0,7
Baterai (tidak termasuk dalam lingkup pengiriman)		Li-ion Li-ion Li-ion
Suhu sekitar yang direkomendasikan saat pengisian daya	°C 0 ... +35 0 ... +35 0 ... +35
Suhu sekitar yang diizinkan saat pengoperasian ^a) dan saat penyimpanan	°C -20 ... +50 -20 ... +50 -20 ... +50
Baterai yang direkomendasikan GBA 12V... GBA 12V... GBA 12V...
Rekomendasi perangkat pengisi daya GAL 12...			GAL 12...	GAL 12...
		GAX 18...	GAX 18...	GAX 18...
Data teknis tanpa kepala siku
Kecepatan idle n_b^B)	min ^-1	134-670	220-1100	220-1100
Kecepatan putaran Power Boost maksimal ^BIC)	min ^-1	910	1450	1450
Torsi penyekrupan ketat/lunak maks. menurut ISO 5393 ^B)	Nm	1,5-6,0	1,0-3,0	0,5-2,0
Torsi maksimal ^BID)	Nm 6,5	3,0	2,0
Berat ^E)	kg	0,9-1,1	0,9-1,1	0,9-1,1
Data teknis dengan kepala siku 12 V
Nomor barang		0 602 496 020	0 602 496 020	0 602 496 020
		0 602 496 021	0 602 496 021	0 602 496 021
Kecepatan idle n_b^B)	min ^-1	74-370	120-600	120-600
Kecepatan putaran Power Boost maksimal ^BIC)	min ^-1	500	800	800
Torsi penyekrupan ketat/lunak maks. menurut ISO 5393 ^B)	Nm	3,0-10,0	2,0-6,0	1,0-3,5
Torsi maksimal ^BID)	Nm	12,0	6,0	3,5
Berat ^E)	kg	0,9-1,3	0,9-1,3	0,9-1,3
Data teknis kepala siku 180 W
Nomor barang		0 607 453 617	-	-
		0 607 453 618
		0 607 453 620
		0 607 453 630

302 | Bahasa Indonesia

Obeng berdaya baterai untuk industri
ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600

	0 602 496 022
Kecepatan idle n_0^Bj	min^-1	95-480--
Kecepatan putaran Power Boost maksimal^BjC)	min^-1	650--
Torsi penyekrupan ketat/lunak maks. menurut ISO 5393 ^a)	Nm 2,5-8,0--
Torsi maksimal ^(BjD)	Nm 9,0--
Berat ^E)	kg 1,0-1,4--

A) daya terbatas pada suhu < 0 °C

B) diukur pada suhu 20-25 °C dengan baterai GBA 12V 6.0Ah

C) Performa terbatas pada kecepatan putaran < 50%

D) Hanya diperbolehkan dalam siklus pengoperasian: < 5 penyekrupan per menit

E) tergantung pada baterai yang digunakan

Kepala obeng siku Adaptor
	■ 1/4" ■ 3/8" 1/4" Ch●ck			pengganti an cepat ● 1/4"	■ 3/8" Chuck pengganti an cepat ● 1/4"
Nomor barang	0 607 453 617	0 607 453 620	0 607 453 618	0 607 453 630	0 602 496 020	0 602 496 021	0 602 496 022
Torsi untuk penyekrupan ketat/ lunak menurut VDI 2647 ^A)	Nm 27 27 27 27 15 15 20
Torsi pengencangan pada flensa	Nm 20 20 20 20 15 15 20
Berat kg 0,20 0,20 0,20 0,20 0,15 0,15 0,05

A) Homologasi menurut VDI 2647 dapat diunduh pada homepage www.bosch-professional.com. Nilai dapat berbeda-beda bergantung pada produk dan mungkin tunduk pada kondisi lingkungan serta penggunaan. Informasi lebih lanjut pada www.bosch-professional.com/wac.

Baterai

Bosch menjual perkakas listrik berdaya baterai bahkan tanpa baterai yang disertakan. Keterangan apakah lingkup pengiriman perkakas listrik termasuk dengan baterai dapat ditemukan di kemasan.

Mengisi daya baterai

▶ Hanya gunakan pengisi daya yang tercantum pada data teknis. Hanya pengisi daya ini yang sesuai dengan baterai li-ion yang digunakan pada perkakas listrik Anda.

Catatan: Baterai lithium-ion dikirim dalam keadaan terisi daya sebagian berdasarkan peraturan transportasi internasional. Untuk menjamin daya penuh dari baterai, isi daya baterai hingga penuh sebelum menggunakannya untuk pertama kali.

Memasang baterai

Untuk melepas baterai, tekan tombol pelepas baterai dan keluarkan baterai. Jangan melepas baterai dengan paksa.

Indikator level pengisian daya (LED kuning)

Indikator level pengisian daya baterai	Arti
Lampu berkedip + sinyal akustik	Pengisian daya baterai:Hanya 6–8 penyekrupan yang masih dapat dilakukan.
Lampu menyala terus-menerus + sinyal akustik	Kapasitas tidak lagi cukup untuk satu penyekrupan baru atau perkakas listrik mengalami beban berlebih:Perkakas listrik tidak lagi dapat dihidupkan.– Keluarkan baterai dan pasang kembali satu baterai yang terisi daya penuh.
Lampu berkedip	Perkakas listrik terlalu panas dan tidak dapat beroperasi:– Tunggu hingga kedipan berhenti secara otomatis setelah beberapa saat sebelum perkakas listrik digunakan kembali.

Saat memasang baterai (7) dan menekan tombol on/off (8), indikator level pengisian daya baterai akan menampilkan level pengisian daya baterai selama 5 detik.

Indikator level pengisian daya baterai	Kapasitas
Hijau 60–100%
Kuning 30–60%
Merah 0–30%

Petunjuk untuk penanganan baterai yang optimal

Lindungilah baterai dari kelembapan dan air.

Simpan baterai hanya pada rentang suhu antara -20 °C hingga 50 °C. Janganlah meletakkan baterai di dalam mobil, misalnya pada musim panas.

Waktu pengoperasian yang berkurang secara signifikan setelah pengisian daya menunjukkan bahwa baterai telah habis dan perlu diganti.

Perhatikan petunjuk untuk membuang.

Cara memasang

▶ Lepaskan baterai dari perkakas listrik sebelum melakukan pekerjaan apa pun pada perkakas listrik (misalnya perawatan, penggantian alat kerja, dll.). Terdapat risiko cedera apabila tombol on/off ditekan secara tidak sengaja.

Area penggunaan dan penyimpanan

Perkakas listrik hanya boleh digunakan di ruang tertutup. Agar perkakas listrik dapat berfungsi dengan tepat, suhu sekitar sebaiknya berada di antara 0 °C hingga +45 °C dengan kelembapan udara relatif antara 20 hingga 95 % bebas dari kondensasi.

Alat gantungan (lihat gambar A)

Perkakas listrik dapat digantungkan pada alat gantungan dengan braket penggantung (12).

- Pasang braket penggantung (12) pada perkakas listrik dan kunci braket penggantung ke dalam lubang (13).

▶ Periksa kondisi klip gantungan dan kait di dalam alat gantungan secara rutin.

Pemasangan kepala siku 180 W (lihat gambar B)

Adaptor dan kepala obeng siku yang sesuai (lihat „Data teknis“, Halaman 301) harus dipasang terlebih dulu pada obeng siku berdaya baterai untuk industri.

• Pasang kepala siku 180 W pada adaptor dan kencangkan dengan kunci pas (16) pada kunci pas datar mur (14). Tahan dengan kunci pas (17) pada kunci pas datar adaptor (15).
  Ulir dan ulir flensa harus bebas dari minyak, selain itu torsi yang sesuai (lihat „Data teknis“, Halaman 301) harus diterapkan sehingga kepala siku tidak dapat mengendur.
• Putar mur penahan (18) ke arah panah a (ulir kiri) sepenuhnya ke belakang.
• Kini putar adaptor ke arah panah a (ulir kiri) sepenuhnya ke belakang.
  Jangan pernah mengencangkan perkakas listrik pada rangka housing.
• Putar kembali adaptor ke kanan hingga kepala siku berada pada posisi yang diinginkan, maksimal 360°.
• Pasang adaptor pada posisi tersebut dengan memutar mur penahan (18) ke arah panah c dengan alat yang sesuai (kunci pas kait DIN 1810 bentuk B ukuran 25/28) berlawanan dengan adaptor. Kencangkan mur penahan (18) dengan torsi pengencangan yang sesuai (lihat „Data teknis“, Halaman 301). Untuk itu, alat yang sesuai harus digunakan untuk menahan.
  Ulir dan ulir flensa harus bebas dari minyak, selain itu torsi yang sesuai (lihat „Data teknis“, Halaman 301) harus diterapkan sehingga kepala siku tidak dapat mengendur.
• Kencangkan perkakas listrik dengan kunci pas (17) pada kunci pas datar (15) adaptor.

Pemasangan kepala siku 12 V (lihat gambar C)

Kepala obeng siku yang sesuai (lihat „Data teknis“, Halaman 301) harus dipasang terlebih dulu pada obeng siku berdaya baterai untuk industri.

Kepala obeng siku (3) dengan dudukan alat (2) dapat disetel sebesar 360° tanpa tahapan.

- Putar mur penahan (18) ke arah panah a (ulir kiri) sepenuhnya ke belakang.

Jangan pernah mengencangkan perkakas listrik pada rangka housing.

- Putar kepala obeng siku (3) ke arah panah d pada flensa hingga maksimal. Kemudian putar kembali ke arah b hingga sudut kerja yang diinginkan tercapai, tetapi maksimal sebanyak satu kali sebesar 360°.

- Pasang kepala obeng siku (3) pada posisi tersebut dengan memutar mur penahan (18) ke arah panah c dengan alat yang sesuai (kunci pas kait DIN 1810 bentuk B ukuran 25/28) berlawanan kepala obeng siku. Kencangkan mur penahan (18) dengan torsi pengencangan yang sesuai (lihat „Data teknis“, Halaman 301). Untuk itu, alat yang sesuai (kunci pas kait DIN 1810 bentuk B ukuran 20/22) harus digunakan untuk memasang dan menahannya ke dalam lubang kepala siku.

304 | Bahasa Indonesia

Ulir dan ulir flensa harus bebas dari minyak, selain itu torsi yang sesuai (lihat „Data teknis“, Halaman 301) harus diterapkan sehingga kepala siku tidak dapat mengendur.

Penyesuaian kepala siku 12 V

Kepala obeng siku (3) dengan dudukan alat (2) dapat disetel sebesar 360° tanpa tahapan.

• Lepas mur penahan (18) dengan cara memasang menggunakan alat yang sesuai (kunci pas kait DIN 1810 bentuk B ukuran 25/28) ke dalam lubang mur penahan dan memutarnya ke arah panah a (ulir kiri). Untuk itu, alat yang sesuai (kunci pas kait DIN 1810 bentuk B ukuran 20/22) harus digunakan untuk memasang dan menahannya ke dalam lubang kepala siku.
  Jangan pernah mengencangkan perkakas listrik pada rangka housing.
• Putar kepala obeng siku (3) ke arah panah b hingga sudut kerja yang diinginkan tercapai, tetapi maksimal satu kali sebesar 360°.
• Kencangkan kepala obeng siku (3) di posisi ini dengan memutar mur penahan (18) ke arah panah c berlawanan kepala obeng siku. Kencangkan kembali mur penahan (18) dengan torsi pengencangan yang sesuai (lihat „Data teknis“, Halaman 301). Untuk itu, alat yang sesuai harus digunakan untuk memasang dan menahannya ke dalam lubang kepala siku.
  ▶ Ulir dan ulir flensa harus bebas dari minyak, selain itu torsi yang sesuai (lihat „Data teknis“, Halaman 301) harus diterapkan sehingga kepala siku tidak dapat mengendur.

Konfigurasi perkakas listrik

Dengan bantuan perangkat lunak BOSCH EXACT

Configurator mulai versi 5.2 ke atas, berbagai pengaturan (misalnya kecepatan putaran, tingkat penyekrupan, perlindungan terhadap pengulangan) dapat dikonfigurasi pada perkakas listrik. Untuk melakukannya, perkakas listrik harus disambungkan ke PC melalui antarmuka USB. Untuk itu, gunakan kabel USB:

USB 2.0 tipe A/Micro-USB 2.0 tipe B

• Berpelindung ganda
• Panjang maks. 1 m
  Saat mengonfigurasi melalui antarmuka USB, gangguan radio dapat terjadi di luar lingkungan industri.
  ▶ Untuk itu, perhatikan semua petunjuk keselamatan dan intruksi pada petunjuk pengoperasian perangkat lunak.

Mengganti alat kerja pada kepala sekrup dengan persegi eksternal (lihat gambar D)

Memasang alat sisipan

- Tekan pin pada persegi dudukan alat (2) ke dalam, misalnya dengan bantuan obeng kecil dan dorong alat sisipan (1) ke persegi. Perhatikanlah bahwa pin terkunci dalam lubang alat sisipan.

Melepaskan alat sisipan

- Tekan pin yang berada di lubang alat sisipan (1) ke dalam dan tarik alat sisipan dari dudukan alat (2).

Mengganti alat kerja pada kepala obeng dengan sekrup heksagon (lihat gambar E)

Memasang alat sisipan

- Masukkan alat sisipan (1) ke sekrup heksagon dudukan alat (2) hingga terkunci.

Melepaskan alat sisipan

- Tarik alat sisipan (1) dari dudukan alat (2) jika perlu dengan bantuan tang.

Mengganti alat kerja pada kepala kerja dengan chuck penggantian cepat (lihat gambar F)

Memasang alat sisipan

Hanya gunakan alat sisipan dengan gagang yang cocok (1/4"-bersegi enam).

• Tarik selubung dari cekaman alat kerja yang dikunci dan dibuka dengan tangan (19) ke depan.
• Pasang alat sisipan (1) ke dalam dudukan alat kerja (2) dan lepas kembali cekaman ala kerja yang dikunci dan dibuka dengan tangan.

Melepaskan alat sisipan

• Tarik selubung dari cekaman alat kerja yang dikunci dan dibuka dengan tangan (19) ke depan.
• Keluarkan alat sisipan (1) dari dudukan alat kerja (2) dan lepas kembali cekaman alat kerja yang dikunci dan dibuka dengan tangan.

Penggunaan

Sebelum menghidupkan perkakas listrik, sebaiknya setel terlebih dulu arah putaran dengan switch arah putaran (9): Perkakas listrik hanya dapat dihidupkan jika switch arah putaran (9) tidak berada di posisi tengah (Tombol pengaman on).

Mengatur arah putaran (lihat gambar G)

• Arah putaran ke kanan: Untuk memasang sekrup, tekan switch arah putaran (9) ke kiri hingga maksimal.
• Arah putaran ke kiri: Untuk melonggarkan atau melepas sekrup, tekan switch arah putaran (9) ke kanan hingga maksimal.

Mengatur torsi (lihat gambar H)

Torsi bergantung pada kekencangan awal pegas kopling stop. Kopling stop mulai berfungsi jika torsi yang diatur tercapai baik dalam arah putaran ke kanan maupun ke kiri. Untuk mengatur torsi tunggal, hanya gunakan alat penyetel (20) yang disertakan.

• Geser penutup kopling ke belakang.
• Pasang alat penyetel (20) ke dalam tonjolan kecil (cakram penyetel (21)) kopling dan putar alat penyetel (20).

Putaran searah jarum jam menghasilkan torsi yang lebih tinggi, putaran berlawanan arah jarum jam menghasilkan torsi yang lebih rendah.

- Keluarkan alat penyetel (20). Geser penutup kopling hingga lubang tertutup guna melindungi kopling dari kontaminasi.

Catatan: Pengaturan yang diperlukan bergantung pada jenis sambungan penyekrupan dan sebaiknya dilakukan uji coba untuk menentukan pengaturan yang terbaik. Periksa uji coba penyekrupan dengan kunci torsi.

▶ Atur torsi hanya dalam batas-batas kemampuan tertentu, jika tidak, kopling stop tidak akan berfungsi.
▶ Periksa torsi pada sambungan sekrup secara rutin dan atur kembali kopling stop jika diperlukan.

Mengaktifkan/menonaktifkan perkakas listrik

Obeng dilengkapi dengan kopling stop yang bergantung pada torsi dan dapat diatur dalam rentang tertentu. Kopling ini bereaksi ketika torsi yang diatur tercapai.

• Untuk menghidupkan perkakas listrik, tekan tombol on/off (8) hingga maksimal.
• Perkakas listrik mati secara otomatis begitu torsi yang diatur tercapai.

Jika tombol on/off (8) dilepas terlalu dini, torsi yang telah diatur sebelumnya tidak tercapai.
▶ Periksa torsi pada sambungan sekrup secara rutin dan atur kembali kopling stop jika diperlukan.

Pelindung beban berlebih yang bergantung suhu

Saat kelebihan beban, perkakas listrik akan mati hingga beban kembali ke rentang suhu pengoperasian optimal. Untuk melanjutkan pengerjaan, lepaskan tombol on/off (8) dan hidupkan kembali perkakas listrik.

Perkakas listrik tidak dioperasikan dengan tingkat efisiensi yang optimal di bawah kecepatan putaran 50%. Dengan demikian, perlindungan suhu tinggi dapat diaktifkan lebih awal. Jika terdapat masalah dengan pengaturan ini, konfigurasi kecepatan output di atas 50% atau kurangi torsi maksimal yang digunakan.

Petunjuk pengoperasian

▶ Pasang perkakas listrik pada mur/sekrup hanya saat dalam keadaan mati. Alat sisipan yang berputar dapat tergelincir.

Penanda penyekrupan (Lampu LED berwarna hijau/merah)

Jika torsi yang disetel sebelumnya berhasil, kopling stop akan mulai berfungsi. Lampu penanda LED (5) menyala hijau.

Jika torsi yang disetel sebelumnya tidak berhasil, lampu penanda LED (5) akan menyala merah dan sinyal akustik akan berbunyi. Penyekrupan harus diulangi sekali lagi.

Perlindungan dari pengulangan

Jika selama menyekrup kopling stop beroperasi, motor akan mati sendiri. Perkakas listrik dapat dihidupkan kembali setelah berhenti selama 0,7 detik. Dengan demikian,

penyekrupan yang sudah kencang tidak akan kembali dikencangkan secara tiba-tiba.

Perawatan dan servis

Perawatan dan pembersihan

▶ Lepaskan baterai dari perkakas listrik sebelum melakukan pekerjaan apa pun pada perkakas listrik (misalnya perawatan, penggantian alat kerja, dll.). Terdapat risiko cedera apabila tombol on/off ditekan secara tidak sengaja.
▶ Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman.
▶ Periksa seluruh perkakas listrik dari kerusakan dan keausan serta periksa semua fungsinya setidaknya setiap 100000 penyekrupan. Kemudian, sesuaikan kembali torsi kopling.

Layanan pelanggan dan konsultasi penggunaan

Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di: www.bosch-pt.com

Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya.

Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk.

Indonesia

PT Robert Bosch Indonesia

Alamat layanan lainnya dapat ditemukan di:

Baterai li-ion yang direkomendasikan tunduk pada persyaratan terkait peraturan tentang bahan-bahan yang berbahaya. Baterai dapat diangkut di jalan oleh penggunanya tanpa pembatasan lebih lanjut.

Pada pengiriman oleh pihak ketiga (misalnya transportasi udara atau perusahaan ekspedisi), persyaratan terkait pengemasan dan pemberian tanda harus diperhatikan. Dalam hal ini, diperlukan konsultasi dengan ahli bahan-bahan berbahaya saat menyiapkan barang pengiriman.

Kirimkan baterai hanya jika housing-nya tidak rusak. Tutup bagian-bagian yang terbuka dan kemas baterai agar tidak bergerak-gerak di dalam kemasan. Taatilah peraturan-

306 | Tiếng Việt

peraturan nasional lainnya yang mungkin lebih rinci yang berlaku di negara Anda.

Cara membuang

Perkakas listrik, baterai, aksesori dan kemasan harus didaur ulang dengan cara yang ramah lingkungan.

Jangan membuang perkakas listrik, aki/baterai ke dalam sampah rumah tangga!

Baterai:

Li-ion:

Perhatikanlah petunjuk-petunjuk dalam bab Transpor (lihat „Transpor“, Halaman 305).

Tiếng Việt

Hướng dẫn an toàn
