BRUKSANVISNING ANGLE EXACT 12V12400 Professional BOSCH

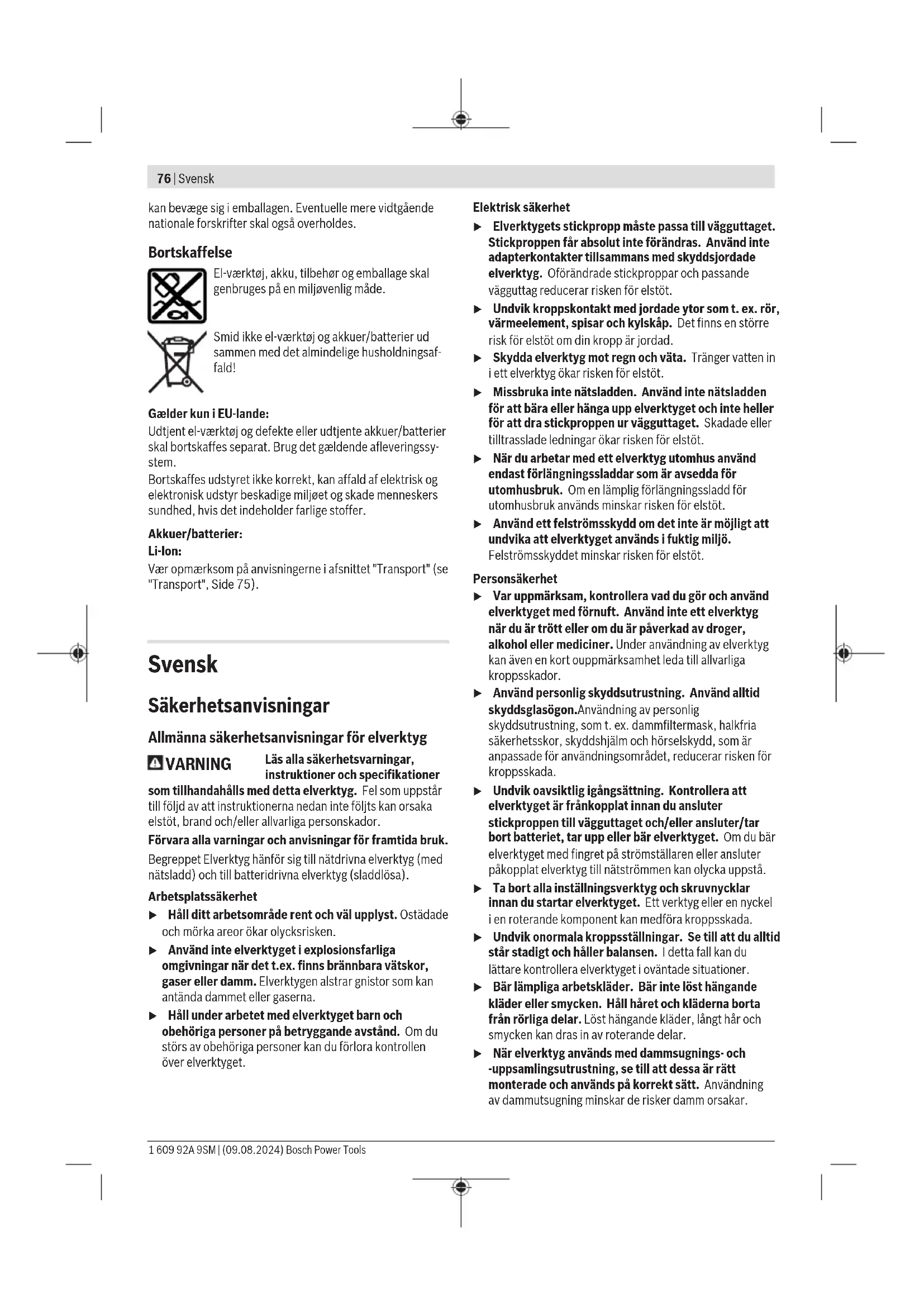

Allmänna säkerhetsanvisningar för elverktyg

WARNING

Läs alla säkerhetsvarningar, instruktioner och specifikationer

som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet

Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

Personsäkerhet

• Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
  Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada.
  Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
  Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
  ▶ Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
  Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
  När elverktyg används med dammsugnings- och -upsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgård kan leda till allvarlig personskada inom bråkdelen av en sekund.

Korrekt användning och hantering av elverktyg

▶ Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
▶ Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

Omsorgsfull hantering och användning av sladdlösa elverktyg

▶ Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand.
Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.

Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.
Använd inte batteriet eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador.
Exponera inte ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130 °C kan leda till explosion.
Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som specificeras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det specificerade området kan skada batteriet och öka brandrisken.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.
- Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.

Säkerhetsanvisningar för skruvdragare

Håll elverktyget i de isolerade gripytorna när du utför ett arbete där skärtillbehören kan komma i kontakt med dolda kablar. Vid kontakt med en strömförande ledning kan oskyddade metalldelar på verktyget som är strömförande ge operatören en elektrisk stöt.
Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador.
Håll i elverktyget väl. Vid åtdragning eller lossning av skruvar kan höga reaktionsmoment uppstå under korta ögonblick.
Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspanningsanordning eller ett skruvstycke hålls säkrare än med handen.
Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget.
- Vid skador och felaktig användning av batteriet kan ångor träda ut. Batteriet kan börja brinna eller explodera. Tillför friskluft och kontakta läkare vid besvär. Ångorna kan leda till irritation i andningsvägarna.
▶ Batteriet får inte öppnas eller ändras. Detta kan leda till kortslutning.
▶ Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En

78 | Svensk

intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet.

Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning.

Skydda batteriet mot hög värme som t. ex. längre solbestrålning, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk.

- Om insatsverktyget läser i arbetsstycket, slå från elverktyget. Var beredda på stora reaktionsmoment, som förorsakar ett backslag. Insatsverktyget läser i arbetsstycket när elverktyget överbelastas eller när det fastnar i arbetsstycket.

WARNING

Dammet som uppstår vid smärgling, sågning, slipning,

borrning och liknande kan vara cancerframkallande, teratogent eller genförändrande. Några av de ämnen som ingår i dessa damm är:

Bly i blyhaltiga färger och lacker; kiseldioxidglas i tegel, cement och andra murverk; arsenik och kromater i kemiskt behandlat trä. Sjukdomsrisken beror på hur ofta du utsätts för dessa ämnen. För att reducera risken, arbeta endast i välventilerade utrymmen med lämplig skyddsutrustning (t.ex. med särskilda munskydd som filtrerar ut även de minsta dammpartiklar).

▶ Undvik oavsiktlig påslagning. Kontrollera att strömbrytaren befinner sig i avstängt läge innan du sätter i ett batteri. Om elverktyget blir buret med ett finger på strömbrytaren eller om batteriet sätts in i ett påslaget elverktyg kan det leda till olyckor.
Använd endast felfria insatsverktyg utan slitage. Defekta insatsverktyg kan exempelvis gå av och leda till personskador och materiella skador.
- Kontrollera efter insättning att insatsverktyget sitter stadigt i verktygsfästet. Om insatsverktyget inte är stadigt kopplat till verktygsfästet kan det lossna och röra sig okontrollerat.
Var försiktig vid indragning av längre skruvar, risk för glidning beroende på skruvtyp och det insatsverktyg som används. Långa skruvar är svårare att kontrollera och fara för att de glider och orsakar skador föreligger.
- Kontrollera inställd rotationsriktning innan du startar elverktyget. Om du till exempel vill lossa en skruv och rotationsriktningen är inställd så att skruven skruvas in kan det leda till okontrollerade rörelser hos elverktyget.
Använd inte elverktyget som borrmaskin. Elverktyg med avstängningskoppling är inte avsedd för borning. Kopplingen kan stängas av automatiskt och utan förvarning.

Produkt- och prestandabeskrivning

Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för in- och utdragning av skruvar, muttrar och andra gängor inom angivet mått- och effektområde.

Elverktyget är endast avsett för industriell användning. Elverktyget är inte lämpligt för användning som borrmaskin.

Illustrerade komponenter

Numreringen av de avbildade komponenterna refererar till framställningen av elverktyget på grafiksidan.

(1) Insatsverktyg ^a)
(2) Verktygsfäste ^a)
(3) Vinkelskruvhuvud ^a)
(4) Reglage för vridmomentsförval
(5) LED-indikering skruvanslutning
(6) Indikering batteristatus
(7) Batteri ^a)
(8) På-/av-strömbrytare
(9) Riktningsomkopplare
(10) Handtag (isolerad greppyta)
(11) Batteri-upplåsningsknapp ^a)
(12) Upphängningsbygel ^a)
(13) Hål för upphängningsbygel
(14) Nyckeltag på kupolmuttern ^a)
(15) Nyckeltag på vinkelhuvudets fläns ^a)
(16) U-nyckel nyckelvidd 27 mm ^4
(17) U-nyckel nyckelvidd 22 mm ^4
(18) Kontramutter ^a)
(19) Snabbchuck ^a)
(20) Justeringsverktyg ^a
(21) Justeringsskiva
(22) USB-skydd
a) Dessa tillbehör ingår inte i standard leveransen.

Tekniska data

Sladdlös industriskruvdragare

ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600

Artikelnummer

3 602 D96 6.0 3 602 D96 6.1 3 602 D96 6.2

Märkspänning V= 12 12 12

Sladdlös industriskruvdragare
ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600

Skyddsklass IP 20 IP 20 IP 20
Vikt kg 0,7 0,7 0,7
Batteri (ingår inte i leveransomfattningen) Li-jon Li-jon Li-jon
Rekommenderad omgivningstemperatur vid laddning	°C 0 ... +35 0 ... +35 0 ... +35
Tillåten omgivningstemperatur vid driftA) och vid lagring	°C -20 ... +50 -20 ... +50 -20 ... +50
Rekommenderade batterier GBA 12V... GBA 12V... GBA 12V...
Rekommenderade laddare GAL 12...		GAL 12...	GAL 12...
	GAX 18...	GAX 18...	GAX 18...

Tekniska data utan vinkelhuvud

Obelastat varvtal n_0^B)	v/min 134-670 220-1100 220-1100
Max. varvtal Power Boost ^B)(C)	v/min 910 1450 1450
Max. vridmoment för hård/mjuk skruvdragning enligt ISO 5393 ^B)	Nm	1,5-6,0	1,0-3,0	0,5-2,0
Max. vridmoment ^B)(D)	Nm 6,5 3,0 2,0
Vikt ^E)	kg	0,9-1,1	0,9-1,1	0,9-1,1

Tekniska data med 12 V-vinkelhuvud

Artikelnummer		0 602 496 020	0 602 496 020	0 602 496 020
		0 602 496 021	0 602 496 021	0 602 496 021
Obelastat varvtal n_0^B)	v/min	74-370	120-600	120-600
Max. varvtal Power Boost ^B(C)	v/min	500	800	800
Max. vridmoment för hård/mjuk skruvdragning enligt ISO 5393^B)	Nm	3,0-10,0	2,0-6,0	1,0-3,5
Max. vridmoment ^B(D)	Nm	12,0	6,0	3,5
Vikt ^E)	kg	0,9-1,3	0,9-1,3	0,9-1,3

Teknisk information 180 W-vinkelhuvud

Artikelnummer		0 607 453 617	-	-
		0 607 453 618
		0 607 453 620
		0 607 453 630
		0 602 496 022
Obelastat varvtal n_0^B)	v/min	95–480	-	-
Max. varvtal Power Boost ^B)(C)	v/min 650		-	-
Max. vridmoment för hård/mjuk skruvdragning enligt ISO 5393 ^B)	Nm	2,5–8,0	-	-
Max. vridmoment ^B(D)	Nm 9,0		-	-
Vikt ^E)	kg	1,0–1,4	-	-

A) begränsad effekt vid temperaturer < 0 °C

B) Uppmätt vid 20-25 °C med batteri GBA 12V 6.0Ah.

C) Begränsad effekt vid varvtal < 50 %

D) Endast möjligt i cykeldrift: < 5 skruvdragningar per minut

E) i relation till använt batteri

80 | Svensk

Vinkelskruvhuvud Adapter
	■ 1/4" ■ 3/8" 1/4" Snabbchu			ck 1/4"	■ 3/8" Snabbchu
					ck 1/4"
Artikelnummer	0 607 453617	0 607 453620	0 607 453618	0 607 453630	0 602 496020	0 602 496021	0 602 496022
Vridmoment hård/mjukskruvdragning enligt VDI 2647A)	Nm 27 27 27 27 15 15 20
Åtdragningsmoment på fläns Nm 20 20 20 15 15 20
Vikt kg 0,20 0,20 0,20 0,20 0,15 0,15 0,05

A) Godkännande enligt VDI 2647 kan laddas ner från webbsidan www.bosch-professional.com.
Värdena kan variera beroende på produkt och är beroende av användnings- och omgivningsvillkor. Mer information finns på www.bosch-professional.com/wac.

Buller-/vibrationsdata

Bullernivåvärde beräknat enligt EN 62841-2-2.

Den A-klassade bullernivån för verktyget är i normalfall mindre än 70 dB(A). Bullernivån vid arbetet kan överskrida angivna värden. Bär hörselskydd!

Totala vibrationsvärden a_h (vektorsumma för tre riktningar) och osäkerhet K fastställd motsvarande EN 62841-2-2: Åtdragning av skruvar och muttrar. Maximalt tilläten storlek a_h < 2,5 m/s^2, K = 1,5 m/s^2

Den vibrationsnivå och det bullervärde som anges i dessa anvisningar har uppmätts enligt en mätmetod som normerats och kan användas för att jämföra elverktyg med varandra. Mätmetoden är även lämplig för preliminär bedömning av vibrations- och bullernivån.

Den angivna vibrations- och bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- och bullernivån avvika. Då kan vibrations- och bullernivån under arbetsperioden öka betydligt under hela arbetstiden.

För en exakt bedömning av vibrations- och bullernivån bör även de tider beaktas när elverktyget är avständt eller är igång, men inte används. Detta reducerar vibrations- och bullerbelastningen för den totala arbetsperioden betydligt. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.

Sänkning av varvtalet (särskilt under 50 %), kan ha en minskning av det maximala vridmomentet som följd. Det ökade varvtalet vid Power Boost kan inverka på exaktheten och avstängningsförhållandet. Det kan hända att kopplingarna kuggar över.

Maskinfunktionsundersökningar utförs normalt vid 600 v/min enl. VDI 2647.

Ändrat varvtal och/eller vridmomentet kan inverka på exaktheten.

Maskinfunktionen måste testas med den aktuella inställningen.

Batteri

Bosch säljer batteridrivna elverktyg även utan batteri. Om det ingår ett batteri i leveransen av ditt elverktyg kan du se på förpackningen.

Ladda batteriet

Använd endast de laddare som anges i tekniska data. Endast denna typ av laddare är anpassad till det litiumjonbatteri som används i elverktyget.

Observera: litiumjonbatterier levereras delvis laddade enligt internationella transportföreskrifter. För full effekt ska batteriet laddas helt innan första användningen.

Sätta in batteriet

Skjut in det laddade batteriet i batterihållaren tills det sitter fast.

För att ta ut batteriet, tryck på upplåsningsknappen och dra ut batteriet. Bruka inte våld.

Indikering batteristatus (gul LED)

Indikering batteristatus	Betydelse
Blinkande lampa + akustisk signal	Ladda batteriet:Endast ytterligare 6–8 skruvdragningar möjliga.
Fast ljus + akustisk signal	Kapaciteten är inte tillräcklig för en ny skruvdragning eller elverktyget har överbelastats:Elverktyget kan inte längre startas.- Ta ut batteriet och sätt in ett fulladdat batteri.
Blinkande ljus	Elverktyget är överhettat och har stängts av:- Vänta tills blinkningen slocknar automatiskt efter kort tid innan du startar elverktyget igen.

Vid isättning av batteriet (7) och ett tryck på på/-avströmbrytaren (8) visar indikeringen för batteristatus batteriets laddningsnivå i 5 sekunder.

Indikering batteristatus Kapacitet

Grön 60–100 %

Gul 30–60 %

Röd 0–30 %

Anvisningar för korrekt hantering av batterimodulen

Skydda batterimodulen mot fukt och vatten.

Batteriet får endast lagras inom ett temperaturområde mellan -20 °C till 50 °C. Låt därför inte batterimodulen t. ex. på sommaren ligga kvar i bilen.

Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya.

Beakta anvisningarna för avfallshantering.

Montage

Ta ut batteriet ur elverktyget innan alla arbeten på det (t.ex. underhåll, verktygsbyte, osv.). Om strömbrytaren oavsiktligt påverkas finns risk för personskada.

Drifts- och förvaringsvillkor

Elverktyget är endast avsett för drift i stängda utrymmen. För felfri drift ska tillåten omgivningstemperatur ligga mellan 0 °C och +45 °C, vid en tillåten relativ luftfuktighet mellan 20 och 95 % fritt från kondensering.

Upphängningsanordning (se bild A)

Med upphängningsbygeln (12) kan elverktyget hängas upp i en upphängningsanordning.

- Lägg upp upphängningsbygeln (12) på elverktyget och låt bygeln snäppa fast i hålen (13).

- Kontrollera regelbundet upphängningsbygelns och krokens tillständ.

Montering av 180 W-vinkelhuvud (se bild B)

För dessa sladdlösa industri-vinkelskruvdragare måste först en adapter och passande vinkelskruvhuvud (se „Tekniska data“, Sidan 78) monteras.

- Sätt 180 W-vinkelhuvudet på adaptern och dra åt den med en U-nyckel (16) på kupolmutterns nyckelyta (14). Håll emot med U-nyckeln (17) på adapterns (15) nyckelyta.

Gänga och flänsgänga måste vara fettfria, och rätt vridmoment (se „Tekniska data“, Sidan 78) måste användas för att vinkelhuvudet inte ska kunna lossna.

- Skruva kontramuttern (18) i pilens riktning a (vänstergängad) helt bakåt.

- Skruva nu adaptern i pilens riktning a (vänstergångad) helt bakåt.

▶ Spänn aldrig elverktyget på höljets delar.

• Skruva tillbaka adaptern åt höger tills vinkelhuvudet befinner sig i önskad position, max. 360°.
• Fixera adaptern i denna position genom att skruva kontramuttern (18) i pilens riktning c med lämpligt verktyg (haknyckel DIN 1810 form B storlek 25/28) mot adaptern. Dra åt kontramuttern (18) med rätt åtdragningsmoment (se „Tekniska data“, Sidan 78). Håll emot med lämpligt verktyg.
  Gänga och flänsgänga måste vara fettfria, och rätt vridmoment (se „Tekniska data“, Sidan 78) måste användas för att vinkelhuvudet inte ska kunna lossna.
• Håll fast elverktyget med U-nyckeln (17) på nyckelytan (15) på adaptern.

Montering av 12 V-vinkelhuvud (se bild C)

För dessa sladdlösa industri-vinkelskruvdragare måste passande vinkelskruvhuvud (se „Tekniska data“, Sidan 78) monteras.

Vinkelskruvhuvudet (3) med verktygsfäste (2) kan justeras steglöst i 360°.

- Skruva kontramuttern (18) i pilens riktning a (vänstergängad) helt bakåt.

▶ Spänn aldrig elverktyget på höljets delar.

- Skruva vinkelskruvhuvudet (3) i pilens riktning d, till anslag på flänsen. Skruva sedan tillbaka i riktning b tills önskad arbetsvinkel har uppnätts, men max. ett varv i 360°.

- Fixera vinkelskruvhuvudet (3) i denna position genom att dra åt kontramuttern (18) i pilens riktning c med lämpligt verktyg (haknyckel DIN 1810 form B storlek 25/28) mot vinkelskruvhuvudet. Dra åt kontramuttern (18) med rätt åtdragningsmoment (se „Tekniska data“, Sidan 78). Använd lämpligt verktyg (haknyckel DIN 1810 form B storlek 20/22) fasthakad i en öppning på vinkelhuvudet och håll emot.

Gänga och flänsgänga måste vara fettfria, och rätt vridmoment (se „Tekniska data“, Sidan 78) måste användas för att vinkelhuvudet inte ska kunna lossna.

Justering av 12 V-vinkelhuvudet

Vinkelskruvhuvudet (3) med verktygsfäste (2) kan justeras steglöst i 360°.

- Lossa kontramuttern (18) genom att haka fast lämpligt verktyg (haknyckel DIN 1810 form B storlek 25/28) i en öppning på kontramuttern och skruva i pilens riktning a (vänstergångad). Använd lämpligt verktyg (haknyckel DIN 1810 form B storlek 20/22) fasthakad i en öppning på vinkelhuvudet och håll emot.

▶ Spänn aldrig elverktyget på höljets delar.

- Skruva vinkelskruvhuvudet (3) i pilens riktning b tills önskad arbetsvinkel har uppnåtts, men max en gång i 360°.

- Fixera vinkelskruvhuvudet (3) i denna position genom att skruva kontramuttern (18) i pilens riktning c mot vinkelskruvhuvudet. Dra åt kontramuttern (18) igen med rätt åtdragningsmoment (se „Tekniska data“, Sidan 78).

82 | Svensk

Använd lämpligt verktyg för att haka fast och hålla emot i en öppning på vinkelhuvudet.

Gänga och flänsgänga måste vara fettfria, och rätt vridmoment (se „Tekniska data“, Sidan 78) måste användas för att vinkelhuvudet inte ska kunna lossna.

Konfigurera elverktyget

Med hjälp av programmet BOSCH EXACT Configurator version 5.2 och senare kan olika inställningar (t.ex. varvtal, skruvsteg, upprepningsskydd) konfigureras på elverktyget. Då måste elverktyget anslutas till datorn via USB-porten. Använd en USB-kabel: USB 2.0 typ A/Micro-USB 2.0 typ B

- Dubbelisolerad

- Max. längd 1 m

Vid konfiguration via USB-porten kan trådlösa störningar förekomma utanför industriell omgivning.

▶ Beakta alla säkerhetsanvisningar och andra anvisningar i programvarans bruksanvisning.

Verktygsbyte vid skruvhuvud med fyrkant (se bild D)

Insättning av tillsatsverktyg

– Tryck stiftet inåt mot fyrkanten på verktygsfästet (2), t.ex. med hjälp av en smal skruvmejsel, och skjut tillsatsverktyget (1) över fyrkanten. Se till att stiftet snäpper fast i spåret på tillsatsverktyget.

Borttagning av insatsverktyget

- Tryck stiftet inåt i spåret på tillsatsverktyget (1) och dra tillsatsverktyget från verktygsfästet (2).

Verktygsbyte vid skruvhuvud med sexkant (se bild E)

Insättning av tillsatsverktyg

- Sätt tillsatsverktyget (1) i sexkanten på verktygsfästet (2), tills den snäpper fast hörbart.

Borttagning av insatsverktyget

- Dra tillsatsverktyget (1) från verktygsfästet (2), vid behov med hjälp av en tång.

Verktygsbyte vid skruvhuvud med snabbchuck (se bild F)

Insättning av insatsverktyg

Använd endast tillsatsverktyg med passande ände (1/4"-sexkant).

- Dra snabbchuckens hylsa (19) framåt.

- Sätt in tillsatsverktyget (1) i verktygsfästet (2) och släpp snabbchucken igen.

Borttagning av insatsverktyget

- Dra snabbchuckens hylsa (19) framåt.

- Ta tillsatsverktyget (1) ur verktygsfästet (2) och släpp snabbchucken igen.

Drift

När du vill starta elverktyget måste du först ställa in rotationsriktningen med riktningsomkopplingen (9): Elverktyget startar endast om riktningsomkopplingen (9) inte står i mitten (startspärr).

Ställa in rotationsriktningen (se bild G)

- Högergång: För att skruva in skruvar skjuter du rotationsriktningsomkopplaren (9) till vänster ända till anslaget.

- Vänstergång: För att lossa eller skruva ut skruvar skjuter du rotationsriktningsomkopplaren (9) till höger ända till anslag.

Ställa in vridmoment (se bild H)

Vridmomentet beror på avstängningskopplingens fjäderförspänning. Avstängningskopplingen utlöser när inställt vridmoment uppnås, både i höger- och vänstergång. Använd endast medföljande justeringsverktyg (20) för inställning av individuellt vridmoment.

- Skjut kopplingens skydd bakåt.

- Sätt in justeringsverktyget (20) i den lilla utbuktningen (justeringsskiva (21)) på kopplingen och vrid justeringsverktyget (20).

Vridning medsols ger ett högre vridmoment, vridning motsols ger ett lägre vridmoment.

- Ta bort justeringsverktyget (20). Skjut kopplingens skydd tills öppningen är stängd för att skydda kopplingen mot smuts.

Observera: Den inställning som krävs är beroende av typen av skruvförbindelse och kan enklast fastställas med praktiska försök. Kontrollera en provskruvning med en vridmomentnyckel.

Ställ endast in vridmomentet inom angivet effektområde, eftersom avstängningskopplingen annars inte reagerar.

- Kontrollera regelbundet vridmomentet hos skruvförbandet och ställ ev. in avstängningskopplingen på nytt.

In- och urkoppling

Skruvdragaren har en avstängningskoppling som är beroende av vridmomentet och som kan ställas in i angivet intervall. Den reagerar när inställt vridmoment har uppnåtts.

- För att slå på elverktyget trycker du på-/avströmbrytaren (8) till anslag.

- Elverktyget stängs av automatiskt så snart inställt vridmoment har uppnåtts.

- Om strömbrytaren (8) släpps för snabbt uppnås inte förinställt vridmoment.

- Kontrollera regelbundet vridmomentet hos skruvförbandet och ställ ev. in avstängningskopplingen på nytt.

Temperaturberoende överbelastningsskydd

Vid överbelastning stängs elverktyget av tills det ligger inom optimal driftstemperaturområde igen. Släpp på/-avströmbrytaren (8) och starta elverktyget igen för att fortsätta arbetet.

Elverktyget drivs inte med optimal verkningsgrad vid ett varvtal på under 50 %. Därigenom kan överhettningsskyddet aktiveras tidigare. Vid problem med dessa inställningar, konfigurera ett utgående varvtal över 50 % eller reducera maximalt vridmoment.

Arbetsanvisningar

- Elverktyget ska vara avstängt när det förs mot muttern/skruven. Roterande insatsverktyg kan slira bort.

Indikering skruvanslutningar (grön/röd LED)

När förinställt vridmoment har uppnåtts utlöser avstängningskopplingen. LED-indikeringen (5) lyser grönt. Om förinställt vridmoment inte uppnås lyser LED-indikeringen (5) rött och en ljudsignal hörs. Skruvanslutningen måste utföras på nytt.

Upprepningsskydd

Om avstängningskopplingen utlöser vid en skruvanslutning stängs motorn av. Omstart är möjligt först efter 0,7 sekunders paus. Därigenom undviker du oavsiktlig efterdragning av redan åtdragna skruvanslutningar.

Underhåll och service

Underhåll och rengöring

Ta ut batteriet ur elverktyget innan alla arbeten på det (t.ex. underhåll, verktygsbyte, osv.). Om strömbrytaren oavsiktligt påverkas finns risk för personskada.
Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.
Kontrollera hela elverktyget senast var 100000:e skruvdragning med avseende på skador och slitage och kontrollera alla funktioner. Ställ därefter in vridmomentet för kopplingen igen.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen:

www.bosch-pt.com

Bosch rådgivningsteam hjälper dig gärna om du har frågor om våra produkter och tillbehör.

Ange alltid vid förfrågningar och reservdelsbeställningar ovillkorligen det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

De litiumjonbatterier som rekommenderas är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg.

Vid transport genom tredje person (t.ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall bör vid förberedelse av transport en expert för farligt gods konsulteras.

Sekundärbatterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta också eventuella nationella föreskrifter.

Avfallshantering

Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg och inte heller batterier i hushållsavfall!

Endast för EU-länder:

Förbrukade elverktyg och defekta eller förbrukade batterier måste avfallshanteras. Lämna in på en återvinningsstation. Vid osaklig omhändertagning kan el- och elektroniska förbrukade aggregat på grund av möjligen förekommande farliga ämnen ha en skadlig inverkan på miljön och människors hälsa.

Beakta anvisningarna i avsnittet Transport (se „Transport“, Sidan 83).

Norsk

Opphengsanordning (se bilde A)

Skrumaskinene har en dreiemomentavhengig utkoblingsclutch som kan stilles inn i det angitte området. Den aktiveres när det innstilte dreiemomentet er nädd.

• For å slå på elektroverktøyet trykker du på-/av-bryteren (8) inn til stoppunktet.
• Elektroverktøyet slås automatisk av när det innstilte dreiemomentet er nådd.
  Hvis på-/av-bryteren (8) slippes for tidlig, blir ikke det forhåndsinnstilte dreiemomentet nädd.
• Kontroller dreiemomentet jevnlig på skruforbindelsen, og still eventuelt inn utkoblingsclutchen på nytt.

Flere serviceadresser finner du på:
