INSTRUKCJA OBSŁUGI ANGLE EXACT 12V12400 Professional BOSCH

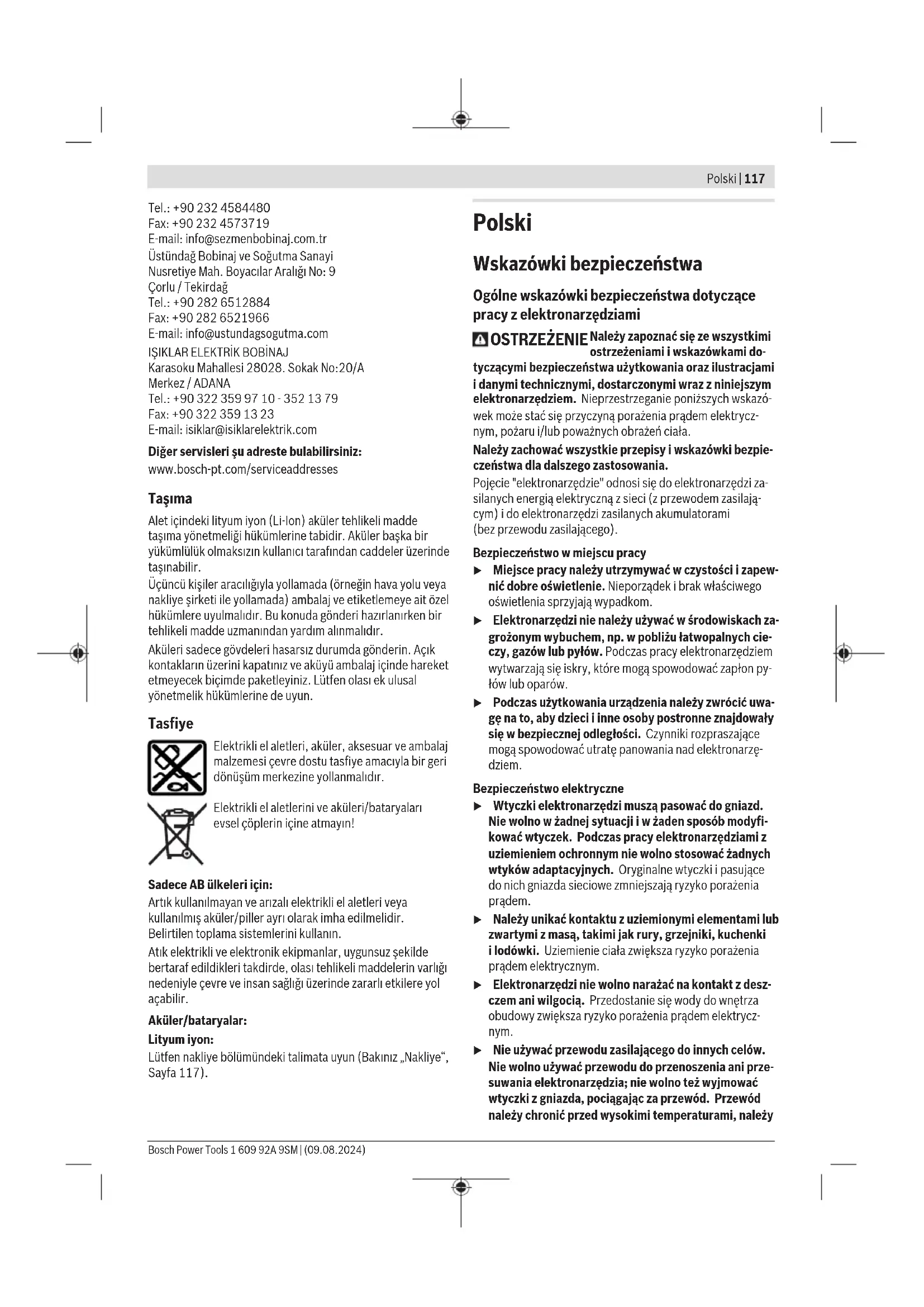

Wskazówki bezpieczeństwa

Ogólne wskazówki bezpieczeństwa dotyczące pracy z elektronarzędziami

OSTRZEŻENIE Należy zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami do-

tyczącymi bezpieczeństwa użytkowania oraz ilustracjami i danymi technicznymi, dostarczonymi wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wskazówek może stać się przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Należy zachować wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

Pojęcie "elektronarzędzie" odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

Bezpieczeństwo w miejscu pracy

▶ Miejsce pracy należy utrzymywać w czystości i zapewnić dobre oświetlenie. Nieporządek i brak właściwego oświetlenia sprzyjają wypadkom.

Elektronarzędzi nie należy używać w środowiskach zagrożonym wybuchem, np. w pobliżu łatwopalnych cieczy, gazów lub pyłów. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon pyłów lub oparów.

Podczas użytkowania urządzenia należy zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Czynniki rozpraszające mogą spowodować utratę panowania nad elektronarzędziem.

Bezpieczeństwo elektryczne

Wtyczki elektronarzędzi muszą pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfikować wtyczek. Podczas pracy elektronarzędziami z uziemieniem ochronnym nie wolno stosować żadnych wtyków adaptacyjnych. Oryginalne wtyczki i pasujące do nich gniazda sieciowe zmniejszają ryzyko porażenia prądem.

Należy unikać kontaktu z uziemionymi elementami lub zwartymi z masą, takimi jak rury, grzejniki, kuchenki i lodówki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.

Elektronarzędzi nie wolno narażać na kontakt z deszczem ani wilgocią. Przedostanie się wody do wnętrza obudowy zwiększa ryzyko porażenia prądem elektrycznym.

▶ Nie używać przewodu zasilającego do innych celów. Nie wolno używać przewodu do przenoszenia ani przesuwania elektronarzędzia; nie wolno też wyjmować wtyczki z gniazda, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy

118 | Polski

go trzymać z dala od oleju, ostrych krawędzi i ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem elektrycznym.

Używając elektronarzędzia na świeżym powietrzu, należy upewnić się, że przedłużacz jest przeznaczony do pracy na zewnątrz. Użycie przedłużacza przeznaczonego do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym.
Jeżeli nie ma innej możliwości, niż użycie elektronarzędzia w wilgotnym otoczeniu, należy podłączyć je do źródła zasilania wyposażonego w wyłącznik ochronny różnicowoprądowy. Zastosowanie wyłącznika ochronnego różnicowoprądowego zmniejsza ryzyko porażenia prądem elektrycznym.

Bezpieczeństwo osób

Podczas pracy z elektronarzędziem należy zachować czujność, każdą czynność wykonywać ostrożnie i z rozwagą. Nie przystępować do pracy elektronarzędziem w stanie zmeczenia lub będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy może grozić bardzo poważnymi obrażeniami ciała.
Stosować środki ochrony osobistej. Należy zawsze nosić okulary ochronne. Środki ochrony osobistej, np. maska przeciwpyłowa, antypoślizgowe obuwie, kask ochronny czy ochraniacze na uszy, w określonych warunkach pracy obniżają ryzyko obrażeń ciała.
Należy unikać niezamierzonego uruchomienia narzędzia. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub podłączeniem akumulatora, podniesieniem albo transportem urządzenia, należy upewnić się, że włącznik elektronarzędzia znajduje się w pozycji wyłączonej. Przenoszenie elektronarzędzia z palcem opartym na włączniku/wyłączniku lub włożenie do gniazda sieciowego wtyczki włączonego narzędzia, może stać się przyczyną wypadków.
▶ Przed włączeniem elektronarzędzia należy usunąć wszystkie narzędzia nastawcze i klucze maszynowe. Narzędzia lub klucze, pozostawione w ruchomych częściach urządzenia, mogą spowodować obrażenia ciała.
▶ Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. Dzięki temu można będzie łatwiej zapanować nad elektronarzędziem w nieprzewidzianych sytuacjach.
Należy nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy i odzież należy trzymać z dala od ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.
Jeżeli producent przewidział możliwość podłączenia odkurzacza lub systemu odsysania pyłu, należy upewnić się, że są one podłączone i są prawidłowo stosowane. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie zdrowia pyłami.

▶ Nie wolno dopuścić, aby rutyna, nabyta w wyniku częstej pracy elektronarzędziem, zastąpiła ścisłe przestrzeganie zasad bezpieczeństwa. Brak ostrożności i rozwagi podczas obsługi elektronarzędzia może w ułamku spowodować ciężkie obrażenia.

Obsługa i konserwacja elektronarzędzi

▶ Nie należy przeciązać elektronarzędzia. Należy do- brać odpowiednie elektronarzędzie do wykonywanej czynności. Odpowiednio dobrane elektronarzędzie wy- kona pracę lepiej i bezpieczniej, z prędkością, do jakiej jest przystosowane.
▶ Nie należy używać elektronarzędzia z uszkodzonym włącznikiem/wyłącznikiem. Elektronarzędzie, którym nie można sterować za pomocą włącznika/wyłącznika, stwarza zagrożenie i musi zostać naprawione.
Przed rozpoczęciem jakichkolwiek prac nastawczych, przed wymianą osprzętu lub przed odłożeniem elektronarzędzia należy wyjąć wtyczkę z gniazda sieciowego i/lub usunąć akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia elektronarzędzia.
Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które nie są z nim obeznane lub nie zapoznały się z niniejszą instrukcją. Elektronarzędzia w rękach nieprzeszkolonego użytkownika są niebezpieczne.
Elektronarzędzia i osprzęt należy utrzymywać w nie nagannym stanie technicznym. Należy kontrolować, czy ruchome części urządzenia prawidłowo funkcjonują i nie są zablokowane, czy nie doszło do uszkodzenia niektórych części oraz czy nie występują inne okoliczności, które mogą mieć wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy naprawić przed użyciem elektronarzędzia. Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzi.
Należy stale dbać o czystość narzędzi skrawających i regularnie je ostrzyć. Starannie konserwowane, ostre narzędzia skrawające rzadziej się blokują i są łatwiejsze w obsłudze.
Elektronarzędzi, osprzętu, narzędzi roboczych itp. należy używać zgodnie z ich instrukcjami oraz uwzględniać warunki i rodzaj wykonywanej pracy. Wykorzystywanie elektronarzędzi do celów niezgodnych z ich przeznaczeniem jest niebezpieczne.
Uchwyty i powierzchnie chwytowe powinny być zawsze suche, czyste i niezabrudzone olejem ani smarem. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.

Obsługa i konserwacja elektronarzędzi akumulatorowych

- Akumulatory należy ładować tylko w ładowarkach o parametrach określonych przez producenta. W przypadku użycia ładowarki, przystosowanej do ładowania

określonego rodzaju akumulatorów, w sposób niezgodny z przeznaczeniem, istnieje niebezpieczeństwo pożaru.

Elektronarzędzi należy używać wyłącznie z przeznaczonymi do nich akumulatorami. Użycie innych akumulatorów może stwarzać ryzyko odniesienia obrażeń ciała i zagrożenie pożarem.
Nieużywany akumulator należy przechowywać z dala od metalowych elementów, takich jak spinacze, monety, klucze, gwoździe, śruby lub inne małe przedmioty metalowe, które mogłyby spowodować zwarcie biegunów akumulatora. Zwarcie biegunów akumulatora może skutkować oparzeniem lub wybuchem pożaru.
Przechowywanie lub użytkowanie akumulatora w nieodpowiednich warunkach może spowodować wyciek elektrolitu. Należy unikać kontaktu z elektrolitem, a w razie przypadkowego kontaktu, przepłukać skórę woda. W przypadku dostania się elektrolitu do oczu, należy dodatkowo zasięgnąć porady lekarza. Elektrolit wyciekający z akumulatora może spowodować podrażnie- nie skóry lub oparzenia.
▶ Nie wolno używać uszkodzonych ani modyfikowanych akumulatorów i elektronarzędzi. Uszkodzone lub zmo- dyfikowane akumulatory mogą zachowywać się w sposób nieprzewidywalny, powodując niebezpieczne dla zdrowia skutki (zapłon, eksplozja, obrażenia ciała).
Akumulator należy trzymać z dala od ognia oraz chronić przed ekstremalnymi temperaturami. Wskutek działania ognia lub temperatury przekraczającej 130 °C akumulator może eksplodować.
Należy stosować się do wszystkich wskazówek dotyczących ładowania. Nie wolno ładować akumulatora lub elektronarzędzia w temperaturze znajdującej się poza zakresem sprecyzowanym w niniejszej instrukcji. Niezgodne z instrukcją ładowanie lub ładowanie w temperaturze niemieszczącej się w zalecanym zakresie może spowodować uszkodzenie akumulatora oraz zwiększa ryzyko pożaru.

Serwis

Prace serwisowe przy elektronarzędziu mogą być wykonywane wyłącznie przez wykwalifikowany personel i przy użyciu oryginalnych części zamiennych. W ten sposób zagwarantowana jest bezpieczna eksploatacja elektronarzędzia.
▶ Nie wolno w żadnym wypadku naprawiać uszkodzone-go akumulatora. Naprawy akumulatora można dokonywać wyłącznie u producenta lub w autoryzowanym punkcie serwisowym.

Wskazówki dotyczące bezpieczeństwa pracy z wkrętarkami

Podczas wykonywania prac, przy których element mocujący mógłby natrafić na ukryte przewody elektryczne, elektronarzędzie należy trzymać wyłącznie za izolowane powierzchnie. Kontakt z przewodem elektrycznym pod napięciem może spowodować przekazanie na-

pięcia na nieizolowane części metalowe elektronarzędzia, grożąc porażeniem prądem elektrycznym.

Należy używać odpowiednich detektorów w celu zlo-kalizowania instalacji lub zwrócić się o pomoc do lokalnego dostawcy usługi. Kontakt z przewodami znajdu-jącymi się pod napięciem może doprowadzić do powstania pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Przebicie przewodu wodociągowego powoduje szkody rzeczowe.
Elektronarzędzie należy mocno trzymać. Podczas dokręcania i odkręcania wkrętów i śrub mogą okresowo wystąpić wysokie momenty reakcji.
Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.
Przed odłożeniem elektronarzędzia należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem.
W razie uszkodzenia akumulatora lub stosowania go niezgodnie z przeznaczeniem może dojść do wystąpienia oparów. Akumulator może się zapalić lub wybuchnąć. Należy zadbać o dopływ świeżego powietrza, a w przypadku wystąpienia dolegliwości skontaktować się z lekarzem. Opary mogą podrażnić drogi oddechowe.
▶ Nie modyfikować ani nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia.
Ostre przedmioty, takie jak gwoździe lub śrubokręt, a także działanie sił zewnętrznych mogą spowodować uszkodzenie akumulatora. Może wówczas dojść do zwarcia wewnętrznego akumulatora i do jego przepalenia, eksplozji lub przegrzania.
Akumulator należy stosować wyłącznie w urządzeniach producenta. Tylko w ten sposób można ochronić akumulator przed niebezpiecznym dla niego przeciążeniem.

Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecznieniem, przed ogniem, zanieczyszczeniami, wodą i wilgocią. Istnieje zagrożenie zwarcia i wybuchu.

W razie zablokowania się narzędzia roboczego należy natychmiast wyłączyć elektronarzędzie. Należy być przygotowanym na wysokie momenty reakcji, które powodują odrzut. Narzędzie robocze może się zablokować w przypadku przeciążenia elektronarzędzia lub skrzywienia jego pozycji w obrabianym elemencie.

OSTRZEŻENIE Pył powstający podczas wygładzania, cięcia, szlifowania, wiercenia oraz innych podobnych prac może mieć działanie rakotwórcze, mutagenne oraz działać szkodliwie na rozrodczość. Emitowany pył może zawierać następujące substancje:

ołów w farbach i lakierach z zawartością ołowiu; krzemionka krystaliczna w cegłach, cemencie oraz innych materiał używanych do robót murarskich; arsen i chromiany w drew-

120 | Polski

nie poddanym obróbce chemicznej. Ryzyko zachorowania zależy od częstotliwości narażenia na kontakt z tego rodzaju substancjami. Aby ograniczyć zagrożenie, należy pracować wyłącznie w dobrze wentylowanych pomieszczeniach z za- stosowaniem odpowiednich środków ochrony osobistej (np. aparatów oddechowych o specjalnej konstrukcji, które odfil- trowują najdrobniejsze cząstki pyłu).

Należy zapobiegać niezamierzonemu uruchomieniu elektronarzędzia. Przed włożeniem akumulatora należy upewnić się, że włącznik/wyłącznik znajduje się w pozycji wyłączonej. Trzymanie palca na włączniku/wyłączniku podczas przenoszenia elektronarzędzia lub wkładanie akumulatora do załączonego elektronarzędzia, może stać się przyczyną wypadków.
Należy stosować wyłącznie w pełni sprawne i niezużyte narzędzia robocze. Uszkodzone narzędzia robocze mogą się na przykład złamać i doprowadzić do obrażeń ciała oraz szkód materialnych.
▶ Mocując narzędzie robocze, należy zwrócić uwagę na prawidłowe i bezpieczne jego osadzenie na uchwycie narzędziowym. Zbyt luźne osadzenie narzędzia roboczego w uchwycie narzędziowym może spowodować jego zsunięcie się i utratę kontroli nad narzędziem.
Przy wkręcaniu długich śrub należy zachować ostrożność, ponieważ istnieje niebezpieczeństwo ześlizgnięcia się narzędzia roboczego, w zależności od rodzaju śruby lub użytego narzędzia roboczego. Utrudniona kontrola podczas wkręcania długich śrub powoduje, iż istnieje niebezpieczeństwo ześlizgnięcia się narzędzia roboczego oraz skaleczenia osoby obsługującej.
Przed włączeniem elektronarzędzia należy zwrócić uwagę na ustawiony kierunek obrotów. Jeżeli użytkownik zamierza na przykład wykręcić śrubę, a kierunek obrotów ustawiony jest tak, aby śrubę można było wkręcić, może dojść do gwałtownego niekontrolowanego ruchu elektronarzędzia.
▶ Nie wolno używać elektronarzędzia jako wiertarki. Elektronarzędzia wyposażone w sprzęgło wyłączające nie są przeznaczone do wiercenia. Sprzęgło może wyłączyć się automatycznie i bez ostrzeżenia.

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia. Nie-przestrzeganie wskazówek dotyczących bezpieczeństwa i zaleceń może doprowadzić do

porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie jest przeznaczone do wkręcania i wykręcania śrub, nakrętek i innych wkrętów gwintowanych, w podanym zakresie wymiarów i parametrów roboczych.

Elektronarzędzie jest przeznaczone wyłącznie do zastosowań przemysłowych.

Elektronarzędzia nie wolno używać jako wiertarki.

Przedstawione graficznie komponenty

Numeracja przedstawionych komponentów odnosi się do schematu elektronarzędzia, znajdującego się na stronie graficznej.

(1) Narzędzie robocze ^a)
(2) Uchwyt narzędziowy ^a)
(3) Głowica kątowa ^a)
(4) Przełącznik wstępnego wyboru momentu obrotowego
(5) Wskaźnik LED wkręcania
(6) Wskaźnik stanu naładowania akumulatora
(7) Akumulator ^a)
(8) Włącznik/wyłącznik
(9) Przełącznik kierunku obrotów
(10) Rękojeść (powierzchnia izolowana)
(11) Przycisk odblokowujący akumulator ^a)
(12) Uchwyt do zawieszenia ^a)
(13) Otwory do zamocowania uchwytu do zawieszenia
(14) Miejsce przyłożenia klucza na nakrętce złączkowe- j ^a)
(15) Miejsce przyłożenia klucza na kołnierzu głowicy kątowej ^a)
(16) Klucz widełkowy, rozmiar klucza 27 mm ^a)
(17) Klucz widełkowy, rozmiar klucza 22 mm ^a)
(18) Przeciwnakrętka ^a)
(19) Uchwyt szybkowymienny ^a
(20) Narzędzie nastawcze ^a)
(21) Podkładka nastawcza
(22) Ostona gniazda USB

a) Nie wchodzi w skład wyposażenia standardowego.

Dane techniczne

Wkrętarka akumulatorowa do zastosowań przemysłowych
ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600
Numer katalogowy	3 602 D96 6.0 3 602 D96 6.1 3 602 D96 6.2
Napięcie znamionowe V= 12 12 12
Stopień ochrony IP 20 IP 20 IP 20

Wkrętarka akumulatorowa do zastosowań przemysłowych
ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600

Waga kg 0,7 0,7 0,7
Akumulator (nie wchodzi w zakres dostawy)	litowo-jonowy litowo-jonowy litowo-jonowy
Zalecana temperatura otoczenia podczas ładowania	°C 0 ... +35 0 ... +35 0 ... +35
Dopuszczalna temperatura otoczenia podczas pracyA) i podczas przechowywania	°C -20 ... +50 -20 ... +50 -20 ... +50
Zalecane akumulatory GBA 12V... GBA 12V... GBA 12V...
Zalecane ładowarki GAL 12...		GAL 12...	GAL 12...
	GAX 18...	GAX 18...	GAX 18...

Dane techniczne (bez głowicy kątowej)

Prędkość obrotowa bez obciążenia n_0^B)	min^-1	134-670 220-1100 220-1100
Maksymalna prędkość obrotowa w trybie Power Boost ^B)C)	min^-1	910 1450 1450
Maks. moment obrotowy, wkręcanie twarde/miękkie wg ISO 5393 ^B)	Nm 1,5-6,0 1,0-3,0 0,5-2,0
Maksymalny moment obrotowy ^B)D)	Nm 6,5 3,0 2,0
Waga ^E)	kg 0,9-1,1 0,9-1,1 0,9-1,1

Dane techniczne (z głowicą kątową 12 V)

Numer katalogowy		0 602 496 020	0 602 496 020	0 602 496 020
		0 602 496 021	0 602 496 021	0 602 496 021
Prędkość obrotowa bez obciążenia n_0^B)	min^-1	74-370 120-600 120-600
Maksymalna prędkość obrotowa w trybie Power Boost ^B)C)	min^-1	500 800 800
Maks. moment obrotowy, wkręcanie twarde/miękkie wg ISO 5393 ^B)	Nm 3,0-10,0 2,0-6,0 1,0-3,5
Maksymalny moment obrotowy ^B)D)	Nm 12,0 6,0 3,5
Waga ^E)	kg 0,9-1,3 0,9-1,3 0,9-1,3

Dane techniczne (z głowicą kątową 180 W)

Numer katalogowy		0 607 453 617	-	-
		0 607 453 618
		0 607 453 620
		0 607 453 630
		0 602 496 022
Prędkość obrotowa bez obciążenia n_o^B)	min^-1	95–480 --
Maksymalna prędkość obrotowa w trybie Power Boost ^B)(C)	min^-1	650 --
Maks. moment obrotowy, wkręcanie twarde/miękkie wg ISO 5393 ^B)	Nm 2,5–8,0 --
Maksymalny moment obrotowy ^B)(D)	Nm 9,0 --

122 | Polski

Wkrętarka akumulatorowa do zastosowań przemysłowych

ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600

Waga ^E

kg 1,0-1,4--

A) ograniczona wydajność w przypadku temperatur < 0 °C
B) Pomiar wykonany przy temperaturze 20–25 °C z akumulatorem GBA 12V 6.0Ah.
C) Ograniczona wydajność przy prędkości obrotowej <50%
D) Tylko w trybie wkręcania cyklicznego: <5 cykli wkręcania na minutę
E) w zależności od zastosowanego akumulatora

Głowica kątowa Adapter
	■ 1/4" ■ 3/8" 1/4" Uchwyt			szybko-wymienny(SWF)●1/4"	■ 3/8" Uchwyt
					szybko-wymienny(SWF)●1/4"
Numer katalogowy	0 607 453617	0 607 453620	0 607 453618	0 607 453630	0 602 496020	0 602 496021	0 602 496022
Moment obrotowy, wkręcanietwarde/miękkie wg VDI 2647A)	Nm 27 27 27 27 15 15 20
Moment dokręcania kołnierza Nm 20 20 20 20 15 15 20
Waga kg 0,20 0,20 0,20 0,20 0,15 0,15 0,05

A) Świadectwo homologacji zgodnie z VDI 2647 można pobrać na stronie www.bosch-professional.com.
Wartości mogą różnić się w zależności od produktu, zastosowania i warunków otoczenia. Więcej informacji na stronie:
www.bosch-professional.com/wac.

Informacje o emisji hałasu i drgań

Wartości pomiarowe emisji hałasu zostały określone zgodnie z EN 62841-2-2.

Określony wg skali A typowy poziom ciśnienia akustycznego emitowanego przez elektronarzędzie nie przekracza 70 dB(A). Poziom hałasu podczas pracy może przekroczyć podane wartości. Stosować środki ochrony słuchu!

Wartości łączne drgań a_h (suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z EN 62841-2-2:

Dokręcanie śrub i nakrętek o maksymalnie dopuszczalnej wielkości: a_n < 2,5 m/s^2 , K = 1,5 m/s^2

Podany w niniejszej instrukcji poziom drgań i poziom emisji hałasu zostały zmierzone zgodnie ze znormalizowaną procedurą pomiarową i mogą zostać użyte do porównywania elektronarzędzi. Można ich także użyć do wstępnej oceny poziomu drgań i poziomu emisji hałasu.

Podany poziom drgań i poziom emisji hałasu jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie właściwie konserwowane, poziom drgań i poziom emisji hałasu mogą różnić się od podanych wartości. Podane powyżej przyczyny mogą spowodować podwyższenie poziomu drgań i poziomu emisji hałasu w czasie pracy.

Aby dokładnie ocenić poziom drgań i poziom emisji hałasu, należy wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub gdy jest ono wprawdzie włączone, ale nie jest używane do pracy. Podane powyżej przyczyny mogą spowodować obniżenie poziomu drgań i poziomu emisji hałasu w czasie pracy.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę osoby obsługującej przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zapewnienie odpowiedniej temperatury, aby nie dopuścić do wyziębienia rąk, właściwa organizacja czynności wykonywanych podczas pracy.

Wskazówki dotyczące dokładności

Obniżenie prędkości obrotowej (zwłaszcza do poziomu poniżej 50%) może skutkować obniżeniem maksymalnego momentu obrotowego. Wyższa prędkość obrotowa w funkcji Power Boost może wpływać na dokładność oraz wyłączanie elektronarzędzia. Może dojść do rozłączenia sprzęgła.

Badania zdolności maszyny są zazwyczaj prowadzone przy prędkości obrotowej 600 min–1 zgodnie z VDI 2647.

Modyfikacja prędkości obrotowej i/lub momentu obrotowego może wpływać na dokładność.

Zdolności maszyny należy badań przy danym ustawieniu.

Akumulator

Bosch sprzedaje elektronarzędzia akumulatorowe także w wersji bez akumulatora. Informacja o tym, czy w zakres dostawy elektronarzędzia wchodzi akumulator, znajduje się na opakowaniu.

Ładowanie akumulatora

▶ Należy stosować wyłącznie ładowarki wyszczególnione w danych technicznych. Tylko te ładowarki dostoso-

wane są do ładowania zastosowanego w elektronarzędziu akumulatora litowo-jonowego.

Wskazówka: Ze względu na międzynarodowe przepisy transportowe w momencie dostawy akumulatory litowo-jonowe są częściowo naładowane. Aby zagwarantować wykorzystanie najwyższej wydajności akumulatora, należy przed pierwszym użyciem całkowicie naładować akumulator.

Wkładanie akumulatora

Wsunąć naładowany akumulator w uchwyt akumulatora aż do wyczuwalnego zablokowania.

Wyjmowanie akumulatora

W celu wyjęcia akumulatora nacisnąć przyciski odblokowujące i wyjąć akumulator. Nie należy przy tym używać siły.

Wskaźnik stanu naładowania akumulatora (żółta dioda LED)

Wskaźnik stanu naładowania akumulatora	Znaczenie
Światło migające + sygnał akustyczny	Naładować akumulator: Możliwych jest jeszcze tylko 6–8 wkręceń.
Światło ciągłe + sygnał akustyczny	Pojemność akumulatora nie jest wystarczająca dla kolejnego wkręcenia lub elektronarzędzie jest przeciązone: Elektronarzędzia nie można włączyć.- Wyjąć akumulator i zamocować inny, w pełni naładowany akumulator.
Światło migające	Elektronarzędzie jest przegrzane i nie działa:- Przed ponownym rozpoczęciem eksploatacji narzędzia, należy odczekać – miganie ustanie automatycznie po upływie krótkiego czasu.

Po włożeniu akumulatora (7) i naciśnięciu włącznika/ wyłącznik (8) wskaźnik stanu naładowania akumulatora pokazuje stan naładowania akumulatora przez 5 s.

Wskaźnik stanu naładowania akumulatora	Pojemność
Kolor zielony 60–100 %
Kolor żółty 30–60 %
Kolor czerwony 0–30 %

Wskazówki dotyczące właściwego postępowania z akumulatorem

Akumulator należy chronić przed wilgocią i wodą.

Akumulator należy przechowywać wyłącznie w temperaturze od -20 °C do 50 °C. Nie wolno pozostawiać akumulatora, np. latem, w samochodzie.

Zdecydowanie krótszy czas pracy po ładowaniu wskazuje na zużycie akumulatora i konieczność wymiany na nowy.

Przestrzegać wskazówek dotyczących utylizacji odpadów.

Montaż

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. konserwacja, wymiana narzędzi roboczych itp.) należy wyjąć akumulator. W przypadku niezamierzonego naciśnięcia włącznika/wyłącznika istnieje niebezpieczeństwo doznania obrażeń.

Warunki pracy i przechowywania

Elektronarzędzie przeznaczone jest wyłącznie do zastosowań w pomieszczeniach zamkniętych.

Aby zagwarantować prawidłowe funkcjonowanie elektronarzędzia, temperatura otoczenia nie powinna przekroczyć dopuszczalnego zakresu pomiędzy 0 °C i +45 °C przy dopuszczalnej wilgotności względnej powietrza pomiędzy 20 i 95 % bez kondensacji.

Uchwyt do zawieszenia (zob. rys. A)

Elektronarzędzie wiesza się na uchwycie za pomocą zaczepu do zawieszenia (12).

- Nałożyć uchwyt do zawieszenia (12) na elektronarzędzie tak, aby zaskoczył w otworach (13).

▶ Należy regularnie kontrolować stan zaczepu do zawieszenia i haków w uchwycie do zawieszenia.

Montaż głowicy kątowej 180 W (zob. rys. B)

W przypadku tego rodzaju akumulatorowych wkrętarek kątowych do zastosowań przemysłowych należy najpierw zamontować adapter i odpowiednią głowicę kątową (zob. „Dane techniczne“, Strona 120).

- Założyć głowicę kątową 180 W na adapter i dokręcić ją za pomocą klucza widełkowego (16) przyłożonego w przewidzianym miejscu na nakrętce złączkowej (14). Przytrzymać za pomocą klucza widełkowego (17) przyłożonego do przewidzianego do tego celu miejsca na adapterze (15).

Gwint oraz gwint kołnierza nie mogą być zatłuszczone, należy także zastosować odpowiedni moment obrotowy (zob. „Dane techniczne“, Strona 120), aby głowica kątowa nie uległa poluzowaniu.

- Obrócić przeciwnakrętkę (18) w kierunku wskazanym przez strzałkę a (gwint lewoskrętny) całkowicie do tyłu.

- Teraz obrócić adapter w kierunku wskazanym strzałką a (gwint lewoskrętny) całkowicie do tyłu.

▶ Nigdy nie unieruchamiać elektronarzędzia, przytrzymując je za obudowę.

- Obrócić adapter z powrotem w prawo, aż głowica kątowa znajdzie się w żądanej pozycji, maks. o 360°.

- Zablokować adapter w tej pozycji, obracając przeciwnakrętkę (18) w kierunku wskazanym strzałką c za pomocą odpowiedniego narzędzia (klucz hakowy DIN 1810, kształt B, rozmiar 25/28) w kierunku przeciwnym do adaptera. Mocno dokręcić przeciwnakrętkę (18), stosując odpowiedni moment dokręcania (zob. „Dane tech-

124 | Polski

niczne", Strona 120). Do przytrzymania należy użyć odpowiedniego narzędzia.

Gwint oraz gwint kołnierza nie mogą być zatłuszczone, należy także zastosować odpowiedni moment obrotowy (zob. „Dane techniczne“, Strona 120), aby głowica kątowa nie uległa poluzowaniu.
- Unieruchomić elektronarzędzie, przykładając klucz widełkowy (17) do przewidzianego do tego celu miejsca (15) na adapterze.

Montaż głowicy kątowej 12 V (zob. rys .C)

W przypadku tego rodzaju akumulatorowych wkrętarek kątowych do zastosowań przemysłowych należy najpierw zamontować odpowiednią głowicę kątową (zob. „Dane techniczne“, Strona 120).

Istnieje możliwość bezstopniowego przestawienia głowicy kątowej (3) wraz z uchwytem narzędziowym (2) w zakresie 360°.

– Obrócić przeciwnakrętkę (18) w kierunku wskazanym przez strzałkę a (gwint lewoskrętny) całkowicie do tyłu.

▶ Nigdy nie unieruchamiać elektronarzędzia, przytrzymując je za obudowę.
– Obrócić głowicę kątową (3) w kierunku wskazanym strzałką d do oporu, aż na kołnierz. Następnie obrócić z powrotem w kierunku b aż do osiągnięcia żądanego kąta pracy, jednak maksymalnie o 360°.
– Zablokować głowicę kątową (3) w tej pozycji, obracając przeciwnakrętkę (18) w kierunku wskazanym strzałąc za pomocą odpowiedniego narzędzia (klucz hakowy DIN 1810, kształt B, rozmiar 25/28) przeciwnie do głowicy kątowej. Mocno dokręcić przeciwnakrętkę (18), stosując odpowiedni moment dokręcania (zob. „Dane techniczne“, Strona 120). Należy przy tym włożyć odpowiednie narzędzie (klucz hakowy DIN 1810, kształt B, rozmiar 20/22) w otwór na głowicy kątowej i przytrzymać.
Gwint oraz gwint kołnierza nie mogą być zatłuszczone, należy także zastosować odpowiedni moment obrotowy (zob. „Dane techniczne“, Strona 120), aby głowica kątowa nie uległa poluzowaniu.

Przestawianie głowicy kątowej 12 V

Istnieje możliwość bezstopniowego przestawienia głowicy kątowej (3) wraz z uchwytem narzędziowym (2) w zakresie 360°.

– Odkręcić przeciwnakrętkę (18), umieszczając odpowiednie narzędzie (klucz hakowy DIN 1810, kształt B, rozmiar 25/28) w otworze przeciwnakrętki i obracając w kierunku wskazanym strzałką a (gwint lewoskrętny). Należy przy tym włożyć odpowiednie narzędzie (klucz hakowy DIN 1810, kształt B, rozmiar 20/22) w otwór na głowicy kątowej i przytrzymać.
▶ Nigdy nie unieruchamiać elektronarzędzia, przytrzymując je za obudowę.
- Obrócić głowicę kątową (3) w kierunku wskazanym strzałką b aż do osiągnięcia żądanego kąta pracy (maks. o 360°.

– Zablokować głowicę kątową (3) w tej pozycji, obracając przeciwnakrętkę (18) w kierunku wskazanym strzałką c i dociskając ją do głowicy kątowej. Ponownie mocno dokręcić przeciwnakrętkę (18), stosując odpowiedni moment dokręcania (zob. „Dane techniczne“, Strona 120). Należy przy tym włożyć odpowiednie narzędzie w otwór na głowicy kątowej i przytrzymać.
Gwint oraz gwint kołnierza nie mogą być zatłuszczone, należy także zastosować odpowiedni moment obrotowy (zob. „Dane techniczne“, Strona 120), aby głowica kątowa nie uległa poluzowaniu.

Konfiguracja elektronarzędzia

Za pomocą oprogramowania BOSCH EXACT Configurator (wersja 5.2 i nowsze) można skonfigurować poszczególne ustawienia elektronarzędzia (np. prędkość obrotową, stopnie wkręcania, blokadę ponownego uruchomienia). W tym celu należy podłączyć elektronarzędzie z komputerem poprzez złącze USB. Należy do tego użyć przewodu USB:

• Podwójnie ekranowany
• Maks. długość 1 m

Podczas konfiguracji przez złącze USB w środowisku innym niż przemysłowe mogą wystąpić zakłócenia radiowe.

Należy przestrzegać wszystkich wskazówek dotyczących bezpieczeństwa oraz zaleceń zawartych w instrukcji obsługi oprogramowania.

Wymiana narzędzi roboczych w przypadku głowicy z trzpieniem czworokątnym (zob. rys. D)

Wkładanie narzędzia roboczego

– Wcisnąć kołek blokujący przy trzpieniu czworokątnym uchwytu narzędziowego (2), na przykład za pomocą wąskiego śrubokręta, i założyć narzędzie robocze (1) na trzpień czworokątny. Należy przy tym zwrócić uwagę, by kołek blokujący zaskoczył we wgłębienie narzędzia roboczego.

Wyjmowanie narzędzia roboczego

– Wcisnąć kołek blokujący we wgłebieniu, znajdującym się w narzędziu roboczym (1), a następnie zdjąć narzędzie robocze z uchwytu narzędziowego (2).

Wymiana narzędzi roboczych w przypadku głowicy z wpustem sześciokątnym (zob. rys. E)

Wkładanie narzędzia roboczego

- Wsunąć narzędzie robocze (1) we wpust sześciokątny uchwytu narzędziowego (2) do wyczuwalnego zablokowania.

Wyjmowanie narzędzia roboczego

– Zdjąć narzędzie robocze (1) z uchwytu narzędziowego (2), w razie problemów należy posłużyć się kombinerkami.

Wymiana narzędzi roboczych w przypadku głowicy z uchwytem szybkowymiennym (zob. rys. F)

Wkładanie narzędzia roboczego

Należy stosować wyłącznie narzędzia robocze z odpowiednim chwytem (sześciokątny 1/4").

– Przesunąć do przodu tuleję uchwytu szybkowymiennego (19).

- Włożyć narzędzie robocze (1) w uchwyt narzędziowy (2), a następnie zwolnić uchwyt szybkowymienny.

Wyjmowanie narzędzia roboczego

- Przesunąć do przodu tuleję uchwytu szybkowymiennego (19).

- Wyjąć narzędzie robocze (1) z uchwytu narzędziowego (2), a następnie zwolnić uchwyt szybkowymienny.

Praca

Przed uruchomieniem elektronarzędzia należy ustawić kierunek obrotów za pomocą przełącznika kierunku obrotów (9): Elektronarzędzie można uruchomić tylko wtedy, gdy przełącznik kierunku obrotów (9) nie znajduje się w pozycji środkowej (blokada włączania).

Ustawianie kierunku obrotów (zob. rys. G)

- Obroty w prawo: Aby wkręcić wkręt/śrubę, należy przesunąć przełącznik kierunku obrotów (9) w lewo aż do oporu.

- Obroty w lewo: Aby poluzować lub wykręcić wkręt/śrube, należy przesunąć przełącznik kierunku obrotów (9) w prawo aż do oporu.

Ustawianie momentu obrotowego (zob. rys. H)

Moment obrotowy zależy od napreżenia sprężyny sprzęgła wyłączającego. Zarówno przy obrotach w prawo, jak i w lewo sprzęgło wyłączające reaguje po osiągnięciu uprzednio nastawionej wartości.

Do ustawiania momentu obrotowego należy używać wyłącznie narzędzia nastawczego (20) wchodzącego w zakres dostawy.

- Przesunąć osłone sprzęgła do tyłu.

- Włożyć narzędzie nastawcze (20) w małe wybrzuszenie (podkładka nastawcza (21)) sprzęgła i obrócić narzędzie nastawcze (20).

Obracając w kierunku zgodnym z ruchem wskazówek zegara, osiągnie się wyższy moment obrotowy, obracając w kierunku przeciwnym do ruchu wskazówek zegara – niższy moment obrotowy.

- Wyjąć narzędzie nastawcze (20). Przesunąć osłone sprzęgła aż do zamknięcia otworu, aby chronić sprzęgło przed zanieczyszczeniami.

Wskazówka: Ustawienie zależy od rodzaju połączenia śrubowego i można je ustalić drogą próby. Próbne połączenie śrubowe należy skontrolować za pomocą klucza dynamometrycznego.

Ustawiony moment obrotowy powinien znajdować się w podanym zakresie wydajności, gdyż w przeciwnym wypadku nie zadziała sprzęgło wyłączające.

Należy systematycznie sprawdzać moment obrotowy na połączeniu śrubowym i ew. ustawić na nowo sprzęgło wyłączające.

Włączanie/wyłączanie

Wkrętarki mają uzależnione od momentu obrotowego sprzęgło wyłączające, które można ustawić w podanym zakresie. Sprzęgło reaguje w momencie osiągnięcia ustawionego wcześniej momentu obrotowego.

- Aby włączyć elektronarzędzie, należy nacisnąć włącznik/wyłącznik (8) aż do oporu.

– Elektronarzędzie wyłącza się automatycznie po osiągnięciu uprzednio ustawionego momentu obrotowego.

W przypadku wcześniejszego zwolnienia włącznika/ wyłącznika (8) ustawiony moment obrotowy nie zostanie osiągnięty.

Należy systematycznie sprawdzać moment obrotowy na połączeniu śrubowym i ew. ustawić na nowo sprzęgło wyłączające.

Termiczny wyłącznik przeciążeniowy

W przypadku zbyt silnego obciążenia, elektronarzędzie wyłączane jest automatycznie do momentu, aż osiągnięty zostanie optymalny zakres temperatury roboczej. Zwolnić włącznik/wyłącznik (8) i ponownie włączyć elektronarzędzie, aby pracować dalej.

Przy prędkości obrotowej poniżej 50 % stopień sprawności elektronarzędzie nie jest optymalny. W takich warunkach może dojść do wcześniejszego zadziałania termicznego wyłącznika przeciążeniowego. W przypadku problemów z takimi ustawieniami należy skonfigurować prędkość obrotową narzędzia powyżej 50 % lub zredukować maksymalny stosowany moment obrotowy.

Wskazówki dotyczące pracy

▶ Nie wolno przykładać włączonego elektronarzędzia do nakrętki/śruby. Obracające się narzędzia robocze mogą ześlizgnąć się z nakrętki lub z łba śruby.

Wskaźnik wkręcania (zielona/czerwona dioda LED)

Po osiągnięciu wstępnie ustawionego momentu obrotowego następuje reakcja sprzęgła wyłączającego. Wskaźnik LED (5) świeci się na zielono.

Jeżeli wstępnie ustawiony moment obrotowy nie został osiągnięty, wskaźnik LED (5) świeci się na czerwono i rozlega się sygnał akustyczny. Sekwencję wkręcania należy powtórzyć.

Ochrona przed powtórzeniem

Jeżeli podczas wkręcania zadziałało sprzęgło wyłączające, wyłącza się silnik elektronarzędzia. Ponowne włączenie możliwe jest dopiero po przerwie, trwającej 0,7 sekundy. W ten sposób można uniknąć niezamierzonego, zbyt mocnego dokręcenia wystarczająco mocno dokręconego połączenia śrubowego.

Konserwacja i serwis

Konserwacja i czyszczenie

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. konserwacja, wymiana narzędzi roboczych itp.) należy wyjąć akumulator. W przypadku niezamierzonego naciśnięcia włącznika/wyłącznika istnieje niebezpieczeństwo doznania obrażeń.
▶ Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę.
Najpóźniej co 100 tys. cykli wkręcania należy skontrolować całe elektronarzędzie pod kątem uszkodzeń i zużycia oraz sprawdzić działanie wszystkich funkcji. Następnie należy ponownie ustawić moment obrotowy sprzęgła.

Obsługa klienta oraz doradztwo dotyczące użytkowania

W punkcie obsługi klienta można uzyskać odpowiedzi na pytania dotyczące napraw i konserwacji nabytego produktu, a także dotyczące części zamiennych. Rysunki techniczne oraz informacje o częściach zamiennych można także znaleźć pod adresem: www.bosch-pt.com

Pracownicy biura obsługi firmy Bosch chętnie udzielą pomocy w przypadku zapytań dotyczących naszych produktów i osprzętu.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

02-230 Warszawa

Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 7154440

E-Mail: [e-mail]

www.bosch-pt.pl

Dalsze adresy serwisowe zamieszczamy poniżej:

Zalecane akumulatory litowo jonowe podlegają wymaganiom przepisów dotyczących towarów niebezpiecznych. Akumulatory mogą być transportowane drogą lądową przez użytkownika bez konieczności spełnienia jakichkolwiek dalszych warunków.

W przypadku przesyłki przez osoby trzecie (np.: transport drogą powietrzną lub za pośrednictwem firmy spedycyjnej) należy stosować się do szczególnych wymogów dotyczących opakowania i znaczenia towaru. W takim wypadku podczas przygotowywania towaru do wysyłki należy skonsultować się z ekspertem d/s towarów niebezpiecznych.

Akumulatory można wysyłać tylko wówczas, gdy ich obudowa nie jest uszkodzona. Odsłonięte styki należy zakleić, a akumulator zapakować w taki sposób, aby nie mógł on się poruszać w opakowaniu. Należy wziąć też pod uwagę ewentualne przepisy prawa krajowego.

Utylizacja odpadów

Elektronarzędzia, akumulatory, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska.

Elektronarzędzia i akumulatora/baterii nie wolno wyrzucać do odpadów domowych!

Tylko dla krajów UE:

Niezdatne do użytku elektronarzędzia i uszkodzone lub zużyte akumulatory/baterie należy utylizować osobno. Należy korzystać z przewidzianych systemów zbiórki.

Nieprawidłowa utylizacja starych urządzeń elektrycznych i elektronicznych może niekorzystnie wpływać na środowisko naturalne i na zdrowie ludzi w wyniku możliwej obecności szkodliwych substancji.

Akumulatory/baterie:

Li-Ion:

Prosimy postępować zgodnie ze wskazówkami umieszczonymi w rozdziale Transport (zob. „Transport“, Strona 126).

Čeština

B) (£ ) £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £ £
