Safety instructions

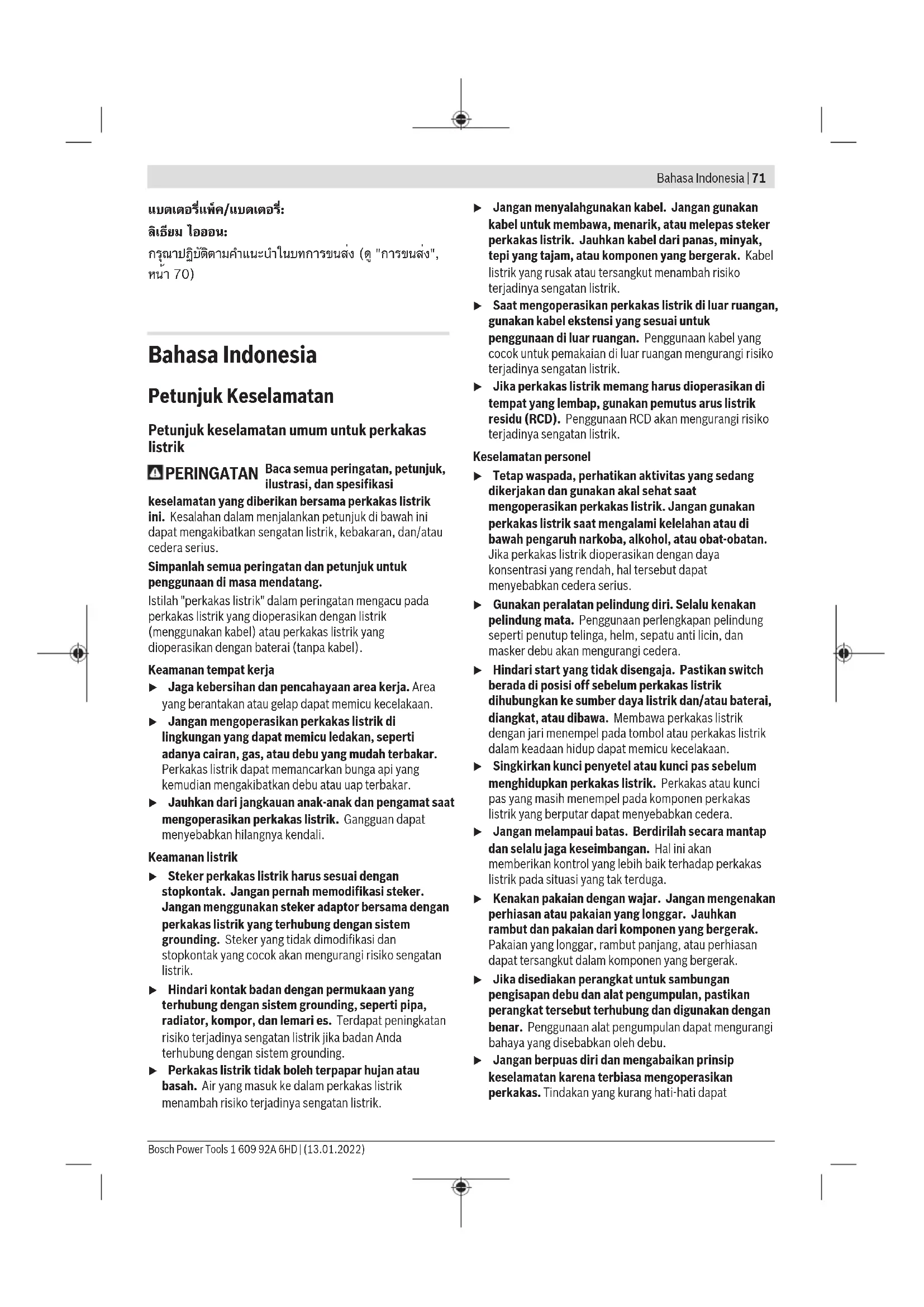

Petunjuk Keselamatan

Petunjuk keselamatan umum untuk perkakas listrik

PERINGATAN Baca semua peringatan, petunjuk, ilustrasi, dan speifikasi

keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius.

Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang.

Istilah "perkakas listrik" dalam peringatan kepada pada perilakan listrik yang dioperasikan dengan listrik(meng gunakan kabel) oleh perilakan listrik yangdioperasikan dengan baterai (tanpa kabel).

Keamanan tempat kerja

Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan ata gelap dapat memicu kecelakaan.
Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan,seperti adanya cairan,gas,atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu kepada terbakar.
Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perilakas listrik. Gangguan dapat mencyebabkan hilangnya kendladi.

Keamanan listrik

Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menc gunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik.
Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding,seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding.
Perkakas listrik tidak boleh terpapar hujan oleh bersah. Air yang masuk ke dalam perkakas listrik mengenambah risiko terjadinya mengatan listrik.

Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membrawa, menarik, atas melepas steker perkakas listrik. Jauhkan kabel dari panas, minyang, tepi yang tajam, atas komponen yang bergerak. Kabel listrik yang rusak atas tersangkut menambah risiko terjadinya mengatan listrik.
Saat mengoperasikan Perkins listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik.
Jika perilakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pematus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik.

• Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat saat mengoperasikan perilakas listrik. Jangan gunakan perilakas listrik untuk mengalami kelelah untuk di bawah pengaruh narkoba, alkohal, untuk obatan. Jika perilakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat mencebabkan cedera serius.
  Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perilengkapan pelindungseperti penutup telinga, helm, tersebut anti licin, dan masker debu akan mengurangi cedera.
  Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, ata dibawa. Membawa perkakas listrik dengan jari menempel pada tambol kepada perkakas listrik dalam keadaan hidup dapat memicu kecelakaan.
  Singkirkan kunci penyetetederalkuncipas sebelum menghidupkan perkakas listrik.Perkas atau kunci pas yang makeshift menempel pada komponen perkakas listrik yang berputar dapat mencyebabkan cedera.
  Jangan melampaui batas. Berdirilah secara mantap dan selelu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga.
  Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan ataupakaian yang longgar.Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, ataupershiasan dapat tersangkut dalam komponen yang bergerak.
  Jika disediakan perangkat untuk sambungan pengisapan debu dan atas pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan atas pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu.
  Jangan berpuas diri dan mencabaikan prinsip keselamatan karena terbiasa mengoperasikan Perkins. Tindakan yang kurang hari-hati dapat

72 Bahasa Indonesia

mengakibatkan cdera serius dalam waktu sepersekian detik.

Penggunaan dan pemeliharaan perkakas listrik

Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan.
Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki.
Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelummenyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja.
Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara meng gunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih.
Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik.
Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih sudah dikendalan.
Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat说我debabkan situasi yang berbahaya.
Jaga gagang danPermukaan genggam agar tetap kering,bersih,danbebas dari minyak danlemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga.

Penggunaan dan pemeliharaan perkakas baterai

• Isi ulang daya dapat dengan pengisi daya yang ditentukan oleh produsen. Pengisi daya yang seksuai untuk tahun ini set baterai dapat menyebakkan risiko kebakaran apabila digunakan dengan set baterai lain.
  Hanya gunakan perkakas listrik dengan set baterai yang dirancang khusus. Penggunaan set baterai lain dapat menuyebabkan risiko cedula dan kebakaran.
  Apabila set baterai tidak digunakan, jauhkan dari benda logam lainnya,seperti klip kertas, koin, kunci, paku, sekrup, atau benda logam kecil lainnya yang

dapat Memberbatsambungan dari sutu terminal ke terminal lainnya. Memendekkan terminal baterai dapat menyebabkan kebakaran ata api.

Cairan dapat keluar dari baterai jika baterai tidak digunakan dengan benar; hindari kontak. Jika terjadi kontak secara tidak disengaja, bilas dengan air. Jika cairan mengenai mata, segara hubungi bantuan medis. Cairan yang keluar dari baterai dapat mencyebabkan iritasasi ata luka bakar.
Jangan gunakan set baterai kepada perilakas yang rusak akan tetah dimodifikasi. Baterai yang rusak akan tetah dimodifikasi untuk mengobatkan kejadian yang akan terdugaseperti kebakaran, ledakan, akan risiko cedera.
Jangan meletakkan set baterai atas perkakas di dekat api kepada suhu tinggi. Paparan terhadap api kepada suhu di atas 130^ dapat memicu ledakan.
- Ikuti semua petunjuk pengisian daya dan jangan mengisi daya set baterai kepada perkakas di luar rentang suhu yang ditentukan dalam petunjuk. Pengisian daya yang tidak terap oleh luar rentang suhu yang ditentukan dapat merusak baterai dan mencapatkan risiko kebakaran.

Servis

Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan dapat menc gunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik.
Jangan pernah melakukan servis pada baterai yang telah rusak. Servis baterainya boleh dilakukan oleh produsen atas penyedia servis resmi.

Petunjuk keselamatan untuk pistol paku keling

Jangan mengarahkan pistol paku keling ke seseorang atau diri Anda sendiri selama pengoperasian dan jangan bekerja tanpa material yang akan dipaku. Paku keling dapat keluar dari pistol paku keling dan menyebabkan cedula.
Jangan bekerja tanpa wadah pengumpul. Pasak tumpuan dikeluarkan ke belakang oleh pistol paku keling dan dapat menyebabkan cedula.
Asap dapat keluar apabila terjadi kerusakan kepada penggunaan yang tidak tersebut pada baterai. Baterai dapat terbakar kepada meledak. Biarkan udara segar mengalir masuk dan kunjungi dokter apabila mengalami gangguan kesehatan. Asap tersebut dapat mengganggu saluran pernafasan.
Jangan membruka baterai. Ada bahaya terjadinya korsleting.
Baterai dapat rusak akibat benda-benda lancip,seperti jarum,obeng,atau tekanan keras dari luar.Hal ini dapat menuyebabkan terjading hubungan singkat internal dan baterai dapat terbakar,berasap,meledak,atau mengalami panas berlebih.
Hanya gunakan baterai pada Produk yang dibuat oleh produsen. Hanya dengan cara ini, baterai dapat terlindung dari kelebihan muatan.

Lindungi baterai dari panas, misalnya juga dari paparan sinar matahari dalam waktu yang lama, api, kotoran, air dan kelembapan. Terdapat risiko ledakan dan korsleting.

Waspada! Ketika seksutan perakas listrik dengan Bluetooth, gangguan dapat muncul pada perangkat dan instalasi lain, pesawat terbang, dan perangkat meds (misalnya alat pacu jantung, alat bantu dengan. Selain itu, cedula pada manusia dan binatang di area sekitar tidak dapat seluruhnya dihindari. Jangan seksutan akan pengukur dengan Bluetooth di dekat perangkat meds, pusat pengisian bahan baker, instalasi kimia, area dengan bahaya ledakan, dan percikan api. Jangan seksutan perakas listrik dengan Bluetooth* di dalam pesawat terbang. Hindari pengoperasian di dekat kepada secara langsung dalam waktu yang lama.

IstilahmerekBluetooth serta gambar simbol (logo) merupakan merek dagang terdaftar dan kepemilikan dari Bluetooth SIG, Inc. Setiap penggunaan istilahmerek/ gambar simbol ini berada di bawah lisensi Robert Bosch Power Tools GmbH.

PERINGATAN

Pastikan baterai kancing tidak berada dalam jangkauan anak-anak. Baterai kancing berbahaya.

Baterai kancing tidak boleh ditelan kepada dimasukkan ke dalam rongga bagian tubuh. Jika terdapat indikasi baterai kancing tertelan kepada telah mesuk ke dalam rongga bagian tubuh, segera hubungi dokter. Baterai kancing yang tertelan dapat menimbulkan luka bakar bagian dalam yang fatal dalam kurun waktu 2 jam dan dapat mencyebabkan kematian.
Pastikan baterai kencing dipasang dengan benar sudah mengganti baterai kencing. Terdapat risiko ledakan.
Hanya gunakan baterai kancing yang tercantum dalam panduan pengoperasian ini. Dilarang menggunakan baterai kencing kepada suplai daya lainnya.
Jangan mencoba mengisi daya baterai kembali dan jangan membuat hubungan arus pendek pada baterai. Baterai dapat bocor, meledak, terbakar, dan dapat melukai pengguna.
Lepas dan buang baterai kancing yang telah habis dengan cara yang ramah lingkungan. Baterai kencing yang telah habis dapat bocor dan dapat merusak Produk atau melukai pengunga.
Hindarkan baterai kancing dari panas berlebih dan jangan dibakar. Baterai dapat bocor, meledak, terbakar, dan dapat melukai pengguna.
Jangan merusak baterai kancing dan jangan membrongkar komponen baterai. Baterai dapat bocor, meledak, terbakar, dan dapat melukai pengguna.

Jaga agar baterai kancing yang rusak tidak terkena air. Kandungan lithium yang bocor keluar dapat menciptakan kandungan hidrogen dengan air dan dapat menimbulkan kebakaran, ledakan atau melukai pengguna.

Simbol-simbol

Simbol-simbol berikut dapat memantu Anda dalam seksput menggunakan perilakas listrik. Pelajari dan ingat simbol-simbol berikut beserta maknanya. Pengertian yang betul dari pelisimbol-simbol ini bisa memantu Anda untuk mencputakan perilakas listrik dengan lebih badik dan akan.

Simbol dan artinya

Penyimpanan data diaktifkan pada perkas listrik ini.

Perkakas listrik yang terkoneksi dengan technologi Bluetooth* terintegrasi

Spesifikasi Produk dan performa

Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat.

Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian.

Tujuan penggunaan

Perkakas listrik ini dirancang untuk memasang paku keling. Data dan pengaturan perkakas listrik dikirimkan dari modul Bluetooth Low Energy terintegrasi bagiakanologi nirkabel Bluetooth antara perkakas listrik dan perangkat seluler.

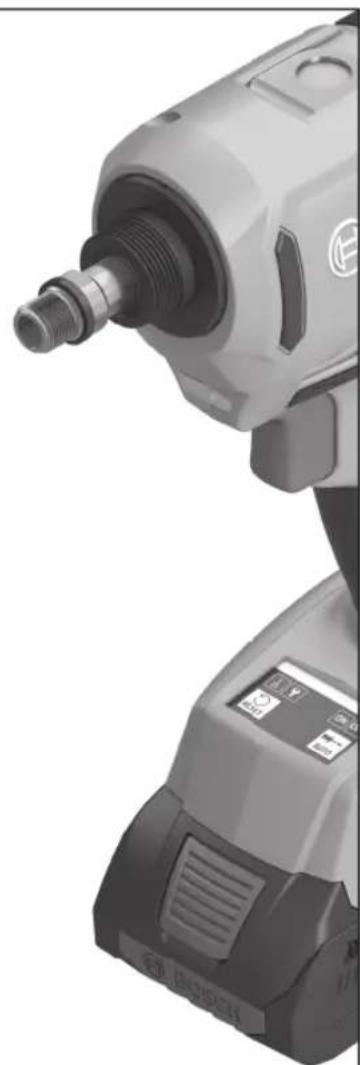

Ilustrasi komponen

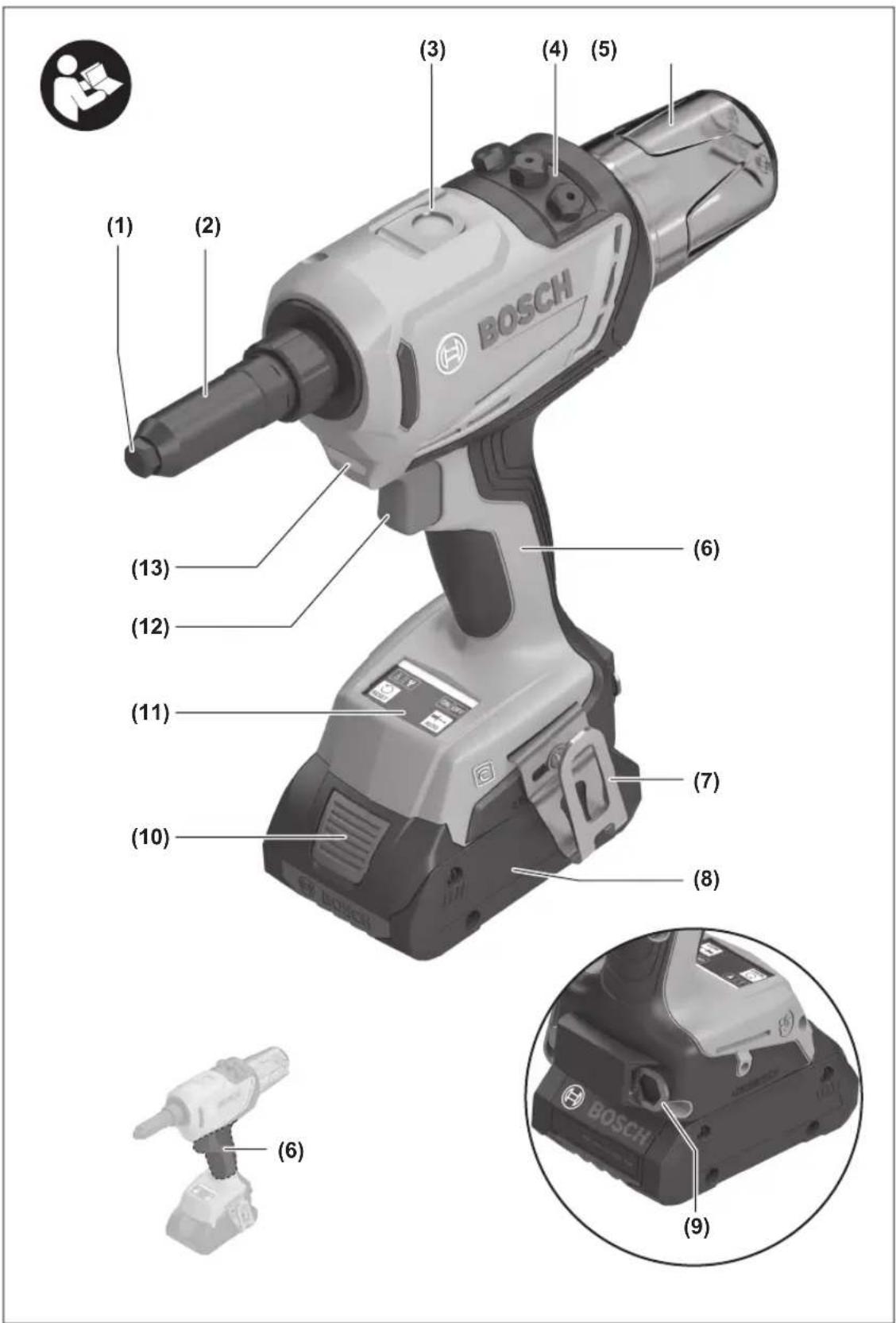

Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar.

(1) Nosepiece
(2) Selongsong penutup
(3) Ring gantungan
(4)Depot nosepiece
(5) Wadah tampung (untuk mandrel yang patah)
(6)Gagangpermukaan genggam berisolator
(7) Klipsabuk

74 Bahasa Indonesia

a) Aksesori yang ada pada gambar atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat Anda lihat dalam program aksesori kami.
b) Standar (tidak termasuk dalam lingkup pengiriman)

Data teknis

Pistol paku keling berdaya baterai	GRG 18V-16 C
Nomor item	3601 JK5 ...
Pemotongan mm 25
Kekuatan traksi N 16000
Berat sesuai dengan EPTA-Procedure 01:2014A)	kg 2,0 ... 3,0
Suhu sekitar yang diizinkan
- Saat makukanan pengisian daya	°C 0 ... +35
- Saat pengoperasian dan saat penyimpanan	°C -20 ... +50
Baterai yang direkomendasikan	GBA 18V... ProCORE18V...
Perangkat pengisian daya	GAL 18...
yang direkomendasikan	GAX 18... GAL 36...
Pengiriman data
Bluetooth® Bluetooth® 4.2	(Low Energy)a)
Jangkaan sinyal maksimal m 30	C)

Pistol paku keling berdaya baterai		GRG 18V-16 C
Jangkaan frekuensi yang digunakan	MHz	2400-2483,5
Daya output mW < 1
Sambungan listrik modul Bluetooth® Low Energy
Baterai kencing Baterai litium 3 V,		CR 2450
Masa pakai baterai kencing sekitar	Tahun	5

A) Diukur pada suhu 20 - 25^ dengan baterai GBA 18V 1.5Ah dan GBA 18V 12Ah.
B) Perangkat seluler harus kompatibel dengan perangkat Bluetooth Low Energy (versi 4.2) dan mendukung Generic Access Profile (GAP).
C) Jangkauan sinyal dapat berbeda-beda bergantung pada kondisi di luarserta perangkat penerima yangdigunakan.Jangkauan Bluetooth ^9 apat sangat melemah jika berada di dalam ruangan tertuput dan melewati penghalang logam (contohinding,rak, koper,dll.).

Baterai

Bosch顶尖 perkakas listrik berdaya baterai bahkan tanpa baterai yang disertakan. Keterangan apakah lingkup pengiriman perkakas listrik termasuk dengan baterai dapat ditemukan di kemasan.

Mengisi dayabaterai

Hanya gunakan pengisi daya yang tercantum pada data teknis. Hanya pengisi daya ini yang sesuai dengan baterai li-ion yang digunakan pada perkakas listrik Anda.
Catatan: Baterai lithium-ion dikirim dalam keadaan terisi daya sebagian berdasarkan peraturan transportasi internasional. Untuk menjamin daya penuh dari baterai, isi daya baterai tingga penuh sebelum menjungakannya untuk pertama kali.
Jangan menekan kembali tambol on/off jika perkamas listrik mati secara otomatis. Baterai dapat rusak.

Memasang baterai

Untuk melepas baterai, tekan tambol pelepas baterai dan keluarkan baterai. Jangan melepas baterai dengan paksa. Baterai memiliki 2 level penguncian untuk mencegah baterai terlepas saat tambol pelepas baterai ditekan secara tidak sengaja. Selama baterai terpasang di dalam Perkinsas listrik, baterai ditahan posisinya bagiakan pegas.

Indicator level pengisian daya baterai

LED berwarna hijau dari indicator level pengisian daya baterai menampikan level pengisian daya baterai. Atas dasar keselamatan, permintaan level pengisian daya baterai

hanya dapat dilakukan saat perkakas listrik dalam keadaan berhenti.

Tekan tambol indicator level pengisian daya bateriatau

Entuk menampikan level pengisian baterai. Hal ini juga dapat dilakukan saat baterai dilepas.

Apabila LED tidak mencapa setelah menekan tambol indicator level pengisian daya, terdapat kerusakan pada baterai dan baterai harus diganti.

Tipe baterai GBA 18V...

LED Kapasitas

Lampu permanen hijau 3×60-100%

Lampu permanen hijau 2×30-60%

Lampu permanen hijau 1×5-30%

Lampu berkedip hijau 1×0-5%

Tipe baterai ProCORE18V...

LED Kapasitas

Lampu permanen hijau 5 × 80 - 100%

Pengoperasian

Kombini paku keling/nosepiece yang sesuai

Pengunaan kombiniasi yang tidak sesuai dengan tabel dibawah dapat mencebabkan gangguan fungsi pada perkakas listrik kepada pemasangan tidak dapat dilakukan dengan tepat.

Paku keling Nosepiece

Ukuran Mandrel Tanda Diameter lubang
Ø 3,0 mm (1/8")	Ø 2,00-2,15 mm	3.0/3.2 Ø 2,3-2,4 mm
Ø 3,2 mm (1/8")	Ø 1,85-2,15 mm
Ø 4,0 mm (5/32")	Ø 2,35-2,80 mm	4.0 Ø 2,7-2,8 mm
Ø 4,8 mm (3/16")	Ø 2,77-3,50 mm	4.8/5.0 Ø 3,3-3,4 mm
Ø 5,0 mm (3/16")	Ø 2,95-3,50 mm
Ø 6,0 mm (1/4")	Ø 3,40-3,50 mm	6.4 Ø 4,6-4,7 mm
Ø 6,4 mm (1/4")	Ø 3,71-4,00 mm

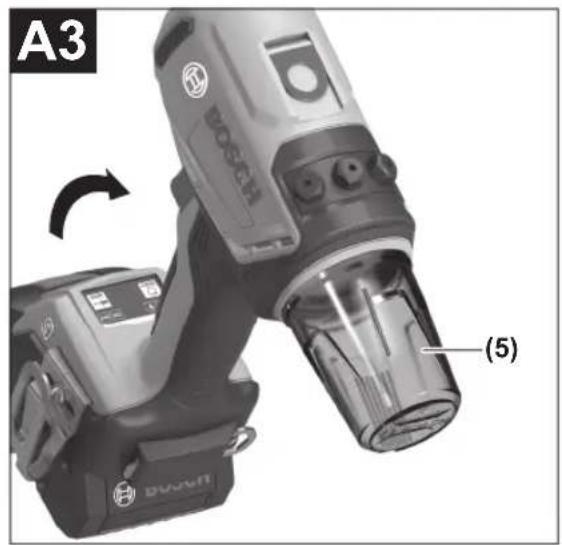

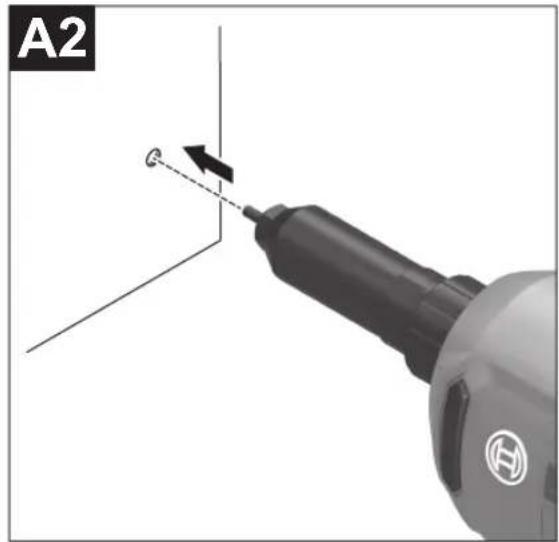

Memasang paku keling (lihat gambar A1-A3)

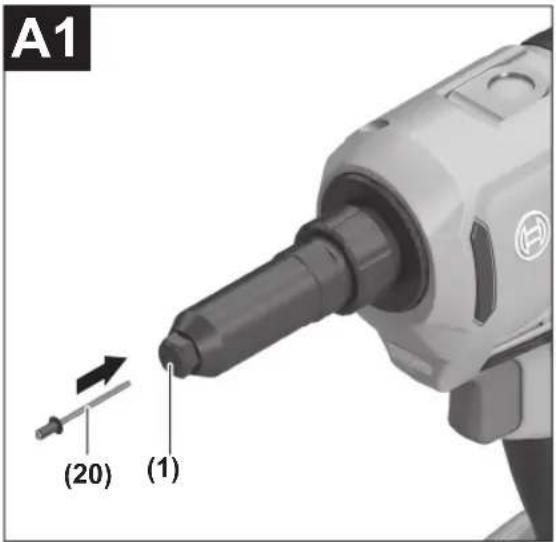

• Siapkan benda kerja yang akan dikeling. Jika belum ada lubang, bor benda kerja terlebih dahulu.
• Pilih nosepiece (1) yang sesuai. Pasang nosepiece pada selongsong penutup (2) dan kencangkan dengan kunci pas (9).

LED Kapasitas

Lampu permanen hijau 4 × 60–80%

Lampu permanen hijau 3 × 40–60%

Lampu permanen hijau 2 × 20–40%

Lampu permanen hijau 1 × 5–20%

Lampu berkedip hijau 1 × 0–5%

Petunjuk untuk penanganan baterai yang optimal

Lindungilah baterai dari kelembapan dan air.

Simpan bateraiinya pada rentang suhu antara -20^ hingga 50^. Janganlah meletakkan baterai di dalam mobil, misalnya pada musim panas.

Bersihkanlah lubang ventilasi baterai dengan kuas yang lunak, bersih dan kering secara bergala.

Waktu pengoperasian yang Berkurang secara signifikan setelah pengisian daya menuunjukkan kepada baterai telah habis dan perlu diganti.

Perhatikan petunjuk untuk membuang.

Gunakan tambol AUTO (18) untuk memilih mode pengoperasian yang diinginkan (lihat „Memilih mode pengoperasian", Halaman 76).
Sisipkan mandrel paku keling (20) ke dalam nosepiece (1).
- Pegang perkakas listrik dengan kuat dan tekan paku keding ke dalam lubang yang telah dibuat sebelumnya.

76 Bahasa Indonesia

• Tekan tambol on/off (12) menyesuaikan mode pengoperasiannya dan tunggu hingga mandrelPTHah.
  -Miringkan perkakas listrik ke belakang sehingga mandrel dapat jatuh ke dalam wadah tampung (5).

Catatan: Setelah paku keling dipasang, pastikan mandrel yang padah telah jatuh ke dalam wadah tampung sebelum memasang paku keling berikutnya.

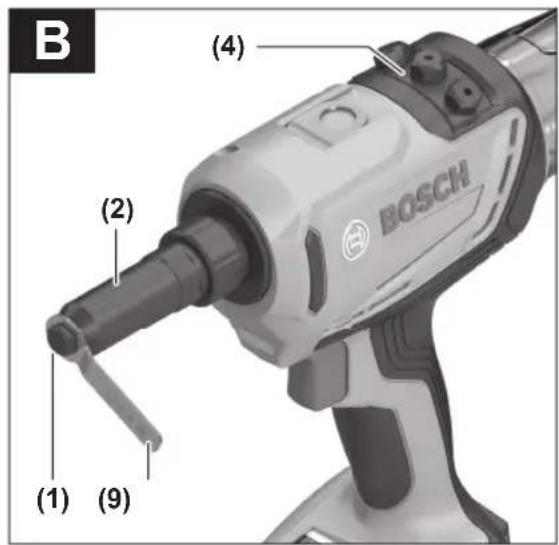

Mengganti nosepiece (lihat gambar B)

Di dalam depot nosepiece (4) terdapat nosepiece dengan tiga ukuran yang berbeda sehingga nosepiece dapat diganti dengan cepat.

• Gunakan kunci pas (9) untuk melepas nosepiece (1) dari selongsong penutup (2).
• Pasang nosepiece yang Barang lalu kencangkan dengan kunci pas (9).

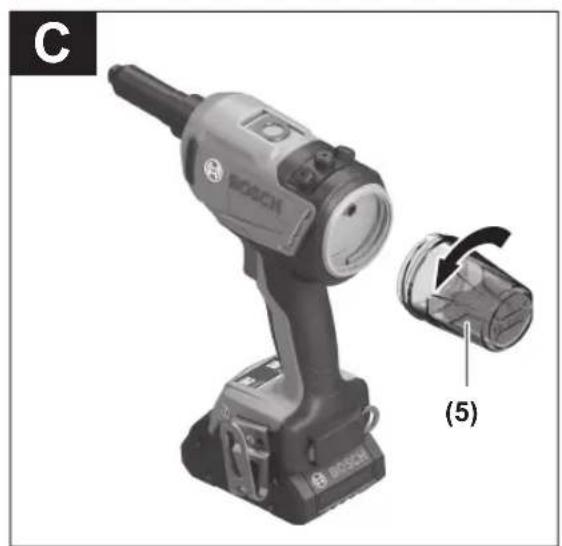

Mengosongkan wadah tampung (lihat gambar C)

Selalu kosongkan wadah tampung (5) untuk mandrel yang pada sebelum wadah terisi penuh guna mencegah kemacetan pada perkas listrik.

-Lepaskan wadah tampung (5) dengan diputar berlawanan arah jarum jam.
-Kosongkan wadah tampung (5) dan buang isinya ke dalam tempat sampah.
- Pasang dan kencangkan kembali wadah tampung (5) pada perkakas listrik dengan diputar search jarum jam.

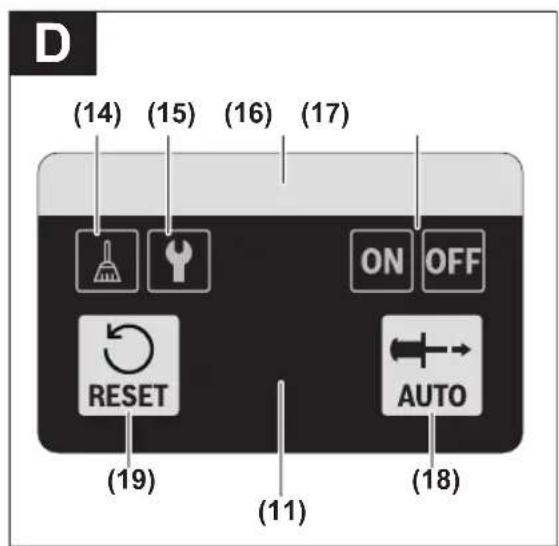

User Interface (lihat gambar D)

User interface (11) digunakan untuk memilih mode pengoperasian dan untuk menampikan status perkakas listrik.

Indikator status Arti (16)

• Perkakas listrik dimatikan

Hijau Perkakas listrik dihidupkan dan siap beroperasi

Kuning Pesan peringatan

Merah Pesan kesalahan

Indikator pengingat untuk memeriksa/ membersihkan rahang penjepit

Apabila indicator pengingat (15)ederal, rahang penjepit (23) haru diperiksa.
- Jika perlu, bersihkan rahang penjepit (lihat „Membersihkan rahang penjepit (lihat gambar E1-E3)“, Halaman 78).
Jangan mengatur ulang indicator pengingat sebelum membrilksa rahang penjepit. Untuk makukanya, tekan dan tahan tambol RESET (19) selama dualetik.

Memilih mode pengoperasian

Gunakan tambol AUTO (18) untuk memilih antara dual mode pengoperasian.

• Mode pengoperasian AUTO ON:

Untuk memasang paku keling, tekan singkat tambol on/off (12) dan lepaskan. Proses mengeling akan sebelumsecuta otomatis.

Keuntungan:Mengelingmenjadi mudah

• Mode pengoperasian AUTO OFF:

Untuk memasang paku keling, tekan lama tombol on/off (12) hingga paku keling terpasang sepenuhnya dan mandrel padah. Selanjutnya, lepaskan tombol on/off untuk mengakhiri proses mengeling

Keuntungan: Mengelingunjadi cepat (tergantung pada kombiniasi paku keling/nosepiece yang digunakan)

Petunjuk pengoperasian

Perkakas listrik dengan modul Bluetooth Low Energy yang terpasang dilengkapi dengan antarmuka nirkabel. Perhatikan batasan pengoperasian lokal, misalnya dalam pesawat terbang atas rumah sakit.
Di area di mana tekologi nirkabel Bluetooth® tidak boleh digunakan, modul Bluetooth® Low Energy harus dinonaktifkan melalui aplikasi.

Lampu kerja LED

Lampu kerja LED (13) digunakan untuk mencerangi area kerja langsung. Lampu dinalakan secara otomatis saat tambol on/off (12) ditekan.

Alat gantungan

Perkakas listrik dapat dikaitkan pada alat gantungan (misalnya pada jalurProduksi)menggunakan ring gantungan 3).

• Untuk melakukannya, lipat ring gantungan (3) ke atas.
  Kontrol kondisi dan pengait ring gantungan secara bergkala.

Klip sabuk

Perkakas listrik dapat digantungkan dengan mudah pada ikat pinggang menjagungan klip sabuk (7).

Fungsi konektivitas

Persyaratan systemd untuk aktivasi

Persyaratan systemd

Perangkat seluler (tablet, smartphone)

Android 5.1 (dan lebih tinggi) iOS 10 (dan lebih tinggi)

Instalasi dan Pengaturan Aplikasi

Instal terlebih dulu aplikasi khusus sesuai perangkat seluler agar fungsi konektivitas dapat digunakan.

• Unduh aplikasi melalui App Store (Apple App Store, Google Play Store) yang sesuai.

Catatan: App Store称之谓，memeerlukan akun pengguna.

Nama aplikasi iOS Android

Bosch Toolbox

-Selanjutnya pilih subitem MyTools atau Connectivity pada aplikasi.
- Display pada perangkat seluler Anda akan menampilkan seluruh langkah-langkah selanjutnya untuk menghubungkan perilakas listrik dengan perangkat.

Pengiriman data melalui Bluetooth

Sinyal akan dikirimkan secara Berkala oleh modul Bluetooth Low Energy yang terintegrasi. Sinyal masyarakat perlu dikirimkan menjadi kali menyesuaikan lingkungannya sebelum perilakakas listrik terdeteksi. Jika perilakakas listrik tidak terdeteksi, periksa hal berikut:

• Apakah jarak dengan perangkat seluler terlalu jauh? Dekatkan jarak antara perangkat seluler dan perkakas listrik.
• Apakah baterai kancing pada modul Bluetooth Low Energy terintegrasi terlalu lemah kepada hari? Hubungi pusat layanan pelanggan resmi untuk perkamas listrik Bosch untuk menjaganti baterai kancing.
• Nonaktifkan dan aktifkan kembali Bluetooth * pada perangkat seluler. Periksaakah perkakas listrik kini terdeteksi.

Fungsi yang berkaitan dengan perkakas listrik

• Pendaftaran dan personalisasi
• Pemeriksaaan status, output pesan peringatan dan pesan kesalahan
  Pengaturan dan informasi umum (misalnya interval pengusat untuk pemeriksaan rahang penjepit)
  -Perawatan

Pesan gangguan

Masalah Display (lihat gambar D)	Warna display	Penyebab Solusi
Pesan peringatan Kuning	Kuning	Rahang penjepit (23) kotor - Bersihkan Rahang penjepit (23)
		Rahang penjepit (23) aus - Periksa Rahang penjepit (23) dan ganti bila diperlukan

Masalah Display(aplikasi)Toolbox		Warnadisplay	Penyebab Solusi
Pesan peringatan Kuning			Rahang penjepit (23) kotor - Bersihkan rahang penjepit (23)
		Kuning	Rahang penjepit (23) aus - Periksa rahang penjepit (23) dan ganti bila diperlukan
		Kuning Level pengisian daya baterai (8) lemah
		Kuning	Baterai (8) hampir mengalami overheat - Ganti baterai (8) atau - Matikan perilakas listrik dan biarkan menjadi dingin selama 3-5 menit tingga indicator status (16) menjau
		Kuning Elektronik hampir mengalami overheat
		Kuning	Rahang penjepit (23) berada di luar posisi pengerjaan/posisi standby - Tekan tambol on/off (12)agar rahang penjepit (23) kembali bergerak ke posisi pengerjaan/posisi standby
Pesan kesalahan MerahLevel pengisian daya			baterai (8) sarat lemah - Segera ganti kepada isi baterai (8)
		Merah	Baterai (8) mengalami overheat - Segera ganti baterai (8) atau

Bosch Power Tools 1609 92A 6HD| (13.01.2022)

Masalah Display(aplikasi Toolbox)	Warna display	Penyebab Solusi
			- Segera matikan perilakas listrik dan biarkan tidak dìngin selama 3-5 menit tingga indicator status (16) menjau
	Merah Elektronik mengalami overheat		- Segera matikan perilakas listrik dan biarkan tidak dìngin tingga indicator status (16) menjau
	Merah	Rahang penjepit (23) macet	-Bersihkan rahang penjepit (23) dan ganti bila perlu

Perawatan dan servis

Perawatan dan pembersihan

Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) seda selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas Isitrik. Terdapat risiko cedera apabila tambol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja.
Perkakas listrik dan lubang ventilasi harus selelu dibersihkan agar perkakas dapat digunakan dengan baik dan akan.

Membersihkan rahang penjepit (lihat gambar E1-E3)

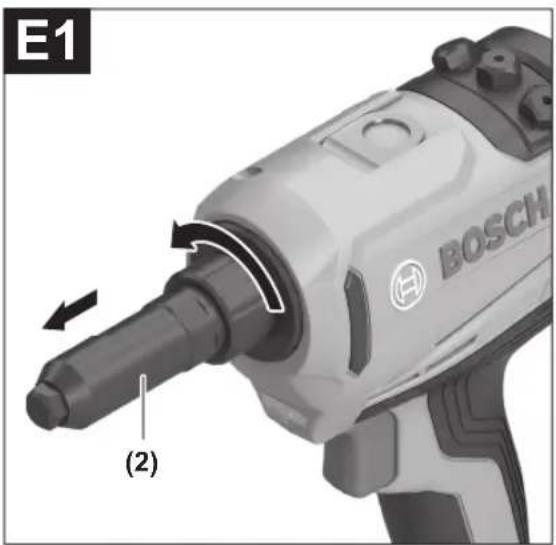

Lepaskan selongsong penutup (2) dari perkakas listrik dengan diputar berlawanan arah jarum jam.

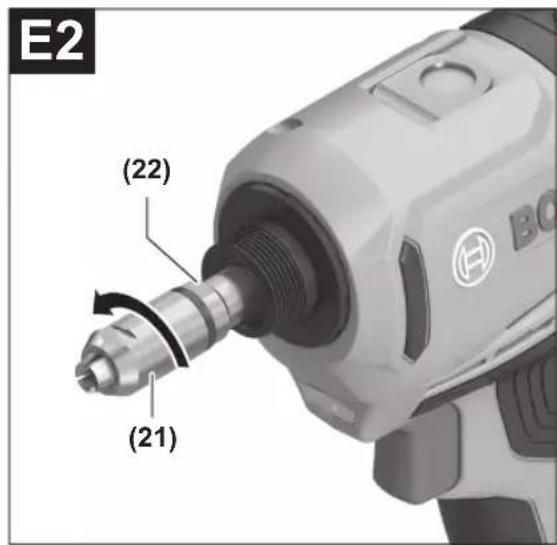

- Gunakan kunci pas (16 mm) untuk menahan flat kunci pas (22) dan kendurkan selongsong rahang penjepit (21).

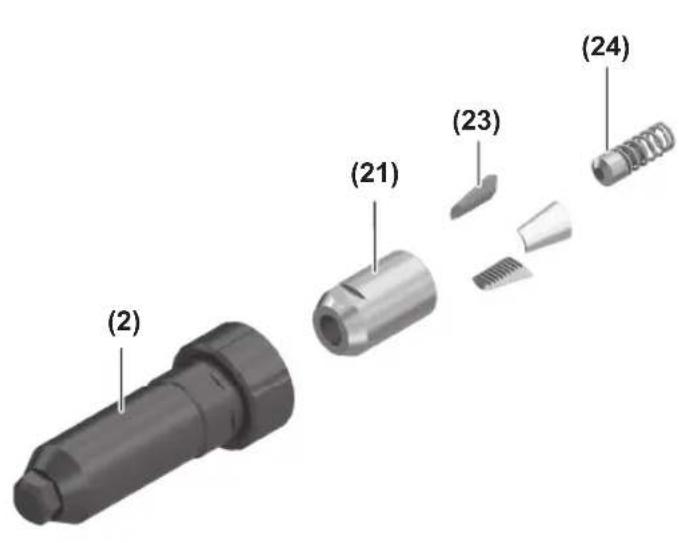

Lepaskan selongsong rahang penjepit (21). Dengan demikian, rahang penjepit (23) dan pegas tekan (24) dapat diakses dengan bebas.
-Bersihkan rahang penjepit (23) dan pegas tekan (24) dari debu dan seriphan logam.
Jika perlu, ganti rahang penjepit (23).
- Pasang kembali semua komponen dalam urutan sebaliknya.

Mengganti baterai kancing yang terintegrasi

Modul Bluetooth Low Energy berisi baterai kancing. Jika baterai kancing lemah atau habis, akan muncul pemberitahuan melalui Bosch Toolbox. Penggantian baterai kancing harus dilakukan oleh Bosch atau pusat layanan pelanggan resmi perkakas listrik Bosch.

Perhatian: Selalu ganti baterai kancing dengan baterai kancing denganjis yang sama.Terdapat risiko ledakan.
Lepas dan buang baterai kancing yang telah habis dengan cara yang ramah lingkungan. Baterai kencing yang telah habis dapat bocor dan dapat merusak Produk atau melukai pengguna.

Layanan pelanggan dan konsultasi penggunaan

Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku

cadang produkt ini. Gambaran teknis (exploded view) dan informasi inginai suku cadang dapat ditemukan di: www.bosch-pt.com

Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar Produk kami beserta akesesorinya.

Jika Anda hendak menanyakan sesuatu atopemesan sukucadang, selalu sebutkan nomor model yang terdiri dari 10anga dan tercantum pada label tipe Produk.

Indonesia

PT Robert Bosch

Jakarta Selatan 12310

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.co.id

Alamat layanan lainnya dapat ditemukan di:

Baterai li-ion yang direkomendasikan tunduk pada persyaratan terkait peraturan tersebut bahan-bahan yang berbahaya. Baterai dapat diangkit di jalan oleh penggunanya tanpa pembatasan lebih lanjut.

Pada pengiriman oleh pihak ketiga (misalnya transportasi udara atas perusahaan ekspedisi) harus ditaati syarat-syarat terkait kemasan dan pemberian tanda. Dalam hal ini, diperlukan konsultasi dengan ahli bahan-bahan berbahaya bahwa mengatur Barang pengiriman.

Kirimkan baterainya jika housing-nya tidak rusak. Tutup bagian-bagian yang terbuka dan kemas baterai agar tidak bergerak-gerak di dalam kemasan. Taatilah peraturapan peraturan nasional lainnya yang mungskin lebih rinci yang berlaku di negara Anda.

Caramembuang

Perkakas listrik, baterai, aksesori dan kemasan harus didaur ulang dengan cara yang ramah lingkungan.

Jangan membruang perkakas listrik, abi/baterai ke dalam sampah rumah tangga!

Baterai:

Li-ion:

Perhatikanlah petunjuk-petunjuk dalam bab Transpor (lihat "Transpor", Halaman 78).

Tiếng Viet

Huong dan an toan

Huóng dān an toàn chung cho dung cu dién

CÁNH BAO

Háy doc toan bó cac canh bao an toan, hóng dān,

hinh anh va thong so ky thuat duoc cung cap cho dung cu dien cam tay nay. Khong tuan thu moi hong dan duoc liet ke duoi day co the bi dien giat, gay chay va /hay bi thuong tat nghiem trong. Hay giu tatai lieve canh bao va hong dan de tham khao ve sau.

Thuat ngur "dung cu dien cam tay" trong phan canh bao la de cap den su dung dung cu dien cam tay cua ban, loai su dung dien nguon (co day cam dien) hay van hanh bang pin (khong day cam dien).

Khu vuc lam viec an toan

Gi' noi lam viec sach va du anh sang. Noi lam viec bua bon va toi tam de gay ra tai nan.
Khong van hanh dung cu dien cam tay trong moi truong de gay no, chang han nu'loi co chat long de chay, khi dot hay rac. Dung cu dien cam tay tao ra cac tia la nen co the lam rac ben chay hay boc khoi.
Khong de tre em hay nguoi den xem dung gan khi van hanh dung cu dien cam tay. Su phan tam co the gay ra su mat dieu khien.

An toan ve dien

Phich cam cua dung cu dien cam tay phai thich hop voi 6 cam. Khong bao giu duoc cai bien lai phich cam duoi moi hinh thuc. Khong duoc su dung phich tiep hop nao tiep dat (day mat). Phich cam nguyen ban va o cam dung loai se lam giam nguy co bi dien giuit.
Tranh khong de than the tiep xuc voi dat hay cac vat co be mat tiep dat nhu dong ong, lo suoi, hang rao va tu lanh. Co nhieu nguy co bi dien giat hon neu co the ban bi tiep hay noi dit.
Khong duoc de dung cu dien cam tay ngoai mua hay o tinh trang am uot. Nuoc vao may se lam tang nguy co bi dien giat.

Khong duoc lam dung day dan dien. Khong bao gio duoc nam day dan de xach, keo hay rut phich cam dung cu dien cam tay. Khong de day gan noi co nhiet do cao, dau nhot, vat nhon ben va bo phan chuyen dong. Lam hong hay cuon roi day dan lam tang nguy co bi dien giat.
Khi sur dung dung cu dien cam tay ngoai troi, dung day noi thich hop cho viec sur dung ngoai troi. Su dung day noi thich hop cho viec sur dung ngoai troi lam giam nguy co bi dien giat.
Neu viec su dung dung cu dien cam tay o noi am uot la khong the tranh duoc, dung thiet bi ngat mach tu dong (RCD) bao ve nguon. Su dung thiet bi ngat mach tu dong RCD lam giam nguy co bi dien giut.

Anloancaphan

Hay tinh tao, biét ro minh dang lam gi va hy su dung y thuc khi van hanh dung cu dien cam tay. Khong su dung dung cu dien cam tay khi dang met moi hay dang bi tac dong do chat gay nghiem, ruou hay duoc pham gay ra. Mtot thoang mát tap trung khi dang van hanh dung cu dien cam tay co the gay thuong tich nghiemstrong cho ban than.
Su dung trang bj bao ho ca nhan. Luon luon deo kinh bao ve mat. Trang bi bao ho nhu khau trang, giay chong trot, non bao ho, hay dung cu bao ve tai khi duoc su dung dung nao dung cho se lam giam nguy co thuong tat cho ban than.
Phong tranh may khoi dong bat ngo. Bao dam cong tac may o vi tri tát trucoc khi cam vao nguon dien va/hay lap pin vao, khi nhac may len hay khi mang xach may. Ngang ngon tan vao cong tac may de xach hay kich hoat dung cu dien cam tan khi cong tac o vi tri mo de dan den tai nan.
Lay moi chia hay khoa dieu cinh ra truckhi mo dien dung cu dien cam tay. Khoa hay chia con gan dinh vao bo phan quay cua dung cu dien cam tay co the gay thuong tich cho ban than.
Khong ruon nguoi. Luon luon giu tu the dung thich hop va thang bang. Dieu nay tao cho viec dieu khien dung cu dien cam tan toh hon trong moi tinh huong bat ngo.
Trang phuc thich hop. Khong mac quan ao róng lung thung hay mang tranq suc. Giu toc va quan ao xa khoi cac bo phan chuyen dong. Quan ao róng lung thung, do tranq suc hay toci dai co the bi cuon vao cac bo phan chuyen dong.
Neu co cac thiet bi di kem de noi may hut bui va cac phu kien khac, bao dam cac thiet bi nay duoc noi va su dung tot. Viec su dung

80 | Tiéng Viét

cac thiet bi gom hut bui co the lam giam cac doc hai lien quan den bui gay ra.

Khong de thai quen do su dung thuong xuyen dung cu khien ban tro nen chu quan va bo qua cac quy dinh an toan dung cu. Mota hanh vi bat can co the gay ra thuong tich nghiem tong chi trong tic tac.

Sudung va bao duong dung cu dien cam tay

Khong duoc ep may. Su dung dung cu dien cam tay dung loai theo dung ung dung cua ban. Dung cu dien cam tay dung chuc nang se lam viec tot va an toan hon theo dung tien do ma may duoc thiet ke.
Khong su dung dung cu dien cam tay neu nhu cong tac khong tat va mo duoc. Bat ky dung cu dien cam tay nao ma khong the dieu khien duoc bang cong tac la nguy hiem va thai duoc sua chu.
Rut phich cam ra khoi nguon dien va/hay pin ra khoi dung cu dien cam tay neu co the thao duoc, truck hi tien hanh bat ky dieu chin nao, thay phu kien, hay cat dung cu dien cam tay. Cac bien phap ngan ngua nhv vay lam giam nguy co dung cu dien cam tay khoi dong bat ngo.
Cat giu dung cu dien cam tay khong dung toi noi tre em khong lay duoc va khong cho nguroi chu a tung biet dung cu dien cam tay hay cac huong dan nay su dung dung cu dien cam tay. Dung cu dien cam tay nguy hiem khi o trong tay nguroi chu a duoc chi cach su dung.
Bao quan dung cu dien cam tay va cac phu kien. Kiem tra xem cac bo phan chuyen dong co bj sai lech hay ket, cac bo phan bi ran nut va cac tinh trang khac co the anh huong den su vanhanh cua may. Neu bi hu hong, thai chu may truck hi su dung. Nhieu tai nan xay ra do bao quan dung cu dien cam tay toi.
Giú cac dung cu cat ben va sach. Bao quan dung cach cac dung cu cat co canh cat ben lam giam kha nang bi ket va de dieu khien hon.
Su dung dung cu dien cam tay, phu kien, dau cai v. v., dung theo cac chi dan nay, hay luu y den dieu kien lam viec va cong viec phai thuc hien. Su dung dung cu dien cam tay khac voi muc dich thiiet ke co the tao nen tinh huong nguy hiem.
Giuy cam va be mat nam luon kho rao, sach se va khong dinh dau mo. Tay cam va be mat nam tron truot khong dem lai thao tac an toan va kiem soat dung cu trong cac tinh huong bat ngo.

Su dung va bao quan dung cu dung pin

Chi duoc sac pin lai voi bo nap dien do nha san suat chi dinh. Bo nap dien thi ch hop cho

môt loai pin có thegay nguy co cháy khi su dung cho môt loai pin khac.

Chi su dung dung cu dien cam tay voi loai pin duoc thiet ké dat biét dang rieng cho may. Su dung bat cu loai pin khac co the dan den thuong tat hay chay.
Khi khong su dung pin, de cach xa cac vat bang kim loai nuh kep giay, tien xu, chia khoa, dinh, oc vit hay cac do vat kim loai nho khac, thu co the tao su nao tiep tu mot daiu cuc voi mot daiu cuc khac. Su chap mach cua cac douc voi nhau co the gay bong hay chay.
Bao quan o tinh trang toi, dung dich tu pin co the tua ra; tranh tiep xuc. Neu vo tinh cham phai, hay xoi nuoc de rua. Neu dung dich vao mat, can them su ho tro cua y te. Dung dich tiet ra tu pin co the gay ngua hay bong.
Khong duoc su dung bo pin hoac dung cu da bi hui hao cbi thay doi. Pin hong hoac bi thay doi co the gay ra nhung tac dong khong luong truc duoc nhu chay no hoac nguy co thuong tich.
Khong dat bo pin hoac dung cu o gan lu a hoac noi qua nhiet. Tiep xuc voi lu a hoac nhiet do cao trén 130^ co thegay no.
Tuan tu tát ca cac huong dan nap va khong nap bo pin hay dung cu o ben ngoai pham vi nhiét do da duoc quy dinh trong cac huong dan. Nap khong dung cach hoac o nhiet do ngoai pham vi nap da quy dinh co the lam hu'hai pin va gia tang nguy co chay.

Bao duong

Dua dung cu dien cam tay cua ban den tho chuyen mon de bao duong, chi su dung phu tung dung chung loai de thay. Dieu nay se dam bao su an toan cua may duoc giu nguyen.
Khong bao giou sua chuacac bo pin da hui. Chi cho phep nha san xuat hoac cac nhacung cap dich vu co uy quyen thuc hiendich vu sua chuachocabopin.
