Type de produit	Riveteuse sans-fil (pose de rivets aveugles)
Modèle	Bosch GRG 18V-16 C Professional
Référence	3 601 JK5 ...
Course	25 mm
Force de traction	16 000 N
Poids (selon EPTA)	2,0 à 3,0 kg (selon batterie)
Alimentation	Batterie Lithium-Ion 18 V (GBA 18V... ou ProCORE18V...)
Chargeur compatible	GAL 18..., GAX 18..., GAL 36...
Bluetooth	Bluetooth 4.2 Low Energy, portée max. 30 m
Plage de fréquences Bluetooth	2 400-2 483,5 MHz, puissance < 1 mW
Pile bouton (module Bluetooth)	3 V CR 2450, durée de vie env. 5 ans
Température de fonctionnement	-20 °C à +50 °C
Température de charge	0 °C à +35 °C
Niveau sonore	73,5 dB(A) (pression acoustique), incertitude K=3 dB
Vibrations	a_h = 1,0 m/s², incertitude K=1,5 m/s²
Modes de fonctionnement	AUTO ON (automatique) et AUTO OFF (manuel)
Diamètres de rivets compatibles	3,0 mm à 6,4 mm (acier, aluminium, etc.)
Capacité du bac collecteur	Pour tiges de rivets cassées, à vider régulièrement
Éclairage	LED d'éclairage automatique
Accessoires fournis	Embouts (3 tailles), clé six pans, clip ceinture, anneau d'accrochage
Entretien	Nettoyage des mâchoires de serrage, remplacement possible
Réparabilité	Pièces de rechange disponibles, service après-vente Bosch

FOIRE AUX QUESTIONS - GRG 18V16 C Professional BOSCH

Quels types de rivets puis-je utiliser avec le Bosch GRG 18V-16 C ?

Vous pouvez poser des rivets aveugles de diamètres allant de 3,0 mm à 6,4 mm. Reportez-vous au tableau des combinaisons rivet/embout dans la notice pour choisir l'embout adapté.

Comment changer l'embout ?

Dévissez l'embout à l'aide de la clé six pans fournie. Vissez le nouvel embout et serrez-le avec la même clé. Le porte-embouts accepte trois tailles différentes.

Que faire si l'affichage devient jaune ?

Un affichage jaune sur l'interface utilisateur indique un avertissement : mâchoires de serrage encrassées ou usagées, batterie faible ou électronique en surchauffe. Suivez les instructions de la notice (nettoyage, remplacement, refroidissement).

Comment vider le bac collecteur ?

Dévissez le bac collecteur dans le sens antihoraire, videz les tiges de rivets dans une poubelle, puis revissez-le dans le sens horaire. Veillez à le faire avant qu'il ne soit trop plein.

Quelle batterie puis-je utiliser ?

Utilisez exclusivement des batteries Bosch GBA 18V... ou ProCORE18V... Les chargeurs recommandés sont les GAL 18..., GAX 18... ou GAL 36... Une batterie partiellement chargée est fournie selon les normes de transport.

Comment fonctionne le mode AUTO ON ?

En mode AUTO ON, appuyez brièvement sur la gâchette et relâchez-la. La pose du rivet s'effectue automatiquement jusqu'à ce que la tige se casse. Ce mode offre un grand confort de rivetage.

Puis-je utiliser l'outil sans batterie branchée ?

Non, l'outil fonctionne uniquement sur batterie. Insérez une batterie chargée jusqu'à l'enclenchement. Retirez-la en appuyant sur le bouton de déverrouillage avant tout entretien.

Comment nettoyer les mâchoires de serrage ?

Dévissez la tête, bloquez la broche avec une clé plate de 16 mm, desserrez le mandrin, retirez-le, puis nettoyez les mâchoires et le ressort avec une brosse douce. Remontez dans l'ordre inverse.

Que faire si le témoin de rappel s'allume ?

Le témoin Remplacer (14) ou Contrôler (15) vous invite à vérifier les mâchoires de serrage. Nettoyez-les ou remplacez-les si nécessaire, puis appuyez sur la touche RESET pendant 2 secondes.

Comment connecter l'outil à mon smartphone ?

Téléchargez l'application Bosch Toolbox sur Android ou iOS, activez le Bluetooth sur votre appareil mobile, puis suivez les instructions dans l'application. L'outil envoie un signal Bluetooth Low Energy (portée max. 30 m).

MODE D'EMPLOI GRG 18V16 C Professional BOSCH

Consignes de sécurité

Avertissements de sécurité généraux pour l'outil électrique

AVERTISSEMENT

Lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournis

avec cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme "outil électrique" dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil électrique fonctionnant sur batterie (sans cordon d'alimentation).

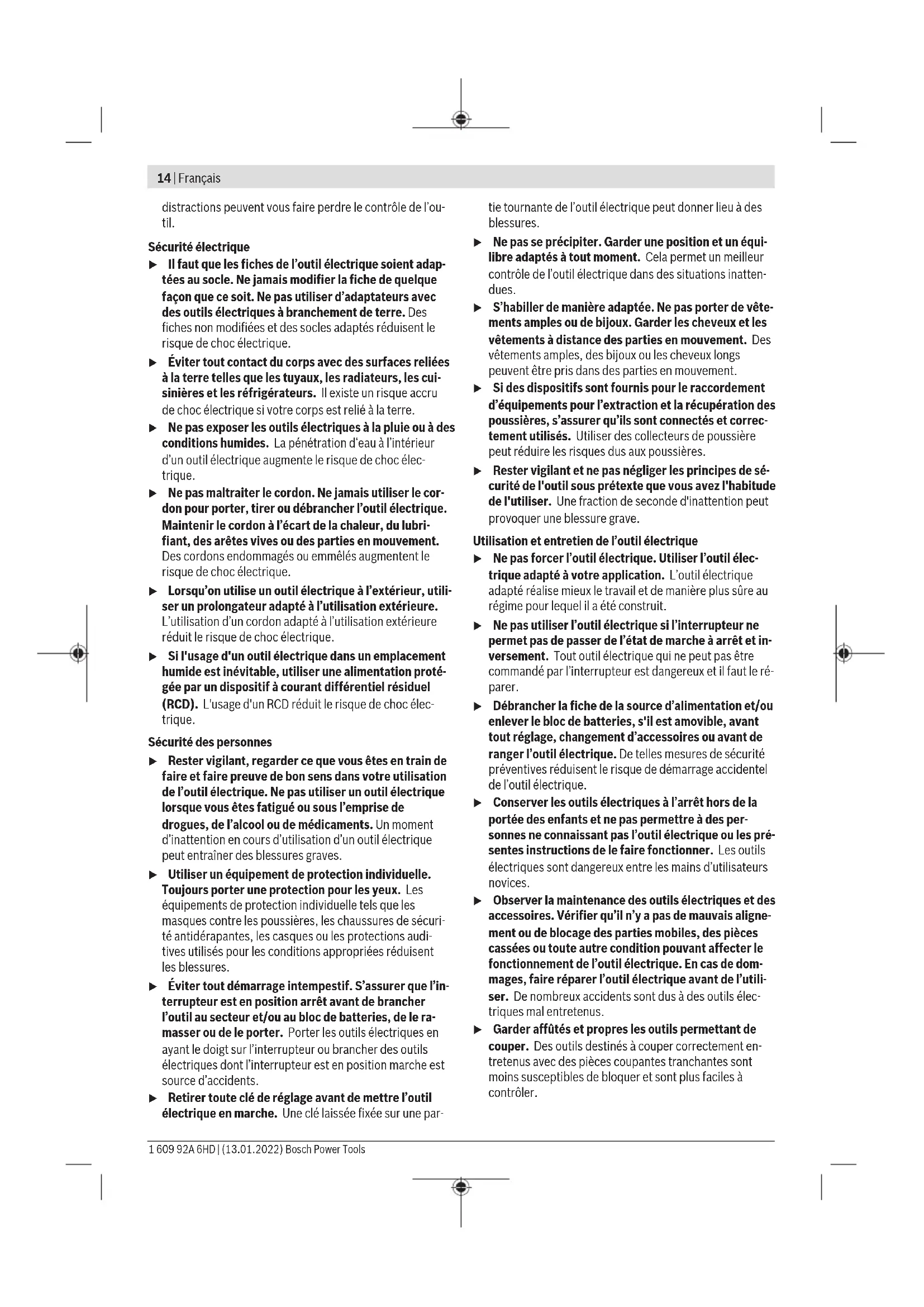

Sécurité de la zone de travail

▸ Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. ▸ Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil électrique. Les

distractions peuvent vous faire perdre le contrôle de l'outil.

Sécurité électrique

Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des socles adaptés réduisent le risque de choc électrique. Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. Ne pas exposer les outils électriques à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil électrique augmente le risque de choc électrique. Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil électrique. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes vives ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique. Lorsqu'on utilise un outil électrique à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique. Si l'usage d'un outil électrique dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

Sécurité des personnes

Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil électrique. Ne pas utiliser un outil électrique lorsque vous êtes fatigué ou sous l'emprise de drogues, de l'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil électrique peut entraîner des blessures graves. Utiliser un équipement de protection individuelle. Toujours porter une protection pour les yeux. Les équipements de protection individuelle tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections auditives utilisés pour les conditions appropriées réduisent les blessures. - Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils électriques en ayant le doigt sur l'interrupteur ou brancher des outils électriques dont l'interrupteur est en position marche est source d'accidents. Retirer toute clé de réglage avant de mettre l'outil électrique en marche. Une clé laissée fixée sur une par

tie tournante de l'outil électrique peut donner lieu à des blessures.

Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil électrique dans des situations inattendues. S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières. Rester vigilant et ne pas négliger les principes de sécurité de l'outil sous prétexte que vous avez l'habitude de l'utiliser. Une fraction de seconde d'inattention peut provoquer une blessure grave.

Utilisation et entretien de l'outil électrique

Ne pas forcer l'outil électrique. Utiliser l'outil électrique adapté à votre application. L'outil électrique adapté réalise moins le travail et de manière plus sûre au régime pour lequel il a été construit. Ne pas utiliser l'outil électrique si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et inversement. Tout outil électrique qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer. Débrancher la fiche de la source d'alimentation et/ou enlever le bloc de batteries, s'il est amovible, avant tout réglage, changement d'accessoires ou avant de ranger l'outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique. Conserver les outils électriques à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil électrique ou les présentes instructions de le faire fonctionner. Les outils électriques sont dangereux entre les mains d'utilisateurs novices. Observer la maintenance des outils électriques et des accessoires. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil électrique. En cas de dommages, faire réparer l'outil électrique avant de l'utiliser. De nombreux accidents sont dus à des outils électriques mal entretenus. Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.

Utiliser l'outil électrique, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses. Il faut que les poignées et les surfaces de préhension restent sèches, propres et dépourvues d'huiles et de graisses. Des poignées et des surfaces de préhension glissantes rendent impossible la manipulation et le contrôle en toute sécurité de l'outil dans les situations inattendues.

Utilisation des outils fonctionnant sur batteries et précautions d'emploi

Ne recharger qu'avec le chargeur spécifié par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu'il est utilisé avec un autre type de bloc de batteries. N'utiliser les outils électriques qu'avec des blocs de batteries spécifiquement désignés. L'utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu. Lorsqu'un bloc de batteries n'est pas utilisé, le maintenir à l'écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d'une borne à une autre. Le court-circuitage des bornes d'une batterie entre elles peut causer des brûlures ou un feu. Dans de mauvaises conditions, du liquide peut être éjecté de la batterie; éviter tout contact. En cas de contact accidentel, nettoyer à l'eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures. Ne pas utiliser un bloc de batteries ou un outil fonctionnant sur batteries qui a été endommagé ou modifié. Les batteries endommagées ou modifiées peuvent avoir un comportement imprévisible provoquant un feu, une explosion ou un risque de blessure. Ne pas exposer un bloc de batteries ou un outil fonctionnant sur batteries au feu ou à une température excessive. Une exposition au feu ou à une température supérieure à 130 °C peut provoquer une explosion. Suivre toutes les instructions de charge et ne pas charger le bloc de batteries ou l'outil fonctionnant sur batteries hors de la plage de températures spécifiée dans les instructions. Un chargement incorrect ou à des températures hors de la plage spécifiée peut endommager la batterie et augmenter le risque de feu.

Maintenance et entretien

Faire entretenir l'outil électrique par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assure le maintien de la sécurité de l'outil électrique.

Ne jamais effectuer d'opération d'entretien sur des blocs de batteries endommagés. Il convient que l'entretien des blocs de batteries ne soit effectué que par le fabricant ou les fournisseurs de service autorisés.

Consignes de sécurité pour riveteuses

Ne dirigez pas la riveteuse vers des personnes ou vers vous-même lors de son utilisation et ne l'actionnez pas quand il n'y a pas de matériel à riveter. Le rivet aveugle risque d'être éjecté et de causer des blessures. Ne travaillez pas sans le bac collecteur. Les tiges de rivet cassées sont éjectées vers l'arrière et risquent de causer des blessures. Si l'accu est endommagé ou utilisé de manière non conforme, des vapeurs peuvent s'échapper. L'accu peut brûler ou exploser. Ventilez le local et consultez un médecin en cas de malaise. Les vapeurs peuvent entraîner des irritations des voies respiratoires. N'ouvrez pas l'accu. Risque de court-circuit. Les objets pointus comme un clou ou un tournevis et le fait d'exercer une force extérieure sur le boîtier risquent d'endommager l'accu. Il peut en résulter un court-circuit interne et l'accu risque de s'enflammer, de dégager des fumées, d'exploser ou de surchauffer. N'utilisez l'accu qu'avec des produits du fabricant. Tout risque de surcharge dangereuse sera alors exclu.

Conservez la batterie à l'abri de la chaleur, en la protégeant par exemple de l'ensoleillement direct, du feu, de la saleté, de l'eau et de l'humidité. Il existe un risque d'explosion et de courts-circuits.

Attention ! En cas d'utilisation de l'outil électroportatif en mode Bluetooth, les ondes émises risquent de perturber le fonctionnement de certains appareils et installations ainsi que le fonctionnement des avions et des appareils médicaux (par exemple stimulateurs cardiaques, prothèses auditives). Les ondes émises peuvent aussi avoir un effet nocif sur les personnes et les animaux qui se trouvent à proximité immédiate de l'outil. N'utilisez pas l'outil électroportatif en mode Bluetooth à proximité d'appareils médicaux, de stations-service, d'usines chimiques et lorsque vous vous trouvez dans des zones à risque d'explosion ou dans des zones de dynamitage. N'utilisez pas l'outil électroportatif en mode Bluetooth dans des avions. Évitez une utilisation prolongée de l'outil très près du corps.

Le nom de marque Bluetooth et le logo associé sont des marques déposées de la Bluetooth SIG, Inc. Toute utilisation de cette marque/de ce logo par la société Robert Bosch Power Tools GmbH s'effectue sous licence.

AVERTISSEMENT

Assurez-vous de ne jamais laisser la pile bouton à la portée des enfants. Les piles boutons sont dangereuses.

Les piles boutons ne doivent en aucun cas être ingérées ou introduites dans des ouvertures corporelles. En cas de suspicion d'ingestion d'une pile bouton ou d'introduction d'une pile dans une autre ouverture corporelle, consultez immédiatement un médecin. L'ingestion d'une pile bouton peut, au bout de seulement 2 heures, provoquer des brûlures graves et même entraîner la mort. Lors d'un changement de pile bouton, veuillez respecter les règles et précautions d'usage. Il y a sinon risque d'explosion. Veuillez n'utiliser que le type de pile bouton indiqué dans la présente notice d'utilisation. N'utilisez aucune autre pile bouton ni aucune autre source d'alimentation électrique. N'essayez pas de recharger la pile bouton ou de la court-circuiter. La pile bouton risque alors de fuir, d'exploser, de brûler et de blesser des personnes. Retirez les piles boutons déchargées et éliminez-les en respectant la législation en vigueur. Les piles boutons déchargées peuvent se mettre à fuir et détériorer le produit ou blesser des personnes. Ne surchauffez pas la pile bouton et ne la jetez pas dans le feu. La pile bouton risque alors de fuir, d'exploser, de brûler et de blesser des personnes. N'endommagez pas la pile bouton et n'essayez pas de l'ouvrir. La pile bouton risque alors de fuir, d'exploser, de brûler et de blesser des personnes. Ne mettez pas une pile bouton endommagée en contact avec de l'eau. Le lithium qui s'échappe peut produire de l'hydrogène en réagissant avec l'eau. Il y a alors risque d'incendie, d'explosion ou de blessure de personnes.

Symboles

Les symboles suivants peuvent être importants pour l'utilisation de votre outil électroportatif. Veuillez mémoriser les symboles et leur signification. L'interprétation correcte des symboles vous permettra de mieux utiliser votre outil électroportatif et en toute sécurité.

Symboles et leur signification

Le protocole de données est activé dans cet outil électroportatif.

Outil électroportatif connecté avec technologie Bluetooth intégrée

Description des prestations et du produit

Lisez attentivement toutes les instructions et consignes de sécurité. Le non-respect des instructions et consignes de sécurité peut provoquer un choc électrique, un incendie et/ou entraîner de graves blessures.

Référez-vous aux illustrations qui se trouvent à l'avant de la notice d'utilisation.

Utilisation conforme

L'outil électroportatif est conçu pour la pose de rivets aveugles.

Le module Bluetooth Low Energy intégré permet de transmettre les données et les réglages de l'outil électroportatif à un appareil mobile par voie radio au moyen de la technologie Bluetooth.

Éléments constitutifs

La numérotation des éléments de l'appareil se réfère à la représentation de l'outil électroportatif sur la page graphique.

(1) Embout (2) Tête (3) Anneau d'accrochage (4) Porte-embouts (5) Bac collecteur (pour les tiges de rivets cassées) (6) Poignée (surface de préhension isolée) (7) Clip de ceinture (8) Accu (9) Clé six pans (10) Bouton de déverrouillage d'accu (11) Interface utilisateur (12) Interrupteur Marche/Arrêt (gâchette) (13) LED d'éclairage (14) Témoin de rappel Remplacer les mâchoires de serrage (interface utilisateur) (15) Témoin de rappel Contrôler les mâchoires de serrage (interface utilisateur) (16) Affichage d'état de l'outil électroportatif (interface utilisateur) (17) Affichage Modes de fonctionnement (interface utilisateur) (18) Touche AUTO pour sélectionner le mode de fonctionnement (interface utilisateur) (19) Touche RESET pour réinitialiser le témoin de rappel (interface utilisateur) (20) Rivet aveugle (b) (21) Mandrin de serrage (22) Méplat (23) Mâchoires de serrage

(24) Ressort de compression

a) Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre gamme d'accessoires. b) disponible dans le commerce (non fourni)

Caractéristiques techniques

Riveteuse sans-fil GRG 18V-16 C
Référence	3 601 JK5 ...
Course mm 25
Force de traction N 16 000
Poids selon EPTA-Procedure 01:2014A)	kg 2,0 ... 3,0
Températures ambantes ad-missibles
-Pendant la charge °C 0 ... +35
-Pendant l'utilisation et pour le stockage	°C -20 ... +50
Accus recommends GBA 18V...	ProCORE18V...
Chargeurs recommends GAL 18...	GAX 18...
	GAL 36...
Transmission de données
Bluetooth® Bluetooth® 4.2	(Low Energy)B)
Portée maximale du signal m 30	C)
Plage de fréquences utilisée MHz 2 400-2 483,5
Puisance de sortie mW	< 1
Alimentation en énergie du module Bluetooth® Low Ener-gy
Pile bouton	Pile au lithium de 3 V, CR 2450
Durée de vie approx. de lapile bouton	Années 5

A) Mesure à 20-25°C avec accu GBA 18V 1.5Ah et GBA 18V 12Ah. B) Les périphériques mobiles (smartphones, tablettes) doivent être compatibles avec la technologie Bluetooth Low Energy (version 4.2) et prendre en charge le profil GAP (Generic Access Profile). C) La portée peut varier sensiblement selon les conditions extérieures et le type de périphérique mobile utilisé. Dans une pièce fermée et à travers des barrières métalliques (par exemple, parois murales, étagères, coffres, etc.), la portée du Bluetooth peut se trouver fortement réduite.

Informations sur le niveau sonore/les vibrations

Valeurs d'émissions sonores déterminées conformément à EN 62841-1.

Le niveau de pression acoustique en dB(A) typique de l'outil électroportatif est de 73,5 dB(A). Incertitude K = 3 dB. Pendant l'utilisation de l'outil, le niveau sonore peut dépasser les valeurs indiquées. Portez un casque antibruit!

Valeurs globales de vibration a_h (somme vectorielle sur les trois axes) et incertitude K conformément à EN 62841-1: a_n = 1,0 m/s², K = 1,5 m/s².

Le niveau de vibration et la valeur d'émission sonore indiqués dans cette notice d'utilisation ont été mesurés selon une procédure de mesure normalisée et peuvent être utilisés pour établir une comparaison entre différents outils électroportatifs. Ils peuvent aussi servir de base à une estimation préliminaire du taux de vibration et du niveau sonore.

Le niveau de vibration et la valeur d'émission sonore indiqués s'appliquent pour les utilisations principales de l'outil électroportatif. Si l'outil électroportatif est utilisé pour d'autres applications, avec d'autres accessoires de travail ou sans avoir fait l'objet d'un entretien régulier, le niveau de vibration et la valeur d'émission sonore peuvent différer. Il peut en résulter des vibrations et un niveau sonore nettement plus élevés pendant toute la durée de travail.

Pour une estimation précise du niveau de vibration et du niveau sonore, il faut aussi prendre en considération les périodes pendant lesquelles l'outil est éteint ou bien en marche sans être vraiment en action. Il peut en résulter au final un niveau de vibration et un niveau sonore nettement plus faibles pendant toute la durée de travail.

Prévoyez des mesures de protection supplémentaires permettant de protéger l'utilisateur de l'effet des vibrations, par exemple : maintenance de l'outil électroportatif et des accessoires de travail, maintien des mains au chaud, organisation des procédures de travail.

Accu

Bosch vend ses outils électroportatifs sans accu. Il est indiqué sur l'emballage si un accu est fourni ou non avec l'outil électroportatif.

Recharge de l'accu

N'utilisez que les chargeurs indiqués dans les caractéristiques techniques. Seuls ces chargeurs sont adaptés à l'accu Lithium-Ion de votre outil électroportatif. Remarque : Les dispositions internationales en vigueur pour le transport de marchandises obligent à livrer les accus Lithium-Ion partiellement chargés. Pour que les accus soient pleinement performants, chargez-les complètement avant leur première utilisation. Après l'arrêt automatique de l'outil électroportatif, n'appuyez plus sur l'interrupteur Marche/Arrêt. L'accu pourrait être endommagé.

Mise en place de l'accu

Insérez l'accu dans le compartiment à accu jusqu'à ce qu'il s'enclenche.

Retrait de l'accu

Pour retirer l'accu, appuyez sur le bouton de déverrouillage de l'accu et sortez l'accu de l'outil électroportatif. Ne forcez pas.

L'accu dispose d'un double verrouillage permettant d'éviter qu'il tombe si vous appuyez par mégarde sur le bouton de déverrouillage d'accu. Tant que l'accu est en place dans l'outil électroportatif, un ressort le maintient en position.

Indicateur de niveau de charge de l'accu

Les LED vertes de l'indicateur d'état de charge indiquent le niveau de charge de la batterie. Pour des raisons de sécurité, il n'est possible d'afficher l'état de charge que quand l'outil électroportatif est à l'arrêt.

Pour afficher le niveau de charge, appuyez sur le bouton de l'indicateur de niveau de charge. L'affichage du niveau de charge est également possible après retrait de l'accu.

Si aucune LED ne s'allume après avoir appuyé sur le bouton de l'indicateur de niveau de charge, la batterie est défectueuse et doit être remplacée.

Batterie de type GBA 18V...

LED Capacité

Allumage permanent en vert de 3 LED 60-100 %

Allumage permanent en vert de 2 LED 30-60 %

Allumage permanent en vert de 1 LED 5-30 %

Clignotement en vert de 1 LED 0-5 %

Batterie de type ProCORE18V...

LED Capacité

Allumage permanent en vert de 5 LED 80-100 %

Allumage permanent en vert de 4 LED 60-80 %

Allumage permanent en vert de 3 LED 40-60 %

Allumage permanent en vert de 2 LED 20-40 %

Allumage permanent en vert de 1 LED 5-20 %

Clignotement en vert de 1 LED 0-5 %

Indications pour une utilisation optimale de la batterie

Protégez l'accu de l'humidité et de l'eau.

Ne stockez l'accu que dans la plage de températures de -20 à 50 °C. Ne le laissez pas, par exemple, dans une voiture en plein été.

Nettoyez de temps en temps les orifices de ventilation de l'accu à l'aide d'un pinceau doux, propre et sec.

Une baisse notable de l'autonomie de l'accu au fil des recharges effectuées indique que l'accu est arrivé en fin de vie et qu'il doit être remplacé.

Respectez les indications concernant l'élimination.

Utilisation

Combinaisons rivet/embout appropriées

Les combinaisons autres que celles indiquées dans le tableau ci-dessous peuvent entraîner une mauvaise fixation ou un dysfonctionnement de l'outil électroportatif.

Rivet aveugle Embout

Taille Tige de rivet Désignation Diamètre d'alésage
Ø 3,0 mm (1/8")	Ø 2,00-2,15 mm	3.0/3.2 Ø 2,3-2,4 mm
Ø 3,2 mm (1/8")	Ø 1,85-2,15 mm
Ø 4,0 mm (5/32")	Ø 2,35-2,80 mm	4.0 Ø 2,7-2,8 mm
Ø 4,8 mm (3/16")	Ø 2,77-3,50 mm	4.8/5.0 Ø 3,3-3,4 mm
Ø 5,0 mm (3/16")	Ø 2,95-3,50 mm
Ø 6,0 mm (1/4")	Ø 3,40-3,50 mm	6.4 Ø 4,6-4,7 mm
Ø 6,4 mm (1/4")	Ø 3,71-4,00 mm

Pose d'un rivet aveugle (voir figures A1-A3)

• Préparez les pièces à assembler. Percez des trous dans les pièces si cela n'a pas déjà été fait.
• Sélectionnez l'embout approprié (1). Vissez l'embout sur la tête (2) et serrez-le avec la clé six pans (9).
• Sélectionnez avec la touche AUTO (18) le mode de fonctionnement souhaité (voir « Sélection du mode de fonctionnement », page 19).
• Insérez la tige du rivet aveugle (20) dans l'embout (1).
• Maintenez fermement l'outil électroportatif et insérez le rivet dans le trou.
• Actionnez la gâchette (12) plus ou moins longtemps selon le mode de fonctionnement sélectionné et attendez que la tige du rivet se casse.
• Basculez l'outil électroportatif vers l'arrière de façon à ce que la tige tombe dans le bac collecteur (5).

Remarque : Assurez-vous après avoir posé le rivet aveugle que la tige cassée est bien tombée dans le bac collecteur avant de poser le rivet suivant.

Remplacement de l'embout (voir figure B)

Le porte-embouts (4) avec des embouts de trois tailles différentes permet de changer d'embout rapidement.

• Dévissez l'embout (1) de la tête (2) avec la clé six pans (9).
• Vissez le nouvel embout et serrez-le avec la clé six pans (9).

Vidage du bac collecteur (voir figure C)

Pour éviter tout blocage ou coincement, videz le bac collecteur (5) de tiges de rivets avant qu'il ne soit trop plein.

• Dévissez le bac collecteur (5) dans le sens antihoraire.
• Videz le contenu du bac collecteur (5) dans une poubelle ou un conteneur de recyclage approprié.
• Revissez le bac collecteur (5) dans le sens horaire.

Interface utilisateur (voir figure D)

L'interface utilisateur (11) sert à sélectionner le mode de fonctionnement et à afficher certains états de l'outil électroportatif.

Affichage d'état Signification (16)

• Outil électroportatif éteint

Vert : Outil électroportatif allumé et prêt à l'emploi

Jaune : Affichage d'avertissement

Rouge : Affichage de défaut

Bleu (clignotant) : transmission de données

Témoins de rappel : contrôler/remplacer les mâchoires de serrage

Lorsque le témoin de rappel (15) ou (14) s'allume, vous devez vérifier les mâchoires de serrage (23). Nettoyez si nécessaire les mâchoires de serrage (voir « Nettoyage des mâchoires de serrage », figures E1-E3, page 21). Ne réinitialisez le témoin de rappel qu'après avoir vérifié l'état des mâchoires de serrage. Pour cela, actionnez et maintenez enfoncée la touche RESET (19) pendant 2 secondes.

Sélection du mode de fonctionnement

La touche AUTO (18) offre le choix entre deux modes de fonctionnement.

• Mode de fonctionnement AUTO ON :

Pour poser un rivet aveugle, actionnez brièvement la gâchette (12) et relâchez-la. La pose du rivet s'effectue automatiquement.

Avantage : grand confort de rivetage.

Mode de fonctionnement AUTO OFF :

Pour poser un rivet, maintenez la gâchette (12) actionnée jusqu'à la fin du rivetage, autrement dit jusqu'à ce que la tige se casse. Relâchez ensuite la gâchette pour clore l'opération de rivetage.

Avantage : rivetage rapide (suivant la combinaison rivet/embout utilisé).

Instructions d'utilisation

En présence du module Bluetooth Low Energy, l'outil électroportatif est doté d'une interface radio. Observez les restrictions d'utilisation locales en vigueur, par exemple dans les avions ou dans les hôpitaux. Dans les espaces/locaux où il est interdit d'utiliser la technologie Bluetooth®, vous devez désactiver le module Bluetooth® Low Energy via l'application mobile.

LED d'éclairage

La LED d'éclairage (13) améliore la visibilité dans les endroits sombres. Elle s'allume automatiquement dès que l'on actionne la gâchette (12).

Dispositif de suspension

L'anneau d'accrochage (3) permet de fixer l'outil électroportatif à un dispositif de suspension (p. ex. sur une ligne de production).

Rabattez pour cela l'anneau d'accrochage (3) vers le haut. Contrôlez régulièrement l'état de l'anneau d'accrochage et l'état du crochet du dispositif de suspension.

Clip de ceinture

Le clip de ceinture (7) permet d'accrocher l'outil électroportatif à votre ceinture.

Fonctions de connectivité

Prérequis pour l'utilisation de l'application

Prérequis système

Appareil mobile (tablette, smartphone) Android 5.1 (ou version ultérieure)

iOS 10 (ou version ultérieure)

Installation de l'application mobile

Pour pouvoir utiliser les fonctions de connectivité, vous devez d'abord installer l'application mobile conscience pour votre appareil mobile (Android ou iOS).

• Téléchargez l'application sur la plateforme dédiée (Apple App Store ou Google Play Store).

Remarque : Pour ce faire, vous devez disposer d'un compte utilisateur donnant accès à la plateforme de téléchargement.

Nom de l'application iOS Android

Bosch Toolbox

• Sélectionnez ensuite dans l'application le sous-menu MyTools ou Connectivité.
• Sur l'écran de votre appareil mobile (smartphone, tablette) sont alors indiquées toutes les étapes à suivre pour connecter l'outil électroportatif à l'appareil mobile.

Transmission de données via Bluetooth

Le module Bluetooth Low Energy intégré envoie à intervalles réguliers un signal. L'outil électroportatif n'est parfois reconnu qu'après l'envoi de plusieurs signaux (dépend de l'environnement).

Si l'outil électroportatif n'est pas reconnu, vérifiez les points suivants :

- La distance par rapport à l'appareil mobile est-elle trop grande ? Réduisez la distance entre l'appareil mobile et l'outil électroportatif. - La pile bouton du module Bluetooth Low Energy intégré est-elle encore bonne ? A-t-elle une tension suffisante ? Pour remplacer la pile bouton, adressez-vous à un centre de service après-vente agréé pour outillage électroportatif Bosch. - Désactivez puis réactivez le Bluetooth sur votre appareil mobile. Vérifiez si l'outil électroportatif est maintenant détecté.

Fonctions disponibles avec l'outil électroportatif

En combinaison avec le module Bluetooth Low Energy, les fonctions de connectivité suivantes sont disponibles pour l'outil électroportatif :

• Enregistrement et personnalisation
• Vérification d'état, affichage d'avertissements et de défauts
• Informations générales et réglages (p. ex. intervalle de rappel pour le contrôle des mâchoires de serrage) Gestion

Signalisations d'anomalies

Problème Affichage(voir figure D)		Couleur d'affiche	Cause Remède
Affichage d'avertissement		Jaune	Mâchoires de serrage (23)encrassées	- Nettoyez les mâchoires de serrage (23)
		Jaune	Mâchoires de serrage (23)usagées	- Vérifiez les mâchoires de serrage (23) et remplacez-les si nécessaire

Problème Affichage sur l'appli Toolbox		Couleur d'affiche	Cause Remède
Affichage d'avertissement		Jaune	Mâchoires de serrerage (23) encrassées
		Jaune	Mâchoires de serrerage (23) usagées
		Jaune Faible niveau de charge de l'accu (8)	- Remplacez ou rechargez l'accu (8)
		Jaune	Accu (8) presque en surchauffe
		Jaune Électronique presque en surchauffe	- Remplacez l'accu (8) ou - Éteignez l'utilétroportatif et laissez-le refroidir 3 à 5 min, jusqu'à ce que l'affichage d'état (16) s'allume en vert
		Jaune	- Éteignez l'utilétroportatif et laissez-le refroidir jusqu'à ce que l'affichage d'état (16) s'allume en vert

Problème Affichage sur l'appli Toolbox	Couleur d'affiche	Cause Remède
	Jaune	Mâchioires de serrage (23) pas en position de travail/ repos	- Actionnez la gâchette (12) jusqu'à ce que les mâchioires de serrage (23) reviennent en position de travail/ repos
Affichage de dé-faut	4	Rouge Niveau de charge de l'accu (8) critique	- Remplacez immédiatement ou rechargez l'accu (8)
	4	Rouge	Accu (8) en surchauffe - Remplacez immédiatement l'accu (8) ou - Éteignez immédiatement l'outil électroporta-tif et laissez-le refroidir 3 à 5 min, jusqu'à ce que l'affichage d'etat (16) s'allume en vert
	4	Rouge Électronique en surchauffe - Éteignez immédiatement l'outil électroporta-tif et laissez-le refroidir jusqu'à ce que l'aff-chage d'etat (16) s'allume en vert
	4	Rouge Mâchioires de serrage (23) bloquées	- Nettoyez les mâchioires de serrage (23) et remplacez-les si nécessaire

Entretien et service après-vente

Nettoyage et entretien

Retirez l'accu de l'outil électroportatif avant toute intervention (opérations d'entretien ou de maintenance, changement d'accessoire, etc.) ainsi que lors de son transport et de son rangement. Il y a sinon risque de blessure si l'on appuie par mégarde sur l'interrupteur Marche/Arrêt. Tenez toujours propres l'outil électroportatif ainsi que les fentes de ventilation afin d'obtenir un travail impeccable et sûr.

Nettoyage des mâchoires de serrage (voir figures E1-E3)

• Dévissez le nez (2) en le tournant dans le sens antihoraire. Bloquez la broche de l'outil électroportatif au niveau du méplat (22) avec une clé plate (16 mm) et desserrez le mandrin de serrage (21).
• Retirez le mandrin de serrage (21). Les mâchoires de serrage (23) et le ressort de compression (24) sont alors librement accessibles. Nettoyez les mâchoires de serrage (23) et le ressort de compression (24) en enlevant soigneusement la poussière et les fragments de métal.
• Remplacez si nécessaire les mâchoires de serrage (23).
• Remontez toutes les pièces dans l'ordre inverse.

Remplacement de la pile bouton intégrée

Le module Bluetooth Low Energy contient une pile bouton. L'application Bosch Toolbox vous informe quand la pile bouton est trop faible ou vide. Le remplacement de la pile doit être confié à Bosch ou à un point de service après-vente agréé pour outillage électroportatif Bosch.

Attention : Remplacez toujours la pile bouton par une pile bouton du même type. Il y a sinon risque d'explosion. Retirez les piles boutons déchargées et éliminez-les en respectant la législation en vigueur. Les piles boutons déchargées peuvent se mettre à fuir et détériorer le produit ou blesser des personnes.

Service après-vente et conseil utilisateurs

Notre service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées et des informations sur les pièces de rechange sur le site :

www.bosch-pt.com

L'équipe de conseil utilisateurs Bosch se tient à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

Pour toute commande de renseignement ou toute commande de pièces de rechange, précisez impérativement la référence à 10 chiffres figurant sur l'étiquette signalétique du produit.

Maroc

Vous trouverez d'autres adresses du service après-vente sous :

Les accus Lithium-ion recommandés sont soumis à la réglementation relative au transport de matières dangereuses.

Pour le transport sur route par l'utilisateur, aucune autre mesure n'a besoin d'être prise.

Lors d'une expédition par un tiers (par ex. transport aérien ou entreprise de transport), des mesures spécifiques doivent être prises concernant l'emballage et le marquage. Pour la préparation de l'envoi, faites-vous conseiller par un expert en transport de matières dangereuses.

N'expédiez que des accus dont le boîtier n'est pas endommagé. Recouvrez les contacts non protégés et emballez l'accu de manière à ce qu'il ne puisse pas se déplacer dans l'emballage. Veuillez également respecter les réglementations supplémentaires éventuellement en vigueur.

Élimination des déchets

Les outils électroportatifs, les accus ainsi que leurs accessoires et emballages doivent être rapportés dans un centre de recyclage respectueux de l'environnement.

Ne jetez pas les outils électroportatifs et les accus/piles avec les ordures ménagères !

Accus/piles :

Li-Ion :

Veuillez respecter les indications se trouvant dans le chapitre Transport (voir « Transport », Page 21).

(8) Batterie (9) Clé plate

(10) Bouton de déverrouillage de la batterie (11) Interface utilisateur (12) Bouton marche/arrêt (13) Lampe de travail LED (14) Indicateur d'avertissement pour nettoyer les mâchoires de serrage (interface utilisateur) (15) Indicateur d'avertissement pour vérifier les mâchoires de serrage (interface utilisateur) (16) Indicateur d'état de l'outil électrique (interface utilisateur) (17) Indicateur de mode de fonctionnement (interface utilisateur) (18) Bouton AUTO pour sélectionner le mode de fonctionnement (interface utilisateur) (19) Bouton RESET pour réinitialiser l'indicateur d'avertissement (interface utilisateur) (20) Rivet (21) Douille des mâchoires de serrage (22) Clé plate (23) Mâchoires de serrage (24) Ressort de compression

Bleu Transmission de données (clignotant)

Affichage d'avertissement pour vérifier/nettoyer les mâchoires

• Si l'avertissement (15) ou (14) s'allume, vous devez vérifier les mâchoires (23). Nettoyez les mâchoires si nécessaire (voir Nettoyage des mâchoires, figures E1-E3, page 86).
• Réinitialisez l'avertissement après avoir vérifié les mâchoires.

Conditions du système pour utiliser l'application

Conditions du système

Bluetooth

.

Bluetooth

Bluetooth

Bluetooth SIG, Inc

GRG 18V-16 C	###	###
		###
® 4.2Bluetooth ® (Low Energy)		® Bluetooth
® 30	m	###
2'400-2'483,5	MHz	###
< 1	mW	###
® Low EnergyBluetooth ###
3V ρω### CR 2450		###
5	JLW	###

U20-25°C GBA 18V 12Ah et GBA 18V 1.5Ah
