HƯỚNG DẪN NGƯỜI DÙNG GWS 18V10 P Professional BOSCH

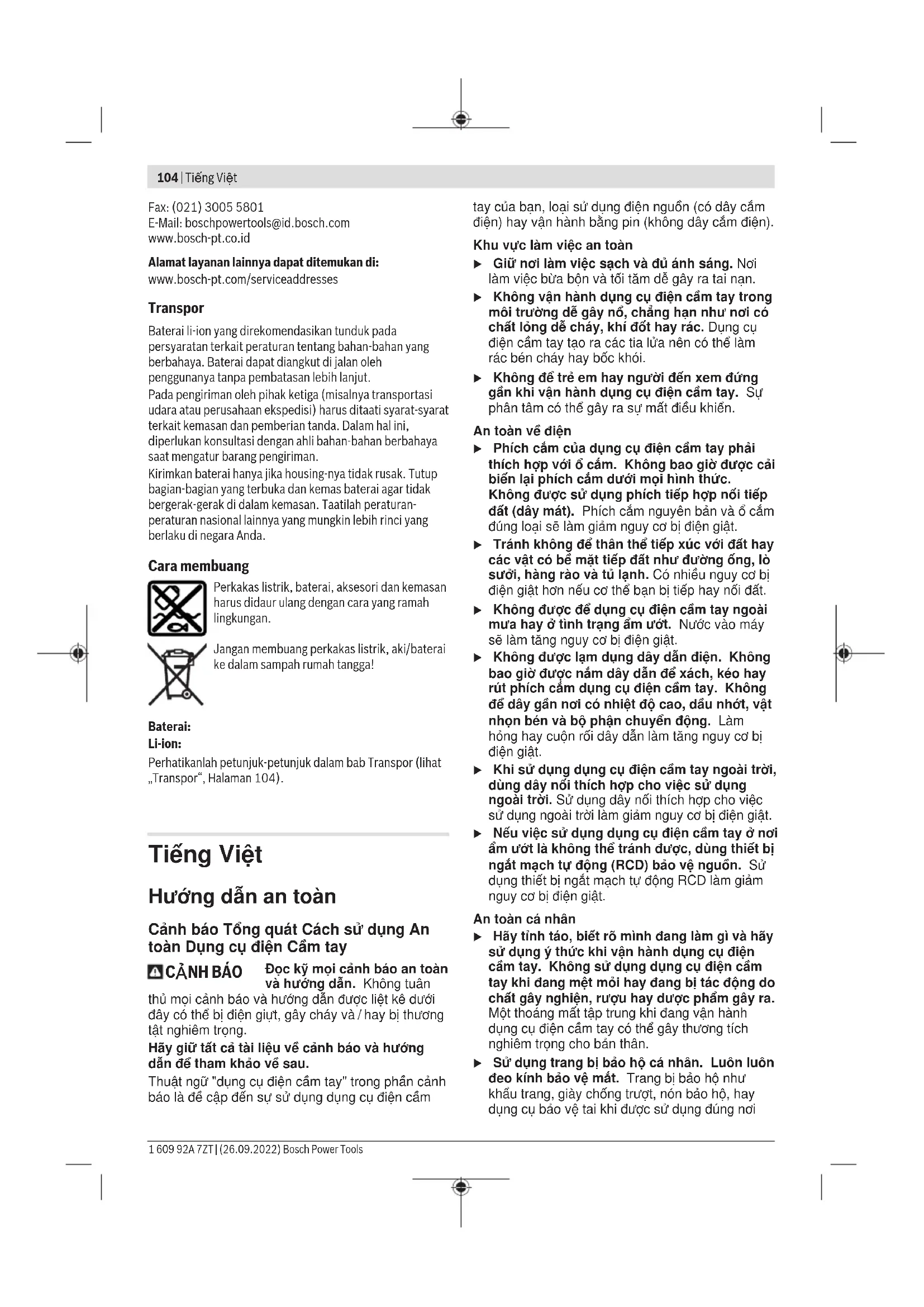

Đọc kỹ mọi cảnh báo an toàn và hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giựt, gây cháy và / hay bị thương tật nghiêm trọng. Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau. Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo là đề cập đến sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện). Khu vực làm việc an toàn u Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. u Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. u Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển. An toàn về điện u Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giật. u Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nối đất. u Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật. u Không được lạm dụng dây dẫn điện. Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật. u Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật. u Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật. An toàn cá nhân u Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. u Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi 1 609 92A 7ZT | (26.09.2022) Bosch Power ToolsTiếng Việt | 105 đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân. u Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn. u Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. u Không rướn người. Luôn luôn giữ tư thế đứng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. u Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc, quần áo và găng tay xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. u Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. Sử dụng và bảo dưỡng dụng cụ điện cầm tay u Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế. u Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. u Rút phích cắm ra khỏi nguồn điện và/hay pin ra khỏi dụng cụ điện cầm tay trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. u Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. u Bảo quản dụng cụ điện cầm tay. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay tồi. u Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. u Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cài v.v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. Sử dụng và bảo quản dụng cụ dùng pin u Chỉ được sạc pin lại với bộ nạp điện do nhà sản suất chỉ định. Bộ nạp điện thích hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho một loại pin khác. u Chỉ sử dụng dụng cụ điện cầm tay với loại pin được thiết kế đặt biệt dành riêng cho máy. Sử dụng bất cứ loại pin khác có thể dẫn đến thương tật hay cháy. u Khi không sử dụng pin, để cách xa các vật bằng kim loại như kẹp giấy, tiền xu, chìa khoá, đinh, ốc vít hay các đồ vật kim loại nhỏ khác, thứ có thể tạo sự nối tiếp từ một đầu cực với một đầu cực khác. Sự chập mạch của các đầu cực với nhau có thể gây bỏng hay cháy. u Bảo quản ở tình trạng tồi, dung dịch từ pin có thể tứa ra; tránh tiếp xúc. Nếu vô tình chạm phải, hãy xối nước để rửa. Nếu dung dịch vào mắt, cần thêm sự hỗ trợ của y tế. Dung dịch tiết ra từ pin có thể gây ngứa hay bỏng. Bảo dưỡng u Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên. Cảnh Báo An Toàn cho Máy Mài Hình Góc Các cảnh báo An toàn chung cho các thao tác Mài, Phun cát, Chải bóng bằng Kim loại hoặc Cắt bằng Ráp u Dụng cụ điện cầm tay này có chức năng như một máy mài, máy phun cát, bàn chải đánh bóng kim loại hoặc dụng cụ cắt. Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn, hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và /hay bị thương tật nghiêm trọng. u Không nên thực hiện các thao tác như đánh bóng bằng dụng cụ điện cầm tay này. Các thao tác không được thiết kế cho dụng cụ điện Bosch Power Tools 1 609 92A 7ZT | (26.09.2022)106 | Tiếng Việt cầm tay này có thể gây nguy hiểm hoặc gây tổn thương cho con người. u Không được sử dụng các phụ kiện không được thiết kế riêng và khuyên dùng bởi nhà sản xuất dụng cụ. Bởi vì phụ kiện có thể gắn được với dụng cụ điện cầm tay của bạn, nhưng nó không đảm bảo hoạt động an toàn. u Tốc độ định mức của phụ kiện tối thiểu phải bằng tốc độ tối đa được ghi trên dụng cụ điện cầm tay. Các phụ kiện chạy nhanh hơn tốc độ định mức của chúng có thể bị vỡ và văng ra. u Đường kính ngoài và độ dày của phụ kiện phải nằm trong định mức công suất của dụng cụ điện cầm tay của bạn. Không thể bảo vệ hoặc kiểm soát phù hợp các phụ kiện sai kích cỡ. u Lắp ghép ta lông của các phụ kiện phải khớp với đầu ren trục chính của máy mài. Đối với các phụ kiện được lắp ghép bằng các bích, lỗ tâm của phụ kiện phải khít với đường kính định vị của bích. Các phụ kiện không khớp với các phụ kiện cứng ghép nối của dụng cụ điện cầm tay sẽ làm mất cân bằng, rung lắc quá mức và có thể làm mất kiểm soát. u Không được sử dụng phụ kiện bị hư hỏng. Trước mỗi lần sử dụng, cần kiểm tra kỹ các vết nứt và rạn của đĩa mài, các vết rạn nứt, mòn hoặc mài mòn quá mức của tấm đệm, các đầu kim loại bị lỏng hoặc bị nứt của bàn chải kim loại. Nếu làm rơi dụng cụ điện cầm tay hoặc phụ kiện, cần kiểm tra hư hỏng hoặc thay thế bằng phụ kiện không bị hư hỏng. Sau khi kiểm tra và thay thế phụ kiện, bạn và người xung quanh đứng phải tránh hướng lưỡi bào của các phụ kiện xoay và khởi động dụng cụ điện ở tốc độ không tải tối đa trong vòng một phút. Các phụ kiện bị hư hỏng thường bị vỡ dời trong quá trình chạy thử này. u Mặc thiết bị bảo hộ cá nhân. Tùy thuộc vào từng công việc, hãy sử dụng mặt nạ, kính bảo vệ hoặc kính an toàn. Nếu có, hãy đeo mặt nạ chống bụi, dụng cụ bảo vệ tai, găng tay và tạp dề lao động có thể ngăn chặn mạt mài nhỏ hoặc các mảnh vụn của phôi. Dụng cụ bảo vệ mắt phải có khả năng ngăn chặn mảnh vỡ bắn ra do các thao tác khác nhau sinh ra. Mặt nạ chống bụi hoặc mặt nạ chống độc phải có khả năng lọc các tạp chất do thao tác của bạn sinh ra. Việc tiếp xúc lâu với tiếng ồn quá cao có thể làm giảm thính giác. u Hãy cách ly người xung quanh tránh xa khu vực làm việc một khoảng cách an toàn. Bất kỳ ai đi vào khu vực làm việc phải mặc thiết bị bảo hộ cá nhân. Các mảnh vỡ của phôi hoặc của phụ kiện bị vỡ có thể văng ra ngoài khỏi khu vực làm việc và có thể gây tổn thương. u Chỉ cầm dụng cụ điện tại các bề mặt cầm nắm có cách điện, khi thực hiện một thao tác tại vị trí mà phụ kiện cắt có thể tiếp xúc với dây điện ngầm. Việc tiếp xúc "trực tiếp" với dây có điện cũng có thể làm cho các phần kim loại hở của dụng cụ điện cầm tay có điện và có thể gây ra điện giật cho người vận hành. u Tuyệt đối không để dụng cụ điện cầm tay xuống đất cho tới khi phần quay của thiết bị đã dừng hẵn. Phần phụ kiện quay có thể ngoạm bề mặt và kéo dụng cụ điện cầm tay khỏi tầm kiểm soát. u Không được vận hành dụng cụ điện cầm tay trong khi đang đeo nó trên người. Việc vô tình tiếp xúc với phần phụ kiện quay có thể ngoạm quần áo của bạn, kéo phụ kiện về phía của bạn. u Thường xuyên vệ sinh các lỗ thông khí của dụng cụ điện cầm tay. Quạt của mô tơ sẽ hút bụi bẩn vào trong vỏ ngoài và việc tích tụ quá mức mạt kim loại có thể gây ra các rủi ro điện giật. u Không được vận hành dụng cụ điện cầm tay gần các vật liệu dễ cháy. Các tia lửa có thể đốt cháy các vật liệu đó. u Không được sử dụng các phụ kiện cần sử dụng các dung dịch làm nguội. Việc sử dụng nước hoặc các dung dịch làm nguội khác có thể gây ra điện giật. Lực phản hồi và các Cảnh báo Liên quan Lực phản hồi là một lực tác động đột ngột lên đĩa quay, tấm đệm, bàn chải hoặc bất kỳ phụ kiện nào khác bị ép hoặc mài mòn. Việc ép hoặc mài mòn làm cho phần phụ kiện quay dừng gấp sau đó gây ra tác động mạnh vào thiết bị điện cầm tay không kiểm soát được theo hướng ngược với hướng quay của phụ kiện tại điểm liên kết. Ví du, nếu đĩa mài bị mài mòn hoặc ép bởi phôi gia công, mép của đĩa mài tiếp xúc với điểm ép có thể tạo rãnh bề mặt của vật liệu làm cho đĩa mài nhô ra hoặc va đập. Đĩa mài có thể nhảy về phía hoặc nhảy ra ngoài từ phía người vận hành, tùy thuộc vào hướng di chuyển của đĩa mài tại điểm ép. Các đĩa mài cũng có thể bị vỡ trong các trường hợp này. Lực phản hồi là do việc sử dụng sai và/hoặc quy trình hoặc điều kiện vận hành sai dụng cụ điện cầm tay và có thể phòng tránh bằng cách áp dụng các biện pháp phòng ngừa phù hợp được nêu dưới đây. u Giữ chặt dụng cụ điện cầm tay và giữ cho cơ thể và tay của bạn chắc chắn cho phép bạn chịu được các lực phản hồi. Luôn sử dụng tay cầm phụ, nếu có, để kiểm soát tối đa lực phản hồi hoặc lực mômen xoắn trong khi khởi động. Người vận hành có thể kiểm soát được các lực mômen xoắn hoặc lực phản hồi nếu áp dụng các biện pháp phòng ngừa phù hợp. 1 609 92A 7ZT | (26.09.2022) Bosch Power ToolsTiếng Việt | 107 u Tuyệt đối không để tay gần phần phụ kiện quay. Phụ kiện có thể tác động lại tay của bạn. u Không được đứng tại nơi dụng cụ điện cầm tay di chuyển nếu xảy ra lực phản hồi. Lực phản hồi sẽ đẩy dụng cụ theo hướng ngược với hướng di chuyển của đĩa mài tại điểm mài mòn. u Sử dụng tấm bảo vệ đặc biệt khi làm việc tại các góc, cạnh sắc v.v.v. Tránh làm nảy và mài mòn phụ kiện. Các góc, cạnh sắc hoặc việc nảy lên có thể mài mòn phụ kiện quay và dẫn đến mất kiểm soát hoặc đẩy ngược lại. u Không được lắp thêm lưỡi cưa gỗ dạng lưỡi cưa xích hoặc lưỡi cưa có răng. Các lưỡi như vậy có thể tạo lực phản hồi thường xuyên và làm mất kiểm soát. Các Cảnh báo An toàn dành riêng cho các thao tác Mài và Cắt u Chỉ sử dụng các loại đĩa được chỉ định cho dụng cụ điện cầm tay của bạn và lá chắn bảo vệ riêng được thiết kế cho đĩa cắt đã chọn. Các loại đĩa không được thiết kế cho dụng cụ điện cầm tay này có thể không được bảo vệ phù hợp và không an toàn. u Bề mặt mài của các đĩa mài làm giảm trục tâm phải được lắp phía dưới phần phẳng của vành chắn bảo vệ. Đĩa lắp ghép không đúng cách chìa ra khỏi bề mặt của vành chắn bảo vệ có thể không được bảo vệ phù hợp. u Vành chắn bảo vệ phải được gắn cố định vào dụng cụ điện cầm tay và đảm bảo sự an toàn tối đa, sao cho phần đĩa hở ra hướng về phía người vận hành ít nhất. Vành bảo vệ giúp bảo vệ người vận hành tránh các mảnh vỡ đĩa mài, tiếp xúc do vô tình với đĩa mài hoặc các tia lửa có thể gây cháy quần áo. u Phải sử dụng các đĩa mài được chỉ định riêng cho từng công việc. Ví du

: không được mài bằng cạnh của đĩa cắt. Các đĩa cắt bằng nhám chỉ được sử dụng cho mài mép, các lực biên tác dụng vào các đĩa cắt này có thể làm chúng bị vỡ. u Luôn sử dụng các bích đệm đĩa không bị hư hỏng đúng kích cỡ và hình dạng cho đĩa đã chọn của bạn. Các bích đệm đĩa phù hợp đỡ đĩa mài cho phép làm giảm khả năng vỡ đĩa. Các bích đệm cho các đĩa cắt có thể khác với các bích đệm đĩa mài. u Không được sử dụng các đĩa đã mài mòn từ các dụng cụ điện lớn hơn. Đĩa dành riêng cho dụng cụ điện cầm tay lớn hơn không phù hợp cho tốc độ cao hơn của dụng cụ điện nhỏ hơn và có thể vỡ. Các Cảnh báo An toàn Bổ sung dành riêng cho các thao tác Cắt u Không được làm kẹt đĩa cắt hoặc tỳ đè quá lực. Không được cố gắng cắt sâu quá mức. Việc tạo ứng suất quá mức lên đĩa làm tăng tải và dễ gây ra xoắn hoặc kẹt đĩa trong khi cắt và có thể tạo lực phản hồi hoặc làm vỡ đĩa. u Không được đứng song song và phía sau đĩa quay. Khi đĩa, ở vị trí vận hành, đang di chuyển theo hướng cơ thể bạn, lực phản hồi có thể đẩy đĩa quay và đĩa quay và dụng cụ trực tiếp về phía bạn. u Khi đĩa bị kẹt hoặc khi dừng cắt vì lý do nào đó, hãy tắt nguồn dụng cụ điện cầm tay và giữ cố định thiết bị điện tới khi đĩa đã dừng quay hẳn. Tuyệt đối không cố gắng tháo đĩa cắt ra trong khi đĩa vẫn đang quay nếu không lực phản hồi có thể xảy ra. Kiểm tra và có biện pháp khắc phục để loại bỏ nguyên nhân kẹt đĩa. u Không được khởi động lại thao tác cắt khi bị kẹt trong phôi. Để đĩa quay đạt tốc độ cực đại và cẩn thận khởi động lại đường cắt. Đĩa có thể bị kẹt, nẩy lên hoặc tác động trở lại nếu khởi động lại dụng cụ điện kẹt trong phôi. u Sử dụng các tấm đỡ hoặc phôi quá kích cỡ để giảm thiểu nguy cơ ép đĩa và lực phản hồi. Các phôi lớn thường võng xuống dưới trọng lượng riêng của chúng. Cần phải đặt các tấm đỡ phía dưới phôi gần đường cắt và gần cạnh của phôi về cả hai phía của đĩa cắt. u Sử dụng biện pháp an toàn khác khi cắt rãnh vào các vách hiện có hoặc các khu vực chân tường. Đĩa cắt nhô lên có thể cắt đứt các đường ống khí hoặc nước, dây điện hoặc các vật dụng có thể gây ra lực phản hồi. Các Cảnh báo An toàn Bổ sung dành riêng cho các thao tác Mài u Không được sử dụng đĩa mài quá kích cỡ. Tuân thủ các khuyến nghị của nhà sản xuất khi chọn đĩa mài. Đĩa mài lớn hơn vượt quá kích cỡ tấm đệm mài gây ra nguy cơ xé rách và có thể gây mài mòn, rách đĩa mài hoặc lực phản hồi. Các Cảnh báo An toàn Bổ sung dành riêng cho các thao tác Chải bóng u Cần lưu ý rằng các sợi tổng hợp dây điện bị mắc vào bàn chải ngay cả khi vận hành bình thường. Không được kéo quá căng dây điện bằng cách đè quá tải vào bàn chải Các sợi tổng hợp dây điện có thể dễ dàng thân nhập vào quần áo mỏng và/hoặc da. u Nếu cần phải sử dụng vành chắn bảo vệ để chải bóng, không được để đĩa đệm kim loại hoặc bàn chải dính vào vành bảo vệ. Đĩa đệm kim loại hoặc bàn chải có thể giãn ra do tải làm việc và các lực ly tâm. Bosch Power Tools 1 609 92A 7ZT | (26.09.2022)108 | Tiếng Việt Các cảnh báo phụ thêm Hãy mang kính bảo hộ. u Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngầm trong khu vực làm việc hay liên hệ với Cty công trình công cộng địa phương để nhờ hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hỏa hoạn và điện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng ống dẫn nước có thể làm hư hại tài sản hay có thể gây ra điện giật. u Không được chạm vào đĩa mài hay đĩa cắt trước khi các đĩa này đã nguội. Đĩa có thể trở nên rất nóng trong lúc hoạt động. u Nhả công tắc Tắt/Mở ra và chuyển về vị trí tắt khi nguồn điện cung cấp bị ngắt, ví dụ., như khi rút ắc quy. Cách này để ngăn sự khởi động lại không được kiểm soát. u Kẹp chặt vật gia công. Vật gia công được kẹp bằng một thiết bị kẹp hay bằng êtô thì vững chắc hơn giữ bằng tay. u Trong trường hợp pin bị hỏng hay sử dụng sai cách, hơi nước có thể bốc ra. Pin có thể cháy hoặc nổ. Hãy làm cho thông thoáng khí và trong trường hợp bị đau phải nhờ y tế chữa trị. Hơi nước có thể gây ngứa hệ hô hấp. u Không được tháo pin ra. Nguy cơ bị chập mạch. u Pin có thể bị hư hại bởi các vật dụng nhọn như đinh hay tuốc-nơ-vít hoặc bởi các tác động lực từ bên ngoài. Nó có thể dẫn tới đoản mạch nội bộ và làm pin bị cháy, bốc khói, phát nổ hoặc quá nóng. u Chỉ sử dụng pin trong các sản phẩm của nhà sản xuất. Chỉ bằng cách này, pin sẽ được bảo vệ tránh nguy cơ quá tải. Bảo vệ pin không để bị làm nóng, ví dụ, chống để lâu dài dưới ánh nắng gay gắt, lửa, chất bẩn, nước, và sự ẩm ướt. Có nguy cơ nổ và chập mạch. Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiêm trọng. Xin lưu ý các hình minh hoạt trong phần trước của hương dân vận hành. Sử dụng đúng cách Dụng cụ điện này dùng để cắt và chải các vật liệu kim loại, đá, nhựa và vật liệu kết hợp, để gia công thô các vật liệu kim loại, nhựa và vật liệu kết hợp và để khoan vật liệu đá bằng các mũi khoan kim cương mà không cần sử dụng nước. Khi đó, cần lưu ý sử dụng chụp bảo vệ chính xác (xem „Vận Hành“, Trang113). Khi cắt đá, tạo đủ hiệu quả cho việc hút bụi. Với loại dụng cụ đánh ráp thích hợp, máy có thể sử dụng dĩa chà để đánh ráp. Không được dùng dụng cụ điện để mài vật liệu đá bằng đá mài kim cương hình chậu. Các bộ phận được minh họa Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh. (1) Cần nhả dùng cho chắn bảo vệ (2) Mũi tên chỉ chiều quay trên vỏ máy (3) Nút khóa trục (4) Pin

(6) Công tắc Tắt/Mở (7) Cần nhả khóa của công tắc bật/tắt (8) Tay nắm phụ tiêu chuẩn (bề mặt nắm cách điện)

(9) Tay nắm phụ chống rung (bề mặt nắm cách điện) (10) Chụp hút để mài

(11) Nắp bảo vệ dùng để chà nhám (12) Chắn bảo vệ để cắt

(13) Mặt bích tiếp nhận (14) Đá mài hình chậu-kim loại cứng

(16) Bàn chải dĩa (M14)

(18) Dĩa cắt kim cương

(19) Đai ốc chặn (M10) (20) Đai ốc khóa nhanh với tay nắm (M14) (21) Tay nắm (bề mặt nắm cách điện) (22) Trục máy mài (23) Chắn bảo vệ tay

(27) Chìa vặn hai chấu cho đai ốc chặn/đai ốc tròn

(28) Bàn chải kim loại

(29) Bàn chải hình côn

(30) Mũi khoan kim cương

1 609 92A 7ZT | (26.09.2022) Bosch Power ToolsTiếng Việt | 109 (31) Chìa vặn hình đĩa

(32) Chụp hút dùng khi cắt có mẫu dưỡng

a) Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi. Thông số kỹ thuật Máy mài dạng góc

GWS 18V-10 P GWS 18V-10 P

Mã số máy 3601JJ418. 3601JJ41K. 3601JJ41.. Điện thế danh định V= 18 18 Tốc độ chạy không-đo

Đường kính dĩa mài tối đa/đường kính dĩa chà cao

mm 100 125 Đường ren của trục máy mài M 10 M 14 Chiều dài ren (tối đa) của trục máy mài mm 22 22 Chống dội ngược

Chống sự khởi động lại

Trọng lượng theo EPTA-Procedure01:2014

kg 2,3–3,2 2,5–3,3 Nhiệt độ môi trường được khuyến nghị khi sạc °C 0...+35 0...+35 Nhiệt độ môi trường cho phép trong quá trình vận hành

và trong quá trình lưu trữ °C –20...+50 –20...+50 Pin tương thích GBA 18V... ProCORE18V... GBA 18V... ProCORE18V... Pin được khuyên dùng GBA18V... ≥4.0Ah ProCORE18V... ≥4.0Ah GBA18V... ≥4.0Ah ProCORE18V... ≥4.0Ah Thiết bị nạp được giới thiệu GAL18... GAX18... GAL36... GAL18... GAX18... GAL36... A) Tốc độ chạy không-đo theo EN60745 để lựa chọn dụng cụ mài phù hợp. Tốc độ thực tế thấp hơn vì lý do an toàn. B) tùy thuộc vào pin được sử dụng, chụp bảo vệ được sử dụng và tay cầm phụ được sử dụng C) hiệu suất giới hạn ở nhiệt độ <0°C Chống dội ngược Khi dội ngược đột ngột của dụng cụ điện, ví dụ kẹt cứng trong đoạn cắt, nguồn điện tới động cơ bị gián đoạn. Để vận hành lại hãy đưa công tắc Bật/ Tắt (6) vào vị trí tắt và bật lại dụng cụ điện. Chống sự khởi động lại Sự bảo vệ sự tái khởi động ngăn ngừa sự khởi động không được chủ động kiểm soát của máy sau khi mất điện. Để vận hành lại hãy đưa công tắc Bật/Tắt (6) vào vị trí tắt và bật lại dụng cụ điện. Ngắt va chạm DROP CONTROL Mạch ngắt va chạm tích hợp sẽ ngắt dụng cụ điện, ngay khi nó va vào sàn sau khi rơi xuống. Để vận hành lại hãy đưa công tắc Tắt/Mở(6) vào vị trí tắt và bật lại dụng cụ điện. Hãm trớn quay Dụng cụ điện có hệ thống phanh điện Bosch. Khi tắt, dụng cụ mài sẽ dừng lại trong vòng vài giây. Điều này có nghĩa là thời gian giảm tốc ngắn hơn đáng kể so với máy mài góc không có hãm trớn quay và cho phép đặt dụng cụ điện sớm hơn. Bosch Power Tools 1 609 92A 7ZT | (26.09.2022)110 | Tiếng Việt Pin Bosch mua dụng cụ điện chạy pin không có pin. Dù pin được bao gồm trong phạm vi giao hàng của dụng cụ điện, bạn có thể tháo bao gì. Sạc pin u Chỉ sử dụng bộ sạc được đề cập trong dữ liệu kỹ thuật. Chỉ những bộ sạc này phù hợp cho dụng cụ điện cầm tay của bạn có sử dụng pin Li-Ion. Hướng dẫn: Pin Lithium-ion được giao một phần do các quy định vận tải quốc tế. Để bảo đảm đầy đủ điện dung, nạp điện hoàn toàn lại cho pin trước khi sử dụng cho lần đầu tiên. Lắp pin Hãy đẩy pin đã sạc vào giá gắn pin cho đến khi nó vào khớp. Tháo pin ra Để tháo pinbạn hãy ấn nút mởkhóa pin và kéo pin ra. Không dùng sức. Pin có 2 mức khóa, có nhiệm vụ ngăn ngừa pin bị rơi ra do vô ý bấm phải nút tháo pin. Cứ khi nào pin còn được lắp trong dụng cụ điện, nó vẫn được giữ nguyên vị trí nhờ vào một lò xo. Đèn báo trạng thái nạp pin Các đèn LED màu xanh của màn hình hiển thị tình trạng sạc pin chỉ ra tình trạng sạc của pin. Vì lý do an toàn, ta chỉ có thể kiểm tra trạng thái của tình trạng nạp điện khi máy đã ngừng hoạt động hoàn toàn. Để hiển thị tình trạng nạp, bạn hãy nhấn nút để hiển thị mức sạc hoặc . Điều này cũng có thể thực hiện khi ắc quy được tháo ra. Đèn LED không sáng sau khi nhấn nút để hiển thị mức sạc có nghĩa là pin bị hỏng và phải được thay thế. Kiểu pin GBA 18V... LED Điện dung Đèn sáng liên tục 3× màu xanh lá 60–100% Đèn sáng liên tục 2× màu xanh lá 30–60% Đèn sáng liên tục 1× màu xanh lá 5–30% Đèn nhấp nháy 1× màu xanh lá 0–5% Kiểu pin ProCORE18V... LED Điện dung Đèn sáng liên tục 5× màu xanh lá 80–100% Đèn sáng liên tục 4× màu xanh lá 60–80% Đèn sáng liên tục 3× màu xanh lá 40–60% Đèn sáng liên tục 2× màu xanh lá 20–40% Đèn sáng liên tục 1× màu xanh lá 5–20% Đèn nhấp nháy 1× màu xanh lá 0–5% Các Khuyến Nghị về Cách Bảo Dưỡng Tốt Nhất cho Pin Bảo vệ pin hợp khối tránh sự ẩm ướt và nước. Chỉ bảo quản pin trong tầm nhiệt độ nằm giữa −20°C và 50°C. Không để pin trong ô tô vào mùa hè. Thỉnh thoảng làm sạch các khe thông gió của pin bằng cách dùng một cái cọ khô, mềm và sạch. Sự giảm sút đáng kể thời gian hoạt động sau khi nạp điện chỉ rõ rằng pin hợp khối đã hết công dụng và phải được thay. Qui trình hoạt động được chia ra làm hai giai đoạn. Sự lắp vào Lắp bộ phận bảo vệ vào u Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. Hướng dẫn: Trong quá trình vận hành mà sau đó dĩa bị vỡ hay các chi tiết dùng lắp ráp nằm trên chắn bảo vệ/dụng cụ điện bị hỏng, máy phải được mang đến ngay đại lý phục vụ hàng sau khi bán để bảo trì, sửa chữa (để biết địa chỉ liên hệ, xin xem Phần „Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng“. 1 609 92A 7ZT | (26.09.2022) Bosch Power ToolsTiếng Việt | 111 Nắp bảo vệ dùng để chà nhám Hãy đặt nắp bảo vệ(11) lên phần lắp ở dụng cụ điện, cho đến khi các vấu mã hóa của nắp bảo vệ khớp với phần lắp. Khi đó hãy nhấn và giữ cần nhả khóa(1). Hãy ấn nắp bảo vệ(11) lên cổ trục cho đến khi gờ đằng chuôi của nắp bảo vệ áp vào mặt bích của dụng cụ điện và vặn nắp bảo vệ, cho đến khi nó khớp vào. Điều chỉnh vị trí của nắp bảo vệ(11) phù hợp với yêu cầu của quá trình làm việc. Hãy nhấn cần nhả khóa(1) lên trên và xoay nắp bảo vệi(11) vào vị trí mong muốn. u Luôn điều chỉnh nắp bảo vệ(11) sao cho cả hai cam của cần nhả khóa(1)khớp vào các khe tương ứng của nắp bảo vệ.(11) u Hãy điều chỉnh chắn bảo vệ lưỡi (11) sao cho có thể ngăn được tia lửa điện bay theo hướng người điều khiển. u Chắn bảo vệ lưỡi (11) chỉ được xoay khi kích hoạt cần nhả khóa (1)! Nếu không, dụng cụ điện sẽ không được phép dùng trong mọi trường hợp và phải được giao cho dịch vụ khách hàng. Hướng dẫn: Vấu mã hóa ở nắp bảo vệ(11) đảm bảo rằng chỉ có một nắp bảo vệ phù hợp với dụng cụ điện có thể được lắp đặt. Chụp hút để mài Để mài không bụi trên sơn, véc ni và nhựa kết hợp với đá mài hình chậu kim loại cứng(14) bạn có thể sử dụng chụp hút(10) verwenden. Chụp hút(10) không phù hợp để xử lý kim loại. Có thể gắn máy hút bụi Bosch phù hợp lên chụp hút(10). Để thực hiện việc này, hãy lắp ống hút có đầu nối hút vào đầu cắm được cung cấp trên chụp hút. Chắn Bảo Vệ Dùng Để Cắt u Khi cắt bằng chất liệu mài nén kết, luôn luôn sử dụng chắn bảo vệ để cắt (12). u Tạo đủ hiệu quả cho việc hút bụi khi cắt đá. Chắn bảo vệ dùng để cắt (12) được lắp vào giống như cách lắp chắn bảo vệ dùng để chà nhám (11). Chụp hút dùng khi cắt có mấu dưỡng Chụp hút dùng khi cắt có mấu dưỡng (32) được lắp vào giống như cách gắn chắn bảo vệ dành cho gia công mài (11). Chắn Bảo Vệ Tay u Dùng cho việc vận hành với dĩa chà cao su (24) hay với bàn chải kim loại/bàn chải hình côn/mũi khoan kim cương, luôn gắn chắn bảo vệ tay vào (23). Chắn bảo vệ tay(23) được bắt chặt cùng với tay nắm phụ(8)/(9). Tay cầm phụ tiêu chuẩn/tay cầm phụ chống rung Vặn tay cầm phụ(8)/(9) phụ thuộc vào hoạt động bên phải hoặc bên trái trên đầu hộp số. u Chỉ vận hành dụng cụ điện của bạn bằng tay nắm phụ (8)/(9). u Không được tiếp tục sử dụng cụ điện, nếu tay cầm phụ (8)/(9) bị hỏng. Không được thực hiện các thay đổi trên tay cầm phụ(8)/ (9). Tay nắm phụ chống rung làm giảm sự rung động(9), làm cho việc vận hành thêm phần dễ chịu và an toàn. Lắp Dụng Cụ Mài u Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. u Không được chạm vào đĩa mài hay đĩa cắt trước khi các đĩa này đã nguội. Đĩa có thể trở nên rất nóng trong lúc hoạt động. Làm sạch trục máy mài (22) và tất cả bộ phận sắp được lắp vào. Để cặp chặt hay tháo lỏng dụng cụ mài, khóa trục máy mài bằng nút khóa trục (3). u Chỉ cho nút khóa trục hoạt động khi trục máy mài đã đứng yên. Nếu không, máy có thể bị làm hỏng. Dĩa mài/cắt có đường kính 125mm Hãy lưu ý đến kích cỡ của dụng cụ mài. Đường kích của lỗ lắp dụng cụ phải vừa khít với bích lắp dụng cụ mà không có khe hở. Không được sử dụng bộ phận thu nhỏ hay bộ phận tiếp hợp. Khi sử dụng dĩa cắt kim cương, hãy lưu ý mũi tên chỉ chiều quay trên dĩa cắt kim cương và chiều quay của dụng cụ điện phải cùng chiều (xem phần mũi tên chỉ chiều quay in dập trên đầu máy). Xem trang đồ họa để biết các bước lắp ráp. Để cố định dĩa mài/cắt hãy sử dụng đai ốc khóa nhanh(20) mà không có dụng cụ khác. Chỉ sử dụng đai ốc khóa nhanh (20) cho dĩa mài/ cắt có đường kính tối đa 125mm. u Chỉ được sử dụng đai ốc khóa nhanh (20) cho đĩa mài hoặc đĩa cắt. u Chỉ sử dụng đai ốc khóa nhanh không bị hư hại và không lỗi (20). Bosch Power Tools 1 609 92A 7ZT | (26.09.2022)112 | Tiếng Việt u Khi vặn vít hãy đảm bảo rằng phía dán nhãn của đai ốc khóa nhanh (20) không hướng về phía dĩa mài. u Chỉ sử dụng đai ốc khóa nhanh giao kèm để cố định một dĩa mài/cắt (20). Khóa trục máy mài bằng nút khóa trục máy(3). Để siết chặt đai ốc khóa nhanh(20), hãy gấp tay nắm của đai ốc khóa nhanh lên và xoay mạnh đai ốc khóa nhanh theo chiều kim đồng hồ. Sau đó hãy gấp tay nắm xuống để cố định đai ốc khóa nhanh. Siết chặt ở mép dĩa không đủ. Bạn có thể dùng tay nới lỏng một đai ốc khóa nhanh(20) không bị hư hỏng, được vặn chặt đúng cách. Hãy gấp tay nắm của đai ốc khóa nhanh lên và xoay mạnh đai ốc khóa nhanh ngược chiều kim đồng hồ. Không bao giờ được tháo đai ốc khóa nhanh ra bằng dụng cụ, mà hãy dùng chìa vặn hai chấu. Sau khi lắp bích lắp và dĩa mài/cắt, chiều dài đường ren trống của trục máy mài ít nhất phải là 4mm. Đảm bảo dụng cụ mài được lắp khít chặt, để nó không bị tuột ra khỏi trục chính trong lúc tháo dụng cụ điện. Mặt bích lắp cho trục máy mài M14: Trong mặt bích(13) chi tiết bằng nhựa (vòng đệm chữ O) được lắp vào vành định tâm. Thiếu vòng đệm chữ O hoặc nó bị hư hại, nhất định phải thay thế mặt bích tiếp nhận(13) trước khi sử dụng tiếp. u Sau khi lắp dụng cụ mài và trước khi mở máy, kiểm tra xem dụng cụ mài có lắp vào đúng cách không và có thể quay tự do không. Đảm bảo dụng cụ mài không chạm vào chắn bảo vệ hay các bộ phận khác. Dĩa mài/cắt có đường kính 100mm Đai ốc khóa nhanh có tay nắm (20) không được khuyên dùng cho các dĩa mài/cắt với đường kính 100mm. Hãy lưu ý đến kích cỡ của dụng cụ mài. Đường kích của lỗ lắp dụng cụ phải vừa khít với bích lắp dụng cụ mà không có khe hở. Không được sử dụng bộ phận thu nhỏ hay bộ phận tiếp hợp. Khi sử dụng dĩa cắt kim cương, hãy lưu ý mũi tên chỉ chiều quay trên dĩa cắt kim cương và chiều quay của dụng cụ điện phải cùng chiều (xem phần mũi tên chỉ chiều quay in dập trên đầu máy). Xem trang đồ họa để biết các bước lắp ráp. Để vặn chặt dĩa mài/cắt, vặn đai ốc chặn vào (19) và siết chặt lại bằng chìa vặn hai chấu. u Sau khi lắp dụng cụ mài và trước khi mở máy, kiểm tra xem dụng cụ mài có lắp vào đúng cách không và có thể quay tự do không. Đảm bảo dụng cụ mài không chạm vào chắn bảo vệ hay các bộ phận khác. Các dụng cụ mài được chấp nhận Tất cả các dụng cụ mài được đề cập trong các trang hướng dẫn sử dụng đều có thể sử dụng. Số vòng quay cho phép [min

] hoặc vận tốc vòng [m/s] của dụng cụ mài đã sử dụng phải tương ứng với các thông số trong bảng sau đây. Do đó hãy lưu ý số vòng quay cho phép hoặc vận tốc vòng trên nhãn của dụng cụ mài. max. [mm] [mm] D b d [phút

82 – M 14 9000 80 Xoay đầu máy (xem HìnhB) u Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. 1 609 92A 7ZT | (26.09.2022) Bosch Power ToolsTiếng Việt | 113 Đầu máy có thể xoay được đối với vỏ máy ở vào 90 nấc. Bằng cách này, công tắc bật/tắt có thể chuyển đặt ở vị trí thuận tiện hơn cho những tình huống thao tác đặc biệt. ví dụ., cho người thuận tay trái. Tháo hết cả 4 (➊) vít ra. Xoay đầu máy thật cẩn thận, mà không để rời ra khỏi vỏ máy, về vị trí mới (➋). Bắt vít vào và siết chặt cả 4 (➌) vít lại lần nữa. Hút Dăm/Bụi Mạt bụi từ các vật liệu được sơn phủ ngoài có chứa chì trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khoẻ con người. Đụng chạm hay hít thở các bụi này có thể làm người sử dụng hay đứng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp. Một số mạt bụi cụ thể, ví dụ như bụi gỗ sồi hay đấu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng. – Tạo không khí thông thoáng nơi làm việc. – Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2. Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công. u Tránh không để rác tích tụ tại nơi làm việc. Rác có thể dễ dàng bắt lửa. Vận Hành u Không được bắt dụng cụ điện làm việc quá sức đến mức dừng hoạt động. u Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. u Vận dụng sự thận trọng khi cắt rãnh vào các vách tường có cấu trúc phức hợp, xem „Phần Thông Tin Về Cấu Trúc“. u Kẹp chặt vật gia công nếu vật đó không cố định được do sức nặng của chính nó. u Sau khi để dụng cụ điện hoạt động với cường độ cao, tiếp tục cho máy chạy không tải vài phút để làm nguội dụng cụ cắt/mài xuống. u Không được sử dụng dụng cụ điện cùng chung với giá cắt. u Không được chạm vào đĩa mài hay đĩa cắt trước khi các đĩa này đã nguội. Đĩa có thể trở nên rất nóng trong lúc hoạt động. Khi dụng cụ điện bị nhiễm tĩnh điện, bộ phận kiểm soát điện tử gắn trong máy sẽ ngắt mạch. Hãy đẩy cần mở khóa ra trước để vận hành dụng cụ điện(7) và sau đó nhấn công tắc bật/tắt(6) lên trên. Hướng Dẫn Sử Dụng Chà Thô u Không bao giờ được sử dụng dĩa cắt đề chà thô. Hiệu quả chà thô tốt nhất đạt được là khi ta chỉnh đặt máy ở góc từ 30° đến 40°. Di chuyển máy qua lại với lực áp máy vừa phải. Do đó, bộ phận máy sẽ không quá nóng, không bị đổi màu và không có rãnh. Mài bề mặt bằng bàn chải dĩa dẹt u Luôn sử dụng chụp bảo vệ để mài khi mài bằng bàn chải dĩa dẹt(11). Với dĩa chà gấp nếp (phụ kiện), ta có thể gia công vật liệu có bề mặt cong và nghiêng. Dĩa chà gấp nếp có tuổi thọ tương đối cao hơn đáng kể, độ ồn thấp và nhiệt độ chà thấp hơn so với dĩa chà thông thường. Mài bề mặt bằng dĩa chà u Để vận hành với dĩa chà cao su (24) luôn gắn chắn bảo vệ tay vào (23). Có thể chà nhám bằng dĩa chà mà không cần chụp bảo vệ. Xem trang hình ảnh để biết các bước lắp ráp. Hãy vặn đai ốc tròn(26) vào và siết chặt lại bằng chìa vặn hai chấu. Bàn chải kim loại/bàn chải dĩa/bàn chải hình côn u Luôn sử dụng chụp bảo vệ để mài khi chải bằng bàn chải dĩa(11). Chải với bàn chải kim loại/bàn chải dĩa/bàn chải hình côn có thể thực hiện mà không có chụp bảo vệ. u Để vận hành với bàn chải kim loại hoặc bàn chải hình côn, hãy luôn gắn chắn bảo vệ tay vào(23). u Các dây của bàn chải dĩa có thể mắc vào chụp bảo vệ và đứt nếu vượt quá kích thước tối đa cho phép của bàn chải dĩa. Xem trang hình ảnh để biết các bước lắp ráp. Bàn chải kim loại/bàn chải hình côn/bàn chải dĩa với ren M14 phải vặn được hết vào tận vòng ren cuối của trục máy mài cho đến khi nằm chắc sát vào bích lắp của trục máy mài. Siết chặt bàn chải kim loại/bàn chải hình côn/bàn chải dĩa lại bằng khóa mở miệng hai chấu. Cắt Kim Loại u Khi cắt bằng chất liệu mài nén kết, luôn luôn sử dụng chắn bảo vệ để cắt (12). Khi cắt, gia công với mức độ vừa phải, thuận theo loại vật liệu đang cắt mà gia công cho thích hợp. Không được tạo áp lực lên dĩa cắt, không làm máy bị nghiêng hay dao động. Bosch Power Tools 1 609 92A 7ZT | (26.09.2022)114 | Tiếng Việt Không được làm giảm tốc độ đang quay của dĩa xuống bằng cách tạo lực hảm lên một bên mặt hông dĩa. Máy luôn luôn phải được vận hành theo chuyển động mài ở tư thế thẳng đứng. Nếu không như vậy, có nguy cơ bị đẩy mà không điều khiển được máy ra khỏi mạch cắt. Khi cắt một thanh vật liệu có mặt nghiêng và góc vuông, tốt nhất là bắt đầu tại điểm có thiết diện nhỏ nhất. Cắt Đá (xem hìnhA) u Tạo đủ hiệu quả cho việc hút bụi khi cắt đá. u Hãy mang mặt nạ chống bụi. u Máy có thể chỉ được sử dụng để cắt/mài khô. Để cắt đá, cách tốt nhất là sử dụng dĩa cắt kim cương. Khi sử dụng chụp hút dùng khi cắt có mấu dưỡng (32) máy hút bụi phải được cấp phép để hút bụi đá. Hãng Bosch có cung cấp loại máy hút bụi thích hợp. Bật dụng cụ điện cầm tay và đặt nó lên phôi gia công bằng phần trước của mấu dưỡng. Đẩy nhẹ máy tới cho ăn vào vừa phải, tùy theo loại vật liệu gia công mà thích nghi. Khi cắt vật liệu đặc biệt cứng, ví dụ Bê-tông có hàm lượng sỏi cao, đĩa cắt kim cương có thể quá nhiệt và bị hư hại. Tia lửa bắn ra vồng tròn là biểu hiện của đĩa cắt kim cương bị hiện tượng trên. Trong trường hợp này, hãy ngưng quá trình cắt và cho đĩa cắt kim cương chạy không tải ở tốc độ cao nhất trong thời gian ngắn để làm nguội. Tiến độ gia công bị giảm thấy rõ và tia lửa bắn ra vồng tròn là biểu hiện của đĩa cắt kim cương đã bắt đầu cùn. Bạn có thể làm sắc đĩa cắt kim cương bằng đường cắt ngắn trong vật liệu mài, ví dụ như đá vôi. Cắt các vật liệu khác u Luôn sử dụng chụp bảo vệ để cắt khi cắt vật liệu như nhựa, vật liệu kết hợp, vv bằng đĩa cắt đã gắn hoặc đĩa cắt Carbide Multi Wheel(12). Do sử dụng chụp hút có mẫu dưỡng(32) mà bạn có thể hút bụi tốt hơn. Làm việc với mũi khoan kim cương u Chỉ sử dụng các mũi khoan kim cương khô. u Để vận hành với mũi khoan kim cương, hãy luôn gắn chắn bảo vệ tay vào (23). Không đặt mũi khoan kim cương song song với phôi. Nhúng nghiêng vào phôi và theo chuyển động tròn. Bằng cách này, bạn sex đạt được khả năng làm mát tối ưu và tuổi thọ lâu hơn cho mũi khoan kim cương. Thông Tin Về Cấu Trúc Các khe trong tường chịu lực phải tuân theo các quy định cụ thể của từng quốc gia. Những qui định này phải được tuân thủ trong mọi tình huống. Trước khi tiến hành công việc, hãy tham khảo ý kiến của kỹ sư thiết kế, kiến trúc sư hay người giám sát công trình có trách nhiệm. Bắt Đầu Vận Hành Bật Mở và Tắt Hãy đẩy cần mở khóa ra trước để vận hành dụng cụ điện (7) và sau đó nhấn công tắc bật/tắt(6) lên trên. Để tắt dụng cụ điện, hãy nhả công tắc Tắt/Mở (6). u Kiểm tra các dụng cụ mài trước khi sử dụng. Dụng cụ mài phải được lắp vào đúng cách và có thể chuyển động tự do. Tiến hành chạy thử máy không tải ít nhất là 1 phút. Không được sử dụng dụng cụ mài bị hỏng, chạy lệch tâm hay bị rung lắc. Dụng cụ mài bị hư hỏng có thể vỡ tung và gây ra thương tích. Bảo Dưỡng và Bảo Quản Bảo Dưỡng Và Làm Sạch u Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. u Để được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch. Xin vui lòng bảo quản và giữ gìn tay nắm và phụ tùng cẩn thận. 1 609 92A 7ZT | (26.09.2022) Bosch Power ToolsTiếng Việt | 115 Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây: www.bosch-pt.com Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện. Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa. Việt Nam CN CÔNG TY TNHH BOSCH VIÊT NAM TAI TP.HCM Tâng 14, Ngôi Nhà Đức, 33 Lê Duẩn Phương Bến Nghé, Quân 1, Thanh Phô Hô Chi Minh Tel.: [phone] Fax: [phone] Hotline: [phone] Email: [e-mail] www.bosch-pt.com.vn www.baohanhbosch-pt.com.vn Xem thêm địa chỉ dịch vụ tại: www.bosch-pt.com/serviceaddresses Vận chuyển Pin Li-Ion được khuyến nghị là đối tượng phải tuân theo các qui định của Pháp Luật về Hàng Hóa Nguy Hiểm. Người sử dụng có thể vận chuyển pin hợp khối bằng đường bộ mà không cần thêm yêu cầu nào khác. Khi được vận chuyển thông qua bên thứ ba (vd. vận chuyển bằng đường hàng không hay đại lý giao nhận), phải tuân theo các yêu cầu đặc biệt về đóng gói và dán nhãn. Phải tham vấn chuyên gia về hàng hóa nguy hiểm khi chuẩn bị gói hàng. Chỉ gửi pin hợp khối khi vỏ ngoài không bị hư hỏng. Dán băng keo hay che kín các điểm tiếp xúc hở và đóng gói pin hợp khối theo cách sao cho pin không thể xê dịch khi nằm trong bao bì. Ngoài ra, xin vui lòng chấp hành các qui định chi tiết có thể được bổ sung thêm của quốc gia. Sự thải bỏ Dụng cụ điện, pin, phụ kiện và bao bì cần được tái sử dụng theo quy định về môi trường. Bạn không được ném dụng cụ điện và pin vào thùng rác gia đình! Pin/ắc quy: Li-Ion: Tuân thủ những hướng dẫn trong phần vận chuyển (xem „Vận chuyển“, Trang115). Bosch Power Tools 1 609 92A 7ZT | (26.09.2022)116 | يبرع
