用户手册 GWS 18V10 P Professional BOSCH

阅读所有警告和所有说明! 不遵 照以下警告和说明会导致电 击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语"电动工具"指市电驱动（有 线）电动工具或电池驱动（无线）电动工具。

u 保持工作场地清洁和明亮。混乱和黑暗的场地会 u 不要在易爆环境，如有易燃液体、气体或粉尘的 环境下操作电动工具。电动工具产生的火花会点

u 让儿童和旁观者离开后操作电动工具。注意力不 集中会使操作者失去对工具的控制。

u 电动工具插头必须与插座相配。绝不能以任何方 式改装插头。需接地的电动工具不能使用任何转 换插头。未经改装的插头和相配的插座将减少电

u 避免人体接触接地表面，如管道、散热片和冰 箱。如果你身体接地会增加电击危险。 u 不得将电动工具暴露在雨中或潮湿环境中。水进 入电动工具将增加电击危险。 u 不得滥用电线。绝不能用电线搬运、拉动电动工 具或拔出其插头。使电线远离热源、油、锐边或 运动部件。受损或缠绕的软线会增加电击危险。 u 当在户外使用电动工具时，使用适合户外使用的 外接软线。适合户外使用的软线将减少电击危

u 如果在潮湿环境下操作电动工具是不可避免的， 应使用剩余电流动作保护器（RCD）。使用RCD

u 保持警觉，当操作电动工具时关注所从事的操作 并保持清醒。当你感到疲倦，或在有药物、酒精 或治疗反应时，不要操作电动工具。在操作电动 工具时瞬间的疏忽会导致严重人身伤害。 u 使用个人防护装置。始终佩戴护目镜。安全装 置，诸如适当条件下使用防尘面具、防滑安全 鞋、安全帽、听力防护等装置能减少人身伤害。 u 防止意外起动。确保开关在连接电源和/或电池 盒、拿起或搬运工具时处于关断位置。手指放在 已接通电源的开关上或开关处于接通时插入插头

u 在电动工具接通之前，拿掉所有调节钥匙或扳 手。遗留在电动工具旋转零件上的扳手或钥匙会

u 手不要伸展得太长。时刻注意立足点和身体平 衡。这样在意外情况下能很好地控制电动工具。 u 着装适当。不要穿宽松衣服或佩戴饰品。让衣 服、手套和头发远离运动部件。宽松衣服、佩饰 或长发可能会卷入运动部件中。 u 如果提供了与排屑、集尘设备连接用的装置，要 确保他们连接完好且使用得当。使用这些装置可

电动工具使用和注意事项 u 不要滥用电动工具，根据用途使用适当的电动工 具。选用适当设计的电动工具会使你工作更有

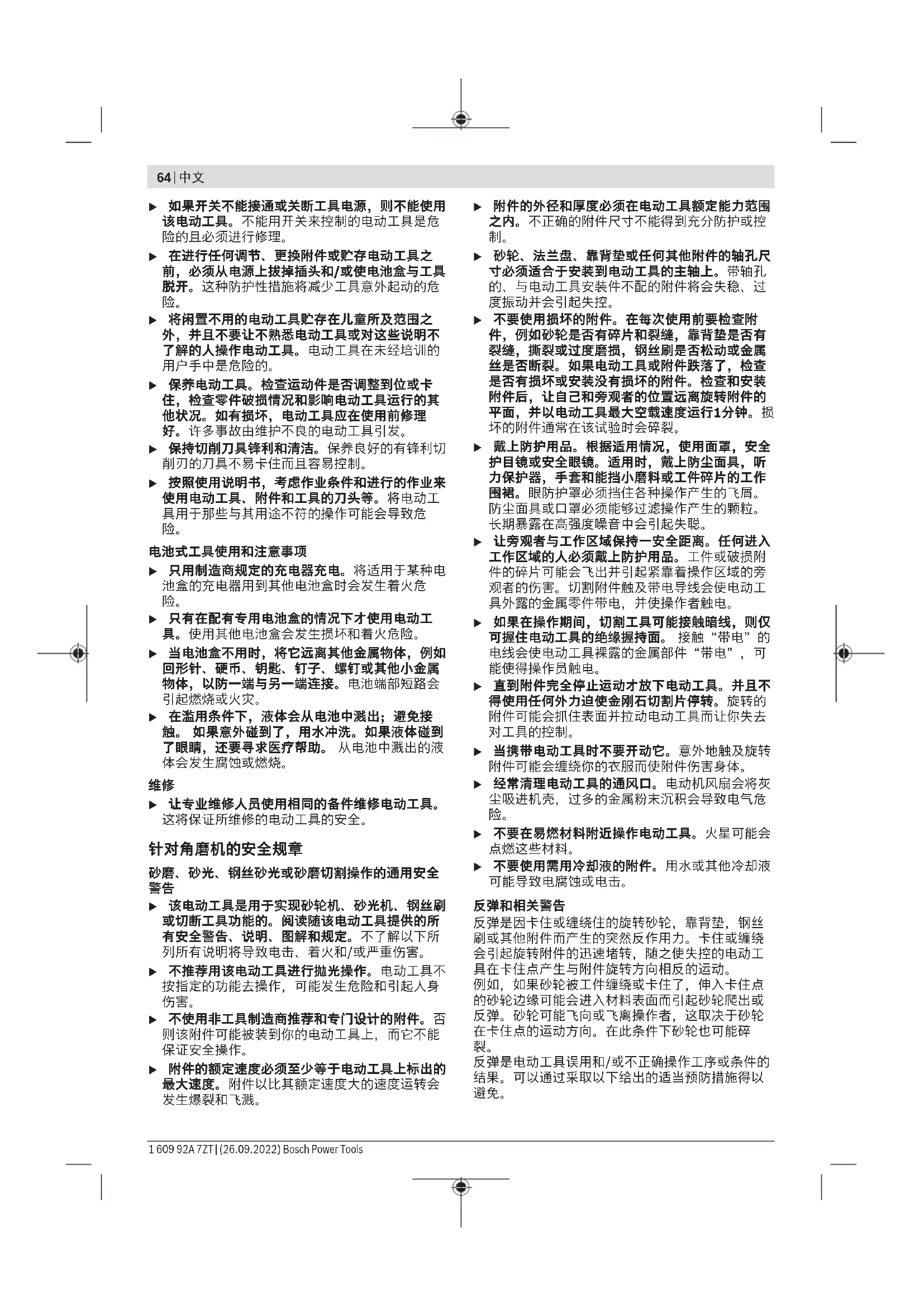

Bosch Power Tools 1 609 92A 7ZT | (26.09.2022)64 | 中文 u 如果开关不能接通或关断工具电源，则不能使用 该电动工具。不能用开关来控制的电动工具是危

u 在进行任何调节、更换附件或贮存电动工具之 前，必须从电源上拔掉插头和/或使电池盒与工具 脱开。这种防护性措施将减少工具意外起动的危

u 将闲置不用的电动工具贮存在儿童所及范围之 外，并且不要让不熟悉电动工具或对这些说明不 了解的人操作电动工具。电动工具在未经培训的

u 保养电动工具。检查运动件是否调整到位或卡 住，检查零件破损情况和影响电动工具运行的其 他状况。如有损坏，电动工具应在使用前修理 好。许多事故由维护不良的电动工具引发。 u 保持切削刀具锋利和清洁。保养良好的有锋利切 削刃的刀具不易卡住而且容易控制。 u 按照使用说明书，考虑作业条件和进行的作业来 使用电动工具、附件和工具的刀头等。将电动工 具用于那些与其用途不符的操作可能会导致危

电池式工具使用和注意事项 u 只用制造商规定的充电器充电。将适用于某种电 池盒的充电器用到其他电池盒时会发生着火危

u 只有在配有专用电池盒的情况下才使用电动工 具。使用其他电池盒会发生损坏和着火危险。 u 当电池盒不用时，将它远离其他金属物体，例如 回形针、硬币、钥匙、钉子、螺钉或其他小金属 物体，以防一端与另一端连接。电池端部短路会

u 在滥用条件下，液体会从电池中溅出；避免接 触。 如果意外碰到了，用水冲洗。如果液体碰到 了眼睛，还要寻求医疗帮助。 从电池中溅出的液

u 让专业维修人员使用相同的备件维修电动工具。 这将保证所维修的电动工具的安全。

砂磨、砂光、钢丝砂光或砂磨切割操作的通用安全

u 该电动工具是用于实现砂轮机、砂光机、钢丝刷 或切断工具功能的。阅读随该电动工具提供的所 有安全警告、说明、图解和规定。不了解以下所 列所有说明将导致电击、着火和/或严重伤害。 u 不推荐用该电动工具进行抛光操作。电动工具不 按指定的功能去操作，可能发生危险和引起人身

u 不使用非工具制造商推荐和专门设计的附件。否 则该附件可能被装到你的电动工具上，而它不能

u 附件的额定速度必须至少等于电动工具上标出的 最大速度。附件以比其额定速度大的速度运转会

u 附件的外径和厚度必须在电动工具额定能力范围 之内。不正确的附件尺寸不能得到充分防护或控

u 砂轮、法兰盘、靠背垫或任何其他附件的轴孔尺 寸必须适合于安装到电动工具的主轴上。带轴孔 的、与电动工具安装件不配的附件将会失稳、过

u 不要使用损坏的附件。在每次使用前要检查附 件，例如砂轮是否有碎片和裂缝，靠背垫是否有 裂缝，撕裂或过度磨损，钢丝刷是否松动或金属 丝是否断裂。如果电动工具或附件跌落了，检查 是否有损坏或安装没有损坏的附件。检查和安装 附件后，让自己和旁观者的位置远离旋转附件的 平面，并以电动工具最大空载速度运行1分钟。损 坏的附件通常在该试验时会碎裂。 u 戴上防护用品。根据适用情况，使用面罩，安全 护目镜或安全眼镜。适用时，戴上防尘面具，听 力保护器，手套和能挡小磨料或工件碎片的工作 围裙。眼防护罩必须挡住各种操作产生的飞屑。 防尘面具或口罩必须能够过滤操作产生的颗粒。 长期暴露在高强度噪音中会引起失聪。 u 让旁观者与工作区域保持一安全距离。任何进入 工作区域的人必须戴上防护用品。工件或破损附 件的碎片可能会飞出并引起紧靠着操作区域的旁 观者的伤害。切割附件触及带电导线会使电动工 具外露的金属零件带电，并使操作者触电。 u 如果在操作期间，切割工具可能接触暗线，则仅 可握住电动工具的绝缘握持面。 接触“带电”的 电线会使电动工具裸露的金属部件“带电”，可

u 直到附件完全停止运动才放下电动工具。并且不 得使用任何外力迫使金刚石切割片停转。旋转的 附件可能会抓住表面并拉动电动工具而让你失去

u 当携带电动工具时不要开动它。意外地触及旋转 附件可能会缠绕你的衣服而使附件伤害身体。 u 经常清理电动工具的通风口。电动机风扇会将灰 尘吸进机壳，过多的金属粉末沉积会导致电气危

u 不要在易燃材料附近操作电动工具。火星可能会

u 不要使用需用冷却液的附件。用水或其他冷却液 可能导致电腐蚀或电击。

反弹是因卡住或缠绕住的旋转砂轮，靠背垫，钢丝 刷或其他附件而产生的突然反作用力。卡住或缠绕 会引起旋转附件的迅速堵转，随之使失控的电动工 具在卡住点产生与附件旋转方向相反的运动。 例如，如果砂轮被工件缠绕或卡住了，伸入卡住点 的砂轮边缘可能会进入材料表面而引起砂轮爬出或 反弹。砂轮可能飞向或飞离操作者，这取决于砂轮 在卡住点的运动方向。在此条件下砂轮也可能碎

反弹是电动工具误用和/或不正确操作工序或条件的 结果。可以通过采取以下给出的适当预防措施得以

1 609 92A 7ZT | (26.09.2022) Bosch Power Tools中文 | 65 u 保持紧握电动工具，使你的身体和手臂处于正确 状态以抵抗反弹力。如有辅助手柄，则要一直使 用，以便最大限度控制住起动时的反弹力或反力 矩。采取合适的预防措施，操作者就可以控制反

u 绝不能将手靠近旋转附件。附件可能会反弹碰到

u 不要站在发生反弹时电动工具可能移动到的地 方。反弹将在缠绕点驱使工具逆砂轮运动方向运

u 当在尖角、锐边等处作业时要特别小心。避免附 件的弹跳和缠绕。尖角，锐边和弹跳具有缠绕旋 转附件的趋势并引起反弹的失控。 u 不要附装上锯链、木雕刀片或带齿锯片。这些锯 片会产生频繁的反弹和失控。 对磨削和砂磨切割操作的专用安全警告 u 只使用所推荐的砂轮型号和为选用砂轮专门设计 的护罩。不是为电动工具设计的砂轮不能充分得

u 安装弯曲的砂轮时，砂轮的研磨面不可以突出于 防护罩缘之外。防护罩无法遮蔽因为安装不当而 突出于防护罩缘之外的砂轮。 u 护罩必须牢固地装在电动工具上，且放置得最具 安全性，只有最小的砂轮部分暴露在操作人面 前。护罩帮助操作者免于受到爆裂砂轮片和偶然

u 砂轮只用作推荐的用途。例如：不要用切割砂轮 的侧面进行磨削。施加到砂轮侧面的力可能会使

u 始终为所选砂轮选用未损坏的，有恰当规格和形 状的砂轮法兰盘。合适的砂轮法兰盘支承砂轮可 以减小砂轮破裂的可能性。切割砂轮的法兰盘可

u 不要使用从大规格电动工具上用剩的磨损砂轮。 用于大规格电动工具上的砂轮不适于较小规格工 具的高速工况并可能会爆裂。 对砂轮切割操作的附加专用安全警告 u 不要"夹"住切割砂轮或施加过大的压力。不要试 图做过深的切割。给砂轮施加过应力增加了砂轮 在切割时的负载，容易缠绕或卡住，增加了反弹

u 身体不要对着旋转砂轮，也不要站在其后。当把 砂轮从操作者身边的操作点移开时，可能的反弹 会使旋转砂轮和电动工具朝你推来。 u 当砂轮被卡住或无论任何原因而中断切割时，关 掉电动工具并握住工具不要动，直到砂轮完全停 止。决不要试图当砂轮仍然运转时使切割砂轮脱 离切割，否则会发生反弹。调查并采取校正措施 以消除砂轮卡住的原因。 u 不能在工件上重新起动切割操作。让砂轮达到全 速后再小心地重新进入切割。如果电动工具在工 件上重新起动，砂轮可能会卡住、爬出或反弹。 u 支撑住板材或超大工件可使得砂轮卡住和反弹的 危险降到最低限度。大工件凭借自重而下垂。必 须在工件靠近切割线处和砂轮两侧近工件边缘处

u 当进行"盲切割"进入墙体或其他盲区时要格外小 心。伸出的砂轮可能会割到煤气管或水管，电线 或由此引起反弹的物体。 砂光操作的专用安全警告 u 当砂光时，不要使用超大砂盘纸。选用砂盘纸时 应按照制造商的推荐。超出砂光垫盘的大砂盘纸 有撕裂的危险并且会引起缠绕、砂盘的撕裂或反

钢丝刷操作的专用安全警告 u 要意识到即使正常操作时钢丝线也会从刷子甩 出。 不要对钢丝刷施加过大的负荷而使得钢丝线 承受过应力。钢丝线可能会轻易刺入薄的衣服和/

u 如果建议钢丝刷使用护罩，则不允许该护罩对钢 丝轮或钢丝刷有任何干扰。钢丝轮或钢丝刷在工 作负荷和离心力作用下直径会变大。

u 使用合适的侦测装置侦察隐藏的电线，或者向当 地的相关单位寻求支援。 接触电线可能引起火灾 並让操作者触电。损坏了瓦斯管会引起爆炸。如 果水管被刺穿了会导致财物损失。 u 在磨片和切割片尚未冷却之前，切勿抓取。 工作 时砂轮会变得非常炙热。 u 如果由于取出充电电池等原因导致电源突然中 断，请立即解锁起/停开关并调到关闭位置。 这 样可以避免机器突然起动。 u 固定好工件。使用固定装置或老虎钳固定工件， 会比用手持握工件更牢固。 u 如果充电电池损坏或者未按照规定使用，充电电 池中会散发出有毒蒸汽。充电电池可能会燃烧或 爆炸。工作场所必须保持空气流通，如果身体有 任何不适必须马上就医。蒸汽会刺激呼吸道。 u 切勿打开充电电池。可能造成短路。 u 钉子、螺丝刀等尖锐物品或外力作用可能会损坏 充电电池。 有可能出现内部短路、蓄电池燃烧、 发出烟雾、爆炸或过热。 u 仅在制造商的产品中使用充电电池。 这样才能确

保护充电电池免受高温（例如长期阳光 照射）、火焰、脏污、水和湿气的侵 害。有爆炸和短路的危险。

请阅读所有安全规章和指示。不遵照以 下警告和说明可能导致电击、着火和/或

请注意本使用说明书开头部分的图示。 Bosch Power Tools 1 609 92A 7ZT | (26.09.2022)66 | 中文

本电动工具适用于切割和刷磨金属、石材、塑料和 复合材料，粗磨金属、塑料和复合材料，以及在带 金刚石钻套的石材上进行钻孔，而无需使用水。同 时需确保使用正确的防护罩(参见 “运行”, 页70)。 切割石材时必须进行足够的集尘。 安装允许的磨具后，也可以使用本电动工具进行砂

电动工具不得用于研磨带金刚石杯形砂轮的石材。

机件的编号和电动工具详解图上的编号一致。 (1) 防护罩解锁杆 (2) 机壳上的转向箭头 (3) 主轴锁定键 (4) 充电电池

(6) 起停开关 (7) 起停开关的解锁杆 (8) 标准辅助手柄（绝缘握柄）

(9) 具备减震功能的辅助手柄（绝缘握柄） (10) 研磨排尘罩

(13) 固定法兰 (14) 硬质合金杯形砂轮

(19) 夹紧螺母（M10） (20) 带夹箍的快速夹紧螺母（M14） (21) 手柄（绝缘握柄） (22) 研磨主轴 (23) 护手

a) 图表或说明上提到的附件，并不包含在基本的供货范围 中。本公司的附件清单中有完整的附件供应项目。

最大砂轮直径/橡胶磨盘直径 毫米 100 125

M 10 M 14 研磨主轴上的最大螺纹长度 毫米 22 22

摄氏度 0至+35 0至+35 工作时和存放时允许的环境温度

GAL18... GAX18... GAL36... GAL18... GAX18... GAL36... A) 符合EN60745的额定空载转速，用于选择合适的磨具。实际转速出于安全原因较低。 B) 视所使用的充电电池、防护罩和辅助手柄而定 C) 温度<0 摄氏度时功率受限

当电动工具突然回弹时（比如切割边卡 住），将以电子方式中断电机供电。 如需再次使用，请将电源开关(6)置于已 关闭的位置，然后重新接通电动工具。

重启保护功能可以避免电动工具在供电中断之后突

如需再次使用，请将电源开关(6)置于已关闭的位 置，然后重新接通电动工具。

DROP CONTROL 一旦撞击到地面，内置的撞击断开功能 就会关闭电动工具。如需再次使用，请 将电源开关(6)置于已关闭的位置，然后

电动工具装配有博世电子制动系统。关 闭时磨具在几秒钟内停止。这意味着和 不带防外滑制动器的角磨机相比，停机 时间明显缩短，从而可以提前放下电动

Bosch也销售不带充电电池的充电式电动工具。您 可以在包装上查看电动工具的供货范围内是否包含

u 请只使用在技术参数中列出的充电器。只有这些 充电器才适用于本电动工具上的锂离子电池。 提示：鉴于国际运输规定，锂离子充电电池在交货 时只完成部分充电。首度使用电动工具之前，必须 先充足充电电池的电以确保充电电池的功率。

如需取下充电电池，则请按压解锁按钮，然后拔出 充电电池。在此过程中请勿过度用力。 充电电池具备双重锁定功能，即使不小心触动了充 电电池的解锁按钮，充电电池也不会从机器中掉落 下来。只要充电电池安装在电动工具中，就会被弹

充电电池电量指示灯的绿色LED灯显示充电电池的 电量。基于安全原因，只能在电动工具静止时检查

按压充电电量指示灯按键 或 ，来显示充电电 量。也可以在充电电池取下时操作。 如果按压充电电量指示灯按键后没有LED灯亮起， 则说明充电电池损坏，必须进行更换。 充电电池型号GBA 18V... LED 电量 3个绿灯长亮 60–100% 2个绿灯长亮 30–60% 1个绿灯长亮 5–30% 1个绿灯闪烁 0–5% 充电电池型号ProCORE18V... LED 电量 5个绿灯长亮 80–100% 4个绿灯长亮 60–80% 3个绿灯长亮 40–60% 2个绿灯长亮 20–40% 1个绿灯长亮 5–20% 1个绿灯闪烁 0–5% 如何正确地使用充电电池 保护充电电池，避免湿气和水分渗入。 充电电池必须储存在–20 °C至50 °C的环境中。夏 天不得将充电电池搁置在汽车中。 不定时地使用柔软，清洁而且乾燥的毛刷清洁充电

充电后如果充电电池的使用时间明显缩短，代表充 电电池已经损坏，必须更换新的充电电池。 请注意有关作废处理的规定。 Bosch Power Tools 1 609 92A 7ZT | (26.09.2022)68 | 中文

u 在电动工具上进行任何维护的工作（例如维修， 更换工具等等），以及搬运、保存电动工具之前 都必须从机器中取出蓄电池。无意间操作开关可

提示：使用过程中砂轮片断裂或防护罩/电动工具上 的固定装置损坏后，必须立即将电动工具寄给客户 服务部门，地址参见章节“客户服务和应用咨

将防护罩(11)放到电动工 具的支座上，直至防护罩 的编码凸轮与支座重合。 按压并按住解锁杆(1)。 将防护罩(11)压到主轴颈 上，直至防护罩的凸肩套 在电动工具的法兰上，然 后转动防护罩，直至能够

根据工作需要调整好防护 罩(11)的位置。为此朝上 推动解锁杆(1)，然后将 防护罩(11)转到所需位

u 不断调整防护罩(11)，使解锁杆(1)的两个凸轮卡 入防护罩(11)相应的开口中。 u 调整防护罩(11)，以防有火花朝操作人员方向飞

u 唯有通过操纵解锁开关(1)才能使防护罩(11)转 动！否则，在任何条件下都不得继续使用电动工 具，必须将其交给客户服务部门。 提示：防护罩(11)上的编码凸轮确保只能安装一个 与电动工具匹配的防护罩。

搭配硬质合金杯形砂轮(14)无尘打磨颜料、油漆和 塑料时可以使用排尘罩(10)。排尘罩(10)不适用于

可以将合适的博世吸尘器连接在排尘罩(10)上。为 此请将抽吸软管通过抽吸适配器插在规定的排尘罩

u 使用合成磨料切割时，必须使用切割专用防护罩 (12)。 u 切割石材时必须进行足够的集尘。 切割防护罩(12)与研磨防护罩(11)的安装方法一

带引导滑座的切割排尘罩 带引导滑座的切割排尘罩(32)与研磨防护罩(11)的

u 使用橡胶磨盘(24)或杯型钢丝刷/斜角刷/金刚石 钻头操作时，请务必安装护手 (23)。 固定护手(23)与辅助手柄(8)/(9)。 标准辅助手柄/具备减震功能的辅助手柄 视操作方法而定，在机头左侧或右侧旋入辅助手柄 (8)/(9)。 u 操作电动工具时务必使用辅助手柄(8)/(9)。 u 如果辅助手柄(8)/(9)损坏了，勿继续使用电动工 具。切勿在辅助手柄 (8)/(9)上做任何修改。

u 在电动工具上进行任何维护的工作（例如维修， 更换工具等等），以及搬运、保存电动工具之前 都必须从机器中取出蓄电池。无意间操作开关可

u 在磨片和切割片尚未冷却之前，切勿抓取。 工作 时砂轮会变得非常炙热。 清洁研磨主轴(22)和所有待安装的零件。 夹紧及松开磨具时，请按压主轴锁定键(3)以固定研

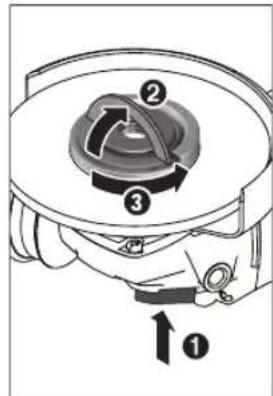

u 待主轴完全静止后，才可以操纵主轴锁定键。否 则可能会损坏电动工具。 直径为125毫米的砂轮或切割片 注意磨具的尺寸。孔径必须和固定法兰完全吻合。 请勿使用转接件或异径管。 使用金刚石切割片时，金刚石切割片上的箭头方向 必须和电动工具的旋转方向一致（参考机头上的旋

安装过程请参考插图页。 为了不借助其他工具就可以固定砂轮或切割片，请 使用快速夹紧螺母(20)。 仅针对最大直径为125毫米的砂轮或切割片使用快速 夹紧螺母(20)。 u 快速夹紧螺母(20)仅可用于砂轮或切割片。 u 只能使用完好无损的快速夹紧螺母(20)。 u 拧上快速夹紧螺母时请注意，快速夹紧螺母(20)

u 请只使用随附的快速夹紧螺母来固定砂轮或切割 片 (20)。 1 609 92A 7ZT | (26.09.2022) Bosch Power Tools中文 | 69 按压主轴锁定键(3)来固

用于M14研磨主轴的固定法兰： 在固定法兰(13)的定心凸缘上套有一个 塑料件（O形环）。如果O形环缺失或损 坏，在继续使用磨机前必须更换固定法 兰(13)。 u 在安装好磨具且尚未开动磨机之前，必须检查磨 具是否正确地安装，磨具能否自由无阻地旋转。 务必确保磨具转动时不会和防护罩或其他机件产

直径为100毫米的砂轮或切割片 带夹箍的快速夹紧螺母 (20) 不建议用于直径100毫

注意磨具的规格。孔径必须和固定法兰完全吻合。 请勿使用转接件或异径管。 使用金刚石切割片时，金刚石切割片上的箭头方向 必须和机器的旋转方向一致（参考机头上的旋转方

安装过程请参考插图页。 拧入夹紧螺母(19)以固定砂轮/切割片，然后使用双

u 在安装好磨具且尚未开动磨机之前，必须检查磨 具是否正确地安装，磨具能否自由无阻地旋转。 务必确保磨具转动时不会和防护罩或其他机件产

您可以使用本说明书中提到的所有磨具。 所用磨具的许可转速[转/分钟]或圆周转速[米/秒]必 须和以下表格中的数据一致。 因此，请遵守磨具标签上所允许的转速或圆周速

最大[毫米] [毫米] D b d [转/分

82 – M 14 9000 80 转动机头（参见插图B） u 在电动工具上进行任何维护的工作（例如维修， 更换工具等等），以及搬运、保存电动工具之前 都必须从机器中取出蓄电池。无意间操作开关可

可将机头旋转90度。这样就能在特殊工作状况下将 电源开关置于比较容易操作的位置，例如针对左撇

含铅的颜料以及某些木材、矿物和金属的加工废尘 有害健康。机器操作者或者工地附近的人如果接 触、吸入这些废尘，可能会有过敏反应或者感染呼

某些尘埃（例如加工橡木或山毛榉的废尘）可能致 癌，特别是和处理木材的添加剂（例如木材的防腐 剂等）结合之后。只有经过专业训练的人才能够加

– 工作场所要保持空气流通。 – 最好佩戴P2滤网等级的口罩。 请留心并遵守贵国和加工物料有关的法规。 Bosch Power Tools 1 609 92A 7ZT | (26.09.2022)70 | 中文 u 避免让工作场所堆积过多的尘垢。尘埃容易被点

u 勿让电动工具因为过载而停止转动。 u 在电动工具上进行任何维护的工作（例如维修， 更换工具等等），以及搬运、保存电动工具之前 都必须从机器中取出蓄电池。无意间操作开关可

u 在支撑墙上开缝时必须特别小心，参考段落“有 关静力学的注意事项”。 u 固定好站立不稳的工件。 u 强烈过载之后必须让电动工具在无载的状况下运 转数分钟，这样能够帮助电动工具冷却。 u 不要将电动工具安装在切割研磨架上使用。 u 在磨片和切割片尚未冷却之前，切勿抓取。 工作 时砂轮会变得非常炙热。 如果电动工具产生静电充电，电子装备会自动关闭 电动工具。如要运行电动工具，请将解锁杆(7)向前 推，然后向上按压起停开关(6)。

u 不要使用切割片进行粗磨。 粗磨时如果砂轮和研磨表面成30至40度角，能实现 最好的工作效果。操作时只需轻压并来回移动电动 工具，这样工件不会变热、变色，也不会出现凹陷

使用千叶砂磨轮进行表面研磨 u 使用千叶砂磨轮进行研磨时务必使用研磨防护罩 (11)。 使用千叶砂磨轮（附件）可以在隆起的表面和型材 上研磨。千叶砂磨轮的使用寿命比一般砂轮的使用 寿命长，而且工作噪音和研磨温度也比较低。

u 使用橡胶磨盘(24)操作时，请务必安装护手 (23)。 可以在没有防护罩的情况下使用磨盘进行研磨。 安装过程请参考插图页。 拧上圆形螺母(26)并用双销扳手拧紧。 杯形钢丝刷/轮刷/斜角刷 u 使用轮刷进行刷磨时，必须使用研磨专用防护罩 (11)。可以在没有防护罩的情况下使用杯形钢丝

u 使用杯形钢丝刷或斜角刷操作时，请务必安装护 手(23)。 u 如果超过轮刷的最大允许尺寸，轮刷的金属丝可 能会卡在防护罩上并断裂。 安装过程请参考插图页。 将带M14螺纹的杯形钢丝刷/斜角刷/轮刷尽量拧入 磨削主轴中，使得能紧靠在磨削主轴螺纹末端的法 兰上。使用开口扳手拧紧杯形钢丝刷/斜角刷/轮

u 使用合成磨料切割时，必须使用切割专用防护罩 (12)。 切割时必须施力均匀，根据要加工的材料决定推动 的力道。请勿对切割片施加压力，请勿倾斜和摇

请勿通过侧压的方式来制动仍然继续转动的切割

切割石材（见图A） u 切割石材时必须进行足够的集尘。 u 请佩戴防尘面具。 u 本电动工具只能够进行干式切割/干式磨削。 切割石材时最好使用金刚石切割片。 使用带引导滑座的切割排尘罩(32)时，必须允许吸 尘器抽吸碎石粉尘。博世提供了合适的吸尘器。

在这种情况下应暂停切割过程，让金刚石切割片在 空载的状况下以最高转速旋转片刻，以便冷却。 如果工作进度明显降低而且出现火花环，则表示金 刚石切割片已经变钝。此时可以将切割片在研磨材 料（例如石灰砂石）上来回刷磨数次，重新磨利切

u 用合成切割片或Carbide Multi Wheel切割片切 割塑料、复合材料等材料时，务必使用切割防护 罩(12)。通过使用带引导滑座的排尘罩(32) 获得

u 请只使用干式金刚石钻头。 u 使用金刚石钻头操作时，请务必安装护手(23)。 不要将金刚石钻头平行地放置在工件上。请将其倾 斜地并以圆周运动沉入工件中。由此可令金刚石钻 头达到最佳冷却效果并延长其使用寿命。 1 609 92A 7ZT | (26.09.2022) Bosch Power Tools中文 | 71

承重墙中的线槽受制于各国规定。务必遵守这些规 定。开始作业前，请先咨询主管结构工程师、建筑

如要运行电动工具，请将解锁杆(7)向前推，然后向 上按压起停开关(6)。 如要关闭电动工具，请松开起停开关(6)。 u 使用前，请先检查磨具。必须正确安装磨具，使 其可以自由转动。进行至少1分钟的无负载试机。 切勿使用损坏、变形或转动时会振动的磨具。损 坏的磨具可能断裂并造成伤害。

u 在电动工具上进行任何维护的工作（例如维修， 更换工具等等），以及搬运、保存电动工具之前 都必须从机器中取出蓄电池。无意间操作开关可

u 电动工具和通气孔必须随时保持清洁，以确保工

本公司顾客服务处负责回答有关本公司产品的修 理、维护和备件的问题。备件的展开图纸和信息也 可查看：www.bosch-pt.com 博世应用咨询团队乐于就我们的产品及其附件问题

询问和订购备件时，务必提供机器铭牌上标示的10

滨江区　滨康路567号 102/1F 服务中心 邮政编码：310052 电话：[phone] / 5588 传真：[phone] x 5566# / 5588# 电邮：[e-mail] www.bosch-pt.com.cn

Robert Bosch Power Tools GmbH 罗伯特·博世电动工具有限公司 70538 Stuttgart / GERMANY 70538 斯图加特 / 德国

所推荐的锂离子充电电池必须符合危险物品法规。 使用者无须另外使用保护包装便可以运送该充电电

但是如果将它交由第三者运送（例如：寄空运或委 托运输公司）则要使用特殊的包装和标示。此时必 须向危险物品专家请教有关寄送危险物品的相关事

确定充电电池的外壳未受损后，才可以寄送充电电 池。粘好未加盖的触点并包装好充电电池，不可以 让充电电池在包装中晃动。必要时也得注意各国有

必须以符合环保的方式，回收再利用损 坏的电动工具、充电电池、附件和废弃

请注意“搬运”段落中的指示 (参见 “搬运”, 页71)确认设置。 产品中有害物质的名称及含量

(PBDE) 机械传动机构 X O O O O O 电机组件 X O O O O O 控制组件 X O O O O O 附件 O O O O O O 配件 O O O O O O 连接件 X O O O O O 电源线① O O O O O O 电池系统② X O O O O O 本表格依据SJ/T11364的规定编制。 O：表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。 X：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。且目前业界没 有成熟的替代方案，符合欧盟RoHS指令环保要求。 ① 适用于采用电源线连接供电的产品。 ② 适用于采用充电电池供电的产品。 产品环保使用期限内的使用条件参见产品说明书。

閱讀所有警告和所有說明。不 遵照以下警告和說明會導致電 擊、著火和／或嚴重傷害。 保存所有警告和說明書以備查閱。 在所有警告中，「電動工具」此一名詞泛指：以市 電驅動的（有線）電動工具或是以電池驅動的（無

u 保持工作場地清潔和明亮。雜亂和黑暗的場地會 u 不要在易爆環境，如有易燃液體、氣體或粉塵的 環境下操作電動工具。電動工具產生的火花會點

u 讓兒童和旁觀者離開後操作電動工具。注意力不 集中會使您失去對工具的控制。

u 電動工具插頭必須與插座相配。 絕不能以任何方 式改裝插頭。 需接地的電動工具不能使用任何轉 換插頭。未經改裝的插頭和相配的插座將減少電

u 避免人體接觸接地表面，如管道、散熱片和冰 箱。如果您身體接地會增加電擊危險。 u 不得將電動工具暴露在雨中或潮濕環境中。水進 入電動工具將增加電擊危險。 u 不得濫用電線。 絕不能用電線搬運、拉動電動工 具或拔出其插頭。 將電線遠離熱源、油、銳利邊 緣或移動零件。受損或纏繞的軟線會增加電擊危

u 當在戶外使用電動工具時，使用適合戶外使用的 延長線。適合戶外使用的軟線，將減少電擊危

u 如果在潮濕環境下操作電動工具是不可避免的， 應使用剩餘電流動作保護器（RCD）。使用RCD

u 保持警覺，當操作電動工具時關注所從事的操作 並保持清醒。 當您感到疲倦，或在有藥物、酒精 或治療反應時，不要操作電動工具。在操作電動 工具時瞬間的疏忽會導致嚴重人身傷害。 u 使用個人防護裝置。 務必佩戴護目鏡。安全裝 置，諸如適當條件下使用防塵面具、防滑安全 鞋、安全帽、聽力防護等裝置能減少人身傷害。 u 防止意外起動。 確保開關在連接電源和／或電池 組、拿起或搬運工具時處於關閉位置。手指放在 已接通電源的開關上或開關處於接通時插入插頭

u 在電動工具接通之前，拿掉所有調節鑰匙或扳 手。遺留在電動工具旋轉零件上的扳手或鑰匙會

u 手不要伸展得太長。 時刻注意立足點和身體平 衡。這樣在意外情況下能很好地控制電動工具。 u 著裝適當。 不要穿著寬鬆衣服或佩戴飾品。 衣 服、手套和頭髮請遠離移動零件。寬鬆衣服、佩 飾或長髮可能會捲入移動零件中。 1 609 92A 7ZT | (26.09.2022) Bosch Power Tools繁體中文 | 73 u 如果有排屑、集塵設備連接用的裝置，請確保其 連接完好且使用得當。使用這些裝置可減少塵屑

電動工具使用和注意事項 u 請勿濫用電動工具， 根據用途使用適當的電動工 具。選用適當設計的電動工具會使您工作更有

u 如果開關不能開啟或關閉工具電源，則不能使用 該電動工具。不能用開關來控制的電動工具是危

u 在進行任何調整、更換附件或貯存電動工具之 前，必須從電源上拔掉插頭和／或將電池組拆 下。這種防護性措施將減少工具意外起動的危

u 將閒置不用的電動工具貯存在兒童所及範圍之 外，不得讓不熟悉電動工具或對這些說明不瞭解 的人操作電動工具。由未經訓練的人員使用電動

u 保養電動工具。 檢查移動零件是否調整到位或卡 住，檢查零件破損情況和影響電動工具運轉的其 他狀況。 如有損壞，電動工具應在使用前修理完 成。許多事故由維護不良的電動工具引發。 u 保持切削刀具鋒利和清潔。保養良好的有鋒利切 削刃的刀具不易卡住而且容易控制。 u 按照使用說明書，考慮作業條件和進行的作業來 使用電動工具、配件和工具的尖端等。將電動工 具用於那些與其用途不符的操作可能會導致危

電池式工具使用和注意事項 u 只用製造商規定的充電器充電。將適用於某種電 池組的充電器用到其他電池組時會發生著火危

u 只有在配有專用電池組的情況下才使用電動工 具。使用其他電池組會發生損壞和著火危險。 u 當電池組不用時，請遠離其他金屬物體，例如迴 紋針、硬幣、鑰匙、釘子、螺絲或其他小金屬物 體，以防一端與另一端連接。電池接點短路會引

u 在誤用的情況下，液體會從電池中濺出；請避免 接觸。 如果意外接觸，應立刻用水沖洗。 如果液 體碰到了眼睛，務必就醫。從電池中濺出的液體

u 將您的電動工具送交專業維修人員，必須使用同 樣的備件進行更換。這樣將確保所維修的電動工

研磨、砂磨、鋼絲刷或砂輪切割作業的一般安全警

u 本電動工具可作為砂輪機、砂磨機、鋼絲刷或切 割工具。請詳讀電動工具隨附的所有安全警告、 指示、插圖以及規格等資料。若不遵照以下列出 的指示，將可能導致電擊、著火和／或人員重

u 不建議以此電動工具進行諸如打蠟等項作業。使 用本電動工具進行非設計用途的作業將產生危險

u 請勿使用非針對本工具設計的配件或非工具製造 商建議使用的配件。即使該配件可安裝至電動工 具上，並不代表可以安全地操作電動工具。 u 配件的額定速率必須至少等於電動工具上所標示 的最大速率。配件的運轉速度若高於其額定速 率，可能會造成其破損並解體。 u 配件的外徑及厚度必須在電動工具的額定功率範 圍內。規格不正確的配件無法讓防護機制發揮應 有功能，或者可能失控。 u 配件的螺紋部位必須符合砂輪機的主軸螺紋。如 果是利用凸緣安裝的配件，則配件的軸孔必須符 合凸緣位置的直徑。配件若無法完全符合電動工 具的安裝硬體，那麼運轉時將造成失衡、震動幅 度過大，甚至造成失控。 u 不可使用已受損的配件。每次使用前請檢查配 件，確認研磨砂輪片是否有缺口和裂縫、托盤是 否有裂縫、撕裂或過度磨損的現象、鋼絲刷是否 發生鬆脫或鋼絲缺損的狀況。電動工具或配件萬 一掉落，請檢查是否受損或直接換裝完好的配 件。檢查並安裝好配件之後，請您與旁觀者遠離 配件的旋轉平面，接著讓電動工具以最高空載速 度，持續運轉一分鐘。配件若有受損，通常會在

u 請穿戴個人防護裝備。根據實際操作狀況，使用 面罩、安全護目鏡或防護眼鏡。在適當情況下， 請戴上防塵面罩、聽力防護裝置、手套以及可防 止細小磨料或工件碎片的工作圍裙。護目裝置必 須能有效阻擋各種操作中所產生的噴飛碎屑。防 塵面罩或口罩必須能過濾操作中所產生的粉塵。 暴露在高分貝噪音中過久，會造成聽力受損。 u 請旁觀者與工作區保持安全距離。進入工作區的 所有人員都必須穿戴個人防護裝備。工件碎片或 破損的配件可能會四處噴飛，造成作業區範圍以

u 進行作業時，負責進行切割的配件可能會碰觸到 隱藏的配線，請務必從絕緣握把處拿持電動工 具。 若是觸及「帶電」的電線，可能導致電動工 具外露的金屬部件「帶電」，進而使操作人員遭

u 在配件完全靜止之前，請勿放下電動工具。旋轉 中的配件可能會扣住放置表面，電動工具因為被

u 當您將電動工具握在身體側邊時，請勿讓它運 轉。萬一不小心碰觸到旋轉中的配件，衣物可能 會被撕裂並將配件導向自己的身體。 u 請定期清理電動工具的通風口。馬達風扇會將粉 塵捲入機殼內，累積過多的金屬粉塵可能危及電

u 請勿在易燃材料旁操作本電動工具。火花可能引

u 請勿使用需要冷卻液的配件。使用水或其他冷卻 液可能導致觸電或電擊事件。 Bosch Power Tools 1 609 92A 7ZT | (26.09.2022)74 | 繁體中文

反彈是旋轉中之砂輪、底盤、鐵刷或任何其他配件 卡住或斷裂時瞬間產生的反作用力。旋轉中的配件 發生卡住或斷裂時會突然停止轉動，這將從連接位 置造成電動工具失控並以配件旋轉相反的方向運

舉例來說，工件如果造成研磨砂輪片斷裂或卡住， 已推入卡住位置的砂輪邊緣可能會鑽進材料表面 裡，而使砂輪脫出或反彈。依據砂輪卡住時的移動 方向，它有可能彈向或跳離操作人員。在上述情況 下，研磨砂輪片亦可能斷裂。 反彈是不當使用電動工具及／或操作程序（條件） 不正確所造成的結果。採取以下適當預防措施，則

u 緊緊握好電動工具，並穩住您的雙臂和身體，以 抵抗反彈力道。 務必使用輔助握把（若有配 備），以求有效掌控啟動時的反彈或扭力。操作 人員只要採取適當防護措施，即可控制扭矩的反

u 雙手請勿靠近旋轉中的配件。配件可能會反彈並

u 請勿將身體任何部件放置在發生反彈時電動工具 位移的範圍之內。斷裂時，反彈力道會將本工具 推往砂輪移動的相反方向。 u 處理尖角、銳利邊緣等物時，請穿戴特殊的防護 裝備，防範配件彈跳和斷裂。尖角、銳利邊緣或 彈跳力道往往會扯斷旋轉中的配件，並造成工具

u 請勿加裝鏈鋸型木雕鋸片或鋸齒型鋸片。此類刀 片會產生規律性反彈，進而導致本工具失控。 研磨及研磨切割操作的安全警告 u 僅可使用電動工具建議的砂輪類型，以及專為選 用之砂輪而設計的特定防護套。使用非專為電動 工具設計的砂輪，防護機制將無法發揮應有功

u 中心凹陷的砂輪其研磨表面必須安裝在防護套緣 的下方。如果安裝不當而導致砂輪突出於防護套 緣時，將無法提供應有的保護。 u 防護套須確實固定於電動工具上，且位於最安全 位置，以確保砂輪只有最小部分外露於操作人員 面前。防護套可保護操作人員，以免被已損壞之 砂輪的碎片擊傷、意外碰觸砂輪，或是被火花引

u 砂輪僅可用於建議用途。例如：勿以切割砂輪的 兩側進行研磨。切割砂輪係專為周邊研磨而設 計。對砂輪側面施力，可能會使其解體。 u 所使用的砂輪凸緣必須完好無損並符合選用之砂 輪的規格及形狀。合適的砂輪凸緣可支撐砂輪， 進而降低砂輪破裂的風險。切割砂輪的凸緣可能 與研磨砂輪的凸緣不同。 u 請勿使用大型電動工具磨耗後的砂輪。大型電動 工具使用的砂輪並不適合用於高速運轉的小型工 具，可能會造成砂輪碎裂。 研磨切割作業的其他安全警告 u 切割砂輪不可「卡死」或對其施力過大。 不可作 太深的切割。對砂輪施力過大時會增加負載，容 易造成切割時砂輪扭曲變形或卡死不動，並且增 加發生反彈或砂輪破損的可能性。 u 您所處的位置不可與旋轉中的砂輪呈一直線，亦 不可站在其後。砂輪運轉時其方向若是轉離您的 身體，萬一發生反彈時，會將旋轉中的砂輪與電

u 當砂輪因任何原因卡死不動或中斷切割時，請關 閉本電動工具，然後握住它不要移動，直至砂輪 完全停止轉動。 請勿嘗試在切割砂輪仍運轉時將 它移出切口，否則可能引發反彈。瞭解情況並採 取更正措施，以消除砂輪卡死的原因。 u 請勿於工件內部重新開始切割作業。 請讓砂輪全 速轉動，並小心重新進入切口。若是在工件內部 重新開始運轉電動工具，砂輪可能會卡死不動、

u 支撐控制板或超大尺寸的工件可降低砂輪卡住及 發生反彈的風險。大型工件可能因其本身的重量 而下垂。必須在工件下方、靠近切割線及靠近工 件邊緣的砂輪兩側加以支撐。 u 在牆面上或其他盲蔽區域進行開孔切割時，請格 外小心。突出的砂輪可能會切斷瓦斯管或水管、 電線或任何物件，繼而造成反彈。

u 所使用的砂紙尺寸不得超出原本尺寸過多。 選用 砂紙時，請遵循製造商建議。砂紙若超出砂紙碟 的尺寸，則存在撕裂風險，並且可能造成磨片斷

鋼絲刷磨作業的安全警告 u 即使是執行一般作業，也請小心刷子可能會甩出 鋼絲。 刷子超載時請勿對鐵刷施力過大。鋼絲可 以輕易的刺穿輕薄衣物和／或皮膚。 u 建議您在鋼絲刷磨時應使用防護套，但需注意不 得因防護套而干擾鋼絲輪或鐵刷的運作。鋼絲輪 或鐵刷使用一段時間後，並在離心力的影響之 下，其直徑可能會變寬。

u 使用合適的偵測裝置偵察隱藏的電線，或者向當 地的相關單位尋求支援。接觸電線可能引起火災 並讓操作者觸電。若損壞瓦斯管會引起爆炸。如 果水管被刺穿會導致財物損失。 u 在研磨／割片尚未冷卻之前，切勿持握研磨／割 片。作業時，切割片會變得非常炙熱。 u 如果電源突然中斷，例如取出充電電池時，必須 馬上解除電源開關的鎖定，並把它設在關閉位 置。這樣可以避免機器突然再起動而造成失控。 u 固定好工件。使用固定裝置或老虎鉗固定工件， 會比用手持握工件更牢固。 u 如果充電電池損壞了，或者未按照規定使用充電 電池，充電電池中會散發出有毒蒸氣。充電電池 可能起火或爆炸。工作場所必須保持空氣流通， 如果身體有任何不適必須馬上就醫。充電電池散 發的蒸氣會刺激呼吸道。 1 609 92A 7ZT | (26.09.2022) Bosch Power Tools繁體中文 | 75 u 切勿拆開充電電池。可能造成短路。u 尖銳物品（例如釘子或螺絲起子）或是外力皆有 可能造成充電電池損壞。進而導致內部短路而發 生電池起火、冒煙、爆炸或過熱等事故。 u 僅可在製造商的產品中使用充電電池。 如此才可

保護充電電池免受高溫（例如長期日 照）、火焰、污垢、水液和濕氣的侵 害。有爆炸及短路之虞。

請詳讀所有安全注意事項和指示。如未 遵守安全注意事項與指示，可能導致火 災、人員遭受電擊及／或重傷。 請留意操作說明書中最前面的圖示。

本電動工具適合用於對金屬、石材、塑膠和複合材 料進行切割和刷磨；對金屬、塑膠和複合材料進行 粗磨加工，以及在不以水沖刷的情況下搭配鑽石開 孔鑽頭在石材上進行鑽孔。進行作業時須確保使用 正確的防護罩(參見 「操作」, 頁79)。 在石材上進行切割時，必須安裝合適的吸塵裝置。 裝上適用的磨具後，也可以使用本電動工具進行砂

本電動工具不得用於搭配鑽石磨盤進行研磨。

機件的編號和電動工具詳解圖上的編號一致。 (1) 防護罩的解扣桿 (2) 機殼上的旋轉方向指示箭頭 (3) 主軸鎖止按鈕 (4) 充電電池

(6) 起停開關 (7) 起停開關的解鎖桿 (8) 標準輔助手柄（絕緣握柄）

(9) 具備減震功能的輔助手柄（絕緣握柄） (10) 研磨專用吸塵罩

(13) 配接法蘭 (14) 硬金屬杯形磨盤

(19) 迫緊螺母（M10） (20) 帶有卡箍的快速螺母（M14） (21) 把手（絕緣握柄） (22) 磨削主軸 (23) 護手板

a) 圖文中提到的配件，並不包含在基本的供貨範圍中。本 公司的配件清單中有完整的配件供應項目。

次／分 9000 9000 研磨砂輪最大直徑／橡膠磨盤最大直徑 mm 100 125

M 10 M 14 磨削主軸上的最大螺紋長度 mm 22 22

kg 2.3–3.2 2.5–3.3 充電狀態下的建議環境溫度 °C 0...+35 0...+35 操作狀態下的容許環境溫度

GAL18... GAX18... GAL36... GAL18... GAX18... GAL36... A) 根據 EN60745 的額定空載轉速選擇合適的磨具。出於安全性因素，實際的轉速會較低。 B) 視所使用的充電電池、防護罩和輔助手柄而定 C) 溫度 <0°C 時，性能受限

電動工具驟然反彈時（例如卡死在切口 內），將中斷饋送至馬達的供電。 若想要讓工具重新運轉，請將起停開關 (6) 移至關閉位置，然後再重新啟動電

防止再起動功能可以避免電動工具在供電中斷之 後，突然失控地再度起動。 若想要讓工具重新運轉，請將起停開關 (6) 移至關 閉位置，然後再重新啟動電動工具。

DROP CONTROL 電動工具內建撞擊斷電功能，一碰撞地 面就會隨即斷電關機。若想要讓工具重 新運轉，請將起停開關(6) 移至關閉位 置，然後再重新啟動電動工具。

本電動工具備有博世電子制動系統。關 閉時，磨具會在幾秒內完全靜止。這表 示其相較於無制止慣性轉動功能的砂輪 機具明顯有更短的減速時間，並可以更

Bosch 亦販售不含充電電池的充電式電動工具。可 以從外包裝看出電動工具的供貨範圍是否包括電

u 只能選用技術性數據裡所列出的充電器。僅有這 些充電器適用於電動工具所使用的鋰離子充電電

提示：由於國際運輸規定，出貨時鋰離子充電電池 已部分充電。初次使用電動工具之前，請先將充電 電池充飽電以確保充電電池蓄滿電力。

將已充飽電的充電電池推至充電電池固定座內，直

若要取出充電電池，請按解鎖鈕，然後將充電電池 抽出。不可以強行拉出充電電池。 本充電電池具備了雙重鎖定功能，即使不小心按壓 了充電電池解鎖按鈕，充電電池也不會從機器中掉 落出來。固定彈簧會把充電電池夾緊在機器中。

充電電池的電量指示器透過綠色 LED 燈告知充電電 池的目前電量。基於安全顧慮，務必在電動工具完 全靜止時才能檢查充電電池的電量。 按一下電量指示器按鈕 或 ，即可顯示目前的電 量。即使已取出充電電池，此項功能仍可正常運

按壓電量顯示按鈕後，LED 燈若未亮起，即表示充 電電池故障，必須予以更換。 充電電池型號 GBA 18V... LED 容量 3 顆綠燈持續亮起 60–100% 2 顆綠燈持續亮起 30–60% 1 顆綠燈持續亮起 5–30% 1 顆綠燈呈閃爍狀態 0–5% 充電電池型號 ProCORE18V... LED 容量 5 顆綠燈持續亮起 80–100% 4 顆綠燈持續亮起 60–80% 3 顆綠燈持續亮起 40–60% 2 顆綠燈持續亮起 20–40% 1 顆綠燈持續亮起 5–20% 1 顆綠燈呈閃爍狀態 0–5% 如何正確地使用充電電池 妥善保護充電電池，避免濕氣和水分滲入。 1 609 92A 7ZT | (26.09.2022) Bosch Power Tools繁體中文 | 77 充電電池必須儲存在 –20 °C 至 50 °C 的環境中。 夏天不可以把充電電池擱置在汽車中。 偶爾用柔軟、乾淨且乾燥的毛刷清潔充電電池的通

充電後如果充電電池的使用時間明顯縮短，代表充 電電池已經損壞，必須更換新的充電電池。 請您遵照廢棄物處理相關指示。

u 在電動工具上進行任何維護的工作（例如維修， 更換工具等）以及搬運和儲存電動工具之前，都 必須電動工具中取出充電電池。若是不小心觸動 起停開關，可能造成人員受傷。 提示：如果砂輪於操作期間斷裂，或是防護罩上／ 電動工具上的支承構造發生受損情形，請務必儘快 將電動工具送交顧客服務處修理，服務處地址請參 照「顧客服務處和顧客咨詢中心」。

請將防護罩(11) 放置到 電動工具上的支座，防護

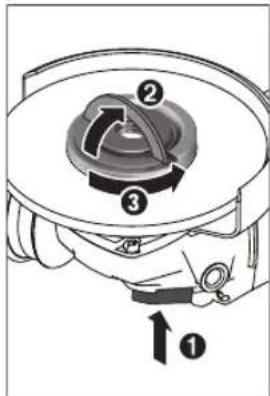

將防護罩(11) 推至軸頸 上，使防護罩的凸緣剛好 位於電動工具的法蘭上， 然後旋轉防護罩，直到清

請依據工作程序的需求， 適當調整防護罩(11) 的 位置。其做法是：將解扣 桿(1) 往上推，並將防護 罩(11) 轉至所需位置。 u 調整成防護罩(11) 時：解扣桿(1) 的兩個凸點一 律要卡進防護罩上的對應凹處(11) 。 u 防護罩 (11) 應設置在能夠阻擋火花噴向操作人員

u 防護罩 (11) 僅能在按壓解扣桿 (1) 的狀態下旋 轉！否則絕對不可繼續使用電動工具，而且必須

提示：防護罩(11) 上的對位凹凸設計可確保您所安 裝的是與該電動工具相配的防護罩。

若要搭配硬金屬杯形磨盤(14) 對顏料、烤漆和塑膠 進行產生少量粉塵的打磨作業，便可使用吸塵 罩(10)。吸塵罩(10) 不適合用於加工金屬。 吸塵罩(10) 可與合適的博世吸塵器連接。為此，請 將吸塵軟管用吸塵轉接頭插入吸塵罩上提供的固定

u 以結合式磨具進行切割時，一律必須使用切割專 用防護罩 (12)。 u 在石材上進行切割時，必須安裝合適的吸塵裝

切割專用防護罩 (12) 的安裝方式與研磨專用防護罩 (11) 相同。 具有引導板設計的切割專用吸塵罩 具有引導板設計的切割專用吸塵罩 (32) 其安裝方式 與研磨專用防護罩 (11) 相同。

u 若要搭配橡膠磨盤 (24) 或搭配杯形鋼絲刷／碗形 鋼絲刷／鑽石開孔鑽頭進行作業，一律要安裝護 手板 (23)。 請利用輔助手柄 (8)／(9) 固定護手板 (23)。 標準輔助手柄／具備減震功能的輔助手柄 視作業方式將輔助手柄 (8)／(9) 旋到機頭的右側或

u 操作電動工具時務必使用輔助手柄 (8)／(9)。 u 若輔助手柄 (8)／(9) 已受損，請勿繼續使用電動 工具。切勿對輔助手柄 (8)／(9) 進行任何變造。

u 在電動工具上進行任何維護的工作（例如維修， 更換工具等）以及搬運和儲存電動工具之前，都 必須電動工具中取出充電電池。若是不小心觸動 起停開關，可能造成人員受傷。 u 在研磨／割片尚未冷卻之前，切勿持握研磨／割 片。作業時，切割片會變得非常炙熱。 將磨削主軸 (22) 以及準備裝上的所有部件都清潔乾

夾緊和鬆開磨具時，請按壓主軸鎖止按鈕 (3)，以便

u 待磨削主軸必須處於完全靜止狀態，才可使用主 軸鎖止按鈕。否則可能造成電動工具損壞。 直徑 125mm 的研磨砂輪／切割砂輪 請注意磨具的規格。磨具上的內孔直徑必須和配接 法蘭完全吻合。切勿使用轉接頭或異徑管。 使用鑽石切割砂輪時，鑽石切割砂輪上的箭頭方 向，必須和機器的轉向一致（參考機頭上的旋轉方

安裝順序請參考工具詳解圖。 請直接利用快速螺母(20) 來固定研磨砂輪／切割砂 輪，不必額外使用其他工具。 快速螺母 (20) 僅可用於直徑未超過 125mm 的研

u 快速螺母 (20) 僅可用於研磨砂輪或切割砂輪。 u 所使用的快速螺母 (20) 必須完好無損。 u 旋上時請注意：快速螺母 (20) 帶有字樣的那一面

u 僅可使用隨附的快速螺母 (20) 來固定研磨砂輪／

M14 磨削主軸的配接法蘭： 配接法蘭(13) 的定心軸環上有一個塑膠 零件（O 形環）。如果缺少 O 形環或 O 形環已受損，再次使用前請務必更換配 接法蘭(13)。 u 必須在安裝好磨具但尚未啟動機器前，檢查磨具 是否正確裝牢、磨具能否自由無阻地旋轉。務必 確定磨具轉動時不會和防護罩或其它機件產生磨

直徑 100mm 的研磨砂輪／切割砂輪 帶有卡箍的快速螺母 (20) 不建議用於直徑 100mm 的研磨砂輪／切割砂輪。 請注意磨具的規格。磨具上的內孔直徑必須和配接 法蘭完全吻合。切勿使用轉接頭或異徑管。 使用鑽石切割砂輪時，鑽石切割砂輪上的箭頭方 向，必須和機器的轉向一致（參考機頭上的旋轉方

安裝順序請參考工具詳解圖。 請用雙銷扳手旋上並鎖緊迫緊螺母 (19)，如此即可 將砂輪／切割砂輪固定。 u 必須在安裝好磨具但尚未啟動機器前，檢查磨具 是否正確裝牢、磨具能否自由無阻地旋轉。務必 確定磨具轉動時不會和防護罩或其它機件產生磨

您可以使用本說明書中提到的所有磨具。 所選用的磨具其容許轉速 [次／分] 或圓周轉速 [m/ s]，必須和以下表格中的數據一致。 因此，請您留意磨具標籤貼紙上的容許轉速或圓周

82 – M 14 9000 80 旋轉機頭（請參考圖 B） u 在電動工具上進行任何維護的工作（例如維修， 更換工具等）以及搬運和儲存電動工具之前，都 必須電動工具中取出充電電池。若是不小心觸動 起停開關，可能造成人員受傷。 您可根據需要分段式轉動機頭，每一段的旋轉角度 為 90 度。此一設計的優點是能夠在特殊的工作狀況 下，把起停開關移至比較容易操作的位置，例如針

將 4 個螺栓完全旋出（➊）。小心地把機頭旋轉到 所需位置上（➋），無須從機殼上拆下機頭。裝回 4 個螺栓並將其重新旋緊（➌）。

含鉛的顏料及部分木材、礦物和金屬的加工廢塵有 害健康。機器操作者或者工地附近的人如果接觸、 吸入這些廢塵，可能會有過敏反應或者感染呼吸道

特定粉塵（例如加工橡木或山毛櫸的廢塵）可能致 癌，特別是與處理木材的添加劑（例如木材的防腐 劑等）混合之後。只有經過專業訓練的人才允許加

– 工作場所要保持空氣流通。 – 建議佩戴 P2 濾網等級的口罩。 請留意並遵守貴國與加工物料有關的法規。 1 609 92A 7ZT | (26.09.2022) Bosch Power Tools繁體中文 | 79 u 避免讓工作場所堆積過多的塵垢。塵埃容易被點

u 勿讓電動工具因過載而停止轉動。 u 在電動工具上進行任何維護的工作（例如維修， 更換工具等）以及搬運和儲存電動工具之前，都 必須電動工具中取出充電電池。若是不小心觸動 起停開關，可能造成人員受傷。 u 在支撐牆上開縫時必須特別小心，參考「有關靜 力學的注意事項」章節。 u 無法穩固站位的工件需要另外夾緊。 u 電動工具負載過重之後，必須空轉數分鐘，讓嵌

u 不可以把電動工具安裝在切割研磨架上操作。 u 在研磨／割片尚未冷卻之前，切勿持握研磨／割 片。作業時，切割片會變得非常炙熱。 如果電動工具積蓄了靜電，電子裝置會自動關閉電 動工具。若要讓電動工具運轉，請將解鎖桿(7) 向 前推，然後將起停開關(6) 向上按。

u 勿使用切割砂輪進行粗磨作業。 粗磨時以操作角度 30° 至 40° 進行加工，即可達到 最佳粗磨效果。操作時只須輕壓並來回地移動機 器，如此工件才不會過熱、變色，物件表面也不會

利用千葉研磨砂輪進行表面研磨 u 使用千葉研磨砂輪進行研磨時，一律必須使用研 磨專用防護罩 (11)。 使用千葉研磨砂輪（配件）可以在隆起的表面和具 有凹凸花紋的材料上研磨。千葉研磨砂輪的使用壽 命，會比一般砂輪的使用壽命長。而且它的工作噪 音和研磨溫度也比較低。

u 若要搭配橡膠磨盤 (24) 進行作業，一律要安裝護 手板 (23)。 利用磨盤進行研磨時不需要防護罩。 安裝順序請參考工具詳解圖。 旋上圓螺母 (26) 然後用雙銷扳手將它鎖緊。 杯形鋼絲刷／輪刷／碗形鋼絲刷 u 使用輪刷進行刷磨時，一律必須使用研磨專用防 護罩 (11)。利用杯形鋼絲刷／碗形鋼絲刷進行刷

u 若要搭配杯形鋼絲刷或碗形鋼絲刷進行作業，一 律要安裝護手板 (23)。 u 若超過輪刷的最大許可尺寸，輪刷的金屬絲可能 會卡在防護罩上並斷裂。 安裝順序請參考工具詳解圖。 帶有 M14 螺紋的杯形鋼絲刷／碗形鋼絲刷／輪刷必 須盡可能旋到磨削主軸上，使上述磨具緊靠在磨削 主軸螺紋末端的法蘭上。使用開口扳手將杯形鋼絲 刷／碗形鋼絲刷／輪刷夾緊。

u 以結合式磨具進行切割時，一律必須使用切割專 用防護罩 (12)。 切割時必須施力均勻，得根據工件的材質來決定推 進的力道。操作機器時勿重壓、傾斜或搖晃機器。 不可用側壓的方式來制止切割砂輪繼續轉動。

切割石材（請參考圖 A） u 在石材上進行切割時，必須安裝合適的吸塵裝

u 請佩戴防塵面罩。 u 本電動工具只能夠進行乾式切割和乾式研磨。 切割石材時最好使用鑽石切割砂輪。 使用具有引導板設計的切割專用吸塵罩 (32) 時，所 使用的吸塵器必須核准用於吸除石材粉塵。博世可 為您提供合適的吸塵器。

圍出現環狀火花確認發生這種情況。 此時必須停下工作，讓鑽石切割砂輪在空載的狀態 下以最高轉速運作片刻，這樣做有助於降溫。 如果切割砂輪的切割效率明顯降低，而且進行切割 時會出現環狀火花，即表示鑽石切割砂輪已經變 鈍。如果發生上述狀況，可以把切割砂輪在研磨材 料上（例如石灰砂石）來回刷磨數次，這樣切割砂

u 以黏合切割砂輪或 Carbide Multi Wheel 切割 砂輪切割如塑膠、複合材料等材質時，一律必須 使用切割專用防護罩(12)。透過具有引導板設計 的吸塵罩(32) 可達到更佳的吸塵效果。

u 請僅使用乾式鑽石開孔鑽頭。 u 若要搭配鑽石開孔鑽頭進行作業，一律要安裝護 手板 (23)。 Bosch Power Tools 1 609 92A 7ZT | (26.09.2022)80 | ไทย 請不要平行於工件裝上鑽石開孔鑽頭。請以傾斜和 圓周運動的方式切入工件。藉此可使鑽石開孔鑽頭 有最佳的冷卻效果和較長的使用壽命。

承重牆上的槽縫受各國特定法規規範，務必確實遵 循相關的法令規定。正式動工以前，先向負責的結 構工程師、建築設計師或工程負責人請教相關細

若要讓電動工具運轉，請將解鎖桿 (7) 向前推，然 後將起停開關 (6) 向上按。 放開起停開關(6)，即可讓電動工具停止運轉。 u 開機前，先檢查是否已經正確地安裝好磨具，觀 察磨具轉動時會不會產生磨擦，並且要進行至少1 分鐘的無負載試機。切勿使用損壞、變形或轉動 時會震動的磨具。損壞的磨具可能斷裂並造成人

u 在電動工具上進行任何維護的工作（例如維修， 更換工具等）以及搬運和儲存電動工具之前，都 必須電動工具中取出充電電池。若是不小心觸動 起停開關，可能造成人員受傷。 u 電動工具和通風口都必須保持清潔，這樣才能夠 提高工作品質和安全性。 小心地保存和使用配件。 顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的維 修、維護和備用零件的問題。以下的網頁中有分解 圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用 諮詢小組很樂意為您提供協助。 當您需要諮詢或訂購備用零件時，請務必提供本產 品型號銘牌上 10 位數的產品機號。

台灣羅伯特博世股份有限公司 建國北路一段90 號6 樓 台北市10491 電話: [phone] 傳真: [phone] www.bosch-pt.com.tw

Robert Bosch Power Tools GmbH 羅伯特· 博世電動工具有限公司 70538 Stuttgart / GERMANY 70538 斯圖加特/ 德國 以下更多客戶服務處地址： www.bosch-pt.com/serviceaddresses

建議使用的鋰離子充電電池受危險物品法的規範。 使用者無須另外使用保護包裝便可運送該充電電

但是如果將它交由第三者運送（例如：寄空運或委 托運輸公司），則應遵照包裝與標示的相關要求。 此時必須向危險物品專家請教有關寄送危險物品的

確定充電電池的外殼未受損後，才可以寄送充電電 池。用膠帶貼住裸露的接點並妥善包裝充電電池， 不可以讓充電電池在包裝材料中晃動。同時也應留

必須以符合環保的方式，將損壞的電動 工具、充電電池、配件和包裝材料進行

不可以把電動工具和充電電池／拋棄式 電池丟入一般家庭垃圾中！ 充電電池／拋棄式電池：

請注意「搬運」段落中的指示 (參見 「搬運」, 頁80)。
