ПОСІБНИК КОРИСТУВАЧА GEF 7 E BOSCH

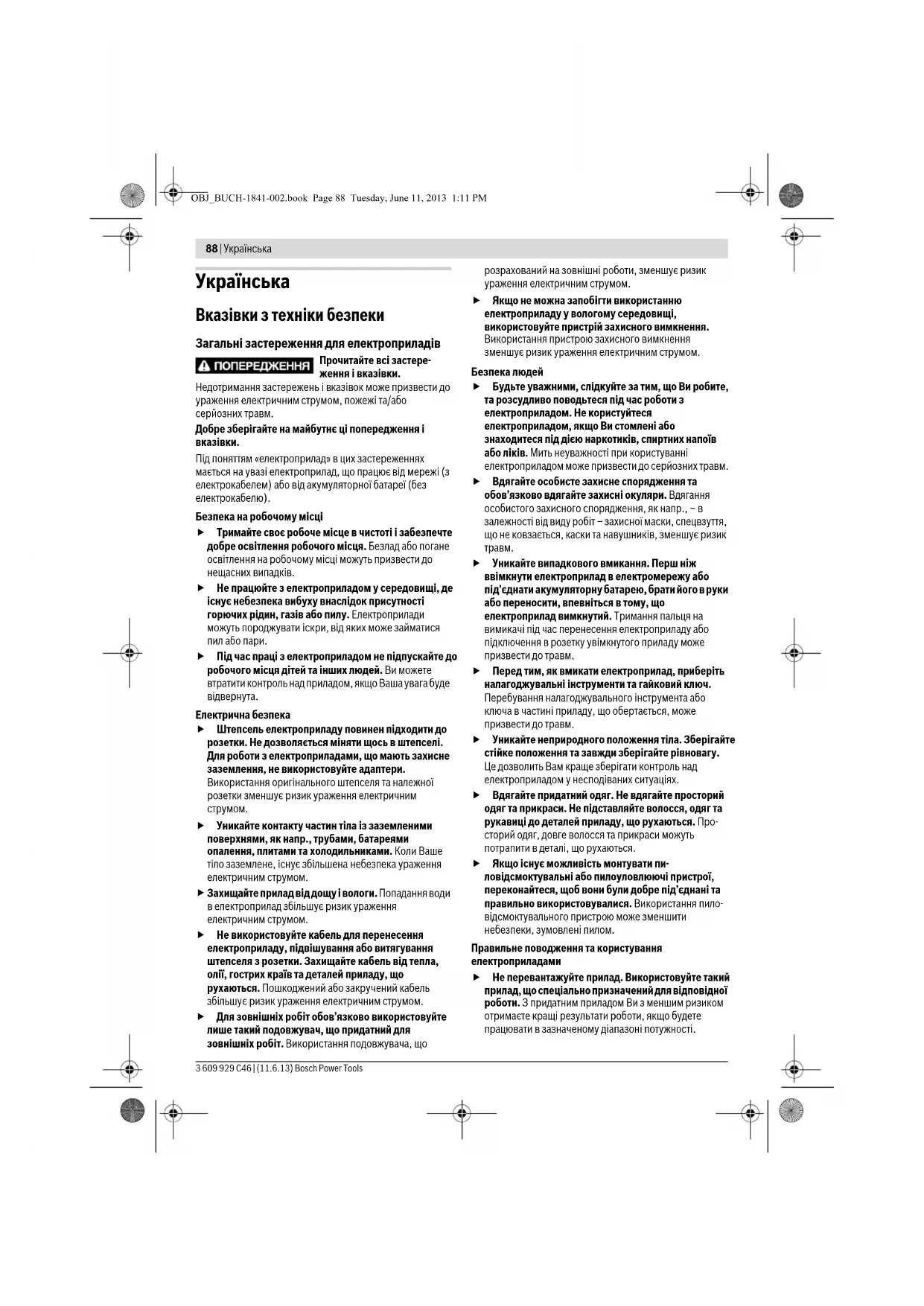

Вказівки з техніки безпеки Загальні застереження для електроприладів Прочитайте всі застере- ження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Добре зберігайте на майбутнє ці попередження і

Під поняттям «електроприлад» в цих застереженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю). Безпека на робочому місці Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків. Не працюйте з електроприладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари. Під час праці з електроприладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута. Електрична безпека Штепсель електроприладу повинен підходити до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроприладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним

Уникайте контакту частин тіла із заземленими поверхнями, як напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом.

Захищайте прилад від дощу і вологи. Попадання води в електроприлад збільшує ризик ураження електричним струмом. Не використовуйте кабель для перенесення електроприладу, підвішування або витягування штепселя з розетки. Захищайте кабель від тепла, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом. Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом. Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом. Безпека людей Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся електроприладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроприладом може призвести до серйозних травм. Вдягайте особисте захисне спорядження та обов’язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., – в залежності від виду робіт – захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик

Уникайте випадкового вмикання. Перш ніж ввімкнути електроприлад в електромережу або під’єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або підключення в розетку увімкнутого приладу може призвести до травм. Перед тим, як вмикати електроприлад, приберіть налагоджувальні інструменти та гайковий ключ. Перебування налагоджувального інструмента або

ча в частині приладу, що обертається, може призвести до травм. Уникайте неприродного положення тіла. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над електроприладом у несподіваних ситуаціях. Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці до деталей приладу, що рухаються. Про- сторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються. Якщо існує можливість монтувати пи- ловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пило- відсмоктувального пристрою може зменшити небезпеки, зумовлені пилом. Правильне поводження та користування електроприладами Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для відповідної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. OBJ_BUCH-1841-002.book Page 88 Tuesday, June 11, 2013 1:11 PMУкраїнська | 89 Bosch Power Tools 3 609 929 C46 | (11.6.13) Не користуйтеся електроприладом з пошкодженим вимикачем. Електроприлад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати. Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску приладу. Ховайте електроприлади, якими Ви саме не користуєтесь, від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку. Старанно доглядайте за електроприладом. Перевіряйте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були пошкодженими або настільки пошкодженими, щоб це могло вплинути на функціонування електроприладу. Пошкоджені деталі треба відремонтувати, перш ніж користуватися ними знов. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами. Тримайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації. Використовуйте електроприлад, приладдя до нього, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та спе- цифіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій.

Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час. Вказівки з техніки безпеки для шліфмашин Тримайте електроприлад за ізольовані рукоятки, оскільки шліфувальна стрічка може зачепити власний шнур живлення. Пошкодження електропроводки, що знаходиться під напругою, може заряджувати металеві деталі електроприладу і призводити до удару електричним струмом. Застосовуйте електроприлад лише для шліфування без охолодження. Потрапляння води в електроприлад збільшує ризик ураження електричним струмом. Підводьте електроприлад до оброблюваної заготовки лише в увімкнутому стані і вимикайте його після піднімання з оброблюваної заготовки. Електроприлад може раптово рухатися. Ніколи не торкайтеся шліфувальної стрічки, що рухається. Існує небезпека поранення. Слідкуйте за тим, щоб іскри не створювали небезпеку для інших людей. Приберіть горючі матеріали, що знаходяться поблизу. Під час шліфування металів летять іскри. Не користуйтеся шліфувальними стрічками, що зносилися, надірвалися або сильно пошкоджені. Пошкоджені шліфувальні стрічки можуть порватися, відлетіти і поранити людину. Уникайте накопичення пилу на робочому місці. Пил може легко займатися. Регулярно прочищайте вентиляційні щілини Вашого електроприладу. Вентилятор електромотора затягує пил у корпус, сильне накопичення металевого пилу може призвести до електричної небезпеки. Під час роботи міцно тримайте прилад двома руками і зберігайте стійке положення. Двома руками Ви зможете надійніше тримати електроприлад. Закріплюйте оброблюваний матеріал. За допомогою затискного пристрою або лещат оброблю

матеріал фіксується надійніше ніж при триманні його в

Перед тим, як покласти електроприлад, зачекайте, поки він не зупиниться. Адже робочий інструмент може зачепитися за що-небудь, що призведе до втрати контролю над електроприладом. Опис продукту і послуг Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Будь ласка, розгорніть сторінку із зображенням приладу і тримайте її перед собою увесь час, коли будете читати інструкцію. Призначення приладу Електроінструмент призначений для сухого шліфування, структурування і полірування металевих поверхонь. Зображені компоненти Нумерація зображених компонентів посилається на зображення електроприладу на сторінці з малюнком. 1 Юстирувальний гвинт руху стрічки 2 Фіксатор шпинделя 3 Додаткова рукоятка (з ізольованою поверхнею) 4 Вимикач 5 Затискний важіль для шліфувальної насадки 6 Коліщатко для встановлення швидкості стрічки 7 Привідний ролик 8 Кришка корпусу 9 Кріпильний гвинт кришки корпусу 10 Шліфувальна насадка 11 Елемент ковзання* 12 Шліфувальна стрічка* OBJ_BUCH-1841-002.book Page 89 Tuesday, June 11, 2013 1:11 PM90 | Українська 3 609 929 C46 | (11.6.13) Bosch Power Tools 13 Напрямний ролик 14 Опорна поверхня 15 Рукоятка (з ізольованою поверхнею) 16 Шліфувальний хоботок* *Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Технічні дані Інформація щодо шуму і вібрації Рівень шумів визначений відповідно до європейської норми EN 60745. Оцінений як А рівень звукового тиску від приладу, як правило, становить: звукове навантаження 89 дБ(A); звукова потужність 100 дБ(A). Похибка K=3 дБ. Вдягайте навушники! Сумарна вібрація a

(векторна сума трьох напрямків) та похибка K визначені відповідно до EN 60745:

Зазначений в цих вказівках рівень вібрації вимірювався за процедурою, визначеною в EN 60745; нею можна користуватися для порівняння приладів. Він придатний також і для попередньої оцінки вібраційного наванта-

Зазначений рівень вібрації стосується головних робіт, для яких застосовується електроприлад. Однак при застосуванні електроприладу для інших робіт, роботі з іншими робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. В результаті вібраційне навантаження протягом всього інтервалу використання приладу може значно

Для точної оцінки вібраційного навантаження треба враховувати також і інтервали часу, коли прилад вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу. Визначте додаткові заходи безпеки для захисту від вібрації працюючого з приладом, як напр.: технічне обслуговування електроприладу і робочих інструментів, нагрівання рук, організація робочих процесів. Заява про відповідність Ми заявляємо під нашу виключну відповідальність, що описаний в «Технічні дані» продукт відповідає таким нормам або нормативним документам: EN 60745 у відповідності до положень директив 2011/65/EU, 2004/108/EC, 2006/42/EC. Технічна документація (2006/42/EC): Robert Bosch GmbH, PT/ETM9 D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools DivisionD-70745 Leinfelden-Echterdingen08.06.2013

Перед будь-якими маніпуляціями з електроприла- дом витягніть штепсель з розетки. Відсмоктування пилу/тирси/стружки Пил таких матеріалів, як напр., лакофарбових покрить, що містять свинець, деяких видів деревини, мінералів і металу, може бути небезпечним для здоров’я. Торкання або вдихання пилу може викликати у Вас або у осіб, що знаходяться поблизу, алергічні реакції та/або захворювання дихальних шляхів. Певні види пилу, як напр., дубовий або буковий пил, вважаються канцерогенними, особливо в сполученні з добавками для обробки деревини (хромат, засоби для захисту деревини). Матеріали, що містять азбест, дозволяється обробляти лише спеціалістам. – Слідкуйте за доброю вентиляцією на робочому місці. –Рекомендується вдягати респіраторну маску з фільтром класу P2. Додержуйтеся приписів щодо оброблюваних матеріалів, що діють у Вашій країні. Уникайте накопичення пилу на робочому місці. Пил може легко займатися. Монтаж додаткової рукоятки (див. мал. A) Користуйтеся приладом лише з додатковою рукояткою 3. Прикрутіть додаткову рукоятку 3 в залежності від способу роботи праворуч або ліворуч від головки редуктора. Електронапилок GEF 7 E Товарний номер 3 601 HA8 0.. Ном. споживана потужність Вт720 Швидкість стрічки при положенні коліщатка

3,5 5,0 7,0 9,0 10,5 12,0 Довжина шліфувальної стрічки мм 457 Ширина шліфувальної стрічки мм 6/13/20 Попереднє встановлення швидкості стрічки

Вага відповідно до EPTA-Procedure 01/2003 кг 2,0 Клас захисту /II Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1841-002.book Page 90 Tuesday, June 11, 2013 1:11 PMУкраїнська | 91 Bosch Power Tools 3 609 929 C46 | (11.6.13) Настроювання шліфувальної насадки (див.мал.B) – Перед настроюванням шліфувальної насадки 5 повністю відпустіть затискний важіль 10. – Поверніть шліфувальну насадку 10 відповідно до умов роботи і положення тіла при роботі. – Закрийте затискний важіль 5 і туго затягніть його. Вказівка: Затискний важіль 5 має люфт, щоб його можна було повертати в ергономічно сприятливе або компактне

При затягнутому затискному важелі 5 відтягніть рукоятку від головки редуктора, поверніть її в бажане положення і дайте їй знову стати на місце. Заміна шліфувальної стрічки (див. мал. C) – Відпустіть кріпильний гвинт 9 і зніміть кришку корпуса

– Притисніть шліфувальну насадку 10 опорною поверхнею 14 до твердої опори (напр., робочої поверхні верстата) так, щоб шліфувальна насадка 10 встала на місце. Зніміть шліфувальну стрічку 12. – Надіньте шліфувальну стрічку 12 спочатку на привідний ролик 7, а потім на напрямний ролик 13. Прослідкуйте за тим, щоб напрям стрілок на внутрішньому боці шліфувальної стрічки (якщо є) і на кришці корпуса 8 електроінструмента співпадав. Відпустіть шліфувальну насадку 10, щоб шліфувальна стрічка 12 натягнулася. – Встановіть кришку корпуса 8 за допомогою кріпильного гвинта 9. – За необхідності налаштуйте хід стрічки, див. розділ «Налаштування хода стрічки». Налаштування хода стрічки (див. мал. D) Налаштовуйте хід стрічки лише на вимкненому і від’єднаному від мережі електроінструменті. Поверніть юстирувальний гвинт 1 так, щоб шліфувальна стрічка 12 лежала по центру напрямного ролика 13. Вибір шліфувальної стрічки В залежності від оброблюваного матеріалу та ба

продуктивності шліфування існують різні шліфувальні

Вказівка: В залежності від виду робіт і оброблюваного матеріалу можна використовувати гнучкі або жорсткі шліфувальні стрічки. Заміна шліфувального хоботка (див. мал. E) – Зніміть шліфувальну стрічку 12 (див. розділ «Заміна шліфувальної стрічки»). – Повністю викрутіть юстирувальний гвинт 1 і зніміть шліфувальний хоботок 16. – Вставте новий шліфувальний хоботок 16 і закріпіть його за допомогою юстирувального гвинта 1. –Слідкуйте за тим, щоб шліфувальний хоботок 16 був встановлений у правильному положенні, як вказано на мал. E. – Надіньте шліфувальну стрічку 12 (див. розділ «Заміна шліфувальної стрічки»). – Налаштуйте хід стрічки (див. розділ «Налаштування хода стрічки»).

Початок роботи Зважайте на напругу в мережі! Напруга джерела струму повинна відповідати значенню, що зазначене на табличці з характеристиками електроприладу. Електроприлад, що розрахований на напругу 230 В, може працювати також і при 220 В. Вмикання/вимикання Щоб увімкнути електроприлад, потягніть вимикач 4

Щоб вимкнути електроінструмент, потягніть вимикач 4

З міркувань заощадження електроенергії вмикайте електроінструмент лише тоді, коли Ви збираєтесь користуватися ним. Попереднє встановлення швидкості шліфувальної

Щоб запобігти пошкодженню матеріалу, працюйте із швидкістю стрічки, що підходить до виду робіт. За допомогою коліщатка для встановлення швидкості стрічки 6 бажану швидкість стрічки можна встановлювати також і під час роботи. Необхідна швидкість стрічки залежить від матеріалу і умов роботи, її можна визначити практичним способом. При використанні нетканої полотняної стрічки установлюйте кількість обертів не вище ніж на ступінь 4. Інакше неткана полотняна стрічка перегріється. Вказівки щодо роботи Продуктивність шліфування та якість поверхні великою мірою залежать від вибору шліфувальної стрічки, а також від встановленої швидкості стрічки. Не натискуйте сильно на прилад під час роботи - цим Ви збільшите строк служби шліфувальних стрічок. Надмірно

Для сухого шліфування і попереднього шліфування груба 40, 60 Для структурування і вирівнювання невеликих нерівностей середня 80, 120 Для тонкого структурування дрібна

OBJ_BUCH-1841-002.book Page 91 Tuesday, June 11, 2013 1:11 PM92 | Қaзақша 3 609 929 C46 | (11.6.13) Bosch Power Tools сильне натискання веде не до підвищення продуктивності шліфування, а натомість призводить до більш сильного спрацювання електроприладу і шліфувальної стрічки. Працюйте з помірною подачею, водіть приладом паралельними смугами, що заходять краями одна на одну. Для досягнення ідеальної поверхні не перестрибуйте більше ніж на один розмір зерна під час вибору шліфувальної стрічки. Використовуйте лише оригінальне шліфувальне приладдя Bosch. Лише бездоганні шліфувальні стрічки дають високу потужність шліфування та бережуть електроприлад. Не затискуйте на верстаку електроінструменти. Затиснуті електроінструменти або електроінструменти з гострими краями можуть призвести до важких травм. Зберігання шліфувальних засобів Зберігайте шліфувальні засоби в оригінальній упаковці при температурі в приміщенні 15 °C – 25 °C і вологості повітря 40 % – 70 %. Не зберігайте шліфувальні засоби на бетонній підлозі, біля відкритих вікон або елементів опалення. Не згинайте шліфувальну стрічку, оскільки інакше вона стане непридатною. Технічне обслуговування і сервіс Технічне обслуговування і очищення Перед будь-якими маніпуляціями з електроприла- дом витягніть штепсель з розетки. Щоб електроприлад працював якісно і надійно, тримайте прилад і вентиляційні отвори в чистоті. Пензликом змітайте налиплий шліфувальний пил. Якщо треба поміняти під’єднувальний кабель, це треба робити на фірмі Bosch або в сервісній майстерні для електроінструментів Bosch, щоб уникнути небезпек. Сервіс та надання консультацій щодо використання продукції Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх запитаннях і при замовленні запчастин, будь ласка, обов’язково зазначайте 10-значний товарний номер, що знаходиться на заводській табличці електроприладу. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: (044) 4 90 24 07 (багатоканальний) E-Mail: pt-service.ua@bosch.com Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.

Електроприлади, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте електроінструменти в побутове сміття! Лише для країн ЄС: Відповідно до європейської директиви 2012/19/EU про відпрацьовані електро- і електронні прилади і її перетворення в національному законодавстві електроприлади, що вийшли з вживання, повинні здаватися окремо і утилізуватися екологічно чистим способом. Можливі зміни. Қaзақша Сәйкестік туралы сертификат Нөмірi RU C-DE.ME77.B.00343 Сәйкестік туралы сертификаттың қолданылу мерзімі 22.04.2018 дейін ООО „Центр по сертификации стандартизации и систем качества электро-машиностроительной продукции“ 141400 Химки Московской области ул. Ленинградская, 29 Сәйкестік туралы сертификаттар мына мекенжайда
