NÁVOD NA OBSLUHU GEF 7 E BOSCH

Pásy z rouna Leštění Pásy z rouna OBJ_BUCH-1841-002.book Page 72 Tuesday, June 11, 2013 1:11 PMSlovensky | 73 Bosch Power Tools 3 609 929 C46 | (11.6.13) Ulpělý brusný prach odstraňte pomocí štětce. Je-li nutné nahrazení přívodního kabelu, pak to nechte kvůli zamezení ohrožení bezpečnosti provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch. Zákaznická a poradenská služba Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Va- šeho výrobku a též k náhradním dílům. Technické výkresy a in- formace k náhradním dílům naleznete i na: www.bosch-pt.com Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrobkům a jejich příslušenství. Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku elektronářadí. Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Tel.: 519 305700 Fax: 519 305705 E-Mail: servis.naradi@cz.bosch.com www.bosch.cz Zpracování odpadů Elektronářadí, příslušenství a obaly by měly být dodány k opě- tovnému zhodnocení nepoškozujícímu životní prostředí. Neodhazujte elektronářadí do domovního odpadu! Pouze pro země EU: Podle evropské směrnice 2012/19/EU o starých elektrických a elektronických zaří- zeních a jejím prosazení v národních záko- nech musí být neupotřebitelné elektronářa- dí rozebrané shromážděno a dodáno k opě- tovnému zhodnocení nepoškozujícímu ži- votní prostředí. Změny vyhrazeny. Slovensky Bezpečnostné pokyny Všeobecné výstražné upozornenia a bezpečnost- né pokyny Prečítajte si všetky Výstražné upozorne- nia a bezpečnostné pokyny. Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie. Tieto Výstražné upozornenia a bezpečnostné pokyny sta- rostlivo uschovajte na budúce použitie. Pojem „ručné elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na ručné elektrické náradie napájané zo sie- te (s prívodnou šnúrou) a na ručné elektrické náradie napája- né akumulátorovou batériou (bez prívodnej šnúry). Bezpečnosť na pracovisku Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy. Týmto náradím nepracujte v prostredí ohrozenom vý- buchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vy- tvára iskry, ktoré by mohli prach alebo pary zapáliť. Nedovoľte deťom a iným nepovolaným osobám, aby sa počas používania ručného elektrického náradia zdržia- vali v blízkosti pracoviska. Pri odpútaní pozornosti zo strany inej osoby môžete stratiť kontrolu nad náradím. Elektrická bezpečnosť Zástrčka prívodnej šnúry ručného elektrického náradia musí pasovať do použitej zásuvky. Zástrčku v žiadnom prípade nijako nemeňte. S uzemneným elektrickým ná- radím nepoužívajte ani žiadne zástrčkové adaptéry. Nezmenené zástrčky a vhodné zásuvky znižujú riziko zása- hu elektrickým prúdom. Vyhýbajte sa telesnému kontaktu s uzemnenými povr- chovými plochami, ako sú napr. rúry, vykurovacie tele- sá, sporáky a chladničky. Keby by bolo Vaše telo uzemne- né, hrozí zvýšené riziko zásahu elektrickým prúdom. Chráňte elektrické náradie pred účinkami dažďa a vlh- kosti. Vniknutie vody do ručného elektrického náradia zvy- šuje riziko zásahu elektrickým prúdom. Nepoužívajte prívodnú šnúru mimo určený účel na no- senie ručného elektrického náradia, ani na jeho zave- senie a zástrčku nevyberajte zo zásuvky ťahaním za prívodnú šnúru. Zabezpečte, aby sa sieťová šnúra ne- dostala do blízkosti horúceho telesa, ani do kontaktu s olejom, s ostrými hranami alebo pohybujúcimi sa sú- čiastkami ručného elektrického náradia. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko zásahu elek- trickým prúdom. Keď pracujete s ručným elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schvá- lené aj na používanie vo vonkajších priestoroch. Použi- tie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko zásahu elektrickým prúdom. Ak sa nedá vyhnúť použitiu ručného elektrického nára- dia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu elektrickým prúdom. Bezpečnosť osôb Buďte ostražitý, sústreďte sa na to, čo robíte a k práci s ručným elektrickým náradím pristupujte s rozumom. Nepracujte s ručným elektrickým náradím nikdy vtedy, keď ste unavený, alebo keď ste pod vplyvom drog, al- koholu alebo liekov. Malý okamih nepozornosti môže mať pri používaní náradia za následok vážne poranenia. POZOR OBJ_BUCH-1841-002.book Page 73 Tuesday, June 11, 2013 1:11 PM74 | Slovensky 3 609 929 C46 | (11.6.13) Bosch Power Tools Noste osobné ochranné pomôcky a používajte vždy ochranné okuliare. Nosenie osobných ochranných pomô- cok, ako je ochranná dýchacia maska, bezpečnostná pra- covná obuv, ochranná prilba alebo chrániče sluchu, podľa druhu ručného elektrického náradia a spôsobu jeho použi- tia znižujú riziko poranenia. Vyhýbajte sa neúmyselnému uvedeniu ručného elek- trického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním ručného elektrického ná- radia sa vždy presvedčte sa, či je ručné elektrické nára- die vypnuté. Ak budete mať pri prenášaní ručného elek- trického náradia prst na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú sieť zapnuté, môže to mať za následok nehodu. Skôr ako náradie zapnete, odstráňte z neho nastavova- cie náradie alebo kľúče na skrutky. Nastavovací nástroj alebo kľúč, ktorý sa nachádza v rotujúcej časti ručného elektrického náradia, môže spôsobiť vážne poranenia osôb. Vyhýbajte sa abnormálnym polohám tela. Zabezpečte si pevný postoj, a neprestajne udržiavajte rovnováhu. Takto budete môcť ručné elektrické náradie v neočakáva- ných situáciách lepšie kontrolovať. Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby sa Vaše vlasy, odev a rukavice dostali do blízkosti rotu- júcich súčiastok náradia. Voľný odev, dlhé vlasy alebo šperky môžu byť zachytené rotujúcimi časťami ručného elektrického náradia. Ak sa dá na ručné elektrické náradie namontovať odsá- vacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne použí- vané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia pra- chom. Starostlivé používanie ručného elektrického náradia a manipulácia s ním Ručné elektrické náradie nikdy nepreťažujte. Používaj- te také elektrické náradie, ktoré je určené pre daný druh práce. Pomocou vhodného ručného elektrického ná- radia budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia. Nepoužívajte nikdy také ručné elektrické náradie, kto- ré má pokazený vypínač. Náradie, ktoré sa už nedá zap- núť alebo vypnúť, je nebezpečné a treba ho zveriť do opra- vy odborníkovi. Skôr ako začnete náradie nastavovať alebo prestavo- vať, vymieňať príslušenstvo alebo skôr, ako odložíte náradie, vždy vytiahnite zástrčku sieťovej šnúry zo zá- suvky. Toto preventívne opatrenie zabraňuje neúmyselné- mu spusteniu ručného elektrického náradia. Nepoužívané ručné elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať to- to náradie osobám, ktoré s ním nie sú dôverne obozná- mené, alebo ktoré si neprečítali tieto Pokyny. Ručné elektrické náradie je nebezpečné vtedy, keď ho používajú neskúsené osoby. Ručné elektrické náradie starostlivo ošetrujte. Kontro- lujte, či pohyblivé súčiastky bezchybne fungujú alebo či neblokujú, či nie sú zlomené alebo poškodené niekto- ré súčiastky, ktoré by mohli negatívne ovplyvňovať správne fungovanie ručného elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vy- meniť. Veľa nehôd bolo spôsobených nedostatočnou údržbou elektrického náradia. Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu k zablokovaniu a ľahšie sa dajú viesť. Používajte ručné elektrické náradie, príslušenstvo, na- stavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zoh- ľadnite konkrétne pracovné podmienky a činnosť, kto- rú budete vykonávať. Používanie ručného elektrického náradia na iný účel ako na predpísané použitie môže viesť k nebezpečným situáciám. Servisné práce Ručné elektrické náradie dávajte opravovať len kvalifi- kovanému personálu, ktorý používa originálne náhrad- né súčiastky. Tým sa zabezpečí, že bezpečnosť náradia zostane zachovaná. Bezpečnostné pokyny pre brúsky Držte ručné elektrické náradie za izolované rukoväte, pretože brúsny pás by mohol zasiahnuť sieťovú šnúru náradia. Poškodenie elektrického vedenia, ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky ná- radia a spôsobiť zásah elektrickým prúdom. Používajte ručné elektrické náradie len na brúsenie na- sucho. Vniknutie vody do ručného elektrického náradia zvyšuje riziko zásahu elektrickým prúdom. Elektrické náradie prisúvajte k obrobku len v zapnutom stave a vypínajte ho až vtedy, keď ste ho od obrobka nadvihli. Ručné elektrické náradie sa môže odrazu po- hnúť. Nikdy sa nedotýkajte bežiaceho brúsneho pásu. Hrozí nebezpečenstvo poranenia. Dajte pozor na to, aby neboli odletujúcimi iskrami ohro- zené žiadne osoby. Z blízkosti miesta práce odstráňte všetky horľavé materiály. Pri brúsení kovov odletuje prúd iskier. Nepoužívajte žiadne také brúsne pásy, ktoré sú opotre- bované, natrhnuté alebo veľmi zanesené. Poškodené brúsne pásy by sa mohli roztrhnúť, náradie by ich mohlo vymrštiť a mohli by niekoho poraniť. Vyhýbajte sa usadzovaniu prachu na Vašom pracovis- ku. Viaceré druhy prachu sa môžu ľahko vznieť. Pravidelne čistite vetracie otvory svojho ručného elek- trického náradia. Ventilátor motora vťahuje do telesa ná- radia prach a veľké nahromadenie kovového prachu by mohlo spôsobiť vznik nebezpečného zásahu elektrickým prúdom. Pri práci držte ručné elektrické náradie pevne oboma rukami a zabezpečte si stabilný postoj. Pomocou dvoch rúk sa ručné elektrické náradie ovláda bezpečnejšie. OBJ_BUCH-1841-002.book Page 74 Tuesday, June 11, 2013 1:11 PMSlovensky | 75 Bosch Power Tools 3 609 929 C46 | (11.6.13) Zabezpečte obrobok. Obrobok upnutý pomocou upína- cieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou. Počkajte na úplné zastavenie ručného elektrického ná- radia, až potom ho odložte. Pracovný nástroj sa môže za- seknúť a môže zapríčiniť stratu kontroly nad ručným elek- trickým náradím. Popis produktu a výkonu Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodr- žiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spô- sobiť požiar a/alebo ťažké poranenie. Vyklopte si láskavo vyklápaciu stranu s obrázkami produktu a nechajte si ju vyklopenú po celý čas, keď čítate tento Návod na používanie. Používanie podľa určenia Toto ručné elektrické náradie je určené na brúsenie kovov na sucho, na štrukturovanie a leštenie kovových materiálov. Vyobrazené komponenty Číslovanie jednotlivých komponentov sa vzťahuje na vyobra- zenie elektrického náradia na grafickej strane tohto Návodu na používanie. 1 Aretačná skrutka nastavenia chodu pásu 2 Aretácia vretena 3 Prídavná rukoväť (izolovaná plocha rukoväte) 4 Vypínač 5 Aretačná páka pre brúsny nástavec 6 Nastavovacie koliesko rýchlosti posuvu pásu 7 Hnací valček 8 Veko telesa náradia 9 Upevňovacia skrutka pre veko telesa náradia 10 Brúsny nástavec 11 Klzný element* 12 Brúsny pás* 13 Ovíjací valček 14 Dosadacia plocha 15 Rukoväť (izolovaná plocha rukoväte) 16 Brúsne rameno* *Zobrazené alebo popísané príslušenstvo nepatrí celé do základ- nej výbavy produktu. Kompletné príslušenstvo nájdete v našom programe príslušenstva. Technické údaje Informácia o hlučnosti/vibráciách Namerané hodnoty hluku zistené podľa normy EN 60745. Hodnotená hodnota hladiny hluku A tohto náradia je typicky: Akustický tlak 89 dB(A); Hodnota hladiny akustického tlaku 100 dB(A). Nepresnosť merania K=3 dB. Používajte chrániče sluchu! Celkové hodnoty vibrácií a

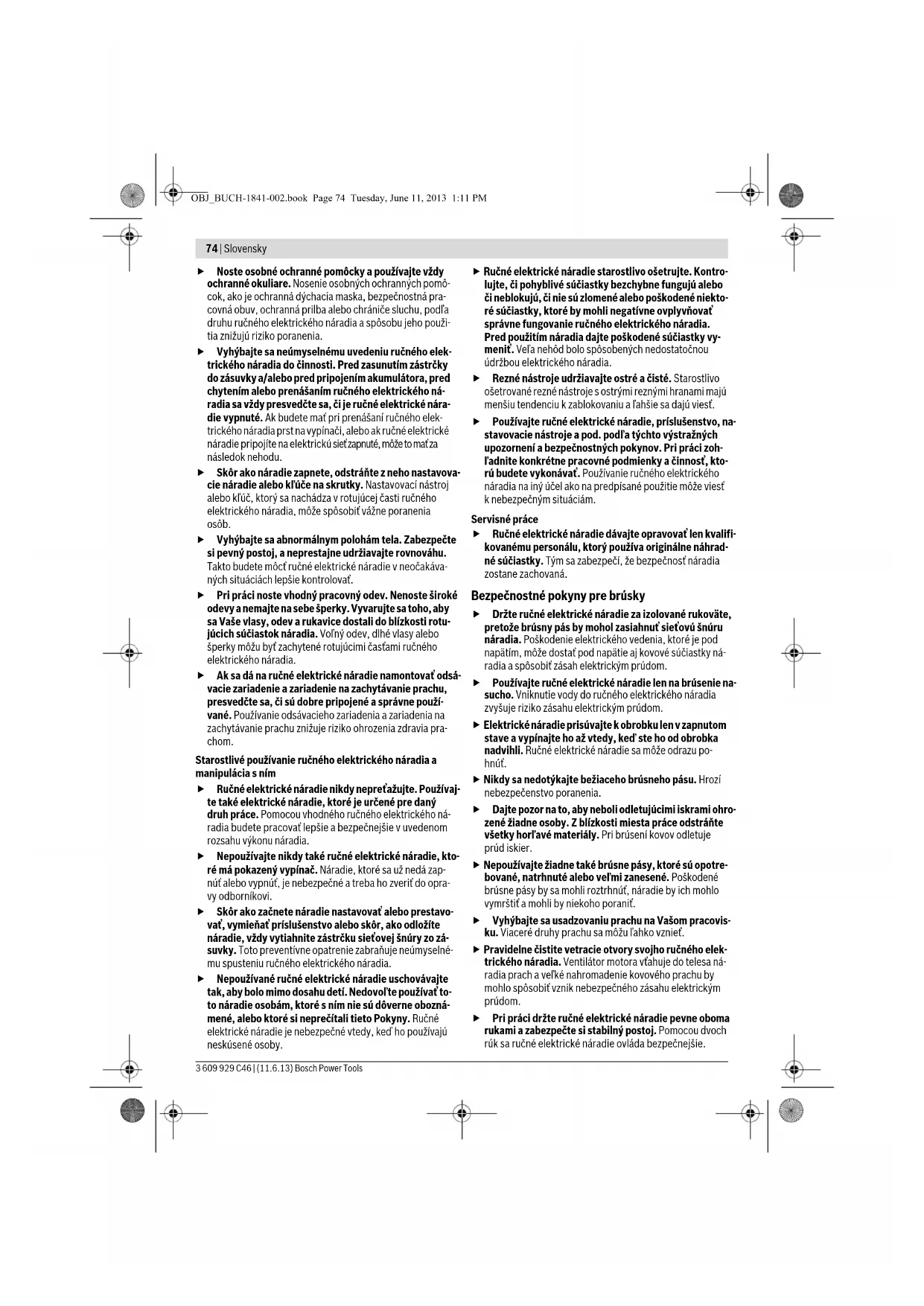

(suma vektorov troch smerov) a nepresnosť merania K zisťované podľa normy EN 60745:

Úroveň kmitov uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN 60745 a možno ju používať na vzájomné porovnávanie rôznych typov ručného elektrického náradia medzi sebou. Hodí sa aj na predbežný odhad zaťaženia vibráciami. Uvedená hladina vibrácií reprezentuje hlavné druhy používa- nia tohto ručného elektrického náradia. Avšak v takých prípa- doch, keď sa toto ručné elektrické náradie použije na iné dru- hy použitia, s odlišnými pracovnými nástrojmi alebo sa podro- buje nedostatočnej údržbe, môže sa hladina zaťaženia vibrá- ciami od týchto hodnôt odlišovať. To môže výrazne zvýšiť za- ťaženie vibráciami počas celej pracovnej doby. Na presný odhad zaťaženia vibráciami počas určitého časové- ho úseku práce s náradím treba zohľadniť doby, počas kto- rých je ručné elektrické náradie vypnuté alebo doby, keď ná- radie síce beží, ale v skutočnosti sa nepoužíva. To môže výraz- ne redukovať zaťaženie vibráciami počas celej pracovnej do- by. Na ochranu osoby pracujúcej s náradím pred účinkami zaťaže- nia vibráciami vykonajte ďalšie bezpečnostné opatrenia, ako sú napríklad: údržba ručného elektrického náradia a použí- vaných pracovných nástrojov, zabezpečenie zachovania tep- loty rúk, organizácia jednotlivých pracovných úkonov. Elektrický pilník GEF 7 E Vecné číslo 3 601 HA8 0.. Menovitý príkon W 720 Rýchlosť pásu pri stupni nastavo- vacieho kolieska

m/s m/s m/s m/s m/s m/s 3,5 5,0 7,0 9,0 10,5 12,0 Dĺžka brúsneho pásu mm 457 Šírka brúsneho pásu mm 6/13/20 Predvoľba rýchlosti pásu

Hmotnosť podľa EPTA-Procedure 01/2003 kg 2,0 Trieda ochrany /II Tieto údaje platia pre menovité napätie [U] 230 V. V takých prípadoch, keď má napätie odlišné hodnoty a pri vyhotoveniach, ktoré sú špecifické pre niektorú krajinu, sa môžu tieto údaje odlišovať. OBJ_BUCH-1841-002.book Page 75 Tuesday, June 11, 2013 1:11 PM76 | Slovensky 3 609 929 C46 | (11.6.13) Bosch Power Tools Vyhlásenie o konformite Na vlastnú zodpovednosť vyhlasujeme, že dole popísaný vý- robok „Technické údaje“ sa zhoduje s nasledujúcimi normami alebo normatívnymi dokumentami: EN 60745 podľa ustano- vení smerníc 2011/65/EÚ, 2004/108/ES, 2006/42/ES. Súbor technickej dokumentácie (2006/42/ES) sa nachádza u: Robert Bosch GmbH, PT/ETM9 D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montáž Pred každou prácou na ručnom elektrickom náradí vy- tiahnite zástrčku náradia zo zásuvky. Odsávanie prachu a triesok Prach z niektorých materiálov, napr. z náterov obsahujú- cich olovo, z niektorých druhov tvrdého dreva, minerálov a kovov môže byť zdraviu škodlivý. Kontakt s takýmto pra- chom alebo jeho vdychovanie môže vyvolávať alergické re- akcie a/alebo spôsobiť ochorenie dýchacích ciest pracov- níka, prípadne osôb, ktoré sa nachádzajú v blízkosti praco- viska. Určité druhy prachu, napr. prach z dubového alebo z buko- vého dreva, sa považujú za rakovinotvorné, a to predovšet- kým spolu s ďalšími materiálmi, ktoré sa používajú pri spra- covávaní dreva (chromitan, chemické prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len špeciálne vyškolení pracovníci. – Postarajte sa o dobré vetranie svojho pracoviska. – Odporúčame Vám používať ochrannú dýchaciu masku s filtrom triedy P2. Dodržiavajte aj predpisy vlastnej krajiny týkajúce sa kon- krétneho obrábaného materiálu. Vyhýbajte sa usadzovaniu prachu na Vašom pracovis- ku. Viaceré druhy prachu sa môžu ľahko vznieť. Montáž prídavnej rukoväte (pozri obrázok A) Používajte ručné elektrické náradie iba s prídavnou ru- koväťou 3. Namontujte prídavnú rukoväť 3 naskrutkovaním podľa spôso- bu práce buď na pravú stranu alebo na ľavú stranu hlavy ruč- ného náradia. Nastavenie brúsneho nástavca (pozri obrázok B) –Aretačnú páku 5 úplne otvorte pred nastavovaním brúsne- ho nástavca 10. – Brúsny nástavec 10 natočte podľa Vašich konkrétnych pracovných podmienok a podľa pracovnej polohy. – Uzavrite aretačnú páku 5 a dobre ju utiahnite. Upozornenie: Aretačná páka 5 sa dá voľne natáčať, aby sa dala otočiť do ergonomicky výhodnej polohy alebo tak, aby sa ušetrilo miesto. Keď je aretačná páka 5 utiahnutá, odtiahnite rukoväť od pre- vodovej hlavy, natočte ju do požadovanej polohy a potom ju pustite, aby ju sila pružiny opäť pritiahla. Výmena brúsneho pásu (pozri obrázok C) – Uvoľnite upevnovaciu skrutku 9 a demontujte veko telesa

– Brúsny nástavec 10 pritlačte prikladacou plochou 14 na nejaký pevný predmet (napríklad na pracovnú dosku) tak, aby bol brúsny nástavec 10 opäť priťahovaný pružinou. Demontujte brúsny pás 12. – Nový brúsny pás 12 založte najprv na hnací valček 7 a po- tom na ovíjací valček 13. Dajte pozor na to, aby sa smery ší- pok na vnútornej strane brúsneho pásu (ak tam sú) a na ve- ku telesa 8 ručného elektrického náradia zhodovali. Brús- ny nástavec 10 opäť uvoľnite, aby bol brúsny pás 12 na- pnutý. – Veko telesa 8 namontujte pomocou upevňovacej skrutky

– V prípade potreby nastavte chod pásu, pozri odsek „Nasta- venie chodu pásu“. Nastavenie chodu pásu (pozri obrázok D) Chod pásu nastavujte len vtedy, keď je ručné elektric- ké náradie vypnuté a odpojené od elektrickej siete. Otáčajte aretačnú skrutku 1 dovtedy, kým bude brúsny pás 12 na ovíjacom valčeku 13 v stredovej polohe. Výber brúsneho pásu Podľa druhu obrábaného materiálu a požadovaného úberu povrchu obrobku sú k dispozícii rozličné brúsne pásy: Upozornenie: Podľa druhu použitia a obrábaného materiálu môžete použiť flexibilné alebo tuhé brúsne pásy. Výmena brúsneho ramena (pozri obrázok E) – Demontujte brúsny pás 12 (pozri odsek „Výmena brúsne- ho pásu“). – Vyskrutkujte aretačnú skrutku 1 a odmontujte brúsne ra- meno 16. – Založte nové brúsne rameno 16 a upevnite ho pomocou aretačnej skrutky 1. – Dajte pozor na to, aby bolo brúsne rameno 16 namontova- né podľa obrázka E smerovo správne. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Zrnitosť Na brúsenie nasucho a na predbrú- senie hrubý 40, 60 Na štrukturovanie a na vyrovnáva- nie menších nerovností stredný 80, 120 Na jemné štrukturovanie jemný

Rúnové pásy Leštenie Rúnové pásy OBJ_BUCH-1841-002.book Page 76 Tuesday, June 11, 2013 1:11 PMSlovensky | 77 Bosch Power Tools 3 609 929 C46 | (11.6.13) – Založte brúsny pás 12 (pozri odsek „Výmena brúsneho pá- su“). – Nastavte chod pásu (pozri odsek „Nastavenie chodu pá- su“). Prevádzka Uvedenie do prevádzky Všimnite si napätie siete! Napätie zdroja prúdu musí mať hodnotu zhodnú s údajmi na typovom štítku ručné- ho elektrického náradia. Výrobky označené pre napä- tie 230 V sa smú používať aj s napätím 220 V. Zapínanie/vypínanie Posuňte na zapnutie ručného elektrického náradia vypínač 4 smerom dopredu. Keď chcete ručné elektrické náradie vypnúť, posuňte vypí- nač 4 smerom dozadu. Aby ste ušetrili energiu, zapínajte ručné elektrické náradie iba vtedy, ked ho používate. Predvoľba rýchlosti brúsneho pásu Používajte takú rýchlosť pásu, ktorá je primeraná da- nému použitiu, aby ste zabránili poškodeniu materiálu. Pomocou nastavovacieho kolieska predvoľby rýchlosti pásu 6 môžete požadovanú rýchlosť pásu meniť aj počas chodu ruč- ného elektrického náradia. Potrebná rýchlosť pohybu brúsneho pásu závisí od druhu ob- rábaného materiálu a od pracovných podmienok a dá sa zistiť na základe praktickej skúšky. Pri použití rúnového pásu nastavte maximálne stupeň

4. V opačnom prípade by sa rúnový pás prehrieval.
