BRUGSANVISNING GEF 7 E BOSCH

Vliesbanden Polijsten Vliesbanden OBJ_BUCH-1841-002.book Page 37 Tuesday, June 11, 2013 1:11 PM38 | Nederlands 3 609 929 C46 | (11.6.13) Bosch Power Tools Gebruik Ingebruikneming Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het type- plaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt. In- en uitschakelen Als u het elektrische gereedschap wilt inschakelen, duwt u de aan/uit-schakelaar 4 naar voren. Als u het elektrische gereedschap wilt uitschakelen, duwt u de aan/uit-schakelaar 4 naar achteren. Om energie te besparen, schakelt u het elektrische gereed- schap alleen in wanneer u het gebruikt. Bandsnelheid vooraf instellen Gebruik een voor de toepassing geschikte bandsnel- heid om beschadiging van het materiaal te voorkomen. Met het stelwiel voor het vooraf instellen van de bandsnelheid 6 kunt u de benodigde bandsnelheid veranderen, ook terwijl de machine loopt. De vereiste aantal bandsnelheid is afhankelijk van het materi- aal en de werkomstandigheden en kan proefondervindelijk worden vastgesteld. Bij gebruik van een vliesband stelt u maximaal toeren- talstand 4 in. Anders wordt de vliesband te heet. Tips voor de werkzaamheden De afnamecapaciteit bij het schuren en de oppervlaktekwali- teit worden hoofdzakelijk bepaald door de keuze van de schuurband en de vooraf ingestelde bandsnelheid. Werk met een zo gering mogelijke aandrukkracht om de le- vensduur van de schuurbanden te verhogen. Een overmatige verhoging van de aandrukkracht leidt niet tot een groter schuurvermogen, maar wel tot een sterkere slijtage van het elektrische gereedschap en de schuurband. Werk met matige voorwaartse beweging en schuur met paral- lelle en overlappende schuurbanen. Voor het bereiken van een perfect oppervlak dient u bij de keuze van de schuurband niet meer dan één korrelgrootte over te slaan. Gebruik uitsluitend origineel Bosch-schuurtoebehoren. Alleen onbeschadigde schuurbanden zorgen voor een goede schuurcapaciteit en ontzien het elektrische gereedschap. Span geen elektrische gereedschappen in de werkta- fel. Ingespannen elektrische gereedschappen en inzetge- reedschappen met scherpe randen kunnen ernstig letsel veroorzaken. Bewaren van schuurmiddelen Bewaar schuurmiddelen in de originele verpakking bij 15 °C – 25 °C kamertemperatuur en 40 % – 70 % lucht- vochtigheid. Bewaar schuurmiddelen niet op betonnen vloeren, in de buurt van open ramen of verwarmingen. Knik de schuurbanden niet, anders worden deze onbruikbaar. Onderhoud en service Onderhoud en reiniging Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Houd het elektrische gereedschap en de ventilatieope- ningen altijd schoon om goed en veilig te werken. Verwijder aanhechtend schuurstof met een kwast. Als de aansluitkabel moet worden vervangen, moeten deze werkzaamheden door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om veiligheidsrisico’s te voorkomen. Klantenservice en gebruiksadviezen Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderde- len. Explosietekeningen en informatie over vervangingson- derdelen vindt u ook op: www.bosch-pt.com Het Bosch-team voor gebruiksadviezen helpt u graag bij vra- gen over onze producten en toebehoren. Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het elektrische gereedschap. Nederland Tel.: (076) 579 54 54 Fax: (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België Tel.: (02) 588 0589 Fax: (02) 588 0595 E-mail: outillage.gereedschap@be.bosch.com Afvalverwijdering Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt. Gooi elektrische gereedschappen niet bij het huisvuil. Alleen voor landen van de EU: Volgens de Europese richtlijn 2012/19/EU over elektrische en elektronische oude ap- paraten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu ver- antwoorde wijze worden hergebruikt. Wijzigingen voorbehouden. OBJ_BUCH-1841-002.book Page 38 Tuesday, June 11, 2013 1:11 PMDansk | 39 Bosch Power Tools 3 609 929 C46 | (11.6.13) Dansk Sikkerhedsinstrukser Generelle sikkerhedsinstrukser til el-værktøj Læs alle sikkerhedsinstrukser og an- visninger. I tilfælde af manglende over- holdelse af sikkerhedsinstrukserne og anvisningerne er der ri- siko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsinstrukser og anvisninger til se- nere brug. Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudre- vet el-værktøj (uden netkabel). Sikkerhed på arbejdspladsen Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dam- pe. Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen. Elektrisk sikkerhed El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adap- terstik sammen med jordforbundet el-værktøj. Uæn- drede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. Maskinen må ikke udsættes for regn eller fugt. Ind- trængning af vand i et el-værktøj øger risikoen for elektrisk stød. Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i lednin- gen for at trække stikket ud af kontakten). Beskyt led- ningen mod varme, olie, skarpe kanter eller maskinde- le, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. Hvis el-værktøjet benyttes i det fri, må der kun benyt- tes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsæt- ter risikoen for elektrisk stød. Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød. Personlig sikkerhed Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er på- virket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. Brug beskyttelsesudstyr og hav altid beskyttelsesbril- ler på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn af- hængig af maskintype og anvendelse nedsætter risikoen for personskader. Undgå utilsigtet igangsætning. Kontrollér, at el-værktø- jet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da det- te øger risikoen for personskader. Gør det til en vane altid at fjerne indstillingsværktøj el- ler skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. Undgå en anormal legemsposition. Sørg for at stå sik- kert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værk- tøjet, hvis der skulle opstå uventede situationer. Brug egnet arbejdstøj. Undgå løse beklædningsgen- stande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. Hvis støvudsugnings- og opsamlingsudstyr kan monte- res, er det vigtigt, at dette tilsluttes og benyttes kor- rekt. Brug af en støvopsugning kan reducere støvmæng- den og dermed den fare, der er forbundet støv. Omhyggelig omgang med og brug af el-værktøj Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, el- ler maskinen lægges fra. Disse sikkerhedsforanstaltnin- ger forhindrer utilsigtet start af el-værktøjet. Opbevar ubenyttet el-værktøj uden for børns række- vidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. El-værktøjet bør vedligeholdes omhyggeligt. Kontrol- ler, om bevægelige maskindele fungerer korrekt og ik- ke sidder fast, og om delene er brækket eller beskadi- get, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktø- jer. ADVARSEL OBJ_BUCH-1841-002.book Page 39 Tuesday, June 11, 2013 1:11 PM40 | Dansk 3 609 929 C46 | (11.6.13) Bosch Power Tools Sørg for, at skæreværktøjer er skarpe og rene. Omhyg- geligt vedligeholdte skæreværktøjer med skarpe skære- kanter sætter sig ikke så hurtigt fast og er nemmere at føre. Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis- se instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesom- råde, kan føre til farlige situationer. Service Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. Sikkerhedsinstrukser til slibemaskiner Hold fast i el-værktøjet i de isolerede gribeflader, da slibebåndet kan ramme dets eget netkabel. Beskadigel- se af en spændingsførende ledning kan sætte el-værktø- jets metaldele under spænding, hvilket kan føre til elek- trisk stød. Anvend kun el-værktøjet til tørsavning. Indtrængning af vand i el-værktøjet øger risikoen for elektrisk stød. El-værktøjet skal altid være tændt, når det føres hen til emnet; sluk først for det, når det er fjernet fra emnet. El-værktøjet kan pludselig bevæge sig. Berør aldrig slibebåndet, når det er i gang. Fare for kvæ- stelser. Hold øje med, at personer ikke udsættes for gnistregn. Fjern brændbart materiale, der ligger i nærheden. Der opstår gnistregn i forbindelse med slibning af metal. Anvend ikke slidte, iturevne eller meget ramponerede slibebånd. Beskadigede slibebånd kan gå i stykker, slyn- ges væk og kvæste nogen. Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv. Rengør ventilationsåbningerne på dit el-værktøj med regelmæssige mellemrum. Motorhuset trækker støv ind i huset, og store mængder metalstøv kan være farligt rent elektrisk. Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet. El-værktøjet føres sikkert med to hænder. Sikr emnet. Et emne holdes bedre fast med spændean- ordninger eller skruestik end med hånden. El-værktøjet må først lægges fra, når det står helt stil- le. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet. Beskrivelse af produkt og ydelse Læs alle sikkerhedsinstrukser og anvisnin- ger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller al- vorlige kvæstelser. Klap venligst foldesiden med illustration af produktet ud og lad denne side være foldet ud, mens du læser betjeningsvej- ledningen. Beregnet anvendelse El-værktøjet er beregnet til tørslibning, strukturering og pole- ring af metal. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden. 1 Justeringsskrue til båndløb 2 Spindellås 3 Ekstrahåndtag (isoleret gribeflade) 4 Start-stop-kontakt 5 Klemmearm til slibeforsats 6 Hjul til indstilling af båndhastighed 7 Drivrulle 8 Husets låg 9 Fastgørelsesskrue til husets låg 10 Slibeforsats 11 Glideelement* 12 Slibebånd* 13 Styrerulle 14 Kontaktflade 15 Håndgreb (isoleret gribeflade) 16 Slibearm* *Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vo- res tilbehørsprogram. Tekniske data Støj-/vibrationsinformation Måleværdier for støj beregnet iht. EN 60745. Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 89 dB(A); lydeffektniveau 100 dB(A). Usikkerhed K=3 dB. Brug høreværn! Elektriske file GEF 7 E Typenummer 3 601 HA8 0.. Nominel optagen effekt W720 Båndhastighed ved stillehjulstrin

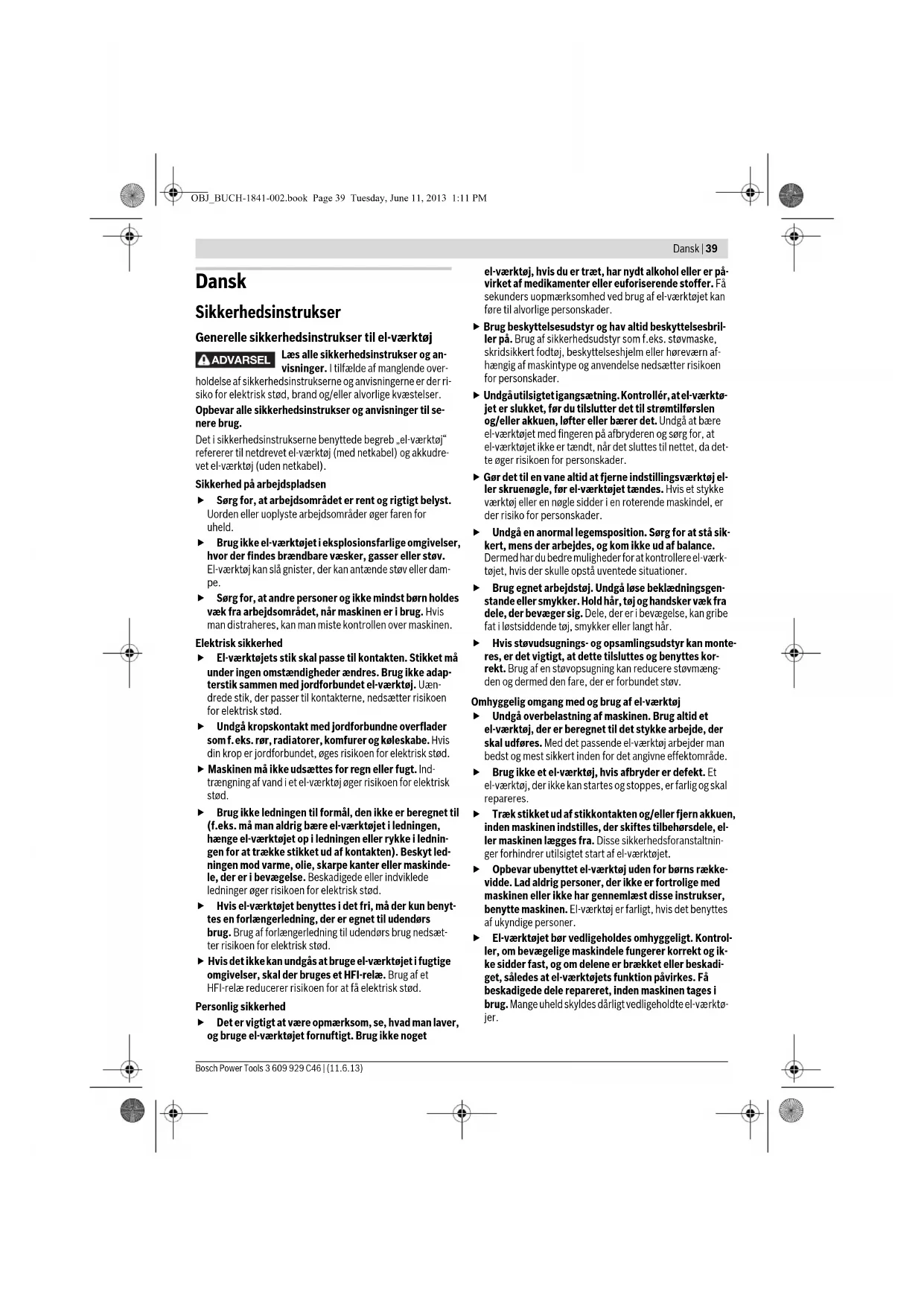

m/s m/s m/s m/s m/s m/s 3,5 5,0 7,0 9,0 10,5 12,0 Slibebåndslængde mm 457 Slibebåndsbredde mm 6/13/20 Indstilling af båndhastighed

Vægt svarer til EPTA-Procedure 01/2003 kg 2,0 Beskyttelsesklasse /II Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angi-velser kan variere ved afvigende spændinger og i landespecifikke udfø-relser. OBJ_BUCH-1841-002.book Page 40 Tuesday, June 11, 2013 1:11 PMDansk | 41 Bosch Power Tools 3 609 929 C46 | (11.6.13) Samlede vibrationsværdier a

Det svingningsniveau, der er angivet i nærværende instruk- ser, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelast- ningen. Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstræk- kelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan fø- re til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligehol- delse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. Overensstemmelseserklæring Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 iht. bestemmelserne i direktiverne 2011/65/EU, 2004/108/EF, 2006/42/EF. Teknisk dossier (2006/42/EF) ved: Robert Bosch GmbH, PT/ETM9 D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montering Træk stikket ud af stikkontakten, før der udføres arbej- de på el-værktøjet. Støv-/spånudsugning Støv fra materialer som f.eks. blyholdig maling, nogle træ- sorter, mineraler og metal kan være sundhedsfarlige. Be- røring eller indånding af støv kan føre til allergiske reaktio- ner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). As- bestholdigt materiale må kun bearbejdes af fagfolk. – Sørg for god udluftning af arbejdspladsen. – Det anbefales at bære åndeværn med filterklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de mate- rialer, der skal bearbejdes. Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv. Montering af ekstrahåndtag (se Fig. A) Brug altid el-værktøjet med ekstrahåndtaget 3. Skru ekstrahåndtaget 3 ind i gearhovedet på højre eller ven- stre side afhængigt af, hvilket arbejde, de skal udføres. Indstilling af slibeforsats (se Fig. B) – Åbn klemmearmen 5 helt, før slibeforsatsen 10 indstilles. – Sving slibeforsatsen 10 iht. dine arbejdsbetingelser og din arbejdsposition. –Luk klemmearmen 5 spænd den fast. Bemærk: Klemmearmen 5 har et friløb, som gør det muligt at dreje den i en ergonomisk god eller pladsbesparende positi- on. Træk grebet væk fra gearhovedet, mens der er trukket i klem- mearmen 5, drej det i den ønskede position og lad det fjedre på plads igen. Udskiftning af slibebånd (se Fig. C) – Løsn fastgørelsesskruen 9 og fjern låget på huset 8. – Tryk slibeforsatsen 10 på kontaktfladen 14 mod en fast genstand (f.eks. arbejdsplade), til slibeforsatsen 10 fjed- rer i. Demonter slibebåndet 12. – Læg først det nye slibebånd 12 på drivrullen 7 og så på sty- rerullen 13. Sørg for, at pilenes retninger på den indvendi- ge side af slibebåndet (hvis et sådant findes) og el-værktø- jets låghus 8 stemmer overens. Aflast slibeforsatsen 10 igen, så slibebåndet 12 spænder. –Monter huslåget 8 med fastgørelsesskruen 9. – Indstil i givet fald båndløbet, se afsnit „Indstilling af bånd- løb“. Indstilling af båndløb (se Fig. D) El-værktøjet skal være slukket og afbrudt fra strøm- men, før båndløbet indstilles. Drej på justeringsskruen 1, til slibebåndet 12 ligger centreret på styrerullen 13. Valg af slibebånd Vælg det slibebånd og den afslibningsmåde, som passer bedst til det materiale, som skal bearbejdes: Bemærk: Der kan bruges fleksible eller stive slibebånd af- hængigt af, hvad der skal laves og afhængigt af, hvilket mate- rialet skal bearbejdes. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Korn Til tørslibning og forslibning grov 40, 60 Til strukturering og udligning af små ujævnheder middel 80, 120 Til fin strukturering fin
