BRUGSANVISNING GWS 18150 PL Professional BOSCH

Hvis støvudsugnings- og opsamlingsudstyr kan monte- res, er det vigtigt, at dette tilsluttes og benyttes kor- rekt. Brug af en støvopsugning kan reducere støvmæng- den og dermed den fare, der er forbundet støv. Omhyggelig omgang med og brug af el-værktøj Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, el- ler maskinen lægges fra. Disse sikkerhedsforanstaltnin- ger forhindrer utilsigtet start af el-værktøjet. Opbevar ubenyttet el-værktøj uden for børns række- vidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. El-værktøjet bør vedligeholdes omhyggeligt. Kontrol- ler, om bevægelige maskindele fungerer korrekt og ik- ke sidder fast, og om delene er brækket eller beskadi- get, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktø- jer. Sørg for, at skæreværktøjer er skarpe og rene. Omhyg- geligt vedligeholdte skæreværktøjer med skarpe skære- kanter sætter sig ikke så hurtigt fast og er nemmere at føre. Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis- se instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesom- råde, kan føre til farlige situationer. Service Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. OBJ_BUCH-3330-001.book Page 85 Tuesday, November 7, 2017 2:23 PM86 | Dansk 1 609 92A 3ZX | (7.11.17) Bosch Power Tools Sikkerhedsinstrukser til vinkelslibere Fælles sikkerhedsinstrukser til slibning, sandpapirslib- ning, arbejde med trådbørster og skærearbejde Dette el-værktøj kan anvendes som sliber, sandpa- pirsliber, trådbørste og skæremaskine. Læs og over- hold alle advarsler, instrukser, illustrationer og data, som du modtager i forbindelse med el-værktøjet. Over- holder du ikke følgende instrukser, kan du få elektrisk stød, der kan opstå brand og/eller du kan blive kvæstet al- vorligt. Dette el-værktøj er ikke egnet til polering. Anvendelse af el-værktøjet til formål, det ikke er beregnet til, er forbun- det med fare og kvæstelsr. Anvend kun tilbehør, hvis det er beregnet til dette el-værktøj og anbefalet af fabrikanten. En mulig fastgø- relse af tilbehøret til el-værktøjet sikrer ikke en sikker an- vendelse. Den tilladte hastighed for indsatsværktøjet skal være mindst lige så høj som den max. hastighed, der er angi- vet på el-værktøjet. Tilbehør, der drejer hurtigere end til- ladt, kan blive ødelagt eller flyve omkring. Indsatsværktøjets udvendige diameter og tykkelse skal svare til målene på dit el-værktøj. Forkert målt ind- satsværktøj kan ikke afskærmes eller kontrolleres tilstræk- keligt. Indsatsværktøj med gevindindsats skal passe nøjagtigt på slibespindlens gevind. Ved indsatsværktøj, der monteres med en flange, skal indsatsværktøjets hul- diameter passe til flangens holdediameter. Indsats- værktøj, der ikke fastgøres nøjagtigt på el-værktøjer, dre- jer ujævnt, vibrerer meget stærkt og kan medføre, at man taber kontrollen. Brug ikke el-værktøjet, hvis det er beskadiget. Kontrol- lér altid før brug indsatsværktøj som f.eks. slibeskiver for afsplintninger og revner, slibebagskiver for revner, slid eller stærkt slid, trådbørster for løse eller brække- de tråde. Tabes el-værktøjet eller indsatsværktøjet på jorden, skal du kontrollere, om det er beskadiget; an- vend evt. et ubeskadiget indsatsværktøj. Når indsats- værktøjet er kontrolleret og indsat, skal du holde dig selv og personer, der befinder sig i nærheden, uden for det niveau, hvor indsastværktøjet roterer, og lade el-værktøjet køre i et minut ved højeste hastighed. Be- skadiget indsatsværktøj brækker for det meste i denne testtid. Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller spe- cialforklæde, der beskytter dig mod små slibe- og ma- terialepartikler. Øjnene skal beskyttes mod fremmede genstande, der flyver rundt i luften og som opstår i forbin- delse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Udsættes du for høj støj i længere tid, kan du lide høretab. Sørg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker fra emnet eller brækket indsatsværktøj kan flyve væk og føre til kvæstelser også uden for det direkte arbejdsområde. Hold altid maskinen i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme bø- jede strømledninger eller maskinens eget kabel. Kon- takt med en spændingsførende ledning kan også sætte ma- skinens metaldele under spænding, hvilket kan føre til elektrisk stød. Hold netkablet væk fra roterende indsatsværktøj. Ta- ber du kontrollen over el-værktøjet, kan netkablet skæres over eller rammes, og din hånd eller din arm kan trækkes ind i det roterende indsatsværktøj. Læg aldrig el-værktøjet til side, før indsatsværktøjet står helt stille. Det roterende indsatsværktøj kan komme i kontakt med fralægningsfladen, hvorved du kan tabe kon- trollen over el-værktøjet. Lad ikke el-værktøjet køre, mens det bæres. Dit tøj kan blive fanget ved en tilfældig kontakt med det roterende indsatsværktøj, hvorved indsatsværktøjet kan bore sig ind i din krop. Rengør ventilationsåbningerne på dit el-værktøj med regelmæssige mellemrum. Motorhuset trækker støv ind i huset, og store mængder metalstøv kan være farligt rent elektrisk. Brug ikke el-værktøjet i nærheden af brændbare mate- rialer. Gnister kan sætte ild i materialer. Brug ikke indsatsværktøj, der transporterer flydende kølemiddel. Brug af vand eller andre flydende kølemidler kan føre til elektrisk stød. Tilbageslag og tilsvarende advarsler Tilbageslag er en pludselig reaktion, som skyldes, at et ro- terende indsatsværktøj (slibemaskine, slibebagskive, trådbørste osv.) har sat sig fast eller blokerer. Fastsættel- se eller blokering fører til et pludseligt stop af det roteren- de indsatsværktøj. Derved accelereres et ukontrolleret el-værktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet. Sidder f.eks. en slibeskive fast eller blokerer i et emne, kan kanten på slibeskiven, der dykker ned i emnet, blive sid- dende, hvorved slibeskiven brækker af eller fører til et til- bageslag. Slibeskiven bevæger sig så hen imod eller væk fra betjeningspersonen, afhængigt af skivens drejeretning på blokeringsstedet. Derved kan slibeskiver også brække. Et tilbageslag skyldes forkert eller fejlbehæftet brug af el-værktøjet. Det kan forhindres ved at træffe egnede sik- kerhedsforanstaltninger, der beskrives i det følgende. Hold godt fast i el-værktøjet og sørg for at både krop og arme befinder sig i en position, der kan klare tilbage- slagskræfterne. Anvend altid ekstrahåndtaget, hvis et sådant findes, for at have så meget kontrol som muligt over tilbageslagskræfterne eller reaktionsmomenter- ne, når maskinen kører op i hastighed. Betjeningsperso- nen kan beherske tilbageslags- og reaktionskræfterne med egnede sikkerhedsforanstaltninger. OBJ_BUCH-3330-001.book Page 86 Tuesday, November 7, 2017 2:23 PMDansk | 87 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) Sørg for at din hånd aldrig kommer i nærheden af det roterende indsatsværktøj. Indsatsværktøjet kan bevæge sig hen over din hånd i forbindelse med et tilbageslag. Undgå at din krop befinder sig i det område, hvor el-værktøjet bevæger sig i forbindelse med et tilbage- slag. Tilbageslaget driver el-værktøjet i modsat retning af slibeskivens bevægelse på blokeringsstedet. Arbejd særlig forsigtig i områder som f.eks. hjørner, skarpe kanter osv. Det skal forhindres, at indsatsværk- tøjet slår tilbage fra emnet og sætter sig fast. Det rote- rende indsatsværktøj har tendens til at sætte sig fast, når det anvendes i hjørner, skarpe kanter, eller hvis det sprin- ger tilbage. Dette medfører, at man taber kontrollen eller tilbageslag. Brug ikke kædesavklinger eller tandede savklinger. Så- dant indsatsværktøj fører hyppigt til tilbageslag, eller at man mister kontrollen over el-værktøjet. Særlige sikkerhedsinstrukser til slibe- og skærearbejde Brug udelukkende slibeskiver/slibestifter, der er god- kendt til dit el-værktøj, og den beskyttelseskappe, der er beregnet til disse slibeskiver/slibestifter. Slibeski- ver/slibestifter, der ikke er beregnet til el-værktøjet, kan ikke beskyttes tilstrækkeligt og er usikre. Krøppede slibeskiver skal monteres, så deres slibefla- de ikke rager ud over niveauet på beskyttelseshættens kant. En forkert monteret slibeskive, der rager ud over ni- veauet på beskyttelseshættens kant, kan ikke afskærmees tilstrækkeligt. Beskyttelseskappen skal være anbragt sikkert på el-værktøjet og være indstillet på en sådan måde, at der opnås maks. sikkerhed, dvs. at den mindste del af slibeskiven peger åbent hen imod betjeningspersonen. Beskyttelseskappen er med til at beskytte betjeningsper- sonen mod brudstykker, tilfældig kontakt med slibeski- ven/slibestiften samt gnister, der kan sætte ild i tøjet. Slibeskiver/slibestifter må kun anvendes til de anbefa- lede formål. F.eks.: Slib aldrig med sidefladen på en skæreskive. Skæreskiver er bestemt til materialeafslib- ning med kanten på skiven. Udsættes disse slibeskiver/sli- bestifter for sidevendt kraftpåvirkning, kan de ødelægges. Anvend altid ubeskadigede spændeflanger i den rigti- ge størrelse og form, der passer til den valgte slibeski- ve. Egnede flanger støtter slibeskiven og forringer således faren for brud på slibeskiven. Flanger til skæreskiver kan være forskellige fra flanger til andre slibeskiver. Brug ikke slidte slibeskiver, der passer til større el-værktøj. Slibeskiver til større el-værktøj kan brække, da de ikke er egnet til de højere omdrejningstal, som småt el-værktøj arbejder med. Yderligere særlige sikkerhedsinstrukser til skærearbejde Undgå at skæreskiven blokerer eller får for højt mod- tryk. Foretag ikke meget dybe snit. Overbelastes skære- skiven, øges skivens belastning og der er større tendens til, at skiven kan sætte sig i klemme eller blokere, hvilket igen kan føre til tilbageslag eller brud på slibeskiven/slibestif- ten. Undgå området for og bag ved den roterende skæreski- ve. Bevæger du skæreskiven i emnet væk fra Dig selv, kan el-værktøjets roterende skive slynges direkte ind mod Dig i tilfælde af et tilbageslag. Sidder skæreskiven i klemme eller afbryder du arbej- det, slukkes el-værktøjet og maskinen holdes roligt, til skiven er stoppet. Forsøg aldrig at trække skæreskiven ud af snittet, mens den roterer, da dette kan føre til et tilbageslag. Lokalisér og afhjælp fejlen. Tænd ikke for el-værktøjet, så længe det befinder sig i emnet. Sørg for at skæreskiven når op på sit fulde om- drejningstal, før du forsigtigt fortsætter snittet. Ellers kan skiven sætte sig i klemme, springe ud af emnet eller forårsage et tilbageslag. Understøt plader eller store emner for at reducere risi- koen for et tilbageslag som følge af en fastklemt skæ- reskive. Store plader kan bøje sig under deres egen vægt. Emnet skal støttes på begge sider, både i nærheden af skæresnittet og ved kanten. Vær særlig forsigtig ved „lommesnit“ i bestående væg- ge eller andre områder, man ikke kan ses ind i. Den ned- dykkende skæreskive kan forårsage et tilbageslag, når der skæres i gas- eller vandledninger, elektriske ledninger eller andre genstande. Særlige sikkerhedsinstrukser til sandpapirslibning Anvend ikke overdimensioneret slibepapir, men læs og overhold fabrikantens forskrifter mht. slibepapirets størrelse. Slibepapirer, der rager ud over slibebagskiven, kan føre til kvæstelser eller blokering eller iturivning af sli- bepapirerne eller til tilbageslag. Særlige sikkerhedsinstrukser i forbindelse med arbejde med trådbørster Vær opmærksom på, at trådbørsten også taber tråd- stykker under almindelig brug. Overbelast ikke tråde- ne med et for stort tryk. Vækflyvende trådstykker kan meget hurtigt trænge ind under tyndt tøj og/eller huden. Anbefales det at bruge en beskyttelseskappe, skal du forhindre, at beskyttelseskappe og trådbørste kan be- røre hinanden. Tallerken- og kopbørster kan øge deres diameter med tryk og centrifugalkraft. Ekstra advarselshenvisinnger Brug sikkerhedsbriller. Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasled- ning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød. Åben for start-stop-kontakten og stil den på stop, når strømforsyningen afbrydes (f. eks. som følge af strøm- svigt eller hvis netstikket trækkes ud). Derved forhin- dres en ukontrolleret genstart. OBJ_BUCH-3330-001.book Page 87 Tuesday, November 7, 2017 2:23 PM88 | Dansk 1 609 92A 3ZX | (7.11.17) Bosch Power Tools Tag ikke fat i slibe- og skæreskiver, før de er afkølet. Skiverne bliver meget varme under arbejdet. Sikr emnet. Et emne holdes bedre fast med spændean- ordninger eller skruestik end med hånden. Beskrivelse af produkt og ydelse Læs alle sikkerhedsinstrukser og anvisnin- ger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller al- vorlige kvæstelser. Klap venligst foldesiden med illustration af produktet ud og lad denne side være foldet ud, mens du læser betjeningsvej- ledningen. Beregnet anvendelse El-værktøjet er beregnet til at skære i, skrubbe og børste me- tal- og stenmaterialer uden brug af vand. Til skæring i bundede slibemidler bruges en speciel beskyttel- seskappe til skæring. Sørg for tilstrækkelig støvopsugning, når der skæres i sten. Med tilladte slibeværktøjer kan el-værktøjet bruges til egnet sandpapirslibning. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden. 1 Sikkerhedsarm til beskyttelseskappe 2 Spindel-låsetaste 3 Indstillingshjul omdrejningstal (GWS 18-125 SL/GWS 18-125 SPL) 4 Start-stop-kontakt 5 Ekstrahåndtag (isoleret gribeflade) 6 Slibespindel 7 Opsugningskappe til slibning* 8 Holdeflange med O-ring 9 Hårdmetal-kopskive* 10 Spændemøtrik 11 Lynspændemøtrik * 12 Beskyttelseskappe til slibning 13 Slibeskive* 14 Beskyttelseskappe til skæring* 15 Skæreskive* 16 Håndbeskyttelse* 17 Gummibagskive* 18 Slibeblad* 19 Rundmøtrik* 20 Kopbørste* 21 Opsugningskappe til skæring med føringsslæder* 22 Diamant-skæreskive* 23 Håndgreb (isoleret gribeflade) 24 Pil til angivelse af slibespindlens rotationsretning 25 Diamantborekrone* *Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vo- res tilbehørsprogram. Tekniske data Vinkelsliber GWS ... 18-125 L 18-125 PL 18-125 SL 18-125 SPL Typenummer 3 601 ... GA3 0.. GA3 1.. GA3 2.. GA3 3.. Nominel optagen effekt W 1800 1800 1800 1800 Afgiven effekt W 1145 1145 1145 1145 Nominelt omdrejningstal min

Område til indstilling af omdrejningstal min

Startstømsbegrænsning

Indstilling af omdrejningstal

Vægt svarer til EPTA-Procedure 01:2014 – med vibrationsdæmpende ekstrahåndtag – med standard-ekstrahåndtag

Område til indstilling af omdrejningstal min

Startstømsbegrænsning

Indstilling af omdrejningstal

Vægt svarer til EPTA-Procedure 01:2014 – med vibrationsdæmpende ekstrahåndtag – med standard-ekstrahåndtag

2,5 2,3 2,5 2,3 2,5 2,4 2,5 2,4 Beskyttelsesklasse /II /II /II /II Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser. GWS ... 18-125 L 18-125 PL 18-125 SL 18-125 SPL 3 601 ... GA3 0.. GA3 1.. GA3 2.. GA3 3.. Støjemissionsværdier bestemt iht. EN 60745-2-3. Værktøjets A-vurderede lydtrykniveau er typisk Lydtrykniveau Lydeffektniveau Usikkerhed K Brug høreværn! dB(A) dB(A)

Samlede vibrationsværdier a

10,0 1,5 4,0 1,5 10,0 1,5 4,0 1,5 10,0 1,5 4,0 1,5 10,0 1,5 4,0 1,5 GWS ... 18-125 L Inox 18-125 PL Inox 18-150 L 18-150 PL 3 601 ... GA4 0.. GA4 1.. GA5 0.. GA5 1.. Støjemissionsværdier bestemt iht. EN 60745-2-3. Værktøjets A-vurderede lydtrykniveau er typisk Lydtrykniveau Lydeffektniveau Usikkerhed K Brug høreværn! dB(A) dB(A)

OBJ_BUCH-3330-001.book Page 89 Tuesday, November 7, 2017 2:23 PM90 | Dansk 1 609 92A 3ZX | (7.11.17) Bosch Power Tools Det svingningsniveau, der er angivet i nærværende instruktio- ner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelast- ningen. Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med forskellige tilbehørsdele, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan sving- ningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan fø- re til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligehol- delse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. Montering Montering af beskyttelsesanordninger Træk stikket ud af stikkontakten, før der udføres arbej- de på el-værktøjet. Bemærk: Opstår brud på slibeskiven under arbejdet eller be- skadiges holdeanordningerne på beskyttelsesskærm/på el- værktøjet, skal el-værktøjet omgående sendes til et autorise- ret værksted, adresser se afsnit „Kundeservice og brugerråd- givning“. Beskyttelseskappe til slibning Sæt beskyttelseskappen 12 på spidelhalsen som vist på billedet. Trekantmarkeringerne på beskyt- telseskappen skal være i overens- stemmelse med de tilsvarende markeringer på gearholdet. Tryk beskyttelseskappen 12 på spindelhalsen, til kanten på be- skyttelseskappen sidder på el-værktøjets flange, og drej be- skyttelseskappen, til den går hør- bart i indgreb. Tilpas beskytteleskappens position 12 i forhold til arbejdets krav. Tryk sikkerhedsarmen 1 opad og drej beskyttelseskap- pen 12 i den ønskede position. Indstil beskyttelseskappen 12 på en sådan måde, at brugeren ikke udsættes for gnistregn. Beskyttelseskappen 12 må kun drejes i forbindelse med en aktivering af sikkerhedsarmen 1! Ellers skal el-værktøjet tages ud af brug og sendes til et autorise- ret serviceværksted. Bemærk: Kodelåsene på beskyttelseskappen 12 sikrer, at el-værktøjet kun kan forsynes med en beskyttelseskappe, som passer til el-værktøjet. Beskyttelseskappe til skæring Brug altid beskyttelseskappen, når der skal skæres i bundede slibemidler 14. Sørg for tilstrækkelig støvopsugning, når der skæres i sten. Beskyttelseskappen til skæring 14 monteres lige som beskyt- telseskappen til slibning 12. Opsugningskappe til skæring med føringsslæde Opsugningskappe til skæring med føringsslæde 21 monteres lige som beskyttelseskappen til slibning 12. Opsugningskappe til slibning Til støvfattig slibning af farver, lakker og plast i forbindelse med hårdmetal-kopskive 9 eller gummibagskiven 17 med sli- beblad 18 kan du bruge opsugningskappen 7. Opsugnings- kappen 7 er ikke beregnet til bearbejdning af metal. Opsugningskappen 7 kan forbindes med en egnet Bosch- støvsuger. Opsugningskappen 7 monteres lige som beskyttelseskappen

12. Børstekransen kan udskiftes.

Ekstrahåndtag Brug altid el-værktøjet med ekstrahåndtaget 5. Skru ekstrahåndtaget 5 ind i gearhovedet på højre eller ven- stre side afhængigt af, hvilket arbejde, de skal udføres. Håndbeskyttelse Montér til arbejde med gummibagskiven 17 eller kop- børsten/skivebørsten/lamelslibeskiven altid håndbe- skyttelsen 16. Fastgør håndbeskyttelsen 16 med ekstrahåndtaget 5. Samlede vibrationsværdier a

6,0 1,5 3,0 1,5 6,0 1,5 3,0 1,5 12,0 1,5 3,0 1,5 12,0 1,5 3,0 1,5 GWS ... 18-125 L Inox 18-125 PL Inox 18-150 L 18-150 PL OBJ_BUCH-3330-001.book Page 90 Tuesday, November 7, 2017 2:23 PMDansk | 91 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) Montering af slibeværktøj Træk stikket ud af stikkontakten, før der udføres arbej- de på el-værktøjet. Tag ikke fat i slibe- og skæreskiver, før de er afkølet. Skiverne bliver meget varme under arbejdet. Rengør slibespindlen 6 og alle dele, der skal monteres. Tryk til fastspænding og løsning af slibeværktøjet på spindel- låsetasten 2 for at justere slibespindlen. Aktivér kun spindellåsetasten, når slibespindlen står stille. Ellers kan el-værktøjet blive beskadiget. Slibe-/skæreskive Overhold målene på slibeværktøjet. Huldiameteren skal pas- se til holdeflangen. Brug hverken adaptere eller reduktions- stykker. Bruges diamant-skæreskiver, skal man være opmærksom på, at drejeretningspilen på diamant-skæreskiven og el-værktø- jets drejeretning stemmer overens (se drejeretningspil på gearhoved). Monteringens rækkefølge ses på den grafiske side. Slibe-/skæreskiven fastgøres ved at åbne spændemøtrikken 10 og spænde den igen med tapnøglen, se afsnit „Hurtigspændemøtrik“. Når slibeværktøjet er monteret, kontrolleres det for korrekt montering og at det kan bevæges frit, før el- værktøjet tændes. Sørg for, at slibeværktøjet ikke ra- ger imod beskyttelsesskærmen eller andre dele. Holdeflangen 8 er forsynet med en kunststofdel (O-ring) i midterkanten. Mangler O-ringen eller er den beska- diget, skal holdeflangen 8 ubetinget er- stattes, før arbejdet fortsættes. Lamelslibeskive Montér altid håndbeskyttelsen 16 til arbejde med la- melslibeskiven. Gummi-slibeskive Montér altid håndbeskyttelsen 16 til arbejde med gum- mibagskiven 17. Monteringens rækkefølge ses på den grafiske side. Skru den runde møtrik 19 på og spænd den med tapnøglen. Kopbørste/skivebørste Montér til arbejde med kopbørsten eller skivebørsten altid håndbeskyttelsen 16. Monteringens rækkefølge ses på den grafiske side. Kopbørsten/skivebørsten skal kunne skrues så meget på sli- bespindlen, at den ligger fast på slibespindelflangen for en- den af slibespindelgevindet. Spænd kopbørsten/skivebør- sten fast med en gaffelnøgle. Lynspændemøtrik Til nemt slibeværktøjsskift uden brug af yderligere værktøj kan du bruge lynspændemøtrikken 11 i stedet for spænde- møtrikken 10. Lynspændemøtrikken 11 må kun bruges til slibe- eller skæreskiver. Brug kun en korrekt, ubeskadiget lynspændemøtrik

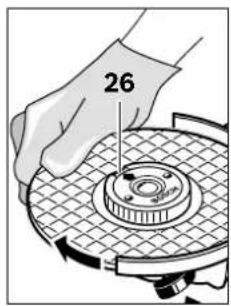

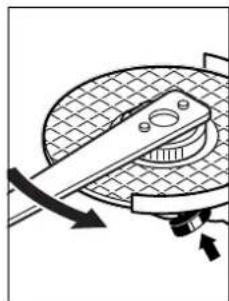

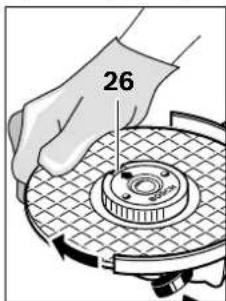

Sørg under påskruningen for, at tekstsiden på lyn- spændemøtrikken 11 ikke peger hen imod slibeskiven; pilen skal pege hen på indeksmærket 26. Tryk på spindel-låsetasten 2 for at justere slibespindlen. Lynspændemøtrikken spæn- des ved at dreje slibeskiven kraftigt mod højre. En korrekt fastgjort, ubeska- diget lynspændemøtrik løs- nes ved at dreje fingerringen mod venstre. Løsne aldrig en fastsidden- de lynspændemøtrik med en tang, men derimod med tapnøglen. Anbring tapnøg- len som vist på billedet. Tilladt slibeværktøj Det er muligt at benytte alt det slibeværktøj, der er nævnt i denne brugsanvisning. Det tilladte omdrejningstal [min

] eller omfangshastigheden [m/s] for det benyttede slibeværktøj skal mindst svare til an- givelserne i tabellen. Læs og overhold derfor det tilladte omdrejningstal eller om- fangshastigheden på slibeværktøjets etiket. max. [mm] [mm] D b d [min

OBJ_BUCH-3330-001.book Page 91 Tuesday, November 7, 2017 2:23 PM92 | Dansk 1 609 92A 3ZX | (7.11.17) Bosch Power Tools Drejning af gearhoved Træk stikket ud af stikkontakten, før der udføres arbej- de på el-værktøjet. Du kan dreje gearhove- det i skridt på 90°. Dette gør det muligt at stille start-stop-kontakten i en særlig praktisk position, når særligt arbejde skal udføres; f.eks. til skæ- ring med opsugnings- kappen med føringsslæ- de 21 eller til venstrehåndede. Drej de 4 skruer helt ud. Sving gearhovedet forsigtigt i den nye position og uden at huset tages af. Drei igen de 4 skruer fast. Støv-/spånudsugning Støv fra materialer som f.eks. blyholdig maling, nogle træ- sorter, mineraler og metal kan være sundhedsfarlige. Be- røring eller indånding af støv kan føre til allergiske reaktio- ner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). As- bestholdigt materiale må kun bearbejdes af fagfolk. – Brug helst en støvopsugning, der egner sig til materia- let. – Sørg for god udluftning af arbejdspladsen. – Det anbefales at bære åndeværn med filterklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de mate- rialer, der skal bearbejdes. Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv. Brug Ibrugtagning Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktø- jets typeskilt. El-værktøj til 230V kan også tilsluttes 220 V. Anvendes el-værktøjet sammen med mobile generatorer, der ikke råder over tilstrækkelige kapacitetsreserver hhv. ikke eg- net spændingsregulering med startstrømsforstærkning, kan kapaciteten reduceres eller atypisk adfærd kan opstå, når el- værktøjet tændes. Kontrollér venligst, om den anvendte generator er egnet, især mht. netspænding og -frekvens. Tænd/sluk For at spare på energien bør du kun tænde for el-værktøjet, når du bruger det. Skub til ibrugtagning af el-værktøjet start-stop-kontakten 4 frem og tryk herefter på den. Til fastholdelse af den nedtrykkede start-stop-kontakt 4 skubbes start-stop-kontakten 4 videre frem. El-værktøjet slukkes ved at slippe start-stop-kontakten 4 el- ler hvis den er fastlåst, trykkes start-stop-kontakten 4 kort, før den slippes. Kontaktmodel uden lås (til specielle lande): Skub til ibrugtagning af el-værktøjet start-stop-kontakten 4 frem og tryk herefter på den. El-værktøjet slukkes ved at slippe start-stop-kontakten 4. Kontrollér slibeværktøjet, før det tages i brug. Slibe- værktøjet skal være korrekt monteret og skal kunne ro- tere frit. Gennemfør en prøvekørsel i mindst 1 minut uden belastning. Brug ikke beskadiget, ikke rundt eller vibrerende slibeværktøj. Beskadiget slibeværktøj kan revne og føre til kvæstelser. Tilbageslagsfrakobling Falder omdrejningstallet pludseligt (f. eks. fordi skæreskiven blokeres), afbrydes strømtilførslen elektronisk til motoren. Til ibrugtagning igen stilles start-stop-kon- takten 4 i den frakoblede position, og el-værktøjet tændes igen. Elektrisk beskyttelse mod genindkobling Elektrisk beskyttelse mod genindkobling forhindrer en ukon- trolleret start af el-værktøjet efter afbrydelse af strømtilførs- len. Til ibrugtagning igen stilles start-stop-kontakten 4 i den fra- koblede position, og el-værktøjet tændes igen. Startstømsbegrænsning Den elektroniske startstrømsbegrænsning begrænser ydel- sen, når el-værktøjet tændes, og muliggør driften til en 16 A-sikring.

OBJ_BUCH-3330-001.book Page 92 Tuesday, November 7, 2017 2:23 PMDansk | 93 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) Bemærk: Kører el-værktøjet med fuldt omdrejningstal umid- delbart efter start, fungerer startstrømbegrænsningen, den elektriske beskyttelse mod genindkobling og tilbageslagsfra- koblingen ikke. El-værktøjet skal omgående sendes til et auto- riseret værksted, adresser se afsnit „Kundeservice og bruger- rådgivning“. Konstantelektronik Konstantelektronik holder det indstillede omdrejningstal mel- lem ubelastet og belastet tilstand næsten konstant. Indstilling af omdrejningstal (GWS 18-125 SL/GWS 18-125 SPL) Stillehjulet til indstilling af omdrejningstallet 3 bruges til at indstille det nødvendige omdrejningstal – også under driften. Angivelserne i efterfølgende tabel er anbefalede værdier. De angivne værdier for hastighedstrin er vejledende værdier. Den tilladte hastighed for indsatsværktøjet skal være mindst lige så høj som den max. hastighed, der er angi- vet på el-værktøjet. Tilbehør, der drejer hurtigere end til- ladt, kan blive ødelagt eller flyve omkring. Arbejdsvejledning Vær forsigtig, når der skal slidses i bærende vægge, se afsnit „Statiske forskrifter“. Spænd emnet, hvis det ikke ligger sikkert vha. sin egenvægt. Belast ikke el-værktøjet så meget, at det standser. Lad el-værktøjet køre i tomgang i et par minutter efter stærk belastning, så indsatsværktøjet kan køle af. Tag ikke fat i slibe- og skæreskiver, før de er afkølet. Skiverne bliver meget varme under arbejdet. El-værktøjet må ikke benyttes med en skærestander. Skrubslibning Anvend aldrig skæreskiver til skrubslibning. Med en arbejdsvinkel på 30° til 40° fås det bedste arbejdsre- sultat i forbindelse med skrubslibning. Bevæg el-værktøjet frem og tilbage med jævnt tryk. Derved bliver emnet ikke for varmt, misfarvning undgås, og el-værktøjet efterlader ingen riller på emnet. Lamelslibeskive Lamelslibeskiven (tilbehør) kan også benyttes til at bearbejde bølgede overflader og profiler. Lamelslibeskiver har en væsentlig længere levetid, lavere støjniveau og lavere slibetemperaturer end almindelige slibe- skiver. Skæring i metal Brug altid beskyttelseskappen, når der skal skæres i bundede slibemidler 14. Gennemskæring skal gennemføres med jævn fremføring, der passer til det materiale, der skal bearbejdes. Udsæt ikke skæ- reskiven for tryk, sørg for, at den hverken kommer i klemme eller oscillerer. Forsøg ikke at bremse udløbende skæreskiver ved at trykke mod dem i siden. El-værktøjet skal altid føres i modløbet. Ellers er der fare for, at det trykkes ukontrolleret ud af snittet. Profiler og firkantede rør skal helst skæres over på det sted, hvor tværsnittet er mindst. Skæring i sten Sørg for tilstrækkelig støvopsugning, når der skæres i sten. Brug beskyttelsesmaske. Materiale Anvendelse Indsatsværktøj Position stillehjul 3 Metal Fjerne farve Slibeblad 2 – 3 Træ, metal Børste, fjerne rust Kopbørste, slibeblad 3 Metal, sten Slibe Slibeskive 4 – 6 Metal Skrubslibe Slibeskive 6 Sten Gennemskære Skæreskive og føringsslæde (sten kan kun gennemskæres med føringsslæde)

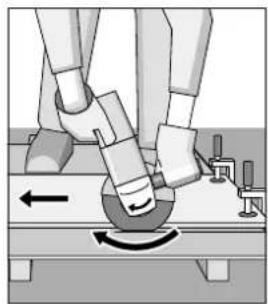

Metal Gennemskære Skæreskive 6 Trin hastig- hedsforvalg GWS 18-125 ... [min
