KASUTUSJUHEND GWS 18150 PL Professional BOSCH

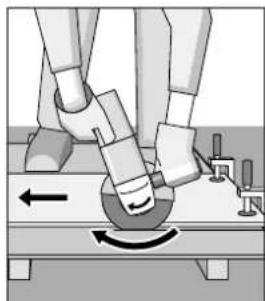

OBJ_BUCH-3330-001.book Page 292 Tuesday, November 7, 2017 2:23 PMHrvatski | 293 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) Gruba obrada brušenjem Ne koristite nikada brusne ploče za rezanje za grubo brušenje. Sa postavnim kutom od 30° do 40° dobit ćete kod grubog brušenja najbolji radni rezultat. Električni alat pomičite uz umjereni pritisak amo-tamo. Na taj se način izradak neće za- grijati, neće promijeniti boju i neće na njemu ostati brazde. Lepezasta brusna ploča Sa lepezastom brusnom pločom (pribor) možete obrađivati i zaobljene površine i profile. Lepezaste brusne ploče imaju bitno dulji vijek trajanja, stvara- ju manju buku i manje se zagrijavaju kod brušenja, u odnosu na uobičajene brusne ploče. Rezanje metala Kod rezanja sa kompozitnim brusnim sredstvima za re- zanje koristite uvijek štitnik za rezanje 14. Kod rezanja brusnim pločama za rezanje treba raditi sa umje- renim posmakom prilagođenim materijalu. Ne djelujte nika- kvim pritiskom na brusnu ploču za rezanje niti oscilirajte. Brusnu ploču za rezanje koja se inercijski zaustavlja ne kočite bočnim pritiskom. Električni alat mora se uvijek voditi protuhod- no. Međutim postoji opasnost da se nekon- trolirano istisne iz reza. Kod rezanja profila i četverokutnih cijevi najbolje je da stavite na najmanji presjek. Rezanje kamena Kod rezanja kamena treba osigurati zadovoljavajuće odsisavanje prašine. Nosite zaštitnu masku protiv prašine. Električni alat se smije koristiti samo za suho reza- nje/suho brušenje. Za rezanje kamena najbolje je koristiti dijamantne ploče za re- zanje. Kod primjene usisne haube za rezanje sa vodilicama 21, mora se koristiti odobreni usisavač za usisavanje prašine kamena. Bosch za to nudi prikladne usisavače prašine. Uključite električni alat i stavite ga na izradak sa prednjim dijelom vodili- ca. Pomičite električni alat sa umjerenim po- smakom prilagođenim obrađivanom materija- lu. Kod rezanja posebno tvrdih materijala, npr. betona sa velikim sadržajem šljunka, dijamantna ploča za rezanje bi se mogla pregrijati i zbog toga oštetiti. Na to ukazuje vijenac iskri koji se okreće sa dijamantnom pločom za rezanje. U tom slučaju prekinite postupak rezanja i ostavite dijaman- tnu ploču za rezanje da u svrhu hlađenja kraće vrijeme radi pri praznom hodu kod maksimalnog broja okretaja. Osjetno slabljenje napredovanja rada i rotirajući vijenac iskri predstavljaju znak zatupljenja dijamantne ploče za rezanje. Ona se može ponovno naoštriti kratkim rezovima u abraziv- nom materijalu, npr. krečnopješčaniku. Napomene za statiku Prorezivanje nosivih zidovima podliježe normi DIN 1053 dio 1 ili važećim propisima dotične zemlje. Ovih se propisa treba neizostavno pridržavati. Prije početka rada savjetujte se sa odgovornim statičarom, arhitektima ili ovlaštenim rukovodstvom gradilišta. Održavanje i servisiranje Održavanje i čišćenje Prije svih radova na električnom alatu izvucite mrežni utikač iz utičnice. Električni alat i otvore za hlađenje održavajte čistim ka- ko bi se moglo dobro i sigurno raditi. Kod ekstremnih uvjeta primjene po mogućnosti uvijek treba koristiti usisni uređaj. Često ispuhavajte otvore za hlađenje i predspojite zaštitnu sklopku struje kvara (PRCD). Kod obrade metala vodljiva prašina se može na- kupiti unutar električnog alata. To može negativno utjecati na zaštitnu izolaciju električnog alata. Ako je potrebna zamjena priključnog kabela, tada je treba pro- vesti u Bosch servisu ili u ovlaštenom servisu za Bosch elek- trične alate, kako bi se izbjeglo ugrožavanje sigurnosti. Pažljivo uskladištite i postupajte sa priborom. Servisiranje i savjetovanje o primjeni Ovlašteni servis će odgovoriti na vaša pitanja o popravcima i održavanju vašeg proizvoda te o rezervnim dijelovima. Pove- ćane crteže i informacije o rezervnim dijelovima možete naći na adresi: www.bosch-pt.com Bosch tim za savjetovanje o primjeni rado će vam pomoći od- govorom na pitanja o našim proizvodima i priboru. OBJ_BUCH-3330-001.book Page 293 Tuesday, November 7, 2017 2:23 PM294 | Eesti 1 609 92A 3ZX | (7.11.17) Bosch Power Tools Za slučaj povratnih upita ili naručivanja rezervnih dijelova, molimo vas neizostavno navedite 10-znamenkasti kataloški broj sa tipske pločice proizvoda. Hrvatski Robert Bosch d.o.o PT/SHR-BSC Kneza Branimira 22 10040 Zagreb Tel.: +385 12 958 051 Fax: +385 12 958 050 E-Mail: RBKN-bsc@hr.bosch.com www.bosch.hr Bosnia Elektro-Servis Vl. Mehmed Nalić Dzemala Bijedića bb 71000 Sarajevo Tel./Fax: +387 33454089 E-Mail: bosch@bih.net.ba Zbrinjavanje Električni alat, pribor i ambalažu treba dovesti na ekološki pri- hvatljivu ponovnu primjenu. Električne alate ne bacajte u kućni otpad! Samo za zemlje EU: Prema Europskim smjernicama 2012/19/EU za električne i elektroničke stare uređaje, električni alati koji više nisu upora- bivi moraju se odvojeno sakupiti i dovesti na ekološki prihvat- ljivu ponovnu primjenu. Zadržavamo pravo na promjene. Eesti Ohutusnõuded Üldised ohutusjuhised Kõik ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edasiseks kasutami- seks hoolikalt alles. Allpool kasutatud mõiste „Elektriline tööriist“ käib võrgutoi- tega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta. Ohutusnõuded tööpiirkonnas Töökoht peab olema puhas ja hästi valgustatud. Tööko- has valitsev segadus ja hämarus võib põhjustada õnnetusi. Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised isikud töökohast eema. Kui Teie tähelepanu kõr- vale juhitakse, võib seade Teie kontrolli alt väljuda. Elektriohutus Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge ka- sutage kaitsemaandusega elektriliste tööriistade pu- hul adapterpistikuid. Muutmata pistikud ja sobivad pisti- kupesad vähendavad elektrilöögi saamise riski. Vältige kehakontakti maandatud pindadega, nagu to- rud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi oht suurem. Hoidke seadet vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. Ärge kasutage toitejuhet otstarvetel, milleks see ei ole ette nähtud, näiteks elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmba- miseks. Hoidke toitejuhet kuumuse, õli, teravate ser- vade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu. Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud ka- sutada ka välistingimustes. Välistingimustes kasuta- miseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. Kui elektrilise tööriista kasutamine niiskes keskkon- nas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu. Inimeste turvalisus Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasu- tage elektrilist tööriista, kui olete väsinud või uimasti- te, alkoholi või ravimite mõju all. Hetkeline tähelepane- matus seadme kasutamisel võib põhjustada tõsiseid vigastusi. Kandke isikukaitsevahendeid ja alati kaitseprille. Isiku- kaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kandmine – sõltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste ohtu. Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme kül- ge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrili- se tööriista kandmisel sõrme lülitil või ühendate voo- luvõrku sisselülitatud seadme, võivad tagajärjeks olla õn- netused. Enne elektrilise tööriista sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. Vältige ebatavalist kehaasendit. Võtke stabiilne töö- asend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. TÄHELEPANU OBJ_BUCH-3330-001.book Page 294 Tuesday, November 7, 2017 2:23 PMEesti | 295 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liiku- vatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on sead- mega ühendatud ja et neid kasutatakse õigesti. Tolmu- eemaldusseadise kasutamine vähendab tolmust põhjusta- tud ohte. Elektriliste tööriistade hoolikas käsitsemine ja kasutamine Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrili- se tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatus- abinõu väldib elektrilise tööriista soovimatut käivitamist. Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas. Ärge laske seadet kasutada isi- kutel, kes seadet ei tunne või pole siintoodud juhiseid lugenud. Asjatundmatute isikute käes on elektrilised töö- riistad ohtlikud. Hoolitsege seadme eest korralikult. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini. Veenduge, et seadme detailid ei ole murdunud või kah- justatud määral, mis mõjutab seadme töökindlust. Las- ke kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hool- datud elektrilised tööriistad. Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hool- datud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele ning nii, nagu konk- reetse seadmetüübi jaoks ette nähtud. Arvestage see- juures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi. Teenindus Laske elektrilist tööriista parandada ainult kvalifitsee- ritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate püsivalt seadme ohutu töö. Ohutusnõuded nurklihvmasinate kasutamisel Ühised ohutusnõuded lihvimisel, liivapaberiga lihvimisel, traatharjadega töötlemisel ja lõikamisel Elektriline tööriist on ette nähtud lihvimiseks, liivapa- beriga lihvimiseks, traatharjaga töötlemiseks ja lõika- miseks. Pidage kinni kõikidest hoiatustest, juhistest, joonistest ja andmetest, mis on elektrilise tööriistaga kaasas. Järgnevalt toodud juhiste eiramine võib põhjusta- da elektrilöögi, tulekahju ja/või raskeid vigastusi. See elektriline tööriist ei sobi poleerimiseks. Elektrilise tööriista kasutamine otstarbel, milleks see ei ole ette näh- tud, on ohtlik ja võib põhjustada vigastusi. Ärge kasutage tarvikuid, mida ei ole tootja selle elekt- rilise tööriista jaoks ette näinud ega soovitanud. Asja- olu, et saate tarvikud oma seadme külge kinnitada, ei taga veel seadme ohutut tööd. Kasutatava tarviku lubatud pöörlemiskiirus peab ole- ma vähemalt sama suur nagu elektrilise tööriista mak- simaalne pöörete arv. Lubatud kiirusest kiiremini pöörlev tarvik võib puruneda ning selle tükid võivad laiali paiskuda. Tarviku välisläbimõõt ja paksus peavad vastama elekt- rilise tööriista mõõtmetele. Valede mõõtmetega tarvi- kuid ei kata kaitsekate piisaval määral, mistõttu võivad need kontrolli alt väljuda. Keermestatud sabaga tarvikud peavad spindli keerme- ga täpselt sobima. Flantsi abil monteeritavate tarviku- te puhul peab tarviku siseava läbimõõt vastama flantsi siseava läbimõõdule. Elektrilise tööriista külge täpselt ja tugevalt kinnitamata tarvikud pöörlevad ebaühtlaselt, vib- reerivad tugevasti ja võivad põhjustada kontrolli kaotuse tööriista üle. Ärge kasutage vigastatud tarvikuid. Iga kord enne ka- sutust kontrollige tarvikuid, näiteks lihvkettaid ja lihv- taldu pragude või kulumise suhtes, traatharju lahtiste või murdunud traatide suhtes. Kui seade või tarvik ku- kub maha, siis veenduge, et see ei ole vigastatud, või kasutage vajaduse korral vigastamata tarvikut. Kui ole- te tarviku üle vaadanud ja kohale asetanud, laske sead- mel ühe minuti jooksul töötada maksimaalsetel pööre- tel. Seejuures ärge asetsege pöörleva tarvikuga ühel tasandil ja veenduge, et seda ei tee ka läheduses viibi- vad inimesed. Selle katseaja jooksul vigastatud tarvikud üldjuhul purunevad. Kandke isikukaitsevahendeid. Kasutage vastavalt ka- sutusotstarbele näomaski, silmakaitset või kaitsepril- le. Vajaduse korral kandke tolmukaitsemaski, kuulmis- kaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste osakeste eest. Silmad peavad olema kaitstud seadme kasutamisel eralduvate võõrkehade eest. Tolmu- või hingamisteede kaitsemaskid peavad filtreerima kasutamisel tekkiva tol- mu. Pikaajaline vali müra võib kahjustada kuulmist. Veenduge, et teised inimesed on tööpiirkonnast ohu- tus kauguses. Igaüks, kes tööpiirkonda siseneb, peab kandma isikukaitsevahendeid. Tooriku või tarviku mur- dunud tükid võivad eemale paiskuda ja põhjustada vigastu- si ka väljaspool otsest tööpiirkonda. Kui teostate töid, mille puhul tarvik võib tagada varja- tud elektrijuhtmeid või seadme enda toitejuhet, hoidke seadet ainult isoleeritud käepidemetest. Kontakt pinge all oleva elektrijuhtmega võib pingestada seadme metall- osad ja põhjustada elektrilöögi. OBJ_BUCH-3330-001.book Page 295 Tuesday, November 7, 2017 2:23 PM296 | Eesti 1 609 92A 3ZX | (7.11.17) Bosch Power Tools Hoidke toitejuhe pöörlevatest tarvikutest eemal. Kont- rolli kaotusel seadme üle tekib toitejuhtme läbilõikamise või kaasahaaramise oht ning Teie käsi võib pöörleva tarvi- kuga kokku puutuda. Ärge pange seadet käest enne, kui seadme spindel on täielikult seiskunud. Pöörlev tarvik võib aluspinnaga kok- ku puutuda, mille tagajärjeks võib olla kontrolli kaotus seadme üle. Seadme transportimise ajal ärge laske seadmel tööta- da. Teie rõivad võivad pöörleva tarvikuga juhuslikult kokku puutuda ning tarvik võib tungida Teie kehasse. Puhastage regulaarselt seadme ventilatsiooniavasid. Mootori ventilaator tõmbab tolmu korpusesse, kuhjuv me- tallitolm võib põhjustada elektrilisi ohte. Ärge kasutage seadet kergestisüttivate materjalide lä- heduses. Sädemete tõttu võivad need materjalid süttida. Ärge kasutage tarvikuid, mille puhul tuleb kasutada ja- hutusvedelikke. Vee või teiste jahutusvedelike kasutami- ne võib põhjustada elektrilöögi. Tagasilöök ja asjaomased ohutusnõuded Tagasilöök on kinnikiilduvast tarvikust, näiteks lihvkettast, lihvtallast, traatharjast vmt tingitud järsk reaktsioon. Kinni- kiildumine põhjustab tarviku järsu seiskumise. Selle taga- järjel liigub seade kontrollimatult tarviku pöörlemissuunale vastupidises suunas. Kui näiteks lihvketas toorikus kinni kiildub, võib tagajärjeks olla tagasilöök või lihvketta murdumine. Lihvketas liigub sõltuvalt ketta pöörlemissuunast kas seadme kasutaja poole või kasutajast eemal. Seejuures võivad lihvkettad ka murduda. Tagasilöök on seadme ebaõige kasutamise või valede töö- võtete tagajärg. Seda saab vältida, rakendades järgnevalt kirjeldatud sobivaid ettevaatusabinõusid. Hoidke seadet tugevasti kinni ja viige oma keha ja käed asendisse, milles saate tagasilöögijõududele vastu as- tuda. Suurima kontrolli saavutamiseks tagasilöögijõu- dude või reaktsioonimomentide üle kasutage alati lisa- käepidet, kui see on olemas. Seadme kasutaja suudab sobivaid ettevaatusabinõusid rakendades tagasilöögi- ja reaktsioonijõudusid kontrollida. Ärge viige oma kätt kunagi pöörlevate tarvikute lähe- dusse. Tagasilöögi puhul võib tarvik liikuda üle Teie käe. Vältige oma kehaga piirkonda, kuhu seade tagasilöögi puhul liigub. Tagasilöök viib seadme lihvketta liikumissuu- nale vastupidises suunas. Eriti ettevaatlikult töötage nurkade, teravate servade jmt piirkonnas. Hoidke ära tarvikute tagasipõrkumine toorikult ja kinnikiildumine. Pöörlev tarvik kaldub nurka- des, teravates servades ja tagasipõrkumise korral kinni kiilduma. See põhjustab kontrolli kaotuse seadme üle või tagasilöögi. Ärge kasutage kett- ega hammastatud saeketast. Selli- sed tarvikud põhjustavad tihti tagasilöögi või kontrolli kao- tuse seadme üle. Spetsiifilised ohutusnõuded lihvimisel ja lõikamisel Kasutage üksnes elektrilise tööriista jaoks ette nähtud lihvimistarvikut ja selle lihvimistarviku jaoks ette näh- tud kettakaitset. Lihvimistarvikuid, mis ei ole elektrilise tööriista jaoks ette nähtud, ei kata kettakaitse piisavalt ning seetõttu on need ohtlikud. Nõgusa keskosaga lihvkettad tuleb paigaldada nii, et nende pind ei ulatu kettakaitse serva tasandist kõrge- male. Valesti paigaldatud lihvketas, mis ulatub kettakaitse servast kõrgemale, ei ole kettakaitsega piisaval määral kaetud. Kettakaitse peab olema elektrilise tööriista külge tuge- vasti kinnitatud ja maksimaalse turvalisuse tagami- seks olema välja reguleeritud nii, et see katab suure- mat osa lõikekettast. Kettakaitse aitab kasutajat kaitsta murdunud tükkide eest, lihvkettaga juhusliku kokkupuute eest ning sädemete eest, mis võivad süüdata kasutaja rõi- vad. Lihvimistarvikuid tohib kasutada üksnes soovitatud kasutusotstarvetel. Näiteks: Ärge kunagi kasutage lih- vimiseks lõikeketta külgpinda. Lõikekettad on ette näh- tud materjali lõikamiseks ketta servaga. Külgsuunas raken- datavate jõudude toimel võivad need kettad puruneda. Kasutage valitud lihvketta jaoks alati õige suuruse ja kujuga ning vigastamata seibi. Sobivad seibid kaitsevad lihvketast ja vähendavad lihvketta purunemise ohtu. Lõike- ketaste seibid võivad lihvketaste seibidest erineda. Ärge kasutage suuremate elektriliste tööriistade kulu- nud lihvkettaid. Suuremate elektriliste tööriistade lihv- kettad ei ole ette nähtud kasutamiseks väiksemate sead- mete kõrgematel pööretel ja võivad puruneda. Täiendavad spetsiifilised ohutusnõuded lõikamiseks Vältige lõikeketta kinnikiildumist või liiga suurt raken- datavat survet. Ärge tehke liiga sügavaid lõikeid. Lõike- ketta ülekoormamine suurendab selle koormust ja kaldu- vust kinnikiildumisele ning sellega tagasilöögi või lihvketta purunemise ohtu. Vältige pöörleva lõikeketta ette ja taha jäävat piirkon- da. Kui juhite lõikeketast toorikus endast eemale, võib sea- de tagasilöögi korral koos pöörleva kettaga otse Teie suu- nas paiskuda. Kui lõikeketas kinni kiildub või kui Te töö katkestate, lülitage seade välja ja hoidke seda paigal, kuni ketas on täielikult seiskunud. Ärge kunagi püüdke veel pöörle- vat lõikeketast lõikejoonest välja tõmmata, vastasel korral võib tekkida tagasilöök. Tehke kindlaks kinnikiil- dumise põhjus ja kõrvaldage see. Ärge lülitage seadet sisse seni, kuni see on veel toori- kus. Laske lõikekettal kõigepealt saavutada maksi- maalpöörded, enne kui lõiget ettevaatlikult jätkate. Vastasel korral võib ketas kinni kiilduda, toorikust välja hü- pata või tagasilöögi põhjustada. Toestage plaadid või suured toorikud, et vähendada kinnikiildunud lõikekettast tingitud tagasilöögi ohtu. Suured toorikud võivad omaenda kaalu tõttu läbi paindu- da. Toorik peab olema toestatud mõlemalt poolt, nii lõike- joone lähedalt kui ka servast. OBJ_BUCH-3330-001.book Page 296 Tuesday, November 7, 2017 2:23 PMEesti | 297 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) Olge eriti ettevaatlikult uputuslõigete tegemisel sein- tesse või teistesse varjatud objektidesse. Uputatav lõi- keketas võib gaasi- või veetorude, elektrijuhtmete või teis- te objektide tabamisel põhjustada tagasilöögi. Spetsiifilised ohutusnõuded liivapaberiga lihvimisel Ärge kasutage liiga suurte mõõtmetega lihvpabereid, juhinduge tootja andmetest lihvpaberi suuruse kohta. Üle lihvtalla ulatuvad lihvpaberid võivad põhjustada vigas- tusi, samuti lihvpaberi kinnijäämist, rebenemist või tagasi- lööki. Spetsiifilised ohutusjuhised traatharjade kasutamisel Pidage silmas, et traatharjadest eraldub traaditükke ka tavapärasel kasutamisel. Ärge rakendage liiga tuge- vat survet. Eemalepaiskuvad traaditükid võivad läbi õhu- keste riiete Teie kehasse tungida. Kettakaitse kasutamisel vältige kettakaitse ja traat- harja kokkupuute võimalust. Taldrik- ja kaussharjade lä- bimõõt võib rakendatava surve ja tsentrifugaaljõudude toi- mel suureneda. Täiendavad ohutusnõuded Kandke kaitseprille. Varjatult paiknevate elektrijuhtmete, gaasi- või veeto- rude avastamiseks kasutage sobivaid otsimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustus- firma poole. Kokkupuutel elektrijuhtmetega tekib tulekah- ju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamine põhjustab mate- riaalse kahju ja võib tekitada elektrilöögi. Vabastage lüliti (sisse/välja) ja viige see väljalülitatud asendisse, kui vooluvarustus näiteks elektrikatkestu- se või toitepistiku pistikupesast väljatõmbamise tõttu katkeb. See takistab seadme kontrollimatut taaskäi- vitamist. Ärge puudutage lihv- ja kõikekettaid enne, kui need on jahtunud. Kettad lähevad töötamisel väga kuumaks. Kinnitage töödeldav toorik. Kinnitusseadmete või kruus- tangidega kinnitatud toorik püsib kindlamalt kui käega hoi- des. Seadme ja selle funktsioonide kirjeldus Kõik ohutusnõuded ja juhised tuleb läbi lu- geda. Ohutusnõuete ja juhiste eiramise taga- järjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Avage kokkuvolditud lehekülg, millel on toodud joonised seadme kohta, ja jätke see kasutusjuhendi lugemise ajaks lah- ti. Nõuetekohane kasutamine Elektriline tööriist on ette nähtud metalli ja kivi kuivlõikami- seks, -lihvimiseks ja -harjamiseks. Seotud lihvimistarvikutega lõikamiseks tuleb kasutada spet- siaalset kettakaitset lõikamiseks. Kivi lõikamisel tuleb tagada piisav tolmueemaldus. Lubatud lihvimistarvikuid kasutades saab seadet kasutada lii- vapaberiga lihvimiseks. Seadme osad Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid. 1 Kettakaitse vabastushoob 2 Spindlilukustusnupp 3 Pöörete arvu regulaator (GWS 18-125 SL/GWS 18-125 SPL) 4 Lüliti (sisse/välja) 5 Lisakäepide (isoleeritud haardepind) 6 Spindel 7 Tolmu ärajuhtiv kate lihvimiseks* 8 Alusseib koos O-rõngaga 9 Kõvasulammetallist ketas* 10 Kinnitusmutter 11 Kiirkinnitusmutter * 12 Kettakaitse lihvimiseks 13 Lihvketas* 14 Kettakaitse lõikamiseks* 15 Lõikeketas* 16 Käekaitse* 17 Kummist lihvtald* 18 Lihvpaber* 19 Ümar mutter* 20 Kausshari* 21 Tolmu ärajuhtiva kattega varustatud juhtraam* 22 Teemantlõikeketas* 23 Käepide (isoleeritud haardepind) 24 Lihvimisspindli pöörlemissuuna nool 25 Teemantkroonpuur* *Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvi- kute täieliku loetelu leiate meie lisatarvikute kataloogist. OBJ_BUCH-3330-001.book Page 297 Tuesday, November 7, 2017 2:23 PM298 | Eesti 1 609 92A 3ZX | (7.11.17) Bosch Power Tools Tehnilised andmed Nurklihvmasin GWS ... 18-125 L 18-125 PL 18-125 SL 18-125 SPL Tootenumber 3 601 ... GA3 0.. GA3 1.. GA3 2.. GA3 3.. Nimivõimsus W 1800 1800 1800 1800 Väljundvõimsus W 1145 1145 1145 1145 Nimipöörded min

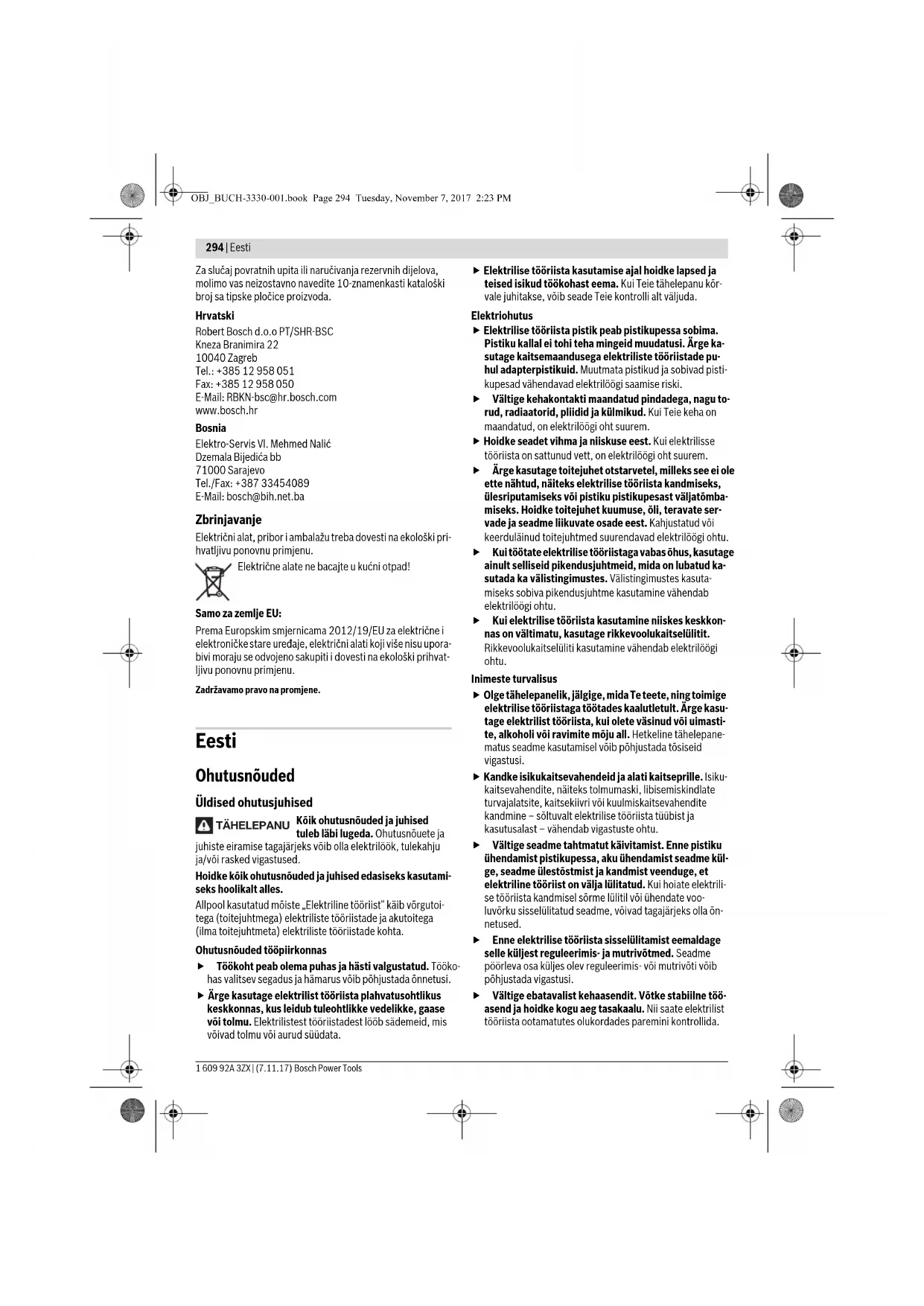

Pöörete arv reguleeritav vahemikus min

– – 2800 – 12000 2800–12000 max lihvketta läbimõõt mm 125 125 125 125 Spindli keere M 14 M 14 M 14 M 14 Spindli keerme max pikkus mm 22 22 22 22 Väljalülitumine tagasilöögi korral

Käivitusvoolupiiraja

Pöörete arvu reguleerimine

Kaal EPTA-Procedure 01:2014 järgi – vibratsiooni summutava lisakäepidemega – standardse lisakäepidemega

2,5 2,3 2,5 2,3 2,5 2,3 2,5 2,3 Kaitseaste /II /II /II /II Andmed kehtivad nimipingel [U] 230V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda. Nurklihvmasin GWS ... 18-125 L Inox 18-125 PL Inox 18-150 L 18-150 PL Tootenumber 3 601 ... GA4 0.. GA4 1.. GA5 0.. GA5 1.. Nimivõimsus W 1800 1800 1800 1800 Väljundvõimsus W 1145 1145 1145 1145 Nimipöörded min

Pöörete arv reguleeritav vahemikus min

max lihvketta läbimõõt mm 125 125 150 150 Spindli keere M 14 M 14 M 14 M 14 Spindli keerme max pikkus mm 22 22 22 22 Väljalülitumine tagasilöögi korral

Käivitusvoolupiiraja

Pöörete arvu reguleerimine

Kaal EPTA-Procedure 01:2014 järgi – vibratsiooni summutava lisakäepidemega – standardse lisakäepidemega

2,5 2,3 2,5 2,3 2,5 2,4 2,5 2,4 Kaitseaste /II /II /II /II Andmed kehtivad nimipingel [U] 230V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda. OBJ_BUCH-3330-001.book Page 298 Tuesday, November 7, 2017 2:23 PMEesti | 299 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) Andmed müra/vibratsiooni kohta Käesolevas juhendis esitatud vibratsioonitase on mõõdetud standardi EN 60745 kohase mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemi- seks. See sobib ka vibratsiooni esialgseks hindamiseks. Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasu- tamisel ettenähtud töödeks. Kui elektrilist tööriista kasutatak- se muudeks töödeks, kui kasutatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase olla siiski teistsugune. Sellest tingituna võib vibratsioon olla tööperioo- dil tervikuna tunduvalt suurem. Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka ae- ga, mil seade oli välja lülitatud või küll sisse lülitatud, kuid te- gelikult tööle rakendamata. Sellest tingituna võib vibratsioon olla tööperioodil tervikuna tunduvalt väiksem. Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökor- raldus. Montaaž Kaitseseadiste paigaldus Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Märkus: Juhul kui lihvketas töötamise ajal murdub või kui ket- takaitse/elektrilise tööriista kinnitusseadised saavad viga, tu- leb elektriline tööriist toimetada kohe parandustöökotta, mil- le aadress on toodud punktis „Klienditeenindus ja müügijärgne nõustamine“. GWS ... 18-125 L 18-125 PL 18-125 SL 18-125 SPL 3 601 ... GA3 0.. GA3 1.. GA3 2.. GA3 3.. Müratase määratud kooskõlas standardiga EN 60745-2-3. Seadme A-karakteristikuga mõõdetud müratase on üldjuhul Helirõhu tase Müravõimsuse tase Mõõtemääramatus K Kandke kuulmiskaitsevahendeid! dB(A) dB(A)

(kolme telje vektorsumma) ja mõõtemääramatus K, kindlaks tehtud kooskõ- las standardiga EN 60745-2-3: Pinna lihvimisel:

Lihvpaberiga lihvimisel:

10,0 1,5 4,0 1,5 10,0 1,5 4,0 1,5 10,0 1,5 4,0 1,5 10,0 1,5 4,0 1,5 GWS ... 18-125 L Inox 18-125 PL Inox 18-150 L 18-150 PL 3 601 ... GA4 0.. GA4 1.. GA5 0.. GA5 1.. Müratase määratud kooskõlas standardiga EN 60745-2-3. Seadme A-karakteristikuga mõõdetud müratase on üldjuhul Helirõhu tase Müravõimsuse tase Mõõtemääramatus K Kandke kuulmiskaitsevahendeid! dB(A) dB(A)

(kolme telje vektorsumma) ja mõõtemääramatus K, kindlaks tehtud kooskõ- las standardiga EN 60745-2-3: Pinna lihvimisel:

Lihvpaberiga lihvimisel:

6,0 1,5 3,0 1,5 6,0 1,5 3,0 1,5 12,0 1,5 3,0 1,5 12,0 1,5 3,0 1,5 OBJ_BUCH-3330-001.book Page 299 Tuesday, November 7, 2017 2:23 PM300 | Eesti 1 609 92A 3ZX | (7.11.17) Bosch Power Tools Kettakaitse lihvimiseks Asetage kettakaitse 12 vastavalt joonisele spindlikaelale. Ketta- kaitsmel olevad kolmnurksed märgid peavad asuma seadmel olevate vastavate märkidega ko- hakuti. Suruge kettakaitset 12 spindli- kaelale, kuni kettakaitse on kind- lalt kohal, ja keerake kettakaitset, kuni see kuuldavalt kohale fiksee- rub. Reguleerige kettakaitse 12 asen- dit vastavalt antud tööoperatsioo- ni nõudmistele. Lükake vabastushoob 1 üles ja pöörake ketta- kaitse 12 soovitud asendisse. Reguleerige kettakaitse 12 nii, et sädemed ei lenda seadme kasutaja poole. Kettakaitse 12 pööramine tohib olla võimalik ainult ju- hul, kui kasutatakse vabastushooba 1! Vastasel korral on seadme edasine kasutamine keelatud ja seade tuleb toimetada parandustöökotta. Märkus: Kettakaitse 12 koodnukid tagavad, et monteerida saab vaid antud seadme jaoks sobivat kettakaitset. Kettakaitse lõikamiseks Seotud lihvimistarvikutega lõikamisel kasutage alati kettakaitset lõikamiseks 14. Kivi lõikamisel tagage piisav tolmueemaldus. Lõikamiseks ette nähtud kettakaitse 14 paigaldatakse sama- moodi nagu lihvimiseks ette nähtud kettakaitse 12. Tolmu ärajuhtiva kattega varustatud juhtraam Tolmu ärajuhtiva kattega varustatud juhtraam 21 paigaldatak- se samamoodi nagu lihvimiseks ette nähtud kettakaitse 12. Tolmu ärajuhtiv kate lihvimiseks Värvi, laki ja plastmaterjalide tolmuvabaks lihvimiseks kõva- sulammetallist ketta 9 või kummist lihvtalla 17 ja lihvpaberi 18 abil võib kasutada tolmu ärajuhtivat katet 7. Tolmu ärajuh- tiv kate 7 ei sobi metalli töötlemiseks. Tolmu ärajuhtiva katte 7 külge võib ühendada sobiva Boschi tolmuimeja. Tolmu ärajuhtiv kate 7 monteeritakse samamoodi nagu ketta- kaitse 12. Harjasvöö on vahetatav. Lisakäepide Kasutage seadet alati koos lisakäepidemega 5. Kinnitage lisakäepide 5 sõltuvalt tööoperatsioonist seadme paremale või vasakule küljele. Käekaitse Kummist lihvtalla 17 või kaussharja/ketasharja/lamell- ketta kasutamisel paigaldage seadme külge alati käe- kaitse 16. Kinnitage käekaitse 16 lisakäepidemega 5. Lihvimistarvikute paigaldus Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Ärge puudutage lihv- ja kõikekettaid enne, kui need on jahtunud. Kettad lähevad töötamisel väga kuumaks. Puhastage spindel 6 ja kõik külgemonteeritavad osad. Lihvimistarvikute kinnitamiseks ja vabastamiseks vajutage spindlilukustusnupule 2, et spindlit lukustada. Spindlilukustusnupule vajutage üksnes siis, kui spindel seisab. Vastasel korral võib seade kahjustuda. Lihv-/lõikeketas Pidage kinni lihvimistarvikute mõõtmetest. Siseava läbimõõt peab alusseibiga sobima. Ärge kasutage adaptereid ega ka- handusdetaile. Teemantlõikeketaste kasutamisel veenduge, et teemantlõike- kettal olev pöörlemissuunda tähistav nool ja seadme pöörle- missuund (vt seadmel olevat pöörlemissuuna noolt) ühtivad. Paigalduse järjekord on toodud jooniste leheküljel. Lihv-/lõikeketta kinnitamiseks keerake lahti kinnitusmutter 10 ja kinnitage ketas silmusvõtmega, vt punkti „Kiirkinnitusmutter“. Pärast lihvimistarviku paigaldamist ja enne seadme sisselülitamist kontrollige, kas lihvimistarvik on kor- rektselt paigaldatud ja saab vabalt pöörelda. Veendu- ge, et lihvimistarvik ei puutu kokku kettakaitsme ega teiste osadega. Alusseibis 8 paikneb tsentreerimisvõru ümber plastdetail (O-rõngas). Kui O- rõngas puudub või on kahjustatud, tuleb alusseib 8 enne töö jätkamist tin- gimata välja vahetada. Lamell-lihvketas Lamell-lihvkettaga töötades monteerige tööriista kül- ge alati käekaitse 16. Kummist lihvtald Kummist lihvtallaga 17 töötades monteerige tööriista külge alati käekaitse 16. Paigalduse järjekord on toodud jooniste leheküljel. Keerake külge ümar mutter 19 ja pingutage see silmusvõtme- ga kinni. Kausshari/ketashari Kaussharjaga või ketasharjaga töötades monteerige tööriista külge alati käekaitse 16. Paigalduse järjekord on toodud jooniste leheküljel. Kaussharja/ketasharja peab olema võimalik kruvida spindlile nii kaugele, et see jääb spindli keerme lõpus tugevasti vastu seibi. Pingutage kausshari/ketashari lehtvõtmega kinni. OBJ_BUCH-3330-001.book Page 300 Tuesday, November 7, 2017 2:23 PMEesti | 301 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) Kiirkinnitusmutter Tarviku vahetamise hõlbustamiseks, ilma et peaksite kasuta- ma teisi tööriistu, võite kinnitusmutri 10 asemel kasutada kiir- kinnitusmutrit 11. Kiirkinnitusmutrit 11 tohib kasutada üksnes lihv- või lõikeketaste puhul. Kasutage ainult laitmatus korras olevat kahjustamata kiirkinnitusmutrit 11. Mutri kohaleasetamisel jälgige, et kiirkinnitusmutri 11 tekstiga pool ei jääks vastu lihvketast; nool peab olema suunatud indeksmärgile 26. Spindli lukustamiseks vajuta- ge spindlilukustusnupule 2. Kiirkinnitusmutri pingutami- seks keerake lihvketast tuge- vasti päripäeva. Nõuetekohaselt kinnitatud, kahjustamata kiir- kinnitusmutri saate lahti, kui keerate rihveldatud rõngast käega vastupäeva. Kõvasti kinnioleva kiir- kinnitusmutri lahtikeerami- seks ei tohi kasutada tange, vaid ainult selleks ettenäh- tud mutrivõtit. Asetage võti kohale vastavalt joonisele. Lubatud lihvimistarvikud Võite kasutada kõiki käesolevas kasutusjuhendis nimetatud lihvimistarvikuid. Kasutatud lihvimistarvikute lubatud pöörete arv [min

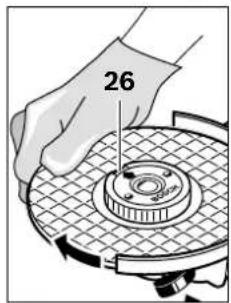

] või ringliikumiskiirus [m/s] peab järgmises tabelis toodud and- metele vähemalt vastama. Seetõttu pidage kinni lihvimistarviku etiketil toodud lubatud pöörete arvust või ringliikumiskiirusest. Seadme pea pööramine Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Seadme pead saab pöö- rata 90° kaupa. Nii saab lülitit (sisse/välja) viia konkreetse töö jaoks so- bivamasse asendisse, nt töötamisel spetsiaalse tolmu ärajuhtiva kattega varustatud juhtraamiga 21 või vasakukäeliste ka- sutajate puhul. Keerake 4 kruvi täiesti välja. Keerake seadme pea ettevaatlikult ja korpusest eemaldamata uude asendis- se. Keerake 4 kruvi uuesti kinni. Tolmu/saepuru äratõmme Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi. Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekita- va toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahen- did). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad. – Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat. – Tagage töökohas hea ventilatsioon. – Soovitav on kasutada hingamisteede kaitsemaski filtri- ga P2. Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest. Vältige tolmu kogunemist töökohta. Tolm võib kergesti süttida. max. [mm] [mm] D b d [min

OBJ_BUCH-3330-001.book Page 301 Tuesday, November 7, 2017 2:23 PM302 | Eesti 1 609 92A 3ZX | (7.11.17) Bosch Power Tools Kasutus Seadme kasutuselevõtt Pöörake tähelepanu võrgupingele! Võrgupinge peab ühtima tööriista andmesildil märgitud pingega. And- mesildil toodud 230 V seadmeid võib kasutada ka 220 V võrgupinge korral. Kui seade saab toite generaatorilt, mis ei oma piisavalt võim- susreservi ja/või sobivat käivitusvoolupiirajaga varustatud pingeregulaatorit, võib seadme võimsus väheneda või seade sisselülitamisel ebaharilikult käituda. Pöörake palun tähelepanu kasutatud generaatori sobivusele, eelkõige võrgupinge ja – sageduse osas. Sisse-/väljalülitus Energia säästmiseks lülitage elektriline tööriist sisse vaid siis, kui seda kasutate. Seadme sisselülitamiseks lükake lüliti (sisse/välja) 4 ette ja suruge see seejärel sisse. Et lukustada sissevajutatud lülitit (sisse/välja) 4, lükake lülitit (sisse/välja) 4 edasi ette. Seadme väljalülitamiseks vabastage lüliti (sisse/välja) 4 või juhul, kui see on lukustatud, vajutage korraks lülitile (sis- se/välja) 4 ja vabastage see seejärel. Ilm lukustuseta lüliti (mõnes kasutusriigis spetsiifiline mudel): Seadme sisselülitamiseks lükake lüliti (sisse/välja) 4 ette ja suruge see seejärel sisse. Seadme väljalülitamiseks vabastage lüliti (sisse/välja) 4. Enne töölerakendamist kontrollige lihvimistarvikud üle. Lihvimistarvik peab olema nõuetekohaselt paigal- datud ja vabalt pöörlema. Prooviks laske seadmel töö- tada tühikäigul vähemalt üks minut. Ärge kasutage vi- gastatud, ebaühtlasi ega vibreerivaid tarvikuid. Vigastatud tarvikud võivad murduda ja põhjustada vigastu- si. Väljalülitumine tagasilöögi korral Pöörete arvu järsul vähenemisel, näiteks lõi- kejäljes blokeerumisel, katkeb mootori voo- luvarustus. Seadme töölerakendamiseks viige lüliti (sisse/välja) 4 väljalülitatud asendisse ja lüli- tage seade uuesti sisse. Taaskäivitumiskaitse Taaskäivitumiskaitse hoiab ära seadme kontrollimatu käivi- tumsie pärast voolukatkestust. Seadme töölerakendamiseks viige lüliti (sisse/välja) 4 välja- lülitatud asendisse ja lülitage seade uuesti sisse. Käivitusvoolupiiraja Elektrooniline käivitusvoolupiiraja piirab võimsust seadme sisselülitamisel ja võimaldab kasutamist 16 A kaitsmega. Märkus: Kui seade töötab kohe pärast sisselülitamist maksi- maalpööretel, ei toimi käivitusvoolupiiraja, taaskäivituskaitse ja väljalülitumine tagasilöögi korral. Seade tuleb toimetada viivitamatult parandustöökotta, mille aadress on toodud punktis „Klienditeenindus ja müügijärgne nõustamine“. Konstantelektroonika Konstantelektroonika hoiab pöörete arvu tühikäigul ja koor- musel peaaegu konstantsena ja tagab ühtlase töö. Pöörete arvu reguleerimine (GWS 18-125 SL/GWS 18-125 SPL) Pöörete arvu regulaatoriga 3 saate vajalikku pöörete arvu reguleerida ka töötamise ajal. Järgnevas tabelis toodud andmed on soovituslikud. Pöörete arvu astmete kohta toodud näitajad on ligikaudsed. Kasutatava tarviku lubatud pöörlemiskiirus peab ole- ma vähemalt sama suur nagu elektrilise tööriista mak- simaalne pöörete arv. Lubatud kiirusest kiiremini pöörlev tarvik võib puruneda ning selle tükid võivad laiali paiskuda. Materjal Kasutusala Tarvik Regulaatori asend 3 Metall Värvi eemaldamine Lihvpaber 2 – 3 Puit, metall Harjamine, rooste eemal- damine Kausshari, lihvpaber 3 Metall, kivi Lihvimine Lihvketas 4 – 6 Metall Jämelihvimine Lihvketas 6 Kivi Lõikamine Lõikeketas ja juhtraam (Kivi lõikamine on lubatud üksnes juhtraami kasutades)

Metall Lõikamine Lõikeketas 6 Pöörete eelvaliku aste GWS 18-125 ... [min
