HASZNÁLATI ÚTMUTATÓ GWS 18150 PL Professional BOSCH

OBJ_BUCH-3330-001.book Page 178 Tuesday, November 7, 2017 2:23 PMMagyar | 179 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) Na rezanie kameňa odporúčame používať diamantový rezací kotúč. Pri používaní odsávacieho krytu na rezanie s vodiacimi saňami 21 treba používať vysávač, ktorý je schválený na odsávanie kamenného prachu. Vhodné vysávače ponúka firma Bosch. Zapnite ručné elektrické náradie a priložte ho prednou časťou vodia- cich saní na obrobok. Miernym posuvom, kto- rý zodpovedá obrábané- mu materiálu, prisúvajte náradie k obrobku. Ak budete rezať mimoriadne tvrdý materiál, napríklad betón s veľkým obsahom štrku, môže sa diamantový rezací kotúč pre- hriať, a následkom toho poškodiť. Jednoznačným príznakom toho je veniec iskier, ktorý sa tvorí okolo bežiaceho diamanto- vého rezacieho kotúča. V takomto prípade prerušte rezanie a nechajte diamantový re- zací kotúč bežať na krátku dobu na voľnobeh s maximálnymi obrátkami, aby vychladol. Viditeľné spomaľovanie postupu práce a obiehajúci veniec is- kier sú signálom otupenia diamantového rezacieho kotúča. Diamantový kotúč však môžete znova naostriť, a to krátkym rezom do abrazívneho materiálu, napríklad do pieskovca. Pokyny k stavebnej statike Robenie drážok do nosných stien podlieha norme DIN 1053 časť 1 alebo miestnym špecifickým zákonným ustanoveniam. Tieto predpisy bezpodmienečne dodržiavajte. Pred začiat- kom práce sa poraďte so zodpovedným statikom, architek- tom alebo s kompetentným pracovníkom vedenia stavby. Údržba a servis Údržba a čistenie Pred každou prácou na ručnom elektrickom náradí vy- tiahnite zástrčku náradia zo zásuvky. Ručné elektrické náradie a jeho vetracie štrbiny udržia- vajte vždy v čistote, aby ste mohli pracovať kvalitne a bezpečne. Pri používaní za extrémnych pracovných podmienok používajte podľa možnosti vždy odsávacie zariadenie. Vetracie štrbiny náradia častejšie prefúkajte a predraďte prúdový chránič (PRCD). Pri obrábaní ko- vov sa môže vnútri ručného elektrického náradia usádzať jemný dobre vodivý prach. To môže mať negatívny vplyv na ochrannú izoláciu ručného elektrického náradia. Ak je potrebná výmena prívodnej šnúry, musí ju vykonať firma Bosch alebo niektoré autorizované servisné stredisko ručné- ho elektrického náradia Bosch, aby sa zabránilo ohrozeniu bezpečnosti používateľa náradia. Príslušenstvo skladujte a používajte starostlivo. Servisné stredisko a poradenstvo pri používaní Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozlo- žené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke: www.bosch-pt.com Tím poradcov Bosch Vám s radosťou poskytne pomoc pri otázkach týkajúcich sa našich produktov a ich príslušenstva. V prípade akýchkoľvek otázok a objednávok náhradných sú- čiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku. Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Tel.: +421 2 48 703 800 Fax: +421 2 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch-pt.sk Likvidácia Ručné elektrické náradie, príslušenstvo a obal treba dať na re- cykláciu šetriacu životné prostredie. Neodhadzujte ručné elektrické náradie do komu- nálneho odpadu! Len pre krajiny EÚ: Podľa Európskej smernice 2012/19/EÚ o starých elektric- kých a elektronických výrobkoch a podľa jej aplikácií v národ- nom práve sa musia už nepoužiteľné elektrické produkty zbie- rať separovane a dať na recykláciu zodpovedajúcu ochrane životného prostredia. Zmeny vyhradené. Magyar Biztonsági előírások Általános biztonsági előírások az elektromos kéziszerszámokhoz Olvassa el az összes bizton- sági figyelmeztetést és elő- írást. A következőkben leírt előírások betartásának elmulasz- tása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat. Az alább alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában. FIGYELMEZTETÉS OBJ_BUCH-3330-001.book Page 179 Tuesday, November 7, 2017 2:23 PM180 | Magyar 1 609 92A 3ZX | (7.11.17) Bosch Power Tools Munkahelyi biztonság Tartsa tisztán és jól megvilágított állapotban a munka- helyét. A rendetlenség és a megvilágítatlan munkaterület balesetekhez vezethet. Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szik- rákat keltenek, amelyek a port vagy a gőzöket meggyújt- hatják. Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszerszámot hasz- nálja. Ha elvonják a figyelmét, elvesztheti az uralmát a be- rendezés felett. Elektromos biztonsági előírások A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel el- látott készülékekkel kapcsolatban ne használjon csat- lakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát. Kerülje el a földelt felületek, mint például csövek, fűtő- testek, kályhák és hűtőgépek megérintését. Az áram- ütési veszély megnövekszik, ha a teste le van földelve. Tartsa távol az elektromos kéziszerszámot az esőtől vagy nedvességtől. Ha víz hatol be egy elektromos kézi- szerszámba, ez megnöveli az áramütés veszélyét. Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csat- lakozó dugót a kábelnél fogva. Tartsa távol a kábelt hő- forrásoktól, olajtól, éles élektől és sarkoktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélye- zett hosszabbítót használjon. A szabadban való hasz- nálatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét. Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap- csoló alkalmazása csökkenti az áramütés kockázatát. Személyi biztonság Munka közben mindig figyeljen, ügyeljen arra, amit csi- nál és meggondoltan dolgozzon az elektromos kézi- szerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használ- ja a berendezést. Egy pillanatnyi figyelmetlenség a szer- szám használata közben komoly sérülésekhez vezethet. Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fül- védő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát. Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer- szám ki van kapcsolva, mielőtt bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná az akkumu- látor-csomagot, és mielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kézi- szerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet. Az elektromos kéziszerszám bekapcsolása előtt okvet- lenül távolítsa el a beállítószerszámokat vagy csavar- kulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszer- szám felett váratlan helyzetekben is jobban tud uralkodni. Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ék- szereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő mó- don hozzá vannak kapcsolva a készülékhez és rendel- tetésüknek megfelelően működnek. A porgyűjtő beren- dezések használata csökkenti a munka során keletkező por veszélyes hatását. Az elektromos kéziszerszámok gondos kezelése és használata Ne terhelje túl a berendezést. A munkájához csak az ar- ra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott tel- jesítménytartományon belül jobban és biztonságosabban lehet dolgozni. Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsol- ni, veszélyes és meg kell javíttatni. Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumulátor-csomagot az elektromos kézi- szerszámból, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe he- lyezését. A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem fér- hetnek hozzá. Ne hagyja, hogy olyan személyek hasz- nálják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. A készüléket gondosan ápolja. Ellenőrizze, hogy a moz- gó alkatrészek kifogástalanul működnek-e, nincse- nek-e beszorulva, és nincsenek-e eltörve vagy OBJ_BUCH-3330-001.book Page 180 Tuesday, November 7, 2017 2:23 PMMagyar | 181 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék haszná- lata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karban- tartására lehet visszavezetni. Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágó- szerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani. Az elektromos kéziszerszámokat, tartozékokat, betét- szerszámokat stb. csak ezen előírásoknak és az adott készüléktípusra vonatkozó kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkafel- tételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet. Szervíz-ellenőrzés Az elektromos kéziszerszámot csak szakképzett sze- mélyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon. Biztonsági előírások sarokcsiszolókhoz Közös figyelmeztető tájékoztató a csiszoláshoz, csiszoló- papírral és drótkefével végzett munkákhoz és darabolás- hoz Ezt az elektromos kéziszerszámot csiszológépként, csiszolópapíros csiszológépként, drótkefével felsze- relve és daraboló csiszológépként lehet használni. Ügyeljen minden figyelmeztető jelzésre, előírásra, áb- rára és adatra, amelyet az elektromos kéziszerszám- mal együtt megkapott. Ha nem tartja be a következő elő- írásokat, akkor ez áramütéshez, tűzhöz és/vagy súlyos személyi sérülésekhez vezethet. Ez az elektromos szerszám nem alkalmas polírozásra. Az elektromos kéziszerszám számára elő nem irányzott használat veszélyeztetésekhez és személyi sérülésekhez vezethet. Ne használjon olyan tartozékokat, amelyeket a gyártó ehhez az elektromos kéziszerszámhoz nem irányzott elő és nem javasolt. Az a tény, hogy a tartozékot rögzíteni tudja az elektromos kéziszerszámra, nem garantálja annak biztonságos alkalmazását. A betétszerszám megengedett fordulatszámának leg- alább akkorának kell lennie, mint az elektromos kézi- szerszámon megadott legnagyobb fordulatszám. A megengedettnél gyorsabban forgó tartozékok széttörhet- nek és kirepülhetnek. A betétszerszám külső átmérőjének és vastagságának meg kell felelnie az Ön elektromos kéziszerszámán megadott méreteknek. A hibásan méretezett betétszer- számokat nem lehet megfelelően eltakarni, vagy irányítani. A menetes betéttel ellátott betétszerszám menetének meg kell felelnie az orsó menetének. A karima segítsé- gével befogásra kerülő betétszerszámok esetén a be- tétszerszám furatátmérőjének pontosen meg kell felel- nie a karima befogási átmérőjének. Az olyan betétszerszámok, amelyek nem kerülnek pontosan rögzí- tésre az elektromos kéziszerszámhoz, egyenletlenül forog- nak, erősen berezegnek és a készülék feletti uralom meg- szünéséhez vezethetnek. Ne használjon megrongálódott betétszerszámokat. Vizsgálja meg minden egyes használat előtt a betét- szerszámokat: ellenőrizze, nem pattogzott-e le és nem repedt-e meg a csiszolókorong, nincs-e eltörve, megre- pedve, vagy nagy mértékben elhasználódva a csiszoló tányér, nincsenek-e a drótkefében kilazult, vagy eltö- rött drótok. Ha az elektromos kéziszerszám vagy a be- tétszerszám leesik, vizsgálja felül, nem rongálódott-e meg, vagy használjon egy hibátlan betétszerszámot. Miután ellenőrizte, majd behelyezte a készülékbe a be- tétszerszámot, tartózkodjon Ön sajátmaga és minden más a közelben található személy is a forgó betétszer- szám síkján kívül és járassa egy percig az elektromos kéziszerszámot a legnagyobb fordulatszámmal. A meg- rongálódott betétszerszámok ezalatt a próbaidő alatt álta- lában már széttörnek. Viseljen személyi védőfelszerelést. Használjon az al- kalmazásnak megfelelő teljes védőálarcot, szemvédőt vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő álarcot, zajtompító fülvédőt, védő kesztyűt vagy különleges kötényt, amely távol tartja a csiszoló- szerszám- és anyagrészecskéket. Mindenképpen védje meg a szemét a kirepülő idegen anyagoktól, amelyek a kü- lönböző alkalmazások során keletkeznek. A por- vagy vé- dőálarcnak meg kell szűrnie a használat során keletkező port. Ha hosszú ideig ki van téve az erős zaj hatásának, el- vesztheti a hallását. Ügyeljen arra, hogy a többi személy biztonságos távol- ságban maradjon az Ön munkaterületétől. Minden olyan személynek, aki belép a munkaterületre, szemé- lyi védőfelszerelést kell viselnie. A munkadarab letört részei vagy a széttört betétszerszámok kirepülhetnek és a közvetlen munkaterületen kívül és személyi sérülést okoz- hatnak. Az elektromos kéziszerszámot csak a szigetelt fogan- tyúfelületeknél fogja meg, ha olyan munkákat végez, amelyek során a betétszerszám kívülről nem látható, feszültség alatt álló vezetékeket, vagy a saját hálózati kábelét is átvághatja. Ha a berendezés egy feszültség alatt álló vezetékhez ér, a berendezés fémrészei szintén fe- szültség alá kerülhetnek és áramütéshez vezethetnek. Tartsa távol a hálózati csatlakozó kábelt a forgó betét- szerszámoktól. Ha elveszíti az uralmát az elektromos kézi- szerszám felett, az átvághatja, vagy bekaphatja a hálózati csatlakozó kábelt és az Ön keze vagy karja is a forgó betét- szerszámhoz érhet. Sohase tegye le az elektromos kéziszerszámot, mielőtt a betétszerszám teljesen leállna. A forgásban lévő betét- szerszám megérintheti a támasztó felületet, és Ön ennek következtében könnyen elvesztheti az uralmát az elektro- mos kéziszerszám felett. OBJ_BUCH-3330-001.book Page 181 Tuesday, November 7, 2017 2:23 PM182 | Magyar 1 609 92A 3ZX | (7.11.17) Bosch Power Tools Ne járassa az elektromos kéziszerszámot, miközben azt a kezében tartja. A forgó betétszerszám egy véletlen érintkezés során bekaphatja a ruháját és a betétszerszám belefúródhat a testébe. Tisztítsa meg rendszeresen az elektromos kéziszerszá- ma szellőzőnyílásait. A motor ventillátora beszívja a port a házba, és nagyobb mennyiségű fémpor felhalmozódása elektromos veszélyekhez vezethet. Ne használja az elektromos kéziszerszámot éghető anyagok közelében. A szikrák ezeket az anyagokat meg- gyújthatják. Ne használjon olyan betétszerszámokat, amelyek al- kalmazásához folyékony hűtőanyagra van szükség. Víz és egyéb folyékony hűtőanyagok alkalmazása áramütés- hez vezethet. Visszarúgás és megfelelő figyelmeztető tájékoztatók A visszarúgás a beékelődő vagy leblokkoló forgó betétszer- szám, például csiszolókorong, csiszoló tányér, drótkefe stb. hirtelen reakciója. A beékelődés vagy leblokkolás a forgó betétszerszám hirtelen leállásához vezet. Ez az irá- nyítatlan elektromos kéziszerszámot a betétszerszámnak a leblokkolási ponton fennálló forgási irányával szembeni irányban felgyorsítja. Ha például egy csiszolókorong beékelődik, vagy leblokkol a megmunkálásra kerülő munkadarabban, a csiszolókorong- nak a munkadarabba bemerülő éle leáll és így a csiszolóko- rong kiugorhat vagy egy visszarúgást okozhat. A csiszoló- korong ekkor a korongnak a leblokkolási pontban fennálló forgásirányától függően a kezelő személy felé, vagy attól távolodva mozog. A csiszolókorongok ilyenkor el is törhet- nek. Egy visszarúgás az elektromos kéziszerszám hibás vagy helytelen használatának következménye. Ezt az alábbiak- ban leírásra kerülő megfelelő óvatossági intézkedésekkel meg lehet gátolni. Tartsa szorosan fogva az elektromos kéziszerszámot, és hozza a testét és a karjait olyan helyzetbe, amelyben fel tudja venni a visszaütő erőket. Használja mindig a pótfogantyút, amennyiben létezik, hogy a lehető leg- jobban tudjon uralkodni a visszarúgási erők, illetve fel- futáskor a reakciós nyomaték felett. A kezelő személy megfelelő óvatossági intézkedésekkel uralkodni tud a vis- szarúgási és reakcióerők felett. Sohase vigye a kezét a forgó betétszerszám közelébe. A betétszerszám egy visszarúgás esetén a kezéhez érhet. Kerülje el a testével azt a tartományt, ahová egy vissza- rúgás az elektromos kéziszerszámot mozgatja. A vis- szarúgás az elektromos kéziszerszámot a csiszolókorong- nak a leblokkolási pontban fennálló forgásirányával ellentétes irányba hajtja. A sarkok és élek közelében különösen óvatosan dolgoz- zon, akadályozza meg, hogy a betétszerszám lepattan- jon a munkadarabról, vagy beékelődjön a munkadarab- ba. A forgó betétszerszám a sarkoknál, éleknél és lepattanás esetén könnyen beékelődik. Ez a készülék felet- ti uralom elvesztéséhez, vagy egy visszarúgáshoz vezet. Ne használjon fafűrészlapot, vagy fogazott fűrészla- pot. Az ilyen betétszerszámok gyakran visszarugáshoz ve- zetnek, vagy a kezelő elvesztheti az uralmát az elektromos kéziszerszám felett. Külön figyelmeztetések és tájékoztató a csiszoláshoz és daraboláshoz Kizárólag az Ön elektromos kéziszerszámához engedé- lyezett csiszolótesteket és az ezen csiszolótestekhez előirányzott védőbúrákat használja. A nem az elektro- mos kéziszerszámhoz szolgáló csiszolótesteket nem lehet kielégító módon letakarni és ezért ezek nem biztonságo- sak. A peremes csiszolókorongokat úgy kell felszerelni, hogy a csiszolófelületük ne álljon ki a védőburkolat szé- lének a síkjából. Egy szakszerűtlenül felszerelt csiszolóko- rongot, amely kiáll a védőburkolat szélésnek a síkjából, nem lehet kielégítő módon letakarni. A védőbúrát biztonságosan kell felszerelni az elektro- mos kéziszerszámra és úgy kell beállítani, hogy az a le- hető legnagyobb biztonságot nyújtsa, vagyis a csiszo- lótestnek csak a lehető legkisebb része mutasson a kezelő felé. A védőbúrának meg kell óvnia a kezelőt a letö- rött, kirepülő daraboktól, a csiszolótest véletlen megérin- tésétől és a szikráktól, amelyek meggyújthatják az öltöze- tét. A csiszolótesteket csak az azok számára javasolt célok- ra szabad használni. Például: Sohase csiszoljon egy ha- sítókorong oldalsó felületével. A hasítókorongok arra vannak méretezve, hogy az anyagot a korong élével mun- kálják le. Az ilyen csiszolótestekre ható oldalirányú erő a csiszolótest töréséhez vezethet. Használjon mindig hibátlan, az Ön által választott csi- szolókorongnak megfelelő méretű és alakú befogókari- mát. A megfelelő karimák megtámasztják a csiszolókoron- got és így csökkentik a csiszolókorong eltörésének veszélyét. A hasítókorongokhoz szolgáló karimák külön- bözhetnek a csiszolókorongok számára szolgáló karimák- tól. Ne használjon nagyobb elektromos kéziszerszámokhoz szolgáló elhasználódott csiszolótesteket. A nagyobb elektromos kéziszerszámokhoz szolgáló csiszolókorongok nincsenek a kisebb elektromos kéziszerszámok magasabb fordulatszámára méretezve és széttörhetnek. További különleges figyelmeztető tájékoztató a darabo- láshoz Kerülje el a hasítókorong leblokkolását, és ne gyakorol- jon túl erős nyomást a készülékre. Ne végezzen túl mély vágást. A túlterhelés megnöveli a csiszolótest igény- bevételét és beékelődési vagy leblokkolási hajlamát és vis- szarúgáshoz vagy a csiszolótest töréséhez vezethet. Kerülje el a forgó hasítókorong előtti és mögötti tarto- mányt. Ha a hasítókorongot a munkadarabban magától el- távolodva mozgatja, akkor az elektromos kéziszerszám a forgó koronggal visszarúgás esetén közvetlenül Ön felé pattan. OBJ_BUCH-3330-001.book Page 182 Tuesday, November 7, 2017 2:23 PMMagyar | 183 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) Ha a hasítókorong beékelődik, vagy ha Ön megszakítja a munkát, kapcsolja ki az elektromos kéziszerszámot és tartsa azt nyugodtan, amíg a korong teljesen leáll. Sohase próbálja meg kihúzni a még forgó hasítókoron- got a vágásból, mert ez visszarúgáshoz vezethet. Hatá- rozza meg és hárítsa el a beékelődés okát. Addig ne kapcsolja ismét be az elektromos kéziszerszá- mot, amíg az még benne van a munkadarabban. Várja meg, amíg a hasítókorong eléri a teljes fordulatszámát, mielőtt óvatosan folytatná a vágást. A korong ellenkező esetben beékelődhet, kiugorhat a munkadarabból, vagy visszarúgáshoz vezethet. Támassza fel a lemezeket vagy nagyobb munkadarabo- kat, hogy csökkentse egy beékelődő hasítókorong kö- vetkeztében fellépő visszarúgás kockázatát. A nagyobb munkadarabok saját súlyuk alatt meghajolhatnak. A mun- kadarabot mindkét oldalán, és mind a vágási vonal közelé- ben, mind a szélénél alá kell támasztani. Ha egy meglévő falban, vagy más be nem látható terü- leten hoz létre „táska alakú beszúrást”, járjon el külö- nös óvatossággal. Az anyagba behatoló hasítókorong gáz- vagy vízvezetékbe, elektromos vezetékekbe vagy más tárgyakba ütközhet, amelyek visszarúgást okozhat- nak. Külön figyelmeztetések és tájékoztató a csiszolópapír al- kalmazásával történő csiszoláshoz Ne használjon túl nagy csiszolólapokat, hanem kizáró- lag a gyártó által előírt méretet. A csiszoló tányéron túl kilógó csiszolólapok személyi sérülést okozhatnak, vala- mint a csiszolólapok leblokkolásához, széttépődéséhez, vagy visszarúgáshoz vezethetnek. Külön figyelmeztetések és tájékoztató a drótkefével vég- zett munkákhoz Vegye tekintetbe, hogy a drótkeféből a normális hasz- nálat közben is kirepülnek egyes drótdarabok. Ne ter- helje túl a berendezésre gyakorolt túl nagy nyomással a drótokat. A kirepülő drótdarabok igen könnyen áthatol- hatnak a vékonyabb ruhadarabokon vagy az emberi bőrön. Ha egy védőbúrát célszerű alkalmazni, akadályozza meg, hogy a védőbúra és a drótkefe megérintse egy- mást. A tányér- és csészealakú kefék átmérője a berende- zésre gyakorolt nyomás és a centrifugális erők hatására megnövekedhet. Kiegészítő figyelmeztetések és tájékoztató Viseljen védőszemüveget. A rejtett vezetékek felkutatásához használjon alkal- mas fémkereső készüléket, vagy kérje ki a helyi ener- giaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, ez tűzhöz és áramütéshez ve- zethet. Egy gázvezeték megrongálása robbanást ered- ményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek, vagy villamos áramütést kaphat. Ha az áramellátás (például feszültségkiesés, vagy a há- lózati csatlakozó dugó kihúzása következtében) meg- szakad, oldja fel és állítsa át a „KI” helyzetbe a be/ki- kapcsolót. Így meggátolhatja a berendezés akaratlan újra- indulását. Ne érjen hozzá a csiszoló és daraboló tárcsákhoz, amíg le nem hűltek. Munka közben a tárcsák erősen felhevül- nek. A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná. A termék és alkalmazási lehetőségei- nek leírása Olvassa el az összes biztonsági figyelmez- tetést és előírást. A következőkben leírt elő- írások betartásának elmulasztása áramüté- sekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük hajtsa ki a kihajtható ábrás oldalt, és hagyja így kihajt- va, miközben ezt a kezelési útmutatót olvassa. Rendeltetésszerű használat Ez az elektromos kéziszerszám fém- és kőanyagok víz alkal- mazása nélkül való darabolására, nagyoló csiszolására és ke- félésére szolgál. Kötött csiszolóanyagokkal való daraboláshoz egy a darabolás- ra szolgáló speciális védőbúrát kell használni. Kőben végzett darabolási munkákhoz megfelelő porelszívás- ról kell gondoskodni. Az engedélyezett csiszolószerszámok alkalmazása esetén az elektromos kéziszerszámot csiszolópapíros csiszolásra is le- het használni. Az ábrázolásra kerülő komponensek A készülék ábrázolásra kerülő komponenseinek sorszámozá- sa az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik. 1 Védőburkolat reteszelés feloldó kar 2 Orsó-reteszelőgomb 3 Fordulatszám előválasztó szabályozókerék (GWS 18-125 SL/GWS 18-125 SPL) 4 Be-/kikapcsoló 5 Pótfogantyú (szigetelt fogantyú-felület) 6 Csiszolóorsó 7 Elszívó búra csiszoláshoz* 8 Befogókarima O-gyűrűvel 9 Keményfém-edénytárcsa* 10 Rögzítőanya 11 Gyorsbefogó anya * 12 Védőbúra csiszoláshoz 13 Csiszolótárcsa* 14 Védőbúra daraboláshoz* 15 Hasítókorong* OBJ_BUCH-3330-001.book Page 183 Tuesday, November 7, 2017 2:23 PM184 | Magyar 1 609 92A 3ZX | (7.11.17) Bosch Power Tools 16 Kézvédő* 17 Gumi csiszolótányér* 18 Csiszolólap* 19 Kerek anya* 20 Edénykefe* 21 Elszívó búra daraboláshoz, vezetőszánnal* 22 Gyémántbetétes hasítókorong* 23 Fogantyú (szigetelt fogantyú-felület) 24 Forgásirányt jelző nyíl a csiszolóorsón 25 Gyémántbetétes magfúró* *A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban va- lamennyi tartozék megtalálható. Műszaki adatok Sarokcsiszoló GWS ... 18-125 L 18-125 PL 18-125 SL 18-125 SPL Cikkszám 3 601 ... GA3 0.. GA3 1.. GA3 2.. GA3 3.. Névleges felvett teljesítmény W 1800 1800 1800 1800 Leadott teljesítmény W 1145 1145 1145 1145 Névleges fordulatszám perc

Fordulatszám beállítási tartomány perc

– – 2800 – 12000 2800–12000 max. csiszolókorong átmérő mm 125 125 125 125 Csiszolóorsó menete M 14 M 14 M 14 M 14 A csiszolótengely maximális menethossza mm 22 22 22 22 Visszarúgási kikapcsolás

Újraindulás elleni védelem

Indítási áram korlátozás

A fordulatszám előválasztása

Súly az „EPTA-Procedure 01:2014” (01:2014 EPTA-eljárás) szerint – rezgéscsillapító pótfogantyúval – standard pótfogantyúval

2,5 2,3 2,5 2,3 2,5 2,3 2,5 2,3 Érintésvédelmi osztály /II /II /II /II Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Ettől eltérő feszültségek esetén és az egyes országok számára készült különleges kivitelek- ben ezek az adatok változhatnak. Sarokcsiszoló GWS ... 18-125 L Inox 18-125 PL Inox 18-150 L 18-150 PL Cikkszám 3 601 ... GA4 0.. GA4 1.. GA5 0.. GA5 1.. Névleges felvett teljesítmény W 1800 1800 1800 1800 Leadott teljesítmény W 1145 1145 1145 1145 Névleges fordulatszám perc

Fordulatszám beállítási tartomány perc

max. csiszolókorong átmérő mm 125 125 150 150 Csiszolóorsó menete M 14 M 14 M 14 M 14 A csiszolótengely maximális menethossza mm 22 22 22 22 Visszarúgási kikapcsolás

Újraindulás elleni védelem

Indítási áram korlátozás

A fordulatszám előválasztása

Súly az „EPTA-Procedure 01:2014” (01:2014 EPTA-eljárás) szerint – rezgéscsillapító pótfogantyúval – standard pótfogantyúval

2,5 2,3 2,5 2,3 2,5 2,4 2,5 2,4 Érintésvédelmi osztály /II /II /II /II Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Ettől eltérő feszültségek esetén és az egyes országok számára készült különleges kivitelek- ben ezek az adatok változhatnak. OBJ_BUCH-3330-001.book Page 184 Tuesday, November 7, 2017 2:23 PMMagyar | 185 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) Zaj és vibráció értékek Az ezen előírásokban megadott rezgésszint az EN 60745 szabványban rögzített mérési módszerrel került meghatáro- zásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideigle- nes becslésére is alkalmas. A megadott rezgésszint az elektromos kéziszerszám fő alkal- mazási területein való használat során fellépő érték. Ha az elektromos kéziszerszámot más alkalmazásokra, különböző tartozékokkal vagy nem kielégítő karbantartás mellett hasz- nálják, a rezgésszint a fenti értéktől eltérhet. Ez az egész mun- kaidőre vonatkozó rezgési terhelést lényegesen megnövelhe- ti. A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikap- csolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos ké- ziszerszám és a betétszerszámok karbantartása, a kezek me- legen tartása, a munkamenetek megszervezése. GWS ... 18-125 L 18-125 PL 18-125 SL 18-125 SPL 3 601 ... GA3 0.. GA3 1.. GA3 2.. GA3 3.. A zajmérési eredmények az EN 60745-2-3 szabványnak megfelelően kerültek meghatáro- zásra. A készülék A-értékelésű zajszintjének tipikus értékei Zajnyomásszint Hangteljesítményszint Bizonytalanság, K Viseljen fülvédőt! dB(A) dB(A)

rezgési összértékek (a három irány vektorös- szege) és K bizonytalanság az EN 60745-2-3 szabvány szerint: Felület csiszolás (nagyolás):

Ciszolópapírral való csiszolás:

10,0 1,5 4,0 1,5 10,0 1,5 4,0 1,5 10,0 1,5 4,0 1,5 10,0 1,5 4,0 1,5 GWS ... 18-125 L Inox 18-125 PL Inox 18-150 L 18-150 PL 3 601 ... GA4 0.. GA4 1.. GA5 0.. GA5 1.. A zajmérési eredmények az EN 60745-2-3 szabványnak megfelelően kerültek meghatáro- zásra. A készülék A-értékelésű zajszintjének tipikus értékei Zajnyomásszint Hangteljesítményszint Bizonytalanság, K Viseljen fülvédőt! dB(A) dB(A)

rezgési összértékek (a három irány vektorös- szege) és K bizonytalanság az EN 60745-2-3 szabvány szerint: Felület csiszolás (nagyolás):

Ciszolópapírral való csiszolás:

6,0 1,5 3,0 1,5 6,0 1,5 3,0 1,5 12,0 1,5 3,0 1,5 12,0 1,5 3,0 1,5 OBJ_BUCH-3330-001.book Page 185 Tuesday, November 7, 2017 2:23 PM186 | Magyar 1 609 92A 3ZX | (7.11.17) Bosch Power Tools Összeszerelés A védőberendezések felszerelése Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. Megjegyzés: Ha a csiszolótárcsa üzem közben eltörött, vagy ha a védőbúra vagy az elektromos kéziszerszám felvevő egy- ségei megrongálódtak, az elektromos kéziszerszámot azonnal el kell küldeni a Vevőszolgálatnak, a címeket lásd a „Vevőszol- gálat és használati tanácsadás” fejezetben. Védőbúra csiszoláshoz Helyezze fel a 12 védőbúrát az áb- rán látható módon az orsónyakra. A védőburkolaton található há- romszögletű jelzéseknek egybe kell esniük a hajtóműfejen találha- tó megfelelő jelölésekkel. Nyomja rá a 12 védőbúrát az orsó- nyakra, amíg a védőbúra pereme fel nem fekszik az elektromos ké- ziszerszám karimájára, majd for- dítsa el a védőbúrát, amíg az jól hallhatóan be nem ugrik a helyére. A 12 védőbura helyzetét a munka adottságainak megfelelően kell megválasztani. Nyomja el eh- hez felfelé az 1 reteszelés feloldó kart és fordítsa el a 12 védő- burát a kívánt helyzetbe. Állítsa úgy be a 12 védőbúrát, hogy a kezelő irányába ne repülhessen ki szikra. A 12 védőburának csak az 1 reteszelés feloldó kar mű- ködtetése esetén szabad forognia! Ellenkező esetben az elektromos kéziszerszámot semmi esetre sem sza- bad tovább használni, hanem a vevőszolgálatnál le kell adni. Tájékoztató: A 12 védőbúrán található kódoló bütykök gon- doskodnak arról, hogy az elektromos kéziszerszámra csak ar- ra illő védőbúrát lehessen felszerelni. Védőbúra daraboláshoz Kötött csiszolóanyaggal végzett daraboláshoz mindig használja a darabolásra szolgáló 14 védőbúrát. Kőben végzett darabolási munkák esetén mindig gon- doskodjon kielégítő porelszívásról. A darabolásra szolgáló 14 védőbúrát a csiszolásra szolgáló 12 védőbúrához hasonlóan kell felszerelni. Elszívó búra daraboláshoz, vezetőszánnal A darabolásra szolgáló 21 elszívó búrát védőszánnal a csiszo- lásra szolgáló 12 védőbúrához hasonlóan kell felszerelni. Elszívó búra csiszoláshoz Festékeknek, lakkoknak és műanyagoknak a 9 csészealakú keményfém csiszolótárcsával, a 17 gumitányérral a 18 csi- szolópapírral együtt történő, kevés port okozó lecsiszolásá- hoz használja a 7 elszívóburát. A 7 elszívóbura fémek meg- munkálására nem alkalmas. A 7 elszívóburához egy megfelelő Bosch-porszívót lehet csat- lakoztatni. A 7 elszívóburát a 12 védőburához hasonlóan kell felszerelni. A kefés koszorú kicserélhető. Pótfogantyú Az elektromos kéziszerszámot csak az arra felszerelt 5 pótfogantyúval együtt szabad használni. Csavarja be az 5 pótfogantyút a munkának megfelelő helyzet- ben a hajtómű jobb vagy bal oldalába. Kézvédő A 17 gumi csiszolótányérral vagy a csészelakú kefével/ kefés tárcsával/legyezőlapos tárcsával végzett mun- kákhoz mindig fel kell szerelni a kézvédőt 16. Rögzítse a 16 kézvédőt az 5 pótfogantyúval. A csiszolószerszámok felszerelése Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. Ne érjen hozzá a csiszoló és daraboló tárcsákhoz, amíg le nem hűltek. Munka közben a tárcsák erősen felhevül- nek. Tisztítsa meg a 6 csiszolóorsót és valamennyi felszerelésre kerülő alkatrészt. A csiszolószerszámok rögzítéséhez és kilazításához nyomja meg a 2 tengelyrögzítőgombot, hogy ezzel reteszelje a csiszo- lótengelyt. A tengelyrögzítőgombot csak teljesen nyugalmi álla- potban lévő csiszolótengely esetén szabad megnyom- ni! Ellenkező esetben az elektromos kéziszerszám meg- rongálódhat. Csiszoló-/darabolótárcsa Ügyeljen a csiszolószerszámok méretére. A lyuk átmérőjének meg kell felelnie a szorítókarima méreteinek. Redukáló ido- mot, vagy adaptert nem szabad használni. A gyémántbetétes darabolótárcsák alkalmazásakor ügyeljen arra, hogy a forgásirányt jelző nyíl a gyémántbetétes darabo- lótárcsán megegyezzen az elektromos kéziszerszám forgási- rányával (lásd a forgásirányt jelző nyilat a hajtóműfejen). A szerelési sorrend az ábrákat tartalmazó oldalon látható. A csiszoló/daraboló tárcsa rögzítéséhez csavarja fel, majd a körmöskulccsal húzza meg szorosra a 10 befogó anyát, lásd az „Gyorsbefogó anya” c. szakaszt. A csiszolószerszámok felszerelése után a készülék be- kapcsolása előtt győződjön meg arról, hogy a csiszoló- szerszám helyesen van felszerelve és szabadon forog. Gondoskodjon arról, hogy a csiszolószerszám ne érjen hozzá a védőbúrához vagy más alkatrészekhez. A 8 szorítókarimába a központozó pe- rem körül egy műanyag alkatrész (O-gyűrű) található. Ha az O-gyűrű hi- ányzik, vagy megrongálódott, akkor a 8 szorítókarimát a további használat előtt okvetlenól ki kell cserélni. OBJ_BUCH-3330-001.book Page 186 Tuesday, November 7, 2017 2:23 PMMagyar | 187 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) Legyezőlapos tárcsa A legyezőlapos tárcsával végzett munkákhoz mindig fel kell szerelni a 16 kézvédőt. Gumi csiszolótányér A 17 gumi csiszolótányérrel végzett munkákhoz min- dig fel kell szerelni a 16 kézvédőt. A szerelési sorrend az ábrákat tartalmazó oldalon látható. Csavarozza fel a helyére és a kétkörmös kulccsal feszesen húzza meg a 19 hengeres anyát. Csészealakú kefe/kefés tárcsa A csészelakú kefével/vagy a kefés tárcsával végzett munkákhoz mindig fel kell szerelni a 16 kézvédőt. A szerelési sorrend az ábrákat tartalmazó oldalon látható. A csészealakú kefét/kefés tárcsát annyira fel kell tudni csava- rozni a csiszolótengelyre, hogy az szorosan felfeküdjön a csi- szolótengely menetének végénél a csiszolótengely karimájá- ra. Húzza meg szorosra egy villáskulccsal a csészealakú kefét/ kefés tárcsát. Gyorsbefogó anya A csiszoló szerszámok gyors cseréjéhez további szerszámok alkalmazása nélkül a 10 befogó anya helyett a 11 gyorsbefogó anyát is lehet használni. A 11 gyorsbefogó anyát csak nagyoló és hasítókoron- gokhoz szabad használni. Csak hibátlan, kifogástalan 11 gyorsbefogó anyát használjon. A felcsavaráskor ügyeljen arra, hogy a 11 gyorsbefogó- anyának a felirattal ellátott oldala ne a csiszolótárcsa felé mutasson; a nyílnak a 26 indexjelre kell mutatnia. A csiszolótengely rögzítésé- hez nyomja meg a 2 tengely- rögzítőgombot. A gyorsbefo- gó anya megszorításához forgassa el a csiszolótárcsát erőteljesen az óramutató já- rásával megegyező irányban. Egy előírásszerűen rögzített hibátlan gyorsbefogó anyát a recézett gyűrűnek az óramu- tató járásával ellentétes irányba való elforgatásával kézzel ki lehet lazítani. Ha egy gyorsbefogóanya beékelődött, és nem lehet kicsavarni, erre a célra so- hase használjon fogót, ha- nem csak kizárólag körmös- kulcsot. A körmöskulcsot az ábrán látható módon kell használni. Megengedett csiszolószerszámok A készüléken az ezen Kezelési Utasításban megadott vala- mennyi csiszolószerszám alkalmazható. Az alkalmazásra kerülő csiszolószerszámok megengedett for- dulatszámának [perc

], illetve megengedett kerületi sebes- ségének [m/s] legalábbis el kell érnie az alábbi táblázatban megadott értékeket. Ezért ügyeljen a csiszolószerszám címkéjén megadott megen- gedett fordulatszámra, illetve kerületi sebességre. A hajtóműfej elfordítása Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. A hajtóműfejet 90°-os lé- pésekben el lehet fordí- tani. Így a be-/kikapcso- lót különleges esetekben, például a 21 vezetőszánnal és az elszí- vó búrával végzett mun- kákhoz, vagy balkezes kezelők számára kényel- mesebben elérhető hely- zetbe lehet forgatni. Csavarja ki teljesen a 4 csavart. Óvatosan forgassa el a hajtó- műfejet az új helyzetbe, anélkül, hogy eközben levenné a házról. Húzza meg ismét szorosra a 4 csavart. Por- és forgácselszívás Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által törté- nő megérintése vagy belégzése allergikus reakciókhoz és/vagy a légutak megbetegedését vonhatja maga után.

OBJ_BUCH-3330-001.book Page 187 Tuesday, November 7, 2017 2:23 PM188 | Magyar 1 609 92A 3ZX | (7.11.17) Bosch Power Tools Egyes faporok, például tölgy- és bükkfaporok rákkeltő ha- tásúak, főleg ha a faanyag kezeléséhez más anyagok is van- nak bennük (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk. – A lehetőségek szerint használjon az anyagnak megfelelő porelszívást. – Gondoskodjon a munkahely jó szellőztetéséről. – Ehhez a munkához célszerű egy P2 szűrőosztályú por- védő álarcot használni. A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat. Gondoskodjon arról, hogy a munkahelyén ne gyűlhes- sen össze por. A porok könnyen meggyulladhatnak. Üzemeltetés Üzembe helyezés Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie az elektromos kézi- szerszám típustábláján található adatokkal. A 230 V-os berendezéseket 220 V hálózati feszültségről is szabad üzemeltetni. Ha az elektromos kéziszerszámot mobilis áramfejlesztőről (generátor) üzemeltetik, amely nem rendelkezik elegendő tel- jesítménytartalékkal, illetve amely nincs felszerelve megfelelő feszültségszabályozóval (magasabb indítási árammal), akkor teljesítménycsökkenés vagy a tipikustól eltérő indítási visel- kedés léphet fel. Ügyeljen arra, hogy a használatra kerülő áramfejlesztő megfe- leljen a követelményeknek. Be- és kikapcsolás Az energia megtakarítására az elektromos kéziszerszémot csak akkor kapcsolja be, ha használja. Az elektromos kéziszerszám üzembe helyezéséhez tolja el előre, majd nyomja be a 4 be-/kikapcsolót. A benyomott 4 be-/kikapcsoló reteszeléséhez tolja tovább előre a benyomott 4 be-/kikapcsolót. Az elektromos kéziszerszám kikapcsolásához engedje el a 4 be-/kikapcsolót, illetve, ha az reteszelve van, nyomja be rövid időre a 4 be-/kikapcsolót, majd engedje el azt. Reteszelési lehetőség nélküli kapcsoló kivitel (csak egyes országokban kapható): Az elektromos kéziszerszám üzembe helyezéséhez tolja el előre, majd nyomja be a 4 be-/kikapcsolót. Az elektromos kéziszerszám kikapcsolásához engedje el a 4 be-/kikapcsolót. Minden használat előtt ellenőrizze a csiszoló- szerszámokat. Győződjön meg arról, hogy a csiszoló- szerszám helyesen van felszerelve és szabadon forog. Hajtson végre egy legalább 1 perces, terhelésmentes próbafutást. Megrongálódott, nem kerek, vagy erősen berezgő csiszolószerszámokkal nem szabad dolgozni. A megrongálódott csiszolószerszámok széttörhetnek és személyi sérüléseket okozhatnak. Visszarúgási kikapcsolás Ha a fordulatszám hirtelen lecsökken, példá- ul ha a korong darabolás során leblokkol, a motor áramellátása elektronikus úton kikap- csolódik. Az ismételt üzembe helyezéshez hozza a 4 be-/kikapcsolót a kikapcsolt helyzetbe, majd ismét kapcsolja be az elektromos kéziszer- számot. Újraindulás elleni védelem Az újraindulás elleni védelem az áramellátás megszakítása majd helyreállítása esetén meggátolja az elektromos kéziszer- szám akaratlan újraindulását. Az ismételt üzembe helyezéshez hozza a 4 be-/kikapcsolót a kikapcsolt helyzetbe, majd ismét kapcsolja be az elektro- mos kéziszerszámot. Indítási áram korlátozás Az elektronikus felfutási árambehatárolás az elektromos kézi- szerszám bekapcsolási teljesítményét korlátozza és így lehe- tővé teszi annak egy 16 Amperes biztosítékról való üzemelte- tését. Megjegyzés: Ha az elektromos kéziszerszám a bekapcsolás után teljes fordulatszámmal kezd el működni, a felfutási áram- behatárolás, az űjraindulás elleni védelem és a visszarugási ki- kapcsolás nem működik. Az elektromos kéziszerszámot ekkor azonnal be kell küldeni a Vevőszolgálatnak. A címeket lásd a „Vevőszolgálat és használati tanácsadás“ fejezetben. Konstantelektronika A konstanselektronika az előre kiválasztott fordulatszámot az üresjárattól a teljes terhelésig gyakorlatilag állandó szinten tartja és egyenletes munkateljesítményt biztosít. OBJ_BUCH-3330-001.book Page 188 Tuesday, November 7, 2017 2:23 PMMagyar | 189 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) A fordulatszám előválasztása (GWS 18-125 SL/GWS 18-125 SPL) A 3 fordulatszám előválasztó szabályozókerékkel a szükséges fordulatszám üzem közben is előválasztható. Az alábbi táblázatban található értékek javasolt értékek. A fordulatszám fokozatoknál megadott fordulatszámok tájé- koztató értékek. A betétszerszám megengedett fordulatszámának leg- alább akkorának kell lennie, mint az elektromos kézi- szerszámon megadott legnagyobb fordulatszám. A megengedettnél gyorsabban forgó tartozékok széttörhet- nek és kirepülhetnek. Munkavégzési tanácsok Ha tartófalakba vág réseket, óvatosan járjon el, lásd a „Tájékoztató a statikáról” c. szakaszt. Fogja be a munkadarabot, ha azt a saját súlya nem meg- bízhatóan rögzíti. Sohase vesse alá az elektromos kéziszerszámot akkora terhelésnek, hogy az ettől leálljon. Magas terhelés után hagyja még néhány percig üresjá- ratban működni az elektromos kéziszerszámot, hogy a betétszerszám lehűljön. Ne érjen hozzá a csiszoló és daraboló tárcsákhoz, amíg le nem hűltek. Munka közben a tárcsák erősen felhevül- nek. Ne használja az elektromos kéziszerszámot egy dara- boló állvánnyal. Nagyoló csiszolás Sohase használjon hasítókorongokat nagyoló csiszo- láshoz. A nagyolási szög 30° és legfeljebb 40° között a nagyolásnál a legjobb eredményekhez vezet. Az elektromos kéziszerszámot mérsékelt nyomással előre és hátra mozhgassa. Így a munka- darab nem forrósodik fel, nem színeződik el és nem jelennek meg rajta karcolások. Legyezőlapos tárcsa A legyezőlapos tárcsával (tartozék) görbe felületeket és profi- lokat is meg lehet munkálni. A legyezőlapos tárcsák élettartama lényegesen hosszabb, zaj- szintjük és csiszolási hőmérsékletük lényegesen alacso- nyabb, mint a szokásos csiszolókorongoké. Fémek darabolása Kötött csiszolóanyaggal végzett daraboláshoz mindig használja a darabolásra szolgáló 14 védőbúrát. A darabolásnál a készüléket a megmunkálásra kerülő anyag- nak megfelelő mérsékelt előtolással mozgassa előre. Ne gya- koroljon nyomást a hasítókorongra, ne ékelje be és ne rezges- se be a korongot. A kifutó hasítókorongot nem szabad oldalirányú nyomással le- fékezni. Az elektromos kéziszer- számot mindig a forgás- sal ellenkező irányba kell vezetni. Ellenkező eset- ben a készülék irányít- hatatlanul kiugorhat a vágásból. A profilok és négyszögletes csövek darabolásánál a legcélsze- rűbb a legkisebb keresztmetszetnél kezdeni a munkát. Terméskő darabolása Kőben végzett darabolási munkák esetén mindig gon- doskodjon kielégítő porelszívásról. Viseljen porvédő álarcot. Az elektromos kéziszerszámot csak száraz vágással, il- letve csiszolással való megmunkálására szabad hasz- nálni. A terméskövek darabolásához legcélszerűbb egy gyémántbe- tétes darabolótárcsát használni. Anyag Alkalmazás Betétszerszám A 3 szabályozókerék helyzete Fém Festék eltávolítása Csiszolólap 2 – 3 Fa, fém Lekefélés, rozsdátlanítás Edénykefe, csiszolólap 3 Fém, kő Csiszolás Csiszolótárcsa 4 – 6 Fém Nagyoló csiszolás Csiszolótárcsa 6 Kő Darabolás Darabolótárcsa és vezetőszán (Kőzetek darabolásához a vezetőszán használata kötelező)

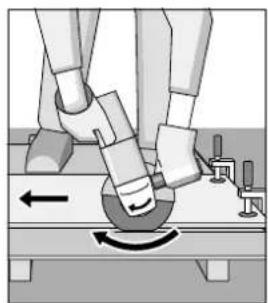

Fém Darabolás Darabolótárcsa 6 Fordulatszám-fo- kozat választás GWS 18-125 ... [perc

OBJ_BUCH-3330-001.book Page 189 Tuesday, November 7, 2017 2:23 PM190 | Magyar 1 609 92A 3ZX | (7.11.17) Bosch Power Tools A vezetőszánnal végzett daraboláshoz szolgáló 21 elszívó bú- ra alkalmazása esetén a porszívó berendezésnek kőpor elszí- vására is engedélyezve kell lennie. Bosch erre alkalmas por- szívókat tud ajánlani. Kapcsolja be az elektro- mos kéziszerszámot és helyezze fel a vezető- szán első részével a megmunkálásra kerülő munkadarabra. Az elekt- romos kéziszerszámot a megmunkálásra kerülő anyagnak megfelelő mérsékelt előtolással mozgassa előre. Különösen kemény anyagok, például magas kavicstartalmú beton darabolásakor a gyémántbetétes darabolótárcsa túlhe- vülhet és megrongálódhat. A gyémántbetétes darabolótár- csával együtt körbefutó szikrakoszorú túlhevülésre utal. Ebben az esetben szakítsa félbe a darabolási folyamatot és já- rassa a gyémántbetétes darabolótárcsát rövid ideig alapjárat- ban a legmagasabb fordulatszámon, hogy az lehűlhessen. Ha a munkateljesítmény észrevehetően csökken és a tárcsát szikrakoszorú veszi körül, akkor ez arra utal, hogy a gyémánt- betétes darabolótárcsa eltompult. A gyémántbetétes darabo- lótárcsát egy abrazív hatású anyagban (például mészhomok- kő) végzett rövid vágásokkal ismét ki lehet élesíteni. Tájékoztató a statikáról A tartó falakban vágható rések a DIN 1053 német szabvány

1. részében vagy az adott országban érvényes hasonló szab-

ványokban vannak rögzítve. Ezeket az előírásokat okvetlenül be kell tartani. A munka meg- kezdése előtt kérje ki a felelős statikus, építész vagy az illeté- kes építésvezetőség véleményét. Karbantartás és szerviz Karbantartás és tisztítás Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dol- gozhasson. Nehéz üzemeltetési feltételek esetén lehetőség szerint mindig használjon egy elszívó rendszert. Fújja ki gyak- ran a szellőzőnyílásokat, és iktasson be a hálózati veze- ték elé egy hibaáram védőkapcsolót (PRCD). Fémek megmunkálása során vezetőképes por juthat az elektro- mos kéziszerszám belsejébe. Ez hátrányos hatással lehet az elektromos kéziszerszám védőszigetelésére. Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos kézi- szerszám-műhely ügyfélszolgálatát szabad megbízni, nehogy a biztonságra veszélyes szituáció lépjen fel. A tartozékokat gondosan tárolja és kezelje. Vevőszolgálat és használati tanácsadás A Vevőszolgálat választ ad a termékének javításával és kar- bantartásával, valamint a pótalkatrészekkel kapcsolatos kér- déseire. A tartalékalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a címen találhatók: www.bosch-pt.com A Bosch Használati Tanácsadó Team szívesen segít, ha termé- keinkkel és azok tartozékaival kapcsolatos kérdései vannak. Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készüléké- nek javítását. Tel.: +36 1 431 3835 Fax: +36 1 431 3888 E-mail: info.bsc@hu.bosch.com www.bosch-pt.hu Hulladékkezelés Az elektromos kéziszerszámokat, a tartozékokat és a csoma- golást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Ne dobja ki az elektromos kéziszerszámokat a ház- tartási szemétbe! Csak az EU-tagországok számára: A használt villamos és elektronikus berendezésekre vonatko- zó 2012/19/EU sz. Európai Irányelvnek és ennek a megfelelő országok jogharmonizációjának megfelelően a már használ- hatatlan elektromos kéziszerszámokat külön össze kell gyűj- teni és a környezetvédelmi szempontból megfelelő újra fel- használásra le kell adni. A változtatások joga fenntartva. OBJ_BUCH-3330-001.book Page 190 Tuesday, November 7, 2017 2:23 PMРусский | 191 Bosch Power Tools 1 609 92A 3ZX | (7.11.17)
