GWS 18150 PL Professional - Murskain BOSCH - Ilmainen käyttöohje ja opas

KÄYTTÖOHJE GWS 18150 PL Professional BOSCH

OBJ_BUCH-3330-001.book Page 112 Tuesday, November 7, 2017 2:23 PMNorsk | 113 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) Arbeidshenvisninger Vær forsiktig når du lager slisser i bærende vegger, se avsnittet «Informasjoner om statikk». Spenn verktøyet inn, hvis det ikke ligger godt fast med sin egen vekt. Ikke belast elektroverktøyer så sterkt at det stanser. La elektroverktøyet gå noen minutter i tomgang etter sterk belastning for å avkjøle det. Ikke ta på slipe- og kappeskivene før de er avkjølt. Ski- vene blir svært varme i løpet av arbeidet. Ikke bruk elektroverktøyet med et kappestativ. Grovsliping Bruk aldri kappeskiver til grovsliping. Med en vinkel på 30° til 40° oppnår du det beste arbeidsresul- tatet ved grovsliping. Beveg elektroverktøyet frem og tilbake med middels trykk. Slik blir ikke arbeidsstykket for varmt, misfarges ikke og det oppstår ikke riller. Lamellslipeskive Med lamellskiven (tilbehør) kan du også bearbeide buede overflater og profiler. Lamellslipeskiver har en vesentlig lengre levetid, lavere støy- nivå og lavere slipetemperaturer enn vanlige slipeskiver. Kapping av metall Ved kapping med bakelitt-bundede slipemidler må du alltid bruke vernedekselet 14. Ved kapping må du skyve fremover med middels sterk kraft som er tilpasset materialet som skal bearbeides. Du må ikke utøve trykk på kappeskiven, kile den fast eller oscillere. Ikke brems utløpende kappeskiver med trykk mot siden. Elektroverktøyet må all- tid føres med motgåen- de bevegelser. Det er el- lers fare for at den trykkes ukontrollert ut av snittet. Ved kapping av profiler og firkantrør bør du starte på det min- ste tverrsnittet. Kapping av stein Ved kapping i stein må du sørge for en tilstrekkelig støvavsuging. Bruk en støvmaske. Elektroverktøyet må kun brukes til tørrskjæring/tørr- sliping. Bruk helst en diamant-kappeskive til kapping av stein. Ved bruk av avsugdekselet til kapping med føringssleide 21 må støvsugeren være godkjent til avsuging av steinstøv. Bosch har egnede støvsugere. Slå på elektroverktøyet og sett det med fremre del av føringssleiden på arbeidsstykket. Skyv elektroverktøyet frem- over med middels sterk kraft som er tilpasset materialet som skal be- arbeides. Hvis du kapper spesielt harde materialer, f. eks. betong med høyt kiselinnhold, kan diamant-kappeskiven blir for varm og slik ta skade. En gnistkrans rundt diamant-kappeskiven er et tydelig tegn på dette. Avbryt da kappingen og la diamant-kappeskiven gå ett øye- blikk med høyeste turtall i tomgang for å avkjøles. Tydelig redusert arbeidsfremskritt og gnistkrans rundt er tegn på at diamant-kappeskiven er blitt butt. Du kan slipe denne med korte snitt i abrasivt materiale (f. eks. kalksandstein). Informasjoner om statikk Slisser i hovedvegger må tilsvare standard DIN 1053 del 1 el- ler nasjonale bestemmelser. Disse forskriftene skal absolutt overholdes. Ta derfor kontakt med ansvarlig statiker, arkitekt eller byggeledelse. Service og vedlikehold Vedlikehold og rengjøring Før alle arbeider på elektroverktøyet utføres må støp- selet trekkes ut av stikkontakten. Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert. Ved ekstreme bruksvilkår må du om mulig alltid bruke et avsugsanlegg. I slike tilfeller blåser du ventilasjons- spaltene ofte rene, og kobler til en jordfeilbryter (PRCD). Ved bearbeidelse av metall kan det sette seg le- dedyktig støv inne i elektroverktøyet. Beskyttelsesisola- sjonen til elektroverktøyet kan innskrenkes. Hvis det er nødvendig å skifte ut tilkoplingsledningen, må det- te gjøres av Bosch eller Bosch-serviceverksteder, slik at det ikke oppstår fare for sikkerheten. Tilbehøret må lagres og behandles med omhu. Kundeservice og rådgivning ved bruk Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeleler. Spreng- skisser og informasjon om reservedeler finner du også på: www.bosch-pt.com Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål an- gående våre produkter og deres tilbehør. OBJ_BUCH-3330-001.book Page 113 Tuesday, November 7, 2017 2:23 PM114 | Suomi 1 609 92A 3ZX | (7.11.17) Bosch Power Tools Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Deponering Elektroverktøy, tilbehør og emballasje må leveres inn til miljø- vennlig gjenvinning. Elektroverktøy må ikke kastes i vanlig søppel! Kun for EU-land: Jf. det europeiske direktivet 2012/19/EU vedr. gamle elek- triske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering. Rett til endringer forbeholdes. Suomi Turvallisuusohjeita Sähkötyökalujen yleiset turvallisuusohjeet Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyt- tää pölyn tai höyryt. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttä- essäsi. Voit menettää laitteesi hallinnan huomiosi suun- tautuessa muualle. Sähköturvallisuus Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkö- työkalujen kanssa. Alkuperäisessä kunnossa olevat pisto- tulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. Vältä koskettamasta maadoitettuja pintoja, kuten put- kia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudel- le. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyö- kalun kantamiseen, ripustamiseen tai pistotulpan ir- rottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvatta- vat sähköiskun vaaraa. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaa- raa. Henkilöturvallisuus Ole valpas, kiinnitä huomiota työskentelyysi ja nouda- ta tervettä järkeä sähkötyökalua käyttäessäsi. Älä käy- tä mitään sähkötyökalua, jos olet väsynyt tai huumei- den, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. Käytä suojavarusteita. Käytä aina suojalaseja. Henkilö- kohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulon- suojaimien, riippuen sähkötyökalun lajista ja käyttötavas- ta, vähentää loukkaantumisriskiä. Vältä tahatonta käynnistämistä. Varmista, että sähkö- työkalu on poiskytkettynä, ennen kuin liität sen sähkö- verkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käyn- nistyskytkimen ollessa käyntiasennossa, altistat itsesi on- nettomuuksille. Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijait- see laitteen pyörivässä osassa, saattaa johtaa loukkaantu- miseen. Vältä epänormaalia kehon asentoa. Huolehdi aina tuke- vasta seisoma-asennosta ja tasapainosta. Täten voit pa- remmin hallita sähkötyökalua odottamattomissa tilanteis- sa. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että niitä käyte- tään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja. VAROITUS OBJ_BUCH-3330-001.book Page 114 Tuesday, November 7, 2017 2:23 PMSuomi | 115 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) Sähkötyökalujen huolellinen käyttö ja käsittely Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi- tettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. Älä käytä sähkötyökalua, jota ei voida käynnistää ja py- säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö- työkalun tahattoman käynnistyksen. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun nii- tä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaaralli- sia, jos niitä käyttävät kokemattomat henkilöt. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristukses- sa sekä, että siinä ei ole murtuneita tai vahingoittunei- ta osia, jotka saattaisivat vaikuttaa haitallisesti sähkö- työkalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huo- nosti huolletuista laitteista. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä- viä, eivät tartu helposti kiinni ja niitä on helpompi hallita. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työ- olosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa joh- taa vaarallisiin tilanteisiin. Huolto Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Kulmahiomakoneen turvallisuusohjeet Yhteiset varo-ohjeet hiomista, hiekkapaperihiomista, työskentelyä teräsharjan kanssa ja katkaisuhiontaa var- ten Tätä sähkötyökalua tulee käyttää hiomakoneena, hiek- kapaperihiomakoneena, teräsharjana ja katkaisuhio- makoneena. Ota huomioon kaikki varo-ohjeet, ohjeet, piirustukset ja tiedot, joita saat sähkötyökalun kanssa. Ellet noudata seuraavia ohjeita, saattaa se johtaa sähköis- kuun, tulipaloon ja/tai vaikeisiin loukkaantumisiin. Tämä sähkötyökalu ei sovellu kiillotukseen. Käyttö, jo- hon sähkötyökalu ei ole tarkoitettu, saattaa aiheuttaa vaa- ratilanteita ja loukkaantumista. Älä käytä mitään lisälaitteita, joita ei valmistaja ole tar- koittanut tai suositellut nimenomaan tälle sähkötyöka- lulle. Vain se, että pystyt kiinnittämään laitetta sähkötyö- kaluusi ei takaa sen turvallista käyttöä. Vaihtotyökalun sallitun kierrosluvun tulee olla vähin- tään yhtä suuri kuin sähkötyökalussa mainittu suurin kierrosluku. Lisätarvike, joka pyörii sallittua suuremmalla nopeudella, saattaa murtua ja sinkoutua ympäristöön. Vaihtotyökalun ulkohalkaisijan ja paksuuden tulee vas- tata sähkötyökalun mittatietoja. Väärin mitoitettuja vaihtotyökaluja ei voida suojata tai hallita riittävästi. Hiomalaikkojen ja laippojen tulee sopia tarkasti sähkö- työkalusi hiomakaraan. Käytettäessä vaihtotyökaluja, jotka liitetään laippaan, tulee vaihtotyökalun reiän hal- kaisijan sopia laipan kiinnityshalkaisijaan. Vaihtotyöka- lut, joita ei kiinnitetä oikein sähkötyökaluun, pyörivät epä- tasaisesti, tärisevät voimakkaasti ja saattavat johtaa hallinnan menettämiseen. Älä käytä vaurioituneita vaihtotyökaluja. Tarkista en- nen jokaista käyttöä, ettei vaihtotyökalussa, kuten hiomalaikoissa ole pirstoutumia tai halkemia, hioma- lautasessa halkeamia tai voimakasta kulumista, teräs- harjassa irtonaisia tai katkenneita lankoja. Jos sähkö- työkalu tai vaihtotyökalu putoaa, tulee tarkistaa, että se on kunnossa tai sitten käyttää ehjää vaihtotyökalua. Kun olet tarkistanut ja asentanut vaihtotyökalun, pidä itsesi ja lähistöllä olevat henkilöt loitolla pyörivän vaih- totyökalun tasosta ja anna sähkötyökalun käydä mi- nuutti täydellä kierrosluvulla. Vaurioituneet vaihtotyö- kalut menevät yleensä rikki tässä ajassa. Käytä henkilökohtaisia suojavarusteita. Käytä käytös- tä riippuen kokokasvonaamiota, silmäsuojusta tai suo- jalaseja. Jos mahdollista, käytä pölynaamaria, kuulon- suojainta, suojakäsineitä tai erikoissuojavaatetta, joka suojaa sinut pieniltä hioma- ja materiaalihiukkasilta. Silmät tulee suojata lenteleviltä vierailta esineiltä, jotka saattavat syntyä erilaisessa käytössä. Pöly- tai hengitys- suojanaamareiden täytyy suodattaa pois työstössä synty- vä pöly. Jos olet pitkään alttiina voimakkaalle melulle, saat- taa se vaikuttaa heikentävästi kuuloon. Varmista, että muut henkilöt pysyvät turvallisella etäi- syydellä työalueeltasi. Jokaisella, joka tulee työalueel- le, tulee olla henkilökohtaiset suojavarusteet. Työkap- paleen tai murtuneen vaihtotyökalun osia saattaa sinkoutua kauemmas ja vahingoittaa ihmisiä myös varsi- naisen työalueen ulkopuolella. Tartu laitteeseen ainoastaan eristetyistä pinnoista teh- dessäsi työtä, jossa vaihtotyökalu saattaisi osua piilos- sa olevaan sähköjohtoon tai sahan omaan sähköjoh- toon. Kosketus jännitteiseen johtoon voi tehdä sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköis- kuun. Pidä verkkojohto poissa pyörivistä vaihtotyökaluista. Jos menetät sähkötyökalun hallinnan, saattaa verkkojohto tulla katkaistuksi tai tarttua kiinni ja vetää kätesi tai käsivar- tesi kiinni pyörivään vaihtotyökaluun. Älä aseta sähkötyökalua pois, ennen kuin vaihtotyöka- lu on pysähtynyt kokonaan. Pyörivä vaihtotyökalu saat- taa koskettaa lepopintaa ja voit menettää sähkötyökalusi hallinnan. OBJ_BUCH-3330-001.book Page 115 Tuesday, November 7, 2017 2:23 PM116 | Suomi 1 609 92A 3ZX | (7.11.17) Bosch Power Tools Älä koskaan pidä sähkötyökalua käynnissä sitä kanta- essasi. Vaatteesi voi hetkellisen kosketuksen seurauksena tarttua kiinni pyörivään vaihtotyökaluun, joka saattaa tun- keutua kehoosi. Puhdista sähkötyökalusi tuuletusaukot säännöllisesti. Moottorin tuuletin imee pölyä työkalun koteloon, ja voima- kas metallipölyn kasautuma voi synnyttää sähköisiä vaara- tilanteita. Älä käytä sähkötyökalua palavien aineiden lähellä. Kipi- nät voivat sytyttää näitä aineita. Älä käytä vaihtotyökaluja, jotka tarvitsevat nestemäis- tä jäähdytysainetta. Veden tai muiden nestemäisten jäähdytysaineiden käyttö saattaa johtaa sähköiskuun. Takaisku ja vastaavat varo-ohjeet Takaisku on äkillinen reaktio, joka syntyy pyörivän vaihto- työkalun, kuten hiomalaikan, hiomalautasen tai teräshar- jan tarttuessa kiinni tai jäädessä puristukseen. Tarttumi- nen tai puristukseen joutuminen johtaa pyörivän vaihtotyökalun äkilliseen pysähdykseen. Tällöin hallitse- maton sähkötyökalu sinkoutuu tarttumakohdasta vaihto- työkalun kiertosuunnasta vastakkaiseen suuntaan. Jos esim. hiomalaikka tarttuu tai joutuu puristukseen työ- kappaleeseen, saattaa hiomalaikan reuna, joka on uponnut työkappaleeseen, juuttua kiinni aiheuttaen hiomalaikan ponnahduksen ulos työkappaleesta tai aiheuttaa takais- kun. Hiomalaikka liikkuu silloin käyttävää henkilöä vasten tai poispäin hänestä, riippuen laikan kiertosuunnasta tart- tumakohdassa. Tällöin hiomalaikka voi myös murtua. Takaisku johtuu sähkötyökalun väärinkäytöstä tai käytöstä väärään tarkoitukseen. Se voidaan estää sopivin varotoi- min, joita selostetaan seuraavassa. Pitele sähkötyökalua tukevasti ja saata kehosi ja käsi- vartesi asentoon, jossa pystyt vastaamaan takaisku- voimiin. Käytä aina lisäkahvaa, jos sinulla on sellainen, jotta pystyisit parhaalla mahdollisella tavalla hallitse- maan takaiskuvoimia tai vastamomentteja työkalun ryntökäynnissä. Käyttävä henkilö pystyy hallitsemaan takaisku- ja vastamomenttivoimat noudattamalla sopivia suojatoimenpiteitä. Älä koskaan tuo kättäsi lähelle pyörivää vaihtotyöka- lua. Vaihtotyökalu saattaa takaiskun sattuessa liikkua käte- si yli. Vältä pitämästä kehoasi alueella, johon sähkötyökalu liikkuu takaiskun sattuessa. Takaisku pakottaa sähkö- työkalun vastakkaiseen suuntaan hiomalaikan liikkeeseen nähden tarttumiskohdassa. Työskentele erityisen varovasti kulmien, terävien reu- nojen jne. alueella, estä vaihtotyökalua ponnahtamas- ta takaisin työkappaleesta ja juuttumasta kiinni. Pyöri- vällä vaihtotyökalulla on taipumus juuttua kiinni kulmissa, terävissä reunoissa tai saadessaan kimmokkeen. Tämä johtaa hallinnan pettämiseen tai takaiskuun. Älä käytä ketjuteriä tai hammastettuja sahanteriä. Täl- laiset vaihtotyökalut aiheuttavat usein takaiskun tai sähkö- työkalun hallinnan menettämisen. Erityiset varo-ohjeet hiontaan ja katkaisuhiontaan Käytä yksinomaan sähkötyökalullesi sallittuja hioma- työkaluja ja näitä hiomatyökaluja varten tarkoitettuja suojuksia. Hiomatyökaluja, jotka eivät ole tarkoitettuja sähkötyökalun kanssa käytettäviksi ei voida suojata riittä- västi ja ne ovat turvattomia. Taivutetut laikat on asennettava niin, että niiden hio- mapinta ei ulotu laikkasuojuksen tason ulkopuolelle. Asiaankuulumattomasti asennettua hiomalaikkaa, joka ulottuu laikkasuojuksen tason ulkopuolelle ei voida suojata riittävästi. Laikkasuojuksen täytyy olla tukevasti kiinni sähkötyö- kalussa ja niin asennettu, että suurin mahdollinen tur- vallisuus saavutetaan t. s. niin, että mahdollisimman pieni osa hiomatyökalusta on avoin käyttäjää kohti. Laikkasuojus auttaa suojaamaan käyttävää henkilöä mur- tokappaleilta, tahattomalta hiomatyökalun koskettamisel- ta ja kipinöiltä, jotka voivat sytyttää vaatteet palamaan. Hiomatyökaluja saa käyttää ainoastaan siihen käyt- töön mihin niitä suositellaan. Esim.: Älä koskaan hio hiomalaikan sivupintaa käyttäen. Hiomalaikat on tarkoi- tettu hiontaan laikan ulkokehällä. Sivuttain kohdistuva voi- ma saattaa murtaa hiomalaikan. Käytä aina virheetöntä, oikean kokoista ja muotoista kiinnityslaippaa valitsemallesi hiomalaikalle. Sopivat laipat tukevat hiomalaikkaa ja vähentävät näin hiomalaikan murtumisriskiä. Katkaisulaikkojen laipat saattavat poiketa muitten hiomalaikkojen laipoista. Älä käytä isompiin sähkötyökaluihin kuuluneita kulu- neita hiomalaikkoja. Suurempien sähkötyökalujen hio- malaikat eivät sovellu pienempien sähkötyökalujen suu- remmille kierrosluvuille, ja ne voivat murtua. Muita katkaisuhiontaan liittyviä erityisvaro-ohjeita Vältä katkaisulaikan juuttumista kiinni ja liian suurta syöttöpainetta. Älä tee liian syviä leikkauksia. Katkaisu- laikan ylikuormitus kasvattaa sen rasitusta ja sen alttiutta kallistua tai juuttua kiinni ja siten takaiskun ja laikan murtu- misen mahdollisuutta. Vältä aluetta pyörivän katkaisulaikan edessä ja takana. Jos katkaisulaikka liikkuu työkappaleessa sinusta pois- päin, saattaa sähkötyökalu takaiskun sattuessa singota suoraan sinua kohti pyörivällä laikalla. Jos katkaisulaikka joutuu puristukseen tai keskeytät työn, tulee sinun pysäyttää sähkötyökalu ja pitää se rauhallisesti paikoillaan, kunnes laikka on pysähtynyt. Älä koskaan koeta poistaa vielä pyörivää katkaisulaik- kaa leikkauksesta, se saattaa aiheuttaa takaiskun. Määrittele ja poista puristukseen joutumisen syy. Älä käynnistä sähkötyökalua uudelleen, jos laikka on kiinni työkappaleessa. Anna katkaisulaikan ensin saa- vuttaa täysi kierroslukunsa, ennen kuin varovasti jat- kat leikkausta. Muussa tapauksessa saattaa laikka tarttua kiinni, ponnahtaa ulos työkappaleesta tai aiheuttaa takais- kun. Tue litteät tai isot työkappaleet katkaisulaikan puris- tuksen aiheuttaman takaiskuvaaran minimoimiseksi. Suuret työkappaleet voivat taipua oman painonsa takia. OBJ_BUCH-3330-001.book Page 116 Tuesday, November 7, 2017 2:23 PMSuomi | 117 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) Työkappaletta tulee tukea molemmilta puolilta, sekä kat- kaisuleikkauksen vierestä että reunoista. Ole erityisen varovainen upotusleikkauksissa seiniin tai muihin alueisiin, joiden taustaa tai rakennetta et pysty näkemään. Uppoava katkaisulaikka saattaa aiheut- taa takaiskun osuessaan kaasu- tai vesiputkiin, sähköjoh- toihin tai muihin kohteisiin. Erityiset varo-ohjeet hiekkapaperihiontaan Älä käytä ylisuuria hiomapapereita, vaan noudata val- mistajan ohjeita hiomapapereiden koosta. Hiomapape- rit jotka ulottuvat hiomalautasen ulkopuolelle, saattavat ai- heuttaa loukkaantumista tai johtaa kiinnijuuttumiseen, hiomapaperin repeytymiseen tai takaiskuun. Erityiset varo-ohjeet työskentelyyn teräsharjan kanssa Ota huomioon, että teräsharjasta irtoaa lankoja myös normaalikäytössä. Älä ylikuormita lankoja käyttämällä liian suurta painetta työkappaletta vasten. Irti sinkoutu- vat langan kappaleet voivat helposti tunkeutua ohuen vaat- teen tai ihon läpi. Jos suojusta suositellaan, tulee sinun varmistaa, ettei suojus ja teräsharja voi koskettaa toisiaan. Lautas- ja kuppiharjojen halkaisijat voivat laajeta puristuspaineen ja keskipakovoiman johdosta. Lisävaro-ohjeita Käytä suojalaseja. Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi tai käänny paikallisen jake- luyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköis- kuun. Vapauta käynnistyskytkin ja saata se off-asentoon, jos virransyöttö keskeytyy esim. sähkökatkoksen tai verk- kopistotulpan irrottamisen takia. Tämä estää tahatto- man uudelleenkäynnistymisen. Älä kosketa hioma- tai katkaisulaikkoja, ennen kuin ne ovat jäähtyneet. Laikat tulevat käytössä hyvin kuumiksi. Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitetty työkappale pysyy tukevammin paikoillaan kuin kädessä pidettynä. Tuotekuvaus Lue kaikki turvallisuus- ja muut ohjeet. Tur- vallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Käännä auki taittosivu, jossa on laitteen kuva ja pidä se ulos- käännettynä lukiessasi käyttöohjetta. Määräyksenmukainen käyttö Sähkötyökalu on tarkoitettu metallin ja kiviainesten katkai- suun karhentamiseen ja harjaamiseen ilman veden käyttöä. Katkaisussa sidoshiomainetta käyttäen täytyy aina käyttää erityistä katkaisusuojusta. Käytön aikana on huolehdittava riittävästä pölyn poistoimus- ta. Sallituilla hiomatyökaluilla sähkötyökalua voidaan käyttää myös hiekkapaperihiontaan. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivussa ole- vaan sähkötyökalun kuvaan. 1 Laikkasuojuksen lukitusvipu 2 Karan lukituspainike 3 Kierrosluvun asetuksen säätöpyörä (GWS 18-125 SL/GWS 18-125 SPL) 4 Käynnistyskytkin 5 Lisäkahva (eristetty kädensija) 6 Hiomakara 7 Imuhuppu hiontaa varten* 8 O-renkaalla varustettu kiinnityslaippa 9 Kovametallikuppilaikka* 10 Kiinnitysmutteri 11 Pikakiinnitysmutteri * 12 Laikkasuojus hiontaa varten 13 Hiomalevy* 14 Laikkasuojus katkaisua varten* 15 Katkaisulaikka* 16 Käsisuojus* 17 Kuminen hiomalautanen* 18 Hiomapaperi * 19 Rengasmutteri* 20 Kuppiharja* 21 Imuhuppu leikkaukseen ohjauskelkan kanssa * 22 Timanttikatkaisulaikka* 23 Kahva (eristetty kädensija) 24 Hiomakaran pyörintäsuuntanuoli 25 Timanttiporakruunu* *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi- mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas- tamme. OBJ_BUCH-3330-001.book Page 117 Tuesday, November 7, 2017 2:23 PM118 | Suomi 1 609 92A 3ZX | (7.11.17) Bosch Power Tools Tekniset tiedot Kulmahiomakone GWS ... 18-125 L 18-125 PL 18-125 SL 18-125 SPL Tuotenumero 3 601 ... GA3 0.. GA3 1.. GA3 2.. GA3 3.. Ottoteho W 1800 1800 1800 1800 Antoteho W 1145 1145 1145 1145 Nimellinen kierrosluku min

Kierrosluvun säätöalue min

– – 2800 – 12000 2800–12000 Hiomalaikan maks. halkaisija mm 125 125 125 125 Hiomakaran kierre M 14 M 14 M 14 M 14 Hiomakaran kierteen suurin sallittu pituus mm 22 22 22 22 Takaiskun poiskytkentä

Uudelleenkäynnistyssuoja

Käynnistysvirran rajoitin

Kierrosluvun esivalinta

Paino vastaa EPTA-Procedure 01:2014 – tärinävaimennetulla lisäkahvalla – vakiolisäkahvalla

2,5 2,3 2,5 2,3 2,5 2,3 2,5 2,3 Suojausluokka /II /II /II /II Tiedot koskevat 230V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. Kulmahiomakone GWS ... 18-125 L Inox 18-125 PL Inox 18-150 L 18-150 PL Tuotenumero 3 601 ... GA4 0.. GA4 1.. GA5 0.. GA5 1.. Ottoteho W 1800 1800 1800 1800 Antoteho W 1145 1145 1145 1145 Nimellinen kierrosluku min

Kierrosluvun säätöalue min

Hiomalaikan maks. halkaisija mm 125 125 150 150 Hiomakaran kierre M 14 M 14 M 14 M 14 Hiomakaran kierteen suurin sallittu pituus mm 22 22 22 22 Takaiskun poiskytkentä

Uudelleenkäynnistyssuoja

Käynnistysvirran rajoitin

Kierrosluvun esivalinta

Paino vastaa EPTA-Procedure 01:2014 – tärinävaimennetulla lisäkahvalla – vakiolisäkahvalla

2,5 2,3 2,5 2,3 2,5 2,4 2,5 2,4 Suojausluokka /II /II /II /II Tiedot koskevat 230V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. OBJ_BUCH-3330-001.book Page 118 Tuesday, November 7, 2017 2:23 PMSuomi | 119 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) Melu-/tärinätiedot Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelyrasituksen väliaikaiseen arvioin- tiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettuna, silloin vä- rähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saat- taa kasvattaa koko työaikajakson värähtelyrasitusta huomat- tavasti. Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasi- tusta. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalu- jen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä, työprosessien organisointi. Asennus Suojalaitteiden asennus Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Huomio: Jos hiomalaikka on murtunut käytön aikana, tai jos laikan suojuksen/sähkötyökalun kiinnityslaitteisiin on tullut vika, on sähkötyökalu heti lähetettävä korjaukseen keskus- huoltoon tai valtuutettuun huoltoliikkeeseen, katso osoite lu- vusta ”Asiakaspalvelu ja käyttöneuvonta”. GWS ... 18-125 L 18-125 PL 18-125 SL 18-125 SPL 3 601 ... GA3 0.. GA3 1.. GA3 2.. GA3 3.. Melun mittausarvot on määritetty EN 60745-2-3 mukaan. Laitteen tyypillinen A-painotettu Äänenpainetaso Äänen tehotaso Epävarmuus K Käytä kuulonsuojaimia! dB(A) dB(A)

Värähtelyn yhteisarvot a

(kolmen suunnan vek- torisumma) ja epävarmuus K mitattuna EN 60745-2-3 mukaan: Pintahionta (rouhennus):

Hionta hiomapyöröllä:

10,0 1,5 4,0 1,5 10,0 1,5 4,0 1,5 10,0 1,5 4,0 1,5 10,0 1,5 4,0 1,5 GWS ... 18-125 L Inox 18-125 PL Inox 18-150 L 18-150 PL 3 601 ... GA4 0.. GA4 1.. GA5 0.. GA5 1.. Melun mittausarvot on määritetty EN 60745-2-3 mukaan. Laitteen tyypillinen A-painotettu Äänenpainetaso Äänen tehotaso Epävarmuus K Käytä kuulonsuojaimia! dB(A) dB(A)

Värähtelyn yhteisarvot a

(kolmen suunnan vek- torisumma) ja epävarmuus K mitattuna EN 60745-2-3 mukaan: Pintahionta (rouhennus):

Hionta hiomapyöröllä:

6,0 1,5 3,0 1,5 6,0 1,5 3,0 1,5 12,0 1,5 3,0 1,5 12,0 1,5 3,0 1,5 OBJ_BUCH-3330-001.book Page 119 Tuesday, November 7, 2017 2:23 PM120 | Suomi 1 609 92A 3ZX | (7.11.17) Bosch Power Tools Laikkasuojus hiontaa varten Aseta laikkasuojus 12 karan kau- laan kuvan osoittamalla tavalla. Laikkasuojuksen kolmiomerkkien tulee täsmätä vaihdepäässä olevi- en vastaavien merkkien kanssa. Paina laikkasuojus 12 karan kau- laan niin, että suojuksen olake tu- kee sähkötyökalun laippaan ja kierrä suojusta kunnes se lukkiu- tuu paikoilleen kuuluvasti. Sovita suojuksen 12 asento työ- tehtävän vaatimusten mukaan. Paina lukitusvipua 1 ylöspäin ja kierrä laikkasuojus 12 haluttuun asentoon. Säädä laikkasuojusta 12 niin, että kipinäsuihku käyttä- jän suuntaan estyy. Laikkasuojus 12 saa kiertyä vain lukitusvipua 1 painet- taessa! Muussa tapauksessa ei sähkötyökalua missään tapauksessa käyttää, vaan se tulee toimittaa asiakas- palveluun. Huomio: Laikkasuojuksen 12 koodinokat varmistavat, että vain sähkötyökaluun sopiva laikkasuojus voidaan asentaa. Laikkasuojus katkaisua varten Katkaisussa sidoshioma-ainetta käyttäen täytyy aina käyttää katkaisusuojusta 14. Kiven leikkauksessa on aina huolehdittava riittävästä pölyn poistoimusta. Katkaisuun tarkoitettu laikkasuojus 14 asennetaan samalla tavalla kuin hiomiseen tarkoitettu laikkasuojus 12. Pölynimusuojus katkaisuun ohjauskelkkaa käyttäen Pölynimusuojus katkaisuun ohjauskelkkaa 21 käyttäen asen- netaan samalla tavalla kuin hionnassa käytettävä suojus 12. Imuhuppu hiontaa varten Vähän pölyävään maalien, lakkojen ja muovien hiontaan kova- metallikuppiharjojen 9 tai kumisen hiomalautasen 17 ja hio- mapyörön 18 kanssa voidaan käyttää imuhuppua 7. Imuhup- pua 7 ei sovi käyttää metallin työstössä. Imuhuppuun 7 voidaan liittää sopiva Bosch-pölynimuri. Imuhuppu 7 asennetaan laikkasuojuksen 12 tavoin. Harjareu- nus voidaan vaihtaa. Lisäkahva Käytä supistushylsyä vain lisäkahvan 5 kanssa. Kierrä lisäkahva 5 vaihteiston päähän oikealle tai vasemmalle riippuen työtavasta. Käsisuojus Asenna aina käsisuojus 16, kun työskentelet kumisen hiomalautasen 17 tai kuppiharjan/laikkaharjan/taso- liuskalaikan kanssa. Kiinnitä käsisuojus 16 lisäkahvan 5 avulla. Hiomatyökalun asennus Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Älä kosketa hioma- tai katkaisulaikkoja, ennen kuin ne ovat jäähtyneet. Laikat tulevat käytössä hyvin kuumiksi. Puhdista hiomakara 6 ja kaikki asennettavat osat. Paina karan lukituspainiketta 2 karan lukitsemiseksi hioma- työkaluja kiinnitettäessä ja irrotettaessa. Käytä karan lukitusta vain katkaisulaikan ollessa py- sähdyksissä. Muussa tapauksessa sähkötyökalu saattaa vaurioitua. Hioma-/katkaisulaikka Ota huomioon hiomatyökalun mitat. Reiän halkaisijan tulee sopia kiinnityslaippaan. Älä käytä supistuskappaleita tai adaptereita. Kiinnitä timanttikatkaisulaikkoja käyttäessäsi huomiota sii- hen, että timanttikatkaisulaikassa oleva kiertosuuntaa osoit- tava nuoli ja sähkötyökalun kiertosuunta (katso vaihdepäässä oleva kiertosuuntaa osoittava nuoli) täsmäävät keskenään. Asennuksen järjestys näkyy grafiikkasivussa. Kiinnitä hioma-/katkaisulaikka kiertämällä kiinnitysmutteri 10 paikoilleen ja kiristämällä se sakara-avaimella, katso kappa- letta ”Pikakiinnitysmutteri ”. Tarkista hiomatyökalun asennuksen jälkeen ennen käynnistystä, että hiomatyökalu on oikein asennettu ja pystyy pyörimään vapaasti. Varmista, että hiomatyö- kalu ei osu laikan suojukseen tai muihin osiin. Kiinnityslaipassa 8 on muoviosa (O-ren- gas) keskityslaipan ympäri. Jos tämä O-rengas puuttuu tai on vaurioitunut, vaihda se ehdottomasti ennen kiinni- tyslaipan 8 asennusta. Tasoliuskalaikka Asenna aina käsisuojus 16, kun työskentelet tasolius- kalaikan kanssa. Kuminen hiomalautanen Asenna aina käsisuojus 16, kun työskentelet kumisen hiomalautasen 17 kanssa. Asennuksen järjestys näkyy grafiikkasivussa. Kierrä rengasmutteri 19 paikoilleen ja kiristä se sakara-avai- mella. Kuppiharja/laikkaharja Asenna aina käsisuojus 16, kun työskentelet kuppilai- kan tai laikkaharjan kanssa. Asennuksen järjestys näkyy grafiikkasivussa. Kuppiharja/laikkaharja tulee pystyä kiertämään niin pitkälle hiomakaraan, että ne tukevat hiomakaran laippaan hiomaka- ran kierteen lopussa. Kiristä kuppiharja/laikkaharja sakara- avaimella. OBJ_BUCH-3330-001.book Page 120 Tuesday, November 7, 2017 2:23 PMSuomi | 121 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) Pikakiinnitysmutteri Helpon työkalukiinnityksen aikaansaamiseksi ilman työkaluja voit kiinnitysmutterin 10 sijasta käyttää pikakiinnitysmutteria

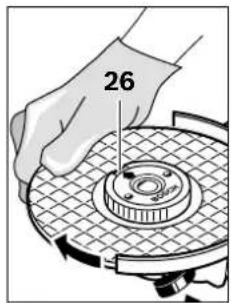

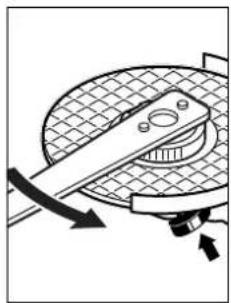

Pikakiinnitysmutteria 11 saa käyttää vain hioma- ja katkaisulaikkojen kanssa. Käytä yksinomaan virheetöntä, moitteettomassa kun- nossa olevaa pikakiinnitysmutteria 11. Tarkista mutteria kiinnittäessäsi, että pikakiinnitys- mutterin 11 sivu, jossa on tekstiä, ei osoita hiomalaik- kaa; nuolen tulee osoittaa indeksimerkkiä 26. Käytä karan lukituspainiketta 2 hiomakaran lukitsemiseen. Kierrä hiomalaikkaa voimak- kaasti myötäpäivään pikakiin- nitysmutterin kiristämiseksi. Oikein kiinnitetyn, vaurioitu- mattoman pikakiinnitysmut- terin voit irrottaa sormivoi- min kiertämällä uurrettua rengasta vastapäivään. Älä koskaan irrota kiinni- juuttunutta pikakiinnitys- mutteria pihdeillä, vaan käytä sakara-avainta. Aseta sakara-avain mutteriin kuvan osoittamalla tavalla. Sallitut hiomatyökalut Kaikkia tässä käyttöohjeessa mainittuja hiomatyökaluja voi- daan käyttää. Käytetyn hiomatyökalun kierrosluvun [min

] ja kehänopeu- den [m/s] tulee vähintään noudattaa seuraavan taulukon ar- voja. Tarkista sen tähden hiomatyökalun etiketissä oleva sallittu kierrosluku tai kehänopeus. Vaihteiston pään kierto Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Voit kääntää vaihdepäätä 90°-portaissa. Täten voi- daan käynnistyskytkin kääntää parempaan käyttöasentoon eri työta- paukseissa, esim. katkai- sutyössä imuhupulla va- rustettua ohjauskelkkaa 21 käyttäen tai vasenkä- tisille. Kierrä 4 ruuvia kokonaan ulos. Käännä vaihteiston pää varovasti ja kotelosta irrottamatta uuteen asentoon. Ki- ristä 4 ruuvia uudelleen. Pölyn ja lastun poistoimu Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäispölyt ja metallipölyt voivat olla ter- veydelle vaarallisia. Pölyn kosketus tai hengitys saattaa ai- heuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia. Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään karsinogeenisina, eritoten yhdessä puukäsittelyssä käy- tettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset. – Käytä materiaalille soveltuvaa pölynimua, jos se on mahdollista. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengi- tyssuojanaamaria. Ota huomioon maassasi voimassaolevat säännökset koski- en käsiteltäviä materiaaleja. Vältä pölynkertymää työpaikalla. Pöly saattaa helposti syttyä palamaan. maks. [mm] [mm] D b d [min

OBJ_BUCH-3330-001.book Page 121 Tuesday, November 7, 2017 2:23 PM122 | Suomi 1 609 92A 3ZX | (7.11.17) Bosch Power Tools Käyttö Käyttöönotto Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa. Jos sähkötyökalua käytetään siirrettävien sähkövoimalaittei- den (generaattoreiden) kanssa, joissa ei ole riittäviä tehova- roja tai joissa ei ole sopivaa käynnistysvirran vahvistuksella varustettua jännitesäätöä, saattaa sähkötyökalun käynnistys johtaa tehonmenetyksiin tai epänormaaliin toimintaan. Varmista käyttämäsi sähkövoimalaitteen sopivuus, etenkin verkkojännitettä ja taajuutta koskien. Käynnistys ja pysäytys Käynnistä energiansäästön takia sähkötyökalu vain, kun käy- tät sitä. Paina sähkötyökalun käynnistämiseksi käynnistyskytkin 4 eteen ja paina sitä samalla. Lukitse painettu käynnistyskytkin 4 työntämällä käynnistys- kytkin 4 pidemmälle eteen. Sammuta sähkötyökalu päästämällä käynnistyskytkin 4 va- paaksi tai, jos se on lukittuna, painat lyhyesti käynnistyskyt- kintä 4 ja päästat sen sitten vapaaksi. Kytkinmalli ilman lukitusta (maakohtainen): Paina sähkötyökalun käynnistämiseksi käynnistyskytkin 4 eteen ja paina sitä samalla. Sähkötyökalu pysähtyy, kun päästät käynnistyskytkimen 4 vapaaksi. Tarkista hiomatyökalut ennen käyttöä. Hiomatyökalun tulee olla moitteettomasti asennettu ja sen täytyy pys- tyä pyörimään vapaasti. Suorita vähintään 1 minuutin koekäyttö ilman kuormitusta. Älä käytä vaurioituneita, epämuotoisia tai täriseviä hiomatyökaluja. Vaurioitu- neet hiomatyökalut voivat mennä palasiksi ja aiheuttaa loukkaantumisia. Takaiskun poiskytkentä Jos kierrosluku äkillisesti putoaa, esim. lai- kan jäädessä puristukseen katkaisu-uraan, keskeytyy moottorin virransyöttö elektroni- sesti. Uutta käyttöönottoa varten tulee käynnis- tyskytkin 4 siirtää poiskytkettyyn asentoon ja sähkötyökalu tulee sitten käynnistää uu- delleen. Uudelleenkäynnistyssuoja Uudelleenkäynnistyssuoja estää sähkötyökalun hallitsemat- toman käynnistyksen virtakatkon jälkeen. Uutta käyttöönottoa varten tulee käynnistyskytkin 4 siirtää poiskytkettyyn asentoon ja sähkötyökalu tulee sitten käynnis- tää uudelleen. Käynnistysvirran rajoitin Elektroninen käynnistysvirran rajoitin rajoittaa tehontarpeen sähkötyökalua käynnistettäessä, ja tekee käytön mahdollisek- si 16 A-sulakkeella. Huomio: Jos sähkötyökalu pyörii heti käynnistyksen jälkeen täydellä kierrosluvulla, käynnistysvirran rajoittimeen, uudel- leenkäynnistyssuojaan tai takaiskun poiskytkentään on tullut vika. Sähkötyökalu tulee välittömästi lähettää asiakaspalve- luun, katso osoitteet luvusta ”Asiakaspalvelu ja käyttöneuvon- ta”. Vakioelektroniikka Vakioelektroniikka pitää kierrosluvun kuormittamattomana ja kuormitettuna lähes vakiona, mikä takaa tasaisen työn edisty- misen. Kierrosluvun esivalinta (GWS 18-125 SL/GWS 18-125 SPL) Kierrosluvun esivalinnan säätöpyörällä 3 voit asettaa tarvittavan kierrosluvun myös käytön aikana. Seuraavan taulukon tiedot ovat suosituksia. Kierroslukuportaiden ilmoitetut arvot ovat suuntaa-antavia arvoja. Vaihtotyökalun sallitun kierrosluvun tulee olla vähin- tään yhtä suuri kuin sähkötyökalussa mainittu suurin kierrosluku. Lisätarvike, joka pyörii sallittua suuremmalla nopeudella, saattaa murtua ja sinkoutua ympäristöön. Materiaali Käyttö Vaihtotyökalu Säätöpyörän asento 3 Metalli Maalinpoisto Hiomapaperi 2 – 3 Puu, metalli Harjaus, ruosteenpoisto Kuppiharja, hiomapaperi 3 Metalli, kivi Hionta Hiomalaikka 4 – 6 Metalli Rouhintahionta Hiomalaikka 6 Kivi Katkaisu Katkaisulaikka ja ohjauskelkka (kiven leikkaus on sallittua vain ohjauskelkan kanssa)

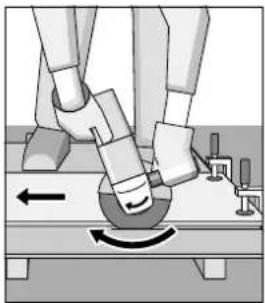

Metalli Katkaisu Katkaisulaikka 6 OBJ_BUCH-3330-001.book Page 122 Tuesday, November 7, 2017 2:23 PMSuomi | 123 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) Työskentelyohjeita Ole varovainen, kun teet leikkauksia kantaviin seiniin, katso kappale ”Statiikkaohjeita”. Kiinnitä työkappale, ellei se oman painonsa ansiosta pysy paikoillaan. Älä kuormita sähkötyökalua niin kovaa, että se pysäh- tyy. Anna sähkötyökalun käydä muutamia minuutteja tyh- jäkäynnillä kovan rasituksen jälkeen, jotta vaihtotyö- kalu jäähtyisi. Älä kosketa hioma- tai katkaisulaikkoja, ennen kuin ne ovat jäähtyneet. Laikat tulevat käytössä hyvin kuumiksi. Älä käytä sähkötyökalua katkaisuhiontatelineessä. Rouhintahionta Älä koskaan käytä katkaisulaikkaa rouhintahiontaan. 30° — 40° päästökulmalla saat parhaan tuloksen rouhintahi- onnassa. Liikuta sähkötyökalua edestakaisin kohtuullisella paineella. Tällöin ei työkappale kuumennu liikaa, ei värjäänny eikä siihen muodostu uria. Tasoliuskalaikka Tasoliuskalaikalla (lisätarvike) voit työstää myös kuperia pin- toja ja profiileja. Tasoliuskalaikat kestävät huomattavasti pidempään, ovat hil- jaisempia ja toimivat pienemmällä pintalämpötilalla kuin pe- rinteiset hiomalaikat. Metallin katkaisu Katkaisussa sidoshioma-ainetta käyttäen täytyy aina käyttää katkaisusuojusta 14. Työskentele katkaisulaikoilla käyttäen kohtuullista, työstettä- vään materiaaliin soveltuvaa syöttönopeutta. Älä paina kat- kaisulaikkaa, älä kallista äläkä heiluta sitä. Älä jarruta hidastavia katkaisulaikkoja painamalla niitä sivut- tain. Sähkötyökalua tulee ai- na kuljettaa vastapyöri- missuuntaan. Muussa tapauksessa on olemas- sa vaara, että työkalu hallitsemattomasti ponnahtaa leikkaukses- ta. Profiileja ja neliöputkia katkaistaessa kannattaa aloittaa pie- nimmästä halkaisijasta. Kiven leikkaus Kiven leikkauksessa on aina huolehdittava riittävästä pölyn poistoimusta. Käytä pölynsuojanaamaria. Sähkötyökalua saa käyttää vain kuivaleikkauk- seen/kuivahiontaan. Käytä kiven leikkaukseen mieluiten timanttikatkaisulaikkaa. Kun katkaisussa ohjauskelkalla 21 käytät pölynimusuojusta, tulee pölynimurin olla sallittu kivipölyn imuun. Bosch-ohjel- massa löytyy sopivia pölynimureita. Käynnistä sähkötyökalu ja aseta se ohjainkelkan etuosa edellä työkappa- letta vasten. Työnnä sähkötyökalua käyttäen kohtuullista, työstettä- vään materiaaliin sovel- tuvaa syöttönopeutta. Leikattaessa erityisen kovia materiaaleja, esim. betonia, jon- ka piipitoisuus on suuri, saattaa timanttikatkaisulaikka ylikuu- mentua ja siten vaurioitua. Timanttikatkaisulaikkaa ympäröi- vä kipinäkehä viittaa selvästi tähän. Keskeytä tässä tapauksessa leikkaus ja anna timanttikatkaisu- laikan käydä hetken kuormittamattomana maksiminopeudel- la, jotta se jäähtyy. Huomattavasti hidastuva työstö ja laikkaa kiertävä kipinäkehä ovat tylsyneen timanttikatkaisulaikan tunnusmerkkejä. Laik- ka voidaan teroittaa uudelleen leikkaamalla lyhyesti hiovaan aineeseen (esim. hiekkakiveen). Statiikkaohjeita Kantavaan seinään tehtäviä leikkauksia koskevat standardi DIN 1053 osa 1 tai maakohtaiset määräykset. Näitä määräyksiä on ehdottomasti noudatettava. Kysy tämän takia neuvoa vastuulliselta staatikolta, arkkitehdiltä tai asian- omaiselta rakennusjohdolta. Kierrosluvun esi- valintaporras GWS 18-125 ... [min

OBJ_BUCH-3330-001.book Page 123 Tuesday, November 7, 2017 2:23 PM124 | Ελληνικά 1 609 92A 3ZX | (7.11.17) Bosch Power Tools Hoito ja huolto Huolto ja puhdistus Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Pidä aina sähkötyökalua ja sähkötyökalun tuuletusau- kot puhtaina, jotta voit työskennellä hyvin ja turvalli- sesti. Käytä vaativissa käyttöolosuhteissa mahdollisuuksien mukaan aina imulaitetta. Puhalla tuuletusaukot puh- taiksi tihein välein ja kytke eteen vikavirtasuojakytkin (PRCD). Metallia työstettäessä sähkötyökalun sisälle saat- taa kerääntyä sähköä johtavaa pölyä. Sähkötyökalun suo- jaeristys saattaa heikentyä. Jos liitäntäjohdon vaihto on välttämätön, tulee tämän suorit- taa Bosch tai Bosch-sähkötyökalujen sopimushuolto turvalli- suuden vaarantamisen välttämiseksi. Varastoi ja käsittele lisätarviketta huolellisesti. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! Vain EU-maita varten: Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita kos- kevan direktiivin 2012/19/EU ja sen kansallisten lakien muunnosten mukaan tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusio- käyttöön. Oikeus teknisiin muutoksiin pidätetään.
