INSTRUKCJA OBSŁUGI GWS 18150 PL Professional BOSCH

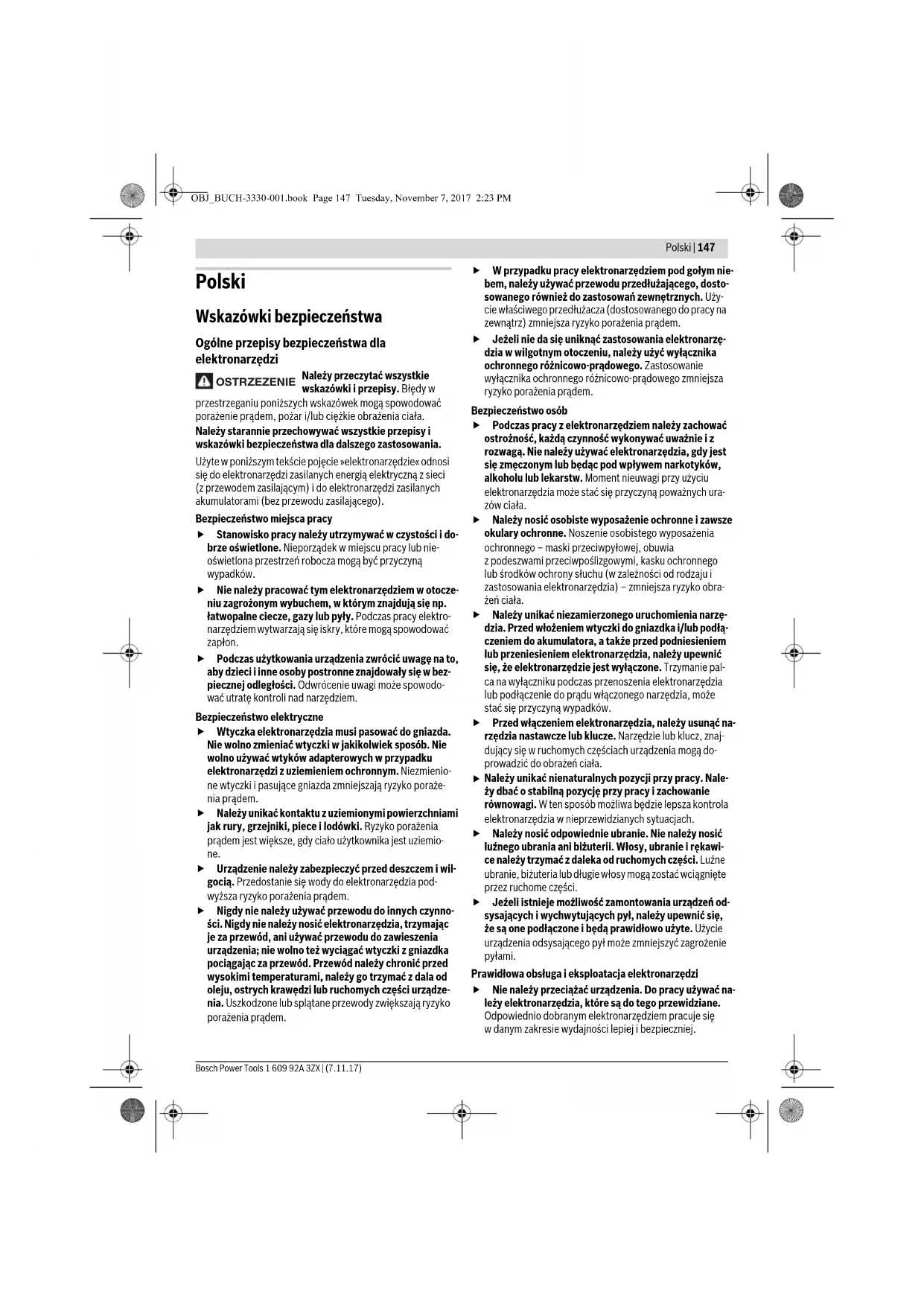

Należy unikać nienaturalnych pozycji przy pracy. Nale- ży dbać o stabilną pozycję przy pracy i zachowanie równowagi. W ten sposób możliwa będzie lepsza kontrola elektronarzędzia w nieprzewidzianych sytuacjach. Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania ani biżuterii. Włosy, ubranie i rękawi- ce należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części. Jeżeli istnieje możliwość zamontowania urządzeń od- sysających i wychwytujących pył, należy upewnić się, że są one podłączone i będą prawidłowo użyte. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami. Prawidłowa obsługa i eksploatacja elektronarzędzi Nie należy przeciążać urządzenia. Do pracy używać na- leży elektronarzędzia, które są do tego przewidziane. Odpowiednio dobranym elektronarzędziem pracuje się w danym zakresie wydajności lepiej i bezpieczniej. OSTRZEZENIE OBJ_BUCH-3330-001.book Page 147 Tuesday, November 7, 2017 2:23 PM148 | Polski 1 609 92A 3ZX | (7.11.17) Bosch Power Tools Nie należy używać elektronarzędzia, którego włącznik/ wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione. Przed regulacją urządzenia, wymianą osprzętu lub po zaprzestaniu pracy narzędziem, należy wyciągnąć wtyczkę z gniazda i/lub usunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się elektronarzędzia. Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostęp- niać narzędzia osobom, które go nie znają lub nie prze- czytały niniejszych przepisów. Używane przez niedo- świadczone osoby elektronarzędzia są niebezpieczne. Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone w taki sposób, który miał- by wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi. Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rzadziej dochodzi do zakleszczenia się narzędzia tnącego, jeżeli jest ono starannie utrzymane. Zadbane na- rzędzia łatwiej się też prowadzi. Elektronarzędzia, osprzęt, narzędzia pomocnicze itd. należy używać zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym warunki i rodzaj wykony- wanej pracy. Niezgodne z przeznaczeniem użycie elektro- narzędzia może doprowadzić do niebezpiecznych sytuacji. Serwis Naprawę elektronarzędzia należy zlecić jedynie wy- kwalifikowanemu fachowcowi i przy użyciu oryginal- nych części zamiennych. To gwarantuje, że bezpieczeń- stwo urządzenia zostanie zachowane. Wskazówki dotyczące bezpieczeństwa pracy z szlifierkami kątowymi Wskazówki bezpieczeństwa dotyczące szlifowania, szlifo- wania papierem ściernym, pracy z użyciem szczotek dru- cianych i przecinania ściernicą Niniejsze elektronarzędzie może być stosowane jako szlifierka zwykła, szlifierka do szlifowania papierem ściernym, do szlifowania szczotkami drucianymi i jako urządzenie do przecinania ściernicowego. Należy sto- sować się do wszystkich wskazówek bezpieczeństwa, instrukcji, opisów i danych, dostarczonych wraz z elek- tronarzędziem. Niestosowanie się do poniższych zaleceń może stwarzać niebezpieczeństwo porażenia prądem, po- żaru i/lub ciężkich obrażeń ciała. Niniejsze elektronarzędzie nie może być wykorzysty- wane do polerowania. Zastosowanie elektronarzędzia do innej, niż przewidziana czynności roboczej, może stać się przyczyną zagrożeń i obrażeń. Nie należy używać osprzętu, który nie jest przewidzia- ny i polecany przez producenta specjalnie do tego urzą- dzenia. Fakt, że osprzęt daje się zamontować do elektro- narzędzia, nie jest gwarantem bezpiecznego użycia. Dopuszczalna prędkość obrotowa stosowanego narzę- dzia roboczego nie może być mniejsza niż podana na elektronarzędziu maksymalna prędkość obrotowa. Na- rzędzie robocze, obracające się z szybszą niż dopuszczal- na prędkością, może się złamać, a jego części odprysnąć. Średnica zewnętrzna i grubość narzędzia roboczego muszą odpowiadać wymiarom elektronarzędzia. Narzę- dzia robocze o niewłaściwych wymiarach nie mogą być wy- starczająco osłonięte lub kontrolowane. Narzędzia robocze z wkładką gwintowaną muszą do- kładnie pasować na gwint na wrzecionie. W przypadku narzędzi roboczych, mocowanych przy użyciu kołnie- rza średnica otworu narzędzia roboczego musi być do- pasowana do średnicy kołnierza. Narzędzia robocze, które nie mogą być dokładnie osadzone na elektronarzę- dziu, obracają się nierównomiernie, bardzo mocno wibrują i mogą spowodować utratę kontroli nad elektronarzę- dziem. W żadnym wypadku nie należy używać uszkodzonych narzędzi roboczych. Przed każdym użyciem należy skontrolować oprzyrządowanie, np. ściernice pod ką- tem odprysków i pęknięć, talerze szlifierskie pod ką- tem pęknięć, starcia lub silnego zużycia, szczotki dru- ciane pod kątem luźnych lub złamanych drutów. W razie upadku elektronarzędzia lub narzędzia robocze- go, należy sprawdzić, czy nie uległo ono uszkodzeniu, lub użyć innego, nieuszkodzonego narzędzia. Jeśli na- rzędzie zostało sprawdzone i umocowane, elektrona- rzędzie należy włączyć na minutę na najwyższe obroty, zwracając przy tym uwagę, by osoba obsługująca i oso- by postronne znajdujące się w pobliżu, znalazły się po- za strefą obracającego się narzędzia. Uszkodzone na- rzędzia łamią się najczęściej w tym czasie próbnym. Należy nosić osobiste wyposażenie ochronne. W zależ- ności od rodzaju pracy, należy nosić maskę ochronną pokrywającą całą twarz, ochronę oczu lub okulary ochronne. W razie potrzeby należy użyć maski przeciw- pyłowej, ochrony słuchu, rękawic ochronnych lub spe- cjalnego fartucha, chroniącego przed małymi cząstka- mi ścieranego i obrabianego materiału. Należy chronić oczy przed unoszącymi się w powietrzu ciałami obcymi, powstałymi w czasie pracy. Maska przeciwpyłowa i ochronna dróg oddechowych muszą filtrować powstający podczas pracy pył. Oddziaływanie hałasu przez dłuższy okres czasu, możne doprowadzić do utraty słuchu. Należy uważać, by osoby postronne znajdowały się w bezpiecznej odległości od strefy zasięgu elektronarzę- dzia. Każdy, kto znajduje się w pobliżu pracującego elektronarzędzia, musi używać osobistego wyposa- żenia ochronnego. Odłamki obrabianego przedmiotu lub pęknięte narzędzia robocze mogą odpryskiwać i spowodo- wać obrażenia również poza bezpośrednią strefą zasięgu. Podczas wykonywania prac, przy których narzędzie mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, należy je trzymać wy- łącznie za izolowane powierzchnie rękojeści. Kontakt z OBJ_BUCH-3330-001.book Page 148 Tuesday, November 7, 2017 2:23 PMPolski | 149 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) przewodem sieci zasilającej może spowodować przekaza- nie napięcia na części metalowe elektronarzędzia, co mo- głoby spowodować porażenie prądem elektrycznym. Przewód sieciowy należy trzymać z dala od obracają- cych się narzędzi roboczych. W przypadku utraty kontro- li nad narzędziem, przewód sieciowy może zostać przecię- ty lub wciągnięty, a dłoń lub cała ręka mogą dostać się w obracające się narzędzie robocze. Nigdy nie wolno odkładać elektronarzędzia przed cał- kowitym zatrzymaniem się narzędzia roboczego. Obra- cające się narzędzie może wejść w kontakt z powierzchnią, na którą jest odłożone, przez co można stracić kontrolę nad elektronarzędziem. Nie wolno przenosić elektronarzędzia, znajdującego się w ruchu. Przypadkowy kontakt ubrania z obracającym się narzędziem roboczym może spowodować jego wciąg- nięcie i wwiercenie się narzędzia roboczego w ciało osoby obsługującej. Należy regularnie czyścić szczeliny wentylacyjne elek- tronarzędzia. Dmuchawa silnika wciąga kurz do obudowy, a duże nagromadzenie pyłu metalowego może spowodo- wać zagrożenie elektryczne. Nie należy używać elektronarzędzia w pobliżu materia- łów łatwopalnych. Iskry mogą spowodować ich zapłon. Nie należy używać narzędzi, które wymagają płynnych środków chłodzących. Użycie wody lub innych płynnych środków chłodzących może doprowadzić do porażenia prądem. Odrzut i odpowiednie wskazówki bezpieczeństwa Odrzut jest nagłą reakcją elektronarzędzia na zablokowa- nie lub zawadzanie obracającego się narzędzia, takiego jak ściernica, talerz szlifierski, szczotka druciana itd. Zacze- pienie się lub zablokowanie prowadzi do nagłego zatrzy- mania się obracającego się narzędzia roboczego. Niekon- trolowane elektronarzędzie zostanie przez to szarpnięte w kierunku przeciwnym do kierunku obrotu narzędzia robo- czego. Gdy, np. ściernica zatnie się lub zakleszczy w obrabianym przedmiocie, zanurzona w materiale krawędź ściernicy, może się zablokować i spowodować jej wypadnięcie lub odrzut. Ruch ściernicy (w kierunku osoby obsługującej lub od niej) uzależniony jest wtedy od kierunku ruchu ściernicy w miejscu zablokowania. Oprócz tego ściernice mogą się również złamać. Odrzut jest następstwem niewłaściwego lub błędnego uży- cia elektronarzędzia. Można go uniknąć przez zachowanie opisanych poniżej odpowiednich środków ostrożności. Elektronarzędzie należy mocno trzymać, aciało i ręce ustawić w pozycji, umożliwiającej złagodzenie odrzutu. Jeżeli w skład wyposażenia standardowego wchodzi uchwyt dodatkowy, należy go zawsze używać, żeby mieć jak największą kontrolę nad siłami odrzutu lub momentem odwodzącym podczas rozruchu. Osoba ob- sługująca urządzenie może opanować szarpnięcia i zjawis- ko odrzutu poprzez zachowanie odpowiednich środków ostrożności. Nie należy nigdy trzymać rąk w pobliżu obracających się narzędzi roboczych. Narzędzie robocze może wsku- tek odrzutu zranić rękę. Należy trzymać się z dala od strefy zasięgu, w której po- ruszy się elektronarzędzie podczas odrzutu. Na skutek odrzutu, elektronarzędzie przemieszcza się w kierunku przeciwnym do ruchu ściernicy w miejscu zablokowania. Szczególnie ostrożnie należy obrabiać narożniki, ostre krawędzie itd. Należy zapobiegać temu, by narzędzia robocze zostały odbite lub by się one zablokowały. Obracające się narzędzie robocze jest bardziej podatne na zakleszczenie przy obróbce kątów, ostrych krawędzi lub gdy zostanie odbite. Może to stać się przyczyną utraty kon- troli lub odrzutu. Nie należy używać brzeszczotów do drewna lub zęba- tych. Narzędzia robocze tego typu często powodują odrzut lub utratę kontroli nad elektronarzędziem. Szczególne wskazówki bezpieczeństwa dla szlifowania i przecinania ściernicą Należy używać wyłącznie ściernicy przeznaczonej dla danego elektronarzędzia i osłony przeznaczonej dla da- nej ściernicy. Ściernice nie będące oprzyrządowaniem danego elektronarzędzia nie mogą być wystarczająco osło- nięte i nie są wystarczająco bezpieczne. Tarcze szlifierskie wygięte należy mocować w taki spo- sób, aby ich powierzchnia szlifująca nie wystawała po- za krawędź pokrywy ochronnej. Niefachowo osadzona tarcza szlifierska, wystająca poza krawędź pokrywy ochronnej nie może być wystarczająco osłonięta. Osłona musi być dobrze przymocowana do elektrona- rzędzia i – aby zagwarantować jak największy stopień bezpieczeństwa – ustawiona tak, aby część ściernicy, odsłonięta i zwrócona do operatora, była jak najmniej- sza. Osłona chroni operatora przed odłamkami, przypad- kowym kontaktem ze ściernicą, jak również iskrami, które mogłyby spowodować zapalenie się odzieży. Ściernic można używać tylko do prac dla nich przewi- dzianych. Nie należy np. nigdy szlifować boczną po- wierzchnią ściernicy tarczowej do cięcia. Tarczowe ściernice tnące przeznaczone są do usuwania materiału krawędzią tarczy. Wpływ sił bocznych na te ściernice może je złamać. Do wybranej ściernicy należy używać zawsze nieuszko- dzonych kołnierzy mocujących o prawidłowej wielko- ści i kształcie. Odpowiednie kołnierze podpierają ścierni- cę i zmniejszają tym samym niebezpieczeństwo jej złamania się. Kołnierze do ściernic tnących mogą różnić się od kołnierzy przeznaczonych do innych ściernic. Nie należy używać zużytych ściernic z większych elek- tronarzędzi. Ściernice do większych elektronarzędzi nie są zaprojektowane dla wyższej liczby obrotów, która jest charakterystyką mniejszych elektronarzędzi i mogą się dla- tego złamać. OBJ_BUCH-3330-001.book Page 149 Tuesday, November 7, 2017 2:23 PM150 | Polski 1 609 92A 3ZX | (7.11.17) Bosch Power Tools Dodatkowe szczególne wskazówki bezpieczeństwa dla przecinania ściernicą Należy unikać zablokowania się tarczy tnącej lub za du- żego nacisku. Nie należy przeprowadzać nadmiernie głębokich cięć. Przeciążenie tarczy tnącej podwyższa jej obciążenie i jej skłonność do zakleszczenia się lub zabloko- wania i tym samym możliwość odrzutu lub złamania się tar- czy. Należy unikać obszaru przed i za obracającą się tarczą tnącą. Przesuwanie tarczy tnącej w obrabianym przedmio- cie w kierunku od siebie, może spowodować, iż w razie od- rzutu, elektronarzędzie odskoczy wraz z obracającą się tar- czą bezpośrednio w kierunku użytkownika. W przypadku zakleszczenia się tarczy tnącej lub prze- rwy w pracy, elektronarzędzie należy wyłączyć i odcze- kać, aż tarcza całkowicie się zatrzyma. Nigdy nie należy próbować wyciągać poruszającej się jeszcze tarczy z miejsca cięcia, gdyż może to wywołać odrzut. Należy wykryć i usunąć przyczynę zakleszczenia się. Nie włączać ponownie elektronarzędzia, dopóki znaj- duje się ono w materiale. Przed kontynuacją cięcia, tar- cza tnąca powinna osiągnąć swoją pełną prędkość ob- rotową. W przeciwnym wypadku ściernica może się zaczepić, wyskoczyć z przedmiotu obrabianego lub spo- wodować odrzut. Płyty lub duże przedmioty należy przed obróbką pode- przeć, aby zmniejszyć ryzyko odrzutu, spowodowane- go przez zakleszczoną tarczę. Duże przedmioty mogą się ugiąć pod ciężarem własnym. Obrabiany przedmiot należy podeprzeć z obydwu stron, zarówno w pobliżu linii cięcia jak i przy krawędzi. Zachować szczególną ostrożność przy wycinaniu otwo- rów w ścianach lub operowaniu w innych niewidocz- nych obszarach. Wgłębiająca się w materiał tarcza tnąca może spowodować odrzut narzędzia po natrafieniu na przewody gazowe, wodociągowe, przewody elektryczne lub inne przedmioty. Szczególne wskazówki bezpieczeństwa dla szlifowania papierem ściernym Nie należy stosować zbyt wielkich arkuszy papieru ściernego. Przy wyborze wielkości papieru ściernego, należy kierować się zaleceniami producenta. Wystający poza płytę szlifierską papier ścierny może spowodować obrażenia, a także doprowadzić do zablokowania lub roz- darcia papieru lub do odrzutu. Szczególne wskazówki bezpieczeństwa dla pracy z uży- ciem szczotek drucianych Należy wziąć pod uwagę, że nawet przy normalnym użytkowaniu dochodzi do utraty kawałeczków druta przez szczotkę. Nie należy przeciążać drutów przez zbyt silny nacisk. Unoszące się w powietrzu kawałki dru- tów mogą z łatwością przebić się przez cienkie ubranie i/lub skórę. Jeżeli zalecane jest użycie osłony, należy zapobiec kontaktowi szczotki z osłoną. Średnica szczotek do tale- rzy i garnków może się zwiększyć przez siłę nacisku i siły odśrodkowe. Dodatkowe wskazówki bezpieczeństwa Należy stosować okulary ochronne. Należy używać odpowiednich przyrządów poszukiwaw- czych w celu lokalizacji ukrytych przewodów zasilają- cych lub poprosić o pomoc zakłady miejskie. Kontakt z przewodami znajdującymi się pod napięciem może dopro- wadzić do powstania pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powo- duje szkody rzeczowe lub może spowodować porażenie elektryczne. W przypadku przerwy w dopływie zasilania, np. po awa- rii prądu lub po wyjęciu wtyczki z gniazdka, należy od- blokować włącznik/wyłącznik i ustawić go w pozycji wyłączonej. W ten sposób można zapobiec niezamierzo- nemu włączeniu elektronarzędzia. Nie należy dotykać tarcz szlifierskich i tnących, zanim nie ostygną. Tarcze rozgrzewają się podczas pracy do bar- dzo wysokich temperatur. Należy zabezpieczyć obrabiany przedmiot. Zamocowa- nie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku. Opis urządzenia i jego zastosowania Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należy otworzyć rozkładaną stronę z rysunkiem urządzenia i pozostawić ją rozłożoną podczas czytania instrukcji obsługi. Użycie zgodne z przeznaczeniem Elektronarzędzie przewidziane jest do przecinania, ścierania i szczotkowania materiałów metalowych i kamiennych bez uży- cia wody. Do cięcia za pomocą spajanych materiałów ściernych należy użyć specjalnej pokrywy ochronnej. Podczas cięcia kamienia należy zadbać o odpowiednie odsy- sanie pyłu. Przy zastosowaniu dopuszczalnych narzędzi szlifierskich elektronarzędzie można użyć do szlifowania papierem ścier- nym. Przedstawione graficznie komponenty Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych. 1 Dźwignia zwalniająca blokadę osłony 2 Przycisk blokady wrzeciona 3 Gałka wstępnego wyboru prędkości obrotowej (GWS 18-125 SL/GWS 18-125 SPL) 4 Włącznik/wyłącznik OBJ_BUCH-3330-001.book Page 150 Tuesday, November 7, 2017 2:23 PMPolski | 151 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) 5 Uchwyt dodatkowy (pokrycie gumowe) 6 Wrzeciono szlifierki 7 Pokrywa odsysająca do szlifowania* 8 Kołnierz wrzeciona z uszczelką 9 Tarcza garnkowa z nasypem z węglika spiekanego* 10 Nakrętka mocująca 11 Szybkozaciskowa śruba mocująca * 12 Pokrywa ochronna do szlifowania 13 Ściernica* 14 Pokrywa ochronna do cięcia* 15 Tarcza tnąca* 16 Osłona ręki* 17 Gumowa tarcza szlifierska* 18 Papier ścierny* 19 Nakrętka tarczy gumowej (okrągła)* 20 Szczotka garnkowa* 21 Pokrywa odsysająca do cięcia, z prowadnicą saneczkową * 22 Diamentowa tarcza tnąca* 23 Rękojeść (pokrycie gumowe) 24 Strzałka wskazująca kierunek obrotu wrzeciona szlifierki 25 Diamentowa koronka wiertnicza* *Przedstawiony na rysunkach lub opisany w instrukcji użytkowa- nia osprzęt nie wchodzi w skład wyposażenia standardowego. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu. Dane techniczne Szlifierka kątowa GWS ... 18-125 L 18-125 PL 18-125 SL 18-125 SPL Numer katalogowy 3 601 ... GA3 0.. GA3 1.. GA3 2.. GA3 3.. Moc znamionowa W 1800 1800 1800 1800 Moc wyjściowa W 1145 1145 1145 1145 Znamionowa prędkość obrotowa min

Zakres regulacji prędkości obrotowej min

– – 2800 – 12000 2800–12000 maks. średnica tarczy szlifierskiej mm 125 125 125 125 Gwint wrzeciona M 14 M 14 M 14 M 14 maks. długość gwintu wrzeciona mm 22 22 22 22 Zabezpieczenie przed odrzutem

Zabezpieczenie przed ponownym rozru- chem Ogranicznik prądu rozruchowego

Wstępny wybór prędkości obrotowej

Ciężar odpowiednio do EPTA-Procedure 01:2014 – z rękojeścią dodatkową tłumiącą wibracje – ze standardową rękojeścią dodatkową

2,5 2,3 2,5 2,3 2,5 2,3 2,5 2,3 Klasa ochrony /II /II /II /II Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku modeli specyficznych dla dane- go kraju dane te mogą się różnić. Szlifierka kątowa GWS ... 18-125 L Inox 18-125 PL Inox 18-150 L 18-150 PL Numer katalogowy 3 601 ... GA4 0.. GA4 1.. GA5 0.. GA5 1.. Moc znamionowa W 1800 1800 1800 1800 Moc wyjściowa W 1145 1145 1145 1145 Znamionowa prędkość obrotowa min

Zakres regulacji prędkości obrotowej min

maks. średnica tarczy szlifierskiej mm 125 125 150 150 Gwint wrzeciona M 14 M 14 M 14 M 14 maks. długość gwintu wrzeciona mm 22 22 22 22 Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku modeli specyficznych dla dane- go kraju dane te mogą się różnić. OBJ_BUCH-3330-001.book Page 151 Tuesday, November 7, 2017 2:23 PM152 | Polski 1 609 92A 3ZX | (7.11.17) Bosch Power Tools Informacja na temat hałasu i wibracji Zabezpieczenie przed odrzutem Zabezpieczenie przed ponownym rozru- chem Ogranicznik prądu rozruchowego

Wstępny wybór prędkości obrotowej

Ciężar odpowiednio do EPTA-Procedure 01:2014 – z rękojeścią dodatkową tłumiącą wibracje – ze standardową rękojeścią dodatkową

2,5 2,3 2,5 2,3 2,5 2,4 2,5 2,4 Klasa ochrony /II /II /II /II Szlifierka kątowa GWS ... 18-125 L Inox 18-125 PL Inox 18-150 L 18-150 PL Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku modeli specyficznych dla dane- go kraju dane te mogą się różnić. GWS ... 18-125 L 18-125 PL 18-125 SL 18-125 SPL 3 601 ... GA3 0.. GA3 1.. GA3 2.. GA3 3.. Emisja hałasu została określona zgodnie z EN 60745-2-3. Typowy dla danego urządzenia, określony wg skali A poziom hałasu emitowanego przez to urządzenie wynosi standardowo Poziom ciśnienia akustycznego Poziom mocy akustycznej Błąd pomiaru K Należy stosować środki ochronne słuchu! dB(A) dB(A)

Wartości łączne drgań a

(suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z normą EN 60745-2-3 wy- noszą: Szlifowanie powierzchniowe (zdzieranie):

Szlifowanie papierem ściernym:

10,0 1,5 4,0 1,5 10,0 1,5 4,0 1,5 10,0 1,5 4,0 1,5 10,0 1,5 4,0 1,5 GWS ... 18-125 L Inox 18-125 PL Inox 18-150 L 18-150 PL 3 601 ... GA4 0.. GA4 1.. GA5 0.. GA5 1.. Emisja hałasu została określona zgodnie z EN 60745-2-3. Typowy dla danego urządzenia, określony wg skali A poziom hałasu emitowanego przez to urządzenie wynosi standardowo Poziom ciśnienia akustycznego Poziom mocy akustycznej Błąd pomiaru K Należy stosować środki ochronne słuchu! dB(A) dB(A)

OBJ_BUCH-3330-001.book Page 152 Tuesday, November 7, 2017 2:23 PMPolski | 153 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) Poziom drgań podany w tych wskazówkach został pomierzo- ny zgodnie z wymaganiami normy EN 60745 dotyczącej pro- cedury pomiarów i można go użyć do porównywania elektro- narzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania. Podany poziom drgań jest reprezentatywny dla podstawo- wych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań, z innymi narzędziami roboczymi, z różnym osprzętem, a także jeśli nie będzie wy- starczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy. Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa. Należy wprowadzić dodatkowe środki bezpieczeństwa, mają- ce na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi robo- czych, zabezpieczenie odpowiedniej temperatury rąk, ustale- nie kolejności operacji roboczych. Montaż Montaż urządzeń zabezpieczających Przed wszystkimi pracami przy elektronarzędziu nale- ży wyciągnąć wtyczkę z gniazda. Wskazówka: W przypadku uszkodzenia tarczy szlifierskiej podczas pracy urządzeniem lub w przypadku uszkodzenia uchwytów na osłonie lub na elektronarzędziu, elektronarzę- dzie należy odesłać do specjalistycznego punktu obsługi klienta (adresy znajdują się w rozdziale »Obsługa klienta oraz doradztwo dotyczące użytkowania«). Pokrywa ochronna (osłona) do szlifowania Nałożyć osłonę 12 na wrzeciono w sposób ukazany na rysunku. Po- zycja znaczników trójkątnych na osłonie musi być zgodna z pozycją znaczników na głowicy. Docisnąć osłonę 12 na wrzecionie tak, by kołnierz osłony nasunął się na kołnierz elektronarzędzia i przekręcić osłonę aż do słyszalne- go zaskoczenia zapadki. Pozycja osłony 12 powinna być dopasowana do rodzaju obróbki. Po przesunięciu dźwigni 1 do gó- ry, można przekręcić osłonę 12, ustawiając ją w pożądanej pozycji. Osłonę 12 należy ustawić w taki sposób, aby zapewnić osobie obsługującej ochronę przed padającymi iskra- mi. Osłona 12 powinna dawać się obrócić tylko po odbloko- waniu dźwigni 1! Jeżeli osłona porusza się przy zablo- kowanej dźwigni, nie wolno w żadnym wypadku uży- wać elektronarzędzia – należy je oddać do naprawy w punkcie serwisowym. Wskazówka: Występy (zęby) ustalające, znajdujące się na osłonie 12 uniemożliwiają zamontowanie osłony, która nie pasuje do danego elektronarzędzia. Pokrywa ochronna (osłona) do cięcia Do cięcia za pomocą spajanych materiałów ściernych należy zawsze stosować specjalną pokrywę ochronną

Podczas cięcia kamienia należy zawsze zadbać o wy- starczające odsysanie pyłu. Pokrywę ochronną do cięcia 14 montuje się w taki sam spo- sób, jak pokrywę ochronną do szlifowania 12. Pokrywa ochronna do cięcia z prowadnicami saneczkowymi Pokrywę ochronną do cięcia z prowadnicami saneczkowymi 21 montuje się dokładnie tak samo jak pokrywę ochronną do szlifowania 12. Wartości łączne drgań a

(suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z normą EN 60745-2-3 wy- noszą: Szlifowanie powierzchniowe (zdzieranie):

Szlifowanie papierem ściernym:

6,0 1,5 3,0 1,5 6,0 1,5 3,0 1,5 12,0 1,5 3,0 1,5 12,0 1,5 3,0 1,5 GWS ... 18-125 L Inox 18-125 PL Inox 18-150 L 18-150 PL OBJ_BUCH-3330-001.book Page 153 Tuesday, November 7, 2017 2:23 PM154 | Polski 1 609 92A 3ZX | (7.11.17) Bosch Power Tools Pokrywa odsysająca do szlifowania Do bezpyłowego szlifowania farb, lakierów i tworzyw sztucz- nych, przy użyciu tarczy garnkowej pokrytej węglikami spie- kanymi 9 lub gumowego talerza szlifierskiego 17 z papierem ściernym, 18 można zastosować pokrywę ssącą 7. Pokrywa ssąca 7 nie nadaje się do obróbki metalu. Do pokrywy ssącej 7 można podłączyć odpowiedni odkurzacz firmy Bosch. Montaż pokrywy ssącej 7 odbywa się tak samo jak montaż osłony tarczy 12. Wieniec szczotkowy jest wymienny. Uchwyt dodatkowy Urządzenie należy używać jedynie z uchwytem dodat- kowym 5. Uchwyt dodatkowy 5 należy zamocować – w zależności od rodzaju pracy – po prawej lub lewej stronie głowicy elektro- narzędzia. Osłona ręki Przed rozpoczęciem obróbki gumową tarczą szlifierską 17 lub szczotką garnkową/szczotką tarczową/ścierni- cą wachlarzową, należy zawsze zamontować osłonę rę- ki 16. Osłonę ręki 16 mocuje się za pomocą uchwytu dodatkowego

Montaż narzędzi szlifierskich Przed wszystkimi pracami przy elektronarzędziu nale- ży wyciągnąć wtyczkę z gniazda. Nie należy dotykać tarcz szlifierskich i tnących, zanim nie ostygną. Tarcze rozgrzewają się podczas pracy do bar- dzo wysokich temperatur. Wrzeciono szlifierki 6 i wszystkie części, które mają zostać za- montowane, należy oczyścić. Do mocowania i do zwalniania narzędzi szlifierskich używa się przycisku blokady 2, unieruchomiającego wrzeciono szlifier- ki. Przycisk blokady można uruchamiać jedynie wtedy, gdy wrzeciono szlifierki jest całkowicie nieruchome. W przeciwnym wypadku może dojść do uszkodzenia elektro- narzędzia. Tarcza szlifierska/tarcza tnąca Należy wziąć pod uwagę wymiary narzędzi szlifierskich. Śred- nica otworu narzędzia musi pasować do kołnierza mocujące- go. Nie należy stosować żadnych adapterów, złączek ani zwę- żek. Używając diamentowych tarcz tnących, należy zwrócić uwa- gę, by strzałka wskazująca kierunek, umieszczona na tarczy odpowiadała kierunkowi obrotów elektronarzędzia (por. strzałkę wskazującą kierunek obrotu, umieszczoną na głowicy elektronarzędzia). Kolejność montażu ukazana jest na stronach graficznych. Aby zamontować tarczę szlifierską lub tnącą, należy odkręcić nakrętkę mocującą 10, a następnie zamocować ją za pomocą klucza dwutrzpieniowego, zob. rozdział »Szybkozaciskowa śruba mocująca«. Po zamontowaniu narzędzia szlifierskiego, a przed uru- chomieniem szlifierki należy sprawdzić, czy narzędzie szlifierskie jest właściwie zamocowane i czy może się swobodnie obracać. Upewnić się, czy narzędzie szli- fierskie nie zahacza o pokrywę ochronną lub o inny ele- ment elektronarzędzia. W kołnierzu 8, w podtoczeniu znajduje się okrągły pierścień uszczelniający (tzw. o-ring). Jeżeli brakuje tej uszczelki, lub jest ona uszkodzona, kołnierz mocujący 8 należy koniecznie wymienić przed przystąpieniem do dal- szej eksploatacji narzędzia. Ściernica wachlarzowa Do pracy przy użyciu ściernicy wachlarzowej należy za- wsze montować osłonę rąk 16. Tarcza gumowa Do pracy przy użyciu gumowego talerza szlifierskiego 17 należy zawsze montować osłonę rąk 16. Kolejność montażu ukazana jest na stronach graficznych. Nałożyć nakrętkę okrągłą 19 i dokręcić ją kluczem dwutrzpie- niowym. Szczotka garnkowa/Szczotka tarczowa Do pracy przy użyciu szczotki należy zawsze montować osłonę rąk 16. Kolejność montażu ukazana jest na stronach graficznych. Szczotkę garnkową/szczotkę tarczową należy nasunąć na wrzeciono szlifierki tak głęboko, by ściśle przylegała do koł- nierza znajdującego się na końcu wrzeciona. Szczotkę garnkową/tarczową należy dokręcić kluczem widełkowym. Nakrętka szybkomocująca Aby uprościć montaż narzędzi szlifierskich i wyelimnować stosowanie dodatkowych narzędzi (kluczy), można zamiast zwykłej nakrętki mocującej 10 zastosować nakrętkę szybkomocującą 11. Nakrętkę szybkomocującą 11 wolno stosować tylko do mocowania tarcz szlifierskich i tnących. Stosowana nakrętka szybkomocująca 11 musi być w nienagannym stanie technicznym. W czasie montażu należy zwrócić uwagę, by ta strona nakrętki szybkomocującej 11, na której znajduje się napis nie była skierowana w stronę tarczy szlifierskiej; strzałka musi pokrywać się ze wskaźnikiem 26. OBJ_BUCH-3330-001.book Page 154 Tuesday, November 7, 2017 2:23 PMPolski | 155 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) Ustalić położenie wrzeciona za pomocą przycisku blokady

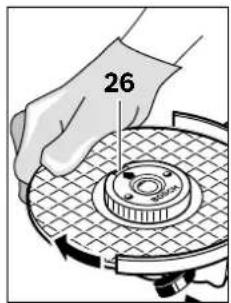

2. Nakrętkę szybkomocującą

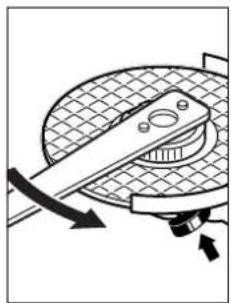

dociągnąć, mocno przekręca- jąc tarczę szlifierską w kierun- ku zgodnym z ruchem wska- zówek zegara. Prawidłowo zamocowana, nieuszkodzona nakrętka mo- cująca pozwala się łatwo po- luzować ręką, poprzez obra- canie pierścieniem radełkowym w kierunku prze- ciwnym do ruchu wskazówek zegara. Mocno dokręconej nakrętki nie zwalniać nigdy za pomo- cą szczypiec lub kombine- rek. Stosować wyłącznie klucz dwutrzpieniowy. Klucz nasadzać, jak pokazano na rysunku. Wymagania dotyczące narzędzi szlifierskich Stosować można wszystkie narzędzia robocze, które zostały wymienione w niniejszej instrukcji obsługi. Dopuszczalna prędkość obrotowa [min

] wzgl. obwodowa [m/s] używanych narzędzi roboczych musi co najmniej odpo- wiadać wartościom podanym w poniższej tabeli. Należy dlatego zwrócić uwagę na dopuszczalną prędkość ob- rotową wzgl. obwodową, podaną na etykiecie narzędzia szli- fierskiego. Przestawianie głowicy przekładniowej Przed wszystkimi pracami przy elektronarzędziu nale- ży wyciągnąć wtyczkę z gniazda. Głowica przekładni obra- cana jest w czterech sko- kach (co 90°). Pozwala to na ustawienie włączni- ka/wyłącznika w wygod- niejszej pozycji roboczej w przypadku specyficz- nych zastosowań, np. podczas cięcia przy uży- ciu pokrywy odsysającej z prowadnicą saneczko- wą 21, a także dla osób leworęcznych. Wykręcić i wyjąć wszystkie 4 śruby. Ostrożnie ustawić głowi- cę w wybranej pozycji, nie wyciągając jej przy tym z obudo- wy. Dokręcić ponownie wszystkie 4 śruby. Odsysanie pyłów/wiórów Pyły niektórych materiałów, na przykład powłok malar- skich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stano- wić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać re- akcje alergiczne i/lub choroby układu oddechowego ope- ratora lub osób znajdujących się w pobliżu. Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane są za rakotwórcze, szczególnie w połączeniu z substancja- mi do obróbki drewna (chromiany, impregnaty do drew- na). Materiały, zawierające azbest mogą być obrabiane je- dynie przez odpowiednio przeszkolony personel. – W razie możliwości należy stosować odsysanie pyłu do- stosowane do rodzaju obrabianego materiału. – Należy zawsze dbać o dobrą wentylację stanowiska pra- cy. – Zaleca się noszenie maski przeciwpyłowej z pochłania- czem klasy P2. Należy stosować się do aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obchodzenia się z materiałami przeznaczonymi do obróbki. Należy unikać gromadzenia się pyłu na stanowisku pra- cy. Pyły mogą się z łatwością zapalić. maks. [mm] [mm] D b d [min

OBJ_BUCH-3330-001.book Page 155 Tuesday, November 7, 2017 2:23 PM156 | Polski 1 609 92A 3ZX | (7.11.17) Bosch Power Tools Praca Uruchamianie Należy zwrócić uwagę na napięcie sieci! Napięcie źród- ła prądu musi zgadzać się z danymi na tabliczce znamio- nowej elektronarzędzia. Elektronarzędzia przeznaczo- ne do pracy pod napięciem 230 V można przyłączać również do sieci 220 V. W przypadku eksploatacji elektronarzędzia za pomocą prze- nośnych generatorów prądotwórczych, nie dysponujących wystarczającymi rezerwami mocy, względnie odpowiednią regulacją napięcia ze zwiększeniem prądu rozruchowego, mo- że dojść do zmniejszenia wydajności obróbki lub do nietypo- wych zachowań przy włączaniu. Proszę zwrócić uwagę na przydatność zastosowanego gene- ratora prądotwórczego, szczególnie pod kątem napięcia sie- ciowego i częstotliwości zasilania sieciowego. Włączanie/wyłączanie Aby zaoszczędzić energię elektryczną, elektronarzędzie nale- ży włączać tylko wówczas, gdy jest ono używane. W celu włączenia elektronarzędzia należy przesunąć włącz- nik/wyłącznik 4 do przodu, a następnie go wcisnąć. W celu unieruchomienia włącznika/wyłącznika 4 w pozycji wciśniętej, należy przesunąć włącznik/wyłącznik 4 nieco da- lej do przodu. W celu wyłączenia elektronarzędzia, należy włącznik/wyłącz- nik 4 zwolnić lub, gdy jest on unieruchomiony, włącznik/wy- łącznik 4 krótko nacisnąć i następnie zwolnić. Włącznik/wyłącznik bez blokady (modele specyficzne dla danego kraju): W celu włączenia elektronarzędzia należy przesunąć włącz- nik/wyłącznik 4 do przodu, a następnie go wcisnąć. Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/ wyłącznik 4. Narzędzia szlifierskie należy skontrolować przed uży- ciem. Narzędzie szlifierskie musi być prawidłowo za- montowane i musi się swobodnie obracać. W ramach testu uruchomić elektronarzędzie bez obciążenia na co najmniej jedną minutę. Nie stosować uszkodzonych lub wibrujących narzędzi szlifierskich. Narzędzia szlifier- skie muszą mieć okrągły kształt. Uszkodzone narzędzia szlifierskie mogą pęknąć i spowodować obrażenia. Zabezpieczenie przed odrzutem W razie nagłego spadku prędkości obroto- wej, np. w wyniku utknięcia tarczy w mate- riale, dopływ prądu do silnika zostanie elek- tronicznie przerwany. W celu ponownego uruchomienia elektronarzędzia należy ustawić włącznik/ wyłącznik 4 na pozycję wyłączoną i włączyć ponownie elektronarzędzie. Zabezpieczenie przed ponownym rozruchem Zabezpieczenie przed ponownym rozruchem zapobiega sa- moczynnemu uruchomieniu się elektronarzędzia w przypad- ku awarii prądu (po przywróceniu zasilania). W celu ponownego uruchomienia elektronarzędzia należy ustawić włącznik/wyłącznik 4 na pozycję wyłączoną i włączyć ponownie elektronarzędzie. Ogranicznik prądu rozruchowego Elektroniczny ogranicznik prądu rozruchowego ogranicza wielkość prądy podczas włączania elektronarzędzia i umożli- wia eksploatację z bezpiecznikiem 16 A. Wskazówka: Jeżeli elektronarzędzie pracuje natychmiast po włączeniu z pełną prędkością obrotową, oznacza to uszko- dzenie ogranicznika prądu rozruchowego, zabezpieczenia przed ponownym rozruchem i wyłącznika przeciążeniowego. Elektronarzędzie należy natychmiast odesłać do specjali- stycznego punktu obsługi klienta (adresy znajdują się w roz- dziale „Obsługa klienta oraz doradztwo dotyczące użytkowa- nia“). System »Constant Electronic« System Constant Electronic utrzymuje stałą prędkość frezo- wania niezależnie od obciążenia i gwarantuje utrzymującą się na tym samym poziomie wydajność roboczą. Wstępny wybór prędkości obrotowej (GWS 18-125 SL/GWS 18-125 SPL) Przy pomocy pokrętła regulatora można dokonać regulacji prędkości 3 obrotowej (także w czasie biegu). Dane w następującej tabeli są wartościami zalecanymi. Materiał Zastosowanie Narzędzie robocze Pozycja gałki 3 Metal usuwanie powłok malar- skich papier ścierny 2 –3 drewno, metal szczotkowanie, odrdze- wianie szczotka garnkowa, papier ścierny 3 metal, kamień szlifowanie tarcza szlifierska 4 – 6 Metal obróbka zgrubna tarcza szlifierska 6 kamień przecinanie tarcza do przecinania i prowadnica (cięcie kamienia dozwolone jest tylko przy zastoso- waniu prowadnicy)

Metal przecinanie Tarcza do cięcia 6 OBJ_BUCH-3330-001.book Page 156 Tuesday, November 7, 2017 2:23 PMPolski | 157 Bosch Power Tools 1 609 92A 3ZX | (7.11.17) Podane wartości stopni prędkości obrotowej są wartościami orientacyjnymi. Dopuszczalna prędkość obrotowa stosowanego narzę- dzia roboczego nie może być mniejsza niż podana na elektronarzędziu maksymalna prędkość obrotowa. Na- rzędzie robocze, obracające się z szybszą niż dopuszczal- na prędkością, może się złamać, a jego części odprysnąć. Wskazówki dotyczące pracy Zachować ostrożność przy wykonywaniu szczelin w ścianach nośnych, zob. akapit »Wskazówki dotyczące statyki«. Jeżeli ciężar własny przedmiotu obrabianego nie gwa- rantuje stabilnej pozycji, należy go zamocować. Unikać sytuacji, w których elektronarzędzie mogłoby zostać – przez zbyt silne jego obciążenie elektronarzędzia – automatycznie wyłączone. Po silnym obciążeniu elektronarzędzia, należy pozwo- lić mu pracować przez parę minut na biegu jałowym, w celu ochłodzenia narzędzia roboczego. Nie należy dotykać tarcz szlifierskich i tnących, zanim nie ostygną. Tarcze rozgrzewają się podczas pracy do bar- dzo wysokich temperatur. Elektronarzędzia nie wolno eksploatować przy użyciu stolika tnącego. Szlifowanie zgrubne W żadnym wypadku nie wolno używać tarcz tnących do szlifowania zgrubnego. Najlepsze efekty przy szlifowaniu zgrubnym osiąga się prowa- dząc tarczę ścierną pod kątem 30° do 40° w stosunku do ob- rabianej powierzchni. Elektronarzędzie należy prowadzić z lekkim dociskiem. Dzięki temu materiał obrabiany nie roz- grzeje się za bardzo i nie dojdzie do powstania w nim rowków. Ściernica wachlarzowa Za pomocą ściernicy wachlarzowej (osprzęt) możliwa jest ob- róbka powierzchni łukowych i profili. W porównaniu do ściernic tradycyjnych, ściernice wachlarzo- we charakteryzują się wielokrotnie dłuższą żywotnością, wy- raźnie zmniejszonym poziomem szumów i niższymi tempera- turami szlifowania. Cięcie metalu Do cięcia za pomocą spajanych materiałów ściernych należy zawsze stosować specjalną pokrywę ochronną

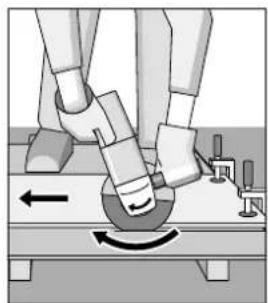

Podczas przecinania należy zwrócić uwagę na równomierny posuw, dopasowany do właściwości obrabianego materiału. Nie należy wywierać nacisku na tarczę tnącą, przechylać elek- tronarzędzia ani wykonywać nim ruchów oscylacyjnych. Nie wolno wyhamowywać biegu tarczy poprzez boczny na- cisk. Elektronarzędzie należy zawsze prowadzić prze- ciwbieżnie do kierunku obrotów tarczy. W prze- ciwnym wypadku istnie- je ryzyko, że wyskoczy ono z nacięcia w sposób niekontrolowany. W przypadku cięcia profili i rur czworokątnych, zaleca się za- cząć pracę od najmniejszego przekroju. Cięcie kamienia Podczas cięcia kamienia należy zawsze zadbać o wy- starczające odsysanie pyłu. Należy stosować maskę przeciwpyłową. Elektronarzędzie przeznaczone jest wyłącznie do cię- cia i szlifowania na sucho. Do cięcia kamienia najlepiej jest użyć diamentowej tarczy tną- cej. Podczas pracy z pokrywą odsysającą do cięcia z prowadnica- mi saneczkowymi 21, należy stosować odkurzacz, który jest dopuszczony do odsysania pyłów kamiennych. Firma Bosch dysponuje odpowiednimi odkurzaczami. Włączyć elektronarzę- dzie i przyłożyć przednią część prowadnicy do ciętego elementu. Pra- cować z równomiernym, optymalnie dopasowa- nym do danego typu ma- teriału posuwem. Przy cięciu szczególnie twardych materiałów, np. betonu z dużą zawartością krzemu, może dojść do przegrzania, a tym samym uszkodzenia tarczy diamentowej. Snop iskier otacza- jący diamentową tarczę jest objawem przegrzania. Należy wtedy natychmiast przerwać cięcie i ochłodzić tarczę, włączając elektronarzędzie z najwyższą prędkością obroto- wą, bez obciążenia. Wyraźnie zmniejszająca się wydajność i wieniec iskier na tar- czy, to oznaki stępienia diamentowej tarczy tnącej. Można ją naostrzyć, dokonując krótkich cięć w materiale ścieralnym (np. piaskowcu). Stopień wstępnego wyboru prędkości obrotowej GWS 18-125 ... [min
