MANUAL DE UTILIZADOR ANGLE EXACT 12V3600 Professional BOSCH

Português ...... Página 42

Italiano ...... Pagina 51

Nederlands......Pagina 59

Dansk ...... Side 68

Componentes representados

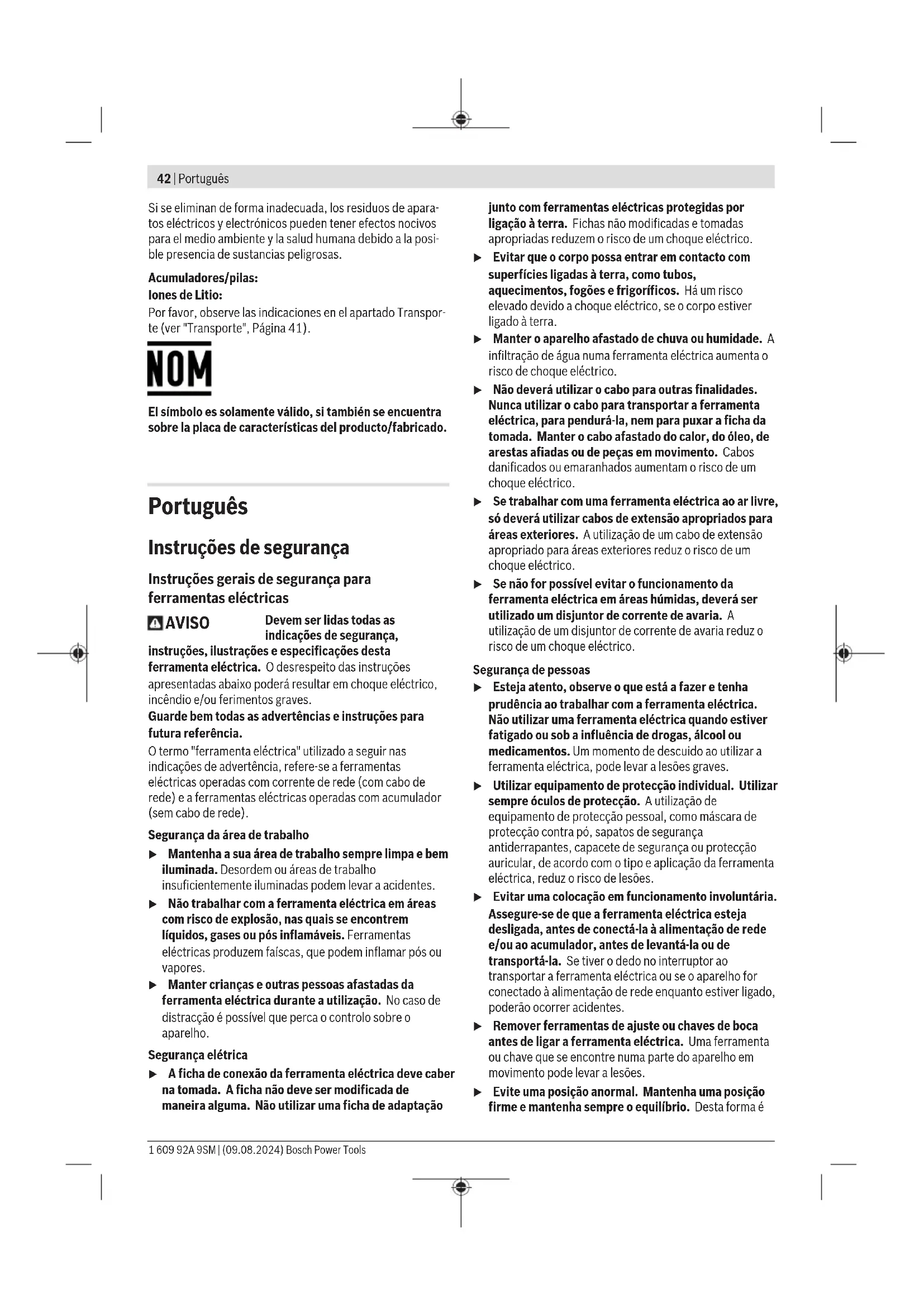

Instruções de segurança

Instruções gerais de segurança para ferramentas eléctricas

AVISO

Devem ser lidas todas as indicações de segurança,

instruções, ilustrações e especificações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

Segurança da área de trabalho

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.

- Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores.

▶ Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.

Segurança elétrica

A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação

junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.

Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.
▶ Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
- Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico.
Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico.
Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.
▶ Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.
Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é

mais fácil controlar a ferramenta eléctrica em situações inesperadas.

Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
- Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo.

Utilização e manuseio cuidadoso de ferramentas eléctricas

• Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.
  ▶ Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
  Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.
  ▶ Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes.
  Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.
  ▶ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
  ▶ Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.
  Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e

superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

Manuseio e utilização cuidadosos de ferramentas com acumuladores

Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos.
Só utilizar ferramentas eléctricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio.
▶ Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objectos metálicos que possam causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo.
No caso de aplicação incorrecta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.
▶ Não use um acumulador ou uma ferramenta danificada ou modificada. Os acumuladores danificados ou modificados exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de lesão.
- Não exponha o acumulador ou a ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou a temperaturas acima de 130 °C pode causar explosão.
▶ Siga todas as instruções de carregamento e não carregue o acumulador ou a ferramenta fora da faixa de temperatura especificada no manual de instruções. Carregar indevidamente ou em temperaturas fora da faixa especificada pode danificar o acumulador e aumentar o risco de incêndio.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
▶ Nunca tente reparar acumuladores danificados. A reparação de acumuladores deve ser realizada apenas pelo fabricante ou agentes de assistência autorizados.

Indicações de segurança para aparafusadoras

▶ Segure a ferramenta elétrica nas superfícies de agarrar isoladas, ao executar uma operação onde o parafuso possa entrar em contacto com cabos escondidos. O contacto do parafuso com um fio "sob tensão" irá colocar as partes metálicas expostas da ferramenta elétrica "sob tensão" e produzir um choque elétrico.

44 | Português

▶ Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais.
▶ Segure bem a ferramenta elétrica. Ao apertar e soltar parafusos podem ocorrer temporariamente elevados momentos de reação.
▶ Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.
Espere que a ferramenta elétrica pare completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta elétrica.
Em caso de danos e de utilização incorreta da bateria, podem escapar vapores. A bateria pode incendiar-se ou explodir. Areje o espaço e procure assistência médica no caso de apresentar queixas. É possível que os vapores irritem as vias respiratórias.
▶ Não altere nem abra o acumulador. Há perigo de haver um curto-circuito.
Os objetos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer.
▶ Utilize a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga perigosa.

Proteger a bateria contra calor, p. ex. também contra uma permanente radiação solar, fogo, sujidade, água e humidade. Há risco de explosão ou de um curto-circuito.

Desligue a ferramenta de imediato se a ferramenta de trabalho encravar. Esteja atento aos binários de reação que podem dar origem a contragolpes. O acessório acoplável fica encravado se a ferramenta elétrica for sobrecarregada ou se ficar emperrada na peça a ser trabalhada.

AVISO

O pó gerado ao esmerilar, serrar, lixar, furar e atividades semelhantes pode ter efeitos cancerígenos, teratogénicos ou mutagénicos. Estes pós contêm algumas substâncias como: chumbo em tintas e vernizes com chumbo; sílica cristalina em aplicação de tijolos, cimento e outros trabalhos de alvenaria; arsénio e cromato em madeira com tratamento químico. O risco de uma doença depende da frequência com que são usadas estas substâncias. Para reduzir o perigo, deve trabalhar apenas em espaços bem ventilados com o respetivo equipamento de proteção (p. ex. com equipamento de proteção respiratória especialmente construídos, que filtrem até as partículas de pó mais pequenas).

Evite um ligamento inadvertido. Certifique-se de que o interruptor de ligar/desligar está na posição desligada, antes de colocar uma bateria. Transportar a ferramenta elétrica com o dedo no interruptor de ligar/desligar ou colocar a bateria com a ferramenta elétrica ligada pode causar acidentes.
Utilize apenas ferramentas de trabalho que se encontrem em perfeitas condições e não apresentem sinais de desgaste. As ferramentas de trabalho com defeito podem, por exemplo, quebrar e causar ferimentos e danos materiais.
Ao introduzir a ferramenta de trabalho, deverá assegurar-se de que esta esteja bem fixa no encabadouro. Se a ferramenta de trabalho não estiver bem firme no encabadouro, é possível que se solte e não possa mais ser controlada.
Tenha cuidado ao apertar parafusos longos, pois, consoante o tipo de parafusos a ferramenta de trabalho utilizada, existe perigo de deslize. Muitas vezes não é possível controlar tão bem os parafusos longos e, ao apertá-los, há o perigo de escorregar e se magoar.
Tenha atenção ao sentido de rotação definido antes de ligar a ferramenta elétrica. Se, por exemplo, quiser soltar um parafuso e o sentido de rotação está ajustado de forma a apertar o parafuso, isto pode causar um movimento abrupto e descontrolado da ferramenta elétrica.
▶ Não utilize a ferramenta elétrica como berbequim. As ferramentas elétricas com um acoplamento de desligamento não são adequadas para furar. O acoplamento pode desligar-se automaticamente e sem pré-aviso.

Descrição do produto e do serviço

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.

Respeite as figuras na parte da frente do manual de instruções.

Utilização adequada

A ferramenta elétrica destina-se a apertar e desapertar parafusos, porcas e outros fechos roscados nas gamas de medição e de potência indicadas.

A ferramenta elétrica só é apropriada para ambiente industrial.

A ferramenta elétrica não deve ser usada como berbequim.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Ferramenta de trabalho ^a)

Português | 45

(2)	Encabadouro ^a)	(13)	Furos para aro de suspensão da ferramenta
(3)	Mandril angular ^a)	(14)	Área da chave na porca de capa ^a)
(4)	Cursor para pré-seleção do binário	(15)	Área da chave no flange do mandril ^b)
(5)	Indicador LED dos aparafusamentos	(16)	Chave de bocas, tamanho 27 mm ^a)
(6)	Indicador do nível de carga da bateria	(17)	Chave de bocas, tamanho 22 mm ^a)
(7)	Bateria ^a)	(18)	Contraporca ^a)
(8)	Interruptor de ligar/desligar	(19)	Bucha de aperto rápido ^a)
(9)	Comutador do sentido de rotação	(20)	Ferramenta de ajuste ^a)
(10)	Punho (superfície do punho isolada)	(21)	Disco de ajuste
(11)	Tecla de desbloqueio da bateria ^a)	(22)	Cobertura USB
(12)	Aro de suspensão da ferramenta ^a)	a)	Este acessório não pertence ao volume de fornecimento.

Dados técnicos

Aparafusadora sem fio industrial
ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600
Número de produto		3 602 D96 6.0	3 602 D96 6.1	3 602 D96 6.2
Tensão nominal V= 12 12 12
Tipo de proteção IP 20 IP 20 IP 20
Peso kg 0,7 0,7 0,7
Bateria (não incluída no material a fornecer)		lões de lítio lões de lítio lões de lítio
Temperatura ambiente recomendada durante o carregamento	°C 0 ... +35 0 ... +35 0 ... +35
Temperatura ambiente admissível em funcionamento ^A) e durante o armazenamento	°C -20 ... +50 -20 ... +50 -20 ... +50
Baterias recomendadas GBA 12V... GBA 12V... GBA 12V...
Carregadores recomendados GAL 12...			GAL 12...	GAL 12...
		GAX 18...	GAX 18...	GAX 18...
Dados técnicos sem cabeça angular
N.° de rotações em vazio n_o^B)	r.p.m.	134-670 220-1100 220-1100
Número de rotações máximo Power Boost ^B)C)	r.p.m.	910	1450	1450
Binário máx. de aparafusamento em materiais macios/duros segundo a norma ISO 5393 ^B)	Nm	1,5-6,0	1,0-3,0	0,5-2,0
Binário máximo ^B)D)	Nm 6,5 3,0 2,0
Peso ^E)	kg	0,9-1,1	0,9-1,1	0,9-1,1
Dados técnicos com cabeça angular 12V
Número de produto		0 602 496 020	0 602 496 020	0 602 496 020
		0 602 496 021	0 602 496 021	0 602 496 021
N.° de rotações em vazio n_o^B)	r.p.m.	74-370	120-600 120-600
Número de rotações máximo Power Boost ^B)C)	r.p.m.	500	800	800
Binário máx. de aparafusamento em materiais macios/duros segundo a norma ISO 5393 ^B)	Nm 3,0-10,0		2,0-6,0	1,0-3,5

46 | Português

Aparafusadora sem fio industrial ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600

Binário máximo ^B1D	Nm 12,0 6,0 3,5
Peso ^E1	kg 0,9-1,3 0,9-1,3 0,9-1,3
Dados técnicos de cabeça angular 180W
Número de produto	0 607 453 617	-
	0 607 453 618
	0 607 453 620
	0 607 453 630
	0 602 496 022
N.° de rotações em vazio n _0^B)	r.p.m. 95-480 --
Número de rotações máximo Power Boost ^B)C	r.p.m. 650 --
Binário máx. de aparafusamento em materiais macios/duros segundo a norma ISO 5393 ^B)	Nm 2,5-8,0 --
Binário máximo ^B1D	Nm 9,0 --
Peso ^E1	kg 1,0-1,4 --

A) potência limitada perante temperaturas < 0 °C

B) Medido a 20–25 °C com bateria GBA 12V 6.0Ah.

C) Potência limitada com número de rotações <50%

D) Possível apenas em operação de ciclo: < 5 aparafusamentos por minuto

E) dependendo da bateria utilizada

Mandril angular Adaptado
	■ 1/4" ■ 3/8" 1/4" SWF			● 1/4"	■ 3/8" SWF	● 1/4"
Número de produto	0 607 453	0 607 453	0 607 453	0 607 453	0 602 496	0 602 496	0 602 496
	617	620	618	630	020	021	022
Binário de aparafusamento em materiais duros/macios segundo a VDI 2647 ^A	Nm 27 27 27 27 15 15 20
Binário de aperto no flange Nm 20 20 20 20 15 15 20
Peso kg 0,20 0,20 0,20 0,20 0,15 0,15 0,05

A) A homologação segundo VDI 2647 pode ser descarregada na página inicial www.bosch-professional.com.

Os valores podem variar em função do produto e estar sujeitos a condições de aplicação e do meio ambiente. Para mais informações consulte www.bosch-professional.com/wac.

Informação sobre ruídos/vibrações

Os valores de emissão de ruído foram determinados de acordo com EN 62841-2-2.

O nível de pressão sonora avaliado como A da ferramenta elétrica é inferior a 70 dB(A). O nível sonoro durante os trabalhos pode ultrapassar os valores indicados. Usar proteção auditiva!

Valores totais de vibração a, (soma dos vetores das três direções) e incerteza K determinada segundo EN 62841-2-2:

Apertar parafusos e porcas com o máximo tamanho admissível: a_h<2,5 m/s^2 , K=1,5 m/s^2

O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizado e podem ser utilizados para a comparação de ferramentas elétricas. Também são adequados para uma avaliação provisória das emissões sonoras e de vibrações.

O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar

sensivelmente a emissão sonora e de vibrações para o período completo de trabalho.

Para uma estimação exata da emissão sonora e de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho.

Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho.

Indicações acerca da precisão

A redução do número de rotações (especialmente abaixo de 50%) pode ter como consequência um redução do binário máximo. O número de rotações aumentado no Power Boost pode ter influência sobre a precisão do comportamento de desligamento. A embraiagem pode travar demais.

Normalmente os estudos de capacidade da máquina são feitos a 600 r.p.m. segundo VDI 2647.

Alterações do número de rotações e/ou do binário podem influenciar a precisão.

A capacidade da máquina tem de ser testada com o respetivo ajuste.

Bateria

Bosch vende ferramentas elétricas sem fio também sem bateria. Pode consultar na embalagem se está incluída uma bateria no volume de fornecimento da sua ferramenta elétrica.

Carregar a bateria

▶ Utilize apenas os carregadores listados nos dados técnicos. Só estes carregadores são apropriados para os baterias de lítio utilizadas para a sua ferramenta elétrica.

Nota: devido a normas de transporte internacionais, as baterias de lítio são fornecidas parcialmente carregadas. Para assegurar a completa potência da bateria, a bateria deverá ser carregada completamente antes da primeira utilização.

Colocar a bateria

Insira a bateria carregada no respetivo encaixe, até que esta esteja engatada.

Retirar a bateria

Para retirar a bateria, pressione as respetivas teclas de desbloqueio e puxe a bateria para fora. Não empregue força.

Indicador do nível de carga da bateria (LED amarelo)

Indicador do nível de carga da bateria	Significado
Luz intermitente + sinal acústico	Carregar a bateria: Já só são possíveis 6–8 aparafusamentos.
Luz permanente + sinal acústico	A capacidade já não é suficiente para um novo aparafusamento ou a ferramenta elétrica foi sobrecarregada:Não é possível voltar a ligar a ferramenta elétrica.– Retire a bateria e coloque uma bateria totalmente carregada.
Luz intermitente	A ferramenta elétrica sobreaqueceu e está fora de funcionamento:– Aguarde até que a luz intermitente se apague automaticamente após breves instantes, antes de voltar a colocar a ferramenta elétrica em funcionamento.

Ao colocar a bateria (7) e premir o interruptor de ligar/desligar (8) o indicador do nível de carga da bateria indica o nível de carga da bateria durante 5 segundos.

Indicador do nível de carga da bateria	Capacidade
Verde 60–100 %
Amarelo 30–60 %
Vermelho 0–30 %

Indicações sobre o manuseio ideal da bateria

Proteger a bateria contra humidade e água.

Armazene a bateria apenas na faixa de temperatura de -20 °C a 50 °C. Por exemplo, não deixe a bateria dentro do automóvel no verão.

Um tempo de funcionamento reduzido após o carregamento indica que a bateria está gasta e que deve ser substituída.

Observe as indicações sobre a eliminação de forma ecológica.

Montagem

Antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de ferramenta, etc.) retire a bateria da mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.

Área de funcionamento e de armazenamento

A ferramenta elétrica é exclusivamente adequada para o funcionamento em locais de utilização fechados.

48 | Português

Para um funcionamento em perfeitas condições, a temperatura ambiente admissível deve situar-se entre 0 °C e +45 °C, com uma humidade relativa do ar admissível entre 20 e 95% sem condensação.

Com o aro de suspensão (12) é possível fixar a ferramenta elétrica a um dispositivo de suporte.

• Coloque o aro de suspensão da ferramenta (12) na ferramenta elétrica e deixe-o engatar os furos (13).
• Controle regularmente o estado do aro de suspensão da ferramenta e dos ganchos no dispositivo de suporte.

Montagem da cabeça angular 180 W (ver figura B)

Nestas aparafusadoras angulares sem fio industriais é necessário montar primeiro um adaptador e um mandril angular adequado (ver "Dados técnicos", Página 45).

• Coloque a cabeça angular 180 W no adaptador e aperte-a com uma chave de bocas (16) na área da chave da porca de capa (14). No processo, segure a chave de bocas (17) na área da chave do adaptador (15).
  A rosca e a rosca de flange têm de estar isentas de gordura e é necessário aplicar o respetivo binário (ver "Dados técnicos", Página 45) para que a cabeça angular não se possa soltar.
• Rode a contraporca (18), no sentido da seta a (rosca à esquerda) totalmente para trás.
• Rode agora o adaptador no sentido da seta a (rosca à esquerda) totalmente para trás.
  ▶ Nunca fixe a ferramenta elétrica às metades da carcaça.
• Rode o adaptador de volta para a direita, até que a cabeça angular fique na posição desejada, máximo 360°.
• Fixe o adaptador nesta posição, rodando a contraporca (18) no sentido da seta c contra o adaptador com uma ferramenta adequada (chave de gancho DIN 1810 forma B tamanho 25/28). Aperte a contraporca (18) com o respetivo binário de aperto (ver "Dados técnicos", Página 45). No processo, é necessário segurar com uma ferramenta adequada.
  A rosca e a rosca de flange têm de estar isentas de gordura e é necessário aplicar o respetivo binário (ver "Dados técnicos", Página 45) para que a cabeça angular não se possa soltar.
• Segura bem a ferramenta elétrica com a chave de bocas (17) na área da chave (15) do adaptador.

Montagem da cabeça angular 12 V (ver figura C)

Nestas aparafusadoras angulares sem fio industriais é necessário montar primeiro um mandril angular adequado (ver "Dados técnicos", Página 45).

O mandril angular (3) com encabadouro (2) pode ser ajustado de forma contínua em 360°.

• Rode a contraporca (18), no sentido da seta a (rosca à esquerda) totalmente para trás.
  ▶ Nunca fixe a ferramenta elétrica às metades da carcaça.
• Rode o mandril angular (3) no sentido da seta d, até ao batente no flange. Rodar então de volta no sentido b até que o ângulo de trabalho desejado seja alcançado, mas apenas uma vez em 360° no máximo.
• Fixe o mandril angular (3) nesta posição, rodando a contraporca (18) no sentido da seta c contra o mandril angular com uma ferramenta adequada (chave de gancho DIN 1810 forma B tamanho 25/28). Aperte a contraporca (18) com o respetivo binário de aperto (ver "Dados técnicos", Página 45). No processo, engatar uma ferramenta adequada (chave de gancho DIN 1810 forma B tamanho 20/22) numa abertura da cabeça angular e segurar.
  A rosca e a rosca de flange têm de estar isentas de gordura e é necessário aplicar o respetivo binário (ver "Dados técnicos", Página 45) para que a cabeça angular não se possa soltar.

Ajustar a cabeça angular 12 V

O mandril angular (3) com encabadouro (2) pode ser ajustado de forma contínua em 360°.

• Solte a contraporca (18), engatando uma ferramenta adequada (chave de gancho DIN 1810 forma B tamanho 25/28) numa abertura da contraporca e rodando no sentido da seta a (rosca à esquerda). No processo, engatar uma ferramenta adequada (chave de gancho DIN 1810 forma B tamanho 20/22) numa abertura da cabeça angular e segurar.
  ▶ Nunca fixe a ferramenta elétrica às metades da carcaça.
• Rode o mandril angular (3) no sentido da seta b, até ao ângulo de trabalho desejado, mas apenas uma vez em 360° no máximo.
• Fixe o mandril angular (3) nesta posição, rodando a contraporca (18) no sentido da seta c contra o mandril angular. Torne a apertar a contraporca (18) com o respetivo binário de aperto (ver "Dados técnicos", Página 45). No processo, engatar uma ferramenta adequada numa abertura da cabeça angular e segurar.
  A rosca e a rosca de flange têm de estar isentas de gordura e é necessário aplicar o respetivo binário (ver "Dados técnicos", Página 45) para que a cabeça angular não se possa soltar.

Configurar ferramenta elétrica

Com a ajuda do software BOSCH EXACT Configurator a partir da versão 5.2 e superior podem ser configuradas várias definições na ferramenta elétrica (p. ex. número de rotações, níveis de aparafusamento, proteção de repetição). Para isso, a ferramenta elétrica tem de ser ligada a um PC através da porta USB. Para o efeito, utilize um cabo USB: USB 2.0 tipo A/Micro-USB 2.0 tipo B

- Blindagem dupla

- Comprimento máx. 1 m

Na configuração através da interface USB, podem ocorrer interferências radioelétricas fora do ambiente industrial.

Para tal, respeite todas as instruções de segurança e indicações do manual de instruções do software.

Troca de ferramenta no mandril com quadrado exterior (ver figura D)

Introduzir a ferramenta de trabalho

- Pressione o pino no quadrado do encaixe (2), p. ex. com ajuda de uma chave de parafusos fina, para dentro e introduza a ferramenta de trabalho (1) no quadrado. Certifique-se de que o pino engata no alojamento da ferramenta de trabalho.

Retirar a ferramenta de trabalho

- Pressione o pino no alojamento da ferramenta de trabalho (1) para dentro e retire a ferramenta de trabalho do encabadouro (2).

Troca de ferramenta no mandril com sextavado interior (ver figura E)

Introduzir a ferramenta de trabalho

- Introduza a ferramenta de trabalho (1) no sextavado interior do encabadouro (2), até esta engatar de forma percetível.

Retirar a ferramenta de trabalho

- Retire a ferramenta de trabalho (1) do encabadouro (2), se necessário, com a ajuda de uma pinça.

Troca de ferramenta no mandril com bucha de aperto rápido (ver figura F)

Introduzir a ferramenta de trabalho

Utilize apenas ferramentas de trabalho com a haste de encaixe adequada (sextavado de 1/4").

- Puxe a manga da bucha de aperto rápido (19) para a frente.

- Introduza a ferramenta de trabalho (1) no encabadouro (2) e volte a soltar a bucha de aperto rápido.

Retirar a ferramenta de trabalho

- Puxe a manga da bucha de aperto rápido (19) para a frente.

- Retire a ferramenta de trabalho (1) do encabadouro (2) e volte a soltar a bucha de aperto rápido.

Funcionamento

Quando pretender iniciar a ferramenta elétrica, deverá primeiro ajustar o sentido de rotação com o comutador do sentido de rotação (9):

a ferramenta elétrica só inicia quando o comutador do sentido de rotação (9) não estiver na posição central (bloqueio de ligação).

Ajustar o sentido de rotação (ver figura G)

- Rotação à direita: para apertar parafusos prima o comutador do sentido de rotação (9) completamente para a esquerda.

- Rotação à esquerda: para soltar ou retirar os parafusos prima o comutador do sentido de rotação (9) completamente para a direita.

Ajustar binário (ver figura H)

O binário depende da pré-tensão de mola da embraiagem de paragem. Ao alcançar o binário ajustado, a embraiagem de paragem é ativada tanto na rotação à direita como à esquerda.

Para ajustar o binário individual, utilize apenas a ferramenta de ajuste (20) fornecida junto.

- Empurre a cobertura para o acoplamento para trás.

- Coloque a ferramenta de ajuste (20) na pequena concavidade (disco de ajuste (21)) do acoplamento e rode a ferramenta de ajuste (20).

Rodar para a direita aumenta o binário, rodar para a esquerda reduz o binário.

- Retire a ferramenta de ajuste (20). Empurre a cobertura para o acoplamento até que a abertura esteja fechada, para proteger o acoplamento de sujidade.

Nota: O ajuste necessário depende do tipo de união roscada e é determinado por intermédio de várias tentativas. Verificar o aparafusamento de teste com uma chave dinamométrica.

Ajuste o binário apenas na gama de potência indicada, pois, caso contrário, o acoplamento de desligamento não voltará a ativar.

▶ Verifique regularmente o binário na ligação roscada e, se necessário, reajuste o acoplamento de desligamento.

Ligar/desligar

As aparafusadoras têm um acoplamento de desligamento, dependente do binário, que pode ser ajustado numa faixa abrangente. Ele atua assim que o binário ajustado for atingido.

- Para ligar a ferramenta elétrica, prima o interruptor de ligar/desligar (8) até ao batente.

- A ferramenta elétrica desliga-se automaticamente, assim que seja alcançado o binário ajustado.

Se se soltar o interruptor de ligar/desligar (8) antes do tempo, o binário predefinido não é atingido.

▶ Verifique regularmente o binário na ligação roscada e, se necessário, reajuste o acoplamento de desligamento.

Proteção contra sobrecarga em função da temperatura

Em caso de sobrecarga, a ferramenta elétrica desliga-se, até que volte a ser alcançada a temperatura ideal de

50 | Português

funcionamento. Liberte o interruptor de ligar/desligar (8) e volte a ligar a ferramenta elétrica para continuar a trabalhar. Com um número de rotações inferior a 50 % a ferramenta elétrica não é operada com o grau de eficiência ideal. Sob determinadas circunstâncias, tal pode ativar antecipadamente a proteção contra sobrecarga térmica. No caso de problemas com estas definições, configure um número de rotações de saída superior a 50 % ou reduza o binário máximo utilizado.

Instruções de trabalho

▶ Utilizar os punhos adicionais fornecidos com a ferramenta elétrica. A perda de controle sobre a ferramenta elétrica pode levar a lesões.

Indicador dos aparafusamentos (LED verde/vermelho)

Ao alcançar o binário predefinido, o acoplamento de desligamento é ativado. O indicador LED (5) acende-se a verde.

Se o binário predefinido não for alcançado, o indicador LED (5) acende-se a vermelho e é emitido um sinal acústico. É necessário voltar a realizar o aparafusamento uma vez mais.

Proteção contra repetição

Se o acoplamento de desligamento for ativado durante o aparafusamento, o motor desliga-se. Só é possível religar após uma pausa de 0,7 segundos. Estará, assim, a evitar um reaperto inadvertido de aparafusamentos já realizados.

Manutenção e assistência técnica

Manutenção e limpeza

Antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de ferramenta, etc.) retire a bateria da mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.
- Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
▶ Verifique toda a ferramenta elétrica o mais tardar a cada 100000 aparafusamentos quanto a danos e desgaste e verifique igualmente todas as funções. Em seguida, reajuste o binário do acoplamento.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto.

Brasil

Robert Bosch Ltda. – Divisão de Ferramentas Elétricas

Rodovia Anhanguera, Km 98 - Parque Via Norte

13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Outros endereços de serviço encontram-se em:

As baterias de iões de lítio recomendadas estão sujeitas às leis de materiais perigosos. As baterias podem ser transportadas na rua pelo utilizador, sem mais obrigações. No caso de envio por terceiros (por ex.: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada.

Baterias só devem ser transportadas se a carcaça estiver em perfeito estado. Colar contactos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Respeite também outras disposições nacionais eventualmente existentes.

Eliminação

As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria prima.

Não deitar ferramentas elétricas e baterias/pilhas no lixo doméstico!

Apenas para países da UE:

As ferramentas elétricas que já não são úteis e as pilhas/baterias com defeito ou usadas têm de ser eliminadas separadamente. Utilize os sistemas de recolha previstos para o efeito.

Se descartados de forma inadequada, os resíduos de equipamentos elétricos e eletrônicos podem ter efeitos nocivos ao meio ambiente e à saúde humana devido à possível presença de substâncias perigosas.

Baterias/pilhas:

Lítio:

Observar as indicações no capítulo Transporte (ver "Transporte", Página 50).

Italiano
