РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ANGLE EXACT 12V3600 Professional BOSCH

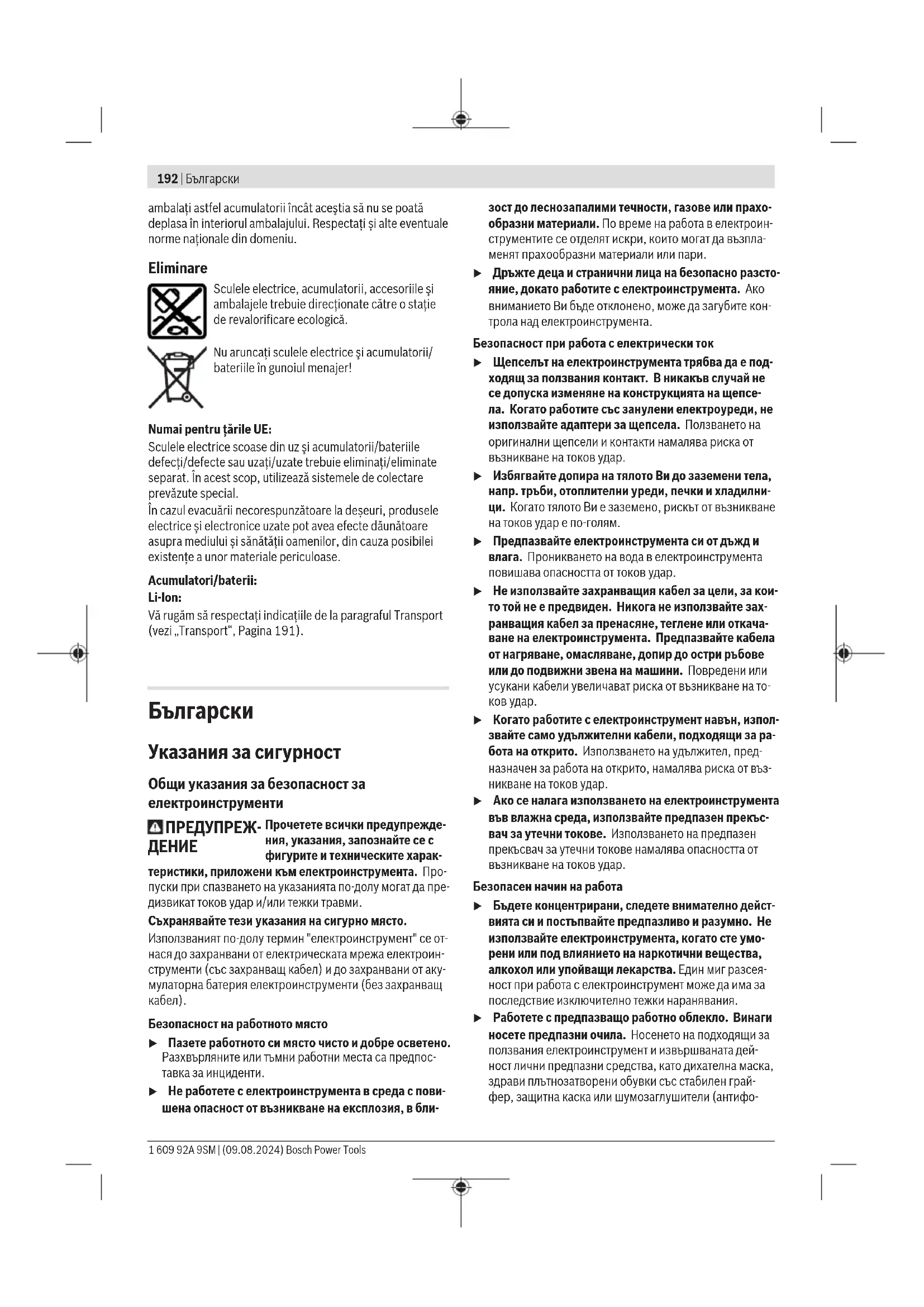

Указания за сигурност Общи указания за безопасност за електроинструменти

Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак- теристики, приложени към електроинструмента. Про- пуски при спазването на указанията по-долу могат да пре- дизвикат токов удар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин "електроинструмент" се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (беззахранващ

Безопасност на работното място u Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос- тавка за инциденти. u Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпла- менят прахообразни материали или пари. u Дръжте деца и странични лица на безопасно разсто- яние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите кон- трола над електроинструмента. Безопасност при работа с електрически ток u Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсе- ла. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. u Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по‑голям. u Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. u Не използвайте захранващия кабел за цели, за кои- то той не е предвиден. Никога не използвайте зах- ранващия кабел за пренасяне, теглене или откача- ване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на то-

u Когато работите с електроинструмент навън, изпол- звайте само удължителни кабели, подходящи за ра- бота на открито. Използването на удължител, пред- назначен за работа на открито, намалява риска от въз- никване на токов удар. u Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар. Безопасен начин на работа u Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте умо- рени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсея- ност при работа с електроинструмент може да има за последствие изключително тежки наранявания. u Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дей- ност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грай- фер, защитна каска или шумозаглушители (антифо- 1 609 92A 9SM | (09.08.2024) Bosch Power ToolsБългарски | 193 ни), намалява риска от възникване на трудова злопо-

u Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя- вайте, че пусковият прекъсвач е позиция "изключе- но". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки. u Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инстру- мент, забравен на въртящо се звено, може да причини

u Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще може- те да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. u Работете с подходящо облекло. Не работете с ши- роки дрехи или украшения. Дръжте косата и дрехи- те си на безопасно разстояние от движещи се зве- на. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена. u Ако е възможно използването на външна аспираци- онна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци- онна система намалява рисковете, дължащи се на от- делящи се при работа прахове. u Доброто познаване на електроинструмента вследс- твие на честа работа с него не е повод за намалява- не на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секун-

Грижливо отношение към електроинструментите u Не претоварвайте електроинструмента. Използ- вайте електроинструментите само съобразно тях- ното предназначение. Ще работите по‑добре и по‑безопасно, когато използвате подходящия електро- инструмент в зададения от производителя диапазон на натоварване. u Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ре-

u Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждай- те батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. u Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не до- пускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са проче- ли тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат из- ключително опасни. u Поддържайте добре електроинструментите си и ак- сесоарите им. Проверявайте дали подвижните зве- на функционират безукорно, дали не заклинват, да- ли има счупени или повредени детайли, които нару- шават или изменят функциите на електроинстру- мента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремон- тирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. u Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инст- рументи с остри ръбове оказват по‑малко съпротивле- ние и се водят по‑леко. u Използвайте електроинструментите, допълнител- ните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни ус- ловия и операции, които трябва да изпълните. Из- ползването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. u Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролира- не на електроинструмента при възникване на неочак- вана ситуация. Грижливо отношение към акумулаторни електроинструменти u За зареждането на акумулаторните батерии изпол- звайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни уст- ройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на по-

u За захранване на електроинструментите използ- вайте само предвидените за съответния модел аку- мулаторни батерии. Използването на различни аку- мулаторни батерии може да предизвика трудова зло- полука и/или пожар. u Предпазвайте неизползваните акумулаторни бате- рии от контакт с големи или малки метални предме- ти, напр. кламери, монети, ключове, пирони, винто- ве и др.п., тъй като те могат да предизвикат късо съ- единение. Последствията от късото съединение могат да бъдат изгаряния или пожар. u При неправилно използване от акумулаторна бате- рия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви по- падне електролит, изплакнете мястото обилно с во- Bosch Power Tools 1 609 92A 9SM | (09.08.2024)194 | Български да. Ако електролит попадне в очите Ви, след неза- бавно обилно изплакване потърсете помощ от ле- кар. Електролитът може да предизвика изгаряния на

u Не използвайте акумулаторна батерия или електро- инструмент, които са повредени или с изменена конструкция. Повредени или изменени акумулаторни батерии могат да се възпламенят, експлодират или да предизвикат наранявания. u Не излагайте акумулаторната батерия на високи температури или огън. Излагането на огън или темпе- ратури над 130 °C могат да предизвикат експлозии. u Спазвайте всички указания за зареждане на акуму- латорната батерия; не я зареждайте, ако темпера- турата й е извън диапазона, посочен в инструкции- те. Неправилното зареждане или зареждането при температури извън допустимия диапазон могат да ув- редят батерията и увеличават опасността от пожар.

u Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалис- ти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на бе- зопасността на електроинструмента. u Никога не ремонтирайте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да се извършва само от производителя или от оторизи- ран сервиз. Указания за безопасна работа с винтоверти u Когато изпълнявате операция, при която съществу- ва опасност фиксаторът да засегне скрити под по- върхността проводници под напрежение, допирай- те електроинструмента само до електролизираните повърхности на ръкохватките. При контакт на фикса- тора с проводник под напрежение е възможно напре- жението да се предаде по металните детайли на елект- роинструмента и това да предизвика токов удар. u Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопрово- ди, или се обърнете към съответното местно снаб- дително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика по- жар и токов удар. Увреждането на газопровод може да доведе до експлозия. Увреждането на водопровод предизвиква значителни материални щети. u Дръжте електроинструмента здраво. При завиване и развиване на винтове могат рязко да възникнат сил- ни реакционни моменти. u Осигурявайте обработвания детайл. Детайл, захва- нат с подходящи приспособления или скоби, е засто- порен по здраво и сигурно, отколкото, ако го държите

u Преди да оставите електроинструмента, изчаквай- те въртенето да спре напълно. Впротивен случай из- ползваният работен инструмент може да допре друг предмет и да предизвика неконтролирано премества- не на електроинструмента. u При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Акумулаторната батерия може да се запали или да експлодира. Погрижете се за добро проветряване и при оплаквания се обърнете към лекар. Парите могат да раздразнят дихателните пътища. u Не променяйте и не отваряйте акумулаторната ба- терия. Съществува опасност от възникване на късо съ-

u Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътреш- но късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прег-

u Използвайте акумулаторната батерия само в продукти на производителя. Само така тя е предпа- зена от опасно за нея претоварване. Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина, огън, мръсотия, вода и овлажняване. Има опасност от експлозия и късо съединение. u Ако работният инструмент се заклини, незабавно изключвайте електроинструмента. Бъдете подгот- вени за големи реакционни моменти, които предиз- викват откат. Работният инструмент блокира, ако електроинструментът се претовари или се заканти в обработвания детайл.

Възникващият при шмиргелува- не, рязане, шлифоване, пробива- не и други дейности прах може да действа канцерогенно, увреждащо плода или мута- генно. Някои от съдържащите се в тези прахове вещества

олово в съдържащи олово бои и лакове; кристалинен кремък в тухли, цимент и други зидарски материали, ар- сен и хромат в химически третирано дърво. Рискът от за- боляване зависи от това, колко често сте изложени на те- зи вещества. За да намалите опасността, трябва да рабо- тите само в добре проветрени помещения със съответно- то защитно оборудване (напр. със специално конструира- ни уреди за дихателна защита, които филтрират и най- малките частици прах). u Предотвратявайте опасността от включване по нев- нимание. Преди да поставите акумулаторната бате- рия, се уверявайте, че пусковият прекъсвач е в по- ложение изключено. Носенето на електроинструмен- та с пръст върху пусковия прекъсвач или поставянето на акумулаторна батерия във включен електроинстру- мент може да доведе до трудови злополуки. u Използвайте само изрядни и добре заточени работ- ни инструменти. Повредени работни инструменти мо- 1 609 92A 9SM | (09.08.2024) Bosch Power ToolsБългарски | 195 гат напр. да се счупят по време на работа и да предиз- викат травми и материални щети. u Преди използване на работен инструмент се уверя- вайте, че той е захванат здраво в патронника. Ако работният инструмент не е захванат здраво в патрон- ника, може по време на работа да се извади, с което да стане неуправляем. u При завиване на дълги винтове бъдете предпазли- ви, в зависимост от вида на винта и използвания бит съществува опасност от измятане. Често дълги винтове не могат да бъдат контролирани добре и съ- ществува опасност при завиване да се нараните. u Преди да включите електроинструмента, провере- те каква е установената посока на въртене. Ако нап- ример искате да развиете винт, а посоката на въртене е установена така, че винтът бъде завит, може да се стигне до силно неконтролируемо отскачане на пнев- матичния инструмент. u Не използвайте електроинструмента като борма- шина. Електроинструменти с изключващ съединител не са подходящи за пробиване. Съединителят може да изключи автоматично и без предупреждение. Описание на продукта и дейността Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безо- пасност и указанията за работа могат да имат за последствие токов удар, пожар и/ или тежки травми. Моля, имайте предвид изображенията в предната част на ръководството за работа. Предназначение на електроинструмента Електроинструментът е предназначен за завиване и раз- виване на винтове, гайки и други елементи с резба в по- сочения диапазон на размерите и мощността. Електроинструментът е подходящ само за работа в индус- триална среда. Електроинструментът не е подходящ за ползване като

Изобразени елементи Номерирането на изобразените компоненти се отнася до изображението на електроинструмента на графичната

(3) Ъглова завиваща глава

(4) Плъзгач за предварително регулиране на въртя-

(5) Светодиод завиване (6) Индикатор за акумулаторната батерия (7) Акумулаторна батерия

(8) Пусков прекъсвач (9) Превключвател за посоката на въртене (10) Ръкохватка (изолирана повърхност за захваща-

(11) Бутон за отключване на акумулаторната батери-

(12) Скоба за окачване

(13) Отвори за скоба за окачване (14) Повърхност за захващане с ключ на холендро-

(15) Повърхност за захващане с ключ върху фланеца на ъгловата глава

(19) Бързосменен патронник

(20) Инструмент за регулиране

Тази принадлежност не е включена в стандартната оком- плектовка на доставката. Технически данни Индустриални акумулаторни винтоверти ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600 Каталожен номер 3602D966.0 3602D966.1 3602D966.2 Номинално напрежение V= 12 12 12 Вид защита IP 20 IP 20 IP 20 Тегло kg 0,7 0,7 0,7 Акумулаторна батерия (не е включена в окомплектовката) Литиево-йонна Литиево-йонна Литиево-йонна Препоръчителна температура на околна- та среда при зареждане °C 0...+35 0...+35 0...+35 Разрешена температура на околната сре- да при работа

и при складиране °C –20...+50 –20...+50 –20...+50 Bosch Power Tools 1 609 92A 9SM | (09.08.2024)196 | Български Индустриални акумулаторни винтоверти ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600 препоръчителни акумулаторни батерии GBA 12V... GBA 12V... GBA 12V... препоръчителни зарядни устройства GAL 12... GAX 18... GAL 12... GAX 18... GAL 12... GAX 18... Технически данни без ъглова глава Обороти на празен ход n

Макс. въртящ момент твърдо/меко за- винтване съгласно ISO5393

Обороти на празен ход n

Макс. въртящ момент твърдо/меко за- винтване съгласно ISO5393

Обороти на празен ход n

650 – – Макс. въртящ момент твърдо/меко за- винтване съгласно ISO5393

Измерено при 20−25°C с акумулаторна батерияGBA 12V 6.0Ah. C) ограничена производителност при обороти <50% D) Възможно само в цикличен режим: <5 завинтвания на минута E) в зависимост от използваната акумулаторна батерия Ъглова завиваща глава Адаптер ■ 1/4" ■ 3/8" 1/4" SWF 1/4" ■ 3/8" SWF 1/4" Каталожен номер

Въртящ момент твърдо/меко завинтване съгласно VDI

Nm 20 20 20 20 15 15 20 Тегло kg 0,20 0,20 0,20 0,20 0,15 0,15 0,05 A) Хомологацията съгласно VDI 2647 може да се свали от началната страница www.bosch-professional.com. Стойностите могат да варират според продукта и да зависят от условията на употреба и на околната среда. Допълнителна информация на www.bosch-professional.com/wac. Информация за излъчван шум и вибрации Стойностите на емисии на шум са установени съгласно EN62841-2-2. Равнището Ана звуковото налягане на електроинстру- мента обикновено е по‑малко от 70dB(A). Равнището на шум при работа може да превиши посочените стойности. Работете с шумозаглушители! Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеносттаK са определени съгласноEN62841-2-2: Завиване на винтове и гайки с максимално допустим раз- мер: a

Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходя- щи също така за предварителна оценка на емисиите на вибрации и шум. Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъ- де използван за други дейности, с различни работни инс- трументи или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум мо- же да се различават. Това би могло значително да увели- чи вибрациите и шума през периода на ползване на елек- троинструмента. За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значи- телно да намали емисиите на вибрации и шум през пери- ода на ползване на електроинструмента. Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на елект- роинструмента и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните

Указания за точността Намаляването на оборотите (особено под 50%) може да доведе до намаляването на максималния въртящ момент. Увеличените обороти при Power Boost могат да имат вли- яние върху точността и поведението при превключване. Може да се стигне до претоварване на съединителя. Анализите на пригодността на машината обикновено се извършват при 600min-1 според VDI2647. Промените в оборотите и/или въртящия момент могат да повлияят върху точността. Пригодността на машината трябва да се провери със съ- ответната настройка. Акумулаторна батерия Bosch продава акумулаторни инструменти и без акумула- торна батерия. Дали в обема на доставката на Вашия електрически инструмент се съдържа акумулаторна бате- рия, можете да научите от опаковката. Зареждане на акумулаторната батерия u Използвайте само посочените в раздела Техничес- ки данни зарядни устройства. Само тези зарядни уст- ройства са подходящи за използваната във Вашия електроинструмент литиево-йонна акумулаторна бате-

Указание: Литиево-йонните акумулаторни батерии се доставят частично заредени поради международните предписания за транспорт. За да се гарантира пълната мощност на акумулаторната батерия, заредете я напълно преди първата употреба. Поставяне на акумулаторната батерия Вкарайте заредената акумулаторна батерия в гнездото за акумулаторна батерия докато усетите прещракване. Изваждане на акумулаторната батерия За изваждане на акумулаторната батерия натиснете буто- ните за освобождаване и издърпайте акумулаторната ба- терия. При това не прилагайте сила. Индикатор за акумулаторната батерия (жълт

за акумула- торната ба-

Зареждане на акумулаторната батерия: Възможни са само още 6–8 завинтвания.

Капацитетът не достига за ново завиване/ развиване или електроинструментът е бил претоварен: Bosch Power Tools 1 609 92A 9SM | (09.08.2024)198 | Български

за акумула- торната ба-

Електроинструментът не може да се вклю-

– Извадете акумулаторната батерия и поставете заредена акумулаторна бате-

Електроинструментът е прегрял и не може да бъде включен: – Преди да включите отново електроинс- трумента, изчакайте известно време, докато мигащата светлина изгасне. При пъхането на акумулаторната батерия(7) и натискане- то на пусковия прекъсвач(8) индикаторът за акумулатор- ната батерия показва състоянието на зареждане на аку- мулаторната батерия за 5секунди. Индикатор за акумулаторната

Зелено 60–100% Жълто 30–60% Червено 0–30% Указания за оптимална работа с акумулаторната батерия Предпазвайте акумулаторната батерия от влага и вода. Съхранявайте акумулаторната батерия само в темпера- турния диапазон от –20 °C до 50 °C. Напр. не оставяйте акумулаторната батерия през лятото в автомобил на

Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена. Спазвайте указанията за бракуване.

u Изваждайте от електроинструмента акумулаторна- та батерия преди всякакви дейности по електроин- струмента (напр. поддръжка, смяна на инструмент и др.). Съществува опасност от нараняване при за- действане на пусковия прекъсвач по невнимание. Работни условия и среда за съхраняване Електроинструментът е подходящ само за използване в затворени помещения. За правилното функциониране на контролера за винто- верти допустимата околна температура трябва да е в диа- пазона между 0 °C и +45 °C, при допустима относителна влажност на въздуха между 20 и 95 % без кондензиране. Приспособление за окачване (вж. фиг.A) С помощта на скобата(12) можете да захванете електро- инструмента с приспособление за окачване. – Поставете скобата за окачване(12) върху електроинс- трумента и я оставете да се фиксира в отворите(13). u Редовно проверявайте състоянието на скобата и ку- ката на подемното приспособление. Монтаж на 180 W ъглова глава (вж. фиг.B) При тези промишлени акумулаторни ъглови винтоверти първо трябва да бъдат монтирани адаптер и подходяща ъглова завиваща глава(вж. „Технически данни“, Страни- ца195). – Поставете 180 W ъгловата глава върху адаптера и я за- тегнете с гаечен ключ(16) върху повърхността за зах- ващане с ключ на холендровата гайка(14). При това с гаечния ключ(17) дръжте контра върху повърхността за захващане с ключ на адаптера(15). u Резбата и фланцовата резба трябва да са без грес, съ- що така трябва да се приложи съответният момент на затягане(вж. „Технически данни“, Страница195), за да може ъгловата глава да не се разхлаби. – Завъртете контрагайката(18) в посока на стрелката a (лява резба) докрай назад. – Завъртете сега адаптера в посока на стрелката a (лява резба) докрай назад. u Никога не затягайте електроинструмента към плос- костите на корпуса. – Завъртете адаптера обратно надясно докато ъгловата глава не застане в желаната позиция, максимум 360°. – Фиксирайте адаптера в тази позиция като завъртите контрагайката(18) в посока на стрелката c с подходящ инструмент (двущифтов ключ DIN 1810 форма B раз- мер 25/28) срещу адаптера. Затегнете контрагайката(18) със съответния момент на затяга- не(вж. „Технически данни“, Страница195). При това трябва да се държи контра с подходящ инструмент. u Резбата и фланцовата резба трябва да са без грес, съ- що така трябва да се приложи съответният момент на затягане(вж. „Технически данни“, Страница195), за да може ъгловата глава да не се разхлаби. – Захванете електроинструмента с гаечен ключ(17) за повърхността за захващане с ключ(15) на адаптера. Монтаж на 12 V ъглова глава (вж. фиг.C) При тези промишлени акумулаторни ъглови винтоверти първо трябва да бъде монтирана подходяща ъглова зави- ваща глава(вж. „Технически данни“, Страница195). Ъгловата завиваща глава(3) с патронника(2) може да бъде завъртана безстепенно на 360°. – Завъртете контрагайката(18) в посока на стрелката a (лява резба) докрай назад. u Никога не затягайте електроинструмента към плос- костите на корпуса. – Завъртете ъгловата завиваща глава(3) в посока на стрелката d, докрай върху фланеца. След това завър- тете обратно в посока b до достигане на желания рабо- тен ъгъл, но най-много веднъж на 360°. 1 609 92A 9SM | (09.08.2024) Bosch Power ToolsБългарски | 199 – Фиксирайте ъгловата завиваща глава(3) в тази пози- ция като завъртите контрагайката(18) в посока на стрелката c с подходящ инструмент (двущифтов ключ DIN 1810 форма B размер 25/28) срещу ъгловата за- виваща глава. Затегнете контрагайката(18) със съот- ветния момент на затягане(вж. „Технически данни“, Страница195). При това трябва подходящ инструмент (двущифтов ключ DIN 1810 форма B размер 20/22) да се заклини в отвор на ъгловата глава и да се държи контра с него. u Резбата и фланцовата резба трябва да са без грес, съ- що така трябва да се приложи съответният момент на затягане(вж. „Технически данни“, Страница195), за да може ъгловата глава да не се разхлаби. Преместване на 12 V ъглова завиваща глава Ъгловата завиваща глава(3) с патронника(2) може да бъде завъртана безстепенно на 360°. – Развийте контрагайката(18) като вкарате подходящ инструмент (двущифтов ключ DIN 1810 форма B раз- мер 25/28) в отвора на контрагайката и завъртете в посоката, указана със стрелка a (лява резба). При това трябва подходящ инструмент (двущифтов ключ DIN 1810 форма B размер 20/22) да се заклини в отвор на ъгловата глава и да се държи контра с него. u Никога не затягайте електроинструмента към плос- костите на корпуса. – Завъртете ъгловата завиваща глава(3) в посоката, указана със стрелка b, докато достигнете желаната по- зиция на работа, но не повече от 360°. – Застопорете ъгловата завиваща глава(3) в тази пози- ция, като завъртите контрагайката(18) в посоката, указана със стрелка c срещу ъгловата глава за завива- не. Затегнете отново контрагайката(18) със съответ- ния момент на затягане(вж. „Технически данни“, Стра- ница195). При това трябва подходящ инструмент да се заклини в отвора на ъгловата глава и да се държи контра с него. u Резбата и фланцовата резба трябва да са без грес, съ- що така трябва да се приложи съответният момент на затягане(вж. „Технически данни“, Страница195), за да може ъгловата глава да не се разхлаби. Конфигуриране на електроинструмента С помощта на софтуера BOSCH EXACT Configurator от вер- сия 5.2 и по-висока на електроинструмента могат да бъ- дат конфигурирани различни настройки (напр. обороти, степени на завинтване, предпазване срещу повторно за- винтване). За целта електроинструментът трябва да се свърже с персонален компютър чрез USB-интерфейса. За целта използвайте USB кабел: USB2.0типA/Micro-USB2.0типB – Двойно ширмован – Макс. дължина 1m При конфигуриране през USB интерфейса може да се стигне до радиосмущения извън индустриалната среда. u За целта спазвайте указанията за безопасност и за ра- бота в ръководството за ползване на софтуера. Смяна на работния инструмент при завиваща глава с външен четиристен (вж. фиг. D) Поставяне на работния инструмент – Натиснете щифта на четиристена на патронника (2), напр. с помощта на тясна отвертка и поставете работ- ния инструмент (1) на четиристена. Уверете се, че щифтът на работния инструмент е попаднал в предви- дения за целта отвор на работния инструмент. Демонтиране на работния инструмент – Натиснете щифта в отвора на работния инструмент (1) навътре и извадете работния инструмент от патронни- ка (2). Смяна на работния инструмент при завиваща глава с вътрешен четиристен (вж. фиг. E) Поставяне на работния инструмент – Вкарайте работния инструмент (1) в шестостенния от- вор на патронника (2), докато усетите отчетливо прещракване. Демонтиране на работния инструмент – Издърпайте работния инструмент (1) от патронника (2), при необходимост с помощта на клещи. Смяна на работния инструмент при завиваща глава с бързосменен патронник (вж. фиг. F) Поставяне на работния инструмент Използвайте само работни инструменти с подходяща гла- ва (шестостен 1/4"). – Издърпайте втулката на патронника за бързо захваща- не (19) напред. – Вкарайте работния инструмент (1) в патронника (2) и отново отпуснете втулката. Демонтиране на работния инструмент – Издърпайте втулката на патронника за бързо захваща- не (19) напред. – Извадете работния инструмент (1) от патронника (2) и отново отпуснете патронника. Работа с електроинструмента Когато искате да включите електроинструмента, трябва предварително да зададете посоката на въртене с превк- лючвателя (9): Електроинструментът се включва само ако превключва- телят за посоката на въртене (9) не е в средно положение (блокировка на включването). Bosch Power Tools 1 609 92A 9SM | (09.08.2024)200 | Български Настройване на посоката на въртене (вж. фиг.

– Въртене надясно: За завиване на винтове натиснете превключвателя за посоката на въртене (9) до упор

– Въртене наляво: За развиване на винтове натиснете превключвателя за посоката на въртене (9) до упор

Регулиране на въртящия момент (вж.фиг.H) Въртящият момент зависи от предварителното натягане на пружината на прекъсващия съединител. Прекъсващи- ят съединител се задейства при достигане на зададения въртящ момент както при въртене надясно, така и при въртене наляво. За настройване на индивидуалния въртящ момент изпол- звайте само включения в окомплектовката инструмент за регулиране(20). – Избутайте капака за куплунга назад. – Пъхнете работния инструмент(20) в малката вдлъбна- тина (регулиращата шайба(21)) на съединителя и за- въртете инструмента за регулиране(20). Завъртане по посока на часовниковата стрелка води до увеличаване на въртящия момент, завъртане обратно на часовниковата стрелка - до намаляване. – Извадете инструмента за регулиране(20). Избутайте капака за куплунга докато отворът се затвори, за да предпазите куплунга от замърсяване. Указание: Необходимият въртящ момент зависи от вида на винтовото съединение и се определя най-точно чрез изпробване на практика. Проверете пробно завитото съе- динение с динамометричен ключ. u Регулирайте въртящия момент само в посочения диапазон на мощността, тъй като в противен случай изключващият съединител не се задейства. u Проверявайте редовно въртящия момент върху винтовото свързване и при нужда наново регули- райте изключващия куплунг. Включване и изключване Винтовертите имат прекъсващ съединител, отделящ в зависимост от установения вър- тящ момент, който може да бъде регулиран в посочения диапазон. Той се задейства, ко- гато бъде достигнат настроения въртящ мо-

– За включване на електроинструмента натиснете пус- ковия прекъсвач(8) до упор. – Електроинструментът се изключва автоматично, ко- гато бъде достигнат предварително настроеният вър- тящ момент. u При преждевременно отпускане на пусковия пре- късвач (8) не се достига предварително зададения въртящ момент. u Проверявайте редовно въртящия момент върху винтовото свързване и при нужда наново регули- райте изключващия куплунг. Температурна защита срещу претоварване При претоварване електроинструментът се изключва до достигане на оптималния температурен интервал за рабо- та. Отпуснете пусковия прекъсвач(8) и след това отново включете електроинструмента, за да продължите работа. Електроинструментът под 50% на оборотите не се изпол- зва с оптимален коефициент на полезно действие. Така при определени обстоятелства защитата от температурно претоварване се активира по-рано. При проблеми с тези настройки конфигурирайте броя на изходните обороти над 50% или намалете максимално използвания въртящ

Указания за работа u Поставяйте електроинструмента на главата на вин- та/гайката само когато е изключен. Въртящият се работен инструмент може да се изметне. Индикация винтови съединения (зелен/червен

При достигане на предварително установения въртящ мо- мент изключващият съединител се задейства. Светодио- дът (5) светва зелено. Ако предварително установеният въртящ момент не бъде достигнат, светодиодът (5) светва червено, и се чува зву- ков сигнал. Процесът на завиване трябва да се повтори. Защита от повторение Когато в процеса на завиване изключващият съединител се задейства, електродвигателят се изключва. Повторно включване е възможно едва след интервал от 0,7 секун- ди. Така се избягва пренавиването на вече затегнати вин- тови съединения. Поддържане и сервиз Поддържане и почистване u Изваждайте от електроинструмента акумулаторна- та батерия преди всякакви дейности по електроин- струмента (напр. поддръжка, смяна на инструмент и др.). Съществува опасност от нараняване при за- действане на пусковия прекъсвач по невнимание. u За да работите добре и безопасно, поддържайте чисти електрическия инструмент и вентилационни-

u Проверявайте най-късно на всеки 100000 завинт- вания целия електроинструмент за повреди и из- носване и всички функции. След това настройте въртящия момент на куплунга отново. 1 609 92A 9SM | (09.08.2024) Bosch Power ToolsМакедонски | 201 Клиентска служба и консултация относно

Отделът за обслужване на клиенти отговаря на Вашите въпроси относно ремонта и поддръжката на Вашия уред, както и относно резервни части. Чертежи на частите в разглобен вид и информация относно резервни части ще намерите също тук: www.bosch-pt.com Екипът за консултации за употреба на Bosch ще Ви помог- не с удоволствие, ако имате въпроси относно нашите уреди и техните принадлежности. При всякакви уточнителни въпроси и поръчки на резерв- ни части, моля, посочвайте непременно 10-цифрения материален номер, посочен на фирмената табелка на

Robert Bosch SRL Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti, România Тел.: +359(0)700 13 667 (Български) Факс: +40 212 331 313 Email: BoschServiceCenterBG@ro.bosch.com www.bosch-pt.com/bg/bg/ Допълнителни адреси на сервизи ще намерите на: www.bosch-pt.com/serviceaddresses Транспортиране Препоръчаните литиевойонни акумулаторни батерии подлежат на изискванията на законодателството за опас- ни товари. Потребителят може да транспортира акумула- торните батерии по пътищата без допълнителни условия. При експедиране от трети страни (напр.: въздушен транс- порт или спедиция) трябва да се вземат под внимание специални изисквания към опаковката и маркировката. За целта при подготовката на пакетирането се консулти- райте с експерт в съответната област. Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте контактните клеми с изолир- банд и опаковайте акумулаторната батерия така, че да не може да се премества в опаковката. Моля, спазвайте и изискванията на местното законодателство.

Електроинструментите, акумулаторните ба- терии и допълнителните приспособления трябва да бъдат предавани за оползотворя- ване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти и аку- мулаторни или обикновени батерии при би- товите отпадъци! Само за страни отЕС: Негодните за употреба електроинструменти и дефектните или изразходвани акумулаторни/обикновени батерии трябва да се изхвърлят разделно. Използвайте предвиде- ните системи за събиране. При неправилно изхвърляне излезли от употреба елект- рически и електронни уреди могат да имат вредни ефек- ти върху околната среда и човешкото здраве поради евентуално наличие на опасни вещества. Акумулаторни или обикновени батерии: Литиево-йонни: Моля, спазвайте указанията в раздела Транспортиране (вж. „Транспортиране“, Страница201).

ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при: * Индустриални акумулаторни
