HƯỚNG DẪN NGƯỜI DÙNG ANGLE EXACT 12V3600 Professional BOSCH

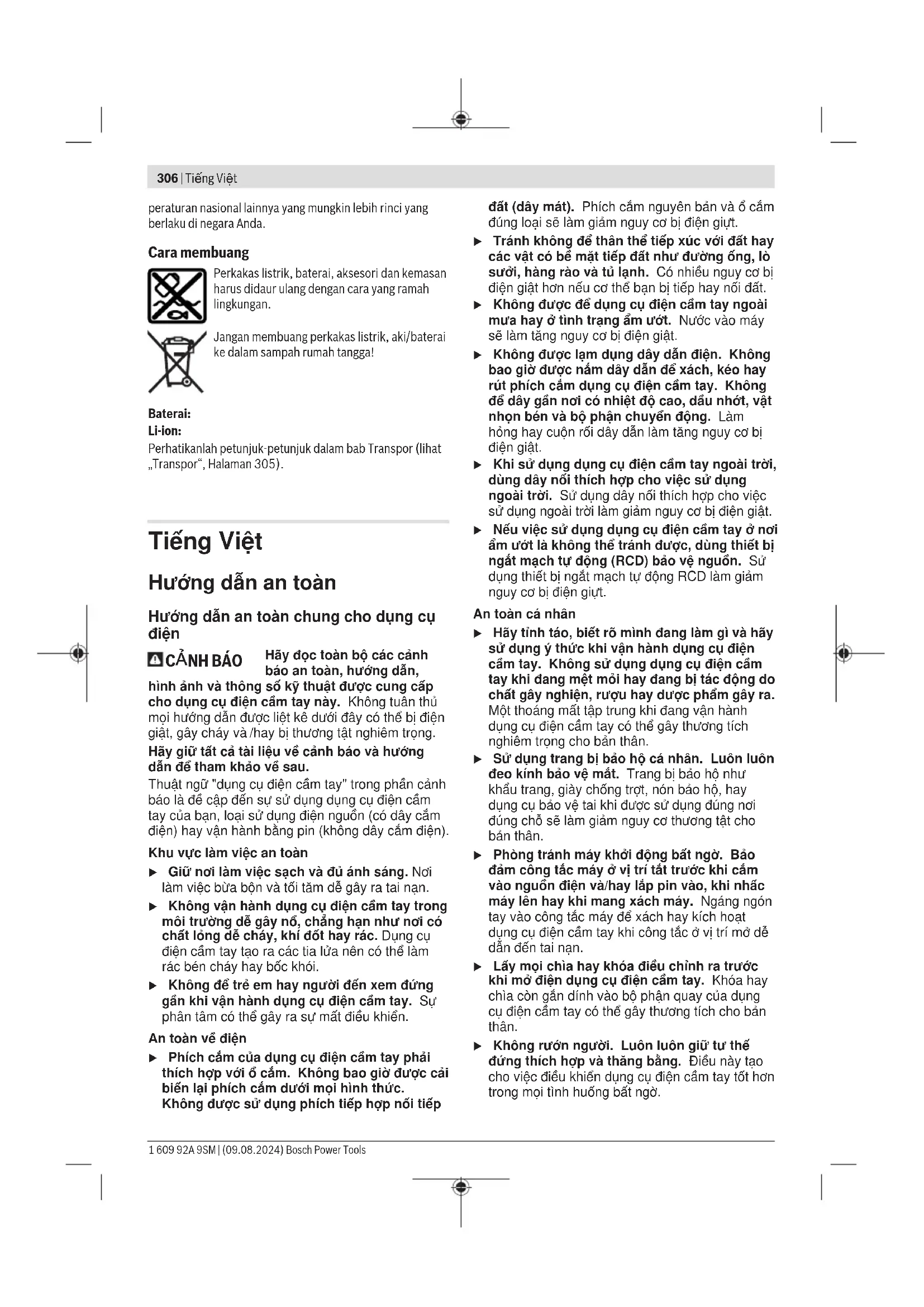

Tiếng Việt Trang 306

عربية 315

Hướng dẫn an toàn chung cho dụng cụ điện

CẢNH BÁO

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,

hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và/hoặc bị thương tật nghiêm trọng.

Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.

Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo là để cập đến sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện).

Khu vực làm việc an toàn

▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp

đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giật.

Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nối đất. Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật. Không được làm dụng dây dẫn điện. Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật. Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật. ▶ Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giật.

An toàn cá nhân

Hãy tập trung, biết rõ mình đang làm gì và sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hoặc đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. ▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trượt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân. ▶ Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn. Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. Không rướn người. Luôn luôn giữ tư thế đúng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ.

Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc và quần áo xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. ▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. ▶ Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất cẩn có thể gây ra thương tích nghiêm trọng chỉ trong tích tắc.

Sử dụng và bảo dưỡng dụng cụ điện cầm tay

Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế. Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. Rút phích cắm ra khỏi nguồn điện và/hoặc pin ra khỏi dụng cụ điện cầm tay nếu có thể tháo được, trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. Bảo quản dụng cụ điện cầm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay kém. ▶ Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. ▶ Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cắm v.v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cầm tay khác

với mục đích thiết kế có thể tạo nên tình huống nguy hiểm.

Giữ tay cầm và bề mặt nằm luôn khô ráo, sạch sẽ và không dính dầu mỡ. Tay cầm và bề mặt nằm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngờ.

Sử dụng và bảo quản dụng cụ dùng pin

▶ Chỉ được sạc pin với bộ sạc do nhà sản xuất chỉ định. Bộ sạc phù hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho loại pin khác. ▶ Chỉ sử dụng dụng cụ điện cầm tay với loại pin được thiết kế đặc biệt dành riêng cho máy. Sử dụng bất kỳ loại pin khác có thể dẫn đến thương tích hoặc cháy. Khi không sử dụng pin, để xa các vật bằng kim loại như kẹp giấy, tiền xu, chìa khóa, đinh, ốc vít hoặc các vật kim loại nhỏ khác có thể tạo sự kết nối từ một cực này sang cực khác. Việc chập mạch các cực với nhau có thể gây bỏng hoặc cháy. Bảo quản pin ở nơi tối, dung dịch từ pin có thể rò rỉ; tránh tiếp xúc. Nếu vô tình chạm phải, hãy xối nước để rửa. Nếu dung dịch vào mắt, cần sự hỗ trợ y tế. Dung dịch tiết ra từ pin có thể gây ngứa hoặc bỏng. Không được sử dụng bộ pin hoặc dụng cụ đã bị hư hại hoặc bị thay đổi. Pin hỏng hoặc bị thay đổi có thể gây ra những tác động không lường trước được như cháy nổ hoặc nguy cơ thương tích. ▶ Không đặt bộ pin hoặc dụng cụ gần lửa hoặc nơi quá nhiệt. Tiếp xúc với lửa hoặc nhiệt độ cao trên 130 °C có thể gây nổ. ▶ Tuân thủ tất cả các hướng dẫn sạc và không sạc bộ pin hoặc dụng cụ ở ngoài phạm vi nhiệt độ đã được quy định trong hướng dẫn. Sạc không đúng cách hoặc ở nhiệt độ ngoài phạm vi sạc đã quy định có thể làm hư hại pin và gia tăng nguy cơ cháy.

Bảo dưỡng

Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay thế. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên. ▶ Không bao giờ sửa chữa các bộ pin đã hư hại. Chỉ cho phép nhà sản xuất hoặc các nhà cung cấp dịch vụ có ủy quyền thực hiện dịch vụ sửa chữa cho các bộ pin.

Các hướng dẫn an toàn cho tua-vít

▶ Chỉ cầm dụng cụ điện tại các bề mặt cầm nắm có cách điện, khi thực hiện một thao tác tại vị trí mà dụng cụ kẹp có thể tiếp xúc với dây điện ngầm. Dụng cụ kẹp tiếp xúc với dây có

308 | Tiếng Việt

điện có thể làm cho các phần kim loại hở của dụng cụ điện cầm tay có điện và có thể gây ra điện giật cho người vận hành.

▶ Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngầm trong khu vực làm việc hay liên hệ với công ty công trình công cộng địa phương để được hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hỏa hoạn và điện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng ống dẫn nước có thể làm hư hại tài sản hay có thể gây ra điện giật. ▶ Giữ chặt dụng cụ điện. Khi siết chặt và nới lỏng các vít, những mô-men phản ứng cao có thể xuất hiện trong thời gian ngắn. ▶ Kẹp chặt vật gia công. Vật gia công được kẹp bằng một thiết bị kẹp hay bằng ê tô thì vững chắc hơn giữ bằng tay. ▶ Luôn luôn đợi cho máy hoàn toàn ngừng hẳn trước khi đặt xuống. Dụng cụ lắp vào máy có thể bị kẹp chặt dẫn đến việc dụng cụ điện cầm tay bị mất điều khiển. Trong trường hợp pin bị hỏng hay sử dụng sai cách, hơi nước có thể bốc ra. Pin có thể cháy hoặc nổ. Hãy làm cho thông thoáng khí và trong trường hợp bị đau phải nhờ y tế chữa trị. Hơi nước có thể gây ngứa hệ hô hấp. ▶ Không thay đổi và mở pin. Nguy cơ bị chập mạch. Pin có thể bị hư hại bởi các vật dụng nhọn như đinh hay tuốc-nơ-vít hoặc bởi các tác động lực từ bên ngoài. Nó có thể dẫn tới đoản mạch nội bộ và làm pin bị cháy, bốc khói, phát nổ hoặc quá nóng. ▶ Chỉ sử dụng pin trong các sản phẩm của nhà sản xuất. Chỉ bằng cách này, pin sẽ được bảo vệ tránh nguy cơ quá tải.

Bảo vệ pin không để bị làm nóng, ví dụ, chống để lâu dài dưới ánh nắng gay gắt, lửa, chất bẩn, nước, và sự ẩm ướt. Có nguy cơ nổ và chập mạch.

▶ Tắt dụng cụ điện ngay nếu phụ tùng bị chặn. Hãy chuẩn bị cho những mô-men phản ứng cao, mà gây ra sự đội ngược. Phụ tùng bị chặn, nếu dụng cụ điện bị quá tải hoặc bị kẹt trong phôi gia công cần gia công.

CẢNH BÁO

Bụi sinh ra khi đánh bóng, cưa, mài, khoan và các công

việc tương tự có thể gây ung thư, sinh quái thai hoặc gây đột biến. Một số chất có trong những loại bụi này gồm:

Chì trong sơn và màu có chứa chì; Silic ôxit kết tinh có trong gạch, xi măng và các công việc nề khác; Asen và cromat trong gỗ đã xử lý bằng hóa chất. Nguy cơ mắc bệnh phụ thuộc vào mức độ thường xuyên bạn tiếp xúc với các chất này. Để giảm thiểu nguy hiểm, bạn chỉ cần làm việc trong các không

gian được thông khí tốt với trang thiết bị bảo vệ tương ứng (ví dụ với các thiết bị phòng độc được thiết kế đặc biệt giúp lọc sạch các hạt bụi nhỏ nhất).

Tránh vô tình bật lại. Đảm bảo rằng công tắc Tắt/Mở ở trong vị trí tắt trước khi bạn lắp pin. Mang xách máy với ngón tay ngáng vào công tắc Tắt/Mở hay lắp pin vào dụng cụ điện đã bật có thể dẫn đến tai nạn. ▶ Chỉ sử dụng các dụng cụ gài không lỗi và không bị mòn. Dụng cụ gài có khuyết tật có thể bị bẻ, ví dụ, và gây ra thương tích hay hư hỏng. Khi lắp dụng cụ gài, hãy đảm bảo rằng nó đã khớp chặt với phần lắp dụng cụ. Nếu dụng cụ không được bắt chắc vào phần lắp dụng cụ, nó có thể bị tuột ra và không thể điều khiển được nữa. Hãy cẩn thận khi vặn các vít dài, có nguy cơ trượt tùy theo kiểu vít và dụng cụ gài được dùng. Thường thì khó điều khiển một đinh vít dài và luôn có nguy cơ tiềm ẩn là bạn có thể bị trượt và bị thương khi vặn vào. Hãy lưu ý hướng xoay đã thiết lập, trước khi bạn bật dụng cụ điện. Nếu bạn muốn nới lỏng một vít và thiết lập hướng xoay sao cho vít được vặn vào, điều này có thể dẫn đến một chuyển động mạnh mất kiểm soát của dụng cụ điện. ▶ Chỉ sử dụng dụng cụ điện làm máy khoan. Dụng cụ được trang bị khớp ly hợp ngắt, không được thiết kế cho các ứng dụng khoan. Ly hợp có thể đóng tự động và không cảnh báo.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiêm trọng.

Xin lưu ý các hình minh họa trong phần trước của hướng dẫn vận hành.

Sử dụng đúng cách

Dụng cụ điện này được thiết kế để bắt và tháo vít, đai ốc và các bộ phận nối khía ren trong phạm vi đo và phạm vi năng suất được nêu.

Dụng cụ điện chỉ phù hợp để sử dụng trong môi trường công nghiệp.

Dụng cụ điện này không được thiết kế để sử dụng như một máy khoan.

Các bộ phận được minh họa

Việc đánh số các thành phần đã minh họa liên quan đến mô tả dụng cụ điện trên trang hình ảnh.

(1) Dụng cụ gài a)

Tiếng Việt | 309

(2) Phần lắp dụng cụ a) (3) Đầu vít dạng góc a) (4) Gạt chọn lực xoắn (5) Đèn LED, các mối nối bắt vít (6) Đèn báo trạng thái nạp pin (7) Pin a) (8) Công tắc Tắt/Mở (9) Gạt vặn chuyển đổi chiều quay (10) Tay nắm (có bề mặt nắm cách điện) (11) Nút tháo pin a) (12) Quai cặp đa dụng a)

(13) Lỗ cho giá treo (14) Khớp tra chìa vặn trên đai ốc mũ a) (15) Khớp tra chìa vặn trên đầu mặt bích góc a) (16) Chìa vặn mỏ miệng, cỡ 27 mm a) (17) Chìa vặn mỏ miệng, cỡ 22 mm a) (18) Đai ốc khóa a) (19) Mâm cặp thay nhanh a) (20) Dụng cụ điều chỉnh a) (21) Đĩa điều chỉnh (22) Nắp USB a) Phụ kiện này không thuộc phạm vi giao hàng tiêu chuẩn.

Thông số kỹ thuật

Máy Bát Vít Tay Nám Giữa
ANGLE EXACT	12V-12-400	12V-6-600	12V-3-600
Mã số máy	3 602 D96 6.0	3 602 D96 6.1	3 602 D96 6.2
Điện thể danh định	V= 12 12 12
Mức độ bảo vệ	IP 20 IP 20 IP 20
Trọng lượng	kg 0,7 0,7 0,7
Pin (không bao gồm trong phạm vi giao hàng)	Li-Ion Li-Ion Li-Ion
Nhiệt độ môi trường được khuyến nghị khi sạc	°C 0 ... +35 0 ... +35 0 ... +35
nhiệt độ môi trường cho phép trong quá trình vận hànhA) và trong quá trình lưu trữ	°C -20 ... +50 -20 ... +50 -20 ... +50
Pin được khuyến dùng	GBA 12V... GBA 12V... GBA 12V...
Thiết bị nạp được giới thiệu	GAL 12... GAX 18...	GAL 12... GAX 18...	GAL 12... GAX 18...
Dữ liệu kỹ thuật không có đầu dạng goc
Tốc độ không tải n0B)	/phút 134-670 220-1100 220-1100
Số vòng quay tối đa Power Boost B)(C)	/phút 910 1450 1450
lực xoắn tối đa, ứng dụng cho việc bắt vít vào vật mềm/cứng dựa theo tiêu chuẩn ISO 5393B)	Nm 1,5-6,0 1,0-3,0 0,5-2,0
Mô-men xoắn tối đaB)(D)	Nm 6,5 3,0 2,0
Trọng lượngE)	kg 0,9 - 1,1	0,9 - 1,1	0,9 - 1,1
Dữ liệu kỹ thuật với đầu dạng góc 12V
Mã số máy	0 602 496 020	0 602 496 020	0 602 496 020
	0 602 496 021	0 602 496 021	0 602 496 021
Tốc độ không tải n0B)	/phút 74-370 120-600 120-600
Số vòng quay tối đa Power Boost B)(C)	/phút 500 800 800
lực xoắn tối đa, ứng dụng cho việc bắt vít vào vật mềm/cứng dựa theo tiêu chuẩn ISO 5393B)	Nm 3,0-10,0 2,0-6,0 1,0-3,5
Mô-men xoắn tối đaB)(D)	Nm 12,0 6,0 3,5
Trọng lượngE)	kg 0,9 - 1,3	0,9 - 1,3	0,9 - 1,3

Máy Bát Vít Tay Nám Giữa
ANGLE EXACT	12V-12-400 12V-6-600 12V-3-600
Đữ liệu kỹ thuật với đầu dạng góc 180W
Mã số máy	0 607 453 617	-
	0 607 453 618
	0 607 453 620
	0 607 453 630
	0 602 496 022
Tốc độ không tải noB)	/phút 95-480 --
Số vòng quay tối đa Power Boost B)(C)	/phút 650 --
lực xoắn tối đa, ứng dung cho việc bắt vít vào vật mềm/cứng dựa theo tiêu chuẩn ISO 5393 B)	Nm 2,5-8,0 --
Mô-men xoắn tối đa B)(D)	Nm 9,0 --
Trọng lượng E)	kg 1,0 - 1,4 --

A) hiệu suất giới hạn ở nhiệt độ < 0 °C

B) được đo ở 20–25 °C với pin GBA 12V 6.0Ah

C) công suất giới hạn ở số vòng quay <50%

D) Chỉ khả thi trong chế độ chu trình: < 5 liên kết vít mỗi phút

E) tùy vào loại pin lốc đang sử dụng

Đâu vít dạng góc Bộ thích
	■ 1/4" ■ 3/8" 1/4" Mâm c			ặpthaynhanh ●1/4"	■ 3/8" Mâm c _classthaynhanh ●1/4"
Mã số máy	0 607 453617	0 607 453620	0 607 453618	0 607 453630	0 602 496020	0 602 496021	0 602 496022
Mô men xoắn ứng dụng cho việc bắt vít cứng/mêm theo VDI 2647 A)	Nm 27 27 27 27 15 15 20
Mô-men xoắn tiết tại bích lắp	Nm 20 20 20 20 15 15 20
Trọng lượng	kg 0,20 0,20 0,20 0,20 0,15 0,15 0,05

A) Công nhận theo VDI 2647 có thể được tải về trên trang chủ www.bosch-professional.com. Các giá trị có thể khác nhau tùy thuộc vào sản phẩm và tùy thuộc vào ứng dụng và điều kiện môi trường. Xem thêm thông tin chi tiết trên trang www.bosch-professional.com/wac.

Pin

Bosch mua dụng cụ điện chạy pin không có pin. Dù pin được bao gồm trong phạm vi giao hàng của dụng cụ điện, bạn có thể tháo bao gì.

Sạc pin

▶ Chỉ sử dụng bộ sạc được đề cập trong dữ liệu kỹ thuật. Chỉ những bộ sạc này phù hợp cho dụng cụ điện cầm tay của bạn có sử dụng pin Li-ion.

Hướng dẫn: Pin Lithium-ion được giao một phần do các quy định vận tải quốc tế. Để bảo đảm đầy

đủ điện dung, nạp điện hoàn toàn lại cho pin trước khi sử dụng cho lần đầu tiên.

Lắp pin

Hãy đẩy pin đã sạc vào giá gắn pin cho đến khi nó vào khớp.

Tháo pin ra

Để tháo pin, bạn hãy ấn nút mở khóa pin và kéo pin ra. Không dùng sức.

Đèn báo trạng thái nạp pin (Đèn LED vàng)

Đèn báo trạng thái nạp pin	Ý Nghĩa
Đèn nhắp nháy + tín hiệu âm thanh	Sạc pin:Chỉ có thể thực hiện 6-8 mối nối bắt vít.
Đèn sáng liên tục + Tín hiệu âm thanh	Điện dung không còn đủ cho một mối nối bắt vít hoặc dụng cụ điện bị quá tải:Dụng cụ điện không thể được bật nữa.- Tháo pin ra và thay bằng pin đã được nạp đáy điện.
Đèn nhắp nháy	Máy bị quá nóng và không hoạt động được:- Hãy đợi cho đến khi sự nhắp nháy tự động tất sau một khoảng thời gian ngắn trước khi tiếp tục sử dụng lại dụng cụ điện.

Khi gài pin (7) và nhấn nút bật/tắt (8), đèn báo trạng thái sạc pin sẽ hiển thị mức sạc của pin trong 5 giây.

Đèn báo trạng thái sạc pin Điện dung
Xanh lực 60–100 %
Màu vàng 30–60 %
Màu đó 0–30 %

Các Khuyến Nghị về Cách Bảo Dưỡng Tốt Nhất cho Pin

Bảo vệ pin hợp khối tránh sự ẩm ướt và nước. Chỉ bảo quản pin trong khoảng nhiệt độ nằm giữa -20 °C và 50 °C. Không để pin trong ô tô vào mùa hè.

Sự giảm sút đáng kể thời gian hoạt động sau khi nạp điện chỉ rõ rằng pin hợp khối đã hết công dụng và phải được thay.

Qui trình hoạt động được chia ra làm hai giai đoạn.

Sự lắp vào

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ: bảo dưỡng, thay dụng cụ v.v..) tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc bật/tắt.

Môi trường vận hành và Môi trường lưu kho

Dụng cụ điện dành riêng cho việc vận hành ở các khu vực làm việc có che chắn.

Để vận hành không lỗi, nhiệt độ xung quanh cho phép phải nằm trong khoảng 0 °C đến +45 °C, với độ ẩm không khí tương đối trong khoảng 20 đến 95% không ngưng tụ.

Thiết bị treo (xem Hình A)

Với giá treo (12) bạn có thể gắn chặt dụng cụ điện vào thiết bị treo.

- Hãy đặt giá treo (12) lên dụng cụ điện và khớp vào các lỗ (13).

▶ Thường xuyên kiểm tra tình trạng của giá treo và móc của thiết bị treo.

Lắp đầu dạng góc 180 W (xem hình X B)

Ở những tua-vít góc công nghiệp chạy pin này, trước hết phải lắp bộ thích nghi và một đầu vít dạng góc phù hợp (xem „Thông số kỹ thuật“, Trang 309).

- Đặt đầu dạng góc 180 W lên bộ thích nghi và siết bằng chìa vặn hình đĩa (16) trên bề mặt chia của đai ốc mxu (14). Khi đó hãy giữ chìa vặn hình đĩa (17) trên bề mặt chia của bộ thích nghi (15).

Ren và ren mặt bích phải không có dấu mỡ, đồng thời phải đặt mô-men xoắn (xem „Thông số kỹ thuật“, Trang 309) thích hợp để đầu dạng góc không thể nới lỏng.

- Xoay đai ốc khóa (18), theo hướng mũi tên a (Ren bên trái) ra sau hoàn toàn.

– Giờ xoay bộ thích nghi theo hướng mũi tên a (Ren bên trái) ra sau hoàn toàn.

▶ Không được kẹp dụng cụ điện vào các phần vỏ máy.

- Xoay bộ thích nghi sang phải đến khi đầu dạng góc ở vị trí mong muốn, tối đa 360°.

– Cố định bộ thích nghi ở vị trí này bằng cách siết chặt đai ốc khóa (18) theo hướng mũi tên c bằng dụng cụ phù hợp (Chìa vặn dạng móc DIN 1810 Mẫu B Kích thước 25/28) vào bộ thích nghi. Siết chặt đai ốc khóa (18) bằng mô-men xoắn siết chặt tương ứng (xem „Thông số kỹ thuật“, Trang 309). Khi đó phải giữ bằng dụng cụ thích hợp.

Ren và ren mặt bích phải không có dấu mỡ, đồng thời phải đặt mô-men xoắn (xem „Thông số kỹ thuật“, Trang 309) thích hợp để đầu dạng góc không thể nới lỏng.

- Hãy giữ chắc dụng cụ điện bằng chìa vặn hình đĩa (17) tại khớp tra chìa vặn (15) của bộ thích nghi.

Lắp đầu dạng góc 12 V (xem hình C)

Ở những tua-vít góc công nghiệp chạy pin này, trước hết phải lắp một đầu vít dạng góc phù hợp (xem „Thông số kỹ thuật“, Trang 309).

Đầu vít dạng góc (3) có phần lắp dụng cụ (2) có thể được điều chỉnh liên tục thêm 360°.

• Xoay đai ốc khóa (18) theo hướng mũi tên a (ren bên trái) ra sau hoàn toàn. ▶ Không được kẹp dụng cụ điện vào các phần vỏ máy.
• Xoay đầu vít dạng góc (3) theo hướng mũi tên d, lên mặt bích cho đến khi chặn. Sau đó xoay trở lại theo hướng b đến khi đạt góc làm việc mong muốn nhưng tối đa một lần là 360°. – Cố định đầu vít dạng góc (3) ở vị trí này bằng cách xoay đai ốc khóa (18) theo hướng mũi tên c bằng dụng cụ phù hợp (Chìa vặn dạng móc DIN 1810 Mẫu B Kích thước 25/28) vào đầu vít dạng góc. Siết chặt đai ốc khóa (18) bằng mô-men xoắn siết chặt tương ứng (xem „Thông số kỹ thuật“, Trang 309). Khi đó, phải móc và giữ bằng dụng cụ phù hợp (Chìa vặn dạng móc DIN 1810 mẫu B kích thước 20/22) vào lỗ của đầu dạng góc. Ren và ren mặt bích phải không có dấu mỡ, đồng thời phải đặt mô-men xoắn (xem „Thông số kỹ thuật“, Trang 309) thích hợp để đầu dạng góc không thể nới lỏng.

Chỉnh đầu dạng góc 12 V

Đầu vít dạng góc (3) có phần lắp dụng cụ (2) có thể được điều chỉnh liên tục thêm 360°.

– Hãy nới lỏng đai ốc khóa (18), bằng cách móc vào một lỗ của đai ốc khóa nhờ một dụng cụ phù hợp (Chìa vặn dạng góc DIN 1810 mẫu B kích thước 25/28) và vặn theo hướng mũi tên a (Ren trái). Khi đó, phải móc và giữ bằng dụng cụ phù hợp (Chìa vặn dạng móc DIN 1810 mẫu B kích thước 20/22) vào lỗ của đầu dạng góc.

▶ Không được kẹp dụng cụ điện vào các phần vỏ máy.

– Hãy vặn đầu vít dạng góc (3) theo hướng mũi tên b, cho đến khi có được góc làm việc mong muốn, tuy nhiên tối đa là thêm 360°.

– Bạn hãy cố định đầu vít dạng góc (3) tại vị trí này, tại đó bạn xoay đai ốc khóa (18) theo hướng mũi tên c ngược đầu vít dạng góc. Siết chặt lại đai ốc khóa (18) bằng mô-men xoắn siết chặt tương ứng (xem „Thông số kỹ thuật“, Trang 309). Khi đó phải móc và giữ bằng dụng cụ phù hợp vào lỗ của đầu dạng góc.

Ren và ren mặt bích phải không có dấu mỡ, đồng thời phải đặt mô-men xoắn (xem „Thông số kỹ thuật“, Trang 309) thích hợp để đầu dạng góc không thể nới lỏng.

Cài đặt cấu hình dụng cụ điện

Nhờ phần mềm BOSCH EXACT Configurator từ phiên bản 5.2 các cài đặt khác nhau trên dụng cụ điện (ví dụ số vòng quay, nắc vít, bảo vệ chống lặp lại) có thể được lập cấu hình. Để thực hiện, dụng cụ điện phải kết nối với máy vi tính thông qua cổng dữ liệu USB. Muốn vậy, hãy sử dụng cáp USB: USB 2.0 kiểu A/Micro-USB 2.0 kiểu B

• Được bảo vệ kép
• Chiều dài tối đa 1 m. Khi định cấu hình qua giao diện USB, nhiễu sóng vô tuyến có thể xảy ra bên ngoài môi trường công nghiệp. ▶ Hãy lưu ý tất cả cảnh báo an toàn và chỉ dẫn của hướng dẫn vận hành phần mềm.

Thay đổi dụng cụ ở đầu vít với bốn cạnh ngoài (xem hình D)

Thay dụng cụ gài

– Hãy ấn chốt ở hình vuông của phần lắp dụng cụ (2), ví dụ bằng một chìa vặn vít hẹp, vào phía bên trong và đẩy dụng cụ gài (1) qua hình vuông. Đảm bảo rằng chốt đã vào khớp rãnh của dụng cụ gài.

Tháo dụng cụ gài ra

– Ấn chốt trong rãnh của dụng cụ gài (1) vào phía trong, và kéo dụng cụ gài ra khỏi phần lắp dụng cụ (2).

Thay đổi dụng cụ ở đầu vít có hình lục giác trong (xem hình E)

Lắp dụng cụ gài

- Hãy gắn dụng cụ gài (1) vào hình lục giác trong của phần lắp dụng cụ (2), cho đến khi có tiếng khớp vào.

Tháo dụng cụ gài ra

- Kéo dụng cụ gài (1) ra khỏi phần lắp dụng cụ (2), dùng kìm trong trường hợp khẩn cấp.

Thay đổi dụng cụ ở đầu vít với mâm cặp thay nhanh (xem hình F)

Lắp dụng cụ gài

Chỉ sử dụng các dụng cụ điện có chuôi phù hợp (Lục giác 1/4").

– Hãy kéo bạc lót của mâm cặp thay nhanh (19) ra phía trước.

– Hãy gắn dụng cụ gài (1) vào phần lắp dụng cụ (2) và nhả mâm cặp thay nhanh.

Tháo dụng cụ gài ra

• Hãy kéo bạc lót của mâm cặp thay nhanh (19) ra phía trước. – Hãy lấy dụng cụ gài (1) ra khỏi phần lắp dụng cụ (2) và nhả mâm cặp thay nhanh.

Vận hành

Nếu bạn muốn khởi động dụng cụ điện, bạn cần điều chỉnh hướng xoay bằng công tắc chuyển đổi chiều quay (9):

Dụng cụ điện chỉ khởi động, nếu công tắc chuyển đổi chiều quay (9) không nằm ở giữa (khóa an toàn).

Điều chỉnh hướng xoay (xem hình G)

• Xoay theo chiều kim đồng hồ: Để vặn các vít vào, hãy nhấn công tắc chuyển đổi chiều quay (9) sang bên trái cho tới khi chặn.
• Xoay ngược chiều kim đồng hồ: Để nới lỏng hoặc tháo các vít, hãy nhấn công tắc chuyển đổi chiều quay (9) sang bên phải cho tới khi chặn.

Cài đặt mô-men xoắn (xem hình H)

Mô-men xoắn dựa vào lò xo căng của khớp ly hợp ngắt. Khớp ly hợp ngắt phản ứng theo chiều quay phải cũng như trái khi đạt đến mô-men xoắn đặt trước.

Để cài đặt mô-men xoắn riêng, chỉ sử dụng dụng cụ điều chỉnh giao kèm (20).

– Đẩy nắp che khớp nối ra sau. – Hãy cắm dụng cụ điều chỉnh (20) vào chỗ phình nhỏ (đĩa điều chỉnh (21)) của khớp ly hợp và xoay dụng cụ điều chỉnh (20).

Vặn theo chiều kim đồng hồ tạo ra mô-men xoắn cao, ngược chiều kim đồng hồ, mô-men xoắn thấp.

– Lấy dụng cụ điều chỉnh ra (20). Đẩy nắp che của khớp ly hợp đến khi lỗ đóng kín để bảo vệ khớp ly hợp khỏi bị bẩn.

Lưu ý: Thiết lập cần thiết phụ thuộc vào kiểu kết nối vít và được xác định tốt nhất trong thử nghiệm thực tế. Kiểm tra việc bắt vít thử bằng cờ lê lực.

Chỉ đặt lực xoắn trong phạm vi hiệu suất đã định, nếu làm khác, khớp ly hợp ngắt sẽ không phản ứng. Kiểm tra mô-men xoắn trên mối nối vít thường xuyên và điều chỉnh lại khớp nối ngắt nếu cần thiết.

Bật Mở và Tắt

Các tua-vít có một khớp ly hợp ngắt phụ thuộc vào mô-men xoắn, có thể cài đặt trong khoảng được chỉ định. Nó sẽ phản ứng khi đạt được mô-men xoắn đã điều chỉnh.

– Để bật dụng cụ điện, bạn hãy nhấn công tắc bật/tắt (8) cho đến khi chặn. – Dụng cụ điện tự động tắt ngay khi đạt tới mô-men xoắn đã thiết lập. Khi nhả công tắc bật/tắt (8) sớm, mô-men xoắn đặt trước không đạt được. Kiểm tra mô-men xoắn trên mối nối vít thường xuyên và điều chỉnh lại khớp nối ngắt nếu cần thiết.

Bảo vệ chống quá tải dựa trên nhiệt độ

Nếu quá tải, dụng cụ điện sẽ tắt cho tới khi nó lại ở trong khoảng nhiệt độ vận hành tối ưu. Hãy nhả công tắc bật/tắt (8) và bật lại dụng cụ điện để tiếp tục làm việc.

Dụng cụ điện không được vận hành với tốc độ dưới 50 % ở mức độ hiệu quả tối ưu. Do đó, cơ cấu chống quá tải nhiệt được kích hoạt sớm trong một số trường hợp. Khi có vấn đề với các cài đặt này, hãy cấu hình tốc độ dẫn động trên 50 % hoặc giảm mô-men xoắn tối đa đã sử dụng.

Hướng vận hành

Chỉ đặt dụng cụ điện đã tắt lên đai ốc/vít. Dụng cụ đang quay có thể bị tuột ra.

Hiển thị các mối nối bắt vít (Đèn LED màu xanh lá/đỏ)

Khi mô-men xoắn chỉnh đặt trước đã đạt đến, khớp ly hợp ngắt sẽ phản ứng. Hiển thị LED (5) sáng màu xanh lá.

Nếu không đạt mô-men xoắn thiết lập trước, hiển thị LED (5) sáng màu đỏ, và phát ra một tín hiệu âm thanh. Mối nối bắt vít phải được thực hiện lại lần nữa.

Bảo vệ chống lặp lại

Nếu khớp ly hợp ngắt phản ứng khi bắt vít, động cơ ngắt mạch. Chỉ có thể bật lại sau khi tạm dừng 0,7 giây. Nhờ cách này, ta có thể tránh được việc vô tình tiết lại các mối nối bắt vít đã chặt.

Bảo Dưỡng và Bảo Quản

Bảo dưỡng và làm sạch

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ: bảo dưỡng, thay dụng cụ v.v..), tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình kích hoạt công tắc bật/tắt. ▶ Để được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch. ▶ Ít nhất là mỗi 100.000 mối nối vít, hãy kiểm tra toàn bộ dụng cụ điện xem có hư hỏng, hao mòn hay không và kiểm tra tất cả các chức năng. Cuối cùng, phải điều chỉnh lại mô men xoắn của khớp ly hợp.

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo địa chỉ dưới đây: www.bosch-pt.com

Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện.

Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa.

314 | Tiếng Việt

Việt Nam

CÔNG TY TNHH BOSCH VIỆT NAM TẠI

TP.HCM

Tầng 14, Ngôi Nhà Đức, 33 Lê Duẩn

Phường Bến Nghé, Quận 1, Thành Phố Hồ Chí

Minh

Tel.: [phone]

Fax: [phone]

Hotline: [phone]

Email: [e-mail]

www.bosch-pt.com.vn

Xem thêm địa chỉ dịch vụ tại:

Pin Li-lon được khuyến nghị là đối tượng phải tuân theo các qui định của Pháp Luật về Hàng Hóa Nguy Hiểm. Người sử dụng có thể vận chuyển pin hợp khối bằng đường bộ mà không cần thêm yêu cầu nào khác.

Khi được vận chuyển thông qua bên thứ ba (vd. vận chuyển bằng đường hàng không hay đại lý giao nhận), phải tuân theo các yêu cầu đặc biệt về đóng gói và dán nhãn. Phải tham vấn chuyên gia về hàng hóa nguy hiểm khi chuẩn bị gói hàng.

Chỉ gửi pin hợp khối khi vỏ ngoài không bị hư hỏng. Dán bằng keo hay che kín các điểm tiếp xúc hở và đóng gói pin hợp khối theo cách sao cho pin không thể xê dịch khi nằm trong bao bì. Ngoài ra, xin vui lòng chấp hành các qui định chi tiết có thể được bổ sung thêm của quốc gia.

Sự thải bỏ

Dụng cụ điện, pin, phụ kiện và bao bì cần được tái sử dụng theo quy định về môi trường.

Bạn không được ném dụng cụ điện và pin vào thùng rác gia đình!

Pin/ắc quy:

Li-lon:

Tuân thủ những hướng dẫn trong phần vận chuyển (xem „Vận chuyển“, Trang 314).
