MANUAL DE USUARIO ANGLE EXACT 12V3600 Professional BOSCH

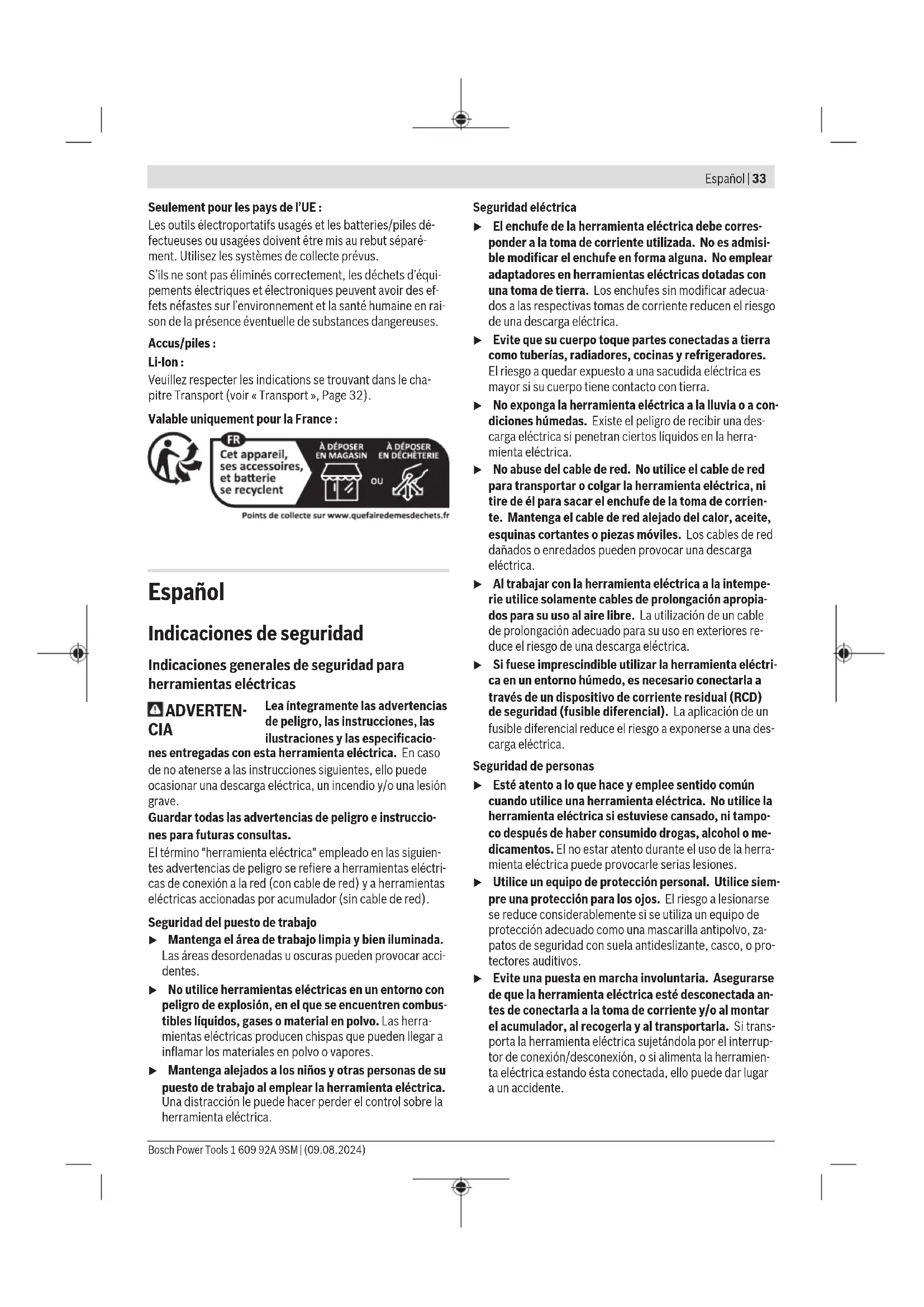

Español ...... Página 33

Indicaciones de seguridad

Indicaciones generales de seguridad para herramientas eléctricas

ADVERTEN- CIA

Lea íntegramente las advertencias de peligro, las instrucciones, las ilustraciones y las especificaciones entregadas con esta herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o una lesión grave.

Guardar todas las advertencias de peligro e instrucciones para futuras consultas.

El término "herramienta eléctrica" empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (sin cable de red).

Seguridad del puesto de trabajo

• Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras pueden provocar accidentes.
  No utilice herramientas eléctricas en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.
  Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.

Seguridad eléctrica

El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.
Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.
No exponga la herramienta eléctrica a la lluvia o a condiciones húmedas. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica.
No abuse del cable de red. No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica.
Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso al aire libre. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.
Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un dispositivo de corriente residual (RCD) de seguridad (fusible diferencial). La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.

Seguridad de personas

Esté atento a lo que hace y emplee sentido común cuando utilice una herramienta eléctrica. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido drogas, alcohol o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones.
▶ Utilice un equipo de protección personal. Utilice siempre una protección para los ojos. El riesgo a lesionarse se reduce considerablemente si se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.
Evite una puesta en marcha involuntaria. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente.

34 | Español

▶ Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica.
Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.
Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo y vestimenta alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento.
Si se proporcionan dispositivos para la conexión de las instalaciones de extracción y recogida de polvo, asegúrese que éstos estén conectados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.
No permita que la familiaridad ganada por el uso frecuente de herramientas eléctricas lo deje caer en la complacencia e ignorar las normas de seguridad de herramientas. Una acción negligente puede causar lesiones graves en una fracción de segundo.

Uso y trato cuidadoso de herramientas eléctricas

No sobrecargue la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para su aplicación. Con la herramienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.
No utilice la herramienta eléctrica si el interruptor está defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar.
▶ Saque el enchufe de la red y/o retire el acumulador desmontable de la herramienta eléctrica, antes de realizar un ajuste, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica.
▶ Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas.
▶ Cuide las herramientas eléctricas y los accesorios. Controle la alineación de las piezas móviles, rotura de piezas y cualquier otra condición que pudiera afectar el funcionamiento de la herramienta eléctrica. En caso de daño, la herramienta eléctrica debe repararse antes de su uso. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente.
- Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor.
▶ Utilice la herramienta eléctrica, los accesorios, los útiles, etc. de acuerdo a estas instrucciones, consideran-

do en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

Mantenga las empuñaduras y las superficies de las empuñaduras secas, limpias y libres de aceite y grasa. Las empuñaduras y las superficies de las empuñaduras resbaladizas no permiten un manejo y control seguro de la herramienta eléctrica en situaciones imprevistas.

Trato y uso cuidadoso de herramientas accionadas por acumulador

Solamente recargar los acumuladores con los cargadores especificados por el fabricante. Existe un riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador.
▶ Utilice las herramientas eléctricas sólo con los acumuladores específicamente designados. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio.
▶ Si no utiliza el acumulador, guárdelo separado de objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio.
La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental, enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos, recurra además inmediatamente a ayuda médica. El líquido del acumulador puede irritar la piel o producir quemaduras.
No emplee acumuladores o útiles dañados o modificados. Los acumuladores dañados o modificados pueden comportarse en forma imprevisible y producir un fuego, explosión o peligro de lesión.
No exponga un paquete de baterías o una herramienta eléctrica al fuego o a una temperatura demasiado alta. La exposición al fuego o a temperaturas sobre 130 °C puede causar una explosión.
▶ Siga todas las instrucciones para la carga y no cargue nunca el acumulador o la herramienta eléctrica a una temperatura fuera del margen correspondiente especificado en las instrucciones. Una carga inadecuada o a temperaturas fuera del margen especificado puede dañar el acumulador y aumentar el riesgo de incendio.

Servicio

• Únicamente deje reparar su herramienta eléctrica por un experto cualificado, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.
  No repare los acumuladores dañados. El mantenimiento de los acumuladores sólo debe ser realizado por el fabricante o un servicio técnico autorizado.

Indicaciones de seguridad para atornilladoras

Sujete la herramienta eléctrica por las superficies de agarre aisladas, al realizar trabajos en los que el portaútiles pueda llegar a tocar conductores eléctricos ocultos. En el caso del contacto del portaútiles con conductores "bajo tensión", las partes metálicas expuestas de la herramienta eléctrica pueden quedar "bajo tensión" y dar al operador una descarga eléctrica.
▶ Utilice unos aparatos de exploración adecuados para detectar conductores o tuberías ocultas, o consulte a sus compañías abastecedoras. El contacto con conductores eléctricos puede provocar un incendio o una electrocución. Al dañar una tubería de gas puede producirse una explosión. La perforación de una tubería de agua puede causar daños materiales.
Sostenga firmemente la herramienta eléctrica. Al apretar y aflojar tornillos, pueden presentarse pares de reacción momentáneos.
Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano.
Espere a que se haya detenido la herramienta eléctrica antes de depositarla. El útil puede engancharse y hacerle perder el control sobre la herramienta eléctrica.
En caso de daño y uso inapropiado del acumulador pueden emanar vapores. El acumulador se puede quemar o explotar. En tal caso, busque un entorno con aire fresco y acuda a un médico si nota molestias. Los vapores pueden llegar a irritar las vías respiratorias.
▶ No modifique ni abra el acumulador. Podría provocar un cortocircuito.
Mediante objetos puntiagudos, como p. ej. clavos o destornilladores, o por influjo de fuerza exterior se puede dañar el acumulador. Se puede generar un cortocircuito interno y el acumulador puede arder, humear, explotar o sobrecalentarse.
▶ Utilice el acumulador sólo en productos del fabricante. Solamente así queda protegido el acumulador contra una sobrecarga peligrosa.

Proteja la batería del calor excesivo, además de, p. ej., una exposición prolongada al sol, la suciedad, el fuego, el agua o la humedad. Existe riesgo de explosión y cortocircuito.

▶ Desconecte inmediatamente la herramienta eléctrica en caso de bloquearse el útil. Esté preparado para los momentos de alta reacción que causa un contragolpe. El útil se bloquea, si se sobrecarga la herramienta eléctrica o se ladea en la pieza de trabajo a labrar.

ADVERTEN- CIA

El polvo producido durante el lijado, aserrado, esmerilado, taladrado y actividades similares puede ser cancerígeno, teratogénico o mutagénico. Algunas de las sustancias contenidas en estos polvos son:

Plomo en pinturas y barnices con plomo; silicio cristalino en ladrillos, cemento y otros trabajos de albañilería; arsénico y

cromato en maderas tratadas químicamente. El riesgo de una enfermedad depende de la frecuencia con la que esté expuesto a estas sustancias. Para reducir el riesgo, trabaje solo en áreas bien ventiladas con el equipo de protección adecuado (p. ej. con aparatos respiratorios especialmente diseñados que filtran incluso las partículas de polvo más pequeñas).

Evite una conexión accidental. Asegúrese de que el interruptor de conexión/desconexión esté en la posición de desconexión antes de colocar un acumulador. El transporte de la herramienta eléctrica, sujetándola por el gatillo del interruptor de conexión/desconexión, o la inserción del acumulador estando conectada la herramienta eléctrica, puede provocar un accidente.
▶ Utilice únicamente útiles impecables y no desgastados. Los útiles defectuosos pueden romperse y provocar lesiones y daños materiales.
Al montar un útil preste atención a que éste quede sujeto de forma firme en el portaútiles. Un útil que no esté firmemente sujeto en su alojamiento puede llegar a aflojarse y hacerle perder el control sobre él.
Tenga cuidado al enroscar tornillos largos, existe un riesgo de resbalamiento dependiendo del tipo de tornillo y el útil utilizado. Los tornillos largos se suelen controlar con mayor dificultad, y existe el riesgo a resbalar y lesionarse al enroscarlos.
▶ Preste atención al sentido de giro ajustado antes de conectar la herramienta eléctrica. Por ejemplo, si desea aflojar un tornillo y el sentido de giro está ajustado de manera que el tornillo se atornille, puede generarse un violento movimiento incontrolado de la herramienta eléctrica.
No utilice la herramienta eléctrica como taladradora. Las herramientas eléctricas provistas de un mecanismo de desconexión no son adecuadas para taladrar. El acoplamiento puede desconectarse automáticamente y sin advertencia.

Descripción del producto y servicio

Lea íntegramente estas indicaciones de seguridad e instrucciones. Las faltas de observación de las indicaciones de seguridad y de las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves.

Por favor, observe las ilustraciones en la parte inicial de las instrucciones de servicio.

Utilización reglamentaria

La herramienta eléctrica ha sido diseñada para enroscar y aflojar tornillos, tuercas y demás cierres a rosca dentro del margen de dimensiones y potencia indicados.

La herramienta eléctrica solamente es adecuada para su uso en entornos industriales.

La herramienta eléctrica no es apropiada para taladrar.

36 | Español

La numeración de los componentes representados se refiere a la imagen de la herramienta eléctrica en la página ilustrada.

(1) ÚtiP ^1
(2) Portaherramientas ^a)
(3) Cabezal de atornillar acodado ^4
(4) Corredera de preselección de par
(5) Indicador LED de atornillados
(6) Indicador del estado de carga del acumulador
(7) Acumulador ^a)
(8) Interruptor de conexión/desconexión
(9) Selector de sentido de giro
(10) Empuñadura (zona de agarre aislada)
(11) Tecla de desenclavamiento del acumulador ^a)

(12) Estribo de suspensión ^a)
(13) Agujeros para el estribo de suspensión
(14) Entrecaras de la tuerca tensora ^a)
(15) Entrecaras de la brida del cabezal acodado ^a)
(16) Llave fija de entrecaras de 27 mm ^a)
(17) Llave fija de entrecaras 22 mm ^4
(18) Contratuerca ^a)
(19) Quick change chuck (portaútiles de cambio rápido) ^a)
(20) Útil de ajuste ^a)
(21) Disco de ajuste
(22) Cubierta de USB

a) Estos accesorios no corresponden al material que se adjunta de serie.

Datos técnicos

Atornilladora industrial accionada por acumulador
ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600

Número de artículo		3 602 D96 6.0	3 602 D96 6.1	3 602 D96 6.2
Tensión nominal V= 12 12 12
Grado de protección IP 20 IP 20 IP 20
Peso kg 0,7 0,7 0,7
Acumulador (no contenido en el volumen de suministro)	lones de litio lones de litio lones de litio
Temperatura ambiente recomendada durante la carga	°C 0 ... +35 0 ... +35 0 ... +35
Temperatura ambiente permitida durante el funcionamientoA) y el almacenamiento	°C -20 ... +50 -20 ... +50 -20 ... +50
Acumuladores recomendadas GBA 12V... GBA 12V... GBA 12V...
Cargadores recomendados GAL 12...		GAX 18...	GAL 12...	GAL 12...
			GAX 18...	GAX 18...
Datos técnicos sin cabezal acodado
Número de revoluciones en vacío n0B)	min-1	134-670	220-1100	220-1100
Velocidad de giro máxima Power BoostB)C)	min-1	910	1450	1450
Par de apriete máx. en unión atornillada rígida/blanda según ISO 5393B)	Nm	1,5-6,0	1,0-3,0	0,5-2,0
Máximo número de revolucionesB)D)	Nm 6,5	3,0	2,0
PesoE)	kg	0,9-1,1	0,9-1,1	0,9-1,1
Datos técnicos con cabezal acodado de 12V
Número de artículo		0 602 496 020	0 602 496 020	0 602 496 020
		0 602 496 021	0 602 496 021	0 602 496 021
Número de revoluciones en vacío n0B)	min-1	74-370	120-600	120-600
Velocidad de giro máxima Power BoostB)C)	min-1	500	800	800
Par de apriete máx. en unión atornillada rígida/blanda según ISO 5393B)	Nm	3,0-10,0	2,0-6,0	1,0-3,5
Máximo número de revolucionesB)D)	Nm	12,0	6,0	3,5

Atornilladora industrial accionada por acumulador
ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600

Peso^E)	kg 0,9-1,3 0,9-1,3 0,9-1,3
Datos técnicos con cabezal acodado de 180W
Número de artículo	0 607 453 617	-
	0 607 453 618
	0 607 453 620
	0 607 453 630
	0 602 496 022
Número de revoluciones en vacío n_0^B)	min^-1	95-480 --
Velocidad de giro máxima Power Boost ^B)(C)	min^-1	650 --
Par de apriete máx. en unión atornillada rígida/blanda según ISO 5393^B)	Nm 2,5-8,0 --
Máximo número de revoluciones ^B(D)	Nm 9,0 --
Peso^E)	kg 1,0-1,4 --

A) potencia limitada a temperaturas < 0 °C
B) Medido a 20-25 °C con acumulador GBA 12V 6.0Ah.
C) potencia limitada con número de revoluciones <50%
D) Sólo posible en modo cíclico: < 5 atornillados por minuto
E) según el acumulador utilizado

Cabezal de atornillar acodado Adapta-
	■ 1/4"	■ 3/8"	1/4" SWF	● 1/4"	■ 3/8" SWF	● 1/4"
Número de artículo	0 607 453 617	0 607 453 620	0 607 453 618	0 607 453 630	0 602 496 020	0 602 496 021	0 602 496 022
Par de giro en unión atornillada rígida/blanda según ISO 2647 A)	Nm 27 27 27 27 15 15 20
Par de apriete en brida Nm 20 20 20 20 15 15 20
Peso kg 0,20 0,20 0,20 0,20 0,15 0,15 0,05

A) La homologación según la norma VDI 2647 puede descargarse de la página de inicio www.bosch-professional.com.
Los valores pueden variar dependiendo del producto y están sujetos a la aplicación y a las condiciones medioambientales. Más información en www.bosch-professional.com/wac.

Información sobre ruidos y vibraciones

Valores de emisión de ruidos determinados según EN 62841-2-2.

El nivel de presión sonora del aparato, determinado con un filtro A, es normalmente inferior a 70 dB(A). El nivel de ruidos puede sobrepasar los valores indicados durante el trabajo. ¡Usar unos protectores auditivos!

Valores totales de vibraciones a_n (suma de vectores de tres direcciones) e inseguridad K determinados según EN 62841-2-2:

Apriete de tornillos y tuercas del tamaño máximo admisible: a_n < 2,5 m/s^2 , K = 1,5 m/s^2

El nivel de vibraciones y el valor de emisiones de ruidos indicados en estas instrucciones han sido determinados según un procedimiento de medición normalizado y pueden servir

como base de comparación con otras herramientas eléctricas. También son adecuados para estimar provisionalmente la emisión de vibraciones y ruidos.

El nivel de vibraciones y el valor de emisiones de ruidos indicados han sido determinados para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones y el valor de emisiones de ruidos pueden ser diferentes si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fue-se deficiente. Ello puede suponer un aumento drástico de la emisión de vibraciones y de ruidos durante el tiempo total de trabajo.

Para determinar con exactitud las emisiones de vibraciones y de ruidos, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede

38 | Español

suponer una disminución drástica de las emisiones de vibraciones y de ruidos durante el tiempo total de trabajo.

Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo.

Indicaciones sobre la precisión

La reducción del número de revoluciones (en especial bajo 50 %) puede tener como resultado una reducción del par máximo. Las elevadas revoluciones en el Power Boost pueden influir en la precisión y en el comportamiento de la desconexión. Se puede producir un sobreenganche (carraca) del acoplamiento.

Las pruebas de capacidad de la máquina suelen realizarse a 600 rpm según la norma VDI 2647.

Las modificaciones de las revoluciones y/o del par de giro pueden afectar la precisión.

La capacidad de la máquina debe comprobarse con el ajuste correspondiente.

Acumulador

Bosch también vende herramientas eléctricas accionadas por acumulador sin acumulador. En el embalaje puede ver si un acumulador está incluido en el volumen de suministro de su herramienta eléctrica.

Carga del acumulador

Utilice únicamente los cargadores que se enumeran en los datos técnicos. Solamente estos cargadores han sido especialmente adaptados a los acumuladores de iones de litio empleados en su herramienta eléctrica.

Indicación: Los acumuladores de iones de litio se entregan parcialmente cargados debido a la normativa de transporte internacional. Con el fin de obtener la plena potencia del acumulador, cargue completamente el acumulador antes de su primer uso.

Montaje del acumulador

Desplace el acumulador cargado en el alojamiento del acumulador, hasta que encastre perceptible.

Desmontaje del acumulador

Para la extracción del acumulador, presione las teclas de desenclavamiento y retire el acumulador. No proceda con brusquedad.

Indicador de estado de carga del acumulador (LED amarillo)

Indicador del estado de carga del acumulador

Significado

Luz intermitente + señal acústica

Cargar el acumulador:Sólo es posible realizar aún 6–8 uniones atornilladas.

Indicador del esta- Significado do de carga del acumulador

Luz permanente + señal acústica	La capacidad ya no es suficiente para una nueva unión atornillada o la herramienta eléctrica ha sido sobrecargada:La herramienta eléctrica ya no se puede conectar.- Desmonte el acumulador y monte en su lugar uno completamente cargado.
Luz intermitente	Herramienta eléctrica sobrecalentada y fuera de servicio:- Espere a que el parpadeo cese automáticamente tras un breve tiempo, antes de volver a poner en marcha la herramienta eléctrica.

Al introducir el acumulador (7) y presionar el interruptor de conexión/desconexión (8), el indicador del estado de carga del acumulador muestra el estado de carga del mismo durante 5 segundos.

Indicador del estado de carga del Capacidad acumulador

Verde 60–100 %
Amarillo 30–60 %
Rojo 0–30 %

Indicaciones para el trato óptimo del acumulador

Proteja el acumulador de la humedad y del agua.

Únicamente almacene el acumulador en el margen de temperatura desde -20 °C hasta 50 °C. P.ej., no deje el acumulador en el coche en verano.

Si después de una recarga, el tiempo de funcionamiento del acumulador fuese muy reducido, ello es señal de que éste está agotado y deberá sustituirse.

Observe las indicaciones referentes a la eliminación.

Montaje

Antes de realizar cualquier trabajo en la herramienta eléctrica (p. ej., mantenimiento, cambio de herramienta, etc.), retire el acumulador de la herramienta eléctrica. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.

Entorno de funcionamiento y almacenaje

La herramienta eléctrica es apta para ser utilizada exclusivamente en recintos cerrados.

Para un funcionamiento correcto, la temperatura ambiente permitida debe estar entre 0 °C y +45 °C, a una humedad relativa de entre 20 y 95%, libre de condensación.

Dispositivo de suspensión (ver figura A)

Con el estribo de suspensión (12) puede fijar la herramienta eléctrica en un dispositivo de suspensión.

- Coloque el estribo de suspensión (12) sobre la herramienta eléctrica y déjelo encastrar en los agujeros (13).

- Controle periódicamente el estado del estribo de suspensión y del gancho perteneciente al dispositivo de suspensión.

Montaje del cabezal acodado de 180 W (ver figura B)

En estas atornilladoras acodadas industriales accionadas por acumulador se debe montar primero un adaptador y un adecuado cabezal de atornillar acodado (ver "Datos técnicos", Página 36).

• Coloque el cabezal angular de 180 W en el adaptador y apriételo con una llave de boca (16) en las entrecaras de la tuerca de racor (14). En ello, retenga con la llave de boca (17) en las entrecaras del adaptador (15).
  Las roscas y las roscas de las bridas deben estar libres de grasa, y también debe aplicarse el correspondiente par de apriete (ver "Datos técnicos", Página 36), para que el cabezal acodado no pueda aflojarse.
• Gire la contratuerca (18) en dirección de la flecha a (rosca a la izquierda) totalmente hacia atrás.
• Gire ahora el adaptador en dirección de la flecha a (rosca a la izquierda) totalmente hacia atrás.
  ▶ No sujete nunca la herramienta eléctrica por las carcasas.
• Gire el adaptador de vuelta hacia la derecha, hasta que el cabezal acodado esté en la posición deseada, como máximo 360°.
• Con una herramienta adecuada (llave de gancho DIN 1810 forma B tamaño 25/28), fije el adaptador en esta posición girando la contratuerca (18) en dirección de la flecha c contra el adaptador. Apriete la contratuerca (18) con el correspondiente par de apriete (ver "Datos técnicos", Página 36). En ello, se debe retener con una herramienta adecuada.
  Las roscas y las roscas de las bridas deben estar libres de grasa, y también debe aplicarse el correspondiente par de apriete (ver "Datos técnicos", Página 36), para que el cabezal acodado no pueda aflojarse.
• Sujete la herramienta eléctrica con una llave de boca (17) en las entrecaras (15) del adaptador.

Montaje del cabezal acodado de 12 V (ver figura C)

En estas atornilladoras acodadas industriales accionadas por acumulador se debe montar primero un adecuado cabezal de atornillar acodado (ver "Datos técnicos", Página 36). El cabezal de atornillar acodado (3) con el portaútiles (2) se puede ajustar sin escalonamiento en 360°.

- Gire la contratuerca (18) en dirección de la flecha a (rosca a la izquierda) totalmente hacia atrás.

▶ No sujete nunca la herramienta eléctrica por las carcasas.
- Gire el cabezal de atornillar acodado (3) en dirección de la flecha d, hacia el tope en la brida. A continuación, girar en sentido contrario en dirección b, hasta alcanzar el ángulo de trabajo deseado, sin embargo como máximo una vez en 360°.
- Con una herramienta adecuada (llave de gancho DIN 1810 forma B tamaño 25/28), fije el cabezal de atornillar acodado (3) en esta posición girando la contratuerca (18) en dirección de la flecha c contra el cabezal de atornillar acodado. Apriete la contratuerca (18) con el correspondiente par de apriete (ver "Datos técnicos", Página 36). En ello, se debe enganchar y retener con una herramienta adecuada (llave de gancho DIN 1810 forma B tamaño 20/22) en una abertura de la cabeza acodada.
Las roscas y las roscas de las bridas deben estar libres de grasa, y también debe aplicarse el correspondiente par de apriete (ver "Datos técnicos", Página 36), para que el cabezal acodado no pueda aflojarse.

Ajuste del cabezal acodado de 12 V

El cabezal de atornillar acodado (3) con el portaútiles (2) se puede ajustar sin escalonamiento en 360°.

• Suelte la contratuerca (18) enganchando una herramienta adecuada (llave de gancho DIN 1810 forma B tamaño 25/28) en una abertura de la contratuerca y girando en la dirección de la flecha a (rosca a la izquierda). En ello, se debe enganchar y retener con una herramienta adecuada (llave de gancho DIN 1810 forma B tamaño 20/22) en una abertura de la cabeza acodada.
  ▶ No sujete nunca la herramienta eléctrica por las carcasas.
• Gire el cabezal de atornillar acodado (3) en dirección de la flecha b, hasta que se ha alcanzado el ángulo de trabajo deseado, pero a lo sumo una vez alrededor de 360°.
• Fije el cabezal de atornillar acodado (3) en esta posición, girando la contratuerca (18) en dirección de la flecha c contra el cabezal de atornillar acodado. Apriete de nuevo la contratuerca (18) con el correspondiente par de apriete (ver "Datos técnicos", Página 36). En ello, se debe enganchar y retener con una herramienta adecuada en una abertura de la cabeza acodada.
  Las roscas y las roscas de las bridas deben estar libres de grasa, y también debe aplicarse el correspondiente par de apriete (ver "Datos técnicos", Página 36), para que el cabezal acodado no pueda aflojarse.

Configuración de la herramienta eléctrica

Con la ayuda del software BOSCH EXACT Configurator a partir de la versión 5.2 y superior, se pueden configurar en la herramienta eléctrica diferentes ajustes (p. ej. velocidad de giro, pasos de apriete, protección de repetición). Ello requiere conectar la herramienta eléctrica a través del puerto USB con el PC. Utilice para ello un cable USB:

USB 2.0 tipo A/Micro-USB 2.0 tipo B

- Doblemente blindado

40 | Español

- Máx. longitud 1 m

Cuando se configura a través de la interfaz USB, pueden producirse interferencias de radiofrecuencia fuera del entorno industrial.

Tenga en cuenta para ello todas las instrucciones de seguridad y las indicaciones de las instrucciones de servicio del software.

Cambio de útil en cabezal de atornillar con cuadrado macho (ver figura D)

Montaje del útil

- Presione la espiga en el cuadrado del portaútiles (2), p. ej. con la ayuda de un destornillador delgado, hacia el interior y desplace el útil (1) sobre el cuadrado. Observe que la espiga quede correctamente alojada en el orificio del útil.

Desmontaje del útil

- Presione la espiga en la abertura del útil (1) hacia el interior, y retire el útil del portaútiles (2).

Cambio de útil en cabezal de atornillar con hexágono interior (ver figura E)

Montaje del útil

- Inserte el útil (1) en el hexágono interior del portaútiles (2), hasta que encastre perceptiblemente.

Desmontaje del útil

- Retire el útil (1) del portaútiles (2); en caso necesario, con la ayuda de unas tenazas.

Cambio de útil en cabezal de atornillar con mandril de cambio rápido (ver figura F)

Montaje del útil

Utilice solo útiles con el extremo de inserción correspondiente (hexágono de 1/4").

- Tire hacia delante el casquillo del portaútiles de cambio rápido (19).

- Inserte el útil (1) en el portaútiles (2) y suelte de nuevo el portaútiles de cambio rápido.

Desmontaje del útil

- Tire hacia delante el casquillo del portaútiles de cambio rápido (19).

- Retire el útil (1) del portaútiles (2) y suelte de nuevo el portaútiles de cambio rápido.

Operación

Si desea arrancar la herramienta eléctrica, debe ajustar primero el sentido de giro con el selector de sentido de giro (9):

La herramienta eléctrica solamente arranca, si el selector de sentido de giro (9) no se encuentra en el centro (bloqueo de conexión).

Ajustar el sentido de giro (ver figura G)

- Giro a la derecha: Para atornillar y enroscar tornillos, presione el selector de sentido de giro (9) hacia la izquierda, hasta el tope.

- Rotación a la izquierda: Para soltar o desenroscar tornillos, presione el selector de sentido de giro (9) hacia la derecha hasta el tope.

El par de giro depende de la tensión previa ajustada en el resorte del mecanismo de desconexión. El mecanismo de desconexión se activa al alcanzar de par de giro ajustado independientemente del sentido de giro del aparato.

Para ajustar el par de giro individual use solo la herramienta de ajuste (20) suministrada.

- Deslice la cubierta del acoplamiento hacia atrás.

- Inserte la herramienta de ajuste (20) en el pequeño saliente (arandela de ajuste (21)) del acoplamiento y gire la herramienta de ajuste (20).

Al girarse en el sentido de las agujas del reloj el par de giro se incrementa, y viceversa.

- Retire la herramienta de ajuste (20). Deslice la cubierta del acoplamiento, hasta que quede cerrada la abertura, para proteger el acoplamiento ante la suciedad.

Indicación: El ajuste requerido depende del tipo de unión atornillada y se deja determinar mejor en un experimento práctico. Verifique el resultado obtenido con una llave dinamométrica.

Solamente ajuste el par de giro dentro del margen de trabajo indicado, ya que de lo contrario no se activaría el mecanismo de desconexión.

- Compruebe periódicamente el par de apriete de la unión atornillada y reajuste el embrague de desconexión si es necesario.

Los atornilladores disponen de un mecanismo de desconexión dependiente del par, que puede ajustarse dentro del margen indicado. Este reacciona cuando se ha alcanzado el par de giro ajustado.

- Para encender la herramienta eléctrica, presione el interruptor de conexión/desconexión (8) hasta el tope.

- La herramienta eléctrica se desconecta automáticamente, tan pronto se ha alcanzado el par de giro ajustado.

Si se suelta el interruptor de conexión/desconexión (8) antes de tiempo, no se alcanza el par de giro prea-justado.

- Compruebe periódicamente el par de apriete de la unión atornillada y reajuste el embrague de desconexión si es necesario.

Protección contra sobrecarga térmica

En caso de sobrecarga, la herramienta eléctrica se desconecta hasta que haya alcanzado una temperatura de operación admisible. Suelte el interruptor de conexión/desconexión (8) y conecte de nuevo la herramienta eléctrica, para seguir trabajando.

La herramienta eléctrica no funciona con el rendimiento óptimo por debajo del 50 % del número de revoluciones. Por ello, la protección contra la sobrecarga de temperatura puede activarse antes. Si se producen problemas con estos ajustes, configure un número de revoluciones de salida superior al 50 % o reduzca el par máximo utilizado.

Instrucciones para la operación

- Solamente aplique la herramienta eléctrica desconectada contra la tuerca o tornillo. Los útiles en rotación pueden resbalar.

Indicador de uniones atornilladas (LED verde/rojo)

Al alcanzarse el par de giro preajustado se activa el mecanismo de desconexión. El indicador LED (5) se ilumina en color verde.

Si no se alcanzado el par de giro preajustado, se enciende el indicador LED (5) en color rojo y suena una señal acústica. El atornillado deberá repetirse de nuevo.

Protección contra reapriete

El motor se desconecta al activarse el mecanismo de desconexión durante un atornillado. Una reconexión sólo es posible después de una pausa de 0,7 segundos. De esta forma se evita que se vuelva a reapretar un tornillo por descuido.

Mantenimiento y servicio

Mantenimiento y limpieza

Antes de realizar cualquier trabajo en la herramienta eléctrica (p. ej., mantenimiento, cambio de herramienta, etc.), retire el acumulador de la herramienta eléctrica. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.
Siempre mantenga limpias la herramienta eléctrica y las rejillas de ventilación para trabajar con eficacia y fiabilidad.
▶ Compruebe si la herramienta eléctrica está dañada o desgastada cada 100000 atornillados como máximo y compruebe todas las funciones. A continuación, reajuste el par de apriete del embrague.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio los podrá obtener también en: www.bosch-pt.com Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del producto.

España

Robert Bosch España S.L.U.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net.

Tel. Asesoramiento al cliente: 902 531 553

Fax: [phone]

México

Robert Bosch, S. de R.L. de C.V.

C.P. 50071 Zona Industrial, Toluca - Estado de México

Tel.: [phone]

Tel.: [phone]

www.boschherramientas.com.mx

Encontrará más direcciones del servicio técnico en:

Los acumuladores de iones de litio recomendados están sujetos a los requerimientos estipulados en la legislación sobre mercancías peligrosas. Los acumuladores pueden ser transportados por carretera por el usuario sin más imposiciones.

En el caso de un envío por terceros (p. ej., transporte aéreo o agencia de transportes) deberán considerarse las exigencias especiales en cuanto a su embalaje e identificación. En ese caso deberá recurrirse a un experto en mercancías peligrosas al preparar la pieza para su envío.

Únicamente envíe acumuladores si su carcasa no está dañada. Si los contactos no van protegidos cúbralos con cinta adhesiva y embale el acumulador de manera que éste no se pueda mover dentro del embalaje. Observe también la normativa nacional aplicable.

Eliminación

Las herramientas eléctricas, acumuladores, accesorios y embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente.

¡No arroje las herramientas eléctricas, acumuladores o pilas a la basura!

Sólo para los países de la UE:

Las herramientas eléctricas que ya no se puedan utilizar y acumuladores/baterías defectuosos o usados deben dese- charse por separado. Utilice los sistemas de recogida previstos.

42 | Português

Si se eliminan de forma inadecuada, los residuos de aparatos eléctricos y electrónicos pueden tener efectos nocivos para el medio ambiente y la salud humana debido a la posible presencia de sustancias peligrosas.

Accumuladores/pilas:

lones de Litio:

Por favor, observe las indicaciones en el apartado Transporte (ver "Transporte", Página 41).

El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado.

Português

Dispositivo de suporte (ver figura A)
