| Produkttyp | Vinkelslip |
| Varumärke | Bosch |
| Modell | PWS 1300125 CE |
| Märkeffekt | 1300 W |
| Märkvarvtal | 11500 varv/min |
| Varvtalsområde | 2800 - 11500 varv/min |
| Max. slipskivdiameter | 125 mm |
| Spindelgänga | M14 |
| Max. längd spindelgänga | 22 mm |
| Vikt (med antivibrationshandtag) | 2,4 kg |
| Skyddsklass | II (dubbelisolerad) |
| Konstant elektronik | Ja |
| Förinställning av varvtal | Ja (ratt) |
| Mjukstart | Ja |
| Stopp vid bakslag | Ja |
| Skydd mot oavsiktlig start | Ja |
| Överbelastningsskydd | Ja |
| Begränsning av startström | Ja (möjliggör drift på 16 A) |
| Slipskyddslucka | Ingår |
| Kapskyddslucka | Tillval |
| Extrahandtag | Ingår (antivibration) |
| Underhåll och rengöring | Rengör ventilationsöppningarna, blås med tryckluft |
| Reparerbarhet | Bosch service |
Vanliga frågor - PWS 1300125 CE BOSCH
Användarfrågor om PWS 1300125 CE BOSCH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Kaffekvarn i PDF-format gratis! Hitta din manual PWS 1300125 CE - BOSCH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. PWS 1300125 CE av märket BOSCH.

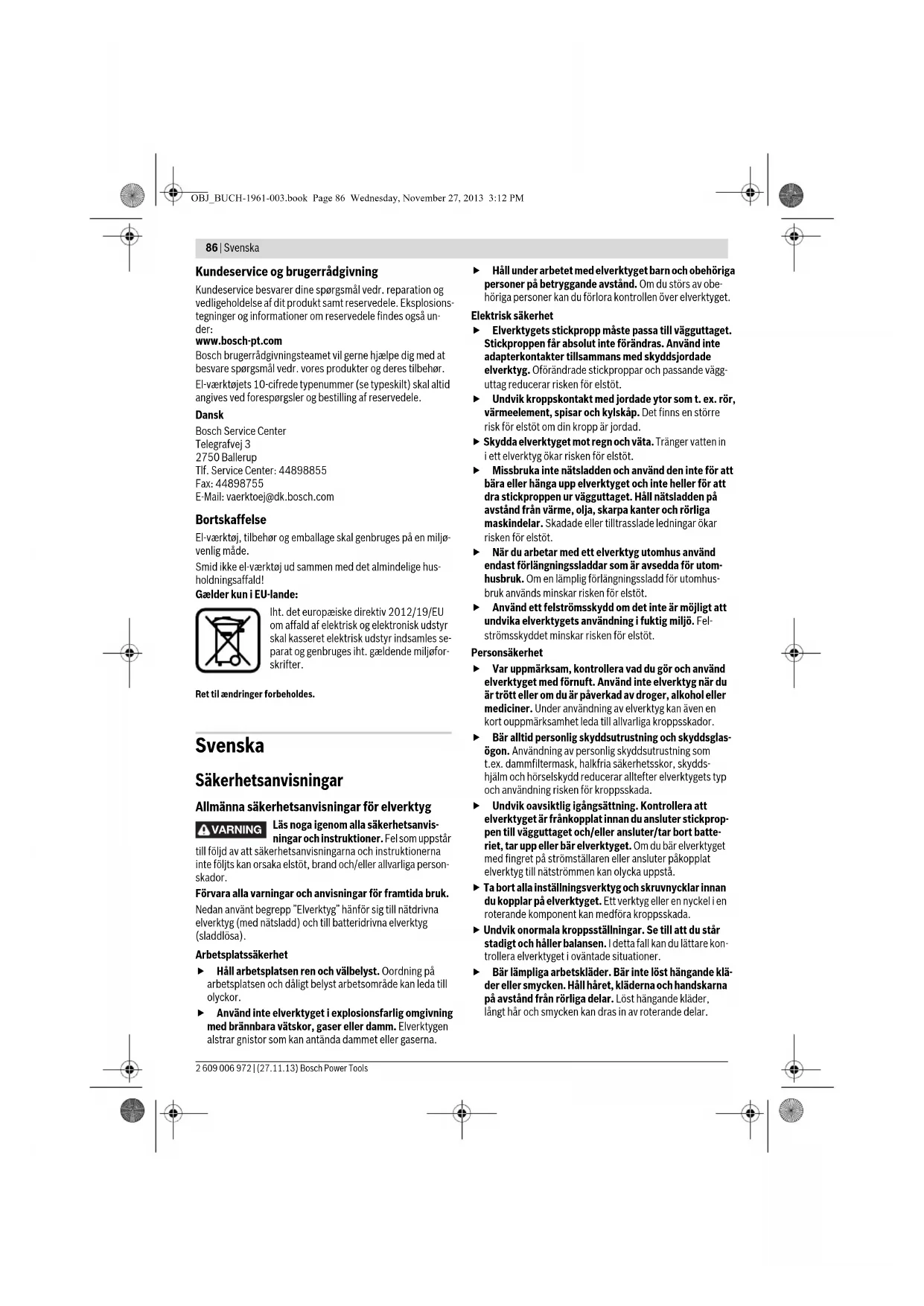

BRUKSANVISNING PWS 1300125 CE BOSCH
Allmanna sakerhetsanvisningar for elverktyg
WARNING
Läs noga igenom alla sakerhetsanvis- ningar och instruktioner.Felsom uppSTAR
till följd av att sakerhetsanvisingarna och instruktionerna inte foljts kan orsaka elstöt, brand och/eller allvariga personskador.
Forvara alla varningar och anvisninger for framtida bruk.
Nedan anvant begrepp "Elverktyg" hänfor sig till natdrivna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).
Arbetsplatssakerhet
Häll arbetsplaten ren och välbelyst. Oording pa arbetsplaten och dälligt belyst arbetsmärde kan leda till olyckor.
Anvand inte elverktyget i explosionsfarlig omgivning med brannbara vatskor, gaser aller damm. Elverktygen alstrar gnistor som kan antanda dammet aller gaserna.
Häll under arbetet med elverktyget barn och obehörigapersoner pa betryggande avstand. Om du störsva obeyhörigapersoner kan du forlora kontrollen over elverktyget.
Elektrisk sakerhet
Elverktygets stickpropp maste passa till vagguttaget. Stickproppenfarabsolutinteforndras.Anvand inte adapterkontakteter tillsammsmed skyldsdjordade elverktyg.Oforandrade stickproppar och passandsveagguttag reducera risken forelstot.
Undvik kroppskontakt med jordade ytor som t.ex. ror, varmeelement, spisar och kylskap.Det finns en storre risk for elstot om din kropp ar jordad.
Skydda elverktyget mot regn och vata. Trangler vatten in iett elverktyg okar risken for elstot.
Missbrukainte natsladden och anvand den inte for att bärle erhaga upp elverktyget och inte heller for att dra stickproppen ur vagguttaget. Hail natsladden pa avstand fran varme, olja, skarpa kanter och rroliga maskindelar. Skadade erler tilltrasslade ledninger ogkar risken for elstot.
Nar du arbetar med ett elverktyg utomhus anvand endast forlangningssladdar som ar avsedda for utomhusbruk. Om en lamplig forlangningssladdr for utomhusbruk anvands minskar risken for elstot.
Användett felströmskyddomdetinteärmöjlatt undvika elverktygets användningifuktig miljo.Felströmskyddet minskar risken forelstot.
Personsakerhet
Var uppmarksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte elverktyngRARYd ur är trött erler om du är pakverkat droger, alkohol ell mediciner. Under användning av elverktygkan även en kort ouppmarksamhet leda till allvarliga kroppsskador.
Bär alltid personlig skyddsutrustning och skyddsglas-gon. Använding av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria sakerhetsskor, skyddshjäim och hörskelskydd reducerar allftert eilverktygets typ och använding risiken for kroppsskada.
Undvik oavsiktlig igangsattning. Kontrolera att elverktyget ar frankopplat innan du ansluter stickpropen till vagguttagoch/eller ansluter/tar bort batteriet, tar uppere bar elverktyget.Om du bar elverktyget med fingret paa strormstallaren ell ansluter pakopplat elverktyg till natsstrommen kan olycka uppsta.
Ta bort alla inställningsverktyg och skruvnycklar innan du koplar pa elverktyget. Ett verktyg ellen nyckel i en roterande component kan medfora kroppsskada.
Undvik onormala kroppställningar. Se till att du stär stadigt och häller balansen. I detta fall kan du lättare kon-trolera elverktyget i ovändte situationer.
Bär lampliga arbetskläder. Bär inte lost hängande kläder erller smycken. Häll haret, kläderna och handskarna pa avstand fran rörla delar. Lõst hängande kläder, langt hare och smycken kan dras in av roterande delar.
Svenska|87
När elverktyg används med dammutsugnings- och-upp-samlingsutrustning, se till att dessa ar ratt monterade och används på korrekt satt. Använding av dammutsugning minskar de risker damm orsakar.
Korrekt användning och hantering av elverktyg
Overbelasta inte elverktyget. Använd für aktuellt arbete avsett elverktyg. Med ett lampligt elverktyg kan du arbeta bättre och sakkrare inom angivet effektomrade.
Ett elverktyg med defekt stromstallare fär inte langre användas. Ett elverktyg som inte kan kopplas in erer ur ar farligt och mäste repareras.
Dra stickproppen ur vagguttaget och/eller ta bort batteriet Innan inställninger utfors, tillbehördsdelar byts ut eller elverktyget lagras. Denna skyddsätgård forhindrar oavsiktlig inkoppling av elverktyget.
Fvora elverktygen oatkomlgra for barn. Lat elverktyget inte anvandas av personer som inte ar ffortrogna med dess anvandning erler inte rst denna anvisning. Elverktygen ar farliga om de anvands av oerfarna personer.
Skot elverktyget omsorgsfullt. Kontrollera att rorliga komponenter fungerar felfritt och inte karvar, att komponente inte brustit ell skadats; orsaker som kan leda till att elverktygets fonctioner paverkas menligt. Lata skadade delar reperasen Innan elverktyget tas i bruk. Manga olyckor orasaks av daliigt skotta elverktyg.
Häll skärverktygen skarpa och rena. Omsorgsfullt sköttä skärverktyg med skarpa eggarkommen inte sä lätt i kläm och gär lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn til arbetsvillkoren och arbetsmomenten. Om elverktyget används på attt satt som det inte ar avsett für kan farliga situationer uppsta.
Service
Lat endast kualificerad fackpersonal reparera elverkyget och endast med originalreservdilar. Detta garanterar att elverkygets sakerhet upprathalls.
Sakerhetsanvisningar for vinkelslipar
Gemensamma sakerhetsanvisningar for slipning, sandpappers slipped, arbenet med stalborste, polering och kapsliping
Detta elverktyg kan anvandas som slipmaskin med slipskiva, slippappper, stalborste och kapslipskiva. Beakta alla sakerhetsanvisninger, instructuerion, illustrationer och data som foljer med elverkyget. Om nedanstænde anvisninger ignoreras finns risk for elstot, brand och/eller allvarliga persorskador.
Detta elverktyg ar inte lampligt for polering. Om elverktyget anvands for arbeten det inte ar avsett for, kan farliga situationer och kroppsskador uppsta.
Anvand inte tillbehör som tillverkaren inte uttryckligen godkänch och rekommanderat for detta elverktyg. Aven om tillbehör kan fasfas pa elverktgyet finns det ingen garanti for en saker användning.
Insatsverktygets tillata varvatal maste atminstone motsvara det pa elverktyget angiva hogsta varvtalet.
Tillbehör med en högre rotationshastighet kan brista och slungas ut.
Insatsverktygets yttre diameter och tjocklek maste motsvara eleverktygets dimensioner. Feldimensionerade insatsverktyg kan inte pa betryggande satt avskarmas och kontrolleras.
Insatsverktyg med gänginsats maste passa exakt till slipspindelns ganga. Vid insatsverktyg som monteras med flans maste insatsverktygets haldiameter passa till flansens infastningsdiameter. Insatsverktyg som inte exakt passar till elverktyget roterar ojmnt, vibrar kraftigt och kan leda till att du forlorar kontrollen over verktyget.
Använd aldrig skadade insatsverktyg. Kontrolera fore varje använding insatsverktygen som t. ex. slipskivor avseende splitterskador och spickor, silprondeller avseende spickor repor erller kraftig nedslitting, stalborstar avseende losa erller brustna trädar. Om elverkyget erller insatsverktyget skulle falla ned kontroltera om skada uppstatt erller montera ett oskadat insatsverktyg. Du och andra personer i narheten sca after kontroll och montering av insatsverktyg stalla er utanfor insatsverktygets rotationsradie och sedan lata elverkyget rotera en minut med hösta varvital. Skadade insatsverktyg gär i de flesta fall sonder videnna provkörning.
Använd personlig skyddsutrusting. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasogon. Om sa behövs, använd damffiltermask, horselydd, skyddshandskarller skyddsförklade som skyddar mot sma utslungade slip- och materialpartiklar. Ögonen ská skyddas mot utslungade frammende partiklar som kan uppstä under arbetet. Damm- och andningskydd mäste kunna filtrera bort det damm som eventuellt uppstar under arbetet. Risik finns for horselskada under en langre tids kraftigt buller.
Se till att obeyöriga personer hälls på betryggande avstand frän arbetsmådet. Alla som rör sig inom arbetsmådet måste använda personig skyddsutrusting. Brottstycken frän arbetsstcycket erller insatverktygen kan slungas ut och orsaka personskada även utanfor arbetsmådet.
Häll fast verktyget endast vid de isolerade greppytorna när arbeten utförs pa ställen där insatsverktyget kan skada dolda elledninger erller egen natsladd. Kontakt med en spanningsforande ledning kan satta maskinens metalldilar under spanning och leda till elstöt.
Häll natsladden pa avstand fran roterande insatsverktyg. Om du forlorar kontrollen over elverktyget kan natsladden kapas eller dras in varid risk finns for att din hand eller arm dras mot det roterande insatsverktyget.
Lagg aldrig bort elverktyget Innan insatsverktyget stannat fullstandigt. Det roterande insatsverktyget kan komma i beröming med underlaget varvid risk finns for att du forlorar kontrollen over verktyget.
Elverktyget fär inte roterān naretdet bärs. Kläder kan vid tillfällig kontakt med det roterande insatsverktyget dras in varvid insatsverktyget dras mot din kropp.
88 | Svenska
Rengor regelbundet elverktygets ventilationsoppinngar.Motorflakten drar ind damm i huset och en kraftig anhopning av metalldamm kan orsaka farlga elstrommar
Anvand inte elverktyget i narheten av brannbara material. Risk finns for att gnistor antander materiaiet.
Anvand inte insatsverktyg som kraver flytande kylme-del. Vatten erler andra kylvatskor kan medfora elstot.
Varning for bakslag
Ett bakslag ar en plotslig reaktion hos insatsverktyget nar t. ex. silskivan, sliprondellen, stalborsten hakar upp sig ell er blockerar. Detta leder till abrupt upbbromsning av det roterande insatsverktyget. Harvid accelererar ett okontrolerat elverktyg mot insatsverktygets rotationsriktnig vid inklamningsstallet.
Om t. ex. en slipskiva hakar upp sig aller blockerar i arbetsycket kan slipskivans kanti arbetsstycket klammas fast varvid slipskivan bryts sondern aller orsakar baklag. Slipskivan ror sig nu mot ellort fran anvandaren beroende pa skivans rotationsrikting vid inklamningsstallet. Harvid kan slipskivor aven brista.
Bakslag uppstar till foljd av missbruk eller felaktig hantering av elverkyget. Detta kan undvikas genom skyddsattgård som beskrivs nedan.
Häll stadigt i elverktyget samt kroppen och armarna i ettige som ar lampligt for att motstá bakslagskrafter. Använd alltid stodhandtaget for basta möjiga kontroll av bakslagskrafter och reaktionsmoment vid start. Användaren kan genom lampliga forsiktighetsatgärder bättre behörska bakslags- och reaktionskrafterna.
Häll alltid handen på betryggande avständ frän det roterande insatsverktyget. Insatsverktyget kan vid ett baksiag g mot din hand.
Undvik att hälla kroppen inom det område elverktyget vidett bakslag rör sig. Bakslagetkommen att driva elverktyget i motsatt riktning till slipskvivans rörelsevid inklänningsstället.
Var särskilt fösiktig vid bearbetning av hörn, skarpa kanter osv. Hål emot sa att insatsverktyget inte studsr ut fran arbetsstycket erller kommer i klam. Pa hörn, skarpa kanter ell vid studnsing tenderar det roterande insatsverktyget att komma i klam. Detta kan leda till att kontrollen forloras ell er at bakslag uppst.
Använd aldrig kedje-ller tandade sagglinger. Dessa insatsverktyg orsakar ota ettb bakslag ellor forlust av kon-trollen over elverktyget.
Speciella varningar for slipning och kapslipning
Anvand endast slipkroppar som godknts for aktuellt elvertkyog och de sprangskydd som ar avsedda for dessa slipkroppar. Slipkroppar som inte ar avsedda for aktuelltryckluftverktyg kan inte p betryggande satt skydas och ar dafor farlia.
Skalade slipskivor maste monteras sa att skivans slipyta inte skjuter ut over sprangskyddskantens plan. En felaktigt monterad slipskiva som skjuter ut over sprangskyddets plan kan inte smorjas itillracklig grad.
Sprängskyddet mäste monteras ordentigt påelverktyget och vara infäst sö att hösta möjliga sakerhet uppans, dvs den del av slipkroppen som ar vänd mot användaren mäste vara skyddad. Sprängskyddet ská skyddanvändaren mot brottstycken, tillfällig kontakt med slipkroppen samt gnistor som kan antanda kläderna.
Slipkroppar far anecdas endast for rekommenderade arbeten. T. ex.: Slipa aldrig med kapskivans sidoyta. Kapskivor ar avsedda for materialavverknig med skivans kant. Om tryck fran sidan utovas mot slipkroppen kan den spricka.
For valid slipskiva aka alltid oskadade spannflansar i korrekt storlek och form anvandas. Lämpiga flansar stoder slipskivan och reducerar salunda risken for slipskvbrott. Flansar for kapskivor och andra slipskivor kan ha olica utseende och form.
Anvand inte nedslitna slipskivor fran storre elverktyg. Slipskivor for storre elverktyg ar inte konstruerade for de mindre elverktygens Hogre varvatal och kan darrfor spricka.
Andra speciella sakerhetsanvisningar for kapslipning
Se till att kapskivan inte kommer i klam och att den inte utsats for hegt mottryck. Forsok inte skara for djupt. Om kapskivan overbelastas okar dess pafrestning och risk finns for att den smedvirts ell blocker som sedan kan resultedera i bakslag ell slipkroppsbrott.
- Undvik området framfor och bakom den roterande kapskivan. Om du for kapskivan i arbetstytcket bort fran kroppen kan i handelse avett bakslag elverktyget med roterande skiva slungas mot din kropp.
Om kapskivan kommer i kläm ell erarbetet avbryts, kopla frän elverktyget och hald det lugnt tills skvan stannat fullständigt. Forsok aldrig dra ut en roterande kapskiva ur skärspåret dà detta kan leda till bakslag. Lokalisera och atgärda orsen for inklämning.
Koppla inte ater pa elverktyget om det sitter i arbetsstyccket. Lat kapskivan upnpa fullt varvtil innan den forsigtigt fors in skarsparet for fortssatt kaping. I annat fall kan skivan haka upp sig, hoppa ur arbetsstyccket ererorsaka bakslag.
For att reducera risken forett bakslag till foljd av inklimd kapskiva sha skivor och andra stora arbetsystcken stodas. Stora arbetsstycken konobas ut till foljd av hog egenivikt. Arbetsstycket maste darrfor stodas pa bada sidorna bade i narhen at skarsparet och vid kanten.
Var specielt forsiktig vid "fickkapning" idolda omrden som t.ex. i en fardig vagg.Dar risk finns att kapsikankommen ikontakt med gas-ller vattenledninger,elledninger erler andra foremal som kan orsaka bakslag.
Speciella sakerhetsanvisiningar for sandpapperssslipining
Anvand inte for stora slippapper, se tillverkarens uppgifter om slippappperets storlek. Slippapper som star ut over silprondellen kan leda till personskada, blockera, rivas sonder erler ocksa orsaka bakslag.
Svenska 89
Speciella sakerhetsanvisningar for arbeten med tradborstar
Observera att tradborstar även under normal använding forlorar tradbarit. Overbelasta inte stalborsten med for högtanliggningstryck. Utslungade tradbarit kan lätt tränga in genom kläder och/eller i huden.
När sprängskydd användsör man se till att sprängskyddet och trädborsten inte berör varandra. Tallrikaras och koppborstarnas diameter kan till fj od av anligningstryck och centrifugalkrafter öka.
Extra sakerhetsanvsningar
Bär skyddsglasögon.
Anvand lampliga detektorer for att lokalisera dolda for sorjningsledningar erker konsultera det lokala eldistribuptionsbolaget. Kontakt med elledningar kan orsaka brand och elstot. En skadad gasledning kan leda till explosion. Intrangning i en vattenledning kan orsaka materiell skada eller elstot.
Las upp strömställaren och ställ den i Frán-laget om strömforsörningen avbryts t. ex. vid strömavbrott aller nar stickproppen frankopplas. Detta hindrar en okontrollerad Återstart av verktyget.
Berfor inte slip- och kapskivorna innan de svalnat. Skivornabir under arbetet mycket heta.
Sakra arbetsstycket. Ett arbetsstycke som ar fastspant i en uppspanningsanordning ell er t skruvstycke halls sakrare an med handen.
Produkt- och kapacitetsbeskrivning
Las noga igenom alla sakerhetsanvisin- nigar och instruktioner. Fel som uppSTAR till foljd av att sakerhetsanvisingarna och instruktionerna inte folfts kan orsaka elstot, brand och/eller allvarliga personskador.
Ändamälsenig användning
Elverktyget ar avsett for kaping, grovslipning och borstning av arbetsstycken i metall och sten utan vattentillforsel.
Vid kaping av metall med bundna slipmedel maste ett specielt sprangskydd anvandas.
Vid kaping i sten ordna med dammutsugning till den grad det behoys.
Med godkanda slipverktyg kan elverktyget även anvandas for slipning med sandpapper.
Illustrerade komponenter
Numreringen av komponenterna hanvisar till illustration av elverktyget pa grafiksida.
1 Upplasningsspak for sprangsydd
2 Spindelläsknapp
3 Strömställare Till/Frán
4 Ställratt varvitalsforval(PWS 1000-125 CE/PWS 1300-125 CE)
5 Stodhandtag (isolerad greppyta)
6 Slipspindel
7 Sprangskydd for slipning
8 Stödlans
9 Slipskiva
10 Spannmutter

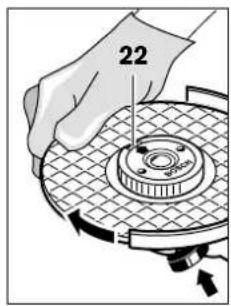

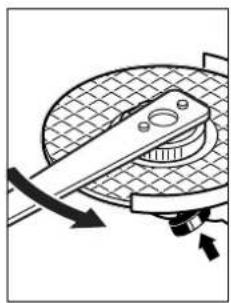

11 Snabbspannmutter SDS-eiie
12 Sprangskydd for Kapning
13 Kapskiva
14 Handskydd
15 Gummisliprondell
16 Slipppper
17 Rundmutter
18 Koppborste
19 Sugkapa for kapining med styrslid
20 Diamantkapskiva
21 Handgrepp (isolerad greppyta)
I bruskanvisingen avbildat och beskrivet tillbehör ingär inte i standardleveransen. I värt tillbehörssprogram beskrivs allt tillbehör som finns.
Tekniska data
| Vinkelslip PWS ... 1000-115/ | 1000-125 CE 1300-125 CE | ||
| 1000-125 | |||
| Produktnummer 3603 ... CA2 6.. CA2 8.. CA2 9.. | |||
| Upptagen märkeffekt | W | 1 | 0 |
| Märkvarvatal | min-1 | 11000 | 11500 11500 |
| Omräge für varvvalsinställning | min-1 | - | 2800 - 11500 |
| max. slipskivsdiameter | mm | 115/125 | 125 |
| Slipspindelgåna | M 14 | M 14 | |
| max. gängländg på slipspindeln | mm | 22 | 22 |
| Startströmsbegränsning | - | ● | |
| Konstantelektronik | - | ● | |
| Uppigfterna gäller for en märksänning på [U] 230 V. Vid avvikande spanning och für utfängen i vissaalander kan uppgitterna variera. | |||
Bosch Power Tools 2609006972|(27.11.13)
90 | Svenska
| Vinkelslip PWS ... 1000-115/ | 1000-125 CE 1300-125 CE | ||
| 1000-125 | |||
| Varvtsföral - ● | ● | ||
| Mjukstart | - ● | ● | |
| Baklagsfränkoppling | - ● | ● | |
| Skydd mot oavsiktlig Återstart | - ● | ● | |
| Överbelastningsskydd | - ● | ● | |
| Vikt enigt EPTA-Procedure 01/2003 | |||
| - med vibrationsdämpande stöhandtag | kg | 2,2 | 2,1 |
| - med standardstöhandtag | kg | 2,2 | 2,1 |
| Skyddsklass | [II /II /II] | ||
| Uppiginterna gäller für en Märkspänning på [U] 230 V. Vid avvikande spänning och für utfängen i vissaalander kan uppigterna variera. | |||
Buller/vibrationsdata
| Mätvärdena für ljudnivān anges entigtEN 60745. | PWS ... 1000-115/1000-125 | 1000-125 CE 1300-125 CE | ||
| 3 603 ... CA2 6.. CA2 8.. CA2 9.. | ||||
| Verktygets A-vägda ljudnivā ār i typiska fallLjudtrycksnivā | dB(A) | 90 | 90 | 93 |
| Ljudeffektnivā | dB(A) | 100 | 101 | 104 |
| Onoggrannhet K | dB | 3 | 3 | 3 |
| Använd hörskelskydd! | ||||
| Totala vibrationsemissionsvärden a_h (vektor-summa ur tre riktninger) och onoggrannhet Kframtaget entigt EN 60745:Ytslipning (skrubbning): | ||||
| a_h | m/s² | 7,0 | 8,0 | 13,0 |
| K | m/s² | 1,5 | 1,5 | 1,5 |
| Slipning med slipblad: | ||||
| a_h | m/s² | 5,0 | 5,0 | 6,0 |
| K | m/s² | 1,5 | 1,5 | 1,5 |
Mätningen av den vibrationsniva som anges ienna anvisning har utforts entigt en matmetod som ar standardiserad i EN 60745 och kan anvandas vid jamforelse av olica elverktyg. Matmetoden ar aven lamplig for preliminar bedomming av vibrationsbelastingen.
Den angivna vibrationsnivan representar er huvudsakliga anvandningen av elverktyget. Om daremot elverktyget anvands for andra andamal, med olica tillbehor, med andra insatsverktgy ellre underhalleits ordentigt kan vibrationsnivan avvika.Harvid kan vibrationsbelastninger under arbetsperiden oka betydigt.
For en exakt bedomning av vibrationsbelastningen bor även de tider beaktas nar elverktyget ar frankopplat erar igang, men inte anvands. Detta reducrer tyrtdigt vibrationsbelastninger for den totaI arbetserioden.
Bestam extra sakerhetsatgärder for att skydda operatoren mot vibrationernas inverkan t. ex.: underhall av elverktyget och insatsverktygen, att halla handerna varma, organisation av arbetsforloppen.
Forsakran om overensstammelse
C
Vi forsakrar hermed under exklusiv ansvar att denna produkt som beskrivs i Tekniska data overensstammer med foljande normer och normativa Dokument: EN 60745 enigt bestamelserna i direktiven 2011/65/EU, 2004/108/EG, 2006/42/EG.
Teknisk tillverkningsdokumentation (2006/42/EG) fãs frãn: Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Henk Becker Helmut Heinzelmann
Montering av skyddsutrusting
Dra stickproppen ur natauttaget innan arbeten utfors pa elverktyget.
Anvisning: Om slipskivan brustit under drift erller stodanordinngarna pa spangskyddet/eleverktyget skadats, maste berorda delar/eleverktyget bytas ut ellr for service skickas till en serviceverkestad, for adresser se avsnittet "Kundtjanst och anvandarradgivning".
Sprängskydd for slipning
Lagg up sprangskyddet 7 pa elverktygets stod sa att sprangskyddets kodnockar ligger korrekt mot stodet. Tryck ned upplasningsspaken 1 och hall dennedtryckt.
Tryck fast sprangskyddet 7 pa spindelhalsen tills sprangskyddets flans ligger an mot elverktygets flans och vrid sedan sprangskyddet tills det horbart snapper fast.
Anpassa sprängskyddet 7 till den ställning arbetet kräver. Tryck upplasningsspaken 1 uppät och vrid sprängskyddet 7 till onskatläge.
Stall in sprängskyddet 7 sa att upplasningsspakens 13 roda kammar griper in imotsvarande urtag pa sprängskyddet 7.
Ställ in sprängskyddet 7 sä att gnistor inte sprutas mot användaren.
Att vrida sprängskyddet 7 fär endast vara möjigt nar upplösningsspaken 1 paverkats! I annat fall fär elverkyteget albut inte längre anvandas och maste lammas in till kundservicen for kontroll.
Anvising: Kodnockarna pa sprangskydd 7 garantar er att endast det sprangskydd kan monteras som passar till elverkyget.
Sprängskydd for kapning
Vid kaping med bundna slipmedel anvand alltid sprangskyddet 12.
Vid kaping i sten ordna med dammutsugning till den grad det beho.
Sprängskyddet for Kapning 12 monteras pa samma satt som sprängskyddet for slipning 7.
Sugkapaforkapningmedstyrslid
Sugkapa for kaping med styrslid 19 monteras pa samma satt som sprangskyddet for slipning 7.
Stöhandtag
Anvand alltid elverktyget med stodhandtag 5.
Skruva fast stodhandtaget 5 i relation till arbetssatt till hoger erller vander on vaxelhuset.
Handskydd
For arbenet med gummisliprondellen 15 aller med koppborste/skivborste/lamellsipskiva skull alltid handskyddet 14 monteras.
Fashtandskyddet 14 med stodhandtaget 5.
Montering av slipverktyg
Dra stickproppen ur nätuttaget innan arbeten utfors pa elverktyget.
Berö inte silp- och kapskivorna innan de svalnat. Skivorna blir under arbetet mycket meta.
Rengör slipspindeln 6 och alla delar som skall monteras.
Tryck for fastspanning och lossing av slipverktyg spindellasknappen 2 for blockering av slipspindeln.
Tryck ned spindellasknappen endast nar slipspindeln star stilla. Iannat fall kan elverktyget skadas.
Slip-/kapskiva
Beakta slipverktygens dimensioner. Centrumhalet maste passa till stodflansen. Anvand inte reducerstycken erler adaptor.
Kontrollera vid använding av diamantkapskivor att rotationspilen pa diamantkapskivan och elverktygets rotation overensstämmer (se rotationsip pa växelhuset).
Ordningsfjlden vid montering visas pa grafiksidan.
For infasting av slip/kapskivan skruva app spannmutter 10 och dra sedan fast den med tvastiftsnyckeln.
Kontrollera after montering och fore start av silpverktyget att det monterats pa ratt satt och kan rotera fritt. Kontrollera att silpverktyget inte beror sprangskyddet ell andra delar.
I stödlänsen 8 ár kring centeransatsen en plastdel (O-ring) insatt. Om O-ringen saknas ellar ár skadad maste stödlänsen 8 fère fortsatt användning ovillkorligen bytas.
Lamellslipskiva
For arbenet med lamellsilpskiva ske handskyddet 14 monteras.
Gummisliprondell
For arabeten med gummisliprondell 15 ske handskyddet 14 monteras.
Ordningsfoljden vid montering visas pa grafiksidan.
Skruva pa rundmuttern 17 och dra fast med tvastiftsnyckeln.
Koppborste/skivborste
For arbenet med koppborste eller skivborste sha hand skyddet 14 moneras.
Ordningsfjlden vid montering visas pa grafiksidan.
Koppborsten/skivborsten mäste kunna skruvas upp pa slippindeln sa langt att den liger stadigt an mot slipspindelfanen vid andan pa slippindelgangan. Spann fast koppborsten/skivborsten med fast skruvnckel.
92 | Svenska
Snabbspannmutter SDS-clic
För snabbt och enkelt byte av slipverktyg utan hjälp av verktyg kan i stället for spannmuttern 10 snabbspannmuttern 11 användas.
Snabbspänningsmuttern 11 fär endast användas for kapskivor.
Använd endast felfri, oskadad snabbsppannmutter 11.
Sevid paskruvning till att texten pa snabbspannmuttern 11 inte ligger mot slipskivan; pilen maste vara riktad mot indexmarkt 22.
Tryck spindelns lasknapp 2 for lasnng av slipspindeln. For atdragning av snabbspannmutter vrid slipskivan kraftigt medurs.
En ordentlich fastspänd och oskadad snabbspannmutter kan for hand s nar den rafflade ringen virds moturs. Lossa aldrig en hartsittende snabbspannmutter med tang utan anvand flansmutternyckeln. Lagg an flansmutternyckeln som bilden visar.
Tillatna slipverktyg
Alla de slipverktyg som anges ienna bruksanvisning kan anvandas.
Det tillatna varvtalet [^-1] resp. periferihastigehen [m/s] hos anvant slipverktyg maste minst motsvara uppgifternai tabellen nedan.
Beakta därfor tillatna varvtaI resp. periferihastigheter pa slipverktygets etikett.
125622,21100080
125--1100080
2609006972|27.11.13 Bosch Power Tools
max.
[mm]
Dbdmin
[mm]
1] [m/s]
7530M141100045
Svängning av växelhuvudet
- Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Du kan vrida vexelhuvudet i steg om 90^ Detta medger att stromstalla-aren kan stallas i ett for hanteringen gynnasmt lage, t. ex. for kapning med sugkapa och styrslid 19 erler for vanderhanta.
Skruva helt bort de 4 skruvarna. Sväng växelhuvudet forsiktigt utan att ta bort det fran huset till önskat Lage. Dra Åter fast de 4 skruvarna.
Damm-/spanutsugning
Dammet fran material som t. ex. blyhaltig malning, vissa traslag, mineraler och metall kan vara halsovadligt. Beröring erler inandning av dammet kan orsaka allergiska reak-tioner och/eller andningsbesvar hos anvandaren ell per-soner som uppehaller sig i narheten. Vissa damm fran ek eller bok anses vara cancerogena, spe-cielt d'i forbindelse med tilssatsammen for trabehandling (kromat, trakconserveringsmedel). Endast ykesmanfar bearbeta asbesthaltigt material.
- Använd om möjlig en für materialet lamplig dammut-sugning.
- Set till att arbetsplatsen ar vãl ventilerad.
-Virekommender ett andningskydd i filterklass P2.
Beakta de foreskrifter som i aktuellt land gäller for bearbetat material.
Undvik dammanhoping pa arbetsplatsen. Damm kan latt sjalvantandas.
Drift
Driftstart
Beakata natspänningen! Kontrollera att stromkällans spanning overensstämmer med uppgiffterna på elverkygets typskylt. Elverktyg markta med 230 V kan även anslutas till 220 V.
Svenska|93
När elverktyget används på mobila generatorer som inte forfogar over tillrackliga effektreserver eller som saknar lamplig spanningsreglering med startströmsforstarknking kan effektforlust allerotypiskt beteende uppsta vid inkoppling. Kontrollera att generatör ar lamplig for aktuell användning och speiellt dess natspanning och -frekvens.
In- och urkoppling PWS 1000.. (se bild A)
Skjut for inkoppling av elverktyget stromstellaren Till/Frän 3 framåt.
For frankoppling av elverktyget slapp stromstallaren Till/Fran 3.
PWS 1300.. (se bild B)
Skjut for start av elverktyget stromstellaren Till/Fran 3 fram at och tryck sedan ned den.
For att sparra stromstallare Till/Fran 3 tryckned stromstallaren Till/Fran 3 framtilt tills den snapper fast.
For elverktygets frankoppling slapp stromstellaren Till/FrAn 3 aller om den ar latent tryck helt kort baktill pa stromstellaren Till/FrAn 3 och slapp den igen.
For att spara energia, koppla pa elverktyget endast nár du vill anvanda det.
Kontrolera slipverktygen innan de tasbruk. Slipverkyget maste vara felfritt monterat och kunna rotera fritt.Provkor minst under 1 minut utan belastning. Anvand inte skadade, orunda erderande slipverktyg.Skadade slipverktyg kan spricka och orsaka personskada.
Baklagsfrankoppling (PWS 1000-125 CE/ PWS 1300-125 CE)
Vid plotsligt varvitalsfall t. ex. blockering i kapspåret avbryter elektroniken strömmaten gen till motorn.
For aterstart stall strömställaren Till/Frän 3 i frankopplingslauge och koppla pa nytt pa elverktyget.
Skydd mot oavsiktlig Återstart (PWS 1000-125 CE/PWS 1300-125 CE)
Aterstartskyddet hindrar elverktyget fran att okontrollerat starta afterett stromavbrott.
For aterstart stall stromställaren Till/Fran 3 i frankopplingslåge och koppla pa nytt pa elverktyget.
Startströmsbegränsning (PWS 1000-125 CE/PWS 1300-125 CE)
Den elektroniska startströmsbegränsaren begränsar effekten vid inkoppling av elverktyget och därfor kan en 16 A sakring användas.
Anvising: När elverktyget genast vid inkoppling kör igäng med fullt varvital fungerar inte langre startströmsbegränningen, Återstartskyddet och bakslagsfränkopplingen. För service mäste elverktyget lamnas in till en serviceverkstad, for adresser se avsnittet „Kundtjänst och användarrådgiving".
Konstantelektronik (PWS 1000-125 CE/PWS 1300-125 CE)
Den inbyggda elektroniken haller maskinens varvtil i det nar maste konstant även pa tomgang och under belastning och garantar er jämn arbetseffekt.
Varvtalsforval (PWS 1000-125 CE/PWS 1300-125 CE)
Med stallratten varvitalsforval 4 kan onskat varvatal valjas aven under drift.
Vardena i tabellen nedan ar riktvarden.
| Material | Användning | Insatsverktyg | Ställrattensläge |
| Metall Avlågsna fãrg Slippapper 2 - 3 | |||
| Trä, metall Borsta, avlågsna rost Koppborste, slippapper 3 | |||
| Metall, sten | Slipa | Slipskiva | 4 - 6 |
| Metall Skrubbning | Slipskiva | 6 | |
| Sten | Kapning | Kapskiva och styroläde(kapning av sten tillåten endast med styroläde) | 6 |
Arbetsanvisiningar
Var forsiktig vid sparning i barande vaggar, se stycket "Statiska anvisningar".
Spann fast arbetsstycket om det inte ligger stadigt på grund av egen vikt.
Belasta inte elverktyget till den grad att det stannar.
Omelverktyget anvants under hog belastning lat det ganaagra minuter pa tomgang for avkylning av insatsverktyget.
Beror inte slip- och kapskivorna innan de svalnat. Skivorna blir under arbetet mycket heta.
Elverktyget far inte anvandas med ett kapbord.
Skrubbning
Använd aldrig kapskivor für skrubbning.
Vid skubbning kan basta arbetsresultat uppnas vid en installningsvinkel pa 30^ till 40^ . Forflyta elverktyget med mattigt tryck fram och tillbaka. Harvid blir arbetsstcyket inte for hett, missfargas inte och det bildas inte heller spar.
Lamellslipskiva
Med lamellipskiva (tillbehör) kan även kupigaytor och profilier bearbetas.
94 | Svenska
Lamellslipskivorna har en betydligt langre livslangd, lagre ljudniva och lagre sliptemperaturer an vanlga slipskivor.

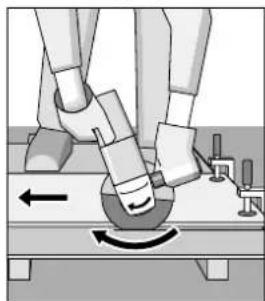

Kapning av metall
Vid kaping med bundna slipmedel använd alltid sprängskyddet 12.
Vid kapsliping mata fram elverktyget med mattlig och en till materialet anpassad hastiget. Tryck inte mot kapskivan, den fär inte heller snedstallas aller oscilleras.
Bromsa inte upp kaskivor med tryck fran sidan.
Elverkyget akaalld foras imatningsrikt- ningen. I annat fall finns risk for att det okontrolerattrycks ur skarspa- ret.
Vid kaping av profiler och fyrkantsrår lagg an kapskivan vid det minsta tvärsvittet.
Kapning av sten
Vid kaping i sten ordna med dammutsugning till den grad det beho.
Bär dammskyddsmask.
Elverktyget farnvandas endast for torrskärning/torslipning.
Använd für kapning av stenmaterial lampligast en diamant-kapskiva.
När en sugkapa används for kapning med styrslid 19 maste dammsugaren vara godkänd for utsugning av stendamm. Bosch erbjuder lampliga dammsugare.
Koppla pa elverktyget ochlag an det med styslads framre del mot arbeitsstyetck. Mata fram elverktyget med mattlig och en till materi alet anpassad hastiget.
När mycket härda material bearetas som t. ex. betong med hög kiselhaltkan diamantkapskivan overhettas och skadas. En gnistkrans som roterar kring diamantkapskivan arett yld-ligt tecken pa overhettning.
Avbryt i detta fall kapingen och lat diamantkapskivan for avkylning en kort stund gpa tomgang med hogsta varvta. Tydligt reducerad slopeffekt och en gnistbildning runtom skivan ar tecken pa att diamantkapskivan forlorat skarpan.
Genom korta skär i nitande material, t. ex. kalksandsten, kan diamantkapskivan Åter skärpas.
Statiska anvisiningar
Spar i barande vaggar bor utforas enligt standard DIN 1053 del 1 aller landsspecifika bestammelser.
Dessa foreskrifter sakfoljas. Planera kapsnitten i samrad med ansvarig fackman for statik, arkitekt eller entreprenor innan arbetet paborjas.
Underhäll och service
Underhalb och rengörng
Dra stickproppen ur nätuttaget innan arbeten utfors pa elverktyget.
Häll elverktyget och dess ventilationsöppninger rena für bra och sakert arbete.
Anvand under extrema betingelser om mojigt en utsugningsanlaggning. I dylya fall sca ventilationsoppingarna renblas asoft ochettfelstromskydd (FI) forkopplas.Vid bearbetning av metall kan damm samlas i elverktygets inre.Elverktygets skyddisolering kan forsamras.
Lagra och hantera tillbehoret med omsorg.
Om natsladden for bibehallande av verktygets sakerhet maste bytas ut, sca byte ske hos Bosch ell er n auktoriserad serviceverkatstad for Bosch-elverktyg.
Kundtjanst och anvandarradgivning
Kundservicen ger svar pa fragor betraffande reparation och underhall av producerk or ch reservdlar. Sprangskisser och information om reservdlar hitter du pa:
www.bosch-pt.com
Bosch anvandarradgivingsteamet hjalper garna vid fragor som galler va產品kter och tilbehör.
Angé alltid vid forfrägningar och reservdelsbeställningar det 10-siffriga produktnumret som finns pa elverktygets typskylt.
Svenska
Elverktyg. tillbehör och forpackning sca omhändertas pa miljövänligt satt for atervinning.
Slang inte elverktyg i hushallsavfall!
Endast for EU-länder:
Enligt europeiska direktivet 2012/19/EU for kasserade elektriska och elektroniska apparater och dess modifiering till nationell ratt maste obrukbara elverktyg omhanderas separat och pa miljovänligt sätt lammas in for atervinning.
