| Tipo di prodotto | Smerigliatrice angolare |
| Marca | Bosch |
| Modello | PWS 1300125 CE |
| Potenza nominale | 1300 W |
| Velocità di rotazione nominale | 11500 giri/min |
| Gamma di regolazione della velocità | 2800 - 11500 giri/min |
| Diametro max della mola | 125 mm |
| Filettatura del mandrino | M14 |
| Lunghezza max filettatura del mandrino | 22 mm |
| Peso (con impugnatura antivibrazione) | 2,4 kg |
| Classe di protezione | II (doppio isolamento) |
| Costante elettronica | Sì |
| Prereglaggio della velocità | Sì (manopola) |
| Avvio progressivo | Sì |
| Arresto in caso di contraccolpo | Sì |
| Protezione contro avvio accidentale | Sì |
| Protezione contro il sovraccarico | Sì |
| Limitazione della corrente di avviamento | Sì (consente funzionamento su 16 A) |
| Cappa di protezione per molatura | Inclusa |
| Cappa di protezione per taglio | Opzionale |
| Impugnatura supplementare | Inclusa (antivibrazione) |
| Manutenzione e pulizia | Pulire le feritoie di ventilazione, soffiare con aria compressa |
| Riparabilità | Servizio post-vendita Bosch |
Domande frequenti - PWS 1300125 CE BOSCH
Domande degli utenti su PWS 1300125 CE BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Macina caffè in formato PDF gratuitamente! Trova il tuo manuale PWS 1300125 CE - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PWS 1300125 CE del marchio BOSCH.
MANUALE UTENTE PWS 1300125 CE BOSCH
Itistrazion original
n Corsbronkelijke
gebruiksaanwijzing
da Original brugsanvisinng
svBruksaWeningI original
no Original driftsinstruk
II Akkurelat object
elPonruno aBwWxprnC
tr Original lglptmetalimat
ar
2
Deutsch. 6
English. Page 16
Francais. Page 25
Espanol .Pagina 36
Portugues. Pagina 46
Italiano . 56
Nederlands.. 67
Dansk. 77
Svenska Sida 86
Norsk. 95
Suomi. .Sivu 103
EAAyivka. 112
Türkce Sayfa 123
a1^2 + a2^2 342.0
6 | Deutsch
Deutsch
Sicherheitshinweise
Avverntenze generali di pericolo per elettroutensili
AVERTENZA
Leggere tutte le avvertenze di pe-ricolo e le istruzioni operative. In
caso di mancato rispetto delle avventenze di pericolò e delle istruzioni operativi si potrè creare il pericolò di scosse elettriche, incendi e/o incidenti gravi.
Conservare tutte le avventenze di pericolò e le istruzioni operative per ogni esigenza futura.
Il termine "elettroutensile"utilizzato nelle avventenze di pericolo si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciameto) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).
Sicurezza della postazione di lavoro
- Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate sono essere essere causi di incidenti.
Evitare d'impiegare l'elettROUTensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettROUTensili producono scintille che sono far inflammare la polvere o i gas. - Tenere lontani i bambini ed altri persone durante l'implego dell'elettROUTENSILE. Eventuali restrazioni potranno comportare la perdita del controlo sull'elettROUTENSILE.
Sicurezza elettrica
La spina di allacciamento alla rete dell'elettrotensile devese sere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina.Non impiegare spine adattatrici asieme ad elettrotensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamente, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo èesso a massa.
Custodire l'electroutensile al riparo alla pioggia o dall'umidita. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'electroutensile oppure per esrarre la spina alla presa di corrente. Non avvincare il cavo a fonti di calore, olio, spigoli tagliente e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggravati augmentano il rischio d'insorgenza di scosse elettriche.
Qualora si voglia useare I'elettROUTensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per I'impio all'esterno. L'uso di un cavo di prolunga omologato per I'impio all'esterno riduce il rischio d'insorgenza di scosse elettriche.
Qualora non fosse possibile evitare diutilizzare I'eletroutensile in ambiente umido,utilizzare un interruttore di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.
Sicurezza delle persone
É importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzato mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droge, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile più essere causa di gravi incidenti.
Italiano | 57
Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbiglia-mentation di protezione personale comme la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti.
Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'electroutensile sera spento. Tenendo il dito sopra l'interruttore nelle tra esporta l'elettroutensile oppre collegandolo all'alimentazione di corrente con l'interttrottre inserto, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
Prima di accendere l'electroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina vuo provocare seri incidenti.
Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in agli situazione. In quello modo è possible controllare meglio l'eeltroutensile in caso di situazioni inaspettate.
Indossare vestiti adeguati. Non indossare vestiti largh, ne portare bracciali e catinen. Tenere i capelli, i vestiti ed guanti lontani da pezioni in movimento. Vestiti lenti, gioieli o capelli lunghi potranno impigliari si pezioni in movimento.
In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere cui ridurre lo svilupparsi di situazioni pericolose dovve alla polvere.
Trattamento accurato ed uso corretto degli eletttroutensili
Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'etelettroutensile eschipitamente previsto per il caso. Con un elettrotensile adatto si lavora in modo migliorie e più sicuro nell'ambito della sua potenza di prestazione.
Nonutilizzare mai elettroutensili con interruttori difetosi. Unelettroutensile con l'interruttore rotto e pericoloso deve essere aggiustato.
Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessory oppure prima di posare la macchina al termino di un lavoro, estrarre sempre la spina alla presa della corrente e/o estrarre la batteriaricaricable. Tale precauzione evitera che Ielettrottensile possa essere messo in funzione involutariamente.
Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a personne che non siano abituate ad uso o che non abbiano letto le presenti struzioni. Gli elettroutensili sono machine pericolose quando vengono utilizzati da persona non dotate di sufficiente esperienza.
Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci slano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'implego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata molto accuramente.
Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno freuquentemente e sono più facili da condurre.
Utilizzare l'electrontensile, gli accessori optionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti struzioni. Così fatto, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettruttensili per usi diversi da quelli consentiti potra dar luogo a situazioni di pericolò.
Assistenza
Fare riparare l'eeltroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricamblo originali. In tale maniera potra essere salvaguardata la sicurezza dell'eeltroutensile.
Indicazioni di sicurezza per levigatrici angolari
Istruzioni di sicurezza generali per lavori di levigatura, levigatura con carta vetrata, lavori con spazzole metalliche e troncatura
Questo elettrotensile è previsto per essere utilizzato come levigatrice, levigatrice per carta a vetro, spazzola metallica e troncatrice. Attenersi ai tutte le avertenze di pericolo, istruzioni, rappresentazioni e dati si ricevono con l'elettrotensile. In caso di mancata osservanza delle seguenti istruzioni vi è il pericolo di provocare una scossa elettrica, disviluppare incendi e/o di provocare seri incidenti.
- Questo elettroutensile non è adatto per operazioni di lucidatura. Utilizzando l'electroutensile per applicazioni non espl密切amente previste per lo stesso, si vengono a sviluppare situazioni pericolose e si provocano incidenti.
Nonutilizzare nessunaccessorio che la casa costruttrice non abbia eschiplicitamente previsto e raccommando perthise elettroutensile. Il semplice fatto che un accessorio possa essere fissato al Vostro elettroutensile non è una garanzia per un impiego sicuro.
Il numero di giri ammesso dell'accessorio impiegato devesse esimino tanto alla quanto il numero massimo di giri riportato sull'elettroutensile. Un accessorio che gira più rapidamente di quando consentito più rompersi in varie pezioni e而在lanciato inntorno.
Il diametro esterno e lo spessore dell'accessorio montato devono corrispondere ai dati delle dimensioni dell'elettrotensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sare possibile schermarli oppure controlleda sufficienza.
58|Italiano
Accessori con filetto riportato devono essere adatti in modo preciso alla filettatura dell'alberino. Negli accessori che vengono montati tramite flangia, il diametro del foro dell'accessorio delve corrispondere al diametro di alloggiamento della flangia. Accessori che non vengono fissati in modo preciso all'elettrotensile non ruotano in modo uniforme, vibrano molto forte e sono provocare la perdita del controlo.
Non utilizzato mai portautensili od accessori danneggiati. Prima di agli utilizzo controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiate o crepature, che il platorello non sua soggetti ad incrimature, crepature o forte usura e che le spazzole metalliche non abbiano filli metallici allentati oppure rotti. Se I'elettroutensile oppure I'accessorio impiegato dovese sfuggire dalla mano e cadere, accertarsi che questo non abbia subito nessun danno oppure utilizzato un accessorio intatto. Una volta contollo tato e montato il portautensili o accessorio, far funzionare I'elettroutensile per la durata di un minuto con il numero massimo di giri avendo cura di teneri lontani e di impedire ancche altre persone presenti di avvincinarsi al portautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di quello periodo di prova.
Indossare abbiglamento di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi e il pericolo di perdere l'udito.
Avere cura di evitare che altre persone possano avvici-narsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbiglamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidentianche al di fuori della zona diretta di lavoro.
- Tenere l'apparecchio esclusivamente per le superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'accessorio potrebbeVenire a contatto con cavi elettrici nascosti oppure con il proprio cavo di rete. Il contatto con un cavo sotto tensione cui mettere nelle tensione andere parti metalliche dell'apparecchio, causando una scossa elettrica.
- Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si perde il controlo sull'elettroutensile vi è il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio più arrivare a toccare il portautensili o accessorio in rotazione.
Mai pogiare I'eletroutensile prima che il portautensili o I'accessorio impiegato non si sia fermato completa-mente. L'utensile in rotazione cui entrae in contatto con la superficie di appoggio facendoVi perdere il controllo sula macchina pneumatica.
Mai trasportare I'electroutensile perché questo dovesse essere ancora in funzione. Attraverso un contatto cassuale I'utensile in rotazione potrebbe fare presa sugli indumente oppure sui capelli dell'operaatore e potrebbe arrivare a ferire seriamente il corso dell'operaatore.
Pulire regolarmente le feritoe di ventilazione dell'elettroutensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo vuo provocare pericoli di origine elettrica.
Nonutilizzare mai l'elelettroutensile nelle vicinanze di materiali inflammabili. Le scintille posso far prendere fuoco quosti materiali.
Non utilizzare mai accessori che richiedano refrigeranti liquidi. L'utilizzo di acqua o di altri liquidi refrigeranti cui provocare una scossa di corrente elettrica.
Contraccolpo e relative avventenze di pericolo
Un contraccolpo e l'improvvisa reazione in seguito ad agganciamento oppure blocco di accessorio in rotazione come più essere un disco abrasivo, platorello, spazzola metallica ecc.. Agganciandi os oppure bloccandosi il portautensili o accessorio provoca un arreto improvisio della rotazione dello stesso. In quello caso l'operatore non è più in grado di controllare l'elettrottensile ed al punto di blocco si provoca un rimbalzo dello stesso che avviene nella direzione opposa a quella della rotazione del portautensili o dell'accessorio. Se p.es. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione più riranere impigliato provocando in quello modo una rottrura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall'operaore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibhe che le mole abrasive possanoanche rompersi. Un contraccolpo è la conclusione di un utilizzo non appropriato oppure non corretto dell'elettrottensile. Esso più essere evitato soltanto prendendo misure adatte di sicurezza come alla descrizione che segue.
- Tenere sempre ben saldo l'elettroutensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzato sempre l'impugnatura supplementare in modo da poter averve sempre il maggior controlo possibile su forze di contraccolpi oppure momenti di reazione che si sviluppano durante la fase in cui la macchina raggiunge il regime di piano carico. Prendendo appropriate misure di precauzione l'operaatore più essere in grado di tenero sotto controllo le forze di contraccolpo e quale di reazione a scatti.
Mai avvincare la propria mano alla zona degli utensili in rotazione. Nel corso dell'azione di contraccolpo il por
Italiano | 59
tautensili o accessorio potrebbe passare sulla Vostra mano.
Evitare di avvincini scon il proprio corpo alla zona in cui l'eeltroutensile viene mosso in caso di un contraccolpo. Un contraccolpo provoca uno spostamento improviso dell'elettroutensile che si sviluppa nella direzione opposa a quella della rotazione della mola abrasiva al punto di blocco.
Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc.. Avere cura di impedire che portautensillo o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L'utensile in rotazione ha la tendenza a rimanere Bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo.
Non utilizzato seghe a catena e neppure lame dentellate. Questo tipo di accessori provocano spesso un contraccolpo oppure la perdita del controlo sull'elettrotensile.
Particolari avventenze di pericolo per operazioni di levigatura e di troncatura
Utilizzare esclusivamente utensili abrasivi che siano esquisitamente ammessi per l'eletroutensile in dotazione e sempre in combinazione con la cuffia di protezione prevista per agli utensile abrasivo. Utensili abrasivi che non sono previsti per l'eletroutensile non sono essere sufficientemente schermati e sono insicuri.
Dischi abrasiviiegatiagomito devonoessere montati in modo tale che la loro superficie abrasiva non sporga iltei piano del bordo della cuffia di protezione.Un disco abrasivo montato in modo non corretto che sporge dal piano del bordo della cuffia di protezione non pue essere schermato sufficientemente.
La cuffia di protezione deve essere applicata in modo sicuro all'elettrotensile e deve essere regolata in modo tale da poter garantire il massimo possibile di sicurezza,questo significa che la parte dell'utensile abrasivo rivolta versuso I'operatore,deve essere ridotta al minimo possibile. La cuffia di protezione protege l'operatore da frammenti, da contatto accidentale con l'utensile abrasivo nonché da scintille che posso far prendere fuco ai vestiti.
- Utensili abrasivi possono essere utilizzati escludamente per le possibilità applicative espllicitamente raccomandate. P. es.: Mai esguire lavori di levigatura con la superficie laterale di un disco abrasivo da taglio diritto. Mole abrasive da taglio diritto sono previste per l'asportazione di materiale con il bordo del disco. Esercitando dei carichi laterali su quosti utensili abrasivi vi è il pericolo di romperli.
Per la mola abrasiva selezionata,utilizzare sempre flange di serraggio che siano in perfetto stato e che siano della corretta dimensione e forma. Flange adatte hanno una funzione di correto supporte della mola abrasiva riducendo il più possibile il pericolo di una rottra della mola abrasiva.E possibile che vi sia una differenza tra flange per mole abrasive da taglio diritto e flange per mole abrasive di altri tipo.
Nonutilizzare mal mole abrasive usurate previste per elettroutensili più grandi. Mole abrasive previste per elettroutensili più grandi non sono concepite per le maggiordi velocità di elettroutensili più piccoli e posso norempersi.

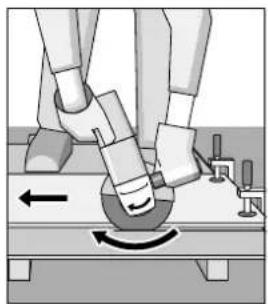

Ulteriori avventenze di pericololo specifiche per lavori di troncatura
Evitare di far bloccare il disco abrasivo da taglio diritto oppure di esercitare una pressione troppo alla. Non eseguire tagli eccessivamente profondi. Sottoponendo la mola da taglio diritto a carico excessivo se ne augmente la sollecitatione e la si rende maggiornente soggetta ad angolature improprie o a blocchi venendo così a creare il pericolo di contraccolpo oppure di rottrura dell'utensile abrasivo.
Evitare di avvinciniarsi alla zona anteriore o posteriore al disco abrasivo da taglio in rotazione. Quando l'operatore manovra la mola da taglio diritto nel pezzo in lavorazione in direzione opposa a quella della propria persona, cui capità che in caso di un contraccolpo il disco in rotazione faccia rimbalzare con violenza l'heetroutensile verso l'operatore.
Qualora il disco abrasivo da taglio diritto dovesse incepparsi oppure si dovesse interrompere il lavoro, spegnere l'elettroutensile e tenerlo fermo fino a quando Il disco si sera fermato completamente. Non tentare mai di estrarre il disco abrasivo dal taglio in esecuzione perché si potrebbe provocare un contraccolpo. Rilevare ed eliminare la causa per il blocco.
Mai rimettere l'elettroutensile in funzione fintanto cheesso si trovi allaore nel pezzo in lavorazione. Prima di continuare ad eseguire il taglio procedendo con la dovuta attenzione, attendere che il disco abrasivo da taglio diritto abbia raggiunto la massima velocità. In caso contrario è possible che il disco resti agganciato, sbalzi dal pezzo in lavorazione oppure provochi un contraccolpo.
Dotare di un supporto adatto pannelli oppure pezioni in lavorazione di dimensioni maggiori in modo da ridurre il rischlo di un contraccolpo dovuto ad un disco abrasivo da taglio diritto che rimane bloccato. Pezioni in lavorazione di dimensioni maggiori sono piegarsi sotto l'effetto del proprio peso. Provedere a munire il pezzo in lavorazione di supporti adatti al caso specifico si nelle vicinanze del taglio di troncatura che in quella del bordo.
Operare con particolare attenzione in caso di tagli dal centro da eseguire in pareti più esistenti oppure in alte parti non visibili. Il disco abrasivo da taglio diritto che inizia il taglio sul materiale vu provocare un contraccolpose dovesse arrivare a troncare condutture del gas o dell'acqua, linee elettriche oppure oggetti di altri tipo.
Avvertenze di pericolò specifiche per lavori di levigatura con carta vetro
Non utilizzare mai fogli abrasivi troppo grandi ma atteneri alleindicazioni del rispettivo produttore relative alle dimensioni dei fogli abrasivi. Fogli abrasivi che dovessero sporgere olettre il platorello posso provocare incidentioppure blocchi, strappidel fogli abrasivi oppure contraccolpi.
60|Italiano
Avvertenze di pericolospicfi che per lavori con spazzole metalliche
Tenere presente che la spazzola metallica perde pezioni di fili di ferroanche durante il comune impiego. Non sottoporre i fili metallici a carico troppo elevato esercitando una pressione troppo alta. Pezioni di fil di ferro espulsi in aria possono penetrare molto facilemente attraverso indumenti sottili e/o la pelle.
- Implegando una cuffla di protezione si impedisce che la cuffla di protezione e la spazzola metallica possano toc-carsi. I diametri delle spazze a disco e delle spazzola a tazza possono essereumentati atraverso forze di pressione etramite l'azione di forze centrifugali.
Ulterlori avverntenze di pericololo
Indossare degli occhiali di protezione.
Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgensi alla locale societa erogatrice. Un contatto con linee elettriche cui provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si cui create il pericolo di esplisioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica.
Se l'alimentazione di corrente viene interrotta p. es. a causa di mancanza di corrente oppure di estrazione della spina di rete, sbloccare l'interrottore di avvio/arresto e posizionarlo su arresto. In quello modo viene impedito un riavviamento incontratto.
Non toccare mole abrasive da sgrosso e taglio prima che le stesse si siano raffreddate. Durante il lavoro le mole diventano bollenti.
Assicurare il pezzo in lavorazione. Un pezzo in lavorazione cui è serese bloccato con sicurezza in posizione solo utilizzato un apposto dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
Descrizione del prodotto e caratteristica
Leggere tutte le avventenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potra create il pericolo di scosse elettriche, incendi e/o incidenti gravi.
Uso conforme alle norme
L'elettROUTENSILE è ideale per la troncatura, la sgrossatura e la spazzolatura di materiali metallici e materiali pietrosi sulla impiego di acqua.
Per la troncatura con abrasivo combinato devesse impiegata una cuffia de protezione speciale para la troncatura.
Durante la troncatura in materiali pietrosi e necessario providere ad una sufficiente aspirazione della polvere.
Con utensili abrasivi ammessi l'eeltroutensile poo essere utlizzato per la levigatura con carta vetrata.

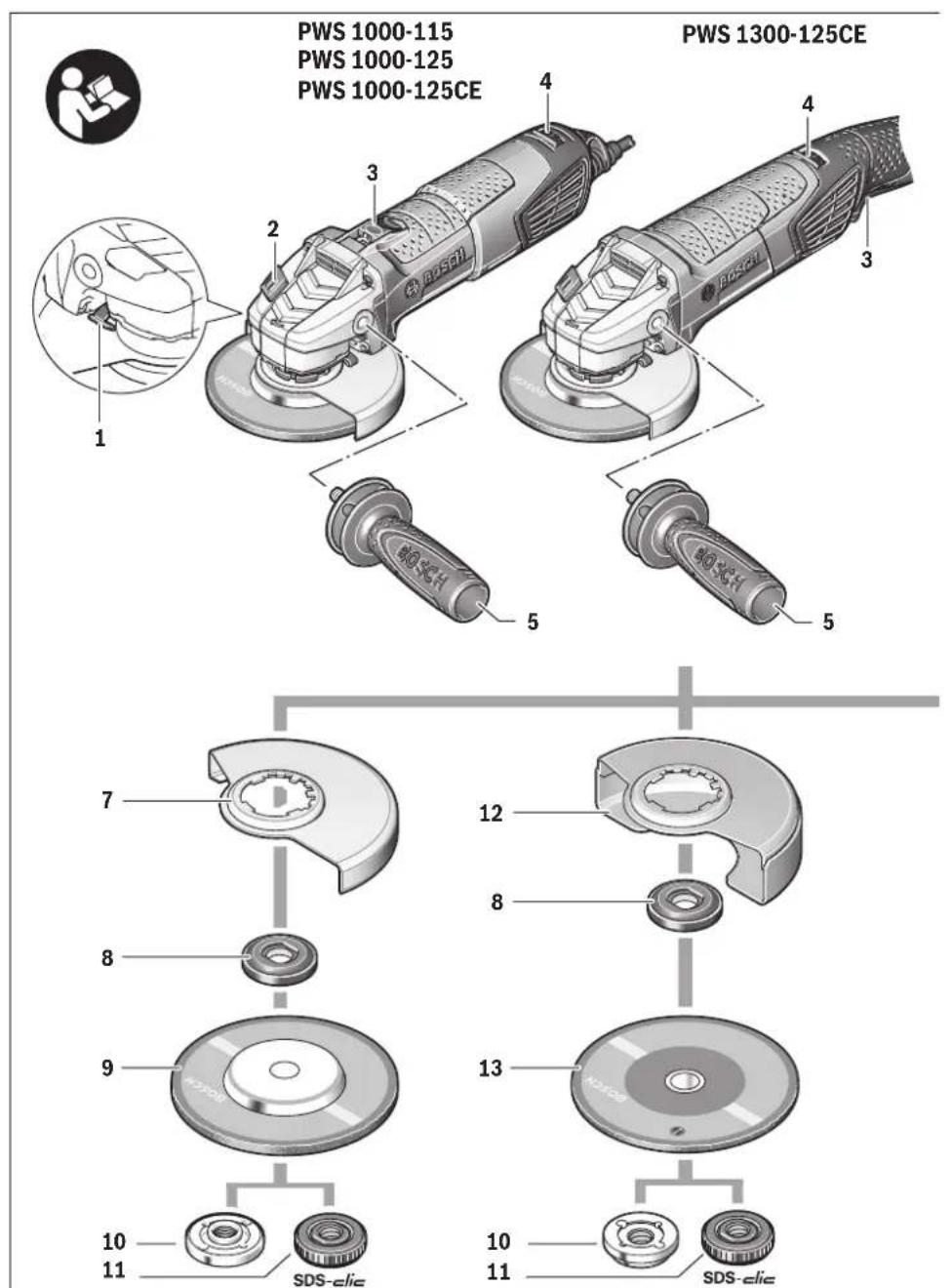

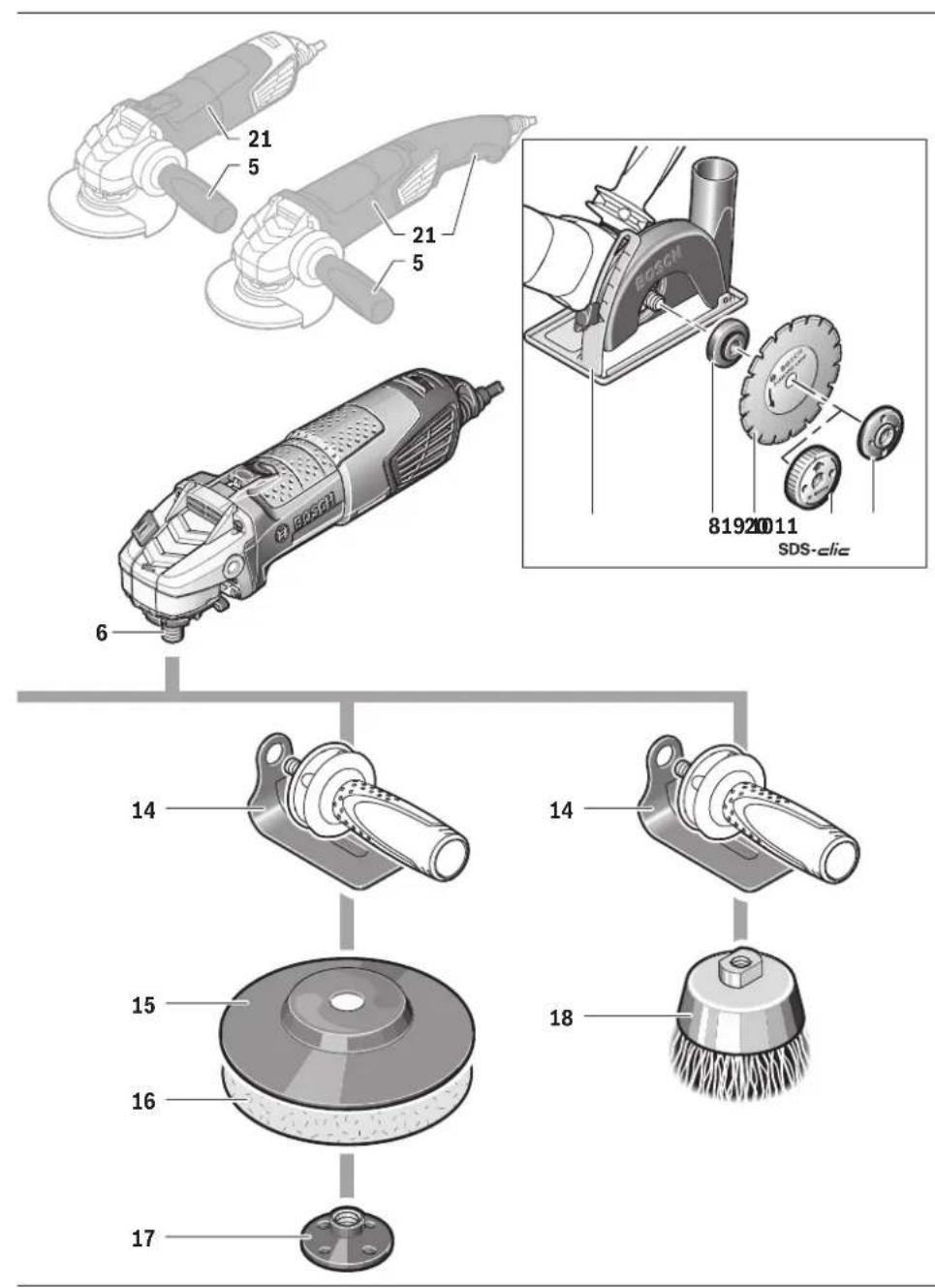

Componenti illustrati
La numerozione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.
1 Levetta di sblocco per cuffia di protezione
2 Tastodi bloccaggio dell'alberino

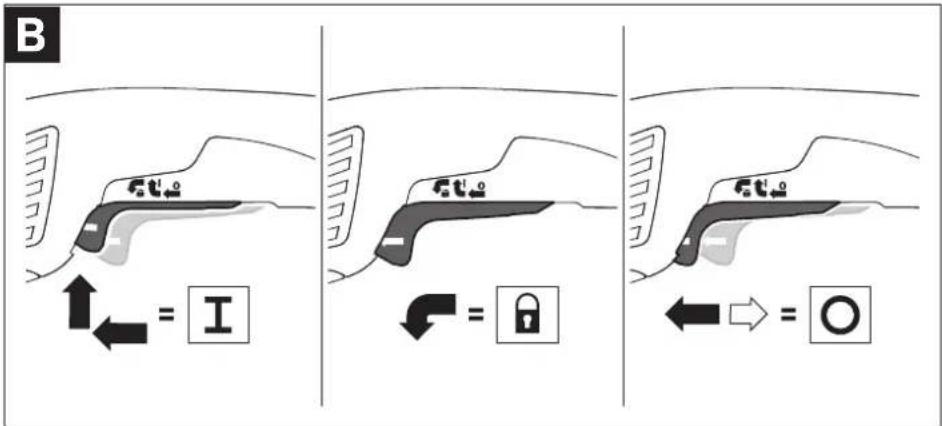

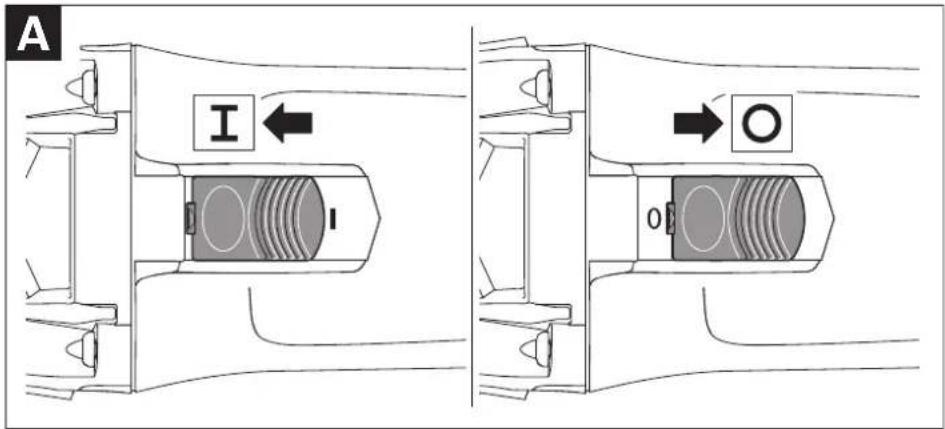

3 Interruttore di awio/arresto
4 Rotellina di selezione numero giri (PWS 1000-125 CE/ PWS 1300-125 CE)
5 Impugnatura supplementare (superficie di presa isolata)
6 Filettatura alberino
7 Cuffia di protezione per la levigatura
8 Flangia di alloggiamento
9 Mola*
10 Dado di serraggio

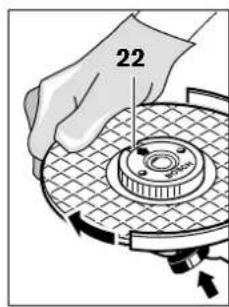

11 Dado di serraggio rapido SDS-clie
12 Cuffia di protezione per la troncatura
13 Mola da taglio
14 Protezione mano
15 Platorello in gomma
16 Foglio abrasivo
17 Dado cilindrico
18 Spazzola a tazza
19 Cuffia di aspirazione per la troncatura con slitta di guida
20 Mola da taglio diamantata*
21 Impugnatura (superficie di presa isolata)
'L'accorso ilustrato oppure descritto non è compreso nel volume di fornitura standard. L'accorso Completo è contento nel nostro programma accessori.
Italiano|61
Dati tecnici
| Levigatrice angolare PWS ... 1000-115/ | 1000-125 CE 1300-125 CE | |||
| 1000-125 | ||||
| Codice prodotto | 3603 ... CA2 6... CA2 8... CA2 9.. | |||
| Potenza nominale assorbita | W | 1 | 0 | 0 |
| Numero giri nominale | \( min^{-1} \) | 11000 | 11500 | 11500 |
| Campo di regolazione del numero di giri | \( min^{-1} \) | - | 2800 - 11500 | 2800 -11500 |
| max. diametro della mola abrasiva | mm 115/125 | 125 | 125 | |
| Filettatura dell'alberino portamola | M 14 | M 14 | ||
| max. lunghezza filettatura dell'alberino porta-mola | mm | 22 | 22 | |
| Limitatore di spunto alla partenza | - | ● | ||
| Constant Electronic | - | ● | ||
| Presezione del numero di giri | - | ● | ||
| Avviamento dolce | - | ● | ||
| Disinserimento del contraccolpo | - | ● | ||
| Protezione contro un riavviamento involontario | - | ● | ||
| Protezione contro il sovraccarico | - | ● | ||
| Peso in funzione della EPTA-Procedure01/2003 | ||||
| - con impugnatura supplementareantivibrazioni | kg | 2,2 | 2,1 | 2,4 |
| - con impugnatura supplementare standard | kg | 2,2 | 2,1 | 2,4 |
| Classe di sicurezza | \( \square/\Pi \) | \( \square/\Pi \) | \( \square/\Pi \) | |
Informazioni sulla rumorosità e sulla vibrazione
| Valori misurati per rumorosità rilevati conformmente alla norma EN 60745. | PWS ... 1000-115/1000-125 | 1000-125 CE | 1300-125 CE | |
| 3 603 ... CA2 6... CA2 8... CA2 9.. | ||||
| Il livello di rumore stimato A dell'apparechioammontà normalmente a | ||||
| Livello di pressione acustica | dB(A) | 90 | 90 | 93 |
| Livello di potenza sonora | dB(A) | 100 | 101 | 104 |
| Incertezza della misura K | dB | 3 | 3 | 3 |
| Usare la protezione acustica! | ||||
| Valori complessivi di oscillazione \( a_h \) (somma vet-ortiale delle tre direzioni) e incertezza della mi-sura K misurati conformmente alla normaEN 60745: | ||||
| Levigungata della superficie (sgrossatura): | ||||
| \( a_h \) | m/s2 | 7,0 | 8,0 | 13,0 |
| K | m/s2 | 1,5 | 1,5 | 1,5 |
| Levigungata con foglio abrasivo: | ||||
| \( a_h \) | m/s2 | 5,0 | 5,0 | 6,0 |
| K | m/s2 | 1,5 | 1,5 | 1,5 |
10101300
62|Italiano
Il livello di vibrazioni indicate nelle presenti istruzioni è stato rilevato seguito una procedura di misurazione conforme alla norma EN 60745 e più essere utilizzato per confrontare gli elettrotensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.
Il livello di vibrazioni indicate rappresenta gli impieghi principali dell'elettroutensile. Qualora l'eletroutensile venisse utilizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il livello di vibrazioni più diferire. Questo più aumento sensibilmente la sollecitationa da vibrazioni per l'intero periodo di tempo operativo.
Per una valutazione precise della sollecitatione da vibrazioni bisognerebbe considerare anc i tempi in cui l'apparechio è spento oppure è accesso ma non è utilizzato effettamente. Questo più ridurre chiaramente la sollecitatione da vibrazioni per l'intero periodo operativo.
Adottare misure di sicurezza supplementari per la protezione dell'operaore dal'effetto delle vibrazioni come p.e.s.: manutenzione dell'elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.
Dichiarazione di conformità C
Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle segunti nominative ed ai relativi documenti: EN 60745 in base alle prescrizioni delle direttive 2011/65/UE, 2004/108/CE, 2006/42/CE.
Fascicolo tecnico (2006/42/CE) presso: Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Henk Becker Helmut Heinzelmann
Montaggio del dispositivo di protezione
- Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.
Nota bene: Dopo una rottrura della mola abrasiva durante il funzionamento oppure in caso di danneggiamento dei dispositivi di alloggiamento sulla cuffia di protezione/sull'elettrotensile, l' elettrotensile deve essere inviato immediatamente al Servizio Assistenza Clienti, per quanto riguarda gli indirizzi vedi il paragrafo «Assistenza clienti e consulenza impieghi»,
Cuffia di protezione per la levigatura
Appicare la cuffia di protezione 7 sul supporto sull'elettrotensile fino a quando le camme codificatrici della cuffia di protezione coincidono con il supporto. Premere, tenendo contemporaneamente la levetta di sblocco 1.
Premere la cuffia di protezione 7 sul collare alberino fino a quando il collare della cuffia di protezione arrivava a poggiare alla flangia dell'eletttroutensile e ruotare la cuffia di protezione fino a farla inestare percettibilmente in posizione.
Adattare la posizione della cuffi di protezione 7 alle esigenze dell'operazione in corso. Spingere a tal fine la levetta di sblocco 1 verso l'alto e ruotare la cuffia di protezione 7 sulla posizione richiesta.
Regolare sempre la cuffia di protezione 7 in modo tale che tutte e 3 le camme rosse della levetta di sblocco 1 facciano presa nelle relative rientranze della cuffia di protezione 7.
Regolare la cuffia di protezione 7 in modo tale da impedire che si abbia una scia di scintille in direzione dell'operaatore.
La cuffia di protezione 7 deve poter essere girata soltanto attivando la levetta di sblocco 1! In caso contrario evitare assolutamente di continuare ad utilizzare l'elettroutensile e consegnarlo al Centro di Assistenza Clienti.
Notabene:Le camme codificatrici applicate alla cuffia di protezione 7 assicurano che all'elettroutensile possa essere montata soltanto una cuffia di protezione adatta.
Cuffia di protezione per la troncatura
Durante la troncatura con abrasivo combinato utilizzato se sempre la cuffia di protezione per la troncatura 12.
- Durante la troncatura in materiali pietrosi è necessario provedere ad una sufficiente aspirazione della polvere.
La cuffia di protezione per la troncatura 12 viene montata co me la cuffia di protezione per la levigatura 7.
Cuffia di aspirazione per la troncatura con slitta di guida La cuffia di aspirazione per la troncatura con slitta di guida 19 viene montata come la cuffia di protezione per la levigatura 7.
Impugnatura supplementare
Utilizzare il Vostro elettrotensile soltanto con l'impugnatura supplementare 5.
A seconda della posizione di lavoro che si preferisce, avvitare l'impugnatura supplementare 5 a destra oppure a sinistra dell'a testata ingranaggi.
Italiano | 63
Protezione mano
In caso di lavori con il platorello in gomma 15 oppure con la spazzola a tazza/spazzola piatta (a fili intrecciati)/disco lamellare, montare sempre la protezione per le mani 14.
Fissare la protezione per le mani 14 servendosi dell'impugnata supplementare 5.
Montaggio degli utensili abrasivi
Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.
Non toccare mole abrasive da sgrosso et taglio prima che le stesse si siano raffreddate. Durante il lavoro le mole divertano bollenti.
Pulire la fillettatura alberino 6 e tutti i componenti da montare. Per bloccare in posizione e sbloccare gli utensili abrasivi, premere il tasto di blocaggio dell'alberino 2 per bloccare l'alberino.
- Azionare il tasto di bloccaggio dell'alberino solo ed esclusivamente quando l'alberino è fermo. In caso contrario l'elettroutensile potrebbe subire dei danni.
Mola abrasiva da grosso et taglio
Tenere sempre in considerazione le dimensioni degli utensili abrasivi. Il diametro del foro delve correpondere perfettamente e alla giocchi alla flangia. Non utilizzare mai né riduzioni né adattatori.
Utilizzando mole da taglio diamantate, accertarsi che la frecciaindicante il senso di rotazione applicata sulla mola da taglio diamantata corrisponda al senso di rotazione dell'elettrotensile (vedere frecca indicante il senso di rotazione applicata sulla testata ingranaggi).
La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica.
Per il fissaggio della mola abrasiva da sgrosso e taglio avvitare il dato di serraggio 10 e stringerlo con la chiave a forcella.
Dopo il montaggio dell'utensile abrasivo verificare prima dell'accensione, se l'utensile abrasivo è montato in modo corretto e più essere girato perché impedimenti. Assicurarsi che l'utensile abrasivo non venga a contato con la cuffia di protezione o altre parti.
Nella flangia di supporto 8 è applicato intorno al collare di centraggio un elemento di plastica (o-ring). Se l'o-ring manca oppure è danneggiato, la flangia di supporto 8 deve essere assolutamente sostituita prima di proseguire con l'uso.
Disco lamellare
Per lavori con il disco lamellare montare sempre la protezione mano 14.
Platorello in gomma
Per lavori con il platorello in gomma 15 montare sem-pre la protezione mano 14.
La sequenza del montaggio è riportata sulla pagina con la rapresentazione grafica.
Avvitare il dato cilindrico 17 e stringerlo utilizzando la chiave a forcella.
Spazzola a tazza/spazzola piatta (a fili intrecciati)
Per lavori con la spazzola a tazza oppure la spazzola piatta (a fili intrecciati) montare sempre la protezione mano 14.
La sequenza del montaggio è riportata sulla pagina con la rappresentazione grafica.
La spazzola a tazza/spazzola piatta delve poter essere avvitata sulla fillettatura alberino in modo da aderire perfettamente alla flangia del mandrinro portamola alla fine dell'attacco alberino fillettato. Stringere bene la spazzola a tazza/spazzola piatta (a fili intrecciati) utilizzando una chiave fissa.
Dado a serraggio rapido SDS-clic
Per una sostituzione veloce dell'utensile abrasivo perché l'impiego di ulteriori attrezzi, al posto del dato di serraggio 10 è possibile utilizzato il dato di serraggio rapido 11.
- Il dato di serraggio rapido 11 deve essere utilizzato esclusivamente per le mole da taglio.
Utilizzato escludamente dadi di serraggio rapido 11 inatti ed in perfetto stato.
Avvitandolo, accertarsi che la parte su cui si trovano le scritte del dato di serraggio rapido 11 non Indichi verso il disco abrasivo; la freccia deveindicare verso la marcatura de positioningamento 22.
Premere il tasto di arresto alberino 2 in modo da bloccare l'alberino. Per stringere forte il dato di serraggio rapido, rotuire la mola abrasiva con forza in senso orario.
Un dato di serraggio rapido intatto ed avvitato a regola d'arte cui essere sbloccato manually girando in senso antiorario l'anello zigrinato.
Non cercare mai di sblocarea un dato di serraggio rapi do con una tenaglia ma utilizzare una chiave a forcella. Appicare la chiave a forcella come indicate nell'illustrazione.
64|Italiano

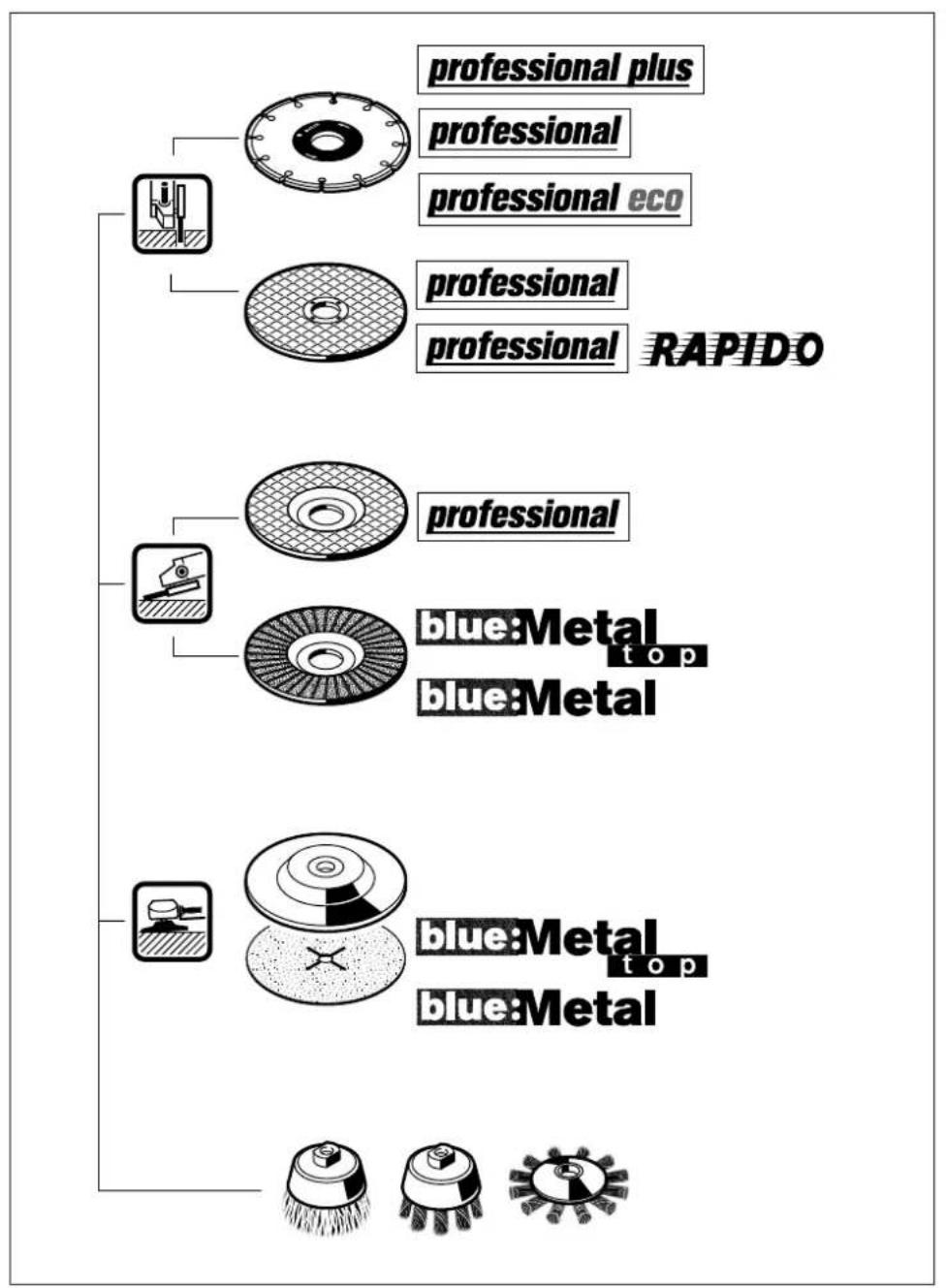

Utensili abrasivi ammessi
Posso nessereutilizzati tatti gli utensili abrasivi riportati nel le presenti Istruzioni per l'uso.
La velocità ammessa [min-1] oppure la velocità perimetrale [m/s] degli utensili abrasivi utilizzati devono corrispondere al minimo ai valori riportati nella tabella che segue.
Per quello motivo, tenere in considerazione il numero di giri consentito oppure la velocità periferica riportata sull'etichetta dell'utensile abrasivo.
max.
[mm]
D bd [min]
1] [m/s]
125622,21100080
125--1100080
7530M141100045
Rotazione della testata ingranaggi
Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.
E possiblo ruotare la testata ingrannaggi in seg-. menti di 90^ .In lo什麽 mode l'interruttore di avvio/arresto po esessere positionato, per casi operativi particolari, in una posizione di maneglio più favorevo,p.e. per lavori di troncatura con la cuffia di aspirazione con la slitta di guida 19 oppure per mancini.
Estrarre completeness le 4 viti. Operando con attenzione e sanza togliera alla cassa ruotare la testata ingranaggi sulla nuova posizione. Stringere di nuovo bene le 4 viti.
Aspirazione polvere/aspirazione trucolii
- Polveri e materiali come vernici contententi piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure finalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratoriè dell'operaatore oppure delle persone che si trovano nelle vicinanzhe.
Determine polveri comme polvere da legname di faggio o de quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contente
amiente devesseccere lavorato esclusivamente da personale specializzato.
- Utilizzare possibilmente un'aspirazione polvere adatta per il materiale.
- Provedere per una buona aerazione del posto di lavoro.
- Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.
Osservare le norme in vigore nel Vostro paese per i materiali da lavorare.
Evitare accumuli di polvere sul posto di lavoro. Le poleri si sono incendiare facilitamente.
Uso
Messa in funzione
Osservare la tensione di rete! La tensione della rete de- ve corrispondere a quella indicata sulla targhetta dell'elettroutensile. Gli elettroutensili con l'indicazione di 230V possono essere collegatianche alla rete di 220 V.
Utilizzando l'elettROUTensile con generatori mobili di corrente che non disponogo di sufficienti riservere di potenza o che non hanno un adatta regolazione di tensione con amplificazione della corrente di avviamento, è possible che durante la fase della messa in funzione si abbia un calo della potenza oppure un comportamento atipico.
Si prega di accertarsi che il generatore di corrente utilizzato corrisponda ai requisiti richiesti, in modo particulare per quanto riguarda la tensione e la frequenza di rete.
Accendere/spegnere
PWS 1000.. (vedi figura A)
Per accendere l'electroutensile, spingere l'interruttore avvio/ arresto 3 in avanti.
Per spagnere l'electroutensile rilasciare di nuovo l'interrutto re di avvio/arresto 3.
PWS 1300.. (vedi figura B)
Per accendere l'electroutensile, spingere in avant i'interrutore di avvio/arresto 3 e poi premerlo.
Per bloccarel'interrutture avvio/arresto 3 premere l'interrut- tore avvio/arresto 3 verso il basso nella parte anteriore, fino allo scatto in posizione.
Per spegnere l'elettroutensile rilasciare l'interruttore avvio/ arresto 3 oppure, quando è bloccato, premere l'interruttore avvio/arresto 3 nella parte posteriore brevamente verso il basso e rilasciarlo.
Per risparmiare energia accendere l'elettROUTensile solo se lo stesso viene utilizzato.
Prima di utilizzarli, controllare lo stato degli utensili abrasivi. L'utensile abrasivo deve essere montato perfettamente e deve poter ruotare liberamente. Eseguire una prova di funzionamento per almeno 1 minuto e sanza sottoporre a carico. Non utilizzato mai utensili abrasivi difettosi, ovalizzati oppure che vibrano. Utensili abrasivi difettosi sono andare in pezzi e creare il pericolo di incidenti.
Italiano|65
Disinserimento del contraccolpo (PWS 1000-125 CE/PWS 1300-125 CE)
KICK BACK STOP
In caso di caduta improvisa del numero di giri, p. es. blocaggio nel taglio di troncatura, la alimentazione di corrente al motore viene interrogata elettronically. Per la ripresa dell'exercizio rimettere l'interretturo di avvio/arresto 3 sulla posizione di spento e riaccendere l'eletroutensile.
Protezione contro un riavvamento involontario (PWS 1000-125 CE/PWS 1300-125 CE)
La protezione contro un riavimento involontario ha la funzione di impedire che l'electroutensile possa mettersi in movimento in maniera non controlla in seguito ad un'interruzione dell'alimentazione della corrente.
Per la ripresa dell'esercizio rimettere l'interruttore di avvio/arresto 3 sulla posizione di spento e riaccendere l'elettrotensile.
Limitatore di spunto alla partenza (PWS 1000-125 CE/ PWS 1300-125 CE)
Ilimitatore elettronico di spunto alla partenza ha la funzione di limitare la potenza durante la fase della messa in esercizio delle elettrottensile e permette l'utilizzo di un fusibile da 16 A.
Nota bene: Se subito dopo l'accensione l'elettROUTENSILE funziona al massimo numero di giri sono guasti il limitatore di spunto alla partenza, la protezione contro un riaviamamento involontario ed il disinserimento del contraccolpo. L'elettROUTENSILE devesse inovato immediamente al Servizio Assistenza Clienti, per quanto riguarda gli indirizzi vedi il paragrafo «Assistenza clienti e consulenza impieghi».
Constant Electronic (PWS 1000-125 CE/ PWS 1300-125 CE)
La Constant-Electronic mantiene la velocità di rotazione pressoché costante con corsa a vuoto e carico garantendo un'uniforme prestazione di lavoro.
Preselectione del numero di giri (PWS 1000-125 CE/PWS 1300-125 CE)
Tramite la rotellina per la selezione del numero giri 4 è possibile preselezionare la velocità richiestaanche durante la fase di funzionamento.
Leindicazioni riportate nella seguente tabella sono da considerare come valori consigliati.
| Materiale | Applicazione | Utensile accessorio | Posizione rotellina di regolazion |
| Metallo Rimozione vernice Foglio abrasivo 2 - 3 | |||
| Legname, metallo Spazzolare, eliminare ruggine | Spazzola a tazza, foglio abrasivo 3 | ||
| Metallo, materiale pietroso | Levigatura Mola abrasiva 4 - 6 | ||
| Metallo Lavori di sgrossatura Mola abrasiva 6 | |||
| Materialie pietroso | Troncatura | Disco abrasivo da taglio diritto e slitta di guida (La troncatura di materiale pietroso più essere realizazata esclusivamente utilizzatoanche la slitta di guida) | 6 |
Indicazioni operative
Attenzione quando si eseguono intagli in pareti portanti, cfr. paragrafo «Indicazioni relative alla statica».
- Bloccare il pezzo in lavorazione in modo adatto a meno cheesso non abbia di per se una stabilità sicura dovuta al proprio peso.
Non sottoporre l'elettROUTENSILE a carico tanto elevato da farlo fermare.
- Dopo un'elevata sollecitazione far funzionare l'elettrotensile ancora per alcuni minuti in funzionamento almino per raffreddare l'elettrotensile.
Non toccare mole abrasive da sgrosso et taglio prima che le stesse si siano raffreddate. Durante il lavoro le mole diventano bollenti.
Nonutilizzarelelettroutensileconunsupporto per la troncatura.
Lavori di sgrossatura
Mai utilizzare mole abrasive da taglio diritto per lavori di sgrossatura!
Con un'angolatura di regolazione da 30^ fino a 40^ si raggiungono i migliori risultati in caso di lavori di sgrossatura. Esercitando una pressione moderata, spostare l'elettroutensile da una parte all'altra. Questa procedura consente di evitare che il pezzo in lavorazione si scaldi troppo,ambi di colore e che si formino scanalature.
Disco lamellare
Tramite il disco lamellare (accessorio opzionale) è possible lavorare ancche superfici convesse e profilati.
I dischi lamellari hanno una durata considerevolmente più lunga, un livello minore di rumorosità e temperature di levigatura più basse di quello di mole abrasive tradizionali.
66 | Italiano
Troncatura di metallo
- Durante la troncatura con abrasivo combinato'utilitàre sempre la cuffia di protezione per la troncatura 12.
Eseguendo lavori di troncatura, avanzare moderamente ed adattando il movimento al materiale in elaborazione. Non esercitare nessuna pressione sulla mola da taglio, evitare angolature improprio e non oscillare.
Non cercare mai di frenare sottoponendo a pressione laterale mole abrasive da taglio che continuano a girare per inerzia.
Con l'elettroutensile si deve sempre operare con freesatura bidirezionale. In caso contrario vi è il pericolo che la macchina possa essere spinta in modo non controliato fuori della linea di taglio.
In caso di troncatura di profilie e tubi a sezione quadra, si consiglia di accostare l'utensile alla sezione più piccola.
Troncatura di materiale minerale
- Durante la troncatura in materiali pietrosi è necessario provedere ad una sufficiente aspirazione della polvere.
Indossare una maschera di protezione contro la polvere.
L'electroutensile più essereutilizzato esclusivamente per il taglio a secco/levigatura a secco.
Per la troncatura di materiali pietrosi utilizzare preferibilmente una mola da taglio diamantata.
Utilizzando la cuffia di aspirazione per la troncatura con slitta di guida 19, l'aspirapolvere per l'aspirazione della polvere minerale deve essere omologato. Bosch offre aspirapolveri adatti.
Avviare l'elettROUTENSILE
ed aplicarlo con la parte anteriore della slitta di guida sul pezzo in lavorazione. Spingere l'elettROUTENSILE avanzando moderamente ed adattando il movimento al materiale in elaborazione.
Troncando materiali particolarmente duri, p. es. calcestruzzo ad alto contento di ciottoli, la mola da taglio diamantata più surriscaldarsi e subire danni. Un evidente indizio per una tale situazione è quando una mola abrasiva da taglio diritto di diamante produce una corona di scintille.
In questo caso, interrompere l'opération di taglio e far girare brevamente la mola da taglio diamantata in funzionamento a vuoto ed al massimo della velocità in modo che possa raffreddarsi.
Una sensibile diminuzione dell'avanzamento di lavoro e la formazione di corona di scintille sono un chiaro indizio per una mola da taglio diamantata non più sufficientemente agli. Essaouldessere riaffilata essguendo dei previ tagli su materiale abrasivo come p. es. su arenaria calcare.
Indicazioni relative alla statica
Fessure in pareti portanti sono soggette alla norma DIN 1053 parte 1 oppure alle specifiche norme vigenti nel rispetto Pase.
E obblatorio attenersi a tali leggi e normative. Prima di iniziare a lavorare, consultare l'ingegnere calcoloresponsabile, l'architetto oppure la direzione responsablee dei lavori.
Manutenzione ed assistenza
Manutenzione e pulizia
Prima di qualunque intervento sull'elettROUTensile estrarre la spina di rete alla presa.
Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'eletttroutensile e le presi di ventilazione.
In caso di condizioni di impiego estreme utilizzare sempre un impianto di aspirazione. Soffiar secco sulle fe ritoie di ventilazione e preinstallare un interruttori de sicurezza per correnti di guasto (Fl). In caso di lavorazione di metalli è possible che si deposite polvere conductrice all'internale dell'elettroutensile. L'isolamento di protezione delle elettroutensile può essere preserne preguidatorio.
Conservare e trattare con cura l'accessorio.
Qualora si rendesse necessaria una sostituzione del cavo di collegamento, la stessa deve essere effettuata alla Bosch oppure da un centro di assistenza clienti autorizzato per elettroutensili Bosch per evitare pericoll per la sicurezza.
Assistenza clienti e consulenza impieghi
Il servizio di assistenza risponde alle Vostre domane relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concentri le parti di ricambio. Disegni in vista esploza ed informazioni relative alle parti di ricambio sono consultabili ancche sul sito:
www.bosch-pt.com
Il team Bosch che si occupa della consulenza impieghi vi aiutera in caso di domane relative ai nostri prodotti ed ai loro accessori.
In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettrotensile!
Nederlands | 67
Italia
Officina Elettrottensili
Robert Bosch S.p.A.
Corso Europa, ang. Via Trieste 20
20020 LAINATE (MI)
Tel.: (02) 3696 2663
Fax: (02) 3696 2662
Fax: (02) 3696 8677
E-Mail: officina.elettroutensili@it.bosch.com
Swizzera
Tel.: (044) 8471513
Fax: (044) 8471553
E-Mail: Aftersales-service@de.bosch.com
Smaltimento
Avviare ad un riciclaggio rispettotoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.
Non gettare elettroutensili dismessi tra i rifiuti domestici!
Solo per i Paesi della CE:
Conformamente alla norma della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettrotensili diventati inservibili devono essere raccolti separatamente ed
essere inviati ad una riutilizzazione ecologica.
Conogi riserva di modifiche tecniche.
Nederlands
g auiu jssd yj uusic lal Jusiuuuiu uuaa ouiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuuiuui
jull jayaggl elao psswLg, aalpI gaiyolaiall jull jayaggl elao psswI n. caiaiol. ayjlll oall jia
