Produkttyp	Winkelschleifer
Marke	Bosch
Modell	PWS 1300125 CE
Nennleistung	1300 W
Nenndrehzahl	11500 U/min
Drehzahlbereich	2800 - 11500 U/min
Max. Schleifscheibendurchmesser	125 mm
Spindelgewinde	M14
Max. Spindelgewindelänge	22 mm
Gewicht (mit Anti-Vibrationshandgriff)	2,4 kg
Schutzklasse	II (Doppelisolierung)
Konstantelektronik	Ja
Drehzahlvorwahl	Ja (Rändelrad)
Sanftanlauf	Ja
Kickback-Stopp	Ja
Wiederanlaufschutz	Ja
Überlastschutz	Ja
Anlaufstrombegrenzung	Ja (ermöglicht Betrieb an 16 A)
Schutzhaube für Schleifen	Inklusive
Schutzhaube für Trennschleifen	Optional
Zusatzhandgriff	Inklusive (Anti-Vibration)
Wartung und Reinigung	Lüftungsschlitze reinigen, mit Druckluft ausblasen
Reparierbarkeit	Bosch Kundendienst

Häufig gestellte Fragen - PWS 1300125 CE BOSCH

Wie wechsle ich die Schleifscheibe?

Trennen Sie das Gerät vom Netz, drücken Sie die Spindelarretierung (2) zum Blockieren der Spindel, lösen Sie dann die Spannmutter (10) mit dem Stiftschlüssel. Ersetzen Sie die Scheibe und ziehen Sie die Mutter wieder fest.

Wie stelle ich die Drehzahl ein?

Verwenden Sie das Drehzahlvorwahlrad (4) am Gerät. Drehen Sie es, um die für die Anwendung geeignete Drehzahl zu wählen (z.B. Position 1-3 für Schleifen, 4-6 für Trennschleifen).

Welche Sicherheitshinweise sind wesentlich?

Tragen Sie eine Schutzbrille, eine Staubmaske und einen Gehörschutz. Stellen Sie sicher, dass der Arbeitsbereich sauber und gut beleuchtet ist. Tragen Sie keine weite Kleidung.

Wie verwende ich die Schutzhaube für Trennschleifen?

Montieren Sie die für Trennschleifen spezifische Schutzhaube (12) auf die gleiche Weise wie die Schleifhaube. Sie ist beim Trennen mit gebundenen Schleifmitteln obligatorisch.

Was tun bei Blockieren des Werkzeugs?

Wenn die Scheibe blockiert, schalten Sie das Gerät aus und warten Sie den vollständigen Stillstand der Schleifscheibe ab, bevor Sie die Scheibe entfernen. Überprüfen Sie auf Beschädigungen.

Wie reinige ich den Winkelschleifer?

Trennen Sie das Gerät vom Netz. Blasen Sie regelmäßig Druckluft durch die Lüftungsschlitze, um Metallstaub zu entfernen. Reinigen Sie das Gehäuse mit einem trockenen Tuch.

Was ist die Funktion 'Constant-Electronic'?

Die Constant-Electronic hält die Drehzahl auch unter Last konstant, was eine gleichmäßige Leistung und bessere Arbeitsqualität gewährleistet.

Wie setze ich nach einem ungewollten Stopp zurück?

Stellen Sie den Ein-/Ausschalter auf Aus-Position, schalten Sie das Gerät dann wieder ein. Der Wiederanlaufschutz verhindert einen automatischen Neustart nach einem Stromausfall.

Kann das Werkzeug ohne Zusatzhandgriff verwendet werden?

Nein, der Zusatzhandgriff (5) muss immer montiert sein, um eine optimale Kontrolle zu gewährleisten und das Verletzungsrisiko bei Rückschlag zu verringern.

Wo finde ich Ersatzteile und Kundendienst?

Besuchen Sie die Website www.bosch-pt.com für Explosionszeichnungen und Ersatzteile. Kontaktieren Sie den Bosch-Kundendienst unter 0811360122 oder per E-Mail an [e-mail].

BEDIENUNGSANLEITUNG PWS 1300125 CE BOSCH

de Originalbetriebsanleitung

en Original Ins

Innatie originale

es Manual original

pt Manual original

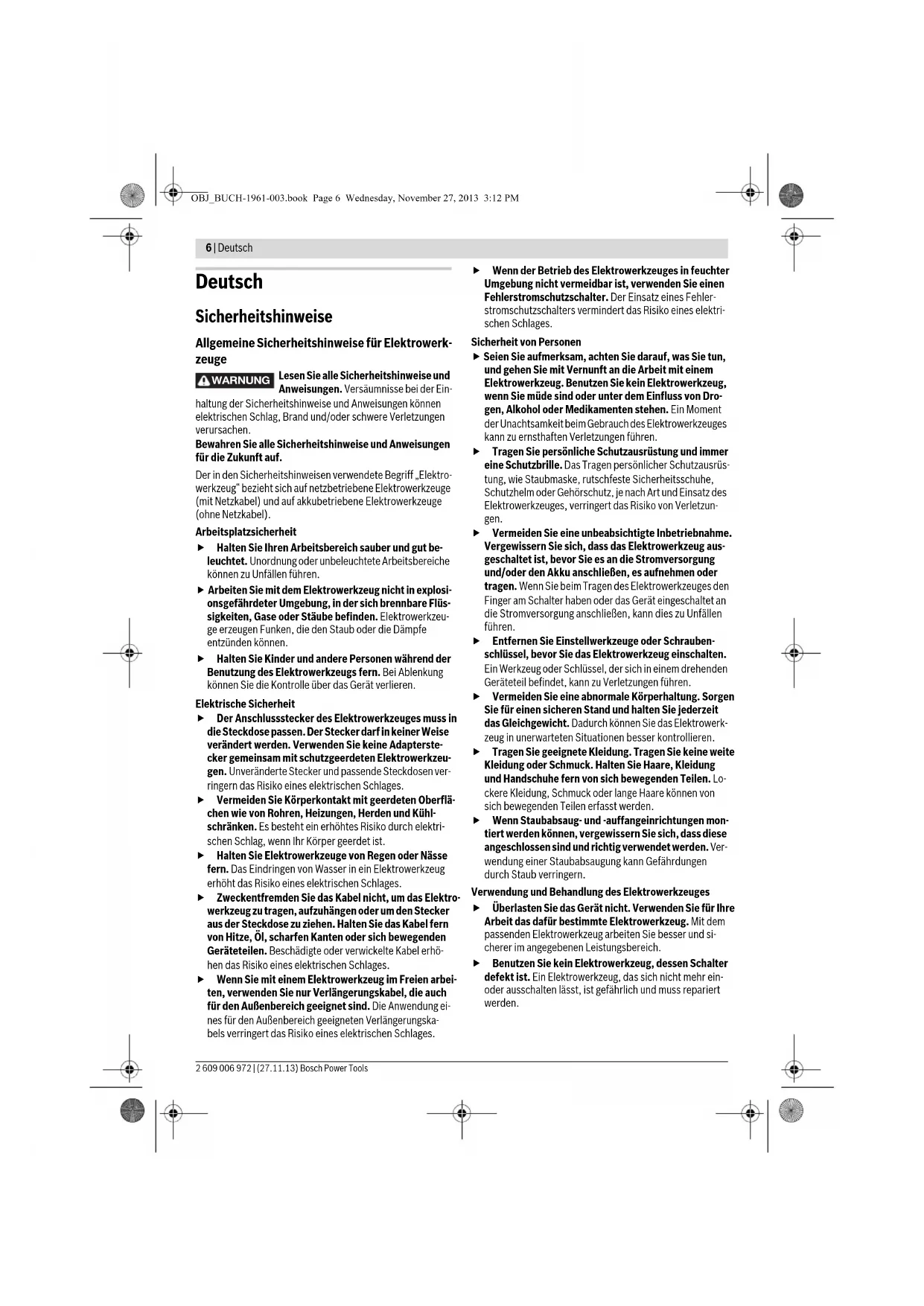

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WANUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Ein

haltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitsinweisen verwendete Begriff „Elektrowkeug" bezieht sich auf netzbetriebene Elektrowerkeuge (mit Netzkel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkel).

Arbeitsplatzsicherheit

Halten Sie ihren Arbeitsbereich sauber und gut beleucht. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dampfe entzünden können.
Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerat verlieren.

Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeugees muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveranderte Stecker und passende Steckdosen ver-ringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kuhl-schränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringget das Risiko eines elektrischen Schlages.

Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutszalter. Der Einsatz eines Fehlerstromschutszalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mühde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikanten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschalte an die Stromversorgung anschreiben, kann dies zu Unfallen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
- Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektronwerkzeug in unerwarteten Situationen better kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und-auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährduren durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeuges

Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerzeug. Mit dem passenden Elektronwerzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkeug, das sich nicht mehr ein oder ausschalten lasst, ist gefährlich und muss repariert werden.

Deutsch|7

Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Elektrowerkzeugees.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzten, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfait. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Vièle Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeuge.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorg-fältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge uw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Service

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa-rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Winkelschleifer

Gemeinsame Sicherheitschinweise zum Schleifen, Sandpapierschleifen, Arbeitsen mit Drahtbürsten und Trennschleifen

Dieses Elektrowerkzeug Ist zu verwenden als Schleifer, Sandpapierschleifer, Drahtbürste und Trennschleifmaschine. Beachten Sie alle Sicherheitschinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommt.
- Dieses Elektrowerkzeug ist nicht geeignet zum Polieren. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, konnen Gefährdungen und Verletzungen verursachen.
Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für diesen Elektronerkzeug vorgesehen und empfohl wurden. Nur weil Sie das Zubehör an Ihrem Elektronerkzeug befestigten können, garantiert das keine sichere Verwendung.
Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehor, das sich

schneller als zulässig dreht, kann zerbrechen und umherfliegen.

Auendurchmesser und Dicke des Einsatzwerkzeugeus * 們 ** den Maangaben Ihres Elektrowerkzeuges entsprehen. Falsch bemessene Einsatzwerkzeuge konnen nicht ausreichend abgeschirmt oder kontrolliert werden.
Einsatzwerkzeuge mit Gewindeeinsatz müssen genau auf das Gewinde der Schleifspindel passen. Bei Einsatzwerkzeugen, die mittels Flansch montiert werden, muss der Lochdurchmesser des Einsatzwerkzeuges zum Aufnahmedurchmesser des Flansches passen. Einsatzwerkzeuge, die nicht genau am Elektrowerkzeug befestigt werden, drehen sich ungleichmäßig, vibrierten sehr stark und konnen zum Verlust der Kontrolle führen.
Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleib oder starke Abnutzung, Drahtbürsten auf lose oder gebroneche Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und laden Sie das Elektrowerkzeug eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brenchenmeist in dieser Testzeit.
Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgeschichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschürze, die keine Schleif- und Materialpartikel von Ihnen fernhalt. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschieden Anwendungen entstehen. Staub-oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lauterm Lärn ausgesetzt sind, können Sie einen Horverlust erleiden.
Achten Sie bei anderen Personen auf sicheren Abstand zu ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, mussersonliche Schutzausrüstung trag. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge könnenwegliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
Halten Sie das Gerät nur an den isolierten Grifflächen, wenn Sie Arbeiteten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.

8 | Deutsch

Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug vollig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihr Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden, und das Einsatzwerkzeug sich in ihren Körper bohen.
Reinigen Sie regelmäß die Lüftungsschlitze ihrer Elektrowerkeuzugs. Das Motorgebäle zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
Verwenden Sie das Elektrowerkzeug nicht in der Nähne brennbarer Materialien. Funken können diese Materialien entzünden.
Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kuhlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kuhlmitteln kann zu einem elektrischen Schlag führen.

Rückschlag und entsprechende Sicherheitshinweise

Ruckschlag ist die plötzliche Reaktion infolge eines hakenen oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abruten Stop des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtigung des Einsatzwerkzeugs an der Blockierstelle beschleunigt. Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Ruckschlag verursuchen. Die Schleifscheibe bewegt sich dann auf die Bedi-enperson zu oder von ihr weg, je nach Drehrichtigung der Scheibe an der Blockierstelle. Hierbei konnen Schleifscheiben auch brechen. Ein Ruckschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmahmen, wie nachfolgend beschrieben, verhindert werden.
Halten Sie das Elektrowerkzeug gut fest und bringen Sie ihren Körper und ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfängen können. Verwenden Sie immer den Zusammengriff, falls vorhanden, um die großtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
- Bringen Sie ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über ihre Hand bewegen.
Meiden Sie mit ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektronerkzeug in die Richtung entgegenesgetzt zur Bewegung der Schlefscheibe an der Blockierstelle.

Arbeiten Sie besonderss vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkeuge vom Werkstuck zurückprallen und verklemmen. Das rotierende Einsatzwerkezeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.
Verwenden Sie kein Ketten- oder gezahnten Sägeblatt. Solche Einsatzwerkzeuge verursachen möglich einen Rüschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Besondere Sicherheitshinweise zum Schleifen und Trennschleifen

Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, konnen nicht ausreichend abgeschirmt werden und sind unsicher.
Gekropfte Schleifscheiben müssen so montiert werden, dass ihre Schleiffläche nicht über der Ebene des Schutzhaubenrandes hervorstehen. Eine unsachgemäß montierte Schleifscheibe, die über die Ebene des Schutzhaubenrandes hinausragt, kann nicht ausreichend abgeschirmt werden.
Die Schutzhaube muss Sicher am Elektrowerkzeug angebracht und für ein Höchstmaß an Sicherheit so eingestellt sein, dass der kleinstmögliche Teil des Schleifkorpers offen zur Bedienperson zeigt. Die Schutzhaube hilft, die Bedienperson vor Bruchstücken, zufälligem Kontakt mit dem Schleifkorper sowie Funken, die Kleidung entzüden können, zu schätzen.
Schleifkörperoridae der empefohlenen Einsatzmoglichkeiten verwendet werden. Z.B.: Schleifen Siie mit der Seitenflache einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkorper kann sie zerbrechen.
Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Große und Form für die von Ohnen gewählte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringn so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterschieden.
Verwenden Sie keine abgenutzten Schleifscheiben von großeren Elektrowerkzeugen. Schleifscheiben für groß Bere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und konnen brechen.

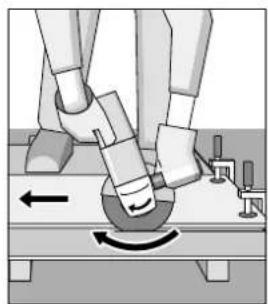

Weitere besondere Sicherheitshinweise zum Trennschleifen

Vermeiden Sie ein Blockierden der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermögliche tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöhten deren Beanspruchung und die Anfälligkeit zum Ver

Deutsch|9

kanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.

Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstuck von sich wegewegen, kann im Falle eines Rückschlags das Elektronwerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.
Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbremen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie Nie, die noch laufende Trennscheibe aus dem Schnitt zuziehen, sonst kann ein Rückschlagerfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.
Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennischebeir sthe volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstuck springen oder einen Ruckschlag verursachen.
Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. GroBe Werkstücks konnen sich unter ihrem eigenen Gewicht durchbügen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und bzw sowohl in der Höhe des Trennschnitts als auch an der Kante.
Seien Sie besonderss vorsichtig bei, Tschenschritten in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursa-chen.

Besondere Sicherheitshinweise zum Sandpapierschleifen

Benutzen Sie keine überdimensionierten Schleifblätter, sondern befolgen Sie die Herstellerangaben zur Schleifblattgroße. Schleifblätter, die über den Schleiftelher hinausragen, konnen Verletzungen verursachen sowie zum Blockieren, Zerreßen der Schleifblätter oder zum Rückschlag führen.

Besondere Sicherheitshinweise zum Arbeitsen mit Drahtbürsten

Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verflit. Überlasten Sie die Drahte nicht durch zu hohen Anpressdruck. Wegflegende Drahtstücke konnen sehr leicht durch dünne Kleidung und/oder die Haut dringen.
Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren konnen. Teller- und Topfürsten konnen durch Anpressdruck und Zentrifugalkräfte他们的 Durchmesser vergroßern.

Zusätzliche Sicherheitshinweise

Tragen Sie eine Schutzbrille.

Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie dieörtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sach-beschädigung oder kann einen elektrischen Schlag verursachen.
Entriegeln Sie den Ein-/Ausschalter und bringen Sie hin in Aus-Position, wenn die Stromversorgung unterbrochen wird, z. B. durch Stromausfall oder Ziehen des Netzsteckers. Dadurch wird ein unkontrollierter Wiederanlauf verhindert.
Fassen Sie Schleif- und Trennscheiben nicht an, bevorsie abgekuhltd sind. Die Scheiben werden beim Arbeitsenaehrheits.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist Sicherer gehalten als mit ihrer Hand.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitschinweise und Anw
lewungen. Versaumnisse bei der Einhaltung
der Sicherheitsinweise und Anweisungen
kosten elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkeug ist bestimmt zum Trennen, Schruppen und Bürsten von Metall-und Steinwerkstoffen ohne Verwendung von Wasser.

Zum Trennen mit gebundenen Schleifmitteln muss eine spezielle Schutzhaube zum Trennen verwendet werden.

Beim Trennen in Stein ist für eine ausreichende Staubabsaugung zu sorgen.

Mit zulässigen Schleifwerkzeugen kann das Elektrowerkzeug zum Sandpapierschleifen verwendet werden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikeite.

1 Entriegelungshebel fur Schutzhaube
2 Spindel-Arretiertaste
3 Ein/Ausschalter
4 Stellrad Drehzahlvorwahl(PWS 1000-125 CE/PWS 1300-125 CE)
5Zusatzgriff (isolierteGrifflache)
6 Schleifspindel
7 Schutzhaube zum Schleifen

10 | Deutsch

8 Aufnahmeflansch
9 Schleifscheibe
10 Spannmutter

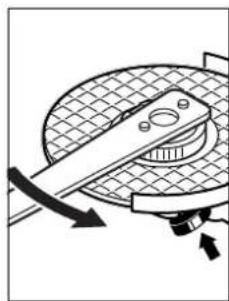

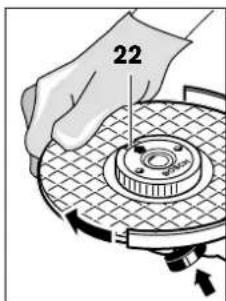

11 Schnellspannmutter SDS-clic
12 Schutzhaube zum Trennen
13 Trennsscheibe
14 Handschutz
15 Gummischleifteller

16 Schleifblatt
17 Rundmutter
18 Topfurste
19 Absaughaube zum Trennen mit Führungsschlitten
20 Diamant-Trennscheibe
21 Handgriff (isolierte Griffläche)

Abgebildetes oder beschriebenes Zubehor gehört nicht zum

Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Technische Daten

Winkelschleifer PWS ... 1000-115/		1000-125 CE 1300-125 CE
		1000-125
Sachnummer	3603 ... CA2 6... CA2 8... CA2 9..
Nennaufnahmeleitung	W	1	0	0
Nenndrehzahl	min-1	11000	11500	11500
Drehzahlinstellbereich	min-1	-	2800 - 11500	2800 - 11500
max. Schleifscheibendurchmesser	mm 115/125	125		125
Schleifspindelgewinde		M 14	M 14	M 14
max. Gewindelänge der Schleifspindel	mm	22	22	22
Anlaufstrombegrenzung		-	●	●
Konstantelektronik		-	●	●
Drehzahlvorwahr		-	●	●
Sanfianlauf		-	●	●
Rückschlagabschaltung		-	●	●
Wiederanlaufschutz		-	●	●
Überlastschutz		-	●	●
Gewicht entsprechend EPTA-Procedure01/2003
- mit vibrationsdämpfenden Zusammengriff	kg	2,2	2,1	2,4
- mit Standard-Zusatzgriff	kg	2,2	2,1	2,4
Schutzklasse		☐/II	☐/II	☐/II
Die Angaben *\$ gegen eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen *\#keiten diese An-gaben variieren.

Gerausch-/Vibrationsinformation

Messwerte für Gerausch ermittelt entsprechendEN 60745.	PWS ... 1000-115/1000-125		1000-125 CE	1300-125 CE
	3 603 ... CA2 6.. CA2 8.. CA2 9..
Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise
Schaldruckpegel	dB(A)	90	90	93
Schalleistungspegel	dB(A)	100	101	104
Unsicherheit K	dB	3	3	3
Gehörschutz/TRagen!
Schwingungsgesamtwerte ah (Vektorsummedreier Richtungen) und Unsicherheit K ermitteltentsprechend EN 60745:Oberflächenschleifen (Schruppen):
ah	m/s2	7,0	8,0	13,0
K	m/s2	1,5	1,5	1,5
Schleifen mit Schleifblatt:
ah	m/s2	5,0	5,0	6,0
K	m/s2	1,5	1,5	1,5

2609006972|27.11.13 Bosch Power Tools

Deutsch | 11

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektronwerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einsätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel representiert die haupt-sächlichen Anwendungen des Elektrowerkzeug. Wenn allerdings das Elektrowerkzeug fur andere Anwendungen, mit unter *}chiedlichen Zubehoren, mit abweichenden

Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwungsgspel abweichen. Dies kann die Schwungungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollen auch die Zeiten berücksichtigt werden, in denen das Gerat abgeschelt ist oder darüber lauf, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamtten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsabläufe.

Konformitätserklarung C

Wir erklaren in alleiniger Verantwortung, dass das unter "Technische Daten" beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 2011/65/EU, 2004/108/EG, 2006/42/EG.

Technische Unterlagen (2006/42/EG) bei: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen

Schutzvorrichtungen montieren

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Hinweis: Nach Bruch der Schleifscheibe während des Betriebs oder bei Beschädigung der Aufnahmevorrichtungen an der Schutzhaube/am Elektrowerkzeug, muss das Elektrwerkeug umgehend an den Kundendienst geschickt werden, Anschriften sieh Abschnitt, Kundendienst und Anwendungsberatung".

Schutzhaube zum Schleifen

Legen Sie die Schutzhaube 7 auf die Aufnahme am Elektrowerke. gezug, bis die Codiennocken der Schutzhaube mit der Aufnahme ubereinstimmen.Drucken und halten Sie damit den Entregelungshebel 1.

Drücken Sie die Schutzhaube 7 auf den Spindelhals bis der Bund der Schutzhaube am Flansch des Elektrowerkzeuges aufsitzt und drehen Sie die Schutzhaube, bis sie deutlich hörbar einrastet.

Passen Sie die Position der Schutzhaube 7 den Erfordernissen des Arbeitsganges an. Drücken Sie dazu den Entrielegungshebel 1 nach oben und drehen Sie die Schutzhaube 7 in die gewünschte Position.

Stellen Sie die Schutzhaube 7 stets so ein, dass alle 3 roten Nocken des Entregelungshebels 1 in die entsprichenden Aussparungen der Schutzhaube 7 eingreifen.

• Stellen Sie die Schutzhaube 7 so ein, dass ein Funkenflug in Richtung des Bedieners verhindert wird.

Die Schutzhaube 7arf sich nur unter Betatigung des Entregelungshebels 1 verdrehen lessen! Andernfalls darf das Elektrowerkzeug keinesfalls更为 benutz werden und muss dem Kundendienst übergeben werden.

Hinweis: Die Codienocken an der Schutzhaube 7 stellen sich, dass nur eine zum Elektrowerkzeug passende Schutzhaube montiert werden kann.

Schutzhaube zum Trennen

Verwenden Sie beim Trennen mit gebundenen Schleifmitteln immer die Schutzhaube zum Trennen 12.

Sorgen Sie beim Trennen in Stein für eine ausreichen de Staubabsaugung.

Die Schutzhaube zum Trennen 12 wird wie die Schutzhaube zum Schleifen 7 montiert.

Absaughabe zum Trennen mit Führungsschlitten

Die Absaughaube zum Trennen mit Führungsschlitten 19 wird wie die Schutzhaube zum Schleifen 7 montiert.

Zusatzgriff

Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zusatzgriff 5.

Schauben Sie den Zusammengriff 5 abhängig von der Arbeitsweise rechts oder links am Getriebekopf ein.

Handschutz

Montieren Sie fur Arbeitsen mit dem Gummischleiftel-ler 15 oder mit der Topbfurste/Scheibenburste/Facherschleifscheibe immer den Handschutz 14.

Befestigen Sie den Handschutz 14 mit dem Zusammengriff 5.

12 | Deutsch

Schleifwerkzeuge montieren

Ziehen Sie vor allen Arbeitsen am Elektrowerkzeug den Netzstecker aus der Steckdose.
Fassen Sie Schleif- und Trennscheiben nicht an, bevorsie abgekuhltd sind. Die Scheiben werden beim Arbeitsensehr heiB.

Reinigen Sie die Schleifspindel 6 und alle zu montierenden Teile.

Drucken Sie zum Festspannen und Lösen der Schleifwerkzeuge die Spindel-Arretiertaste 2, um die Schleifspindel festzehen.
Betätigten Sie die Spindel-Arretiertaste nur bei stillstehender Schleifspindel. Das Elektrowerkzeug kann sonst beschädigt werden.

Schleif-/Trennscheibe

Beachten Sie die Abmessungen der Schleifwerkzeuge. Der Lochdurchmesser muss zum Aufnahmeflansch passen. Verwenden Sie keine Adapter oder Reduzierstücke.

Achten Sie bei der Verwendung von Diamant-Trennscheiben daraufauf, dass der Drehrrichtungspfel auf der Diamant-Trennscheibe und die Drehrrichtung des Elektrowerkzeuges (siehe Drehrrichtungspfel auf dem Getriebekopf) übereinstimmen. Die Reihenfolge der Montage ist auf der Grafikseite ersichtlich.

Zum Befestigen der Schleif-/Trennscheibe schrauben Sie die Spannmutter 10 auf und spannen diese mit dem Zweilochschnitt.

Überprüfen Sie nach der Montage des Schleifwerkzeuges vor dem Einsatzen, ob das Schleifwerkzeug korrekt montiert ist und sich frei drehen kann. Stellen Sie richer, dass das Schleifwerkzeug nicht an der Schutzhaube oder anderen Teilen streift.

Im Aufnahmeflansch 8 ist um den Zentrierbund ein Kunststoffeil (O-Ring) eingesetzt. Fehlt der O-Ring oder ist er beschädigt, muss der Aufnahmeflansch 8 vor der Weiterverwendung unbedingt ersetzt werden.

Fächschleifscheibe

Montieren Sie für Arbeiten mit der Fächerschleif-scheibe immer den Handschutz 14.

Gummi-Schleifteller

Montieren Sie für Arbeiten mit dem Gummischleiftelter 15 immer den Handschutz 14.

Die Reihenfolge der Montage ist auf der Grafikseite ersichtlich.

Schrauben Sie die Rundmutter 17 auf und spannen Sie diese mit dem Zweilochschlüssel.

Topfbürste/Scheibenbüürste

Montieren Sie für Arbeiten mit der Topfbürste oder Scheibenbürste immer den Handschutz 14.

Die Reihenfolge der Montage ist auf der Grafikseite ersichtlich.
Die Topfbrüste/Scheibenbürste muss sich so welt auf die Schleifspindel schrauben lasen, dass sie am Schleifspindelflansch am Ende des Schleifspindelgewindes fest anliegt. Spannen Sie die Topfbrüste/Scheibenbürste mit einem Gabelschluss fest.

Schnellspannmutter SDS-clic

Zum einfahren Schleifwerkzeugwechsel ohne die Verwendung weiterer Werkzeuge konnen Sie anstatt der Spannmutter 10 die Schnellspannmutter 11 verwenden.

Die Schnellspannmutter 11 darf nur für Trennscheiben verwendet werden.

Verwenden Sie nur eine einwandfrei, unbeschädigte Schnellspannmutter 11.

Achten Sie beim Aufschrauben darauf, dass die beschrifte Seite der Schnellspannmutter 11 nicht zur Schleifscheibe zeigt; der Pfeil muss auf die Indexmarke 22 zeigen.

Drucken Sie die Spindel-Arretiertaste 2, um die Schleifspindel festzustellen. Um die Schnellspannmutter festzuziehen, drehen Sie die Schleifscheibe kraftig im Uhrzeigersinn.

Eine ordnungsgemäß befestigte, unbeschädigte Schnellspannmutter konnen Sie durch Drehen des Rändelrings entgegen dem Uhrzeiger-sinn von HandLOSE. Losen Sie eine festsitzende Schnellspannmutter nie mit einer Zange, sondern verwenden Sie den Zweilochschlussel. Setzen Sie den Zweilochschlussel wie im Bild gezeigt an.

Zulässige Schleifwerkzeuge

Sie konnen alle in dieser Betriebsanleitung genommen Schleifwerkzeuge verwenden.

Die zulässige Drehzahl [min-1] bzw. Umfangsgeschwindigkeit [m/s] der verwendeten Schleifwerkzeuge muss den Angaben in der nachfolgenden Tabelle mindestens entsprechen.

Beachten Sie deshalb die zulässige Drehzahl bzw. Umfangs-geschwindigkeit auf dem Etikett des Schleifwerkzeuges.

Deutsch | 13

max.

[mm]

Dbdmin

[mm]

0

1] [m/s]

125622,21100080

125--1100080

7530M141100045

Getriebekopfdrehen

Ziehen Sie vor allen Arbeitsen am Elektrowerkzeug den Netzstecker aus der Steckdose.

Sie konnen den Getriebekopf in 90^ Schritten drehen. Dadurch kann der Ein-/Ausschalter für besondere Arbeitsfälle in eine günstige Handhabungsposition gebracht werden, z. B. für Trennarbeiten mit der Absaughaube mit Führungs-schritten 19 oder für Linkshänder.

Drehen Sie die 4 Schrauben ganz Heraus. Schwenken Sie den Getriebekopf vorsichtig und ohne vom Gehäuse abzehmen in die neue Position. Ziehen Sie die 4 Schrauben wieder fest.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall konnen gesundheitsschädlich sein. Berühren oder Einatmen der Stäube konnen allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen.

Bestimme Stäube wie Eichen- oder Buchenstaub gelten als krebszerzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Materialarf nur von Fachleuten bearbeitet werden.

-Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung.
- Sorgen Sie für gute Belüftung des Arbeitsplatzes. - Es wird empfehlen, eine Atemschutzmaske mit Filter-klasse P2 zu tragen.

Beachtensie inHhemLandgultigeVorschriftenfur diezubearbeitendenMaterialien.

• Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden.

Betrieb

Inbetriebnahme

Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichne Elektrowerkzeuge können auch an 220 V betrieben werden.

Beim Betrieb des Elektrowerkzeuges an mobilen Stromerzeugern (Generatoren), die nicht über ausreichende Leistungsreserven bzw. über keine geeignete Spanningsregelung mit Anlaufstromverständigung verfügen, kann es zu

LeistungseinbuBen oder untypischen Verhalten beim Ein
schaltenkommen.
Bitte beachten Sie die Eignung des von Ihnen eingesetzten
Stromerzeugers, insbesondere hinsichtlich Netzspannung
und -frequenz.

Ein-/Ausschalten

PWS 1000... (siehe Bild A)

Schieben Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter 3 nach vorn. Um das Elektrowerkzeug auszuschalten, setzen Sie den Ein-/Ausschalter 3 los.

PWS 1300.. (siehe Bild B)

Schieben Sie zur Inbetriebnahme des Elektrowerkzeuge den Ein-/Ausschalter 3 nach vorn und drücken Sie him anschlieBend.

Zum Feststellen des Ein-/Ausschalters 3 drücken Sie den Ein-/Ausschalter 3 vorn herunter, bis er einrastet. Um das Elektrowerkzeug auszuschalten, setzen Sie den Ein-/Ausschalter 3 los bzw. wenn er arretiert ist, drucken S den Ein-/Ausschalter 3 kurz hinter herunter und halten him dann los.

Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur ein, wenn Sie es benutzen.

Überprüfen Sie die Schleifwerkzeuge vor dem Gebrauch. Das Schleifwerkzeug muss einwandfrei montiert sein und sich frei drehen konnen. Führn Sie einen Probelauf von mindestens 1 Minute ohne Belastung durch. Verwendten Sie keine beschädigten, unrunden oder vibrierenden Schleifwerkzeuge. Beschädigte Schleifwerkzeuge können zerbersten und Verletzungen verursachen.

Rückschlagabschaltung (PWS 1000-125 CE/ PWS 1300-125 CE)

Bei platzlichem Drehzahlabfall, z. B. Blockieren im Trennschnitt, wird die Stromzufahr zum Motor elektronisch unterbrochen. Zur Wiederinbetriebnahme bringen Sie den Ein-/Ausschalter 3 in die ausgeschalte Position und schalten das Elektrowerkzeug erneut ein.

14 | Deutsch

Wiederanlaufschutz (PWS 1000-125 CE/ PWS 1300-125 CE)

Der Wiederanlaufschutz verhindert das unkontrollierte Anlauf- fun des Elektrowerkzeuges nach einer Unterbrechung der Stromzufuhr.

Zur Wiederinbetriebnahme bringen Sie den Ein-/Ausschalter 3 in die ausgeschaltete Position und schalten das Elektrowerkzeug erneut ein.

Anlaufstrombegrenzung (PWS 1000-125 CE/ PWS 1300-125 CE)

Die elektronische Anlaufstrombegrenzung begrenzt die Leistung beim Einsatz des Elektrowerkzeuge und ermöglich den Betrieb an einer 16-A-Sicherung.

Hinweis: Lauf das Elektrowerkzeug sofort nach dem Einshalten mit voller Drehzahl, ist die Anlaufstrombegrenzung, der Wiederanlaufschutz und die Rückschlagabschaltung ausgefallen. Das Elektrowerkzeug muss umgehend an den Kundendienst geschickt werden, Anschriften siehe Abschnitt „Kundendienst und Anwendungsberatung".

Konstantelektronik (PWS 1000-125 CE/ PWS 1300-125 CE)

Die Konstantelektronik hält die Drehzahl bei Leerlauf und Last nahezu konstant und gewährleistet eine gleichmäßige Arbeitsleistung.

Drehzahlvorwahl (PWS 1000-125 CE/PWS 1300-125 CE)

Mit dem Stellrad Drehzahlvorwahr 4 können Sie die benöttigte Drehzahl auch während des Betriebs vorwahlen. Die Angaben in der nachfolgenden Tabelle sind empfohlene Werte.

Werkstoff	Anwendung	Einsatzwerkzeug	Position Stellrad
Metall Farbe entfernen Schleifblatt 2 - 3
Holz, Metall Bürsten, Entrosten Topfbürste, Schleifblatt 3
Metall, Stein	Schleifen	Schleifscheibe	4 - 6
Metall Schruppschleifen Schleifscheibe		6
Stein	Trennen	Trennscheibe und Führungsschlitten (Trennen von Gestein ist nur mit Führungsschlitten zulässig)	6

Arbeitshinweise

Vorsicht beim Schlitten in tragende Wände, siehe Abschnitt „Hinweise zur Statistik".
Spannen Sie das Werkstück ein, sofern es nicht durch sein Eigengewicht sicheren liegt.
Belasten Sie das Elektrowerkzeug nicht so stark, dass es zum Stillstand kommt.
Lassen Sie das Elektrowerkzeug nach starker Belastung noch eine Minute im Leerlauf laufen, um das Einsatzwerkzeug abzukühlen.
Fassen Sie Schleif- und Trennschelben nicht an, bevorsie abgekühlt sind. Die Scheiben werden beim Arbeitsensehr heiB.
Benutzen Sie das Elektrowerkzeug nicht mit einem Trennschleifstander.

Schruppschleifen

Verwenden Sie niemals Trennscheiben zum Schrupp-schleifen.

Mit einem Anstellwinkel von 30^ bis 40^ erhalten Sie beim Schruppschleifen das Beste Arbeitsergebnis. Bewegen Sie das Elektrowerzeug mit mäßigem Druck hin und her. Dadurch wird das Werkstück nicht zu heißt, verfürt sich nicht, und es gibt keine Rillen.

Fächschleifscheibe

Mit der Fächschleifscheibe (Zubehor) können Sie auch gewöblte Oberflächen und Profile bearbeiten.

Fächschleifscheiben haben eine wesentlich langere Lebensdauer, geringere Gerauschpegel und niedrigere Schleiftemperaturen als herkommliche Schleifscheiben.

Trennen von Metall

Verwenden Sie beim Trennen mit gebundenen Schleifmitteln immer die Schutzhaube zum Trennen 12.

Arbeiten Sie beim Trennschleifen mit mäbigem, dem zu bearbeitenden Material angepassten Vorschub. Üben Sie keinen Druck auf die Trennscheibe aus, verkanten oder ozillieren Sie nicht.

Bremsen Sie auslaufende Trennscheiben nicht durch seitlichen Gegendrücken ab.

Das Elektrowerkzeug muss stets im Gegenlauf gefuhr werden. Es besteht sonst die Gefahr, dass es unkontrolliert aus dem Schnitt gebrachte wird.

Beim Trennen von Profi- len und Vierkantrohren setzen Sie am besten am kleinsten Querschnitt an.

Trennen von Stein

Sorgen Sie beim Trennen in Stein für eine ausreichen de Staubabsaugung.

Deutsch | 15

Tragen Sie eine Staubschutzmaske.
Das Elektrowerkeugarf nur fur Trockenschnitt/Trockenschliff verwendet werden.

Verwenden Sie zum Trennen von Stein am besten eine Diamant-Trennscheibe.

Bei Verwendung der Absaughaube zum Trennen mit Führungsschlitten 19 muss der Staubsauger zum Absaugen von Steinstaub zugelassen sein. Bosch bietet geeignete Staubsauger an.

Schalten Sie das Elektrowerkzeug ein und setzen Sie es mit dem vorderen Teil des Führungssschlittens auf das Werkstück. Schieber Sie das Elektrowerkzeug mit mäßigem, dem zu bearbeitenden Material angepasstem Vorschub.

Beim Trennen besonderss harter Werkstoffe, z. B. Beton mit hohem Kieselgehalt, kann die Diamant-Trennscheibe überhitzen und dadurch beschädigt werden. Ein mit der Diamant-Trennscheibe umlaufender Funkenkranz weist deutlich darauf auf hin.

Unterbrechen Sie in thisem Fall den Trennvorgang und lessen Sie die Diamant-Trennscheibe im Leerlauf bei höchster Drehzahl kurze Zeit laufen, um sie abzukühlen.

Merklich nachlassender Arbeitsfortschnitt und ein umlaufender Funkenkranz sind Anzeichen für eine stumpf gewordene Diamant-Trennscheibe. Sie konnen diese durch kurze Schnitte in abrasivem Material, z. B. Kalksandstein, wieder scharen.

Hinweis zur Statik

Schlitze in tragenden Wänden unterliegen der Norm DIN 1053 Teil 1 oder länderspezifischen Festlegungen. Diese Vorschriften sind unbedingte einzahalten. Ziehen Sie vor Arbeitsbeginn den verantwortlichen Statiker, Architekten oder die zuständige Bauleitung zurate.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Halten Sie das Elektrowerkzeug und die Luftungs-schlitze sauber, um gut und sichere zu arbeiten.
Verwenden Sie bei extremen Einsatzbedingungen nach Möglichkeit immer eine Absauganlage. Blasen Sie die Lufungsschlitze früig aus und schalten Sie einen Fehlerstrom-(Fl-)Schutzschalter vor. Bei der Bearbeitung von Metalien kann sich leitfahiger Staub im Innern des Elektronwerkzeugs absetzen. Die Schutzsolierung des Elektronerkzeugs kann beeinträchtigt werden.

Lagern und behandeln Sie das Zubehör sorgfältig.

Wennein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienststell fur Bosch-Elektrowerkeuge auszufahren, um Sicherheitsgefahrungen zu vermeiden.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Its Fregen zu Reparatur und Wartung Ihres Produktssowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft ihren fremne bei Fragen zu unseren Produkten und deren Zubehor.

www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde.

www.1-2-do.com

In der Heimwerker-Community 1-2-do.com konnen Sie Produktstetter werden, Ideen sich malen oder sich mit anderen Heimwernkern austauschen.

www.dha.de, das komplette Service-Angebod der Deutschen Heimwerker Akademie.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingtdie 10-stellige Sachnummer laut Typenschilddes Elektrowerkzeuges an.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Unter www.bosch-pt.com konnen Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Kundendienst: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Anwendungsberatung: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Österreich

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Luxemburg

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

Entsorgung

Elektrowerkzeuge, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführten werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

16|English

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführter werden.

Änderungen vorbehalten.

English

Safety Notes

Elektrische verilgheit

Veiligkeit van Personen

Illustreredekomponenter

Ändringar für behälles.

Norsk

15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 20 20 20 20 20 20 20 20 20 20 20

JUJI 15c J

aJyjg j 100 u 1u g bllg 111111111111111111111111111111111111111111111

aui 21g. aJJI Uc laqio aaJJI uJgs

gbal/luuU

gall g9 galgln y. gll s c wlae gl 8 ggl aull llogl p xaiw 8. logll aoa

15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15

aabaaalgwwjll aagc jkjjll Jw w j 17 yssall algolll S

aJl/awjll/aaedJl 11111111111111

#

aLglljqjS

UaUJ

.
