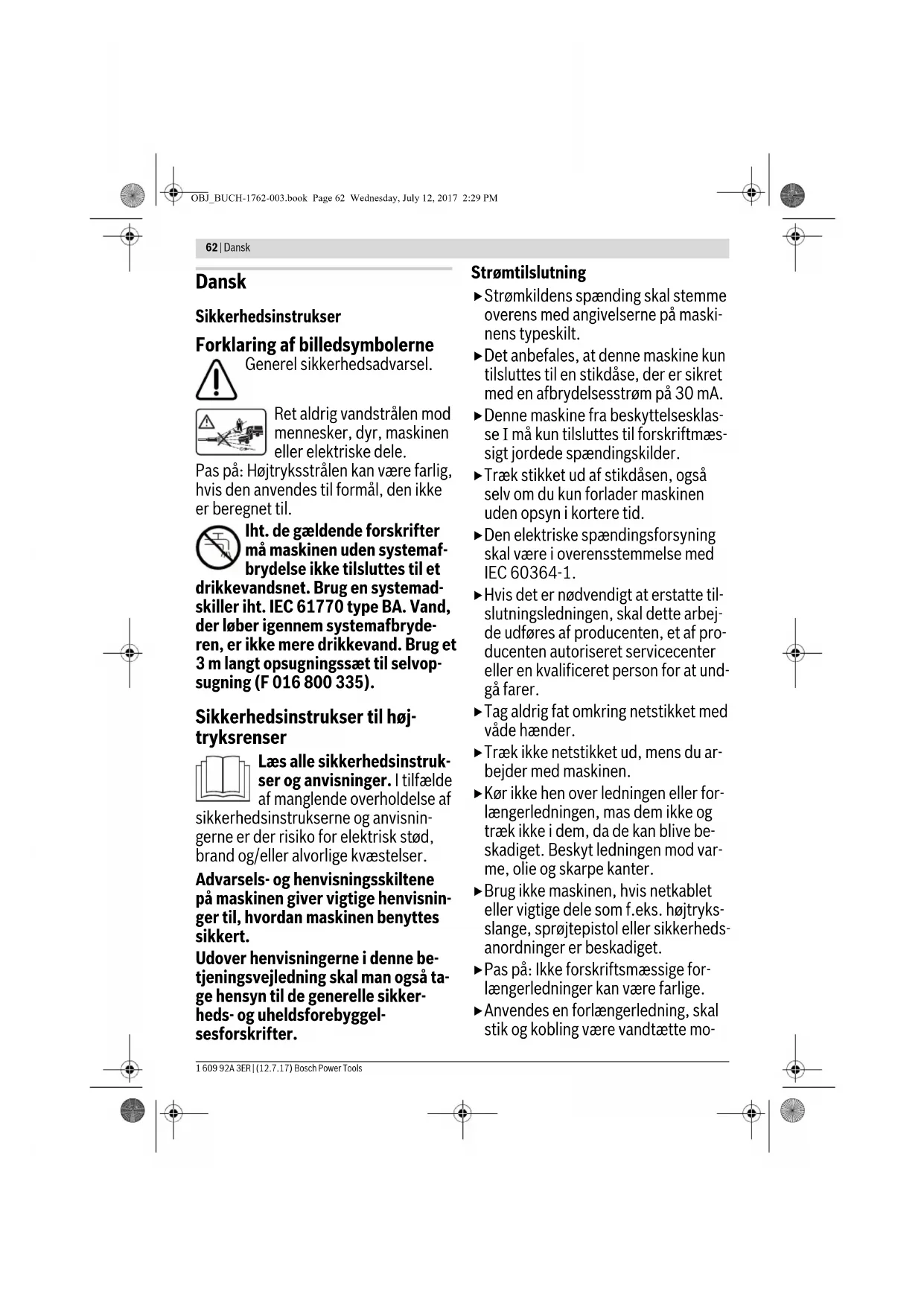

OBJ_BUCH-1762-003.book Page 61 Wednesday, July 12, 2017 2:29 PM62 | Dansk 1 609 92A 3ER | (12.7.17) Bosch Power Tools Dansk

Sikkerhedsinstrukser

Forklaring af billedsymbolerne

Generel sikkerhedsadvarsel.

Ret aldrig vandstrålen mod

mennesker, dyr, maskinen

eller elektriske dele.

Pas på: Højtryksstrålen kan være farlig,

hvis den anvendes til formål, den ikke

Iht. de gældende forskrifter

må maskinen uden systemaf-

brydelse ikke tilsluttes til et

drikkevandsnet. Brug en systemad-

skiller iht. IEC 61770 type BA. Vand,

der løber igennem systemafbryde-

ren, er ikke mere drikkevand. Brug et

3 m langt opsugningssæt til selvop-

sugning (F 016 800 335).

Sikkerhedsinstrukser til høj-

Læs alle sikkerhedsinstruk-

ser og anvisninger. I tilfælde

af manglende overholdelse af

sikkerhedsinstrukserne og anvisnin-

gerne er der risiko for elektrisk stød,

brand og/eller alvorlige kvæstelser.

Advarsels- og henvisningsskiltene

på maskinen giver vigtige henvisnin-

ger til, hvordan maskinen benyttes

Udover henvisningerne i denne be-

tjeningsvejledning skal man også ta-

ge hensyn til de generelle sikker-

heds- og uheldsforebyggel-

Strømkildens spænding skal stemme

tilsluttes til en stikdåse, der er sikret

med en afbrydelsesstrøm på 30 mA.

Denne maskine fra beskyttelsesklas-

se I må kun tilsluttes til forskriftmæs-

sigt jordede spændingskilder.

Træk stikket ud af stikdåsen, også

selv om du kun forlader maskinen

uden opsyn i kortere tid.

Den elektriske spændingsforsyning

skal være i overensstemmelse med

Hvis det er nødvendigt at erstatte til-

slutningsledningen, skal dette arbej-

de udføres af producenten, et af pro-

ducenten autoriseret servicecenter

eller en kvalificeret person for at und-

Tag aldrig fat omkring netstikket med

Træk ikke netstikket ud, mens du ar-

bejder med maskinen.

Kør ikke hen over ledningen eller for-

længerledningen, mas dem ikke og

træk ikke i dem, da de kan blive be-

skadiget. Beskyt ledningen mod var-

me, olie og skarpe kanter.

Brug ikke maskinen, hvis netkablet

eller vigtige dele som f.eks. højtryks-

slange, sprøjtepistol eller sikkerheds-

anordninger er beskadiget.

Pas på: Ikke forskriftsmæssige for-

længerledninger kan være farlige.

Anvendes en forlængerledning, skal

stik og kobling være vandtætte mo- OBJ_BUCH-1762-003.book Page 62 Wednesday, July 12, 2017 2:29 PMDansk | 63

Bosch Power Tools 1 609 92A 3ER | (12.7.17)

deller. Forlængerledningen skal have

et ledertværsnit, der svarer til det,

der er angivet i betjeningsvejlednin-

gen, og være beskyttet mod stænk-

vand. Stikforbindelsen må ikke ligge i

Skal stik skiftes på strømforsynings-

eller forlængerledninger, skal stænk-

vandsbeskyttelse og mekanisk stabi-

Følg forskrifterne fra dit lokale vand-

Skrueforbindelsen på alle tilslut-

ningsslangerne skal være tætte.

Maskinen bør aldrig tilsluttes til en

drikkevandsforsyning uden tilbage-

strømningsventil. Vand, der er strøm-

met gennem tilbagestrømningsventi-

len, anses som vand, der ikke kan

Højtryksslangen må ikke være beska-

diget (eksplosionsfare). Højtryks-

slangen skal udskiftes med det sam-

me, hvis den er beskadiget. De

benyttede slanger og forbindelser

skal være godkendt af producenten.

Højtryksslanger, armaturer og koblin-

ger er vigtige for maskinens sikker-

rer og koblinger skal være anbefalet

På vandtilslutningen må der kun bru-

skine og tilbehør er sikre, før maski-

nen tages i brug. Maskine og tilbehør

må ikke benyttes, hvis den/det udvi-

Ret ikke vandstrålen mod dig selv el-

ler andre for at rengøre tøj eller sko-

Der må ikke opsuges opløsningsmid-

delholdige væsker, ufortyndede sy-

rer, acetone eller opløsningsmidler

inkl. benzin, farvefortynder og fy-

ringsolie, da deres sprøjtetåge er højt

antændeligt, eksplosivt og giftigt.

Overhold gældende sikkerhedsfor-

skrifter, hvis maskinen benyttes i far-

maskinen i eksplosionsfarlige rum.

Maskinen skal stå på et fast underlag.

Sørg for tilstrækkelig udluftning i luk-

kede rum, når maskinen bruges. Sikr,

at køretøjer er slukket (motor sluk-

ket) under rengøringsarbejdet.

Højtryksrenseren skal betjenes med

begge hænder. Arbejd ikke på en sti-

ge. Arbejdes på balkoner eller andre

højere flader, skal man sørge for altid

at kunne se alle kanter.

Brug kun rengøringsmidler, der er an-

befalet af maskinfabrikanten, og

bortskaffelses- og advarselsforskrif-

Alle strømførende dele i arbejdsom-

rådet skal være stænkvandsbeskyt-

Udløsningsarmen på sprøjtepistolen

må ikke være klemt fast i position

„ON“, når maskinen er i brug.

Brug egnet beskyttelsestøj mod

stænkvand. Brug ikke maskinen i

OBJ_BUCH-1762-003.book Page 63 Wednesday, July 12, 2017 2:29 PM64 | Dansk

1 609 92A 3ER | (12.7.17) Bosch Power Tools

nærheden af personer, medmindre

disse bærer beskyttelsestøj.

Brug egnet beskyttelsesudstyr (PSA)

mod stænkvand som f.eks. beskyttel-

sesbriller, støvbeskyttelsesmaske

osv., hvis det er nødvendigt, for at be-

aerosoler, der reflekteres fra gen-

Aerosoler kan dannes, hvis der bru-

ges højtryksrensere. Indånding af

aerosoler er sundhedsfarligt.

Højt tryk kan få genstande til at sprin-

ge tilbage. Brug egnet, personligt be-

skyttelsesudstyr som f.eks. beskyt-

telsesbriller, hvis det er nødvendigt.

For at undgå beskadigelser fra høj-

tryksstrålen skal bildæk/ventiler altid

renses med en afstand på mindst

30 cm. Første tegn på beskadigelse

er at dækket misfarves. Beskadigede

bildæk/ventiler er livsfarlige.

Asbestholdige og andre materialer,

der indeholder sundhedsfarlige stof-

fer, må ikke rengøres med en høj-

De anbefalede rengøringsmidler må

ikke benyttes ufortyndet. Produkter-

ne er sikre på den måde, at de hver-

ken indeholder syrearter, ludarter el-

ler miljøskadelige stoffer. Det

anbefales at opbevare rengørings-

midlerne utilgængeligt for børn. Hvis

øjnene kommer i kontakt med rengø-

ringsmidlerne: Skyl straks med store

mængder vand. Ved synkning: Søg

Brug aldrig højtryksrenseren uden

filteret, med snavset filter eller

med beskadiget filter. Garantien

bortfalder, hvis højtryksrenseren

bruges uden filter, med snavset eller

Metaldele kan blive varme, hvis de

bruges i længere tid. Brug beskyttel-

seshandsker efter behov.

Arbejd ikke med højtryksrenseren,

hvis det er dårligt vejr, især ikke hvis

der er tegn på uvejr.

Brugeren må kun benytte maskinen i

henhold til ovenstående punkter. Tag

hensyn til omgivelserne. Hold øje

med andre personer, især børn, når

der arbejdes med maskinen.

Maskinen må kun bruges af personer,

der er instrueret i brug og håndtering

af denne eller som kan dokumentere,

at de kan betjene maskinen. Maski-

nen må ikke betjenes af børn og unge.

Tillad aldrig børn, personer med be-

grænsede fysiske, sensoriske eller

psykiske evner eller med manglende

erfaring og/eller med manglende vi-

den og/eller personer, der ikke er for-

trolige med disse instrukser, at bruge

haveværktøjet. Nationale forskrifter

kan bestemme alderen på den per-

son, som må betjene haveværktøjet.

Børn bør holdes under opsyn for at

forhindre, at de leger med haveværk-

Maskinen må aldrig forlade uden op-

syn, når den er tændt.

Vandstrålen, der kommer ud af høj-

tryksdysen, fremstiller et rykstød.

Derfor skal sprøjtepistol og sprøjte-

lanse holdes fast med begge hænder.

OBJ_BUCH-1762-003.book Page 64 Wednesday, July 12, 2017 2:29 PMDansk | 65 Bosch Power Tools 1 609 92A 3ER | (12.7.17) Transport

Sluk for maskinen, før rengørings- og

vedligeholdelsesarbejde udføres og

tilbehør skiftes. Træk stikket ud, hvis

maskinen drives med netspænding.

Reparationer må kun gennemføres af

autoriserede Bosch serviceværkste-

Tilbehør og reservedele

og reservedele, der er frigivet af fabri-

kanten. Originalt tilbehør og originale

reservedele sikrer en fejlfri drift af

De efterfølgende symboler er af betydning for at kunne læse

og forstå driftsvejledningen. Læg mærke til symbolerne og

overhold deres betydning. En rigtig forståelse af symbolerne

er med til at sikre en god og sikker brug af elværktøjet.

Maskinen er beregnet til at rengøre overflader og genstande

udendørs, apparater/maskiner, køretøj og både, såfremt det

tilsvarende tilbehør som f.eks. af Bosch frigivede rengørings-

Den beregnede anvendelse gælder omgivelsestemperaturer

på mellem 0 °C og 40 °C.

Temperatur tilløb max.

Vandmængde tilløb min.

Vægt svarer til EPTA-Procedure 01:2014

Se serienummer (typeskilt) på højtryksrenseren

Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser.

Indkoblingsstrømstødet kan forårsage kortfristede spændingsfald. Under ugunstige netbetingelser i tyndtbefolket område kan andre apparater blive

påvirket heraf. Hvis strømtilførslens systemimpedans er mindre end 0,32 Ohm, er det usandsynligt, at der opstår ulemper.

OBJ_BUCH-1762-003.book Page 65 Wednesday, July 12, 2017 2:29 PM

Pas på! Sluk for haveværktøjet og træk stikket

ud, før vedligeholdelses- eller rengøringsar-

bejdet startes. Gør det samme, hvis ellednin-

gen er beskadiget, hvis der er blevet skåret i

den eller hvis den har viklet sig sammen.

Dit haveværktøj er for din egen sikkerheds skyld beskyttelses-

isoleret og har ikke brug for nogen jordforbindelse. Drifts-

spændingen er 230 V AC, 50 Hz (for ikke-EU-lande også

For at øge sikkerheden skal du bruge en FI-kontakt (RCD) med

en fejlstrøm på maks. 30 mA. Denne FI-kontakt bør altid kon-

Netkablet og forlængerledningen skal kontrolleres for beska-

digelser med regelmæssige mellemrum og må kun benyttes,

hvis de er i fejlfri tilstand.

Hvis det er nødvendigt at erstatte tilslutningsledningen, skal

dette arbejde udføres af Bosch eller på et autoriseret service-

værksted for Bosch el-værktøj for at undgå farer.

Brug kun godkendte forlængerledninger.

VÆR FORSIGTIG: Ikke forskriftsmæssige for-

længerledninger kan være farlige. Forlænger-

ledning, stik og kobling skal være vandtætte

og de skal være godkendt til udendørs brug.

Brug kun forlængerledninger eller kabeltromler, der overhol-

der bestemmelserne i standarderne EN 61242 / IEC 61242

eller IEC 60884-2-7.

Hvis du har brug for en forlængerledning til drift af værktøjet,

skal følgende ledningstværsnit overholdes:

– Ledningstværsnit 1,5 mm

til forlængerledninger indtil en

maks. længde på 20 m

Kabelforbindelser (elstik og stikdåser) skal være tørre og må

ikke ligge på jorden.

Til dette formål anbefales det at bruge en kabeltromle, hvis

stikdåse i hvert fald befinder sig 60 mm over jorden.

Henvisning: Hvis der benyttes en forlængerledning, skal den-

ne – som beskrevet under sikkerhedsforskrifterne – være

forsynet med en jordledning, der skal være forbundet med

jordledningen til det elektriske anlæg via stikket.

Læs og overhold brugsanvisningen fra producenten af forlæn-

gerledningen eller af kabeltromlen og de nationale forskrifter

om brug af disse produkter.

Hvis du er i tvivl: Kontakt en uddannet elektriker eller henvend

dig til det nærmeste Bosch serviceværksted.

Tips vedr. produkter, der ikke sælges i GB:

PAS PÅ: For din sikkerheds skyld er det nødvendigt, at stikket

på haveværktøjet forbindes med forlængerledningen. Koblin-

gen på forlængerledningen skal være beskyttet mod stænk-

vand, være fremstillet af gummi eller være overtrukket med

gummi. Forlængerledningen skal benyttes med en trækaflast-

Vand opsuges fra åbne beholdere

– Skru sugeslangen med filter (special-sugeslangesæt-

art.nr. F 016 800 335) på vandtilslutningen.

– Tænd for maskinen i lavtryksindstillingen.

– Lad til slut maskinen køre i ca. 10 sekunder og sluk så for

den. Gentag denne proces flere gange, til vandet strømmer

jævnt og boblefrit ud.

Vær opmærksom på, at denne maskine ikke må køre uden

Forbind vandslangen (ekstratilbehør) med vandtilslutningen

Støjemissionsværdier bestemt iht. EN 60335-2-79.

3 600 ... J 10 1.. J10 2..

Maskinens A-vurderede støjniveau er typisk:

Usikkerhed K Brug høreværn!

Samlede vibrationsværdier a

(vektorsum for tre retninger) og usikkerhed K beregnet iht.

Svingningsemissionsværdi a

Handlingsmål Fig. Side

Højtryksslange/sprøjtepistol tilsluttes

Betjen kontaktspærren for at frigive aftrækket . Tryk aftræk-

keren helt i bund, til vandet strømmer ensartet og der ikke er

mere luft i maskinen og højtryksslangen. Slip aftrækkeren .

Ret sprøjtepistolen nedad. Betjen kontaktspærren for at fri-

give aftrækket . Tryk aftrækkeren helt i bund.

Tryk på start-stop-kontakten .

Maskinen slukker for motoren, så snart aftrækkeren slippes

Sørg for, at højtryksrenseren står sikkert på et jævnt under-

Gå ikke alt for langt fremad med højtrykslangen og træk ikke

højtryksrenseren vha. slangen. Dette kan medføre, at høj-

tryksrenseren ikke længere står stabilt og vælter.

Knæk ikke højtrykslangen og kør ikke et køretøj henover den.

Beskyt højtrykslangen mod skarpe kanter eller hjørner.

Brug ikke rotationsdysen til bilvask.

Foretag ingen ikke-tilladte ændringer eller justeringen på sik-

Arbejdsanvisninger til arbejde med rengørings-

 Brug kun rengøringsmiddel, der er udtrykkeligt egnet

til højtryksrensere.

Det anbefales at spare på rengøringsmidlerne af hensyn til

miljøet. Anbefalinger mht. fortynding på beholderen skal

Bosch sikrer en fejlfri drift af maskinen, hvis de udbudte ren-

gørings- og plejemidler benyttes.

Anbefalet rengøringsmetode

Trin 1: Snavs løsnes

Sprøjt rengøringsmidlet på i små mængder og lad det virke i

Trin 2: Snavs fjernes

Fjern det løsnede snavs med højt tryk.

Bemærk: Start med snavs-/rengøringsmidlet forneden til

rengøring af lodrette flader og arbejd dig opad. Under afskyl-

ningen arbejder du oppefra og nedad.

Symptom Mulig årsag Afhjælpning

Motor går ikke i gang Stik ikke sat i Sæt stik i

Stikdåse er defekt Prøv en anden stikkontakt

Defekt/sprunget sikring Udskift sikring

Forlængerledning er beskadiget Forsøg uden forlængerledning

Motorværn er aktiveret Lad motoren afkøle i 15 min

Fastfrosset Sørg for at optø pumpe, vandslange eller

Netspænding er forkert Kontrollér netspænding, den skal stem-

me overens med angivelserne på type-

Motorværn er aktiveret Lad motoren afkøle i 15 min

Sikring gået Sikring for svag Tilslut den til en strømkreds, der kan klare

den effekt, der kræves af højtryksrense-

Motoren kører, men der er ikke noget tryk Dyse delvis tilstoppet Rens dyse

Motorstøj er til stede, men motor arbej-

Utilstrækkelig netspænding Kontroller, at strømnettets spænding

svarer til angivelserne på typeskiltet

Spændingen er for lav, fordi der bruges

Kontroller, om forlængerledningen er eg-

Maskine har ikke været brugt i længere tid Kontakt et autoriseret Bosch service-

 Træk stikket ud og løsne vandtilslutningen, før der ar-

bejdes med maskinen.

Bemærk: Udfør følgende vedligeholdelsesarbejde med regel-

mæssige mellemrum, så en lang og pålidelig brug er sikret.

Undersøg maskinen for synlige mangler med regelmæssige

mellemrum som f.eks. en løs fastgørelse og slidte eller beska-

Kontrollér at dæksler og skærme ikke er beskadigede og at de

er monteret rigtigt. Udfør evt. fornøden vedligeholdelse eller

reparationer før brug.

Højtryksrenseren bevæges ved at tage fat i den omkring det

Efter brug/opbevaring

Rengør den udvendige side af højtryksrenseren med en blød

børste og en klud. Det er ikke tilladt at benytte vand, opløs-

ningsmidler og poleringsmidler. Fjern al form for snavs, især

snavs i motorens ventilationsåbninger.

Opbevaring når sæsonen er forbi: Tøm alt vandet ud af pum-

pen ved at lade motoren køre i et par sekunder og betjen af-

Anbring ikke andre genstande oven på maskinen.

Sikre, at ledningerne/kablerne ikke kommer til at sidde i klem-

me under opbevaringen. Knæk ikke højtryksslangen.

Kundeservice og brugerrådgivning

Det 10-cifrede typenummer på maskinens typeskilt skal altid

angives ved forespørgsler og bestilling af reservedele.

Pulserende tryk Luft i vandslange eller pumpe Lad højtryksrenseren køre med åben

sprøjtepistol, åben vandhane og dyse,

der er indstillet på lavtryk, til et jævnt ar-

Vandforsyning ikke korrekt Kontrollér om vandtilslutning er i over-

ensstemmelse med de tekniske data. De

mindste vandslanger, der må anvendes,

Højtryksslange for lang Tag højtryksslange-forlængerstykke af,

max. vandslangelængde 7 m

Tryk jævnt, men for lavt

Henvisning: Bestemt tilbehør fører til et

Dyse slidt Skift dyse

Start-/stopventil slidt Tryk på aftrækker 5 gange hurtigt efter

Motoren kører, men trykket er begrænset

eller der er ikke noget arbejdstryk

Vand ikke tilsluttet Tilslut vand

Filter tilstoppet Rens filter

Dyse tilstoppet Rens dyse

Højtryksrenser starter af sig selv Pumpe eller sprøjtepistol utæt Kontakt et autoriseret Bosch service-

Maskine er utæt Pumpe er utæt Små vandlækager er tilladte; konstateres

større lækager, kontaktes kundeservice

Rengøringsmiddel opsuges ikke Justerbar dyse i stilling højtryk Stil dyse på „Lo“

Rengøringsmiddel for tyktflydende Fortynd med vand

Højtryksslangen er blevet forlænget Tilslut den originale slange

Rester eller indsnævring i rengøringsmid-

Skyl med rent vand og afhjælp indsnæv-

ring. Kontakt Bosch Service Center, hvis

problemet ikke forsvinder.

Symptom Mulig årsag Afhjælpning

OBJ_BUCH-1762-003.book Page 68 Wednesday, July 12, 2017 2:29 PMSvenska | 69 Bosch Power Tools 1 609 92A 3ER | (12.7.17) Dansk

Miljøskadelige kemikalier må ikke trænge ned i undergrun-

den, grundvandet, damme, floder osv.

Rengøringsmidler skal benyttes iht. instruktionerne på em-

ballagen og den foreskrevne koncentration.

Motorkøretøjer skal rengøres iht. de lokale forskrifter: Det

skal forhindres, at afsprøjtet olie trænger ned i grundvandet.

Højtryksrenser, tilbehør og emballage skal genbruges på en

Smid ikke højtryksrenseren ud sammen med det al-

mindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU om affald af elek-

trisk og elektronisk udstyr (WEEE) og omsætning af dette til

national ret skal kasseret elektrisk og elektronisk udstyr ind-

samles separat og genbruges iht. gældende miljøforskrifter. Ret til ændringer forbeholdes. Svenska

Säkerhetsanvisningar

systemskilleren er ikke lenger drik-

Advarslene og henvisningsskiltene

nen kun til en stikkontakt som er sik-

må være i samsvar med

ledninger kan være farlige.

Ved bruk av en skjøteledning må

støpsel og kopling være vanntette.

slangene må være tette.

kontrolleres med hensyn til feilfri til-

stand og driftssikkerhet. Hvis tilstan-

den ikke er feilfri må maskinen ikke

Det må ikke suges opp løsemiddel-

eksplosiv og giftig.

rådet må være sprutvannbeskyttet.

Utløserspaken til sprøytepistolen må

ikke klemmes fast i stilling «ON» un-

Bruk om nødvendig egnet verneut-

fer må ikke sprøytes av.

driftsinstruksen. Legg merke til symbolene og deres betyd-

land også 220 V eller 240 V).

Hvis det er nødvendig å skifte ut tilkoplingsledningen, må det-

koblinger må være vanntette modeller som er

nødvendig med følgende ledertverrsnitt:

tørre og ikke ligge på bakken.

I tvilstilfeller må du spørre en utdannet elektriker eller nær-

Sørg for at ledningen ikke klemmes fast når den lagres. Ikke

Vanntilførselen er ikke korrekt Kontroller om vannkoblingen tilsvarer in-

Vann er ikke tilkoblet Vann tilkobles

da EU-overensstemmelseserklæring Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstemmelse

med alle gældende bestemmelser i følgende direktiver og forordninger og opfyl-

der følgende standarder.

Højtryksrenser Typenummer

sv EU-konformitetsförklaring Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla
