KÄYTTÖOHJE GWS 22230 P Professional BOSCH

Bryterutførelse med lås For å slå på elektroverktøyet trykker du først på på/av- bryteren(2) ➊ og skyver den forover ➋. Trykk deretter på den og hold den inne ➌. For å låse den inntrykte av/på-bryteren(2) skyver du den(2) lenger forover ➍. For å slå av elektroverktøyet slipper du på/av-bryteren(2), eller du trykker kort på av/på-bryteren(2) og slipper den hvis den er låst. Bryterutførelse uten lås For å slå på elektroverktøyet trykker du først på på/av- bryteren(2) ➊ og skyver den forover ➋. Trykk deretter på den og hold den inne ➌. For å slå av elektroverktøyet slipper du på/av-bryteren(2). u Kontroller slipeverktøyet før bruk. Slipeverktøyet må være riktig montert, og må kunne rotere fritt. Test verktøyet i minst ett minutt uten belastning. Bruk ikke skadde, deformerte eller vibrerende slipeverktøy. Skadde slipeverktøy kan gå i stykker og forårsake personskader. Service og vedlikehold Vedlikehold og rengjøring u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert. u Bruk om mulig et avsugsanlegg ved ekstreme forhold på arbeidsplassen. Blås ventilasjonsslissene rene ofte, og koble til en feilstrømvernebryter (PRCD). Ved bearbeidelse av metall kan det sette seg lededyktig støv inne i elektroverktøyet. Beskyttelsesisolasjonen til elektroverktøyet kan innskrenkes. Tilbehøret må lagres og behandles med omhu. Hvis det er nødvendig å skifte ut tilkoblingsledningen, må dette gjøres av Bosch eller godkjente Bosch- serviceverksteder, slik at det ikke oppstår fare for sikkerheten. Kundeservice og kundeveiledning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner Bosch Power Tools 1 609 92A 9HM | (22.03.2024)114 | Suomi også sprengskisser og informasjon om reservedeler på www.bosch-pt.com Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10‑sifrede produktnummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Du finner adresser til andre verksteder på: www.bosch-pt.com/serviceaddresses Deponering Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Elektroverktøy må ikke kastes i vanlig søppel! Bare for land i EU: Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes, samles inn og leveres inn til en miljøvennlig resirkulering. Ikke-forskriftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helseskader på grunn av eventuelle farlige stoffer. Suomi Turvallisuusohjeet Yleiset sähkötyökalujen turvaohjeet VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh- jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tu- lipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai- suutta varten. Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus u Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. u Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pö- lyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn. u Pidä lapset ja sivulliset loitolla sähkötyökalua käyt- täessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle. Sähköturvallisuus u Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole- vat pistotulpat ja sopivat pistorasiat vähentävät sähköis- kun vaaraa. u Vältä maadoitettujen pintojen, kuten putkien, patte- reiden, liesien tai jääkaappien koskettamista. Säh- köiskun vaara kasvaa, jos kehosi on maadoitettu. u Älä altista sähkötyökalua sateelle tai kosteudelle. Ve- den pääsy sähkötyökalun sisään kasvattaa sähköiskun ris- kiä. u Älä käytä verkkojohtoa väärin. Älä käytä johtoa säh- kötyökalun kantamiseen, ripustamiseen tai pistotul- pan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet joh- dot kasvattavat sähköiskun vaaraa. u Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaa- raa. u Jos sähkötyökalua on pakko käyttää kosteassa ympä- ristössä, on käytettävä vikavirtasuojakytkintä. Vika- virtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilöturvallisuus u Ole valpas, kiinnitä huomiota työskentelyysi ja nou- data tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen. u Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä. u Estä tahaton käynnistyminen. Varmista, että käynnis- tyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan 1 609 92A 9HM | (22.03.2024) Bosch Power ToolsSuomi | 115 pistorasiaan käynnistyskytkimen ollessa käyntiasen- nossa, altistat itsesi onnettomuuksille. u Poista mahdollinen säätötyökalu tai kiinnitysavain en- nen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman. u Vältä kurkottelua. Huolehdi aina tukevasta seisoma- asennosta ja tasapainosta. Näin pystyt paremmin hallit- semaan sähkötyökalun odottamattomissa tilanteissa. u Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. u Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojär- jestelmän käyttö vähentää pölyn aiheuttamia vaaroja. u Työskentele keskittyneesti ja noudata aina turvalli- suusmääräyksiä. Hetkellinenkin huolimattomuus voi ai- heuttaa vakavia vammoja. Sähkötyökalun käyttö ja huolto u Älä ylikuormita laitetta. Käytä kyseiseen työhön tar- koitettua sähkötyökalua. Sopivan tehoisella sähkötyö- kalulla teet työt paremmin ja turvallisemmin. u Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa. u Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat sää- töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas- toon. Nämä varotoimenpiteet estävät sähkötyökalun ta- hattoman käynnistymisen. u Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyt- tää sähkötyökalua, joilla ei ole tarvittavaa käyttökoke- musta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke- mattomat henkilöt. u Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vi- koja. Jos havaitset vikoja, korjauta sähkötyökalu en- nen käyttöä. Monet tapaturmat johtuvat huonosti huolle- tuista sähkötyökaluista. u Pidä leikkausterät terävinä ja puhtaina. Asianmukai- sesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hal- lita. u Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita. u Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttö- minä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti. Huolto u Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena. Kulmahiomakoneen turvallisuusohjeet Laikkahionta-, pyöröhionta-, teräsharjaus- ja katkaisutöiden yleiset turvallisuusohjeet: u Tämä sähkötyökalu on tarkoitettu laikkahionta-, pyö- röhionta- ja teräsharjaustöihin sekä reikien ja palojen leikkaamiseen. Lue kaikki tämän sähkötyökalun mu- kana toimitetut varoitukset, ohjeet, kuvaukset ja tek- niset tiedot. Alla mainittujen ohjeiden noudattamisen lai- minlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen. u Tätä sähkötyökalua ei saa käyttää kiillotustöihin. Säh- kötyökalun määräystenvastainen käyttö saattaa aiheuttaa onnettomuus- ja loukkaantumisvaaran. u Älä tee sähkötyökalun toimintaan sellaisia muutoksia, joita työkalun valmistaja ei ole nimenomaisesti hyväk- synyt. Luvattomat muutokset voivat johtaa hallinnan me- nettämiseen ja aiheuttaa vakavia henkilövahinkoja. u Käytä vain työkalun valmistajan suunnittelemia ja suo- sittelemia käyttötarvikkeita. Vaikka käyttötarvikkeen pystyisi kiinnittämään sähkötyökaluun, tämä ei välttä- mättä takaa käyttöturvallisuutta. u Käyttötarvikkeen nimelliskierrosnopeuden täytyy olla vähintään yhtä suuri kuin sähkötyökaluun merkitty maksimikierrosnopeus. Nimelliskierroslukua nopeam- min pyörivät käyttötarvikkeet voivat murtua ja sinkoutua ympäriinsä. u Käyttötarvikkeen ulkohalkaisijan ja vahvuuden täytyy olla kyseiselle sähkötyökalulle säädetyissä rajoissa. Väärän kokoisia käyttötarvikkeita ei pystytä suojaamaan ja hallitsemaan kunnolla. u Asennettavien käyttötarvikkeiden kiinnitysmittojen pitää vastata sähkötyökalussa olevan kiinnityskohdan mittoja. Sähkötyökalun kiinnityskohtaan sopimattomat käyttötarvikkeet pyörivät epätasaisesti, tärisevät voimak- kaasti ja voivat aiheuttaa työkalun hallinnan menettämi- sen. u Älä käytä vaurioitunutta käyttötarviketta. Tarkista en- nen jokaista käyttökertaa, ettei käyttötarvikkeessa ole vaurioita (esimerkiksi hiomalaikan säröt ja halkea- mat, hiomalautasen halkeamat tai liiallinen kulunei- suus, teräsharjan irronneet tai katkenneet langat). Jos sähkötyökalu tai käyttötarvike on pudonnut lat- tialle, tarkista ne vaurioiden varalta tai asenna ehjä käyttötarvike. Käyttötarvikkeen tarkistamisen ja asentamisen jälkeen poistu kaikkien paikalla olijoiden kanssa käyttötarvikkeen pyörintätason alueelta ja käytä sähkötyökalua suurimmalla tyhjäkäyntinopeu- Bosch Power Tools 1 609 92A 9HM | (22.03.2024)116 | Suomi della minuutin ajan. Vaurioituneet käyttötarvikkeet rik- koutuvat tavallisesti tämän testausjakson aikana. u Käytä henkilönsuojaimia. Käytä käyttökohteen mu- kaan kasvojensuojainta, silmiensuojainta tai suojala- seja. Käytä tarvittaessa hengityssuojainta, kuulosuo- jaimia, työkäsineitä sekä hiomapölyltä ja työkappale- siruilta suojaavaa essua. Silmiensuojaimen pitää suojata silmiä eri töissä syntyviltä kipinöiltä ja epäpuhtauksilta. Hengityssuojaimen tai hengitysnaamarin pitää suodattaa kyseisessä työssä syntyvät hiukkaset. Pitkäaikainen altis- tuminen voimakkaalle melulle voi aiheuttaa kuuroutumi- sen. u Pidä sivulliset turvallisella etäisyydellä työpisteestä. Kaikkien työpisteeseen tulevien täytyy käyttää henki- lönsuojaimia. Työkappaleesta tai rikkoutuneesta käyttö- tarvikkeesta irronneet sirut voivat sinkoutua ympäriinsä ja aiheuttaa tapaturmia työpisteen välittömässä läheisyy- dessä. u Pidä sähkötyökalusta kiinni sen eristetyistä kahvapin- noista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja tai laitteen omaa virtajohtoa. Jos käyttötarvike koskettaa virrallista sähköjohtoa, tämä voi tehdä sähkötyökalun suojaamatto- mat metalliosat virrallisiksi ja aiheuttaa sähköiskun lait- teen käyttäjälle. u Pidä virtajohto turvallisella etäisyydellä pyörivästä käyttötarvikkeesta. Jos menetät laitteen hallinnan, käyt- tötarvike voi leikata virtajohtoa tai takertua siihen ja vetää tämän myötä kätesi tai käsivartesi pyörivää käyttötarvi- ketta vasten. u Älä missään tapauksessa aseta sähkötyökalua säilyty- salustalle ennen kuin käyttötarvike on pysähtynyt. Pyörivä käyttötarvike voi leikkautua pintaan ja aiheuttaa sähkötyökalun hallinnan menettämisen. u Älä pidä moottoria käynnissä, kun kannat sähkötyöka- lua. Tahattoman kosketuksen yhteydessä pyörivä käyttö- tarvike voi takertua vaatteisiin ja vetää käyttötarvikkeen kehoasi vasten. u Puhdista sähkötyökalun tuuletusreiät säännöllisin vä- liajoin. Moottorin tuuletin imee pölyä rungon sisään, missä liialliset pölykertymät metallipinnoilla voivat aiheut- taa sähköiskun. u Älä käytä sähkötyökalua palonarkojen materiaalien lä- heisyydessä. Kipinät voivat sytyttää tämän tyyppiset ma- teriaalit. u Älä käytä käyttötarvikkeita, jotka vaativat nestemäi- siä jäähdytysaineita. Veden tai muiden nestemäisten jäähdytysnesteiden käyttö voi aiheuttaa hengenvaaralli- sen sähköiskun. Takaisku ja sitä koskevat varoitukset: Takapotku on äkillinen reaktio, joka aiheutuu, jos pyörivä laikka, hiomalautanen, teräsharja tai muu käyttötarvike ju- mittuu tai takertuu kiinni. Jumittuminen tai kiinni takertumi- nen aiheuttaa pyörivän käyttötarvikkeen äkillisen pysähtymi- sen, jolloin sähkötyökalu tempautuu kiinnityspisteessä hallit- semattomasti käyttötarvikkeen pyörintäsuuntaa vastaan. Jos esimerkiksi hiomalaikka jumittuu työkappaleeseen, lai- kan reuna voi pureutua materiaaliin ja aiheuttaa takapotkun tai laikan kimmahtamisen irti työkappaleesta. Laikka voi kim- mahtaa käyttäjän suuntaan tai hänestä poispäin riippuen lai- kan liikesuunnasta jumittumiskohdassa. Hiomalaikat voivat myös murtua tällaisissa tilanteissa. Takapotku on seuraus sähkötyökalun väärinkäytöstä ja/tai virheellisistä käyttötavoista tai -olosuhteista ja se voidaan välttää noudattamalla alla mainittuja varotoimenpiteitä. u Pidä sähkötyökalusta kunnolla kiinni kummallakin kä- dellä ja työskentele sellaisessa asennossa, jossa pys- tyt hallitsemaan takaiskuvoimia. Käytä aina lisäkah- vaa (mikäli kuuluu varustukseen) takaiskun tai käyn- nistyshetken vääntöreaktion tehokkaaseen hallin- taan. Noudattamalla asianmukaisia varotoimia laitteen käyttäjä pystyy hallitsemaan vääntöreaktioita tai takaisku- voimia. u Älä missään tapauksessa pidä kättä pyörivän käyttö- tarvikkeen lähellä. Käyttötarvike voi sinkoutua takapot- kutilanteessa kättäsi vasten. u Älä pidä kehoasi vaarallisella alueella, johon sähkötyö- kalu tempautuu takapotkutilanteessa. Takapotku tem- paa työkalun laikan liikesuuntaa vastaan jumittumiskoh- dassa. u Ole erityisen varovainen tehdessäsi töitä nurkkien, te- rävien reunojen yms. kohdalla. Vältä käyttötarvikkeen iskeviä liikkeitä ja jumittumista. Pyörivä käyttötarvike jumittuu herkästi nurkkien, terävien reunojen tai iskevien liikkeiden takia, mikä voi aiheuttaa työkalun hallinnan me- nettämisen tai takaiskun. u Älä asenna ketjulaikkaa, timanttisegmenttilaikkaa, jonka kehän rakoleveys on yli 10mm, eikä hammas- tettua sahanterää. Sellaiset terät aiheuttavat herkästi ta- kaiskun ja hallinnan menettämisen. Laikkahioma- ja katkaisutöiden erityiset turvallisuusohjeet: u Käytä vain sähkötyökalullesi tarkoitettuja laikkatyyp- pejä ja valitsemallesi laikalle tarkoitettua suojusta. Ky- seiselle sähkötyökalulle soveltumattomia laikkoja ei ole mahdollista suojata kunnolla ja siksi ne ovat vaarallisia. u Keskisyvennyksellä varustettujen laikkojen hiomapin- nan täytyy olla suojuksen reunan tasoa sisempänä. Epäasianmukaisesti asennettu laikka, joka ulottuu suojuk- sen reunan tason ulkopuolelle, ei ole riittävän hyvin suo- jattu. u Suojus täytyy asentaa sähkötyökaluun pitävästi ja parhaiten suojaavaan asentoon, niin että mahdollisim- man pieni osuus laikan suojaamattomasta osasta osoittaa laitteen käyttäjään päin. Suojus suojaa käyttä- jää laikasta murtuvilta siruilta, tahattomalta laikan koske- tukselta ja kipinöiltä, jotka voivat sytyttää vaatteet pala- maan. u Laikkoja saa käyttää vain suosituksen mukaisiin käyt- tökohteisiin. Esimerkki: älä hio katkaisulaikan kylki- pinnalla. Katkaisulaikat on tarkoitettu katkaisuhiontaan. Ne voivat murtua, jos niitä kuormitetaan sivusuuntaisesti. 1 609 92A 9HM | (22.03.2024) Bosch Power ToolsSuomi | 117 u Käytä vain ehjiä laikkalaippoja, joiden koko ja muoto sopivat valitsemallesi laikalle. Asianmukaiset laikkalai- pat tukevat laikkaa ja vähentävät näin laikan murtumis- vaaraa. Katkaisulaikkojen laipat voivat olla erilaisia kuin hiomalaikkojen laipat. u Älä käytä pienemmäksi kuluneita laikkoja, joita on käytetty isoissa sähkötyökaluissa. Isolle sähkötyöka- lulle tarkoitettu laikka ei sovellu pienempien työkalujen suuremmalle pyörimisnopeudelle ja siksi se voi rikkoutua. u Jos käytät kaksitoimisia laikkoja, asenna aina kysei- seen tehtävään tarkoitettu suojus. Jos laitteeseen ei asenneta oikean tyyppistä suojusta, ennestään olevan suojuksen suojaustaso voi olla liian matala, mikä voi joh- taa vakavaan loukkaantumiseen. Katkaisutöiden erityiset lisäturvallisuusohjeet: u Älä jumita katkaisulaikkaa tai paina työkalua liian suu- rella voimalla työkappaletta vasten. Älä yritä leikata liian syvään. Laikan liiallinen painaminen lisää kuormi- tusta ja laikan vääntymis- tai jumittumisvaaraa leikkausu- rassa ja voi aiheuttaa takapotkun tai laikan murtumisen. u Älä asetu samaan linjaan pyörivään laikkaan nähden sen edessä tai takana. Jos laikan liikesuunta on käyttö- kohteessa poispäin kehosta, mahdollinen takapotku voi tempaista pyörivän laikan ja sähkötyökalun suoraan käyt- täjää kohti. u Jos laikka jumittuu tai keskeytät muusta syystä leik- kaamisen, sammuta moottori ja pidä sähkötyökalua paikallaan, kunnes laikka on täysin pysähtynyt. Älä missään tapauksessa yritä poistaa katkaisulaikkaa leikkausurasta laikan pyöriessä, koska tämä voi ai- heuttaa takaiskun. Selvitä ja poista laikan jumittumisen aiheuttanut syy. u Älä käynnistä katkaisutoimintoa uudelleen työkappa- leessa. Anna laikan kiihtyä huippunopeuteen ja työnnä laikka varovasti takaisin leikkausuraan. Laikka saattaa jumittua, ponnahtaa leikkausurasta ulos tai ai- heuttaa takapotkun, jos sähkötyökalu käynnistetään uu- delleen työkappaleessa. u Tue paneelit ja muut suuret työkappaleet laikan jumit- tumis- ja takapotkuvaaran minimoimiseksi. Suuret työkappaleet taipuvat herkästi oman painonsa vaikutuk- sesta. Tuet täytyy sijoittaa työkappaleen alle lähelle leik- kausuraa ja työkappaleen reunoja laikan molemmille·puo- lille. u Ole erityisen varovainen, kun teet upotusleikkauksia tiiliseiniin tai muihin umpinaisiin käyttökohteisiin. Materiaaliin uppoava laikka saattaa leikata kaasu- tai vesi- putkia, sähköjohtoja tai muita osia, jotka voivat aiheuttaa takapotkun. u Älä yritä leikata kaarimaisesti. Laikan liiallinen painami- nen lisää kuormitusta ja laikan vääntymis- tai jumittumis- vaaraa leikkausurassa. Vakava loukkaantumisvaara mah- dollisen takaiskun tai laikan murtumisen takia. Pyöröhiomatöiden erityiset turvallisuusohjeet: u Käytä sopivan kokoista hiomapaperia. Noudata val- mistajan suosituksia hiomapaperin valinnassa. Hioma- lautasta suuremmat hiomapaperit repeytyvät herkästi ja voivat aiheuttaa jumittumisen, laikan nopean kulumisen tai takaiskun. Teräsharjaustöiden erityiset turvallisuusohjeet: u Muista että harjasta voi irrota yksittäisiä lankoja myös tavallisen käytön aikana. Älä ylikuormita lankoja pai- namalla harjaa liian voimakkaasti Irronneet langat saat- tavat helposti lävistää ihon ja/tai ohuen kankaan. u Jos teräsharjauksessa pitää käyttää suojusta, estä te- räslankalaikan tai harjan kosketus suojukseen. Teräs- lankalaikan tai harjan halkaisija voi kasvaa käyttökuormi- tuksen ja keskipakovoimien vaikutuksesta. Lisäturvallisuusohjeet Käytä suojalaseja. Laikkasuojusta ei saa käyttää katkaisu- töissä. Sopivan päällisuojuksen kanssa laikka- suojusta voi käyttää myös katkaisutyössä. Pidä sähkötyökalusta kunnolla kiinni mo- lemmilla käsillä ja seiso tukevassa asen- nossa. Sähkötyökalun ohjaus sujuu luotetta- vimmin kahdella kädellä. u Huomioi hiomakaran suurin sallittu kierrepituus, kun käytät sisäkierteellä varustettuja käyttötarvikkeita, kuten teräsharjoja ja timanttiporakruunuja. Karan pää ei saa koskettaa käyttötarvikkeen pohjaa. u Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi, tai käänny paikallisen ja- keluyhtiön puoleen. Kosketus sähköjohtoon saattaa joh- taa tulipaloon ja sähköiskuun. Kaasuputken vahingoitta- minen saattaa johtaa räjähdykseen. Vesijohdon puhkaisu aiheuttaa aineellisia vahinkoja tai saattaa johtaa sähköis- kuun. u Älä koske hioma- tai katkaisulaikkoihin, ennen kuin ne ovat jäähtyneet. Laikat kuumentuvat voimakkaasti käy- tön aikana. u Vapauta käynnistyskytkin ja kytke se off-asentoon, jos virransyöttö keskeytyy esim. sähkökatkoksen tai pistotulpan irrottamisen takia. Tämä estää tahattoman uudelleenkäynnistyksen. u Varmista työkappaleen kiinnitys. Kädellä pidettynä työ- kappale ei pysy luotettavasti paikallaan. Siksi se kannat- taa kiinnittää ruuvipenkin tai puristimien avulla. u Säilytä käyttötarvikkeita kuivassa ja tasalämpöisessä sisätilassa. Älä altista niitä pakkaselle. u Irrota käyttötarvikkeet ennen sähkötyökalun kuljetta- mista. Tämä estää vaurioita. u Keinohartsisidosteisiin katkaisu- ja hiomalaikkoihin on merkitty vanhentumispäivä, minkä jälkeen niitä ei saa enää käyttää. Bosch Power Tools 1 609 92A 9HM | (22.03.2024)118 | Suomi Tuotteen ja ominaisuuksien kuvaus Lue kaikki turvallisuus- ja käyttöohjeet. Tur- vallisuus- ja käyttöohjeiden noudattamatta jät- täminen voi johtaa sähköiskuun, tulipaloon ja/ tai vakavaan loukkaantumiseen. Huomioi käyttöohjeiden etuosan kuvat. Määräyksenmukainen käyttö Sähkötyökalu on tarkoitettu metalli-, kivi- ja muovimateriaa- lien katkaisu- ja harjaustöihin, metallimateriaalien hiontatöi- hin sekä kivimateriaalien poraustöihin timanttiporakruunuilla ilman veden käyttöä. Työkalussa on käytettävä käyttökoh- teen mukaista suojusta(katso "Käyttö", Sivu122). Kivimateriaalin katkaisutyössä on järjestettävä riittävän te- hokas pölynpoisto. Sallituilla hiontatarvikkeilla sähkötyökalua voi käyttää hiek- kapaperihiontaan. Sähkötyökalua ei saa käyttää kivimateriaalien hiontaan ti- manttihiomalaikoilla, metalli- ja kivimateriaalien hiontaan kuppilaikoilla eikä komposiittimateriaalien työstöön. Kuvatut osat Kuvattujen osien numerointi viittaa kuvasivulla olevaan säh- kötyökalun kuvaan. (1) Karan lukituspainike (2) Käynnistyskytkin (3) Tärinävaimennettu lisäkahva (eristetty kahvapinta)

(4) Vakiomallinen lisäkahva (eristetty kahvapinta)

(5) Suojuksen lukitusruuvi (6) Hiomatöiden suojus (7) Katkaisutöiden suojus

(8) Katkaisutöiden suojain (9) Kiinnityslaippa ja O-rengas (10) Hiomalaikka

(12) Timanttikatkaisulaikka

(13) Kiinnitysmutteri (14) Pikakiinnitysmutteri

(15) Kiinnitysmutterin laikka-avain (16) Kahva (eristetty kahvapinta) (17) Hiomakara (18) Käsisuojus

(24) Ohjaustuen avulla tehtävän katkaisutyön imusuojus

Tämä lisätarvike ei kuulu vakiovarustukseen. Tekniset tiedot Kulmahiomakone GWS 20-230 P GWS 20-230 J Tuotenumero 3601HC11.. 3601HC13.. Nimellisottoteho W 2 000 2 000 Nimellinen tyhjäkäyntikierrosluku

Hiomalaikan / kumisen hiomalautasen maksimihalkaisija mm 230 230 Hiomakaran kierre M 14 M 14 Hiomakaran suurin kierrepituus mm 25 25 Uudelleenkäynnistyssuoja – ● Pehmeä käynnistystoiminto – ● Paino B)C) kg 5,4–8,8 5,4–8,8 Suojausluokka / II / II

Nimellinen kierrosluku standardin ENIEC62841-2-3 mukaan sopivan käyttötarvikkeen valintaan. Todellinen tyhjäkäynti- kierrosluku ei saa ylittää nimellistä tyhjäkäyntikierroslukua, joten se on sitä pienempi.

Riippuu käytettävästä suojuksesta((7), (6), (8)), käytettävästä lisäkahvasta((4), (3)) ja käytettävästä imusuojuksesta(24)

Paino ilman verkkovirtajohtoa ja pistotulppaa Tiedot koskevat 230V:n nimellisjännitettä [U]. Tästä poikkeavien jännitteiden ja maakohtaisten mallien yhteydessä nämä tie- dot voivat vaihdella. MallinGWS 20-230 P sähköliitännän edellytyksiä koskevia ohjeita: Laite täyttää standardin IEC 61000-3-11 vaatimukset ja kytkentään liittyy tiettyjä vaatimuksia. Laite voi aiheuttaa satunnaisia jännitevaihteluita epäsuotuisissa virransyöttöolosuhteissa. Tämän laitteen impedanssiksi on asetettu Z todell. =0,18Ω. Käyttä- 1 609 92A 9HM | (22.03.2024) Bosch Power ToolsSuomi | 119 jän on varmistettava, että inpedanssin Z maks. omaava liitäntäpiste, johon laite halutaan kytkeä, täyttää impedanssivaatimuksen:

maks. . Jos Z maks. on tuntematon, määritä Z maks. kysymällä neuvoa sähkölaitokselta tai sähköviranomaisilta. Arvot voivat vaihdella tuotteen mukaan ja riippuvat käyttö- ja ympäristöolosuhteista. Lisätietoja saat verkko-osoitteesta www.bosch-professional.com/wac. Kulmahiomakone GWS 22-180 P GWS 2200

Hiomalaikan / kumisen hiomalauta- sen maksimihalkaisija mm 180 230 180 230 Hiomakaran kierre M 14 M 14 M 14 M 14 Hiomakaran suurin kierrepituus mm 25 25 25 25 Uudelleenkäynnistyssuoja – – ● ● Pehmeä käynnistystoiminto – – ● ● Paino B)C) kg 5,2–7,8 5,4–8,8 5,2–7,8 5,4–8,8 Suojausluokka / II / II / II / II

Nimellinen tyhjäkäyntikierrosluku standardin ENIEC62841-2-3 mukaan sopivan käyttötarvikkeen valintaan. Todellinen tyhjäkäyntikierrosluku on sitä matalampi.

Riippuu käytettävästä suojuksesta((7), (6), (8)), käytettävästä lisäkahvasta((4), (3)) ja käytettävästä imusuojuksesta(24)

Paino ilman verkkovirtajohtoa ja pistotulppaa Tiedot koskevat 230V:n nimellisjännitettä [U]. Tästä poikkeavien jännitteiden ja maakohtaisten mallien yhteydessä nämä tie- dot voivat vaihdella. MallienGWS 22-180 P,GWS 22-230 P jaGWS 2200 sähköliitännän edellytyksiä koskevia ohjeita: Laite täyttää standardin IEC 61000-3-11 vaatimukset ja kytkentään liittyy tiettyjä vaatimuksia. Laite voi aiheuttaa satunnaisia jännitevaihteluita epäsuotuisissa virransyöttöolosuhteissa. Tämän laitteen impedanssiksi on asetettu Z todell. =0,18Ω. Käyttä- jän on varmistettava, että inpedanssin Z maks. omaava liitäntäpiste, johon laite halutaan kytkeä, täyttää impedanssivaatimuksen:

maks. . Jos Z maks. on tuntematon, määritä Z maks. kysymällä neuvoa sähkölaitokselta tai sähköviranomaisilta. Arvot voivat vaihdella tuotteen mukaan ja riippuvat käyttö- ja ympäristöolosuhteista. Lisätietoja saat verkko-osoitteesta www.bosch-professional.com/wac. Melu-/tärinätiedot Melupäästöarvot on määritetty standardin ENIEC62841-2-3 mukaan. Sähkötyökalun tyypillinen A‑painotettu melutaso: äänenpai- netaso 96dB(A); äänentehotaso 104dB(A). Epävarmuus K=3dB. Käytä kuulosuojaimia! Tärinän kokonaisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin ENIEC62841-2-3 mukaan: pintojen hionta (karkea hionta):

hiomapyöröllä hionta:

Ohuiden peltilevyjen tai muiden herkästi tärisevien suurialaisten ma- teriaalien hionta voi lisätä melutasoa jopa 15 dB:n verran. Melutasoa voi vähentää paksujen vaimennusmattojen avulla. Lisääntynyt melu- taso on huomioitava sekä melukuormituksen riskiarvioinnissa että so- pivien kuulosuojainten valinnassa. Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa määritetyn mittausmenetelmän mu- kaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertai- luun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin. Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämät- tömästi huollettuna. Tämä saattaa suurentaa koko työsken- telyajan tärinä- ja melupäästöjä huomattavasti. Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioi- tava myös ne ajat, jolloin laite on sammutettuna tai tyhjä- Bosch Power Tools 1 609 92A 9HM | (22.03.2024)120 | Suomi käynnillä. Tämä voi vähentää huomattavasti koko työskente- lyajan tärinä- ja melupäästöjä. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyö- kalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpi- minä ja työprosessien organisointi). Uudelleenkäynnistyssuoja (GWS20-230J/GWS22-180J/GWS22-230J/ GWS2200(3601HC03../ 3601HC13..)) Uudelleenkäynnistyssuoja estää sähkötyökalun hallitsemat- toman käynnistymisen virtakatkoksen jälkeen. Kun haluat ottaa sähkötyökalun uudelleen käyttöön, kytke käynnistyskytkin (2) pois päältä ja käynnistä moottori uudel- leen. Pehmeä käynnistys (GWS20-230J/GWS22-180J/GWS22-230J/ GWS2200 (3601HC03../ 3601HC13..)) Elektroninen pehmeä käynnistystoiminto rajoittaa vääntö- momenttia käynnistettäessä ja mahdollistaa sähkötyökalun lähes nykäyksettömän käynnistymisen. Huomautus: pehmeä käynnistystoiminto ja uudelleenkäyn- nistyssuoja ovat epäkunnossa, jos sähkötyökalu kiihtyy heti käynnistyksen jälkeen huippunopeuteen. Lähetä sähkötyö- kalu viipymättä huoltoon (osoitteen voit katsoa kappaleesta ”Asiakaspalvelu ja käyttöneuvonta”). Asennus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. Suojusten asentaminen Huomautus: Jos hiomalaikka on murtunut käytön aikana tai suojuksen/sähkötyökalun kiinnittimet ovat vioittuneet, säh- kötyökalu on lähetettävä välittömästi huoltopisteeseen kor- jausta varten, katso lisätiedot kappaleesta "Asiakaspalvelu ja käyttöneuvonta". Hiontatöiden suojus Asenna suojus (6) karakaulan päälle. Säädä suojuksen (6) asento suoritettavan työn mukaan ja lukitse suojus (6) luki- tusruuvin (5) avulla. u Säädä suojus (6) niin, ettei kipinäsuihku kohdistu käyttäjän suuntaan. Katkaisutöiden suojus u Käytä katkaisutöissä aina katkaisutöiden suojusta(7) tai hiomatöiden suojusta(6) ja siihen asennettua kat- kaisutöiden suojainta(8). u Käytä riittävän tehokasta pölynpoistoa, kun teet kivi- materiaalien katkaisutöitä. Katkaisutöiden suojus (7) asennetaan samalla tavalla kuin hiomatöiden suojus (6). Katkaisutöiden suojain Asenna katkaisutöiden suojain (8) hiomatöiden suojukseen (6) (katso kuva A): käännä vipua takaisinpäin (➊). Kytke suojain (8) hiomatöiden suojukseen (6) (➋). Paina vipu ta- kaisin suojusta (6) vasten (➌). Käännä irrotusta varten (katso kuva B) vipua takaisinpäin (➊). Vedä suojain (8) irti suojuksesta (6) (➋). Ohjaustuen avulla tehtävän katkaisutyön imusuojus Ohjaustuen avulla tehtävän katkaisutyön imusuojus(24) asennetaan samalla tavalla kuin hiomatöiden suojus. Ohjaustuella varustettuun imusuojukseen(24) voi kytkeä soveltuvanBosch-pölynimurin. Kytke sitä varten imuletku imuadapterin kanssa imusuojuksen kiinnitysputkeen. Huomautus: imuletkussa ja tarvikkeissa olevan pölyn aiheut- tama kitka aiheuttaa imuroinnin aikana sähköstaattisen va- rauksen, jonka käyttäjä voi tuntea staattisen sähkön pur- kauksena (riippuen ympäristötekijöistä ja fysiologisesta ti- lastaan). Bosch suosittelee käyttämään hienojakoisen pölyn ja kuivien materiaalien imuroinnissa aina antistaattista imu- letkua (lisätarvike). Käsisuojus u Asenna kumisen hiomalautasen (19) tai kuppiharjan/ kartioharjan/timanttiporakruunun käyttöä varten aina käsisuojus (18). Kiinnitä käsisuojus (18) lisäkahvan (4)/(3) kanssa. Vakiomallinen lisäkahva / tärinävaimennettu lisäkahva Asenna lisäkahva (4)/(3) työskentelyasennon mukaan vaih- teiston pään oikealle tai vasemmalle puolelle. u Älä käytä sähkötyökalua ilman lisäkahvaa (4)/(3). u Lopeta sähkötyökalun käyttö, jos lisäkahva (4)/(3) vaurioituu. Älä tee mitään muutoksia lisäkahvaan (4)/ (3). Tärinävaimennettu lisäkahva (3) vä- hentää tärinää ja mahdollistaa siten miellyttävän ja turvallisen työskente- lyn. Hiomatarvikkeiden asennus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Älä koske hioma- tai katkaisulaikkoihin, ennen kuin ne ovat jäähtyneet. Laikat kuumentuvat voimakkaasti käy- tön aikana. Puhdista hiomakara (17) ja kaikki asennettavat osat. Paina hiomatarvikkeen kiinnittämistä ja irrottamista varten karan lukituspainiketta (1), jotta saat lukittua hiomakaran paikalleen. u Älä paina karan lukituspainiketta ennen kuin hioma- kara on pysähtynyt. Muussa tapauksessa sähkötyökalu saattaa vaurioitua. Hioma-/katkaisulaikka Huomioi hiomatarvikkeiden mitat. Reiän halkaisijan täytyy sopia kiinnityslaippaan. Älä käytä adaptereita tai supistus- kappaleita. 1 609 92A 9HM | (22.03.2024) Bosch Power ToolsSuomi | 121 Kun käytät timanttikatkaisulaikkoja, varmista, että timantti- katkaisulaikkaan merkitty kiertosuuntanuoli ja sähkötyöka- lun pyörintäsuunta (katso kotelossa oleva kiertosuuntanuoli) vastaavat toisiaan. Asennusjärjestys on esitetty kuvasivulla. Huomautus: kun asennat sidosteiset hioma- tai katkaisulai- kat mukana toimitetun kiinnityslaipan (9) ja kiinnitysmutte- rin (13) tai pikakiinnitysmutterin (14) avulla, et tarvitse vä- likkeitä. Kun haluat kiinnittää hioma-/katkaisulaikan, asenna kiinni- tyslaippa O-renkaan(9) kanssa hiomakaraan(17) ja ruuvaa kiinnitysmutteri(13) kiinni. Huomaa kiinnitysmutterin(13) suuntaus valitun hioma-/katkaisulaikan mukaan (katso käyt- töoppaan alussa olevat kuvat), ja kiristä mutteri laikka-avai- mella(katso "Pikakiinnitysmutteri ", Sivu121). u Asennettuasi hiomatarvikkeen tarkista ennen käyn- nistystä, että hiomatarvike on kunnolla paikallaan ja että laikka voi pyöriä vapaasti. Varmista, ettei hioma- tarvike hankaa suojusta tai muita osia vasten. Kiinnityslaipan (9) keskitysreunan ym- pärille on asennettu muoviosa (O-ren- gas). Jos O-rengas puuttuu tai se on rikki, kiinnityslaippa (9) täytyy ehdot- tomasti vaihtaa ennen käytön jatka- mista. Pikakiinnitysmutteri Hiomatarvikkeen vaihdon helpottamiseksi voit käyttää kiinni- tysmutterin (13) sijasta pikakiinnitysmutteria (14), jonka voi irrottaa ja asentaa ilman työkaluja. u Pikakiinnitysmutteria(14) saa käyttää vain sellaisten hioma-, katkaisu- ja harjalaikkojen kiinnitykseen, joi- den reikän halkaisija on 22,2 mm. Käytä vain ehjää ja moitteettomassa kunnossa olevaa pi- kakiinnitysmutteria (14). Varmista kiinnityksen yhteydessä, ettei pikakiinnitys- mutterin (14) tekstipuoli ole hiomalaikkaan päin; nuolen täytyy osoittaa merkintään (26). (26) Paina karan lukituspainiketta (1), jotta saat lukittua hiomakaran paikalleen. Kiristä pikakiinnitysmutteri kääntä- mällä hiomalaikkaa voimakkaasti myö- täpäivään. Oikein kiinnitetty ja ehjä pikakiinnitys- mutteri on mahdollista avata käsin. Avaa mutteri kiertämällä pyällettyä rengasta vastapäivään. Älä missään tapauksessa avaa kiinni juuttunutta pikakiinnitysmutteria pihdeillä, vaan käytä laikka-avainta. Aseta laikka-avain kiinnityskohtaan kuvan mukaisesti. Sallitut hiomatarvikkeet Voit käyttää kaikkia tässä käyttöoppaassa mainittuja hioma- tarvikkeita. Käytettävän hiomatarvikkeen suurimman sallitun kierroslu- vun [min

] tai kehänopeuden [m/s] täytyy vastata vähintään seuraavassa taulukossa vaadittuja arvoja. Huomioi tämän takia hiomatarvikkeen etiketissä ilmoitettu suurin sallittu kierrosluku tai kehänopeus. maks. [mm] [mm] [°] D b s d α [min

Pölyn-/purunpoisto Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijy- pitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla ter- veydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille al- lergisia reaktioita ja/tai hengitystiesairauksia. Tiettyjen pölylaatujen (esimerkiksi tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, varsikin puunsuojaukseen käytettävien lisäaineiden yhteydessä (kromaatti, puunsuoja- Bosch Power Tools 1 609 92A 9HM | (22.03.2024)122 | Suomi aine). Asbestipitoisia materiaaleja saavat käsitellä vain asiantuntevat ammattilaiset. – Käytä mahdollisuuksien mukaan materiaalille soveltuvaa pölynpoistoa. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengitys- suojanaamaria. Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä. u Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää. Käyttö u Älä kuormita sähkötyökalua niin voimakkaasti, että se pysähtyy. u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Noudata varovaisuutta leikatessasi kantavia seiniä, katso kappale "Statiikkaa koskevia ohjeita". u Kiinnitä työkappale, mikäli sen omapaino ei pidä sitä luotettavasti paikallaan. u Voimakkaan kuormituksen jälkeen sähkötyökalun on annettava käydä vielä muutaman minuutin ajan kuor- mittamatta, jotta käyttötarvike jäähtyy. u Älä käytä sähkötyökalua katkaisuhiontatelineessä. u Älä koske hioma- tai katkaisulaikkoihin, ennen kuin ne ovat jäähtyneet. Laikat kuumentuvat voimakkaasti käy- tön aikana. Työskentelyohjeita Karkea hionta u Käytä sidosteisella laikalla tehtävässä karkeahion- nassa aina hiomatöiden suojusta (6). u Älä missään tapauksessa käytä katkaisulaikkaa kar- keahiontaan. u Karkeissa hiomatöissä katkaisutöiden suojus (7) tai hiomatöiden suojus (6) ja siihen asennettu katkaisu- töiden suojain (8) saattavat osua työkappaleeseen, jolloin voit menettää työkalun hallinnan. Karkeahionnassa saat parhaat työtulokset laikan 30-40° työstökulmalla. Hio sähkötyökalulla edestakaisin liikkein ja paina sitä kevyesti pintaa vasten. Näin estät työkappaleen lii- allisen kuumenemisen sekä värjäytymien ja urien syntymi- sen. u Kun käytät sellaisia sidosteisia laikkoja, jotka on hyväk- sytty sekä katkaisu- että hiomatöihin, tällöin on käytettävä katkaisutöiden suojusta (7) tai hiomatöiden suojusta (6) ja siihen asennettua katkaisutöiden suojainta (8). Pintojen hiominen lamellilaikalla u Käytä lamellilaikalla tehtävissä hiomatöissä aina hio- matöiden suojusta(6). Lamellilaikan (lisätarvike) avulla voit hioa myös kaarevia pin- toja ja profiileita. Lamellilaikat takaavat huomattavasti pi- demmän käyttöiän, hiljaisemman käyttömelun ja viileämmän hionnan tavanomaisiin hiomalaikkoihin verrattuna. Pintojen hiominen hiomalautasella u Asenna kumisen hiomalautasen (19) käyttöä varten aina käsisuojus (18). Hiomalautasella tehtävät hiomatyöt voi tehdä ilman suojusta. Asennusjärjestys on esitetty kuvasivulla. Ruuvaa rengasmutteri(21) paikalleen ja kiristä se laikka- avaimen avulla. Kuppiharja/harjalaikka/kartioharja u Käytä harjalaikalla tehtävissä harjaustöissä aina hio- matöiden suojusta(6). Kuppiharjalla/kartioharjalla tehtävät harjaustyöt voi tehdä ilman suojusta. u Asenna kuppiharjan tai kartioharjan käyttöä varten aina käsisuojus (18). u Harjalaikkojen teräslangat saattavat tarttua suojuk- seen ja murtua, jos harjalaikan koko ylittää sallitut mi- tat. Asennusjärjestys on esitetty kuvasivulla. M14-kierteinen kuppiharja/kartioharja/harjalaikka täytyy ruuvata kunnolla kiinni hiomakaran laipan kierteen loppuun asti. Kiristä kuppiharja/kartioharja/harjalaikka kiintoavaimen avulla. Metallin katkaisutyöt u Kun katkaiset metalliosia sidosteisella katkaisulai- kalla tai timanttikatkaisulaikalla, käytä aina katkaisu- töiden suojusta (7) tai hiomatöiden suojusta (6) ja sii- hen asennettua katkaisutöiden suojainta (8). u Jos käytät hiomatöiden suojusta (6) sidosteisella kat- kaisulaikalla tehtävissä katkaisutöissä, tämä heiken- tää työturvallisuutta kipinöiden ja sirujen sekä lai- kasta murtuvien palojen takia. Katkaise työkappale kyseiselle materiaalille sopivalla työs- kentelynopeudella. Älä paina tai kallista katkaisulaikkaa äläkä liikuta sitä edestakaisin. Älä jarruta pysäytettävää katkaisulaikkaa laikan kylkiä vasten painamalla. Sähkötyökalua täytyy aina ohjata pyö- rimissuunnan vastaisesti. Muuten on vaara, että laikka tempautuu hallitse- mattomasti ulos leikkausurasta. Aseta laikka profiilien ja nelikulmaput- kien katkaisussa mieluiten pienimmän poikkileikkauksen kohdalle. Kiven katkaisutyöt u Kun katkaiset kiviosia sidosteisella katkaisulaikalla tai kivimateriaaleille/betonille tarkoitetulla timantti- katkaisulaikalla, käytä aina ohjaustuella varustettua katkaisutöiden suojusta (24) tai katkaisutöiden suo- justa (7) tai hiomatöiden suojusta (6) ja siihen asen- nettua katkaisutöiden suojainta (8). u Käytä riittävän tehokasta pölynpoistoa, kun teet kivi- materiaalien katkaisutöitä. 1 609 92A 9HM | (22.03.2024) Bosch Power ToolsSuomi | 123 u Käytä pölynsuojanaamaria.u Sähkötyökalua saa käyttää vain kuivaleikkaukseen/ kuivahiontaan. u Jos käytät katkaisutöiden suojusta (7), hiomatöiden suojusta (6) tai hiomatöiden suojusta (6) ja siihen asennettua katkaisutöiden suojainta (8) betonin tai kiviseinän katkaisu- ja hiomatöihin, tämä heikentää työturvallisuutta, koska pölykuormitus kasvaa ja saa- tat menettää sähkötyökalun hallinnan mahdollisen ta- kaiskun takia. Käytä kivimateriaalin leikkaamiseen mieluiten timanttikatkai- sulaikkaa. Kun käytät ohjaustuella varustettua katkaisutyön imusuo- justa (24), pölynpoistoon valittavan imurin täytyy olla hyväk- sytty kivipölyn imurointiin. Boschin valikoimassa on tähän soveltuvia pölynimureita. Kytke sähkötyökalu päälle ja aseta se ohjaustuen etuosan kanssa työkappa- leelle. Työnnä sähkötyökalua eteen- päin rauhallisella, työstettävälle mate- riaalille sopivalla vauhdilla. Timanttikatkaisulaikka saattaa ylikuumentua ja vaurioitua, kun katkaiset erittäin kovia materiaaleja (esimerkiksi paljon kvartsia sisältävää betonia). Timanttikatkaisulaikan ympä- rillä näkyvä kipinäkehä on selvä merkki ylikuumenemisesta. Keskeytä tässä tapauksessa katkaisutyö ja anna timanttikat- kaisulaikan pyöriä hetken ajan kuormittamattomana huippu- nopeudella, jotta laikka jäähtyy. Huomattavasti hidastunut työstönopeus ja laikan ympärillä näkyvä kipinäkehä ovat merkkejä siitä, että timanttikatkaisu- laikka on tylsynyt. Laikan voi teroittaa tekemällä lyhyen leik- kauksen kuluttavaan materiaaliin, esimerkiksi kalkkihiekkaki- veen. Muovin katkaisutyöt u Kun katkaiset esim. muovimateriaaleja sidosteisella katkaisulaikalla, käytä aina katkaisutöiden suojusta(7) tai hiomatöiden suojusta(6) ja siihen asennettua katkaisutöiden suojainta (8). Työskentely timanttiporakruunujen kanssa u Käytä vain kuivakäyttöön tarkoitettuja timanttiporak- ruunuja. u Asenna timanttiporakruunun käyttöä varten aina käsi- suojus (18). Älä aseta timanttiporakruunua yhdensuuntaisesti työkappa- letta vasten. Upota terä viistosti ja kaarevin liikkein työkap- paleeseen. Tämä parantaa jäähdytystä ja pidentää timantti- porakruunun käyttöikää. Statiikkaa koskevia ohjeita Kantaviin seiniin tehtäviä reikiä koskevat maakohtaiset mää- räykset. Näitä määräyksiä on ehdottomasti noudatettava. Kysy ennen töiden aloittamista neuvoa vastaavalta staati- kolta, arkkitehdiltä tai rakennusmestarilta. Käyttöönotto u Huomioi sähköverkon jännite! Virtalähteen jännitteen tulee vastata sähkötyökalun laitekilvessä olevia tietoja. Jos sähkötyökalua käytetään siirrettävien virtalähteiden (ge- neraattoreiden) kanssa, jotka eivät ole riittävän tehokkaita tai joissa ei ole soveltuvaa käynnistysvirran voimakkuuden säätelyä, tällöin suorituskyky voi heikentyä tai käynnistyksen yhteydessä saattaa ilmetä ongelmia. Varmista käyttämäsi virtalähteen soveltuvuus varsinkin säh- köverkon jännitteen ja taajuuden suhteen. Käynnistäminen/sammuttaminen

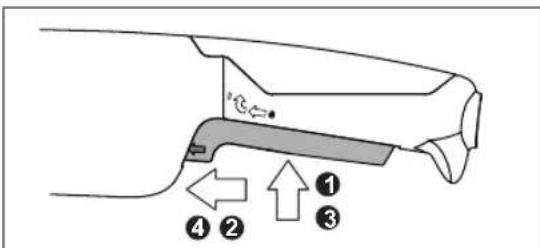

Käynnistyskytkin, jossa on lukitusmekanismi Kun haluat käynnistää sähkötyökalun, paina ensin käynnistyskytkintä(2) ➊, työnnä kytkintä eteenpäin ➋ ja pidä sitten kytkintä pohjassa ➌. Lukitse pohjaan painettu käynnistyskytkin(2) työntämällä käynnistyskytkintä(2) pidemmälle eteenpäin ➍. Sammuta sähkötyökalu vapauttamalla käynnistyskytkin(2), tai jos se on lukittu, paina lyhyesti käynnistyskytkintä(2) ja vapauta se tämän jälkeen. Käynnistyskytkin, jossa ei ole lukitusmekanismia Kun haluat käynnistää sähkötyökalun, paina ensin käynnistyskytkintä(2) ➊, työnnä kytkintä eteenpäin ➋ ja pidä sitten kytkintä pohjassa ➌. Sähkötyökalu sammuu, kun vapautat käynnistyskytkimen(2). u Tarkasta hiomatarvikkeet ennen käyttöä. Hiomatar- vikkeen täytyy olla moitteettomasti paikallaan ja sen on pyörittävä vapaasti. Suorita vähintään 1 minuutin pituinen koekäyttö ilman kuormitusta. Älä käytä vau- rioituneita, epäpyöreitä tai täriseviä hiomatarvik- keita. Vaurioituneet hiomatarvikkeet voivat murtua ja ai- heuttaa tapaturmia. Hoito ja huolto Huolto ja puhdistus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Pidä sähkötyökalu ja tuuletusaukot puhtaina luotetta- van ja turvallisen työskentelyn varmistamiseksi. u Mikäli mahdollista, käytä vaativissa käyttöolosuh- teissa aina pölynimuria. Puhalla tuuletusaukot puh- taiksi säännöllisin väliajoin ja kytke eteen vikavirta- suojakytkin (PRCD). Metallia työstettäessä sähkötyöka- Bosch Power Tools 1 609 92A 9HM | (22.03.2024)124 | Ελληνικά lun sisälle saattaa kerääntyä sähköä johtavaa pölyä. Säh- kötyökalun suojaeristys saattaa heikentyä. Säilytä ja käsittele lisätarvikkeita huolellisesti. Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen huoltopiste. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar- vikkeita koskeviin kysymyksiin. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch-pt.fi Muut asiakaspalvelun yhteystiedot löydät kohdasta: www.bosch-pt.com/serviceaddresses Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! Koskee vain EU‑maita: Eurooppalaisen käytöstä poistettuja sähkö- ja elektroniikka- laitteita koskevan direktiivin 2012/19/EU ja sitä vastaavan kansallisen lainsäädännön mukaan käyttökelvottomat sähkö- työkalut tulee kerätä erikseen ja toimittaa ympäristöystävälli- seen uusiokäyttöön. Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävite- tään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ih- misten terveydelle.

(13) Kinnitusmutter (14) Kiirkinnitusmutter

EU-vaatimustenmukaisuusvakuutus Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direktiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardien vaatimusten mukaisia. Tekniset asiakirjat saatavana: * Kulmahiomakone Tuotenumero

EU-vaatimustenmukaisuusvakuutus Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direktiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardien vaatimusten mukaisia. Tekniset asiakirjat saatavana: * Kulmahiomakone Tuotenumero
