Tipo de produto	Esmerilhadeira angular profissional
Marca	Bosch
Modelo	GWS 22230 P Professional
Potência nominal absorvida	2000 W
Rotação em vazio	6500 rpm
Diâmetro máx. do disco	230 mm
Rosca do eixo de acionamento	M14
Comprimento máx. da rosca	25 mm
Peso (sem acessórios)	5,4 - 8,8 kg
Alimentação	230 V ~, 50/60 Hz
Índice de proteção	/II (dupla isolação)
Proteção contra religamento	Sim
Arranque progressivo	Sim
Funções principais	Esmerilagem, corte, escovagem, lixamento
Acessórios fornecidos	Punho adicional (padrão e antivibração), capa de proteção (esmerilagem e corte), cobertura especial para corte, chave de pinos, porca de aperto rápido SDS-clip
Nível de ruído (pressão sonora)	96 dB(A)
Nível de potência sonora	104 dB(A)
Vibrações (esmerilagem)	5,2 m/s² (K=1,5 m/s²)
Manutenção e limpeza	Desligar antes da limpeza. Limpar as aberturas de ventilação com ar comprimido. Usar um aspirador em condições extremas.
Serviço pós-venda	SAC Bosch : 0970821226 (França), [e-mail]

Perguntas frequentes - GWS 22230 P Professional BOSCH

Como trocar o disco da esmerilhadeira?

Desligue a ferramenta. Pressione o botão de bloqueio do eixo (1) para travar o eixo. Use a chave de pinos (15) para soltar a porca de aperto (13) ou (14). Substitua o disco e aperte a porca girando firmemente o disco no sentido horário.

Qual capa de proteção usar para corte?

Para corte, use sempre a capa de proteção especial para corte (7) ou a capa de proteção especial para esmerilagem (6) com a cobertura especial para corte (8). Nunca use a capa de esmerilagem sozinha para cortar.

Como evitar o recuo da esmerilhadeira?

Segure firmemente a ferramenta com as duas mãos, use o punho auxiliar e evite prender o disco. Trabalhe em oposição (não em avanço) e não force o corte.

O que fazer em caso de queda de energia?

A ferramenta está equipada com proteção contra religamento. Para religar, coloque o interruptor na posição desligado e religue normalmente.

Como usar a porca de aperto rápido SDS-clip?

A porca rápida (14) permite trocar o disco sem chave. Aperte-a manualmente girando o disco no sentido horário. Para soltar, gire o anel manualmente. Nunca use alicate.

Posso usar a esmerilhadeira para lixar?

Sim, com um prato de borracha (19) e um disco abrasivo (20). Monte sempre o protetor de mão (18) e use a capa de proteção adequada.

Como limpar a ferramenta após o uso?

Desligue a ferramenta. Limpe as aberturas de ventilação com ar comprimido. Em condições extremas (metais), use um aspirador e um disjuntor diferencial (PRCD).

Quais acessórios são compatíveis com o eixo M14?

Todos os acessórios com rosca M14: rebolos, discos de corte, escovas metálicas, serras copo diamantadas, etc. Respeite as dimensões máximas (230 mm de diâmetro).

Como reduzir as vibrações durante o trabalho?

Use o punho adicional antivibração (3) fornecido. Mantenha as mãos aquecidas e organize pausas. As vibrações medidas são de 5,2 m/s² para esmerilagem.

Onde encontrar peças de reposição?

Consulte o site Bosch Professional (www.bosch-pt.com) para vistas explodidas e peça online. Contacte o SAC Bosch pelo 0970821226 (França) ou por email.

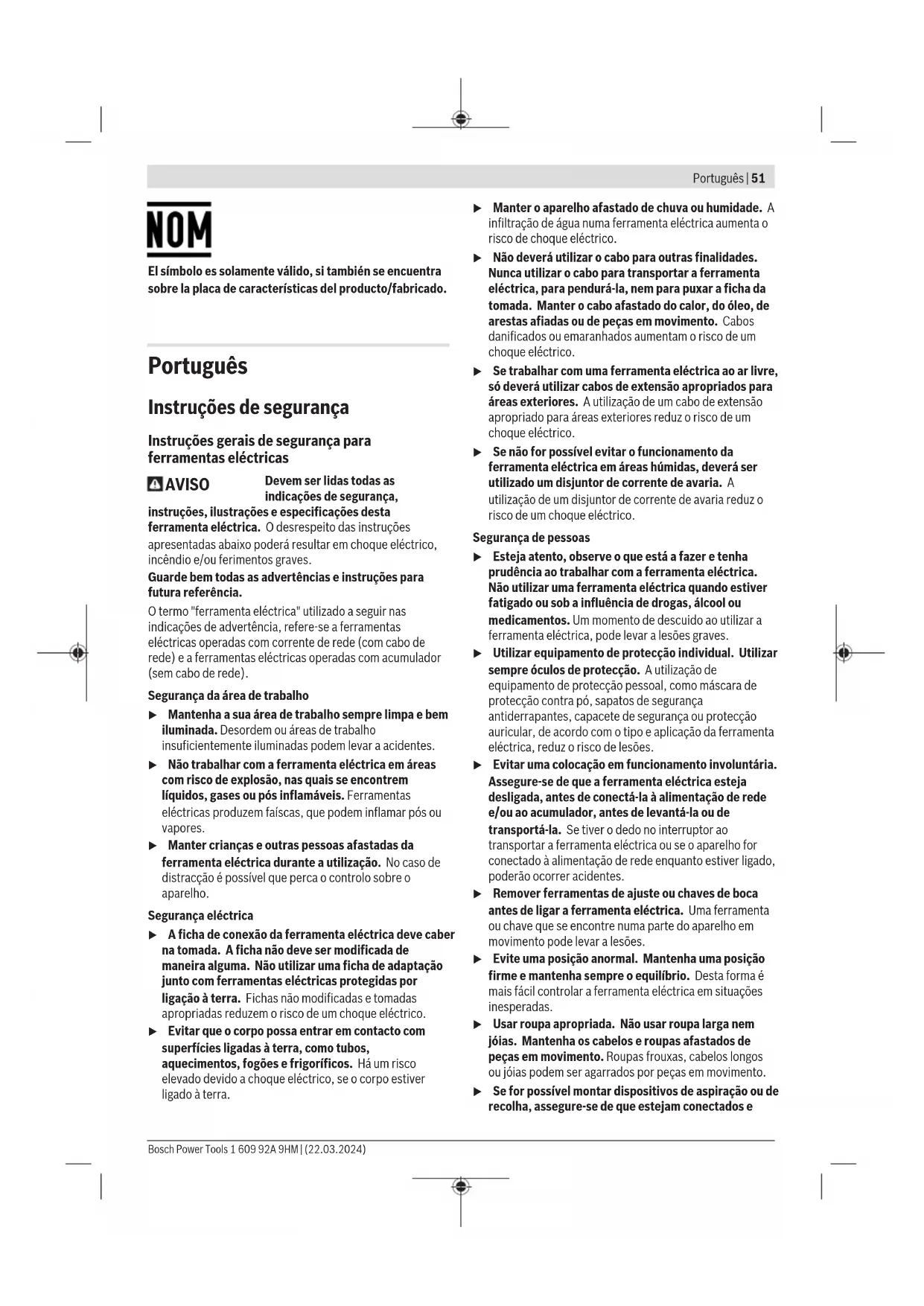

MANUAL DE UTILIZADOR GWS 22230 P Professional BOSCH

Instruções de segurança

Instruções gerais de segurança para ferramentas elétricas

AVISO

Devem ser lidas todas as indicações de segurança,

instruções, ilustrações e especificações desta ferramenta elétrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

Mantenha sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. - Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. - Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controle sobre o aparelho.

Segurança elétrica

A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize uma ficha de adaptação com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. Evitar que o corpo possa entrar em contato com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico, se o corpo estiver ligado à terra.

Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. - Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. Se trabalhar com uma ferramenta elétrica ao ar livre, deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. Utilize equipamento de proteção individual. Utilize sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes. Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e

utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

• Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma coisa descuidada pode causar ferimentos graves numa fração de segundo.

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada.
• Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada e/ou remova o acumulador, se amovível, antes de executar ajustes na ferramenta elétrica, de substituir acessórios ou de guardar as ferramentas elétricas. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. Guarde ferramentas elétricas não utilizadas fora do alcance de crianças e não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.
• Trate a ferramenta elétrica e os acessórios com cuidado. Controle se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas.
• Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.
• Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Instruções de segurança para rebarbadoras

Indicações de segurança comuns para operações de desbaste, lixamento, escovagem com arame ou corte:

Esta ferramenta elétrica foi concebida para funcionar como uma rebarbadora, lixadeira, escova de arame, abridora de furos ou ferramenta de corte. Devem ser lidas todas as indicações de segurança, instruções, ilustrações e especificações desta ferramenta elétrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque elétrico, incêndio e/ou ferimentos graves. - Operações como polimento não devem ser realizadas com esta ferramenta elétrica. A execução de operações para as quais a ferramenta elétrica não foi concebida pode acarretar riscos e provocar lesões. - Não converter esta ferramenta elétrica para uma utilização para a qual não tenha sido especificamente concebida e especificada pelo fabricante da ferramenta. Uma tal conversão poderá resultar na perda de controlo e causar ferimentos graves. - Não utilize acessórios que não tenham sido especificamente concebidos e recomendados pelo fabricante da ferramenta. Mesmo que seja possível adaptar o acessório à sua ferramenta elétrica, isso não constitui uma garantia de utilização segura. A velocidade nominal do acessório deve ser, no mínimo, igual à velocidade máxima indicada na ferramenta elétrica. Os acessórios que foram realizados a uma velocidade superior àquela para a qual foram concebidos poderão desintegrar-se e projetar fragmentos. O diâmetro externo e a espessura do acessório devem ser compatíveis com a potência nominal da sua ferramenta elétrica. Os acessórios com um tamanho incorreto não podem ser devidamente protegidos ou controlados. As dimensões da fixação do acessório têm de ser compatíveis com o hardware de instalação da ferramenta elétrica. Os acessórios não compatíveis com o hardware de instalação da ferramenta elétrica irão funcionar de forma desequilibrada, vibrar excessivamente e poderão provocar a perda de controlo. - Não utilize um acessório danificado. Antes de cada utilização, inspecione os acessórios como, por exemplo, discos abrasivos quanto à presença de lascas e fissuras, prato de apoio quanto à presença de fissuras ou desgaste excessivo, escova de arame quanto à presença de fios soltos ou partidos. Se deixar cair a ferramenta elétrica ou o acessório, verifique se há danos ou instale um acessório intacto. Depois de inspecionar e instalar um acessório, proteja-se a si e às outras pessoas do plano do acessório rotativo e faça funcionar a ferramenta elétrica com o número máximo de rotações em vazio durante um minuto. Normalmente, os acessórios danificados desintegram-se durante este período de teste.

Use equipamento de proteção individual. Dependendo da aplicação, use uma viseira ou óculos de proteção. Consoante o caso, use máscara de proteção contra pó, proteções auriculares, luvas e um avental de trabalho com capacidade para deter fragmentos abrasivos ou da peça de trabalho. Os óculos de proteção devem proteger contra quaisquer detritos projetados durante as diversas aplicações. A máscara de proteção contra pó ou máscara respiratória devem ter capacidade para filtrar as partículas geradas numa determinada aplicação. A exposição prolongada a ruídos de elevada intensidade pode causar perda de audição. - Mantenha as outras pessoas presentes no local a uma distância segura da área de trabalho. Qualquer pessoa que entre na área de trabalho tem de usar equipamento de proteção individual. Os fragmentos de uma peça de trabalho ou de um acessório partido podem ser projetados e provocar ferimentos fora da área de trabalho imediata. Segure a ferramenta elétrica exclusivamente nas superfícies de manuseamento isoladas ao efetuar uma operação na qual o acessório de corte possa entrar em contacto com fios elétricos ocultos ou com o seu próprio cabo. Se o acessório de corte entrar em contacto com um fio "sob tensão", as partes metálicas expostas da ferramenta elétrica ficam "sob tensão" e poderão produzir um choque elétrico. - Afaste o cabo do acessório rotativo. Na eventualidade de perder o controlo, o cabo pode ser cortado ou ficar preso e a sua mão ou braço poderão ser puxados na direção do acessório rotativo. - Nunca pouse a ferramenta elétrica até que o acessório tenha parado por completo. Caso contrário, o acessório rotativo pode engatar na superfície e fazer-lhe perder o controlo da ferramenta elétrica. - Nunca coloque a ferramenta elétrica em funcionamento quando a transporta. O contacto acidental do acessório rotativo com a sua roupa pode puxar o acessório na direção do seu corpo. Limpe regularmente as aberturas de ventilação da ferramenta elétrica. Caso contrário, o ventilador do motor irá aspirar o pó para o interior da carcaça e a acumulação excessiva de pó metálico poderá provocar riscos de natureza elétrica. - Não utilize a ferramenta elétrica junto a materiais inflamáveis. As faíscas produzidas podem inflamar esses materiais. - Não utilize acessórios que necessitem de refrigerantes líquidos. A utilização de água ou de outros refrigerantes líquidos pode resultar em eletrocussão ou choque elétrico.

Efeito de coice e indicações relacionadas:

O efeito de coice é uma reação súbita a um disco rotativo, prato de apoio, escova ou outro acessório entalado ou bloqueado. O entalamento ou bloqueio provoca uma paragem rápida do acessório rotativo que, por sua vez, faz com que a ferramenta elétrica descontrolada seja impelida

na direção oposta à rotação do acessório no ponto do bloqueio.

Por exemplo, se um disco abrasivo ficar bloqueado ou for entalado pela peça de trabalho, a extremidade do disco que estiver em contacto com o ponto de bloqueio pode penetrar a superfície do material, fazendo com que o disco suba ou salte. O disco poderá saltar na direção do utilizador ou para longe, dependendo da direção do movimento do disco no ponto de entalamento. Os discos abrasivos podem partir-se nestas condições.

O efeito de coice é resultado de uma utilização abusiva e/ou condições ou procedimentos incorretos de utilização da ferramenta elétrica e pode ser evitado tomando as precauções indicadas abaixo.

• Segure a ferramenta elétrica com firmeza com as mãos e posicione o seu corpo e braços de forma a poder resistir ao efeito de coice. Utilize sempre o punho auxiliar, se fornecido, para obter o maior controlo sobre o efeito de coice ou reação do binário durante o arranque. O utilizador poderá controlar as reações do binário ou o efeito de coice caso tome as devidas precauções.
• Nunca coloque a sua mão perto do acessório rotativo. O acessório pode ressaltar para cima da sua mão.
• Não posicione o seu corpo na área para a qual a ferramenta elétrica pode saltar caso ocorra o efeito de coice. O efeito de coice irá impelir a ferramenta na direção oposta ao movimento do disco no ponto de bloqueio. Tenha especial cuidado ao trabalhar em cantos, arestas aguçadas, etc. Evite que o acessório ressalte ou fique preso. Os cantos, as arestas aguçadas ou o ressalto do acessório rotativo tendem a fazer com que este fique preso e provoque a perda de controlo ou o efeito de coice.
• Não instale uma corrente de serra, uma lâmina para esculpir madeira, um disco de diamante segmentado com uma folga periférica superior a 10 mm ou lâmina de serra dentada. Tais lâminas provocam com frequência o efeito de coice e a perda de controlo.

Indicações de segurança específicas para operações de desbaste e de corte:

Utilize apenas os tipos de discos especializados para a sua ferramenta elétrica e a proteção específica concebida para o disco selecionado. Os discos inadequados para uso na ferramenta elétrica não podem ser devidamente protegidos e são perigosos. A superfície de desbaste dos discos com centro rebaixado deve encontrar-se abaixo do plano do rebordo de proteção. Um disco incorretamente instalado que ultrapasse o plano do rebordo de proteção não pode ser devidamente protegido. A proteção deve ser fixada com firmeza à ferramenta elétrica e posicionada de forma a proporcionar a maior segurança, ou seja, com a menor parte do disco exposta relativamente ao utilizador. A proteção ajuda a proteger o utilizador dos fragmentos de discos

partidos, do contacto acidental com o disco e faíscas que podem inflamar o vestuário.

Os discos devem ser utilizados exclusivamente nas aplicações recomendadas. Por exemplo: não lixe com a parte lateral do disco de corte. Os discos abrasivos de corte destinam-se a um desbaste periférico; a aplicação de forças laterais nesses discos poderá provocar a sua desintegração. Utilize sempre flanges para discos intactas e de tamanho e forma adequados para o disco em questão. As flanges adequadas proporcionam apoio ao disco e reduzem a possibilidade de quebras. As flanges para discos de corte poderão ser diferentes das flanges para discos de rebarbar. - Não utilize discos gastos de ferramentas elétricas maiores. Um disco concebido para ferramentas elétricas maiores não é adequado para as velocidades mais elevadas das ferramentas mais compactas e pode desintegrar-se. Ao utilizar discos de dupla finalidade, use sempre a proteção correta para a aplicação que está a ser executada. A não utilização da proteção correta poderá não fornecer o nível desejado de proteção, o que poderá causar ferimentos graves.

Indicações de segurança adicionais, específicas para operações de corte:

• Não "encrave" o disco de corte nem aplique uma pressão excessiva. Não tente efetuar cortes com uma profundidade de corte excessiva. A sobrecarga do disco aumenta a entrega e a suscetibilidade de torcer ou bloquear o disco no corte e a possibilidade de ocorrer o efeito de coice ou a quebra do disco.
• Não posicione o seu corpo em LINHA e atrás do disco rotativo. Quando o disco, no ponto de operação, está a afastar-se do seu corpo, o potencial efeito de coice pode impelir o disco em rotação e a ferramenta elétrica na sua direção. Quando o disco está a bloquear ou se interromper um corte por qualquer motivo, desligue a ferramenta elétrica e mantenha-a imóvel até que o disco pare por completo. Nunca tente retirar o disco em rotação do corte, caso contrário, pode ocorrer o efeito de coice. Investigue e tome as medidas necessárias para eliminar a causa do bloqueio do disco.
• Não reinicie a operação de corte na peça de trabalho. Deixe o disco atingir a velocidade máxima e introduza-o cuidadosamente no corte. O disco pode bloquear, subir ou ressaltar caso a ferramenta elétrica seja ligada com o disco introduzido na peça de trabalho.
• Apoie os painéis ou qualquer peça de trabalho de grandes dimensões para reduzir o risco de entalamento e ressalto do disco. As peças de trabalho de grandes dimensões tendem a abater sob o seu próprio peso. Coloque suportes sob a peça de trabalho muito à LINHA de corte e muito da extremidade da peça de trabalho, de ambos os lados do disco.

Tenha especial cuidado ao efetuar um "corte de imersão" em paredes existentes ou noutras áreas cegas. O disco protuberante pode cortar canalizações de água ou de gás, fios elétricos ou objetos que podem provocar o efeito de coice. - Não tente fazer cortes curvos. A sobrecarga do disco aumenta a entrega e a suscetibilidade de torcer ou bloquear o disco no corte e a possibilidade de ocorrer o efeito de coice ou a quebra do disco, o que poderá causar ferimentos graves.

Indicações de segurança específicas para operações de lixamento:

Utilize folhas de lixa de tamanho adequado. Siga as recomendações dos fabricantes ao selecionar a folha de lixa. As folhas de lixa que ultrapassam demasiadamente os limites do prato de lixar representam um risco de laceração e podem provocar o bloqueio, rutura do disco ou efeito de coice. Indicações de segurança específicas para operações de escovagem com arame: Tenha presente que as cerdas de arame são projetadas, mesmo durante uma utilização normal. Não aplique uma energia na escova para não sobrecarregar as cerdas de arame. As cerdas de arame podem facilmente penetrar o vestuário leve e/ou a pele. Se estiver especificado o uso de uma proteção para a escovagem com arame, não permita qualquer interferência da catraba em disco ou escova com a proteção. A catraba em disco ou escova pode aumentar de diâmetro devido à carga de trabalho e forças centrífugas.

Instruções de segurança adicionais

Usar óculos de proteção.

Durante o trabalho, segure a ferramenta elétrica com as duas mãos e providencie uma estabilidade segura. A ferramenta elétrica é conduzida com maior segurança com ambas as mãos.

No caso de ferramentas de trabalho com rosca fêmea, como escovas e brocas de coroa de diamante, é necessário ter atenção ao comprimento máx. da rosca do veio de trabalho. A extremidade do veio não pode tocar no fundo da ferramenta de trabalho. Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogos e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico.

• Não tocar nos discos abrasivos e de corte, antes que arrefeçam. Os discos tornam-se extremamente quentes durante o trabalho.
• Destravar o interruptor de ligar-desligar e colocá-lo na posição desejada, se a alimentação de rede for interrompida, p. ex. devido a uma falha de corrente ou se a ficha de rede tiver sido puxada da tomada. Assim é evitado um rearranque descontrolado do aparelho. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Armazene as ferramentas de trabalho dentro de edifícios, num espaço seco, com uma temperatura ambiente uniforme e sem gelo. Retire as ferramentas de trabalho antes do transporte da ferramenta elétrica. Deste modo evita danos.
• Os discos de corte e rebarbar ligados têm uma data de expiração após a qual os discos não podem ser mais usados.

Descrição do produto e do serviço

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções podem causar choque elétrico, incêndio e/ou ferimentos graves.

Respeite as figuras na parte dianteira do manual de instruções.

Utilização adequada

A ferramenta elétrica destina-se a cortar escovar metal, pedra e plástico e a desbastar metal, como para furar em materiais de pedra com brocas de coroa de diamante sem água. No processo, é necessário assegurar que é utilizada a tampa de proteção correta (ver "Funcionamento", Página 59).

Ao cortar pedras deve ser assegurada uma aspiração de pó suficiente.

Com as ferramentas de lixar permitidas é possível utilizar a ferramenta elétrica para lixar com papel de areia.

A ferramenta elétrica não pode ser usada para lixar materiais de pedra com discos de lixa de diamante, para lixar metal e pedra com mós tipo tacho ou para o processamento de materiais compostos.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Tecla de bloqueio do veio (2) Interruptor de ligar/desligar (3) Punho articulari antivibrações (superfície do punho isolada)a (4) Punho adicional padrão (superfície do punho isolada)a (5) Parafuso de fixação para a tampa de proteção (6) Tampa de proteção para lixar (7) Tampa de proteção para cortar (8) Cobertura para cortar (9) Flange de admissão com O-ring (10) Disco de lixa a) (11) Disco de corte (12) Disco de corte de diamante (13) Porca de aperto (14) Porca de aperto rápido SDS-clip (15) Chave de furos para a porca de aperto (16) Punho (superfície do punho isolada) (17) Veio de retificação (18) Proteção das mãos a) (19) Prato de lixar em borracha (20) Folha de lixa (21) Porca redonda (22) Catrabucha tipo tacho a) (23) Chave de bocas a) (24) Tampa de aspiração para cortar com patim de guia a) (25) Broca de coroa a diamante

a) Este acessório não faz parte do material a fornecer padrão.

Dados Técnicos

Rebarbadora GWS 20-230 P GWS 20-230 J
Número de produits	3 601 HC1 1.. 3 601 HC1 3..
Potência nominal observada W 2000 2000
Número de rotações em vazio nominalA)	r.p.m. 6500 6500
Diâmetro máximo. dos discos de rebarbar/diâmetro do prato de lixar em borracha	mm 230 230
Rosca do veio de retificação M 14 M 14
Comprimento máximo. da rosca do veio de retificação mm 25 25
Proteção contra rearranque involuntário - ●
Arranque suave - ●

Rebarbadora GWS 20-230 P GWS 20-230 J

PesoE(C)	kg 5,4-8,8 5,4-8,8
Classe de proteção	[2] / [1]

A) Nível de rotações em vazio nominal segundo a norma EN IEC 62841-2-3 para a seleção das ferramentas de trabalho adequadas. O número de rotações em vazio efetivo não pode exceder o número de rotações em vazio nominal e é, por isso, menor. B) em função da tampa de proteção usada ((7), (6), (8)), do punho adicional usado ((4), (3)) e da tampa de aspiração usada (24) C) Peso sem cabo de ligação à rede e sem ficha de rede

Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do País, estes dados podem variar.

Indicações relativas às condições de ligação à rede para GWS 20-230 P:

O aparelho cumpre os requisitos IEC 61000-3-11 e está sujeito a conexão condicional. O aparelho pode causar flutuações ocasionais de voltagem sob condições de energia desfavoráveis. A impedância deste aparelho está definida como Z_atual = 0,18Ω . O utilizador tem de assegurar que o ponto de conexão, com a impedância Z_max , onde o aparelho deve ser conectado cumpre o requisito de impedância: Z_atual ≥ Z_max . Se Z_max é desconhecido, determine Z_max em consulta com o fornecedor da rede ou autoridade de fornecimento.

Os valores podem variar em função do produto e estar sujeitos a condições de aplicação e do meio ambiente. Para mais informações consulte www.bosch-professional.com/wac.

Rebarbadora GWS 22-180 P
	GWS 2200	GWS 22-230 P GWS 2200	GWS 22-180 J GWS 2200	GWS 22-230 J GWS 2200
Número de produits	3601 HC0 1.. 3601 HC1 1.. 3601 HC0 3.. 3601 HC1 3..
Potência nominal observada W 2200 2200 2200
Número de rotações em vazio nominala)	r.p.m. 8500 6500 8500 6500
Diâmetro max. dos discos de rebarbar/diâmetro do prato de lixar em borracha	mm 180 230 180 230
Rosca do veio de reticularização M 14 M 14 M 14	mm 25 25 25
Comprimento max. da rosca do veio de reticularização	mm 25 25 25
Proteção contra rearranque involuntário	-- ● ●
Arranque suave -- ● ●
PesoB(C)	kg 5,2-7,8 5,4-8,8 5,2-7,8 5,4-8,8
Classe de proteção	☐/II /II /II /II ☑		☐	☐

A) Nível de rotações em vazio nominal segundo a norma EN IEC 62841-2-3 para a seleção das ferramentas de trabalho adequadas. O número de rotações em vazio real é inferior. B) em função da tampa de proteção usada ((7), (6), (8)), do punho adicional usado ((4), (3)) e da tampa de aspiração usada (24) C) Peso sem cabo de ligação à rede e sem ficha de rede

Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do País, estes dados podem variar.

Indicações relativas às condições de ligação à rede para GWS 22-180 P, GWS 22-230 P e GWS 2200:

O aparelho cumpre os requisitos IEC 61000-3-11 e está sujeito a conexão condicional. O aparelho pode causar flutuações ocasionais de voltagem sob condições de energia desfavoráveis. A impedância deste aparelho está definida como Z_atual = 0,18Ω . O utilizador tem de assegurar que o ponto de conexão, com a impedância Z_max , onde o aparelho deve ser conectado cumpre o requisito de impedância: Z_atual ≥ Z_max . Se Z_max é desconhecido, determine Z_max em consulta com o fornecedor da rede ou autoridade de fornecimento.

Os valores podem variar em função do produto e estar sujeitos a condições de aplicação e do meio ambiente. Para mais informações consulte www.bosch-professional.com/wac.

Informação sobre ruídos/vibrações

Os valores de emissão de ruído foram determinados de acordo com EN IEC 62841-2-3.

O nível sonoro avaliado como A da ferramenta elétrica é normalmente de: nível de pressão sonora 96 dB(A); nível de potência sonora 104 dB(A). Incerteza K = 3 dB.

Utilizar proteção auditiva!

Valores totais de vibração a_h (somados vetores das três direções) e incerteza K determinada segundo

ENIEC62841-2-3

Lixar superfícies (desbastar):

a₁ = 5,2m / s²,K = 1,5m / s²,

Lixar com folha de lixa:

a_n = 2,5m / s²,K = 1,5m / s²

Corte abrasivo:

a_n = 5,0m / s²,K = 1,5m / s².

O lixamento de chapas finas ou de outros materiais facilmente vibrantes com grande superfície pode causar um valor de emissão de ruído aumentado até 15 dB. Através de tapetes pesados de amortecimento é possível reduzir a elevada emissão sonora. A elevada emissão de ruído deve ser considerada tanto na avaliação dos riscos da potência do ruído como na seleção de uma proteção auditiva adequada.

O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizada e podem ser utilizados para a comparação de ferramentas elétricas. Também são adequados para uma avaliação provisória das emissões sonoras e de vibrações.

O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo do trabalho.

Para uma estimação exata da emissão sonora e de vibrações, devem ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho.

Além disso, também devem ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho.

Proteção contra rearranque involuntário

(GWS 20-230 J/GWS 22-180 J/GWS 22-230 J/GWS 2200 (3601 HC0 3../3601 HC1 3..))

A proteção contra rearranque involuntário evita que a ferramenta elétrica possa arrancar descontroladamente antes de uma interrupção da alimentação de corrente elétrica.

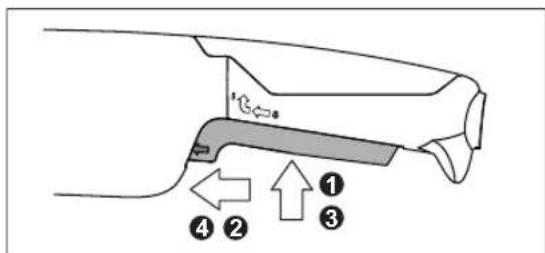

Para recolocar em funcionamento, coloque o interruptor de ligar/desligar (2) na posição desligada e ligue novamente a ferramenta elétrica.

Arranque suave

O arranque suave eletrônico limita o binário ao ligar e permite o arranque da ferramenta elétrica sem solavancos.

Nota: Se a ferramenta elétrica funciona com pleno número de rotações imediatamente antes de ser ligada, significa que o arranque suave e a proteção contra rearranque involuntário falharam. Envie imediatamente a ferramenta elétrica para o Serviço de Assistência Técnica (os endereços encontram-se na secção «Serviço de Assistência Técnica e aconselhamento sobre formas de aplicação»).

Montagem

▷ Antes de todos os trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada.

Montar o dispositivo de proteção

Nota: Se o disco abrasivo quebrar durante o funcionamento ou se os dispositivos de fixação na tampa de proteção/na ferramenta elétrica estiverem danificados, será necessário que a ferramenta elétrica seja enviada imediatamente ao serviço pós-venda; os endereços encontram-se na secção "Serviço pós-venda e aconselhamento".

Tampa de proteção para lixar

Coloque a tampa de proteção (6) na gola do veio. Ajuste a posição da tampa de proteção (6) de acordo com os requisitos da operação (6) com o parafuso de fixação (5).

• Ajuste a tampa de proteção (6) de modo a evitar que você fique na direção do operador.

Tampa de proteção para cortar

Para utilizar, monte a tampa de proteção para cortar (7) ou a tampa de proteção para lixar (6) com a cobertura para cortar (8) montada. Ao cortar pedra, assegure uma aspiração de pó suficiente.

A tampa de proteção para cortar (7) é montada como a tampa de proteção para lixar (6).

Cobertura para cortar

Monte a cobertura para cortar (8) na tampa de proteção para lixar (6) (ver figura A): oscile a alavanca para trás (0). Encaixe a cobertura (8) na tampa de proteção para lixar (6)

(2). Pressione a alavanca na tampa de proteção (6) (8).

Para a desmontagem (ver figura B), oscile a alavanca para trás (0). Retire a cobertura (8) da tampa de proteção (6) (2).

Tampa de aspiração para cortar com patim de guia

A tampa de aspiração para cortar com patim de guia (24) é montada como a tampa de proteção para lixar.

Na tampa de aspiração com patim de guia (24) pode ser conectado um aspirador de pó Bosch apropriado. Para isso, encaixe a mangueira de aspiração com o adaptador de aspiração nas peças de alojamento previstas da tampa de aspiração.

Nota: O atrito formado através do pó na mangueira de aspiração e no acessório durante a aspiração provoca uma carga eletrostática que pode ser percecionada como descarga estática (dependendo dos fatores ambientais e do seu estado fisiológico). A Bosch recomenda de uma forma geral a utilização de uma mangueira de aspiração antiestática (acessório) para a aspiração de pó fino e materiais secos.

Proteção das mãos

Para trabalhos com o prato de lixar em borracha (19) ou com a catrabucha tipo tacho/catrabucha em forma de cone/broca de coroa de diamante, monte sempre a proteção das mãos (18).

Fixe a proteção das mãos (18) com o punho adicional (4)/(3).

Punho adicional padrão/punho adicional antivibrações

Dependendo do modo de operação, enrosque o punho adicional (4)/(3) à direita ou à esquerda na cabeça do mecanismo de acionamento.

Utilize a ferramenta elétrica apenas com o punho adicional (4)/(3). Não continue a utilizar a ferramenta elétrica se o punho adicional (4)/(3) estiver danificado. Não efetue alterações no punho adicional (4)/(3).

Vibração

O punho adicional antivibrações (3) reduz as vibrações, proporcionando um trabalho agradável e seguro.

Antes de todos os trabalhos na ferramenta elétrica, deve puxar a ficha de rede da tomada. Não tocar nos discos abrasivos e de corte, antes que arrefeçam. Os discos tornam-se extremamente quentes durante o trabalho.

Limpe o veio de retificação (17) e todas as peças a serem montadas.

Para fixar e soltar as ferramentas de lixar, pressione a tecla de bloqueio do veio (1), para bloquear o veio de retificação.

Só acione a tecla de bloqueio do veio com o veio de retificação parado. Caso contrário, é possível que a ferramenta elétrica seja danificada.

Disco abrasivo e de corte

Observe as dimensões da ferramenta de lixar. O diâmetro do furo tem de ser adequado ao flange de admissão. Não utilize adaptadores nem peças redutoras.

Ao utilizar discos de corte diamantados, ter em atenção se a seta do sentido de rotação e o sentido de rotação da ferramenta elétrica (ver seta do sentido de rotação na carcaça) coincidem.

A ordem da montagem pode ser consultada na página de esquemas.

Nota: Na montagem de discos abrasivos ou de corte ligados com a ajuda do flange de admissão fornecido (9) e a porca de aperto (13) ou a porca de aperto rápido (14), deixa de ser necessária a utilização de bases de amortecimento. Para fixar o disco abrasivo/corte, encaixe o flange de admissão com O-ring (9) no veio de trabalho (17) e enrosque a porca de aperto (13). Tenha atenção ao alinhamento da porca de aperto (13) consoante o disco abrasivo/de corte utilizado (ver as figuras na parte da frente do manual de instruções), e aperte-a com a chave de dois furos (ver "Porca de aperto rápido SDS-Clic", página 58).

• Após montar a ferramenta abrasiva, deverá controlar, antes de ligar a ferramenta elétrica, se a ferramenta abrasiva está montada corretamente e se pode ser movimentada livremente. Assegure-se de que a ferramenta abrasiva não entre em contacto com a tampa de proteção ou outras peças.

No flange de admissão (9) encontra-se colocada, à volta do colar de centragem, uma peça de plástico (O-ring). Se o anel estiver em falta ou danificado, o flange de admissão (9) tem de ser obrigatoriamente substituído antes de se continuar a utilização.

Porca de aperto rápido SDS-ecic

Para uma troca fácil de ferramenta de lixar sem utilizar outras ferramentas, pode usar a porca de aperto rápido (14) em vez da porca de aperto (13).

A porca de aperto rápido (14) só pode ser utilizada para discos abrasivos ou de corte ou catrabuchas em disco com um diâmetro de furo de 22,2 mm.

Utilize apenas uma porca de aperto rápido (14) que esteja em perfeito estado e sem danos.

Ao enroscar, tenha atenção para que o lado marcado da porca de aperto rápido (14) não aponte para o disco abrasivo; a seta tem de apontar para a marca de índice (26).

Pressione a tecla de bloqueio do veio (1) para bloquear o veio de retificação. Para apertar a porca de aperto rápido, rode o disco abrasivo para a direita com força.

Uma porca de aperto bem fixada e sem danos pode ser desapertada manualmente, rodando o anel serrilhado para a esquerda. Nunca solte uma porca de aperto rápido presa com um alicate; utilize sempre a chave de dois furos. Coloque a chave de dois furos como indicado na figura.

Pode utilizar todas as ferramentas de lixar mencionadas neste manual de instruções.

O número de rotações [r.p.m.] ou a velocidade periférica [m/s] admissível das ferramentas de lixar utilizadas tem de corresponder, pelo menos, aos dados da tabela seguinte.

Por isso, respeite o número de rotações ou velocidade periférica admissível mencionado no rótulo da ferramenta de lixar.

máx. [mm] [mm] [°]
D b s d a [r.p.m.					[m/s]
180	8	-	22,2	-	8500	80
230	8	-	22,2	-	6500	80
180	4,2	-	22,2	-	8500	80
230	4,2	-	22,2	-	6500	80
180	-	-	-	-	8500	80
230	-	-	-	-	6500	80
100	27	-	M 14	-	8500	80
125	30	-	M 14	-	6500	80
180	26	-	M 14	-	8500	80
180	20	-	22,2	-	8500	80

125--M 14-8500 80
83--M 14-8500 80
180	3,0	7	22,2	>0	8500	80
230	3,0	7	22,2	>0	6500	80

Aspiração de pó/de aparas

Pós de materiais como, por exemplo, tintas que contenham chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo os de carvalho e faia, são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira). Material que contém amianto deve ser processado por pessoal especializado.

• Se possível, utilize um dispositivo de aspiração de pó apropriado para o material.
• Assegure uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.

Observe as diretivas para os materiais a serem processados, vigentes no seu País.

Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição.

Funcionamento

• Não sobrecarregar demasiado a ferramenta elétrica, provocando uma paragem. Antes de todos trabalhos na ferramenta elétrica, deverá puxar a ficha de rede da tomada. Cuidado com ranhuras em paredes de suporte, ver a SECÇÃO "Indicações sobre estática". Aperte a peça se esta não ficar segura apenas com o seu próprio peso.
• Após um trabalho com carga elevada, deverá permitir que a ferramenta elétrica funcione alguns instantes em vazio, para que o acessório possa arrefecer.
• Não utilize a ferramenta elétrica com um suporte para rebarbadoras.
• Não tocar nos discos abrasivos e de corte, antes que arrefeçam. Os discos tornam-se extremamente quentes durante o trabalho.

Instruções de trabalho

Desbastar

Para desbastar com produtos abrasivos ligados, utilize sempre a tampa de proteção para lixar (6). Nunca utilize os discos de corte para desbastar. Ao desbastar, a tampa de proteção para cortar (7) ou a tampa de proteção para lixar (6) com a cobertura montada para cortar (8) pode embater na peça e causar a perda de controlo.

Com um ângulo de penetração de 30° a 40° obtém o melhor resultado de trabalho ao desbastar. Desloque a ferramenta elétrica para trás e para a frente com uma pressão constante. Desta forma, a peça de trabalho não aquece demasiado, não muda de cor e não ficam sulcos.

Na utilização de discos ligados, permitidos tanto para cortar como para lixar, é necessário utilizar a tampa de proteção para cortar (7) ou a tampa de proteção para lixar (6) com a cobertura para cortar montada (8).

Lixar superfícies com disco de lixa em lamelas

Ao lixar com o disco de lixa em lamelas, use sempre a tampa de proteção para lixar (6).

Com o disco de lixa em lamelas (acessório) pode processar melhor superfícies curvas e perfis. Os discos de lixa em lamelas têm uma durabilidade consideravelmente maior, um menor nível sonoro e temperaturas mais baixas ao lixar do que os discos abrasivos convencionais.

Lixar superfícies com prato de lixar

Para trabalhos com o prato de lixar em borracha (19) monte sempre a proteção das mãos (18).

O lixamento com prato de lixar pode ser feito sem tampa de proteção.

A ordem da montagem pode ser consultada na página de esquemas.

Enrosque a porca redonda (21) e aperte-a com a chave de dois furos.

Catrabucha tipo tacho/catrabucha em disco/catrabucha em forma de cone

Ao escovar com catrabuchas em disco, use sempre a tampa de proteção para lixar (6). A escovagem com catrabuchas tipo tacho/catrabuchas em forma de cone pode ser feita sem tampa de proteção. Para os trabalhos com a catrabucha tipo tacho ou a catrabucha em forma de cone monte sempre a proteção das mãos (18). Os fios das catrabuchas em disco podem enredar na tampa de proteção e partir-se, caso as dimensões máximas permitidas das catrabuchas em disco sejam excedidas.

A ordem da montagem pode ser consultada na página de esquemas.

Tem de ser possível enroscar a catrabucha tipo tacho/catrabucha em forma de cone/catrabucha em disco com rosca M14 até ao veio de retificação, de forma a que este fique bem encostado ao flange do veio de retificação no fim da roscagem do veio de retificação. Aperte a catrabucha tipo tacho/catrabucha em forma de cone/catrabucha em disco com uma chave de bocas.

Cortar metal

Ao cortar metal com discos de corte ligados ou com discos de corte de diamante, use sempre a tampa de proteção para cortar (7) ou a tampa de proteção para lixar (6) com cobertura para cortar montada (8). Na utilização da tampa de proteção para lixar (6) para trabalhos de corte com discos de corte ligados, existe um elevado risco de se ser exposto a faíscas e partículas, bem como fragmentos do disco no caso de quebra dos mesmos.

Ao cortar, trabalhe com um avanço uniforme e adequado ao material a processar. Não exerça pressão sobre o disco de corte, não incline nem oscile.

Não trave os discos de corte na saída por contrapressão lateral.

A ferramenta elétrica tem de ser sempre conduzida no sentido oposto às rotações. Caso contrário, há risco de a ferramenta ser pressionada de forma descontrolada para fora do corte. Para cortar perfis e tubos quadrados, o melhor será aplicar pequenos cortes transversais.

Cortar pedra

Ao cortar pedra com discos de corte ligados ou com discos de corte de diamante para pedra/betão, use sempre a tampa de aspiração para cortar com patim de guia (24) ou a tampa de proteção para cortar (7) ou a tampa de proteção para lixar (6) com a cobertura para cortar montada (8). Ao cortar em pedra, assegure uma aspiração de pó suficiente. - Usar uma máscara de proteção contra pó. A ferramenta elétrica só pode ser utilizada para corte/lixamento a seco. Na utilização da tampa de proteção para cortar (7), da tampa de proteção para lixar (6) ou da tampa de proteção para lixar (6) com a cobertura para cortar montada (8) para aplicações de corte e lixamento em betão ou alvenaria, existe uma elevada exposição ao pó, bem como um elevado risco de se perder o controlo da ferramenta, o que pode causar um contragolpe.

Para cortar pedra, o melhor é usar um disco de corte de diamante.

Ao utilizar a tampa de aspiração para cortar com patim de guia (24), o aspirador tem de estar homologado para a aspiração do pó de pedra. A Bosch comercializa aspiradores apropriados.

Ligue a ferramenta elétrica e coloque-a sobre a peça com a parte dianteira do patim de guia. Desloque a ferramenta elétrica com um avanço uniforme e adequado ao material a processar.

Ao cortar materiais especialmente duros, p. ex. betão com alto teor de sílica, o disco de corte de diamante pode sobreaquecer e ficar danificado. Esse sobreaquecimento é claramente denunciado por uma coroa de faísca à volta do disco de corte de diamante.

Neste caso, interrompa o processo de corte e deixe o disco de corte de diamante funcionar algum tempo em vazio com o número de rotações máximo, para o arrefecer.

Um avanço do trabalho mais demorado e uma coroa de faísca à volta são sinais de um disco de corte de diamante rombo. Pode voltar a afiá-lo com pequenos cortes em material abrasivo, p. ex. arenito calcário.

Cortar plástico

Ao cortar materiais como plástico com discos de corte ligados, use sempre a tampa de proteção para cortar (7) ou a tampa de proteção para lixar (6) com cobertura para cortar (8) montada.

Trabalhar com brocas de coroa de diamante

Utilize apenas brocas de coroa de diamante para aplicações a seco. Para trabalhos com as brocas de coroa de diamante, monte sempre a proteção das mãos (18).

Não coloque a broca de coroa de diamante paralelamente à peça de trabalho. Mergulhe obliquamente e com movimentos circulares na peça de trabalho. Deste modo alcança uma refrigeração ideal e uma vida útil mais longa da broca de coroa de diamante.

Indicações sobre estatística

Os cortes em paredes de suporte estão sujeitos às disposições específicas do país. Estas diretivas têm de ser impreterivelmente respeitadas. Antes do início do trabalho, consultar os engenheiros de estruturas, arquitetos responsáveis ou a gestão de obra competente.

Colocação em funcionamento

• Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com os dados que constam na placa de características da ferramenta elétrica.

Durante o funcionamento da ferramenta elétrica em geradores elétricos portáteis (geradores), que não dispõem de reservas de potência suficientes ou de uma regulação de tensão adequada com reforço da corrente de arranque, podem ocorrer perdas de rendimento ou comportamentos atípicos na ligação.

Respeite a adequação do gerador elétrico utilizado, especialmente no que diz respeito à tensão e frequência de rede.

Ligar/desligar

Versão do interruptor com sistemas de retenção

Para a colocação em funcionamento da ferramenta elétrica, pressione primeiro o interruptor de ligar/desligar (2)①, depois empurre-o para a frente ②. Prima-o em seguida e mantenha-o premido ③.

Para fixar o interruptor de ligar/desligar (2) pressionado, desloque o interruptor de ligar/desligar (2) mais para a frente ④.

Para desligar a ferramenta elétrica, solte o interruptor de ligar/desligar (2) ou, se este estiver bloqueado, pressione o interruptor de ligar/desligar (2) brevemente e depois liberte-o.

Versão do interruptor sem sistemas de retenção

Para a colocação em funcionamento da ferramenta elétrica, pressione primeiro o interruptor de ligar/desligar (2)①, depois empurre-o para a frente ②. Prima-o em seguida e mantenha-o premido ③.

Para desligar a ferramenta elétrica, liberte o interruptor de ligar/desligar (2).

Verifique as ferramentas de lixar antes da utilização. A ferramenta de lixar tem de estar corretamente montada e poder ser livremente rodada. Efetue um teste de funcionamento durante, pelo menos, 1 minuto, sem carga. Não utilize ferramentas de lixar danificadas, não redondas ou com vibrações. As ferramentas de lixar danificadas podem rebentar e causar ferimentos.

Manutenção e assistência técnica

Manutenção e limpeza

▸ Antes de todos os trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. - Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Em condições de utilização extremas utilize sempre, se possível, um sistema de aspiração. Sobre frequentemente as aberturas de ventilação e interconecte um disjuntor de corrente de avaria (PRCD). Durante o processamento de metais é possível que se deposite pó condutivo no interior da ferramenta elétrica. Isto pode prejudicar o isolamento de proteção da ferramenta elétrica.

Os acessórios devem ser armazenados e tratados com cuidado.

Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos outros produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.

Brasil

Robert Bosch Ltda. - Divisão de Ferramentas Elétricas

Rodovia Anhanguera, Km 98 - Parque Via Norte

13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Encontrará os endereços das assistências técnicas em:

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

Não deitar ferramentas elétricas no lixo doméstico!

Apenas para países da UE:

De acordo com a diretiva europeia 2012/19/UE para aparelhos elétricos e eletrônicos velhos, e com as respetivas realizações nas leis nacionais, as ferramentas elétricas que não servem mais para a utilização devem ser enviadas separadamente a uma reciclagem ecológica.

No caso de uma eliminação incorreta, os aparelhos elétricos e eletrônicos antigos podem ter efeitos nocivos no ambiente e na saúde humana devido à possível presença de substâncias perigosas.

Italiano
