Typ produktu	Profesjonalna szlifierka kątowa
Marka	Bosch
Model	GWS 22230 P Professional
Moc znamionowa pobierana	2000 W
Prędkość obrotowa bez obciążenia	6500 obr/min
Maks. średnica tarczy	230 mm
Gwint wrzeciona napędowego	M14
Maks. długość gwintu	25 mm
Waga (bez akcesoriów)	5,4 - 8,8 kg
Zasilanie	230 V ~, 50/60 Hz
Stopień ochrony	/II (podwójna izolacja)
Zabezpieczenie przed ponownym uruchomieniem	Tak
Łagodny rozruch	Tak
Główne funkcje	Szlifowanie, cięcie, szczotkowanie, szlifowanie papierem ściernym
Dostarczane akcesoria	Dodatkowy uchwyt (standardowy i antywibracyjny), osłona ochronna (szlifowanie i cięcie), specjalna osłona do cięcia, klucz kołkowy, nakrętka szybkomocująca SDS-clip
Poziom hałasu (ciśnienie akustyczne)	96 dB(A)
Poziom mocy akustycznej	104 dB(A)
Drgania (szlifowanie)	5,2 m/s² (K=1,5 m/s²)
Konserwacja i czyszczenie	Odłączyć przed czyszczeniem. Czyścić szczeliny wentylacyjne sprężonym powietrzem. W ekstremalnych warunkach używać odkurzacza.
Serwis posprzedażowy	Serwis Bosch: 0970821226 (Francja), [e-mail]

Często zadawane pytania - GWS 22230 P Professional BOSCH

Jak wymienić tarczę szlifierki?

Odłącz narzędzie. Naciśnij przycisk blokady wrzeciona (1), aby zablokować wrzeciono. Użyj klucza kołkowego (15), aby poluzować nakrętkę mocującą (13) lub (14). Wymień tarczę, a następnie dokręć nakrętkę, obracając tarczę w kierunku zgodnym z ruchem wskazówek zegara.

Jakiej osłony ochronnej użyć do cięcia?

Do cięcia zawsze używaj specjalnej osłony ochronnej do cięcia (7) lub specjalnej osłony ochronnej do szlifowania (6) z nakładką do cięcia (8). Nigdy nie używaj samej osłony do szlifowania do cięcia.

Jak uniknąć odrzutu szlifierki?

Trzymaj narzędzie mocno obiema rękami, używaj uchwytu pomocniczego i unikaj zakleszczenia tarczy. Pracuj w przeciwnym kierunku (nie w jednym kierunku) i nie wymuszaj cięcia.

Co zrobić w przypadku przerwy w zasilaniu?

Narzędzie jest wyposażone w zabezpieczenie przed ponownym uruchomieniem. Aby je uruchomić, ustaw przełącznik w pozycji wyłączony, a następnie uruchom normalnie.

Jak używać nakrętki szybkomocującej SDS-clip?

Nakrętka szybkomocująca (14) umożliwia wymianę tarczy bez klucza. Wkręć ją ręcznie, obracając tarczę w kierunku zgodnym z ruchem wskazówek zegara. Aby poluzować, przekręć pokrętło ręcznie. Nigdy nie używaj szczypiec.

Czy mogę użyć szlifierki do szlifowania papierem ściernym?

Tak, z gumowym talerzem nośnym (19) i tarczą ścierną (20). Zawsze montuj osłonę ręki (18) i używaj odpowiedniej osłony ochronnej.

Jak wyczyścić narzędzie po użyciu?

Odłącz narzędzie. Czyścić szczeliny wentylacyjne sprężonym powietrzem. W ekstremalnych warunkach (metale) użyj odkurzacza i wyłącznika różnicowoprądowego (PRCD).

Jakie akcesoria są kompatybilne z wrzecionem M14?

Wszystkie akcesoria z gwintem M14: tarcze szlifierskie, tarcze do cięcia, szczotki metalowe, diamentowe wiertła koronowe itp. Przestrzegaj maksymalnych wymiarów (średnica 230 mm).

Jak zmniejszyć drgania podczas pracy?

Użyj dostarczonego dodatkowego uchwytu antywibracyjnego (3). Utrzymuj ręce w cieple i rób przerwy. Zmierzone drgania wynoszą 5,2 m/s² dla szlifowania.

Gdzie znaleźć części zamienne?

Sprawdź stronę Bosch Professional (www.bosch-pt.com) dla widoków rozłożonych i zamów online. Skontaktuj się z serwisem Bosch pod numerem 0970821226 (Francja) lub e-mailem.

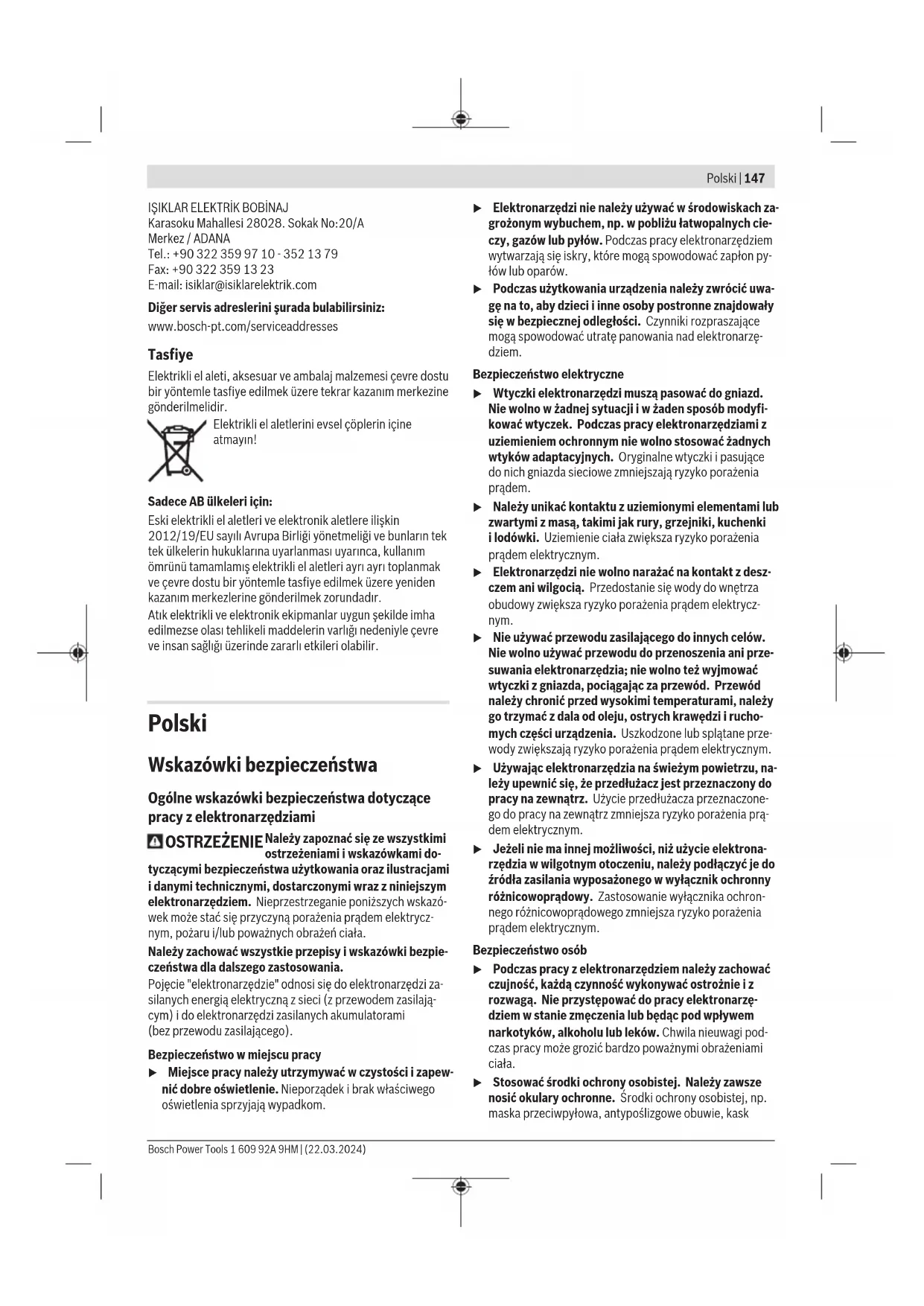

INSTRUKCJA OBSŁUGI GWS 22230 P Professional BOSCH

Wskazówki bezpieczeństwa

Ogólne wskazówki bezpieczeństwa dotyczące elektronarzędzi

OSTRZEŻENIE Należy zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami

dotyczącymi bezpieczeństwa użytkowania oraz ilustracjami i danymi technicznymi, dostarczonymi wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wskazówek może stać się przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Należy zachować wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

Pojęcie "elektronarzędzie" odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

Bezpieczeństwo w miejscu pracy

Miejsce pracy należy utrzymywać w czystości i zapewnić dobre oświetlenie. Nieporządek i brak właściwego oświetlenia sprzyjają wypadkom.

Elektronarzędzi nie należy używać w środowiskach zagrożonych wybuchem, np. w pobliżu łatwopalnych cieczy, gazów lub pyłów. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon pyłów lub oparów. Podczas użytkowania urządzenia należy zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Czynniki rozpraszające mogą powodować utratę panowania nad elektronarzędziem.

Bezpieczeństwo elektryczne

Wtyczki elektronarzędzi muszą pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfikować wtyczek. Podczas pracy elektronarzędziami z uziemieniem ochronnym nie wolno stosować żadnych wtyków adaptacyjnych. Oryginalne wtyczki i pasujące do nich gniazda sieciowe zmniejszają ryzyko porażenia prądem. Należy unikać kontaktu z uziemionymi elementami lub zwartymi z masą, takimi jak rury, grzejniki, kuchenki i lodówki. Uziemienie zwiększa ryzyko porażenia prądem elektrycznym. Elektronarzędzi nie wolno narażać na kontakt z deszczem ani wilgocią. Przedostanie się wody do wnętrza obudowy zwiększa ryzyko porażenia prądem elektrycznym. - Nie używać przewodu zasilającego do innych celów. Nie wolno używać przewodu do przenoszenia ani przesuwania elektronarzędzia; nie wolno też wyjmować wtyczki z gniazda, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi i ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem elektrycznym. Używając elektronarzędzia na świeżym powietrzu, należy upewnić się, że przedłużacz jest przeznaczony do pracy na zewnątrz. Użycie przedłużacza przeznaczonego do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym. Jeżeli nie ma innej możliwości, niż użycie elektronarzędzia w wilgotnym otoczeniu, należy podłączyć je do źródła zasilania wyposażonego w wyłącznik ochronny różnicowoprądowy. Zastosowanie wyłącznika ochronnego różnicowoprądowego zmniejsza ryzyko porażenia prądem elektrycznym.

Bezpieczeństwo osób

Podczas pracy z elektronarzędziem należy zachować czujność, każdą czynność wykonywać ostrożnie i z rozwagą. Nie przystępować do pracy z elektronarzędziem w stanie zmęczenia lub będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy może być przyczyną bardzo poważnych obrażeń ciała. Stosować środki ochrony osobistej. Należy zawsze nosić okulary ochronne. Środki ochrony osobistej, np. maska przeciwpyłowa, antypoślizgowe obuwie, kask

ochronny lub ochronniki nauszy, w określonych warunkach pracy zmniejszają ryzyko obrażeń ciała.

Należy unikać niezamierzonego uruchomienia narzędzia. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub podłączeniem akumulatora, podniesieniem albo transportem urządzenia, należy upewnić się, że włącznik elektronarzędzia znajduje się w pozycji wyłączonej. Przenoszenie elektronarzędzia z palcem opartym na włączniku/wyłączniku lub włączanie do gniazdka sieciowego włączonego narzędzia, są przyczyną wypadków. Przed włączeniem elektronarzędzia należy usunąć wszystkie narzędzia nastawcze i klucze maszynowe. Narzędzia lub klucze, pozostawione w ruchomych częściach urządzenia, mogą spowodować obrażenia ciała. Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. Dzięki temu można będzie lepiej zapanować nad elektronarzędziem w nieprzewidzianych sytuacjach. Należy nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy i odzież należy trzymać z dala od ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części. Jeżeli producent przewidział możliwość podłączenia odkurzacza lub systemu odsysania pyłu, należy upewnić się, że są one podłączone i są prawidłowo stosowane. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie zdrowia pyłami. ▸ Nie wolno dopuścić, aby rutyna, nabyta w wyniku częstej pracy z elektronarzędziem, zastąpiła ścisłe przestrzeganie zasad bezpieczeństwa. Brak ostrożności i rozwagi podczas obsługi elektronarzędzia może w ułamku sekundy spowodować obrażenia.

Obsługa i konserwacja elektronarzędzi

Nie należy przeciążać elektronarzędzia. Należy dobrać odpowiednie elektronarzędzie do wykonywanej czynności. Odpowiednio dobrane elektronarzędzie wykona pracę lepiej i bezpieczniej, z prędkością, do jakiej jest przystosowane. - Nie należy używać elektronarzędzia z uszkodzonym włącznikiem/wyłącznikiem. Elektronarzędzie, którym nie można sterować za pomocą włącznika/wyłącznika, stwarza zagrożenie i musi zostać naprawione. Przed rozpoczęciem jakichkolwiek prac nastawczych, przed wymianą osprzętu lub przed odłożeniem elektronarzędzia należy wyjąć wtyczkę z gniazdka sieciowego i/lub usunąć akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia elektronarzędzia. Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które nie są z nim obeznane lub nie zapoznały się z niniejszą instrukcją. Elektrona

Trzymanie narzędzia w rękach nieprzeszkolonego użytkownika jest niebezpieczne.

Elektronarzędzia i osprzęt należy utrzymywać w nienagannym stanie technicznym. Należy kontrolować, czy ruchome części urządzenia prawidłowo funkcjonują i nie są zablokowane, czy nie doszło do uszkodzenia niektórych części oraz czy nie występują inne okoliczności, które mogą mieć wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy naprawić przed użyciem elektronarzędzia. Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzi. Należy stale dbać o czystość narzędzi skrawających i regularnie je ostrzyć. Starannie konserwowane, ostre narzędzia skrawające rzadziej się blokują i są łatwiejsze w obsłudze. Elektronarzędzi, osprzętu, narzędzi roboczych itp. należy używać zgodnie z ich instrukcjami oraz uwzględniać warunki i rodzaj wykonywanej pracy. Wykorzystywanie elektronarzędzi do celów niezgodnych z ich przeznaczeniem jest niebezpieczne. Uchwyty i powierzchnie chwytowe powinny być zawsze suche, czyste i niezabrudzone olejem ani smarem. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.

Serwis

Prace serwisowe przy elektronarzędziu mogą być wykonywane wyłącznie przez wykwalifikowany personel i przy użyciu oryginalnych części zamiennych. W ten sposób zagwarantowana jest bezpieczna eksploatacja elektronarzędzia.

Wskazówki dotyczące bezpieczeństwa pracy ze szlifierkami kątowymi

Wspólne zasady bezpieczeństwa pracy podczas szlifowania za pomocą tarcz, szlifowania za pomocą papieru ściernego, obróbki powierzchni za pomocą szczotek drucianych oraz cięcia za pomocą tarcz:

Elektronarzędzie jest przeznaczone do pracy jako szlifierka, szczotka druciana, wycinarka oraz przecinarka. Należy zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami dotyczącymi bezpieczeństwa użytkowania oraz ilustracjami i danymi technicznymi, dostarczonymi wraz z elektronarzędziem. Nieprzestrzeganie poniższych wskazówek może stać się przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała. Elektronarzędziem tym nie wolno wykonywać czynności takich jak polerowanie. Stosowanie elektronarzędzia do czynności, do których nie jest ono przewidziane, jest niebezpieczne i może skutkować obrażeniami ciała. Nie wolno przerabiać elektronarzędzia w sposób umożliwiający wykonanie prac, do których nie jest ono zaprojektowane i które nie zostały określone przez producenta elektronarzędzia. Tego rodzaju przeróbki mogą skutkować utratą kontroli i spowodować poważne obrażenia.

robki mogą skutkować utratą kontroli i spowodować poważne obrażenia.

• Nie należy używać osprzętu, który nie jest przeznaczony do tego elektronarzędzia lub zalecany przy bezruchu. Fakt, że osprzęt daje się zamontować do elektronarzędzia, nie gwarantuje bezpiecznego użycia. Dopuszczalna prędkość obrotowa stosowanego narzędzia roboczego musi być co najmniej równa podanej na elektronarzędziu prędkości maksymalnej. Narzędzia robocze, obracające się z szybkością większą niż dopuszczalna, mogą pęknąć, a ich fragmenty odpryskiwać. Średnica zewnętrzna i grubość stosowanego narzędzia roboczego muszą odpowiadać wymiarom podanym dla danego elektronarzędzia. Nieprawidłowe rozmiary narzędzi roboczych utrudniają działanie elementów zabezpieczających oraz ich kontrolę. Wymiary montowanego osprzętu muszą pasować do wymiarów elementów elektronarzędzia. Narzędzia robocze, które nie pasują dokładnie do osprzętu montażowego elektronarzędzia, obracają się nierównomiernie, wywołując silne drgania i grożąc utratą panowania nad elektronarzędziem. W żadnym wypadku nie należy używać uszkodzonego osprzętu. Przed każdym użyciem należy skontrolować narzędzia robocze, np. tarcze ścierne pod kątem ubytków i pęknięć, talerze szlifierskie pod kątem pęknięć, starcia lub nadmiernego zużycia, a szczotki druciane pod kątem luźnych lub połamanych drutów. W razie upadku elektronarzędzia lub narzędzia roboczego, należy sprawdzić, czy nie uległo ono uszkodzeniu i ewentualnie użyć innego, nieuszkodzonego narzędzia. Po sprawdzeniu i zamocowaniu narzędzia roboczego, elektronarzędzie należy włączyć na minutę na najwyższe obroty bez obciążenia, zwracając przy tym uwagę, by osoba obsługująca i osoby postronne znajdujące się w pobliżu, znalazły się poza strefą obracającego się narzędzia. Uszkodzone narzędzia ujawniają się najczęściej w tym czasie próbnym. ▶ Należy stosować środki ochrony osobistej. W zależności od zastosowania należy stosować maskę ochronną, gogle lub okulary ochronne. W zależności od rodzaju pracy, należy nosić maskę przeciwpyłową, środki ochrony słuchu, rękawice ochronne oraz specjalny fartuch, chroniący przed małymi cząstkami ścieranego i obrabianego materiału. Należy chronić oczy przed unoszącymi się w powietrzu ciałami obcymi, powstałymi w związku z zastosowaniem elektronarzędzia. Maska przeciwpyłowa i ochrona dróg oddechowych muszą filtrować pył powstający w związku z danym zastosowaniem elektronarzędzia. Długotrwałe narażenie na hałas może stać się przyczyną utraty słuchu. Osoby postronne powinny znajdować się w bezpiecznej odległości od strefy zasięgu elektronarzędzia. Każdy, kto znajduje się w pobliżu pracującego elektronarzędzia, musi stosować środki ochrony osobistej.

Odłamki obrabianego elementu lub pękniętego narzędzia roboczego mogą zostać odrzucone na dużą odległość i

spowodować obrażenia u osoby znajdującej się nawet poza bezpośrednią strefą zasięgu.

Podczas wykonywania prac, przy których narzędzie skrawające mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, elektronarzędzie należy trzymać za izolowane powierzchnie. Kontakt z przewodem elektrycznym pod napięciem może spowodować przeniesienie napięcia na nieizolowane części metalowe elektronarzędzia, grożąc porażeniem prądem elektrycznym. Przewód sieciowy należy trzymać z dala od obracających się narzędzi roboczych. W przypadku utraty kontroli nad narzędziem, przewód sieciowy może zostać przecięty lub wciągnięty, a dłoń lub cała ręka mogą dostać się pod obracające się narzędzie robocze. Nigdy nie wolno odkładać elektronarzędzia przed całkowitym zatrzymaniem się narzędzia roboczego. Obracające się narzędzie może zaklinować się w obrabianej powierzchni, w konsekwencji czego elektronarzędzie zacznie zachowywać się w sposób niekontrolowany. - Nie wolno przenosić uruchomionego elektronarzędzia. Przypadkowy kontakt ubrania z obracającym się narzędziem roboczym może spowodować wciągnięcie i kontakt narzędzia roboczego z ciałem osoby obsługującej. Należy regularnie czyścić szczeliny wentylacyjne elektronarzędzia. Wentylator silnika wciąga pył do obudowy, a duże nagromadzenia pyłu metalowego mogą spowodować zagrożenie elektryczne. - Nie należy używać elektronarzędzia w pobliżu materiałów łatwopalnych. Iskry mogą spowodować ich zapłon. Nie należy używać narzędzi roboczych, które wymagają stosowania płynnych środków chłodzących. Użycie wody lub innych płynnych środków chłodzących grozi porażeniem lub udarem elektrycznym.

Zjawisko odrzutu związane z tym ostrzeżenia:

Odrzut jest nagłą reakcją elektronarzędzia na zablokowanie lub zahaczenie obracającego się narzędzia, np. tarczy ściernej lub tnącej, talerza szlifierskiego, szczotki drucianej itp. Zablokowanie lub zahaczenie prowadzi do nagłego zatrzymania obracającego się narzędzia roboczego. Niekontrolowane elektronarzędzie dostanie w związku z tym szarpnięcie w kierunku przeciwnym do kierunku obrotu narzędzia roboczego.

Gdy np. tarcza ścierna zahaczy się lub zablokuje, zagłębiona w materiale krawędź tarczy przecina powierzchnię, powodując wypadnięcie tarczy z materiału lub odrzut elektronarzędzia. Ruch tarczy ściernej (w kierunku osoby obsługującej lub od niej) uzależniony jest wtedy od kierunku ruchu tarczy w miejscu zablokowania. W takich warunkach może dojść do pęknięcia tarczy ściernej.

Odrzut jest następstwem niewłaściwego i/lub błędnego sposobu użycia elektronarzędzia lub zastosowania go w niewłaściwych warunkach. Można go uniknąć przy zachowaniu opisanych poniżej odpowiednich środków ostrożności.

Elektronarzędzie należy mocno trzymać obiema rękami, a ciało i ramiona ustawić w pozycji umożliwiającej złagodzenie siły odrzutu. Jeżeli w skład wyposażenia standardowego wchodzi rękojeść dodatkowa, należy jej zawsze używać, żeby mieć jak największą kontrolę nad siłami odrzutu lub momentem obrotowym podczas rozruchu. Osoba obsługująca elektronarzędzie może kontrolować reakcje na zwiększający się moment obrotowy lub siły odrzutu poprzez zastosowanie odpowiednich środków ostrożności. Nie należy nigdy trzymać rąk w pobliżu obracającego się narzędzia roboczego. Wskutek odrzutu narzędzie robocze może zranić rękę. Należy zachować taką pozycję, aby znajdować się jak najdalej od strefy zasięgu elektronarzędzia w przypadku wystąpienia odrzutu. Na skutek odrzutu elektronarzędzie przemieszcza się w kierunku przeciwnym do ruchu tarczy w momencie zablokowania. Należy zachować szczególną ostrożność w przypadku obróbki narożników, ostrych krawędzi itp. Należy unikać sytuacji, w której narzędzie robocze mogłoby odbić się od powierzchni lub zahaczyć o nią. Obracające się narzędzie robocze jest bardziej podatne na zakleszczenie przy obróbce kątów, ostrych krawędzi lub gdy zostanie odbite. Może to stać się przyczyną utraty panowania lub odrzutu. Nie wolno montować łańcuchów tnących, tarcz do obróbki drewna, diamentowych tarcz segmentowych z odstępami między zębami większymi niż 10 mm ani tarcz zębatych. Narzędzia roboczego tego typu często powodują odrzut i w efekcie utratę kontroli nad elektronarzędziem.

Szczególne zasady bezpieczeństwa pracy podczas szlifowania i cięcia za pomocą tarcz:

Należy używać wyłącznie tarcz przewidzianych dla danego elektronarzędzia oraz osłon przeznaczonych do danej tarczy. Tarcz, które nie są przeznaczone do stosowania z elektronarzędziem, nie można odpowiednio zabezpieczyć. Takie tarcze są niebezpieczne. Powierzchnia szlifująca tarczy z obniżonym (wółtem) siodłem musi być zamocowana poniżej płaszczyzny krawędzi osłony. Nieprawidłowo zamocowana tarcza, wystająca poza płaszczyznę krawędzi osłony, nie będzie odpowiednio zabezpieczona. Osłona musi być dobrze przymocowana do elektronarzędzia, a jej ustawienie musi gwarantować jak największy stopień bezpieczeństwa. Oznacza to, że fragment tarczy, zwrócony w stronę osoby obsługującej, musi być w jak największym stopniu zasłonięty. Osłona chroni osobę obsługującą przed odłamkami pękniętej tarczy, przypadkowym kontaktem z tarczą oraz iskrami, od których mogłoby zapalić się ubranie. Tarcz należy używać tylko zgodnie z przeznaczeniem. Na przykład: Nie wolno szlifować boczną powierzchnią tarczy tnącej. Tarcze tnące są przeznaczone do szlifowania obwodowego. Wpływ sił bocznych na te tarcze może doprowadzić do ich pęknięcia.

Do wyboru tarczy należy zawsze używać nieuszkodzonych kołnierzy mocujących o średnicy odpowiednio dobranej. Odpowiednie kołnierze podtrzymują tarczę, zmniejszając tym samym prawdopodobieństwo jej pęknięcia. Kołnierze do tarcz tnących mogą różnić się od kołnierzy przeznaczonych do tarcz szlifierskich. Nie wolno używać zużytych tarcz przeznaczonych do większych elektronarzędzi. Tarcze przeznaczone do większych elektronarzędzi nie są odpowiednie do pracy z wyższą prędkością obrotową, która jest charakterystyczna dla mniejszych elektronarzędzi, i mogą pęknąć. Używając tarcz wielofunkcyjnych, należy zawsze wybrać osłonę odpowiednią dla danego zastosowania. Brak zastosowania odpowiedniej osłony może nie zapewnić wymaganego poziomu ochrony, co może prowadzić do poważnych obrażeń.

Dodatkowe, szczególne zasady bezpieczeństwa podczas cięcia za pomocą tarcz:

• Nie wolno dopuszczać do przykrzywienia się tarczy w materiale ani stosować zbyt dużego nacisku na tarczę. Nie należy próbować ciąć zbyt grubych elementów. Przeciążona tarcza jest bardziej podatna na wyginanie się lub zakleszczenia w szczelinie, co powoduje wzrost prawdopodobieństwa odrzutu lub pęknięcia tarczy. Nie należy stawać na linii obracającej się tarczy ani za nią. W razie odrzutu elektronarzędzie może odskoczyć w kierunku operatora. W razie zakleszczenia się tarczy lub przerwania operacji cięcia z jakiegokolwiek powodu, należy wyłączyć elektronarzędzie, trzymając je w bezruchu do momentu całkowitego zatrzymania się tarczy. Nie wolno wyjmować tarczy z przecinanego elementu, gdy tarcza znajduje się w ruchu, gdyż może to doprowadzić do odrzutu. Należy zbadać przyczynę zakleszczenia się tarczy i podjąć stosowne działania w celu wyeliminowania problemu. Nie wolno wznawiać operacji cięcia, gdy tarcza znajduje się w przecinanym elemencie. Tarczę można ostrożnie włożyć w naciętą szczelinę, dopiero gdy osiągnie pełną prędkość obrotową. Jeżeli elektronarzędzie zostanie ponownie uruchomione, gdy tarcza znajduje się w przecinanym elemencie, tarcza może się zakleszczyć, wyskoczyć z materiału albo spowodować odrzut. Duże płyty i duże obrabiane elementy należy podeprzeć, aby zminimalizować ryzyko zakleszczenia się tarczy i odrzutu narzędzia. Duże płyty mają tendencję do uginania się pod własnym ciężarem. Podpory należy ustawiać pod przycinanym elementem w pobliżu linii cięcia i na krawędziach elementu, po obu stronach tarczy. Należy zachować szczególną ostrożność w przypadku wykonywania cięć wgłębnych w istniejących ścianach bądź innych nieprzejrzystych obszarach. Wystająca tarcza może przeciąć rury z gazem lub wodą, przewody elektryczne lub obiekty, które mogą spowodować odrzut. Nie wolno podejmować prób cięcia w linii krzywej. Przeciążona tarcza jest bardziej podatna na wyginanie się

lub zakleszczenia w szczelinie, co powoduje wzrost prawdopodobieństwa odrzutu lub pęknięcia tarczy i w efekcie może doprowadzić do POWAŻNYCH obrażeń.

Szczególne zasady bezpieczeństwa podczas szlifowania za pomocą papieru ściernego:

Należy używać papierów ściernych w odpowiednim rozmiarze. Przy doborze papieru ściernego należy kierować się zaleceniami producenta. Zbyt duży papier ścierny, wystający poza obręb tarczy szlifierskiej, grozi skaleczeniem i może spowodować wyszczerbienie lub szybkie zużycie tarczy, a także odrzut.

Szczególne zasady bezpieczeństwa pracy podczas obróbki powierzchni za pomocą szczotek drucianych:

Należy pamiętać, że nawet podczas zwykłej pracy szczotka traci druty. Nie należy przyciskać drutów przez zbyt mocne dociskanie szczotki do powierzchni. Wyrzucane w powietrze druty mogą łatwo przebić lekkie ubranie i/lub skórę. Jeżeli podczas obróbki powierzchni za pomocą szczotek drucianych przewidziane jest stosowanie osłony, należy uważać, aby szczotka tarczowa lub szczotka druciana nie dotykały osłony. Szczotka tarczowa lub druciana może podczas pracy zwiększyć swoją średnicę wskutek obciążenia oraz w wyniku działania siły odśrodkowej.

Dodatkowe wskazówki dotyczące bezpieczeństwa

Należy nosić okulary ochronne.

Pokrywy ochronnej nie wolno używać do cięcia. Przy zastosowaniu odpowiedniej przystawki pokrywa ochronna może być używana także do cięcia.

Podczas pracy należy mocno trzymać elektronarzędzie obiema rękami i zapewnić sobie bezpieczną pozycję pracy. Prowadzenie elektronarzędzia oburącz sprzyja bezpieczeństwu pracy.

W przypadku narzędzi roboczych wyposażonych w gwint wewnętrzny, takich jak szczotki i diamentowe koronki wiertnicze, należy także zwrócić uwagę na maksymalną długość gwintu wrzeciona. Końcówka wrzeciona nie może dotykać spodniej części narzędzia roboczego. Należy używać odpowiednich detektorów w celu zlokalizowania instalacji lub zwrócić się o pomoc do lokalnego dostawcy usług. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powoduje szkody rzeczowe lub może spowodować porażenie elektryczne.

• Nie należy dotykać tarcz szlifierskich i tnących, zanim nie ostygną. Tarcze szlifierskie rozgrzewają się podczas obróbki do bardzo wysokich temperatur. W przypadku przerwy w dopływie zasilania, np. po awarii prądu lub po wyjęciu wtyczki z gniazdka, należy odblokować włącznik/wyłącznik i ustawić go w pozycji wyłączonej. W ten sposób można zapobiec niezamierzonemu włączeniu elektronarzędzia. Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku. W budynkach należy przechowywać narzędzia robocze w suchym, równomiernie ogrzewanym i chronionym przed mrozem pomieszczeniu. Przed transportem elektronarzędzia należy wyjąć z niego narzędzia robocze. Pozwala to uniknąć uszkodzeń. Spojone tarcze tnące i szlifierskie mają datę przydatności, po upływie której nie wolno ich używać.

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i zalecenia. Nieprzestrzeganie wskazówek dotyczących bezpieczeństwa i zaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie jest przeznaczone do cięcia i obróbki szczotkami metalu, kamienia i tworzyw sztucznych oraz do szlifowania metalu i wiercenia w materiałach kamiennych diamentowymi koronkami wiertniczymi bez chłodzenia wodą. Należy przy tym zwrócić uwagę na konieczność stosowania odpowiedniej osłony ochronnej (zob. „Praca”, Strona 156).

Podczas cięcia kamienia należy zadbać o odpowiednie odsysanie pyłu.

Przy zastosowaniu atestowanych narzędzi szlifierskich elektronarzędzie może być również używane do szlifowania papierem. Elektronarzędzia nie wolno używać do szlifowania materiałów kamiennych za pomocą diamentowych tarcz szlifierskich, do szlifowania metalu i kamienia za pomocą tarcz garnkowych ani do obróbki materiałów kompozytowych.

Przedstawione graficznie komponenty

Numeracja przystawionych komponentów odnosi się do schematu elektronarzędzia, znajdującego się na stronie graficznej.

(1) Przycisk blokady wrzeciona (2) Włącznik/wyłącznik (3) Rękojeść dodatkowa tłumiąca drgania (powierzchnia izolowana)

(4) Standardowa rękojeść dodatkowa (powierzchnia izolowana) (5) Śruba ustalająca pokrywy ochronnej (6) Pokrywa ochronna do szlifowania (7) Pokrywa ochronna do cięcia (8) Osłona do cięcia (9) Kołnierz mocujący z uszczelką (10) Tarcza szlifierska (11) Tarcza tnąca (12) Diamentowa tarcza tnąca (13) Nakrętka mocująca (14) Szybkozaciskowa nakrętka mocująca SDS-clip

(15) Klucz widełkowy do nakrętek mocujących (16) Rękojeść (powierzchnia izolowana) (17) Wrzeciono szlifierki (18) Osłona ręki (19) Gumowy talerz szlifierski (20) Papier ścierny (21) Nakrętka okrągła (22) Szczotka garnkowa (23) Klucz widełkowy (24) Pokrywa odsysająca do cięcia z prowadnicą saniową (25) Diamentowa koronka wiertnicza

a) Ten osprzęt nie wchodzi w standardowy zakres dostawy.

Dane techniczne

Szilifierka kátowa GWS 20-230 P GWS 20-230 J
Numer katalogowy	3601 HC1 1.. 3601 HC1 3..
Moc nominalna W 2000 2000
Nominalna prędkość obrotowa bez obłoweniaA) min-1	6500 6500
Maks. srednica tarczy szlifierskiej/gumowego talerza szlifierskiego mm 230 230
Gwint wrzeżona szliferki M 14 M 14
Maks. dlugość gwintu wrzeżona mm 25 25
Zabezpieczenie przy odownym rozruchem - ●
System lągodnPogo rozruchu - ●
WagaB(C) kg 5,4-8,8 5,4-8,8
Klasa ochryng	II / II	II

A) Nominalna prędkość obrotowa bez obciążenia zgodnie z normą EN IEC 62841-2-3 stosowana do wyboru odpowiednich narzędzi roboczych. Rzeczywista prędkość obrotowa nie może przekraczać nominalnej prędkości obrotowej bez obciążenia i dlatego jest niższa. B) w zależności od stosowanej pokrywy ochronnej ((7), (6), (8)), rękojeści dodatkowej ((4), (3)) oraz pokrywy odsysającej (24) C) Waga bez przewodu sieciowego i wtyczki. Dane obowiązują dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku specjalnych wersji produktu sprzedawanych w niektórych krajach dane te mogą się różnić.

Wskazówki dotyczące warunków przyłączenia do sieci dla GWS 20-230 P:

Urządzenie spełnia wymagania normy IEC 61000-3-11 i podlega przyłączeniu warunkowemu. Przy niekorzystnych warunkach zasilania działanie urządzenia może prowadzić do sporadycznych wahań napięcia. Impedancja urządzenia jest określona jako Z_actual = 0,18Ω . Użytkownik musi zapewnić, że gniazdo elektryczne o impedancji Z_max , do którego będzie podłączone urządzenie, spełnia wymóg impedancji: Z_actual ≥ Z_max Jeżeli wartość Z_max nie jest znana, należy ustalić wartość Z_max w porozumieniu z operatorem sieci lub dostawcą energii elektrycznej.

Wartości mogą różnić się w zależności od produktu, zastosowania i warunków otoczenia. Więcej informacji na stronie: www.bosch-professional.com/wac.

Szilfierka kątowa	GWS 22-180 P	GWS 22-230 P	GWS 22-180 J	GWS 22-230 J
	GWS 2200	GWS 2200	GWS 2200	GWS 2200
Numer katalogowy	3601 HC0 1.. 3601 HC1 1.. 3601 HC0 3.. 3601 HC1 3..
Moc nominalna	W 2200 2200 2200 2200
Nominalna prędkość obrotowa bez obciezeniaA)	min-1	8500 6500 8500 6500

Szilfierka kątowa GWS 22-180 P
	GWS 2200	GWS 22-230 P GWS 2200	GWS 22-180 J GWS 2200	GWS 22-230 J GWS 2200
Maks.Średnica tarczy szlifierskiej/ gumowego talerza szlifierskiego	mm 180 230 180 230
Gwint wrzeciona szlifierki M 14 M 14 M 14 M 14
Maks. dlugość gwintu wrzeciona mm 25 25 25 25
Zabezpieczenie przyded ponownym rozruchem	-- ● ●
System Łagodngo rozruchu -- ● ●
WagaB(C)	kg 5,2-7,8 5,4-8,8 5,2-7,8 5,4-8,8
Klasa ochryny	☐/II /II /II /II ☐		☐	☐

A) Nominalna prędkość obrotowa bez obciążenia zgodnie z normą EN IEC 62841-2-3 stosowana do wyboru odpowiednich narzędzi roboczych. Rzeczywista prędkość obrotowa bez obciążenia jest niższa. B) w zależności od stosowanej pokrywy ochronnej ((7), (6), (8)), rękojeści dodatkowej ((4), (3)) oraz pokrywy odsysającej (24) C) Waga bez przewodu sieciowego i wtyczki

Dane obowiązują dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku specjalnych wersji produktu sprawdzanych w niektórych krajach dane te mogą się różnić.

Wskazówki dotyczące warunków przyłączenia do sieci dla GWS 22-180 P, GWS 22-230 P i GWS 2200:

Urządzenie spełnia wymagania normy IEC 61000-3-11 i podlega przyłączeniu warunkowemu. Przy niekorzystnych warunkach zasilania działanie urządzenia może prowadzić do sporadycznych wahań napięcia. Impedancja urządzenia jest określona jako Z_actual = 0,18 Ω. Użytkownik musi zapewnić, że gniazdo elektryczne o impedancji Z_max , do którego będzie podłączone urządzenie, spełnia wymóg impedancji: Z_actual > Z_max . Jeżeli wartość Z_max nie jest znana, należy ustalić wartość Z_max w porozumieniu z operatorem sieci lub dostawcą energii elektrycznej.

Wartości mogą różnić się w zależności od produktu, zastosowania i warunków otoczenia. Więcej informacji na stronie: www.bosch-professional.com/wac.

Informacja na temat hałasu i wibracji

Wartości pomiarowe emisji hałasu zostały określone zgodnie z EN IEC 62841-2-3.

Określony wg skali A typowy poziom hałasu emitowanego przez elektronarzędzie wynosi: poziom ciśnienia akustycznego 96 dB(A); poziom mocy akustycznej 104 dB(A). Niepewność pomiaru K = 3 dB.

Stosować środki ochrony słuchu!

Wartości drgań a (suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z EN IEC 62841-2-3:

Szifowanie powierzchniowe (ścieranie): a_n = 5,2m / s²,K = 1,5m / s²

Szifowanie papierem ściernym: a_n = 2,5m / s²,K = 1,5m / s²

Cięcie tarczą ścierną: a_n = 5,0m / s²,K = 1,5m / s²

Szifowanie cienkich blach oraz innych podatnych na wibracje materiałów o dużej powierzchni. Dzięki zastosowaniu grubych mat izolacyjnych można obniżyć zwiększoną emisję hałasu. Zwiększoną emisję hałasu należy uwzględnić zarówno przy ocenie ryzyka obciążenia hałasem, jak i przy wyborze odpowiednich środków ochrony słuchu.

Podany w niniejszej instrukcji poziom drgań i poziom emisji hałasu zostały zmierzone zgodnie ze znormalizowaną procedurą pomiarową i mogą zostać użyte do porównywania elektronarzędzi. Można ich także użyć do wstępnej oceny poziomu drgań i poziomu emisji hałasu.

tłumaczenie narzędzi. Można ich także użyć do wstępnej oceny poziomu drgań i poziomu emisji hałasu.

Podany poziom drgań i poziom emisji hałasu jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie właściwie konserwowane, poziom drgań i poziom emisji hałasu mogą różnić się od podanych wartości. Podane powyżej przyczyny mogą spowodować podwyższenie poziomu drgań i poziomu emisji hałasu w czasie pracy.

Aby dokładnie ocenić poziom drgań i poziom emisji hałasu, należy wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub gdy jest ono wprawdzie włączone, ale nie jest używane do pracy. Podane powyżej przyczyny mogą spowodować obniżenie poziomu drgań i poziomu emisji hałasu w czasie pracy.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę osoby obsługującej przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zapewnienie odpowiedniej temperatury, aby nie dopuścić do wyziębienia rąk, właściwa organizacja czynności wykonywanych podczas pracy.

Zabezpieczenie przed ponownym rozruchem

(GWS 20-230 J/GWS 22-180 J/GWS 22-230 J/GWS 2200 (3601 HC0 3../3601 HC1 3..))

(GWS 20-230 J/GWS 22-180 J/GWS 22-230 J/GWS 2200 (3601 HC0 3../3601 HC1 3..))

Zabezpieczenie przydaczem z opóźnionym rozruchem zapobiega samoczynnemu włączeniu się elektronarzędzia po przerwie w dopływie prądu.

W celu ponownego włączenia elektronarzędzia należy ustawić włącznik/wyłącznik (2) w pozycji wyłączonej i ponownie włączyć elektronarzędzie.

Elektroniczny system łagodnego rozruchu ogranicza moment obrotowy podczas włączania i umożliwia pływniejszy rozruch elektronarzędzia.

Elektroniczny system łagodnego rozruchu ogranicza moment obrotowy podczas włączania i umożliwia płynniejszy rozruch elektronarzędzia.

Wskazówka: Jeżeli elektronarzędzie tuż po włączeniu pracuje z pełną prędkością obrotową, oznacza to awarię systemu łagodnego rozruchu i zabezpieczenia przed ponownym rozruchem. Elektronarzędzie należy bezzwłocznie odesłać do serwisu (adresy są podane w rozdziale „Obsługa klienta oraz doradztwo dotyczące użytkowania").

Montaż

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda.

Montaż zabezpieczenia

Wskazówka: W przypadku uszkodzenia tarczy szlifierskiej podczas pracy urządzeniem lub w przypadku uszkodzenia uchwytów na osłonie lub elektronarzędziu, elektronarzędzie należy bezzwłocznie odesłać do punktu obsługi klienta (adresy są podane w rozdziale „Obsługa klienta oraz doradztwo dotyczące użytkowania").

Pokrywa ochronna do szlifowania

Nałożyć osłonę (6) na kołnierz wrzeciona. Dostosować położenie osłony (6) do wymogów obróbki i zablokować ją, dokręcając śrubę (5).

• Osłonę (6) należy ustawić w taki sposób, aby zapewnić osobie obsługującej ochronę przed padającymi iskrami.

Do cięcia należy zawsze używać pokrywy ochronnej do cięcia (7) lub pokrywy ochronnej do szlifowania (6) z zamontowaną osłoną do cięcia (8). Podczas cięcia kamienia należy zadbać o odpowiednie odsysanie pyłu.

Pokrywę ochronną do cięcia (7) montuje się w taki sam sposób jak pokrywę ochronną do szlifowania (6).

Osłona do cięcia

Zamontować osłonę do cięcia (8) na pokrywie ochronnej do szlifowania (6) (zob. rys. A): Odgiąć dźwignię (1). Osłonę (8) należy założyć na pokrywę ochronną do szlifowania (6) (2). Mocno docisnąć dźwignię do pokrywy ochronnej

(6) (3).

W celu demontażu (zob. rys. B) odciągnąć dźwignię (1). Zdjąć osłonę (8) z pokrywy ochronnej (6) (2).

Pokrywa odsysająca do cięcia z prowadnicą saneczkową Pokrywę ochronną do cięcia z prowadnicą saneczkową (24) montuje się w taki sam sposób jak pokrywę ochronną do szlifowania.

Do pompy odsysającej z prowadnicą saneczkową (24) należy podłączyć odpowiedni odkurzacz firmy Bosch. Węża odsysającego z adapterem do odsysania pyłu podłączyć w przewidziany do tego celu króciec na pompie odsysającej.

Wskazówka: Wskutek tarcia pyłu w wężu odsysającym i osprzęcie podczas odsysania powstają ładunki elektrostatyczne, które mogą być odczuwane przez użytkownika w formie wyładowania elektrostatycznego (w zależności od warunków otoczenia i stanu fizjologicznego użytkownika). Dlatego do odsysania drobnego pyłu i suchych materiałów Bosch zaleca stosowanie antystatycznego węża odsysającego (osprzęt).

Osłona ręki

Przed pracami z użyciem gumowego talerza szlifierskiego (19) lub szczotki garnkowej / szczotki stożkowej diamentowej koronki wiertniczej należy zawsze zamontować osłonę ręki (18).

Osłonę (18) mocuje się razem z rękojeścią dodatkową 4/3

Standardowa rękojeść dodatkowa / rękojeść dodatkowa tłumiąca drgania

Rękojeść dodatkowa (4)/(3) należy przykręcić po prawej lub lewej stronie głowicy przyklębnej, w zależności od rodzaju pracy.

Elektronarzędzia należy używać wyłącznie z zamontowaną rękojeścią dodatkową (4)/(3). Elektronarzędzia nie wolno używać, jeśli rękojeść dodatkowa (4)/(3) jest uszkodzona. Nie wolno w żaden sposób modyfikować rękojeści dodatkowej (4)/(3).

Wibracje

Rękojeść dodatkowa tłumiąca drgania (3) zapewnia niski poziom drgań podczas obróbki, a co za tym idzie przy

jemniejszą i bezpieczną pracę.

Montaż narzędzi szlifierskich

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda. - Nie należy dotykać tarcz szlifierskich i tnących, zanim nie ostygną. Tarcze szlifierskie rozgrzewają się podczas obróbki do bardzo wysokich temperatur.

Oczyść wrzeciono szlifierki (17) i wszystkie części, które mają zostać zamontowane.

Aby zamocować lub zwolnić narzędzia szlifierskie, należy użyć przycisku blokady wrzeciona (1), który unieruchamia wrzeciono.

Przycisk blokady wolno nacisnąć jedynie wtedy, gdy wrzeciono szlifierki jest całkowicie nieruchome. W

przeciwnym wypadku może dojść do uszkodzenia elektronarzędzia.

Tarcza szlifierska/tnąca

Należy wziąć pod uwagę wymiary narzędzi szlifierskich. Średnica otworu musi pasować do kołnierza mocującego. Nie należy stosować żadnych adapterów, tulei ani złączek.

Stosując diamentowe tarcze tnące, należy zwracać uwagę, aby strzałka wskazująca kierunek obrotów na tarczy była zgodna z kierunkiem obrotów elektronarzędzia (zob. strzałka wskazująca kierunek obrotów na obudowie).

Kolejność montażu pokazana jest na stronach graficznych.

Wskazówka: Podczas montażu spajanych tarcz szlifierskich lub tnących za pomocą założonego kołnierza mocującego (9) i nakrętki mocującej (13) lub szybkozaciskowej nakrętki mocującej (14) nie ma konieczności stosowania podkładek.

W celu zamontowania tarczy szlifierskiej/tnącej należy założyć kołnierz mocujący z uszczelką (9) na wrzeciono szlifierki (17) i przykręcić nakrętkę mocującą (13). Należy zwrócić uwagę na położenie nakrętki mocującej (13) w zależności od stosowanej tarczy szlifierskiej/tnącej (zob. rysunki na początku instrukcji obsługi), a następnie dokręcić ją kluczem widełkowym (zob. „Szybkozaciskowa nakrętka mocująca SDS-clip”).

• Po zamontowaniu narzędzia szlifierskiego, a przed uruchomieniem szlifierki należy sprawdzić, czy narzędzie szlifierskie jest właściwie zamocowane i czy może się swobodnie obracać. Upewnić się, czy narzędzie szlifierskie nie zahacza o pokrywę ochronną lub o inny element elektronarzędzia.

W kołnierzu mocującym (9) na podtoczeniu znajduje się uszczelka (o-ring). Jeżeli brakuje tej uszczelki lub jest ona uszkodzona, kołnierz mocujący (9) należy koniecznie wymienić przed przystąpieniem do dalszej eksploatacji narzędzia.

Szybkozaciskowa nakrętka mocująca SDS-clip

Aby uprościć montaż narzędzi szlifierskich i wyeliminować stosowanie dodatkowych narzędzi (kluczy), zamiast zwykłej nakrętki mocującej (13) zastosować szybkozaciskową nakrętkę mocującą (14).

Szybkozaciskowa nakrętka mocująca (14) może być stosowana wyłącznie do tarcz szlifierskich lub tnących oraz do szczotek tarczowych o średnicy otworu 22,2 mm.

Należy stosować wyłącznie nieuszkodzone i prawidłowo działające szybkozaciskowe nakrętki mocujące (14).

W czasie montażu należy zwrócić uwagę, by strona szybkozaciskowej nakrętki mocującej zawierająca oznaczenia (14) nie była skierowana w stronę tarczy szlifierskiej; strzałka musi pokrywać się ze wskaźnikiem (26).

Nacisnąć przycisk blokady wrzeciona (1), aby unieruchomić wrzeciono szlifierki. Aby dokręcić szybkozaciskową nakrętkę mocującą, należy energicznym ruchem obrócić tarczę szlifierską w kierunku zgodnym z ruchem wskazówek zegara.

Prawidłowo zamocowaną, nieuszkodzoną szybkozaciskową nakrętkę mocującą można łatwo odkręcić ręką, obracając pierścień radełkowany w kierunku przeciwnym do ruchu wskazówek zegara. Zbyt mocno dokręconej szybkozaciskowej nakrętki mocującej nie wolno odkręcać za pomocą kombinerek, lecz należy użyć klucza widełkowego. Przyłożyć klucz widełkowy

kowy tak, jak pokazano na rysunku.

Wymagania dotyczące narzędzi szlifierskich

Można stosować wszystkie narzędzia robocze, które zostały wymienione w niniejszej instrukcji obsługi.

Dopuszczalna prędkość obrotowa [min-1] lub obwodowa [m/s] używanych narzędzi roboczych musi odpowiadać co najmniej wartościom podanym w poniższej tabeli.

Dlatego należy zwrócić uwagę na dopuszczalną prędkość obrotową lub obwodową podaną na etykiecie narzędzia szlifierskiego.

Maks. [mm] [mm] [°]
D b s d a [min]					-1] [m/s]
180	8	-	22,2	-	8.500	80
230	8	-	22,2	-	6.500	80
180	4,2	-	22,2	-	8.500	80
230	4,2	-	22,2	-	6.500	80
180	-	-	-	-	8.500	80
230	-	-	-	-	6.500	80
100	27	-	M14	-	8.500	80
125	30	-	M14	-	6.500	80
180	26	-	M14	-	8.500	80
180	20	-	22,2	-	8.500	80

125--M14-8.50080

83--M14-8.50080

Maks. [mm] [mm] [°]
Dbsda [min]						-1] [m/s]
a	180	3,0	7	22,2	>0	8.500	80
b	230	3,0	7	22,2	>0	6.500	80

Odsysanie pyłów/wiórów

Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu.

Niektóre rodzaje pyłów, np. dębiny lub buczyny, uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel.

• O ile jest to możliwe, należy zawsze stosować system odsysania pyłu, dostosowany do rodzaju obrabianego materiału. Należy zawsze dbać o dobrą wentylację stanowiska pracy. Zaleca się noszenie maski przeciwpyłowej z pochłaniaczem klasy P2.

Należy przestrzegać aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obróbki różnego rodzaju materiałów.

Należy unikać gromadzenia się pyłu na stanowisku pracy. Pyły mogą się łatwo zapalić.

Praca

Elektronarzędzia nie są przeznaczone do tego stopnia, żeby zatrzymały się samoczynnie. Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda. Należy zachować ostrożność podczas wykonywania szczelin w ścianach nośnych, zob. Rozdział „Wskazówki dotyczące statyki”. Jeżeli ciężar własny obrabianego przedmiotu nie gwarantuje stabilnej pozycji, należy go zamocować. - Po silnym obciążeniu elektronarzędzia, należy pozwolić mu pracować na biegu jałowym, w celu ochłodzenia narzędzia roboczego. Elektronarzędzia nie wolno eksploatować przy użyciu stołu tnącego. - Nie należy dotykać tarcz szlifierskich i tnących, zanim nie ostygną. Tarcze szlifierskie rozgrzewają się podczas obróbki do bardzo wysokich temperatur.

Wskazówki dotyczące pracy

Szlifowanie powierzchni

W przypadku szlifowania (ścierania) za pomocą płynnych materiałów ściernych należy użyć specjalnej pokrywy ochronnej do szlifowania (6). W żadnym wypadku nie wolno używać tarcz tnących do szlifowania powierzchni. Podczas szlifowania (ścierania) pokrywa ochronna do cięcia (7) lub pokrywa ochronna do szlifowania (6) z zamontowaną osłoną do cięcia (8) może zawadzać o obrabiany element i doprowadzić do utraty kontroli nad elektronarzędziem.

Najlepsze efekty przy szlifowaniu powierzchni osiąga się prowadząc tarczę szlifierską pod kątem 30° do 40° w stosunku do obrabianej powierzchni. Elektronarzędzie należy prowadzić z umiarkowanym dociskiem, przesuwając je raz w jedną, raz w drugą stronę. Zapobiega to przygrzewaniu się obrabianego przedmiotu oraz jego przebarwieniom lub uszkodzeniom (wgłębienia, rowki).

Podczas stosowania tarcz spajanych, które są dopuszczone zarówno do cięcia, jak i do szlifowania, należy stosować pokrywę ochronną do cięcia (7) lub pokrywę ochronną do szlifowania (6) z zamontowaną osłoną do cięcia (8).

Szlifowanie powierzchni z zastosowaniem listkowej tarczy szlifierskiej

Podczas szlifowania z zastosowaniem listkowej tarczy szlifierskiej należy zawsze używać pokrywy ochronnej do szlifowania (6).

Za pomocą listkowej tarczy szlifierskiej (osprzęt) możliwa jest obróbka powierzchni łukowych i profili. W porównaniu do tradycyjnych tarcz szlifierskich, listkowe tarcze szlifierskie charakteryzują się znacznie dłuższą żywotnością, wyraźnie zmniejszonym poziomem emisji hałasu i niższymi temperaturami szlifowania.

Szlifowanie powierzchni z zastosowaniem talerza szlifierskiego

Przed pracami z użyciem gumowego talerza szlifierskiego (19) należy zawsze zamontować osłonę ręki (18).

Szlifowanie z zastosowaniem talerza szlifierskiego musi być wykonywane bez pokrywy ochronnej.

Kolejność montażu ukazana jest na stronach graficznych.

Założyć okrągłą nakrętkę (21) i dokręcić ją kluczem widełkowym.

Szczotka garnkowa/tarczowa/stożkowa

Podczas obróbki za pomocą szczotek tarczowych należy zawsze używać pokrywy ochronnej do szlifowania (6). Obróbka z zastosowaniem szczotek garnkowych/stożkowych nie wymaga stosowania pokrywy ochronnej. Przed pracami z użyciem szczotki garnkowej lub stożkowej należy zawsze zamontować osłonę ręki (18).

Druty szczotek tarczowych mogą zaplątać się w pokrywie ochronnej i pękać w przypadku przekroczenia maksymalnych dozwolonych wymiarów szczotek tarczowych.

Kolejność montażu ukazana jest na stronach graficznych. Szczotkę garnkową/stożkową/tarczową z gwintem M14 należy nasunąć na wrzeciono szlifierki tak głęboko, by ściśle przylegała do kołnierza znajdującego się na końcu wrzeciona. Szczotkę garnkową/stożkową/tarczową należy dokręcić kluczem widełkowym.

Cięcie metalu

Podczas cięcia metalu za pomocą spajanych tarcz tnących lub diamentowych tarcz tnących należy zawsze używać pokrywy ochronnej do cięcia (7) lub elektrycznie zamontowanej osłony do cięcia (8). Podczas stosowania pokrywy ochronnej do szlifowania (6) do prac związanych z cięciem za pomocą spajanych tarcz tnących istnieje większe ryzyko wyrzucenia iskier oraz cząsteczek i fragmentów tarczy w razie pęknięcia.

Podczas cięcia należy zwrócić uwagę na równomierny posuw elektronarzędzia, dostosowany do właściwości obrabianego materiału. Nie należy wywierać nacisku na tarczę tnącą, przechylać jej ani wykonywać nią ruchów oscylacyjnych. Nie wolno wyhamowywać biegu tarczy przez wywieranie bocznego nacisku.

Elektronarzędzie należy zawsze prowadzić przeciwnie do kierunku obrotów tarczy. W przeciwnym razie istnieje niebezpieczeństwo, że zostanie ono w sposób niekontrolowany wypchnięte ze szczeliny. W przypadku cięcia profili, rur, czworokątów należy zacząć pracę od najmniejszego

przekroju.

Cięcie kamienia

Podczas cięcia kamienia za pomocą spajanych tarcz tnących lub diamentowych tarcz tnących do kamienia/betonu należy zawsze używać pokrywy odsysającej z prowadnicą saneczkową (24) lub pokrywy ochronnej do cięcia (7), lub pokrywy ochronnej do szlifowania (6) z zamontowaną osłoną do cięcia (8). Podczas cięcia kamienia należy zadbać o odpowiednie odsysanie pyłu. Należy stosować maskę przeciwpyłową. Elektronarzędzie wolno stosować wyłącznie do cięcia i szlifowania na sucho. Podczas stosowania pokrywy ochronnej do cięcia (7), pokrywy ochronnej do szlifowania (6) lub pokrywy ochronnej do szlifowania (6) z zamontowaną osłoną do cięcia (8) do zastosowań związanych z cięciem i szlifowaniem istnieje większe ryzyko utraty kontroli nad elektronarzędziem, co może doprowadzić do odrzutu.

Do cięcia kamienia najlepiej jest użyć diamentowej tarczy tnącej.

Podczas pracy z pokrywą odsysającą do cięcia z prowadnicą saneczkową (24) należy stosować odpowiedni odkurzacz, dopuszczony do usuwania pyłu kamiennego. Bosch ma w swojej ofercie odpowiednie odkurzacze.

Włączyć elektronarzędzie i oprzeć je przednią częścią prowadnicy saneczkowej o obrabiany element. Pracować z równomiernym posuwem, dostosowanym do właściwości obrabianego materiału.

Przy cięciu szczególnie twardych materiałów, np. betonu o dużej zawartości żwiru, może dojść do przegrzania, a tym samym uszkodzenia diamentowej tarczy tnącej. Snop iskier wokół diamentowej tarczy tnącej jest objawem jej przegrzania.

Należy wtedy natychmiast przerwać cięcie i ochłodzić diamentową tarczę tnącą, na krótko włączając elektronarzędzie z najwyższą prędkością obrotową, bez obciążenia.

Wyraźnie niższa wydajność cięcia i snop iskier wokół tarczy to oznaki stępienia diamentowej tarczy tnącej. Można ją naostrzyć, wykonując kilka krótkich cięć w materiałach ściernych (np. w cegle silikatowej).

Cięcie tworzyw sztucznych

Podczas cięcia takich materiałów, jak tworzywa sztuczne za pomocą spajanych tarcz tnących, należy zawsze używać pokrywy ochronnej do cięcia (7) lub pokrywy ochronnej do szlifowania (6) z zamontowaną osłoną docelową (8).

Praca z diamentowymi koronkami wiertniczymi

Należy używać tylko diamentowych koronek wiertniczych do pracy na sucho. Przed pracami z użyciem diamentowych koronek wiertniczych należy zawsze zamontować osłonę ręki (18).

Diamentowej koronki wiertniczej nie należy przykładać równolegle do obrabianego elementu. Narzędzie robocze należy zagłębiać w materiale ukośnie i okrężnymi ruchami. Pozwala to osiągnąć optymalne chłodzenie i wydłużyć żywotność diamentowej koronki wiertniczej.

Wskazówki dotyczące statyki

Wykonywanie szczelin w ścianach nośnych podlega przepisom obowiązującym w danym kraju. Przepisów tych należy bezwzględnie przestrzegać. Przed przystąpieniem do pracy należy skonsultować się z inżynierem odpowiedzialnym za kwestie statyczne, architektem lub kierownikiem budowy.

Uruchamianie

Należy zwrócić uwagę na napięcie sieciowe! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej elektronarzędzia.

W przypadku eksploatacji elektronarzędzia za pomocą przenośnych agregatów prądotwórczych, niedysponujących wy

starczającymi rezerwami mocy, względnie odpowiednią regulacją napięcia ze zwiększeniem prądu rozruchowego, może dojść do zmniejszenia wydajności obróbki lub do nietypowych zachowań przy wyłączaniu.

Proszę zwrócić uwagę na przydatność zastosowanego agregatu prądotwórczego, szczególnie pod kątem napięcia i częstotliwości zasilania.

Włącznik/wyłącznik

Wersja włącznika/wyłącznika z blokadą

Aby włączyć elektronarzędzie, należy najpierw nacisnąć włącznik/wyłącznik (2) ●, a potem przesunąć go do przodu. Następnie należy go nacisnąć i przytrzymać w tej pozycji.

Aby zablokować naciśnięty włącznik/wyłącznik (2), należy przesunąć włącznik/wyłącznik (2) jeszcze dalej do przodu.

Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wyłącznik (2). Jeśli został on zablokowany w pozycji włączonej, najpierw krótko nacisnąć włącznik/wyłącznik (2), a następnie go zwolnić.

Wersja włącznika/wyłącznika bez blokady

Aby włączyć elektronarzędzie, należy najpierw nacisnąć włącznik/wyłącznik (2) ①, a potem przesunąć go do przodu ②. Następnie należy go nacisnąć i przytrzymać w tej pozycji ③.

Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wyłącznik (2).

Narzędzia szlifierskie należy kontrolować przy każdym użyciu. Narzędzie szlifierskie musi być prawidłowo zamocowane i musi się swobodnie obracać. Należy przeprowadzić próbę działania trwającą co najmniej jedną minutę (bez obciążenia). Nie wolno używać uszkodzonych, odkształconych bądź wibrujących narzędzi szlifierskich. Uszkodzone narzędzia szlifierskie mogą się złamać i spowodować poważne obrażenia.

Konserwacja i serwis

Konserwacja i czyszczenie

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda. Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę. W ekstremalnych warunkach pracy należy w miarę możliwości zawsze korzystać z systemu odsysania pyłu. Należy też często przedmuchiwać otwory wentylacyjne

cyjne i stosować wyłącznik ochronny różnicowoprądowy. Podczas obróbki metali może dojść do osadzenia się wewnątrz elektronarzędzia pyłu metalicznego, mogącego przewodzić prąd. Może to mieć niekorzystny wpływ na izolację ochronną elektronarzędzia.

Należy obchodzić się pieczołowicie z osprzętem podczas przechowywania i podczas pracy.

Jeżeli konieczna okaże się wymiana przyłączeniowa, należy zlecić ją firmie Bosch lub autoryzowanemu serwisowi elektronarzędzi Bosch, co pozwoli uniknąć ryzyka zagrożenia bezpieczeństwa.

Obsługa klienta oraz doradztwo dotyczące użytkowania

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacja o częściach zamiennych znajdują się pod adresem: www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

02-230 Warszawa

Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 7154440

E-Mail: [e-mail]

www.bosch-pt.pl

Pozostałe adresy serwisów znajdują się na stronie:

Elektronarzędzia, osprzęt i opakowanie należy doprowadzić do powtórnego przetworzenia zgodnie z obowiązującymi przepisami ochrony środowiska.

Nie wolno wyrzucać elektronarzędzi razem z odpadami z gospodarstwa domowego!

Tylko dla krajów UE:

Zgodnie z dyrektywą Parlamentu Europejskiego i Rady 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej transpozycją do prawa krajowego, niedatne do użytku elektronarzędzia należy zbierać osobno i doprowadzić do recyklingu zgodnie z obowiązującymi przepisami ochrony środowiska.

W przypadku nieprawidłowej utylizacji zużyty sprzęt elektryczny i elektroniczny może wywołać szkodliwe skutki dla środowiska i zdrowia ludzkiego, wynikające z potencjalnej obecności substancji niebezpiecznych.

Elektrické náradie nezaťažujte tak intenzívne, že dôjde k jeho zastaveniu. Pred všetkými prácami na elektrickom náradí vytiahnite sieťovú zástrčku zo zásuvky. Pozor pri vŕtaní drážok do nosných stien, pozrite si odsek „Upozornenia týkajúce sa statiky". Obrobok upnite, pokiaľ bezpečne neleží pôsobením vlastnej hmotnosti. Po veľkom zaťažení nechajte elektrické náradie ešte niekoľko minút spustené pri voľnobežnom chode, aby sa vkladací nástroj ochladil. Nepoužívajte toto elektrické náradie so stojanom na rozbrusovanie. Nedotýkajte sa brúsnych a rezacích kotúčov, kým neochladnú. Kotúče sú pri práci veľmi horúce.

Pracovné pokyny

Obrusovanie nahrubo

Pri hrubovaní s brúsnymi prostriedkami so spojivom používajte vždy ochranný kryt na brúsenie (6).

Nikdy nepoužívajte na obrusovanie nahrubo rezacie kotúče. Pri hrubovaní môže ochranný kryt na rezanie (7) alebo ochranný kryt na brúsenie (6) s namontovaným krytom na rezanie (8) naraziť na obrobok a spôsobiť stratu kontroly.

Uhlom priloženia 30° až 40° získate pri obrusovaní nahrubo najlepší výsledok pri práci. Elektrickým náradím pohybujte sem a tam, s aplikovaním mierneho tlaku. Obrobok sa tak príliš nezohreje, nezafarbí sa a nevzniknú ryhy.

Onnc npoodykty i nocnyr

IpoountaTe BcI 3aCTepexeHnIBka3iBKn. HeBkoHaHHB Ka3iOBK 3TexHik6e3neKn Ta iHcTpykui MoKe np3BecTH Do ypaKeHH eNEKtpuHm CTPyMOM, NOxekTi/a6o BaXkHX cepHO3HN TpaBM.

BynbnaKa,doTpmyTecainocTpauiHa noaKy IHctpkuii 3 eknnyataui.

Pnp3nauhenna npnla dy

EneKtpoiHcTpymENT np3HaueHn Ia piaHH Ta oUHHeHH MeTany, KAMehIO, NactNky, Iy OOpHOo OBpO6Kn MeTany, a TAKOK dIe CBepDInHb KAM'HNX MaTepiAnax AIma3HMn CBepnAmn 6e3 BHKOpNCtAHH BOH. Pn UcbOMy B KoxHOMy BnnaKy Heo6xio HO BkOpNCtOByBaTH BiINOBiDn 3axnCHNO K0kxy (INB. Po6ota", CtopiHka 213).

Ipa03piaHHaKameHIO heo6xIDHO 3a6e3neHTNdoCTaTHc BIDCMOKTyBaHHnny.

B KOM6Iaui 3do3BoJeHMM uNifyBaIbHMM IHCTpyMeHTaMn eEeKtpoIHCTpyMeHT MoKe BHKOPHCTOByBaTHCnDn3aunueHHHaJdaKOM.

EnkpoHCTpyMeHT He MoKHa BnKOpHcTOByBaTH nIa HmKAMRAHNA KAM'HNMAtepiAnB aNMA3HMn HmHbHMn KpyrMa, Ia NlHyBaHH MeTany Ta KaMeHIOaIKOBHMn KpyrMa, a TAKOJ Dn o6p6KN KOMNo3HTHX MaTepiAnB.

3o6paXeHi KOMnOHeHTN

Hymepaia 3o6paXeHXKOMIOHEHTIB NOCHNAETbCA HA 3o6paXeHH enkTPOiHCTpyMeHTy Ha cToPiu 3 ManIOHKOM.

(1) KhoNka qikcatopa nnHdenn (2) BIMnKa

(3)ДодаТКОВа руковаяЗ ratинм Biopaци (3 iOЛьБаHо NOBepxHeO)a (4) CtaHapTaHdaOdaTkoBa pyKoAka (3 iOnbObaHOHO NOBepxHeo) (5) Φíckyúoyuǐ rBHT 3axhchOi kpiuK (6) 3axnchmKoKyxDnaWnlidyBaHH (7) 3axnchm koxy xna po3pi3aHa (8) Koxydxpi3aHH (9) OnopHn fnaHeCb 3 KInbEm KpyrIoro nepepi3y (10)UniicybaBnHnKpyra (11) BiDi3Hn Kpyal (12) Anma3Hn BiDiPi3Hn Kpya (13) 3aTHCKHaTaNka (14) 甲BnDko3aTHCKHaraKaSDS-clic (15) TaHKOBN KJIIOU dIJI 3aTHCKHOI TaIKN (16) RykoTka (3 i3oIbOBAHOIO NOBepxHeIO) (17) WlifyBaIbHN WnHdJIeN (18)3axnctdIpyk (19) TymoBa onOpHa uinidyBaIbHa TaipiKa (20) ⅢπiδφyBaɪbHa wKypka (21) Kpyrna raika (22) UaawkoBa uitka (23) BnIKOBn TaIKOBn KIOU (24) BnTJxHnKOBnakDnPaO3pI3aHHa 3 IIOHeTHM CyNOpTOM (25) Anma3Ha CBepdINbHa KopoHka a) Ue npnnaJaHa He BxOuNTb Do cTaNapTHoR KOmnneKty noCTaayHn.

Texhi xapaKTePnCTHKn
