Toote tüüp	Professionaalne nurgalihvija
Kaubamärk	Bosch
Mudel	GWS 22230 P Professional
Nominaalne sisendvõimsus	2000 W
Tühikäigu pöörded	6500 p/min
Ketta maksimaalne läbimõõt	230 mm
Veovõlli keerme	M14
Keerme max pikkus	25 mm
Kaal (ilma tarvikuteta)	5,4 - 8,8 kg
Toide	230 V ~, 50/60 Hz
Kaitseaste	/II (kahekordne isolatsioon)
Taaskäivituse kaitse	Jah
Pehmekäivitus	Jah
Peamised funktsioonid	Lihvimine, lõikamine, harjamine, poleerimine
Kaasasolevad tarvikud	Täiendav käepide (standardne ja vibratsioonivastane), kaitsekate (lihvimine ja lõikamine), spetsiaalne lõikekate, tihvtvõti, SDS-clip kiirkinnitusmutter
Müratase (helirõhk)	96 dB(A)
Helivõimsuse tase	104 dB(A)
Vibratsioon (lihvimine)	5,2 m/s² (K=1,5 m/s²)
Hooldus ja puhastus	Enne puhastamist ühendage vooluvõrgust lahti. Puhastage ventilatsiooniavasid suruõhuga. Ekstreemsetes tingimustes kasutage tolmuimejat.
Müügijärgne teenindus	Bosch SAV: 0970821226 (Prantsusmaa), [e-mail]

Korduma kippuvad küsimused - GWS 22230 P Professional BOSCH

Kuidas vahetada lihvketast?

Ühendage tööriist vooluvõrgust lahti. Vajutage spindli lukustusnuppu (1), et spindel lukustada. Kasutage tihvtvõtit (15), et keerata lahti kinnitusmutter (13) või (14). Vahetage ketas, seejärel pingutage mutter, keerates ketast tugevalt päripäeva.

Millist kaitsekatet kasutada lõikamisel?

Lõikamisel kasutage alati spetsiaalset lõikekaitsekatet (7) või spetsiaalset lihvimiskaitsekatet (6) koos spetsiaalse lõikekaitsega (8). Ärge kunagi kasutage lihvimiskatet üksi lõikamiseks.

Kuidas vältida lihvija tagasilööki?

Hoidke tööriista tugevalt kahe käega, kasutage lisakäepidet ja vältige ketta kinnijäämist. Töötage vastassuunas (mitte kaasa minnes) ja ärge suruge lõikamise ajal liiga tugevalt.

Mida teha voolukatkestuse korral?

Tööriist on varustatud taaskäivituse kaitsega. Taaskäivitamiseks viige lüliti asendisse väljas, seejärel käivitage uuesti tavapäraselt.

Kuidas kasutada SDS-clip kiirkinnitusmutrit?

Kiirkinnitusmutter (14) võimaldab vahetada ketast ilma võtmeta. Keerake see käsitsi kinni, keerates ketast päripäeva. Lahtikeeramiseks keerake mutrit käsitsi. Ärge kunagi kasutage tangisid.

Kas ma saan lihvijat kasutada lihvimiseks?

Jah, kasutades kummi tugitaldrikut (19) ja lihvketast (20). Paigaldage alati käsikaitse (18) ja kasutage sobivat kaitsekatet.

Kuidas puhastada tööriista pärast kasutamist?

Ühendage tööriist vooluvõrgust lahti. Puhastage ventilatsiooniavasid suruõhuga. Ekstreemsetes tingimustes (metallide puhul) kasutage tolmuimejat ja rikkevoolukaitselülitit (PRCD).

Millised tarvikud sobivad M14 spindliga?

Kõik M14 keermega tarvikud: lihvkettad, lõikekettad, metallharjad, teemantsae- ja süvitsikud jne. Järgige maksimaalseid mõõtmeid (230 mm läbimõõt).

Kuidas vähendada vibratsiooni töö ajal?

Kasutage kaasasolevat vibratsioonivastast lisakäepidet (3). Hoidke oma käed soojas ja tehke pause. Mõõdetud vibratsioon on lihvimisel 5,2 m/s².

Kust leida varuosi?

Külastage Bosch Professional veebisaiti (www.bosch-pt.com) lahtivõetud jooniste saamiseks ja tellige veebis. Võtke ühendust Bosch müügijärgse teenindusega telefonil 0970821226 (Prantsusmaa) või e-posti teel.

KASUTUSJUHEND GWS 22230 P Professional BOSCH

Enne mis tahes töö tegemist elektrilise tööriistaga, veenduge, et tööpiirkond oleks alati puhas ja korras, et saaksite ohutult töötada. Äärmuslikes töötingimustes kasutage võimaluse korral alati imemis- või tolmueemaldusseadet. Kontrollige regulaarselt õhuavasid suruõhuga ja ühendage eelnevalt rikkevoolukaitselüliti (PRCD). Metallitöötlemisel vältige sädemete sattumist elektrilise tööriista sisemusse. Ärge kunagi puudutage elektrilise tööriista kaitsekatet.

Hoidke ja utiliseerige jäätmeid nõuetekohaselt.

Vajalik elektrilise juhtme vahetamine peab toimuma Boschi või volitatud Boschi elektriliste tööriistade teeninduskeskuse poolt, et vältida ohtu ohutusele.

Müügijärgne teenindus ja nõustamine

Teenindus vastab teie küsimustele seoses teie toote remondi ja hooldusega ning varuosadega. Plahvatusjoonised ja teave varuosade kohta leiate aadressilt:

www.bosch-pt.com

Boschi müügijärgne meeskond vastab hea meelega teie küsimustele meie toodete ja nende tarvikute kohta. Esitage küsimuste ja varuosade tellimuste korral alati toote tüübisildil olev 10-kohaline tootenumber.

Kreeka

Robert Bosch A.E.

Epxia37

19400Koropi-Ateena

Tel.: [phone]

Faks: 2105701283

E-post: [e-mail]

www.bosch.com

www.bosch-pt.gr

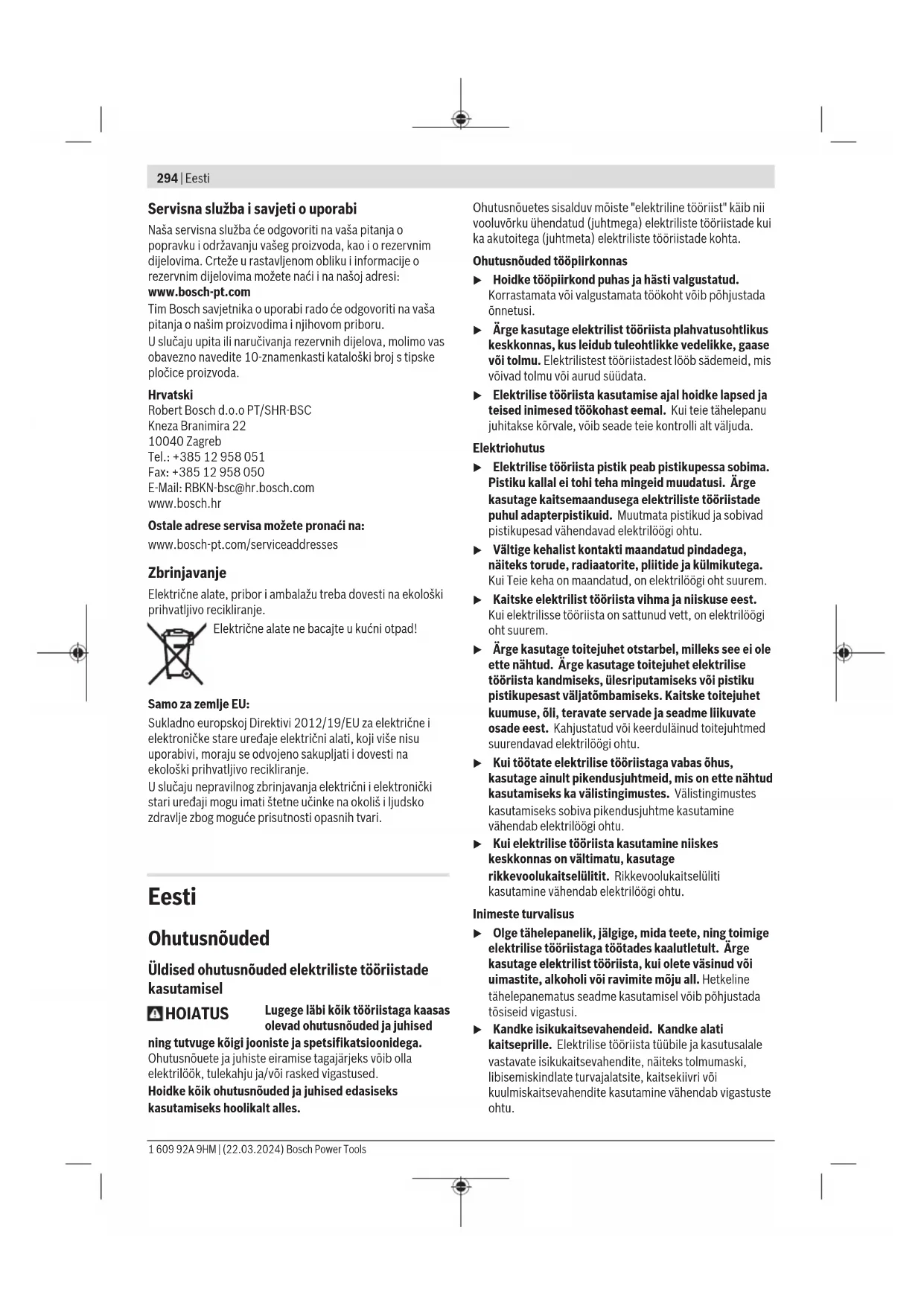

Üldised ohutusnõuded elektriliste tööriistade kasutamisel

HOIATUS

Lugege läbi kõik tööriistaga kaasasolevad ohutusnõuded ja juhised

ning tutvuge kõigi jooniste ja spetsifikatsioonidega.

Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles.

Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii vooluvõrku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta.

Ohutusnõuded tööpiirkonnas

Hoidke tööpiirkond puhas ja hästi valgustatud. Korrastamata või valgustamata töökoht võib põhjustada õnnetusi. ▸ Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda.

Elektriohutus

▸ Elektrilise tööriista pistik peab pistikupessa sobima. Pistikuga ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem. Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. ▸ Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerdunud toitejuhtmed suurendavad elektrilöögi ohtu. Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välitingimustes. Välitingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögiohtu. Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.

Inimeste turvalisus

Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi. Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu.

Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused. Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.

Elektriliste tööriistade hoolikas käsitsemine ja kasutamine

▷ Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. ▷ Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist. ▷ Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud. Hoolitsege elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kinni ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.

Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, võttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi. Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana õlist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.

Teenindus

Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö.

Ohutusnõuded nurklihvmasinate kasutamisel

Tavalised ohutushoiatused smirgeldamisel, lihvimisel, traatharjamisel või lõikamisel:

See elektritööriist on ette nähtud kasutamiseks smirgeldusmasina, lihvija, traatharja, augulõikuri või lõikeriistana. Lugege läbi kõik elektrilise tööriistaga kaasas olevad ohutusnõuded ja juhised ning tutvuge kõigi jooniste ja spetsifikatsioonidega. Alljärgnevate juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Selle tööriistaga ei tohi teha selliseid toiminguid nagu poleerimine. Toimingud, mille jaoks tööriist ei ole ette nähtud, on ohtlikud ja võivad tekitada kehavigastusi. Ärge muutke seda elektritööriista töötamiseks viisil, mida tööriista tootja pole spetsiaalselt välja töötanud ega määratlenud. Selline ümberehitamine võib kaasa tuua kontrolli kaotamise ja põhjustada tõsiseid kehavigastusi. Ärge kasutage tarvikuid, mida tööriista tootja ei ole selle tööriista jaoks ette näinud ega sõnaselgelt soovitanud. Asjaolu, et tarvikut saab tööriista külge kinnitada, ei taga veel ohutut kasutamist. Veenduge, et tarvikule märgitud pöörlemiskiirus on sama või suurem kui tööriista pöörlemiskiirus. Tarvikud, mis pöörlevad lubatust kiiremini, võivad puruneda ja tükkidena laiali paiskuda. Tarviku välisläbimõõt ja paksus peavad olema vastavuses elektrilise tööriista mõõtmetega. Valede mõõtmetega tarvik ei ole korralikult kaitstud ega kontrollitud. Lisaseadme kinnituse mõõtmed peavad vastama elektritööriista kinnitusdetailide mõõtmetele. Tarvikud, mille mõõtmed ei ole tööriista kinnitusavaga vastavuses, on tasakaalust väljas, vibreerivad suuremal määral ja põhjustavad kontrolli kaotuse tööriista üle. Ärge kasutage kahjustada saanud tarvikut. Iga kord enne kasutamist kontrollige tarvik üle, veenduge, et lõikekettal ei ole mõrasid ega pragusid, lihvkettal pragusid ega kulumise jälgi, traatharjal lahtisi või

purunenud harjaseid. Kui elektriline tööriist või tarvik kukub maha, kontrollige, et see ei saanud kahjustada, kahjustuste tuvastamise korral asendage see veatu tarvikuga. Pärast tarviku ülevaatamist ja paigaldamist laske elektrilisel tööriistal töötada ühe minuti jooksul maksimaalsetel tühikäigupööretel, seejuures ärge paiknege pöörleva tarviku tasandil ja veenduge, et seal ei leidu ka teisi inimesi. Kahjustada saanud tarvikud purunevad tavaliselt selle aja jooksul.

Kandke isikukaitsevahendeid. Olenevalt tööriista kasutusotstarbest kandke näokaitset või kaitseprille. Vajaduse korral kandke respiraatorit, kõrvaklappe, kindaid ja tööpõlle, mis suudab kinni pidada väikesed abrasiivmaterjali või töödeldava materjali osakesed. Silmakaitsmed peavad suutma peatada erisugusest kasutusest tekkinud lendprahti. Tolmumask või respiraator peab suutma filtreerida konkreetse kasutuse käigus tekkinud osakesi. Pikaajaline kokkupuude tugeva müraga võib põhjustada kuulmiskadu. Hoidke kõrvalised isikud töökohast eemal. Kõik tööpiirkonda sisenevad isikud peavad kandma kuulmiskaitsevahendeid. Tööriista või purunenud detaili tükid võivad lennata eemale ja põhjustada vigastusi ka vahetust tööpiirkonnast kaugemal. ▶ Tehes töid, mille puhul võib lõiketarvik tabada varjatud elektrijuhtmeid või elektrilise tööriista enda toitejuhet, hoidke elektrilist tööriista ainult käepideme isoleeritud pinnast. Lõiketarvik, mis puutub kokku pingestatud elektrijuhtmega, võib seada pinge alla elektrilise tööriista metallosad ja anda tööriista kasutajale elektrilöögi. Veenduge, et toitejuhe on lõiketarvikust ohutus kauguses. Kui kaotate seadme üle kontrolli, võib toitejuhe kinni kiiluda ja tõmmata Teie käe vastu lõiketarvikut. ▶ Ärge kunagi pange elektrilist tööriista käest, kui tarvik ei ole täielikult seiskunud. Pöörlev tarvik võib pinda kinni jääda ja tõmmata tööriista Teie käest ära. ▶ Ärge kunagi kandke tööriista, mille tarvik veel pöörleb. Juhusliku kokkupuute korral võib pöörlev tarvik jääda teie riiete külge ning tekitada kehavigastusi. ▶ Puhastage regulaarselt elektrilise tööriista ventilatsiooniavasid. Mootori ventilaator tõmbab tolmu korpusesse ja kuhjunud metallitolm tekitab elektrilisi ohte. ▶ Ärge töötage elektrilise tööriistaga tuleohtlike materjalide läheduses. Sellised materjalid võivad södemete toimel süttida. ▶ Ärge kasutage tarvikuid, mis nõuavad jahutusvedelike kasutamist. Vee või muude jahutusvedelike kasutamine võib põhjustada elektrilöögi.

Tagasilöök ja seotud hoiatused:

Tagasilöök on kinnikiiluva lõikeketta, tugitalla, traatharja või muu tarviku äkiline reaktsioon. Tagasilöök tekib pöörleva tarviku kinnijäämisel või kiilumisel, mille tagajärjel hakkab tarvik kohas, kus see blokeerus, kiiresti pöörlema tarviku

pöörlemissuunale vastupidises suunas.

Kinnijäämise korral haakub abrasiivse ketta serv materjali pinda ning selle tulemusena viskub ketas detailist välja. Ketas võib paiskuda kas tööriista kasutaja suunas või kasutajast eemale, olenevalt sellest, milline oli ketta pöörlemissuund kinnikiilumise hetkel. Abrasiivsed kettad võivad sellises olukorras ka puruneda. Tagasilöök on sae vale kasutamise tagajärg, mida saab ära hoida sobivate ettevaatusnõuete rakendamisega.

Hoidke elektritööriistast mõlema käega kindlalt kinni ning paigutage keha ja käed selliselt, et saaksite tekkivale tagasilöögijõule vastu panna. Kasutage alati lisakäepidet (kui see on olemas), et käivitumisel oleks kontroll tagasilöögijõudude või reaktsioonimomentide üle võimalikult suur. Seadme kasutaja saab tagasilöögijõudu kontrollida, rakendades sobivaid meetmeid. ▶ Ärge kunagi viige oma kätt pöörleva tarviku lähedusse. Tagasilöögi korral võib tarvik Teie kätt vigastada. Vältige oma kehaga seda piirkonda, kuhu elektriline tööriist tagasilöögi tekkimisel liigub. Tagasilöögi mõjul hakkab elektriline tööriist kinnikiilumise kohas liikuma lihvketta pöörlemisele vastupidises suunas. Nurkade, teravate servadega jms töötamisel olge eriti ettevaatlik. Vältige lisaseadme põrkumist ja rebimist. Pöörlev tarvik kiilub nurkades, teravatel servadel ja põrkumisel kergesti kinni ja põhjustab kontrolli kaotuse seadme üle ja tagasilöögi. ▶ Ärge kinnitage saeketi puunikerdustera, segmenteeritud teemantketast, mille perifeerne vahe on suurem kui 10 mm, ega hammastega saelehte. Sellised kettad põhjustavad tagasilöögi ja kontrolli kaotuse tööriista üle.

Smirgeldus- ja lõikamistoimingute eripärased ohutushoiatused:

Kasutage ainult teie elektritööriista jaoks valitud kettatüüpe ja valitud ketta jaoks mõeldud erikaitset. Kettaid, mis ei ole elektrilise tööriista jaoks ette nähtud, ei ole kettakaitsega piisaval määral kaitstud ega ole kasutamiseks ohutud. Tsentreeritud ketaste lihvimispind peab jääma kettakaitse alla. Ketas, mis ei ole paigaldatud õigesti ja jääb väljapoole kettakaitse tasandit, ei ole nõuetekohaselt kaitstud. Maksimaalse ohutuse tagamiseks peab kettakaitse olema tööriista külge kindlalt kinnitatud ja seatud sellisesse asendisse, et seadme kasutaja poole jääb võimalikult väike osa katmata kettast. Kettakaitse aitab kaitsta seadme kasutajat ketta küljest murdunud osakeste, kettaga juhusliku kokkupuute ja sädemete eest, mis võivad süüdata kasutaja riided. Kettaid tuleb kasutada üksnes soovitatud töödeks. Näiteks ärge kasutage lõikeketta serva lihvimiseks. Abrasiivsed lõikekettad on ette nähtud perifeerseks lihvimiseks, neile rakenduv külgsurve võib lõikeketta purustada.

Kasutage alati veatuid ning õige suuruse ja kujuga äärikud, mis kettaga sobivad. Sobivad äärikud toetavad ketast ja vähendavad ketta purunemise ohtu. Lõikeketaste äärikud võivad lihvketaste äärikutest erineda. ▶ Ärge kasutage suuremate elektriliste tööriistade kulunud kettaid. Suuremale elektritööriistale mõeldud ketas ei sobi väikese tööriista suurema kiiruse jaoks ja võib puruneda. ▶ Kaheotstarbeliste ketaste kasutamisel kasutage rakendatava kasutuse jaoks alati õiget kaitset. Õige kaitse kasutamata jätmine ei pruugi pakkuda soovitud taset, mis võib põhjustada tõsiseid vigastusi.

Lõikamistoimingute täiendavad ohutushoiatused:

Lõikeketas ei tohi kinni kiiluda ja sellele ei tohi avaldada liigset survet. Ärge tehke liiga sügavat lõiget. Ketta ülekoormamine suurendab koormust ning ketas võib kergemini väänduda või lõikesse kinni kiiluda, see aga suurendab tagasilöögi ohtu. ▶ Ärge seiske pöörleva ketta liikumisjoonel ega selle taga. Kui töötav ketas liigub Teie kehast eemale, võib võimalik tagasilöök ketta ja elektrilise tööriista tagasisuunas otse vastu Teid paisata. Kui ketas fikseerub või katkestate lõikamise, lülitage elektritööriist välja ja hoidke seda liikumatult, kuni ketas seiskub täielikult. Ärge püüdke lõikeketast eemaldada lõikejoonest ajal, mil ketas liigub, see võib põhjustada tagasilöögi. Vaadake tööriist üle ja rakendage parandusmeetmeid, et kõrvaldada ketta fikseerumise põhjus. ▶ Ärge taasalustage lõikamist töödeldava materjali lõikejäljes. Laske kettal jõuda täiskiiruseni ning sisestage see ettevaatlikult lõikesse. Ketas võib painduda, üles hüpata või tekitada tagasilöögi, kui tööriist käivitada lõikejäljes. ▶ Paneelid ja suuremõõtmelised detailid toestage, et vähendada ketta kinnikiilumise ja tagasilöögi ohtu. Suured detailid võivad omaenda raskuse all läbi painduda. Suure detaili alla tuleb toed asetada ketta mõlemale küljele nii lõikejoone kui ka servade lähedale. Olge eriti ettevaatlik, kui teete uputuslõikeid olemasolevatesse seintesse või teistesse varjatud piirkondadesse. Väljaulatuv ketas võib vigastada gaasi- või veetorusid, elektrijuhtmeid või objekte, mille tagajärjel võib tekkida tagasilöök. ▶ Ärge proovige teha kumerat lõiget. Ketta ülekoormamine suurendab ketta koormust ja vastuvõtlikkust ketta väändumisele või fikseerumisele ning tagasilöögi või ketta purunemise võimalust, mis võib põhjustada tõsiseid vigastusi.

Lihvimistoimingute eripärased ohutushoiatused:

▶ Kasutage sobiva suurusega lihvketta paberit. Lihvpaberi valimisel järgige tootja soovitusi. Suurem lihvpaber, mis ulatub liiga kaugele üle lihvmispadja, kujutab endast rebenemisohtu ja võib põhjustada rebimist, ketta rebenemist või tagasilööki.

Arvestage, et harjaseid võib harjast välja lennata ka tavakasutuse korral. Ärge rakendage traatharjale ülekoormust. Traatharja harjased võivad kergesti tungida õhematesse riietesse ja/või nahka. Kui traatharjamiseks on ette nähtud kaitse, ärge laske kaitsel häirida traatketta või -harja tööd. Traatketta või -harja läbimõõt võib koormuse ja tsentrifugaaljõu toimel suureneda.

Täiendavad ohutusnõuded

Kandke kaitseprille.

Kaitsekatet ei ole lubatud kasutada lõikamiseks. Sobiva otsakuga saab kaitsekatet kasutada ka lõikamiseks.

Töötamisel hoidke elektritööriista tugevasti kahe käega ja võtke stabiilne asend. Elektriline tööriist püsib kahe käega hoides kindlamini käes.

Sisekeermega vahetatavate tõriistade, näiteks harjade ja teemantpuurkroonide puhul tuleb järgida lihvspindli keerme maksimaalset pikkust. Spindli ots ei tohi puudutada vahetatava tõriista põhja. ▶ Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid lokaliseerimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustusettevõtja poole. Kokkupuutel elektrijuhtmetega tekib tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamine põhjustab materiaalset kahju ja võib tekitada elektrilöögi. ▶ Ärge puudutage lihv- ja lõikekettaid enne, kui need on jahtunud. Kettad lähevad töötamisel väga kuumaks. Vabastage lüliti (sisse/välja) ja viige see väljalülitatud asendisse, kui vooluvarustus näiteks elektrikatkestuse või toitepistiku pistikupesast väljatõmbamise tõttu katkeb. Sellega hoiate ära elektrilise tööriista kontrollimatu taaskäivitumise. Kinnitage töödeldav toorik. Kinnitusseadmete või kruustangidega kinnitatud toorik püsib kindlamalt kui käega hoides. Hoidke vahetatavaid tööriistu hoonetes kuivas, ühtlase temperatuuriga ja külmumisvabas ruumis. Eemaldage enne elektrilise tööriista transporti vahetatavad tööriistad. Sellega väldite vigastusi. Sideainega lõikamis- ja lihvimisketastel on aegumiskuupäev, mille möödumise järel ei ole enam lubatud kettaid kasutada.

Toote kirjeldus ja kasutusjuhend

Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.

Pange tähele kasutusjuhendi esiosas olevaid jooniseid.

Nõuetekohane kasutamine

Elektriline tööriist on ette nähtud metalli, kivi, plasti lõikamiseks ning harjamiseks ja metalli ja lihvimiseks ning kivimaterjalide teemantkroonpuuriga puurimiseks ilma vett kasutamata. Sealjuures tuleb järgida korrektse kaitsekatte kasutamist (vaadake "Kasutus" lehekülg 302). Kivi lõikamisel tuleb tagada piisavalt tõhus tolmuimeja. Lubatud lihvimistarvikuid kasutades on lubatud kasutada elektrilist tööriista liivapaberiga lihvimiseks. Elektrilist tööriista ei tohi kasutada kivimaterjalide lihvimiseks teemantlihvketastega, metalli ja kivi lihvimiseks kausskettidega ega komposiitmaterjalide töötlemiseks.

Kujutatud komponendid

Joonistel kujutatud komponentide numeratsiooni aluseks on elektrilise tööriista jooniseleheküljel olevad numbrid.

(1) Spindli fikseerimisnupp (2) Sisse-/väljalüliti (3) Vibratsiooni summutav lisakäepide (isoleeritud haardepind)

(4) Standardne lisakäepide (isoleeritud haardepind) (5) Kaitsekatte fikseerimiskruvi (6) Kaitsekate lihvimiseks (7) Kaitsekate lõikamiseks (8) Kate lõikamiseks (9) O-rõngastihendiga tugiäärik (10) Lihvketas (11) Lõikeketas (12) Teemantlõikeketas (13) Kinnitusmutter (14) Kiirkinnitusmutter SDS-ε/ε (15) Kaheavavõti kinnitusmutri jaoks (16) Käepide (isoleeritud haardepind) (17) Lihvspindel (18) Käekaitse (19) Kummist lihvtald (20) Lihvpaber (21) Ümarmutter (22) Kausshari (23) Harkvõti (24) Juhtkelguga tolmueemalduskate lõikamiseks (25) Teemantpuurkroon

See lisavarustus ei kuulu standardsesse tarnekomplekti.

Tehnilised andmed

Nurklihvmasin GWS 20-230 P GWS 20-230 J
Tootenumber		3601 HC1 1.. 3601 HC1 3..
Nimisendvöimsus W 2000 2000
Arvutuslik tühikäigu-pöörlemiskiirusA)	min-1	6500 6500
Lihvketta/kummist lihvaldriku max lübimõöt mm 230 230
Lihvspindli keere M 14 M 14
Lihvspindli keerme max pikkus mm 25 25
Taaskäivitumiskaitse - ●
Sujuvkäivitus - ●
KaalB(C)	kg 5,4-8,8 5,4-8,8
Kaitseklass		☐/II /II ☑

A) EN IEC 62841-2-3 kohane arvutuslik tühikäigu-pöörlemiskiirus sobivate vahetatavate tööriistade valimiseks. Tegelik tühikäigu-pöörlemiskiirus ei tohi ületada arvutuslikku tühikäigu-pöörlemiskiirust ja on seetõttu madalam. B) olenevalt kasutatavast kaitsekattest ((7), (6), (8)), kasutatavast lisakäepidemest ((4), (3)) ja kasutatavast tolmueemalduskattest (24) C) Kaal ilma võrgujuhtme ja võrgupistikuta. Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.

Märkused GWS 20-230 P võrguühendustingimuste kohta:

Seade vastab IEC 61000-3-11 nõuetele ja ühendatakse vastavalt ühendustingimustele. Ebasoodsates voolutingimustes võib seade põhjustada aeg-ajalt pingekõikumisi. Selle seadme takistuseks on määratud Ztegelik = 0,18 Ω. Kasutaja peab veenduma,

et ühenduspunkt takistusega Zmax, kuhu seade ühendatakse, vastab takistuse nõuetele: Ztegelik ≥ Zmax. Kui Zmax ei ole teada, määrake Zmax kindlaks konsulteerides võrguteenuse osutaja või tarneettevõttega.

Väärtused võivad olenevalt tootest varieeruda ja oleneda kasutus- ning keskkonnatingimustest. Täiendav teave veebisaidil www.bosch-professional.com/wac.

Nurklihvmasin GWS 22-180 P
	GWS 2200	GWS 22-230 P GWS 2200	GWS 22-180 J GWS 2200	GWS 22-230 J GWS 2200
Tootenumber	3601 HC0 1.. 3601 HC1 1.. 3601 HC0 3.. 3601 HC1 3..
Nimisendvöimsus W 2200 2200 2200 2200
Arvutuslik tühäigu-pöörlemiskiirusA)	min-1	8500 6500 8500 6500
Lihvketta/kummist lihvaldriku max lübimööt	mm 180 230 180 230
Lihvspindli keere M 14 M 14 M 14 M 14
Lihvspindli keerme max pikkus mm 25 25 25 25
Taaskäivitumiskaitse -- ● ●
Sujuvköivitus -- ● ●
KaalB(C)	kg 5,2-7,8 5,4-8,8 5,2-7,8 5,4-8,8
Kaitseklass	☐/II /II /II /II ☑ ☐

A) EN IEC 62841-2-3 kohane arvutuslik tühikäigu-pöörlemiskiirus sobivate vahetatavate tööriistade valimiseks. Tegelik tühikäigu-pöörlemiskiirus on madalam. B) olenevalt kasutatavast kaitsekattest ((7), (6), (8)), kasutatavast lisakäepidemest ((4), (3)) ja kasutatavast tolmueemalduskattest (24) C) Kaal ilma võrgujuhtme ja võrgupistikuta

Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.

Suunised võrguühendustingimusteks GWS 22-180 P, GWS 22-230 P ja GWS 2200 jaoks:

Seade vastab IEC 61000-3-11 nõuetele ja ühendatakse vastavalt ühendustingimustele. Ebasoodsates voolutingimustes võib seade põhjustada aeg-ajalt pingekõikumisi. Selle seadme takistuseks on määratud Ztegelik = 0,18 Ω. Kasutaja peab veenduma, et ühenduspunkt takistusega Zmax, kuhu seade ühendatakse, vastab takistuse nõuetele: Ztegelik ≥ Zmax. Kui Zmax ei ole teada, määrake Zmax kindlaks konsulteerides võrguteenuse osutaja või tarneettevõttega.

Väärtused võivad olenevalt tootest varieeruda ja sõltuda kasutus- ning keskkonnatingimustest. Täiendav teave veebisaidil www.bosch-professional.com/wac.

Andmed müra/vibratsiooni kohta

Mürapäästuväärtused, määratud vastavalt standardile ENIEC62841-2-3.

Elektrilise tööriista A-korrigeeritud helirõhutase on tavaliselt: helirõhutase 96 dB(A); helivõimsustase 104 dB(A). Mõõtemääramatus K = 3 dB.

Kandke kuulmiskaitset!

Vibratsiooni koguväärtused a_h (kolme suuna vektorsumma) ja mõõtemääramatus K, määratud vastavalt

ENIEC62841-2-3:

Pinna lihvimine (jämetöötlemine): a_n = 5,2m / s²,K = 1,5m / s²

Lihvpaberiga lihvimine:

a _ n = 2, 5 m / s ^ 2, K = 1, 5 m / s ^ 2,

Lõikelihvimine:

a _ n = 5, 0 m / s ^ 2, K = 1, 5 m / s ^ 2.

Õhukeste plekkide või muude kergelt vibreeruvate suurepinnaliste materjalide lihvimine võib põhjustada kuni 15 dB võrra suurenenud mürapäästu. Suurenenud mürapäästu saab vähendada sobivate raskete summutusmattide kasutamisega. Suurenenud müraemissiooniga tuleb arvestada nii müravõimsuse riskihindamisel kui sobiva kuulmiskaitse valikul.

Selles juhendis toodud vibratsioonitaseme ja mürapäästu väärtused on mõõdetud standardset mõõtemeetodit kasutades ja neid saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. Need sobivad ka vibratsioonitaseme ja mürapäästu esialgseks hindamiseks.

Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes rakendustes, muude vahetatavate tööriistadega või ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erinevad olla. See võib kogu

300|Eesti

tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada.

Vibratsioonitaseme ja mürapäästu hindamiseks tuleb arvesse võtta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib kogu tööaja jooksul vibratsioonitaset ja mürapäästu tunduvalt vähendada.

Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus.

Taaskäivitumiskaitse

(GWS 20-230 J/GWS 22-180 J/GWS 22-230 J/GWS 2200 (3601 HC0 3../3601 HC1 3..))

Taaskäivitumiskaitse hoiab ära elektrilise tööriista kontrollimatu käivitumise pärast voolukatkestust.

Taaskasutuselevõtuks viige sisse-/väljalüliti (2) väljalülitatud asendisse ja lülitage elektriline tööriist uuesti sisse.

Sujuvkäivitus

Elektrooniline sujuvkäivitus piirab sisselülitamisel pöördemomenti ja võimaldab elektrilise tööriista väheste nõksatustega käivitumist.

Märkus: kui elektriline tööriist töötab kohe sisselülitamise järel täis pöörlemiskiirusega, on sujuvkäivitus ja taaskäivituskaitse välja langenud. Saatke elektriline tööriist viivitamatult klienditeenindusse (aadresse vaata lõigust «Klienditeenindus ja kasutaja nõustamine').

Paigaldus

Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja.

Kaitseadise paigaldamine

Märkus: Juhul kui lihvketas töötamise ajal murdub või kui kettakaitse/elektrilise tööriista kinnitusseadised saavad kahjustada, tuleb elektriline tööriist toimetada viivitamatult hoolduskeskusse; aadressid on toodud jaotises "Klienditeenindus ja kasutusalane nõustamine".

Kaitsekatte lihvimiseks

Asetage kaitsekate (6) spindlikaelale. Reguleerige kaitsekate (6) konkreetse töö jaoks sobivasse asendisse ja lukustage kaitsekate (6) lukustuskruviga (5).

Reguleerige kaitsekate (6) välja nii, et sädemeid ei lendaks kasutaja suunas.

Kaitsekate lõikamiseks

Kasutage lõikamiseks alati lõikamise kaitsekatet (7) või lihvimise kaitsekatet (6) koos paigaldatud lõikamiskattega (8). Kivi lõikamisel tuleb tagada piisavalt tõhus tolmuimemine.

Lõikamise kaitsekate (7) paigaldatakse samamoodi kui lihvimise kaitsekate (6).

Lõikamiskate

Paigaldage lõikamiskate (8) lihvimise kaitsekattele (6) (vaata joonist A): pöörake hoob tagasi (O). Asetage kate (8) lihvimise kaitsekattele (6) (2). Suruge hoob jälle tihedalt vastu kaitsekatet (6) (3). Eemaldamiseks (vaata joonist B) pöörake hoob tagasi (O). Tõmmake kate (8) kaitsekattelt (6) maha (2).

Juhtkelguga kaitsekate lõikamiseks

Juhtkelguga lõikamise tolmueemalduskate (24) paigaldatakse samamoodi kui lihvimise kaitsekate. Juhtkelguga tolmueemalduskattega (24) saab ühendada sobiva Bosch-tolmuimeja. Asetage selleks tolmueemaldusadapteri imivoolik tolmueemalduskatte sellekohasesse ühendusotsakusse.

Suunis: Tolmu imemise ajal tekkiv hõõrdumine imivoolikus ja lisavarustuses põhjustab elektrostaatilise laengu, mille lahendumist võib kasutaja (olenevalt keskkonnateguritest ja oma füsioloogilisest seisundist) tunda. Bosch soovitab üldiselt kasutada kuivade materjalide peentolmu imemiseks antistaatilist imivoolikut (lisavarustus).

Käekaitse

Paigaldage kummist lihvtaldrikuga (19) või kausharja/koonusharja/teemant-puurkrooniga töötamisel alati käekaitse (18).

Kinnitage käekaitse (18) lisakäepidemega (4)/(3).

Standardne lisakäepide / vibratsiooni summutav lisakäepide

Kruvige lisakäepide (4)/(3) olenevalt tööviisist paremalt või vasakult poolt ajamipeale.

Kasutage oma elektrilist tööriista ainult lisakäepidemega (4)/(3). Lõpetage elektrilise tööriista kasutamine, kui lisakäepide (4)/(3) on vigastatud. Ärge tehke lisakäepidemel (4)/(3) mitte mingeid muudatusi.

Vibratsioon

Vibratsiooni summutav lisakäepide (3) võimaldab vähese vibratsiooniga, seega mugavat ning turvalist

töötamist.

Lihvimistarvikute paigaldamine

Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. ▷ Ärge puudutage lihv- ja lõikekettaid enne, kui need on jahtunud. Kettad lähevad töötamisel väga kuumaks.

Puhastage lihvmisspindel (17) ja kõik paigaldatavad osad. Tarviku kinnitamiseks ja vabastamiseks vajutage spindli lukustamise nupule (1), et lihvmisspindlit lukustada.

Spindli lukustamise nupule vajutage üksnes siis, kui spindel seisab. Vastasel korral võib tööriist kahjustada saada.

Lihv-/lõikeketas

Pöörake tähelepanu lihvimistööriistade mõõtmetele. Augu läbimõõt peab tugiäärikuga sobima. Ärge kasutage adaptereid ega vahendusdetaille.

Teemantlõikeketaste kasutamise korral veenduge, et kettal olev pöörlemissuuna nool ja elektrilise tööriista pöörlemissuund (vt korpusel olevat pöörlemissuuna noolt) kattuvad.

Paigalduse järjekord on näidatud jooniste lehel.

Suunis: ühendatud lihv- ja lõikeketaste paigaldamisel kaasasoleva tugiäärikuga (9) ja kinnitusmutri (13) või kiirkinnitusmutriga (14) ei ole vahekihtide paigaldamine vajalik.

Lihv-/lõikeketta kinnitamiseks asetage O-rõngastihendiga tugiäärik (9) lihvspindlile (17) ja keerake kinnitusmutter (13) peale. Jälgige kinnitusmutri (13) joondamist vastavalt kasutatavale lihv-/lõikekettale (vaata jooniseid kasutusjuhendi eelmises osas) ja pingutage see kaheavavõtmega (vaadake

Kirkinnitusmutter SDS (01).

Pärast lihvmistarviku paigaldamist ja enne seadme sisselülitamist kontrollige, kas lihvmistarvik on korrektselt paigaldatud ja saab vabalt pöörelda. Veenduge, et lihvmistarvik ei puutu kokku kettakaitsme ega teiste osadega.

Rõngastihendiga tugiäärikus (9) on tsentreerimisäärele paigaldatud plastdetail (rõngastihend). Kui rõngastihend puudub või on kahjustatud, tuleb rõngastihendiga kinnitusäärik (9) enne edasist kasutamist tingimata asendada.

Lihvimistööriistade lihtsaks vahetamiseks teisi tööriistu kasutamata võite kinnitusmutri (13) asemel kasutada kiirkinnitusmutrit (14).

Kiirkinnitusmutrit (14) võib kasutada ainult lihv- või lõikeketastele ava läbimõõduga 22,2 mm.

Kasutage ainult laitmatus korras olevat kahjustamata kiirkinnitusmutrit (14).

Pealekeeramisel jälgige, et kiirkinnitusmutri (14) kirjaga pool ei jää lihvketta poole; nool peab olema suunatud indeksi märgisele (26).

Lihvspindli paigalhoidmiseks vajutage spindli lukustusnuppu (1).

Kiirkinnitusmutri pingutamiseks keerake lihvketast tugevalt päripäeva.

Nõuetekohaselt kinnitatud vigastusteta kiirkinnitusmutri saate vabastada rihveldatud rõngast käega vastupäeva pöörates. Kõvasti kinni oleva kiirkinnitusmutri vabastamiseks ärge kasutage tange, vaid üksnes kahe tihvtiga erivõtit. Asetage kahe tihvtiga võti kohale nii, nagu joonisel näidatud.

Lubatud lihvimistarvikud

Võite kasutada kõiki käesolevas kasutusjuhendis nimetatud lihvimistarvikuid.

Kasutatud lihvimistarvikute lubatud pöörete arv [min] või ringliikumiskiirus [m/s] peab vähemalt vastama järgmises tabelis toodud andmetele.

Seepärast pöörake tähelepanu lihvimistarviku sildil toodud lubatud pöörete arvule või ringliikumiskiirusele.

max [mm] [mm] [°]
Dbsda [min]					-1] [m/s]
180	8	-	22,2	-	8500	80
230	8	-	22,2	-	6500	80
180	4,2	-	22,2	-	8500	80
230	4,2	-	22,2	-	6500	80
180	-	-	-	-	8500	80
230	-	-	-	-	6500	80
100	27	-	M14	-	8500	80
125	30	-	M14	-	6500	80
180	26	-	M14	-	8500	80
180	20	-	22,2	-	8500	80

125--M14-850080

Pliisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi.

Teatud tolm, näiteks tamme- ja pöögipuit, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid,

puidukaitsevahendid). Asbestisisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad.

• Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat.
• Tagage töökohas hea ventilatsioon.
• Soovitav on kasutada hingamisteede kaitsemaski filtriga P2.

Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest.

► Ärge rakendage elektrilisele tööriistale sellist koormust, et see seiskub. Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Ettevaatust kandvate seinte lõikamisel, vt jaotist "Märkused staatika kohta". Kui töödeldava detaili omakaal ei taga stabiilset asendit, siis kinnitage see kinnitusvahendite abil. ► Elektrilise tööriista jahutamiseks laske tööriistal pärast suure koormuse all töötamist veel mõned minutid tühikäigul töötada. ► Ärge kasutage elektrilist tööriista ketaslõikuri rakises. ► Ärge puudutage lihv- ja lõikekettaid enne, kui need on jahtunud. Kettad lähevad töötamisel väga kuumaks.

Töötamine

Käivitamine

Kasutage ühendatud lihvimisvahenditega jämelihvimisel alati lihvimise kaitsekatet (6). ► Ärge kunagi kasutage lõikekettaid lihvimiseks. Jämelihvimisel võib lõikamise kaitsekate (7) või lihvimise kaitsekate (6) koos paigaldatud lõikamiskattega (8) põrkuda töödeldava detailiga ja põhjustada kontrolli kaotust.

Jämelihvimisel saavutate parima töötulemuse kohtumisnurga 30° kuni 40° korral. Juhtige elektrilist tööriista mõõduka survega edasi-tagasi. Nii ei lähe töödeldav detail liiga kuumaks, ei muuda värvi ega teki vagusid.

► Ühendatud ketaste kasutamisel, mida on lubatud rakendada nii lõikamiseks kui lihvimiseks, tuleb kasutada lõikamise kaitsekatet (7) või lihvimise kaitsekatet (6) koos paigaldatud lõikamiskattega (8).

Pinna lihvimine lamell-lihvkettaga

Kasutage lamell-lihvkettaga lihvimisel alati lihvimise kaitsekatet (6).

Lamell-lihvkettaga (lisavarustus) saab töödelda ka kumeraid pindu ja profiile. Lamell-lihvketastel on tunduvalt pikem eluiga, madalam müratase ja madalam lihvimistemperatuur kui tavalistel lihvketastel.

Pinna lihvimine lihvtaldrikuga

Kummist lihvtallaga töötades (19) paigaldage alati kaitsekate (18).

Lihvtaldrikuga võib lihvida ilma kaitsekatteta.

Paigalduse järjekord on toodud jooniste lehel.

Keerake peale umarmutter (21) ja pingutage see kaheavavõtmega.

Kausshari/ketashari/koonushari

Kasutage ketasharjadega harjamisel alati lihvimise kaitsekatet (6). Kaussharjaga/koonusharjaga võib harjata ilma kaitsekatteta. Kaussharja või koonusharjaga töötamiseks paigaldage alati kaitsekate (18). ▶ Ketasharjade maksimaalsete lubatud mõõtmete ületamisel võivad ketasharjade traadid haakuda kaitsekattega ja puruneda.

Paigalduse järjekord on toodud jooniste lehel.

Keermega M14 kaussharja/koonusharja/ketasharja peab saama nii kaugele lihvspindlile keerata, et lihvspindli äär toetub tugevalt vastu lihvspindli keerme otsa.

Pingutage kausshari/koonushari/ketashari harkvõtmega.

Metalli lõikamine

Kasutage metalli ühendatud lõikeketastega või teemantlõikeketastega lõikamisel alati lõikamise kaitsekatet (7) või lihvimise kaitsekatet (6) koos paigaldatud lõikamiskattega (8). - Lihvimise kaitsekatte (6) kasutamisel ühendatud lõikeketastega lõikamisel on suurem sõdemete ja osakeste ning ketta purunemisel kettalamellide eemale paiskumise risk.

Lõikelihimisel töötage mõõduka ja töödeldava materjali jaoks sobiva ettenihkega. Ärge avaldage lõikekettale survet, ärge kallutage ega võngutage lõikeketast.

Järelepoolevaid lõikekettaid ärge pidurdage külgsurve avaldamisega.

Elektrilise tööriista ettenihke suund peab alati olema vastupidine liikumissuunale. Vastasel korral tekib oht, et tööriist surutakse

Kasutage kivi ühendatud lõikeketastega või kivimite/betooni teemantlõikeketastega lõikamisel alati juhtkelguga lõikamise tolmueemaldamiskatet (24) või lõikamise kaitsekatet (7) või lihvimise kaitsekatet (6) koos paigaldatud lõikamiskattega (8). Kivi lõikamisel tuleb tagada piisavalt tõhus tolmuimemine. Kandke tolmukaitsemaski. Elektrilist tööriista tohib kasutada üksnes kuivlõikamiseks/kuivlihvimiseks.

Lõikamise kaitsekatte (7), lihvimise kaitsekatte (6) või lihvimise kaitsekatte (6) koos paigaldatud lõikamiskattega (8) kasutamisel betooni või müüritise lõikamis- ja lihvimisrakendustes on suurenenud tolmukoormuse oht ning kõrgendatud risk kaotada kontroll elektrilise tööriista üle, mis võib põhjustada tagasilööke.

Kivi lõikamiseks on kõige parem kasutada teemantlõikeketast.

Juhtkelguga lõikamise tolmueemalduskatte (24) kasutamisel peab tolmuimejal olema kivitolmu eemaldamise kasutusluba. Bosch pakub sobivaid tolmuimejaid.

Lülitage elektriline tööriist sisse ja asetage see juhtkelgu esiosaga töödeldavale detailile. Lükake elektrilist tööriista töödeldavale materjalile vastava mõõduka ettenihkega.

Eriti kõva materjali, nt suure ränisisaldusega betooni lõikamisel võib teemantlõikeketas üle kuumeneda ja seeläbi kahjustuda. Sellest annab märku teemantlõikeketta ümber tekkiv sademevöö.

Sellisel juhul katkestage lõikamine ja laske teemantlõikekettal jahtumiseks töötada veidi aega maksimaalsel tühikäigu-pöörlemiskiirusel.

Tunduvalt väiksem jõudlus ja ketta ümber tekkiv sademevöö annavad märku sellest, et teemantlõikeketas on nüri. Lõikeketta teritamiseks võite teha lõikekettaga lühikesi lõikeid abrasiivses materjalis, nt silikaattellises.

Plasti lõikamine

Kasutage materjalide, nagu plast, lõikamiseks komposiitlõikeketastega alati lõikamise kaitsekatet (7) või lihvimise kaitsekatet (6) koos paigaldatud lõikamiskattega (8).

Töötamine teemant-puurkroonidega

Kasutage ainult kuiv-teemant-puurkroone. Teemant-puurkrooniga töötades paigaldage alati käekaitse (18).

Arge toetage teemant-puurkrooni töödeldavale detailile paralleelselt. Sisenege töödeldavasse detaili kaldu ja ringliikumistega. Nii saavutate optimaalse jahutuse ja teemant-puurkrooni pikema püsivusaja.

Piludele kandeseintes kehtivad siseriiklikud nõuded. Neid eeskirju tuleb tingimata järgida. Enne töö algust pidage nõu vastutava staatikaspetsialisti, arhitekti või projektijuhiga.

Kasutuselevõtt

Pöörake tähelepanu võrgupingele! Vooluallika pinge peab vastama elektrilise tööriista tüübisildil märgitud pingele.

Kui elektriline tööriist saab toite mobiilsetest vooluallikatest (generaatorid), mille võimsusreservid ei ole piisavad või millel puudub sobiv käivitusvoolupiirajaga pingeregulaator,

võib võimsus sisselülitamisel väheneda või tööriist võib käituda ebaharilikult.

Veenduge, et kasutatud toiteallikas, eelkõige võrgupinge ja sagedus on piisavad.

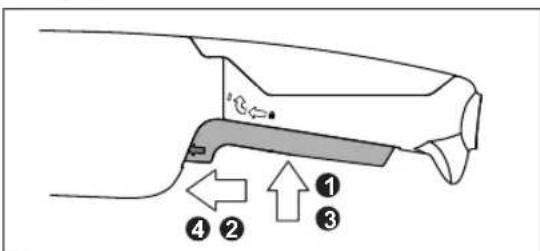

Sisse-/väljalülitamine

Fikseerijaga lülitivariant

Elektrilise tööriista kasutamisele võtmiseks vajutage kõigepealt sisse-/väljalülitit (2) ①, siis lükake seda ettepoole ②. Seejärel vajutage seda ja hoidke vajutatult ③.

Et fikseerida, vajutage sisse-/väljalülitit (2), lükake sisse-/väljalülitit (2) edasi ettepoole ④.

Elektrilise tööriista väljalülitamiseks vabastage sisse-/väljalüliti (2) või kui see on fikseeritud, vajutage lühidalt sisse-/väljalülitit (2) ja vabastage seejärel.

Fikseerijata lülitivariant

Elektrilise tööriista kasutamisele võtmiseks vajutage kõigepealt sisse-/väljalülitit (2) ①, siis lükake seda ettepoole ②. Seejärel vajutage seda ja hoidke vajutatult ③. Elektrilise tööriista väljalülitamiseks vabastage sisse-/väljalüliti (2).

Enne kasutamist kontrollige lihvimistarvikud üle. Lihvimistarvik peab olema nõuetekohaselt paigaldatud ja saama vabalt pöörelda. Katsetage tööriista vähemalt 1 minuti jooksul tühikäigul. Ärge kasutage lihvimistarvikuid, mis on vigastada saanud, deformeerunud või vibreerivad. Vigastada saanud lihvimistarvikud võivad puruneda ja tekitada kehavigastusi.

Hooldus ja korrashoid

Hooldus ja puhastamine

Enne mistahes töö teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad. Äärmuslikes töötingimustes kasutage võimaluse korral alati tolmuimejat. Puhastage sageli ventilatsiooniavasid ja kasutage rikkevoolukaitselülitit. Äärmuslike töötingimuste korral võib seadmesse koguneda elektrit juhtivat tolmu. Seadme kaitseisolatsioon võib kahjustuda.

Hoidke ja käsitsege lisavarustust hoolikalt.

Kui on vaja vahetada ühendusjuhet, laske seda ohutuskaalutlustel teha Bosch-il või Bosch-i elektriliste tööriistade volitatud klienditeenindusel.

Klienditeenindus ja kasutusalane nõustamine

Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:

www.bosch-pt.com

Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta.

Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10-kohaline tootenumber.

Eesti Vabariik

Teeninduskeskus

Tel.: [phone]

Faks: ([phone]

E-posti: [e-mail]

Muud teeninduse aadressid leiate jaotisest:

Kasutuskõlbmatuks muutunud seadmete käitlus

Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta.

Ärge visake kasutusressursi ammendanud elektrilisi tööriistu olmejäätmete hulka!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi ülevõtvatele riiklikele õigusaktidele tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta.

Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimeste tervist.

Drošības noteikumos lietotais apzīmējums

"elektroinstruments" attiecas gan uz Jūsu tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabeļa).

Drošība darba vietā

Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums. Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošība

Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas konstrukcijas kontaktdakša, kas iemērēta kontaktligzdai, ļauj samazināt elektriska trieciena saņemšanas risku. Nepieļaujiet ķermeņa daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu. Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotīkla kontaktligzdas. Sargājiet kabeli no karstuma, eļļas, asām malām un kustīgām daļām.

Bojāts vai samezģējies elektrokabelis var būt par cēloni elektriska trieciena saņemšanai.

Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpus telpu lietošanai derīgus pagarinātājkabeļus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriska trieciena saņemšanas risks. Ja elektroinstrumentu tomēr nepieciešams darbināt vietās ar paaugstinātu mitrumu, pievienojiet to elektrobarošanas ķēdei, kas aizsargāta ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties

narkotiku, alkohola vai medikamentu iespaidā.

Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.

Kasutage isikukaitsevahendeid. Töötamise ajal kandke alati kaitseprille. Isikukaitsevahendite (tolmumaskide, libisemiskindlate jalanõude ning kaitsekiivrite või kõrvaklappide) kasutamine teatud tingimustel vähendab vigastuste ohtu. Ärge lubage elektrilise tööriista tahtmatut sisselülitumist. Enne elektrilise tööriista vooluvõrku ühendamist, aku sisestamist või eemaldamist ning ka enne elektrilise tööriista teisaldamist veenduge, et see on välja lülitatud. Tööriista teisaldades, kui sõrm on lülitil, või ühendades selle toiteallikaga, kui tööriist on sisse lülitatud, võib kergesti juhtuda õnnetus. Enne elektrilise tööriista sisselülitamist eemaldage sellest reguleerimistööriistad või mutrivõtmed. Reguleerimistööriist või mutrivõti, mis jääb sisselülitamise hetkel tööriista pöörlevasse ossa, võib põhjustada vigastusi. Ärge sirutage liiga kaugele. Hoidke igas olukorras tasakaalu ja kindlat asendit. See hõlbustab tööriista juhtimist ootamatutes olukordades. Kandke tööks sobivat riietust. Töötamise ajal ärge kandke lahtisi riideid ega ehteid. Hoidke pikad juuksed ja riided eemal liikuvatest osadest. Lahtised riided, ehted ja pikad juuksed võivad takerduda liikuvatesse osadesse. Kui tööriista konstruktsioon võimaldab tolmuimeja või -koguja ühendamist, veenduge, et see oleks ühendatud ja seda kasutataks õigesti. Tolmukoguja kasutamine vähendab tolmu kahjulikku mõju tervisele. Ärge lootke oskustele, mis on omandatud tööriista sagedasel kasutamisel; ärge muutuge liiga enesekindlaks ega ignoreerige tööriista ohutu kasutamise põhimõtteid. Hooletu tegevuse tõttu võivad mõne sekundi jooksul tekkida tõsised vigastused.

Hoolikas käsitsemine ja töö elektriliste tööriistadega

Ärge koormake elektrilist tööriista üle. Valige igaks tööks sobiv elektriline tööriist. Elektriline tööriist töötab paremini ja ohutumalt nimikoormusel. Ärge kasutage elektrilist tööriista, kui selle lülitit ei saa sisse ja välja lülitada. Elektriline tööriist, mida ei saa sisse ja välja lülitada, on ohtlik ja vajab remonti. Enne elektrilise tööriista reguleerimist, tarvikute vahetamist või hoiulepanekut ühendage toitepistik vooluvõrgust lahti või eemaldage aku, kui see on eemaldatav. Nii saab vältida tööriista juhuslikku sisselülitumist. Kui elektrilist tööriista ei kasutata, hoidke seda sobivas kohas, kus see pole

lastele ja isikutele kättesaadav, kes ei oska seda kasutada või pole nende reeglitega tutvunud. Kui elektrilist tööriista kasutavad asjatundmatud isikud, võib see ohustada inimeste tervist.

Hooldage elektrilisi tööriistu ja nende tarvikuid õigeaegselt. Kontrollige, kas liikuvad osad on nihkunud ja on kindlalt kinnitatud, kas mõni osa on katki ja kas esineb muid asjaolusid, mis võiksid negatiivselt mõjutada elektrilise tööriista tööd. Kui elektriline tööriist on kahjustatud, tagage, et see enne kasutamist remonditaks. Paljud õnnetused juhtuvad seetõttu, et elektrilist tööriista ei ole enne kasutamist piisavalt hooldatud. Hoidke lõikavad tööriistad teravad ja puhtad. Hoolikalt hooldatud elektrilised tööriistad, mis on varustatud teravate lõiketööriistadega, võimaldavad töötada palju tõhusamalt ja on kergemini juhitavad. Kasutage ainult selliseid elektrilisi tööriistu, tarvikuid, tööriistu jne, mis vastavad siin toodud juhistele, arvestades ka konkreetseid kasutustingimusi ja tehtava töö iseloomu.

Elektrilise tööriista kasutamine muudel eesmärkidel, kui need, milleks tootja selle on ette näinud, on ohtlik ja võib viia ettenägematute tagajärgedeni. Hoidke elektrilise tööriista käepidemed ja haardepinnad kuivad, puhtad ning vabad õlist ja määrdeainetest. Libedad käepidemed ja haardepinnad takistavad elektrilise tööriista tõhusat käsitsemist ja selle ohutut juhtimist ettenägematutes olukordades.

Hooldus

Tagage, et elektrilise tööriista remonti teostaks kvalifitseeritud personal, kasutades vahetamisel ainult identseid varuosi. Ainult nii on võimalik saavutada ja säilitada vajalik tööohutuse tase.

Ohutusnõuded nurklihvijatele

Üldised ohutusnõuded, mis on tavaliselt kohaldatavad jämetöötlemise, lihvimise või lõikamise töödele:

See elektriline tööriist on lihvmasin jäme- ja peenlihvimiseks, mida saab kasutada ka traatharjaga töötlemiseks ja lõikamiseks. Lugege läbi kõik ohutusnõuded ja juhised, vaadake illustratsioone ja tutvuge spetsifikatsioonidega, mis tarnitakse koos selle elektrilise tööriistaga. Kui te ei järgi kõiki edaspidi toodud juhiseid, võib see põhjustada elektrilöögi, tulekahju ja/või tõsiseid vigastusi. Selle elektrilise tööriistaga ei ole ette nähtud teha selliseid toiminguid nagu poleerimine. Toimingud, mida ei ole ette nähtud teha elektrilise tööriistaga, võivad olla ohtlikud ja põhjustada vigastusi. Ärge muutke seda elektrilist tööriista, et see töötaks viisil, mida tootja ei ole ette näinud ega eraldi juhendanud. Selline muutmine võib põhjustada kontrolli kaotuse ja põhjustada tõsiseid vigastusi. Ärge kasutage tarvikuid, mis ei ole spetsiaalselt ette nähtud kasutamiseks koos selle tööriistaga ja mida tootja ei ole
