BRUKSANVISNING GWS 22230 P Professional BOSCH

Kontaktudførelse med lås For at tænde el-værktøjet skal du først trykke på tænd/sluk- knappen(2) ➊ og derefter skubbe den fremad ➋. Tryk der- efter på den, og hold den inde ➌. For at låse den nedtrykkede tænd/sluk-knap(2) skal du skubbe tænd/sluk-knappen(2) videre frem ➍. For at slukke el-værktøjet skal du slippe tænd/sluk- knappen(2) eller, hvis den er låst, trykke kort på tænd/sluk- knappen(2) og slippe den igen. Knapmodel uden låsefunktion Bosch Power Tools 1 609 92A 9HM | (22.03.2024)94 | Svensk For at tænde el-værktøjet skal du først trykke på tænd/sluk- knappen(2) ➊ og derefter skubbe den fremad ➋. Tryk der- efter på den, og hold den inde ➌. El‑værktøjet slukkes ved at slippe tænd/sluk-kontakten(2) igen. u Kontrollér slibeværktøjet før brug. Slibeværktøjet skal være monteret sikkert, så det kan dreje frit. Fore- tag en prøvekørsel i mindst 1 minut uden belastning. Brug ikke beskadigede, ikke-runde eller vibrerende slibeværktøjer. Beskadigede slibeværktøjer kan gå i stykker og forårsage skader. Vedligeholdelse og service Vedligeholdelse og rengøring u Træk stikket ud af stikkontakten, før der udføres ar- bejde på el‑værktøjet. u El‑værktøj og el‑værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert ar- bejde. u Brug så vidt muligt altid et udsugningsanlæg ved ek- streme anvendelsesforhold. Blæs ventilationsåbnin- gerne igennem med hyppige mellemrum, og forkobl en fejlstrømsafbryder (PRCD). Ved bearbejdning af me- tal kan ledende støv aflejre sig inde i elværktøjet. Elværk- tøjets beskyttelsesisolering kan forringes. Opbevar og behandle tilbehøret omhyggeligt. Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret servi- ceværksted for Bosch el‑værktøj for at undgå farer. Kundeservice og anvendelsesrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplo- sionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele. Produktets 10‑cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele el- ler oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Du finder adresser til andre værksteder på: www.bosch-pt.com/serviceaddresses Bortskaffelse El‑værktøj, tilbehør og emballage skal genbruges på en miljø- venlig måde. Smid ikke el-værktøj ud sammen med det al- mindelige husholdningsaffald! Gælder kun i EU‑lande: Iht. det europæiske direktiv 2012/19/EU om affald af elek- trisk og elektronisk udstyr skal kasseret elektrisk udstyr ind- samles separat og genbruges iht. gældende miljøforskrifter. Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer. Svensk Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg VARNING Läs alla säkerhetsvarningar, instruktioner och specifikationer som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet u Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken. u Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. u Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet u Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. u Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. u Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. u Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt. 1 609 92A 9HM | (22.03.2024) Bosch Power ToolsSvensk | 95 u När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. u Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt. Personsäkerhet u Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. u Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada. u Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. u Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. u Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. u Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. u När elverktyg används med dammsugnings- och ‑uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. u Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund. Korrekt användning och hantering av elverktyg u Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. u Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. u Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. u Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. u Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. u Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. u Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. u Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer. Service u Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. Säkerhetsanvisningar för vinkelslipar Gemensamma säkerhetsvarningar för grovslipning, slipning, stålborstning och kapning: u Detta elverktyg är avsett att fungera som en slipmaskin, stålborstare, håltagare eller kapmaskin. Observera alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. u Detta elverktyg får inte användas för exempelvis polering. Arbeten som elverktyget inte har konstruerats för kan ge upphov till risker och orsaka personskador. u Detta elverktyg får inte konverteras för användning som det inte konstruerats för och som inte specificerats av tillverkaren. Sådan konvertering kan leda till förlorad kontroll över verktyget och därmed allvarliga personskador. u Använd inga tillbehör som inte är rekommenderade och speciellt konstruerade av verktygstillverkaren. Bara för att tillbehöret kan fästas på ditt elverktyg, garanteras inte en säker drift. u Det nominella varvtalet för tillbehöret måste vara minst lika med den maximala hastigheten som är Bosch Power Tools 1 609 92A 9HM | (22.03.2024)96 | Svensk märkt på elverktyget. Tillbehör som körs fortare än deras märkvarvtal kan gå sönder och flyga isär. u Den yttre diametern och tjockleken på ditt tillbehör måste vara inom kapaciteten för ditt elverktyg. Tillbehör med fel storlek kan inte skyddas eller kontrolleras på lämpligt sätt. u Tillbehöret måste passa till elverktygets fäste. Tillbehör som inte passar elverktygets fäste hamnar ur balans, vibrerar överdrivet och kan göra att man tappar kontrollen. u Använd inte ett skadat tillbehör. Före varje användning, inspektera tillbehöret, till exempel slipskivorna för att upptäcka flisor, sprickor och slitage, kontrollera stålborsten för att upptäcka lösa eller spruckna trådar. Om elverktyg eller tillbehör tappas i marken, inspektera dem för skada eller installera ett oskadat tillbehör. Efter inspektion och installation av ett tillbehör, placera dig själv och åskådare på avstånd från det roterande tillbehörets plan och kör verktyget på högsta varvtal utan belastning i en minut. Skadade tillbehör går normalt sönder under denna testtid. u Använd personlig skyddsutrustning. Beroende på användning ska du bära skyddsvisir eller (tättslutande) skyddsglasögon. Allt efter behov ska du bära skyddsmask, hörselskydd, handskar och verkstadsförkläde som kan stoppa små fragment av slipmedel eller arbetsmaterialet. Ögonskyddet måste kunna stoppa flygande skräp som genereras av olika typer av användning. Skyddsmasken eller andningsskyddet måste kunna filtrera partiklar som genereras av din verksamhet. Långvarig exponering i högt buller kan orsaka hörselskador. u Håll åskådare på säkert avstånd från arbetsområdet. Alla som kommer in i arbetsområdet måste bära personlig skyddsutrustning. Fragment av arbetsstycket eller en trasiga tillbehör kan flyga iväg och orsaka skador bortom det omedelbara verksamhetsområdet. u Håll elverktyget med i de isolerade greppytorna när du utför en åtgärd där du riskerar att komma i kontakt med dolda elledningar eller dess egen sladd. Vid kontakt med en strömförande ledning kan oskyddade metalldelar på verktyget som är strömförande ge användaren en elektrisk stöt. u Placera sladden på avstånd från det roterande tillbehöret. Om du förlorar kontrollen, kan sladden skäras av eller fastna och din hand eller arm kan dras in i det roterande tillbehöret. u Lägg aldrig verktyget nedåt förrän tillbehöret har stannat fullständigt. Det roterande tillbehöret kan greppa ytan och dra verktyget utanför din kontroll. u Kör inte verktyget när du bär det på din sida. Oavsiktlig kontakt med det roterande tillbehöret kan fastna i dina kläder och dra tillbehöret till din kropp. u Rengör regelbundet verktygets luftventiler. Motorns fläkt drar in damm inuti huset och en överdriven ackumulering av metallpulver kan orsaka elektrisk fara. u Använd inte elverktyg i närheten av brännbara material. Gnistor kan antända dessa material. u Använd inte tillbehör som kräver flytande kylmedel. Användning av vatten eller andra flytande kylmedel kan leda till elektriska stötar. Kast och relaterade varningar: Kast är en plötslig reaktion på ett roterande hjul som klämts eller ett roterande hjul, backningsdyna, borste eller andra tillbehör som fastnat. Klämmande eller fastkilning orsakar en snabb blockering av den roterande tillbehöret som i sin tur orsakar att det okontrollerade elverktyget tvingas i motsatt riktning mot tillbehöret rotation vid punkten för fastkilningen. Till exempel, om ett sliphjul fastnar eller kläms av arbetsstycket, kan kanten av hjulet som kommer in i klämpunkten gräva sig ner i materialytan vilket gör att hjulet glider ut eller kastas ut. Hjulet kan antingen hoppa mot eller bort från operatören, beroende på riktningen av hjulrörelsen på platsen för klämning. Slipskivor kan även gå sönder under dessa förhållanden. Kast är resultatet av missbruk av elverktyget och/eller felaktiga arbetsrutiner eller tillstånd och kan undvikas genom att vidta lämpliga försiktighetsåtgärder som beskrivs nedan. u Håll verktyget i ett fast grepp med båda händer och placera din kropp och dina armar så att du kan stå emot kast. Använd alltid stödhandtaget, om sådant finns, för maximal kontroll över kast eller momentreaktionen under uppstart. Användaren kan kontrollera momentreaktioner eller kastkrafter, om lämpliga försiktighetsåtgärder vidtas. u Placera aldrig din hand nära det roterande tillbehöret. Tillbehör kan kasta över din hand. u Ställ dig inte i det område dit elverktyg kommer att flytta sig vid kast. Kast kommer att driva verktyget i motsatt riktning mot hjulets rörelse då det fastnar. u Var särskilt försiktig när du arbetar med hörn, skarpa kanter etc. Undvik att tillbehöret studsar och fastnar. Hörn, skarpa kanter eller studsningar har en tendens att göra så att det roterande tillbehöret fastnar, till kast eller till att man förlorar kontrollen. u Fäst inte en sågkedja med blad för träsnideri, ett diamant-segmentsågblad med ett periferiskt mellanrum på mer än 10mm eller en tandad sågklinga. Sådana blad skapar ofta kast och gör att man tappar kontrollen. Säkerhetsvarningar som är specifika för grovslipning och kapning: u Använd endast skivtyper som rekommenderas för ditt elverktyg och det specifika skyddet som utformats för vald skiva. Skivor som elverktyget inte är utformat för kan inte skyddas tillräckligt och är osäkra. u Slipytan i nedsänkningen i mitten av hjulen måste monteras under planet för skyddets kant. Ett felaktigt monterat hjul som skjuter ut genom plan skyddskantens plan kan inte skyddas på lämpligt sätt. 1 609 92A 9HM | (22.03.2024) Bosch Power ToolsSvensk | 97 u Skyddet ska vara säkert fastsatt på elverktyget och positionerat för maximal säkerhet, så att hjulet exponeras mot operatören så lite som möjligt. Skyddet hjälper till att skydda användaren mot trasiga hjulfragment, oavsiktlig kontakt med hjul och gnistor som kan antända kläder. u Hjul får endast användas för rekommenderade användningar. Till exempel: slipa inte med sidan av kapskivan. Slipande kapskivor är avsedda för perifer slipning och sidokrafter som appliceras på dessa hjul kan få dem att splittras. u Använd alltid oskadda hjulflänsar med rätt storlek och form för hjulet du valt. Korrekta hjulflänsar stödjer hjulet och reducerar därmed möjligheten att hjulet går sönder. Flänsar för brythjul kan skilja sig från polerande hjulflänsar. u Använd inte nedslitna skivor från större elverktyg. Skivor avsedda för större elverktyg är inte lämpliga för den högre hastigheten hos ett mindre verktyg och kan gå sönder. u Vid användning av multiskivor ska korrekt skydd för det specifika användningsområdet användas. Om fel skydd används kan det påverka säkerheten och leda till allvarliga skador. Ytterligare säkerhetsvarningar som är specifika för kapning: u Se till att brythjulet inte fastnar och applicera inte ett för hårt tryck. Försök att inte skära överdrivet djupt. Överbelastning av hjulet ökar belastningen och mottagligheten för vridning eller fastkilning av hjulet i snitt samt risken för kast eller hjulbrott. u Ställ dig inte med kroppen i linje med och bakom det roterande hjulet. När hjulet flyttar sig bort från din kropp vid användningspunkten, kan kastet slunga ut det roterande hjulet och elverktyget direkt mot dig. u Om skivan fastnar eller om kapningen avbryts av någon anledning, stäng av elverktyget och håll det stilla tills skivan stannar helt. Försök aldrig ta bort kapskivan medan den är i rörelse, annars kan kast inträffa. Undersök och korrigera orsaken till att skivan fastnar. u Starta inte om skärningen i arbetsstycket. Låt hjulet nå full hastighet och utför sedan snittet igen försiktigt. Hjulet kan fastna, slira eller göra kast om elverktyget startas om i arbetsstycket. u Stödjer paneler eller vilket skrymmande arbetsstycke som helst för att minimera risken för att hjulet fastnar eller att kast sker. Stora arbetsstycken tenderar att digna under sin egen vikt. Stöden ska placeras under arbetsstycket nära skärlinjen och nära kanten på arbetsstycket på hjulets båda sidor. u Var särskilt försiktig när du gör en fickutskärning i befintliga väggar eller andra blinda områden. Det framskjutande hjulet kan skära gas- eller vattenrör, elkablar eller föremål som leder till kast. u Försök inte utföra kurvade kapningar. Överbelastning av skivan ökar belastningen och mottagligheten för vridning eller fastkilning av skivan i snitt samt risken för kast eller skivbrott. Säkerhetsvarningar som är specifika för slipning: u Använd slippapper i passande storlek. Följ tillverkarens rekommendationer när du väljer slippapper. Större slippapper som går utanför slipplattan utgör en risk för skador och kan leda till att skivan fastnar eller går sönder samt till kast. Säkerhetsvarningar som är specifika för stålborstning: u Observera att trådborst kastas ut av borsten även under den normala driften. Överbelasta inte trådarna genom att utsätta borstarna för alltför stor belastning Tråden kan lätt tränga igenom tunnare kläder och/eller huden. u Om användning av ett skydd har specificerats för stålborstning så får det inte finnas någon kontakt mellan stålborsten och skyddet. Stålborsten kan expandera i diameter på grund av arbetsbelastningen och centrifugalkraften. Ytterligare säkerhetsanvisningar Använd skyddsglasögon. Skyddshuven får inte användas för kapning. Med lämplig tillsats kan skyddshuven även användas för kapning. Håll i elverktyget stadigt med båda händerna och stå stadigt. Elverktyget kan styras säkrare med två händer. u Vid insatsverktyg med innergänga, som borstar och diamant-borrkronor, ska max. gänglängd för slipspindeln beaktas. Spindeländen får inte beröra botten av insatsverktyget. u Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt. u Rör inte slip- och kapskivorna innan de svalnat. Skivorna blir mycket heta vid arbetet. u Lås upp strömbrytaren och ställ den i av-läget om strömförsörjningen avbryts t.ex. vid strömavbrott eller dra ut nätstickkontakten. Därigenom förhindras en okontrollerad start. u Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. u Förvara insatsverktygen inomhus, i ett torrt, tempererat och frostfritt utrymme. Bosch Power Tools 1 609 92A 9HM | (22.03.2024)98 | Svensk u Ta bort insatsverktygen innan transport av elverktyget. Då undviker du skador. u Bundna kap- och slipskivor har ett utgångsdatum. Efter detta datum får skivorna inte längre användas. Produkt- och prestandabeskrivning Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Beakta bilden i den främre delen av bruksanvisningen. Ändamålsenlig användning Elverktyget är avsett för kapning och borstning av metall, sten och plast samt för skrubbning av metall samt för borrning i stenmaterial med diamantborrkrona utan användning av vatten. Se till att rätt skyddskåpa används(se „Drift“, Sidan102). Vid kapning i sten bör en tillräckligt god dammutsugning anordnas. Med tillåtna slipverktyg kan elverktyget användas för sandpappersslipning. Elverktyget får inte användas för slipning av stenmaterial med diamantslipskivor, för slipning av metall och sten med koppskivor eller för bearbetning av kompositmaterial. Illustrerade komponenter Numreringen av de avbildade komponenterna refererar till framställningen av elverktyget på grafiksidan. (1) Spindellåsknapp (2) På-/av-strömbrytare (3) Vibrationsdämpande stödhandtag (isolerad greppyta)

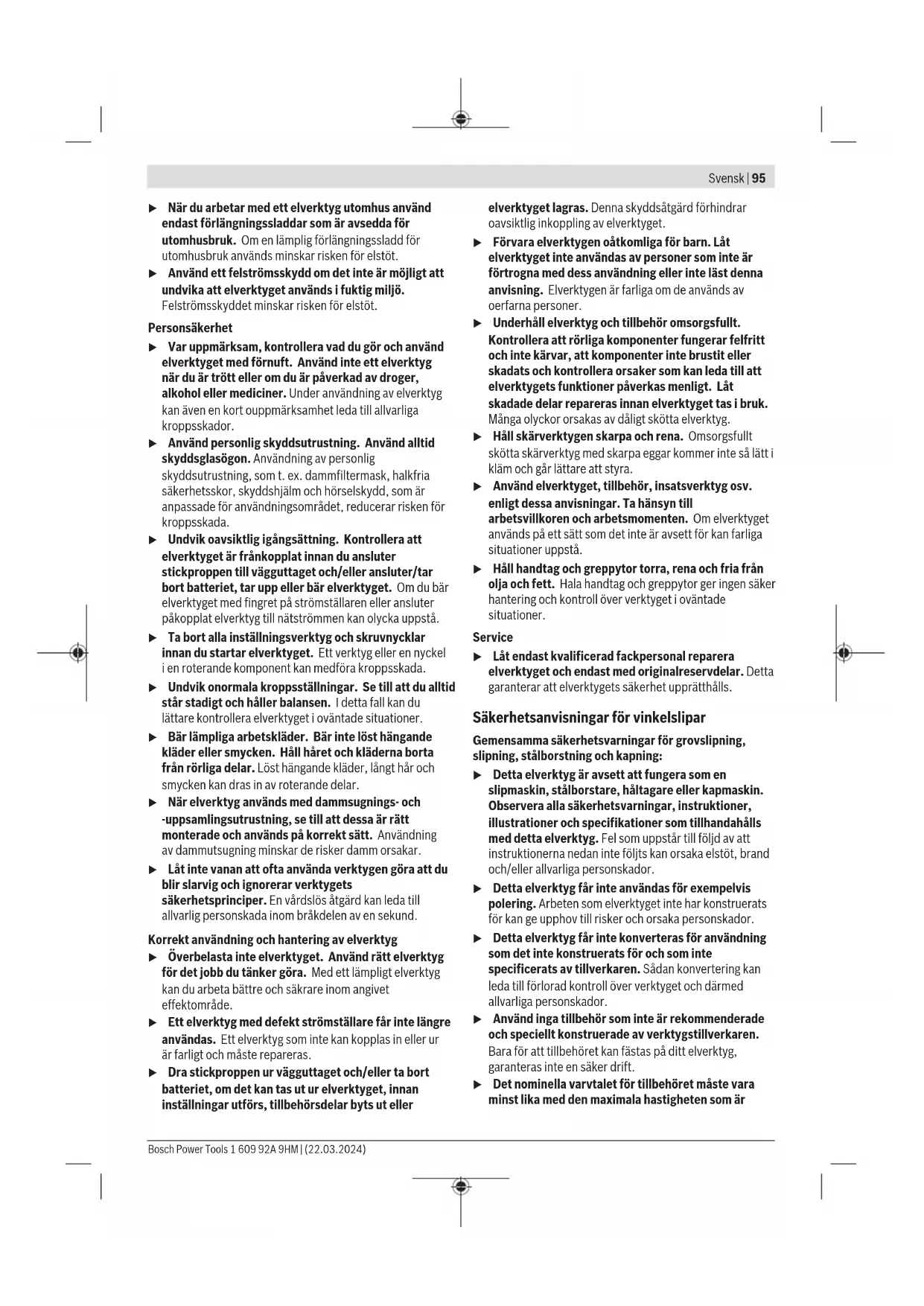

(5) Låsskruv för skyddskåpa (6) Skyddskåpa för slipning (7) Skyddskåpa för kapning

(8) Lock för kapning (9) Fästfläns med O-ring (10) Slipskiva

(15) Flänsmutternyckel för spännmutter (16) Handtag (isolerad greppyta) (17) Slipspindel (18) Handskydd

(24) Sugkåpa för kapning med styrsläde

Detta tillbehör ingår inte i standardleveransen. Tekniska data Vinkelslip GWS 20-230 P GWS 20-230 J Artikelnummer 3601HC11.. 3601HC13.. Nominell ingångseffekt W 2000 2000 Uppmätt tomgångsvarvtal

v/min 6500 6500 Max. slipskivediameter/gummisliprondelldiameter mm 230 230 Slipspindelgänga M 14 M 14 Max. gänglängd för slipspindeln mm 25 25 Skydd mot oavsiktlig återstart – ● Mjukstart – ● Vikt B)C) kg 5,4–8,8 5,4–8,8 Skyddsklass / II / II

Uppmätt tomgångsvarvtal enligt ENIEC62841-2-3 för val av passande insatsverktyg. Det faktiska tomgångsvarvtalet får inte överskrida det uppmätta tomgångsvarvtalet och är därför lägre.

Beroende på vilken skyddskåpa((7), (6), (8)), vilket stödhandtag((4), (3)) och vilken utsugskåpa(24) som används

Vikt utan elanslutning och utan kontakt Uppgifterna gäller för en märkspänning på [U] 230V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. 1 609 92A 9HM | (22.03.2024) Bosch Power ToolsSvensk | 99 Information om nätanslutningsvillkor förGWS 20-230 P: Apparaten uppfyller kraven i IEC 61000-3-11 för vilka särskilda anslutningsvillkor gäller. I ogynnsamma strömförhållanden kan apparaten leda till enstaka spänningsfluktuationer. Impedansen för denna apparat är inställd som Z faktisk =0,18Ω. Användaren måste se till att anslutningspunkten, med en impedans på Z max , som apparaten ska anslutas till, uppfyller impedanskravet: Z faktisk

max . Om Z max är okänt, bestäm Z max i samråd med nätleverantören eller strömförsörjningsmyndigheten. Värdena kan variera beroende på produkt och är beroende av användnings- och omgivningsvillkor. Mer information finns på www.bosch-professional.com/wac. Vinkelslip GWS 22-180 P GWS 2200

GWS 2200 Artikelnummer 3601HC01.. 3601HC11.. 3601HC03.. 3601HC13.. Nominell ingångseffekt W 2200 2200 2200 2200 Uppmätt tomgångsvarvtal

v/min 8500 6500 8500 6500 Max. slipskivediameter/ gummisliprondelldiameter mm 180 230 180 230 Slipspindelgänga M 14 M 14 M 14 M 14 Max. gänglängd för slipspindeln mm 25 25 25 25 Skydd mot oavsiktlig återstart – – ● ● Mjukstart – – ● ● Vikt B)C) kg 5,2–7,8 5,4–8,8 5,2–7,8 5,4–8,8 Skyddsklass / II / II / II / II

Mät-tomgångsvarvtal enligt ENIEC62841-2-3 för val av passande insatsverktyg. Det faktiska tomgångsvarvtalet är lägre.

Beroende på vilken skyddskåpa((7), (6), (8)), vilket stödhandtag((4), (3)) och vilken utsugskåpa(24) som används

Vikt utan elanslutning och utan kontakt Uppgifterna gäller för en märkspänning på [U] 230V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. Information om nätanslutningsvillkor förGWS 22-180 P,GWS 22-230 P ochGWS 2200: Apparaten uppfyller kraven i IEC 61000-3-11 för vilka särskilda anslutningsvillkor gäller. I ogynnsamma strömförhållanden kan apparaten leda till enstaka spänningsfluktuationer. Impedansen för denna apparat är inställd som Z faktisk =0,18Ω. Användaren måste se till att anslutningspunkten, med en impedans på Z max , som apparaten ska anslutas till, uppfyller impedanskravet: Z faktisk

max . Om Z max är okänt, bestäm Z max i samråd med nätleverantören eller strömförsörjningsmyndigheten. Värdena kan variera beroende på produkt och är beroende av användnings- och omgivningsvillkor. Mer information finns på www.bosch-professional.com/wac. Buller-/vibrationsdata Bullervärden beräknade enligt ENIEC62841-2-3. Den A-klassade bullernivån hos elverktyg ligger typiskt på: bullertrycknivå 96dB(A); bullernivå 104dB(A). Osäkerhet K=3dB. Bär hörselskydd! Totala vibrationsvärden a

(vektorsumma för tre riktningar) och osäkerhet K beräknad enligt ENIEC62841-2-3: Ytslipning (skrubbning):

Slipning med slipblad:

Slipning av tunn plåt eller andra material med stor yta som lätt vibrerar kan leda till ett 15 dB högre bulleremissionsvärde. Med hjälp av tunga dämpningsmattor kan bullernivån minskas. Ett högre bulleremissionsvärde ska tas med i beräkningen både vid riskutvärdering av buller och vid val av lämpligt hörselskydd. Den vibrationsnivå och det bullervärde som anges i dessa anvisningar har uppmätts enligt en mätmetod som normerats och kan användas för att jämföra elverktyg med varandra. Mätmetoden är även lämplig för preliminär bedömning av vibrations- och bullernivån. Den angivna vibrations- och bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- och bullernivån avvika. Då kan vibrations- och bullernivån under arbetsperioden öka betydligt under hela arbetstiden. Bosch Power Tools 1 609 92A 9HM | (22.03.2024)100 | Svensk För en exakt bedömning av vibrations- och bullernivån bör även de tider beaktas när elverktyget är avstängt eller är igång, men inte används. Detta reducerar vibrations- och bullerbelastningen för den totala arbetsperioden betydligt. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Skydd mot oavsiktlig återstart (GWS20-230J/GWS22-180J/GWS22-230J/ GWS2200(3601HC03../ 3601HC13..)) Återstartskyddet hindrar elverktyget från att okontrollerat starta efter ett strömavbrott. För återstart ställ på-/av-strömbrytaren (2) i frånkopplingsläge och koppla på nytt på elverktyget. Mjukstart (GWS20-230J/GWS22-180J/GWS22-230J/ GWS2200 (3601HC03../ 3601HC13..)) Den elektroniska mjukstarten begränsar vridmomentet vid påslagning och möjliggör en ryckfri start av elverktyget. Observera: När elverktyget kör igång med fullt varvtal direkt vid start fungerar inte längre mjukstart och återstartsskydd. Elverktyget ska omgående skickas till kundtjänst (adresser, se avsnittet »Kundtjänst och användningsrådgivning»). Montage u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Montera skyddsanordning Anmärkning: Om slipskivan brustit under drift eller stödanordningarna på spängskyddet/elverktyget skadats, måste berörda delar/elverktyget bytas ut eller för service skickas till kundtjänst. För adresser, se avsnittet "Kundtjänst och användningsrådgivning". Skyddskåpa för slipning Sätt på skyddskåpan (6) på spindelhalsen. Anpassa skyddskåpans (6) position till arbetsstegets krav och arretera skyddskåpan (6) med arreteringsskruven (5). u Ställ in skyddskåpan (6) så att gnistor inte sprutas mot användaren. Skyddskåpa vid kapning u Använd alltid skyddskåpan för kapning (7) eller skyddskåpan för slipning(6) med monterat lock för kapning(8). u Vid kapning i sten bör en tillräckligt god dammutsugning anordnas. Skyddskåpan för kapning (7) monteras som skyddskåpan för slipning (6). Lock för kapning Montera locket för kapning(8) på skyddskåpan för slipning(6) (se bildA): Sväng tillbaka hållbygeln (➊).Sätt locket(8) på skyddskåpan för slipning(6) (➋). Tryck fast spaken på skyddskåpan igen(6) (➌). Sväng tillbaka spaken (➊) för demontering (se bildB).Dra av locket(8) från skyddskåpan(6) (➋). Bortsugningskåpa för kapning med styrsläde Utsugskåpan för kapning med styrsläde(24) monteras på samma sätt som skyddskåpan för slipning. På utsugskåpan med styrsläde(24) kan lämpligBosch- dammsugare anslutas. Sätt sugslangen med utsugsadaptern i avsedd anslutning på utsugskåpan. Observera: friktionen som uppstår på grund av dammet i sugslangen och i tillbehöret vid utsugning orsakar en elektrostatisk laddning som användaren kan uppfatta som statisk urladdning (beroende på omgivningsfaktorer och fysiologiskt tillstånd). Bosch rekommenderar i allmänhet användning av en antistatisk sugslang (tillbehör) för utsug av fint damm och torra material. Handskydd u Vid arbete med gummisliprondell (19) eller med koppborste/konformad borste/diamant-borrkrona ska handskydd (18) alltid användas. Fäst handskyddet (18) med stödhandtaget (4)/(3). Standard-stödhandtag/vibrationsdämpande stödhandtag Skruva fast stödhandtaget (4)/(3) till höger eller vänster om växelhuset beroende på arbetssätt. u Använd endast elverktyget med stödhandtaget (4)/ (3). u Använd inte elverktyget om stödhandtaget (4)/(3) är skadat. Gör inga ändringar på stödhandtaget (4)/(3). Det vibrationsdämpande stödhandtaget (3)möjliggör ett vibrationsreducerat och därmed ett mer bekvämt och säkert arbete. Montera slipverktyg u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. u Rör inte slip- och kapskivorna innan de svalnat. Skivorna blir mycket heta vid arbetet. Rengör slipspindeln (17) och alla delar som ska monteras. För att spänna och lossa slipverktygen trycker du på spindellåsknappen (1) för att arretera slipspindeln. u Tryck ned spindellåsknappen endast när slipspindeln står stilla. I annat fall kan elverktyget skadas. Slip-/kapningsskiva Beakta slipverktygets mått. Håldiametern måste passa till upptagningsflänsen. Använd inga adaptrar eller reduceringsdelar. Var vid användningen av diamantkapskivor noga med att vridriktningspilen på diamant-kapningsskivan och elverktygets vridriktning (se vridriktningspilen på kapslingen) stämmer överens. Monteringens ordningsföljd framgår av grafiksidan. 1 609 92A 9HM | (22.03.2024) Bosch Power ToolsSvensk | 101 Observera: vid montering av bundna slip- eller kapskivor med hjälp av medföljande fästfläns (9) och spännmutter (13) resp. snabbspänningsmutter (14) behöver mellanlager inte användas. För att fästa slip-/kapskivan sätter du fästflänsen med O- ring(9) på slipspindeln(17) och skruvar på spännmuttern(13). Observera spännmutterns(13) inriktning beroende på vilken slip-/kapskiva som används (se bilder i den främre delen av bruksanvisningen) och spänn den med flänsmutternyckeln(se „Snabbspänningsmutter “, Sidan101). u Kontrollera efter montering och före start av slipverktyget att det monterats på rätt sätt och kan rotera fritt. Kontrollera att slipverktyget inte berör sprängskyddet eller andra delar. I fästflänsen (9) har en plastdel (O- ring) satts in runt centreringskragen. Om O-ringen saknas eller är skadad, ska fästflänsen (9) bytas ut innan fortsatt användning. Snabbspänningsmutter För enkelt byte av slipverktyg utan att använda ytterligare verktyg kan du använda snabbspänningsmuttern (14) istället för spännmuttern (13). u Snabbspänningsmuttern(14) får endast användas för slip-eller kapskivor eller skivborstar med håldiameter 22,2mm. Använd endast en felfri, oskadad snabbspännmutter (14). Var vid påskruvningen uppmärksam på att snabbspänningsmutterns (14) textförsedda sida inte pekar mot slipskivan. Pilen skall vara riktad mot indexmärket (26). (26) Tryck på spindellåsknappen (1) för att arretera slipspindeln. För att dra åt spindelspännmuttern skruvar du slipskivan kraftigt medurs. En korrekt fäst och oskadad snabbspänningsmutter kan du lossa genom att vrida den räfflade ringen moturs för hand. Lossa aldrig en åtdragen snabbspänningsmutter med en tång, utan används kombinyckeln. Sätt an kombinyckeln på det sätt som visas på bilden. Tillåtna slipverktyg Du kan använda alla slipverktyg som anges i denna bruksanvisning. Det tillåtna varvtalet [v/min] resp. periferihastighet [m/s] hos de använda slipverktygen skall minst uppfylla kraven i följande tabell. Beakta därför det tillåtna varvtalet resp. periferihastigheten på slipverktygets etikett. max. [mm] [mm] [°] D b s d α [v/ min] [m/s]

Damm-/spånutsugning Dammet från material som t.ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. – Använd om möjligt en för materialet lämplig dammutsugning. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material. Bosch Power Tools 1 609 92A 9HM | (22.03.2024)102 | Svensk u Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas. Drift u Belasta inte elverktyget så mycket att det stannar. u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. u Var försiktig vid spårning i bärande väggar. Se avsnittet "Information om statiken". u Spänn upp arbetsstycket, såvida det inte ligger säkert på grund av sin egenvikt. u Om elverktyget använts under hög belastning, låt det gå några minuter på tomgång för avkylning av tillsatsverktyget. u Elverktyget får inte användas med ett kapbord. u Rör inte slip- och kapskivorna innan de svalnat. Skivorna blir mycket heta vid arbetet. Arbetsanvisningar Skrubbning u Använd alltid skyddskåpa för slipning (6)vid skrubbslipning med bundna slipmedel. u Använd aldrig kapskivor för skrubbning. u Vid skrubbslipning kan skyddskåpan för kapning (7) eller skyddskåpan för slipning (6) med monterat lock för kapning (8) stöta mot arbetsstycket vilket leder till förlust av kontrollen över verktyget. Med en ställvinkel på 30° till 40° får du det bästa resultatet vid skrubbning. Flytta elverktyget med måttfullt tryck fram och tillbaka. Då blir materialet inte för varmt, missfärgas inte, och det blir inga repor. u Vid användning av bundna skivor som är tillåtna både för kapning och slipning måste skyddshuven för kapning (7) resp. skyddshuven för slipning (6) med monterat lock för kapning (8) användas. Ytslipning med solfjäderslipskiva u Använd alltid skyddskåpa för slipning (6) vid slipning med solfjäderslipskiva. Med solfjäderslipskivan (tillbehör) kan också välvda ytor och profiler bearbetas. Solfjädersslipskivor har en avsevärt längre livslängd, lägre bullernivå och lägre sliptemperaturer än konventionella slipskivor. Ytslipning med sliprondell u Montera alltid handskyddet(18) vid arbeten med gummisliptallriken (19). Slipning med sliprondell kan göras utan skyddskåpa. Monteringens ordningsföljd framgår av grafiksidan. Skruva fast rundmuttern(21) och spänn den med tvåstiftsnyckeln. Koppborste/skivborste/konformad borste u Använd alltid skyddskåpan för slipning (6) vid borstning med skivborste. Borstning med koppborste/konformad borste kan göras utan skyddskåpa. u Montera alltid handskyddet (18) med koppborste eller konformad borste. u Borsten på skivborsten kan fastna i skyddskåpan och gå av om max. tillåtna mått för skivborstarna överskrids. Monteringens ordningsföljd framgår av grafiksidan. Koppborsten/den konformade borsten/skivborsten ska gå att skruva så långt på slipspindeln så att den ligger an fast mot slipspindelflänsen i slutet av slipspindelgängningen. Spänn fast koppborsten/den konformade borsten/ skivborsten med en gaffelnyckel. Kapning av metall u Vid kapning av metall med bundna kapskivor eller med diamant-kapskivor, använd alltid skyddskåpan för kapning (7) resp. skyddskåpan för slipning (6) med monterat lock för kapning (8). u Vid användning av skyddskåpan för slipning (6) för kapning med bundna kapskivor föreligger en ökad risk för gnistor och partiklar samt skivfragment vid skivbrott. Arbeta med måttfull frammatning vid kapning, som är anpassad till materialet. Utöva inget tryck på kapningsskivan och förvrid och oscillera den inte. Bromsa inte in den utgående kapningsskivan genom att trycka emot på sidan. Elverktyget måste alltid föras med motrotation. Annars föreligger risk för att den trycks ut ur kapningen okontrollerat. Vid kapning av profiler och fyrkantsrör är det bäst att sätta an där diametern är som minst. Kapning av sten u Vid kapning av sten med bundna kapskivor eller med diamantkapskivor, använd alltid utsugskåpan för kapning med styrsläde (24) eller skyddskåpa för kapning (7) eller skyddskåpan för slipning (6) med monterat lock för kapning (8). u Vid kapning i sten bör en tillräckligt god dammutsugning anordnas. u Bär dammskyddsmask. u Elverkyget får endast användas för torrkapning/ torrslipning. u Vid användning av skyddskåpan för kapning (7), skyddskåpan för slipning (6) eller skyddskåpan för slipning (6) med monterat lock för kapning (8) vid kapning och slipning i betong eller murverk föreligger en ökad risk för dammbelastning samt en ökad risk att förlora kontrollen över elverktyget, vilket kan leda till rekyl. Använd för kapning av stenmaterial lämpligast en diamantkapskiva. 1 609 92A 9HM | (22.03.2024) Bosch Power ToolsSvensk | 103 Vid användning av utsugskåpan för kapning med styrsläde (24) så skall dammsugaren för bortsugning av stendamm vara tillåten. Bosch har lämpliga dammsugare i sitt sortiment. Sätt på elverktyget och sätt det med den främre delen av styrskenan på arbetsstycket. Skjut elverktyget med jämna drag som är anpassade efter materialet. Vid kapning av speciellt hårda material, t.ex. speciellt hård betong med hög kiselhalt så kan diamant-kapningsskivan överhettas och därmed skadas. En gnistkrans som går runt diamantkapningsskivan indikerar detta. Avbryt i detta fall kapningen och låt diamantkapningsskivan gå en kort tid på högsta varvtal på tomgång för att kyla den. Om avverkningsgraden avtar märkbart och en gnistbildning syns runtom så är det ett tecken på att diamant- kapningsskivan blivit slö. Du kan slipa den igen genom att göra korta snitt i ett abrasivt material, t.ex. kalksandsten. Kapning av plast u Vid kapning av material som plast med bundna kapskivor, använd alltid skyddskåpan för kapning(7) eller skyddskåpan för slipning(6) med monterad kåpa för kapning(8). Arbeta med diamantborrkrona u Använd endast diamantborrkronor för torrborrning. u Montera alltid handskyddet (18) för arbete med diamantborrkrona. Sätt inte diamantborrkronan parallellt på arbetsstycket. Stick in det snett och med cirklande rörelser. Därmed får du en optimal kylning och en längre hållbarhet hos diamantborrkronan. Information om statiken För skåror i bärande väggar föreligger ladsspecifika regler. Dessa föreskrifter skall iakttas. Rådgör innan arbetet med ansvariga statiker, arkitekter eller den ansvariga byggledningen. Driftstart u Kontrollera nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Vid drift av elverktyget med hjälp av mobila generatorer, som inte har tillräckliga kraftreserver eller som inte har en lämplig spänningsreglering med startströmsförstärkning kan prestanda reduceras eller så kan det elverktyget bete sig otypiskt vid start. Kontrollera lämpligheten hos generatorn, framför allt vad gäller nätspänning och frekvens. Slå på/stänga av

EU-konformitetsförklaring Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att de stämmer överens med följande normer. Teknisk dokumentation: * Vinkelslip Produktnummer

EU-konformitetsförklaring Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att de stämmer överens med följande normer. Teknisk dokumentation: * Vinkelslip Produktnummer
