РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GWS 22230 P Professional BOSCH

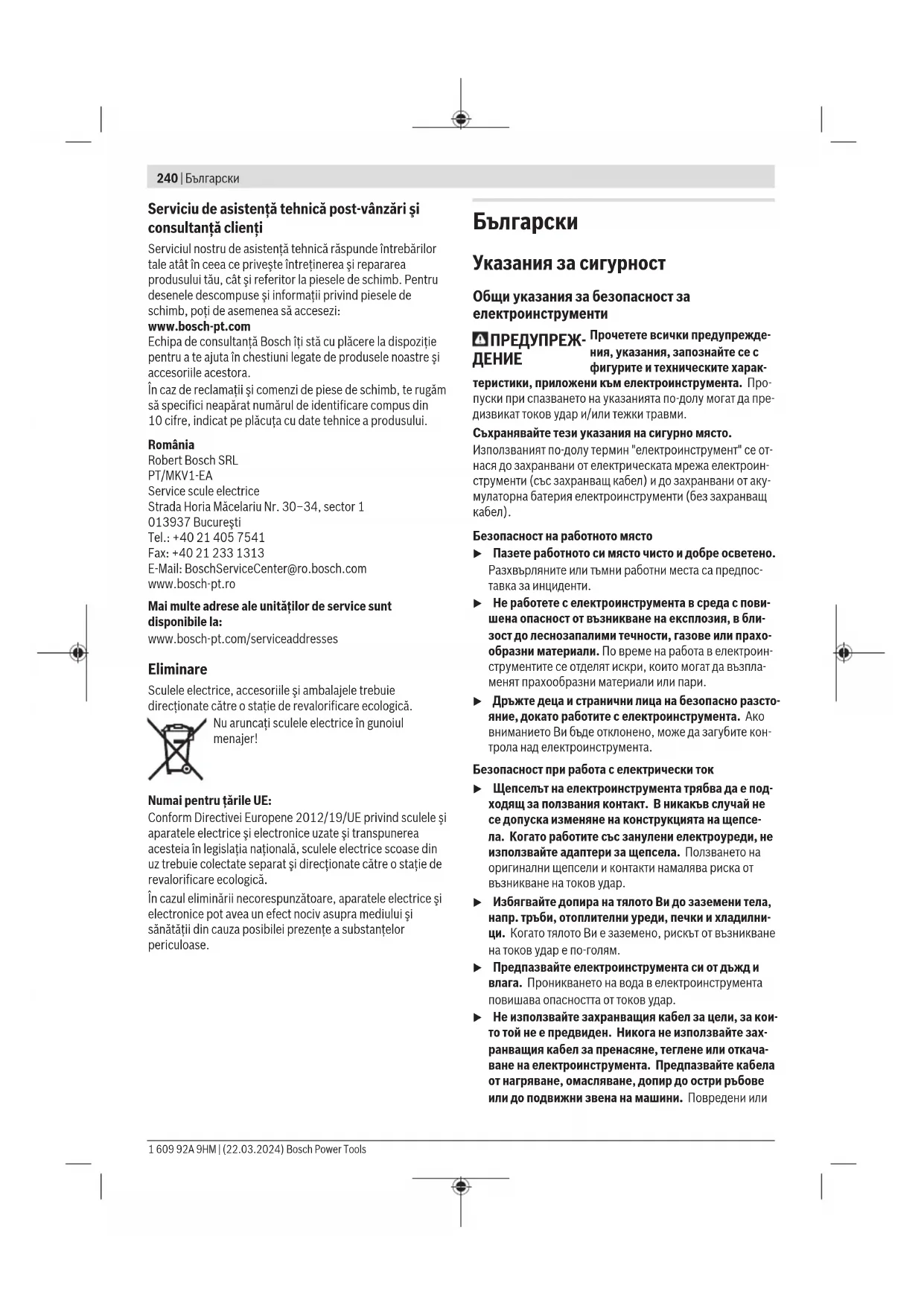

Указания за сигурност Общи указания за безопасност за електроинструменти

Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак- теристики, приложени към електроинструмента. Про- пуски при спазването на указанията по-долу могат да пре- дизвикат токов удар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин "електроинструмент" се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (беззахранващ

Безопасност на работното място u Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос- тавка за инциденти. u Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпла- менят прахообразни материали или пари. u Дръжте деца и странични лица на безопасно разсто- яние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите кон- трола над електроинструмента. Безопасност при работа с електрически ток u Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсе- ла. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. u Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по‑голям. u Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. u Не използвайте захранващия кабел за цели, за кои- то той не е предвиден. Никога не използвайте зах- ранващия кабел за пренасяне, теглене или откача- ване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или 1 609 92A 9HM | (22.03.2024) Bosch Power ToolsБългарски | 241 усукани кабели увеличават риска от възникване на то-

u Когато работите с електроинструмент навън, изпол- звайте само удължителни кабели, подходящи за ра- бота на открито. Използването на удължител, пред- назначен за работа на открито, намалява риска от въз- никване на токов удар. u Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар. Безопасен начин на работа u Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте умо- рени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсея- ност при работа с електроинструмент може да има за последствие изключително тежки наранявания. u Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дей- ност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грай- фер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злопо-

u Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя- вайте, че пусковият прекъсвач е позиция "изключе- но". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки. u Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инстру- мент, забравен на въртящо се звено, може да причини

u Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще може- те да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. u Работете с подходящо облекло. Не работете с ши- роки дрехи или украшения. Дръжте косата и дрехи- те си на безопасно разстояние от движещи се зве- на. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена. u Ако е възможно използването на външна аспираци- онна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци- онна система намалява рисковете, дължащи се на от- делящи се при работа прахове. u Доброто познаване на електроинструмента вследс- твие на честа работа с него не е повод за намалява- не на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секун-

Грижливо отношение към електроинструментите u Не претоварвайте електроинструмента. Използ- вайте електроинструментите само съобразно тях- ното предназначение. Ще работите по‑добре и по‑безопасно, когато използвате подходящия електро- инструмент в зададения от производителя диапазон на натоварване. u Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ре-

u Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждай- те батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. u Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не до- пускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са проче- ли тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат из- ключително опасни. u Поддържайте добре електроинструментите си и ак- сесоарите им. Проверявайте дали подвижните зве- на функционират безукорно, дали не заклинват, да- ли има счупени или повредени детайли, които нару- шават или изменят функциите на електроинстру- мента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремон- тирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. u Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инст- рументи с остри ръбове оказват по‑малко съпротивле- ние и се водят по‑леко. u Използвайте електроинструментите, допълнител- ните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни ус- ловия и операции, които трябва да изпълните. Из- ползването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. Bosch Power Tools 1 609 92A 9HM | (22.03.2024)242 | Български u Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролира- не на електроинструмента при възникване на неочак- вана ситуация.

u Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалис- ти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на бе- зопасността на електроинструмента. Указания за безопасна работа с ъглошлайфи Общи указания за безопасност при шлифоване, шкурене, почистване с телени четки или рязане: u Този електроинструмент е замислен да функциони- ра като шлайфмашина, инструмент за шкурене, те- лена четка, инструмент изрязване на отвори или инструмент за рязане. Прочетете всички предуп- реждения, указания, запознайте се с фигурите и техническите характеристики, приложени към електроинструмента. Неспазването на приведените по‑долу указания може да доведе до токов удар, по- жар и/или тежки травми. u Дейности като полиране не трябва да се извършват с този електроинструмент. Дейности, за които елект- роинструментът не е предназнечен, могат да повишат опасността и да предизвикат наранявания. u Не променяйте този електроинструмент за работа по начин, който не е специално проектиран и посо- чен от производителя на инструмента. Такава про- мяна може да доведе до загуба на контрол и да причи- ни сериозно персонално нараняване. u Не използвайте работни инструменти и допълни- телни приспособления, които не са специално про- ектирани и утвърдени за ползване от производите- ля на електроинструмента. Фактът, че дадено прис- пособление може да бъде монтирано на електроинст- румента, не гарантира, че работата с него е безопасна. u Скоростта на въртене на работния инструмент тряб- ва да е най-малкото равна на максималната скорост на въртене на електроинструмента. Работни инстру- менти, които се въртят по-бързо от предвиденото, мо- гат да се разрушат и да се разлетят на парчета. u Външният диаметър и дебелината на работния инст- румент трябва да бъдат в границите, за които елект- роинструментът е проектиран. Работни инструменти с неподходящи размери не могат да бъдат осигурени и контролирани правилно. u Размерите на присъединителните елементи на ак- сесоара трябва да отговарят на размерите на при- съединителните елементи на електроинструмента. Работни инструменти, които не пасват на присъедини- телните елементи на електроинструмента, имат биене, вибрират силно и могат да предизвикат загуба на конт- рол над електроинструмента. u Не използвайте повредени работни инструменти. Винаги преди ползване проверявайте работния ин- струмент, напр. абразивни дискове за отчупвания и пукнатини, подложка за пукнатини или износване, телени четки за разхлабени или счупени телчета. Ако електроинструментът или работният инстру- мент бъдат изпуснати, ги проверявайте за повреда или ползвайте други. След като сте проверили и монтирали работния инструмент оставете електро- инструмента да работи в продължение на една ми- нута с максимална скорост на въртене, като държи- те себе си и намиращи се наблизо лица извън рав- нината на въртене на работния инструмент. Повре- дени работни инструменти се чупят най-често през то- зи пробен период. u Работете с лични предпазни средства. В зависи- мост от конкретните условия използвайте цяла мас- ка за лице, защита на очите или предпазни очила. Ако е необходимо, работете с противопрахова мас- ка, шумозаглушители (антифони), ръкавици и ра- ботна престилка, която е в състояние да спре отх- върчащи малки абразивни парченца. Очите трябва да са предпазени от дребни парченца, които могат да отхвърчат по време на различни приложения. Проти- вопраховата или дихателната маска трябва да могат да филтрират възникващия от конкретното приложение прах. Ако продължително време сте изложени на въз- действието на силен шум, можете да претърпите час- тична загуба на слух. u Дръжте намиращи се наблизо лица на безопасно разстояние от работната зона. Всеки, който се на- мира в работната зона, трябва да носи лични пред- пазни средства. Парченца от обработвания детайл или работния инструмент могат да отхвърчат с голяма скорост и да причинят наранявания и извън непосред- ствената зона на работа. u Когато изпълнявате операция, при която съществу- ва опасност режещият инструмент да може да за- сегне скрити под повърхността проводници под напрежение или захранващия кабел, допирайте ре- жещия аксесоар само до изолираните повърхности на ръкохватките. При контакт на режещия аксесоар с проводник под напрежение е възможно напрежението да се предаде по металните детайли на електроинстру- мента и това да предизвика токов удар. u Дръжте захранващия кабел на безопасно разстоя- ние от въртящи се елементи. Ако загубите контрол над електроинструмента, кабелът може да бъде разря- зан или да бъде увлечен и ръката Ви може да бъде на- ранена от въртящия се работен инструмент. u Никога не оставяйте електроинструмента преди въртенето да е спряло напълно. Въртящият се рабо- тен инструмент може да допре повърхността и да уско- ри неконтролирано електроинструмента. u Не включвайте електроинструмента, докато го но- сите, обърнат към Вас. Случаен допир до въртящия 1 609 92A 9HM | (22.03.2024) Bosch Power ToolsБългарски | 243 се работен инструмент може да увлече дрехите Ви и работният инструмент да Ви нарани. u Периодично почиствайте вентилационните отвори на електроинструмента. Вентилаторът на електрод- вигателя засмуква прах, а отлагането на метален прах по вътрешността на корпуса може да предизвика опас- ност от токов удар. u Не работете с електроинструмента в близост до леснозапалими материали. Искри могат да възпла- менят тези материали. u Не използвайте работни инструменти и приспособ- ления, които изискват течно охлаждане. Ползването на вода или друг течен реагент може да предизвика къ- со съединение или токов удар. Откат и свързни предупреждения: Откат е внезапна реакция вследствие на блокиране или заклинване на въртящия се абразивен диск, подложен диск, телена четка или друг работен инструмент. Заклин- ването или блокирането предизвиква внезапно спиране на въртящия се работен инструмент, което от своя страна предизвиква неконтролирано рязко ускоряване на елект- роинструмента в посока, обратна на въртенето на работ- ния инструмент в точката на блокиране. Ако напр. абразивен диск се заклини или блокира в де- тайла, частта от ръба на диска, която се врязва в детайла, може да се вреже рязко в повърхността, вследствие на което дискът да отскочи силно. Дискът се ускорява към работещия с електроинструмента или в обратна посока в зависимост от това в каква посока е движението му в точ- ката на заклинване. В такива случаи абразивните дискове могат и да се счупят. Откатът възниква като следствие от неправилно или пог- решно ползване на електроинструмента и може да бъде избегнат чрез подходящи предпазни мерки, както е опи- сано по-долу. u Дръжте електроинструмента винаги здраво с две ръце и поддържайте позиция на тялото и на ръцете си, при която ще можете ефективно да противосто- ите на евентуално възникнал откат. Винаги полз- вайте спомагателната ръкохватка, ако има такава, за да можете в максимална степен да овладеете от- ката или реакционния момент при включване. Ако бъдат взети подходящи предпазни мерки, работещият с електроинструмента може да противостои на реакци- онния момент или на откат. u Никога не дръжте ръцете си в близост до въртящия се работен инструмент. При откат работният инстру- мент може да Ви нарани. u Не дръжте тялото си в зона, в която електроинстру- ментът ще бъде изхвърлен при евентуален откат. Откатът ще ускори електроинструмента в посока, об- ратна на движението на работния инструмент в точката на блокиране. u Бъдете изключително внимателни, когато работите в ъгли, по остри ръбове и др.п. Избягвайте рязкото врязване на диска. Ъглите, острите ръбове или ряз- кото врязване са предпоставка за заклинване на ра- ботния инструмент и загуба на контрол или откат. u Не монтирайте циркулярни дискове, дискове за дървесни материали, сегментни диамантени диско- ве с периферна междина по-голяма от 10mm и дис- кове с режещи зъби. Такива инструменти предизвик- ват често откат и загуба на контрол. Предупреждения за безопасност, специфични за дейности по шлифоване и рязане: u Използвайте само дискове, посочени за Вашия електроинструмент, и прегради, проектирани за съ- ответните дискове. Дискове, за които електроинстру- ментът не е предназначен, не могат да бъдат обезопа- сени адекватно и са опасни. u Работната повърхност на ексцентриков абразивен диск трябва да е скрита в предпазния накрайник. Неправилно монтиран диск, който се подава извън предпазния накрайник, не може да бъде обезопасен

u Преградата трябва да бъде захваната здраво към електроинструмента и да е в позиция, осигуряваща максимална безопасност, така че възможно най- малка част от диска да е свободна към оператора. Преградата предпазва оператора от откъртващи се парченца от диска, допир до диска по невнимание и от искрите, които могат да изгорят дрехите. u Дисковете трябва да се ползват само за целите, за които са предназначени. Например: не шлифовай- те с диск за рязане. Абразивните дискове за рязане са предназначени за отнемане на материал с ръба на диска, странично натоварване може да ги счупи. u Винаги използвайте изправни фланци, които са с подходящи форма и размери за избрания диск. Подходящите фланци укрепват диска и така намаляват опасността от счупването му. Фланците за дискове за рязане може да са различни от фланците за дискове за

u Не използвайте износени дискове от по-големи ъг- лошлайфи. Дисковете, предназначени за по-големи електроинструменти, не са подходящи за по-високите скорости на въртене на малките електроинструменти и могат да се разрушат. u Когато използвате дискове за двойна цел, използ- вайте правилната преграда за извършваното при- ложение. Ако не се използва правилната преграда, може да не се осигури желаното ниво на предпазване, което може да доведе до сериозно нараняване. Допълнителни указания за безопасност, специфични

u Избягвайте блокиране на режещия диск или твърде силно притискане. Не изпълнявайте прекалено дълбоки срезове. Претоварването на режещия диск увеличава склонността му към измятане или блокира- не и с това опасността от откат или счупване на абра- зивния диск. Bosch Power Tools 1 609 92A 9HM | (22.03.2024)244 | Български u Не дръжте тялото си пред или зад въртящия се диск. Ако премествате режещия диск от Вас навън, в случай на откат електроинструментът с въртящия се диск може да отскочи непосредствено към Вас. u Ако режещият диск се заклини или когато прекъс- вате работа, изключете електроинструмента и го задръжте, докато дискът спре да се върти напълно. Никога не опитвайте да извадите въртящия се по инерция диск от среза, в противен случай може да възникне откат. Определете и отстранете причината за заклинването. u Не включвайте електроинструмента, ако той е още в детайла. Преди внимателно да продължите ряза- нето, изчакайте дискът да се развърти до пълните си обороти. Ако електроинстурментът бъде включен, докато дискът е в среза, дискът може да се заклини, да изскочи от детайла или да предизвика откат. u Подпирайте плочи или големи детайли, за да избег- нете риска от притискане на диска в междината и откат. Големи детайли могат да се огънат под дейст- вие на силата на собственото си тегло. Детайлът трябва да бъде подпрян от двете страни на среза, както в бли- зост до среза, така и в далечния край. u Бъдете особено внимателни при срезове с пробива- не в съществуващи стени или други зони без види- мост от обратната страна. Врязващият се диск може да предизвика откат при попадане на газо-, водо-, електропроводи или други обекти. u Не се опитвайте да извършвате криволинейно ряза- не. Претоварването на режещия диск увеличава склонността му към измятане или блокиране и с това опасността от откат или счупване на абразивния диск, което може да доведе до сериозно нараняване. Специфични указания за безопасност при шкурене: u Използвайте правилно оразмерен диск шкурка. При избора на шкурка спазвайте указанията на про- изводителя. Ако шкурката се подава твърде много из- вън подложния диск, съществува опасност от разкъс- ването й, захващане на парчета от нея и скъсване на диска или откат. Специфични указания за безопасност при работа с телени четки: u Съобразявайте се, че и при нормално ползване от телената четка отхвърчат телчета. Не подлагайте на прекомерно натоварване телта на четката Телта може лесно да проникне през леки дрехи и/или през

u Ако при работа с телена четка се посочва ползване- то на предпазен кожух, телената четка не трябва да допира предпазния кожух. Вследствие на силите на притискане или центробежните сили диаметърът на те- лената четка може да се увеличи по време на работа. Допълнителни указания за безопасност Работете с предпазни очила. Предпазният кожух не бива да се използ- ва за рязане. С поставена приставка пред- пазният кожух може да се използва и за ря-

Дръжте здраво електроинструмента при работа с двете ръце и следете за сигурна- та позиция. С две ръце електроинструмен- тът се води по-сигурно. u При работните инструменти с вътрешна резба като четки и диамантени боркорони макс. дължина на резбата на вала трябва да се спазва. Краят на вала не бива да докосва долната част на работния инстру-

u Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопрово- ди, или се обърнете към съответното местно снаб- дително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика по- жар и токов удар. Увреждането на газопровод може да доведе до експлозия. Повреждането на водопровод има за последствие големи материални щети и може да предизвика токов удар. u Не ги докосвайте, преди да са се охладили. По вре- ме на работа дисковете се нагряват силно. u Ако захранващото напрежение бъде прекъснато (напр. вследствие на прекъсване на тока или ако щепселът бъде изваден от контакта), деблокирайте пусковия прекъсвач и го поставете в позиция изк- лючено. Така предотвратявате неконтролирано включване на електроинструмента. u Осигурявайте обработвания детайл. Детайл, захва- нат с подходящи приспособления или скоби, е засто- порен по здраво и сигурно, отколкото, ако го държите

u Складирайте работните инструменти в сгради в су- хо, равномерно темперирано и защитено от студ

u Сваляйте работните инструменти преди транспор- тиране на електроинструмента. Така избягвате пов-

u Свързаните дискове за рязане и шлайфане имат срок на годност, след който вече не бива да се из-

Описание на продукта и дейността Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безо- пасност и указанията за работа могат да 1 609 92A 9HM | (22.03.2024) Bosch Power ToolsБългарски | 245 имат за последствие токов удар, пожар и/ или тежки травми. Моля, имайте предвид изображенията в предната част на ръководството за работа. Предназначение на електроинструмента Електроинструментът е предназначен за рязане и почист- ване с четка на метал, камък, пластмаса и за грубо шлай- фане на метал, както и за пробиване в каменни материа- ли с диамантени боркорони без използване на вода. При това трябва да се следи за използването на правилния предпазен кожух (вж. „Работа с електроинструмента“, Страница249). При рязане на каменни материали трябва да бъде осигу- рена достатъчно мощна аспирационна система. С утвърдени от производителя работни инструменти електроинструментът може да се използва за шлифоване

Електроинструментът не бива да се използва за шлайфа- не на каменни материали с диамантени дискове, за шлай- фане на метал и камък с чашковидни дискове или за об- работка на композитни материали. Изобразени елементи Номерирането на изобразените компоненти се отнася до изображението на електроинструмента на графичната

(1) Бутон за застопоряване на вала (2) Пусков прекъсвач (3) Поглъщаща вибрациите спомагателна ръкохватка (изолирана повърхност за захващане)

(4) Стандартна спомагателна ръкохватка (изолирана повърхност за захващане)

(5) Фиксиращ винт за предпазния кожух (6) Предпазен кожух за шлайфане (7) Предпазен кожух за рязане

(8) Капак за рязане (9) Поемащ фланец с О-пръстен (10) Шлифовъчен диск

(13) Обтяжна гайка (14) Бързообтяжна гайка

(15) Двущифтов ключ за застопоряващата гайка (16) Ръкохватка (изолирана повърхност за захващане) (17)

(18) Защита за ръцете

Тази принадлежност не спада към стандартния обем на доставката. Технически данни Ъглошлайф GWS 20-230 P GWS 20-230 J Каталожен номер 3601HC11.. 3601HC13.. Номинална консумирана мощност W 2000 2000 Разчетна скорост на въртене на празен ход

макс. диаметър на шлифоващия диск/гумения работен плот mm 230 230 Резба на вала M 14 M 14 макс. дължина на резбата на вала mm 25 25 Защита срещу повторно включване – ● Плавно включване – ●

Обороти на празен ход за оразмеряване съгласно ENIEC62841-2-3 за избор на подходящи работни инструменти. Действителните обороти на празен ход не бива да превишават оборотите на празен ход за оразмеряване и съответ- но са по-ниски.

в зависимост от използвания предпазен кожух((7),(6),(8)), от използваната спомагателна ръкохватка((4),(3)) и от използвания прахоуловителен кожух(24)

Тегло без мрежови проводник и без щепсел Данните важат за номинално напрежение [U] от 230 V. При отклоняващи се напрежение и при специфични за отделни изпълнения тези данни могат да варират. Bosch Power Tools 1 609 92A 9HM | (22.03.2024)246 | Български Указания за условията на свързване към мрежата заGWS 20-230 P: Устройството отговаря на изискванията на IEC 61000-3-11 и е обект на условно свързване. Устройството може да дове- де до временни колебания в напрежението при неблагоприятни условия на електрозахранване. Импедансът на това ус- тройство е настроен на Z actual =0,18Ω. Потребителят трябва да гарантира, че точката на свързване с импеданс Z max

която устройството трябва да се включи, отговаря на изискването за импеданс: Z actual

max . Ако Z max е неизвестно, опре- делете Z max при консултация с електрозахранващата компания или отговорния орган. Стойностите могат да варират според продукта и да зависят от условията на употреба и на околната среда. Допълнител- на информация на www.bosch-professional.com/wac. Ъглошлайф GWS 22-180 P GWS 2200

GWS 2200 Каталожен номер 3601HC01.. 3601HC11.. 3601HC03.. 3601HC13.. Номинална консумирана мощност W 2200 2200 2200 2200 Разчетна скорост на въртене на

макс. диаметър на шлифоващия диск/гумения работен плот mm 180 230 180 230 Резба на вала M 14 M 14 M 14 M 14 макс. дължина на резбата на вала mm 25 25 25 25 Защита срещу повторно включва-

Плавно включване – – ● ●

Обороти на празен ход за оразмеряване съгласно ENIEC62841-2-3 за избор на подходящи работни инструменти. Действителните обороти на празен ход са по-ниски.

в зависимост от използвания предпазен кожух((7),(6),(8)), от използваната спомагателна ръкохватка((4),(3)) и от използвания прахоуловителен кожух(24)

Тегло без мрежови проводник и без щепсел Данните важат за номинално напрежение [U] от 230 V. При отклоняващи се напрежение и при специфични за отделни изпълнения тези данни могат да варират. Указания за условия на свързване към мрежата заGWS 22-180 P,GWS 22-230 P иGWS 2200: Устройството отговаря на изискванията на IEC 61000-3-11 и е обект на условно свързване. Устройството може да дове- де до временни колебания в напрежението при неблагоприятни условия на електрозахранване. Импедансът на това ус- тройство е настроен на Z actual =0,18Ω. Потребителят трябва да гарантира, че точката на свързване с импеданс Z max

която устройството трябва да се включи, отговаря на изискването за импеданс: Z actual

max . Ако Z max е неизвестно, опре- делете Z max при консултация с електрозахранващата компания или отговорния орган. Стойностите могат да варират според продукта и да зависят от условията на употреба и на околната среда. Допълнител- на информация на www.bosch-professional.com/wac. Информация за излъчван шум и вибрации Стойностите на емисии на шум са установени съгласноENIEC62841-2-3. РавнищетоА на генерирания шум от електроинструмента обикновено е: равнище на звуковото налягане96dB(A); мощност на звука104dB(A). Неопределеност K=3dB. Работете с шумозаглушители! Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеносттаK са определени съгласно ENIEC62841-2-3: Шлифоване (грубо шлифоване):

Шлайфането на по-тънки листове или на други лесно вибриращи материали с голяма повърхност може да доведе до увеличена до 15dB стойност на емисиите на шум. Чрез подходящи тежки изо- лиращи подложки може да се намали повишената емисия на шум. Трябва да се има предвид увеличена емисия на шум както при оценката на риска от шумово натоварване, така и при избора на подходяща защита за слуха. Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за 1 609 92A 9HM | (22.03.2024) Bosch Power ToolsБългарски | 247 сравняване с други електроинструменти. Те са подходя- щи също така за предварителна оценка на емисиите на вибрации и шум. Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъ- де използван за други дейности, с различни работни инс- трументи или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум мо- же да се различават. Това би могло значително да увели- чи вибрациите и шума през периода на ползване на елек- троинструмента. За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значи- телно да намали емисиите на вибрации и шум през пери- ода на ползване на електроинструмента. Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на елект- роинструмента и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните

Защита срещу повторно включване (GWS20-230J/GWS22-180J/GWS22-230J/ GWS2200(3601HC03../ 3601HC13..)) Защитата срещу повторно включване предотвратява не- контролираното включване на електроинструмента след прекъсване на захранването. За да включите отново електроинструмента поставете пусковия превключвател (2) в изключена позиция и от- ново включете електроинструмента. Плавно включване (GWS20-230J/GWS22-180J/GWS22-230J/ GWS2200 (3601HC03../ 3601HC13..)) Електронният плавен пуск ограничава въртящия момент при включване и позволява стартиране на електроинст- румента без тласъци. Указание: Ако веднага след включване електроинстру- ментът започва да работи на максимални обороти, са пов- редени плавният пуск и защитата от повторен пуск. Изп- ратете незабавно електроинструмента на сервизната служба (за адресите вж. раздел „Сервизна служба и кон- султация за приложения“).

u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. Монтиране на защитно съоръжение Указание: След счупване на абразивен диск по време на работа или при повреждане на приспособленията за зах- ващане на електроинструмента или на предпазния кожух електроинструментът трябва да бъде изпратен за ремонт в оторизиран сервиз за електроинструменти на Bosch, за адреси вж. раздел "Сервизна служба и консултация за приложения". Предпазен кожух за шлифоване Поставете предпазния кожух (6) върху шийката на вала. Настройте позицията на предпазния кожух (6) към изиск- ванията на работната процедура и застопорете предпаз- ния кожух (6) с фиксиращия винт (5). u Настройте предпазния кожух (6) така, че да се пре- дотвратява летенето на искри по посока на опреа-

Предпазен кожух за рязане u Използвайте за рязане винаги предпазния кожух за рязане(7) или предпазния кожух за шлайфане(6) с монтиран капак за рязане(8). u При рязане в камък винаги осигурявайте достатъч- но мощна аспирационна система. Предпазният кожух за рязане (7) се монтира като пред- пазния кожух за шлайфане (6). Капак за рязане Монтирайте капака за рязане(8) върху предпазния ко- жух за шлайфане(6) (вж. фиг.A): Завъртете назад скоба- та (➊). Пъхнете капака(8) върху предпазния кожух за шлайфане(6) (➋). Натиснете лоста здраво върху пред- пазния кожух(6) (➌). За демонтаж (вж. фиг.B) завъртете лоста назад (➊). Из- теглете капака(8) от предпазния кожух(6) (➋). Прахоизсмукващ кожух за рязане с водеща шейна Прахоуловителният кожух за рязане с водеща шейна(24) се монтира като предпазния кожух за шлай-

Към прахоуловителния кожух с водеща шейна(24) може да се свърже подходяща прахосмукачка наBosch. Пъхне- те за целта шланга на прахосмукачката с изсмуквателния адаптер в предвидения накрайник на прахоуловителния

Указание: Триенето, което възниква от праха в шланга на прахосмукачката и в принадлежностите по време на из- смукване, причинява електростатичен заряд, който пот- ребителят може да усети като статичен разряд (в зависи- мост от факторите на околната среда и физиологичното му състояние). Bosch препоръчва като цяло използване- то на антистатичен шланг на прахосмукачката (принад- лежност) за изсмукване на фин прах и сухи материали. Защита за ръце u Монтирайте за работа с гумен подложен диск(19) или с чашковидна телена четка/конусна четка/диа- мантена боркорона винаги защитата за ръце (18). Закрепете защитата за ръце(18) със спомагателната ръкохватка(4)/(3). Bosch Power Tools 1 609 92A 9HM | (22.03.2024)248 | Български Стандартна спомагателна ръкохватка/потискаща вибрациите спомагателна ръкохватка Завийте спомагателната ръкохватка(4)/(3) в зависимост от начина на работа вдясно или вляво на редукторната

u Използвайте Вашия електроинструмент само със спомагателна ръкохватка (4)/(3). u Не използвайте електроинструмента, ако спомага- телната ръкохватка (4)/(3) е повредена. Не извър- швайте промени по спомагателната ръкохватка(4)/ (3). Вибропоглъщащата спомагателна ръкохватка(3) позволява работа с намалени вибрации и съответно по- удобна и сигурна работа. Монтиране на шлифоващия инструмент u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. u Не ги докосвайте, преди да са се охладили. По вре- ме на работа дисковете се нагряват силно. Почистете вала (17) и всички детайли, които ще монтира-

При затягане и освобождаване на инструментите за шли- фоване натиснете бутона за блокиране на вала (1), за да задържите вала неподвижен. u Натискайте бутона за блокиране на вала само кога- то той е в покой. В противен случай електроинстру- ментът може да бъде повреден. Диск за шлифоване / рязане Внимавайте за размерите на инструментите за шлифова- не. Диаметърът на отвора трябва да е подходящ за поема- щия фланец. Не използвайте адаптери или редуциращи

При ползването на диамантени режещи дискове внима- вайте стрелката за посоката на въртене на диска да съвпа- да с посоката на въртене на електроинструмента (вижте стрелката за посоката на въртене върху корпуса). Последователността на монтаж е видима върху графична- та страница. Указание: При монтажа на свързани дискове за шлайфа- не или рязане с помоща на доставения поемащ фланец(9) и обтяжната гайка(13), респ. бързообтяжна- та гайка(14) не е нужно използване на междинни под-

За закрепване на диска за шлайфане/рязане пъхнете по- емащия фланец с О-пръстен(9) върху вала(17) и завий- те обтяжната гайка(13). Внимавайте за центроването на обтяжната гайка(13) според използвания диск за шлай- фане/рязане (вж. изображенията в предната част на инс- трукцията за експлоатация) и ги затегнете с ключа с два отвора (вж. „Бързообтяжна гайка “, Стра- ница248). u След монтирането на абразивния диск, преди да включите електроинструмента, се уверете, че дис- кът е монтиран правилно и може да се върти сво- бодно. Уверете се, че абразивният диск не допира до предпазния кожух или други детайли на елект- роинструмента. Около стъпалото за работния инст- румент на центроващия фланец (9) е поставен пръстен от изкуствен ма- териал (О-пръстен). Ако О-пръсте- нът липсва или е повреден, трябва задължително да поставите нов цен- троващ фланец (9). Бързообтяжна гайка За лесна смяна на инструмента за шлифоване без изпол- зване на други инструменти можете вместо обтяжната гайка (13) да използвате бързообтяжна гайка (14). u Бързообтяжната гайка(14) може да се използва са- мо за шлифовъчни или режещи дискове или диско- ви четки с диаметър на отвора 22,2mm. Използвайте само бързообтяжна гайка в безукорно състояние (14). Внимавайте при завинтването надписаната страна на бързообтяжната гайка (14) дa не сочи към страната за шлифоване; стрелата трябва да сочи към индексната маркировка (26). (26) Натиснете бутона за фиксиране на вала (1), за да фиксирате вала за шлифоване. За да затегнете бързо- обтяжната гайка, завъртете диска за шлифоване силно по посока на ча-

Правилно затегната и изправна гай- ка за бързо затягане можете да раз- виете чрез завъртане на пръстена обратно на часовниковата стрелка. В никакъв случай не опитвайте да развивате с клещи блокирана гай- ка, за целта използвайте ключ с два отвора. Използвайте ключа с два отвора както е показано на фи-

Разрешени инструменти за шлифоване Можете да използвате всички посочени в настоящото ръ- ководство за експлоатация инструменти за шлифоване. Допустимите обороти [min

] респ. периферна скорост на [m/s] на използваните инструменти за шлифоване трябва да отговарят най-малко на данните от долната таблица. 1 609 92A 9HM | (22.03.2024) Bosch Power ToolsБългарски | 249 Ето защо спазвайте допустимите обороти, респ. пери- ферна скорост на етикета на инструмента за шлифова-

Система за прахоулавяне Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, ми- нерали и метали могат да бъдат опасни за здравето. Кон- тактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица. Определени прахове, напр. отделящите се при обработ- ване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хро- мат, консерванти и др.). Допуска се обработването на съ- държащи азбест материали само от съответно обучени квалифицирани лица. – По възможност използвайте подходяща за обработва- ния материал система за прахоулавяне. – Осигурявайте добро проветряване на работното мяс-

– Препоръчва се използването на дихателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови разпо- редби, валидни при обработване на съответните материа-

u Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени. Работа с електроинструмента u Не претоварвайте електроинструмента до степен, при която въртенето му да спира напълно. u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. u Внимание при правене на отвори в носещи стени, вж. раздели "Указания за статиката". u Застопорете детайла, ако не е сигурно поставен по- ради собственото си тегло. u След силно натоварване оставяйте електроинстру- мента да се върти на празен ход в продължение на няколко минути, за да може работният инструмент да се охлади. u Не използвайте електроинструмента, монтиран в стенд за рязане. u Не ги докосвайте, преди да са се охладили. По вре- ме на работа дисковете се нагряват силно. Указания за работа Грубо шлифоване u Използвайте при грубо шлайфане със свързана шкурка винаги предпазния кожух за шлайфане(6). u Никога не използвайте режещи дискове за грубо

u При грубо шлайфане предпазният кожух за рязане(7) или предпазният кожух за шлайфане(6) с монтиран капак за рязане(8) могат да се ударят в обработвания детайл и да доведат до загуба на кон-

Най-добри резултати при грубо шлайфане се постигат при наклон на диска от 30° до 40°. Придвижвайте елект- роинструмента с умерено притискане напред и назад. Та- ка обработвания детайл не се нагрява прекалено, не се образуват цветни ивици и бразди. u При използване на свързани дискове, които са разре- шени както за рязане, така и за шлайфане, предпазни- ят кожух за рязане(7), респ. предпазният кожух за шлайфане(6) с монтиран капак за рязане(8) трябва да се използват. Повърхностно шлайфане с ветрилообразен пластинчат диск u Използвайте при шлайфане с ветрилообразен плас- тинчат диск винаги предпазният кожух за шлайфане(6). С ветрилообразния пластинчат диск (принадлежност) мо- жете да обработвате и изпъкнали повърхности и профи- ли. Ветрилообразните пластинчати дискове имат значи- телно по-дълга експлоатационна продължителност, по- ниско ниво на шум и по-ниски температури на шлайфане от обичайните дискове за шлайфане. Bosch Power Tools 1 609 92A 9HM | (22.03.2024)250 | Български Повърхностно шлайфане с шлифоващ диск u Монтирайте за работи с гумения подложен диск (19) винаги защитата за ръце (18). Шлайфането с шлифоващ диск може да стане без пред- пазен кожух. Последователността на монтаж е видима върху графична- та страница. Навийте кръглата гайка(21) и я затегнете с ключа с два

u Използвайте при изчеткване с дискови четки вина- ги предпазния кожух за шлайфане(6). Изчеткване- то с чашковидни телени четки/конусни четки може да се извършва без предпазен кожух. u Монтирайте за работи с чашковидната телена четка или конусната четка винаги защитата за ръцете(18). u Теловете на дисковите четки могат да се захванат за предпазния кожух и да се счупят, ако максимал- но допустимите размери на дисковите четки се пре-

Последователността на монтаж е видима върху графична- та страница. Чашковидната телена четка/дисковата четка с резба М14 трябва да може да се завинтва дотолкова върху вала, че да се фиксира в края на резбата на вала върху фланеца на вала. Затегнете чашковидната телена четка/конусната четка/дисковата четка с гаечен ключ. Рязане на метал u Използвайте при рязане на метал със свързани дис- кове за рязане или с диамантени дискове за рязане винаги предпазния кожух за рязане(7) респ. пред- пазния кожух за шлайфане(6) с монтиран капак за рязане(8). u При използването на предпазния кожух за шлайфане(6) за дейности по рязане със свързани дискове за рязане има увеличен риск от излагане на искри и частици, както и части от дисковете при

Работете при рязане с умерено, съобразено с обработва- ния материал подаване. Не упражнявайте натиск върху диска, не режете под ъгъл и не го клатете. Не спирайте движещите се по инерция режещи дискове чрез странична контра. Електроинструментът трябва да се води винаги подаване в обратна по- сока. В противен случай съществува опасност той да бъде изхвърлен не- контролируемо от среза. При ряза- не на профили и четириъгълни тръ- би най-добре използвайте минимал- ното напречно сечение. Рязане на камък u Използвайте при рязане на камък със свързани дис- кове за рязане или с диамантени дискове за рязане за камък/бетон винаги прахоуловителния кожух за рязане с водеща шейна(24) или предпазния кожух за рязане(7) или предпазния кожух за шлайфане (6) с монтиран капак за рязане(8). u При рязане в камък винаги осигурявайте достатъч- но мощна аспирационна система. u Работете с противопрахова маска. u Допуска се използването на пневматичния инстру- мент само за сухо рязане/шлифоване. u При използване на предпазния кожух за рязане(7), предпазния кожух за шлайфане(6) или предпаз- ния кожух за шлайфане(6) с монтиран капак за рязане(8) за рязане и шлайфане в бетон или зида- рия има увеличено натоварване от прах, както и увеличен риск от загуба на контрол върху електро- инструмента, което може да доведе до откат. При рязане на каменни материали е най-добре да използ- вате диамантен режещ диск. При използването на прахоуловителния кожух за рязане с водеща шейна (24) прахосмукачката трябва да е разре- шена за изсмукване на каменния прах. Bosch предлага подходящи прахосмукачки. Включете електроинструмента и го поставете върху детайла с предната част на водещата шейна. Придвиж- вайте електроинструмента с умере- но подаване, съобразено с обработ- вания материал. При рязане на особено твърди материали, напр. бетон с високо съдържание на чакъл, диамантеният диск може да прегрее и да се повреди. Искрите около диамантения диск са явен признак за това. В този случай прекъснете рязането и оставете диаманте- ния диск на празен ход при максимални обороти за крат- ко, за да се охлади. Значително намалена производителност и образуването на венец от искри по диска са указания за затъпяване на диамантения диск. Можете да го наточите чрез кратки срезове в абразивен материал, напр. силикатна тухла. Рязане на пластмаса u Използвайте при рязане на материали като пласт- маса със свързани дискове за рязане винаги пред- пазния кожух за рязане(7) или предпазния кожух за шлайфане(6) с монтиран капак за рязане(8). Работи с диамантени боркорони u Използвайте само сухи диамантени боркорони. u Монтирайте за работи с диамантени боркорони ви- наги защитата за ръце(18). Не поставяйте диамантената боркорона паралелно на об- работвания детайл. Вкарвайте в обработвания детайл скосено и с кръгообразни движения. Така постигате опти- 1 609 92A 9HM | (22.03.2024) Bosch Power ToolsБългарски | 251 мално охлаждане и по-дълго време на работа на диаман- тената боркорона. Указания за статиката Пролуките в носещи стени подлежат на специфични за страната установявания. Тези предписания трябва да се спазват непременно. Преди началото на работата прив- лечете отговорния статик, архитект или компетентния ръ- ководител обект за консултация. Пускане в експлоатация u Съобразявайте се с напрежението на захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, изписани на табелката на електроинструмента. При използване на електроинструмента с мобилни гене- ратори на ток, които нямат достатъчно резерви от мощ- ност, респ. нямат подходящо регулиране на напрежение- то с подсилване на пусковия ток, може да се стигне до ог- раничения на мощността или нетипично поведение при

Моля, имайте предвид пригодността на използвания от Вас генератор на ток, по-конкретно по отношение на мре- жовото напрежение и честота. Включване/изключване

Изпълнение превключвател със застопоряване За въвеждане в експлоатация на електроинструмента натиснете първо пусковия прекъсвач(2) ➊, след това го избутайте напред ➋. Натиснете го след това и го зад- ръжте натиснат ➌. За фиксиране на натиснатия пусков прекъсвач(2) избу- тайте пусковия прекъсвач(2) още напред ➍. За да изключите електроинструмента, отпуснете пуско- вия прекъсвач(2), респ. ако той е фиксиран, натиснете пусковия прекъсвач(2) за кратко и го отпуснете. Изпълнение на превключватели без застопоряване За въвеждане в експлоатация на електроинструмента натиснете първо пусковия прекъсвач(2) ➊, след това го избутайте напред ➋. Натиснете го след това и го зад- ръжте натиснат ➌. За да изключите електроинструмента, отпуснете пуско- вия прекъсвач(2). u Преди ползване проверявайте шлифоващите инст- рументи. Шлифоващият инструмент трябва да е монтиран безукорно и да може да се върти свобод- но. Оставяйте за проба инструмента да се върти в продължение на най-малко 1 минута. Не използвай- те повредени, биещи или вибриращи шлифоващи инструменти. Повредени шлифоващи инструменти могат да се разрушат и да предизвикат наранявания. Поддържане и сервиз Поддържане и почистване u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах- ранващата мрежа. u За да работите качествено и безопасно, поддър- жайте електроинструмента и вентилационните му отвори чисти. u Използвайте при екстремни условия на употреба по възможност винаги изсмукваща инсталация. Ре- довно продухвайте вентилационните отвори и полз- вайте дефектнотоков предпазен прекъсвач (PRCD). При обработване на метали по вътрешността на електроинструмента може да се отложи токопро- веждащ прах. Това може да наруши защитната изола- ция на електроинструмента. Съхранявайте и се отнасяйте към допълнителните при- надлежности грижливо. Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервиз за електроин- струменти на Bosch, за да се запази нивото на безопас- ност на Bosch електроинструмента. Клиентска служба и консултация относно

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относ- но резервни части. Покомпонентни чертежи и информа- ция за резервните части ще откриете и на: www.bosch-pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изпи- сан на табелката на уреда.

С оглед опазване на околната среда електроинструмен- тът, допълнителните приспособления и опаковката тряб- ва да бъдат подложени на подходяща преработка за пов- торното използване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти при би- товите отпадъци! Само за страни отЕС: Съгласно европейска директива 2012/19/EС и хармони- зирането на националното законодателство с нея елект- ронни и електрически уреди, които не могат да се използ- ват, трябва да бъдат събирани отделно и да бъдат преда- вани за оползотворяване на съдържащите се в тях суро-

При неправилно изхвърляне старите електрически и електронни уреди поради възможното наличие на опасни вещества могат да окажат вредни влияния върху околна- та среда и човешкото здраве.

ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при: *

ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при: *
