BRUKSANVISNING GWS 22230 P Professional BOSCH

Laes alle sikkerhedsadvarsler, instruktioner, illustrationer og spe

Specifikke sikkerhedsforskrifter vedrørende slimning og skæring:

Specifikke sikkerhedsforskrifter vedrørende tradbørstning:

Produkt- og ydelsesbeskrivelse

Henvisning til nettilslutningsbetingelser for GWS 20-230 P:

Henvising til nettilsutningsbetingelser for GWS 22-180 P, GWS 22-230 P og GWS 2200:

Sorg ved anvendelse af diamantskareskiver for, at retningspilen pa diamantskareskiven og el-vaerktjets omdrejningsretning (se retningspir pa huset) stemmer overens.

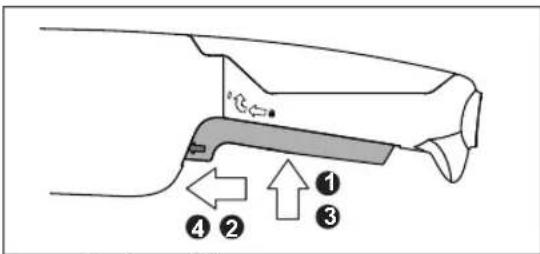

For atase den nedtrykkede taend/sluk-knap (2) skal du skubbe taend/sluk-knappen (2) videre frem 0.

For at slukke el-vaerktojet skal du slippe taend/slukknappen (2) aller, hvis den er last, trykke kort pa taend/slukknappen (2) og slippe den igen.

Knapmodel uden lasefunktion

94 | Svensk

Vedligeholdelse og service

Vedligeholdelse og rengering

Kundeservice og anvendelsesrådgivning

Ytterligare sakerhetsvarningar som ar specifica for kaping:

Sakerhetvarsorningar som ar specifica for slipning:

Sakerhetsvarningar som ar specifica for stalborstning:

Skydd mot oavsiktig Återstart

Utsugskapan for kaping med styrlade (24) monteras pa sama satt som skyddskapan for slipning.

På utsugskapan med styrläde (24) kan lamplig Bosch-dammsugare anslutas. Satt sugslangen med utsugsadaptern i avsedd anslutning pÅ utsugskapan.

Du kan anvanda alla slipverktyg som anges ienna bruksanvising.

Det tillata varvtalet [v/min] resp. periferihastiget [m/s] hos de anvanda slipverktygen skall minst uppfylla kraven i foljande tabell.

Generelle sikkerhetsanvisninger for elektroverktøy

ADVARSEL

Les alle sikkerhetsanvisingene, instruksjonene, illustrasjonene og

spesifikasjonene som følgmer med dette
elektroverktøyet. Manglende overholdelse av
anvisingene nedenfor kan medfore elektrisk stot, brann og/
eller alvorlige persorskader.

Ta godt vare paa alde advarslene og all informasjonen.

Med begrep "elevtroverktoy" i advarslene menes nettdrevne (med ledning) elektroverktoyller batteridrevne (uten ledning) elektroverktoy.

Sikkerhet pa arbeidsplassen

Sorg for at arbeitsplassen til enhver tid er ryddig og har god belysning. Rot ell darlig lys innebærer stor fare for uhell.

Bruk ikke elektroverktoy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare vaesker, gasser aller stov. Elektroverktoylager gnister som kan antenna stovller damp.
Hold barn og andre personer unna nár et elektroverktoy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktoyet.

Elektrisk sikkerhet

• Stopselet til elektronverktøyet magressive stikkontakten. Stopseletegative endrespnoen mæte. Bruk ikke adapterstopsler sammen med jordede elektronverktøy. Brukøv stopsler som ikke er forandretpog passende stikkontakter,reduserer risikoen for elektrisk støt.
  Unngä kroppskontakt med jordee overflater som rør, radiatorer, komfyrer og kjoleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet.
  Elektroverktoy ma违法犯罪 for regn oder fuktigkeit. Dersom detkommen vann i et elektroverktoy, oker risikoen for elektriske stat.
• Ikke bruk ledningen til andre formal enn den er beregnet for. Bruk aldri ledningen til Å bære eller trekke elektroverktøyet eller koble det fra strømforsyningen. Hold ledningen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt.
  Nar du arbeider utendors med et elektronverktoy, ma du bruke en skjoteledning som er egnet for utendors bruk. Nar du bruker en skjoteledning som er egnet for utendors bruk, reduseres risikoen for elektrisk stot.
  Hvis det ikke kan unngas bruke elektroverktyet i fuktige omgivelser, ma du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk stot.

Personsikkerhet

Vær oppmerksom, følg med pa det du gjør og utvis sunn fornuft nár du arbeider med et elektroverktoy. Ikke bruk elektroverktoy nár du er trætt erer pavirket av alkohol eller andre rusmidler erer medikamenter. Et oyebliks uoppmerksomhet ved bruk av elektroverktoyet kan fore til alvorlige persorskader.
Bruk personlig verneutstyr. Bruk alltid oyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som stovmaske, sklisikre arbeidssko, hjelm eller horselvern reduserer risikoen for skader.
Unnga utilsiktet start. Forviss deg om at elektroverktoyet er slatt av for du kobler det til strmkilden og/eller batteriet, Ifter det opp ell er bær det. Hvis du holder fingeren pa bryteren nar du bærer elektroverktoyet eller kobler elektroverktoyet til strommen iinnkoblet tilstand, kan dette fore til uhell.
Fjern innstillingsverktoy eller skrunokler for du slar pa elektroverktoyet. Et verktoy erler en nokkel som befinner seg i en roterende verktoydel, kan fore til personskader.

Unnga en unormal kroppsholding. Sorg for a stå riktig og stødig. Demed kan du kontrollere elektronverktogyet bedre i uventede situasjoner.
Bruk egnede klær. Ikke bruk vide klær erler smykker. Hold hare og klær unna deleer som beveger seg. Lostsittende toy, smykker ellr langt hare kan komme inn i deleer som beveger seg.
Hvis det kan monteres stovavsugs- og- oppsamlingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et stovavsug reduserer fare pa grunn av stov.
Selv om du begynner Å blivant til Å bruke verktøyet, ma du ikke bli uoppmerksom og ignorerere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i lopet av et brokdels sekund.

Omyggelig bruk og handtering av elektroverktoy

Ikke overbelast elektroverktyet. Bruk et elektroverktoy som er beregnet for arbeidsoppgaven. Med et passende elektroverktoy arbeider du bedre og sikrere i det angitte effektomradet.
- Ikke bruk elektronverktøyet hvis av/pa-bryteren er defekt. Et elektronverktøy som ikke lenger kan slås av ell er farlig og ma repareres.
Trek stopselet ut av strmkillen og/eller fjern batteriet (hvis demonterbart) for du utforer innstlinger pa elektroverktoyet, skifter tilbehør erler legger bort maskinen. Disse tiltakene forhindrer en utilisiktet starting av elektroverktoyet.
Elektroverktoy som ikke er i bruk,ffa oppbevares utilgjengeling for barn. Ikke la personer som ikke er fortrolige med elektroverktoyet aller ikke har lest disse anvisingene bruke verktoyet. Elektroverktoy er farlige nár de brukes av uerfarne.personer.
Vär nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn pa elektroverktøyets funksjon. Färe reparert elektroverktøyet for det brukes igjen hvis det er skadet. Därelig vedlikeholdte elektroverktøy er arsaken til mange uhell.
Hold skjareverktoyene skarpe og rene. Godt stelte skjareverktoy med skarpe skjaer setter seg seks sa ofte fast og er lettere a fere.
Bruk elektroverktoy, tilbehør, verktoy osv. i henhold til disse anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktoy til andre formal enn de som er angitt, kan fore til farlige situasjoner.
Hold handtak og gripeflater tøre, rene og uten olje ell er fett. Glatte handtak og gripeflater hinder sikker handtering og styring av verktoyet i uventede situasjoner.

Service

Elektroverktøyet magkun repareres av kualifiserte fagpersoner og bare med originale resedeler. Slik opprettholdes verktoyets sikkerhet.

Sikkerhetsinformasjoner for vinkelsliper

Sikkerhetsanvisninger for sliping, pussing, stalbørsting og kapping:

Dette elektroverktøyet er beregnet brukt til sliping, pissing, stalborsting, hullskjærig og kapping. Les alle sikkerhetsanvisingene, instruksjonene, illustrasjonene og spesifikasjonene som folver med dette elektroverktøyet. Manglende overholdelse av anvisingene nedenfor kan medfrole elektrisk stot, brann og/eller alvorlige persorskader.
Arbeidsoperasjoner som polering skal ikke utføres med dette elektroverktøyet. Bruk av elektroverktøyet til arbeidsoperasjoner det ikke er konstruert for, kan innebaere risiko og forårsake persorskade.
Dette elektronverktøyet på违法犯罪 for bruk på en mæte det ikke uttrykkelig er konstrukt og spesifisert for verktøyproduusenten. En sik omgjöring kan fore til tap av kontroll og forårsake alvorlig personskade.
Ilke bruk tilbehør som ikke er utviklet spesielt for dette verktøyet og anbefalt av verktøyprodusenten. Selv om det går an a feste tilbehøret til elektroverktøyet, betyr ikke dette at det er trygt a bruke det.
Det nominelle turtallet til tilbehoret ma som minimum vare likt maksimumsturtallet som er angitt pa elektroverktoyet. Tilbehor som kjores raskere enn det nominelle turtallet, kan gä i stykker og sprenges.
Tilbehorets tykkelse og utvendige diameter mag ligge innenfor elektroverktoyets nominelle kapasitet. Tilbehor Tilbehorets tykkelse og utvendige diameter mag ligge innenfor elektroverktoyets nominelle kapasitet.mec feil dimensjon kan ikke beskytttes eller kontrollereres i tilstrekkelig grad.
Dimensjonene til tilbehorsfestet ma passage til dimensjonene til elektroverktoyets festedeler. Tilbehør som ikke passer til festesystemet pa eigletroverktoyet, vil kjoe ujevnt og vibrere kraftig og kan dermed fore til at du mister kontrollen.
Ikke bruk skadd tilbehør. Kontroller alltid tilbehøret før bruk. Se etter sprekker og avskalling pasilpeskiver, sprekker og slitasje pa silpetallerkener oglose erler brukne tradr pa stalborster. Hvis du misterned elektroverktoyet elltilbehøret, ma du sjekkeom det er skadet og eventuelt montere et uskaddtilbehør. Nar tilbehører kontrollert og moniert, ma du og eventuelle tilskuere sta utenfor tilbehoretsrotasjonsplan og elektroverktoyet kjores medmaksimal hastighet uten belastning iett minutt.

Bruk personlig verneutstyr. Avhengig av oppgaven ma du bruke ansiktsskjerm, vernebriller erler beskyttesesbriller. Ved behov ma du bruke stovmaske, horselvern, vernehansker og verdstedforkle som beskytter mot slipspon og sma bruddstykker av arbeidsemnet. Oyevernet skal beskytte mot avfallspartikler i luften fra ulike arbeidsoperasjoner. Stovmasken ell erandedrettsvernet ma vare i stand til a filtrere partikler som oppstar under den spesifikke arbeidsoperasjonen. Langvarig ekspondering for stoy med hoy intensitet kan fore til horselstab.
Hold tilskuere pa trygg avstand fra arbeidsomradyet. Alle som befinner seg i arbeidsomradyet, ma bruke personlig verneutstyr. Bruddstykker av et arbeidsemne erler et adelagt tilbehor kan fly gjennom luften og forarsake personskade onsuteifenfor delve arbeidsomradyet.
Bruk de isolerte grepsflatene nár du holder elektroverktøyet under arbeid der skjaeretilbehoret kan komme borti skjulte ledninger erller verktoyets ledning. Skjaeretilbehør somkommen i beroring med en strømforende ledning, kan gjore eksponerte metalldeler pa elektroverktøyet stromførende og dermed giBruken elektrisk stot.
Hold ledningen sik at den ikkekommen borti det roterende tilbehoret. Hvis du mister kontrollen, kan ledningen blk kuttet erler henge seg fast, og handen ellr armen din kan bli trukket inn i det roterende tilbehoret.
- Ikke legg elektroverktøyet fra deg for tilbehoret har stoppet welt. Det roterende tilbehoret kan hingeseg fast i underlaget og trekke i elektroverktøyet sik at du mister kontrollen.
Ikke la elektroverktoyet gā mens du bærer det.
Utilisiktet beröring med det roterende tilbehøret kan rive opp klæne dine, og trekke tilbehøret inn i kroppen.
Rengjør ventilasjonsåpningene på elektroverktøyet regelmessig. Viften på motoren trekker støvinn i huset, og for stor opphopning av metallstøv kan utgjare en elektrisk fare.
Ikke bruk elektroverktoyet i naerheten av lett antennelige materialer. Gnister kan anteenne disse materialene.
Ikke bruk tilbehør som krever flytende kjolemidler. Bruk av vann eller andre flytende kjolemidler kan fore til livsfarlig elektrisk støt.

Advarsler om farer forbundet med tilbakeslag:

Tilbakeslag er en plutselig reaksjon ved fastklemming eller fasthekting av en slipskive, slipetallerken, borste eller annet tilbehør. Fastklemming eller fasthekting før er til brastopp av det roterende tilbehøret. Dette kan iesto omgang fore til at elektroverktøyet tvinges i motsatt retning av tilbehorets rotasjon ved blokkeringspunktet. Eksempe: Hvis en slipskive klemmes eller hektes fast i arbeidsemnet, kan den kanten av skiven som har kjørt seg fast, grave seg ned i materialets overflate og dermed få slipskiven til Å bevege seg oppover eller slå utover.

Slipskiven kan bevege seg bratt enten mot eller fra operatoren, avhengig av slipskivens rotasjonsretning da tilbehoret kom i klem. Slipskiver kan ogsa gä i stykker i slike situasjoner.

Tilbakeslag skyldes feil bruk av elektroverktoyet og/eller uheldige betjeningsmater aller -betingelser og kan unngas ved a folge sikkerhetsreglene nedenfor.

Hold godt fast i elektroverktoyet med begge hendene, og plasser kroppen og armene sik at du star stabilt ved et tilbakeslag. Bruk alltid det ekstra handtaket, his et slikt finnes. Det gir maksimal kontroll ved tilbakeslag erer reaksjonsmoment under oppstart. Operatoren kan styre kreftene i forbindelse med reaksjonsmoment erer tilbakeslag ved a folge sikkerhetsreglne.
Plasser aldri handen din i nærhen av det roterende tilbehoret. Tilbehoret kan fã tilbakeslag over handen din.
- Plasser kroppen utenfor det området der elektroverktøyet vil bevege seg ved et eventuelt tilbakeslag. Et tilbakeslag vil sende verktøyet i motsatt retning av slipskivens rotasjonsretning i det øyeblinkket den hektet seg fast.
Vær ekstra forsiktig när du arbeider med hjørner, skarpe kanter osv. Unngå bra stopp og fasthekting av tilbehoret. Hjørner, skarpe kanter og bra stopp kanlett fore til at det roterende tilbehoret hekter seg fast sik at du fãr tilbakeslag erer mister kontrollen.
- Sett keinse på et sagkjede, et blad for treskjaering, en segment-diamantskive med en omkretsdifferanse på over 10 mm eller et fortannet sagblad. Slike blad forårsaker ofte tilbakeslag og tap av kontroll.

Spesielle sikkerhetsanvisninger for sliping og kapping:

▶ Bruk bare slipskiver som er spesimisert for elektroverktoyet og det spesimike vernenedekselet som er beregnet for den valgte slipskiven. Slipskiver som elektroverktoyet ikke er konstruert for, kan ikke sikres tilstrekkelig, og det er derfor ikke trygtå bruke dem.
Boyde slopeskiver m monteres slick at slopeflaten icke rager ut over kanten av vernedekselets flate. En feilmontert slopeskive som rager ut over kanten av vernedekselets flate, kan icke beskytttes tilstrekkelig.
Vernedekselet ma festes godt til elektroverktoyet og plasseres sikat det gir maksimal sikkerhet, dvs. at minst mulig av slipskiven er eksponert mot operatoren. Vernedekselet bidrar til a beskytte operatoren mot bruddstykker av slipskiver, utilsiktet beroring med slipskiven og gnister som kan antenna klaerne.
Slipskiver mä bare brukes til de anbefaltebruksområdene. Eksempel: ikke slip med sider av kappesiken. Kappesiver beregnet til periferisliping. Hvis det legges trykk mot sidene på disse skivene, kan dette före til at de splintres.
▶ Bruk alltid uskadde skiveflenser i riktig dimensjon og form til den valgte slipskiven. Riktige skiveflenser stotter opp slipskiven og reduserer dermed faren for

skivebrudd. Flenser til kappeskiver kan vare annerledes enn flenser til slipskiver.

lkke bruk slitte slipskiver fra storre elektroverktoy.
En slipskive som er beregnet for storre elektroverktoy er\ ikke egnet for den hoyere hastigheten til et mindre\ verktoy og kan brekke.
Bruk alltid riktig vern for den gjeldende arbeidsoperasjonen nár slipskiver med to bruksomräder benyttes. Hvis ilke riktig vern brukes, kan det hende at nadvendig beskyttelse icke er sikret, og det kan oppsta alvorlige persorskader.

Ikke "sett fast" kappeskiven eller legg for stort trykk pa den. Ikke forsok a kappe for dypt. Overbelastning av kappeskiven oker tilstopingen og faren for vridning erler blokkering av kappeskiven i kuttet og mulighet for tilbakeslag erler skivebrudd.
Sorg for at kroppen din ici er i flukt med ellr bak den roterende skiven. När kappeskiven beveger seg bort fra kroppen din under arbeidet, kan det mulige tilbakeslaget sende den roterende skiven og elektroverktoyet rett mot deg.
Hvis skiven blokkeres aller hindres av en aller annen grunn, skal du sla av elektroverktoyet og holde det i ro helt til skiven stopper helt. Du ma ikke forsøke Å fjerne skiven fra kuttet mens skiven er i bevegelse, ettersom det da kan oppsta tilbakeslag. Undersøk og korriger eventuelle feil for a eliminere arsaken til blokkering av skiven.
Start称之 kappingen pa nytt innate i arbeidsemnet. La kappeskiven komme opp i full hastiget, og sett verktoyet forsiktig inn i kuttet igjen. Skiven kan blokkeres, vandre oppover erler sla tilbake dersom elektroverktoyet startes pa nytt inni arbeidsemnet.
Stott opp paneler eller andre store arbeidsemmer for a redusere faren for fastklemming av kappeskiven og tilbakeslag. Store arbeidsemmer har en tendens til a sige ned under sin egen vekt. Det ma plasseres stotter under arbeidsemnet naer kuttelinjen og naer kanten av arbeidsemnet pa begge sider av kappeskiven.
Vær ekstra forsiktig nár du lager innstikk i eksisterende vegger uller andre steder du/DDke kan seinn i.Den utstikkende kappeskiven kan komme til a kutte gass-ller vannledninger, strmledninger uller objekter som kan forarsake tilbakeslag.
Du ma ikke forsøke á skjær e buede kutt.

Overbelastning av skiven oker tilstoppingen og faren for vridning erler fasthekting av skiven i kuttet og oker faren for tiltbakeslag erler at skiven brekker, noe som kan fore til alvorlige personskader.

Spesielle sikkerhetsanvisninger for pussing:

Bruk slimepapir med riktig storrelse. Folg anbefalingene fra produsenten nar det gelder valg av slimepapir. Slipepapir som stikker langt ut over slipetallerken oker faren for fasthekting, flenge i tallerken og tilbakeslag.

Spesielle sikkerhetsanvisninger for stalbørsting:

Vär klar over at metallbørsten kaster ut tradr och sa under normal drift. Ikke overbelast tradene ved a bruke makt pa børsten Staltradene kan lett trenge inn i tynne klaer og/eller hud.
Hvis bruk av et vern er spesifisert for stalbørsting, ma\ ike stalbørsten eller -skiven hindre vernet.\ Diameteren pa stalskiven aller -borsten kan oke pa grunn\ av arbeidsbelastning og sentrifugalkrefter.

Hold elektroverktøyet godt fast med begge hendene under arbeidet, og pass pa at du star stedig. Elektroverktøyet fores sikrere med begge hender.

Vær oppmerksom pa den maksimale gengelengden til slipespindelen i forbindelse med innsatsverktoy med innvendige gjenger, som børster og diamantborekroner. Spindelen skal ikke berøre bunnen pa innsatsverktoyet.
Bruk egnede detektorer for a finne skjulte strom-/ gass-/vannledninger, ell spor hos det lokale forsyningsselskapet. Kontakt med elektriske ledninger kan medfrolebrann og elektrisk stot. Skader pa en gassledning kan fore til eksplosjon. Inntrenging i en vannledning forarsaker materielle skader og kan medfere elektriske stot.
Ikke berør splice- og kappeskiver for der avkjolt. Skivene blir svart varme under arbeidet.
Lás opp av-/pá-bryteren og sett den i av-posisjon hvis strømtilforselen avbrytes, for eksempel ved strømbrudd eller hvis stɒpselet trekkes ut. Pä den maten hindrer du at verktøyet starter igjen.
Sikre arbeidsemnet. Et arbeidsstykke som holds fast med spenninnretninger erer en skrustikke, holdes sikrere enn med händen.
Lagre innsatsverktoyet innendors,iet tort,frostfritt rommedjevntemperatur.
Fjern innsatsverktoyene for transport av elektroverktoyet. Dermen unngar du skader.
Bundne kappe- og slipeskiver har holdbarhetsmerking, og de ma ikke brukes etter den angitte datoen.

108|Norsk

Produktbeskrivelse ogytelssesspesifikasjoner

Les sikkerhetsanvisingene og instruksene.

Se illustrasjonone i begunnelsen av bruksanvisningen.

Forskiftsmessig bruk

Elektroverktøyet er beregnet for kapping og børsting av metall, stein og plast, grovsliping av metall og boring med diamantborekroner i stein uten bruk av vann. Det er viktig brauke riktig vernenedeksel (se „Bruk“, Side 112).

Ved kapping i stein ma det sorges for en tilstrekkelig stovavsug.

Elektroverktoyet kan brukes til sandpapirsliping hvis det brukes tillatte slipeverktoy.

Elektroverktoyet ma'ike brukes til sliping av stein ved bruk av diamantslipeskiver, sliping av metall og stein ved bruk av koppskiver aller bearbeiding av komposittmaterialer.

Illustrerte komponenter

Nummeringen av de illustrrente komponentene refererer til bildet av elektroverktoyet pa illustrrasjonssiden.

(1) Spindellaseknapp
(2) Pä-/av-bryter

(3) Vibrasjonsdempende ekstrahandtak (isolert grepsflate)a
(4) Standard ekstrahandtak (isolert grepsflate)a)
(5) Läseskrue for vernedeksel
(6) Vernedeksel for sliping
(7) Vernedeksel for kapping
(8) Beskyttelse for kapping
(9) Festseflens med o-ring
(10) Slipskive^a
(11) Kappeskive
(12) Diamantkappeskivea
(13) Spennmutter
(14) Hurtigspennmutter SDS-lic
(15) Hakenokkel for spennmutter
(16) Handtak (isolert grepsfate)
(17) Slipespindel
(18) Handbeskyttese
(19)Gummislipeskive
(20) Slipeblada
(21) Rundmutter^a
(22) Koppbørste
(23)Fastnokkel
(24) Avsugshette for kapping med styreskinner
(25) Diamantborekronea
a) Dette tilbehoret hareer ikke med til standardleveransen.

Tekniske data

Vinkelsliper GWS 20-230 P GWS 20-230 J
Artikkelnummer		3 601 HC1 1.. 3 601 HC1 3..
Opptatt effekt W 2000 2000
Nominelt tomgangsturtall(A)	o/min 6500 6500
Maks. slapeskive-/gummislipeskivediameter mm 230 230
Slipspindelgjenger M 14 M 14
Maks. gengelengde på slapespindelen mm 25 25
Gjenstartbeskyttelse - ●
Mykstart - ●
Vekt(B)C)	kg 5,4-8,8 5,4-8,8
Kapslingsgrad		½ /½

A) Nominelt tomgangsturtall ifolge EN IEC 62841-2-3 for valg av egnede innsatsverktoy. Det faktiske tomgangsturtallet fär...,\ ikke overstige det nominelle tomgangsturtallet og er derfor lavere.
B) Avhengig av det benyttede vernenekselet ((7), (6), (8)), det benyttede ekstrahandtaket ((4), (3)) og den benytted avsugshetten (24)
C) Vekt uten strømkabel og uten nettstøpsel

Angivelsene gelder for merkespenning [U] pa 230 V. Ved avvikende spelning og pa utforelser for bestemte land kan disse angivelsene variere.

Informasjon om betingelser for nettilkobling for GWS 20-230 P:

Apparatet oppfyller krav henhold til IEC 61000-3-11 og er underlagt betinget tilkobling. Apparatet kan fore til sporadiske spenningsvvingniger under ugunstige strormforhold. Impedansen for dette apparatet er satt til Z_actual = 0,18 . Brukeren ma forsikre seg om at tilkoblingspunktet med impedansen Z_max , som apparatet skal plugges til, oppfyller impedanskravet: Z_actual ≥ Z_max . Hvis Z_max er ukjent, finn Z_max i smrad med nettverksleverandoren aller forsyningsmyndighetene.

Verdiene kan variere avhengig av produitet, bruksomradet og miljeforholdene. Du finner mer informasjon pa www.bosch-professional.com/wac.

Vinkelsliper GWS 22-180 P
	GWS 2200	GWS 22-230 P GWS 2200	GWS 22-180 J GWS 2200	GWS 22-230 J GWS 2200
Artikkelnummer	3601 HC0 1.. 3601 HC1 1.. 3601 HC0 3.. 3601 HC1 3..
Opptatt effekt W 2200 2200 2200 2200
Nominelt tomgangsturtallA)	o/min 8500 6500 8500 6500
Maks. slipeskive-/gummislipeskivediameter	mm 180 230 180 230
Slipspindelgjenger M 14 M 14 M 14 M 14	mm 25 25 25
Maks. gengelengde påslipspindelen	mm 25 25 25
Gjenstartbeskyttelese - - ● ●
Mykstart - - ● ●
VektB(C)	kg 5,2-7,8 5,4-8,8 5,2-7,8 5,4-8,8
Kapslingsgrad	☐/II /II /II /II ☑ ☐

A) Nominelt tomgangsturtall ifolge EN IEC 62841-2-3 for valg av egnede innsatsverktøy. Det faktiske tomgangsturtallet er lavere.
B) Avhengig av det benyttede vredekselet (7), (6), (8)), det benyttede ekstrahandtaket ((4), (3)) og den benyttede avsugshetten (24)
C) Vekt uten stromkabel og uten nettstopsel

Angivelsene gjelder for merkespenning [U] pa 230 V. Ved avvikende speening og pa utforelser for bestemte land kan disse angivelsene variere.

Informasjon om betingelser for nettilkobling for GWS 22-180 P, GWS 22-230 P og GWS 2200:

Apparatet oppfyller krav henhold til IEC 61000-3-11 og er underlagt betinget tilkobling. Apparatet kan fore til sporadiske spenningsvvingniger under ugunstige strormforhold. Impedansen for dette apparatet er satt til Z_actual = 0,18 . Brukeren m' forsikre seg om at tilkoblingspunktet med impedansen Z_max , som apparatet skal plugges til, oppfyller impedanskravet: Z_actual ≥ Z_max . Hvis Z_max er ukjent, finn Z_max i smrad med nettverksleverandoren aller forsyningsmyndighetene.

Verdiene kan variere avhengig av produitet, bruksområdet og miljøforholdene. Du finner mer informasjon pa www.bosch-professional.com/wac.

Stay-vibrasjonsinformasjon

Stoyemisjon malt i henhold til ENIEC 62841-2-3.

Vanlig A-stynivarelektroverktoyet: lydtrykkniva 96 dB(A);lydeffektniva 104 dB(A).Usikkerhet K = 3 dB.

Bruk horselvern!

Vibrasjon totala, (vektorsum av tre retninger) og usikkerhet K malt i henhold til EN IEC 62841-2-3:

Sliping av tynne plater aller reedt viberende materialer med stor overflate kan medrefe en okning av stoyemisjonen apoptil 15 dB. Med egnede tunge isolasjonsmatter kan kningen av stoyemisjonen reduseres.Det ma tas hensyn til den hovere stoyemisjonen bade ved risikovurderingen av stoyen og valg av egnet horsevern.

Vibrasjonsnivaet og stoyemisjonen som er angitt i disse anvisingene er malt i samsvar med en standardisert malemetode og kan brukes til sammenliging av elektroverktoy. Verdiene egner seg ogsa til en forepig estimering av vibrasjonsnivaet og stoyutslippet.

Angitt vibrasjonsniva og stoyutslipp representer de hovedsakeligebruksomradene til elektroverktoyet.Men hvis elektroverktoyet brukes til andre formal, med andre innsatsverktoyer utilstrekkelig vedlikehold, kan vibrasjonsnivaeget stoyutslippet avvike fra det som er

110|Norsk

angitt. Dette kan fere til en betydelig økning av vibrasjonsnivaet og stoyutslippet for hele arbeidstidsrommet.

For en noyaktig vurdering av vibrasjonsnivæt og stoyutslippet skal det ogsa tas hensyn til de tidene verktoyet er slatt av, ell er gär, men ikke faktisk er i bruk. Dette kan redusere vibrasjonsnivæt og stoyutslippet for hele arbeidstidsrommet betrakteleg.

Bestem ekstra sikkerhetstiltak til beskytelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktoy og innsatsverktoy, holde hendene varme, organisere arbeidsforlopene.

Beskytelse mot ny innkobling

(GWS 20-230 J/GWS 22-180 J/GWS 22-230 J/GWS 2200 (3601 HC0 3../3601 HC1 3..))

Beskyttelsen mot ny innkbling forhindrer en kontrollert starting av elektroverktoyet etter avbrudd pa strømtilforselen.

For a sla pa igjen setter du pa-/av-bryteren (2) i av-stillingen og slar pa elektroverktoyet pa nytt.

Mykstart

(GWS 20-230 J/GWS 22-180 J/GWS 22-230 J/GWS 2200 (3601 HC0 3../3601 HC1 3..))

Den elektroniske mykstarten begrenser dreiemomentet ved innkobling og gir mulighet til jevn start av elektroverktøyet.

Merknad: Hvis elektroverktoyet gär med maksimalt turtall med en gang fetter at det har blitt slatt p, betyr det at mykstarten og gjenstartbeskyttelsen ikke fungerer. Send elektroverktoyet umiddelbart til kundeservice (adresser, se avsnitet «Kundeservice og veiledning om bruk»).

Montering

Før alle arbeider pa elektroverktøyet utfores ma stopelet trekkes ut av stikkontakten.

Montere verneinnretning

Merknad: Etter brudd på slipskiven under drift aller skader på festeinnretningene på vernedekselet/elektroverktøyet ma eigeltroverktøyet omgaardende sendes inn til kundeservice. Adresser se avsnittet "Kundeservice og kundeveiledning".

Sett vernedekselet (6) pa spindelhalsen. Tilpass plasseringen av vernedekselet (6) til kravene som stilles av arbeidsoperasjonen, og las vernedekselet (6) med laseskruen (5).

Still inn vernaldekselet (6) sik at gnistregn i retning brukeren unngas.

Vernedeksel for kapping

Ved kapping ma du alltid bruke vernedekeselet for kapping (7) aller vernedekeselet for sliping (6) sammen med den monterte beskyttelsen for kapping (8).

Sarg for tillstrekkelig stovavsug ved kapping i stein.

Vernedekselet for kapping (7) monteres som vernaldekselet for sliping (6).

Beskytelse for kapping

Montere beskyttelsen for kapping (8) på vernedekselet for sliping (6) (se bilde A): Sving handtaket tilbake (1). Sett beskyttelsen (8) på vernedekselet for sliping (6) (2). Trykk handtaket fast på vernedekselet (6) (3) igjen.

For a demontere (se bilde B) svinger du handetak tilbake (0). Trekk beskyttelsen (8) fra vernedekselet (6) (2).

Stavavsugsdeksel for kapping med styreskinner

Avsugshetten for kapping med styreskinne (24) monteres som vernedekselet for slipig.

En egnet stovsuger fra Bosch kan kobles til avsugshetten med styreskinne (24). Du setter da stovsugerslangen med stovsugeradapteren i den beregnede festestussen pa stovavugsdekselet.

Merknad: Friksjonen som oppstår av støvet i sugeslangen og tilbehøret under arbeidet forårsaker en elektrostatisk oppladning somBrukeren kan oppleve som statisk utladning (avhengig av omgivelsesfaktorer og Brukerens fysiologiske tilstand). Bosch anbefaler generelt a bruke en antistatisk sugeslange (tilbehør) til fjerning av fint stov og tørematerialer.

Handbeskyttele

Monter alltid handbeskyttelsen nár du skal arbeide med gummislipeskiven (19) aller koppbørsten / skivebørsten / den koniske børsten / diamantborekronen (18).

Festhandbeskyttelsen (18) med ekstrahandaket (4)/(3).

Standard ekstrahändtak / vibrasjonsdempende ekstrahändtak

Skru fast ekstrahandtaket (4)/(3) til høyre eller venstre på girhodet, avhengig av hvordan du arbeider.

Bruk参加会议，由董事长主持。

Du ma参加会议 bruke elektroverktoyet hvis ekstrahandtaket (4)/(3) er skadet. Du ma参加会议 foreta noen endringer参加会议 (4)/(3).

Vibration

Det vibrasjonsdempende ekstrahandtaket (3) gir mulighet til sikrere og mer komfortabel arbeid

med lite vibrasjoner.

Montere slipeverktoy

Färe arbeider på elektroverktøyet utføres mä stappelet trekkes ut av stikkontakten.
Ikke berør splice- og kappeskiver for de er avkjolt. Skivene blir svert varme under arbeidet.

Rengjor slipespindelen (17) og alle delene som skal monteres.

Trykk pa spindellaseknappen (1) for a lase slipespindelen nár du skal sponne fast og lsesine slepeverktoyet.

Trykk pa spindellaseknappen bare narn slipespindelen er stanset. Elektroverktoyet kan ta skade hvis det velter.

Slipe-/kappeskive

Vær oppmerksom på malene til slipeverktøyet.

Monteringsrekkefolgen vises pa sider med ilustrasjoner.

Merknad: Ved montering av bundne slime-ller kappeskiver ved hjelp av festeflensen som felger med (9) og spennmutteren (13) aller hurtigspennmutteren (14) er det icike ndvendig a bruke mellomlag.

For a feste slate-/kappeskiven setter du festeflensen med o-ring (9) pa slipspindelen (17) og skrur pa spennmutteren (13). Pass pa plasseringen av spennmutteren (13) avhengig av benytet slate-/kappeskive (se illustrasjonene i begannelsen av bruksanvisningen), og stram den tohullsnokkelen (se

Hurtigspennmutter SBS.

Etter montering av slipeverktoyet og for innkoblingen ma du sjekke om slipeverktoyet er korrekt montert og kan dreies fritt.Pass pa at slipeverktoyet ilke kommer borti vernedekselet ell er andre deler.

En plastdel (o-ring) er satt inn rundt sentreringskragen i festeflensen (9). Hvis o-ringen mangler aller er skadet, ma festeflensen (9) skiftes ut for videre bruk.

Hurtigspennmutter SDS-elic

For enkelt skifte av spliceverktoy uten bruk av andre verktoy kan du istedenfor spennmutteren (13) bruke hurtigspennmutteren (14).

Hurtigspennmutteren (14) mA kun brukes til splice-ller kappeskiver erer skivebørster med hulldiameter pa 22,2 mm.

Bruk bare en feilfri, uskadet hurtigspennmutter (14).

Du kan bruke alt slipeverktoy som er nevnt i donne braupsanvisingen.

Det benyttede spliceverktoyets tillatte turtall [o/min] aller periferihastiget [m/s] ma vare i samsvar med angivelsene i tabellen nedenfor.

Du ma derfor kontrollere tillatt turtall ell periferihastighet pa etiketten til slipeverktoyet.

Maks. [mm] [mm] [°]
Dbsdα [o/ min]]						[m/s]
180	8	-	22,2	-	8500	80
230	8	-	22,2	-	6500	80
180	4,2	-	22,2	-	8500	80
230	4,2	-	22,2	-	6500	80
180	-	-	-	-	8500	80
230	-	-	-	-	6500	80
100	27	-	M 14	-	8500	80
125	30	-	M 14	-	6500	80
180	26	-	M 14	-	8500	80
180	20	-	22,2	-	8500	80

125--M14-850080

83--M14-850080

Stov fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan vare helsefarlige. Beroring ellerrnanding av stov kan utlase allergiske reaksjoner og/eller andedrettssykdommer hos brukerenller personer som befinner seg i nærhen.

Visse typer stov som eike-ller bokestdv gjelder som kreftrekmallende, spesielt i kombinasjon med

112|Norsk

tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale maku kun bearbides av fagfolk.

• Bruk helst et stovavsug som er egnet for dette materiaielet.
• Sorg for god ventilasjon av arbeidsplassen.
  Det anbefales a bruke en stovmaske med filterklasse P2.

Folg ditt lands gyldige forskritter for de materialene som skal bearbeides.

Unnga stov pa arbeidsplassen. Stov kan lett antennes.

Bruk

Belast称之Elektroverktyet sa mye at det stopper.
Fare arbeider papelektroverktoyet utfores ma stopelet trekkes ut av stikkontakten.
Varforsiktigvedslissingibarevegger,seavsnittet "Informasjonomstatikk".
Spenn fast emnet hvis det/DDke ligger sikkert av egenvekten.
La elektronverktøyet gå noen minutter på tomgang etter sterk belastning, slick at innsatsverktøyet avkjoles.
lkke bruk elektroverktoyet med et kappestativ.
lkbe beror slepe- og kappeskiver for de er avkjolt. Skivene blir svert varme under arbeitet.

Informasjon om bruk

Skrubbing

Ved grovsliping med bundne slipemidler ma du alltid bruke vernetdekselet for sliping (6).
Bruk aldri kappeskiver til grovsliping.
Ved grovsliping kan vernedekselet for kapping (7)
eller vernedekselet for sliping (6) med beskyttelsen for kapping (8) stote mot emnet og fere til at man mister kontrollen.

Ved grovliping oppnár du best resultat med innstillingsvinkel pa 30^ til 40^ . Beveg elektronverktøyet frem og tilbake med moderat trykk. Da unngar du at emnet blir for varmt eller misfarges, og det oppstar ingen spor.

Ved bruk av bundne skiver som er godkjent bade for kapping og sliping m'vernedekselet for kapping (7)ller vredekselet for sliping (6) med montert beskyttelse for kapping (8) brukes.

Overflatesliping med lamell slipskive

Under sliping med lamellslipeskiven ma du alltid bruke vernedekselet for sliping (6).

Med lamellipseskiven (tilbehør) kan du og'sa bearbeide buede overflater og profiler. Lamellipskesiver har vesentlig lengre levetid, lavere styniva og lavere slipetemperaturer enn konvensjonelle slipskesiver.

Overflatesliping med slipskive

Monter alltid handbeskyttelsen (18) nár du skal arbeide med gummislipeskiven (19).

Sliping med slipeskive kan utfores uten vernedeksel.

Monteringsrekkefolgen vises pa sider med ilustrasjoner. Skru pa rundmutteren (21), og stram den med tohullsnokkelen.

Koppborste / skiveborste / konisk borste

Ved børsting med skivebørster ma du alltid bruke vernedekselet for sliping (6). Børsting med koppbørster / koniske børster kan foretas uten vernedeksel.
Monter alltid händbeskyttelsen nár du skal arbeide med koppborsten eller den koniske børsten (18).
Tradene paskibevostene kan sette seg fast pa vernedekselet og brekke hvis de maksimal tilatte dimensjonene paskibevostene overskrides.

Monteringsrekkeflogen vises pa sider med illustrasjoner. Koppbørsten / den koniske børsten / skivebørsten med M14-gjenger ma kunte skrus sa langt pa slipespindelen at den ligger fast pa slipespindelfensen i enden av slipspindelgengene. Stram koppbørsten / den koniske børsten / skivebørsten med en fastnokkel.

Kapping av metall

Ved kapping av metall med bundne kappeskiver erler diamantkappeskiver ma du alltid bruke vernenekselet for kapping (7) ell ervernedekselet for sliping (6) med montert beskyttelse for kapping (8).
Bruk av vernedekselet for sliping (6) ved kapping med bundne kappeskiver medforer økt fare for a bli truffet av gnister og partikler, somt skivefragmenter ved brudd pa skiver.

Ved kappesliping ma du arbeide med moderat kappehastighet tilpasset materialet. Du ma ikke utøve trykk, pendle eller vippe på kappeskiven.

Elektroverktoyet ma alltid fores i motlop. Ellers er det fare for at det trykkes ukontrollert ut av snittet. Ved kapping av profiler og firkantror Ionnen det seg a begynne kappingen pa det minste tverrnittet.

Kapping av stein

Ved kapping av stein med bundne kappeskiver erler diamantkappeskiver for stein/betong ma du alltid bruke stovavsugsdekselet for kapping med f-ringsslisse (24),vernedekselet for kapping (7) eller vernedekselet for sliping (6) med montert beskyttelse for kapping (8).
Sarg for tilstrekkelig stavavsug ved kapping i stein.
▶ Brukenstovmaske.
Elektroverktoyet mA kun brukes til tarrkapping/ tocrsliping.
Bruk av vernedekselet for kapping (7), vernaldekselet for sliping (6) eller vernaldekselet for sliping (6) med montert beskyttelse for kapping (8) ved kapping og

sliping i betong ellmer murverk medfroer okt stovbelastning og akt risiko for a miste kontrollen over elektroverktoyet, noe som kan fore til tilbakeslag.

Ved kapping av stein bør det helst brukes en diamantkappeskive.

Hvis det brukes stovavsugsdeksel for kapping med foringslisse (24), ma stovsugen vare godkjent for bruk pa steinstov. Bosch tilbyr egnede stvsugere.

Slå pa elektronverktøyet, og sett det pa emnet med den fremre delen av faringsslissen. Skv elektronverktøyet med moderat hastighet, tilpasset materialet som bearbeides.

Ved kapping av spesielt harde materialer, for eksempel betong med hoyt kiselinnhold, kan diamantkappeskiven bli overopphetet og dermed skades. En gnistkrans rundt diamantkappeskiven er et tydelig tegn pa dette.

Hvis dette skulle skje, avbryter du kappingen og lar diamantkappeskiven g'an kort stund med maksimalt turtall, sik at den avkjoles.

Hvis arbeidet gär merkbart langsommere, og hvis det er en gnistkrans rundt kappeskiven, er det tegn pa at diamantkappeskiven er slv. Du kan slime den igjen ved Å foreta korte snitt i slipende materiale, for eksempel kalksandstein.

Kapping av plast

Ved kapping av materialer som plast med bundne kappesiver ma du alltid bruke vernedekselet for kapping (7) aller vernedekselet for sloping (6) med montert beskyttelse for kapping (8).

Arbeide med diamantborekroner

Informasjon om statikk

Spalter i barevegger er underlagt nasjonale forskritter. Disse forskriftene ma overholds. Radr deg med ansvarlig fagperson ellipt byggeledelsen for arbeidet igangsettes.

Igangsetting

Vær oppmerksom pa nettspenningen! Spenningen til strømkilden ma stemme overens med angivelsene pa elektroverktøyets typeskitl.

Hvis elektroverktjeyet brukes med en mobil generator som\ ikke har tilstrekkelig effektreserve eller ikke har egnet\ spenningsregulering med startstromforsterkning, kan det\ oppsta effektreduksjon eller uvanlige reaksjoner ved\ innkobling.

Kontroller at generatoren er egnet, speielt nar det gjelder nettspenning og -frekvens.

Slå pa/av

Bryterutforelse med las

For a sla pa elektroverktoyet trykker du forst pa/pavbryteren (2) og skyver den forover. Trykk deretter pa den og hold den innate.

For a lase den inntrykte av/pa-bryteren (2) skyver du den (2) longer forover 4.

For a slá av elektroverktýet slipper du pá/av-bryteren (2), eller du trykker kort pá av/pa-bryteren (2) og slipper den hvis den er lást.

Bryterutforelse uten las

For a sla pa elektroverktoyet trykker du forst pa/pavbryteren (2) ① og skyver den forover ②. Trykk deretter pa den og hold deninne ③.

For a sla av elektroverktoyet slipper du pa/av-bryteren (2).

Kontroller spliceverktoyet for bruk. Slipeverktoyet ma vare riktig montert, og ma kunne rotere fritt. Test verktoyet i minst ett minutt uten belastning. Bruk ikke skadde, deformierte eller vibrerende spliceverktoy.

Skadde spliceverktoy kan gä i stykker og forarsake personskader.

Service og vedlikehold

Vedlikehold og rengjøring

Färe alle arbeider på elektronverktoyet utfores ma stapelet trekkes ut av stikkontakten.
Hold selve elektroverktoyet og ventilasjonsslissene alltid rene, for a kunne arbeide bra og sikkert.
Bruk om mulig et avsugsanlegg ved ekstreme forhold pa arbeidsplassen. Blas ventilasjonsslissene rene ofte, og koble til en feilstromvernebryter (PRCD). Ved bearbeidelse av metall kan det sette seg lededyktig stov innate i elektroverktoyet. Beskyttelsesisolasjonen til elektroverktoyet kan innskrenkes.

Tilbehoret ma lagres og behandles med omhu.

Hvis det er nodsvendig á skifte ut tilkoblingsledningen, ma dette góres av Bosch eller godkjente Bosch-serviceverksteder, slick at det ikke oppstartare for sikkerheten.

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved sporsmal om reparasjon og vedlikehold av produitet ditt og reservedelene. Du finner

114 | Suomi

ogsä sprengskisser og informasjon om resvedeler pa www.bosch-pt.com

Boschskundeveilederteamhjelper deg gjerne hvis du har sporsmalomvareprodukter ogtilbehor.

Elektroverktoy, tilbehör og emballasje ma leveres inn til miljøvennlig gjenvinning.

Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover ma gammadelt elektronverktoy som ikke longer kan brukes, samles inn og leveres inn til en miljøvennlig resirkulering.

Ikke-forskrltsmessig handtering av elektrisk og elektronisk avfall kan fore til miljo- og helseskader pa grunn av eventuelle farlige stoffer.

Suomi

Turvallisuusohjeet
