Produkta veids	Profesionālā leņķa slīpmašīna
Zīmols	Bosch
Modelis	GWS 22230 P Professional
Nominālā patērētā jauda	2000 W
Tukšgaitas apgriezienu skaits	6500 apgr./min
Diska maks. diametrs	230 mm
Piedziņas vītne	M14
Maks. vītnes garums	25 mm
Svars (bez piederumiem)	5,4 - 8,8 kg
Barošana	230 V ~, 50/60 Hz
Aizsardzības klase	/II (dubultā izolācija)
Aizsardzība pret atkārtotu iedarbināšanu	Jā
Pakāpeniska iedarbināšana	Jā
Galvenās funkcijas	Slīpēšana, griešana, tīrīšana ar birsti, smilšpapīra slīpēšana
Iekļautie piederumi	Papildu rokturis (standarta un pretvibrācijas), aizsargpārsegs (slīpēšanai un griešanai), īpašs griešanas aizsegs, atslēga ar tapām, SDS-clip ātrās fiksācijas uzgrieznis
Trokšņa līmenis (akustiskais spiediens)	96 dB(A)
Akustiskās jaudas līmenis	104 dB(A)
Vibrācijas (slīpēšana)	5,2 m/s² (K=1,5 m/s²)
Apkope un tīrīšana	Atvienojiet pirms tīrīšanas. Notīriet ventilācijas atveres ar saspiestu gaisu. Ekstremālos apstākļos izmantojiet putekļu sūcēju.
Pēcpārdošanas serviss	Bosch serviss: 0970821226 (Francija), [e-mail]

Bieži uzdotie jautājumi - GWS 22230 P Professional BOSCH

Kā nomainīt slīpmašīnas disku?

Atvienojiet instrumentu. Nospiediet vārpstas bloķēšanas pogu (1), lai bloķētu vārpstu. Izmantojiet atslēgu ar tapām (15), lai atskrūvētu fiksācijas uzgriezni (13) vai (14). Nomainiet disku, pēc tam pievelciet uzgriezni, stingri griežot disku pulksteņrādītāja virzienā.

Kādu aizsargpārsegu izmantot griešanai?

Griešanai vienmēr izmantojiet īpašo griešanas aizsargpārsegu (7) vai īpašo slīpēšanas aizsargpārsegu (6) ar īpašo griešanas aizsegu (8). Nekad neizmantojiet slīpēšanas pārsegu atsevišķi griešanai.

Kā izvairīties no slīpmašīnas atsitiena?

Stingri turiet instrumentu ar abām rokām, izmantojiet papildu rokturi un izvairieties no diska iestrēgšanas. Strādājiet pretējā virzienā (nevis velkot) un nespiediet pārāk stipri.

Ko darīt strāvas pārtraukuma gadījumā?

Instruments ir aprīkots ar aizsardzību pret atkārtotu iedarbināšanu. Lai to atsāktu, pārslēdziet slēdzi izslēgtā pozīcijā, pēc tam restartējiet parastā veidā.

Kā izmantot SDS-clip ātrās fiksācijas uzgriezni?

Ātrās fiksācijas uzgrieznis (14) ļauj nomainīt disku bez atslēgas. Ar roku pieskrūvējiet to, griežot disku pulksteņrādītāja virzienā. Lai atskrūvētu, ar roku pagrieziet uzgriezni. Nekad neizmantojiet knaibles.

Vai es varu izmantot slīpmašīnu smilšpapīra slīpēšanai?

Jā, ar gumijas pamatplati (19) un abrazīvo disku (20). Vienmēr uzstādiet roku aizsargu (18) un izmantojiet atbilstošu aizsargpārsegu.

Kā tīrīt instrumentu pēc lietošanas?

Atvienojiet instrumentu. Notīriet ventilācijas atveres ar saspiestu gaisu. Ekstremālos apstākļos (metāli) izmantojiet putekļu sūcēju un diferenciālo slēdzi (PRCD).

Kādi piederumi ir saderīgi ar M14 vārpstu?

Visi piederumi ar M14 vītni: slīpripas, griešanas diski, metāla birstes, dimanta zāģi uc. Ievērojiet maksimālos izmērus (230 mm diametrs).

Kā samazināt vibrācijas darba laikā?

Izmantojiet pievienoto pretvibrācijas papildu rokturi (3). Turiet rokas siltas un veiciet pārtraukumus. Izmērītās vibrācijas slīpēšanai ir 5,2 m/s².

Kur atrast rezerves daļas?

Apmeklējiet Bosch Professional vietni (www.bosch-pt.com) eksplozijas skatiem un pasūtiet tiešsaistē. Sazinieties ar Bosch servisu pa tālruni 0970821226 (Francija) vai e-pastā.

LIETOŠANAS INSTRUKCIJA GWS 22230 P Professional BOSCH

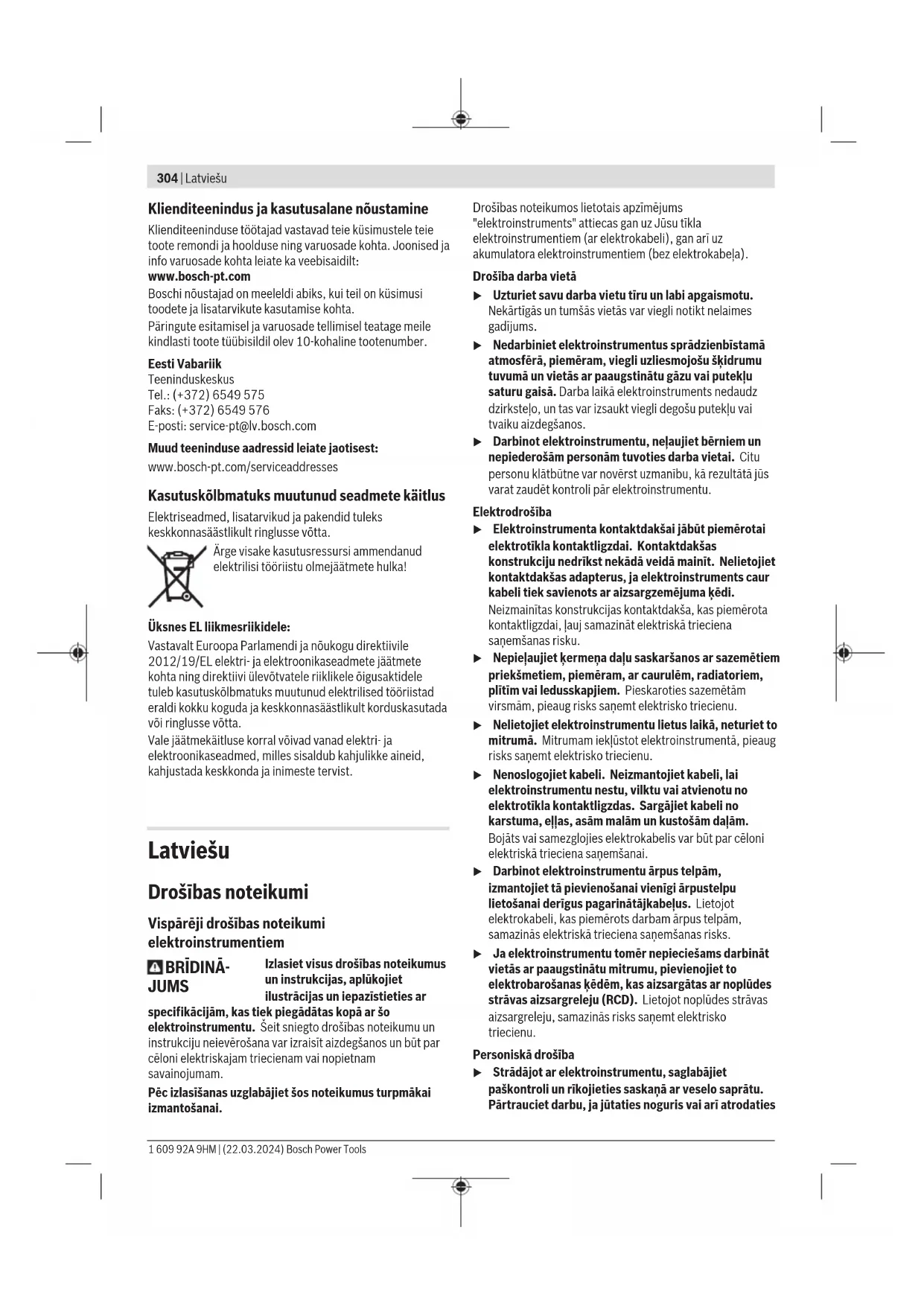

Nav ieteicis instrumenta ražotājs šim nolūkam. Iespēja nostiprināt piederumu uz elektroinstrumenta vēl negarantē tā drošu lietošanu.

Piederuma pieļaujamajam griešanas ātrumam jābūt ne mazākam par elektroinstrumenta maksimālo norādīto griešanas ātrumu. Piederumi, kas griežas ātrāk, nekā pieļaujams, var salūzt un tikt mesti prom. Piederuma ārējam diametram un biezumam jāatbilst elektroinstrumenta konstrukcijai un izmēriem. Nepareiza izmēra piederumi pilnībā nenovietojas zem aizsarga un darba laikā apgrūtina elektroinstrumenta vadību. Piederumu montāžas izmēriem jāatbilst elektroinstrumenta stiprinošo elementu izmēriem. Piederumi, kas precīzi neatbilst elektroinstrumenta stiprinošo elementu konstrukcijai, nevienmērīgi griežas, ļoti stipri vibrē un var būt par cēloni kontroles zaudēšanai par instrumentu. Nelietojiet bojātus piederumus. Ik reizi pirms piederumu lietošanas pārbaudiet, vai tie nav bojāti, piemēram, vai abrazīvie diski nav atslāņojušies vai ieplaisājuši, vai slīpēšanas pamatnē nav verojamas plaisas un nolietošanās vai stipra izdiluma pazīmes un vai stiepļu suku veidojošās stieples nav vaļīgas vai atlūzušas. Ja elektroinstruments vai tā piederums ir kritis no zināma augstuma, pārbaudiet, vai tas nav bojāts, vai arī iestipriniet instrumentā nebojātu piederumu. Pēc piederuma apskates un iestiprināšanas ļaujiet elektroinstrumentam darboties ar maksimālo griešanas ātrumu vienu minūti ilgi, stāvot vietā, ko nešķērso rotējoša piederuma rotācijas plakne, un nodrošinot, lai arī tuvumā esošas personas atrastos šādā vietā. Bojātie piederumi šādas pārbaudes laikā parasti salūzt. Nešķiet individuālos darba aizsardzības līdzekļus. Atkarībā no veicamā darba rakstura, lietojiet sejas aizsargu, noslēdzošās aizsargbrilles vai parastās aizsargbrilles. Lai aizsargātos no prom lidojošajām sīkajām abrazīvā vai apstrādājamā materiāla daļiņām, pēc vajadzības lietojiet putekļu aizsargmasku, ausu aizsargus, aizsargcimdus un īpašu priekšautu. Acu aizsarglīdzekļiem jāspēj pasargāt no lidojošajiem svešķermeņiem, kas dažkārt rodas dažādu darbu gaitā. Putekļu aizsargmaskai vai respiratoram jāspēj pasargāt filtrēt daļiņas, kas veidojas darba laikā. Ilgstoši atrodoties stipra trokšņa iespaidā, var rasties paliekoši dzirdes traucējumi. Sekojiet, lai citas tuvumā esošas personas atrastos drošā attālumā no darba vietas. Ikvienam, kas atrodas darba vietas tuvumā, jālieto individuālie darba aizsardzības līdzekļi. Apstrādājamā priekšmeta atlūzas vai salūzuša piederuma daļas var lidot ar ievērojamu ātrumu un nodarīt kaitējumu cilvēku veselībai arī ievērojamā attālumā no darba vietas. Veicot darbības, kuru laikā griešanas piederums var skart slēptus vadus vai paša instrumenta

elektrokabeli, turiet elektroinstrumentu vienīgi aiz izolētajām noturvirsām. Griešanas piederumam skarot spriegumnesošus vadus, spriegums nonāk arī uz elektroinstrumenta nenosegtajām metāla daļām, kā rezultātā lietotājs var saņemt elektrisko triecienu.

Netuviniet rotējošu piederumu elektrokabelim. Zaudējot kontroli pār elektroinstrumentu, piederums var pārgriezt elektrokabeli vai iekerties tajā, kā rezultātā kāda no lietotāja ķermeņa daļām var saskarties ar rotējošo piederumu. Nenovietojiet elektroinstrumentu, pirms tajā iestiprinātais piederums nav pilnīgi apstājies. Rotējošais piederums var skart balsta virsmu un iekerties tajā, kā rezultātā elektroinstruments var kļūt nevadāms. Nedarbiniet elektroinstrumentu laikā, kad tas tiek pārvietots. Lietotāja apģērbs var nejauši saskarties ar rotējošo piederumu un iekerties tajā, izraisot piederuma saskarsanos ar kādu no lietotāja ķermeņa daļām. Regulāri tīriet elektroinstrumenta ventilācijas atveres. Motora ventilators ievelk putekļus instrumenta korpusā, kur tie uzkrājas, bet liela metāla putekļu daudzuma uzkrāšanās var kļūt par cēloni elektrotraumai. Nedarbiniet elektroinstrumentu ugunsnedrošu materiālu tuvumā. Lidojošās dzirksteles var aizdedzināt šādus materiālus. Nelietojiet piederumus, kam nepieciešams pievadīt dzesējošo šķidrumu. Ūdens vai citu šķidro dzesēšanas līdzekļu izmantošana var izraisīt elektrisko triecienu vai pat lietotāja bojāeju.

Atsitiens un ar to saistītie brīdinājumi:

Atsitiens ir specifiska instrumenta reakcija, pēkšņi ieķeroties vai iestrēgstot rotējošam slīpēšanas diskam, slīpēšanas pamatnei, stiepļu sukai vai citam piederumam. Rotējoša abrazīva diska ieķeršanās vai iestrēgšana izraisa tā pēkšņu apstāšanos, kā rezultātā elektroinstruments pārvietojas virzienā, kas ir pretējs diska kustības virzienam iestrēguma vietā.

Piemēram, ja abrazīvais disks ieķeras vai iestrēgst apstrādājamajā priekšmetā, tajā iegremdētā diska mala var izrauties no apstrādājamā materiāla vai izraisīt atsitienu. Šādā gadījumā abrazīvais disks pārvietojas lietotāja virzienā vai arī prom no viņa, atkarībā no diska rotācijas virziena attiecībā pret apstrādājamo priekšmetu. Turklāt šādos apstākļos abrazīvais disks var salūzt. Atsitiens ir sekas elektroinstrumenta nepareizai vai neprasmīgai lietošanai, un no tā var izvairīties, ievērojot zināmus piesardzības pasākumus, kas aprakstīti turpmākajā izklāstā.

Stingri turiet elektroinstrumentu ar abām rokām un ieņemiet tādu ķermeņa un roku stāvokli, kas vislabāk ļautu pretoties atsitiena spēkam. Vienmēr lietojiet papildrokturi, ja tāds ir paredzēts, jo tas elektroinstrumenta palaišanas brīdī ļaus optimāli kompensēt atsitienu vai reaktīvo griezes momentu un saglabāt kontroli pār instrumentu. Veicot atbilstošus piesardzības pasākumus, lietotājs jebkurā situācijā spēj efektīvi pretoties atsitiena izraisītajiem spēkiem.

Netuviniet rokas rotējošam piederumam. Atsitiena gadījumā piederums var skart lietotāja roku. Izvairieties atrasties vietā, kurp atsitiena gadījumā varētu pārvietoties elektroinstruments. Atsitiena brīdī elektroinstruments pārvietojas virzienā, kas ir pretējs diska kustības virzienam iestrēgšanas vietā. Ievērojiet īpašu piesardzību, apstrādājot stūrus, asas malas u.c. Nepieļaujiet piederuma atlekšanu no apstrādājamā priekšmeta vai iekeršanos tajā.

Saskaroties ar stūriem vai asām malām, rotējošais piederums bieži iekeras apstrādājamā priekšmetā, kas var būt par cēloni kontroles zaudēšanai par elektroinstrumentu vai atsitiienam.

Neiestipriniet elektroinstrumentā zāģa ķēdes, koka grebšanas asmeni, segmentveida dimanta disku ar perifēriālo spraugu, kas ir platāka par 10 mm, kā arī zāģa asmeni ar zobiem. Šādu asmeņu izmantošana bieži izraisa atsitienu vai rada priekšnoteikumus kontroles zaudēšanai pār instrumentu.

Īpašie drošības noteikumi, veicot rupjo slīpēšanu un nogriešanu:

Lietojiet vienīgi Jūsu elektroinstrumentam paredzēta tipa slīpēšanas diskus un šiem diskiem paredzētu aizsargpārsegu. Aizsargpārsegs var nepietiekami nosegt elektroinstrumentam nepiemērotus slīpēšanas diskus, līdz ar to neļaujot panākt vēlamo darba drošību. Centrā ieliektu disku slīpējošajai virsmai jābūt nostiprinātai zemāk par aizsargpārsega lūpas plakni. Ja disks ir nepareizi nostiprināts un izvirzās virs aizsargpārsega lūpas plaknes, nevar tikt nodrošināta pietiekosa lietotāja aizsardzība. Aizsargpārsegam jābūt droši nostiprinātam uz elektroinstrumenta un noregulētam tā, lai lietotāja virzienā būtu vērsta pēc iespējas mazāka diska nenosegtā daļa. Aizsargpārsegs palīdz aizsargāt lietotāju no atlūzām un nejaušas saskaršanās ar slīpēšanas disku, kā arī no lidojošām dzirkstelēm, kas var aizdedzināt apģērbu. Diskus drīkst izmantot vienīgi ieteiktajiem lietošanas veidiem. Piemēram, neizmantojiet slīpēšanai griešanas diska sānu virsmu. Abrazīvie griešanas diski ir paredzēti materiālu apstrādei ar malas griezējšķautni, tāpēc stiprs spiediens sānu virzienā var salauzt šos piederumus. Kopā ar izvēlēto slīpēšanas disku izmantojiet vienīgi nebojātu balsta paplāksni ar piemērotu formu un izmēriem. Piemērota tipa balsta paplāksne darba laikā droši balsta griešanas disku un samazina tā salūšanas iespēju. Kopā ar griešanas diskiem izmantojamās balsta paplāksnes var atšķirties no balsta paplāksnēm, kas izmantojamas kopā ar slīpēšanas diskiem. Neizmantojiet nolietotus slīpēšanas diskus, kas paredzēti lielākas jaudas elektroinstrumentiem. Lieliem elektroinstrumentiem paredzētie slīpēšanas diski nav piemēroti lielākam ātrumam vai mazākiem elektroinstrumentiem, tāpēc tie darba laikā var salūzt.

Lietojot divu funkciju diskus, vienmēr izmantojiet darbam atbilstošo aizsargu. Ja netiek lietots pareizais aizsargs, tas var nenodrošināt vēlamo aizsardzības līmeni un izraisīt nopietnas traumas.

Papildu drošības noteikumi, veicot nogriešanas darbus:

Neizdariet pārāk stipru spiedienu uz griešanas disku un nepieļaujiet tā iestrēgšanu. Nemēģiniet veidot pārāk dziļus griezumus. Pārslogojot griešanas disku, tas biežāk iestrēgst griezumā, līdz ar to pieaugot atsitiena vai diska salūšanas iespējai. Izvairieties atrasties rotējoša griešanas diska priekšā vai aiz tā. Ja darba laikā lietotājs pārvieto griešanas disku prom no sevis apstrādājamā priekšmeta virzienā, tad atsitiena gadījumā elektroninstruments ar rotējošu griešanas disku tiks mests tieši lietotāja virzienā. - Pārtraucot darbu jebkāda iemesla dēļ vai iestrēgstot griešanas diskam, izslēdziet elektroinstrumentu un turiet to nekustīgi, līdz disks pilnīgi apstājas. Nemēģiniet izvilkt no griezuma vēl rotējošu griešanas disku, jo šāda rīcība var kļūt par cēloni atsittenam. Noskaidrojiet un novērsiet diska iestrēgšanas cēloņus. Neatsāciet griešanu, ja griešanas disks atrodas griezumā. Nogaidiet, līdz griešanas disks sasniedz pilnu griešanas ātrumu, un tikai tad uzmanīgi ievadiet disku griezumā. Ja elektroinstruments tiek ieslēgts laikā, kad tajā iestiprinātais griešanas disks atrodas griezumā, tas var iestrēgt griezuma vietā vai izlekt no tās, kā arī var notikt atsitiens. Lai samazinātu atsitiena risku, iestrēgstot griešanas diskam, atbalstiet griežamā materiāla loksnes vai liela izmēra apstrādājamos priekšmetus. Lieli priekšmeti nereti tiecas saliekties paši sava svara iespaidā. Balsti jānovieto zem apstrādājamā priekšmeta abās griešanas diska pusēs - gan griezuma tuvumā, gan arī priekšmalā. ▶ Ievērojiet īpašu piesardzību, veidojot padziļinājumus sienās vai citos objektos, kas nav apskatāmi no abām pusēm. Iegremdējamais griešanas disks var skart gāzes vadu, ūdensvadu, elektropārvades līniju vai citu objektu, izraisot atsitienu. Nemēģiniet veikt izliektu griezumu. Pārslogojot disku, slodze palielinās un izraisa diska sagriešanos vai iestrēgšanu griezumā, palielinot atsitiena vai diska salūšanas iespēju.

Īpašie drošības noteikumi, veicot slīpēšanu:

Izmantojiet pareiza izmēra slīpapīra disku. Izvēlieties darbam slīpapīra loksnes ar izmēriem, ko norādījis ražotājs. Ja slīpapīra loksne sniedzas pāri slīpēšanas pamatnes malai, tas var izraisīt grieztas brūces, izsaukt slīpapīra loksnes iestrēgšanu vai plīšanu, kā arī izraisīt atsitienu.

Īpašie drošības noteikumi, veicot apstrādi ar stiepļu suku:

Atcerieties, ka stieples var izkrist no sukas un lidot prom arī parastas apstrādes laikā. Nepārslogojiet

308 | Latviešu

stieples, pārāk stipri noslogojot suku. Atlužušas stieples var viegli izkļūt cauri apģērbam un iespiesties ādā.

Ja, veicot apstrādi ar stiepļu suku, tiek ieteikts izmantot aizsargu, nepieļaujiet kausveida vai diskveida stiepļu sukas saskaršanos ar aizsargu.

Kausveida un diskveida stiepļu sukas darba slodzes un centrbēdzes spēka iespaidā var izplesties, palielinoties to diametram.

Papildu drošības noteikumi

Nēsājiet aizsargbrilles.

Aizsargapvalku nedrīkst izmantot griešanai. Izmantojot piemērotu stiprinājumu, aizsargapvalku var izmantot arī griešanai.

Darba laikā stingri turiet elektroinstrumentu ar abām rokām un ieņemiet stabilu ķermeņa stāvokli. Elektroinstrumentu ir drošāk vadīt ar abām rokām.

Ievietojamiem instrumentiem ar iekšējo vītni, piemēram, birstēm un dimanta urbjiem, pievērsiet uzmanību slīpēšanas vārpstas maksimālajam vītnes garumam. Vārpstas gals nedrīkst pieskarties ievietojama darbinstrumenta apakšdaļai. Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu nešķērso slēptas komunālās apgādes līnijas, vai arī griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskarsme ar elektropārvades līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzienu. Darbinstrumentam skarot ūdensvada cauruli, var tikt bojātas materiālās vērtības, kā arī strādājošā persona var saņemt elektrisko triecienu. Nepieskarieties slīpēšanas un griešanas diskiem, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst. Elektrobarošanas pārtraukuma gadījumā, piemēram, tad, ja tiek pārtraukta sprieguma padeve elektrotīklā vai atvienota elektrotīkla kontaktdaļa, atbloķējiet elektroinstrumenta ieslēdzēju un pārvietojiet to stāvoklī "Izslēgts". Tā tiek novērsta elektroinstrumenta nekontrolēta, patvaļīga ieslēgšanās. Nostipriniet apstrādājamo priekšmetu. Iestiprinot apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām. Uzglabājiet ievietojamos darbinstrumentus ēku iekšienē sausā, neaizsalstošā telpā ar vienmērīgu temperatūru. Pirms elektroierīces transportēšanas noņemiet ievietojamos darbinstrumentus. Tādā veidā Jūs novērsīsiet bojājumus.

Uz līmētiem griešanas un slīpēšanas diskiem ir norādīts derīguma termiņš, pēc kura šos diskus vairs nedrīkst izmantot.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Ņemiet vērā attēlus lietošanas pamācības sākuma daļā.

Pielietojums

Elektroinstruments ir paredzēts metāla, akmens un plastmasas griešanai un apstrādei ar stiepļu sukām, un metāla rupjai slīpēšanai, kā arī akmens materiālu urbšanai ar dimanta kronurbjiem, nelietojot ūdeni. To veicot, ir jāievēro pareiza aizsargpārsega lietošana (skatīt "Lietošana", 312. lpp.).

Veicot akmens griešanu, jānodrošina pietiekosa putekļu uzsūkšana.

Elektroinstrumentu kopā ar lietošanai atļautiem slīpēšanas darbinstrumentiem var izmantot arī slīpēšanai ar slīppapīru. Elektroinstrumentu nedrīkst izmantot akmens materiālu slīpēšanai ar dimanta slīpēšanas diskiem, metāla un akmens slīpēšanai ar kausveida diskiem vai kompozītmateriālu apstrādei.

Attēlotās sastāvdaļas

Attēloto komponentu numerācija atbilst katra elektroinstrumenta attēlojumam grafiskajā lapā.

(1) Darbvārpstas fiksēšanas taustiņš (2) Ieslēdzējs/izslēdzējs (3) Vibrācijas slāpējošais papildrokturis (ar izolētu noturvirsmu) (4) Standarta papildrokturis (ar izolētu noturvirsmu) (5) Aizsargpārsega fiksējošā skrūve (6) Slīpēšanas aizsargpārsegs (7) Griešanas aizsargpārsegs (8) Griešanas pārsegs (9) Balstpaplāksne ar gredzenblīvi (10) Slīpripa (11) Griezējdisks (12) Dimanta griešanas disks (13) Piespiedējuzgrieznis (14) Rokas piespiedējuzgrieznis SDS-lica (15) Piespiedējuzgriežņa divizcilņu uzgriežņu atslēga (16) Rokturis (ar izolētu noturvirsmu) (17) Slīpēšanas darbvārpsta (18) Roku aizsargs (19) Gumijas slīpēšanas pamatne

(20) Slīploksne (21) Apaļais uzgrieznis (22) Kausveida suka (23) Vālejā tipa uzgriežņu atslēga

(24) Griešana ar vadotni izmantojams nosūkšanas pārsegs (25) Dimanta kronurbis Šis piederums neietilpst standarta piegādes komplektā.

Tehniskie dati

Leŋka slipmašina GWS 20-230 P GWS 20-230 J
Izstrādājuma numurs		3 601 HC1 1.. 3 601 HC1 3..
Nominālā ieejas jauda W 2000 2000
Nominālais brivgaitas griezes momentsA)	min-1	6500 6500
maks. slipripas diamets/gumijas škīvjveida slipripas diamets mm 230 230
Slipēšanas darbvárpstas vitne M 14 M 14
maks. slipēšanas darbvárpstas vitnes garums mm 25 25
Aizsardzība pret atkārtotu ieslēgšanos - ●
Pakāpeniska palaišana - ●
SvarsB(C)	kg 5,4-8,8 5,4-8,8
Aizsardzības klase

A) Nominālais brīvgaitas griešanas ātrums atbilstoši EN IEC 62841-2-3 piemērotu darba instrumentu izvēlei. Reālais tukšgaitas apgriezienu skaits nedrīkst pārsniegt nominālo apgriezienu skaitu, un tāpēc tas ir mazāks. B) atkarībā no izmantotā aizsargpārsega ((7), (6), (8)) un no izmantotā papildroktura ((4), (3) un izmantotā nosūkšanas pārsega (24)) C) Svars bez elektrotīkla pieslēguma kabeļa un elektrotīkla kontaktdakšas. Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atšķirties.

Norādes par nosacījumiem pieslēgšanai pie elektrotīkla GWS 20-230 P:

Ierīce atbilst IEC 61000-3-11 prasībām un ir pakļauta nosacītam savienojumam. Ierīce var izraisīt neregulāras sprieguma svārstības nelabvēlīgos strāvas apstākļos. Šīs ierīces pretestība ir iestatīta kā Z_faktiskais = 0,18 . Lietotājam ir jāpārliecinās, ka savienojuma punkts ar pretestību Z_maks , kuram ierīce jāpievieno, atbilst pretestības prasībām: Z_faktiskais ≥ Z_maks . Ja Z_maks nav zināms, nosakiet Z_maks , konsultējoties ar tīkla piegādātāju vai piegādes iestādi.

Vērtības var atšķirties atkarībā no konkrētā izstrādājuma un izmantošanas vai apkārtējās vides apstākļiem. Plašāku informāciju skatiet vietnē www.bosch-professional.com/wac.

Lenka slipmašina	GWS 22-180 P GWS 2200	GWS 22-230 P GWS 2200	GWS 22-180 J GWS 2200	GWS 22-230 J GWS 2200
Izsträdajuma numurs	3601 HC0 1.. 3601 HC1 1.. 3601 HC0 3.. 3601 HC1 3..
Nominälä ieejas jauda	W 2200 2200 2200 2200
Nominälais brivgaitas griezes momentsA)	min-1	8500 6500 8500 6500
maks. slipripas diamets/gumijas skivjveida slipripas diamets	mm 180 230 180 230
Slipëšanas darbvãrpestas vitne		M 14 M 14 M 14 M 14
maks. slipëšanas darbvãrpestas vitnes garums	mm 25 25 25 25
Aizsardziba pret atkãrtotu ieslëgşanos		-	- • •
Pakãpeniska palaišana		-	- • •
SvarsB(C)	kg 5,2-7,8 5,4-8,8 5,2-7,8 5,4-8,8

Lenka slipmasina GWS 22-180 P	GWS 22-230 P		GWS 22-180 J		GWS 22-230 J
	GWS 2200	GWS 2200	GWS 2200	GWS 2200	GWS 2200	GWS 2200
Aizsardzibas klase	☐/II /II /II /II	☐	☐	☐	☐	☐

A) Nominālais brīvgaitas griešanas ātrums atbilstoši EN IEC 62841-2-3 piemērotu darba instrumentu izvēlei. Reālais apgriezienu skaits brīvgaitā ir zemāks. B) atkarībā no izmantotā aizsargpārsega ((7), (6), (8)) un no izmantotā papildroktura ((4), (3) un izmantotā nosūkšanas pārsega (24)) C) Svars bez elektrotīkla pieslēguma kabeļa un elektrotīkla kontaktdakšas. Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atšķirties.

Norādes par nosacījumiem pieslēgšanai pie elektrotīkla GWS 22-180 P, GWS 22-230 P un GWS 2200:

Ierīce atbilst IEC 61000-3-11 prasībām un ir pakļauta noteiktam savienojumam. Ierīce var izraisīt neregulāras sprieguma svārstības nelabvēlīgos strāvas apstākļos. Šīs ierīces pretestība ir iestatīta kā Z_faktiskais = 0,18Ω . Lietotājam ir jāpārliecinās, ka savienojuma punkts ar pretestību Z_maks , kuram ierīce jāpievieno, atbilst pretestības prasībām: Z_faktiskais ≥ Z_maks . Ja Z_maks nav zināms, nosakiet Z_maks , konsultējoties ar tīkla piegādātāju vai iegādes iestādi.

Vērtības var atšķirties atkarībā no konkrētā izstrādājuma un izmantošanas vai apkārtējās vides apstākļiem. Plašāku informāciju skatiet vietnē www.bosch-professional.com/wac.

Šajā pamācībā norādītais vibrācijas līmenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Lai precīzi izvērtētu svārstību un trokšņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.

Aizsardzība pret atkārtotu ieslēgšanos

▶ Pagrieziet aizsargpārsegu (6) tā, lai tiktu novērsta dzirksteļu lidošana elektroinstrumenta lietotāja virzienā.

Aizsargpārsega griešanai

Griešanai vienmēr izmantojiet griešanas aizsargpārsegu (7) vai slīpēšanas aizsargpārsegu (6) kopā ar samontētu griešanas aizsargpārsegu (8). Veicot akmens griešanu, nodrošiniet pietiekosu putekļu uzsūkšanu.

Pareizi uzskrūvētu un nebojātu rokas pieslīpēšanas uzgriezni var noskrūvēt, ar roku satverot to aiz rievotās apmales un griežot virzienā, kas ir pretējs pulksteņa rādītāju kustības virzienam. Ja rokas pieslīpēšanas uzgrieznis ir iestrēdzis, nemēģiniet to atskrūvēt ar plakanknaibēm, bet lietojiet šim nolūkam divizcilnu uzgriežņu atslēgu. Novietojiet divizcilnu

uzgriežņu atslēgu, kā parādīts attēlā.

Izmantojamie slīpēšanas darbinstrumenti

Jūs varat izmantot darbam visus lietošanas pamācībā norādītos slīpēšanas darbinstrumentus.

Izmantojamā slīpēšanas darbinstrumenta pieļaujamā griešanas ātruma [min⁻¹] un apļa ātruma [m/s] vērtībām jābūt ne mazākām par tālāk sniegtajā tabulā norādītajām vērtībām.

Nepārsniedziet uz slīpēšanas darbinstrumenta etiķetes norādītās griešanas ātruma un apļa ātruma pieļaujamās vērtības.

maks. [mm] [mm] [°]
D b s d a [min]					3] [m/s]
180	8	-	22,2	-	8500	80
230	8	-	22,2	-	6500	80
180	4,2	-	22,2	-	8500	80
230	4,2	-	22,2	-	6500	80
180	-	-	-	-	8500	80
230	-	-	-	-	6500	80
100	27	-	M 14	-	8500	80
125	30	-	M 14	-	6500	80
180	26	-	M 14	-	8500	80
180	20	-	22,2	-	8500	80
125--M 14-850080
83--M 14-850080
180	3,0	7	22,2	>0	8500	80
230	3,0	7	22,2	>0	6500	80

Putekļu un skaidu uzsūkšana

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas vai elpošanas ceļu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.

Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas, zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām.

• Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi. Darba vietai jābūt labi vēdināmai. Darba laikā ieteicams izmantot masku elpošanas ceļu aizsardzībai ar filtrēšanas klasi P2.

Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.

Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.

Lietošana

Nenoslogojiet elektroinstrumentu līdz tādai pakāpei, ka tā darbvārpsta pārstāj griezties.

Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. Ievērojiet piesardzību, veidojot padziļinājumus ēku nesošajās sienās, izlasiet sadaļā „Par sienu statisko noslodzi“ sniegtos norādījumus. Stingri nostipriniet apstrādājamo priekšmetu, ja tas droši nenoturas vietā ar savu svaru. Pēc stipras noslodzes ļaujiet elektroinstrumentam dažas minūtes darboties brīvgaitā, lai atdzesētu tajā iestiprināto darbinstrumentu. Nelietojiet elektroinstrumentu kopā ar griešanas vai slīpēšanas statņiem. Nepieskarieties slīpēšanas un griešanas diskiem, pirms tie nav atdzisuši. Darba laikā diski stipri sakarst.

Norādījumi darbam

Rupjā slīpēšana

Veicot rupjo slīpēšanu ar savienotiem slīpēšanas līdzekļiem, vienmēr izmantojiet slīpēšanas aizsargpārsegu (6). Nekādā gadījumā nelietojiet rupjajai slīpēšanai griešanas diskus. Veicot rupjo slīpēšanu, griešanas aizsargpārsegs (7) vai slīpēšanas aizsargpārsegs (6) kopā ar samontētu griešanas aizsargpārsegu (8) var sadurties ar apstrādājamo materiālu un izraisīt kontroles zaudēšanu.

Veicot rupjo slīpēšanu, optimāli apstrādes rezultāti ir sasniedzami pie slīpēšanas darbinstrumenta saskares leņķa no 30° līdz 40°. Slīpēšanas laikā pārvietojiet elektroinstrumentu turp un atpakaļ, ieturot mērenu spiedienu. Tas ļauj novērst apstrādājamā priekšmeta pārkaršanu, izmaiņu rašanos krāsojumā un rievu veidošanos uz tā virsmas.

Nemēģiniet bremzēt griešanas disku, iedarbojoties uz to ar sānu spiedienu.

Griešanas laikā elektroinstruments vienmēr jāpārvieto atpakaļvirzienā. Pretējā gadījumā pastāv iespēja, ka griešanas disks tiks nekontrolēti mests ārā no griezuma. Griežot profilus un cetrstūra caurules, ieteicams uzsākt griešanu vietā ar vismazāko šķērsgriezuma laukumu.

Akmens griešana

Griežot akmeni ar savienotiem griešanas diskiem vai akmeni/betonu ar dimanta griešanas diskiem, vienmēr ir jāizmanto uzsūkšanas pārsegs darbam ar griešanas vadotni (24) vai griešanas aizsargpārsegs (7), vai slīpēšanas aizsargpārsegs (6) ar samontētu griešanas pārsegu (8). Veicot akmens griešanu, nodrošiniet pietiekōšu putekļu uzsūkšanu. Nēsājiet putekļu aizsargmasku. Elektroinstrumentu drīkst lietot vienīgi sausajai griešanai un slīpēšanai (bez ūdens ievadīšanas).

Izmantojot griešanas aizsargpārsegu (7), slīpēšanas aizsargpārsegu (6) vai slīpēšanas aizsargpārsegu (6) ar samontētu griešanas pārsegu (8) betona vai mūra griešanas un slīpēšanas darbu laikā veidojas palielināts putekļu daudzums, kā arī palielinās risks zaudēt elektroinstrumenta kontroli, kas var novest pie atsitiena.

Akmens griešanai ieteicams izmantot dimanta griešanas diskus.

Lietojot uzsūkšanas pārsegu darbam ar griešanas vadotni (24), jālieto arī vakuumsūcējs, kas ir piemērots akmens putekļu uzsūkšanai. Bosch piedāvā piemērotus vakuumsūcējus.

Ieslēdziet elektroinstrumentu un novietojiet griešanas vadotnes priekšējo malu uz apstrādājamā priekšmeta. Pārvietojiet elektroinstrumentu ar mērenu ātrumu, kas atbilst apstrādājamā materiāla īpašībām.

Griežot īpaši cietus materiālus, piemēram, betonu ar lielu grants saturu, dimanta griešanas disks var pārkarst un tādējādi to var bojāt. Kad dimanta griešanas disks pārkarst, uz tā veidojas dzirksteļu gredzens.

Tad pārtrauciet griešanu un ļaujiet dimanta griešanas diskam atdzist, īslaicīgi darbinot instrumentu brīvgaitā ar maksimālo griešanas ātrumu.

Ja ievērojami samazinās instrumenta veiktspēja un veidojas dzirksteļu gredzens, dimanta griešanas disks ir kļuvis neass. Disku var atkārtoti uzasināt, griežot abrazīvu materiālu, piemēram, kaļķaino smilšakmeni.

Plastmasas griešana

Griežot tādus materiālus kā plastmasu ar savienotiem griešanas diskiem, vienmēr ir jāizmanto griešanas aizsargpārsegs (7) vai slīpēšanas aizsargpārsegs (6) ar samontētu griešanas pārsegu (8).

Darbs ar dimanta kronurbjiem

Lietojiet sausus dimanta kronurbjus. Strādājot ar dimanta kronurbjiem, vienmēr nostipriniet roku aizsargu (18).

Nenovietojiet dimanta kronurbi paralēli apstrādājamajam materiālam. Virzieties iekšā materiālā slīpi un ar apveida kustībām. Šādi jūs iegūsiet optimālu dzesēšanu un ilgāku dimanta kronurbja darbmūžu.

Par senu statisko noslodzi

Padziļinājumu veidošanu ēku nesošajās sienās reglamentē attiecīgie valsts nacionālie standarti un noteikumi. Šie standarti un noteikumi ir obligāti jāievēro. Tāpēc pirms šādu darbu uzsākšanas konsultējieties ar būvinženieri, arhitektu vai būvdarbu vadītāju, kas atbild par ēkas drošību.

Uzsākot lietošanu

Nodrošiniet pareiza elektrotīkla sprieguma padevi! Elektrobarošanas avota spriegumam jāatbilst vērtībai, kas ir norādīta uz elektroninstrumenta marķējuma plāksnītes.

Darbinot elektroinstrumentu no mobilajiem sprieguma avotiem (ģeneratoriem), kam nav pietiekamu jaudas rezervju vai kuri nav aprīkoti ar piemērotu sprieguma stabilizatoru, un nespēj kompensēt palaišanas strāvu, ieslēgšanas brīdī tas var darboties ar samazinātu jaudu vai netipiskā veidā. Lūdzu, pārliecinieties par izvēlētā sprieguma avota piemērotību elektroinstrumenta darbināšanai. Īpaši attiecībā uz izejas spriegumu un tā frekvenci.

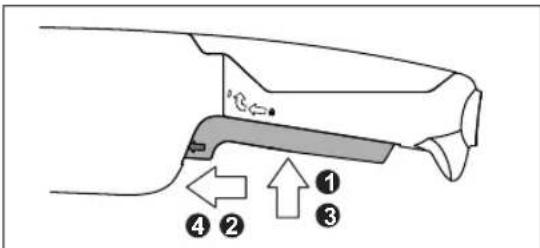

Ieslēgšana/izslēgšana

Slēdža modelis ar fiksatoru

Lai nodotu ekspluatācijā elektroinstrumentu, vispirms nospiediet ieslēdzēju/izslēdzēju (2) 1, pēc tam bīdiet uz priekšu 2. Nospiediet un pēc tam turiet nospiestu 3. Lai fiksētu nospiesto ieslēdzēju/izslēdzēju (2), pabīdiet ieslēdzēju/izslēdzēju (2) vēl uz priekšu 4.

Lai elektroninstrumentu izslēgtu, atlaidiet ieslēdzēju/izslēdzēju (2) vai īslaicīgi nospiediet un atlaidiet ieslēdzēju/izslēdzēju (2), ja tas ir fiksēts ieslēgtā stāvoklī.

Slēdža modelis bez fiksatora

Lai nodotu ekspluatācijā elektroninstrumentu, vispirms nospiediet ieslēdzēju/izslēdzēju (2) 1, pēc tam bīdiet uz priekšu. Nospiediet un pēc tam turiet nospiestu. Lai elektroninstrumentu izslēgtu, atlaidiet ieslēdzēju (2).

• Ik reizi pirms lietošanas pārbaudiet slīpēšanas darbinstrumentu. Slīpēšanas darbinstrumentam jābūt pareizi iestiprinātam un jāspēj brīvi griezties. Veiciet slīpēšanas darbinstrumenta pārbaudi, to vismaz 1 minūti ilgi darbinot bez slodzes. Nelietojiet bojātus, nepalus vai vibrējošus slīpēšanas darbinstrumentus. Bojāti slīpēšanas darbinstrumenti var salūzt un radīt savainojumus.

Apkalpošana un apkope

Apkalpošana un tīrīšana

Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres. Strādājot ekstremālos apstākļos, ja iespējams, lietojiet ārējo putekļu uzsūkšanas ierīci. Pēc iespējas biežāk izpūtiet ventilācijas atveres ar saspiestu gaisu un pievienojiet instrumentu elektrotīklam caur noplūdes strāvas aizsargreleju (PRCD). Izmantojot

elektroinstrumentu metāla apstrādei, tā korpusa iekšpusē var uzkrāties strāvu vadoši putekļi. Tas var nelabvēlīgi ietekmēt elektroinstrumenta aizsargizolācijas sistēmu. Rūpīgi glabājiet un uzmanīgi lietojiet elektroinstrumenta piederumus.

Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības līmeni.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopskata attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mukusalas iela 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, to piederumi un iepakojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!

Tikai ES valstīm.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.

Lietuviškai.

Saugos nuorodos

Priežiūra ir servisas

Priežiūra ir valymas

Papildomą įrangą tinkamai sandėliuokite ir rūpestingai prižiūrėkite.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Klientu aptarnavimo skyrius ir konsultavimo tarnyba

Klientu aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firmos lentelėje.

Lietuva

Bosch įrankių servisas
