Produkttyp	Professionelle Winkelschleifer
Marke	Bosch
Modell	GWS 22230 P Professional
Nennaufnahmeleistung	2000 W
Leerlaufdrehzahl	6500 U/min
Max. Schleifscheibendurchmesser	230 mm
Abtriebsspindelgewinde	M14
Max. Gewindelänge	25 mm
Gewicht (ohne Zubehör)	5,4 - 8,8 kg
Netzspannung	230 V ~, 50/60 Hz
Schutzart	/II (Schutzisolierung)
Wiederanlaufschutz	Ja
Sanftanlauf	Ja
Hauptfunktionen	Schleifen, Trennen, Bürsten, Polieren
Mitgeliefertes Zubehör	Zusatzhandgriff (Standard und Anti-Vibration), Schutzhaube (Schleifen und Trennen), Trennspezialhaube, Stiftschlüssel, SDS-Clip-Schnellspannmutter
Schalldruckpegel	96 dB(A)
Schallleistungspegel	104 dB(A)
Vibration (Schleifen)	5,2 m/s² (K=1,5 m/s²)
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen. Lüftungsschlitze mit Druckluft reinigen. Bei extremen Bedingungen Staubsauger verwenden.
Kundendienst	Bosch Kundendienst: 0970821226 (Frankreich), [e-mail]

Häufig gestellte Fragen - GWS 22230 P Professional BOSCH

Wie wechsle ich die Schleifscheibe?

Ziehen Sie den Netzstecker. Drücken Sie die Spindelarretierung (1) zum Blockieren der Spindel. Lösen Sie mit dem Stiftschlüssel (15) die Spannmutter (13) oder (14). Wechseln Sie die Scheibe, dann ziehen Sie die Mutter an, indem Sie die Scheibe fest im Uhrzeigersinn drehen.

Welche Schutzhaube muss ich zum Trennen verwenden?

Zum Trennen immer die Trennspezialschutzhaube (7) oder die Schleifschutzhaube (6) mit dem Trennspezialcache (8) verwenden. Niemals die Schleifhaube allein zum Trennen benutzen.

Wie vermeide ich den Rückschlag des Winkelschleifers?

Halten Sie das Gerät fest mit beiden Händen, benutzen Sie den Zusatzhandgriff und vermeiden Sie Verklemmen der Scheibe. Arbeiten Sie gegenläufig (nicht einläufig) und forcieren Sie den Schnitt nicht.

Was tun bei Stromausfall?

Das Gerät ist mit einem Wiederanlaufschutz ausgestattet. Zum erneuten Einschalten den Schalter auf Aus stellen, dann normal wieder starten.

Wie verwende ich die SDS-Clip-Schnellspannmutter?

Die Schnellspannmutter (14) ermöglicht den schellenlosen Scheibenwechsel. Schrauben Sie sie von Hand an, indem Sie die Scheibe im Uhrzeigersinn drehen. Zum Lösen drehen Sie den Ring von Hand. Niemals eine Zange verwenden.

Kann ich den Winkelschleifer zum Schleifen verwenden?

Ja, mit einem Schleifteller (19) und einem Schleifblatt (20). Montieren Sie immer den Handschutz (18) und verwenden Sie die passende Schutzhaube.

Wie reinige ich das Gerät nach Gebrauch?

Gerät vom Netz trennen. Lüftungsschlitze mit Druckluft reinigen. Bei extremen Bedingungen (Metall) Staubsauger und Fehlerstromschutzschalter (PRCD) verwenden.

Welches Zubehör ist mit der M14-Spindel kompatibel?

Alles Zubehör mit M14-Gewinde: Schleifscheiben, Trennscheiben, Drahtbürsten, Diamanttrennschleifer usw. Beachten Sie die maximalen Abmessungen (230 mm Durchmesser).

Wie kann ich Vibrationen während der Arbeit reduzieren?

Verwenden Sie den mitgelieferten Anti-Vibrations-Zusatzhandgriff (3). Halten Sie Ihre Hände warm und machen Sie Pausen. Die gemessenen Vibrationen betragen 5,2 m/s² für das Schleifen.

Wo finde ich Ersatzteile?

Besuchen Sie die Bosch Professional Website (www.bosch-pt.com) für Explosionszeichnungen und bestellen Sie online. Kontaktieren Sie den Bosch Kundendienst unter 0970821226 (Frankreich) oder per E-Mail. [e-mail]

BEDIENUNGSANLEITUNG GWS 22230 P Professional BOSCH

de Originalbetriebsanleitung

en Original instructions

In Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Πρωτότυπο εγχειρίδιο

tr Orijinal kullanım talimatları

pl Instrukcja oryginalna

cs Původní návod k použití

Gebrauchsanweisung

Originalbetriebsanleitung

Übersetzung der Originalbetriebsanleitung

Originalbetriebsanleitung

Deutsch Seite 6

Englisch Seite 17

Französisch Seite 27

Spanisch Seite 39

Portugiesisch Seite 51

Italienisch Seite 62

Niederländisch Seite 73

Dänisch Seite 84

Schwedisch Seite 94

Norwegisch Seite 104

Finnisch Seite 114

Türkçe Sayfa 136

Polski Strona 147

Čeština Strana 159

Slovenčina Strana 169

Magyar Oldal 179

Русский Страница 190

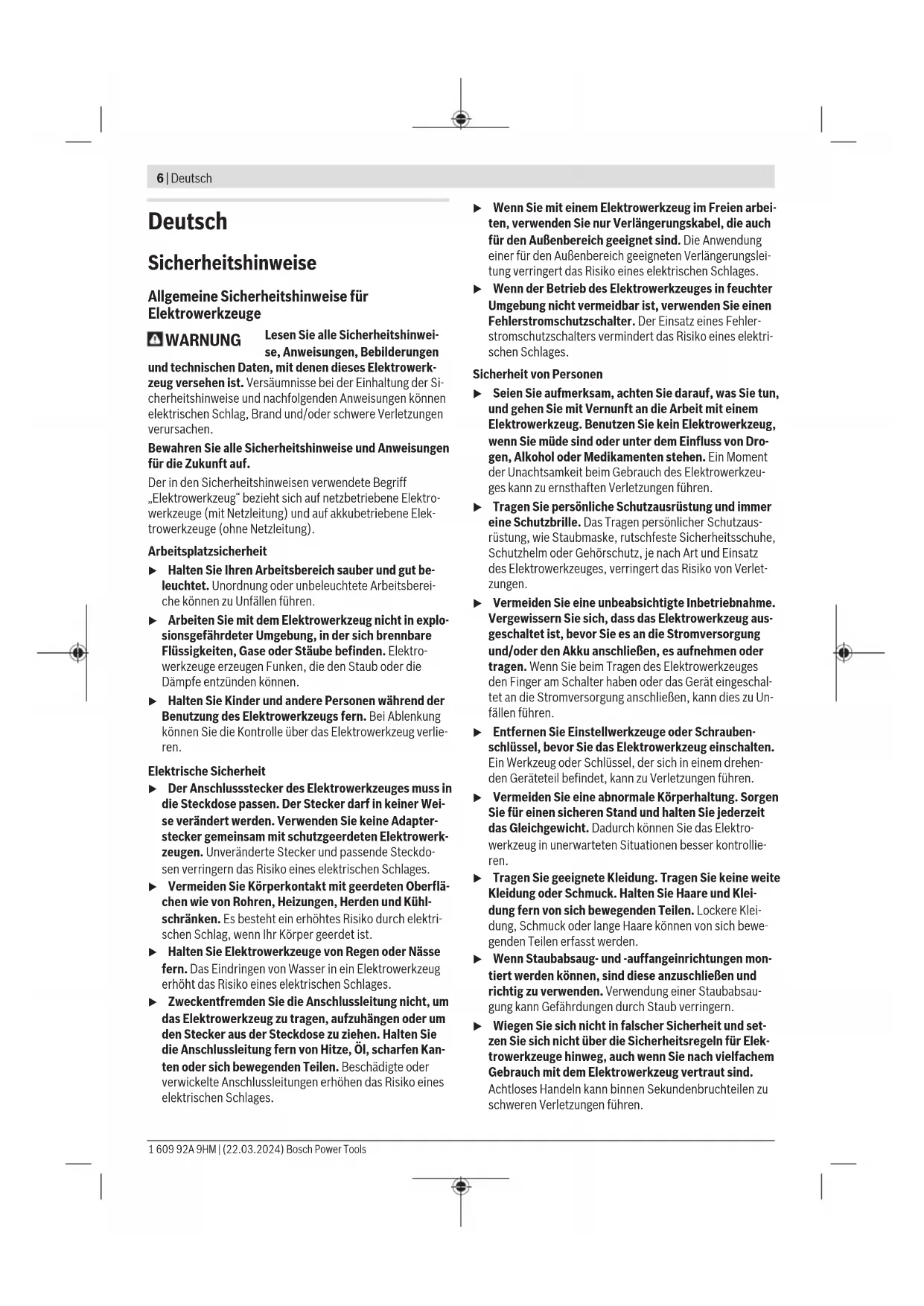

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG

Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen

und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der Sicherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Arbeitsplatzsicherheit

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.
• Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. ▸ Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. ▸ Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

Verwendung und Behandlung des Elektrowerkzeugs

Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicher im angegebenen Leistungsbereich. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. ▶ Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. ▶ Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

Service

▶ Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Winkelschleifer

Gemeinsame Sicherheitshinweise zum Schleifen, Sandpapierschleifen, Arbeiten mit Drahtbürsten und Trennschleifen:

Dieses Elektrowerkzeug ist zu verwenden als Schleifer, Sandpapierschleifer, Drahtbürste, Lochschneider oder Trennschleifmaschine. Lesen Sie alle Sicher-

heitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie nicht alle folgenden Anweisungen beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

• Dieses Elektrowerkzeug ist nicht geeignet zum Polieren. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen. Verwenden Sie das Elektrowerkzeug nicht für eine Funktion, für die es nicht ausdrücklich konstruiert und von seinem Hersteller vorgesehen ist. Solch ein Umbau kann zu einem Verlust der Kontrolle und ernsthaften Körperverletzungen führen. Verwenden Sie kein Einsatzwerkzeug, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung. Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Ein Einsatzwerkzeug, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen. Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden. Die Maße zur Befestigung des Einsatzwerkzeugs müssen zu den Maßen der Befestigungsmittel des Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht passgenau am Elektrowerkzeug befestigt werden, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen. Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie sich und in der Höhe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und halten Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen normalerweise in dieser Testzeit. Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die keine Schleif- und Materialpartikel von Ihnen fernhalten. Die Augen müssen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder

Atemschutzmaske müssen den bei der jeweiligen Anwendung entstehenden Staub filtern. Wenn Sie länger lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

Achten Sie bei anderen Personen auf sicheren Abstand zu deren Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen. - Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. - Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten. Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können. Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren. Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen. - Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden. - Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Rückschlag und entsprechende Sicherheitshinweise:

Rückschlag ist die plötzliche Reaktion infolge eines blockierten oder hakenden drehenden Einsatzwerkzeugs wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt. Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu

oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge einer falschen Verwendung des Elektrowerkzeugs und/oder fehlerhaften Arbeitsbedingungen. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

• Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen. Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen. Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle. Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge gegen das Werkstück prallen und verhaken. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verhaken. Dies verursacht einen Kontrollverlust oder Rückschlag. Verwenden Sie kein Kettensägenblatt zum Holzschnitzen, keine segmentierte Diamanttrennscheibe mit einem Segmentabstand über 10 mm und kein gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag und den Verlust der Kontrolle.

Besondere Sicherheitshinweise zum Schleifen und Trennschleifen:

Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher. Gekröpfte Schleifscheiben müssen so montiert werden, dass ihre Schleiffläche nicht über der Ebene des Schutzhaubenrandes hervorsteht. Eine unsachgemäß montierte Schleifscheibe, die über die Ebene des Schutzhaubenrandes hinausragt, kann nicht ausreichend abgeschirmt werden. Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und für ein Höchstmaß an Sicherheit so eingestellt sein, dass der kleinstmögliche Teil des Schleifkörpers offen zum Bediener zeigt. Die Schutzhaube hilft, die Bedienperson vor Bruchstücken, zufälligem Kontakt mit dem Schleifkörper sowie Funken, die Kleidung entzünden könnten, zu schützen.

Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen. Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Größe und Form für die von Ihnen gewählte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterscheiden. Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Eine Schleifscheibe für größere Elektrowerkzeuge ist nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und kann brechen. Verwenden Sie beim Einsatz von Scheiben für einen doppelten Zweck immer die geeignete Schutzhaube für die durchgeführte Anwendung. Nichtverwendung der richtigen Schutzhaube kann die erwünschte Abschirmung verhindern und zu schweren Verletzungen führen.

Weitere besondere Sicherheitshinweise zum Trennschleifen:

Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs. Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden. Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Elektrowerkzeug aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen. Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen. Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und zwar sowohl in der Höhe der Schnittlinie als auch an der Kante.

Seien Sie entsprechend vorsichtig bei "Tauschschnitten" in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen. Führen Sie keine Kurvenschnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs, was zu schweren Verletzungen führen kann.

Besondere Sicherheitshinweise zum Sandpapierschleifen:

Benutzen Sie Schleifblätter der richtigen Größe und befolgen Sie die Herstellerangaben zur Auswahl der Schleifblätter. Schleifblätter, die über den Schleifteller hinausragen, können Verletzungen verursachen sowie zum Verhaken, Zerreiben der Schleifblätter oder zum Rückschlag führen.

Besondere Sicherheitshinweise zum Arbeiten mit Drahtbürsten:

Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke können sehr leicht durch dünne Kleidung und/oder die Haut dringen. Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren können. Teller- und Topfbürsten können durch Anpressdruck und Zentrifugalkräfte ihren Durchmesser vergrößern.

Zusätzliche Sicherheitshinweise

Tragen Sie eine Schutzbrille.

Die Schutzhaube darf nicht zum Trennen verwendet werden. Mit einem geeigneten Aufsatz kann die Schutzhaube auch zum Trennen verwendet werden.

Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.

Bei Einsatzwerkzeugen mit Innengewinde wie Bürsten und Diamant-Bohrkronen ist auf die max. Gewindelänge der Schleifspindel zu achten. Das Spindelende darf den Boden des Einsatzwerkzeuges nicht berühren. Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.

Fassen Sie Schleif- und Trennscheiben nicht an, bevor sie abgekühlt sind. Die Scheiben werden beim Arbeiten sehr heiß. Entriegeln Sie den Ein-/Ausschalter und bringen Sie ihn in Aus-Position, wenn die Stromversorgung unterbrochen wird, z. B. durch Stromausfall oder Ziehen des Netzsteckers. Dadurch wird ein unkontrollierter Wiederanlauf verhindert. Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Lagern Sie Einsatzwerkzeuge innerhalb von Gebäuden in einem trockenen, gleichmäßig temperierten und frostfreien Raum. Entfernen Sie die Einsatzwerkzeuge vor dem Transport des Elektrowerkzeuges. Damit vermeiden Sie Beschädigungen. Gebundene Trenn- und Schleifscheiben haben ein Verfallsdatum, nach dessen Ablauf die Scheiben nicht mehr verwendet werden dürfen.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Trennen und Bürsten von Metall, Stein, Kunststoff und zum Schruppen von Metall sowie zum Bohren in Steinwerkstoffen mit Diamant-Bohrkronen ohne Verwendung von Wasser. Dabei ist auf die Verwendung der korrekten Schutzhaube zu achten (siehe „Betrieb“, Seite 14).

Beim Trennen in Stein ist für eine ausreichende Staubabsaugung zu sorgen.

Mit zulässigen Schleifwerkzeugen kann das Elektrowerkzeug zum Sandpapierschleifen verwendet werden.

Das Elektrowerkzeug darf nicht zum Schleifen von Steinwerkstoffen mit Diamantschleifscheiben, zum Schleifen von Metall und Stein mit Topfscheiben oder zur Bearbeitung von Verbundwerkstoffen verwendet werden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeugs auf der Grafikseite.

(1) Spindel-Arretiertaste (2) Ein/Ausschalter (3) Vibrationsdämpfender Zusatzgriff (isolierte Grifffläche) a) (4) Standard-Zusatzgriff (isolierte Grifffläche) (5) Feststellschraube für Schutzhaube (6) Schutzhaube zum Schleifen (7) Schutzhaube zum Trennen a) (8) Abdeckung zum Trennen (9) Aufnahmeflansch mit O-Ring (10) Schleifscheibe a) (11) Trennscheibe (12) Diamant-Trennscheibe (13) Spannmutter (14) Schnellspannmutter SDS-lica (15) Zweilochschlüssel für Spannmutter (16) Handgriff (isolierte Grifffläche) (17) Schleifspindel (18) Handschutz (19) Gummischleifteller (20) Schleifblatt (21) Rundmutter (22) Topfbürste (23) Gabelschlüssel (24) Absaughaube zum Trennen mit Führungsschlitten (25) Diamant-Bohrkrone a) Dieses Zubehör gehört nicht zum Standard-Lieferumfang.

Technische Daten

Winkelschleifer GWS 20-230 P GWS 20-230 J

Sachnummer		3601 HC1 1.. 3601 HC1 3..
Nennaufnahmeleistung W 2000 2000
Bemessungs-LeerlaufdrehzahlA)	min1	6500 6500
max. Schleifscheibendurchmesser/Gummischleiftellerdurchmesser mm 230 230
Schleifspindelgewinde M 14 M 14
max. Gewindelänge der Schleifspindel mm 25 25
Wiederanlaufschutz - ●

Winkelschleifer GWS 20-230 P GWS 20-230 J

Santhanlauf - ●
Gewicht®(c)	kg 5,4-8,8 5,4-8,8
Schutzklasse	☐/II /II

A) Bemessungs-Leerlaufdrehzahl nach EN IEC 62841-2-3 zur Auswahl passender Einsatzwerkzeuge. Die tatsächliche Leerlaufdrehzahl darf die Bemessungs-Leerlaufdrehzahl nicht überschreiten und ist davon niedriger. B) abhängig von der verwendeten Schutzhaube ((7), (6), (8)), vom verwendeten Zusatzgriff ((4), (3)) und von der verwendeten Absaughaube (24) C) Gewicht ohne Netzanschlussleitung und ohne Netzstecker. Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.

Hinweise zu Netzanschlussbedingungen für GWS 20-230 P:

Das Elektrowerkzeug erfüllt die Anforderungen der IEC 61000-3-11 und unterliegt einer Sonderanschlussbedingung. Das Elektrowerkzeug kann unter ungünstigen Netzbedingungen gelegentliche Spannungsschwankungen verursachen. Die Impedanz dieses Elektrowerkzeuges ist auf Z_st = 0.18 Ω eingestellt. Der Benutzer muss dazu Sorge tragen, dass der Anschlusspunkt mit der Impedanz Z_max , an dem das Elektrowerkzeug angeschlossen werden soll, die folgende Impedanzanforderung erfüllt: Z_st ≥ Z_max . Wenn Z_max unbekannt ist, muss Z_max in Abstimmung mit dem Netzbetreiber oder der zuständigen Behörde ermittelt werden.

Werte können je nach Produkt variieren und Anwendungs- sowie Umweltbedingungen unterliegen. Weitere Informationen unter www.bosch-professional.com/wac.

Winkelschleifer GWS 22-180 P
	GWS 2200	GWS 22-230 P GWS 2200	GWS 22-180 J GWS 2200	GWS 22-230 J GWS 2200
Sachnummer	3601 HC0 1.. 3601 HC1 1.. 3601 HC0 3.. 3601 HC1 3..
Nennaufnahmeistung W 2200 2200 2200 2200
Bemessungs-LeerlaufdrehzahlA)	min-1	8500 6500 8500 6500
max. Schleifscheibendurchmesser/Gummischleiftellerdurchmesser	mm 180 230 180 230
Schleifspindelgewinde M 14 M 14 M 14 M 14
max. Gewindelänge der Schleifspindel	mm 25 25 25 25
Wiederanlaufschutz -- ● ●
Santhanlauf	-- ● ●
GewichtE(C)	kg 5,2-7,8 5,4-8,8 5,2-7,8 5,4-8,8
Schutzklasse	[ ]/ [ ]/ [ ]/ [ ] [ ]	[ ]	[ ]

A) Bemessungs-Leerlaufdrehzahl nach EN IEC 62841-2-3 zur Auswahl passender Einsatzwerkzeuge. Die tatsächliche Leerlaufdrehzahl ist niedriger. B) abhängig von der verwendeten Schutzhaube ((7), (6), (8)), vom verwendeten Zusatzgriff ((4), (3)) und von der verwendeten Absaughaube (24) C) Gewicht ohne Netzanschlussleitung und ohne Netzstecker. Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.

Hinweise zu Netzanschlussbedingungen für GWS 22-180 P, GWS 22-230 P und GWS 2200:

Das Elektrowerkzeug erfüllt die Anforderungen der IEC 61000-3-11 und unterliegt einer Sonderanschlussbedingung. Das Elektrowerkzeug kann unter ungünstigen Netzbedingungen gelegentliche Spannungsschwankungen verursachen. Die Impedanz dieses Elektrowerkzeuges ist auf Z_st = 0,18 Ω eingestellt. Der Benutzer muss davon Sorge tragen, dass der Anschlusspunkt mit der Impedanz Z_max , an dem das Elektrowerkzeug angeschlossen werden soll, die folgende Impedanzanforderung erfüllt: Z_st ≥ Z_max . Wenn Z_max unbekannt ist, muss Z_max in Abstimmung mit dem Netzbetreiber oder der zuständigen Behörde ermittelt werden.

Werte können je nach Produkt variieren und Anwendungs- sowie Umweltbedingungen unterliegen. Weitere Informationen unter www.bosch-professional.com/wac.

Geräusch-/Vibrationsinformation

Geräuschemissionswerte ermittelt entsprechend EN IEC 62841-2-3.

Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel 96 dB(A); Schalleistungspegel 104 dB(A). Unsicherheit K = 3 dB.

Gehörschutz tragen!

Schwingungsgesamtwerte a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN IEC 62841-2-3:

Oberflächenschleifen (Schruppen):

a_h = 5,2 m/s², K = 1,5 m/s²

Schleifen mit Schleifblatt:

a_h = 2,5 m/s², K = 1,5 m/s²

Trennschleifen:

a_h = 5,0 m/s², K = 1,5 m/s².

Das Schleifen dünner Bleche oder anderer leicht vibrierender Materialien mit großer Oberfläche kann zu einem bis zu 15 dB erhöhten Geräuschemissionswert führen. Durch geeignete schwere Dämpfungsmatten kann die erhöhte Schallemission verringert werden. Eine erhöhte Geräuschemission ist sowohl bei der Risikobewertung der Lärmleistung als auch bei der Auswahl eines geeigneten Gehörschutzes zu berücksichtigen.

Der in diesen Anweisungen angegebene Schwingungspegel und der Geräuschemissionswert sind entsprechend einem genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Sie eignen sich auch für eine vorläufige Einschätzung der Schwingungs- und Geräuschemission.

Der angegebene Schwingungspegel und der Geräuschemissionswert repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, können der Schwingungspegel und der Geräuschemissionswert abweichen. Dies kann die Schwingungs- und Geräuschemission über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungs- und Geräuschemissionen sollen auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungs- und Geräuschemissionen über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest, wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Wiederanlaufschutz

(GWS 20-230 J/GWS 22-180 J/GWS 22-230 J/GWS 2200 (3601 HC0 3../3601 HC1 3..))

Der Wiederanlaufschutz verhindert das unkontrollierte Anlaufen des Elektrowerkzeuges nach einer Unterbrechung der Stromzufuhr.

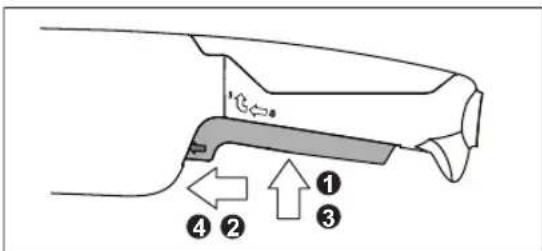

Zur Wiederinbetriebnahme bringen Sie den Ein-/Ausschalter (2) in die ausgeschaltete Position und schalten das Elektrowerkzeug erneut ein.

Sanftanlauf

(GWS 20-230 J/GWS 22-180 J/GWS 22-230 J/GWS 2200 (3601 HC0 3../3601 HC1 3..))

Der elektronische Sanftanlauf begrenzt das Drehmoment beim Einschalten und ermöglicht ein ruckarmes Anlaufen des Elektrowerkzeugs.

Hinweis: Läuft das Elektrowerkzeug sofort nach dem Einschalten mit voller Drehzahl, sind der Sanftanlauf und der Wiederanlaufschutz ausgefallen. Senden Sie das Elektrowerkzeug umgehend an den Kundendienst (Anschriften siehe Abschnitt „Kundendienst und Anwendungsberatung").

Montage

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Schutzvorrichtung montieren

Hinweis: Nach Bruch der Schleifscheibe während des Betriebes oder bei Beschädigung der Aufnahmevorrichtungen an der Schutzhaube/am Elektrowerkzeug, muss das Elektrowerkzeug umgehend an den Kundendienst geschickt werden, Anschriften siehe Abschnitt „Kundendienst und Anwendungsberatung".

Schutzhaube zum Schleifen

Setzen Sie die Schutzhaube (6) auf den Spindelhals. Passen Sie die Position der Schutzhaube (6) den Erfordernissen des Arbeitsganges an und arretieren Sie die Schutzhaube (6) mit der Feststellschraube (5).

Stellen Sie die Schutzhaube (6) so ein, dass ein Funkenflug in Richtung des Bedieners verhindert wird.

Schutzhaube zum Trennen

• Verwenden Sie zum Trennen immer die Schutzhaube zum Trennen (7) oder die Schutzhaube zum Schleifen (6) mit der montierten Abdeckung zum Trennen (8). Sorgen Sie beim Trennen in Stein für eine ausreichende Staubabsaugung.

Die Schutzhaube zum Trennen (7) wird wie die Schutzhaube zum Schleifen (6) montiert.

Abdeckung zum Trennen

Montieren Sie die Abdeckung zum Trennen (8) an der Schutzhaube zum Schleifen (6) (siehe Bild A): Schwenken Sie den Hebel zurück (1). Stecken Sie die Abdeckung (8) auf die Schutzhaube zum Schleifen (6) auf (2). Drücken Sie den Hebel wieder fest an die Schutzhaube (6) (3). Zur Demontage (siehe Bild B) schwenken Sie den Hebel zurück (4). Ziehen Sie die Abdeckung (8) von der Schutzhaube (6) ab (2).

Absaughaube zum Trennen mit Führungsschlitten

Die Absaughaube zum Trennen mit Führungsschlitten (24) wird wie die Schutzhaube zum Schleifen montiert.

An die Absaughaube mit Führungsschlitten (24) kann ein geeigneter Bosch-Staubsauger angeschlossen werden. Stecken Sie dazu den Saugschlauch mit Absaugadapter in den vorgesehenen Aufnahmestutzen der Absaughaube.

Hinweis: Die Reibung, die durch den Staub im Saugschlauch und im Zubehör während des Absaugens entstehen, verursacht eine elektrostatische Aufladung, die der Benutzer als statische Entladung empfinden kann (abhängig von Umgebungsfaktoren und seinem physiologischen Zustand). Bosch empfiehlt generell die Verwendung eines antistatischen Saugschlauchs (Zubehör) zum Absaugen von Feinstaub und trockenen Materialien.

Handschutz

Montieren Sie für Arbeiten mit dem Gummischleifteller (19) oder mit der Topfbürste/Kegelbürste/Diamant-Bohrkrone immer den Handschutz (18).

Befestigen Sie den Handschutz (18) mit dem Zusatzgriff (4)/(3).

Standard-Zusatzgriff/Vibrationsdämpfender Zusatzgriff

Schrauben Sie den Zusatzgriff (4)/(3) abhängig von der Arbeitsweise rechts oder links am Getriebekopf ein.

▷ Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zusatzgriff (4)/(3). ▷ Verwenden Sie das Elektrowerkzeug nicht weiter, wenn der Zusatzgriff (4)/(3) beschädigt ist. Nehmen Sie keine Veränderungen am Zusatzgriff (4)/(3) vor.

Vibration

Der vibrationsdämpfende Zusatzgriff (3) ermöglicht ein vibrationsarmes und damit ein angenehmeres und sichereres Arbeiten.

sicheres Arbeiten.

Schleifwerkzeuge montieren

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Fassen Sie Schleif- und Trennscheiben nicht an, bevor sie abgekühlt sind. Die Scheiben werden beim Arbeiten sehr heiß.

Reinigen Sie die Schleifspindel (17) und alle zu montierenden Teile.

Drücken Sie zum Festspannen und Lösen der Schleifwerkzeuge die Spindel-Arretiertaste (1), um die Schleifspindel festzustellen.

Betätigen Sie die Spindel-Arretiertaste nur bei stillstehender Schleifspindel. Das Elektrowerkzeug kann sonst beschädigt werden.

Schleif-/Trennscheibe

Beachten Sie die Abmessungen der Schleifwerkzeuge. Der Lochdurchmesser muss zum Aufnahmeflansch passen. Verwenden Sie keine Adapter oder Reduzierstücke.

Achten Sie bei der Verwendung von Diamant-Trennscheiben darauf, dass der Drehrichtungspfeil auf der Diamant-Trennscheibe und die Drehrichtung des Elektrowerkzeuges (siehe Drehrichtungspfeil auf dem Gehäuse) übereinstimmen.

Die Reihenfolge der Montage ist auf der Grafikseite ersichtlich.

Hinweis: Bei der Montage von gebundenen Schleif- oder Trennscheiben mithilfe des mitgelieferten Aufnahmeflansches (9) und der Spannmutter (13) bzw. Schnellspannmutter (14) ist eine Verwendung von Zwischenlagen nicht notwendig.

Zum Befestigen der Schleif-/Trennscheibe stecken Sie den Aufnahmeflansch mit O-Ring (9) auf die Schleifspindel (17) und schrauben Sie die Spannmutter (13) auf. Achten Sie auf die Ausrichtung der Spannmutter (13) je nach verwendeter Schleif-/Trennscheibe (siehe Abbildungen im vorderen Teil der Betriebsanleitung), und spannen Sie diese mit dem Zweilochschlüssel (siehe „Schnellspannmutter

SDS-elic", Seite 13).

Überprüfen Sie nach der Montage des Schleifwerkzeuges vor dem Einsatz, ob das Schleifwerkzeug korrekt montiert ist und sich frei drehen kann. Stellen Sie sicher, dass das Schleifwerkzeug nicht an der Schutzhaube oder anderen Teilen streift.

Im Aufnahmeflansch (9) ist um den Zentrierbund ein Kunststoffteil (O-Ring) eingesetzt. Fehlt der O-Ring oder ist er beschädigt, muss der Aufnahmeflansch (9) vor der Weiterverwendung unbedingt ersetzt werden.

Schnellspannmutter SDS-e/ie

Zum einfachen Schleifwerkzeugwechsel ohne die Verwendung weiterer Werkzeuge können Sie anstatt der Spannmutter (13) die Schnellspannmutter (14) verwenden.

Die Schnellspannmutter (14) darf nur für Schleif- oder Trennscheiben oder Scheibenbürsten mit Lochdurchmesser 22,2 mm verwendet werden.

Verwenden Sie nur eine einwandfreie, unbeschädigte Schnellspannmutter (14).

Achten Sie beim Aufschrauben darauf, dass die beschriftete Seite der Schnellspannmutter (14) nicht zur Schleifscheibe zeigt; der Pfeil muss auf die Indexmarke (26) zeigen.

Drücken Sie die Spindel-Arretiertaste (1), um die Schleifspindel festzustellen. Um die Schnellspannmutter festzuziehen, drehen Sie die Schleifscheibe kräftig im Uhrzeigersinn.

Eine ordnungsgemäß befestigte, unbeschädigte Schnellspannmutter können Sie durch Drehen des Rändelrings entgegen dem Uhrzeigersinn von Hand lösen. Lösen Sie eine festsitzende Schnellspannmutter nie mit einer Zange, sondern verwenden Sie den Zweilochschlüssel. Setzen Sie den Zweilochschlüssel wie im Bild gezeigt an.

Zulässige Schleifwerkzeuge

Sie können alle in dieser Betriebsanleitung genannten Schleifwerkzeuge verwenden.

Die zulässige Drehzahl [min^-1] bzw. Umfangsgeschwindigkeit [m/s] der verwendeten Schleifwerkzeuge muss den Angaben in der nachfolgenden Tabelle mindestens entsprechen.

Beachten Sie deshalb die zulässige Drehzahl bzw. Umfangsgeschwindigkeit auf dem Etikett des Schleifwerkzeugs.

max. [mm] [mm] [°]
D b s d a [min]					-1] [m/s]
180	8	-	22,2	-	8500	80
230	8	-	22,2	-	6500	80
180	4,2	-	22,2	-	8500	80
230	4,2	-	22,2	-	6500	80
180	-	-	-	-	8500	80
230	-	-	-	-	6500	80
100	27	-	M 14	-	8500	80
125	30	-	M 14	-	6500	80
180	26	-	M 14	-	8500	80
180	20	-	22,2	-	8500	80

125--M14-850080

83--M14-850080

max. [mm] [mm] [°]
D b s d a [min]					3] [m/s]
180	3,0	7	22,2	>0	8500	80
230	3,0	7	22,2	>0	6500	80

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

- Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung.

• Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie die in Ihrem Land gültigen Vorschriften für die zu bearbeitenden Materialien.

▷ Vermeiden Sie Staubansammlungen am Arbeitsplatz.

Stäube können sich leicht entzünden.

Betrieb

Belasten Sie das Elektrowerkzeug nicht so stark, dass es zum Stillstand kommt. Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Vorsicht beim Schlitzen in tragende Wände, siehe Abschnitt „Hinweise zur Statik“. - Spannen Sie das Werkstück ein, sofern es nicht durch sein Eigengewicht sicher liegt. - Lassen Sie das Elektrowerkzeug nach starker Belastung noch eine Minute im Leerlauf laufen, um das Einsatzwerkzeug abzukühlen. Benutzen Sie das Elektrowerkzeug nicht mit einem Trennschleifständer. Fassen Sie Schleif- und Trennscheiben nicht an, bevor sie abgekühlt sind. Die Scheiben werden beim Arbeiten sehr heiß.

Arbeitshinweise

Schruppschleifen

▷ Verwenden Sie beim Schruppschleifen mit gebundenen Schleifmitteln immer die Schutzhaube zum Schleifen (6). ▷ Verwenden Sie niemals Trennscheiben zum Schruppschleifen.

Beim Schruppschleifen kann die Schutzhaube zum Trennen (7) oder die Schutzhaube zum Schleifen (6) mit montierter Abdeckung zum Trennen (8) an das Werkstück anstoßen und zu Kontrollverlust führen.

Mit einem Anstellwinkel von 30° bis 40° erhalten Sie beim Schruppschleifen das beste Arbeitsergebnis. Bewegen Sie das Elektrowerkzeug mit mäßigem Druck hin und her. Dadurch wird das Werkstück nicht zu heiß, verfärbt sich nicht, und es gibt keine Rillen.

Bei Verwendung von gebundenen Scheiben, die sowohl zum Trennen als auch zum Schleifen zugelassen sind, muss die Schutzhaube zum Trennen (7) bzw. die Schutzhaube zum Schleifen (6) mit montierter Abdeckung zum Trennen (8) verwendet werden.

Oberflächenschleifen mit Fächerschleifscheibe

▷ Verwenden Sie beim Schleifen mit der Fächerschleifscheibe immer die Schutzhaube zum Schleifen (6).

Mit der Fächerschleifscheibe (Zubehör) können Sie auch gewölbte Oberflächen und Profile bearbeiten. Fächerschleifscheiben haben eine wesentlich längere Lebensdauer, geringere Geräuschpegel und niedrigere Schleiftemperaturen als herkömmliche Schleifscheiben.

Oberflächenschleifen mit Schleifteller

Montieren Sie für Arbeiten mit dem Gummischleifteller (19) immer den Handschutz (18).

Das Schleifen mit Schleifteller kann ohne Schutzhaube erfolgen.

Die Reihenfolge der Montage ist auf der Grafikseite ersichtlich.

Schrauben Sie die Rundmutter (21) auf und spannen Sie diese mit dem Zweilochschlüssel.

Topfbürste/Scheibenbürste/Kegelbürste

▷ Verwenden Sie beim Bürsten mit Scheibenbürsten immer die Schutzhaube zum Schleifen (6). Das Bürsten mit Topfbürsten/Kegelbürsten kann ohne Schutzhaube erfolgen. Montieren Sie für Arbeiten mit der Topfbürste oder Kegelbürste immer den Handschutz (18). Die Drähte der Scheibenbürsten können sich an der Schutzhaube verfangen und aufbrechen, falls die maximal zugelassenen Abmessungen der Scheibenbürsten überschritten werden.

Die Reihenfolge der Montage ist auf der Grafikseite ersichtlich.

Die Topfbürste/Kegelbürste/Scheibenbürste mit Gewinde M14 muss sich soweit auf die Schleifspindel schrauben lassen, dass sie am Schleifspindelflansch am Ende des Schleifspindelgewindes fest anliegt. Spannen Sie die Topfbürste/Kegelbürste/Scheibenbürste mit einem Gabelschlüssel fest.

Trennen von Metall

▷ Verwenden Sie beim Trennen von Metall mit gebundenen Trennscheiben oder mit Diamant-Trennscheiben immer die Schutzhaube zum Trennen (7) bzw. die

Schutzhaube zum Schleifen (6) mit montierter Abdeckung zum Trennen (8).

Bei der Verwendung der Schutzhaube zum Schleifen (6) für Trennarbeiten mit gebundenen Trennscheiben besteht ein erhöhtes Risiko, Funken und Partikeln sowie Scheibenfragmenten bei Scheibenbruch ausgesetzt zu sein.

Arbeiten Sie beim Trennschleifen mit mäßigem, dem zu bearbeitenden Material angepassten Vorschub. Üben Sie keinen Druck auf die Trennscheibe aus, verkanten oder oszillieren Sie nicht.

Bremsen Sie auslaufende Trennscheiben nicht durch seitlichen Gegendruck ab.

Das Elektrowerkzeug muss stets im Gegenlauf geführt werden. Es besteht sonst die Gefahr, dass es unkontrolliert aus dem Schnitt gedrückt wird. Beim Trennen von Profilen und Vierkantrohren setzen Sie am besten am kleinsten Querschnitt an.

Trennen von Stein

▷ Verwenden Sie beim Trennen von Stein mit gebundenen Trennscheiben oder mit Diamant-Trennscheiben für Gestein/Beton immer die Absaughaube zum Trennen mit Führungsschlitten (24) oder die Schutzhaube zum Trennen (7) oder die Schutzhaube zum Schleifen (6) mit montierter Abdeckung zum Trennen (8). Sorgen Sie beim Trennen in Stein für eine ausreichende Staubabsaugung. Tragen Sie eine Staubschutzmaske. Das Elektrowerkzeug darf nur für Trockenschnitt/Trockenschliff verwendet werden. Bei Verwendung der Schutzhaube zum Trennen (7), der Schutzhaube zum Schleifen (6) oder der Schutzhaube zum Schleifen (6) mit montierter Abdeckung zum Trennen (8) für Trenn- und Schleifanwendungen in Beton oder Mauerwerk besteht eine erhöhte Staubbelastung sowie ein erhöhtes Risiko, die Kontrolle über das Elektrowerkzeug zu verlieren, was zum Rückschlag führen kann.

Verwenden Sie zum Trennen von Stein am besten eine Diamant-Trennscheibe.

Bei Verwendung der Absaughaube zum Trennen mit Führungsschlitten (24) muss der Staubsauger zum Absaugen von Steinstaub zugelassen sein. Bosch bietet geeignete Staubsauger an.

Schalten Sie das Elektrowerkzeug ein und setzen Sie es mit dem vorderen Teil des Führungsschlittens auf das Werkstück. Schieben Sie das Elektrowerkzeug mit mäßigem, dem zu bearbeitenden Material angepasstem Vorschub.

Beim Trennen besonders harter Werkstoffe, z. B. Beton mit hohem Kieselgehalt, kann die Diamant-Trennscheibe über-

hitzen und dadurch beschädigt werden. Ein mit der Diamant-Trennscheibe umlaufender Funkenkranz weist deutlich darauf hin.

Unterbrechen Sie in diesem Fall den Trennvorgang und lassen Sie die Diamant-Trennscheibe im Leerlauf bei höchster Drehzahl kurze Zeit laufen, um sie abzukühlen.

Merklich nachlassender Arbeitsfortschritt und ein umlaufender Funkenkranz sind Anzeichen für eine stumpf gewordene Diamant-Trennscheibe. Sie können diese durch kurze Schnitte in abrasivem Material, z. B. Kalksandstein, wieder schärfen.

Trennen von Kunststoff

Verwenden Sie beim Trennen von Materialien wie Kunststoff mit gebundenen Trennscheiben immer die Schutzhaube zum Trennen (7) oder die Schutzhaube zum Schleifen (6) mit montierter Abdeckung zum Trennen (8).

Arbeiten mit Diamant-Bohrkronen

Verwenden Sie nur Trocken-Diamant-Bohrkronen. Montieren Sie für Arbeiten mit Diamant-Bohrkronen immer den Handschutz (18).

Setzen Sie die Diamant-Bohrkrone nicht parallel auf das Werkstück auf. Tauchen Sie in das Werkstück schräg und in kreisenden Bewegungen ein. Damit erreichen Sie eine optimale Kühlung und eine längere Standzeit der Diamant-Bohrkrone.

Hinweis zur Statik

Schlitze in tragenden Wänden unterliegen länderspezifischen Festlegungen. Diese Vorschriften sind unbedingt einzuhalten. Ziehen Sie vor Arbeitsbeginn den verantwortlichen Statiker, Architekten oder die zuständige Bauleitung zurate.

Inbetriebnahme

Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typschild des Elektrowerkzeuges übereinstimmen.

Beim Betrieb des Elektrowerkzeuges an mobilen Stromerzeugern (Generatoren), die nicht über ausreichende Leistungsreserven bzw. über keine geeignete Spannungsregelung mit Anlaufstromverstärkung verfügen, kann es zu Leistungseinbußen oder untypischen Verhalten beim Einschalten kommen.

Bitte beachten Sie die Eignung des von Ihnen eingesetzten Stromerzeugers, insbesondere hinsichtlich Netzspannung und -frequenz.

Ein-/Ausschalten

Schalterausführung mit Arretierung

Zur Inbetriebnahme des Elektrowerkzeuges drücken Sie zuerst den Ein-/Ausschalter (2) ①, dann schieben Sie ihn nach vorn ②. Drücken Sie ihn anschließend und halten ihn gedrückt ③.

Zum Arretieren des gedrückten Ein-/Ausschalters (2) schieben Sie den Ein-/Ausschalter (2) weiter nach vorn 0.

Um das Elektrowerkzeug auszuschalten, lassen Sie den Ein-/Ausschalter (2) los bzw. wenn er arretiert ist, drücken Sie den Ein-/Ausschalter (2) kurz und lassen ihn dann los.

Schalterausführung ohne Arretierung

Zur Inbetriebnahme des Elektrowerkzeuges drücken Sie zuerst den Ein-/Ausschalter (2) ①, dann schieben Sie ihn nach vorn ②. Drücken Sie ihn anschließend und halten ihn gedrückt ③.

Um das Elektrowerkzeug auszuschalten, lassen Sie den Ein-/Ausschalter (2) los.

Überprüfen Sie die Schleifwerkzeuge vor dem Gebrauch. Das Schleifwerkzeug muss einwandfrei montiert sein und sich frei drehen können. Führen Sie einen Probelauf von mindestens 1 Minute ohne Belastung durch. Verwenden Sie keine beschädigten, unrunden oder vibrierenden Schleifwerkzeuge. Beschädigte Schleifwerkzeuge können zerbersten und Verletzungen verursachen.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten. Verwenden Sie bei extremen Einsatzbedingungen nach Möglichkeit immer eine Absauganlage. Blasen Sie die Lüftungsschlitze aus und schalten Sie einen Fehlerstromschutzschalter (PRCD) vor. Bei der Bearbeitung von Metallen kann sich leitfähiger Staub im Innern des Elektrowerkzeugs absetzen. Die Schutzisolierung des Elektrowerkzeugs kann beeinträchtigt werden.

Lagern und behandeln Sie das Zubehör sorgfältig.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge auszuführen, um Sicherheitsgefährdungen zu vermeiden.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail] Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Weitere Serviceadressen finden Sie unter:

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Bei unsachgemäßer Entsorgung können Elektro- und Elektronik-Altgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 m² sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe er

folgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

1. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung länger als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgeräts zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Abmessung länger als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

Sicherheit von Personen

Abbildungskomponenten

Schalterbetätigung ohne Sperre

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail] www.bosch-pt.cz

Weitere Serviceadressen finden Sie unter:

Kopfschutz tragen

Hinweis: Bei Geräten mit Kabel, die an das Stromnetz angeschlossen sind, muss der Service von qualifiziertem Fachpersonal durchgeführt werden. Wenden Sie sich an den Kundendienst.

Geräte mit Kabel

Vor dem Anschließen des Geräts an das Stromnetz muss die Spannung überprüft werden. Das Gerät (6) darf nur an eine Steckdose mit Schutzleiter (5) angeschlossen werden.

Das Gerät (6) darf nicht von Personen bedient werden, die nicht über die erforderlichen Kenntnisse verfügen.

Für den Betrieb vorgesehenes Gerät

Für den Betrieb vorgesehenes Gerät (7) oder Zubehör

224Kazak

KopFaHbIi KaMTaMaHbI (6) MoTHaXdAnFaH Kecyre apHaNFaH KaNTaMaMeH (8) 6ipre naJaDanaHbIbI3.

Tactbkeckenhe wahhbiH xetkinikti copbinybiH KaMTaMacbi3 etiH3.

Kopraftbki KaTama (7) cohbiMeH bipe tericteyre apHaIraH Kopraftbki KaTama (6) petiH de opHaTbina.

Kecyre aphanfahkanTama

Kecyre apHaHanfah KaTamaHb (8) aXapnayfapaHanfah KopFaHbIi KaTamaF (6) MOThaDaHb3 (A cypetIH KapaHb3): iNHTipeKTi kepi KaBipbHb3 (①). KaTamaHb (8) aXapnayfapaHaNaFah KopFaHbIi KaTamaF (6) KIRizhi3 (②). NHTipeKTi KopFaHbIi KaTamaF (6) KaTadaH MblkTan 6acbHb3 (③).

Bennektey yuH (B cypetIH KapaHbI3) nHtipeKTI kepi KaibpHbI3 (1). KaTAMaHbI (8) KopraHbI W KaTAMadaH (6) TaPTbI aNbHbI3 (2).

BaftaybIurap 6ap Kecyre apHanraH KopFaBki KaTama

BaftayoiBikTapbi6apKecyre aphaHfAOPFaHbI KANTaMa (24) axapnayfa apHaNFAH KopfAHII KaTAMMeh 6ipdeopHaTbna.

Baftayoi OikTapb6ap copfbkKaTamaFa (24) KapaMDb Bosch wHcOpfbuH hKanfayfa 0nad. On yin Copfbi Wnahli copy aanTepimeh copfbk KaTAmHbH apHaBki Kipic KeIte Ky6bpiHa XaNFaHb3.

Hyckay: copy Ke3iHde copfbl Wnahrideri Xhe KepekXapakTaftb wauHaH naJa 6onHan ykenic 3eKTPCTaTnKaIbK 3apRtB TydbpaB, naDaNahyBb 6yn 3apRtB cTaNkaIbK pa3prd petHe ce3yIMyMkiH (KopuHaH optFa Xane e3iHin fnsnoornaBk KaNbHa b6aNaHbICTb). Bosch KOMnHaHrcbXanBb 6oBbHwa ycaK WaHbXe HpyFak MaepnAnapDb copy ywiH aHTncTaTnKaIbK copfbl WnAhri (KepeK-Xapak) NaDalaHaYfKeHece6bepei.

Kon Koprafbiiwbl

Pe3eKe axapnay TepenKecimEn (19) Hemece ToctaraH TApI3di KbluWakNeH/KOHyCTbIK KbluWakNeH/ anMac 6ypfbInay KopoHkAcbImEN XyMbic ICTey yin AnpaBIM KOJ KopFaHbCbH (18) KINxypi3.

KoN KOpFaHbIcBn (18) KocbIMa TtTkAmeH (4)/(3) 6eKiTiHiz.

CtaHapTbIKocbIMwA TyTKa/dipin 6ackbiW KocbIMwa TyTKa

KocbIMua TytKaHbI (4)/(3) XyMbIC TaCinHe 6aInaHbICTbpeDyKTOp bactneriHn OH Hemece con XaFbHa 6ypan6ekitih3.

Der Elektrokran muss mit einem Schrägventil (4)/(3) ausgestattet sein. Wenn das Schrägventil (4)/(3) geschlossen ist, darf der Elektrokran nicht betrieben werden. Wenn das Schrägventil (4)/(3) geöffnet ist, müssen die Arbeiten durchgeführt werden.

Vibration

Der obere Teil des Schrägventils (3) kann je nach Bedarf mit einem Handrad oder einem anderen Betätigungselement ausgestattet werden.

Montage der Krane

Vor der Inbetriebnahme muss der Elektrokran an eine geerdete Steckdose angeschlossen werden. Prüf- und Schneidarbeiten dürfen nicht ohne Unterbrechung durchgeführt werden.

Zum Prüfen (17) und Einstellen der Krane müssen Sie die Schutzkappe (1) öffnen und die Schutzkappe schließen. Die Schutzkappe darf nur bei ausgeschaltetem Strom geschlossen werden. Danach kann der Elektrokran abgeschaltet werden.

Prüf- und Schneidarbeiten

Die Krane müssen vor der Montage überprüft werden. Der Durchmesser der Stange muss der Norm entsprechen. Federn oder andere Teile dürfen nicht beschädigt sein.

Die Aluminium-Schneidklinge muss so eingestellt sein, dass die Schneidkante der Aluminium-Schneidklinge der Schneidkante des Elektrokrans entspricht (siehe Markierung der Schneidkante am Gehäuse).

Die Montage ist in der Abbildung dargestellt.

Hinweis: Vor der Montage der Aluminium-Schneidklinge muss die Stange (9) und die Klemmschraube (13) oder die Klemmschraube (14) entfernt werden, um die Teile nicht zu beschädigen.

Zum Einstellen der Aluminium-Schneidklinge muss die Stange (9) mit der Einstellschraube (17) gelöst und die Klemmschraube (13) gedreht werden. Achten Sie darauf, dass die Klemmschraube (13) nicht zu fest angezogen wird, und drehen Sie sie mit zwei Fingern (siehe Abbildung).

SDS-clic"，Bet225)Drücken.

Der Kran muss in der richtigen Position aufgestellt und der Kran muss sicher befestigt werden. Der Kran muss vor dem Betrieb auf Beschädigungen und Verschleiß überprüft werden.

Die Stange (9) muss in der Mitte der Öffnung mit einer Mutter (Einstellschraube) positioniert werden. Wenn die Einstellschraube locker oder geschlossen ist, muss die Stange (9) entfernt und die Mutter nachgezogen werden.

KbIaam KbickbIraKa SDS-clic

KypanapdbnaaHanycb3xakpny KypanbH OHaayblicbpy yuH KBCbH raKaHbH (13) opHbHaTe3KbcBbHraKaHb (14) naDanaHyfa 60nabl.

KbIaM KbICbIa RaKaHbI (14) TeK caHbInay dHaMeTpI 22,2 MM KypaTbIH AxkapnaFbIH HeMece KeckiDnCKinepMeH HeMece Dnckini KbluakTapMeH 6ipre naDanahyFa 6onadbl.

By3bIMMaFaH MInC13 Te3 KbICBbI raiKaCbIH naJdaNaHbIHbI3 (14).

Bypan KOJDA KbIaDAM KbICy COMbHbHbIH Ka3bINFaH KafBI (14) aXapnay DnckicHe KepcETneyi He Ketki3iH3;6aftTama Hndekctik 6enrre (26) Kepcetyi Tnic cypetih KapaHbI3.

Akapnay uHHdeniH (1)6ekity yuH HnnHdneBdi 6ekity tyMecin 6acbHb3. Te3 KbiCkiu raKaHbI 6ekemdey uH h axkapny dNCKICIN Kyu caBn caTtinH 6afbltBMeh 6ypaHb3.

Dpybc6ekitireh,3akbimdmaFarah Te3 KBCBILIraKaHbICaKHaHbICaF TINIH 6BaftbHa Kapcb6pay apkblI Wblfapyfa 60anabl.

EkaaKaTbI 6ekmEnreH Te3 KbcKbIraKaHbI TicTeYiknE 6ypan anMaHb3, eki 6yHipNk Teciri 6apraKa KInIH naDanaHbHb3.

Taima kintin CypTe KepCetireHnei eki6yipnik Tecirimeh opHaTbHb3.

Kapamdbi Terictey Kypanbl

OcbHyckaynbKaTkaKofapbdaatanetinreHcapbK terictey KypalapbH naDanahya6onadbl.

NananaHbIaBnTericTey KypaIapabHbHpyKcTetiren aHaBIMnapCaHb [MHN]HEmeCe aHaJy KblIaMdbfbl [M/c] TMeHe 6epinre HKeTeeri MAnepen TeMeH 6oMMayb Kepek.

CoHbKTHerictey KpaIbHbI XaNCbIPMacbIHda KepcTeINRe pyKcat erinre aHaIbIMnap caHbIH Hemece aHany KbIndAmdbfBn CaKaTah3.

Makc. [MM] [MM] [°]
Db cda [MHH					-1] [M/c]
180	8	-	22,2	-	8500	80
230	8	-	22,2	-	6500	80
180	4,2	-	22,2	-	8500	80
230	4,2	-	22,2	-	6500	80
180	-	-	-	-	8500	80
230	-	-	-	-	6500	80

Makc. [MM] [MM] [°]
D b c d a [MHH					-1] [M/c]
b-d	100	27	-	M 14	-	8500	80
	125	30	-	M 14	-	6500	80
d	180	26	-	M 14	-	8500	80
D	180	20	-	22,2	-	8500	80

125--M14-850080

83--M14-850080

180 3.0 7 22.2 >0 8500 80

230 30 7 22.2 >0 6500 80

Korrosionsbeständige Materialien, Öle, Fette, Mineralien und Metalle können Materialien beschädigen. Bei Kontakt mit Haut oder Augen können sie Reizungen oder Verätzungen verursachen. Einige Materialien, wie Asbest und Asbestzement, gelten als krebserregend. Schutzausrüstung ist erforderlich.

Verwenden Sie das Material nur für den vorgesehenen Zweck. Bei Kontakt mit Haut oder Augen sofort abspülen. -P2 Schutzhandschuhe tragen.

Für Metallmaterialien sind spezielle Schutzhandschuhe erforderlich.

Kühlmittel kann Hautreizungen verursachen. Vermeiden Sie den Kontakt.

Reinigung

Vor elektrischen Arbeiten den Strom abschalten. Vor allen Arbeiten den Netzstecker ziehen. Bei Beschädigungen Vorsicht walten lassen, siehe „Statische Aufladung“. Bei Kontakt mit Wasser sofort trocknen.

226|Kasachisch

Bei hohen Temperaturen kann der elektrische Strom kurzzeitig abgeschaltet werden, um eine Pause von einigen Minuten zu ermöglichen. Schalten Sie den Strom nicht abrupt ab. Bei Überhitzung sofort abschalten.

Reinigungsanweisungen

Trockene Reinigung

Vor der Reinigung mit Druckluft müssen alle Abdeckungen und Schutzvorrichtungen (b) entfernt werden. Verwenden Sie keine scharfen Gegenstände zur Trockenreinigung. Bei der Trockenreinigung müssen die für den Schnitt vorgesehenen Schutzvorrichtungen (7) oder die für die Reinigung vorgesehenen Schutzvorrichtungen (6) zusammen mit der für den Schnitt vorgesehenen Schutzvorrichtung (8) montiert und gesichert werden.

Mit einem Winkel von 30° - 40° ist die Trockenreinigung am effektivsten. Verwenden Sie den elektrischen Winkelschleifer mit niedriger Drehzahl. Halten Sie das Werkstück fest, wechseln Sie die Richtung und vermeiden Sie Druck. Lassen Sie das Werkzeug während der Reinigung laufen und verwenden Sie die für den Schnitt vorgesehenen Schutzvorrichtungen (7) oder die für die Reinigung vorgesehenen Schutzvorrichtungen (6) zusammen mit der für den Schnitt vorgesehenen Schutzvorrichtung (8) gemäß den Anweisungen.

Kennyiw Tepi3aiaxapnafbiu dNckimeh yctihri 6etepdi axapnay

Kennyiu Tepi3di axkapnafbiu dnckimeh axkapny Ke3iHne apdaibim axkapnyra aphanfah Kopfahbii KaNTaMaHbI naDanaHaBHyb3 (6).

Kenniyiw Tepi3di axapnafbIw DnckimEn (kepek-jakap), cohmyen Katap denec 6eTepdi xhe npoDnBepDi de eHdeyre 6oana. Jennyiw Tepi3di axapnafbIw Dnckinep aTeTteri axapnafbIw DnckinepeMeh canbctbipfHaJa y3aFbpaK b3Met etedi, a3bpaK wbl nblfapabDi xHe TEmehipek axapnay temepatypacbHa He 6oana.

Akapnay tapenKecimeh yctinri bettepepi axkapnay

Pe3eHKe TericTey TepenKecimEn (19) KymbIcTap yuH apKaawan Kon KopraFbiuBn (18) KniH3.

Akapay Taepkeimeh axapay apeketih KophaHbI KaTAMacBOpbHdayfa 60nabl.

OpHaTy peti cypeTep 6ap 6eTe Kepcetiren.

DomanakraKaHbI(21)6ypan6ekitih3de,eki cahbnaynb KInTneH TApTbHb3.

TocFaH Tepi3di Kblwak/Dnckini Kblwak/KohyctbIK Kblwak

AkapnafbiKbIiwaKaTapMeH eHcyKe3InDe epaibm axkapayra apHaIraH Koprahki KaTamaHbI naDanaHbHb3 (6).ToctarH Tepi3i KblwakTapMeH/KOHyctbIK KbIiwaKaTAPMeH eHcypekeetih KoprahbiKanTamaCbI 0bpHdayfa6onabI. Toctafan Tepi3di Hemece KOHyctbIK KbIiwaKneH XyMbICTap 0TKi3Y WIn HOpdaBIM KON KopFaHbICbIH (18) MOHTaXDaHbI3. Dnckini KblwaakTapdbH MaKCHMaIbI pyKcat erinre onWeMepineH acbipraH XaFdaJa, Dnckini KblwaakTapdbH cbIMapbI KopraHbI KuTAmara TIn,cbHybMyMKIN.

Opnaty peti cypetep 6ap 6epekpcinreH.

M14 npek oimacbi 6ap toctaFAH tpi3di KblwakTbI/ KOHYCTBkblwAKTb/DnCKINI KblwAKTb, ON WnHHdNb HpeK omacbiHbH wetHderi axkapnay wnnHdeniH φnaheJimeh TbFb3 kHaHcAteBHa, axkapnay wnnHdeniHe 6ypan 6ekity KaKet. ToCTaFAH tpi3di KblwAKTb/KOHyCTBkBlwAKTb/ DnCKINI KblwAKTb Ahybip Tp3di KintneH 6ekmdeH3.

MeTanDbI Kecy

Metann MATEpHaNdApdb6aHbNbCTbPbINFaH KeckiU dNCKInepMeH HEmece anMac KeckiU dNCKInepMeH KcckEn Ke3e ApaBIM Kecyre aphanfAH KopraHbI KaTAmahbl (7) HEmece axkapnayra aphanfAH KopraHbI KaTAmahbl (6) MoHTaXdAnrFAH Kecyre aphanfAH KaTAmamem (8) 6ipre naDanaHbIb3. AkapnayFa aphanFaH KopraHbI KANTamaHbI (6) 6aNaNaHbIcTbPbINFaH KeckiU DNCKInepMeH Kecy XymbIcTapbI yWIn NauDanaHFaH Ke3e, DNCKInep cbIHFaH KaFdaJa, YWKBIn MeH 6eNueKTeP XHe DNCK 6eNikTepe TIOHInApTKaH KayNi TuBnDaJIbI.

KeckiDnCKImeH KeckHeDe bipkeIki, MaTepnaI yuIn Dypbc 6epinien He Mybic icTeH3. KeckiDnCKire KbcbIM TycipMeH3, OHBe HKeITneH3 XaHe WaKaMaHaB3. Bynipnk KbcbIMMeH aHaHaFaHda Kecki DnckHi ToKtaNaHb3.

Der Netzstecker muss an eine ordnungsgemäß geerdete Steckdose angeschlossen werden. Bei nicht ordnungsgemäßer Erdung kann es zu Stromschlägen kommen.

Profilierte Trennscheiben müssen so verwendet werden, dass sie nicht mit der niedrigsten Drehzahl beginnen.

Teil Schneiden

Teil Materialien: Es gibt Sägeblätter, die für das Schneiden von Stahlbeton oder Stahl mit Diamant-Trennscheiben geeignet sind, sowie Schutzhauben (24), Schutzhauben für das Schneiden (7) oder Schutzhauben für das Schleifen (6), die zusammen mit der für das Schneiden vorgesehenen Haube (8) montiert werden.

Teil: Bevor Sie mit dem Schneiden beginnen, stellen Sie sicher, dass die Schutzhaube richtig montiert ist. Dieses Elektrowerkzeug ist für das Schneiden von Metall oder das Trennen von Metall ausgelegt. Die für das Schneiden vorgesehene Schutzhaube (7), die für das Schleifen vorgesehene Schutzhaube (6) und die für das Schleifen vorgesehene Schutzhaube (6) müssen zusammen mit der für das Schleifen vorgesehenen Haube (8) montiert werden, um sicherzustellen, dass die Schutzhaube und die Schleifmittel ordnungsgemäß verwendet werden. Es ist möglich, die Schutzhaube zu entfernen, um die Elektrowerkzeug zu reinigen, aber sie muss vor der Verwendung wieder angebracht werden.

Teil: Für das Schneiden mit Diamant-Trennscheiben

Um die Schutzhaube (24) zu montieren, muss die Schutzhaube zuerst entfernt werden. Bosch Schutzhauben sind ausgestattet.

Schalten Sie das Elektrowerkzeug aus und ziehen Sie den Netzstecker, bevor Sie die Schutzhaube montieren. Das Elektrowerkzeug muss vor dem Kontakt mit Materialien geschützt werden.

Beim Schneiden können harte Materialien wie Beton, Ziegel oder Fliesen die Diamant-Trennscheibe beschädigen und zum Stillstand bringen. Die Diamant-Trennscheibe muss vor der Verwendung überprüft werden.

Verwenden Sie die Diamant-Trennscheibe nicht, wenn sie beschädigt ist, und ersetzen Sie sie sofort, wenn sie Risse oder andere Schäden aufweist.

Die Schutzhaube muss vor der Verwendung auf Beschädigungen überprüft werden. Sie darf nicht verwendet werden, wenn sie beschädigt ist, da sie sonst beim Schneiden brechen kann.

Plastikschneiden

Für das Schneiden von Kunststoffmaterialien mit Komposit-Trennscheiben müssen die für das Schneiden vorgesehene Schutzhaube (7) oder die für das Schleifen vorgesehene Schutzhaube (6) zusammen mit der für das Schneiden vorgesehenen Haube (8) montiert werden.

Arbeiten mit Diamantbohrkronen

Montieren Sie die Diamantbohrkrone. Um mit Diamantbohrkronen zu arbeiten, muss die Schutzhaube (18) montiert werden.

Dieses Gerät ist gemäß der entsprechenden Norm konstruiert. Das Gerät ist gemäß der entsprechenden Norm gebaut. Dieses Gerät ist gemäß der entsprechenden Norm gebaut.

Die Verwendung des Geräts ist ohne entsprechende Kenntnisse nicht zulässig.

Artikelnummer der Maschine

Die angegebenen Teile entsprechen den geltenden Normen. Diese Normen müssen eingehalten werden. Bei Nichtbeachtung kann die Maschine beschädigt werden, und es besteht Verletzungsgefahr.

Entsorgung

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.ro

Weitere Adressen der Service-Einheiten sind verfügbar unter:

E-Mail: [e-mail]

www.bosch.hr

Weitere Service-Adressen finden Sie unter:
