Produkttype	Professionel vinkelsliber
Mærke	Bosch
Model	GWS 22230 P Professional
Nominel optagen effekt	2000 W
Tomgangshastighed	6500 o/min
Maks. skivediameter	230 mm
Gevind på drivspindel	M14
Maks. gevindlængde	25 mm
Vægt (uden tilbehør)	5,4 - 8,8 kg
Forsyning	230 V ~, 50/60 Hz
Beskyttelsesklasse	/II (dobbelt isolering)
Genstartssikring	Ja
Blød start	Ja
Hovedfunktioner	Slibning, skæring, børstning, polering
Medfølgende tilbehør	Ekstra håndtag (standard og antivibration), beskyttelsesafskærmning (slibning og skæring), speciel skæreafskærmning, nålepindnøgle, SDS-clip lynspændemøtrik
Lydtryksniveau	96 dB(A)
Lydeffektniveau	104 dB(A)
Vibrationer (afgratning)	5,2 m/s² (K=1,5 m/s²)
Vedligeholdelse og rengøring	Tag stikket ud før rengøring. Rengør ventilationsåbninger med trykluft. Brug en støvsuger under ekstreme forhold.
Eftersalgsservice	Bosch kundeservice: 0970821226 (Frankrig), [e-mail]

Ofte stillede spørgsmål - GWS 22230 P Professional BOSCH

Hvordan skifter jeg skiven på vinkelsliberen?

Tag stikket ud af værktøjet. Tryk på spindellåseknappen (1) for at låse spindelen. Brug nålepindnøglen (15) til at løsne spændemøtrikken (13) eller (14). Udskift skiven, og spænd derefter møtrikken ved at dreje skiven fast med uret.

Hvilken beskyttelsesafskærmning skal bruges til skæring?

Til skæring skal du altid bruge den specielle skærebeskyttelsesafskærmning (7) eller den specielle slibebeskyttelsesafskærmning (6) med den specielle skæreafskærmning (8). Brug aldrig slibeafskærmningen alene til skæring.

Hvordan undgår jeg tilbageslag på vinkelsliberen?

Hold værktøjet fast med begge hænder, brug ekstrahåndtaget, og undgå at klemme skiven. Arbejd i modretning (ikke medløb) og tving ikke skæringen.

Hvad gør jeg ved strømafbrydelse?

Værktøjet er udstyret med genstartssikring. For at tænde det igen skal du sætte kontakten i slukket position og derefter starte normalt.

Hvordan bruger jeg SDS-clip lynspændemøtrikken?

Lynspændemøtrikken (14) gør det muligt at skifte skiven uden nøgle. Skru den på i hånden ved at dreje skiven med uret. For at løsne den skal du dreje hjulet i hånden. Brug aldrig en tang.

Kan jeg bruge vinkelsliberen til slibning?

Ja, med en gummibackingskive (19) og et slibeblad (20). Monter altid håndbeskytteren (18) og brug den passende beskyttelsesafskærmning.

Hvordan rengør jeg værktøjet efter brug?

Tag stikket ud. Rengør ventilationsåbningerne med trykluft. Under ekstreme forhold (metaller) skal du bruge en støvsuger og en fejlstrømsafbryder (PRCD).

Hvilket tilbehør er kompatibelt med M14 spindlen?

Alt tilbehør med M14 gevind: slibeskiver, skæreskiver, stålbørster, diamantbor, osv. Overhold maksimale dimensioner (230 mm i diameter).

Hvordan reducerer jeg vibrationer under arbejdet?

Brug det medfølgende antivibrations ekstrahåndtag (3). Hold dine hænder varme og tag pauser. De målte vibrationer er 5,2 m/s² for afgratning.

Hvor finder jeg reservedele?

Se Bosch Professionals hjemmeside (www.bosch-pt.com) for eksploderet tegninger og bestil online. Kontakt Bosch kundeservice på 0970821226 (Frankrig) eller via e-mail.

BRUGSANVISNING GWS 22230 P Professional BOSCH

Sikkerhedsinstrukser

Generelle sikkerhedsanvisninger for el-værktøj

ADVARSEL

Læs alle sikkerhedsadvarsler og alle anvisninger. Manglende overholdelse af advarslerne og anvisningerne nedenfor kan medføre elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Betegnelsen "el-værktøj" i advarslerne refererer til dit (ledningsforbundne) el-værktøj tilsluttet lysnettet eller til batteridrevet (ledningsfrit) el-værktøj.

Sikkerhed på arbejdspladsen

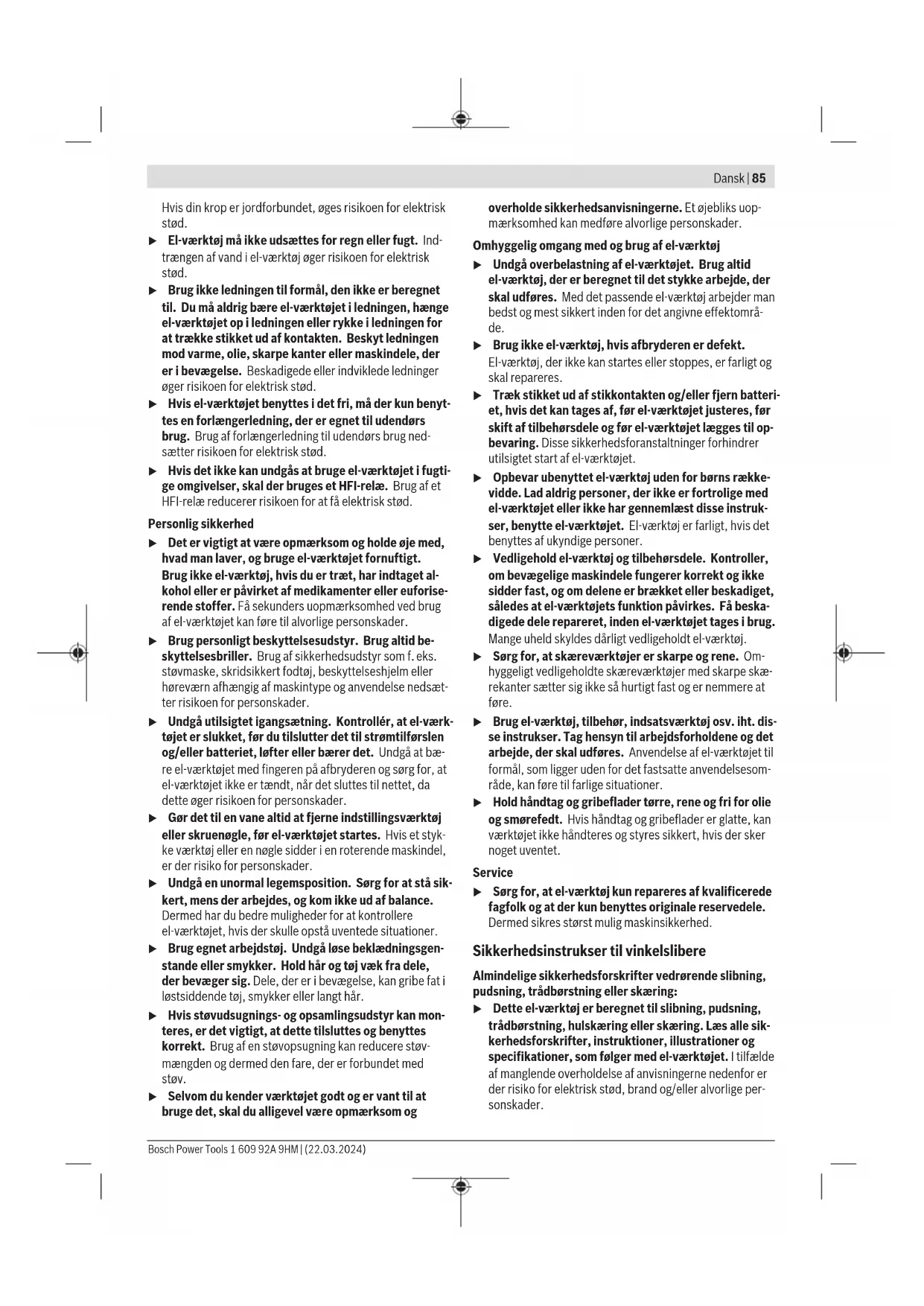

Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder kan medføre ulykker. Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

• El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe.

Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.

• Il-gezogene und nichtgezogene Sachanlagen
• Il-gezogene und nichtgezogene Sachanlagen
• Brug seks ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

Det er vigtigt at være opmærksom og holde øje med, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke el-værktøjet, hvis du er træt, har indtaget alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Et øjebliks uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. Undgå utilsigtet igangsætning. Kontroller, at el-værktøjet er slukket, før du tilslutter det til strømforsyningen og/eller batteriet, eller før du bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen, og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. Fjern altid indstillingsværktøj eller skruenøgle, før el-værktøjet startes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. Undgå en unormal kropsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv. Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom

overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.

Omhyggelig omgang med og brug af el-værktøj

Undgå overbelastning af el-værktøj. Brug altid el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde. Brug ikke el-værktøj, hvis afbryderen er defekt. El-værktøj, der ikke kan startes eller stoppes, er farligt og skal repareres. Træk stikket ud af stikkontakten og/eller fjern batteriet, hvis det kan tages af, før el-værktøjet justeres, før skift af tilbehørsdele og før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøj. Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instrukser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer. ▶ Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt el-værktøj. Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. ▶ Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer. Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.

Service

Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedsinstrukser til vinkelslibere

Almindelige sikkerhedsforskrifter vedrørende slibning, pudsning, trådbørstning eller skæring:

Dette el-værktøj er beregnet til slibning, pudsning, trådbørstning, hulskæring eller skæring. Læs alle sikkerhedsforskrifter, instruktioner, illustrationer og specifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Arbejde som polering må kun udføres med dette elværktøj. Hvis elværktøjet bruges til arbejde, det ikke er beregnet til, kan der opstå farlige situationer med risiko for personskade. Foretag ændringer af elværktøjet, så det kan bruges til andre formål, end det specifikt er designet til, eller i modstrid med producentens anvisninger. Sådanne ændringer kan resultere i, at du mister kontrollen over værktøjet med alvorlige kvæstelser til følge. - Brug kun tilbehør, der er specifikt designet til opgaven og anbefalet af producenten af værktøjet. Blot fordi tilbehøret kan sættes på elværktøjet, er det ikke nødvendigvis sikkert at bruge det. Tilbehørets mærkehastighed skal minimum svare til den maks. hastighed, der er angivet på elværktøjet. Tilbehør, der anvendes ved en højere hastighed end mærkehastigheden, kan gå i stykker og slynges af værktøjet. Tilbehørets udvendige diameter og tykkelse skal være inden for elværktøjets mærkekapacitet. Tilbehør i forkert størrelse kan ikke beskyttes og styres korrekt. Målene af det tilbehør, der monteres, skal passe til det udstyr, der er monteret på elværktøjet. Hvis tilbehøret ikke passer til elværktøjets monteringsdele, kører elværktøjet ikke afbalanceret, og det vil vibrere meget med risiko for, at du mister kontrollen.

Brug ikke beskadiget tilbehør. Inden brug skal tilbehør som slibeskiver altid kontrolleres for splintring og revner, bagskiver skal kontrolleres for revner, flanger og slitage, og stålborster skal kontrolleres for løse eller knækkede tråde. Hvis elværktøjet eller tilbehøret tabes, skal det efterses for skader, eller der skal monteres ubeskadiget tilbehør. Når tilbehøret er efterset og monteret, skal elværktøjet køre med maksimal hastighed uden belastning i et minut. Du og eventuelle andre personer til stede må ikke stå i det roterende tilbehørs bane. Beskadiget tilbehør vil normalt gå i stykker under testen. Brug personlige værnemidler. Afhængig af opgaven bæres visir eller lukkede eller åbne beskyttelsesbriller. Hvis det er relevant, bæres støvmaske, høreværn, handsker og værkstedsforklæde, som kan stoppe mindre slibekorn eller fragmenter af arbejdsemnet. Øjenværn skal kunne stoppe flyvende materiale, der genereres under forskellige arbejdsopgaver. Støvmasken eller åndedrætsværnet skal kunne filtrere de partikler, der genereres under arbejdet. Langvarig udsættelse for kraftig støj kan medføre nedsat hørelse. Andre personer på stedet skal stå på sikker afstand af arbejdsområdet. Alle, der befinder sig inden for arbejdsområdet, skal bære personlige værnemidler. Fragmenter af arbejdsemner eller defekt tilbehør kan blive kastet ud og forårsage skader, også på afstand af arbejdsområdet. Hold kun fast om elværktøjets isolerede gribeflader, når du udfører arbejde, hvor skæretilbehøret kan komme i kontakt med skjulte kabler eller værktøjets egen ledning. Hvis skæretilbehøret kommer i kontakt

med en "strømførende" ledning, kan blottede metaldele på el-værktøjet blive "strømførende", og der er risiko for elektrisk stød for brugeren.

▶ Kablet skal placeres, så det ikke berører det roterende tilbehør. Hvis du mister kontrollen, kan kablet blive skåret over eller skadet, og du risikerer, at din hånd bliver trukket ind i det roterende tilbehør. Du må først lægge el-værktøjet fra dig, når tilbehøret er stoppet helt. Det roterende tilbehør kan gribe fat i underlaget, så du mister kontrollen over el-værktøjet. El-værktøjet må ikke bæres, mens du bærer det ned langs siden. Utilisigtet kontakt med det roterende tilbehør kan medføre, at værktøjet får fat i dit tøj, så tilbehøret trækkes ind til kroppen. El-værktøjets udluftningshuller skal rengøres jævnligt. Motorens blæser trækker støv ind i huset, og ophobning af større mængder metal kan udgøre en elektrisk risiko. El-værktøjet må ikke bruges i nærheden af brændbare materialer. Gnister kan antænde disse materialer. Brug ikke vand eller andre kølevæsker. Brug af vand eller andre kølevæsker kan medføre dødsfald eller skader som følge af elektrisk stød.

Advarsler vedrørende tilbageslag og lignende:

Tilbageslag er en pludselig reaktion, der sker, når en roterende skive, bagskive, børste eller andet tilbehør kommer i klemme eller kører fast. Når det roterende tilbehør kommer i klemme eller kører fast, standser det pludseligt, hvilket tvinger el-værktøjet, som ikke er under kontrol, i modsat retning af tilbehørets rotationsretning på det punkt, hvor tilbehøret sidder fast.

Hvis eksempelvis en slibeskive kommer i klemme eller kører fast i arbejdsemnet, kan kanten af den skive, der går ind i klemmepunktet, grave sig ind i materialets overflade, så skiven kører eller springer ud. Skiven kan springe enten mod eller væk fra brugeren afhængig af skivens rotationsretning på det tidspunkt, den kommer i klemme. Slibeskiven kan også knække under disse forhold.

Tilbageslag skyldes forkert brug af el-værktøjet og/eller forkerte arbejdsprocedurer eller arbejdsbetingelser og kan undgås ved at træffe de relevante forholdsregler, som er angivet nedenfor.

Hold godt fast i el-værktøjet med begge hænder, og placer krop og arme, så du kan holde igen, hvis der sker tilbageslag. Hvis der medfølger et ekstra håndtag, skal det altid anvendes, så du opnår maksimal kontrol over tilbageslag eller momentreaktion under start. Brugeren kan kontrollere momentreaktioner og tilbageslag, hvis de relevante forholdsregler træffes. ▶ Placer aldrig hånden tæt på det roterende tilbehør. Tilbehøret kan slå tilbage over din hånd. ▶ Placer ikke kroppen i det område, el-værktøjet vil bevæge sig i, hvis der sker tilbageslag. Tilbageslag vil kaste værktøjet i modsat retning i forhold til skivens bevægelsesretning på det tidspunkt, den kører fast.

Udvis særlig forsigtighed ved arbejde på hjørner, skarpe kanter osv. Undgå hoppende bevægelser, og undgå, at tilbehøret sætter sig fast. Hjørner, skarpe kanter og hoppende bevægelser giver øget risiko for, at tilbehøret sætter sig fast med tab af kontrol eller tilbageslag til følge. Undlad at montere savkæder, klinger til træskæring, segmentdiamantskiver med perifer deling på mere end 10 mm eller savklinger med tanddeling. Denne type klinger medfører ofte tilbageslag og tab af kontrollen over værktøjet.

▶ Brug kun skiver af en type, der er angivet for dit el-værktøj, og den skærm, der er specifikt designet til den valgte skive. Skiver, som el-værktøjet ikke er beregnet til, kan ikke afskærmes korrekt, og det er ikke sikkert at bruge dem. ▶ Slibefladen på skiver med fordybning i midten skal monteres under beskyttelseskantens plan. En forkert monteret skive, som stikker ud over beskyttelseskantens plan, kan ikke beskyttes korrekt. - Skærmen skal fastgøres forsvarligt til el-værktøjet og placeres, så den beskytter optimalt, dvs. så en så lille del af skiven som muligt er blottet mod brugeren. Skærmen bidrager til at beskytte brugeren mod skivefragmenter, utilsigtet kontakt med skiven og gnister, der kan antænde tøj. Skiverne må kun bruges til de opgaver, de er anbefalet til. Eksempel: Siden af en skæreskive må ikke bruges til slibning. Slibende skæreskiver er beregnet til perifer slibning. Hvis disse skiver påføres kraft i sideretningen, kan de splintre. - Brug altid intakte skiveflanger i den rigtige størrelse og form til den valgte skive. Korrekte skiveflanger støtter skiven, så risikoen for, at skiven knækker, reduceres. Flanger til skæreskiver kan være forskellige fra flanger til slibeskiver. - Brug ikke slidte skiver fra større el-værktøj. Skiver, der er beregnet til større el-værktøj, er ikke velegnede til den høje hastighed, mindre værktøj kører med, og kan sprænges. Når du bruger skiver, som kan anvendes til flere formål, skal du altid bruge den skærm, der passer til det arbejde, du skal udføre. Hvis du anvender en forkert skærm, opnår du ikke den korrekte beskyttelse, hvilket kan føre til alvorlige kvæstelser.

Yderligere sikkerhedsadvarsler specifikt for slibende skærearbejde:

▷ Skæreskiven må ikke udsættes for kraftigt tryk. Forsøg ikke at skære dybere, end skiven er beregnet til. Hvis skiven presses hårdt, øges belastningen og risikoen for, at skiven vrides eller sidder fast i snittet, at der sker tilbageslag, eller at skiven knækker. Placer ikke kroppen på linje med og bag ved den roterende skive. Når skiven roterer væk fra kroppen på ar

bejdspunktet, kan tilbageslag kaste skiven og el-værktøjet direkte mod dig.

Når skiven sidder fast, eller arbejdet afbrydes, uanset hvad årsagen hertil er, skal el-værktøjet slukkes og holdes stille, til skiven er stoppet helt. Forsøg aldrig at fjerne skæreskiven fra snittet, mens skiven er i bevægelse, da dette kan medføre tilbageslag. Undersøg og afhjælp årsagen til, at skiven sidder fast. Start ikke med skiven i arbejdsemnet. Lad skiven komme op på fuld hastighed, og før den derefter forsigtigt ned i snittet igen. Skiven kan sidde fast, køre op eller slå tilbage, hvis el-værktøjet startes igen i arbejdsemnet. Paneler eller store arbejdsemner bør støttes for at minimere risikoen for, at skiven kommer i klemme, og der sker tilbageslag. Store arbejdsemner har en tendens til at synke ned under deres egen vægt. Der skal placeres støtter under arbejdsemnet tæt på skærelinjen og tæt på arbejdsemnets kant på begge sider af skiven. Vær ekstra forsigtigt, når der skæres lommer i eksisterende vægge eller andre områder, hvor du ikke kan se bagsiden af emnet. Skiven kan ramme gas- eller vandrør, ledninger eller objekter, der kan medføre tilbageslag. Forsøg ikke at lave kurvesnit. Hvis skiven presses hårdt, øges belastningen og risikoen for, at skiven vrides eller sidder fast i snittet, at der sker tilbageslag, eller at skiven knækker, hvilket kan føre til alvorlige kvæstelser.

Specifikke sikkerhedsforskrifter vedrørende pudsning:

▸ Brug slibepapir i korrekt størrelse. Følg producentens anbefalinger ved valg af sandpapir. Større stykker sandpapir, der stikker for langt ud over puden, giver risiko for snitskader og kan medføre, at skiven sidder fast eller rives i stykker, eller at der sker tilbageslag.

Vær opmærksom på, at børsten mister tråde, også under almindelig brug. Undgå at overbelaste trådene ved at påføre for stort tryk på børsten. Ståltrådene kan nemt gennembryde lette tekstiler og/eller hud. Hvis brug af skærm anbefales under stålbørstning, må trådskiven eller stålbørsten ikke komme i kontakt med skærmen. Trådskivens eller stålbørstens diameter kan udvide sig som følge af arbejdsbelastningen og centrifugalkraften.

Ekstra sikkerhedsanvisninger

Brug sikkerhedsbriller.

Beskyttelsesskærmen må ikke bruges til skæring. Med en egnet forsats kan beskyttelsesskærmen bruges til skæring.

Hold godt fast om el-værktøjet med begge hænder under arbejdet, og sørg for, at du står sikkert. El-værktøjet føres mere sikkert med to hænder.

Ved indsatsværktøj med indvendigt gevind som børster og diamantborekroner skal du være opmærksom på slibespindlens maksimale gevindlængde. Spindelenden må ikke berøre bunden af indsatsværktøjet. Anvend egnede søgeinstrumenter til at finde skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød. Lad ikke slibe- og skæreskiverne køle af. Skiverne bliver meget varme under arbejdet. Lås start-stop-kontakten op, og stil den på stop, når strømforsyningen afbrydes (f.eks. som følge af strømsvigt eller hvis netstikket trækkes ud). Derved forhindres en ukontrolleret genstart. Fastgør emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden. Opbevar indsatsværktøjerne indendørs på et tørt og frostfrit sted med jævn temperatur. Fjern indsatsværktøjerne, før du transporterer elværktøjet. På den måde undgår du skader. Skære- og slibeskiver i komposit har en udløbsdato, hvorefter de ikke længere må anvendes.

Læs alle sikkerhedsinstrukser og anvisninger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.

Beregnet anvendelse

El-værktøjet er beregnet til at gennemskære og børste metal, sten og plast samt til at skrubbe metal og bore i stenmaterialer med diamantborekroner uden brug af vand. Sørg for at anvende den korrekte beskyttelsesskærm (se "Brug", side 92).

Sørg for tilstrækkelig støvopsugning, når der skæres i sten. Med godkendte slibeværktøjer kan el-værktøjet anvendes til sandpapirslibning.

El-værktøjet må ikke anvendes til at slibe stenmaterialer med diamantslibeskiver, slibe metal og sten med kopskiver eller til at bearbejde kompositmaterialer.

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

(1) Spindellåseknap (2) Tænd/sluk-knap (3) Vibrationsdæmpende ekstrahåndtag (isoleret grebsflade) ^a) (4) Standard-ekstrahåndtag (isoleret grebsflade) ^a) (5) Låseskrue til beskyttelsesskærm (6) Beskyttelsesskærm til slibning (7) Beskyttelsesskærm til skæring (8) Afdækning til skæring (9) Holdeflange med O-ring (10) Slideshow (11) Skæreskive (12) Diamantskæreskive (13) Spændemøtrik (14) Lynspændemøtrik SDS-e.li.c (15) Tapnøgle til spændemøtrik (16) Håndgreb (isoleret grebsflade) (17) Slibespindel (18) Håndbeskyttelse (19) Gummislibetallerken (20) Slideblad (21) Rundmøtrik (22) Kopbørste (23) Gaffelnøgle (24) Udsugningsskærm til skæring med føringsslæde ^a) (25) Diamantborekrone

a) Dette tilbehør medfølger ikke som standard.

Tekniske data

Vinkelsliber GWS 20-230 P GWS 20-230 J 3601 HC1 1.. 3601 HC1 3..

Varenummer		3 601 HC1 1.. 3 601 HC1 3..
Nominal optagen effekt W 2000 2000
Nominelt omdrejningstal, ubelastet*)		o/min 6500 6500
Maks. slibeskived diameter/gummislibeskived diameter mm 230 230
Slibespindelgevind M 14 M 14
Maks. gevindlengde af slibespindel mm 25 25
Genstartsbeskyttelse - ●

Vinkelsliber GWS 20-230 P GWS 20-230 J

Båd opstart - ●
Vægt(B/C)	kg 5,4-8,8 5,4-8,8
Kapslingsklasse	☐/II /II ☐

A) Nominelt omdrejningstal ubelastet iht. EN IEC 62841-2-3 til valg af passende indsatsværktøj. Det faktiske omdrejningstal uden belastning må ikke overskride det nominelle omdrejningstal uden belastning og er derfor lavere. B) Afhængigt af den anvendte beskyttelsesskærm ((7), (6), (8)), af det anvendte ekstrahåndtag ((4), (3)) og den anvendte udsugningsskærm (24). C) Vægt uden nettilstunningskabel og uden netstik.

Angivelserne gælder for en nominel spænding [U] på 230 V. Ved afvigende spændinger og i landespecifikke udførelser kan disse angivelser variere.

Apparatet opfylder kravene i IEC 61000-3-11 og er underlagt regler om betinget tilslutning. Apparatet kan føre til lejlighedsvise spændingsudsving under ugunstige strømforhold. Apparatets impedans er indstillet til Z_actual = 0,18Ω. Brugeren skal sikre, at det tilslutningssted, med impedansen Z_max, hvor apparatet skal tilsluttes, opfylder impedanskravene: Z_actual ≥ Z_max. Hvis Z_max ikke kendes, skal du bestemme Z_max sammen med netleverandøren eller forsyningsmyndighederne.

Værdierne kan variere afhængigt af produktet samt anvendelses- og miljøbetingelserne. Du kan finde flere oplysninger under www.bosch-professional.com/wac.

Vinkelsliber GWS 22-180 P		GWS 22-230 P		GWS 22-180 J		GWS 22-230 J
		GWS 2200	GWS 2200	GWS 2200	GWS 2200	GWS 2200	GWS 2200
Varenummer		3601 HC0 1.. 3601 HC1 1.. 3601 HC0 3.. 3601 HC1 3..
Nominal optagen effekt W 2200 2200 2200 2200
Nominelt omdrejningstal, ubelastetA)	o/min 8500 6500 8500 6500
Maks. slabskived diameter/gummisli-beskived diameter	mm 180 230 180 230
Slibespindelgevind M 14 M 14 M 14 M 14
Maks. gevindlaengde af slabspindel mm 25 25 25 25
Genstartsbeskyttelse -	- • ●
Bød opstart		-	- • ●
Vægt(B)C)	kg 5,2-7,8 5,4-8,8 5,2-7,8 5,4-8,8
Kapslingsklasse		[ ] / [ ] / [ ] / [ ]	[ ]	[ ]	[ ]	[ ]	[ ]

A) Nominelt omdrejningstal ubelastet iht. EN IEC 62841-2-3 til valg af passende indsatsværktøj. Det faktiske tomgangsomdrejningstal er lavere. B) Afhængigt af den anvendte beskyttelsesskærm ((7), (6), (8)), af det anvendte ekstrahåndtag ((4), (3)) og den anvendte udsugningsskærm (24). C) Vægt uden nettilstunningskabel og uden netstik.

Angivelserne gælder for en nominel spænding [U] på 230 V. Ved afvigende spændinger og i landespecifikke udførelser kan disse angivelser variere.

Apparatet opfylder kravene i IEC 61000-3-11 og er underlagt regler om betinget tilslutning. Apparatet kan føre til lejlighedsvise spændingsudsving under ugunstige strømforhold. Apparatets impedans er indstillet til Z_actual = 0,18Ω. Brugeren skal sikre, at det tilslutningssted, med impedansen Z_max, hvor apparatet skal tilsluttes, opfylder impedanskravene: Z_actual≥ Z_max. Hvis Z_max ikke kendes, skal du bestemme Z_max sammen med netleverandøren eller forsyningsmyndighederne.

Værdierne kan variere afhængigt af produktet samt anvendelses- og miljøbetingelserne. Du kan finde flere oplysninger under www.bosch-professional.com/wac.

Støj-/vibrationsinformation

Støjemissionsvurdering iht. EN IEC 62841-2-3.

El-værktøjets A-vægtede støjniveau er typisk: Lydtrykniveau 96 dB(A); Lydeffektniveau 104 dB(A). Usikkerhed K = 3 dB.

Brug høreværn!

90|Dansk

Vibrationer samlet værdi a, (vektorsum af tre retninger) og usikkerhed K fundet iht. EN IEC 62841-2-3:

Overfladeslibning (skrubbebearbejdning):

a_n = 5,2 m/s², K = 1,5 m/s²,

Slibning af tynde metalplader og andre letvibrerende materialer med store flader kan føre til en forøgelse af støjemissionsværdien med op til 15 dB. Støjemissionerne kan reduceres ved at anvende egnede dæmpningsmåtter. Der skal tages højde for den forhøjede støjemission ved vurderingen af risikoen ved støjudsættelsen samt ved valg af egnet høreværn.

Det svingnings- og støjemissionsniveau, der fremgår af anvisningerne, er målt i henhold til en standardiseret målemetode og kan anvendes til sammenligning af elværktøj med hinanden. De er også egnede til en foreløbig vurdering af svingnings- og støjemissionen.

Det angivne svingnings- og støjemissionsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingnings- og støjemissionsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingnings- og støjemissionen i hele arbejdstidsrummet.

Til en nøjagtig vurdering af svingnings- og støjemissionen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke er i brug. Dette kan føre til en betydelig reduktion af svingnings- og støjemissionsniveauet i hele arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.

Genstartsbeskyttelse

(GWS 20-230 J/GWS 22-180 J/GWS 22-230 J/GWS 2200 (3601 HC0 3../3601 HC1 3..))

Genstartsbeskyttelsen forhindrer en ukontrolleret start af el-værktøjet efter afbrydelse af strømtilførslen.

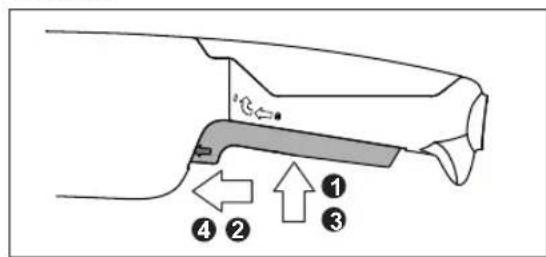

For igen at tænde skal du sætte tænd/sluk-kontakten (2) i frakoblet position og tænde el-værktøjet igen.

Softstart

Den elektroniske bløde opstart af el-værktøjet begrænser omdrejningstallet ved opstart og forebygger ryk.

Bemærk! Hvis el-værktøjet starter med fuldt omdrejningstal, har funktionen til blød opstart og genstartsbeskyttelse svigtet. Send straks el-værktøjet til et autoriseret værksted (adresser fremgår af afsnittet «Kundeservice og anvendelsesrådgivning»).

Montering

▸ Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.

Montering af beskyttelsesanordning

Bemærk: Efter brud på slibeskiven under arbejdet eller beskadigelse af holdeanordningerne på beskyttelseskappen/el-værktøjet skal el-værktøjet omgående sendes til et autoriseret værksted, adresser se afsnittet "Kundeservice og anvendelsesrådgivning".

Indstil beskyttelsesskærmen (6), så betjeningspersonen ikke udsættes for gnistregn.

Beskyttelsesskærm til skæring

Brug altid beskyttelsesskærmen til skæring ved skærearbejde (7) eller beskyttelsesskærmen til slibning (6) med den monterede afdækning til skæring (8). Sørg for tilstrækkelig støvopsugning, når der skæres i sten.

Beskyttelsesskærmen til skæring (7) monteres på samme måde som beskyttelsesskærmen til slibning (6).

Afdækning til skæring

Monter afdækningen til skæring (8) på beskyttelsesskærmen til slibning (6) (se billedet A): Sving holdebøjlen tilbage (1). Sæt afdækningen (8) på beskyttelsesskærmen til slibning (6) (2). Tryk håndtaget fast på beskyttelsesskærmen (6) (3).

Ved afmontering (se billedet B) skal du svinge håndtaget tilbage (①). Træk afdækningen (8) af beskyttelsesskærmen (6) (②).

Udsugningsskærm til skæring med føringsslæde

Udsugningsskærm til skæring med føringsslæde (24) monteres ligesom beskyttelsesskærmen til slibning.

Udsugningsskærmen med føringsslidser (24) kan forbindes med en egnet Bosch-støvsuger. Sæt i den forbindelse sugeslangen med udsugningsadapteren ind i holdestudserne på udsugningsskærmen.

Bemærk! Friktion forårsaget af støvet i sugeslangen og i tilbehøret under sugning skaber en elektrostatisk ladning, som brugeren kan opfatte som en statisk udladning (afhængigt af miljøfaktorer og brugerens fysiologiske tilstand). Bosch anbefaler generelt at anvende antistatiske sugeslanger (tilbehør) til opsugning af fint støv og tørre materialer.

Håndbeskyttelse

Ved arbejde med gummislibeskiven (19) eller med kopbørste/konusbørste/diamant-borekrone skal du altid montere håndbeskyttelsen (18).

Fastgør håndbeskyttelsen (18) med ekstrahåndtaget (4)/(3).

Standardekstrahåndtag/vibrationsdæmpende ekstrahåndtag

Skru ekstrahåndtaget (4)/(3) ind i gearhovedet på højre eller venstre side, afhængigt af hvilket arbejde der skal udføres.

Brug kun dit el-værktøj med ekstrahåndtaget (4)/(3). Brug ikke el-værktøjet, hvis ekstrahåndtaget (4)/(3) er beskadiget. Foretag ingen ændringer på ekstrahåndtaget (4)/(3).

Vibration Control

Det vibrationsdæmpende ekstrahåndtag (3) giver vibrationssvagt og dermed behageligt og sikkert arbejde.

Montering af slibeværktøj

Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. Rør ikke ved slibe- og skæreskiverne, før de er kølet af. Skiverne bliver meget varme under arbejdet.

Rengør slibespindlen (17) og alle dele, der skal monteres. Tryk på spindellåsetasten (1) for at låse slibespindlen ved fastspænding og frigørelse af slibeværktøjerne.

Aktiver kun spindellåsetasten, når slibespindlen står stille. Ellers kan el-værktøjet blive beskadiget.

Slibe-/skæreskive

Vær opmærksom på skivens dimensioner. Hullets diameter skal passe til holdeflangen. Brug hverken adaptere eller reduktionsstykker.

Rækkefølgen ved montering kan ses på grafiksiden.

Bemærk! Hvis du monterer slibe- eller skæreskiver i kompositmateriale ved hjælp af den medfølgende holdeflange (9) og spændemøtrikken (13) eller lynspændemøtrikken (14), er det ikke nødvendigt at anvende mellemlæg.

Når du fastgør slibe-/skæreskiven, skal du sætte holdeflangen med O-ringen (9) på slibespindlen (17) og skrue spændemøtrikken (13) på. Indstil spændemøtrikken (13), så den passer til den anvendte slibe-/skæreskive (se figurerne forrest i brugsanvisningen), og spænd den med spændenøglen (se "Lynspændemøtrik").

Når slibeværktøjet er monteret, kontrolleres det for korrekt montering, og at det kan bevæges frit, før elværktøjet tændes. Sørg for, at slibeværktøjet ikke rager imod beskyttelseskappen eller andre dele.

I holdeflangen (9) er der rundt om centreringskraven indsat en plastdel (O-ring). Hvis O-ringen mangler eller er beskadiget, skal holdeflangen (9) altid udskiftes for videre anvendelse.

Lynspændemøtrik SDS-e

For hurtigere skift af slibeværktøj uden anvendelse af andre værktøjer kan du i stedet for spændemøtrikken (13) benytte lynspændemøtrikken (14).

Lynspændemøtrikken (14) må kun bruges til slibe- og skæreskiver eller skivebørster med huldiameter på 22,2 mm.

Brug kun en fejlfri, ubeskadiget lynspændemøtrik (14). Sørg ved påskruningen for, at lynspændemøtrikkens (14) side med påskrift ikke peger mod slibeskiven; pilen skal pege mod indeksmærket (26).

Tryk på spindellåsetasten (1) for at låse spindlen. For at spænde lynspændemøtrikken skal du dreje spindlen hårdt med uret.

En korrekt fastgjort og intakt lynspændemøtrik kan løsnes ved at dreje møtrikken mod uret med hånden. Brug aldrig en tang til at løsne en fastsiddende lynspændemøtrik, men anvend i stedet spændenøglen.

Sæt spændenøglen på som vist på billedet.

Tilladte slibeværktøjer

Du kan bruge alle slibeværktøjer, der er nævnt i denne betjeningsvejledning.

Det tilladte omdrejningstal [o/min] eller periferihastigheden [m/s] for de benyttede slibeværktøjer skal som minimum modsvare angivelserne i den efterfølgende tabel.

Overhold derfor det/den tilladte omdrejningstal/periferihastighed på slibeværktøjets etiket.

maks. [mm] [mm] [°]
Dbsda[o/ min]						[m/s]
180	8	-	22,2	-	8500	80
230	8	-	22,2	-	6500	80
180	4,2	-	22,2	-	8500	80
230	4,2	-	22,2	-	6500	80
180	-	-	-	-	8500	80
230	-	-	-	-	6500	80
100	27	-	M 14	-	8500	80
125	30	-	M 14	-	6500	80
180	26	-	M 14	-	8500	80
180	20	-	22,2	-	8500	80
125--M 14-8500 80
83--M 14-8500 80
180	3,0	7	22,2	>0	8500	80
230	3,0	7	22,2	>0	6500	80

Støv-/spånudsugning

Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.

• Brug helst en støvsugning, der egner sig til materialet.
• Sørg for god udluftning af arbejdspladsen.
• Det anbefales at bære åndedrætsværn med filterklasse P2.

Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.

Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv.

Brug

Belast ikke el-værktøjet så meget, at det kommer til stilstand. - Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. Forsigtig ved slidsning i bærende vægge, se afsnittet "Oplysninger om statik". Fastspænd emnet, hvis det ikke ligger sikkert på grund af sin egenvægt. Lad el-værktøjet køre i tomgang i et par minutter efter stærk belastning, så indsatsværktøjet kan afkøle. El-værktøjet må ikke benyttes med en skærestander. Rør ikke ved slibe- og skæreskiverne, før de er kølet af. Skiverne bliver meget varme under arbejdet.

Arbejdsvejledning

Skrubslibning

Brug altid en beskyttelsesskærm til skrubslibning ved slibning med bundne slibemidler (6). Anvend aldrig skæreskiver til skrubslibning. Ved skrubslibning kan beskyttelsesskærmen til skæring (7) eller beskyttelsesskærmen til slibning (6) med monteret afdækning til skæring (8) støde mod emnet og resultere i, at du mister kontrollen.

Med en hældningsvinkel på 30° til 40° opnår du det bedste arbejdsresultat ved skrubslibning. Bevæg el-værktøjet frem og tilbage med et moderat tryk. Derved undgår du, at emnet bliver for varmt, at det misfarves, eller at der opstår riller.

Ved brug af skiver i kompositmateriale, som både er godkendt til skæring og slibning, skal beskyttelsesskærmen til skæring (7) eller beskyttelsesskærmen til slibning (6) anvendes med monteret afdækning til skæring (8).

Overfladeslibning med lamelslibeskive

Brug altid beskyttelsesskærmen til slibning (6) ved slibning med lamelslibeskiven.

Med lamelslibeskiven (tilbehør) kan du også bearbejde hvælvede overflader og profiler. Lamelslibeskiver har en væsentligt længere levetid, lavere støjniveau og lavere slibetemperaturer end normale slibeskiver.

Overfladeslibning med slibeskive

Ved arbejde med gummislibetallerkenen (19) skal du altid montere håndbeskyttelsen (18).

Slibning med slibeskive kan foregå uden beskyttelsesskærm. Rækkefølgen ved montering kan ses på grafiksiden.

Skru rundmøtrikken (21) på, og spænd den med spændenøglen.

Kopbørste/skivebørste/konusbørste

Brug altid beskyttelsesskærmen til slibning (6) ved børstning med skivebørster. Børstning med kopbørster/konusbørster kan foretages uden beskyttelsesskærm. Ved arbejde med kopbørste eller konusbørste skal du altid montere håndbeskyttelsen (18). Trådene i skivebørsterne kan blive fanget i beskyttelsesskærmen og knække af, hvis det maksimalt tilladte mål for skivebørsterne overskrides.

Rækkefølgen ved montering kan ses på grafiksiden.

Kopbørsten/konusbørsten/skivebørsten med gevind M14 skal kunne skrues så langt ind på slibespindlen, at den sidder tæt ind til slibespindelflangen for enden af slibespindelgevindet. Spænd kopbørsten/konusbørsten/skivebørsten fast med en gaffelnøgle.

Skæring af metal

• Brug altid beskyttelsesskærmen til skæring (7) eller beskyttelsesskærmen til slibning (6) med monteret afdækning til skæring (8) ved skæring af metal med skæreskiver i komposit eller diamantskæreskiver.

Ved brug af beskyttelsesskærmen til slibning (6) til skærearbejde med skæreskiver i komposit er der øget risiko for gnistdannelse samt udslyngning af partikler og skivefragmenter i tilfælde af skivebrud.

Ved skæring skal der arbejdes med en jævn fremføring, som er afstemt efter materialet, der bearbejdes. Skæreskiven må ikke påføres tryk, komme i spænd eller udsættes for svingninger.

Udløbende skæreskiver må ikke bremses ved at trykke på siden.

El-værktøjet skal altid føres i modløb. Ellers er der risiko for, at det ukontrolleret trykkes ud af snittet. Ved skæring af profiler og firkantrør er det bedst at starte ved det mindste tværsnit.

Skæring af sten

Ved skæring af sten med slibeskiver i komposit eller med diamantslibeskiver skal du altid bruge udsugningsskærmen til skæring med føringsslæden (24) eller beskyttelsesskærmen til skæring (7) eller beskyttelsesskærmen til slibning (6) med monteret afdækning til skæring (8). Sørg for tilstrækkelig støvopsugning, når der skæres i sten. Brug beskyttelsesmaske. El-værktøjet må kun anvendes til tørskæring/tørslibning. Ved brug af beskyttelsesskærmen til skæring (7), beskyttelsesskærmen til slibning (6) eller beskyttelsesskærmen til slibning (6) med monteret afdækning til skæring (8) til skære- og slibearbejde i beton eller murværk er der risiko for forøget støvbelastning samt øget risiko for at miste kontrollen over el-værktøjet, hvilket kan føre til rekyl.

Brug så vidt muligt en diamantskæreskive til overskæring af sten.

Ved anvendelse af udsugningsskærmen til skæring med føringsslæde (24) skal støvsugeren være godkendt til udsugning af stenstøv. Bosch tilbyder egnede støvsugere.

Start el-værktøjet, og sæt det på emnet med den forreste del af føringsslæden. Skub el-værktøjet med et moderat tryk, tilpasset til materialet, der skal bearbejdes.

Ved skæring af særligt hårde materialer, f.eks. beton med højt kiselindhold, kan diamantskæreskiven blive overophedet og derved tage skade. En krans af gnister, der følger den omlebende diamantskæreskive, er et tydeligt tegn på dette. I så fald skal du afbryde skærearbejdet og lade diamantskæreskiven køre kort tid i tomgang ved det højeste omdrejningstal for at afkøle den.

Hvis arbejdet skrider mærkbart langsommere frem, og der dannes en lysende krans af gnister, er det tegn på, at diamantskæreskiven er blevet sløv. Du kan slide den igen ved at udføre korte snit i et slibende materiale, f.eks. kalksandsten.

Skæring af plast

Brug altid beskyttelsesskærmen til skæring (7) eller beskyttelsesskærmen til slibning (6) med monteret afdækning til skæring (8) ved skæring af materialer som plast med skæreskiver i komposit.

Arbejde med diamantborekroner

Brug kun tør-diamantborekroner. Ved arbejde med diamantborekroner skal du altid montere håndbeskyttelsen (18).

Sæt diamantborekronen parallelt på emnet. Dyk skråt ned i emnet med roterende bevægelser. Dermed køles diamantborekronen optimalt og holder længere.

Oplysninger om statik

Slidser i bærende vægge er underlagt nationale bestemmelser. Disse forskrifter skal altid overholdes. Før arbejdet påbegyndes, skal den ansvarlige statiker, arkitekt eller byggeledelse spørges til råds.

Ibrugtagning

Kontroller netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets typeskilt.

Ved drift af el-værktøjet på mobile strømproduktionsaggregater (generatorer), der ikke har tilstrækkelige effektreserver og/eller egnet spændingsregulering med startstrømsbegrænsning, kan der opstå effektforringelser eller atypisk adfærd ved tilkobling.

Vær opmærksom på den benyttede generators egnethed, især hvad angår netspænding og -frekvens.

Tænd/sluk

Kontaktudførelse med lås

For at tænde el-værktøjet skal du først trykke på tænd/sluk-knappen (2) ① og derefter skubbe den fremad ②. Tryk derefter på den, og hold den inde ③.

For at tænde el-værktøjet skal du først trykke på tænd/sluk-knappen (2) ① og derefter skubbe den fremad ②. Tryk derefter på den, og hold den inde ③.

El-værktøjet slukkes ved at slippe tænd/sluk-kontakten (2) igen.

▷ Kontroller slibeværktøjet før brug. Slibeværktøjet skal være monteret sikkert, så det kan dreje frit. Foretag en prøvekørsel i mindst 1 minut uden belastning.

▷ Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. Brug så vidt muligt altid et udsugningsanlæg ved ekstreme anvendelsesforhold. Blæs ventilationsåbningerne igennem med hyppige mellemrum, og forkobl en fejlstrømsafbryder (PRCD). Ved bearbejdning af metal kan ledende støv aflejre sig inde i el-værktøjet. El-værktøjets beskyttelsesisolering kan forringes.

Opbevar og behandl tilbehøret omhyggeligt.

Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret serviceværksted for Bosch el-værktøj for at undgå farer.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

Du finder adresser til andre værksteder på:

Smid ikke produktet ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

I henhold til det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges i henhold til gældende miljøforskrifter.

Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer.

Svensk

Säkerhetsanvisningar

Sikkerhetsanvisninger

Skadet tilbehør vil normalt gå fra hverandre i løbet af denne testtiden.

106 | Norsk

Ekstra sikkerhetsanvisninger for kapping:

Ekstra sikkerhetsanvisninger

Bruk vernebriller.

Vernedekselet kan med en egnet forsats også brukes ved kapping.

Hvis instruksene ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlige personskader.

Hulldiameteren skal passe til festeflensen. Bruk ikke adaptere eller reduksjonsstykker.

Ved bruk av diamantkappeskiver må du passe på at dreieretningspilen på diamantkappeskiven og elektroverktøyets dreieretning (se dreieretningspil på huset) stemmer overens.

Når du skrur den på, må du passe på at siden med tekst på hurtigspennmutteren (14) ikke vender mot slipeskiven. Pilen må peke mot indeksmerket (26).

Trykk på spindellåseknappen (1) for å låse slipespindelen. For å løsne hurtigspennmutteren dreier du slipeskiven hardt med urviseren.

En hurtigspennmutter som er festet riktig og er uskadet, kan løsnes ved at du dreier den riflede ringen for hånd mot urviseren. En

hurtigspennmutter som sitter fast, må aldri løsnes med en tang. Bruk tohullsnøkkelen. Sett

tohullsnøkkelen som vist på bildet.

Tillatte slipeverktøy

Du må kun bruke kappeskiver som er godkjent, ved å trykke imot på sidene.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Fax: [phone]

Du finder adresser på andre værksteder på:

Elektrisk værktøj må ikke smides ud i almindeligt affald!

Kun for lande i EU:
