KÄYTTÖOHJE GKS 12V26 Professional BOSCH

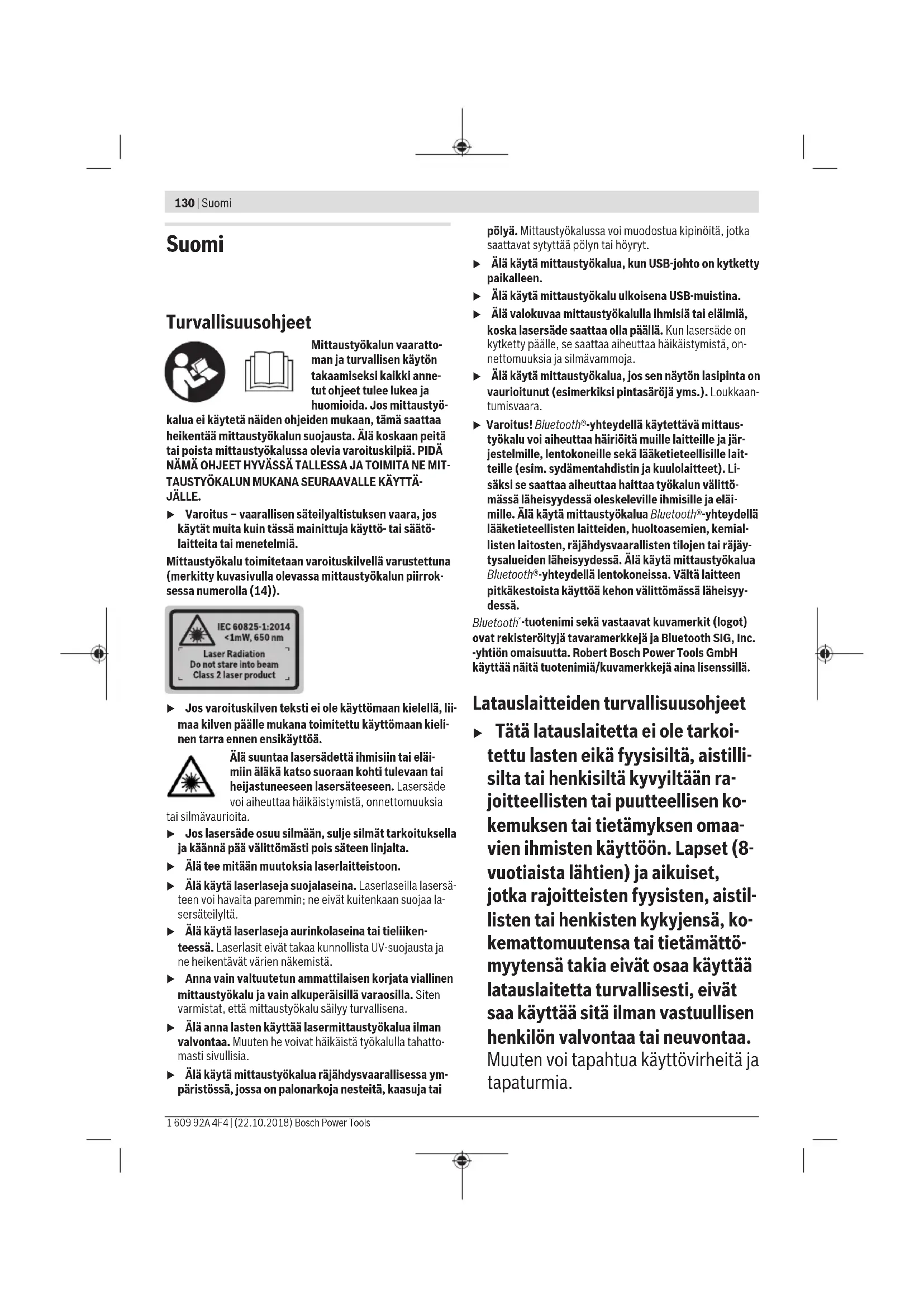

JÄLLE. u Varoitus – vaarallisen säteilyaltistuksen vaara, jos käytät muita kuin tässä mainittuja käyttö- tai säätö- laitteita tai menetelmiä. Mittaustyökalu toimitetaan varoituskilvellä varustettuna (merkitty kuvasivulla olevassa mittaustyökalun piirrok- sessa numerolla (14)). u Jos varoituskilven teksti ei ole käyttömaan kielellä, lii- maa kilven päälle mukana toimitettu käyttömaan kieli- nen tarra ennen ensikäyttöä. Älä suuntaa lasersädettä ihmisiin tai eläi- miin äläkä katso suoraan kohti tulevaan tai heijastuneeseen lasersäteeseen. Lasersäde voi aiheuttaa häikäistymistä, onnettomuuksia tai silmävaurioita. u Jos lasersäde osuu silmään, sulje silmät tarkoituksella ja käännä pää välittömästi pois säteen linjalta. u Älä tee mitään muutoksia laserlaitteistoon.u Älä käytä laserlaseja suojalaseina. Laserlaseilla lasersä- teen voi havaita paremmin; ne eivät kuitenkaan suojaa la- sersäteilyltä. u Älä käytä laserlaseja aurinkolaseina tai tieliiken- teessä. Laserlasit eivät takaa kunnollista UV-suojausta ja ne heikentävät värien näkemistä. u Anna vain valtuutetun ammattilaisen korjata viallinen mittaustyökalu ja vain alkuperäisillä varaosilla. Siten varmistat, että mittaustyökalu säilyy turvallisena. u Älä anna lasten käyttää lasermittaustyökalua ilman valvontaa. Muuten he voivat häikäistä työkalulla tahatto- masti sivullisia. u Älä käytä mittaustyökalua räjähdysvaarallisessa ym- päristössä, jossa on palonarkoja nesteitä, kaasuja tai pölyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. u Älä käytä mittaustyökalua, kun USB-johto on kytketty paikalleen. u Älä käytä mittaustyökalu ulkoisena USB-muistina.u Älä valokuvaa mittaustyökalulla ihmisiä tai eläimiä, koska lasersäde saattaa olla päällä. Kun lasersäde on kytketty päälle, se saattaa aiheuttaa häikäistymistä, on- nettomuuksia ja silmävammoja. u Älä käytä mittaustyökalua, jos sen näytön lasipinta on vaurioitunut (esimerkiksi pintasäröjä yms.). Loukkaan- tumisvaara. u Varoitus! Bluetooth®-yhteydellä käytettävä mittaus- työkalu voi aiheuttaa häiriöitä muille laitteille ja jär- jestelmille, lentokoneille sekä lääketieteellisille lait- teille (esim. sydämentahdistin ja kuulolaitteet). Li- säksi se saattaa aiheuttaa haittaa työkalun välittö- mässä läheisyydessä oleskeleville ihmisille ja eläi- mille. Älä käytä mittaustyökalua Bluetooth®-yhteydellä lääketieteellisten laitteiden, huoltoasemien, kemial- listen laitosten, räjähdysvaarallisten tilojen tai räjäy- tysalueiden läheisyydessä. Älä käytä mittaustyökalua Bluetooth®-yhteydellä lentokoneissa. Vältä laitteen pitkäkestoista käyttöä kehon välittömässä läheisyy- dessä. Bluetooth

-tuotenimi sekä vastaavat kuvamerkit (logot) ovat rekisteröityjä tavaramerkkejä ja Bluetooth SIG, Inc. -yhtiön omaisuutta. Robert Bosch Power Tools GmbH käyttää näitä tuotenimiä/kuvamerkkejä aina lisenssillä. Latauslaitteiden turvallisuusohjeet u Tätä latauslaitetta ei ole tarkoi- tettu lasten eikä fyysisiltä, aistilli- silta tai henkisiltä kyvyiltään ra- joitteellisten tai puutteellisen ko- kemuksen tai tietämyksen omaa- vien ihmisten käyttöön. Lapset (8- vuotiaista lähtien) ja aikuiset, jotka rajoitteisten fyysisten, aistil- listen tai henkisten kykyjensä, ko- kemattomuutensa tai tietämättö- myytensä takia eivät osaa käyttää latauslaitetta turvallisesti, eivät saa käyttää sitä ilman vastuullisen henkilön valvontaa tai neuvontaa. Muuten voi tapahtua käyttövirheitä ja tapaturmia.u Valvo lapsia laitteen käytön, puh- distuksen ja huollon aikana. Näin saat varmistettua, etteivät lapset leiki latauslaitteen kanssa. Älä altista latauslaitetta sateelle tai kosteudelle. Veden tunkeutuminen latauslaitteen sisään aiheuttaa säh- köiskuvaaran. u Lataa mittaustyökalu vain mukana toimitetun lataus- laitteen avulla. u Pidä latauslaite puhtaana. Lika aiheuttaa sähköiskuvaa- ran. u Tarkista latauslaite, johto ja pistotulppa ennen jo- kaista käyttökertaa. Älä käytä latauslaitetta, jos ha- vaitset vaurioita. Älä avaa latauslaitetta itse. Anna vian korjaus vain valtuutetun sähköasentajan tehtä- väksi, joka käyttää vain alkuperäisiä varaosia. Vialli- nen latauslaite, johto ja pistotulppa aiheuttavat sähköis- kuvaaran. u Älä käytä latauslaitetta herkästi syttyvällä alustalla (esimerkiksi paperi, tekstiilit, jne.) tai palonarassa ympäristössä. Palovaara, koska latauslaite kuumenee la- tauksen aikana. u Akusta saattaa purkautua höyryä, jos akku vioittuu tai jos akkua käytetään epäasianmukaisesti. Tuuleta te- hokkaasti ja käänny lääkärin puoleen, jos havaitset ärsy- tystä. Höyry voi ärsyttää hengitysteitä. Tuotteen ja ominaisuuksien kuvaus Käännä mittaustyökalun kuvan sisältävä taittosivu auki ja pidä se avattuna, kun luet käyttöohjetta. Määräystenmukainen käyttö Mittaustyökalu on tarkoitettu etäisyyksien, pituuksien, kor- keuksien, välimatkojen ja kaltevuuksien mittaamiseen sekä pinta-alojen ja tilavuuksien laskemiseen. Mittaustulokset voi siirtää Bluetooth®-yhteyden ja USB-liitän- nän välityksellä muihin laitteisiin. Se soveltuu käytettäväksi sisä- ja ulkotiloissa. Kuvatut osat Kuvattujen osien numerointi viittaa kuvasivulla olevaan mit- taustyökalun piirrokseen. (1) Näyttö (2) Mittauspainike [ ] (käytetään edestä tai sivulta) (3) Näyttönäppäin [ ] (4) Pluspainike[+] / valinta oikealle (5) Zoomauspainike (6) Rannehihnan pidin (7) Mittaustapin avausnappi (8) Mittaustappi (9) Käynnistys-, sammutus- ja poistopainike [ ] (10) Kamerapainike (11) Miinuspainike[−] / valinta vasemmalle (12) Näyttönäppäin[ ] (13) Toimintopainike[Func] (14) Laser-varoituskilpi (15) Sarjanumero (16) Micro-USB-portti (17) 1/4":n jalustakierre (18) Lasersäteen ulostuloaukko (19) Kamera (20) Vastaanotinlinssi (21) Rannehihna (22) Micro-USB-johto (23) Latauslaite

(24) Suojalaukku (25) Lasertähtäintaulu

Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar- vikeohjelmastamme. Näyttöelementit (a) Tulosrivi (b) Kohdistin (lankaristi) (c) Kaltevuuskulman näyttö (d) Päivämäärä/kellonaika (e) Mittauksen vertailutaso (f) Yhteystila Bluetooth® on deaktivoitu Bluetooth® on aktivoitu, yhteys on muo- dostettu (g) Akun lataustilan näyttö (h) Mittausarvorivit (i) Asetukset (näyttönäppäin) (j) Valittu mittaustoiminto (k) Sisäinen muisti (näyttönäppäin) (l) Laitteen sisältämä ohjetoiminto (näyttönäppäin) (m) Takaisin (näyttönäppäin) (n) Aloitusnäyttö (näyttönäppäin) (o) Laiteasetukset Tekniset tiedot Digitaalinen laseretäisyys- mittalaite GLM 120 C Tuotenumero 3 601 K72 F.. Kantama (tyypillinen) 0,08–120 m

Suomi | 131 Bosch Power Tools 1 609 92A 4F4 | (22.10.2018)132 | Suomi 1 609 92A 4F4 | (22.10.2018) Bosch Power Tools Digitaalinen laseretäisyys- mittalaite GLM 120 C Kantama (tyypillinen, epä- suotuisat olosuhteet) 0,08–60 m

Mittaustarkkuus (tyypilli- nen) ±1,5 mm

Mittaustarkkuus (tyypilli- nen, epäsuotuisat olosuh- teet) ±3,0 mm

Pienin näytön ilmoittama yk- sikkö 0,5 mm Epäsuora etäisyysmittaus ja libelli Mittausalue 0°–360° (4x90°) Kaltevuusmittaus Mittausalue 0°–360° (4x90°) Mittaustarkkuus (tyypilli- nen) ±0,2° C)D)E) Pienin näytön ilmoittama yk- sikkö 0,1° Yleisiä tietoja Käyttölämpötila –10...+45 °C

Varastointilämpötila –20...+70 °C Sallittu latauslämpötila-alue +5...+40°C Suhteellinen ilmankosteus maks. 90 % Maks. käyttökorkeus meren- pinnan tasosta 2 000m Likaisuusaste standardin IEC 61010-1 mukaan

Laserluokka 2 Lasertyyppi 650 nm, < 1mW Lasersäteen halkaisija (25°C lämpötilassa) n. – 10m etäisyydellä 9mm – 100m etäisyydellä 90mm Aika (suunnilleen), jonka kuluttua toiminta katkaistaan au- tomaattisesti – Laser 20 s – Mittaustyökalu (ilman mittausta) 5 min

Paino EPTA‑Procedure 01:2014 -ohjeiden mukaan 0,21 kg Mitat 142 (176) x 64 x 28 mm Suojaus IP 54 (pöly- ja roiskevesi- suojattu) Tiedonsiirto Bluetooth® Bluetooth® (4.2 low- energy)

Käyttötaajuuskaista 2 402–2 480 MHz Maks. lähetysteho 8 mW Digitaalinen laseretäisyys- mittalaite GLM 120 C Micro-USB-johto USB 2.0 – Latausjännite 5,0 V – Latausvirta 1 000 mA Akku Litiumioni Nimellisjännite 3,6 V Kapasiteetti 3 120 mAh Akkukennojen määrä 1 Latauslaite Tuotenumero

Akun latausjännite 5,0 V Latausvirta 1 000 mA Suojausluokka / II A) Mittaustyökalun etureunasta mitattaessa tulos perustuu voimak- kaasti heijastavaan kohteeseen (esim. valkoiseksi maalattu seinä), heikkoon taustavalaistukseen ja 25°C:een käyttölämpö- tilaan. Lisäksi tuloksessa voi olla poikkeamaa  ±0,05mm/m. B) Mittaustyökalun etureunasta mitattaessa tulos perustuu voimak- kaasti heijastavaan kohteeseen (esim. valkoiseksi maalattu seinä) ja voimakkaaseen taustavalaistukseen. Lisäksi tuloksessa voi olla poikkeamaa  ± 0,15 mm/m. C) 0 ja 90 asteen kulmilla tehdyn kalibroinnin jälkeen. Kaltevuuden lisävirhe on maks.  ±0,01°/aste 45 asteen kulmaan asti. Mittaus- tarkkuus perustuu kaltevuusmittauksen kalibroinnin kolmeen suuntaan, katso kuva H D) 25 °C käyttölämpötilassa. Latausaika 1A-USB -latauslaitteella. Lataus nopeutuu, kun mittaustyökalu on pois päältä. E) Kaltevuusmittauksen vertailutasona toimii mittaustyökalun va- sen kylki. F) Jatkuvassa mittaustoiminnossa maks. käyttölämpötila on +40 °C. G) vain ei-johtava lika. Joskus kondensoituminen voi kuitenkin muuttaa lian tilapäisesti johtavaksi H) Automaattisen katkaisuajan voi säätää (2, 5, 10minuuttia tai ei koskaan).

I) Bluetooth®-Low-Energy-laitteiden mallista ja käyttöjärjestel-

mästä riippuen yhteyden muodostaminen saattaa olla mahdo- tonta. Bluetooth®-laitteiden täytyy tukea GATT-profiilia. Akun pitkä käyntiaika varmistetaan energiaa säästämällä. Sitä varten voit esimerkiksi sammuttaa Bluetooth®-toiminnon kun et tarvitse sitä tai vähentää näytön kirkkautta, jne. Mittaustyökalun tyyppikilvessä on yksilöllinen sarjanumero (15) tun- nistusta varten. Ensikäyttö Akun lataus u Käytä vain teknisissä tiedoissa ilmoitettuja latauslait- teita. Vain nämä latauslaitteet sopivat mittaustyökalus- sasi käytettävälle litiumioniakulle. u Mittaustyökalu saattaa vioittua, jos käytät muiden val- mistajien latauslaitteita. Autolatauslaitteen korkea jännite (esim. 12V) ei sovellu tämän mittaustyökalun lataukseen. Takuu raukeaa, jos et noudata annettuja ohjeita.u Huomioi sähköverkon jännite! Virtalähteen jännitteen tulee vastata latauslaitteen kilvessä olevia tietoja. Huomautus: akku toimitetaan osittain ladattuna. Lataa akku täyteen ennen ensikäyttöä taataksesi parhaan akun suoritus- kyvyn. Huomautus: micro-USB-portti (16), johon micro-USB-johto (22) kytketään, sijaitsee mittaustapin (8) suojuksen alla. Avaa suojus avausnappia (7) painamalla. Litiumioniakun voi ladata koska tahansa. Tämä ei lyhennä akun elinikää. Latauksen keskeytys ei vaurioita akkua. Jos akun lataustilan näytön (g) alasegmentti vilkkuu, lait- teella voi tehdä enää vain muutamia mittauksia. Lataa akku. Jos akun lataustilan näytön (g) segmenttien ympärillä oleva kehys vilkkuu, laitteella ei voi tehdä enää mittauksia. Mit- taustyökalua voi käyttää enää vain hetken ajan (esimerkiksi mittausarvolistan merkintöjen tarkastukseen). Lataa akku. Yhdistä mittaustyökalu mukana toimitetun micro-USB-joh- don (22) avulla latauslaitteeseen (23). Kytke latauslaite (23) pistorasiaan. Lataus käynnistyy. Akun lataustilan näyttö (g) osoittaa latauksen edistymisen. Latauksen aikana segmentit vilkkuvat peräkkäin. Akku on la- dattu täyteen, kun kaikki segmentit näkyvät akun lataustilan näytössä (g). Irrota latauslaitteen pistotulppa pistorasiasta, ellei laitetta käytetä pitkään aikaan. Lisäksi akun voi ladata myös USB-portissa. Liitä sitä varten mittaustyökalu micro-USB-johdolla USB-porttiin. USB-käy- tössä (latauskäyttö, tiedonsiirto) latausaika saattaa pidentyä huomattavasti. Mittaustyökalua ei voi käyttää erikseen latauksen aikana. Bluetooth® kytkeytyy latauksen aikana pois päältä. Muihin laitteisiin muodostetut yhteydet katkeavat. Tällöin tietoja voi hävitä. Mittaustyökalun akun optimaalista käsittelyä koskevia ohjeita Säilytä mittaustyökalua vain sallitun lämpötila-alueen puit- teissa, (katso "Tekniset tiedot", Sivu131). Älä esim. jätä mittaustyökalua kesällä autoon. Laitteen huomattavasti lyhentynyt käyntiaika latauksen jäl- keen osoittaa, ettei akku toimi enää kunnolla. Tällöin akku täytyy vaihdattaa Bosch-huollossa. Huomioi hävitysohjeet. Käyttö Käyttöönotto u Älä jätä mittaustyökalua päälle ilman valvontaa ja sammuta mittaustyökalu käytön lopussa. Muuten laser- säde saattaa häikäistä sivullisia. u Suojaa mittaustyökalu kosteudelta ja suoralta aurin- gonpaisteelta. u Älä altista mittaustyökalua erittäin korkeille/matalille lämpötiloille tai suurille lämpötilavaihteluille. Älä säi- lytä työkalua pitkiä aikoja esimerkiksi kuumassa autossa. Anna suurien lämpötilavaihteluiden jälkeen mittaustyöka- lun lämpötilan ensin tasaantua, ennen kuin otat sen käyt- töön. Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat vaikuttaa mittaustyökalun tarkkuuteen. u Älä altista mittaustyökalua koville iskuille tai putoami- selle. Jos mittaustyökaluun on kohdistunut kovia iskuja, sille täytyy tehdä aina tarkkuuden tarkistus Mittaustyöka- lun tarkkuuden tarkistus. u Mittaustyökalu on varustettu radiosignaaliliitännällä. Paikallisia käyttörajoituksia (esimerkiksi lentoko- neissa tai sairaaloissa) on noudatettava. Käynnistys ja pysäytys Varmista työskentelyn yhteydessä, että vastaanotinlinssi (20), lasersäteen ulostuloaukko (18) ja kamera (19) ovat auki ja esteettömiä, koska muuten mittaukset epäonnistuvat. – Käynnistä mittaustyökalu ja laser painamalla lyhyesti etu- puolella tai sivulla olevaa mittauspainiketta (2) [ ]. – Käynnistä mittaustyökalu ilman laseria painamalla ly- hyesti käynnistys/sammutus/poisto-painiketta (9) [ ]. u Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myöskään itse katso lasersäteeseen edes kaukaa. Sammuta laser painamalla lyhyesti käynnistys/sammutus/ poisto-painiketta (9) [ ]. Sammuta kamera painamalla kamerapainiketta (10). Sammuta mittaustyökalu pitämällä käynnistys/sammutus/ poisto-painiketta (9) [ ] painettuna. Mittaustyökalun poiskytkennän yhteydessä muistissa olevat arvot ja laiteasetukset säilyvät tallessa. Kamera Kamera (19) kytkeytyy automaattisesti päälle, kun mittaus- työkalu käynnistetään. Kytke kamera pois päältä painamalla kamerapainiketta (10). Suurissa etäisyyksissä (n. > 5m) näyttöön tulee lisäksi koh- demerkintä mittauspisteen merkintää varten. Laserpisteen näkyvyyden optimointi Mittaustyökalun laserpisteen näkyvyys voi heikentyä varsin- kin ulkona käytettäessä, auringonpaisteessa ja myös sisätilo- jen pitkien etäisyyksien mittauksissa. Kameran päälle kytke- misen lisäksi laserpisteen/mittauskohteen näkyvyyttä voi pa- rantaa seuraavilla toimenpiteillä: – Näytön kirkkauden säädöllä (laiteasetukset) – Käyttämällä zoomia painikkeella (5). Mittaustoimenpide Mittaustyökalu on päällekytkennän jälkeen pituusmittauksen käyttömuodossa. Kun haluat käyttää jotakin muuta mittaus- toimintoa, paina painiketta (13)[Func]. Valitse haluamasi mittaustoiminto painikkeella(4)[+] tai painik- keella(11)[–](katso "Mittaustoiminnot", Sivu135). Aktivoi mittaustoiminto painikkeella(13)[Func] tai mittauspainik- keella (2) [ ]. Mittaustyökalun takareuna asettuu mittauksen vertailuta- soksi käynnistyksen jälkeen. Vaihda vertailutaso valitsemalla haluamasi (katso "Vertailutason valinta (katso kuvaA)", Suomi | 133 Bosch Power Tools 1 609 92A 4F4 | (22.10.2018)134 | Suomi 1 609 92A 4F4 | (22.10.2018) Bosch Power Tools Sivu134). Aseta mittaustyökalu kohtaan, josta haluat aloit- taa mittauksen (esim. seinälle). Huomautus: jos olet käynnistänyt mittaustyökalun käynnis- tys/sammutus/poisto-painikkeella (9) [ ], paina lyhyesti mittauspainiketta (2) [ ] kytkeäksesi laserin päälle. Käynnistä mittaus painamalla lyhyesti mittauspainiketta (2) [ ]. Sen jälkeen lasersäde kytkeytyy pois päältä. Kun haluat tehdä lisää mittauksia, toista tämä toimenpide. Pysyvän lasersäteen ollessa päällä ja jatkuvassa mittaustoi- minnossa mittaus alkaa heti kun painat ensimmäisen kerran mittauspainiketta (2) [ ]. u Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myöskään itse katso lasersäteeseen edes kaukaa. Huomautus: normaalisti mittausarvo tulee näyttöön 0,5se- kunnin sisällä ja viimeistään noin 4sekunnin kuluttua. Mit- tauksen kesto riippuu etäisyydestä, valaistusolosuhteista ja kohdepinnan heijastusominaisuuksista. Mittauksen jälkeen lasersäde sammuu automaattisesti. Päällä oleva pysyvä la- sersäde ei sammu mittauksen jälkeen (katso "Pysyvä laser- säde", Sivu134). Vertailutason valinta (katso kuvaA) Mittauksen vertailutason voi valita neljästä vaihtoehdosta: – mittaustyökalun takareuna (esim. seinäpinnasta mitat- taessa), – 180 astetta käännetyn mittaustapin (8) kärki (esim. kul- mista tehtäviin mittauksiin), – mittaustyökalun etureuna (esim. pöydän reunasta mitat- taessa), – kierteen (17) keskikohta (esimerkiksi jalustan kanssa tehtäviin mittauksiin) Mittaustapin (8) 180 asteen suuruinen ulos- ja sisäänkääntö tunnistetaan automaattisesti ja näyttö ehdottaa asiaankuulu- vaa vertailutasoa. Vahvista asetus mittauspainikkeella (2)

Valitse mittaustyökalun asetukset näyttönäppäimellä (3) [ ]. Valitse vertailutaso painikkeella(4)[+] tai painik- keella(11)[–] ja vahvista valinta painikkeella(13)[Func]. Mittaustyökalun jokaisen päällekytkennän jälkeen esiasetet- tuna vertailutasona on automaattisesti mittaustyökalun taka- reuna. Pysyvä lasersäde Voit tarvittaessa vaihtaa mittaustyökalun käyttämään pysy- vää lasersädettä. Valitse sitä varten mittaustyökalun asetuk- set näyttönäppäimellä (3) [ ]. Valitse pysyvä lasersäde painikkeella (4)[+] tai painikkeella (11)[–] ja vahvista va- linta painikkeella (13)[Func]. u Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myöskään itse katso lasersäteeseen edes kaukaa. Tässä asetuksessa lasersäde pysyy päällä myös mittausten välillä. Mittausta varten täytyy painaa vain kerran lyhyesti mittauspainiketta (2) [ ]. Pysyvän lasersäteen sammutus tapahtuu jälleen asetusten kautta tai automaattisesti, kun mittaustyökalu kytketään pois päältä. "Asetukset"-valikko "Asetukset"-valikkoon (i) pääset painamalla lyhyesti näyttö- näppäintä (3) [ ] tai pitämällä painiketta (13)[Func] pai- nettuna. Valitse haluamasi asetus painikkeella(4)[+] tai painik- keella(11)[–] ja vahvista valinta painikkeella(13)[Func]. Valitse haluamasi asetus. Kun haluat poistua "Asetukset"-valikosta, paina käynnistys/ sammutus/poisto-painiketta (9) [ ] tai näyttönäppäintä (12) [ ]. Asetukset Bluetooth® Vertailutaso Ajastintoiminto Pysyvä lasersäde Kaltevuuden mittauksen kalibrointi Kohdistimen kalibrointi Sisäinen muisti (tyhjennys ja formatointi) Laiteasetukset Ajastintoiminto Ajastintoiminto on hyödyllinen ominaisuus esimerkiksi vai- keapääsyisten kohtien mittauksessa tai kun halutaan estää mittaustyökalun liikahtaminen mittauksen aikana. Valitse ajastintoiminnon asetukset. Valitse liipaisun ja mit- tauksen keskinäinen aikaväli ja vahvista valinta mittauspai- nikkeella (2) [ ] tai painikkeella (13)[Func]. Paina tämän jälkeen mittauspainiketta (2) [ ], jotta saat kytkettyä lasersäteen päälle ja tähdättyä kohteeseen. Paina mittauspainiketta (2) [ ] uudelleen mittauksen liipaisemi- seksi. Mittaus tapahtuu valitun aikavälin lopussa. Mittau- sarvo ilmoitetaan tulosrivillä (a). Yläosan tilarivi ilmoittaa liipaisun ja mittauksen keskinäisen aikavälin. Jatkuva mittaus sekä minimi-/maksimimittaus eivät ole mah- dollisia päällekytketyn ajastintoiminnon yhteydessä. Ajastin pysyy päällä, kunnes mittaustyökalu sammutetaan tai kun ajastin kytketään "Asetukset"-valikon kautta pois päältä. "Laiteasetukset"-valikko Valitse "Laiteasetukset"-valikko "Asetukset"-valikosta. Valitse haluamasi laiteasetus painikkeella(4)[+] tai painik- keella (11)[–] ja vahvista valinta painikkeella (13)[Func]. Valitse haluamasi laiteasetus. Kun haluat poistua "Laiteasetukset"-valikosta (o), paina käynnistys/sammutus/poisto-painiketta (9) [ ] tai näyttö- näppäintä (12) [ ]. LaiteasetuksetLaiteasetukset Kieli Kellonaika ja päivämäärä ft/m Mittayksikkö Kulmayksikkö TrackMyTools Laiteinfo Äänimerkit Poiskytkentäaika Himmennin Näytön kirkkaus Näytön suunta Kielen valinta Valitse laiteasetusten kohta "Kieli". Valitse haluamasi kieli ja vahvista valinta painikkeella (13)[Func]. Päivämäärän ja kellonajan asetus Valitse laiteasetusten kohta "Kellonaika ja päivämäärä". Aseta päivämäärä ja kellonaika näytön ohjeiden mukaan ja vahvista valinta näyttönäppäimellä (12) [ ]. Mittayksikön vaihto Valitse laiteasetusten kohta "Mittayksikkö". Mittayksikön pe- rusasetuksena on "m" (metri). Valitse haluamasi mittayksikkö ja vahvista valinta painik- keella (13)[Func]. Poistu valikkokohdasta painamalla käynnistys/sammutus/ poisto-painiketta (9) [ ] tai näyttönäppäintä (3) [ ]. Kun sammutat mittaustyökalun, valittu laiteasetus pysyy muis- tissa. Kulmayksikön vaihtaminen Valitse laiteasetusten kohta "Kulmayksikkö". Kulmayksikön perusasetuksena on "°" (aste). Valitse haluamasi kulmayksikkö ja vahvista valinta painik- keella (13)[Func]. Poistu valikkokohdasta painamalla käynnistys/sammutus/ poisto-painiketta (9) [ ] tai näyttönäppäintä (3) [ ]. Kun sammutat mittaustyökalun, valittu laiteasetus pysyy muis- tissa. TrackMyTools Valitse laiteasetusten kohta "TrackMyTools". Vahvista valit- semasi asetus painikkeella (13)[Func]. Toiminto on aktivoitava ensikäytön yhteydessä. Tiedonsiirto on mahdollista vain asiaankuuluvan sovelluksen tai PC-ohjel- man avulla. Voit deaktivoida TrackMyToolsin koska tahansa. Näytön valaistus Valitse laiteasetusten kohta "Himmennin". Näytön valaistus on jatkuvasti päällä. Jos mitään painiketta ei paineta, näytön valaistus himmenee noin 30sekunnin ku- luttua akun säästämiseksi. Himmennyksen alkamisajan voi säätää (laiteasetukset). Näytön kirkkauden voi säätää moniportaisesti ympäristöolo- suhteiden mukaan (laiteasetukset). Mittaustoiminnot Huomautus: laitteen sisältämä ohjetoiminto Mittaustyökaluun on tallennettu ohjeanimaatio jokaista mit- taustoimintoa varten. Paina sitä varten paini- ketta(13)[Func], painikkeita(4)[+] tai(11)[−] ja lopuksi näyttönäppäintä(3) [ ]. Animaatio näyttää valittuun mit- taustoimintoon liittyvän yksityiskohtaisen menettelyohjeen. Animaation voi koska tahansa keskeyttää ja käynnistää uu- delleen näyttönäppäimen (3) [ ] avulla. Voit selata sitä eteen- ja taaksepäin painikkeilla(4)[+] tai(11)[−]. Pituusmittaus Valitse pituusmittaus . Kytke lasersäde päälle painamalla lyhyesti mittauspainiketta (2) [ ]. Tee mittaus painamalla lyhyesti mittauspainiketta (2) [ ]. Mittausarvo ilmoitetaan näytön alaosassa.

Toista yllä kuvatut toimintavaiheet kaikissa muissakin mittauksissa. Viimeisin mittausarvo on näytön alaosassa, sitä edellinen sen yläpuo- lella jne. Jatkuva mittaus Jatkuvassa mittauksessa mittaustyökalua voi siirtää kohteen suhteen. Tässä yhteydessä mittausarvo päivittyy 0,5s vä- lein. Voit esim. siirtyä seinän vierestä halutun matkan pää- hän. Nykyinen etäisyys näkyy koko ajan näytöllä. Valitse jatkuva mittaus . Kytke lasersäde päälle painamalla lyhyesti mittauspainiketta (2) [ ]. Siirrä mittaustyökalua, kunnes näytön alaosassa näkyy ha- luamasi etäisyys.

Mittauspainikkeen (2) [ ] lyhyellä painalluk- sella keskeytät jatkuvan mittauksen. Nykyinen mittausarvo ilmoitetaan näytön alaosassa. Suurin ja pienin mittausarvo ovat sen yläpuo- lella. Painamalla toistamiseen mittauspaini- ketta (2) [ ] käynnistät jatkuvan mittauksen uudelleen. Jatkuva mittaus kytkeytyy 5minuutin kuluttua automaatti- sesti pois päältä. Pinta-alamittaus Valitse pinta-alamittaus . Mittaa tämän jälkeen leveys ja pituus perätysten pituusmit- tauksen tavoin. Lasersäde pysyy kytkettynä kahden mittauk- sen välillä. Mitattava osuus vilkkuu pinta-alamittauksen näytössä (katso näyttöelementti (j)).

Ensimmäinen mittausarvo ilmoitetaan näytön yläosassa. Toisen mittauksen jälkeen pinta-ala lasketaan ja näytetään automaattisesti. Lopputulos on näytön alaosassa, yksittäiset mittausarvot sen yläpuolella. Suomi | 135 Bosch Power Tools 1 609 92A 4F4 | (22.10.2018)136 | Suomi 1 609 92A 4F4 | (22.10.2018) Bosch Power Tools Tilavuusmittaus Valitse tilavuusmittaus . Mittaa tämän jälkeen leveys, pituus ja syvyys perätysten pi- tuusmittauksen tavoin. Lasersäde pysyy kytkettynä kolmen mittauksen välillä. Mitattava osuus vilkkuu tilavuusmittauk- sen näytössä (katso näyttöelementti (j)).

Ensimmäinen mittausarvo ilmoitetaan näytön yläosassa. Kolmannen mittauksen jälkeen tilavuus laske- taan ja näytetään automaattisesti. Lopputulos on näytön alaosassa, yksittäiset mittausarvot sen yläpuolella. Epäsuora etäisyysmittaus Valitse epäsuora etäisyysmittaus . Epäsuorassa etäisyys- mittauksessa käytettävissäsi on neljä mittaustoimintoa, joilla voit mitata erillisiä matkoja. Epäsuoraa etäisyysmittausta käytetään sellaisten etäisyyk- sien mittaukseen, joiden suora mittaus ei ole mahdollista, koska säteen kulkureitillä on este tai säteelle ei ole heijasta- vaa kohdepintaa. Tätä mittausmenetelmää voi käyttää vain pystysuunnassa. Jokainen vaakasuuntainen poikkeama joh- taa mittausvirheeseen. Huomautus: suora etäisyysmittaus on aina tarkempi kuin epäsuora etäisyysmittaus. Mittausvirheet voivat olla käyttö- sovelluksesta johtuen suurempia kuin suorassa etäisyysmit- tauksessa. Suosittelemme käyttämään jalustaa (lisävaruste) mittaustarkkuuden parantamiseksi. Lasersäde pysyy kytket- tynä erillisten mittausten välillä a) Epäsuora korkeusmittaus (katso kuvaB) Valitse epäsuora korkeusmittaus . Varmista, että mittaustyökalu on samalla korkeudella kuin alempi mittauspiste. Kallista tämän jälkeen mittaustyökalua vertailutason suhteen ja mittaa pituusmittauksen tavoin matka "1" (näkyy näytössä punaisena viivana).

Määritettävän matkan "X" tulos ilmoitetaan mittauksen lopussa tulosrivillä (a). Matkan "1" ja kulman "α" mittausarvot ovat mittausarvori- veillä (h). a) Epäsuora kaksinkertainen korkeusmittaus (katso kuvaC) Mittaustyökalu pystyy mittaamaan epäsuorasti kaikki osuu- det, jotka ovat mittaustyökalun pystysuuntaisella tasolla. Va- litse epäsuora kaksinkertainen korkeusmittaus . Mittaa pi- tuusmittauksen tavoin matkat "1" ja "2" tässä järjestyk- sessä.

Määritettävän matkan "X" tulos ilmoitetaan mittauksen lopussa tulosrivillä (a). Matkojen "1", "2" ja kulman "α" mittausarvot ovat mit- tausarvoriveillä (h). Varmista, että mittauksen vertailutaso (esim. mittaustyökalun takareuna) on täsmälleen sa- massa kohdassa mittaustehtävän kaikissa yksittäismittauk- sissa. c) Epäsuora pituusmittaus (katso kuvaD) Valitse epäsuora pituusmittaus . Varmista, että mittaustyökalu ja määritettävä mittauspiste ovat samalla korkeudella. Kallista tämän jälkeen mittaustyö- kalua vertailutason suhteen ja mittaa pituusmittauksen ta- voin matka "1".

Määritettävän matkan "X" tulos ilmoitetaan mittauksen lopussa tulosrivillä (a). Matkan "1" ja kulman "α" mittausarvot ovat mittausarvori- veillä (h). d) Puolisuunnikasmittaus (katsokuvaE) Puolisuunnikasmittausta voi käyttää esimerkiksi vinon katon pituuden määrittämiseen. Valitse puolisuunnikasmittaus . Mittaa pituusmittauksen tavoin matkat "1", "2" ja "3" tässä järjestyksessä. Varmista, että matkan "3" mittaus alkaa täs- mälleen matkan "1" lopetuskohdasta ja että matkat "1" ja "2" sekä "1" ja "3" ovat suorassa kulmassa toisiinsa näh- den.

Määritettävän matkan "X" tulos ilmoitetaan vii- meisen mittauksen lopussa tulosrivillä (a). Yk- sittäiset mittausarvot ovat mittausarvoriveillä (h). Seinäpinta-alamittaus (katso kuvaF) Seinäpinta-alamittausta käytetään useiden samankorkuisten pinta-alojen yhteissumman laskentaan. Kuvatussa esimer- kissä halutaan laskea useampien seinien kokonaispinta-ala. Kyseiset seinät ovat samankorkuisia H, mutta eri pituisia L. Valitse seinäpinta-alamittaus . Mittaa huonekorkeus H pituusmittauksen tavoin. Mittausarvo näytetään ylemmällä mittausarvorivillä. Laser jää päälle.

Mittaa tämän jälkeen ensimmäisen seinän pi- tuus L

. Pinta-ala lasketaan automaattisesti ja ilmoitetaan tulosrivillä (a). Viimeisin pituusmit- tausarvo on alemmalla mittausarvorivillä (h). Laser jää päälle. Mittaa toisen seinän pituus L

. Mittausarvori- villä (h) ilmoitettu yksittäinen mittausarvo lisätään pituuteen

. Molempien pituuksien summa (näytetään keskimmäisellä mittausarvorivillä (h)) kerrotaan tallennetulla korkeudella H. Kokonaispinta-ala ilmoitetaan tulosrivillä (a). Mikäli tarpeen, voit mitata lisää pituuksia L

, jotka lasketaan automaattisesti yhteen ja kerrotaan korkeudella H. Jotta saat laskettua pinta-alan oikein, ensimmäisen mitatun pituu- den (esimerkissä huonekorkeus H) täytyy olla sama kaikissa osapinnoissa. Paalutustoiminto (katso kuvaG) Paalutustoiminto mittaa määritetyn pituuden (osuuden) tois- tuvasti. Nämä pituudet voi merkitä pinnalle esimerkiksi sa- manpituisten palojen leikkaamiseksi tai sisätilojen koolaus- ten rakentamiseksi. Pienin säädettävä pituus on 0,1 m ja suurin säädettävä pituus on 50 m.Huomautus: paalutustoiminnossa näytössä ilmoitetaan etäi- syys merkkiin. Vertailupiste ei ole mittaustyökalun reuna. Valitse paalutustoiminto . Aseta haluamasi pituus painikkeella (4)[+] tai painikkeella (11)[–]. Käynnistä paalutustoiminto painamalla mittauspainiketta (2) [ ], ja siirry hitaasti aloituspisteestä poispäin. m0.483 0.500m 0.81x Mittaustyökalu mittaa jatkuvasti etäisyyden aloituspisteeseen. Tässä yhteydessä se näyt- tää määritetyn pituuden sekä nykyisen mit- tauslukeman. Alempi ja ylempi nuoli näyttävät pienimmän etäisyyden tulevaan ja viimeisim- pään merkintään. Huomautus: jatkuvassa mittauksessa voit valita myös mita- tun arvon määritetyksi pituudeksi pitämällä painiketta (2) [ ] painettuna. m0.500 0.500m1x Vasen kerroin ilmoittaa, kuinka usein olet jo saavuttanut määritetyn pituuden. Näytön si- vulla olevat vihreät nuolet näyttävät pituuden saavuttamisen merkintää varten. Punaiset nuolet tai punainen teksti osoittavat todellisen arvon, jos vertailupiste on näytön ulkopuolella. Kaltevuusmittaus / digitaalinen vesivaaka Valitse kaltevuusmittaus / digitaalinen vesivaaka . Mittaustyökalu vaihtaa automaattisesti kahden käyttötilan välillä. 1° 2° 3° Digitaalista vesivaakaa käytetään esineen vaa- kasuoran tai pystysuoran asennon tarkistami- seen (esim. pesukone, jääkaappi jne.). Jos kaltevuus ylittää 3 astetta, näytössä oleva kuula palaa punaisena. Digitaalisen vesivaa'an vertailutasona toimii mittaustyökalun alapuoli. 88.0° Kaltevuusmittausta käytetään jyrkkyyden tai kaltevuuden mittaamiseen (esim. portaissa, kaiteissa, huonekalujen asettelussa, putkien asennuksessa jne.). Kaltevuusmittauksen vertailutasona toimii mit- taustyökalun vasen kylki. Jos näyttö vilkkuu mittauksen aikana, mittaustyökalua on kallistettu liikaa si- vulle. Muistitoiminnot Lukema tai mittaustehtävän lopputulos tallennetaan auto- maattisesti. Vinkki: jos kamera on kytketty päälle, valokuva tallennetaan automaattisesti mittaustuloksen kanssa. Seuraavat tiedot on merkitty valokuvaan: – Mittaustulos – Yksittäiset mittaukset (tarvitaan mittaustuloksen määri- tykseen) – Käytetty mittaustoiminto – Vertailupiste – Päivämäärä ja kellonaika – Kaltevuuskulma (vain päällekytketyn vesivaa'an yhtey- dessä). Jos valokuvaa käytetään dokumentointiin ja se siirretään micro-USB-johdon välityksellä, zoomia ei kannata aktivoida. Jos mittaustyökalu on yhdistetty micro-USB-johdolla pääte- laitteeseen, järjestelmä luo lisäksi csv-tiedoston kaikkien tal- lennettujen mittaustietojen kanssa. Tallennetun lukeman näyttö Muistista voi hakea enintään 50arvoa (mittausarvoja tai mit- tausarvoilla varustettuja valokuvia). Valitse tallennustoiminto näyttönäppäimellä (12) [ ].

Näytön yläosassa ilmoitetaan tallennetun mit- tausarvon numero, alaosassa asianomainen tallennettu mittausarvo ja asianomainen mit- taustoiminto Paina painiketta (4)[+], kun haluat selata tal- lennettuja arvoja eteenpäin. Paina painiketta (11)[–], kun haluat selata tallennettuja ar- voja taaksepäin. Jos muistissa ei ole yhtään arvoa, näytön alaosassa lukee "0.000" ja yläosassa "0". Vanhin arvo on muistissa sijalla 1, uusin arvo sijalla 50 (kun käytettävissä on 50 tallennettua mittausarvoa). Jos tallennat yhden arvon lisää, muistin vanhin arvo poistetaan. Muistin tyhjennys Avaa muisti painamalla näyttönäppäintä (12) [ ]. Muistin voi tyhjentää painamalla toistuvasti näyttönäppäintä (3) [ ]. Muistin kaikki arvot voi poistaa myös "Asetukset"-valikon toiminnolla " ". Vahvista tämän jälkeen valinta näyttönäp- päimellä (12) [ ]. Muistin formatointi USB-muistin voi formatoida uudelleen (esimerkiksi tallennu- songelmien yhteydessä). Valitse tätä varten toiminto " " "Asetukset"-valikosta ja vahvista valinta näyttönäppäimellä (12) [ ]. Formatoinnin yhteydessä kaikki muistin tiedot poistetaan. USB-muistia ei saa formatoida muilla laitteilla (esimerkiksi ulkoisella tietokoneella). Arvojen yhteenlasku/vähennyslasku Mittausarvoille tai lopputuloksille voidaan tehdä yhteen- tai vähennyslaskuja. Arvojen yhteenlasku Seuraava esimerkki kuvaa pinta-alojen yhteenlaskun: mää- ritä pinta-ala kappaleen "Pinta-alamittaus" mukaan (katso "Pinta-alamittaus", Sivu135).

Paina painiketta (4)[+]. Laskettu pinta-ala ja tunnus"+" tulevat näyttöön. Käynnistä seu- raava pinta-alamittaus painamalla mittauspai- niketta (2) [ ]. Määritä pinta-ala kappaleen "Pinta-alamittaus" mukaan (katso "Pinta-ala- mittaus", Sivu135). Heti kun toinen mittaus on saatu päätökseen, toisen pinta-alamittauksen tulos ilmoi- tetaan näytön alaosassa. Paina mittauspainiketta (2) [ ] uudelleen näyttääksesi lopputuloksen. Huomautus: pituusmittauksessa lopputulos näytetään välit- tömästi. Suomi | 137 Bosch Power Tools 1 609 92A 4F4 | (22.10.2018)138 | Suomi 1 609 92A 4F4 | (22.10.2018) Bosch Power Tools Arvojen vähennyslasku Arvojen vähennyslaskun tekemiseksi paina painiketta (11)[–]. Toimi tästä eteenpäin samalla tavalla kuin koh- dassa "Arvojen yhteenlasku". Mittausarvojen poistaminen Painamalla lyhyesti käynnistys/sammutus/poisto-painiketta (9) [ ] voit poistaa viimeiseksi mitatun mittausarvon kai- kissa mittaustoiminnoissa. Bluetooth ®-liitäntä Tiedonsiirto muihin laitteisiin Mittaustyökalu on varustettu Bluetooth®-moduulilla, joka mahdollistaa langattoman tiedonsiirron tiettyihin Blue- tooth®-liitännällä varustettuihin mobiililaitteisiin (esim. äly- puhelin ja tabletti). Lisätietoja Bluetooth®-yhteyden järjestelmävaatimuksista voit katsoa Boschin verkkosivulta www.bosch‑pt.com u Lisätietoja saat Bosch-tuotesivustolta. Langattomalla Bluetooth®-yhteydellä tapahtuvan mobiililait- teen ja mittaustyökalun keskinäisen tiedonsiirron yhtey- dessä saattaa ilmetä aikaviiveitä. Tämä voi johtua laitteiden välisestä etäisyydestä tai itse mittauskohteesta. Bluetooth ®-liitännän aktivointi tietojen siirtämiseksi mobiililaitteeseen Bluetooth®-liitäntä aktivoidaan asetuksissa. Aktivoi Blue- tooth®-signaali painamalla painiketta (4)[+]. Varmista, että mobiililaitteen Bluetooth®-liitäntä on aktivoitu. Voit laajentaa mobiililaitteen toimintovalikoimaa ja helpottaa tiedonkäsittelyä Boschin "Measuring Master" -erikoissovel- luksella (App). Voit ladata sen omaan mobiililaitteeseesi asianomaisista verkkokaupoista. Kun Bosch-sovellus on käynnistetty, mobiililaitteen ja mit- taustyökalun välille muodostetaan yhteys. Jos järjestelmä löytää useampia mittaustyökaluja, valitse sopiva mittaustyö- kalu sarjanumeron avulla. Sarjanumero (15) on merkitty mit- taustyökalun laitekilpeen. Yhteyden tila sekä aktivoitu yhteys (f) ilmoitetaan mittaus- työkalun näytössä (1). Bluetooth ®-liitännän deaktivointi Bluetooth®-yhteys deaktivoidaan asetuksissa. Kun haluat deaktivoida Bluetooth®-signaalin, paina painiketta (11)[–] tai sammuta mittaustyökalu. USB-liitäntä Tiedonsiirto USB-liitännän kautta Mittaustyökalun micro-USB-liitännän kautta voi siirtää tietoja tiettyihin USB-liitännällä varustettuihin laitteisiin (esimer- kiksi tietokoneeseen ja sylimikroon). Yhdistä mittaustyökalu micro-USB-liitännän kautta tietoko- neeseesi tai sylimikroosi. Tietokoneen tai sylimikron käyttö- järjestelmä tunnistaa mittaustyökalun automaattisesti levy- asemaksi. Huomautus: Li-ion-akun lataus alkaa heti kun liität mittaus- työkalun tietokoneeseen tai sylimikroon micro-USB-johdon välityksellä. Latausaika riippuu latausvirran voimakkuudesta. Työskentelyohjeita u Lisätietoja saat Bosch-tuotesivustolta.u Mittaustyökalu on varustettu radiosignaaliliitännällä. Paikallisia käyttörajoituksia (esimerkiksi lentoko- neissa tai sairaaloissa) on noudatettava. Yleisiä ohjeita Vastaanotinlinssi (20), lasersäteen ulostuloaukko (18) ja ka- mera (19) eivät saa olla peitettyinä mittauksen aikana. Mittaustyökalua ei saa liikuttaa mittauksen aikana. Mikäli suinkin mahdollista, aseta mittaustyökalu tukevaa alustaa tai tukea vasten. Mittausalueeseen vaikuttavat tekijät Mittausalue riippuu valaistusolosuhteista ja kohdepinnan heijastusominaisuuksista. Käytä kirkkaasti valaistussa ympä- ristössä lasersäteen näkyvyyden parantamiseksi lasertark- kailulaseja (19)(26) (lisätarvike) ja lasertähtäintaulua (25) (lisätarvike), tai varjosta kohdepinta. Mittaustulokseen vaikuttavat tekijät Fysikaalisista vaikutuksista johtuen ei voida sulkea pois mah- dollisuutta, että erilaiset pinnat saattavat johtaa mittausvir- heisiin. Tällaisia pintoja ovat esimerkiksi: – läpinäkyvät pinnat (esim. lasi ja vesi), – heijastavat pinnat (esim. lasi ja kiillotettu metalli), – huokoiset pinnat (esim. eristeet) – karkeat pinnat (esim. pohjarappaus ja luonnonkivi). Käytä näillä pinnoilla tarvittaessa lasertähtäintaulua (25) (li- sätarvike). Mittausvirheet ovat lisäksi mahdollisia vinosti tähdätyissä kohdepinnoissa. Samoin erilämpöiset ilmakerrokset tai epäsuorasti vastaano- tetut heijastumat saattavat vaikuttaa mittausarvoon. Kaltevuusmittauksen tarkkuuden tarkastus ja kalibrointi (katso kuvaH) Tarkasta kaltevuusmittauksen tarkkuus säännöllisin välein. Tämä tehdään kääntömittauksella. Aseta sitä varten mittaus- työkalu pöydälle ja mittaa kaltevuus. Käännä mittaustyökalua 180 astetta ja mittaa kaltevuus uudelleen. Mittaustulosten keskinäinen ero saa olla maks. 0,3°. Jos poikkeama on tätä suurempi, mittaustyökalu täytyy ka- libroida uudelleen. Valitse sitä varten asetusten kohta . Noudata näytössä näkyviä ohjeita. Voimakkaiden lämpötilanvaihteluiden tai iskuille altistumisen jälkeen suosittelemme tekemään mittaustyökalun tarkkuu- den tarkastuksen ja tarvittaessa kalibroinnin. Lämpötilan- vaihteluiden jälkeen mittaustyökalun lämpötilan on annet- tava tasoittua jonkin aikaa ennen kalibroinnin suorittamista.Etäisyysmittauksen tarkkuuden tarkastus Voit tarkastaa mittaustyökalun tarkkuuden seuraavasti: – Valitse noin 3-10m pituinen pysyvästi muuttumaton mit- tausmatka, jonka pituuden tunnet tarkasti (esim. huoneen leveys, oviaukko). Mittaus tulee suorittaa hyvissä olosuh- teissa, ts. mittausmatkan tulee olla heikosti taustavalais- tussa sisätilassa ja kohdepinnan täytyy olla sileä ja heijas- tava (esimerkiksi valkoiseksi maalattu seinä). – Mittaa matka 10 kertaa perätysten. Yksittäismittausten tulokset saavat poiketa enintään ±2mm keskiarvosta koko mittausmatkalla ja hyvissä olosuhteissa. Kirjaa mittaustulokset muistiin, jotta voit verrata tarkkuutta myöhemmin. Tarkkuuden tarkastus ja kohdistimen (lankaristin) kalibrointi Tarkasta säännöllisin väliajoin laserin ja kohdistimen suunta- tarkkuus. – Valitse kohteeksi vaalea ja mahdollisimman heikosti va- laistu pinta (esimerkiksi valkoinen seinä), joka on vähin- tään 5 m etäisyydellä. – Tarkasta, että laserpiste on näytön kohdistimen sisällä. Jos laserpiste ei ole kohdistimen sisällä, kohdistin täytyy ka- libroida uudelleen. Valitse sitä varten asetusten kohta . Noudata näytössä nä- kyviä ohjeita. Työskentely jalustan (lisätarvike) kanssa Jalustan käyttö on välttämätöntä erityisesti suuremmilla etäi- syyksillä. Asenna 1/4":n kierteellä (17) varustettu mittaus- työkalu jalustan (27) tai tavanomaisen kamerajalustan pika- vaihtolevyyn. Kiinnitä se pikavaihtolevyn lukitusruuvilla. Säädä asetusten kautta vertailutaso jalustamittauksia varten (vertailutasona jalusta). Viat – syyt ja korjausohjeet Syy Korjaustoimenpide Lämpötilavaroitus vilkkuu, mittaus ei ole mahdollista Mittaustyökalu ei ole –10... +45 käyttölämpötilassa (jat- kuvassa mittaustoiminnossa maks. +40 °C). Odota, kunnes mittaustyö- kalu on ohjeenmukaisessa käyttölämpötilassa. Näytössä on "ERROR"-ilmoitus Mittayksiköltään erilaisten mittausarvojen yhteenlasku tai vähennys Tee vain mittayksiköltään sa- mojen mittausarvojen yh- teen-/vähennyslaskuja. Lasersäteen ja kohdepinnan välinen kulma on liian terävä. Suurenna lasersäteen ja koh- depinnan välistä kulmaa. Kohdepinta heijastaa liian voimakkaasti (esim. peili) tai liian heikosti (esim. musta kangas), tai ympäristön va- laistus on liian kirkas. Käytä lasertähtäintaulua (25) (lisätarvike) Syy Korjaustoimenpide Lasersäteen ulostuloaukko (18), vastaanotinlinssi (20) tai kamera (19) ovat huurtu- neet (esimerkiksi nopean lämpötila vaihtelun takia). Puhdista lasersäteen ulostu- loaukko (18), vastaanotin- linssi (20) tai kamera (19) pehmeällä ja kuivalla liinalla Laskettu arvo on suurempi kuin 1 999 999 tai pienempi kuin –999 999 m/m

Jaa laskutehtävä useampiin osiin. Näytössä on "CAL"- ja "ERROR"-ilmoitus Kaltevuusmittauksen kalib- rointia ei ole tehty oikeassa järjestyksessä tai oikeissa asennoissa. Toista kalibrointi näytön ja käyttöoppaan ohjeiden mu- kaisesti. Kalibrointia varten käytetyt pinnat eivät olleet täsmälleen vaakasuoria tai pystysuoria. Toista kalibrointi vaakasuo- ralla tai pystysuoralla pin- nalla ja tarvittaessa tarkista pinnat etukäteen vesi- vaa'alla. Mittaustyökalua liikutettiin tai kallistettiin, kun paini- ketta painettiin. Toista kalibrointi ja pidä mit- taustyökalua liikuttamatta paikallaan, kun painat paini- ketta. Akun lataustilan näyttö (g), lämpötilavaroitus ja näy- tössä "ERROR"-ilmoitus Mittaustyökalun lämpötila ei ole sallitun latauslämpötila- alueen puitteissa. Odota, kunnes latauslämpö- tila-alue on saavutettu. Akun lataustilan näyttö (g) ja näytössä "ERROR"-ilmoi- tus Akun väärä latausjännite. Tarkista, että liitäntä on tehty kunnolla ja että latauslaite toimii oikein. Jos laitetunnus vilkkuu, akku on viallinen ja se tulee vaihdattaa Bosch- huollossa. Mittaustulos on epäuskottava Kohdepinta ei heijasta tasai- sesti (esim. vesi ja lasi). Peitä kohdepinta. Lasersäteen ulostuloaukko (18), vastaanotinlinssi (20) tai kamera (19) ovat pei- tossa. Poista lasersäteen ulostu- loaukon (18), vastaanotin- linssin (20) tai kameran (19) peittävät esteet. Asetettu väärä vertailutaso. Valitse mittaukseen sopiva vertailutaso. Lasersäteen kulkuradan este. Laserpisteen täytyy osua ko- konaan kohdepintaan. Bluetooth®-toimintoa ei voi aktivoida Akussa on liian vähän la- tausta. Lataa mittaustyökalun akku. Ei Bluetooth®-yhteyttä Bluetooth®-yhteyden häiriö Kytke mittaustyökalun ja mo- biililaitteen Bluetooth® pois Suomi | 139 Bosch Power Tools 1 609 92A 4F4 | (22.10.2018)140 | Suomi 1 609 92A 4F4 | (22.10.2018) Bosch Power Tools Syy Korjaustoimenpide päältä ja sen jälkeen uudel- leen päälle. Tarkasta mobiililaitteesi käyt- tösovellus. Tarkasta, että mittaustyöka- lun ja mobiililaitteen Blue- tooth® on aktivoitu. Tarkasta mobiililaite ylikuor- mituksen varalta. Lyhennä mittaustyökalun ja mobiililaitteen välistä väli- matkaa. Vältä esteitä (esim. teräsbe- toni ja metalliovet) mittaus- työkalun ja mobiililaitteen vä- lillä. Pidä riittävä etäisyys sähkömagneettisiin häiriö- lähteisiin (esim. WLAN-lähet- timet). Tiedonsiirto ei ole mahdollista USB-liitännän kautta Micro-USB-johto Tarkasta, että micro-USB- johto on kiinnitetty oikein ja kunnolla paikalleen. Tarkasta micro-USB-johto vaurioiden varalta. Mittaustyökalu valvoo omaa toimintaansa jo- kaisen mittauksen yhteydessä. Jos se havait- see vian, näytössä näkyy enää vain viereinen symboli. Tässä tapauksessa, tai jos et saa pois- tettua vikaa yllä annetuilla korjausohjeilla, lä- hetä mittaustyökalu jälleenmyyjän välityksellä Bosch-huol- toon. Hoito ja huolto Huolto ja puhdistus Pidä aina mittaustyökalu puhtaana. Älä koskaan upota mittaustyökalua veteen tai muihin nestei- siin. Pyyhi lika pois kostealla ja pehmeällä liinalla. Älä käytä puh- distusaineita tai liuottimia. Puhdista varsinkin vastaanotinlinssi (20), lasersäteen ulos- tuloaukko (18) ja kamera (19) erittäin varovasti. Varmista, ettei vastaanotinlinssin, lasersäteen ulostuloaukon tai kame- ran päällä ole likaa. Puhdista vastaanotinlinssi, laseraukko ja kamera vain sellaisilla tarvikkeilla, jotka soveltuvat myös ka- meroiden linssien hoitoon. Älä yritä poistaa terävillä esineillä likaa vastaanotinlinssistä, lasersäteen ulostuloaukosta tai ka- merasta äläkä pyyhi hankaavalla liinalla niiden pintaa (naar- muuntumisvaara). Jos mittaustyökalu on vioittunut, lähetä se huoltoon suoja- laukussa (24). Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar- vikkeita koskeviin kysymyksiin. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Hävitys Toimita käytöstä poistetut mittaustyökalut, lisätarvikkeet ja pakkaukset ympäristöystävälliseen kierrätykseen. Älä heitä mittaustyökaluja talousjätteisiin! Koskee vain EU‑maita: Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökel- vottomat mittaustyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/pa- ristot täytyy kerätä erikseen ja toimittaa ympäristöystävälli- seen kierrätykseen. Akut/paristot: u Vain ammattiasentaja saa irrottaa sisäänrakennetut akut hävittämistä varten. Rungon kuoren avaaminen voi rikkoa mittaustyökalun. Varmista ennen akun irrottamista, että se on täysin tyhjä. Varmista ennen akun irrottamista, että se on täysin tyhjä. Ir- rota laitekilpi, avaa mittatappi ja irrota kaikki ruuvit rungon taustapuolelta. Irrota rungon kuori, irrota kaikki johdot piiri- levystä ja avaa ruuvit. Irrota piirilevy, jotta saat akun näky- viin. Avaa molemmat ruuvit ja irrota akku. Huolehdi sen asianmukaisesta hävityksestä. Vaikka akku olisi täysin tyhjä, se sisältää yhä jäännösvarauk- sen, joka voi purkautua oikosulkutilanteessa. Älä heitä akkuja/paristoja talousjätteisiin, tuleen tai veteen. Hävitettävien akkujen/paristojen varaus tulee purkaa, mikäli suinkin mahdollista. Ne tulee toimittaa asiaankuuluvaan kier- rätyspisteeseen.Ελληνικά Υποδείξεις ασφαλείας Για να εργαστείτε με το όργανο μέτρησης χωρίς κίνδυνο και με ασφάλεια, πρέπει να διαβάσετε και να τηρήσετε όλες τις υποδείξεις. Εάν το όργανο μέτρησης δε χρησιμοποιηθεί σύμφωνα με αυτές τις οδηγίες, τα ενσωματωμένα στο όργανο μέτρησης μέτρα προστασίας μπορεί να επηρεαστούν αρνητικά. Μην καταστρέψετε ποτέ τις προειδοποιητικές πινακίδες που βρίσκονται στο όργανο μέτρησης. ΦΥΛΑΞΤΕ ΚΑΛΑ ΑΥΤΕΣ ΤΙΣ ΥΠΟΔΕΙΞΕΙΣ ΚΑΙ ΔΩΣΤΕ ΤΕΣ ΣΕ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΧΡΕΙΑΣΤΕΙ ΜΑΖΙ ΜΕ ΤΟ ΟΡΓΑΝΟ ΜΕΤΡΗΣΗΣ. u Προσοχή – όταν χρησιμοποιηθούν άλλες, διαφορετικές από τις αναφερόμενες εδώ διατάξεις χειρισμού ή διατάξεις ρύθμισης ή λάβει χώρα άλλη διαδικασία, μπορεί αυτό να οδηγήσει σε επικίνδυνη έκθεση στην ακτινοβολία. Το όργανο μέτρησης παραδίδεται με μια προειδοποιητική πινακίδα (χαρακτηρισμένη στην παράσταση του οργάνου μέτρησης στη σελίδα γραφικών με τον αριθμό (14)). u Εάν το κείμενο της προειδοποιητικής πινακίδας δεν είναι στη γλώσσα της χώρας σας, τότε πριν τη θέση για πρώτη φορά σε λειτουργία κολλήστε πάνω το συμπαραδιδόμενο αυτοκόλλητο στη γλώσσα της χώρας
