NAUDOJIMO INSTRUKCIJA GKS 12V26 Professional BOSCH

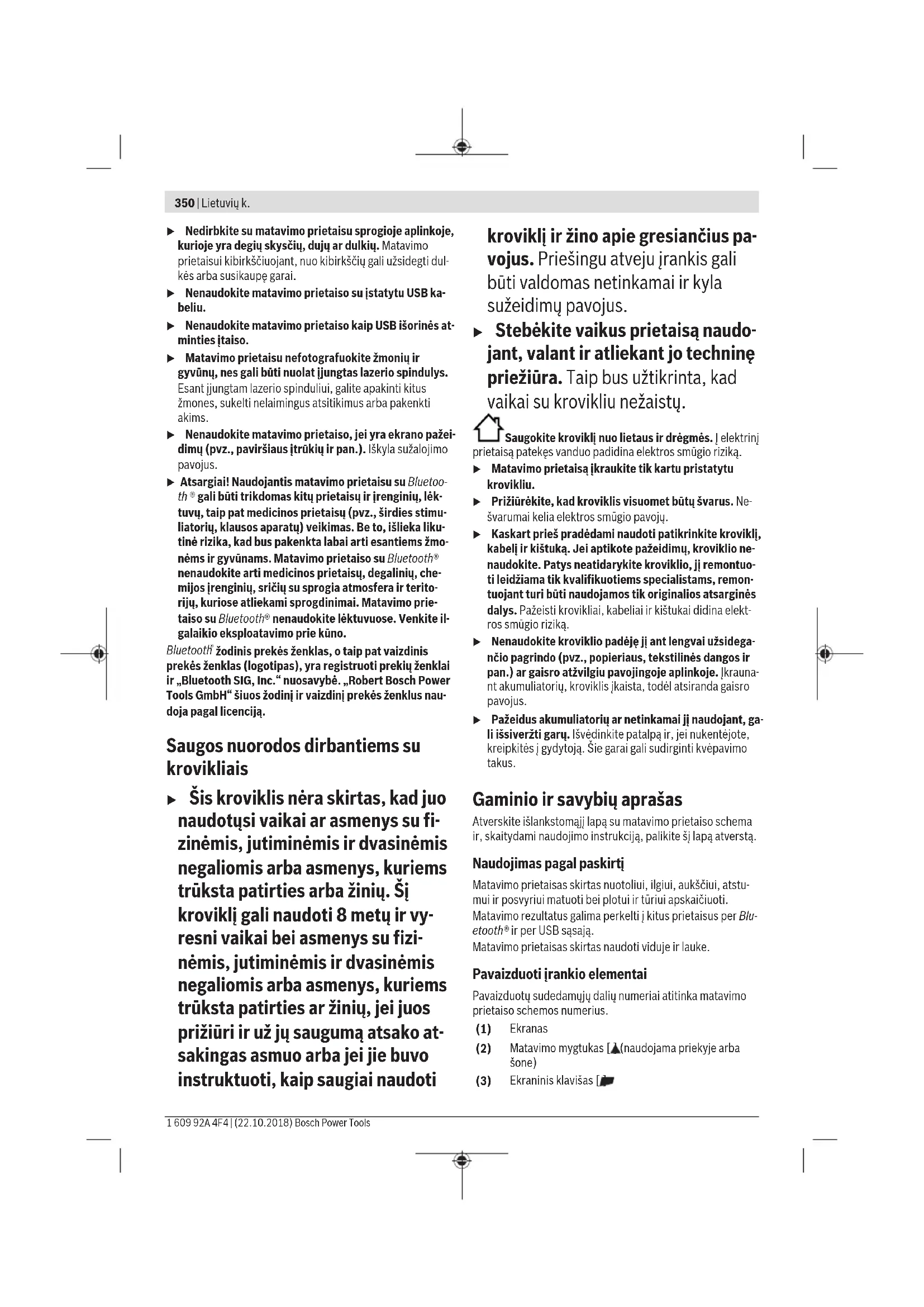

žodinis prekės ženklas, o taip pat vaizdinis prekės ženklas (logotipas), yra registruoti prekių ženklai ir „Bluetooth SIG, Inc.“ nuosavybė. „Robert Bosch Power Tools GmbH“ šiuos žodinį ir vaizdinį prekės ženklus nau- doja pagal licenciją. Saugos nuorodos dirbantiems su krovikliais u Šis kroviklis nėra skirtas, kad juo naudotųsi vaikai ar asmenys su fi- zinėmis, jutiminėmis ir dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties arba žinių. Šį kroviklį gali naudoti 8 metų ir vy- resni vaikai bei asmenys su fizi- nėmis, jutiminėmis ir dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties ar žinių, jei juos prižiūri ir už jų saugumą atsako at- sakingas asmuo arba jei jie buvo instruktuoti, kaip saugiai naudoti kroviklį ir žino apie gresiančius pa- vojus. Priešingu atveju įrankis gali būti valdomas netinkamai ir kyla sužeidimų pavojus. u Stebėkite vaikus prietaisą naudo- jant, valant ir atliekant jo techninę priežiūra. Taip bus užtikrinta, kad vaikai su krovikliu nežaistų. Saugokite kroviklį nuo lietaus ir drėgmės. Į elektrinį prietaisą patekęs vanduo padidina elektros smūgio riziką. u Matavimo prietaisą įkraukite tik kartu pristatytu krovikliu. u Prižiūrėkite, kad kroviklis visuomet būtų švarus. Ne- švarumai kelia elektros smūgio pavojų. u Kaskart prieš pradėdami naudoti patikrinkite kroviklį, kabelį ir kištuką. Jei aptikote pažeidimų, kroviklio ne- naudokite. Patys neatidarykite kroviklio, jį remontuo- ti leidžiama tik kvalifikuotiems specialistams, remon- tuojant turi būti naudojamos tik originalios atsarginės dalys. Pažeisti krovikliai, kabeliai ir kištukai didina elekt- ros smūgio riziką. u Nenaudokite kroviklio padėję jį ant lengvai užsidega- nčio pagrindo (pvz., popieriaus, tekstilinės dangos ir pan.) ar gaisro atžvilgiu pavojingoje aplinkoje. Įkrauna- nt akumuliatorių, kroviklis įkaista, todėl atsiranda gaisro pavojus. u Pažeidus akumuliatorių ar netinkamai jį naudojant, ga- li išsiveržti garų. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus. Gaminio ir savybių aprašas Atverskite išlankstomąjį lapą su matavimo prietaiso schema ir, skaitydami naudojimo instrukciją, palikite šį lapą atverstą. Naudojimas pagal paskirtį Matavimo prietaisas skirtas nuotoliui, ilgiui, aukščiui, atstu- mui ir posvyriui matuoti bei plotui ir tūriui apskaičiuoti. Matavimo rezultatus galima perkelti į kitus prietaisus per Blu- etooth® ir per USB sąsają. Matavimo prietaisas skirtas naudoti viduje ir lauke. Pavaizduoti įrankio elementai Pavaizduotų sudedamųjų dalių numeriai atitinka matavimo prietaiso schemos numerius. (1) Ekranas (2) Matavimo mygtukas [ ] (naudojama priekyje arba šone) (3) Ekraninis klavišas [ ](4) Pliuso mygtukas[+] /parinktis į dešinę (5) Mastelio keitimo mygtukas (6) Kilpos prietaisui nešti įtvaras (7) Matavimo kaiščio atidarymo mygtukas (8) Matavimo kaištis (9) Įjungimo-išjungimo-šalinimo mygtukas [ ] (10) Kameros mygtukas (11) Minuso mygtukas [−] /parinktis į kairę (12) Ekraninis klavišas [ ] (13) Funkcinis mygtukas[Func] (14) Įspėjamasis lazerio spindulio ženklas (15) Serijos numeris (16) „Micro“ USB įvorė (17) 1/4" stovo sriegis (18) Lazerio spindulio išėjimo anga (19) Kamera (20) Priėmimo lęšis (21) Kilpa prietaisui nešti (22) „Micro-USB“ kabelis (23) Kroviklis

(24) Apsauginis krepšys (25) Lazerio nusitaikymo lentelė

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komp- lektą neįeina. Visą papildomą įrangą rasite mūsų papildo- mos įrangos programoje. Ekrano simboliai (a) Rezultato eilutė (b) Taikinio rodmuo (kryželis) (c) Posvyrio kampo rodmuo (d) Data/paros laikas (e) Bazinė matavimo plokštuma (f) Ryšio būsena Bluetooth® nesuaktyvintas Bluetooth® suaktyvintas, ryšys sukurtas (g) Akumuliatoriaus įkrovos būklės indikatorius (h) Matavimo verčių eilutės (i) Nustatymai (ekraninis klavišas) (j) Pasirinkta matavimo funkcija (k) Vidinė atmintis (ekraninis klavišas) (l) Integruota pagalbos funkcija (ekraninis klavišas) (m) Atgal (ekraninis klavišas) (n) Pradžios ekranas (ekraninis klavišas) (o) Prietaiso nustatymai Techniniai duomenys Skaitmeninis lazerinis at- stumų matuoklis GLM 120 C Gaminio numeris 3 601 K72 F.. Matavimo diapazonas (tipi- nis) 0,08–120 m

Mažiausias rodmens viene- tas 0,5 mm Netiesioginis atstumo matavimas ir gulsčiukas Matavimo sritis 0°–360° (4x90°) Posvyrio matavimas Matavimo sritis 0°–360° (4x90°) Matavimo tikslumas (tipinis) ±0,2° C)D)E) Mažiausias rodmens viene- tas 0,1° Bendroji informacija Darbinė temperatūra –10 °C ...+45°C

Sandėliavimo temperatūra –20 °C ... +70 °C Leidžiamosios įkrovimo temperatūros intervalas +5°C ... +40°C Maks. santykinis oro drėgnis 90 % Maks. eksploatavimo aukštis virš bazinio aukščio 2000 m Užterštumo laipsnis pagal IEC61010-1

Lazerio klasė 2 Lazerio tipas 650 nm, <1 mW Lazerio spindulio skersmuo (esant 25°C) apie – 10m atstumu 9mm – 100m atstumu 90mm Automatinis išjungimas maždaug po Lietuvių k. | 351 Bosch Power Tools 1 609 92A 4F4 | (22.10.2018)352 | Lietuvių k. 1 609 92A 4F4 | (22.10.2018) Bosch Power Tools Skaitmeninis lazerinis at- stumų matuoklis GLM 120 C – Lazeris 20 s – Matavimo prietaisas (ne- atlikus matavimo) 5 min

Svoris pagal „EPTA‑Proce- dure 01:2014“ 0,21 kg Matmenys 142 (176) x 64 x 28 mm Apsaugos tipas IP 54 (apsauga nuo dulkių ir vandens purslų) Duomenų perdavimas „Bluetooth®“ Bluetooth® („4.2 low-energy“)

Darbinio dažnio juosta 2402 – 2480 MHz Maks. siuntimo galia 8 mW „Micro-USB“ kabelis USB 2.0 – Įkrovimo įtampa 5,0 V – Krovimo srovė 1000 mA Ličio jonų akumuliatorius Nominalioji įtampa 3,6 V Talpa 3120 mAh Akumuliatoriaus celių skaičius

Įkrovimo trukmė apie 5,5 h

Akumuliatoriaus įkrovimo įtampa 5,0 V Krovimo srovė 1000 mA Skaitmeninis lazerinis at- stumų matuoklis GLM 120 C Apsaugos klasė / II A) Matuojant nuo matavimo prietaiso priekinės briaunos: kai didelė nusitaikymo objekto atspindžio geba (pvz., balta dažyta siena), silpnas fono apšvietimas ir 25°C darbinė temperatūra. Taip pat reikia įvertinti ±0,05 mm/m paklaidą. B) Matuojant nuo matavimo prietaiso priekinės briaunos: kai didelė nusitaikymo objekto atspindžio geba (pvz., balta dažyta siena) ir stiprus fono apšvietimas. Taip pat reikia įvertinti ± 0,15 mm/m paklaidą. C) Po kalibravimo 0° ir 90° padėtyse. Papildoma nuolydžio paklai- da maks. ±0,01°/laipsniui iki 45°. Matavimo tikslumas priklauso nuo posvyrio matavimo kalibravimo trijų orientacijų, žr. H pav. D) Esant 25 °C darbinei temperatūrai. Įkrovimo laikas su 1A-USB krovikliu. Greitas įkrovimas, esant išjungtam matavimo prie- taisui. E) Atliekant posvyrio matavimus, bazinė plokštuma yra kairioji ma- tavimo prietaiso pusė. F) Esant nuolatinio matavimo funkcijai, maks. darbinė temperatūra yra +40 °C. G) tik nelaidūs nešvarumai, tačiau galima tikėtis aprasojimo sukelto laikino laidumo H) Automatinį išjungimo laiką galima nustatyti (2, 5, 10minučių arba niekada).

I) Bluetooth® „Low-Energy“ prietaisuose priklausomai nuo mode-

lio ir operacinės sistemos gali nebūti galimybės sukurti ryšio. Bluetooth® prietaisai turi palaikyti GATT profilį. Ilgas akumuliatoriaus veikimo laikas pasiekiamas energiją taupančio- mis priemonėmis, pvz., deaktyvinus Bluetooth® funkciją, jei jos nerei- kia, arba sumažinus ekrano apšvietą. Firminėje lentelėje esantis serijos numeris (15) yra skirtas jūsų mata- vimo prietaisui vienareikšmiškai identifikuoti. Pirmasis naudojimas Akumuliatoriaus įkrovimas u Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie jūsų mata- vimo prietaisu naudojamo ličio jonų akumuliatoriaus. u Naudojant kitų gamintojų kroviklius, gali atsirasti ma- tavimo prietaiso defektų; šiam matavimo prietaisui įkrauti taip pat netinka aukštesnė automobilių krovik- lių įtampa (pvz., 12V). Nesilaikant šio nurodymo, nustoja galiojusi garantija. u Atkreipkite dėmesį į tinklo įtampą! Elektros srovės šal- tinio įtampa turi atitikti nurodytąją kroviklio firminėje le- ntelėje. Nuoroda: akumuliatorius pristatomas iš dalies įkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą aku- muliatorių visiškai įkraukite. Nuoroda: „Micro-USB“ įvorė (16) „Micro-USB“ kabeliui pri- jungti (22) yra po matavimo kaiščio (8) dangteliu. Norėdami atidaryti dangtelį (7), paspauskite atidarymo mygtuką. Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavi- mo trukmė dėl to nesutrumpėja. Krovimo proceso nutrauki- mas akumuliatoriui nekenkia. Jei mirksi akumuliatoriaus įkrovos indikatoriaus (g), apatinis segmentas, bus galima atlikti tik kelis matavimus. Įkraukite akumuliatorių.Jei apie akumuliatoriaus įkrovos būklės indikatoriaus (g) segmentus mirksi rėmelis, matuoti nebegalima. Matavimo prietaisą bus galima naudoti tik trumpą laiką (pvz., norint pa- tikrinti matavimo verčių sąrašo įrašus). Įkraukite akumuliato- rių. Kartu pateiktu „Micro-USB“ kabeliu (22) matavimo prietaisą sujunkite su krovikliu (23). Kroviklį (23) įjunkite į kištukinį lizdą. Pradedamas įkrovimas. Akumuliatoriaus įkrovos indikatorius (g) informuoja apie vykstantį įkrovimo procesą. Įkrovimo metu segmentai vienas po kito trumpam užsidega. Kai parodomi visi akumuliatoriaus įkrovos indikatoriaus (g) segmentai, akumuliatorius yra iki galo įkrautas. Jei ilgesnį laiką nenaudojate akumuliatorių kroviklio, išjun- kite jį iš elektros tinklo. Akumuliatorių taip pat galima įkrauti USB prievade. Tuo tiks- lu matavimo prietaisą „Micro-USB“ kabeliu prijunkite prie USB prievado. Veikiant USB režimu (įkrovimo režimas, duo- menų perdavimas), įkrovimo laikas gali būti žymiai ilgesnis. Įkrovimo operacijos metu matavimo prietaiso negalima nau- doti autonomiškai. Įkrovimo operacijos metu Bluetooth® išsijungia. Jei yra ryšys su kitais prietaisais, jis nutraukiamas. Dėl to gali dingti duo- menys. Akumuliatoriaus optimalaus naudojimo matavimo prie- taise nuorodos Matavimo prietaisą sandėliuokite tik leidžiamosios tempera- tūros diapazone, (žr. „Techniniai duomenys“, Puslapis351). Nepalikite matavimo prietaiso vasarą automobilyje. Pastebimas įkrauto akumuliatoriaus veikimo laiko sutrum- pėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pa- keisti Bosch klientų aptarnavimo dirbtuvėse. Laikykitės pateiktų šalinimo nurodymų. Naudojimas Paruošimas naudoti u Nepalikite įjungto matavimo prietaiso be priežiūros, o baigę su prietaisu dirbti, jį išjunkite. Lazerio spindulys gali apakinti kitus žmones. u Saugokite matavimo prietaisą nuo drėgmės ir tiesiogi- nio saulės spindulių poveikio. u Matavimo prietaisą saugokite nuo itin aukštos ir že- mos temperatūros bei temperatūros svyravimų. Pvz., nepalikite jo ilgesniam laikui automobilyje. Esant dides- niems temperatūros svyravimams, prieš įjungdami mata- vimo prietaisą, palaukite, kol stabilizuosis jo temperatūra. Esant ypač aukštai ir žemai temperatūrai arba temperatū- ros svyravimams, gali būti pakenkiama matavimo prietaiso tikslumui. u Saugokite, kad matavimo prietaisas nebūtų smarkiai sutrenktas ir nenukristų. Po stipraus išorinio poveikio matavimo prietaisui, prieš tęsdami darbą, visada turėtu- mėte atlikti tikslumo patikrinimą.Matavimo prietaiso tiks- lumo patikra u Matavimo prietaisas yra su radijo sąsaja. Būtina lai- kytis vietinių eksploatavimo apribojimų, pvz., lėktu- vuose ar ligoninėse. Įjungimas ir išjungimas Dirbdami stebėkite, kad priėmimo lęšis (20), lazerio spindu- lio išėjimo anga (18) ir kamera (19) nebūtų uždaryti ar uždengti, priešingu atveju matavimai bus klaidingi. – Norėdami įjungti matavimo prietaisą ir lazerį, trumpai pa- spauskite priekinį ar šoninį matavimo mygtuką (2) – Norėdami įjungti matavimo prietaisą be lazerio, trumpai paspauskite įjungimo-išjungimo ir šalinimo mygtuką (9) u Nenukreipkite lazerio spindulio į kitus asmenis ar gyvūnus ir nežiūrėkite į lazerio spindulį patys, net ir būdami atokiau nuo prietaiso. Norėdami lazerį išjungti, trumpai paspauskite įjungimo-iš- jungimo ir šalinimo mygtuką (9) Norėdami išjungti kamerą, paspauskite kameros mygtuką (10). Norėdami išjungti matavimo prietaisą, laikykite paspaustą įjungimo-išjungimo ir šalinimo mygtuką (9) Matavimo prietaisą išjungus, atmintyje esančios vertės ir prietaiso nustatymai išsaugomi. Kamera Įjungus matavimo prietaisą, automatiškai įjungiama ir kame- ra (19). Norėdami išjungti, paspauskite kameros mygtuką (10). Esant didesniam atstumui (apie > 5m), matavimo taškui pa- žymėti papildomai yra suaktyvinama nusitaikymo žymė. Lazerio taško matomumo optimizavimas Naudojant matavimo prietaisą, ypač lauke, šviečiant saulei ir net viduje, kai matuojami ilgi atstumai, gali būti, kad lazerio taškas nebus matomas. Lazerio taško/matavimo taikinio ma- tomumą gali pagerinti papildomai įjungus kamerą ir: – Nustačius ekrano apšvietą (prietaiso nustatymai) – Naudojant mastelio keitimo funkciją mygtuku (5). Matavimas Įjungus matavimo prietaisą, jis veikia ilgio matavimo režimu. Norėdami įjungti kitą matavimo funkciją, spauskite mygtuką (13)[Func]. Mygtuku (4)[+] arba mygtuku (11)[–](žr. „Matavimo funkcijos“, Puslapis355) iš matavimo funkcijų pasirinkite pageidaujamą matavimo funkciją. Mygtuku (13)[Func] arba matavimo mygtuku (2) [ ] suaktyvinkite matavimo funkciją. Kiekvieną kartą įjungus matavimo prietaisą, kaip bazinė plo- kštuma iš karto būna nustatytas matavimo prietaiso užpaka- linis kraštas. Norėdami pakeisti bazinę plokštumą, pasirin- kite (žr. „Bazinės plokštumos pasirinkimas (žr.A pav.)“, Pus- lapis354). Matavimo prietaisą priglauskite prie pageidauja- mo matavimo pradinio taško (pvz., sienos). Nuoroda: Jei matavimo prietaisas buvo įjungtas įjungimo-iš- jungimo mygtuku (9)[ ], norėdami įjungti lazerį, trumpai pa- spauskite matavimo mygtuką (2)[ ]. Lietuvių k. | 353 Bosch Power Tools 1 609 92A 4F4 | (22.10.2018)354 | Lietuvių k. 1 609 92A 4F4 | (22.10.2018) Bosch Power Tools Kad pradėtumėte matavimą, trumpai paspauskite matavimo mygtuką (2) . Po to lazerio spindulys išjungiamas. Norėda- mi atlikti kitą matavimą, pakartokite šiuos veiksmus. Esant įjungtam nuolatiniam lazerio spinduliui ir nuolatinio matavimo funkcijai, matuoti pradedama jau po pirmojo ma- tavimo mygtuko (2) paspaudimo. u Nenukreipkite lazerio spindulio į kitus asmenis ar gyvūnus ir nežiūrėkite į lazerio spindulį patys, net ir būdami atokiau nuo prietaiso. Nuoroda: matavimo vertė paprastai parodoma maždaug per 0,5s, vėliausiai - maždaug po 4s. Matavimo trukmė pri- klauso nuo atstumo, apšvietimo sąlygų ir nusitaikymo pavi- ršiaus atspindžio. Baigus matuoti, lazerio spindulys automa- tiškai išjungiamas. Nenutrūkstamas lazerio spindulys po ma- tavimo neišjungiamas (žr. „Nenutrūkstamas lazerio spindu- lys“, Puslapis354). Bazinės plokštumos pasirinkimas (žr.A pav.) Matavimui atlikti galite pasirinkti vieną iš keturių bazinių plo- kštumų: – matavimo prietaiso užpakalinis kraštas (pvz., dedant prie sienos), – 180° kampu atlenktas matavimo kaištis (8) (pvz., matavi- mams iš kampo), – matavimo prietaiso priekinis kraštas (pvz., matuojant nuo salo krašto), – sriegio (17) vidurys (pvz., matuojant su stovu). Matavimo kaiščio (8) atlenkimas ir nulenkimas 180° kampu yra automatiškai atpažįstamas ir įjungiama atitinkama bazinė plokštuma. Nustatymą patvirtinkite matavimo mygtuku (2) Ekraniniu klavišu (3) [ ] pasirinkite matavimo prietaiso nustatymus. Mygtuku (4)[+] arba (11)[–] pasirinkite bazi- nę plokštumą ir patvirtinkite mygtuku (13)[Func]. Kaskart įjungus matavimo prietaisą, kaip bazinė plokštuma būna nustatytas matavimo prietaiso užpakalinis kraštas. Nenutrūkstamas lazerio spindulys Jei reikia, matavimo prietaisą galite nustatyti taip, kad laze- rio spindulys būtų nenutrūkstamas. Ekraniniu klavišu (3) [ ] pasirinkite matavimo prietaiso nustatymus. Mygtuku (4)[+] arba (11)[–] pasirinkite nuolatinį lazerio spindulį ir patvirtinkite mygtuku (13)[Func]. u Nenukreipkite lazerio spindulio į kitus asmenis ar gyvūnus ir nežiūrėkite į lazerio spindulį patys, net ir būdami atokiau nuo prietaiso. Esant šiam nustatymui, lazerio spindulys lieka įjungtas net ir tarp matavimų, norint matuoti, tereikia vieną kartą trumpai paspausti matavimo mygtuką (2) [ ] Nenutrūkstamas lazerio spindulys išjungiamas nustatymuose arba automatiškai, kai išjungiamas matavimo prietaisas. Meniu „Nustatymai“ Norėdami patekti į meniu „Nustatymai“ (i), trumpai paspaus- kite ekraninį klavišą (3)[ ] arba laikykite paspaustą mygtu- ką (13)[Func]. Mygtuku (4)[+] arba (11)[–] pasirinkite pageidaujamą nustatymą ir patvirtinkite mygtuku (13)[Func]. Pasirinkite pageidaujamą nustatymą. Norėdami išeiti iš meniu „Nustatymai“, paspauskite įjungi- mo-išjungimo ir šalinimo mygtuką (9)[ ] arba ekraninį kla- višą (12) [ ]. Nustatymai „Bluetooth®“ Bazinė plokštuma Laikmačio funkcija Nenutrūkstamas lazerio spindulys Posvyrio matavimo kalibravimas Taikinio rodmens kalibravimas Vidinė atmintis (šalinimas ir formatavimas) Prietaiso nustatymai Laikmačio funkcija Laikmačio funkcija padeda, pvz., matuojant sunkiai prieina- mas vietas arba jei matavimo metu yra varžomi matavimo prietaiso judesiai. Nustatymuose pasirinkite laikmačio funkciją. Pasirinkite pa- geidaujamą laiko intervalą nuo įjungimo iki matavimo ir pa- tvirtinkite matavimo mygtuku (2)[ ] arba mygtuku (13)[Func]. Tada, kad įjungtumėte lazerio spindulį ir nusitaikytumėte į taikinį, paspauskite matavimo mygtuką (2) [ ]. Dar kartą paspauskite matavimo mygtuką (2) [ ], kad įjungtumėte matavimą. Matavimas pradedamas po nustatyto laiko inter- valo. Matavimo vertė rodoma rezultato eilutėje (a). Būsenos eilutėje viršuje rodomas laiko intervalas nuo įjungi- mo iki matavimo. Esant nustatytai laikmačio funkcijai, nuolatinis matavimas bei minimalios/maksimalios vertės matavimas negalimas. Laikmatis lieka nustatytas iki matavimo prietaiso išjungimo arba iki kol laikmatis išjungiamas meniu „Nustatymai“. Meniu „Prietaiso nustatymai“ Pasirinkite meniu „Prietaiso nustatymai“, būdami meniu „Nustatymai“. Mygtuku (4)[+] arba (11)[–] pasirinkite pageidaujamą prietaiso nustatymą ir patvirtinkite mygtuku (13)[Func]. Pasirinkite pageidaujamą prietaiso nustatymą. Norėdami išeiti iš meniu „Prietaiso nustatymai“(o), paspaus- kite įjungimo-išjungimo ir šalinimo mygtuką (9)[ ] arba ek- raninį klavišą (12) [ ]. Prietaiso nustatymai Kalba Laikas & dataPrietaiso nustatymai ft/m Matavimo vienetas Kampo matavimo vienetas „TrackMyTools“ Informacija apie prietaisą Garsinis signalas Išjungimo laikas Šviesos intensyvumo reguliatorius Ekrano apšvieta Ekrano pasukimas Kalbos nustatymas Prietaiso nustatymuose pasirinkite „Kalba“. Nustatykite pa- geidaujamą kalbą ir patvirtinkite mygtuku (13)[Func]. Datos ir laiko nustatymas Prietaiso nustatymuose pasirinkite „Laikas & data“. Sekdami nurodymus ekrane, nustatykite datą ir laiką ir patvirtinkite ekraniniu klavišu (12) Matavimo vienetų keitimas Prietaiso nustatymuose pasirinkite „Matavimo vienetas“. Pagrindinis nustatymas yra matavimo vienetas „m“ (met- ras). Nustatykite pageidaujamą matavimo vienetą ir patvirtinkite mygtuku (13)[Func]. Norėdami išeiti iš meniu punkto, paspauskite įjungimo-išjun- gimo ir šalinimo mygtuką (9)[ ] arba ekraninį klavišą (3) [ ]. Matavimo prietaisą išjungus, pasirinktas prietaiso nustatymas išsaugomas. Kampo matavimo vieneto keitimas Prietaiso nustatymuose pasirinkite „Kampo matavimo viene- tas“. Esant gamykliniams nustatymams, kampo matavimo vienetas yra „°“ (laipsnis). Nustatykite pageidaujamą kampo matavimo vienetą ir patvir- tinkite mygtuku (13)[Func]. Norėdami išeiti iš meniu punkto, paspauskite įjungimo-išjun- gimo ir šalinimo mygtuką (9)[ ] arba ekraninį klavišą (3) [ ]. Matavimo prietaisą išjungus, pasirinktas prietaiso nustatymas išsaugomas. „TrackMyTools“ Prietaiso nustatymuose pasirinkite „TrackMyTools“. Nustaty- mą patvirtinkite mygtuku (13)[Func]. Pirmą kartą būtina suaktyvinti. Duomenis perkelti galima tik su atitinkama "App" programa arba atitinkama kompiuterio programa. „TrackMyTools“ bet kada vėl galima deaktyvinti. Ekrano apšvietimas Prietaiso nustatymuose pasirinkite „Slopinti“. Ekrano apšvietimas visada yra įjungtas. Jei nepaspaudžia- mas joks mygtukas, maždaug po 30 sekundžių, kad būtų tausojamos baterijos ar akumuliatorius, ekrano apšvietimas prigęsta. Laiką iki prigesinimo galima nustatyti (prietaiso nustatymai). Ekrano apšvietimą prie aplinkos sąlygų galima priderinti ke- liomis pakopomis (prietaiso nustatymai). Matavimo funkcijos Nuoroda: integruota pagalbos funkcija Kiekvienai matavimo funkcijai matavimo prietaise yra patal- pinta pagalbinė animacija. Tuo tikslu spustelėkite mygtu- ką(13)[Func], mygtukus (4)[+] arba (11)[−], o tada ek- raninį klavišą (3) [ ]. Animacija išsamiai parodo jums, kaip atlikti pasirinktą matavimo funkciją. Animacinį filmuką ekraniniu klavišu (3) [ ] bet kada galite sustabdyti ir vėl įjungti. Mygtukais (4)[+] ir (11)[−] galite judėti pirmyn ir atgal. Ilgio matavimas Pasirinkite ilgio matavimą . Norėdami įjungti lazerio spindulį, trumpai paspauskite mata- vimo mygtuką (2) Norėdami matuoti, trumpai paspauskite matavimo mygtuką (2)[ ] Ekrano apačioje parodoma matavimo vertė.

Norėdami atlikti bet kokį kitą matavimą, pakar- tokite aukščiau pateiktus žingsnius. Paskutinė matavimo vertė rodoma ekrano apačioje, priešpaskutinė matavimo vertė – virš jos. Nuolatinis matavimas Atliekant nuolatinį matavimą, matavimo prietaisą galima ar- tinti link nusitaikymo taško, artinant matavimo vertė atnauji- nama maždaug kas 0,5s. Pvz., jūs galite tolti nuo sienos iki tam tikro norimo atstumo — ekrane visada bus rodoma esa- mas nuotolis. Pasirinkite nuolatinį matavimą . Norėdami įjungti lazerio spindulį, trumpai paspauskite mata- vimo mygtuką (2) Vedžiokite matavimo prietaisą tol, kol ekrano apačioje atsi- ras norima nuotolio vertė.

Nuolatinį matavimą nutraukite matavimo myg- tuko (2) paspaudimu. Esamoji matavimo vertė rodoma ekrano apačioje. Maksimali ir minimali matavimų vertės rodomos virš jos. Dar kartą paspaudus matavimo mygtuką (2) , iš naujo įjungiamas nuolatinis matavimas. Nuolatinis matavimas po 5 min išsijungia automatiškai. Ploto matavimas Pasirinkite ploto matavimą . Tada vieną po kito išmatuokite plotį ir ilgį, kaip aprašyta ilgio matavimo pastraipoje. Tarp dviejų matavimų lazerio spindu- lys lieka įjungtas. Atkarpa, kurią riekia išmatuoti, mirksi ploto matavimo simbolyje ((j)).

Pirmoji matavimo vertė rodoma ekrano apačio- je. Baigus antrąjį matavimą, automatiškai ap- skaičiuojamas ir parodomas plotas. Rezultatas pateikiamas ekrano apačioje, o virš jo – atskirų matavimų vertės. Lietuvių k. | 355 Bosch Power Tools 1 609 92A 4F4 | (22.10.2018)356 | Lietuvių k. 1 609 92A 4F4 | (22.10.2018) Bosch Power Tools Tūrio matavimas Pasirinkite tūrio matavimą . Tada vieną po kito išmatuokite plotį, ilgį ir gylį, kaip aprašyta ilgio matavimo pastraipoje. Tarp trijų matavimų lazerio spin- dulys lieka įjungtas. Atkarpa, kurią riekia išmatuoti, mirksi tū- rio matavimo simbolyje (žr. indikatorių (j)).

Pirmoji matavimo vertė rodoma ekrano apačio- je. Baigus trečią matavimą, automatiškai ap- skaičiuojamas ir parodomas tūris. Rezultatas pateikiamas ekrano apačioje, o virš jo – atskirų matavimų vertės. Netiesioginis atstumo matavimas Pasirinkite netiesioginį atstumo matavimą . Netiesiogi- niam atstumo matavimui yra skirtos keturios matavimo funk- cijos, su kuriomis galima nustatyti skirtingus atstumus. Netiesioginio atstumo matavimo funkcija skirta nustatyti at- stumams, kurių negalima išmatuoti tiesiogiai, nes spindulio kelyje yra kliūtis, arba nėra galinčio atspindėti nusitaikymo paviršiaus. Šį matavimo metodą galima taikyti tik matuojant vertikalia kryptimi. Esant bet kokiam nuokrypiui horizontalia kryptimi, gaunami klaidingi matavimai. Nuoroda: Tiesioginis atstumo matavimas visada yra tiksles- nis už netiesioginį atstumo matavimą. Dėl naudojimo ypatu- mų matavimo klaidos gali būti didesnės nei atstumą matuoja- nt tiesiogiai. Matavimo tikslumui pagerinti rekomenduojame naudoti stovą (papildoma įranga). Tarp atskirų matavimų la- zerio spindulys lieka įjungtas. a) Netiesioginis aukščio matavimas (žr.B pav.) Pasirinkite netiesioginį aukščio matavimą . Matavimo prietaisas turi būti tokiame pačiame aukštyje kaip ir apatinis matavimo taškas. Paverskite matavimo prietaisą bazinėje plokštumoje ir išmatuokite atstumą „1“ (ekrane pa- vaizduota raudona linija).

Baigus matuoti ieškomo atstumo „X“ rezul- tatas parodomas rezultato eilutėje (a). Atstu- mo „1“ ir kampo „α“ matavimų vertės rodo- mos matavimo verčių eilutėse (h). b) Dvigubas netiesioginis aukščio matavimas (žr.C pav.) Matavimo prietaisas visus atstumus, kurie yra vertikalioje matavimo prietaiso plokštumoje, gali matuoti netiesiogiai. Pasirinkite dvigubą netiesioginį aukščio matavimą . Taip pat, kaip ir atlikdami ilgio matavimą, išmatuokite atstumą „1“, o po to „2“.

Baigus matuoti ieškomo atstumo „X“ rezul- tatas parodomas rezultato eilutėje (a). Atstu- mų „1“, „2“ ir kampo „α“ matavimų vertės rodomos matavimo verčių eilutėse (h). Stebėkite, kad matavimo bazinė plokštuma (pvz., matavimo prietaiso užpakalinis kraštas) per visus šios matavimo operacijos atskirus matavimus būtų tiksliai toje pačioje vietoje. c) Netiesioginis ilgio matavimas (žr.D pav.) Pasirinkite netiesioginį ilgio matavimą . Matavimo prietaisas turi būti tokiame pačiame aukštyje kaip ir ieškomas matavimo taškas. Paverskite matavimo prietaisą bazinėje plokštumoje ir išmatuokite atstumą „1“ taip pat, kaip atlikdami ilgio matavimą.

Baigus matuoti, ieškomo atstumo „X“ rezul- tatas parodomas rezultato eilutėje (a). Atstu- mo „1“ ir kampo „α“ matavimų vertės rodo- mos matavimo verčių eilutėse (h). d) Trapecijos matavimas (žr.E pav.) Trapecijos matavimas gali būti naudojamas, pvz., stogo nuo- lydžio ilgiui nustatyti. Pasirinkite trapecijos matavimą . Taip pat, kaip ir atlikdami ilgio matavimą, išmatuokite atstu- mus „1“, „2“, o po to „3“. Stebėkite, kad „3“ atstumas būtų matuojamas tiksliai iš „1“ atstumo galo, o tarp „1“ ir „2“ at- stumų bei tarp „1“ ir „3“ būtų status kampas.

Baigus matuoti, ieškomo atstumo „X“ rezul- tatas parodomas rezultato eilutėje (a). Atskirų matavimų vertės rodomos matavimo verčių ei- lutėse (h). Sienos ploto matavimas (žr.F pav.) Sienos ploto matavimo funkcija skirta kelių atskirų plotų, ku- rių aukštis yra vienodas, sumai nustatyti. Pavaizduotame pa- vyzdyje reikia nustatyti bendrą kelių sienų, kurių patalpos aukštis H vienodas, bet skirtingas ilgis L, plotą. Pasirinkite sienų ploto matavimą . Išmatuokite patalpos aukštį H, kaip aprašyta ilgio matavimo skyrelyje. Matavimo vertė rodoma viršutinėje matavimo ve- rčių eilutėje. Lazeris lieka įjungtas.

Tada išmatuokite pirmos sienos ilgį L

. Plotas apskaičiuojamas automatiškai ir parodomas rezultato eilutėje (a). Paskutinė ilgio matavimo vertė rodoma apatinėje matavimo verčių eilu- tėje (h). Lazeris lieka įjungtas. Dabar išmatuokite antros sienos ilgį L

. Matavi- mo verčių eilutėje (h) parodyta atskira matavimo vertė pri- dedama prie ilgio L

. Abiejų ilgių suma (rodoma vidurinėje matavimo verčių eilutėje (h)) padauginama iš išsaugoto aukščio H. Bendro ploto vertė rodoma rezultato eilutėje (a). Galite išmatuoti kiek norite ilgių L

, kurie automatiškai sude- dami ir padauginami iš aukščio H. Būtina sąlyga, kad plotas būtų apskaičiuojamas teisingai: pirmas išmatuotas ilgis (pvz., patalpos aukštis H) naudojamas visiems daliniams plotams apskaičiuoti, turi būti identiškas. Žymėjimo funkcija (žr.G pav.) Žymėjimo funkcija pakartotinai matuoja tam tikrą ilgį (atkar- pą). Šiuos ilgius galite perkelti ant paviršiaus, jei, pvz., norite vienodo ilgio gabalais pjaustyti medžiagą arba montuoti kar- kasines sienas atlikdami sausosios statybos darbus. Minima- lus ilgis, kurį galima nustatyti 0,1 m, maksimalus ilgis 50 m.Nuoroda: esant žymėjimo funkcijai, ekrane yra rodomas at- stumas iki žymės. Atskaitos taškas nėra matavimo prietaiso briauna. Pasirinkite žymėjimo funkciją . Pageidaujamą ilgį nustatykite mygtuku (4)[+] arba mygtuku (11)[–]. Įjunkite žymėjimo funkciją, t. y. paspauskite matavimo myg- tuką (2) [ ], ir lėtai tolkite nuo pradinio taško. m0.483 0.500m 0.81x Matavimo prietaisas nuolat matuoja atstumą iki pradinio taško. Tai atliekant rodomi nustatyti atstumai bei esamoji matavimo vertė. Apatinė arba atitinkamai viršutinė rodyklė rodo mažiausią atstumą iki artimiausios arba pas- kiausios žymės. Nuoroda: Vykstant nuolatiniam matavimui, paspaudę myg- tuką (2)[ ] išmatuotą vertę galite nustatyti kaip užduotąjį il- gį. m0.500 0.500m1x Kairysis koeficientas rodo, kaip dažnai jau bu- vo pasiektas užduotasis ilgis. Žalios rodyklės ekrano šonuose rodo, kad pasiektas žymėmis nurodytas ilgis. Raudonos rodyklės arba raudonas užrašas rodo esamąją vertę, jei atskaitos vertė yra už ekrano ribų. Posvyrio matavimas / skaitmeninis gulsčiukas Pasirinkite posvyrio matavimą/skaitmeninį gulsčiuką . Matavimo prietaisas automatiškai persijungia į vieną iš dviejų būsenų. 1° 2° 3° Skaitmeninis gulsčiukas skirtas objektui hori- zontaliai ir vertikaliai išlyginti (pvz., skalbimo mašinai, šaldytuvui ir kt.). Jei posvyris viršija 3°, rutuliukas ekrane šviečia raudonai. Skaitmeninio gulsčiuko bazinė plokštuma yra matavimo prietaiso apatinė pusė. 88.0° Posvyrio matavimas skirtas nuolydžiams ar po- svyriams matuoti (pvz., laiptų, turėklų, sulei- džiant baldus, tiesiant vamzdžius ir kt.). Atliekant posvyrio matavimus, bazinė plokštu- ma yra kairioji matavimo prietaiso pusė. Jei matavimo operacijos metu mirksi indikatorius, vadinsi matavimo prietaisas per daug buvo paverstas į šoną. Atminties funkcijos Kiekvieno baigto matavimo vertė arba galutinis rezultatas automatiškai išsaugomi. Patarimas: jei yra įjungta kamera, kartu su matavimo rezul- tatu automatiškai išsaugoma ir nuotrauka. Nuotraukoje yra ši informacija: – Matavimo rezultatas – Atskiri matavimai (reikalingi matavimo rezultatui nustaty- ti) – Naudota matavimo funkcija – Atskaitos objektas – Data ir laikas – Posvyrio kampas (tik tada, kai įjungtas gulsčiukas). Jei nuotrauka bus naudojama dokumentacijos tikslais ir siu- nčiama „Micro-USB“ kabeliu, mastelio keitimo funkcijos re- komenduojame neaktyvinti. Jei matavimo prietaisas „Micro-USB“ kabeliu buvo sujungtas su galiniu prietaisu, su visomis išsaugotomis matavimo ver- tėmis papildomai yra sukuriama „csv“ rinkmena. Išsaugotos vertės simbolis Galima iškviesti maks. 50verčių (matavimo verčių arba nuo- traukų su matavimų vertėmis). Ekraniniu klavišu (12) pasirinkite atminties funkciją

Ekrano viršuje rodomi išsaugotų verčių simbo- liai, apačioje – atitinkama išsaugota vertė ir ati- tinkama matavimo funkcija. Paspauskite mygtuką (4)[+], norėdami slinkti per išsaugotas vertes pirmyn. Paspauskite mygtuką (11)[–], norėdami slink- ti per išsaugotas vertes atgal. Jei atmintyje nėra išsaugota jokia vertė, ekrano apačioje rodoma „0.000“, o viršuje „0“. Seniausia vertė yra 1-oje atminties vietoje, naujausia vertė – 50-oje vietoje (kai atmintyje yra 50 išsaugotų verčių). Išsau- gant naują vertę, visada pašalinama seniausia atmintyje esanti vertė. Atminties trynimas Norėdami atidaryti atmintį, spauskite ekraninį klavišą (12) Norėdami pašalinti atminties turinį, kiek pageidaujate, pakartotinai spauskite ekraninį klavišą (3) [ ]. Norint pa- šalinti visas atmintyje esančias vertes, taip pat galima naudo- ti funkciją , esančią meniu „Nustatymai“. Tada ekraniniu klavišu (12)[ ] patvirtinkite. Formatuoti atmintį USB atmintį galima iš naujo formatuoti (pvz., iškilus atmin- ties problemoms). Tuo tikslu pasirinkite funkciją „ “, esančią meniu „Nustatymai“ ir patvirtinkite ekraniniu klavišu (12)[ ]. Formatuojant yra pašalinami visi atmintyje esan- tys duomenys. USB atmintį iš kitų prietaisų formatuoti draudžiama (pvz., išorinių kompiuterių). Verčių sudėtis/atimtis Matavimų vertes arba galutinius rezultatus galima sudėti arba atimti. Verčių sudėtis Žemiau esančiame pavyzdyje aprašyta plotų sudėtis: Nustatykite plotą, kaip aprašyta pastraipoje „Ploto matavi- mas“ (žr. „Ploto matavimas“, Puslapis355)loto matavimas.

Paspauskite mygtuką (4)[+]. Rodomas ap- skaičiuotas plotas ir simbolis+. Norėdami pra- dėti kitą ploto matavimą, paspauskite matavi- mo mygtuką (2) [ ]. Nustatykite plotą, kaip aprašyta pastraipoje „Ploto matavimas“ (žr. „Ploto matavimas“, Puslapis355). Kai baigia- mas antras matavimas, ekrano apačioje parodomas antro ploto matavimo rezultatas. Norėdami, kad būtų parodytas galutinis rezultatas, dar kartą paspauskite matavimo mygtu- ką (2) [ ]. Lietuvių k. | 357 Bosch Power Tools 1 609 92A 4F4 | (22.10.2018)358 | Lietuvių k. 1 609 92A 4F4 | (22.10.2018) Bosch Power Tools Nuoroda: matuojant ilgį, galutinis rezultatas parodomas iš- kart. Verčių atimtis Norėdami atimti vertes, paspauskite mygtuką (11)[–]. Toliau reikia atlikti veiksmus, analogiškus „Verčių sudėtis“. Matavimo verčių trynimas Trumpai paspaudę įjungimo-išjungimo mygtuką (9)[ ], viso- se matavimo funkcijose galite pašalinti paskiausiai nustatytą atskirą matavimo vertę. Bluetooth ® sąsaja Duomenų perdavimas į kitus prietaisus Akumuliatorinis prožektorius yra su Bluetooth® moduliu, ku- ris radijo ryšio technika leidžia perduoti duomenis į tam tik- rus mobiliuosius galinius prietaisus su Bluetooth® sąsaja (pvz., išmaniuosius telefonus, planšetes). Informaciją apie sistemai keliamas sąlygas Bluetooth® ryšiui sukurti rasite Bosch internetiniame puslapyje www.bosch‑professional.com. u Daugiau informacijos rasite Bosch gaminių puslapyje. Perduodant duomenis per Bluetooth® tarp galinio prietaiso ir matavimo prietaiso gali būti laiko uždelsa. Tai gali būti dėl at- stumo tarp abiejų prietaisų arba dėl paties matavimo objek- to. Bluetooth ® sąsajos suaktyvinimas duomenų perdavimui į mobilųjį galinį prietaisą Bluetooth® sąsaja suaktyvinama nustatymuose. Norėdami suaktyvinti Bluetooth® signalą, paspauskite mygtuką (4)[+]. Įsitikinkite, kad yra suaktyvinta jūsų mobiliojo galinio prie- taiso Bluetooth® sąsaja. Norint praplėsti mobiliojo galinio prietaiso funkcijas ir supa- prastinti duomenų apdorojimą, galima naudotis specialia Bosch programėle (App) „Measuring Master“. Jas, priklauso- mai nuo galinio prietaiso, galima parsisiųsti į atminties įtaisus. Įjungus Bosch programėlę, sukuriamas ryšys tarp mobiliojo galinio prietaiso ir matavimo prietaiso. Jei surandami keli ak- tyvūs matavimo prietaisai, pagal serijos numerį išsirinkite tinkamą matavimo prietaisą. Serijos numeris (15) pateiktas matavimo prietaiso firminėje lentelėje. Ryšio būsena bei aktyvus ryšys ((f)) rodomas matavimo prietaiso ekrane (1). Bluetooth ® sąsajos deaktyvinimas Bluetooth® ryšys deaktyvinamas nustatymuose. Norėdami deaktyvinti Bluetooth® signalą, paspauskite mygtuką (11)[–] arba išjunkite matavimo prietaisą. USB sąsaja Duomenų perdavimas per USB sąsają Per matavimo prietaiso „Micro-USB“ galima perduoti duome- nis į prietaisus su USB sąsaja (pvz., kompiuterį, nešiojamąjį kompiuterį). Matavimo prietaisą „Micro-USB“ kabeliu sujunkite su savo kompiuteriu ar nešiojamuoju kompiuteriu. Jūsų kompiuterio ar nešiojamojo kompiuterio operacinė sistema matavimo prietaisą automatiškai atpažįsta kaip atminties įtaisą. Nuoroda: kai matavimo prietaisas „Micro-USB“ kabeliu su- jungiamas su kompiuteriu arba nešiojamuoju kompiuteriu, pradedamas įkrauti ličio jonų akumuliatorius. Priklausomai nuo įkrovimo srovės dydžio, skiriasi įkrovimo laikas. Darbo patarimai u Daugiau informacijos rasite Bosch gaminių puslapyje.u Matavimo prietaisas yra su radijo sąsaja. Būtina lai- kytis vietinių eksploatavimo apribojimų, pvz., lėktu- vuose ar ligoninėse. Bendrieji nurodymai Matavimo metu jokiu būdu neuždenkite priėmimo lęšio (20), lazerio spindulio išėjimo angos (18) ir kameros (19). Matavimo prietaiso matuojant judinti negalima. Todėl mata- vimo prietaisą priglauskite prie kaip galima tvirtesnės at- ramos ar atraminio paviršiaus. Įtaka matavimo diapazonui Matavimo diapazonas priklauso nuo šviesos sąlygų ir nusitai- kymo paviršiaus atspindžio. Esant ryškiam pašalinės šviesos šaltiniui, kad geriau matytumėte lazerio spindulį, naudokite integruotą kamerą (19), akinius lazerio matomumui pagerin- ti (26)(papildoma įranga) ir lazerio taikinio lentelę (25)(pa- pildoma įranga), arba nusitaikymo plote sudarykite šešėlį. Įtaka matavimo rezultatams Dėl fizikinių veiksnių, matuojant įvairių paviršių plotus, ma- tavimai gali būti klaidingi. Tai gali pasitaikyti, matuojant: – permatomus paviršius (pvz., stiklą, vandenį), – veidrodinius paviršius (pvz., poliruotą metalą, stiklą), – akytus paviršius (pvz., izoliacines medžiagas), – struktūrinius paviršius (pvz., struktūrinį tinką, natūralų akmenį). Jei reikia, matuodami šiuos paviršius naudokite lazerio nusi- taikymo lentelę (25) (papildoma įranga). Matavimo rezultatai gali būti klaidingi taip pat, jei kreivai nu- sitaikoma į nusitaikymo paviršių. Matavimo vertei įtakos taip pat gali padaryti skirtingų tem- peratūrų oro sluoksniai arba netiesiogiai sugauti atspindžiai. Posvyrio matavimo tikslumo tikrinimas ir kalibravimas (žr. H pav.) Reguliariai tikrinkite posvyrio matavimo tikslumą. Tai atlieka- ma dviem matavimais. Tuo tikslus, matavimo prietaisą padė- kite ant stalo ir išmatuokite posvyrį. Matavimo prietaisą pa- sukite 180° ir dar kartą išmatuokite posvyrį. Parodytų verčių skirtumas turi būti ne didesnis kaip 0,3°. Esant didesniems nuokrypiams, matavimo prietaisą turite iš naujo sukalibruoti. Tuo tikslu nustatymuose pasirinkite . Sekite nurodymus ekrane.Po didelių temperatūros svyravimų ir smūgių rekomenduoja- me atlikti matavimo prietaiso tikslumo patikrą ir, jei reikia, sukalibruoti. Pasikeitus temperatūrai, prieš atliekant kalib- ravimą reikia palaukti, kol susivienodins matavimo prietaiso ir aplinkos temperatūra. Atstumo matavimo tikslumo tikrinimas Matavimo prietaiso tikslumą galite patikrinti kaip aprašyta toliau: – Pasirinkite nekintamą, maždaug nuo 3 iki 10m ilgio ma- tavimo atstumą, kurio ilgis jums tiksliai žinomas (pvz., pa- talpos plotis, durų anga). Matavimą reikia atlikti geromis sąlygomis, t. y., matuojama atkarpa turi būti patalpos vi- duje su silpnu fono apšvietimu, o matavimo nusitaikymo paviršius – lygus ir gerai atspindintis (pvz., baltai dažyta siena). – Išmatuokite šią atkarpą 10 kartų iš eilės. Matuojant geromis sąlygomis, visoje atkarpoje atskirų mata- vimų nuokrypis nuo vidutinės vertės turi būti ne didesnis kaip ±2mm. Užregistruokite matavimo rezultatus protokole, kad ir vėliau galėtumėte palyginti tikslumą. Taikinio rodmens tikslumo patikra ir kalibravimas (kryželis) Reguliariai tikrinkite lazerio išlyginimo ir taikinio rodmens tikslumą. – Kaip tikslą pasirinkite šviesų, jei galima, silpnai apšviestą paviršių (pvz., baltą sieną), ne mažesniu kaip 5 m atstu- mu. – Patikrinkite, ar lazerio taškas ekrane yra taikinio rodmens ribose. Jei lazerio taškas nėra taikinio rodmens ribose, taikinio rodmenį turite iš naujo kalibruoti. Tuo tikslu nustatymuose pasirinkite . Sekite nurodymus ekrane. Darbas su stovu (papildoma įranga) Stovas ypač reikalingas matuojant dideliu atstumu. Matavi- mo prietaisą 1/4" sriegiu (17) prisukite prie stovo (27) greitojo keitimo plokštelės arba prie standartinio trikojo stovo. Tvirtai užveržkite greitojo keitimo plokštės fiksuoja- muoju varžtu. Nustatymuose nustatykite matavimams su stovu skirtą bazi- nę plokštumą (bazinė plokštuma: stovas). Gedimas – Priežastis ir pašalinimas Priežastis Šalinimas Mirksi įspėjimas dėl temperatūros, matuoti negalima Matavimo prietaisas yra už darbinės temperatūros diapazono nuo –10 °C iki +45 °C ribų (esant nuolatinio matavimo funkcijai, iki +40 °C). Palaukite, kol matavimo prie- taisas įšils iki darbinės tem- peratūros Priežastis Šalinimas „Error“ rodmuo ekrane Sudedamos/atimamos skir- tingų matavimo vienetų ma- tavimo vertės Sudėkite/atimkite tik vieno- dų matavimo vienetų matavi- mo vertes. Per smailus kampas tarp la- zerio spindulio ir nusitaikymo linijos. Padidinkite kampą tarp laze- rio spindulio ir nusitaikymo li- nijos. Nusitaikymo paviršius atspin- di per stipriai (pvz., veidro- dis) arba per silpnai (pvz., juoda medžiaga), arba per stipri aplinkos šviesa. Naudokite lazerio nusitai- kymo lentelę (25) (papildo- ma įranga) Aprasojusi lazerio išėjimo an- ga (18), priėmimo lęšis (20) arba kamera (19) (pvz., greitai kintant temperatūrai). Minkštu skudurėliu nusausin- kite lazerio išėjimo angą (18), priėmimo lęšį (20) ar kamerą (19) Apskaičiuota vertė didesnė kaip 1 999 999 arba mažes- nė kaip –999 999 m/m

Apskaičiavimą atlikite eta- pais. Ekrane rodoma „CAL“ ir „ERROR“ Netinkama eilės tvarka arba netinkamoje padėtyje buvo atliktas posvyrio matavimo kalibravimas. Pakartokite kalibravimą lai- kydamiesi ekrane ir naudoji- mo instrukcijoje pateiktų reikalavimų. Kalibravimui naudoti pavi- ršiai nebuvo tiksliai horizon- talūs ar vertikalūs. Pakartokite kalibravimą ant horizontalaus ar vertikalaus paviršiaus ir, jei reikia, prieš tai gulsčiuku patikrinkite pa- viršius. Spaudžiant mygtuką matavi- mo prietaisas buvo pajudin- tas arba paverstas. Pakartokite kalibravimą ir spausdami mygtuką laikykite nesujudinkite matavimo prie- taiso. Akumuliatoriaus įkrovos indikatorius ((g)), įspėjimas dėl temperatūros ir rodmuo „ERROR“ ekrane Matavimo prietaiso tempera- tūra už leidžiamos įkrovimo temperatūros intervalo ribų. Palaukite, kol bus pasiekta įkrovimo temperatūra. Ekrane rodomas akumuliatoriaus įkrovos indikatorius ((g)) ir „ERROR“ Netinkama akumuliatoriaus įkrovimo įtampa. Patikrinkite, ar tinkamai įstatytas kištukas ir ar tinka- mai veikia kroviklis. Jei mirk- si prietaiso simbolis, vadinasi akumuliatorius yra pažeistas, dėl jo pakeitimo kreipkitės į Bosch elektrinių įrankių re- monto dirbtuves. Nelogiški matavimų rezultatai Neaiškiai atspindi nusitaiky- mo paviršius (pvz., vanduo, stiklas). Nusitaikymo paviršių apden- kite. Lietuvių k. | 359 Bosch Power Tools 1 609 92A 4F4 | (22.10.2018)360 | Lietuvių k. 1 609 92A 4F4 | (22.10.2018) Bosch Power Tools Priežastis Šalinimas Uždengta lazerio spindulio išėjimo anga (18), priėmimo lęšis (20) arba kamera (19). Atidenkite lazerio spindulio išėjimo angą (18), priėmimo lęšį (20) ar kamerą (19) Nustatyta netinkama bazinė plokštuma. Pasirinkite matavimui tinka- mą bazinę plokštumą. Kliūtis lazerio spindulio tra- jektorijoje. Lazerio taškas turi būti ant nusitaikymo paviršiaus. Bluetooth® negalima suaktyvinti Per silpnas akumuliatorius. Įkraukite matavimo prietaiso akumuliatorių. Nėra Bluetooth® ryšio Bluetooth® ryšio triktis Matavimo prietaise ir mobi- liajame galiniame prietaise išjunkite ir vėl įjunkite Blueto- oth®. Patikrinkite savo mobiliojo galinio prietaiso programėlę. Patikrinkite, ar jūsų matavi- mo prietaise ir mobiliajame galiniame prietaise suakty- vintas Bluetooth®. Patikrinkite, ar nėra jūsų mo- biliojo galinio prietaiso per- krovos. Sumažinkite atstumą tarp matavimo prietaiso ir savo mobiliojo galinio prietaiso. Venkite kliūčių (pvz., gelžbe- tonio, metalinių durų) tarp matavimo prietaiso ir savo mobiliojo galinio prietaiso. Laikykitės atstumo iki elekt- romagnetinių trikdžių šaltinių (pvz., WLAN siųstuvų). Negalimas duomenų perdavimas per USB sąsają „Micro-USB“ kabelis Patikrinkite, ar tinkamai ir tvirtai įstatytas „Micro-USB“ kabelis. Patikrinkite, ar nepažeistas „Micro-USB“ kabelis. Matavimo prietaisas kiekvieno matavimo metu kontroliuoja, ar funkcija atliekama tinkamai. Nustačius pažeidimą, ekrane rodomas tik šalia esantis simbolis. Tokiu atveju arba tuomet, kai aukščiau aprašytomis priemonėmis gedimo pa- šalinti nepavyksta, reikia kreiptis į prekybos atstovą, kad ma- tavimo prietaisas būtų pristatytas į Bosch klientų aptarnavi- mo skyrių. Priežiūra ir servisas Priežiūra ir valymas Matavimo prietaisas visuomet turi būti švarus. Nepanardinkite matavimo prietaiso į vandenį ir kitokius sky- sčius. Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Ne- naudokite valymo priemonių ir tirpiklių. Priėmimo lęšį (20), lazerio spindulio išėjimo angą (18) ir ka- merą (19) valykite itin atsargiai: ypač saugokite, kad ant priėmimo lęšio, lazerio spindulio išėjimo angos ir kameros nebūtų nešvarumų. Priėmimo lęšį, lazerio spindulio išėjimo angą ir kamerą valykite tik tokiomis priemonėmis, kurios skirtos fotoaparatų lęšiams valyti. Nešvarumų iš priėmimo lęšio, lazerio spindulio išėjimo angos ar kameros nevalykite smailiais daiktais ir nebraukite jais per priėmimo lęšį, lazerio spindulio išėjimo angą ir kamerą (subraižymo pavojus). Remonto atveju matavimo prietaisą atsiųskite apsauginiame krepšyje (24). Klientų aptarnavimo skyrius ir konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informacijos apie at- sargines dalis rasite interneto puslapyje: www.bosch-pt.com Bosch konsultavimo tarnybos specialistai mielai pakonsul- tuos Jus apie gaminius ir jų papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome bū- tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Šalinimas Matavimo prietaisai, papildoma įranga ir pakuotė turi būti su- renkami ir perdirbami aplinkai nekenksmingu būdu. Nemeskite matavimo prietaisų į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami matavimo prietaisai ir, pagal Europos direktyvą 2006/66/ EB, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Akumuliatoriai ir baterijos: u Norint utilizuoti integruotus akumuliatorius, juos išim- ti leidžiama tik kvalifikuotam personalui. Atidarius kor-puso dangtį, matavimo prietaisas gali būti nepataisomai sugadinamas. Prieš išimdami akumuliatorių pasirūpinkite, kad jis visiškai išsikrautų. Prieš išimdami akumuliatorių pasirūpinkite, kad jis visiškai išsikrautų. Nuimkite tipo lentelę, atidarykite matavimo kaištį ir išsukite visus korpuso užpakalinėje pusėje esančius va- ržtus. Nuimkite korpuso gaubtą, nuo plokštės atjunkite visus laidus ir išsukite varžtus. Dabar galite nuimti plokštę. Ją nu- ėmus galima pamatyti akumuliatorių. Išsukite abu varžtus ir išimkite akumuliatorių, kad galėtumėte jį tinkamai utilizuoti. Net ir visiškai išsikrovusiame akumuliatoriuje yra likutinės įkrovos, kuri gali pasireikšti trumpojo jungimo metu. Nemeskite akumuliatorių ir baterijų į buitinių atliekų kont- einerius, ugnį ar vandenį. Akumuliatoriai ir baterijos turi būti surenkamos ir perdirbamos arba šalinamos nekenkiant apli- nkai. Lietuvių k. | 361 Bosch Power Tools 1 609 92A 4F4 | (22.10.2018)362 | يبرع 1 609 92A 4F4 | (22.10.2018) Bosch Power Tools

Aš, Robert Bosch Power Tools GmbH, patvirtinu, kad radijo įrenginių tipas GLM 120 C atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adresu: –> http://eu-doc.bosch.com/
