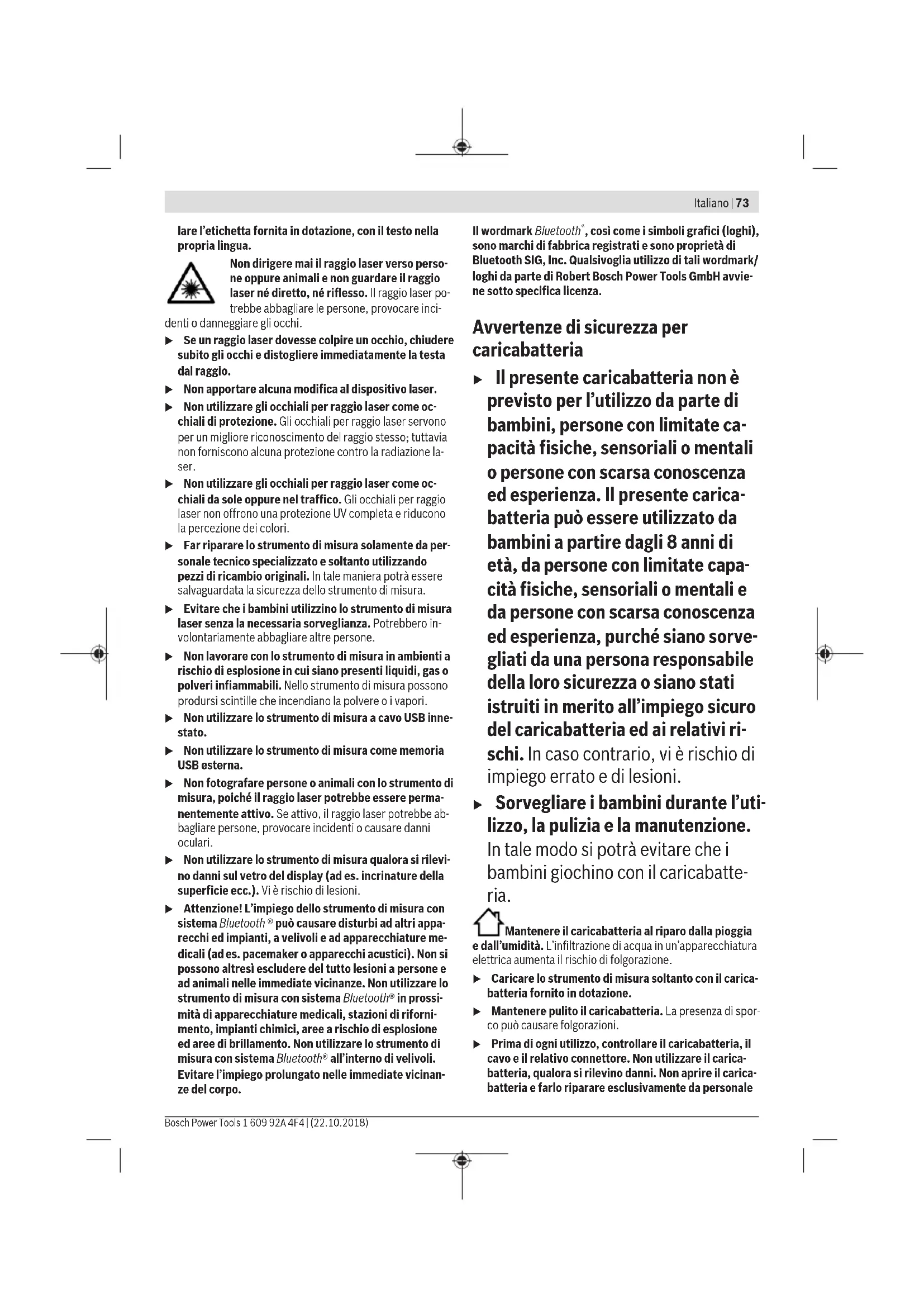

, così come i simboli grafici (loghi), sono marchi di fabbrica registrati e sono proprietà di Bluetooth SIG, Inc. Qualsivoglia utilizzo di tali wordmark/ loghi da parte di Robert Bosch Power Tools GmbH avvie- ne sotto specifica licenza. Avvertenze di sicurezza per caricabatteria u Il presente caricabatteria non è previsto per l’utilizzo da parte di bambini, persone con limitate ca- pacità fisiche, sensoriali o mentali o persone con scarsa conoscenza ed esperienza. Il presente carica- batteria può essere utilizzato da bambini a partire dagli 8 anni di età, da persone con limitate capa- cità fisiche, sensoriali o mentali e da persone con scarsa conoscenza ed esperienza, purché siano sorve- gliati da una persona responsabile della loro sicurezza o siano stati istruiti in merito all’impiego sicuro del caricabatteria ed ai relativi ri- schi. In caso contrario, vi è rischio di impiego errato e di lesioni. u Sorvegliare i bambini durante l’uti- lizzo, la pulizia e la manutenzione. In tale modo si potrà evitare che i bambini giochino con il caricabatte- ria. Mantenere il caricabatteria al riparo dalla pioggia e dall’umidità. L’infiltrazione di acqua in un’apparecchiatura elettrica aumenta il rischio di folgorazione. u Caricare lo strumento di misura soltanto con il carica- batteria fornito in dotazione. u Mantenere pulito il caricabatteria. La presenza di spor- co può causare folgorazioni. u Prima di ogni utilizzo, controllare il caricabatteria, il cavo e il relativo connettore. Non utilizzare il carica- batteria, qualora si rilevino danni. Non aprire il carica- batteria e farlo riparare esclusivamente da personale Italiano | 73 Bosch Power Tools 1 609 92A 4F4 | (22.10.2018)74 | Italiano 1 609 92A 4F4 | (22.10.2018) Bosch Power Tools specializzato, utilizzando solamente parti di ricambio originali. La presenza di danni in caricabatterie, cavi o connettori aumenta il rischio di folgorazione. u Non utilizzare il caricabatteria su superfici facilmente infiammabili (ad es. carta, prodotti tessili ecc.), né in ambienti infiammabili. Poiché il caricabatteria si riscal- da in fase di ricarica, vi è rischio d’incendio. u In caso di danni o di utilizzo improprio della batteria, vi è inoltre rischio di fuoriuscita di vapori. Far entrare aria fresca nell’ambiente e contattare un medico in caso di malessere. I vapori possono irritare le vie respiratorie. Descrizione del prodotto e dei servizi forniti Si prega di aprire il risvolto di copertina su cui si trova raffi- gurato schematicamente lo strumento di misura e lasciarlo aperto mentre si legge il manuale delle Istruzioni per l’uso. Utilizzo conforme Lo strumento di misura è concepito per misurare distanze, lunghezze, altezze, inclinazioni e per calcolare superfici e vo- lumi. I risultati di misurazione possono essere trasferiti ad altri di- spositivi tramite sistema Bluetooth® ed interfaccia USB. Lo strumento di misura è adatto per l’impiego in ambienti in- terni ed all’esterno. Componenti illustrati La numerazione dei componenti si riferisce all’illustrazione dello strumento di misura che si trova sulla pagina con la rap- presentazione grafica. (1) Display (2) Tasto di misurazione [ ] (utilizzabile in posizione anteriore o laterale) (3) Softkey [ ] (4) Tasto «Più»[+] / Selezione verso destra (5) Tasto Zoom (6) Alloggiamento cinturino di trasporto (7) Pulsante di sblocco astina di misurazione (8) Astina di misurazione (9) Tasto ON/OFF/Cancellazione [ ] (10) Tasto Fotocamera (11) Tasto «Meno» [−] / Selezione verso sinistra (12) Softkey [ ] (13) Tasto funzione[Func] (14) Targhetta di pericolo raggio laser (15) Numero di serie (16) Presa micro-USB (17) Filettatura treppiede 1/4” (18) Uscita laser (19) Videocamera (20) Lente di ricezione (21) Cinturino di trasporto (22) Cavo micro-USB (23) Caricabatteria

(24) Astuccio di protezione (25) Pannello di mira per laser

(26) Occhiali per raggio laser

L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è con- tenuto nel nostro programma accessori. Elementi di visualizzazione (a) Riga risultato (b) Mirino (reticolo) (c) Indicazione angolo di inclinazione (d) Data/Ora (e) Piano di riferimento della misurazione (f) Stato della connessione Funzione Bluetooth® non attiva Funzione Bluetooth® attiva, connessio- ne stabilita (g) Indicatore del livello di carica della batteria (h) Righe valori misurati (i) Impostazioni (softkey) (j) Funzione di misurazione selezionata (k) Memoria interna (softkey) (l) Funzione Guida integrata (softkey) (m) Indietro (softkey) (n) Schermata iniziale (softkey) (o) Impostazioni dello strumento Dati tecnici Distanziometro laser digi- tale GLM 120 C Codice articolo 3 601 K72 F.. Campo di misurazione(tipi- co) 0,08–120 m

Campo di misurazione (tipi- co, condizioni sfavorevoli) 0,08–60 m

Precisione di misurazio- ne(tipica) ± 1,5 mm

Precisione di misurazione (tipica, condizioni sfavore- voli) ± 3,0 mm

Unità di visualizzazione mi- nima 0,5 mm Misurazione indiretta delle distanze e livella Campo di misurazione 0°–360° (4x90°)Distanziometro laser digi- tale GLM 120 C Misurazione dell’inclinazione Campo di misurazione 0°–360° (4x90°) Precisione di misurazio- ne(tipica) ± 0,2° C)D)E) Unità di visualizzazione mi- nima 0,1° Informazioni generali Temperatura di funziona- mento –10 °C ... +45°C

Temperatura di conserva- zione –20 °C ... +70 °C Campo temperatura di rica- rica consentito +5°C...+40°C Umidità atmosferica relativa max. 90% Altitudine d’impiego max. oltre l’altitudine di riferi- mento 2000 m Grado di contaminazione secondo IEC 61010-1

Classe laser 2 Tipo di laser 650 nm, < 1mW Diametro raggio laser(a 25°C), circa – a 10m di distanza 9 mm – a 100m di distanza 90 mm Spegnimento automatico dopo circa – Laser 20 sec – Strumento di misura (senza misurazione) 5 min

Peso secondo EPTA-Proce- dure 01:2014 0,21 kg Dimensioni 142 (176) x 64 x 28 mm Grado di protezione IP 54 (con protezione con- tro polvere ed acqua) Trasferimento dati Bluetooth® Bluetooth® (4.2 Low Ener- gy)

Banda di frequenza di fun- zionamento 2402 – 2480 MHz Potenza di trasmissione max. 8 mW Cavo micro-USB USB 2.0 – Tensione di ricarica 5,0 V – Corrente di carica 1000 mA Batteria Al litio Tensione nominale 3,6 V Autonomia 3120 mAh Distanziometro laser digi- tale GLM 120 C Numero di celle della batte- ria

Caricabatteria Codice articolo

Tempo di ricarica Circa 5,5 h

Tensione di carica della bat- teria 5,0 V Corrente di carica 1000 mA Classe di protezione / II A) Per misurazioni dal lato anteriore dello strumento di misura; va- le per un elevato potere riflettente dell’oggetto target (ad es. una parete tinteggiata di bianco), illuminazione di sfondo debole e temperatura di funzionamento di 25 °C. Andrà inoltre conside- rato uno scostamento di ±0,05 mm/m. B) Per misurazioni dal lato anteriore dello strumento di misura; va- le per un elevato potere riflettente dell’oggetto target (ad es. una parete tinteggiata di bianco) ed illuminazione di sfondo in- tensa. Andrà inoltre considerato uno scostamento di ± 0,15 mm/m. C) Dopo la calibratura a 0° e a 90°. Errore di pendenza aggiuntivo di max. ± 0,01°/grado fino a 45°. La precisione di misurazione è riferita ai tre orientamenti di calibratura della misurazione incli- nazione: vedere Fig. H D) Con temperatura di funzionamento di 25 °C. Tempo di ricarica con caricabatteria USB da 1A. A strumento di misura spento, si otterrà una ricarica più rapida. E) Il lato sinistro dello strumento di misura funge da piano di riferi- mento per la misurazione dell’inclinazione. F) In modalità Misurazione continua, la temperatura di funziona- mento max. è di +40 °C. G) Presenza esclusivamente di contaminazioni non conduttive, ma che, in alcune occasioni, possono essere rese temporaneamen- te conduttive dalla condensa H) Il tempo per lo spegnimento automatico è impostabile (2, 5, 10minuti o mai).

I) In caso di dispositivi Bluetooth® con tecnologia Low Energy, con

alcuni modelli e sistemi operativi potrebbe non essere possibile stabilire la connessione. I dispositivi Bluetooth® devono suppor- tare il profilo GATT. L’autonomia della batteria verrà estesa adottando provvedimenti di ri- sparmio energetico, ad es. disattivando la funzione Bluetooth® laddo- ve non necessaria, riducendo la luminosità del display ecc. Per un’identificazione univoca dello strumento di misura, consultare il numero di serie (15) riportato sulla targhetta identificativa. Prima messa in funzione Ricarica della batteria u Utilizzare esclusivamente i caricabatterie indicati nei dati tecnici. Soltanto questi caricabatteria sono adatti al- le batterie al litio utilizzate nel vostro strumento di misura. u L’utilizzo di caricabatterie di altri produttori potrebbe causare guasti allo strumento di misura; per ricaricare il presente strumento di misura, andrà inoltre evitata una tensione superiore (ad es. 12 V) dal caricabatteria per auto. La mancata osservanza di tali norme com- porterà il decadere della garanzia. Italiano | 75 Bosch Power Tools 1 609 92A 4F4 | (22.10.2018)76 | Italiano 1 609 92A 4F4 | (22.10.2018) Bosch Power Tools u Attenersi alla tensione di rete. La tensione della rete elettrica deve corrispondere ai dati indicati sulla targhetta di identificazione del caricabatteria. Avvertenza: La batteria viene fornita solo parzialmente cari- ca. Per assicurare la piena potenza della batteria, caricarla completamente prima dell’impiego iniziale. Avvertenza: La presa micro-USB (16), per collegare il cavo micro-USB (22), si trova sotto alla copertura dell’astina di misurazione (8). Per aprire la copertura, premere il pulsante di sblocco (7). La batteria al litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un’interruzione dell’operazione di ri- carica non danneggia la batteria. Se il segmento inferiore dell’indicatore del livello di carica della batteria (g) lampeggia, sarà possibile effettuare ancora poche misurazioni. Ricaricare la batteria. Se la cornice attorno ai segmenti dell’indicatore del livello di carica della batteria (g) lampeggia, non sarà più possibile ef- fettuare alcuna misurazione. In tale caso, lo strumento di mi- sura sarà ancora utilizzabile soltanto per breve tempo (ad es. per verificare voci dell’elenco valori di misurazione). Ricari- care la batteria. Collegare lo strumento di misura, mediante il cavo micro- USB (22) in dotazione, al caricabatteria (23). Innestare il caricabatteria (23) nell’apposita presa. Il processo di ricari- ca avrà inizio. L’indicatore del livello di carica della batteria (g) mostra l’avanzamento del processo di ricarica. Durante l’operazione di ricarica, i segmenti lampeggeranno in sequenza. Quando tutti i segmenti dell’indicatore del livello di carica della batte- ria (g) verranno visualizzati, la batteria sarà completamente carica. I caso di pause maggiori, si consiglia di staccare il caricabat- teria dalla rete di alimentazione. È inoltre possibile effettuare la ricarica della batteria anche mediante una porta USB. A tale scopo, collegare lo strumen- to di misura, mediante il cavo micro-USB, ad una porta USB. In modalità USB (modalità Ricarica, trasferimento dati), il tempo di ricarica potrebbe prolungarsi in modo considerevo- le. Durante la ricarica, lo strumento di misura non sarà utilizza- bile in modo autonomo. Durante il processo di carica, il sistema Bluetooth® si disatti- va. Le connessioni ad altri dispositivi vengono interrotte, con conseguente possibilità di perdita dati. Avvertenze per l’impiego ottimale della batteria nello strumento di misura Conservare lo strumento di misura esclusivamente nel cam- po di temperatura consentito. (vedi «Dati tecnici», Pagi- na74)Non lasciare lo strumento di misura all’interno dell’au- to, ad es. nel periodo estivo. Un tempo di funzionamento nettamente inferiore dopo la ri- carica indica che la batteria è scarica: essa andrà sostituita dal Servizio Clienti Bosch. Attenersi alle indicazioni relative allo smaltimento. Utilizzo Messa in funzione u Non lasciare incustodito lo strumento di misura quan- do è acceso e spegnerlo sempre dopo l’uso. Altre per- sone potrebbero essere abbagliate dal raggio laser. u Proteggere lo strumento di misura da liquidi e dall’esposizione diretta ai raggi solari. u Non esporre lo strumento di misura a temperature o ad oscillazioni termiche estreme. Ad esempio, evitare di lasciarlo per lungo tempo all’interno dell’auto. In caso di forti oscillazioni di temperatura, lasciare che lo strumento di misura raggiunga la normale temperatura prima di met- terlo in funzione. Temperature oppure sbalzi di tempera- tura estremi possono pregiudicare la precisione dello strumento di misura. u Evitare di urtare violentemente o di far cadere lo stru- mento di misura. Qualora lo strumento di misura abbia subito forti influssi esterni, prima di riprendere il lavoro andrà sempre effettuata una verifica della precisione Veri- fica della precisione dello strumento di misura. u Lo strumento di misura è dotato di interfaccia wire- less. Tenere presenti eventuali limitazioni di funziona- mento, ad es. all’interno di velivoli o di ospedali. Accensione/Spegnimento Durante il lavoro, accertarsi che la lente di ricezione (20), l’uscita laser (18) e la fotocamera (19) non siano occluse o coperte, poiché altrimenti non sarà possibile effettuare mi- surazioni corrette. – Per accendere lo strumento di misura ed il laser, premere brevemente il tasto di misurazione anteriore o laterale (2)

– Per accendere lo strumento di misura senza laser, pre- mere brevemente il tasto ON/OFF/Cancellazione (9) [ ]. u Non dirigere mai il raggio laser su persone oppure su animali e non rivolgere lo sguardo in direzione del rag- gio laser stesso, neanche da grande distanza. Per disattivare il laser, premere brevemente il tasto ON/ OFF/Cancellazione (9) [ ]. Per spegnere la fotocamera, premere il tasto Fotocamera (10). Per spegnere lo strumento di misura, mantenere premuto il tasto ON/OFF/Cancellazione (9) [ ]. Allo spegnimento dello strumento di misura, i valori e le im- postazioni dello strumento presenti in memoria verranno conservati. Fotocamera All’accensione dello strumento di misura, la fotocamera (19) verrà attivata automaticamente. Per disattivarla, premere il tasto Fotocamera (10). A distanze maggiori (circa > 5m), verrà inoltre visualizzata un’apposita marcatura target, per contrassegnare il punto di misurazione.Ottimizzazione della visibilità del punto laser Utilizzando lo strumento di misura, in particolare all’aperto, con forte irradiazione solare, oppure in caso di estese di- stanze in ambienti interni, può accadere che il punto laser non sia visibile. Contestualmente all’attivazione della fotoca- mera, la visibilità del punto laser/del target di misurazione si potrà migliorare nei seguenti modi: – impostando la luminosità del display (Impostazioni dello strumento) – utilizzando lo Zoom, mediante il tasto (5). Misurazione Una volta acceso, lo strumento di misura si troverà in modali- tà Misurazione di lunghezze. Per passare ad un’altra funzione di misurazione, premere il tasto(13)[Func]. Selezionare la funzione di misurazione desiderata con il tasto(4)[+] oppu- re con il tasto(11)[–] (vedi «Funzioni di misurazione», Pagi- na78). Attivare la funzione di misurazione con il ta- sto(13)[Func] oppure con il tasto di misurazione (2) [ ]. Dopo l’accensione il lato posteriore dello strumento di misu- ra è selezionato quale piano di riferimento per la misurazio- ne. Per cambiare piano di riferimento (vedi «Selezione del piano di riferimento (vedere Fig.A)», Pagina77). Sistema- re lo strumento di misura sul punto iniziale desiderato della misurazione (ad es. su una parete). Avvertenza: Se lo strumento di misura è stato acceso con il tasto ON/OFF/Cancellazione (9) [ ] acceso, premere bre- vemente il tasto di misurazione (2) [ ] per attivare il laser. Per attivare la misurazione, premere brevemente il relativo tasto (2) [ ]. Dopo di ciò, il raggio laser verrà spento. Per eseguire una seconda misurazione, ripetere tale procedura. A raggio laser permanentemente attivo e in modalità Misura- zione continua, la misurazione inizierà già alla prima pressio- ne sul tasto di misurazione (2)[ ]. u Non dirigere mai il raggio laser su persone oppure su animali e non rivolgere lo sguardo in direzione del rag- gio laser stesso, neanche da grande distanza. Avvertenza: Di norma, il valore di misurazione verrà visua- lizzato entro 0,5 sec; comunque, non oltre i 4 sec. La durata della misurazione dipenderà dalla distanza, dalle condizioni di luce e dalle caratteristiche di riflessione della superficie target. A misurazione terminata, il raggio laser verrà spento automaticamente. Se permanentemente attivo, il raggio la- ser non verrà disattivato dopo la misurazione (vedi «Raggio laser permanentemente attivo», Pagina77). Selezione del piano di riferimento (vedere Fig.A) Per le operazioni di misura sono disponibili quattro diversi piani di riferimento: – il lato posteriore dello strumento di misura (ad es. in caso di accostamento su pareti), – la punta dell’astina di misurazione ripiegata di 180° (8) (ad es. per misurazioni dagli angoli), – il lato anteriore dello strumento di misura (ad es. in caso di misurazioni a partire dallo spigolo di un tavolo), – il centro della filettatura (17) (ad es. per misurazioni con treppiede) L’estensione ed il ripiegamento di 180° dell’astina di misura- zione (8) verranno rilevati automaticamente e verrà propo- sto il relativo piano di riferimento della misurazione. Confer- mare l’impostazione con il tasto di misurazione (2) [ ]. Selezionare con il softkey (3) [ ] le impostazioni dello strumento di misura. Selezionare con il tasto(4)[+] oppure con il tasto(11)[–] il piano di riferimento e confermarlo con il tasto(13)[Func]. Ad ogni accensione dello strumento di misura, il lato poste- riore dello strumento di misura verrà automaticamente pre- impostato come piano di riferimento della misurazione. Raggio laser permanentemente attivo All’occorrenza, il raggio laser dello strumento di misura si po- trà commutare in modalità permanentemente attiva. A tale scopo, selezionare con il softkey (3) [ ] le impostazioni dello strumento di misura. Selezionare con il tasto(4)[+] oppure con il tasto(11)[–], il raggio laser permanentemen- te attivo e confermare con il tasto (13)[Func]. u Non dirigere mai il raggio laser su persone oppure su animali e non rivolgere lo sguardo in direzione del rag- gio laser stesso, neanche da grande distanza. Con tale impostazione, il raggio laser resterà attivo anche nei periodi fra le misurazioni; per effettuare la misurazione, ba- sterà premere brevemente, per una sola volta, il tasto di mi- surazione (2) [ ]. Quando il raggio laser permanentemente attivo non sarà più necessario, tale modalità si potrà disattivare nelle imposta- zioni, oppure verrà disattivata automaticamente allo spegni- mento dello strumento di misura. Menu «Impostazioni» Per accedere al menu «Impostazioni» (i), premere breve- mente il softkey (3) [ ], oppure mantenere premuto il ta- sto (13)[Func]. Selezionare con il tasto(4)[+] oppure con il tasto (11)[−] l’impostazione desiderata e confermare con il tasto (13)[Func]. Selezionare l’impostazione desiderata. Per terminare il menu «Impostazioni», premere il tasto ON/ OFF/Cancellazione (9) [ ], oppure il softkey (12) [ ]. Impostazioni Bluetooth® Piano di riferimento Funzione Timer Raggio laser permanentemente attivo Calibratura misurazione inclinazione Calibratura mirino Memoria interna (cancellazione e formatta- zione) Italiano | 77 Bosch Power Tools 1 609 92A 4F4 | (22.10.2018)78 | Italiano 1 609 92A 4F4 | (22.10.2018) Bosch Power Tools Impostazioni Impostazioni dello strumento Funzione Timer La funzione Timer risulta utile, ad esempio, per misurazioni in punti difficilmente accessibili, oppure laddove occorra evitare movimenti dello strumento di misura durante la misu- razione. Nelle impostazioni, selezionare la funzione Timer. Seleziona- re il lasso temporale desiderato fra l’attivazione e la misura- zione e confermare con il tasto di misurazione (2) [ ], op- pure con il tasto (13)[Func]. Premere quindi il tasto di misurazione (2) [ ] per attivare il raggio laser e puntare il target. Premere nuovamente il tasto di misurazione (2)[ ] per attivare la misurazione. La misu- razione avverrà in base al lasso temporale selezionato. Il va- lore di misurazione verrà visualizzato nella riga dei risultati (a). Nella barra di stato in alto verrà visualizzato il lasso tempora- le fra l’attivazione e la misurazione. A funzione Timer impostata, la misurazione continua e la mi- surazione del valore massimo/minimo non saranno possibili. Il timer resterà impostato fino allo spegnimento dello stru- mento di misura, oppure fino a quando il timer nel menu «Im- postazioni» non verrà disattivato. Menu «Impostazioni dello strumento» Selezionare il menu «Impostazioni dello strumento» nel me- nu «Impostazioni». Selezionare con il tasto(4)[+] oppure con il tasto(11)[−] l’impostazione desiderata dello strumento e confermare con il tasto (13)[Func]. Selezionare l’impostazione desiderata dello strumento. Per terminare il menu «Impostazioni dello strumento» (o), premere il tasto ON/OFF/Cancellazione (9) [ ], oppure il softkey (12) [ ]. Impostazioni dello strumento Lingua Ora e data ft/m Unità di misura Unità di misura angoli TrackMyTools Informazioni strumento Cicalini Tempo di spegnimento Attenuazione luminosità Luminosità display Orientamento display Impostazione della lingua Nelle impostazioni dello strumento, selezionare «Lingua». Impostare la lingua desiderata e confermare con il tasto (13)[Func]. Impostazione di data e ora Nelle impostazioni dello strumento, selezionare «Ora e da- ta». Impostare data e ora seguendo le indicazioni visualizzate sul display e confermare con il softkey (12) [ ]. Cambio dell’unità di misura Nelle impostazioni dello strumento, selezionare «Unità di mi- sura». L’impostazione predefinita è l’unità di misura «m» (metri). Impostare l’unità di misura desiderata e confermare con il ta- sto(13)[Func]. Per terminare la voce di menu, premere il tasto ON/OFF/ Cancellazione (9) [ ], oppure il softkey (3) [ ]. Una volta spento lo strumento di misura, l’impostazione selezionata re- sterà memorizzata. Cambio dell’unità di misura angoli Nelle impostazioni dello strumento, selezionare «Unità di mi- sura angoli». L’impostazione predefinita è l’unità di misura angoli «°» (gradi). Impostare l’unità di misura angoli desiderata e confermare con il tasto(13)[Func]. Per terminare la voce di menu, premere il tasto ON/OFF/ Cancellazione (9) [ ], oppure il softkey (3) [ ]. Una volta spento lo strumento di misura, l’impostazione selezionata re- sterà memorizzata. TrackMyTools Nelle impostazioni dello strumento, selezionare «TrackMy- Tools». Confermare l’impostazione con il tasto (13)[Func]. In questo caso, occorre una procedura di prima attivazione. Il trasferimento dati è possibile solo mediante l’apposita app o l’apposito programma per PC. TrackMyTools sarà nuovamente disattivabile in qualsiasi mo- mento. Illuminazione del display Nelle impostazioni dello strumento, selezionare «Attenuazio- ne luminosità». L’illuminazione display è permanentemente attiva. Se non verrà premuto alcun tasto, dopo circa 30secondi l’illumina- zione verrà attenuata, per ridurre il consumo della batteria. Il lasso temporale che precede l’attenuazione è impostabile (Impostazioni dello strumento). La luminosità del display è adattabile su più livelli, in base al- le condizioni ambientali (Impostazioni dello strumento). Funzioni di misurazione Avvertenza: Funzione Guida integrata Nello strumento di misura è presente, per ciascuna funzione di misurazione, una Guida sotto forma di animazione. A tale scopo, selezionare il tasto (13)[Func], i tasti(4)[+] oppu- re(11)[−] e successivamente il softkey (3) [ ]. L’anima-zione mostrerà la procedura dettagliata per l’utilizzo della funzione di misurazione selezionata. Con il (3) [ ] è possibile interrompere e riavviare l’anima- zione in qualsiasi momento. Sarà inoltre possibile scorrere in avanti e all’indietro, con i tasti(4)[+] oppure(11)[−]. Misurazione di lunghezze Selezionare la misurazione di lunghezze . Per attivare il raggio laser, premere brevemente il tasto di misurazione (2)[ ]. Per eseguire una misurazione, premere brevemente il tasto di misurazione (2) [ ]. Il valore di misurazione rilevato ver- rà visualizzato nella parte inferiore del display.

Ripetere i passaggi suddetti per ogni successi- va misurazione. L’ultimo valore di misurazione sarà quello più in basso sul display; sopra di esso il penultimo e così via. Misurazione continua Durante la misurazione in continuo, lo strumento di misura può essere mosso relativamente alla mira, per cui il valore misurato viene attualizzato ca. ogni 0,5s. Potrete, ad esem- pio, allontanarvi da una parete fino alla distanza desiderata: la distanza attuale resterà sempre leggibile. Selezionare la misurazione continua . Per attivare il raggio laser, premere brevemente il tasto di misurazione (2) [ ]. Muovere lo strumento di misura fino a quando la distanza de- siderata viene visualizzata in basso sul display.

Premendo brevemente il tasto di misurazione (2) [ ], la misurazione continua verrà inter- rotta. Il valore di misurazione attuale verrà vi- sualizzato nella parte bassa del display. Il valo- re di misurazione massimo e minimo si trove- ranno sopra di esso. Premendo nuovamente il tasto di misurazione (2)[ ], la misurazione continua verrà riavviata. La misurazione continua si disattiverà automaticamente do- po 5 min. Misurazione di superfici Selezionare la misurazione di superfici . Dopo di ciò, misurare in sequenza larghezza e lunghezza, co- me in una misurazione di lunghezze. Fra le due misurazioni, il raggio laser resterà attivo. La distanza da misurare lampeg- gerà nell’indicazione di misurazione superfici (vedere ele- mento di visualizzazione (j)).

Il primo valore di misurazione verrà visualizza- to nella parte alta del display. Terminata la seconda misurazione, la superfi- cie verrà calcolata e visualizzata automatica- mente. Il risultato finale sarà quello più in bas- so sul display; sopra di esso, i singoli valori di misurazione. Misurazione di volumi Selezionare la misurazione di volumi . Dopo di ciò, misurare in sequenza larghezza, lunghezza e profondità, come in una misurazione di lunghezze. Fra le tre misurazioni, il raggio laser resterà attivo. La distanza da mi- surare lampeggerà nell’indicazione di misurazione volumi (vedere elemento di visualizzazione (j)).

Il primo valore di misurazione verrà visualizza- to nella parte alta del display. Terminata la terza misurazione, il volume verrà calcolato e visualizzato automaticamente. Il ri- sultato finale sarà quello più in basso sul di- splay; sopra di esso, i singoli valori di misura- zione. Misurazione indiretta delle distanze Selezionare la misurazione indiretta delle distanze . Per la misurazione indiretta delle distanze sono disponibili quattro diverse funzioni di misurazione, che consentono di rilevare distanze diverse. La misurazione indiretta delle distanze è prevista per il rile- vamento di distanze che non possono essere misurate diret- tamente in quanto un ostacolo impedirebbe il passaggio del raggio oppure non vi è disposizione alcuna superficie target con funzione riflettente. Questa procedura di misurazione può essere impiegata esclusivamente in direzione verticale. Ogni eventuale scostamento in direzione orizzontale com- porterà errori di misurazione. Avvertenza: la misurazione indiretta delle distanze risulta sempre meno precisa rispetto alla misurazione diretta delle distanze. A seconda dell’applicazione, gli errori di misurazio- ne possono essere superiori rispetto alla misurazione diretta delle distanze. Per migliorare la precisione di misurazione, si raccomanda l’impiego di un treppiede (accessorio). Fra le singole misurazioni, il raggio laser resterà attivo a) Misurazione indiretta delle altezze (vedere Fig.B) Selezionare la misurazione indiretta delle altezze . Accertarsi che lo strumento di misura si trovi alla stessa al- tezza del punto di misurazione inferiore. Ruotare quindi lo strumento di misura attorno al piano di riferimento e misura- re, come in una misurazione di lunghezze, la distanza «1» (vi- sualizzata sul display con una linea rossa).

Terminata la misurazione, il risultato per la di- stanza «X» desiderata verrà visualizzato nella riga dei risultati (a). I valori di misurazione per la distanza «1» e per l’angolo «α» si troveranno nelle righe dei valori di misurazione (h). b) Doppia misurazione indiretta delle altezze (vedere Fig.C) Lo strumento di misura può eseguire la misurazione indiretta di tutte le distanze che si trovano nel piano verticale dello strumento di misura. Selezionare la doppia misurazione indi- retta delle altezze . Misurare, come in una misurazione di lunghezze, le distanze «1» e «2», in tale sequenza. Italiano | 79 Bosch Power Tools 1 609 92A 4F4 | (22.10.2018)80 | Italiano 1 609 92A 4F4 | (22.10.2018) Bosch Power Tools

Terminata la misurazione, il risultato per la di- stanza «X» desiderata verrà visualizzato nella riga dei risultati (a). I valori di misurazione per le distanze «1», «2» e per l’angolo «α» si trove- ranno nelle righe dei valori di misurazione (h). In tutte le singole misurazioni all’interno di una procedura di misurazione, accertarsi che il piano di riferi- mento della misurazione (ad es. il lato posteriore dello stru- mento di misura) si trovi esattamente nello stesso punto. c) Misurazione indiretta delle lunghezze (vedere Fig.D) Selezionare la misurazione indiretta delle lunghezze . Accertarsi che lo strumento di misura si trovi alla stessa al- tezza del punto di misurazione da individuare. Ruotare quin- di lo strumento di misura attorno al piano di riferimento e mi- surare, come in una misurazione di lunghezze, la distanza «1».

Terminata la misurazione, il risultato per la di- stanza «X» desiderata verrà visualizzato nella riga dei risultati (a). I valori di misurazione per la distanza «1» e per l’angolo «α» si troveranno nelle righe dei valori di misurazione (h). d) Misurazione trapezoidale (vedere Fig.E) La misurazione trapezoidale è utilizzabile ad es. per rilevare la lunghezza dello spiovente di un tetto. Selezionare la misurazione trapezoidale . Misurare, come in una misurazione di lunghezze, le distanze «1», «2» e «3», in tale sequenza. Accertarsi che la misurazio- ne della distanza «3» inizi esattamente dal punto finale della distanza «1» e che, fra le distanze «1» e «2», nonché «1» e «3», sia presente un angolo retto.

Terminata l’ultima misurazione, il risultato per la distanza «X» desiderata verrà visualizzato nella riga dei risultati (a). I singoli valori di mi- surazione si troveranno nelle righe dei valori di misurazione (h). Misurazione di superfici di pareti (vedere Fig.F) La misurazione di superfici di pareti è prevista per rilevare la somma di diverse superfici singole con una altezza comune. Nell’esempio dell’illustrazione occorre rilevare la superficie totale di più pareti, che presentano la stessa altezza libera H, ma lunghezze L diverse. Selezionare la misurazione di superfici di pareti . Misurare l’altezza libera H come in una misurazione di lun- ghezze. Il valore di misurazione verrà visualizzato nella riga dei valori di misurazione in alto. Il laser resterà attivo.

Dopo di ciò, misurare la lunghezza L

della pri- ma parete. La superficie verrà calcolata auto- maticamente e verrà visualizzata nella riga dei risultati (a). L’ultimo valore di misurazione del- le lunghezze si troverà nella riga dei valori di misurazione in basso (h). Il laser resterà attivo. Misurare ora la lunghezza L

della seconda parete. Il singolo valore di misurazione visualizzato nella riga dei valori di mi- surazione (h) verrà sommato alla lunghezza L

. La somma delle due lunghezze (visualizzata nella riga dei valori di misu- razione al centro (h)) verrà moltiplicata per l’altezza memo- rizzata H. Il valore di superficie totale verrà visualizzato nella riga dei risultati (a). È possibile misurare un numero a piacimento di ulteriori lun- ghezze L

, che verranno poi automaticamente sommate e moltiplicate per l’altezza H. Per un corretto calcolo delle su- perfici, occorrerà che la prima lunghezza misurata (nell’esempio, l’altezza libera H) sia identica per tutte le su- perfici parziali. Funzione di tracciamento (vedere Fig.G) La funzione di tracciamento misura ripetutamente una lun- ghezza (distanza) definita. Tali lunghezze si possono riporta- re su una superficie, ad es. per consentire il taglio di un ma- teriale in pezzi di pari lunghezza, oppure per allestire orditu- re metalliche nel cartongesso. La lunghezza minima imposta- bile è di 0,1 m; la lunghezza massima è di 50 m. Avvertenza: Nella funzione di tracciamento, sul display ver- rà visualizzata la distanza dalla marcatura. Il riferimento non è il lato dello strumento di misura. Selezionare la funzione di tracciamento . Impostare la lunghezza desiderata con il tasto(4)[+] oppu- re con il tasto(11)[–]. Avviare la funzione di tracciamento premendo il tasto di mi- surazione (2) [ ] ed allontanarsi lentamente dal punto ini- ziale. m0.483 0.500m

0.81x Lo strumento di misura misurerà continuativa- mente la distanza dal punto iniziale; durante tale fase, verranno visualizzati la lunghezza de- finita ed il valore di misurazione attuale. La freccia in basso e quella in alto indicano la di- stanza minima rispettivamente dalla marcatura successiva e da quella precedente. Avvertenza: In modalità Misurazione continua, premendo e mantenendo premuto il tasto di misurazione (2)[ ], sarà anche possibile stabilire un valore misurato come lunghezza definita. m0.500 0.500m1x Il fattore a sinistra indica la frequenza con cui la lunghezza definita sia già stata calcolata. Le frecce verdi ai lati del display indicano il rag- giungimento di una data lunghezza, a scopo di marcatura. Frecce di colore rosso, oppure una scritta di colore rosso, in- dicheranno il valore reale, qualora il valore di riferimento si trovi oltre il display. Misurazione dell’inclinazione/inclinometro digitale Selezionare la misurazione dell’inclinazione/l’inclinometro digitale . Lo strumento di misura commuta automaticamente fra i due stati. 1° 2° 3° L’inclinometro digitale è preposto a verificare l’allineamento orizzontale o verticale di un og- getto (ad es. lavatrici, frigoriferi ecc.).Qualora l’inclinazione superi il valore di 3°, il simbolo della pallina sul display si accenderà in colore rosso. Il lato inferiore dello strumento di misura fungerà da piano di riferimento della misurazione per l’inclinometro digitale. 88.0° La misurazione dell’inclinazione è preposta a misurare una pendenza o un’inclinazione (ad es. di scale, ringhiere, durante l’adattamento di mobili, nella posa di tubazioni ecc.). Il lato sinistro dello strumento di misura funge da piano di riferimento per la misurazione dell’inclinazione. Se durante la procedura di misurazione il simbolo lampeggia significa che lo strumento di misura è sta- to ribaltato troppo lateralmente. Funzioni di memoria Il valore, oppure il risultato finale, di ogni misurazione termi- nata verrà memorizzato automaticamente. Suggerimento: Se la fotocamera sarà attiva, la foto verrà automaticamente memorizzata assieme al risultato di misu- razione. Nella foto saranno incorporate le seguenti informa- zioni: – Risultato di misurazione – Singole misurazioni (necessarie per rilevare il risultato di misurazione) – Funzione di misurazione utilizzata – Riferimento – Data e ora – Angolo d’inclinazione (solo ad inclinometro attivo). Se la foto andrà utilizzata a scopo di documentazione e tra- sferita mediante il cavo micro-USB, si consiglia di non attiva- re la funzione Zoom. Se lo strumento di misura è stato collegato mediante il cavo micro-USB ad un dispositivo, verrà inoltre creato un file .csv, con tutti i valori di misurazione memorizzati. Indicazione del valore memorizzato Sarà possibile richiamare un massimo di 50 valori (valori di misurazione, oppure foto con valori di misurazione). Selezionare la funzione di memorizzazione con il softkey (12) [ ].

Nella parte alta del display verrà visualizzato il numero del valore memorizzato; nella parte bassa, il relativo valore memorizzato e la relati- va funzione di misurazione. Premere il tasto(4)[+] per scorrere in avanti i valori memorizzati. Premere il tasto(11)[–] per scorrere all’indietro i valori me- morizzati. Qualora non vi sia alcun valore in memoria, nella parte bassa del display verrà visualizzato «0.000» e nella parte alta «0». Il valore meno recente si troverà nella posizione di memoria 1; quello più recente, nella posizione 50 (qualora siano pre- senti 50 valori memorizzati). Memorizzando un ulteriore va- lore, verrà sempre cancellato dalla memoria il valore meno recente. Cancellare la memoria Per accedere alla memoria, premere il softkey (12) [ ]. Per cancellare il contenuto della memoria, premere quindi, per il numero di volte desiderato, il softkey (3)[ ]. Per cancellare tutti i valori presenti in memoria, si potrà inoltre utilizzare la funzione « » del menu «Impostazioni». Confer- mare quindi con il softkey (12) [ ]. Formattazione della memoria La memoria USB si può riformattare (ad es. in caso di pro- blemi di memorizzazione). A tale scopo, selezionare la fun- zione « » del menu «Impostazioni» e confermare con il sof- tkey (12) [ ]. Procedendo alla formattazione, tutti i dati presenti in memoria verranno cancellati. La memoria USB non andrà formattata da altri dispositivi (ad es. da un computer esterno). Addizione/sottrazione di valori È possibile effettuare l’addizione o la sottrazione di valori di misurazione o di risultati finali. Addizione di valori Il seguente esempio illustra l’addizione di superfici: rilevare una superficie come da paragrafo «Misurazione di superfi- ci» (vedi «Misurazione di superfici», Pagina79).

Premere il tasto(4)[+]. Verranno visualizzati la superficie calcolata ed il simbolo«+». Pre- mere il tasto di misurazione (2) [ ] per avvia- re una seconda misurazione di superfici. Rile- vare la superficie come da paragrafo «Misura- zione di superfici» (vedi «Misurazione di super- fici», Pagina79). Appena terminata la seconda misurazione, nella parte bassa del display verrà visualizzato il risultato del- la seconda misurazione di superfici. Per visualizzare il risul- tato finale, premere nuovamente il tasto di misurazione (2)

Avvertenza: In modalità Misurazione di lunghezze, il risulta- to finale verrà visualizzato immediatamente. Sottrazione di valori Per sottrarre valori, premere il tasto(11)[–]. Il resto della procedura è analogo ad «Addizione di valori». Cancellazione dei valori di misurazione Premendo brevemente il tasto ON/OFF/Cancellazione (9) [ ], in tutte le funzioni di misurazione si potrà cancellare il va- lore di misurazione rilevato per ultimo. Interfaccia Bluetooth

Trasferimento dati ad altri dispositivi Lo strumento di misura è dotato di un modulo Bluetooth® che, mediante tecnologia wireless, consente di trasferire da- ti verso alcuni tipi di dispositivi mobili, dotati di interfaccia Bluetooth® (ad es. smart device). Per informazioni sui requisiti di sistema necessari per la con- nessione Bluetooth®, consultare il sito Internet Bosch, all’in- dirizzo www.bosch-pt.com Italiano | 81 Bosch Power Tools 1 609 92A 4F4 | (22.10.2018)82 | Italiano 1 609 92A 4F4 | (22.10.2018) Bosch Power Tools u Per ulteriori informazioni, consultare la pagina del prodotto Bosch. Con il trasferimento dati tramite Bluetooth®, potrebbero ve- rificarsi ritardi temporali fra dispositivo mobile e strumento di misura. Ciò può essere causato dalla distanza fra i disposi- tivi, oppure dall’oggetto da misurare. Attivazione dell’interfaccia Bluetooth ® per il trasferimento dati ad un dispositivo mobile L’attivazione dell’interfaccia Bluetooth® andrà effettuata nel- le impostazioni. Per attivare il segnale Bluetooth®, premere il tasto(4)[+]. Accertarsi che l’interfaccia Bluetooth® del proprio dispositivo mobile sia attiva. Per espandere le funzionalità del dispositivo mobile ed age- volare l’elaborazione dati, è disponibile la speciale applica- zione (app) Bosch «Measuring Master». Tale funzione è sca- ricabile dai relativi Store, in base al tipo di dispositivo. Avviata l’applicazione Bosch, verrà stabilita la connessione fra il dispositivo mobile e lo strumento di misura. Qualora vengano rilevati più strumenti di misura attivi, selezionare lo strumento opportuno, in base al numero di serie. Il numero di serie (15) è riportato sulla targhetta identificativa dello strumento di misura. Lo stato della connessione e la connessione attiva (f) verran- no visualizzati sul display (1) dello strumento di misura. Disattivazione dell’interfaccia Bluetooth

La disattivazione della connessione Bluetooth® andrà effet- tuata nelle impostazioni. Per disattivare il segnale Bluetoo- th®, premere il tasto(11)[–], oppure spegnere lo strumento di misura. Interfaccia USB Trasferimento dati mediante interfaccia USB Il collegamento micro-USB dello strumento di misura con- sente di effettuare la trasmissione dati verso determinati di- spositivi dotati di interfaccia USB (ad es. computer o note- book). Per mezzo del cavo micro-USB, collegare lo strumento di mi- sura con il computer o il notebook. Il sistema operativo del computer, oppure del notebook, rileverà automaticamente lo strumento di misura come unità esterna. Avvertenza: Non appena lo strumento di misura sia collega- to ad un computer o ad un notebook mediante il cavo micro- USB, la batteria al litio verrà ricaricata. Il tempo di ricarica varierà in base al livello della corrente di carica. Indicazioni operative u Per ulteriori informazioni, consultare la pagina del prodotto Bosch. u Lo strumento di misura è dotato di interfaccia wire- less. Tenere presenti eventuali limitazioni di funziona- mento, ad es. all’interno di velivoli o di ospedali. Avvertenze generali La lente di ricezione (20), l’uscita laser (18) e la fotocamera (19) non dovranno essere coperte durante una misurazione. Durante una misurazione, lo strumento di misura non andrà spostato. Lo strumento di misura andrà quindi sistemato, laddove possibile, su una superficie di riscontro o di appog- gio fissa. Influssi sul campo di misurazione Il campo di misurazione dipenderà dalle condizioni di luce e dalle caratteristiche di riflessione della superficie target. Per una migliore visibilità del raggio laser in condizioni di intensa luce esterna, utilizzare la fotocamera integrata (19), gli oc- chiali per raggio laser (26) (accessorio) ed il pannello di mira per laser (25) (accessorio), oppure oscurare la superficie target. Influssi sul risultato di misurazione Per gli effetti causati da leggi fisiche generali non si può escludere che misurando su differenti superfici possano ve- rificarsi errori di misurazione. Fanno parte di queste superfi- ci: – Superfici trasparenti (ad es. vetro, acqua), – superfici riflettenti (ad es. metallo lucido, vetro), – superfici porose (ad es. materiali isolanti) – superfici strutturate (ad es. intonaco grezzo, pietra natu- rale). Su tali superfici, utilizzare all’occorrenza il pannello di mira per laser (25) (accessorio). Misurazioni errate sono inoltre possibili su superfici target puntate obliquamente. Anche strati d’aria con temperature differenti, oppure rifles- si ricevuti indirettamente, possono influire sul valore misura- to. Verifica della precisione e calibratura della misurazione inclinazione (vedere Fig.H) Verificare regolarmente la precisione della misurazione incli- nazione. Ciò andrà effettuato mediante una misurazione ca- povolta. A tale scopo, sistemare lo strumento di misura su un tavolo e misurare l’inclinazione. Ruotare poi lo strumento di misura di 180° e misurare nuovamente l’inclinazione. La dif- ferenza del valore visualizzato non dovrà superare gli 0,3°. In caso di scostamenti maggiori, lo strumento di misura an- drà nuovamente calibrato. A tale scopo, selezionare nel- le impostazioni. Seguire le indicazioni visualizzate sul di- splay. In seguito a forti cambiamenti di temperatura ed urti violenti si raccomanda di eseguire una verifica della precisione e, all’occorrenza, una calibratura dello strumento di misura. In seguito ad una variazione di temperatura, attendere che lo strumento di misura si sia ristabilizzato sulla temperatura normale prima di effettuare la calibratura.Verifica della precisione della misurazione di distanze La precisione dello strumento di misura si potrà verificare nel seguente modo: – Scegliere un percorso di misurazione stabilmente fisso con una lunghezza di ca. 3 fino a 10m e di cui si conosce esattamente la lunghezza (ad es. larghezza di un locale, apertura di una porta). La misurazione andrà effettuata in condizioni favorevoli: in altri termini, il percorso di misu- razione dovrà trovarsi nell’ambiente interno e la superfi- cie obiettivo della misurazione dovrà essere liscia e ben riflettente (ad es. una parete tinteggiata di bianco). – Misurare il percorso per 10 volte in sequenza. Lo scostamento delle singole misurazioni rispetto al valore medio non dovrà superare i ± 2mm sull’intero percorso di misurazione, in condizioni favorevoli. Prendere nota delle misurazioni, per poter confrontarne la precisione in un se- condo momento. Verifica della precisione e calibratura del mirino (reticolo) Verificare regolarmente la precisione di allineamento fra la- ser e mirino. – Scegliere come target una superficie chiara e il meno illu- minata possibile (ad es. una parete bianca), ad almeno 5 m di distanza. – Verificare se il punto laser si trovi all’interno del mirino sul display. Se il punto laser non si trova all’interno del mirino, quest’ulti- mo andrà ricalibrato. A tale scopo, selezionare nelle impostazioni. Seguire le in- dicazioni visualizzate sul display. Utilizzo del treppiede (accessorio) L’utilizzo di un treppiede è particolarmente necessario in ca- so di grandi distanze. Sistemare lo strumento di misura, me- diante la filettatura da 1/4” (17), sulla piastra a cambio rapi- do del treppiede (27), oppure di un normale treppiede foto- grafico. Avvitare saldamente con la vite di fermo della piastra a cambio rapido. Definire il piano di riferimento per misurazioni con treppie- de, nelle impostazioni (Piano di riferimento della misurazio- ne con treppiede). Anomalie - Cause e rimedi Causa Rimedio L’avviso di temperatura lampeggia: misurazione non possibile Lo strumento di misura si tro- va fuori dalla temperatura di funzionamento, compresa fra –10 °C e +45 °C (fino a +40 °C in modalità Misura- zione continua). Attendere che lo strumento di misura raggiunga la tempe- ratura di funzionamento. Causa Rimedio Indicazione «ERROR» sul display Addizione/sottrazione di va- lori di misurazione rilevati con diverse unità di misura Sommare/sottrarre esclusi- vamente valori di misurazio- ne con unità di misura identi- che. L’angolo fra il raggio laser ed il punto di mira è troppo acu- to. Aumentare l’angolo fra il rag- gio laser ed il punto di mira. La superficie target riflette eccessivamente (ad es. specchio), oppure troppo debolmente ( ad es. (ad es. stoffa nera), oppure la luce ambiente è troppo intensa. Utilizzare il pannello di mira per laser (25) (accessorio) L’uscita laser (18), la lente di ricezione (20) o la fotocame- ra (19) sono appannate (ad es. a causa di una rapida va- riazione di temperatura). Utilizzando un panno inumi- dito, asciugare l’uscita laser (18), la lente di ricezione (20) o la fotocamera (19) Il valore calcolato è superiore a 1 999 999, oppure inferio- re a –999 999 m/m
