MANUALE UTENTE AKE 30 SET BOSCH

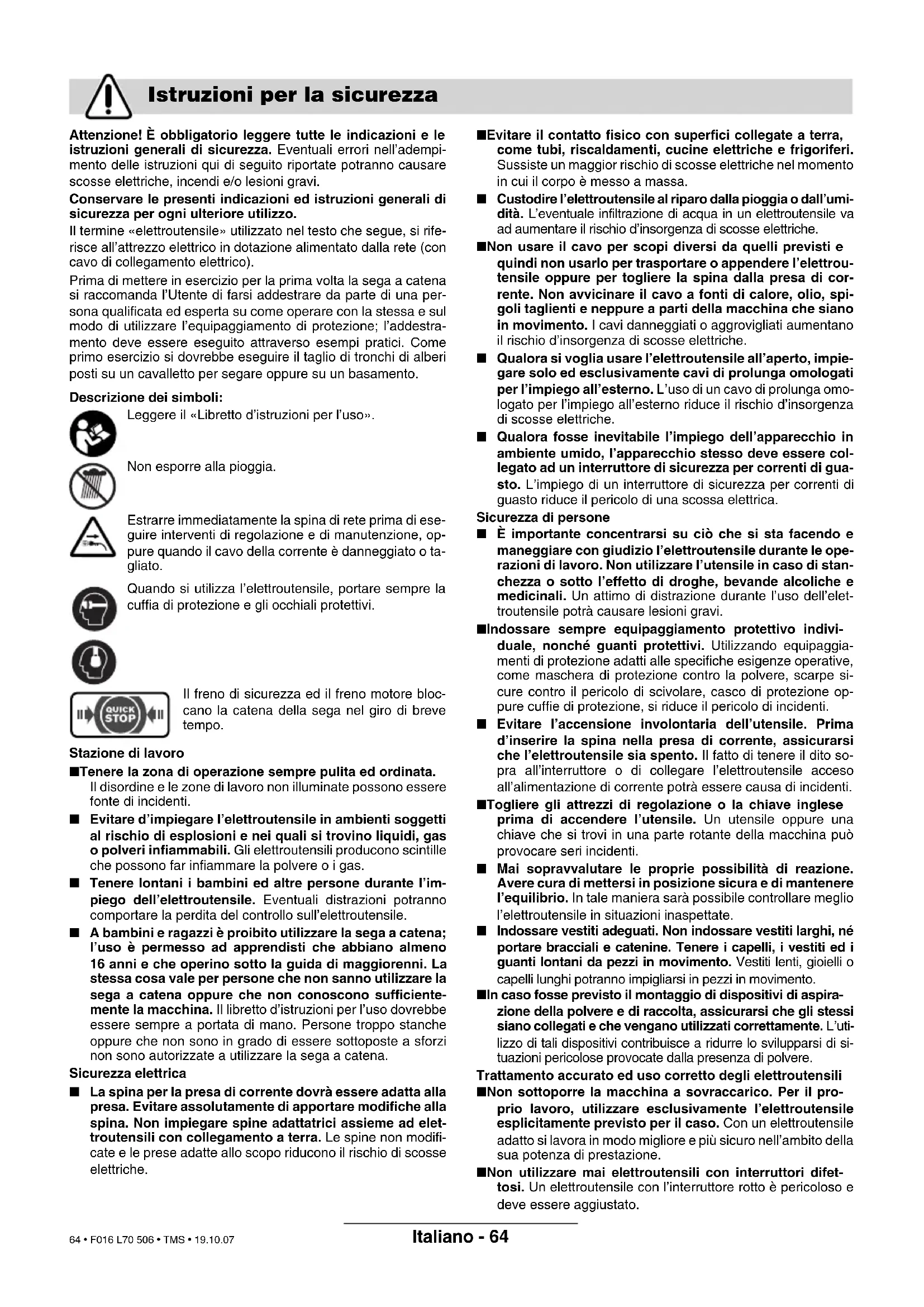

Reservado o direito a modificações Eliminação Serviço pós-venda e assistência ao cliente Declaração de conformidade F016 L70 506 - Titel.book Seite 63 Dienstag, 23. Oktober 2007 1:28 13 63 • F016 L70 506 • TMS • 19.10.07Italiano - 64 Attenzione! È obbligatorio leggere tutte le indicazioni e le istruzioni generali di sicurezza. Eventuali errori nell’adempi- mento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi. Conservare le presenti indicazioni ed istruzioni generali di sicurezza per ogni ulteriore utilizzo. Il termine «elettroutensile» utilizzato nel testo che segue, si rife- risce all’attrezzo elettrico in dotazione alimentato dalla rete (con cavo di collegamento elettrico). Prima di mettere in esercizio per la prima volta la sega a catena si raccomanda l’Utente di farsi addestrare da parte di una per- sona qualificata ed esperta su come operare con la stessa e sul modo di utilizzare l’equipaggiamento di protezione; l’addestra- mento deve essere eseguito attraverso esempi pratici. Come primo esercizio si dovrebbe eseguire il taglio di tronchi di alberi posti su un cavalletto per segare oppure su un basamento. Descrizione dei simboli: Leggere il «Libretto d’istruzioni per l’uso». Non esporre alla pioggia. Estrarre immediatamente la spina di rete prima di ese- guire interventi di regolazione e di manutenzione, op- pure quando il cavo della corrente è danneggiato o ta- gliato. Quando si utilizza l’elettroutensile, portare sempre la cuffia di protezione e gli occhiali protettivi. Il freno di sicurezza ed il freno motore bloc- cano la catena della sega nel giro di breve tempo. Stazione di lavoro ■ Tenere la zona di operazione sempre pulita ed ordinata. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti. ■ Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni e nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. ■ Tenere lontani i bambini ed altre persone durante l’im- piego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile. ■ A bambini e ragazzi è proibito utilizzare la sega a catena; l’uso è permesso ad apprendisti che abbiano almeno 16 anni e che operino sotto la guida di maggiorenni. La stessa cosa vale per persone che non sanno utilizzare la sega a catena oppure che non conoscono sufficiente- mente la macchina. Il libretto d’istruzioni per l’uso dovrebbe essere sempre a portata di mano. Persone troppo stanche oppure che non sono in grado di essere sottoposte a sforzi non sono autorizzate a utilizzare la sega a catena. Sicurezza elettrica ■ La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elet- troutensili con collegamento a terra. Le spine non modifi- cate e le prese adatte allo scopo riducono il rischio di scosse elettriche. ■ Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. ■ Custodire l’elettroutensile al riparo dalla pioggia o dall’umi- dità. L’eventuale infiltrazione di acqua in un elettroutensile va ad aumentare il rischio d’insorgenza di scosse elettriche. ■ Non usare il cavo per scopi diversi da quelli previsti e quindi non usarlo per trasportare o appendere l’elettrou- tensile oppure per togliere la spina dalla presa di cor- rente. Non avvicinare il cavo a fonti di calore, olio, spi- goli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. ■ Qualora si voglia usare l’elettroutensile all’aperto, impie- gare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omo- logato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. ■ Qualora fosse inevitabile l’impiego dell’apparecchio in ambiente umido, l’apparecchio stesso deve essere col- legato ad un interruttore di sicurezza per correnti di gua- sto. L’impiego di un interruttore di sicurezza per correnti di guasto riduce il pericolo di una scossa elettrica. Sicurezza di persone ■ È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le ope- razioni di lavoro. Non utilizzare l’utensile in caso di stan- chezza o sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elet- troutensile potrà causare lesioni gravi. ■ Indossare sempre equipaggiamento protettivo indivi- duale, nonché guanti protettivi. Utilizzando equipaggia- menti di protezione adatti alle specifiche esigenze operative, come maschera di protezione contro la polvere, scarpe si- cure contro il pericolo di scivolare, casco di protezione op- pure cuffie di protezione, si riduce il pericolo di incidenti. ■ Evitare l’accensione involontaria dell’utensile. Prima d’inserire la spina nella presa di corrente, assicurarsi che l’elettroutensile sia spento. Il fatto di tenere il dito so- pra all’interruttore o di collegare l’elettroutensile acceso all’alimentazione di corrente potrà essere causa di incidenti. ■ Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’utensile. Un utensile oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. ■ Mai sopravvalutare le proprie possibilità di reazione. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio. In tale maniera sarà possibile controllare meglio l’elettroutensile in situazioni inaspettate. ■ Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. ■ In caso fosse previsto il montaggio di dispositivi di aspira- zione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L’uti- lizzo di tali dispositivi contribuisce a ridurre lo svilupparsi di si- tuazioni pericolose provocate dalla presenza di polvere. Trattamento accurato ed uso corretto degli elettroutensili ■ Non sottoporre la macchina a sovraccarico. Per il pro- prio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di prestazione. ■ Non utilizzare mai elettroutensili con interruttori difet- tosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. Istruzioni per la sicurezza F016 L70 506 - Titel.book Seite 64 Dienstag, 23. Oktober 2007 1:28 13 64 • F016 L70 506 • TMS • 19.10.07Italiano - 65 ■ Togliere la spina dalla presa di corrente prima di iniziare a regolare l’elettroutensile, di sostituire pezzi di ricambio o di mettere da parte l’elettroutensile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione involontariamente. ■ Quando gli elettroutensili non vengono utilizzati, conser- varli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utiliz- zati da persone non dotate di sufficiente esperienza. ■ Effettuare accuratamente la manutenzione dell’elettrou- tensile. Verificare che le parti mobili dell’elettroutensile funzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi inci- denti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente. ■ Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con ta- glienti affilati s’inceppano meno frequentemente e sono più facili da condurre. ■ Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni e secondo quanto previsto per questo tipo specifico di elettroutensile. Così facendo, tenere sempre presente le condizioni di lavoro e le operazione da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. Assistenza ■ Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ri- cambio originali. In tale maniera potrà essere salvaguar- data la sicurezza dell’elettroutensile. Indicazioni di pericolo per seghe a catena: ■ Quando la sega è in azione tenere tutte le parti del corpo lontane dalla catena della sega. Prima di avviare la sega assicurarsi che la catena della sega non possa arrivare a toccare niente. Lavorando con una sega a catena vi è il serio pericolo che in un attimo di distrazione la catena della sega possa far presa su un indumento oppure su parti del corpo. ■ Tenere la sega a catena ben ferma afferrando con la mano destra l'impugnatura posteriore e con la mano si- nistra l'impugnatura anteriore. Tenendo la sega a catena in un'altra posizione operativa si viene ad aumentare il ri- schio di incidenti e, quindi, non può essere utilizzata. ■ Portare occhiali e cuffie di protezione. Si consiglia di uti- lizzare ulteriori equipaggiamenti di protezione per la te- sta, le mani, le gambe ed i piedi. Tramite indumenti di pro- tezione adatti si riduce il rischio di incidenti dovuto a mate- riale di scarto scaraventato per l'aria o a contatti accidentali con la catena della sega. ■ Non lavorare mai con la sega a catena su un albero. Uti- lizzando impropriamente una sega a catena su un albero si vengono a creare seri rischi di incidenti. ■ Accertarsi sempre una posizione operativa sicura ed uti- lizzare la sega a catena unicamente su una base che sia ben solida, sicura e piana. In caso di utilizzo di scale, una base scivolosa oppure instabile può provocare una perdita del controllo sull'equilibrio e sulla sega a catena. ■ Durante il taglio di un ramo che si trova sotto sollecita- zione, calcolare sempre la possibilità che possa scattare all’indietro. Liberando la tensione delle fibre del legno è possibile che il ramo teso possa colpire l’operatore e/o fargli perdere il controllo sulla sega a catena. ■ Si raccomanda di operare con la dovuta attenzione quando si taglia legname nel sottobosco ed alberi giovani. Il mate- riale sottile può rimanere impigliato nella catena della sega e colpire l’operatore facendogli perdere l’equilibrio. ■ Portare la sega a catena tenendola all’impugnatura ante- riore con la catena della sega ferma ed il binario di guida rivolto verso l’indietro. Trasportando oppure conser- vando la sega a catena applicare sempre la copertura di protezione. Un trattamento accurato con la sega a catena contribuisce a ridurre la probabilità di un contatto accidentale con la catena della sega in funzione. ■ Attenersi alle istruzioni relative alla lubrificazione, alla tensione della catena ed alla sostituzione di accessori opzionali. Una catena che non sia tesa oppure lubrificata correttamente può rompersi oppure aumentare il rischio di un contraccolpo. ■ Avere cura di tenere le impugnature sempre asciutte, pu- lite e completamente libere da olio e da materiale grasso. Impugnature sporche di grasso e di olio sono scivolose e possono comportare la perdita del controllo. ■ Tagliare solo ed esclusivamente legname. Utilizzare la sega a catena solo per lavori per i quali essa è esplicita- mente prevista – Esempio: Non utilizzare la sega a ca- tena per tagliare materiali sintetici, murature oppure altri materiali costruttivi che non siano di legno. Utilizzando la sega a catena per lavori non consentiti si possono provocare situazioni molto pericolose. Possibili cause ed accorgimenti per impedire un contrac- colpo: – Un contraccolpo si può verificare quando la punta del binario di guida tocca un oggetto oppure quando il legname si piega e la catena della sega resta bloccata nel taglio. – Toccando la punta del binario di guida si può in alcuni casi provocare una reazione improvvisa all’indietro nel corso della quale il binario di guida viene sollevato e scaraventato in direzione dell’operatore. – Il blocco della catena della sega sul bordo superiore del bi- nario di guida può far ribaltare rapidamente la guida in dire- zione dell’operatore. – Ognuna di queste reazioni può comportare la perdita di con- trollo sulla sega ed il pericolo concreto di seri incidenti. Mai fare affidamento esclusivamente sui dispositivi di sicurezza di cui dispone la sega a catena. Lavorando con una sega a catena si devono adottare diverse precauzioni in modo da poter operare con sicurezza ed evitare di creare situazioni pericolose. Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell’elettroutensile. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come dalla de- scrizione che segue: ■ Tenere la sega ben saldamente con entrambe le mani e con i pollici e le dita che afferrano saldamente le impu- gnature della sega a catena. Portare il proprio corpo e le braccia in una posizione che permetta di resistere bene ad ogni forza di contraccolpo. Adottando misure adatte l’operatore è in grado di controllare pienamente le forze di contraccolpo che si possono sviluppare. Mai lasciare la sega a catena in modo incontrollato. ■ Evitare una posizione anomala del corpo e non eseguire tagli oltre l’altezza della spalla. Questa accortezza con- sente di evitare che si possa toccare involontariamente la punta del binario di guida rendendo possibile un miglior con- trollo della sega a catena quando si presentano situazioni inaspettate. ■ Utilizzare sempre guide di ricambio e catene della sega esplicitamente prescritte dalla casa costruttrice. In caso di guide di ricambio e catene della sega non appropriate vi è il pericolo che la catena possa rompersi oppure provocare un contraccolpo. ■ Per quanto riguarda l’affilatura e la manutenzione della catena della sega, attenersi alle istruzioni della casa co- struttrice. Limitatori di profondità troppo bassi aumentano la tendenza a provocare contraccolpi. F016 L70 506 - Titel.book Seite 65 Dienstag, 23. Oktober 2007 1:28 13 65 • F016 L70 506 • TMS • 19.10.07Italiano - 66 La macchina è idonea per abbattere alberi come an- che per tagliare tronchi di alberi, rami, travi di legno, tavole, ecc. e può essere utilizzata per eseguire tagli longitudinalmente e trasversalmente rispetto alla di- rezione delle fibre del legname. La macchina non è adatta per l’esecuzione di tagli di materiali minerali. Il presente manuale fornisce le istruzioni per un cor- retto assemblaggio ed un utilizzo sicuro della Vostra sega a catena. Leggere attentamente tali istruzioni. Estrarre con attenzione dall’imballaggio tutti i com- ponenti della macchina e controllare che la lista sia completa: – Sega a catena – Copertura per lama – Catena per la sega – Lama – Protezione della catena – Olio adesivo per seghe a catena (80 ml) – Manuale di istruzioni In caso che un qualsiasi elemento dovesse mancare oppure dovesse essere danneggiato, mettersi in contatto con il ri- venditore presso il quale avete acquistato la macchina. 1 Impugnatura posteriore 2 Interruttore di avvio/arresto 3 Pulsante di sicurezza 4 Tappo del serbatoio per l’olio 5 Sblocco del frenacatena (protezione mano) 6 Marcatura «Frenacatena libero» 7 Impugnatura anteriore 8 Ruota dentata cilindrica 9 Protezione della catena 10 Catena della sega 11 Lama 12 Denti a presa mordente 13 Anello di tensione della catena, rosso 14 Impugnatura di serraggio 15 Cuffia di protezione 16 Camma per tendere la catena 17 Bullone di fissaggio 18 Traversino di guida per la lama Dati tecnici Sega a catena AKE 30-19 S AKE 35-19 S AKE 40-19 S Codice di ordinazione 3 600 H36 D.. 3 600 H36 E.. 3 600 H36 F.. Tendere la catena senza necessità di utensili (SDS) ● ● ● Potenza assorbita nominale [W] 1900 1900 1900 Velocità della catena (avanzamento libero) [m/s] 12 12 12 Lunghezza della lama [cm] 30 35 40 Ruota dentata cilindrica – ● ● Frenacatena ● ● ● Freno motore ● ● ● Tipo di catena per la sega 3/8" - 90 3/8" - 90 3/8" - 90 Spessore dell’elemento di trazione [mm] 1,1 (0,043") 1,1 (0,043") 1,1 (0,043") Quantità degli elementi di trazione 45 52 57 Capacità del serbatoio di scorta olio [ml] 200 200 200 Lubrificazione automatica della catena ● ● ● Denti a presa mordente ● ● ● Peso senza cavo di rete, ca. ** [kg] 4,2 4,3 4,4 Classe protezione / II / II / II **misurato con binario di guida e catena Nota bene: Si prega di tener presente il codice prodotto applicato sulla targhetta di costruzione della Vostra macchina per- ché le denominazioni commerciali di singole macchine possono variare. Le operazioni di accensione producono temporanei abbassamenti di tensione. In caso di reti di alimentazioni che non siano in condizioni ottimali può capitare che altre macchine possono subire dei disturbi. In caso di impedenze di rete minori di

0.25 Ohm non si dovrebbero verificare disturbi.

Uso conforme alle norme Introduzione Volume di fornitura Elementi della macchina

F016 L70 506 - Titel.book Seite 66 Dienstag, 23. Oktober 2007 1:28 13 66 • F016 L70 506 • TMS • 19.10.07Italiano - 67 19 Ugello per l’olio 20 Simbolo della direzione di marcia e di taglio 21 Rocchetto per catena 22 Bullone di recupero della catena 23 Spina di rete** 24 Numero di serie **Varia secondo il Paese Gli accessori illustrati o descritti nelle istruzioni per l’uso non sono sempre compresi nella fornitura! Sicurezza elettrica Per sicurezza, la Vostra macchina è equipaggiata con un isolamento di protezione e non richiede nes- suna messa a terra. La tensione di esercizio corri- sponde a 230 V AC, 50 Hz (per Paesi non apparte- nenti alla CE 220 V, 240 V a seconda del modello). Utilizzare esclusivamente cavi di prolunga omolo- gati. Possono essere utilizzati esclusivamente cavi di prolunga del tipo H07 RN-F oppure IEC (60245 IEC 66). In caso di utilizzo della macchina con un cavo di pro- lunga, è obbligatorio ricorrere a cavi che abbiano le seguenti sezioni trasversali: – 1,0 mm

: massima lunghezza 40 m – 1,5 mm

: massima lunghezza 60 m – 2,5 mm

: massima lunghezza 100 m Per una maggiore sicurezza, si consiglia di usare un dispositivo di protezione dalla corrente residua (RCD) con una corrente di apertura non superiore ai 30 mA. Ogni volta prima di utilizzare la macchina si deve controllare il dispositivo di protezione dalla cor- rente residua. Indicazione per prodotti che non vengono venduti in GB: ATTENZIONE: Per la Vostra sicurezza è ne- cessario che la spina 23 applicata alla macchina sia collegata al cavo di prolunga 25 come rappresen- tato nella figura. Il raccordo del cavo di prolunga deve essere protetto contro gli spruzzi dell’acqua, deve essere di gomma oppure essere coperto da gomma. Il cavo di prolunga deve essere usato con un dispo- sitivo di scarico della trazione. Il cavo di collegamento deve essere controllato re- golarmente e può essere utilizzato soltanto quando è in perfetto stato. Un cavo di collegamento danneggiato può essere ri- parato esclusivamente presso uno dei centri autoriz- zati per il Servizio Tecnico Bosch. Collegare la sega a catena alla rete di ali- mentazione solo dopo aver concluso com- pletamente tutte le operazioni di montaggio. ■ Maneggiando la catena della sega avere cura di portare sempre dei guanti di protezione. Montaggio della lama fissa e della catena della sega

1. Estrarre con attenzione tutti i componenti dall’im-

2. Far corrispondere reciprocamente le due

frecce sull’anello di tensione della catena 13 e sulla cuffia di protezione 15.

3. Poggiare la sega a catena su una superficie piana.

Possono essere utilizzate soltanto catene per sega con uno spessore dell’elemento di trazione (larghezza della scanalatura) pari a 1,1 mm.

4. Posare la catena della sega 10 nella scanalatura

rotante della lama 11. Fare attenzione al corretto senso di rotazione. Confrontare la catena con il simbolo relativo al senso di rotazione 20. Accer- tarsi che la camma per tendere la catena 16 sia rivolta verso l’esterno. Per la Vostra sicurezza Attenzione! In caso di cavo completamente ta- gliato, danneggiato oppure aggrovigliato, prima di passare ad eseguire lavori di manu- tenzione o di pulizia, spegnere la sega a ca- tena ed estrarre la spina di rete. Attenzione! Non toccare la catena in rotazione. Mai utilizzare la sega a catena nelle vicinanze di persone, di bambini o di animali; altrettanto, non utilizzare la macchina dopo aver consu- mato prodotti alcolici, né dopo aver fatto uso di narcotici, né dopo aver ingerito medicinali anestetizzanti. Montaggio/Controllo della catena della sega

5. Applicare le maglie di catena attorno al rocchetto

per catena 21 e posarvi sopra la lama 11 in modo tale che i traversini di guida per la lama 18 che si trovano dietro il bullone di fissaggio 17 arrivino a fare presa nel foro longitudinale della lama 11.

6. Controllare se tutte le parti sono posizionate cor-

rettamente e tenere in questa posizione la lama con la catena.

7. Applicare con precisione la copertura ed accer-

tarsi che il bullone di recupero della catena 22 ar- rivi a posarsi nell’apposita fessura di guida della cuffia di protezione 15.

8. Stringere la cuffia di protezione 15 con l’impugna-

tura di serraggio 14 senza bloccarla. La catena della sega non è ancora tesa. L’operazione di tensione della catena della sega avviene proce- dendo secondo la descrizione contenuta al capitolo «Serraggio della catena della sega» Punto 1–7. Serraggio della catena della sega La tensione della catena deve essere controllata ogni volta prima di iniziare a lavorare, dopo aver eseguito i primi tagli e regolarmente ogni 10 minuti durante il pe- riodo in cui si lavora. In modo particolare in caso di ca- tene nuove della sega c’è da aspettarsi che all’inizio si verifica una maggiore espansione. La durata della catena della sega dipende in modo determinante da una sufficiente lubrificazione e da una corretta tensione. Non tendere la catena della sega quando è ancora sur- riscaldata perché essa si restringe quando si raffredda e poggerebbe quindi in modo troppo teso sulla lama.

1. Poggiare la sega a catena su una superficie piana.

2. Per allentare il blocco della lama, allentare l’impugna-

tura di serraggio 14 ca. 1–3 giri in senso antiorario.

3. Controllare se le maglie di catena poggiano cor-

rettamente nella fessura di guida della lama 11 e sul rocchetto per catena 21.

4. Ruotare l’anello di tensione della catena 13 a

scatti in senso orario fino a quando sarà stata raggiunta la corretta tensione della catena. La meccanica con fase di riposo impedisce che la tensione della catena possa allentarsi. Se l’anello di tensione della catena 13 può essere ruotato soltanto con difficoltà sarà necessario allentare ulteriormente l’impugnatura di serraggio 14 in senso antiorario. L’impugnatura di serraggio 14 può ruotare contemporaneamente, se si regola l’anello di tensione della catena 13.

5. La catena della sega 10 è stata tesa corretta-

mente se al centro può essere sollevata di ca. 3 – 4 mm. Operando con una mano, sollevare la catena della sega nel senso inverso al peso pro- prio della macchina.

6. Se la tensione della catena della sega 10 è

troppo forte, allentarla ruotando l’anello di ten- sione della catena 13 in senso antiorario.

7. Una volta raggiunta la tensione ottimale della ca-

tena della sega 10, bloccare la lama 11 ruotan- dola in senso orario con l’impugnatura di serrag- gio 14. Non utilizzare mai un utensile. Importante: Al momento della consegna della sega a catena, il contenitore per l’olio adesivo è vuoto. Prima di utilizzare la mac- china, è quindi importante riempire il contenitore versandovi l’apposito l’olio. Se si utilizza la sega a catena senza l’olio adesivo per seghe a catena oppure quando il livello dell’olio dovesse essere al di sotto della marcatura del minimo si arre- cano seri danni alla catena. La lunga durata e le buone prestazioni di taglio della catena dipendono da una lubrificazione ottimale. Per questo motivo, durante l’esercizio, la lubrifica- zione della catena della sega avviene automatica- mente attraverso l’ugello per l’olio 19 che distribui- sce apposito olio adesivo per seghe a catena. Riempimento dell’olio: – Poggiare su una superficie adatta la sega a ca- tena con il tappo del serbatoio per l’olio 4 rivolto verso l’alto. – Pulire con uno straccio la zona intorno al tappo del serbatoio per l’olio 4 e svitare il tappo. – Per l’operazione di riempimento, non togliere l’elemento filtrante. – Riempire il serbatoio dell’olio con apposito olio ade- sivo biodegradabile per seghe a catena della Bosch. – Accertarsi che nel serbatoio dell’olio non possa penetrarvi sporcizia. Riavvitare il tappo del serba- toio per l’olio 4 e chiudere. Importante: Per permettere la ventilazione tra il serbatoio dell’olio e la zona circo- stante, tra il filtro ed il tappo del serbatoio per l’olio vi sono quattro piccoli canali di com- pensazione che sono appositamente previsti per piccole fuoriuscite di olio. Attenzione a posare la sega a catena sempre in posizione orizzontale (tappo del serbatoio per l’olio 4 verso l’alto). Al fine di evitare danni alla sega a catena, utilizzare esclusivamente il raccomandato olio biodegrada- bile adesivo. Mai utilizzare olio riciclato oppure olio vecchio. In caso di utilizzo di olio non omolo- gato si viene a perdere ogni diritto di garanzia. Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla tar- ghetta della macchina. Le macchine con l’indica- zione di 230 V possono essere collegate alla rete di 220 V. Avviare ed arrestare la macchina Tenere la sega a catena in posizione come descritto al paragrafo «Lavorare con la sega a catena». Per accendere la macchina, premere verso l’interno il pulsante di sicurezza 3, poi premere completa- mente l’interruttore di avvio/arresto 2 e tenerlo in questa posizione. A questo punto si può rilasciare il pulsante di sicurezza 3. Per spegnere la macchina rilasciare l’interruttore avvio/arresto 2. Una volta terminata l’operazione di taglio, non cercare di fermare la sega a catena attraverso la protezione per le mani anteriore (si attiverebbe il freno di sicurezza contro i contraccolpi). La sega a catena è equipaggiata con due dispositivi di sicurezza: Rilasciando l’interruttore di avvio/arresto 2, il freno motore frena la catena. Il frenacatena è un meccanismo di protezione che, in caso che la macchina rimbalzi all’indietro, si attiva attraverso la protezione mano 5 anteriore. La ca- tena si blocca nel giro di breve tempo. Eseguire ad intervalli regolari una prova per verifi- carne il funzionamento. Spingere in avanti la prote- zione anteriore a mano 5 (posizione ➋), in modo che il punto rosso 28 sotto la marcatura 6 diventa vi- sibile ed avviare brevemente la sega a catena. La catena non dovrebbe avviarsi. Per poter sbloccare nuovamente il freno di sicurezza, ritirare la prote- zione anteriore per le mani 5 (posizione ➊), in modo tale da coprire il punto rosso 28 sotto la marcatura 6. (vedere figura ) Prima dell’operazione di taglio Prima della messa in esercizio e regolarmente nel corso delle operazioni di taglio è indispensabile ese- guire i seguenti controlli: – La sega a catena si trova in uno stato adatto a ga- rantire un funzionamento sicuro? – Il serbatoio dell’olio è pieno? Prima di iniziare a lavorare ed ad intervalli regolari durante i lavori, controllare l’indicatore del livello dell’olio 26. Ag- Lubrificazione della catena

A B Messa in funzione Frenacatena/freno motore Lavorare con la sega a catena

F016 L70 506 - Titel.book Seite 69 Dienstag, 23. Oktober 2007 1:28 13 69 • F016 L70 506 • TMS • 19.10.07Italiano - 70 giungere dell’altro olio, quando il livello dell’olio ha raggiunto il bordo inferiore nella finestrella di controllo. Il contenuto del serbatoio è sufficiente per circa 15 minuti, a seconda delle pause e dell’intensità del lavoro. – La catena è tesa correttamente ed è ben affilata? Durante i lavori di taglio, controllare la tensione della catena ogni 10 minuti. In modo particolare in caso di catene nuove della sega c’è da aspet- tarsi una maggiore espansione. La stato della ca- tena della sega influenza significativamente la prestazione di taglio. Solo attraverso catene ben affilate è possibile evitare sovraccarichi. – Il frenacatena è sbloccato e si è sicuri che fun- ziona correttamente? – Avete indossato l’equipaggiamento di protezione previsto? Portare occhiali e cuffie di protezione. Si consiglia di utilizzare ulteriori equipaggiamenti di protezione per la testa, le mani, le gambe ed i piedi. Indumenti di protezione adatti riducono il ri- schio di incidenti dovuti a pezzi tagliati proiettati per l’aria ed il pericolo di toccare accidentalmente la catena della sega. Contraccolpo della sega Per contraccolpo della sega si intende un improv- viso contraccolpo all’indietro oppure in senso verti- cale della sega a catena che si verifica mentre la sega è in funzione e che può essere provocato dal contatto della punta della sega con il materiale da ta- gliare oppure quando la catena dovesse bloccarsi. Quando si verifica un contraccolpo della sega, la macchina reagisce in modo imprevedibile e provoca spesso gravi incidenti ferendo gravemente l’opera- tore oppure anche persone che si soffermano nella zona operativa. In caso di tagli laterali, tagli trasversali e tagli longi- tudinali è indispensabile operare con particolare at- tenzione perché in questi casi non è possibile appli- care i denti a presa mordente 12. Per evitare il pericolo di contraccolpi della sega: – Accostare la sega a catena al pezzo in lavora- zione tenendola in una posizione che sia la più piana possibile. – Mai lavorare con una catena allentata, allargata oppure eccessivamente consumata. – Affilare correttamente la catena della sega atte- nendosi alle rispettive norme. – Mai eseguire operazioni di taglio tenendo la sega oltre l’altezza della spalla. – Mai segare con la punta della lama. – Tenere la sega a catena sempre bene ferma con entrambe le mani. – Utilizzare sempre una speciale catena Bosch con proprietà di attutire i contraccolpi. – Utilizzare i denti a presa mordente 12 come leva. – Fare attenzione ad avere sempre la corretta ten- sione della catena. Comportamento generale Tenere la sega a catena sempre ben ferma ed utilizzando entrambe le mani: con la mano sinistra afferrare l’impugnatura anteriore e con la mano de- stra l’impugnatura posteriore. Afferrare saldamente le impugnature tenendo le mani sempre ben serrate. Mai tentare di eseguire operazioni di taglio con una sola mano. Tenere il cavo della corrente sempre nella parte posteriore, al di fuori del campo operativo della catena della sega e della zona in cui si trova il materiale da tagliare. Avere cura di prendere posi- zioni tali da impedire che il cavo possa rimanere im- pigliato tra rami e ramoscelli. Mettere in azione ed adoperare la sega a catena esclusivamente prendendo una posizione sicura. Tenere la sega a catena leggermente spostata verso destra rispetto al proprio corpo. Prima di appoggiare la catena sul legname da ta- gliare, la catena deve aver raggiunto la sua com- pleta velocità. Nel far questo, utilizzare i denti a presa mordente 12 per fissare la sega a catena sul legname. Durante l’operazione di taglio, utilizzare i denti a presa mordente come leva. In caso di tagli di rami più robusti oppure di tronchi, applicare i denti a presa mordente man mano su un punto inferiore. A tal fine, ritirare la sega a catena per allentare la presa dei denti mordenti e per appli- carla su un punto più basso. Così facendo, non estrarre la sega dal taglio in esecuzione. Durante l’operazione di taglio, non usare forza per premere sulla catena della sega, ma lasciar lavorare la sega esercitando una leggera pressione di leva attraverso il punto di appoggio dei denti a presa mor- denti 12. Mai utilizzare la sega a catena tenendola con le braccia tese. Mai tentare di eseguire tagli su punti difficilmente accessibili, né operando stando su una scala. Mai eseguire operazioni di taglio tenendo la sega oltre l’altezza della spalla. Per raggiungere i migliori risultati di taglio è indi- spensabile cercare di non ridurre la velocità della ca- tena sottoponendo la macchina a sovraccarico. Attenzione al momento in cui si arriva alla fine del ta- glio. Non appena la sega avrà completato il taglio, all’improvviso si percepirà un notevole cambia- mento del peso. In questa situazione il rischio di in- cidenti per gambe e per piedi è molto alto. Togliere la sega dal taglio in esecuzione quando la catena della sega è ancora in azione. Taglio di tronchi Attenersi alle seguenti prescrizioni di sicurezza: Posare il tronco come da illustrazione e pog- giarlo in modo tale che le parti appena tagliate non pos- sano chiudersi e bloccare quindi la catena della sega. In caso di pezzetti di legno più corti, prima dell’ope- razione di taglio, metterli in posizione adatta e bloc- carli bene.

E H F016 L70 506 - Titel.book Seite 70 Dienstag, 23. Oktober 2007 1:28 13 70 • F016 L70 506 • TMS • 19.10.07Italiano - 71 Tagliare esclusivamente oggetti di legno. Evitare di toccare pietre e chiodi perché potrebbero essere proiettati in aria e potrebbero danneggiare la catena della sega o creare seri pericoli per l’incolumità dell’operatore o delle persone che si trovano nelle vicinanze. Mai avvicinare la sega in azione a reti metalliche di recinzione oppure a pavimenti. La sega non è adatta per eseguire tagli su rami fini. I tagli longitudinali devono essere eseguiti con estrema accuratezza perché in questi casi non è possibile utilizzare i denti a presa mordente 12. Ese- guire i tagli tenendo la macchina con un’angolatura che sia la più piatta possibile al fine di evitare il peri- colo di un contraccolpo della sega. In caso di lavori di taglio da eseguire su un pendio, lavorare sempre stando alla parte superiore oppure lateralmente rispetto a tronchi verticali oppure a ma- teriale da tagliare poggiato per terra in posizione orizzontale. Attenzione a non inciampare su resti di tronchi d’al- beri, rami, radici, ecc.. Taglio di legname sotto sollecitazione In caso di taglio di legname, rami oppure alberi che si trovano sotto sollecitazione vi è il pericolo di pro- vocare incidenti. In casi del genere è importante operare con la massima attenzione. Questi tipi di lavori dovrebbero essere eseguiti soltanto da personale specializzato appositamente adde- strato. Se il legno poggia su entrambi i lati, tagliare prima da sopra (Y) per un terzo attraverso il tronco e poi ta- gliare il tronco completamente da sotto (Z) allo stesso punto al fine di evitare che la sega possa scheggiare oppure restare bloccata. Così facendo, evitare che la catena della sega possa arrivare a toccare per terra. Se il legname è posato su un solo lato, tagliare prima da sotto (Y) per un terzo verso l’alto e poi tagliare il tronco completamente da so- pra (Z) allo stesso punto al fine di evitare che la sega possa scheggiare oppure restare bloccata. Taglio di alberi Portare sempre un elmetto al fine di pro- teggersi da rami che potrebbero cadere. Tramite la sega a catena è possibile tagliare sol- tanto alberi il cui diametro del tronco sia minore della lunghezza della lama stessa. ➊ Assicurare la zona di operazione. Accertarsi che nella zona di operazione non si trovino né persone, né animali. Mai tentare di liberare una sega rimasta bloccata lasciando il motore della sega in moto. Per libe- rare la catena della sega, utilizzare dei cunei di legno. Se vi sono due o più persone che tagliano i rami ed abbattono alberi contemporaneamente, la distanza tra gli operatori che tagliano i rami e quelli che ta- gliano il tronco dell’albero deve corrispondere al- meno al doppio dell’altezza dell’albero che si sta ab- battendo. Quando si abbattono alberi si deve stare attenti ad evitare di esporre altre persone a qualun- que tipo di pericolo, a non colpire nessuna linea di alimentazione ed a non provocare nessun tipo di danno materiale. Se un albero dovesse arrivare a toccare una linea di alimentazione, informare imme- diatamente l’ente di approvvigionamento dell’ener- gia. In caso di lavori di taglio eseguiti su pendii, chi opera con la sega a catena sul terreno deve prendere po- sizione nella parte superiore dell’albero che si in- tende abbattere perché il tronco dell’albero dopo il taglio probabilmente rotolerà oppure scivolerà verso il basso. ➋ Prima di iniziare l’operazione di abbattimento di un albero si deve predisporre una via di fuga che sia agibile in caso d’emergenza e, se necessario, se ne dovrà preparare una. La via di fuga di emergenza deve essere agibile nella direzione diagonalmente opposta a quella della prevista linea di caduta. ➌ Per poter determinare la direzione della caduta dell’albero, prima dell’abbattimento è necessario prendere in considerazione la pendenza naturale dell’albero, la posizione dei rami più grossi e la dire- zione del vento. Liberare l’albero da ogni tipo di sporcizia, materiale pietroso, corteccia staccata dal tronco, chiodi, graffe e fili di ferro. Esecuzione di intaglio a tacche: Tagliare ad an- golo retto rispetto alla direzione della caduta un intaglio (X – W) con una profondità pari ad 1/3 del diametro del tronco dell’albero. Eseguire prima l’in- taglio a tacche inferiore orizzontale. Questa proce- dura consente di evitare che la catena della sega oppure il binario di guida possano rimanere inca- strati quando ci si accinge ad eseguire il secondo in- taglio a tacche. Esecuzione del taglio di abbattimento: Eseguire il taglio di abbattimento (Y) almeno 50 mm sopra il ta- glio orizzontale dell’intaglio a tacche. Eseguire il ta- glio di abbattimento in posizione parallela rispetto all’intaglio a tacche orizzontale. Eseguire il taglio di abbattimento con una profondità tale da far rimanere soltanto una striscia ritagliata (striscia di abbatti- mento) che possa fungere da cerniera. La striscia ri- tagliata ha la funzione di impedire che l’albero possa girare su se stesso e cadere nella direzione sba- gliata. Non tagliare mai completamente la striscia ri- tagliata. Quando il taglio di abbattimento si avvicina alla cer- niera l’albero dovrebbe cominciare a cadere. In caso dovesse essere chiaro che l’albero potrebbe non ca- dere nella direzione richiesta oppure potrebbe pie- garsi all’indietro e bloccare la catena della sega, in- terrompere il taglio di abbattimento e inserire nel ta-

F016 L70 506 - Titel.book Seite 71 Dienstag, 23. Oktober 2007 1:28 13 71 • F016 L70 506 • TMS • 19.10.07Italiano - 72 glio cunei di legno, di materiale sintetico o di lega leggera in modo da aprire ulteriormente il taglio e dare all’albero la linea di caduta richiesta. Quando l’albero inizia a cadere, togliere la sega a catena dal taglio, spegnere la macchina, posarla ed abbandonare l’area di pericolo utilizzando la via di fuga precedentemente determinata. Attenzione a rami che potrebbero cadere dall’alto ed evitare di in- ciampare. Conficcando un cuneo (Z) nel taglio orizzontale, l’al- bero deve essere dunque abbattuto. Quando l’albero comincia a cadere, fare attenzione a rami oppure frasche in caduta. Sramatura Con questo termine si intende il taglio di rami dal tronco dell'albero abbattuto. Nel corso della srama- tura, non tagliare mai prima i rami più grandi che in- dicano verso il basso e sui quali l'albero poggia. Ta- gliare i rami più piccoli procedendo come da figura. In caso di rametti che si trovano sotto sollecitazione, tagliarli dalla parte inferiore verso l'alto in modo da evitare che la sega possa incastrarsi. Taglio di tronco d'albero Con questo termine si intende il taglio sulla lun- ghezza richiesta dell'albero abbattuto. Assicurarsi sempre una posizione operativa sicura ed una distri- buzione uniforme del peso del corpo su entrambi i piedi. Se possibile, il tronco dovrebbe poggiare su rami, travi oppure cunei. Seguire le istruzioni sem- plici previste per facili operazioni di taglio. Quando la completa lunghezza del tronco d'albero poggia in maniera uniforme come da illustrazione, il taglio viene eseguito partendo dalla parte superiore. Quando il tronco d'albero poggia su un'estremità come indicato nell'illustrazione, tagliare prima 1/3 del diametro del tronco partendo dal lato inferiore e poi continuare a tagliare il resto partendo dalla parte superiore all'altezza del taglio inferiore. Quando il tronco d'albero poggia su entrambe le estremità come indicato nell'illustrazione, tagliare prima 1/3 del diametro del tronco partendo dal lato superiore e poi continuare a tagliare 2/3 partendo dalla parte inferiore all'altezza del taglio superiore. In caso di lavori di taglio su pendio, prendere sempre una posizione operativa nella parte supe- riore del tronco dell'albero come da illustrazione. Per poter mantenere il controllo completo al momento del “taglio completo”, quando ci si avvicina alla fine del taglio ridurre la pressione esercitata senza allen- tare minimamente la presa sulle impugnature della sega a catena. Fare sempre in modo che la catena della sega non arrivi a toccare il terreno. Una volta terminato completamento il taglio, prima di allonta- nare la sega a catena dal punto di taglio, attendere che la catena della sega si sia fermata completa- mente. Prima di passare da un albero all'altro, spe- gnere sempre il motore della sega a catena. Prima di eseguire ogni intervento di manu- tenzione, estrarre la spina di rete. Nota: Per garantire un funzionamento durevole ed affidabile, eseguire regolarmente le seguenti opera- zioni di manutenzione. Controllare regolarmente se la sega a catena abbia dei difetti visibili come per esempio potrebbe essere una catena libera, sbalzata fuori della guida oppure anche danneggiata, fissaggi liberi e usurati oppure componenti danneggiati. Smontando la catena della sega è necessario te- nere presente che questa deve essere prima allen- tata con l’anello di tensione della catena 13. Dimen- ticando di allentare la catena vi è il pericolo di provo- care danni al gruppo SDS. Controllare se i coperchi ed i dispositivi di protezione sono intatti e se sono stati montati correttamente. Riparazioni necessarie oppure lavori di manuten- zione devono essere eseguiti prima di applicare la sega a catena. Se nonostante gli accurati procedimenti di produ- zione e di controllo la sega a catena dovesse gua- starsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bo- sch. Prima di spedire le seghe a catena si prega di as- solutamente di scaricare il serbatoio dell’olio. A tal fine, estrarre il filtro dal serbatoio e riappli- carlo una volta terminata l’operazione. Comunicare sempre il codice di ordinazione a 10 cifre dell’elettroutensile in caso di richieste o di ordinazione di pezzi di ricambio! Controllare la catena della sega e la lama seguendo le istruzioni riportate al paragrafo «Controllo della catena della sega». La scanalatura di guida della lama, con il tempo è soggetta ad usura. Quando si sostituisce la catena della sega, ruotare la lama di 180° al fine di compen- sarne l’usura. In caso di modelli SDS la camma per tendere la ca- tena 16 deve essere montata altrove sulla lama. Controllare il rocchetto per catena 21. Se dovesse essere usurato oppure danneggiato per via degli alti carichi cui è stato sottoposto, farlo sostituire presso un Centro di Assistenza Clienti.

Cura e manutenzione Sostituire/girare la catena della sega e la lama

F016 L70 506 - Titel.book Seite 72 Dienstag, 23. Oktober 2007 1:28 13 72 • F016 L70 506 • TMS • 19.10.07Italiano - 73 La catena della sega può essere riaffilata a regola d’arte presso un qualunque Centro per Assistenza Clienti per Elettroutensili Bosch autorizzato. Attra- verso il dispositivo affilalame Bosch per seghe a ca- tena oppure tramite il Dremel-Multi con l’inserto per smerigliatura 1453 è possibile riaffilare la catena senza ricorrere all’aiuto di altri utensili. Attenersi alle istruzioni allegate relative all’operazione di affilatura. Il funzionamento della lubrificazione automatica della catena può essere controllato avviando la sega e tenendo la punta rivolta verso un pezzo di cartone o di carta poggiato sul pavimento. Attenzione! Non toccare il pavimento con la catena! Mantenere una distanza di sicurezza di almeno 20 cm. Se così fa- cendo si nota una scia di olio che diventa sempre più grande, significa che l’automatismo di lubrificazione funziona correttamente. Se invece non si riscontra nessuna traccia d’olio nonostante il serbatoio dell’olio sia pieno, leggere il paragrafo «Ricerca di causa di anomalie» oppure rivolgersi al Servizio Clienti Bosch. Catena della sega e lama

Pulizia Gruppo di accessori affilalame e per la pulizia .................................. F 016 800 262 Olio per seghe a catena adesivo, 1 litro..................................................2 607 000 181 Ulteriori accessori Guanti di protezione ..........................2 607 000 134 Occhiali di sicurezza......................... F 016 800 178 SNR 19 Cuffia di protezione (Riduzione del livello sonoro 19 dB (A)) ..........................................2 607 990 042 SNR 24 Cuffia di protezione (Riduzione del livello sonoro 24 dB (A)) ..........................................2 607 990 043 Pulire la cuffia di protezione sagomata in materiale sintetico della sega a catena utilizzando una spaz- zola morbida ed uno straccio pulito. Non è permesso utilizzare né acqua, né solventi, né prodotti di lucida- tura. Eliminare ogni tipo di sporcizia ed in special modo dalle feritoie di ventilazione 27 del motore. In seguito ad una durata di impiego di 1 fino a 3 ore, smontare la cuffia di protezione 15, la lama e la ca- tena e pulire utilizzando una spazzola. Pulire la zona sotto la cuffia di protezione 15, il roc- chetto per catena 21 ed il fissaggio della lama to- gliendo con una spazzola ogni tipo di sporcizia rima- stavi attaccata. Pulire l’ugello per l’olio 19 utiliz- zando uno straccio pulito. In caso che il meccanismo di serraggio della ca- tena dovesse risultare duro togliere nella cuffia di protezione 15 il coperchio 29, girare in senso rispet- tivamente inverso l’impugnatura di serraggio 14 e l’anello di tensione della catena 13 in modo che pos- sano staccarsi depositi di sporcizia all’interno del meccanismo e cadere fuori verso il basso. Battere leggermente la cuffia di protezione 15; in caso di meccanismo con tenaci depositi di sporcizia, pulire utilizzando una spazzola morbida oppure aria com- pressa. In ogni caso, evitare assolutamente di utiliz- zare utensili qualsiasi. Qualora si volesse immagazzinare la sega a catena per maggiori periodi di tempo, pulire la catena della sega e la lama. Conservare la sega a catena in un posto sicuro che sia asciutto e che non sia accessibile a bambini. Per impedire una perdita di olio, accertarsi che la macchina venga posata in posizione orizzontale (vite del foro di riempimento dell’olio 4 orientata verso l’alto). Se per conservare in deposito si utilizza l’imballag- gio di vendita, il serbatoio dell’olio deve essere svuo- tato completamente. Affilatura della catena della sega Controllo dell’automatismo di lubrificazione Accessorio opzionale Pulizia/Immagazzinaggio

F016 L70 506 - Titel.book Seite 73 Dienstag, 23. Oktober 2007 1:28 13 73 • F016 L70 506 • TMS • 19.10.07Italiano - 74 La tabella seguente indica i controlli da effettuare e le azioni da intraprendere se la Vostra macchina non do- vesse funzionare correttamente. Qualora non si riuscisse ad identificare o a risolvere il problema, rivolgersi al rivenditore. Avvertenza: Spegnere la macchina e staccare la spina dalla presa di alimentazione prima di iniziare con la ricerca della causa del guasto. Individuazione dei guasti e rimedi Problema Possibili cause Rimedi La sega a catena non funziona È scattato il freno di sicurezza Manca l’alimentazione della corrente Presa difettosa Cavo della corrente danneggiato Valvola di sicurezza difettosa Tirare indietro la protezione per le mani 5 alla posizione ➊ di partenza in modo da coprire il punto rosso. Controllare l’alimentazione della cor- rente Provare altre sorgenti di corrente e, se necessario, cambiare Controllare il cavo di alimentazione e, se necessario, sostituirlo Sostituire la valvola La sega a catena lavora ad intermittenza Cavo della corrente danneggiato Contatto esterno labile Contatto interno labile Interruttore avvio/arresto difettoso Controllare il cavo di alimentazione e, se necessario, sostituirlo Rivolgersi ad un’officina specializzata Bosch Rivolgersi ad un’officina specializzata Bosch Rivolgersi ad un’officina specializzata Bosch Catena della sega asciutta Manca olio nel serbatoio dell’olio La disaerazione nel tappo del serba- toio per l’olio è otturata Canale della fuoriuscita dell’olio ottu- rato Versare dell’olio riempiendo il serba- toio Pulire il tappo del serbatoio per l’olio Liberare il canale della fuoriuscita dell’olio Frenacatena/freno motore Problema con il meccanismo di com- mutazione nella protezione mano anteriore Rivolgersi ad un’officina specializzata Bosch Catena/binario di guida troppo caldi Manca olio nel serbatoio dell’olio La disaerazione nel tappo del serba- toio per l’olio è otturata Canale della fuoriuscita dell’olio ottu- rato Tensione della catena troppo alta Catena non più affilata Versare dell’olio riempiendo il serba- toio Pulire il tappo del serbatoio per l’olio Liberare il canale della fuoriuscita dell’olio Regolare la tensione della catena Riaffilare la catena oppure sostituirla La sega a catena si inceppa, vibra oppure non taglia correttamente Tensione della catena troppo lenta Catena non più affilata Catena eccessivamente consumata Dentatura della sega indica nella dire- zione sbagliata Regolare la tensione della catena Riaffilare la catena oppure sostituirla Sostituire la catena Montare di nuovo la catena della sega con la dentatura che indica nella dire- zione corretta F016 L70 506 - Titel.book Seite 74 Dienstag, 23. Oktober 2007 1:28 13 74 • F016 L70 506 • TMS • 19.10.07Italiano - 75 Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori di- smessi. Solo per i Paesi della CE: Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della di- rettiva CE 2002/96 sui rifiuti di appa- recchiature elettriche ed elettroni- che (RAEE) ed all’attuazione del re- cepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separata- mente ed essere inviati ad una riutilizzazione ecolo- gica. Il servizio di assistenza risponde alle Vostre do- mande relative alla riparazione ed alla manuten- zione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed infor- mazioni relative alle parti di ricambio sono consulta- bili anche sul sito: www.bosch-pt.com Il team assistenza clienti Bosch è a Vostra disposi- zione per rispondere alle domande relative all'acqui- sto, impiego e regolazione di apparecchi ed acces- sori. Italia Robert Bosch S.p.A. Via Giovanni da Udine 15 20156 Milano Tel.: +39 (02) 36 96 26 63 Fax: +39 (02) 36 96 26 62 Tel. Filo diretto con Bosch: +39 (02) 36 96 23 14 www.Bosch.it Svizzera Tel.: +41 (044) 8 47 15 13 Fax: +41 (044) 8 47 15 53 Valori misurati conformemente alla norma CE 2000/ 14 (1 m distanza) e DIN 50 144. La misurazione A del livello di pressione acustica dell’utensile è di solito di: Livello di rumorosità 92 dB (A). Potenza della rumorosità 103 dB (A). Utilizzare le cuffie di protezione! L’accelerazione misurata raggiunge di solito il valore di 11 m/s

Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 60 745, in base alle pre- scrizioni delle direttive CE 98/37, CE 2000/14, CE 2004/108. Prova di omologazione num. 210888100.01 CE at- traverso stazione di collaudo notificata num. 0344. CE 2000/14: Il livello della potenza sonora L

ga- rantito è minore di 104 dB (A). Procedimento di va- lutazione della conformità secondo appendice V. Documentazione tecnica redatta da PT-LG/EAE – Stowmarket, Inghilterra. Leinfelden, 01.10.2007. Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification Robert Bosch GmbH, Power Tools Division
