ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AKE 30 SET BOSCH

Pidätämme oikeuden muutoksiin Yhdenmukaisuusvakuutus F016 L70 506 - Titel.book Seite 128 Dienstag, 23. Oktober 2007 1:28 13 128 • F016 L70 506 • TMS • 19.10.07Eλληνικά - 129 Προσοχή! ∆ιαβάστε λεσ τισ υποδείξεισ και οδηγίεσ ασφαλείασ. Σφάλµατα κατά την εφαρµογή των οδηγιών που αναφέρονται παρακάτω µπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούσ τραυµατισµούσ. ∆ιαφυλάξετε καλά αυτέσ τισ υποδείξεισ και οδηγίεσ ασφαλείασ για να µπορείτε να τισ χρησιµοποιείτε και στο

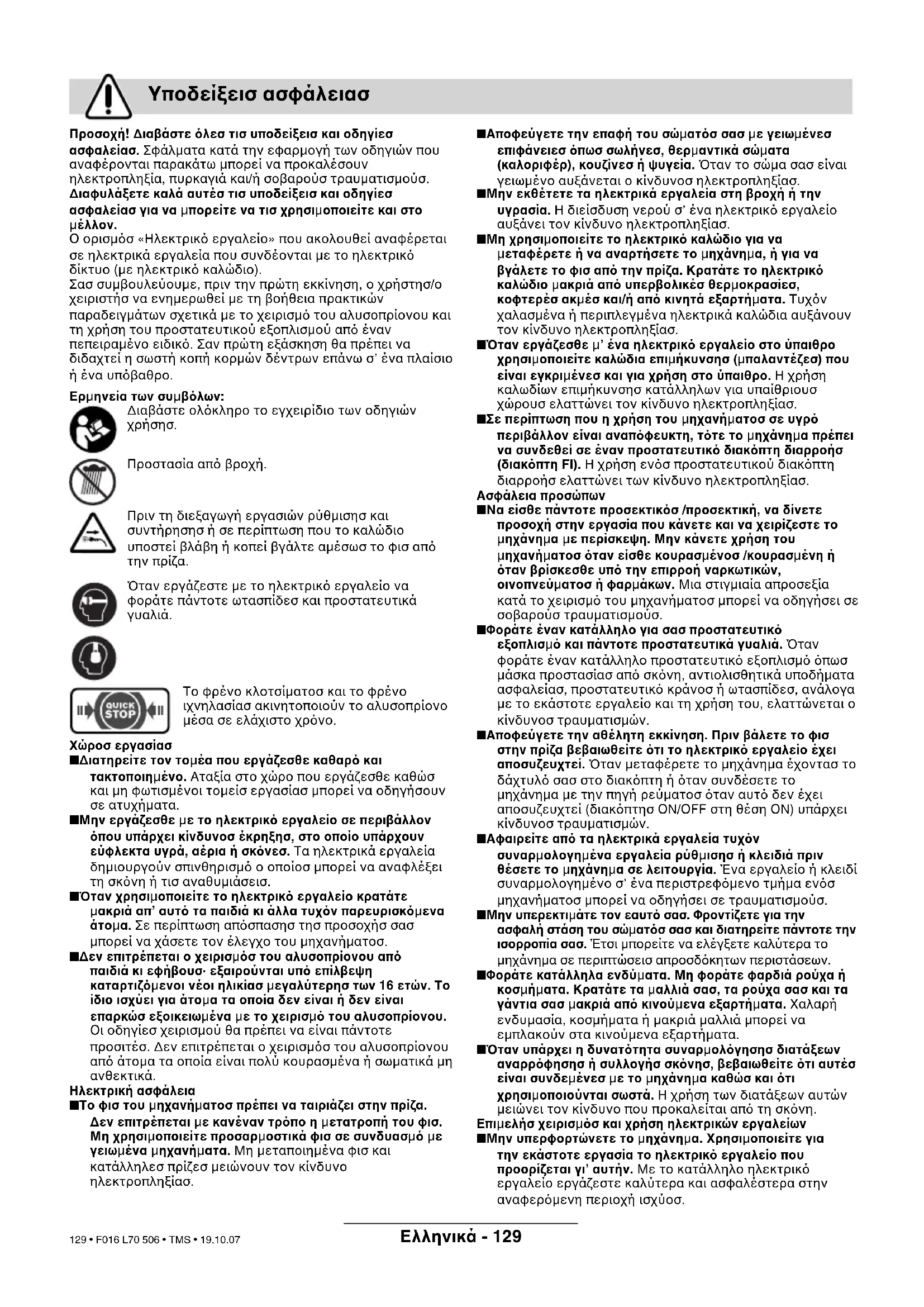

Ο ορισµσ «Ηλεκτρικ εργαλείο» που ακολουθεί αναφέρεται σε ηλεκτρικά εργαλεία που συνδέονται µε το ηλεκτρικ δίκτυο (µε ηλεκτρικ καλώδιο). Σασ συµβουλεύουµε, πριν την πρώτη εκκίνηση, ο χρήστησ/ο χειριστήσ να ενηµερωθεί µε τη βοήθεια πρακτικών παραδειγµάτων σχετικά µε το χειρισµ του αλυσοπρίονου και τη χρήση του προστατευτικού εξοπλισµού απ έναν πεπειραµένο ειδικ. Σαν πρώτη εξάσκηση θα πρέπει να διδαχτεί η σωστή κοπή κορµών δέντρων επάνω σ’ ένα πλαίσιο ή ένα υπβαθρο. Ερµηνεία των συµβλων: ∆ιαβάστε ολκληρο το εγχειρίδιο των οδηγιών

Προστασία απ βροχή. Πριν τη διεξαγωγή εργασιών ρύθµισησ και συντήρησησ ή σε περίπτωση που το καλώδιο υποστεί βλάβη ή κοπεί βγάλτε αµέσωσ το φισ απ

ταν εργάζεστε µε το ηλεκτρικ εργαλείο να φοράτε πάντοτε ωτασπίδεσ και προστατευτικά

Το φρένο κλοτσίµατοσ και το φρένο ιχνηλασίασ ακινητοποιούν το αλυσοπρίονο µέσα σε ελάχιστο χρνο. Χώροσ εργασίασ ■ ∆ιατηρείτε τον τοµέα που εργάζεσθε καθαρ και τακτοποιηµένο. Αταξία στο χώρο που εργάζεσθε καθώσ και µη φωτισµένοι τοµείσ εργασίασ µπορεί να οδηγήσουν σε ατυχήµατα. ■ Μην εργάζεσθε µε το ηλεκτρικ εργαλείο σε περιβάλλον που υπάρχει κίνδυνοσ έκρηξησ, στο οποίο υπάρχουν εύφλεκτα υγρά, αέρια ή σκνεσ. Τα ηλεκτρικά εργαλεία δηµιουργούν σπινθηρισµ ο οποίοσ µπορεί να αναφλέξει τη σκνη ή τισ αναθυµιάσεισ. ■ ταν χρησιµοποιείτε το ηλεκτρικ εργαλείο κρατάτε µακριά απ’ αυτ τα παιδιά κι άλλα τυχν παρευρισκµενα άτοµα. Σε περίπτωση απσπασησ τησ προσοχήσ σασ µπορεί να χάσετε τον έλεγχο του µηχανήµατοσ. ■ ∆εν επιτρέπεται ο χειρισµσ του αλυσοπρίονου απ παιδιά κι εφήβουσ· εξαιρούνται υπ επίλβεψη καταρτιζµενοι νέοι ηλικίασ µεγαλύτερησ των 16 ετών. Το ίδιο ισχύει για άτοµα τα οποία δεν είναι ή δεν είναι επαρκώσ εξοικειωµένα µε το χειρισµ του αλυσοπρίονου. Οι οδηγίεσ χειρισµού θα πρέπει να είναι πάντοτε προσιτέσ. ∆εν επιτρέπεται ο χειρισµσ του αλυσοπρίονου απ άτοµα τα οποία είναι πολύ κουρασµένα ή σωµατικά µη

Ηλεκτρική ασφάλεια ■ Το φισ του µηχανήµατοσ πρέπει να ταιριάζει στην πρίζα. ∆εν επιτρέπεται µε κανέναν τρπο η µετατροπή του φισ. Μη χρησιµοποιείτε προσαρµοστικά φισ σε συνδυασµ µε γειωµένα µηχανήµατα. Μη µεταποιηµένα φισ και κατάλληλεσ πρίζεσ µειώνουν τον κίνδυνο ηλεκτροπληξίασ. ■ Αποφεύγετε την επαφή του σώµατσ σασ µε γειωµένεσ επιφάνειεσ πωσ σωλήνεσ, θερµαντικά σώµατα (καλοριφέρ), κουζίνεσ ή ψυγεία. ταν το σώµα σασ είναι γειωµένο αυξάνεται ο κίνδυνοσ ηλεκτροπληξίασ. ■ Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή την υγρασία. Η διείσδυση νερού σ’ ένα ηλεκτρικ εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίασ. ■ Μη χρησιµοποιείτε το ηλεκτρικ καλώδιο για να µεταφέρετε ή να αναρτήσετε το µηχάνηµα, ή για να βγάλετε το φισ απ την πρίζα. Κρατάτε το ηλεκτρικ καλώδιο µακριά απ υπερβολικέσ θερµοκρασίεσ, κοφτερέσ ακµέσ και/ή απ κινητά εξαρτήµατα. Τυχν χαλασµένα ή περιπλεγµένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίασ. ■ ταν εργάζεσθε µ’ ένα ηλεκτρικ εργαλείο στο ύπαιθρο χρησιµοποιείτε καλώδια επιµήκυνσησ (µπαλαντέζεσ) που είναι εγκριµένεσ και για χρήση στο ύπαιθρο. Η χρήση καλωδίων επιµήκυνσησ κατάλληλων για υπαίθριουσ χώρουσ ελαττώνει τον κίνδυνο ηλεκτροπληξίασ. ■ Σε περίπτωση που η χρήση του µηχανήµατοσ σε υγρ περιβάλλον είναι αναπφευκτη, ττε το µηχάνηµα πρέπει να συνδεθεί σε έναν προστατευτικ διακπτη διαρροήσ (διακπτη FI). Η χρήση ενσ προστατευτικού διακπτη διαρροήσ ελαττώνει των κίνδυνο ηλεκτροπληξίασ. Ασφάλεια προσώπων ■ Να είσθε πάντοτε προσεκτικσ /προσεκτική, να δίνετε προσοχή στην εργασία που κάνετε και να χειρίζεστε το µηχάνηµα µε περίσκεψη. Μην κάνετε χρήση του µηχανήµατοσ ταν είσθε κουρασµένοσ /κουρασµένη ή ταν βρίσκεσθε υπ την επιρροή ναρκωτικών, οινοπνεύµατοσ ή φαρµάκων. Μια στιγµιαία απροσεξία κατά το χειρισµ του µηχανήµατοσ µπορεί να οδηγήσει σε σοβαρούσ τραυµατισµούσ. ■ Φοράτε έναν κατάλληλο για σασ προστατευτικ εξοπλισµ και πάντοτε προστατευτικά γυαλιά. ταν φοράτε έναν κατάλληλο προστατευτικ εξοπλισµ πωσ µάσκα προστασίασ απ σκνη, αντιολισθητικά υποδήµατα ασφαλείασ, προστατευτικ κράνοσ ή ωτασπίδεσ, ανάλογα µε το εκάστοτε εργαλείο και τη χρήση του, ελαττώνεται ο κίνδυνοσ τραυµατισµών. ■ Αποφεύγετε την αθέλητη εκκίνηση. Πριν βάλετε το φισ στην πρίζα βεβαιωθείτε τι το ηλεκτρικ εργαλείο έχει αποσυζευχτεί. ταν µεταφέρετε το µηχάνηµα έχοντασ το δάχτυλ σασ στο διακπτη ή ταν συνδέσετε το µηχάνηµα µε την πηγή ρεύµατοσ ταν αυτ δεν έχει αποσυζευχτεί (διακπτησ ON/OFF στη θέση OΝ) υπάρχει κίνδυνοσ τραυµατισµών. ■ Αφαιρείτε απ τα ηλεκτρικά εργαλεία τυχν συναρµολογηµένα εργαλεία ρύθµισησ ή κλειδιά πριν θέσετε το µηχάνηµα σε λειτουργία. Ένα εργαλείο ή κλειδί συναρµολογηµένο σ’ ένα περιστρεφµενο τµήµα ενσ µηχανήµατοσ µπορεί να οδηγήσει σε τραυµατισµούσ. ■ Μην υπερεκτιµάτε τον εαυτ σασ. Φροντίζετε για την ασφαλή στάση του σώµατσ σασ και διατηρείτε πάντοτε την ισορροπία σασ. Έτσι µπορείτε να ελέγξετε καλύτερα το µηχάνηµα σε περιπτώσεισ απροσδκητων περιστάσεων. ■ Φοράτε κατάλληλα ενδύµατα. Μη φοράτε φαρδιά ρούχα ή κοσµήµατα. Κρατάτε τα µαλλιά σασ, τα ρούχα σασ και τα γάντια σασ µακριά απ κινούµενα εξαρτήµατα. Χαλαρή ενδυµασία, κοσµήµατα ή µακριά µαλλιά µπορεί να εµπλακούν στα κινούµενα εξαρτήµατα. ■ ταν υπάρχει η δυναττητα συναρµολγησησ διατάξεων αναρρφησησ ή συλλογήσ σκνησ, βεβαιωθείτε τι αυτέσ είναι συνδεµένεσ µε το µηχάνηµα καθώσ και τι χρησιµοποιούνται σωστά. Η χρήση των διατάξεων αυτών µειώνει τον κίνδυνο που προκαλείται απ τη σκνη. Επιµελήσ χειρισµσ και χρήση ηλεκτρικών εργαλείων ■ Μην υπερφορτώνετε το µηχάνηµα. Χρησιµοποιείτε για την εκάστοτε εργασία το ηλεκτρικ εργαλείο που προορίζεται γι’ αυτήν. Με το κατάλληλο ηλεκτρικ εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερµενη περιοχή ισχύοσ. Υποδείξεισ ασφάλειασ F016 L70 506 - Titel.book Seite 129 Dienstag, 23. Oktober 2007 1:28 13 129 • F016 L70 506 • TMS • 19.10.07Eλληνικά - 130 ■ Μη χρησιµοποιήστε ποτέ ένα µηχάνηµα που έχει χαλασµένο διακπτη. Ένα ηλεκτρικ εργαλείο που δεν µπορείτε πλέον να το θέσετε σε λειτουργία και /ή εκτσ λειτουργίασ είναι επικίνδυνο και πρέπει να επισκευαστεί. ■ Βγάζετε το φισ απ την πρίζα πριν διεξάγετε στο µηχάνηµα µια οποιαδήποτε εργασία ρύθµισησ, πριν αλλάξετε ένα εξάρτηµα ή ταν πρκειται να το διαφυλάξετε/να το αποθηκεύσετε. Αυτά τα προληπτικά µέτρα ασφαλείασ µειώνουν τον κίνδυνο απ τυχν αθέλητη εκκίνηση του µηχανήµατοσ. ■ ∆ιαφυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιµοποιείτε µακριά απ παιδιά. Μην επιτρέψετε τη χρήση του µηχανήµατοσ σε άτοµα που δεν είναι εξοικειωµένα µ’ αυτ ή δεν έχουν διαβάσει τισ παρούσεσ οδηγίεσ. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα ταν χρησιµοποιούνται απ άπειρα πρσωπα. ■ Να περιποιείστε προσεκτικά το µηχάνηµα. Ελέγχετε, αν τα κινούµενα εξαρτήµατα λειτουργούν άψογα, χωρίσ να µπλοκάρουν, ή µήπωσ έχουν σπάσει ή φθαρεί τυχν εξαρτήµατα τα οποία επηρεάζουν τον τρπο λειτουργίασ του µηχανήµατοσ. ∆ώστε αυτά τα χαλασµένα εξαρτήµατα για επισκευή πριν τα ξαναχρησιµοποιήσετε. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχηµάτων. ■ ∆ιατηρείτε τα εργαλεία κοπήσ κοφτερά και καθαρά. Προσεκτικά συντηρηµένα κοπτικά εργαλεία σφηνώνουν δυσκολτερα και οδηγούνται ευκολτερα. ■ Χρησιµοποιείτε ηλεκτρικά εργαλεία, εξαρτήµατα, παρελκµενα εργαλεία κτλ. σύµφωνα µε τισ παρούσεσ οδηγίεσ και πωσ προβλέπεται για τον εκάστοτε τύπο µηχανήµατοσ. Λαµβάνετε επίσησ υπψη σασ τισ εκάστοτε συνθήκεσ και την υπ εκτέλεση εντολή εργασίασ. Η χρησιµοποίηση των ηλεκτρικών εργαλείων για εργασίεσ που δεν προβλέπονται γι’ αυτά µπορεί να δηµιουργήσει επικίνδυνεσ καταστάσεισ. Service ■ ∆ώστε το µηχάνηµά σασ για επισκευή απ άριστα εκπαιδευµένο προσωπικ και µε γνήσια ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση τησ ασφάλειασ του µηχανήµατοσ. Προειδοποιητικέσ υποδείξεισ για αλυσοπρίονα: ■ Να κρατάτε λα τα µέλη του σώµατσ σασ µακριά απ το αλυσοπρίονο ταν αυτ βρίσκεται σε λειτουργία. Πριν θέσετε το αλυσοπρίονο σε λειτουργία να βεαιώνεστε τι η αλυσίδα του πριονιού δεν αγγίζει τίποτα. ταν εργάζεστε µ’ ένα αλυσοπρίονο δεν αποκλείεται, µια στιγµή απροσεξίασ να οδηγήσει στην εµπλοκή των ρούχων σασ ή ακµη και µελών του σώµατσ σασ στην αλυσίδα του πριονιού. ■ Να κρατάτε το αλυσοπρίονο µε το δεξί χέρι στην πίσω λαβή και το αριστερ χέρι στην µπροστινή λαβή. ∆εν επιτρέπεται να εφαρµοστεί ένα διαφορετικ κράτηµα του αλυσοπρίονου γιατί έτσι αυξάνεται ο κίνδυνοσ τραυµατισµών. ■ Να φοράτε προστατευτικά γυαλιά και ωτασπίδεσ. Σασ συµβουλεύουµε να φοράτε επίσησ και προστατευτικ εξοπλισµ για το κεφάλι, τα χέρια και τα πδια. Κατάλληλα προστατευτικά ρούχα ελαττώνουν τον κίνδυνο τραυµατισµού απ εκσφενδονιζµενα πελεκούδια και απ τυχαία επαφή µε την αλυσίδα του πριονιού. ■ Να µην εργάζεστε µε το αλυσοπρίονο επάνω σε δέντρα. Η χρήση του αλυσοπρίονου επάνω σ’ ένα δέντρο δηµιουργεί κίνδυνο τραυµατισµού. ■ Να φροντίζετε για την ασφαλή στάση του σώµατσ σασ και να χρησιµοποιείτε το αλυσοπρίονο µνο ταν βρίσκεστε επάνω σε µια ασφαλή κι επίπεδη επιφάνεια. Ολισθηρέσ ή ασταθείσ επιφάνειεσ µπορούν, ταν χρησιµοποιείτε φορητέσ σκάλεσ, να οδηγήσουν στην απώλεια τησ ισορροπία σασ και του ελέγχου του αλυσοπρίονου. ■ Να λαµβάνετε πάντοτε υπψη σασ, τι ταν κβετε ένα υπ τάση ευρισκµενο κλαδί, αυτ µπορεί να επιστρέψει ορµητικά στην αρχική του θέση. ταν αποδεσµευτεί η τάση στισ ίνεσ του ξύλου, ττε το υπ τάση ευρισκµενο κλαδί µπορεί να χτυπήσει το χειριστή ή/και να οδηγήσει σε απώλεια του ελέγχου του αλυσοπρίονου. ■ Να είστε ιδιαίτερα προσεκτικοί ταν κβετε θάµνουσ ή νεαρά δέντρα. Το λεπτ υλικ µπορεί να σφηνώσει στην αλυσίδα του πριονιού και να σασ χτυπήσει ή να σασ κάνει να χάσετε την ισορροπία σασ. ■ Να µεταφέρετε το αλυσοπρίονο κρατώντασ το απ την µπροστινή λαβή ταν η αλυσίδα δεν κινείται. Η ράγα οδήγησησ πρέπει να δείχνει προσ τα πίσω. Για να µεταφέρετε ή για να αποθηκεύσετε/να διαφυλάξετε το αλυσοπρίονο να του περνάτε πάντοτε το προστατευτικ κάλυµµα. Η προσεκτική µεταχείριση του αλυσοπρίονου ελαττώνει τισ πιθαντητεσ µιασ αθέλητησ επαφήσ µε την κινούµενη αλυσίδα του πριονιού. ■ Να τηρείτε τισ οδηγίεσ λίπανσησ, τεντώµατοσ τησ αλυσίδασ και τησ αντικατάστασησ εξαρτηµάτων. Mια αντικανονικά τεντωµένη ή λιπασµένη αλυσίδα µπορεί να σπάσει ή να αυξήσει τον κίνδυνο κλοτσήµατοσ. ■ Να διατηρείτε τισ λαβέσ καθαρέσ και χωρίσ λάδια ή λίπη. Λιπαρέσ, ή λαδωµένεσ λαβέσ είναι ολισθηρέσ και οδηγούν στην απώλεια του ελέγχου. ■ Να κβετε µνο ξύλα. Να χρησιµοποιείτε το αλυσοπρίονο µνο για εργασίεσ που αυτ προορίζεται – παράδειγµα: µη χρησιµοποιήσετε το αλυσοπρίονο για την κοπή πλαστικών υλικών, τοίχων ή δοµικών υλικών που δεν είναι απ ξύλο. Η χρήση του αλυσοπρίονου για εργασίεσ που δεν προορίζεται µπορεί να οδηγήσει σε επικίνδυνεσ καταστάσεισ. Αιτίεσ και αποφυγή του κλοτσήµατοσ: – Το κλτσηµα µπορεί να εµφανιστεί ταν η ράγα οδήγησησ έρθει σε επαφή µε ένα αντικείµενο ή ταν το ξύλο λυγίζει και η αλυσίδα του πριονιού σφηνώσει στην τοµή. – Μια τυχν επαφή µε την αιχµή τησ ράγασ µπορεί, σε ορισµένεσ περιπτώσεισ, να οδηγήσει σε µια απροσδκητη, µε φορά προσ τα πίσω αντίδραση, κατά την οποία η ράγα οδήγησησ τινάζεται προσ τα επάνω, προσ την κατεύθυνση του χειριστή. – Το σφήνωµα τησ αλυσίδασ του πριονιού στην επάνω ακµή τησ ράγασ οδήγησησ µπορεί να ωθήσει τη ράγα µε ορµή προσ τα πίσω, µε κατεύθυνση προσ το χειριστή. – Κάθε µια απ τισ αντιδράσεισ αυτέσ µπορεί να σασ κάνει να χάσετε τον έλεγχο του πριονιού και να προκαλέσει το σοβαρ τραυµατισµ σασ. Να µη βασίζεστε µνο στισ διατάξεισ ασφαλείασ που είναι ενσωµατωµένεσ στο αλυσοπρίονο. Σαν χρήστησ του αλυσοπρίονου πρέπει να λάβετε ο ίδιοσ διάφορα κατάλληλα µέτρα για να µπορέσετε έτσι να εργάζεστε χωρίσ ατυχήµατα και χωρίσ τραυµατισµούσ. Το κλτσηµα είναι η συνέπεια ενσ εσφαλµένου ή ελλιπούσ χειρισµού του ηλετρικού εργαλείου. Μπορεί να αποφευχθεί µε λήψη κατάλληλων προληπτικών µέτρων, πωσ αυτά περιγράφονται παρακάτω: ■ Να κρατάτε το πρινι γερά και µε τα δυο σασ χέρια, σφίγγοντασ τισ λαβέσ του αλυσοπρίονου µε τον αντίχειρα και τα δάχτυλά σασ. Να παίρνετε µε το σώµα και τα χέρια σασ πάντοτε µια θέση, στην οποία θα µπορέσετε να αντισταθείτε στισ εµφανιζµενεσ αντιδραστικέσ δυνάµεισ. Ο χειριστήσ µπορεί να αντεπεξέλθει στα κλοτσήµατα µε λήψη κατάλληλων προληπτικών µέτρων. Μην αφήσετε ποτέ το αλυσοπρίονο απ τα χέρια σασ. ■ Να αποφεύγετε το πρινισµα ταν έχετε µη φυσιολογική στάση και να µην κβετε σε ύψοσ µεγαλύτερο απ αυτ των ώµων σασ. Έτσι αποφεύγετε µια τυχν αθέλητη επαφή µε την αιχµή τησ ράγασ και ταυτχρονα θα µπορέσετε σε τυχν απροσδκητεσ καταστάσεισ να ελέγξετε καλύτερα το αλυσοπρίονο. ■ Να χρησιµοποιείτε πάντοτε εφεδρικέσ ράγεσ και αλυσίδεσ πριονιού που προβλέπει ο κατασκευαστήσ. Εσφαλµένεσ εφεδρικέσ ράγεσ και αλυσίδεσ πριονιού µπορεί να οδηγήσουν σε θραύση τησ αλυσίδασ ή να προκαλέσουν κλτσηµα. ■ Να τηρείτε τισ οδηγίεσ του κατασκευαστή σχετικά µε το τρχισµα και τη συντήρηση τησ αλυσίδασ του πριονιού. Πολύ χαµηλσ περιοριστήσ βάθουσ αυξάνει την τάση για

F016 L70 506 - Titel.book Seite 130 Dienstag, 23. Oktober 2007 1:28 13 130 • F016 L70 506 • TMS • 19.10.07Eλληνικά - 131 Το µηχάνηµα προορίζεται για το κψιµο δένδρων καθώσ και για το πρινισµα (την κοπή) κορµών, κλάδων, καδρονιών, σανίδων κτλ. και µπορεί να χρησιµοποιηθεί για κοπέσ και κατά µήκοσ των «νερών» του ξύλου και εγκάρσια σ’ αυτά. Το µηχάνηµα αυτ δεν είναι κατάλληλο για την κοπή ορυκτών υλικών. Το παρν εγχειρίδιο περιέχει οδηγίεσ για τη σωστή συναρµολγηση και τον ασφαλή χειρισµ του αλυσοπρίονού σασ. Είναι σηµαντικ, να διαβάσετε προσεκτικά τισ παρούσεσ οδηγίεσ. Αποσυσκευάστε προσεκτικά λα τα τµήµατα του µηχανήµατοσ και ελέγξτε την αρτιτητα τησ

– Προστατευτικ αλυσίδασ – Λάδι πρσφυσησ αλυσίδασ πριονιού (80 ml) – Οδηγίεσ χρήσησ Αν λείπουν εξαρτήµατα ή αν εξαρτήµατα είναι χαλασµένα σασ παρακαλούµε να απευθυνθείτε στον

1 Οπίσθια χειρολαβή 2 ∆ιακπτησ ON/OFF 3 Αποκλεισµσ αθέλητησ ζεύξησ 4 Πώµα ντεπζιτου λαδιού 5 Ενεργοποίηση φρένου αλυσίδασ (προφυλακτήρασ χεριού) 6 Σηµάδι «Φρένο αλυσίδασ ελεύθερο» 7 Μπροστινή χειρολαβή 8 Αστέρασ αλλαγήσ φοράσ 9 Προστατευτικ αλυσίδασ 10 Αλυσίδα πριονιού 11 Σπαθί 12 Γάντζοσ οδήγησησ 13 ∆ακτύλιοσ τεντώµατοσ αλυσίδασ, κκκινοσ Χαρακτηριστικά µηχανήµατοσ Αλυσοπρίονο AKE 30-19 S AKE 35-19 S AKE 40-19 S Κωδικσ αριθµσ 3 600 H36 D.. 3 600 H36 E.. 3 600 H36 F.. Τέντωµα τησ αλυσίδασ χωρίσ εργαλεία (SDS) ● ● ● Ονοµαστική ισχύσ [W] 1900 1900 1900 Ταχύτητα ταινίασ (ελεύθερη κίνηση) [m/s] 12 12 12 Μήκοσ σπαθιού [cm] 30 35 40 Αστέρασ αλλαγήσ φοράσ

Τύποσ αλυσίδασ πριονιού 3/8" - 90 3/8" - 90 3/8" - 90 Πάχοσ κρίκου [mm] 1,1 (0,043") 1,1 (0,043") 1,1 (0,043") Αριθµσ κρίκων

Ποστητα πλήρωσησ ντεπζιτου λαδιού [ml] 200 200 200 Αυτµατη λίπανση τησ αλυσίδασ

Βάροσ χωρίσ ηλεκτρικ καλώδιο, περ. ** [kg] 4,2 4,3 4,4

/ II / II / II **µέτρηση µε ράγα και αλυσίδα Υπδειξη: Παρακαλούµε να προσέξετε τον αριθµ ευρετηρίου στην πινακίδα κατασκευαστή του µηχανήµατσ σασ, οι εµπορικοί χαρακτηρισµοί ορισµένων µηχανηµάτων µπορεί να διαφέρουν. Οι διαδικασίεσ ζεύξησ προκαλούν βραχείεσ πτώσεισ τάσησ. Γι’ αυτ, υπ δυσµενείσ συνθήκεσ δικτύου, µπορεί να επηρεαστούν αρνητικά άλλα µηχανήµατα ή συσκευέσ. ∆εν αναµένονται παρεµβολέσ ταν η σύνθετη αντίσταση του δικτύου είναι µικρτερη απ 0.25 Ohm. Χρήση σύµφωνα µε τον προορισµ

F016 L70 506 - Titel.book Seite 131 Dienstag, 23. Oktober 2007 1:28 13 131 • F016 L70 506 • TMS • 19.10.07Eλληνικά - 132 14 Λαβή τεντώµατος 15 Κάλυµµα 16 Έκκεντρο τεντώµατος αλυσίδας 17 Πίρος στερέωσης 18 ∆εσµ"ς οδήγησης σπαθιού 19 Ακροφύσιο λαδιού 20 Σύµβολο βηµατισµού και κοπής 21 Τροχ"ς αλυσίδας 22 Πίρος υποδοχής αλυσίδας 23 Ρευµατολήπτης (φις)** 24 Αριθ. σειράς **ανάλογα µε την εκάστοτε χώρα Εξαρτήµατα που απεικονίζονται και περιγράφονται στισ οδηγίεσ χρήσησ δεν είναι υποχρεωτικ συνοδεύουν πάντοτε το µηχάνηµα! Ηλεκτρική ασφάλεια Για λ"γους ασφαλείας το µηχάνηµά σας διαθέτει µια προστατευτική µ"νωση και γι’ αυτ" δε χρειάζεται να γειωθεί. Η τάση λειτουργίας ανέρχεται σε 230 V AC, 50 Hz (για χώρες εκτ"ς ΕΕ 220 V, 240 V, ανάλογα µε την εκάστοτε έκδοση). Χρησιµοποιείτε µ"νο εγκριµένα καλώδια επιµήκυνσης. Επιτρέπεται µ"νο η χρήση καλωδίων επιµήκυνσης τύπου H07 RN-F ή IEC (60245 IEC 66). Σε περίπτωση που κατά την εργασία σας µε το µηχάνηµα χρησιµοποιείτε καλώδιο επιµήκυνσης, τ"τε επιτρέπεται µ"νο η χρήση καλωδίων µε τις εξής διατοµές αγωγών: – 1,0 mm

: µέγιστο µήκος 40 m – 1,5 mm

: µέγιστο µήκος 60 m – 2,5 mm

: µέγιστο µήκος 100 m Για αύξηση της προστασίας συνιστάται η χρήση εν"ς αυτ"µατου διακ"πτη διαρροής (FI/RCD) 30 mA. Ο διακ"πτης αυτ"ς θα πρέπει να ελέγχεται πριν απ" κάθε χρήση. Υπ"δειξη για προϊ"ντα που δεν πωλούνται στην GB: Προσοχή: Για χάρη της προσωπικής σας ασφάλειας είναι αναγκαίο, το φις 23, µε το οποίο είναι εξοπλισµένο το µηχάνηµα, να συνδεθεί µε το καλώδιο επιµήκυνσης 25 "πως φαίνεται στην εικ"να. Ο συνδετήρας του καλώδιου επιµήκυνσης πρέπει να αντέχει στον ψεκασµ" µε νερ", να είναι απ" ελαστικ" ή να φέρει ελαστική

Το καλώδιο επιµήκυνσης πρέπει να χρησιµοποιείται µαζί µ’ ένα στοιχείο αντοχής. Το ηλεκτρικ" καλώδιο πρέπει να ελέγχεται τακτικά, µήπως παρουσιάζει συµπτώµατα βλάβης και να χρησιµοποιείται µ"νο "ταν βρίσκεται σε καλή κατάσταση. Η επισκευή εν"ς τυχ"ν χαλασµένου ηλεκτρικού καλωδίου επιτρέπεται να διεξαχθεί µ"νο απ" ένα εξουσιοδοτηµένο συνεργείο της Bosch. Συνδέστε το αλυσοπρίονο µε το ηλεκτρικ δίκτυο µνο ταν αυτ έχει συναρµολογηθεί πλήρωσ. ■ Φοράτε πάντοτε προστατευτικά γάντια "ταν χειρίζεσθε το αλύσοπρίονο. Συναρµολγηση του σπαθιού και τησ αλυσίδασ πριονιού

1. Αποσυσκευάστε προσεκτικά "λα τα τµήµατα.

2. Ταιριάξτε τα δυο βέλη επάνω στο

δακτύλιο σύσφιξης αλυσίδας 13 και στο κάλυµµα 15.

3. Αποθέστε το αλυσοπρίονο επάνω σε µια

επίπεδη επιφάνεια. Επιτρέπεται µνο η χρήση αλυσίδων πριονιού µε πάχοσ άρθρωσησ κίνησησ (πλάτοσ εγκοπήσ) 1,1 mm.

4. Εισάγετε την αλυσίδα του πριονιού 10 στην

περιστρεφ"µενη εγκοπή του σπαθιού 11. ∆ώστε προσοχή στη σωστή φορά περιστροφής. Συγκρίνετε την αλυσίδα και το σύµβολο βηµατισµού 20. Βεβαιωθείτε "τι το έλασµα τεντώµατος της αλυσίδας 16 δείχνει προς τα έξω. Για την ασφάλειά σασ Προσοχή! Πριν απ οποιαδήποτε εργασία συντήρησησ ή καθαρισµού, ταν το καλώδιο κοπεί, υποστεί βλάβη ή περιπλακεί ττε θέστε το αλυσοπρίονο εκτσ λειτουργίασ και βγάλτε το φισ απ την πρίζα. Προσοχή! Μην αγγίξετε την περιστρεφµενη

Μη χειρίζεσθε το αλυσοπρίονο σε καµιά περίπτωση κοντά σε άλλα άτοµα, παιδιά ή ζώα. Ούτε επίσησ µετά απ την κατανάλωση οινοπνεύµατοσ, ναρκωτικών ουσιών ή τη χρήση ναρκωτικών φαρµάκων. Συναρµολγηση/Τέντωµα τησ

5. Περάστε τους κρίκους της αλυσίδας γύρω

απ" τον τροχ" αλυσίδας 21 και τοποθετήστε το σπαθί 11 κατά τέτοιο τρ"πο, ώστε οι δεσµοί οδήγησης του σπαθιού 18, που βρίσκονται µπροστά και πίσω απ" τον πίρο στερέωσης 17, να πιάσουν στη µακρουλή τρύπα του σπαθιού 11.

6. Ελέγξτε, αν έχουν τοποθετηθεί "λα τα

εξαρτήµατα καλά και κρατήστε το πρι"νι µε την αλυσίδα σ’ αυτήν τη θέση.

7. Τοποθετήστε µε ακρίβεια το κάλυµµα και

βεβαιωθείτε, "τι ο πίρος υποδοχής αλυσίδας 22 έχει «καθίσει» στην προβλεπ"µενη γι’ αυτ"ν το σκοπ" σχισµή οδήγησης του καλύµµατος 15.

8. Σφίξτε ελαφρά το κάλυµµα 15 µε τη λαβή

σύσφιξης 14. Η αλυσίδα του πριονιού δεν είναι ακ"µη τεντωµένη. Το τέντωµα της αλυσίδας διεξάγεται "πως περιγράφεται στο κεφάλαιο «Τέντωµα της αλυσίδας πριονιού» στις σελίδες 1 – 7. Σύσφιξη (τέντωµα) της αλυσίδας πριονιού Το τέντωµα της αλυσίδας του πριονιού πρέπει να ελέγχεται, µετά τις πρώτες κοπές, και κατά τη διάρκεια της εργασίας, κάθε 10 πρώτα λεπτά. Ιδιαίτερα στα νέα αλυσοπρίονα πρέπει στις αρχές ν’ αναµένεται αύξηση της χαλάρωσης. Η διάρκεια ζωής της αλυσίδας πριονιού εξαρτάται σηµαντικά απ" την επαρκή λίπανση και το σωστ" τέντωµα. Μην τεντώσετε την αλυσίδα "ταν αυτή έχει ζεσταθεί πολύ, επειδή "ταν κρυώσει θα συσταλεί και θα ακουµπάει µε πολύ ένταση επάνω στο σπαθί.

1. Αποθέστε το αλυσοπρίονο επάνω σε µια

2. Γυρίστε τη λαβή σύσφιξης 14 1 – 3 στροφές

µε φορά αντίθετη εκείνης των δεικτών του ρολογιού για να χαλαρώσετε το σπαθί.

3. Ελέγξτε, αν οι κρίκοι της αλυσίδας

«κάθονται» σωστά στη σχισµή οδήγησης του σπαθιού 11 και αν ακουµπουν στον τροχ" αλυσίδας 21.

4. Γυρίστε τον κκκινο δακτύλιο-καστάνια

σύσφιξησ (τεντώµατοσ) αλυσίδασ 13 µε φορά ίδια µ’ εκείνη των δεικτών του ρολογιού µέχρι να επιτύχετε το σωστ τέντωµα τησ αλυσίδασ. Η καστάνια εµποδίζει το χαλάρωµα τησ αλυσίδασ. Αν ο δακτύλιοσ σύσφιξησ αλυσίδασ 13 περιστρέφεται µε δυσκολία, ττε πρέπει να λυθεί περισστερο η λαβή σύσφιξησ 14, µε περιστροφή αντίθετη εκείνησ των δεικτών του ρολογιού. ταν ρυθµίζεται ο δακτύλιοσ τεντώµατοσ αλυσίδασ 13 επιτρέπεται να συστρέφεται κι η λαβή σύσφιξησ 14.

5. Η αλυσίδα 10 είναι σωστά τεντωµένη ταν

µπορεί να ανασηκωθεί στη µέση κατά 3 – 4 mm περίπου. Αυτ µπορείτε να το επιτύχετε τραβώντασ την αλυσίδα µε το ένα χέρι προσ τα επάνω µε αντίβαρο το ίδιο το βάροσ του µηχανήµατοσ.

6. Σε περίπτωση που η αλυσίδα πριονιού 10

τεντώθηκε περισστερο απ’ σο πρέπει, χαλαρώστε την γυρίζοντασ το δακτύλιο σύσφιξησ αλυσίδασ 13 µε φορά αντίθετη εκείνησ των δεικτών του ρολογιού.

7. ταν η αλυσίδα πριονιού 10 είναι τεντωµένη

άψογα στερεώστε το σπαθί 11 γυρίζοντασ προσ τα δεξιά τη λαβή σύσφιξησ 14. Μη χρησιµοποιήσετε εργαλείο. Σηµαντικ: Το αλυσοπρίονο δεν παραδίδεται γεµάτο µε λάδι πρσφυσησ αλυσίδασ. Το γέµισµα µε λάδι πριν τη χρήση έχει σηµαντική σηµασία. Η χρήση του αλυσοπρίονου χωρίσ λάδι πρσφυσησ αλυσίδασ ή ταν η στάθµη του λαδιού πέσει κάτω απ την ένδειξη ελαχίστου, οδηγεί σε βλάβη του αλυσοπρίονου. Η διάρκεια ζωήσ και η απδοση κοπήσ του αλυσοπρίονου εξαρτώνται απ τη βέλτιστη λίπανση. Γι’ αυτ, κατά τη διάρκεια τησ λειτουργίασ η αλυσίδα του πριονιού λιπαίνεται αυτµατα µε λάδι πρσφυσησ αλυσίδασ πριονιού µέσω του ακροφυσίου λαδιού 19. Γέµισµα του ντεπζιτου λαδιού: – Τοποθετήστε το αλυσοπρίονο 4 επάνω σε µια κατάλληλη επιφάνεια, µε το πώµα του ντεπζιτου λαδιού προσ τα επάνω. – Καθαρίστε µ’ ένα πανί τον τοµέα γύρω απ το πώµα του ντεπζιτου λαδιού 4 και στη συνέχεια ξεβιδώστε το πώµα. – Για το γέµισµα µην αφαιρέσετε το ένθετο

– Γεµίστε το ντεπζιτο λαδιού µε βιολογικά αποσυνθετούµενο λάδι πρσφυσησ για αλυσοπρίονα τησ Bosch. – ∆ώστε προσοχή, ώστε να µη διεισδύσουν βρωµιέσ στο ντεπζιτο λαδιού. Βιδώστε και κλείστε πάλι το πώµα ντεπζιτου λαδιού 4. Σηµαντικ: Για να εξασφαλιστεί η ανταλλαγή αέρα ανάµεσα στο δοχείο λαδιού και στο περιβάλλον µεταξύ του πλέγµατοσ και του πώµατοσ του δοχείου λαδιού υπάρχουν τέσσερα µικρά κανάλια αντιστάθµισησ, απ τα οποία µπορεί, για τεχνικούσ λγουσ, να τρέξει λίγο λάδι. Παρακαλούµε, να ακουµπάτε το πρινι πάντοτε οριζντια (το πώµα του δοχείου λαδιού 4 προσ

Χρησιµοποιείτε αποκλειστικά το προτεινµενο, βιολογικά αποσυνθετούµενο λάδι πρσφυσησ, για να αποφύγετε την πρκληση βλάβησ στο αλυσοπρίονο. Μη χρησιµοποιείτε ποτέ ανακυκλωµένο ή παλαι λάδι. Σε περίπτωση χρήσησ µη εγκριµένου λαδιού η εγγύηση παύει

∆ώστε προσοχή στην τάση του δικτύου! Η τάση τησ πηγήσ ρεύµατοσ πρέπει να αντιστοιχεί πλήρωσ στην τάση µου αναγράφεται στην πινακίδα του κατασκευαστή πάνω στο µηχάνηµα. Μηχανήµατα µε αναγραµµένη τάση 230 V λειτουργούν επίσησ και στα 220 V. Θέση σε κι εκτσ λειτουργίασ Κρατάτε το αλυσοπρίονο πωσ περιγράφεται στο κεφάλαιο «Εργασία µε το αλυσοπρίονο». Για να θέσετε το µηχάνηµα σε λειτουργία πατήστε µέσα τον αποκλεισµ αθέλητησ ζεύξησ 3, ακολούθωσ πατήστε τέρµα και κρατήστε πατηµένο το διακπτη ON/OFF 2. Τώρα µπορείτε να αφήσετε ελεύθερο τον αποκλεισµ αθέλητησ ζεύξησ 3. Λίπανση τησ αλυσίδασ 3-4 mm

A B Θέση σε λειτουργία F016 L70 506 - Titel.book Seite 134 Dienstag, 23. Oktober 2007 1:28 13 134 • F016 L70 506 • TMS • 19.10.07Eλληνικά - 135 Για να θέσετε το µηχάνηµα εκτσ λειτουργίασ αφήστε το διακπτη ON/OFF 2 ελεύθερο. Μετά την κοπή µη φρενάρετε το αλυσοπρίονο µε πάτηµα του µπροστινού προφυλακτήρα χεριού (ενεργοποίηση του φρένου κλοτσίµατοσ). Το αλυσοπρίονο είναι εξοπλισµένο µε δυο προστατευτικέσ διατάξεισ: Το φρένο κινητήρα φρενάρει την αλυσίδα ταν αφήσετε ελεύθερο το διακπτη ON/OFF 2. Το φρένο αλυσίδασ αποτελεί έναν προστατευτικ µηχανισµ, ο οποίοσ ενεργοποιείται µέσω του µπροστινού προφυλακτήρα χεριού 5, ταν το µηχάνηµα κλοτσίσει. Η αλυσίδα σταµατά εντσ λίγου

∆ιεξάγετε κάπου-κάπου ένα τεστ λειτουργίασ. Ωθήστε τον µπροστιν προφυλακτήρα χεριού 5 προσ τα εµπρσ (στη θέση ➋), ώστε το κκκινο σηµείο 28 να εµφανιστεί κάτω απ το σηµάδι 6 και ακολούθωσ θέστε το αλυσοπρίονο σε λειτουργία. Η αλυσίδα δεν επιτρέπεται να ξεκινήσει. Για να απασφαλίσετε πάλι το φρένο κλοτσίµατοσ, τραβήξτε προσ τα πίσω τον µπροστιν προφυλακτήρα χεριού 5 (στη θέση ➊), ώστε το κκκινο σηµείο 28 να εξαφανιστεί κάτω απ το σηµάδι 6. (βλέπε εικνα ) Πριν την κοπή Πριν την εκκίνηση και τακτικά κατά τη διάρκεια τησ κοπήσ πρέπει να διεξάγονται οι επµενοι

– Βρίσκεται το αλυσοπρίονο σε ετοιµτητα ασφαλούσ λειτουργίασ; – Είναι το ντεπζιτο λαδιού γεµάτο; Ελέγχετε την ένδειξη στάθµησ λαδιού 26 πριν την εργασία και τακτικά κατά την εργασία. Συµπληρώστε λάδι, αν η στάθµη λαδιού πέσει έωσ την κάτω άκρη του παραθυριού παρατήρησησ. Το γέµισµα αρκεί για 15 λεπτά περίπου, ανάλογα µε τον αριθµ των διαλειµµάτων και την ένταση τησ

– Είναι η αλυσίδα σωστά τεντωµένη και τροχισµένη; Κατά τη διάρκεια τησ κοπήσ ελέγχετε το τέντωµα τησ αλυσίδασ κάθε 10 λεπτά. Ιδιαίτερα σε καινούργιεσ αλυσίδεσ πρέπει να αναµένεται αύξηση τησ χαλάρωσησ. Η κατάσταση τησ αλυσίδασ πριονιού επηρεάζει σηµαντικά την απδοση κοπήσ. Μνο κοφτερέσ αλυσίδεσ προστατεύουν απ υπερφρτιση. – Είναι το φρένο τησ αλυσίδασ λυµένο και η λειτουγία του εξασφαλισµένη; – Να φοράτε τον απαιτούµενο προστατευτικ εξοπλισµ? Να χρησιµοποιείτε προστατευτικά γυαλιά και ωτασπίδεσ. Σασ συµβουλεύουµε να φοράτε επίσησ και προστατευτικ εξοπλισµ για το κεφάλι, τα χέρια, τα σκέλη και τα πδια. Η κατάλληλη προστατευτική ενδυµασία µειώνει τον κίνδυνο τραυµατισµού απ ανεξέλεγκτα εκσφενδονιζµενα υλικά κοπήσ καθώσ και απ τυχν αθέλητη επαφή µε την αλυσίδα του πριονιού. Κλτσηµα πριονιού Με κλτσηµα πριονιού εκφράζεται η αναµενµενη, απτοµη ανάκρουση, προσ τα πίσω και προσ τα επάνω, του σε λειτουργία ευρισκµενου αλυσοπρίονου, η οποία µπορεί να εµφανιστεί ταν η αιχµή του σπαθιού έρθει σε επαφή µε το υπ κοπή υλικ ή ταν µπλοκάρει η

ταν το αλυσοπρίονο κλοτσίσει το µηχάνηµα αντιδρά µε τρπο απροσδκητο και µπορεί να οδηγήσει σε σοβαρ τραυµατισµ του χειριστή η προσώπων που ίσωσ βρίσκονται µέσα στην περιοχή κοπήσ. Κοπέσ απ τα πλάγια, λοξοτοµέσ και επιµήκεισ κοπέσ πρέπει να διεξάγονται µε ιδιαίτερη προσοχή, γιατί σ’ αυτέσ τισ περιπτώσεισ δεν µπορεί να τοποθετηθεί ο γάντζοσ οδήγησησ 12. Αποφυγή κλοτσήµατοσ του πριονιού: – Αρχίζετε την κοπή κρατώντασ το αλυσοπρίονο σο το δυνατν πιο οριζντια. – Μην εργάζεσθε ποτέ µε χαλαρή, «ξεχειλωµένη» ή πολύ φθαρµένη αλυσίδα

– Τροχίζετε την αλυσίδα πριονιού σύµφωνα µε τισ αντίστοιχεσ οδηγίεσ. – Μην κβετε ποτέ πιο ψηλά απ τουσ ώµουσ

– Μην κβετε ποτέ µε την αιχµή του σπαθιού. – Γρατάτε το αλυσοπρίονο γερά και µε τα δυο

– Χρησιµοποιείτε πάντοτε µια αλυσίδα τησ Bosch που περιορίζει το κλτσηµα. – Χρησιµοποιείτε το γάντζο οδήγησησ 12 σα

– ∆ίνετε προσοχή στο σωστ τέντωµα τησ

∆ραστικ φρένο/φρένο εκκίνησησ Εργασία µε το αλυσοπρίονο

F016 L70 506 - Titel.book Seite 135 Dienstag, 23. Oktober 2007 1:28 13 135 • F016 L70 506 • TMS • 19.10.07Eλληνικά - 136 Γενική συµπεριφορά Να κρατάτε το αλυσοπρίονο πάντοτε και µε τα δυο σασ χέρια, µε το αριστερ χέρι στην µπροστινή λαβή και το δεξί χέρι στην πίσω λαβή. Να σφίγγετε τισ λαβέσ και µε τα δάχτυλά σασ και µε τον αντίχειρά σασ. Μην κβετε ποτέ κρατώντασ το αλυσοπρίονο µνο µε το ένα χέρι. Να οδηγείτε το ηλεκτρικ καλώδιο πάντοτε προσ τα πίσω και εκτσ τησ περιοχήσ τησ αλυσίδασ και του υπ κοπή υλικού έτσι δεν µπορεί να µπλεχτεί στουσ κλάδουσ ή στα κλαδιά. Χειρίζεσθε το αλυσοπρίονο µνο ταν έχετε εξασφαλίσει στο σώµα σασ µια σταθερή θέση. Κρατάτε το αλυσοπρίονο λίγο δεξιά απ το

Η αλυσίδα πρέπει, πριν την επαφή µε το ξύλο, να έχει αναπτύξει τη µέγιστη ταχύτητά τησ. Χρησιµοποιείτε ταυτχρονα το γάντζο οδήγησησ 12 για τη στερέωση του αλυσοπρίονου επάνω στο ξύλο. Κατά τη διάρκεια τησ κοπήσ χρησιµοποιείτε το γάντζο οδήγησησ σα µοχλ. Κατά την κοπή χονδρών κλαδιών ή κορµών τοποθετήστε το γάντζο οδήγησησ σ’ ένα χαµηλτερο σηµείο. Γι’ αυτ τραβήξτε το αλυσοπρίονο προσ τα πίσω για να ξεσκαλώσετε το γάντζο οδήγησησ και να τον τοποθετήσετε εκ νέου πιο χαµηλά, χωρίσ, µωσ, να βγεί το πρινι απ την τοµή. Κατά τη διάρκεια τησ κοπήσ µην ασκείτε µεγάλη δύναµη επάνω στην αλυσίδα του πριονιού, αλλά αφήστε την να εργάζεται, ασκώντασ ελαφρή αναµχλευση (πίεση µοχλού) στο γάντζο οδήγησησ 12. Μη χειρίζεσθε ποτέ το αλυσοπρίονο µε τεντωµένουσ τουσ βραχίονέσ σασ. Μην προσπαθείτε ποτέ να κψετε σε θέσεισ δυσπρσιτεσ ή ταν είστε ανεβασµένοσ/ ανεβασµένη επάνω σε σκάλα. Μην κβετε ποτέ πιο ψηλά απ τουσ ώµουσ σασ. Τα καλύτερα αποτελέσµατα κοπήσ επιτυγχάνονται, ταν η ταχύτητα τησ αλυσίδασ δε µειώνεται εξαιτίασ τησ υπεφρτισησ του µηχανήµατοσ. Προσοχή κατά το τέλοσ τησ κοπήσ. Αµέσωσ µετά την περάτωση τησ κοπήσ µεταβάλλεται απρβλεπτα το βάροσ του µηχάνηµατοσ. Κίνδυνοσ για σκέλη και πδια. Βγάζετε το αλυσοπρίονο απ την τοµή ταν αυτ βρίσκεται σε λειτουργία. Κψιµο κορµών Προσέξτε τισ επµενεσ οδηγίεσ ασφαλείασ: Αποθέστε τον κορµ πωσ φαίνεται στην εικνα και στηρίξτε τον κατά τέτοιο τρπο, ώστε η τοµή να µην κλείνει κι η αλυσίδα να µη

Κοντά ξύλα πρέπει πριν την κοπή να προσαρµζονται και να συσφίγγονται. Να κβετε µνο ξύλινα αντικείµενα. Να αποφεύγετε την επαφή µε πέτρεσ και καρφιά επειδή τα αντικείµενα αυτά µπορεί να εκσφενδονιστούν προσ τα επάνω, να προκαλέσουν ζηµιά στην αλυσίδα κοπήσ ή σοβαρούσ τραυµατισµούσ στο χρήστη ή σε άλλα, τυχν παρευρισκµενα άτοµα. Μην αγγίζετε µε πρινι το έδαφοσ ή φράχτεσ ταν αυτ βρίσκεται σε λειτουργία. Το πρινι δεν είναι κατάλληλο για την κοπή λεπτών κλαδιών. Επιµήκεισ κοπέσ πρέπει να διεξάγονται µε ιδιαίτερη προσοχή, επειδή σ’ αυτήν την περίπτωση δεν µπορεί να χρησιµοποιηθεί ο γάντζοσ οδήγησησ 12. Οδηγείτε το πρινι υπ αµβλεία γωνία για να αποφύγετε το κλτσηµα του πριονιού. ταν διεξάγετε εργασίεσ κοπήσ σε πλαγιέσ πρέπει να στέκεσθε πάντοτε ή πιο πάνω ή στα πλάγια των υπ κατεργασία κορµών ή των υπ κοπή υλικών που βρίσκονται στο έδαφοσ. Λαµβάνετε υπψην σασ, τι υπάρχει κίνδυνοσ να σκοντάψετε σε κούτσουρα δένδρων, κλαδιά,

Κψιµο ξύλων που βρίσκονται υπ τάση ταν κβετε ξύλα, κλαδιά ή δένδρα που βρίσκονται υπ τάση αυξάνει ο κίνδυνοσ τραυµατισµών. Εδώ απαιτείται ιδιαίτερα µεγάλη προσοχή. Τέτοιεσ εργασίεσ πρέπει να εκτελούνται µνο απ ειδικά καταρτισµένο

Αν το ξύλο ακουµπάει στα δυ του άκρα, διεξάγετε πρώτα απ το επάνω µέροσ (Y) µια τοµή µέχρι το ένα τρίτο του κορµού και στη συνέχεια κψτε, στην ίδια θέση, απ το κάτω µέροσ (Z) το υπλοιπο του κορµού για ν’ αποφύγετε έτσι το σχίσιµ του και το σφήνωµα τησ αλυσίδασ του πριονιού. Αποφεύγετε την επαφή τησ αλυσίδασ πριονιού µε το έδαφοσ. Αν το ξύλο ακουµπάει µνο στη µια πλευρά του, κψτε στην αρχή απ κάτω (Y) προσ τα επάνω το ένα τρίτο και στη συνεχεια, στην ίδια θεση (Z), το υπλοιπο του κορµού για να αποφύγετε έτσι το σχίσιµ του και το σφήνωµα τησ αλυσίδασ του πριονιού. Κψιµο δένδρων Φοράτε πάντοτε ένα κράνοσ για να προστατευθείτε απ τα κλαδιά που

Με το αλυσοπρίονο επιτρέπεται να κοπούν µνο δένδρα, των οποίων ο κορµσ έχει διατοµή µικρτερη απ το µήκοσ του σπαθιού. ➊ Ασφαλίστε τον τοµέα που εργάζεσθε. Πρεσέχετε, να µη βρίσκονται άλλα άτοµα ή ζώα στο χώρο που πρκειται να πέσει το δένδρο.

F016 L70 506 - Titel.book Seite 136 Dienstag, 23. Oktober 2007 1:28 13 136 • F016 L70 506 • TMS • 19.10.07Eλληνικά - 137 Μην προσπαθήσετε ποτέ να ξεσφηνώσετε ένα σφηνωµένο πρινι ταν ο κινητήρασ εργάζεται. Για να ελευθερώσετε την αλυσίδα του πριονιού χρησιµοποιήστε ξύλινεσ σφήνεσ. Σε περίπτωση που δυο ή περισστερα άτοµα κβουν και τεµαχίζουν δέντρα ταυτχρονα, ττε η απσταση µεταξύ των ατµων που τεµαχίζουν και κβουν θα πρέπει να είναι τουλάχιστο τσο µεγάλη σο το διπλ ύψοσ του υπ κοπή δέντρου. ταν κβετε δέντρα πρέπει να προσέχετε να µην βάζετε άλλα άτοµα σε κίνδυνο, να µην πέφτουν τα κοµµένα δέντρα επάνω σε ηλεκτρικέσ ή άλλεσ τροφοδοτικέσ γραµµέσ καθώσ και να µην προκαλούνται άλλεσ υλικέσ ζηµιέσ. Σε περίπτωση που ένα δέντρο έρθει σε επαφή µε µια ηλεκτρική γραµµή, ττε πρέπει να ειδοποιήσετε αµέσωσ το αντίστοιχο εργοστάσιο παροχήσ ενέργειασ. ταν εκτελούνται εργασίεσ κοπήσ σε κατηφοριέσ ο χρήστησ θα πρέπει να βρίσκεται υψηλτερα απ το υπ κοπή δέντρο γιατί σ’ αυτέσ τισ περιπτώσεισ το δέντρο θα κυλίσει ή θα γλιστρήσει προσ τον κατήφορο. ➋ Πριν την κοπή θα πρέπει να έχετε προσχεδιάσει και, αν χρειαστεί, προετοιµάσει ένα διάδροµο διαφυγήσ. Ο διάδροµοσ διαφυγήσ θα πρέπει να οδηγεί, ξεκινώντασ απ την αναµενµενη γραµµή πτώσησ του δέντρου, λοξά προσ τον κατήφορο. ➌ Πριν το κψιµο του δέντρου πρέπει να λάβετε υπψη σασ τη φυσική κλίση του, τη θέση των µεγάλων κλάδων καθώσ και τη κατεύθυνση του αέρα, για να µπορέσετε να προσδιορίσετε τη κατεύθυνση πτώσησ του δέντρου. Αφαιρείτε απ το δέντρο τυχν βρωµιέσ, πέτρεσ, χαλαρέσ φλούδεσ, καρφιά, λαβίδεσ και σύρµατα. ∆ιεξαγωγή σφηνοειδούσ εντοµήσ: ∆ιεξάγετε µια σφηνοειδή εντοµή κάθετα ωσ προσ την κατεύθυνση πτώσησ (X – W) µε βάθοσ 1/3 τησ διατοµήσ του κορµού. ∆ιεξάγετε πρώτα την κάτω, οριζντια τοµή. Έτσι εµποδίζετε το σφήνωµα τησ αλυσίδασ ή τησ ράγασ οδήγησησ ταν διεξάγετε τη δεύτερη τοµή τησ εντοµήσ. ∆ιεξαγωγή τοµήσ πτώσησ: ∆ιεξάγετε την τοµή πτώσησ (Υ) τουλάχιστον 50 mm πάνω απ την οριζντια τοµή τησ σφηνοειδούσ εντοµήσ και παράλληλα προσ αυτήν. Το βάθοσ τησ τοµήσ πτώσησ πρέπει είναι τσο, ώστε να µια λωρίδα ανέπαφη παραµείνει (λωρίδα πτώσησ) που κατά την πτώση θα δράσει σαν ένα είδοσ µεντεσέ. Η άκοπη λωρίδα εµποδίζει τη περιστροφή του δέντρου και την πτώση του µε λάθοσ κατεύθυνση. Μην κψετε τη λωρίδα. ταν η τοµή πτώσησ πλησιάζει προσ τη λωρίδα, πρέπει να αρχίσει η πτώση του δέντρου. ταν µωσ διαπιστώσετε τι το δέντρο µπορεί να µην πέσει προσ την επιθυµητή κατεύθυνση ή τι γέρνει και πιέζει την αλυσίδα κοπήσ, ττε διακψτε την εκτέλεση τησ τοµήσ πτώσησ και χρησιµοποιήστε σφήνεσ απ ξύλο, πλαστικ ή αλουµίνιο για να ανοίξετε την τοµή και για να γείρετε το δέντρο προσ την επιθυµητή γραµµή

ταν το δέντρο αρχίζει να πέφτει βγάλτε την αλυσίδα κοπήσ απ την τοµή, θέστε την εκτσ λειτουργίασ, αποθέστε την και εγκαταλείψτε την επικίνδυνη περιοχή µέσω του προσχεδιασµένου διαδρµου διαφυγήσ. Να αποφεύγετε τα κλαδιά που πέφτουν και προσέχετε να µη σκοντάψετε. Το δένδρο πέφτει µε έµπηξη τησ σφήνασ (Z) στην οριζντια τοµή. ταν το δένδρο πέφτει προστατευθείτε απ τυχν χοντρά ή λεπτά κλαδιά που πέφτουν απ’

Ξαλάφρωµα ονοµάζεται το κψιµο των κλαδιών απ το κοµµένο δέντρο. Τα µεγάλα κλαδιά που κατευθύνονται προσ τα κάτω, επάνω στα οποία στηρίζεται το δέντρο, πρέπει να κβονται τελευταία. Μικρά κλαδιά θα πρέπει να κβονται "µια κι έξω", πωσ φαίνεται στην εικνα. Κλαδιά που βρίσκονται υπ τάση θα πρέπει να κβονται απ τα κάτω προσ τα επάνω· έτσι αποφεύγεται το σφήνωµα του πριονιού. Τµηµατικσ τεµαχισµσ του κορµού Τµηµατικσ τεµαχισµσ ονοµάζεται ο τεµαχισµσ του κορµού σε κοµµάτια ορισµένου µήκουσ. Να φροντίζετε για την ασφαλή στάση του σώµατσ σασ και να διαµοιράζετε το βάροσ σασ οµοιµορφα και στα δυο σασ πδια. Αν είναι δυνατ, υποστηρίξτε τον κορµ µε κλαδιά ή σφήνεσ. Να τηρείτε τισ απλέσ οδηγίεσ άνετησ

Σε περίπτωση που ο κορµσ του δέντρου ακουµπάει, πωσ απεικονίζεται, οµοιµορφα, ττε η κοπή διεξάγεται απ το πάνω µέροσ. ταν ο κορµσ του δέντρου ακουµπάει, πωσ απεικονίζεται, στο ένα του άκρο, ττε κψτε το 1/3 τησ διαµέτρου του κορµού απ το κάτω µέροσ και ακολούθωσ συνεχίστε την κοπή απ το επάνω µέροσ, στο ίδιο ύψοσ µε την κάτω

ταν ο κορµσ του δέντρου ακουµπάει, πωσ απεικονίζεται, και στα δυο του άκρα, ττε κψτε το 1/3 τησ διαµέτρου του κορµού απ το επάνω µέροσ και ακολούθωσ συνεχίστε την κοπή των υπλοιπων 2/3 απ το κάτω µέροσ, στο ίδιο ύψοσ µε την επάνω τοµή. ταν εκτελείτε εργασίεσ κοπήσ σε κατηφοριέσ ο χρήστησ θα πρέπει να βρίσκεται υψηλτερα απ τον υπ κοπή κορµ. Για να διατηρήσετε τον πλήρη έλεγχο κατά τη στιγµή τησ “κοπήσ στα δυο” ελαττώστε την πίεση λίγο πριν το τέλοσ τησ κοπήσ χωρίσ, µωσ, να

F016 L70 506 - Titel.book Seite 137 Dienstag, 23. Oktober 2007 1:28 13 137 • F016 L70 506 • TMS • 19.10.07Eλληνικά - 138 χαλαρώσετε το σφίξιµο των λαβών του αλυσοπρίονου. Προσέχετε, η αλυσίδα του πριονιού να µην αγγίζει το έδαφος. Μετά τον τερµατισµ" της κοπής περιµένετε να ακινητοποιηθεί η αλυσίδα πριν αποµακρύνετε το αλυσοπρίονο. Να θέτετε τον κινητήρα του αλυσοπρίονου εκτ"ς λειτουργίας πριν πάτε απ" το ένα δέντρο στο άλλο. Πριν διεξάγετε οποιαδήποτε εργασία συντήρησησ βγάζετε το φισ απ την πρίζα. Υπ"δειξη: ∆ιεξάγετε τακτικά τις παρακάτω εργασίες συντήρησης, για να εξασφαλιστεί µια µακρ"χρονη και ασφαλής χρήση. ∆ιεξάγετε τακτικά ένα οπτικ" έλεγχο του αλυσοπρίονου για εµφανείς ελλείψεις "πως: χαλαρή, απαγγιστρωµένη ή χαλασµένη αλυσίδα πριονιού, χαλαρή στερέωση και φθαρµένα ή χαλασµένα εξαρτήµατα. Κατά την αποσυναρµολ"γηση της αλυσίδας πριονιού πρέπει να πρώτα να χαλαρωθεί ο δακτύλιος τεντώµατος αλυσίδας 13. Σε περίπτωση που ξεχάσετε να τον χαλαρώσετε µπορεί, στην οµάδα SDS, να προκληθεί βλάβη. Ελέγχετε, αν τα καλύµµατα και οι προστατευτικές διατάξεις είναι σε άψογη κατάσταση και σωστά συναρµολογηµένες. Απαραίτητες επισκευές ή εργασίες συντήρησης πρέπει να εκτελούνται πριν τη χρήση του αλυσοπρίονου. Αν παρ"λες τις επιµεληµένες µεθ"δους κατασκευής και ελέγχου σταµατήσει κάποτε το αλυσοπρίονο να λειτουργεί, η επισκευή πρέπει να διεξαχτεί απ" ένα εξουσιοδοτηµένο συνεργείο εξυπηρέτησης πελατών για ηλεκτρικά µηχανήµατα της Bosch. Πριν απ µια ενδεχµενη αποστολή ενσ αλυσοπρίονου αδειάστε οπωσδήποτε το ντεπζιτο του λαδιού. Γι’ αυτ αφαιρέστε το φίλτρο απ το ντεπζιτο και µετά επανατοποθετήστε το. Οταν ζητάτε διασαφητικές πληροφορίες και "ταν παραγγέλλετε ανταλλακτικά, παρακαλούµε να αναφέρετε οπωσδήποτε το 10ψήφιο κωδικ" αριθµ" που υπάρχει στην πινακίδα κατασκευαστή! Ελέγξτε την αλυσίδα πριονιού και το σπαθί σύµφωνα µε το κεφάλαιο «Σύσφιξη της αλυσίδας πριονιού». Με την πάροδο του χρ"νου η εγκοπή οδήγησης του σπαθιού φθείρεται. Κατά την αντικατάσταση της αλυσίδας πριονιού γυρίστε το σπαθί κατά 180°, για να αντισταθµίσετε τη

Στα µοντέλα SDS το έκκεντρο τεντώµατος αλυσίδας 16 πρέπει να συναρµολογηθεί στο σπαθί διαφορετικά. Ελέγξτε τον τροχ" αλυσίδας 21. Σε περίπτωση που λ"γω της υψηλής καταπ"νησης έχει φθαρεί ή χαλάσει πρέπει να αντικατασταθεί απ" ένα συνεργείο εξυπηρέτησης πελατών. Η αλυσίδα του πριονιού µπορεί να επανατροχιστεί σε οποιοδήποτε εξουσιοδοτηµένο κατάστηµα εξυπηρέτησης πελατών (Service) για ηλεκτρικά µηχανήµατος της Bosch. Με τη διάταξη τροχίσµατος αλυσίδων πριονιών της Bosch ή µε το Dremel- Multi και το εξάρτηµα τροχίσµατος 1453, µπορείτε να επανατροχίσετε οι ίδιοι την αλυσίδα. Τηρείτε τις συµπαραδιδ"µενες οδηγίες τροχίσµατος. Η λειτουργία της αυτ"µατης διάταξης λίπανσης της αλυσίδας µπορεί να ελεγχθεί ως εξής: Θέστε το αλυσοπρίονο σε λειτουργία και κατευθύντε το µε τη αιχµή του επάνω σ’ ένα χαρτ"νι ή σ’ ένα χαρτί επάνω στο έδαφος. Προσοχή, µην αγγίξετε το έδαφος µε την αλυσίδα, αλλά κρατήστε απ"σταση 20 cm. Αν, τώρα, εµφανιστεί ένα αυξαν"µενο ίχνος λαδιού, η διάταξη αυτ"µατου λαδώµατος λειτουργεί άψογα. Σε περίπτωση, "µως, που δεν εµφανίζεται κάποιο ίχνος λαδιού, παρ’ "λο που το ντεπ"ζιτο λαδιού ειναι γεµατο, διαβάστε το κεφάλαιο «Αναζήτηση σφαλµάτων» ή συµβουλευθείτε την υπηρεσία Service της Bosch. Συντήρηση και καθαρισµσ Αντικατάσταση/Γύρισµα τησ αλυσίδασ πριονιού και του σπαθιού Τρχισµα τησ αλυσίδασ πριονιού Έλεγχοσ τησ αυτµατησ διάταξησ

Σετ τροχίσµατος και καθαρισµού αλυσίδας.......................................... F 016 800 262 Λάδι πρ"σφυσης αλυσίδας, 1 λίτρο ..............................................2 607 000 181 Άλλα εξαρτήµατα Γάντια ...............................................2 607 000 134 Προστατευτικά γυαλιά................... F 016 800 178 SNR 19 Ωτασπίδες (Μείωση ηχοστάθµης 19 dB (A)) ....2 607 990 042 SNR 24 Ωτασπίδες (Μείωση ηχοστάθµης 24 dB (A)) ....2 607 990 043 Καθαρίζετε το διαµορφωµένο πλαστικ" περίβληµα του αλυσοπρίονου µε τη βοήθεια µιας µαλακής βούρτσας κι εν"ς καθαρού πανιού. ∆εν επιτρέπεται η χρήση νερού, διαλύτων και στιλβωτικών µέσων. Αποµακρύντε "λους τους ρύπους, ιδιαίτερα απ" τις σχισµές αερισµού 27 του κινητήρα. Μετά απ" εργασία διάρκειας 1 έως 3 ωρών αποσυναρµολογήστε το κάλυµµα 15 και καθαρίστε το σπαθί και την αλυσίδα µε τη βοήθεια µιας βούρτσας. Καθαρίζετε µε µια βούρτσα τον τοµέα κάτω απ" το κάλυµµα 15, τον τροχ" αλυσίδας 21 και τη στερέωση του σπαθιού απ’ "λα τα προσκοληµµένα αντικείµενα. Καθαρίζετε το ακροφύσιο λαδιού 19 µ’ ένα καθαρ" πανί. Στο δυσπρ"σιτο µηχανισµ" σύσφιξης/ τεντώµατος της αλυσίδας αφαιρέστε το καπάκι 29 στο καλυµµα 15, γυρίστε τη λαβή τεντώµατος 14 και το δακτύλιο τεντώµατος 13 µε φορά µεταξύ τους αντίστροφη, ώστε έτσι να χαλαρώσουν τα ιζήµατα στις εσωτερικές µηχανικές διατάξεις και να πέσουν προς τα έξω. Χτυπήστε ελαφρά το κάλυµµα 15 και, σε περίπτωση επίµονης προσκ"λησης, καθαρίστε το µε µια µαλακή βουρτσα ή µε πεπιεσµένο αέρα, χωρίς να χρησιµοποιήσετε µε κανένα τρ"πο κάποιο εργαλείο. Σε περίπτωση που το αλυσοπρίονο πρέπει να αποθηκευθεί για ένα σχετικά µεγάλο χρονικ" διάστηµα, καθαρίστε την αλυσιδα πριονιού και

Αποθηκεύστε το αλυσοπρίονο σ’ έναν ασφαλή και στεγν" χώρο, απρ"σιτο στα παιδιά. Για να εµποδίσετε µια ενδεχ"µενη διαρροή βεβαιωθείτε, "τι το µηχάνηµα αποτέθηκε σε οριζ"ντια θέση (η βίδα πλήρωσης λαδιού 4 δείχνει προς τα επάνω). Πριν το φυλάξετε στη συσκευασία που το αγοράσατε πρέπει να αδειάσετε πρώτα το δοχείο λαδιού. Ειδικά εξαρτήµατα Καθαρισµσ/Αποθήκευση

F016 L70 506 - Titel.book Seite 139 Dienstag, 23. Oktober 2007 1:28 13 139 • F016 L70 506 • TMS • 19.10.07Eλληνικά - 140 Στον παρακάτω πίνακα αναφέρονται τα συµπτώµατα των σφαλµάτων καθώς και πως µπορείτε να τα εξουδετερώσετε, αν κάποια φορά το µηχάνηµα δε θα εργάζεται άψογα. Απευθυνθείτε στο συνεργείο σας της εξυπηρέτησης πελατών (Service) αν µ’ αυτ"ν τρ"πο δεν θα µπορέσετε να εντοπίσετε και να εξουδετερώστε το πρ"βληµα. Προσοχή: Πριν αρχίσετε την αναζήτηση του σφάλµατοσ διακψτε τη λειτουργία και τραβήξτε το φισ απ την πρίζα. Αναζήτηση σφαλµάτων Συµπτώµατα Πιθανή αιτία Θεραπεία Το αλυσοπρίονο δε

Ενεργοποιήθηκε το φρένο

Έλλειψη παροχής ρεύµατος Χαλασµένη πρίζα Χαλασµένο ηλεκτρικ" καλώδιο Χαλασµένη ασφάλεια Τραβήξτε τον προφυλακτήρα χεριού 5 στη θέση ➊, ώστε να καλυφθεί το κ"κκινο σηµείο Ελέγξτε την παροχή ρεύµατος ∆οκιµάστε µια άλλη πηγή ρεύµατος και ενδεχοµένως αλλάξτε την Ελέγξτε το καλώδιο και ενδεχοµένως αλλάξτε το Αλλάξτε την ασφάλεια Το αλυσοπρίονο εργάζεται µε διακοπές Χαλασµένο ηλεκτρικ" καλώδιο Εξωτερική χαλαρή επαφή Εσωτερική χαλαρή επαφή Χαλασµένος διακ"πτης ON/OFF Ελέγξτε το καλώδιο και ενδεχοµένως αλλάξτε το Συµβουλευτείτε το ειδικ" συνεργείο της Bosch Συµβουλευτείτε το ειδικ" συνεργείο της Bosch Συµβουλευτείτε το ειδικ" συνεργείο της Bosch Στεγνή αλυσίδα

Άδειο ντεπ"ζιτο λαδιού Βουλωµένος εξαερισµ"ς στο πώµα του ντεπ"ζιτου λαδιού Βουλωµένο σωληνάκι εκροής

Καθαρίστε το πώµα του ντεπ"ζιτου

Καθαρίστε το σωληνάκι εκροής

∆ραστικ" φρένο/ φρένο εκκίνησης Πρ"βληµα στο µηχανισµ" ζεύξης στον µπροστιν" προφυλακτήρα

Συµβουλευτείτε το ειδικ" συνεργείο της Bosch Καυτή αλυσίδα/ράγα

Άδειο ντεπ"ζιτο λαδιού Βουλωµένος εξαερισµ"ς στο πώµα του ντεπ"ζιτου λαδιού Βουλωµένο σωληνάκι εκροής

Υπερβολικ" τέντωµα της αλυσίδας Μη κοφτερή αλυσίδα

Καθαρίστε το πώµα του ντεπ"ζιτου

Καθαρίστε το σωληνάκι εκροής

Ρυθµίστε το τέντωµα της αλυσίδας Επανατροχίστε ή αντικαταστήστε την αλυσίδα Η αλυσίδα πριονιού «σκοντάφτει», κραδάζει ή δεν κ"βει

Χαλαρή αλυσίδα Μη κοφτερή αλυσίδα Φθαρµένη αλυσίδα Τα δ"ντια της αλυσίδας δείχνουν προς την εσφαλµένη κατεύθυνση Ρυθµίστε το τέντωµα της αλυσίδας Επανατροχίστε ή αντικαταστήστε την αλυσίδα Αντικαταστήστε την αλυσίδα Συναρµολογήστε εκ νέου την αλυσίδα πριονιού µε τα δ"ντια προς τη σωστή κατεύθυνση F016 L70 506 - Titel.book Seite 140 Dienstag, 23. Oktober 2007 1:28 13 140 • F016 L70 506 • TMS • 19.10.07Eλληνικά - 141 Τα ηλεκτρικά εργαλεία, τα εξαρτήµατα και οι συσκευασίες πρέπει να ανακυκλώνονται µε τρ"πο φιλικ" προς το περιβάλλον. Μνο για χώρεσ τησ EΕ: Μη ρίχνετε τα ηλεκτρικά εργαλεία στα απορρίµµατα του σπιτιού σας! Σύµφωνα µε την Κοινοτική Οδηγία 2002/96/EΚ σχετικά µε τις παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές και την µεταφορά της σε εθνικ" δίκαιο, τα άχρηστα ηλεκτρικά εργαλεία δεν είναι υποχρεωτικ" πλέον να συλλέγονται ξεχωριστά πριν να ανακυκλωθούν µε τρ"πο φιλικ" προς το περιβάλλον. Το Service απαντά στις ερωτήσεις σας σχετικά µε την επισκευή και τη συντήρηση του προï"νος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Λεπτοµερή σχέδια και πληροφορίες για τα ανταλλακτικά θα βρείτε στην ηλεκτρονική

www.bosch-pt.com Η οµάδα συµβούλων της Bosch σας υποστηρίζει µε ευχαρίστηση "ταν έχετε ερωτήσεις σχετικές µε την αγορά, τη χρήση και τη ρύθµιση των προϊ"ντων και ανταλλακτικών. Eλλάδα Robert Bosch A.E. Κηφισσού 162 12131 Περιστέρι-Αθήνα Tel.: +30 (0210) 57 01 200 KENTPO Tel.: +30 (0210) 57 70 081 – 83 KENTPO Fax: +30 (0210) 57 01 263 Fax: +30 (0210) 57 70 080 www.bosch.gr ABZ Service A.E. Tel.: +30 (0210) 57 01 375 – 378 SERVICE Fax: +30 (0210) 57 73 607 Εξακρίβωση των τιµών µέτρησης σύµφωνα µε 2000/14/EK (απ"σταση 1 m) και DIN 50 144. Η σύµφωνα µε την καµπύλη Α εκτιµηθείσα στάθµη θορύβου της συσκευής ανέρχεται σε: Στάθµη ακουστικής ισχύος 92 dB (Α). Στάθµη ηχητικής ισχύος 103 dB (Α). Φοράτε ωτασπίδεσ! Η εκτιµηθείσα χαρακτηριστική επιτάχυνση ανέρχεται 11 m/s

∆ηλούµε υπευθύνως "τι το προϊ"ν αυτ" εκπληρώνει τους εξής κανονισµούς ή κατασκευαστικές συστάσεις: EN 60 745, σύµφωνα µε τις διατάξεις των Οδηγιών 98/37/EΚ, 2000/14/EΚ, 2004/108/EC. ∆οκιµή κατασκευαστικού δείγµατος αριθ. 210888100.01 CE ΕΚ απ" την καταχωρηµένη υπηρεσία δοκιµών αριθ. 0344. 2000/14/EK: Η εγγυηµένη στάθµη ακουστικής πίεσης L

είναι µικρ"τερη απ" 104 dB (A). ∆ιαδικασία αποτίµησης της συµβατικ"τητας σύµφωνα µε το παράρτηµα V. ∆ιαχείριση της τεχνικής τεκµηρίωσης απ" την PT-LG/EAE στο Stowmarket, Αγγλία. Leinfelden, 01.10.2007. Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification Robert Bosch GmbH, Power Tools Division
