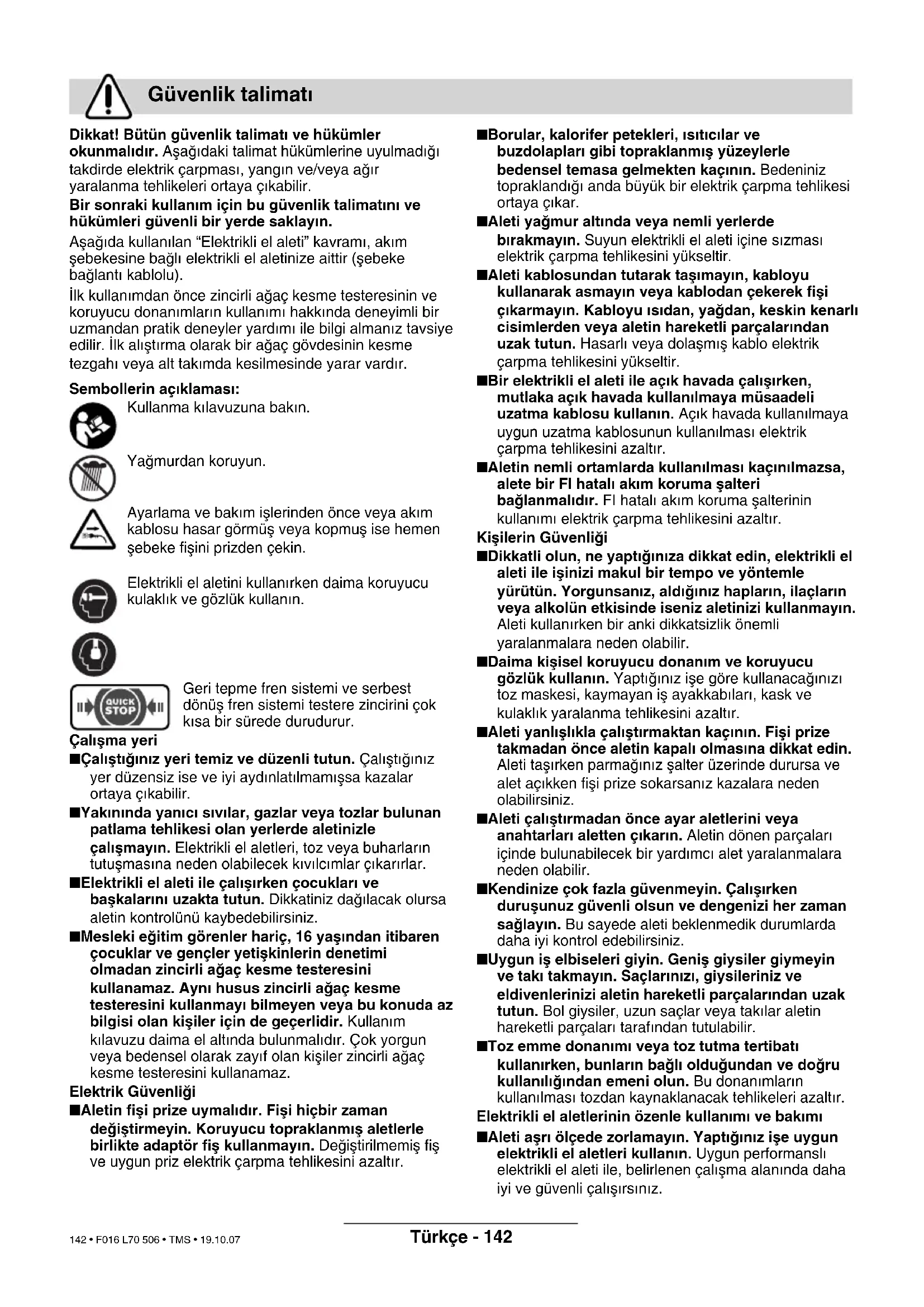

Service και σύµβουλοσ πελατών ∆ήλωση συµβατικτητασ F016 L70 506 - Titel.book Seite 141 Dienstag, 23. Oktober 2007 1:28 13 141 • F016 L70 506 • TMS • 19.10.07Türkçe - 142 Dikkat! Bütün güvenlik talimat∂ ve hükümler okunmal∂d∂r. Aµaπ∂daki talimat hükümlerine uyulmad∂π∂ takdirde elektrik çarpmas∂, yang∂n ve/veya aπ∂r yaralanma tehlikeleri ortaya ç∂kabilir. Bir sonraki kullan∂m için bu güvenlik talimat∂n∂ ve hükümleri güvenli bir yerde saklay∂n. Aµaπ∂da kullan∂lan “Elektrikli el aleti” kavram∂, ak∂m µebekesine baπl∂ elektrikli el aletinize aittir (µebeke baπlant∂ kablolu). ∑lk kullan∂mdan önce zincirli aπaç kesme testeresinin ve koruyucu donan∂mlar∂n kullan∂m∂ hakk∂nda deneyimli bir uzmandan pratik deneyler yard∂m∂ ile bilgi alman∂z tavsiye edilir. ∑lk al∂µt∂rma olarak bir aπaç gövdesinin kesme tezgah∂ veya alt tak∂mda kesilmesinde yarar vard∂r. Sembollerin aç∂klamas∂: Kullanma k∂lavuzuna bak∂n. Yaπmurdan koruyun. Ayarlama ve bak∂m iµlerinden önce veya ak∂m kablosu hasar görmüµ veya kopmuµ ise hemen µebeke fiµini prizden çekin. Elektrikli el aletini kullan∂rken daima koruyucu kulakl∂k ve gözlük kullan∂n. Geri tepme fren sistemi ve serbest dönüµ fren sistemi testere zincirini çok k∂sa bir sürede durudurur. Çal∂µma yeri ■ Çal∂µt∂π∂n∂z yeri temiz ve düzenli tutun. Çal∂µt∂π∂n∂z yer düzensiz ise ve iyi ayd∂nlat∂lmam∂µsa kazalar ortaya ç∂kabilir. ■ Yak∂n∂nda yan∂c∂ s∂v∂lar, gazlar veya tozlar bulunan patlama tehlikesi olan yerlerde aletinizle çal∂µmay∂n. Elektrikli el aletleri, toz veya buharlar∂n tutuµmas∂na neden olabilecek k∂v∂lc∂mlar ç∂kar∂rlar. ■ Elektrikli el aleti ile çal∂µ∂rken çocuklar∂ ve baµkalar∂n∂ uzakta tutun. Dikkatiniz daπ∂lacak olursa aletin kontrolünü kaybedebilirsiniz. ■ Mesleki eπitim görenler hariç, 16 yaµ∂ndan itibaren çocuklar ve gençler yetiµkinlerin denetimi olmadan zincirli aπaç kesme testeresini kullanamaz. Ayn∂ husus zincirli aπaç kesme testeresini kullanmay∂ bilmeyen veya bu konuda az bilgisi olan kiµiler için de geçerlidir. Kullan∂m k∂lavuzu daima el alt∂nda bulunmal∂d∂r. Çok yorgun veya bedensel olarak zay∂f olan kiµiler zincirli aπaç kesme testeresini kullanamaz. Elektrik Güvenliπi ■ Aletin fiµi prize uymal∂d∂r. Fiµi hiçbir zaman deπiµtirmeyin. Koruyucu topraklanm∂µ aletlerle birlikte adaptör fiµ kullanmay∂n. Deπiµtirilmemiµ fiµ ve uygun priz elektrik çarpma tehlikesini azalt∂r. ■ Borular, kalorifer petekleri, ∂s∂t∂c∂lar ve buzdolaplar∂ gibi topraklanm∂µ yüzeylerle bedensel temasa gelmekten kaç∂n∂n. Bedeniniz toprakland∂π∂ anda büyük bir elektrik çarpma tehlikesi ortaya ç∂kar. ■ Aleti yaπmur alt∂nda veya nemli yerlerde b∂rakmay∂n. Suyun elektrikli el aleti içine s∂zmas∂ elektrik çarpma tehlikesini yükseltir. ■ Aleti kablosundan tutarak taµ∂may∂n, kabloyu kullanarak asmay∂n veya kablodan çekerek fiµi ç∂karmay∂n. Kabloyu ∂s∂dan, yaπdan, keskin kenarl∂ cisimlerden veya aletin hareketli parçalar∂ndan uzak tutun. Hasarl∂ veya dolaµm∂µ kablo elektrik çarpma tehlikesini yükseltir. ■ Bir elektrikli el aleti ile aç∂k havada çal∂µ∂rken, mutlaka aç∂k havada kullan∂lmaya müsaadeli uzatma kablosu kullan∂n. Aç∂k havada kullan∂lmaya uygun uzatma kablosunun kullan∂lmas∂ elektrik çarpma tehlikesini azalt∂r. ■ Aletin nemli ortamlarda kullan∂lmas∂ kaç∂n∂lmazsa, alete bir FI hatal∂ ak∂m koruma µalteri baπlanmal∂d∂r. FI hatal∂ ak∂m koruma µalterinin kullan∂m∂ elektrik çarpma tehlikesini azalt∂r. Kiµilerin Güvenliπi ■ Dikkatli olun, ne yapt∂π∂n∂za dikkat edin, elektrikli el aleti ile iµinizi makul bir tempo ve yöntemle yürütün. Yorgunsan∂z, ald∂π∂n∂z haplar∂n, ilaçlar∂n veya alkolün etkisinde iseniz aletinizi kullanmay∂n. Aleti kullan∂rken bir anki dikkatsizlik önemli yaralanmalara neden olabilir. ■ Daima kiµisel koruyucu donan∂m ve koruyucu gözlük kullan∂n. Yapt∂π∂n∂z iµe göre kullanacaπ∂n∂z∂ toz maskesi, kaymayan iµ ayakkab∂lar∂, kask ve kulakl∂k yaralanma tehlikesini azalt∂r. ■ Aleti yanl∂µl∂kla çal∂µt∂rmaktan kaç∂n∂n. Fiµi prize takmadan önce aletin kapal∂ olmas∂na dikkat edin. Aleti taµ∂rken parmaπ∂n∂z µalter üzerinde durursa ve alet aç∂kken fiµi prize sokarsan∂z kazalara neden olabilirsiniz. ■ Aleti çal∂µt∂rmadan önce ayar aletlerini veya anahtarlar∂ aletten ç∂kar∂n. Aletin dönen parçalar∂ içinde bulunabilecek bir yard∂mc∂ alet yaralanmalara neden olabilir. ■ Kendinize çok fazla güvenmeyin. Çal∂µ∂rken duruµunuz güvenli olsun ve dengenizi her zaman saπlay∂n. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz. ■ Uygun iµ elbiseleri giyin. Geniµ giysiler giymeyin ve tak∂ takmay∂n. Saçlar∂n∂z∂, giysileriniz ve eldivenlerinizi aletin hareketli parçalar∂ndan uzak tutun. Bol giysiler, uzun saçlar veya tak∂lar aletin hareketli parçalar∂ taraf∂ndan tutulabilir. ■ Toz emme donan∂m∂ veya toz tutma tertibat∂ kullan∂rken, bunlar∂n baπl∂ olduπundan ve doπru kullan∂l∂π∂ndan emeni olun. Bu donan∂mlar∂n kullan∂lmas∂ tozdan kaynaklanacak tehlikeleri azalt∂r. Elektrikli el aletlerinin özenle kullan∂m∂ ve bak∂m∂ ■ Aleti aµr∂ ölçede zorlamay∂n. Yapt∂π∂n∂z iµe uygun elektrikli el aletleri kullan∂n. Uygun performansl∂ elektrikli el aleti ile, belirlenen çal∂µma alan∂nda daha iyi ve güvenli çal∂µ∂rs∂n∂z. Güvenlik talimat∂ F016 L70 506 - Titel.book Seite 142 Dienstag, 23. Oktober 2007 1:28 13 142 • F016 L70 506 • TMS • 19.10.07Türkçe - 143 ■ Ωalteri bozuk olan elektrikli el aletini kullanmay∂n. Aç∂l∂p kapanamayan bir elektrikli el aleti tehlikelidir ve onar∂lmal∂d∂r. ■ Alette bir ayarlama iµlemine baµlamadan önce, herhangi bir aksesuar∂ deπiµtirirken veya aleti elinizden b∂rak∂rken fiµi prizden çekin. Bu önlem, aletin yanl∂µl∂kla çal∂µmas∂n∂ önler. ■ Kullan∂m d∂µ∂ duran elektrikli el aletlerini çocuklar∂n ulaµamayacaπ∂ bir yerde saklay∂n. Aleti kullanmay∂ bilmeyen veya bu kullan∂m k∂lavuzunu okumayan kiµilerin aletle çal∂µmas∂na izin vermeyin. Deneyimsiz kiµiler taraf∂ndan kullan∂ld∂π∂nda elektrikli el aletleri tehlikelidir. ■ Aletiniziniz bak∂m∂n∂ özenle yap∂n. Aletinizin kusursuz olarak iµlev görmesini engelleyebilecek bir durumun olup olmad∂π∂n∂, hareketli parçalar∂n kusursuz olarak iµlev görüp görmediklerini ve s∂k∂µ∂p s∂k∂µmad∂klar∂n∂, parçalar∂n hasarl∂ olup olmad∂π∂n∂ kontrol edin. Aleti kullanmaya baµlamadan önce hasarl∂ parçalar∂ onart∂n. Birçok iµ kazas∂ aletin kötü bak∂m∂ndan kaynaklan∂r. ■ Kesici uçlar∂ daima keskin ve temiz tutun. Özenle bak∂m∂ yap∂lm∂µ keskin kenarl∂ kesme uçlar∂n∂n malzeme içinde s∂k∂µma tehlikesi daha azd∂r ve daha rahat kullan∂m olanaπ∂ saπlarlar. ■ Elektrikli el aletini, aksesuar∂, uçlar∂ ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullan∂n. Bu s∂rada çal∂µma koµullar∂na ve yapt∂π∂n∂z iµi dikkate al∂n. Elektrikli el aletlerinin kendileri için kullan∂lan alan∂n d∂µ∂nda kullan∂lmas∂ tehlikeli durumlara neden olabilir. Servis ■ Aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koµulu ile onart∂n. Bu sayede aletin güvenliπini sürekli hale getirirsiniz. Zincirli aπaç kesme testereleri için uyar∂lar: ■ Testere çal∂µ∂r durumda iken kendinizi testere zincirinden uzak tutun. Testereyi çal∂µt∂rmadan önce zincirin hiçbir yere temas etmediπinden emin olun. Zincirli aπaç kesme testeresi ile çal∂µ∂rken bir anl∂k dikkatsizlik giysilerinizin veya bir uzvunuzun testere zinciri taraf∂ndan tutulmas∂na yol açabilir. ■ Saπ elinizle zincirli aπaç kesme testeresinin arka tutamaπ∂n∂ ve sol elinizle de ön tutamaπ∂n∂ s∂k∂ca kavray∂n. Zincirli aπaç kesme testeresinin baµka bir biçimde tutulmas∂ yaralanma rizikosunu artt∂racaπ∂ndan uygulanmas∂na müsaade yoktur. ■ Koruyucu gözlük ve koruyucu kulakl∂k kullan∂n. Baµ∂n∂z, elleriniz, bacakla∂n∂z ve ayakla∂n∂z için de koruyucu donan∂m kullanmanan∂z∂ tavsiye ederiz. Uygun koruyucu giysiler yaralanma tehlekisin azalt∂r, etrafa savrulan talaµ parçac∂kla∂n sizi korur, testere zinciri ile tesadüfen temase gelmenizi ölnler. ■ Aπaç üstünde zincirli aπaç kesme testeresini kullanmay∂n. Aπaç üstünde zincirli aπaç kesme testeresinin kullan∂lmas∂ yaralanma tehlikesi yarat∂r. ■ Duruµunuzun daima güvenli olmas∂na dikkat edin ve zincirli aπaç kesme testeresini sadece saπlam, düz ve güvenli bir zeminde kullan∂n. Kaygan ve saπlam olmayan zeminlerde merdiven kulland∂π∂n∂z takdirde dengenizi ve zincirli aπaç kesme testeresinin kontrolünü kaybedebilirsiniz. ■ Gergin bir dal∂ keserken bu dal∂n geriye doπru yaylanacaπ∂n∂ göz önünde bulundurun. Ahµap elyaflar∂ndaki gerginlik kuvveti aç∂πa ç∂karsa gerilmiµ bulunan dal kullan∂c∂ya rastlayabilir ve/veya zincirli aπaç kesme testeresi kontrolden ç∂kabilir. ■ Fundalar∂ ve fidanlar∂ keserken özellikle dikkatli olun. ∑nce malzeme testere zinciri taraf∂ndan kavran∂p size çarpabilir veya dengenizi bozabilir. ■ Zincirli aπaç kesme testeresini zincir hareketsiz dururken ön taraftaki tutamaπ∂ndan tutarak ve k∂lavuz ray arka taraf∂ gösterir durumda iken taµ∂y∂n. Testereyi taµ∂r veya saklarken daima koruyucu kapaπ∂n∂ kapat∂n. Zincirli aπaç kesme testeresi ile dikkatli çal∂µmak dönen zincire yanl∂µl∂kla temas edilme tehlikesini azalt∂r. ■ Yaπlama, zincir germe ve aksesuar deπiµtirme konusundaki talimat hükümlerine uyun. Usulüne uygun olarak gerilmeyen zincir kopabilir veya geri tepme tehlikesi ortaya ç∂karabilir. ■ Tutamaklar∂ kuru, temiz ve yaπs∂z tutun. Yaπl∂ tutamaklar kayabilir ve aletin kontrolünü kaybedebilirsiniz. ■ Bu testere ile sadece ahµap malzemeyi kesin. Zincirli aπaç kesme testeresini sadece kendisi için öngörülen iµlerde kullan∂n – Örnek: Zincirli aπaç kesme testeresini plastikleri, duvarlar∂ veya ahµap olmayan yap∂ malzemelerini kesmek için kullanmay∂n. Zincirli aπaç kesme testeresinin usulüne ayk∂r∂ kullan∂m∂ tehlikeli durumlar∂n ortaya ç∂kmas∂na neden olabilir. Geri tepme nedenleri ve geri tepmeyi önleme yöntemleri: – K∂lavuz ray bir nesneye temas eder, ahµap malzeme eπilir veya testere zinciri kesilen yerde s∂k∂µ∂rsa geri tepme ortaya ç∂kar. – K∂lavuz ray∂n ucu bir nesneye temas edecek olursa baz∂ durumlarda arkaya doπru beklenmedik bir tepki meydana gelebilir, k∂lavuz ray yukar∂ya ve kullan∂c∂ya doπru hareket edebilir. – Testere zinciri k∂lavuz ray∂n üst kenar∂ndan s∂k∂µacak olursa ray kullan∂c∂ya doπru geri tepebilir. – Bu reaksiyonlardan her biri testerenin kontrolünü kaybetmenize ve aπ∂r biçimde yaralanman∂za neden olabilir. Bu nedenle sadece zincirli aπaç kesme testereleri içindeki koruyucu donan∂ma güvenmeyin. Zincirli aπaç kesme testeresinin kullan∂c∂s∂ olarak kaza ve yaralanmalara karµ∂ çeµitli önlemler alman∂z gerekir. Geri tepme olay∂ elektrikli el aletinin yanl∂µ veya hatal∂ kullan∂m∂ndan kaynaklan∂r. Bu tehlike aµaπ∂da belirtilen önlemlerin al∂nmas∂ ile önlenebilir: ■ Baµparmaπ∂n∂z ve diπer parmaklar∂n∂z tutamaπ∂ kavrayacak biçimde testereyi iki elinizle s∂k∂ca tutun. Bedeninizi ve kollar∂n∂z∂ muhtemel geri tepme kuvvetleri karµ∂layabilecek bir konuma getirin. Uygun önlemler al∂nd∂π∂ takdirde kullan∂c∂ geri tepme kuvvetlerini karµ∂layabilir. Zincirli aπaç kesme testeresini hiçbir zaman serbest b∂rakmay∂n. ■ Kesme iµlemi yaparken bedeniniz anormal bir durumda olmas∂n ve omzunuzdan yüksekte kesme yapmay∂n. Bu sayede k∂lavuz ray∂n ucu ile temas∂ önlersiniz ve beklenmedik durumlarda testereyi daha kontrollü tutabilirsiniz. ■ Daima üretici taraf∂ndan öngörülen yedek ray∂ ve testere zincirlerini kullan∂n. Yanl∂µ yedek raylar ve zincirler kopabilir veya geri tepme kuvvetinin oluµmas∂na neden olabilir. ■ Üreticinin testere zincirini bileme ve bak∂m∂ konusundaki talimat∂na uyun. Çok düµük ayarlanan derinlik s∂n∂rlay∂c∂lar geri tepme olas∂l∂π∂n∂ art∂r∂r. F016 L70 506 - Titel.book Seite 143 Dienstag, 23. Oktober 2007 1:28 13 143 • F016 L70 506 • TMS • 19.10.07Türkçe - 144 Bu alet; aπaçlar∂n, kök ve gövdelerin, dallar∂n, ahµap kalas ve dilmelerin, tahtalar∂n, kontratablalar∂n ve benzerlerinin kesilmesi için geliµtirilmiµ olup, ahµap elyaf∂ yönünde veya ona dik olarak kesme iµlerinde de kullan∂labilir. Bu alet mineralli malzemelerin kesilmesine uygun deπildir. Bu el kitab∂, zincirli aπaç kesme testerenizin doπru montaj∂ ve güvenli kullan∂m∂na iliµkin aç∂klama ve talimat∂ içermektedir. Bu talimat ve aç∂klamalara uyman∂z sizin için çok önemlidir. Aletin bütün parçalar∂n∂ ambalaj∂ndan dikkatli bir biçimde ç∂kar∂n ve eksik olup olmad∂klar∂n∂ kontrol edin: – Zincirli aπaç kesme testeresi – Kapak/muhafaza – Testere zinciri – Pala – Zincir koruyucu muhafaza – Testere zinciri yaπ∂ (80 ml) – Kullanma k∂lavuzu Eπer parçalar eksik veya hasarl∂ ise lütfen yetkili sat∂c∂n∂za baµvurun. 1 Arka tutamak 2 Açma/kapama µalteri 3 Kapama emniyeti 4 Yaπ haznesi kapaπ∂ 5 Zincir freni (el koruma tertibat∂) 6 “Zincir freni serbest” iµareti 7 Ön tutamak 8 Yönlendirme y∂ld∂z∂ 9 Zincir koruyucu muhafaza 10 Testere zinciri 11 Pala 12 Çengelli dayamak 13 Zincir germe rondelas∂, k∂rm∂z∂ 14 Gerici tutamak 15 Kapak 16 Zincir germe t∂rnaπ∂ 17 Tespit pimi 18 Pala k∂lavuz mesnedi 19 Yaπ memesi 20 Dönme ve kesme yönü sembolü 21 Zincir çark∂ 22 Zincir tutma pimi 23 Ωebeke fiµi** 24 Seri numaras∂ **Ülkelere özgü Kullan∂m k∂lavuzunda tan∂mlanan ve µekilleri gösterilen akesuar∂n mutlaka teslimat kapsam∂nda bulunmas∂ gerekmez! Teknik veriler Zincirli aπaç kesme testeresi AKE 30-19 S AKE 35-19 S AKE 40-19 S Sipariµ no. 3 600 H36 D.. 3 600 H36 E.. 3 600 H36 F.. Zincirin yard∂mc∂ anahtar kullanmadan tak∂lmas∂ (SDS) ● ● ● Giriµ gücü [W] 1900 1900 1900 Testere zinciri h∂z∂ (boµta çal∂µ∂rken) [m/s] 12 12 12 Pala boyu [cm] 30 35 40 Yönlendirme y∂ld∂z∂ – ● ● Geri tepme freni ● ● ● Yol alma freni ● ● ● Testere zinciri tipi 3/8" - 90 3/8" - 90 3/8" - 90 Zincir halka (bakla) kal∂nl∂π∂ [mm] 1,1 (0,043") 1,1 (0,043") 1,1 (0,043") Zincir halkas∂ say∂s∂ 45 52 57 Yaπ haznesi dolum kapasitesi [ml] 200 200 200 Otomatik zincir yaπlama ● ● ● Çengelli dayamak ● ● ● Aπ∂rl∂π∂; µebeke kablosuz, yak. ** [kg] 4,2 4,3 4,4 Koruma s∂n∂f∂ / II / II / II **Ray ve zincirle ölçülmüµtür Aç∂klama: Lütfen aletinizin tip etiketi üzerindeki ürün koduna dikkat edin, tek tek aletlerin ticari kodlar∂ deπiµik olabilir. Alet aç∂ld∂π∂nda k∂sa süreli gerilim düµmeleri meydana gelebilir. Elveriµsiz µebeke koµullar∂nda baµka aletlerin performanslar∂ etkilenebilir. 0.25 Ohm’dan küçük µebeke empedanslar∂nda herhangi bir ar∂za beklenmemelidir. Usulüne uygun kullan∂m Giriµ Teslimat kapsam∂ Aletin elemanlar∂

F016 L70 506 - Titel.book Seite 144 Dienstag, 23. Oktober 2007 1:28 13 144 • F016 L70 506 • TMS • 19.10.07Türkçe - 145 Elektrik emniyeti Güvenligi art∂rmak için aletiniz koruyucu izolasyonla donat∂lm∂µ olup topraklama gerektirmez. ∑µletim gerilimi 230 V AC, 50 Hz'dir (AB üyesi olmayan ülkeler için alet tipine göre 220 V, 240 V). Sadece müsaade edilen uygun uzatma kablosu kullan∂n. Bu aletle sadece H07 RN-F veya IEC (60245 IEC 66) tipi uzatma kablolar∂ kullan∂labilir. Aletinizle çal∂µmak için uzatma kablosu kullan∂yorsan∂z, sadece aµaπ∂da belirtilen iletken kesitli kablolar∂ kullanmal∂s∂n∂z: – 1,0 mm

: maksimum uzunluk 100 m Güvenliπi art∂rmak için maksimum 30 mA’lik hatal∂ ak∂m FI µalterinin (RCD) kullan∂lmas∂n∂ öneririz. Bu FI µalter her kullan∂mdan önce kontrol edilmelidir. GB’de sat∂lmayan ürünler için aç∂klama: D∑KKAT: Kendi güvenliπiniz için, aletinize tak∂l∂ bulunan fiµin 23 uzatma kablosu 25 ile µekilde görüldüπü gibi baπlanmas∂ gereklidir. Uzatma kablosunun kuplaj∂ püskürme suyuna karµ∂ korunmal∂ olmal∂, lastikten veya lastik kaplamadan yap∂lm∂µ olmal∂d∂r. Uzatma kablosu bir gerginlik giderme tertibat∂ ile birlikte kullan∂lmal∂d∂r. Baπlant∂ kablosu hasar aç∂s∂ndan düzenli olarak kontrol edilmeli ve sadece iyi durumda iken kullan∂lmal∂d∂r. Baπlant∂ kablosu hasar gördüπünde sadece yetkili bir Bosch servisinde onar∂lmal∂d∂r. Zincirli aπaç kesme testeresini tam ve eksiksiz olarak monte ettikten sonra ak∂m µebekesine baπlay∂n. ■ Zincirli aπaç kesme testeresini kullan∂rken her zaman koruyucu eldiven giyin. Palan∂n ve testere zincirinin tak∂lmas∂ (montaj∂)

1. Bütün parçalar∂ dikkatli biçimde ambalâj∂ndan

2. Zincir germe rondelas∂ 13 ve kapak 15 üzerindeki

iki oku birbirine uygun hale getirin.

3. Testere zincirini düz bir yüzeye yerleµtirin.

Sadece tahrik eleman∂ kal∂nl∂π∂ (oluk geniµliπi) 1,1 mm olan testere zincirleri kullan∂labilir.

4. Zincirli aπaç kesme testeresini 10 palan∂n 11

döner oluπuna yat∂r∂n. Dönme yönünün doπru olmas∂na dikkat edin. Zinciri dönme yönü sembolü 20 ile karµ∂laµt∂r∂n. Zincir germe t∂rnaπ∂n∂n 16 d∂µar∂y∂ gösterdiπinden emin olun.

5. Zincir halkalar∂n∂ zincir çark∂na 21 tak∂n ve

palay∂ 11 öyle yerleµtirin ki, tespit pimi 17 önünde ve arkas∂nda bulunan pala k∂lavuz mesnetleri 18 palan∂n 11 uzunlamas∂na deliπini tam olarak kavras∂n.

6. Bütün parçalar∂n yerlerine kusursuz biçimde

yerleµtirildiπini ve zincirli palan∂n kusursuz konumda olduπunu kontrol edin. Güvenliπiniz ∑çin Dikkat! Kablo koptuπunda, hasar gördügünde veya sar∂ld∂π∂nda onar∂m ve temizlik iµlemlerine baµlamadan önce zincirli aπaç kesme testeresini kapat∂n ve fiµi prizden. Dikkat! Yaralanma tehlikesi! Dönmekte olan testere zincirine dokunmay∂n. Zincirli aπaç kesme testeresini hiçbir zaman baµkalar∂n∂n, çocuklar∂n veya hayvanlar∂n yak∂n∂nda kullanmay∂n. Yine ayn∂ µekilde testereyi alkollü iken, uyuµturucu ve uyku veren ilaçlar içtikten sonra kullanmay∂n. Montaj/testere zincirinin gerilmesi

7. Kapaπ∂ tam ve hassas olarak yerine oturtun ve

zincir tutma piminin 22 kapak 15 üzerinde kendisi için öngörülen k∂lavuz oluπa oturmas∂na dikkat edin.

8. Muhafazay∂ 15 gerici tutamakla 14 hafifçe s∂k∂n.

Testere zinciri henüz tam olarak gerilmemiµtir. Testere zincirinin gerilmesi “Testere zincirinin gerilmesi” bölümündeki 1 – 7 noktalar∂nda ayr∂nt∂l∂ biçimde aç∂klanmaktad∂r. Testere zincirinin gerilmesi Testere zinciri gerginliπini, iµe baµlamadan önce, ilk kesme iµleminden sonra ve düzenli olarak her 10 dakikada bir kontrol edin. Özellikle yeni testere zinciri kullan∂yorsan∂z yüksek genleµmeyi dikkate al∂n. Testere zincirinin kullan∂m ömrü esas olarak yeterli yaπlamaya ve doπru gerginliπe baπl∂d∂r. Aµ∂r∂ derecede ∂s∂nm∂µ testere zincirlerini germeyin, çünkü soπuduktan sonra kendini çeker ve pala üzerinde aµ∂r∂ ölçüde gergin durur.

1. Testere zincirini düz bir yüzeye yerleµtirin.

2. Pala konumunu gevµetmek üzere gerici

tutamaπ∂n∂ 14 saat hareket yönünün tersinde yak. 1 – 3 tur att∂rmak suretiyle çevirin.

3. Zincir halkalar∂n∂n (baklalar∂n∂n) palan∂n k∂lavuz

oluklar∂ 11 ve zincir çark∂n∂n 21 üzerine tam ve kusursuz biçimde oturup oturmad∂klar∂n∂ kontrol edin.

4. K∂rm∂z∂ zincir germe halkas∂n∂ 13 doπru zincir

gerginliπi elde edilinceye kadar ve istenen konumda kavrama yap∂ncaya kadar saat hareket yönünde çevirin. Kavrama (kilitlenme) mekanizmas∂ zincirin gevµemesini önler. Zincir germe halkas∂ 13 zor dönüyorsa, gerici tutamaπ∂ 14 saat hareket yönünün tersinde biraz daha çevirin. Zincir germe halkas∂ 13 ayarland∂ktan sonra gerici tutamak 14 birlikte dönmelidir.

5. Eπer orta k∂sm∂ndan yaklaµ∂k olarak 3–4 mm

kald∂r∂labiliyorsa, testere zinciri 10 doπru olarak gerilmiµ demektir. Bu iµlemi testere zincirini tek elle aletin kendi aπ∂rl∂π∂na karµ∂ yukar∂ çekerek yap∂n.

6. Eπer testere zinciri 10 aµ∂r∂ ölçüde gerginse,

zincir germe halkas∂n∂ 13 saat hareket yönünün tersine doπru çevirerek gevµetin.

7. Testere zinciri 10 optimal olarak gerildikten sonra

palay∂ 11 gerici tutamaπ∂ 14 saπa çevirmek suretiyle s∂k∂n. Bunu yaparken herhangi bir yard∂mc∂ alet kullanmay∂n. Önemli: Zincirli aπaç kesme testeresi yaπ∂ dolu olarak teslim edilmez. Bu nedenle testereyi kullanmadan önce yaπ doldurman∂z önemlidir. Testere zincirinin yaπs∂z olarak veya minimum iµaretinin alt∂nda yaπla kullanma zincirde hasara neden olabilir.

F016 L70 506 - Titel.book Seite 146 Dienstag, 23. Oktober 2007 1:28 13146 • F016 L70 506 • TMS • 19.10.07Türkçe - 147 Zincirin kullan∂m ömrü ve kesme performans∂ optimal yaπlamaya baπl∂d∂r. Bu nedenle çal∂µma s∂ras∂nda testere zinciri yaπ memesi 19 üzerinden otomatik olarak yaπlan∂r. Yaπ haznesinin (tank∂n∂n) doldurulmas∂: – Zincirli aπaç kesme testeresini yaπ haznesi kapaπ∂ 4 yukar∂ gelecek biçimde uygun bir yere koyun. – Bir bez yard∂m∂ ile yaπ haznesi kapaπ∂ 4 çevresini temizleyin ve kapaπ∂ aç∂n. – Doldurma iµlemi için filtre eleman∂n∂ ç∂karmay∂n. – Yaπ tank∂n∂ (haznesini) biyolojik olarak çözünebilir Bosch testere zinciri yaπ∂ ile doldurun. – Yaπ doldurma iµlemi s∂ras∂nda yaπ haznesi içine pislik kaçmamas∂na dikkat edin. Yaπ haznesi kapaπ∂n∂ 4 tekrar tak∂n ve s∂k∂n. Önemli: Yaπ tank∂ ile çevre aras∂nda hava deπiµimini saπlayan süzgeç ile yaπ tank∂ kapaπ∂ aras∂nda dört küçük dengeleme kanal∂ vard∂r. Çal∂µmaya baπl∂ olarak bu kanallardan az miktarda yaπ d∂µ∂r∂ s∂zar. Testerenin daima yatay olarak elden b∂rak∂lmas∂na dikkat edin (Yaπ tank∂ kapaπ∂ 4 yukar∂ doπru). Zincirli aπaç kesme testeresinde herhangi bir hasara neden olmamak için özellikle önerilen biyolojik olarak çözünebilir yaπ kullan∂n. Hiçbir zaman tekrar kazan∂lm∂µ veya eski yaπ kullanmay∂n. Müsaade edilmeyen yaπlar∂n kullan∂lmas∂ durumunda garanti hükmü ortadan kalkar. Sebeke gerilimine dikkat edin! Ak∂m kaynaπ∂n∂n gerilimi, aletin tip etiketi üzerindeki verilere uygun olmal∂d∂r. Etiketi üzerinde 230 V yazan aletler 220 V ile de çal∂µt∂r∂labilir. Açma/kapama Testereyi “Zincirli aπaç kesme testeresi ile çal∂µma” bölümünde aç∂kland∂π∂ gibi tutun. Aleti çal∂µt∂rmak için kapama emniyetine 3 bas∂n, daha sonra açma/kapama µalterine 2 sonuna kadar bas∂n ve bu konumda tutun. Ωimdi art∂k kapama emniyetini 3 b∂rakabilirsiniz. Aleti kapatmak için açma/kapama µalterini 2 b∂rak∂n. Kesme iµleminden sonra testere zincirini ön taraftaki el muhafazas∂n∂ kullanarak (geri tepme freninin aktifleµtirilmesi) durdurmay∂n. Zincirli aπaç kesme testeresi iki koruyucu donan∂mla donat∂lm∂µt∂r: Açma/kapama µalteri 2 b∂rak∂l∂nca serbest dönüµ freni zinciri frenler. Zincir freni, aletin geri tepmesi durumunda ön el koruma tertibat∂ 5 ile tetiklenen bir koruma sistemidir. Zincir k∂sa süre içinde durur. Zaman zaman iµlev testi yap∂n. Ön el koruma parças∂n∂ 5, k∂rm∂z∂ nokta 28 iµaretin 6 alt∂nda görünür olacak biçimde olacak öne itin (Pozisyon ➋) zincirli aπaç kesme testeresini k∂sa süre aç∂n. Zincir hareket etmemelidir. Geri tepme frenini tekrar devre d∂µ∂na ç∂karmak için ön el koruma parças∂n∂ 5, iµaret 6 alt∂ndaki k∂rm∂z∂ nokta 28 görünmeyecek biçimde geri çekin (Pozisyon ➊). (Ωekil ’ye bak∂n∂z) Kesme iµleminden önce Aleti çal∂µt∂rmadan önce ve kesme iµlemi s∂ras∂nda aµaπ∂daki kontrolleri düzenli olarak yap∂n: – Testere zinciri güvenli iµlev görecek bir durumda bulunuyor mu? – Yaπ haznesi dolu mu? Yaπ seviyesi göstergesini 26 aleti çal∂µt∂rmadan önce ve çal∂µma s∂ras∂nda düzenli olarak kontrol edin. Eπer yaπ seviyesi dikiz cam∂n∂n alt∂ndaki minimum seviyenin alt∂na düµerse, yaπ ilave edin. Çal∂µmaya verilen aralara ve iµin yoπunluπuna baπl∂ olarak, bir defal∂k dolum yaklaµ∂k 15 dakika yeterli olur. – Zincir doπru olarak gerilmiµ ve keskin mi? Zincir gerginliπini çal∂µma s∂ras∂nda her 10 dakika bir kontrol edin. Özellikle yeni zincir takm∂µsan∂z yüksek genleµmeyi hesaba kat∂n. Testere zincirinin durumu kesme performans∂n∂ önemli ölçüde etkiler. Sadece keskin zincirler aleti aµ∂r∂ zorlamadan korur. – Zincir freni iµlev görüyor mu? – Gerekli koruyucu donan∂m∂ kullan∂n? Koruyucu gözlük ve kulakl∂k kullan∂n. Baµ, eller, bacaklar ve ayaklar için de koruyucu donan∂m kullanman∂z tavsiye olunur. Uygun koruyucu iµ giysileri kullan∂c∂y∂ çevreye savrulan parçac∂klardan ve yanl∂µl∂kla testere zincirine temas edilme tehlikesini azalt∂r. Çal∂µt∂rma Geri tepme freni/yol alma freni Zincirli aπaç kesme testeresi ile çal∂µma

F016 L70 506 - Titel.book Seite 147 Dienstag, 23. Oktober 2007 1:28 13 147 • F016 L70 506 • TMS • 19.10.07Türkçe - 148 Kesme iµleminde geri tepme Kesme iµlemi s∂ras∂ndaki geri tepmeden; dönmekte olan testere zincirinin aniden yukar∂ ve geri tepmesi anlaµ∂l∂r. Bu olay; pala ucunun kesilen malzemeye temas etmesi veya zincirin s∂k∂µmas∂ durumlar∂nda ortaya ç∂kar. Eπer kesme s∂ras∂nda geri tepmeler oluµursa, alet önceden kestirilemeyen tür ve biçimde reaksiyon gösterir ve bu da kullan∂c∂da ya da çevredeki kiµilerde aπ∂r yaralanmalara neden olabilir. Yan kesmeler, eπik kesmeler ve uzunlamas∂na kesmelerde özellikle dikkatli olunmal∂d∂r. Çünkü bu kesme iµlemlerinde çengelli dayamak 12 kullan∂lamaz. Kesme iµlemi s∂ras∂nda geri tepmelerden kaç∂nman∂n yollar∂: – Zincirli aπaç kesme testeresini mümkün olduπu kadar yüzeysel biçimde yerleµtirin. – Hiçbir zaman gevµek, geniµlemiµ veya normalden fazla aµ∂nm∂µ testere zinciri ile çal∂µmay∂n. – Testere zincirini öngörüldüπü gibi bileyin. – Asla omuz yüksekliπinden daha yüksekte çal∂µmay∂n. – Hiçbir zaman palan∂n ucu ile kesme yapmay∂n. – Zincirli aπaç kesme testeresini daima iki elinizle s∂k∂ biçimde tutun. – Daima geri tepme olas∂l∂π∂n∂ az olan Bosch Zincirli Aπaç Kesme Testeresi kullan∂n. – Kancal∂ dayamaπ∂ 12 bir kald∂raç gibi kullan∂n. – Doπru zincir gerginliπine dikkat edin. Çal∂µ∂rken uyulmas∂ gereken genel hususlar Zincirli aπaç kesme testeresini daima iki elinizle s∂k∂ca tutun, sol elinizle ön tutamaπ∂, saπ elinizle de daima arka tutamaπ∂ kavray∂n. Tutamaklar∂ baµparmaπ∂n∂z ve diπer parmaklar∂n∂zla iyice kavray∂n. Hiçbir zaman tek elinizle kesme yapmay∂n. Ak∂m kablosunu daima aletin arkas∂nda tutun ve zincir ile iµ parças∂ndan uzak tutun; kabloyu öyle konumland∂r∂n ki dallar taraf∂ndan tutulmas∂n. Zincirli aπaç kesme testeresini daima güvenli duruµ pozisyonunda çal∂µt∂r∂n. Testereyi bedeninizden biraz saπda tutun. Kesilecek tahtaya temas etmeden önce zincir tam h∂z∂n∂ alm∂µ olmal∂d∂r. Bu s∂rada çengelli dayamaπ∂ 12 testere zincirini tahtaya sabitlemek için kullan∂n. Kesme iµlemi s∂ras∂nda çengelli dayamaπ∂ bir kald∂raç gibi kullan∂n. Kal∂n dal veya gövdeleri keserken çengelli dayamaπ∂ daha düµük seviyeye yerleµtirin. Bunu yapmak için zincirli aπaç kesme testeresini, çengelli dayamaπ∂ ç∂karmak ve yeniden daha düµük seviyede yerleµtirmek için, geri çekin. Bu s∂rada testereyi kesme hatt∂ndan d∂µar∂ ç∂karmay∂n. Kesme iµlemi s∂ras∂nda testere zincirine fazla bast∂rmay∂n; çengelli dayamak 12 yard∂m∂ ile hafif bir kald∂raç kuvveti oluµturacak biçimde çal∂µ∂n. Zincirli aπaç kesme testeresini hiçbir zaman gergin kollarla kullanmay∂n. Eriµilmesi zor olan yerlerde kesme yapmay∂ denemeyin veya bir merdivene ç∂karak çal∂µmay∂n. Asla omuz yüksekliπinden daha yüksekte kesme yapmay∂n. En iyi kesme sonucu, zincir h∂z∂ aµ∂r∂ zorlanma nedeniyle düµmediπi durumlarda gerçekleµir. Kesme iµleminin sonuna dikkat edin. Testere ilgili malzemeyi kestikten sonra aniden aπ∂rl∂k deπiµmesi olur. Bu durum bacaklar ve ayaklar için kaza tehlikesi oluµturur. Testereyi daima zincir döner halde iken kesme hatt∂ndan d∂µar∂ ç∂kar∂n. Gövdelerin kesilmesi Aµaπ∂daki güvenlik hükümlerine uyun: Gövdeyi µekilde görüldüπü gibi yat∂r∂n ve alt∂n∂ öyle besleyin ki, testere zinciri s∂k∂µ∂p, kesme iµlemi kesilmesin. Küçük tahta parçalar∂n∂ kesmeden önce doπrultun ve uygun bir düzenekle s∂k∂n. Sadece ahµap nesneleri kesin. Taµ ve çivi gibi nesnelerle temastan kaç∂n∂n, çünkü bunlar etrafa büyük bir h∂zla s∂çrar, testere zincirine hasar verir veya kullan∂c∂ ile yak∂n∂ndaki kiµilerin aπ∂r biçimde yaralanmas∂na neden olabilir. Çal∂µ∂r haldeki testere ile tel çitlere veya zemine temas etmeyin. Bu alet ince dallar∂n kesilmesine uygun deπildir. Uzunlamas∂na kesme iµlemlerinde özellikle dikkatli olun, çünkü bu kesme iµlerinde çengelli dayamak 12 kullan∂lamaz. Kesme s∂ras∂ndaki geri tepmelerden sak∂nmak üzere testereyi dar aç∂larda yönlendirin. Eπimli yerlerdeki kesme iµlerinde, gövdeleri üst veya yan taraftan kesin veya yatar durumdaki malzemeyi kesin. Savrulma tehlikesi nedeniyle aπaç kal∂nt∂lar∂na, dallara, köklere ve benzerlerine dikkat edin. Gergin durumdaki malzemenin kesilmesi Gerilim alt∂nda bulanan tahta, dal veya aπaçlar kesilirken büyük bir kaza rizikosu vard∂r. Bu konuda azami dikkati gösterin. Bu gibi iµler sadece eπitim görmüµ uzman kiµiler taraf∂ndan yap∂lmal∂d∂r. Kestiπiniz aπac∂n (tahtan∂n) iki taraf∂ da oturuyorsa, önce yukar∂dan (Y) çap∂n∂n dörtte birine kadar kesin ve daha sonra alt taraftan (Z) ve ayn∂ yerden geri kalan k∂sm∂ kesin; bu sayede testerenin savrulmas∂n∂ ve s∂k∂µmas∂n∂ önlersiniz. Bu s∂rada testere zincirinin zeminle temasa gelmemesine azami dikkati gösterin. Kestiπiniz parçan∂n sadece bir taraf∂ oturuyorsa, önce aµaπ∂dan (Y) yurad∂ doπru çap∂n∂n dörtte birine kada kesin, daha sonra ayn∂ yerden yukar∂dan (Z) geri kalan k∂sm∂ kesin, bu sayede testerenin savrulmas∂n∂ ve s∂k∂µmas∂n∂ önlersiniz.

F016 L70 506 - Titel.book Seite 148 Dienstag, 23. Oktober 2007 1:28 13 148 • F016 L70 506 • TMS • 19.10.07Türkçe - 149 Aπaçlar∂n kesilmesi Düµen dallardan korunmak için daima kask kullan∂n. Bu zincirli aπaç kesme testeresi ile sadece gövde çaplar∂ paladan daha küçük olan aπaçlar kesilebilir. ➊ Çal∂µt∂π∂n∂z alan∂ emniyete al∂n. Aπac∂n devrileceπi bölgede baµkalar∂n∂n veya hayvanlar∂n bulunmad∂π∂ndan emin olun. S∂k∂µm∂µ bir testereyi motoru çal∂µt∂rmak suretiyle kurtarmay∂ asla denemeyin. Testere zincirini kurtarmak için uygun bir tahta kama kullan∂n. ∑ki veya daha fazla kiµi taraf∂ndan ayn∂ anda kesme veya budama yap∂l∂yorsa, bu kiµiler aras∂ndaki uzakl∂k en az∂ndan kesilen aπac∂n yüksekliπinin iki kat∂ kadar olmal∂d∂r. Aπaçlar kesilirken baµkalar∂n∂n tehlikeye düµmemesine, ak∂m ileten kablolarla temasa gelinmemesine veya maddi bir hasara yol aç∂lmamas∂na dikkat edilmelidir. Eπer bir aπaç gerilim ileten kablo ile temasa gelecek olursa hiç zaman geçirmeden mahalli ak∂m ikmal µirketine bilgi verilmelidir. Eπimli arazide kesme yaparken kullan∂c∂ testereyi aπac∂n daha yüksek bir yerinde tutmal∂d∂r, çünkü aπaç devrildiπinde büyük bir olas∂l∂kla aµaπ∂ doπru yuvarlan∂r veya kayar. ➋ Aπac∂ kesmeye baµlamadan önce düµme yönü planlanmal∂ ve gerekirse bu yol temizlenmelidir. Bu düµme yolu, aπac∂n beklenen düµme hatt∂ndan arkaya doπru aç∂lmal∂d∂r. ➌ Aπac∂n devrilmem yönünü tahmin edebilmek için, kesme iµleminden önce aπac∂n doπal eπimi, büyük dallar∂n durumu ve rüzgar∂n yönü dikkate al∂nmal∂d∂r. Kir, taµ, gevµemiµ kabuk, çivi, kanca ve teller aπaçtan ç∂kar∂lmal∂d∂r. Ayna (k∂lavuz yar∂k) aç∂lmas∂: Aπac∂n devrilme yönünde aπaç gövdesi kal∂nl∂π∂n∂n 1/3’ü derinliπinde dik aç∂l∂ (X – W) bir ayna aç∂n. Önce alttaki yatay kesme iµini yap∂n. Bu yolla testere zincirinin veya ikinci aynay∂ açarken k∂lavuz ray∂n s∂k∂µmas∂n∂ önlersiniz. Kesim yerinin belirlenmesi: Kesim yeri (Y) aynan∂n yatay k∂sm∂ndan en az∂ndan 50 mm yüksekte olmal∂d∂r. Kesme iµlemini yatay ayna kesim k∂sm∂na paralel olarak gerçekleµtirin. Kesme iµlemini, tutucu iµlev görebilecek bir k∂s∂m kalacak biçimde yap∂n. Bu b∂rak∂lan k∂s∂m aπac∂n dönmesini ve yanl∂µ yöne devrilmesini önler. B∂rakt∂π∂n∂z bu tutucu k∂sm∂ bütünüyle kesmeyin. B∂rak∂lan bu tutucu k∂sm∂n kesilmesine baµlanmas∂yla birlikte aπaç da devrilmeye baµlar. Eπer aπaç istenen yöne devrilmeme eπilimi gösterir, geri doπru eπilir ve testere zinciri s∂k∂µ∂rsa, kesme iµine ara verin ve kesme yerini açarak aπac∂n istenen yöne devrilmesini saπlamak amac∂yla aπaç, plastik veya alüminyumdan yap∂lma bir kama kullan∂n. Aπaç devrilmeye baµlay∂nca zincirli aπaç kesme testeresini kesme yerinden ç∂kar∂n, kapat∂n, elinizden b∂rak∂n ve aπac∂n devrilme yönü olarak planlanan tehlikeli bölgeden uzaklaµ∂n. Düµen dallara dikkat edin ve acele edip düµmeyin. Yatay kesimin içine kaman∂n (Z) çak∂lmas∂ suretiyle aπac∂n devrilmesi saπlanabilir. Aπaç devrilmeye baµlad∂π∂nda aµaπ∂ düµen dal ve parçac∂klara karµ∂ dikkatli olun. Dallar∂n kesilmesi Bu kavramdan kesilmiµ aπaçlar∂n dallar∂n∂n kesilmesi anlaµ∂l∂r. Büyük, aµaπ∂ doπru uzanan ve aπac∂n gövdesini destekleyen dallar∂ önce b∂rak∂n. Küçük dallar∂ µekilde gösterildiπi gibi kesin. Testerenin s∂k∂µmas∂n∂ önlemek için gergin duran dallar∂ yukar∂dan aµaπ∂ doπru kesin. Aπaç gövdesinin kesilmesi Bu kavramdan, kesilmiµ aπaç gövdelerinin enine kesilerek parçalara ayr∂lmas∂ anlaµ∂l∂r. Duruµunuzun güvenli olmas∂na ve beden aπ∂rl∂π∂n∂z∂n her iki ayaπ∂n∂za eµit biçimde daπ∂lmas∂na dikkat edin. Eπer mümkünse aπac∂n gövdesini dallar, latalar veya kamalarla destekleyin. Rahat kesme yapabilmek için basit talimat hükümlerine uyun. Aπaç gövdesinin bütün aπ∂rl∂π∂ µekilde görüldüπü gibi eµit olarak yere daπ∂lm∂µsa, yukar∂ndan aµaπ∂ doπru kesebilirsiniz. Aπac∂n gövdesi µekilde görüldüπü gibi bir ucu üzerine oturuyorsa önce gövde çap∂n∂n 1/3'ü kadar aµaπ∂dan kesin sonra geri kalan∂ yukar∂dan aµaπ∂ doπru kesin. Aπaç gövdesi iki ucu üzerine oturuyorsa gövde çap∂n∂n 1/3'ü kadar yukar∂dan kesin sonra geri kalan 2/3'lük k∂sm∂ alttan kesin. Ωekilde görüldüπü gibi meyilli arazide kesme yaparken daima gövdenin üst taraf∂nda durun. Kesimin tamamlanma an∂nda testerenin kontrolünüzden ç∂kmamas∂na dikkat edin ve zincirli aπaç kesme testeresinin tutamaklar∂ndan iyice kavrayarak bast∂rma kuvvetini azalt∂n. Bu s∂rada testere zincirinin yere temas etmemesine dikkat edin. Kesme iµi tamamland∂ktan sonra testeriyi baµka yere götürmeden önce testere zincirinin tam olarak durmas∂n∂ bekleyin. Bir aπaçtan diπerine geçerken daima zincirli aπaç kesme testeresinin motorunu durdurun. Bütün bak∂m iµlerinden önce µebeke fiµini prizden çekin. Uyar∂: Aleti uzun süre ve güvenli biçimde kullanabilmek için aµaπ∂daki iµlemleri düzenli olarak yap∂n. Testere zincirini, gevµeklik, hasar ve aµ∂nma aç∂lar∂ndan kusursuz biçimde bulunup bulunmad∂π∂n∂ düzenli olarak kontrol edin. Ayr∂ca parçalar∂n gevµemiµ olup olmad∂klar∂n∂ ve hasar görüp görmediklerini de kontrol edin.

F016 L70 506 - Titel.book Seite 149 Dienstag, 23. Oktober 2007 1:28 13 149 • F016 L70 506 • TMS • 19.10.07Türkçe - 150 Testere zincirini sökerken, zincirin önce zincir germe halkas∂ 13 ile gevµetilmesine dikkat edin. Eπer bu gevµetme iµlemi unutulacak olursa, bu SDS grubunda ar∂zalara neden olabilir. Kapak, muhafaza ve koruyucu tertibatlar∂n kusursuz durumda bulunup bulunmad∂π∂n∂ ve doπru olarak tak∂l∂p tak∂lmad∂klar∂n∂ kontrol edin. Gerekli onar∂m ve bak∂m çal∂µmalar∂n∂ zincirli aπaç kesme testeresini kullanmadan önce yap∂n. Zincirli aπaç kesme testereniz titiz üretim ve test yöntemlerine raπmen ar∂za yapacak olursa, onar∂m∂ Bosch Elektrikli El Aletleri Yetkili Servislerinden birine yapt∂r∂n. Nakliyeden önce lütfen mutlaka yaπ tank∂n∂ (haznesini) boµalt∂n. Bunu yapmak için öne yaπ tank∂ndaki süzgeci ç∂kar∂n ve daha sonra tekrar tak∂n. Bütün baµvuru ve yedek parça sipariµlerinizde lütfen aletin 10 haneli sipariµ numaras∂n∂ mutlaka belirtin! Testere zinciri ve palay∂ “Testere zincirinin gerilmesi” bölümünde aç∂kland∂π∂ gibi kontrol edin. Palan∂n k∂lavuz oluπu zamanla y∂pran∂r. Testere zincirini deπiµtirirken, y∂pranmay∂ dengelemek için palay∂ 180° çevirin. SDS-Modellerde pala üzerindeki zincir germe t∂rnaπ∂ 16 sökülmüµ olmal∂d∂r. Zincir çark∂n∂ 21 kontrol edin. Eπer çark yüksek zorlanma nedeniyle y∂pranm∂µ veya hasar görmüµse, bir yetkili serviste deπiµtirilmelidir. Testere zinciri Bosch elektrik el aletleri için yetkili her serviste uzmanlar taraf∂ndan bilenebilir. Bosch testere zinciri bileme aleti veya bileme parçal∂ Dremel-Multi 1453 ile zinciri kendiniz de bileyebilirsiniz. Alet ekindeki bileme talimat∂na uyun. Testereyi çal∂µt∂r∂p, ucu ile yerdeki bir karton veya kâπ∂da doπru tutarak otomatik testere zinciri yaπlama iµlevini kontrol edebilirsiniz. Dikkat; zinciri zemine temas ettirmeyin, 20 cm’lik güvenlik mesafesini mutlaka koruyun. Bu iµlem s∂ras∂nda gittikçe artan bir yaπ izi oluµuyorsa, yaπ otomatiπi kusursuz iµlev görüyor demektir. Yaπ tank∂ dolu ise ve karton veya kâπ∂tta bir iz oluµmuyorsa, “Hata arama” bölümünü okuyun veya Bosch müµteri servisine baµvurun. Testere zinciri ve pala

Temizleme Zincir bileme ve temizleme seti.........F 016 800 262 Zincir yaπ∂, 1 litre...............................2 607 000 181 Diπer aksesuar Eldivenler ..........................................2 607 000 134 Koruyucu gözlük................................F 016 800 178 SNR 19 Koruyucu kulakl∂k (Gürültü emisyon seviyesinin düµürülmesi 19 dB (A)) .....................2 607 990 042 SNR 24 Koruyucu kulakl∂k (Gürültü emisyon seviyesinin düµürülmesi 24 dB (A)) .....................2 607 990 043 Testere zincirinin kal∂ptan ç∂kma plastik gövdesini yumuµak bir f∂rça ve temiz bir bezle temizleyin. Bu temizlik iµleminde su, çözücü madde ve polisaj maddesi kullanmay∂n. Özellikle motorun havaland∂rma aral∂klar∂ndakiler 27 olmak üzere aletin üzerindeki bütün kirleri ve yabanc∂ maddeleri temizleyin. 1–3 aras∂ndaki bir kullan∂m süresinden sonra kapaπ∂ 15, palay∂ ve zinciri sökerek, bir f∂rça ile temizleyin. Muhafaza 15 alt∂ndaki alan∂, zincir çark∂n∂ 21 ve pala tespit parçalar∂n∂ f∂rça yard∂m∂ ile her türlü kir ve yabanc∂ maddelerden temizleyin. Yaπ memesini 19 temiz bir bezle temizleyin. Zor ve aπ∂r hareket eden zincir germe mekanizmas∂nda muhafaza 15 içindeki kapaπ∂ 29 al∂n, gerici tutamak 14 ile zincir germe halkas∂n∂ 13 birbirleri doπru çevirin, bu yolla mekanik içindeki birikimler gevµer ve düµerler. Muhafazay∂ 15 hafifçe uygun bir yere vurun, aµ∂r∂ ölçüde kirlenmiµ mekanik aksam∂ yumuµak bir f∂rça ve bas∂nçl∂ hava ile temizleyin, ancak bu iµlemler s∂ras∂nda hiçbir zaman yard∂mc∂ bir alet kullanmay∂n. Testere zinciri uzun süre kullan∂m d∂µ∂ kalacak ve bir yerde saklanacaksa, testere zincirini ve palay∂ temizleyin. Zincirli aπaç kesme testeresini kuru, güvenli ve çocuklar∂n eriµemeyeceπi bir yerde saklay∂n. S∂zmay∂ önlemek için aleti mutlaka yatay konumda elinizden b∂rak∂n (yaπ doldurma c∂vatas∂ 4 yukar∂ doπrudur). Alet ambalaj içinde saklan∂rken yaπ tank∂ tam olarak boµalt∂lmal∂d∂r. Testere zinciri ve palan∂n deπiµtirilmesi/çevrilmesi Testere zincirinin bilenmesi Yaπ otomatiπinin kontrolü

F016 L70 506 - Titel.book Seite 150 Dienstag, 23. Oktober 2007 1:28 13 150 • F016 L70 506 • TMS • 19.10.07Türkçe - 151 Aµaπ∂daki tablo hata olas∂l∂klar∂n∂ ve bu hatalar∂n nas∂l giderileceπini göstermektedir. Eπer bu hatalar∂ kendiniz gideremiyorsan∂z bir servise baµvurun. Dikkat: Hata arama iµleminden önce aleti kapat∂n ve fiµi prizden çekin. Elektrikli el aletleri, aksesuar ve ambalaj malzemesi çevreye zarar vermeyecek biçimde yeniden kazan∂m iµlemine tabi tutulmal∂d∂r. Sadece AB üyesi ülkeler için: Elektrikli el aletlerini evsel çöplerin içine atmay∂n! Kullan∂m ömrünü tamamlam∂µ elektrikli ve elektronik aletlere ait Avrupa yönergeleri 2002/96/AT ve bunlar∂n ulusal yasalara uygulanmas∂ uyar∂nca art∂k kullan∂lmas∂ mümkün olmayan elektrikli el aletleri ayr∂ ayr∂ toplanmak ve çevreye zarar vermeyecek yöntemlerle tekrar kazan∂lmak zorundad∂r. Müµteri servisleri ürününüzün onar∂m ve bak∂m∂ ile yedek parçalar∂na ait sorular∂n∂n∂z yan∂tland∂r∂r. Demonte görünüµler ve yedek parçalara ait bilgileri µu adreste de bulabilirsiniz: www.bosch-pt.com Bosch müµteri servisi timi sat∂n alacaπ∂n∂z ürünün özellikleri, bu ürünün kullan∂m∂ ve ayar iµlemleri hakk∂ndaki sorular∂n∂z ile yedek parçalar∂na ait sorular∂n∂z∂ memnuniyetle yan∂tland∂r∂r. Hata arama Hatalar Olas∂ nedenler Giderilmesi Zincirli aπaç kesme testeresi iµlev görmüyor Geri tepme freni devrede Elektrik ak∂m∂ yok Priz bozuk Ak∂m kablosu hasarl∂ Sigorta bozuk El muhafazas∂n∂ 5, k∂rm∂z∂ nokta kapanacak biçimde kendi pozisyonuna ➊ geri çekin. Ak∂m ikmal hatt∂n∂ kontrol edin Diπer ak∂m kaynaklar∂n∂ deneyin, gerekiyorsa deπiµtirin Kabloyu kontrol edin, gerekiyorsa deπiµtirin Sigortay∂ deπiµtirin Zincirli aπaç kesme testeresi fas∂lal∂ çal∂µ∂yor Ak∂m kablosu hasarl∂ Harici temass∂zl∂k var Dahili temass∂zl∂k var Açma/kapama µalteri bozuk Kabloyu kontrol edin, gerekiyorsa deπiµtirin Yetkili Bosch Servisine baµvurun Yetkili Bosch Servisine baµvurun Yetkili Bosch Servisine baµvurun Testere zinciri kuru Yaπ haznesinde yaπ yok Yaπ haznesi kapaπ∂ndaki hava alma yeri t∂kal∂ Yaπ ç∂k∂µ kanal∂ t∂kal∂ Hazneye yaπ doldurun Yaπ haznesi kapaπ∂n∂ temizleyin Yaπ ç∂k∂µ kanal∂n∂ aç∂n Geri tepme freni/ yol alma freni Ön el koruma tertibat∂ içindeki tetikleme mekanizmas∂nda sorun var Yetkili Bosch Servisine baµvurun Zincir/k∂lavuz ray k∂zg∂n Yaπ haznesinde yaπ yok Yaπ haznesi kapaπ∂ndaki hava alma yeri t∂kal∂ Yaπ ç∂k∂µ kanal∂ t∂kal∂ Zincir aµ∂r∂ derecede gergin Zincir körelmiµ Hazneye yaπ doldurun Yaπ haznesi kapaπ∂n∂ temizleyin Yaπ ç∂k∂µ kanal∂n∂ aç∂n Zincir gerginliπini ayarlay∂n Zinciri bileyin veya yenileyin Zincirli aπaç kesme testeresi elde rahat durmuyor, titreµim yap∂yor ve doπru kesmiyor Zincir çok gevµek Zincir körelmiµ Zincir aµ∂nm∂µ Testere diµleri yanl∂µ yönü gösteriyor Zincir gerginliπini ayarlay∂n Zinciri bileyin veya yenileyin Zinciri yenileyin Diµler doπru yönde olmak üzere testere zincirini yeniden tak∂n Tasfiye (atma) Müµteri servisi ve müµteri daniµmanli©i F016 L70 506 - Titel.book Seite 151 Dienstag, 23. Oktober 2007 1:28 13 151 • F016 L70 506 • TMS • 19.10.07Türkçe - 152 Türkçe Bosch San. ve Tic. A.S. Ahi Evran Cad. No:1 Kat:22 Polaris Plaza 80670 Maslak/Istanbul Müµteri Dan∂µman∂: +90 (0212) 335 06 66 Müµteri Servis Hatt∂: +90 (0212) 335 07 52 Ölçüm deπerleri 2000/14/AT’e göre belirlenmektedir (1 m mesafeden) ve DIN 50 144. Aletin, frekansa baπ∂ml∂ uluslararas∂ ses bas∂nc∂ seviyesi deπerlendirme eπrisi A’ya göre tipik gürültü seviyesi: Ses bas∂nc∂ seviyesi 92 dB (A). Çal∂µma s∂ras∂ndaki gürültü seviyesi 103 dB (A)’d∂r. Koruyucu kulakl∂k kullan∂n! Deπerlendirilen tipik ivme 11 m/s

Tek sorumlu olarak, bu ürünün aµaπ∂daki standartlara veya standart belgelerine uygun olduπunu beyan ederiz: 98/37/AT, 2000/14/AT, 2004/108/AT yönetmeliπi hükümleri uyar∂nca EN (avrupa standartlar∂) EN 60 745,. EG yap∂ örneπi testi no. 210888100.01 CE. Yetkili test mercii no. 0344. 2000/14/AT: Garanti edilen gürültü emisyonu seviyesi L
